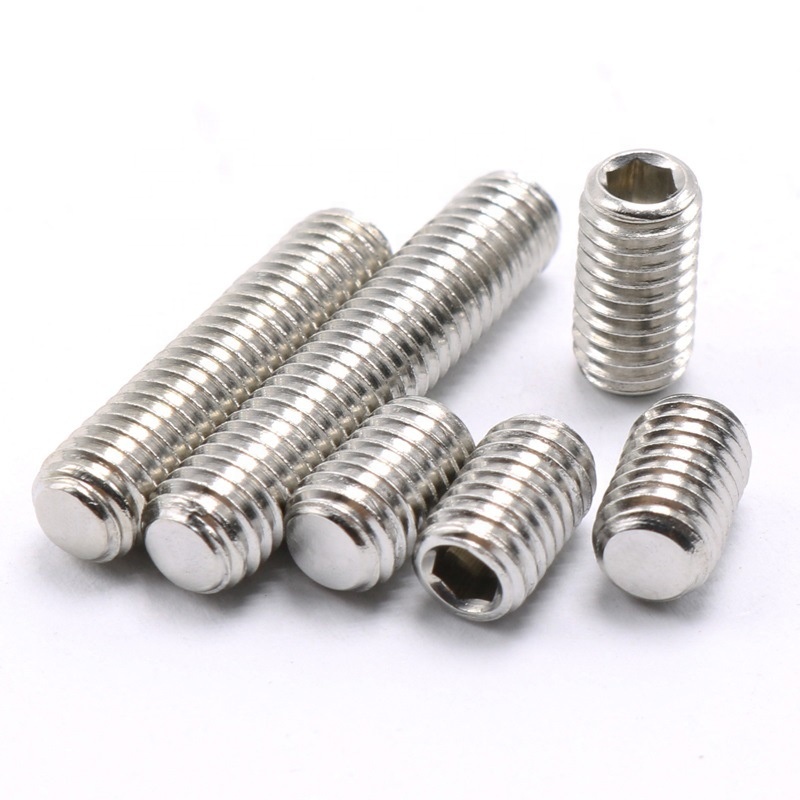

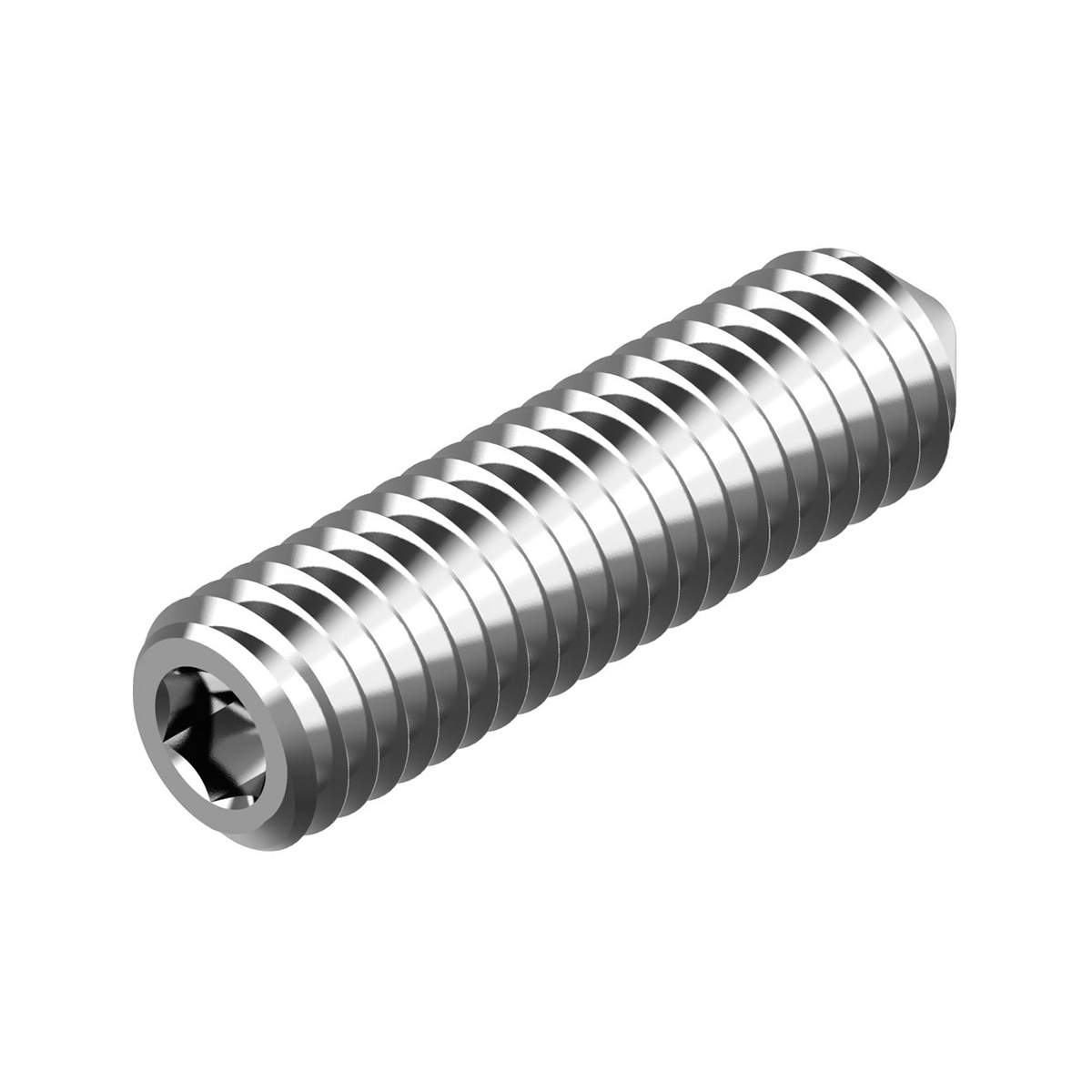

Винт установочный DIN 913 с тупым концом шлиц внутренний шестигранник оксидированная сталь 12.9, M3x16 мм (артикул

Артикул: 23949

Код товара: 23949-000

Описание

Винт установочный DIN 913 с тупым концом, шлиц внутренний шестигранник под ключ. Применяется в строительстве, в промышленности и приборостроении. Номинальный диаметр резьбы: M3, длина винта: 16 мм, шаг резьбы: 0.5 мм, глубина шлица: 1.2-2 мм, диаметр плоского конца: 2 мм, размер под ключ: S 1.5. Материал: оксидированная сталь класс прочности 12.9. Аналоги DIN 913: ГОСТ 11074-93 — установочные винты с плоским концом и шестигранным углублением под ключ, классов точности А и В с номинальным диаметром от 1,6 до 24 мм. ISO 4026 — винты установочные с шестигранным углублением под ключ и плоским концом. DIN 551 — винт установочный стопорный с плоским концом и прямым шлицем.

• Параметры
• Модификации
• Описание

Размер

M3x16 мм

В упаковке, шт

500

Выбрать размер

M3x16 мм

Стандарт

DIN 913

Материал

оксидированная сталь 12. 9

Резьба

M3

Шлиц

шестигранник (HEX, Allen)

Длина, мм

16

Глубина шлица, мм

1.2-2

Шаг резьбы, мм

0.5

Аналог

ГОСТ 11074-93 EN ISO 4026 DIN 551

Размер под ключ

1.5

Диаметр плоского конца, мм

2

Вид

винт

Тип резьбы

полная

Производитель

SNL

Страна бренда

Россия

Страна производства

Россия \ Китай

Тип

с тупым концом

Винт установочный DIN 913 с тупым концом шлиц внутренний шестигранник.
Материал: оксидированная сталь класс прочности 12.9

короткие винты с обязательным углом фаски 120°
длинные винты с углом фаски 90°

Быстрый заказ

Назад

Этот сайт использует cookie-файлы и другие технологии для улучшения его работы. Продолжая работу с сайтом, Вы разрешаете использование cookie-файлов. Вы всегда можете отключить файлы cookie в настройках Вашего браузера.

Хорошо

Установочный винт – зачем он нужен? – Креп-Комп

Посредством установочных винтов монтируются шестерни и шкивы. С их помощью крепится учетное оборудование и измерительные приборы.

Отраслевые стандарты

Большинство винтов изготавливается по ГОСТ 28964 и ГОСТ 11075. Первый тип изделий имеет засверленный конец, второй – цапфу. Крепежи фиксируются за счет шестигранников, отличаются высокой прочностью (класс – 12,9).

При сборке оборудования, работающего в агрессивных средах, используются метизы с цинковым покрытием. Продукция производится по ГОСТ 11074, устойчива к коррозионному поражению и механическому воздействию. Диаметр винтов составляет 3-16 мм, длина – от 3 до 100 мм.

Винты без внутреннего шестигранника получили меньшее распространение. Они востребованы при выполнении профильных операций, различаются спецификой монтажа и эксплуатационными параметрами.

Производители предлагают следующие типы изделий:

• с квадратной головкой и подголовком;

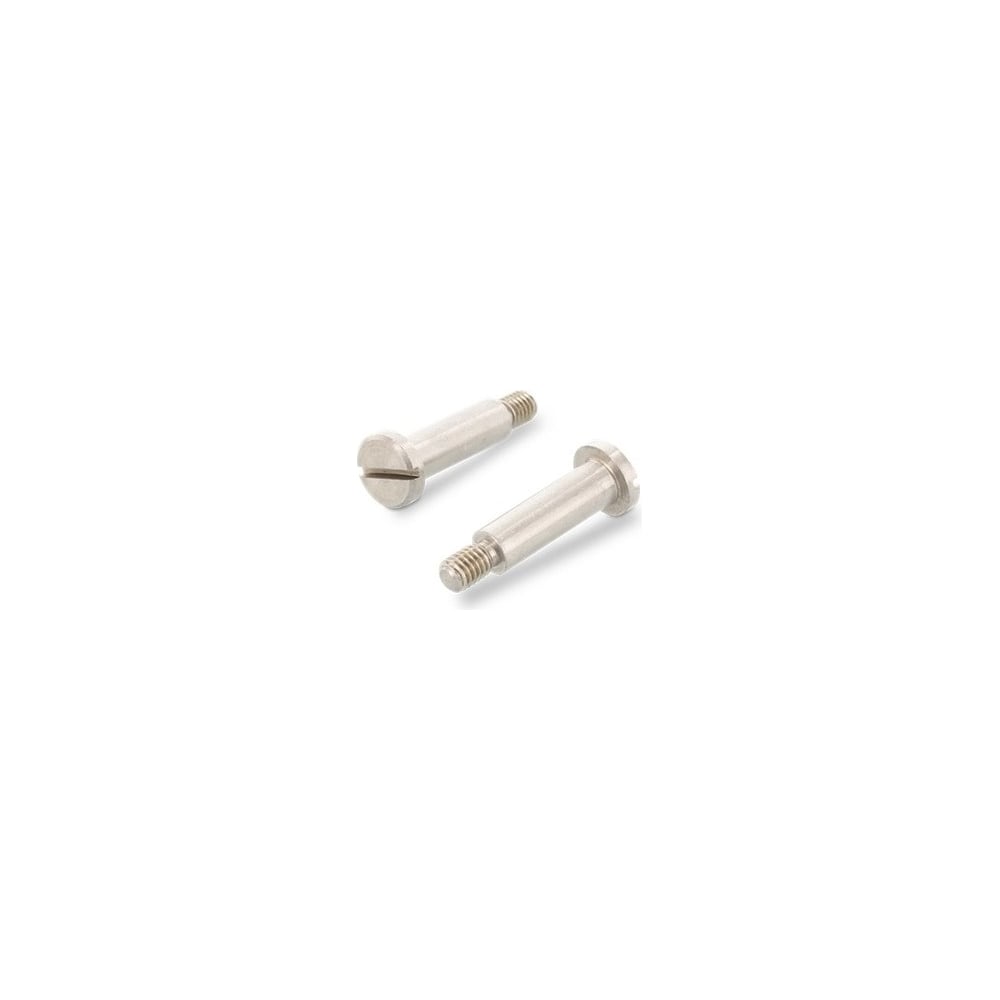

• с буртиком и квадратной головкой;
• с прямым шлицем и неполной резьбой;
• с прямым шлицем и засверленным концом;
• с буртиком и закругленным концом.

Стоимость отдельных крепежей может быть высокой, поэтому при проектировании узлов их стараются заменить универсальными.

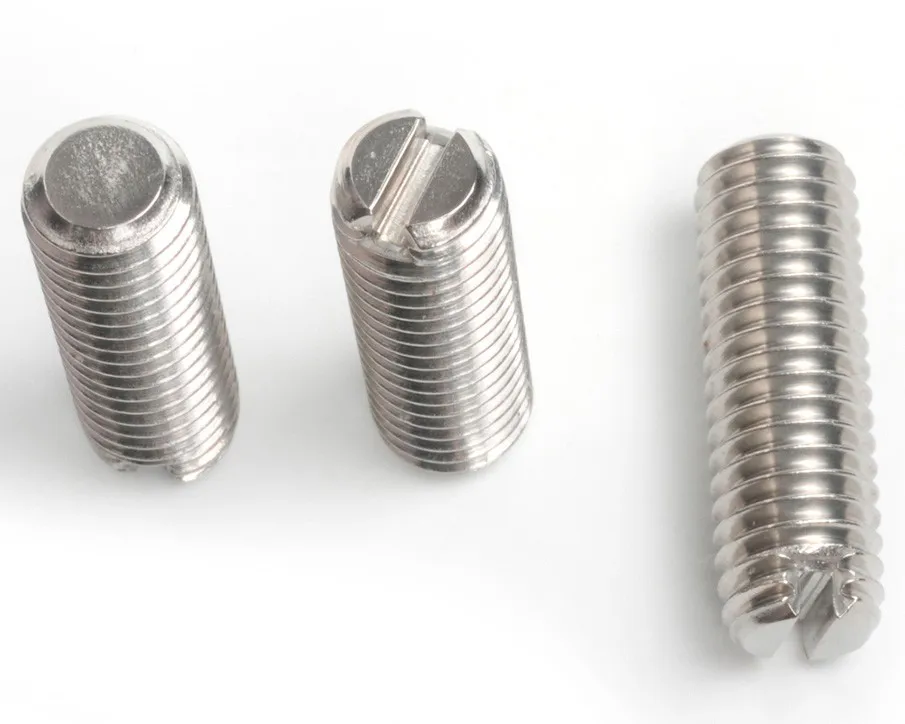

Винты с прямым шлицем и цилиндрическим концом

Продукция задействуется в приборов и машиностроении, широко используется на отечественных предприятиях. Крепежи изготавливаются в соответствии с ГОСТ 1478-75, их торец имеет особую форму, обеспечивающую надежную фиксацию ответной детали.

Изделия производятся из углеродистой и нержавеющей стали. Шаг резьбы зависит от размерности УВ, варьируется в диапазоне 0,35 – 1,75 мм.

Зарубежные нормативы

В Россию экспортируются крепежи иностранного производства. Они имеют маркировку DIN, соответствуют международным стандартам качества. Наибольшее распространение получили три типа изделий.

• DIN 913. Стержень, полностью покрытый резьбой. Он имеет тупой конец, протягивается шестигранным ключом. Размерность резьбы – от М2 до М24. При производстве используется латунь, углеродистая либо нержавеющая сталь. Продукция проходит дополнительную обработку в виде гальванического цинкования.

• DIN 914. Металлический стержень с коническим концом и резьбой на всю длину. Коническая форма торца обеспечивает надежную фиксацию деталей, упрощает проведение монтажных работ. Размерность резьбы – от М2 до М20.

• DIN 915. Стержень с цапфой и углублением под шестигранный ключ. Изделие имеет резьбу М3-М24, может покрываться цинком.

Крепежные элементы поставляются в деревянных ящиках, особо крупные партии перевозятся в специальных емкостях. Продукция сопровождается паспортами качества и сертификатами соответствия, востребована при создании нестандартных и типовых конструкций.

При подборе установочных винтов учитываются:

• параметры соединяемых деталей;
• нагрузки, воздействующие на целевой узел;
• условия эксплуатации;
• специфика проведения монтажных работ;
• требования действующих нормативных актов.

От качества крепежей зависит надежность всего сооружения. Приобретение продукции у профильного поставщика позволит получить функциональные винты, обладающие значительным запасом прочности.

Другие статьи по теме:

• Клиновой анкер
• монтаж анкерной шпильки
• Бетонный анкер
• Анкерная гайка крепление навесного оборудования;
• Особенности использования анкеров М8
• Особенности наконечника винтов
• Габаритные размеры винтов
• Как открутить прикипевший болт?
• Толщина сверления под винт
• Особенности монтажа болтов

Что такое установочный винт?

Установочные винты обычно не используются, поскольку они выполняют специальную функцию: закрепляют один компонент внутри другого компонента.

Для этого идеально подходят установочные винты, так как в них отсутствуют выступающие части, которые мешали бы движению двух компонентов, что необходимо для шестерен на валах

Для чего используются установочные винты?

Установочные винты представляют собой тип глухих винтов, предназначенных для удержания колец, шкивов или шестерен на валах. Если бы вы использовали болт с шестигранной головкой, вы, скорее всего, обнаружили бы, что сборка не работает эффективно и плавно из-за сопротивления головки болта. Установочный винт, используемый без гайки, достаточно прочен, чтобы обеспечить надежность сборки, но с дополнительным преимуществом, заключающимся в том, что он не мешает.

Использование установочных винтов также включает скобяные изделия и столярные изделия, в частности установочные винты для дверных ручек и дверные установочные винты.

Как работают установочные винты?

Традиционные винты скрепляют компоненты своей резьбой. Установочные винты имеют резьбу сверху вниз, но работают они по-разному. Они оказывают сжимающее усилие через свой наконечник. Это то, что останавливает относительное движение между двумя компонентами, позволяя им функционировать так, как задумано.

Установочные винты и болты

Типичные винты ввинчиваются в поверхность, чтобы создать новое отверстие. Болты входят в резьбовое отверстие. Здесь установочные винты аналогичны — они также ввинчиваются в резьбовое отверстие. Оба также сохраняют одинаковый диаметр по всей длине. По этим причинам некоторые люди считают установочные винты разновидностью болтов. Конечно, установочные винты могут выполнять работу болтов в некоторых приложениях, таких как пример, который мы уже привели. Ключевое различие между болтами и установочными винтами: болты имеют выступающие головки, а установочные винты — нет, что позволяет установочным винтам сидеть заподлицо с поверхностью.

Установочные винты и установочные винты

Что такое установочный винт? Это действительно другое название установочного винта, но существуют разные взгляды на это. Разница для некоторых людей заключается в том, как они используются. Если весь винт находится внутри отверстия, как это обычно бывает с большинством установочных винтов, его иногда называют установочным винтом. Другое мнение: если винт имеет шестигранник, то это установочный винт. Если привод другого типа, например, со шлицами, то это установочный винт. Для других это всегда установочный винт, а для других это всегда установочный винт. Нет жесткого и быстрого консенсуса.

Типы установочных винтов

Ниже приведены различные доступные точки. Точечное проникновение вносит до 15% в общую удерживающую способность. Конусное острие требует наибольшего крутящего момента при установке из-за более глубокого проникновения, в то время как овальное острие дает наименьшее увеличение удерживающей силы.

Как определить размер установочного винта

При выборе размера установочного винта учитывайте удерживающую силу, обеспечиваемую усилием зажима установочного винта. Точечное проникновение обеспечивает некоторое дополнительное сопротивление вращению. Как правило, удерживающая сила определяется как тангенциальная сила в фунтах, поскольку конструктивные соображения приведут к использованию валов разных размеров с определенным размером установочного винта.

Размер установочного винта выбирается исходя из диаметра винта, который должен быть примерно равен половине диаметра вала. Тем не менее, всегда проверяйте данные производителя на винте.

Выбор установочного винта

Ниже приведено сравнение различных типов установочных винтов:

Какой материал?

Наиболее распространенными материалами для металлических установочных винтов являются латунь, легированная сталь и нержавеющая сталь. Нейлоновые установочные винты являются популярным выбором для пластмасс. Таблица ниже расскажет вам кое-что об их характеристиках.

Загрузите бесплатные CAD и попробуйте их перед покупкой

Бесплатные CAD доступны для большинства решений, которые вы можете скачать. Вы также можете запросить бесплатные образцы, чтобы убедиться, что выбранные вами винты с резьбой в головке соответствуют вашим потребностям. Вам может пригодиться Полное руководство по крепежу. Если вы не совсем уверены, какой продукт подойдет лучше всего, наши специалисты всегда рады проконсультировать вас.

Какими бы ни были ваши требования, вы можете рассчитывать на быструю доставку. Запросите бесплатные образцы или загрузите бесплатные CAD прямо сейчас.

Вопросы?

Напишите нам по адресу [email protected] или свяжитесь с одним из наших экспертов для получения дополнительной информации об идеальном решении для вашей области применения 800-847-0486 .
