Устройство прокатных станов: Прокатный стан – виды, конструкция, изготовление

2 Устройство и классификация прокатных станов

Главная
линия прокатного стана состоит из
следующих основных узлов: рабочей клети
1, шпинделей 2, шестеренной клети 3,
коренной муфты 4, редуктора 5, моторной
стеренной клети 3, коренной муфты 4,
редуктора 5, моторной муфты 6, электродвигателя
7. В рабочей клети осуществляется прокатка
металла. Она состоит (рис.21.5) из двух
станин 1, предназначенных для установки
в них валков 2 и для восприятия усилия
прокатки, передаваемого через опоры
шеек. Станины в верхней части соединяются
траверсой 3. Прокатные валки 2 укреплены
в подушках с подшипниками качения 5.
Механизм 4 для установки верхнего валка
расположен в верхней части станин.

Прокатные
валки обжимают металл и придают ему
требуемую форму. Прокатный валок (рис.
21.6) состоит из бочки 3 (гладкой или с
ручьями 4), шеек 2, расположенных с обеих
сторон бочки и опирающихся на подшипник
валка, трефов 1, предназначенных для
соединения валка со шпинделем. Валки
изготовляют из чугуна и стали. Мягкие
чугунные валки применяют при черновой
горячей прокатке стали. На блюмингах,
слябингах, обжимных клетях сортовых
станов и на станах холодной прокатки
листов применяют литые или кованые
стальные валки. Кованые валки несколько
прочнее литых, но дороже в 1,5. ..2 раза,
поэтому их применяют реже. Для листовых
станов применяют валки из легированной
стали (хромоникелевой и хромомолибденовой).

Рис.
21.6. Прокатный валок и его элементы

Для
прокатных станов применяют двигатели
постоянно или переменного тока
(асинхронные и синхронные). Так как
частота вращения быстроходных двигателей
обычно не соответствует частоте вращения
валков в прокатных клетях, между
двигателями и клетями устанавливают
редукторы. В прокатим клетях вращающий
момент двигателя необходимо распредели
между несколькими валками. Для этого
применяют шестеренные клети. Крутящий
момент от двигателя к валкам передается
при помощи шпинделей и муфт.

В
зависимости от числа и расположения
валков в клети стан разделяют на
двухвалковые, трехвалковые, четырехвалковые
многовалковые, универсальные.

Станы
двухвалковые имеют рабочие клети (рис.
21.7, а) с двумя валками с постоянным
направлением вращения. Полоса между
валками проходит один раз. Реверсивные
двухвалковые станы имеют переменное
направление вращения валков для
прохождения металла между валками
несколько раз (блюминги, слябинги).

Станы
трехвалковые имеют в рабочей клети три
прокатных палка с постоянным направлением
вращения, расположенных и одной
вертикальной плоскости (рис. 21.7,6). Для
задачи прокатываемой полосы между
верхним и средним валками служат
подъемно-качающиеся столы, установленные
с одной или обеих сторон клети. К этому
типу станов относят сортовые линейные
станы.

Станы
четырехвалковые (рис 21.7 в) имеют в рабочей
клети четыре валка в одной вертикальной
плоскости. Два валка меньшего диаметра
являются рабочими, два валка большего
диаметра являются -опорными. Эти станы
применяют при горячей и холодной прокатке
листовой и полосовой стали.

Многовалковые
станы (шести-, двенадцати- и двадцативалковые)
(рис 21. 7 г) широко применяют в последние
годы. Благодаря малому диаметру валков
(10…30 мм) и большой жесткости рабочей
клети позволяют катать тончайшую ленту.
Рабочие валки этих станов бесприводные,
они опираются на ряд приводных валков,
которые в свою очередь опираются на ряд
опорных валков. Такая схема обеспечивает
практически полное отсутствие прогиба
рабочих валков.

Универсальные
станы (рис. 21.7,5) применяют при прокатке
широкополосовой стали, листов и слябов.
Металл в универсальных станах обжимается
горизонтальными и вертикальными валками;
последние обеспечивают получение ровных
и гладких кромок проката. Универсальные
балочные станы применяют при прокатке
балок высотой до 1000 мм (рис. 21.7, е).
Вертикальные валки рабочих клетей этих
станов являются неприводными и
располагаются между опорами подшипников
горизонтальных валков в одной плоскости
с ними.

Устройство рабочих клетей прокатных станов — SIKE Интерактивный тренажер (3D Атлас 2.0) для изучения оборудования

1. Горизонтальная клеть обжимной группы сортового стана 170
2. Горизонтальная клеть чистовой группы сортового стана 170
3. Вертикальная клеть обжимной группы сортового стана 170
4. Вертикальная клеть чистовой группы сортового стана 170
5. Рабочая клеть ДУО 400*800 сортового стана 350
6. Рабочая клеть блюминга 1500
7. Рабочая клеть ДУО 800*1200 рельсо-балочного стана
8. Рабочая универсальная клеть 1000*600 рельсо-балочного стана
9. Клеть ДУО черновой группы широкополосного стана горячей прокатки
10. Клеть КВАРТО черновой группы широкополосного стана горячей прокатки
11. Клеть КВАРТО чистовой группы широкополосного стана горячей прокатки
12. Дрессировочная клеть агрегата непрерывного горячего цинкования
13. Клеть КВАРТО стана 1400 четырехклетьевой холодной прокатки
14. Чистовая рабочая клеть КВАРТО 700/1400*1700 непрерывного широкополосного стана 1700
15. Чистовая рабочая клеть КВАРТО 700/1500*2500 непрерывного широкополосного стана 2500
16. Рабочая клеть профилегибочного стана
17. Предварительно напряженная клеть ПНК-270 непрерывного мелкосортного стана 250
18. Рабочая клеть трехвалкового стана 250 поперечно-винтовой прокатки
19. Рабочая клеть КВАРТО 600/1400*1400 шестиклетевого непрерывного стана холодной прокатки жести

Перечень оборудования:

В качестве наглядных материалов для лекционных и практических занятий

ОБУЧЕНИЕ СТУДЕНТОВ

Безопасное обучение без угрозы жизни и здоровью как ученика, так и окружающих

БЕЗОПАСНОСТЬ

3D модель повторяет устройство реального оборудования с высокой степенью детализации

РЕАЛИСТИЧНОСТЬ

Подготовка сотрудников, введение в должность, общее ознакомления с производством и т.д.

АДАПТАЦИЯ СОТРУДНИКОВ

Доступна VR-версия тренажера

ОСТАВИТЬ ЗАЯВКУ

ОСТАВИТЬ ЗАЯВКУ

ЭЛЕКТРОННЫЕ ПЛАКАТЫ

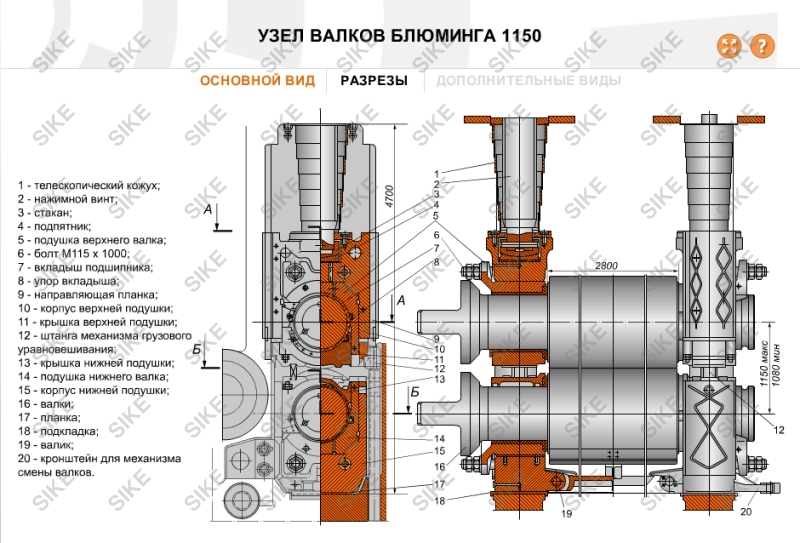

Рабочие клети прокатных станов – Электронные плакаты SIKE
