Токарный школьный станок ТВ 4: техническая характеристики, устройство, схема
Назначение, область применения станка
ТВ-4 является универсальным самым простым токарным станком, выполняющим многие действия на наружной и внутренней поверхности металлической заготовки, превращая ее в законченную деталь. ТВ-4 более популярен в использовании как учебный вариант оборудования в различных учебных заведениях токарному мастерству. По этой причине станок по-другому называют «школьный». Это не профессиональное оборудование, предназначающееся для больших масштабов продукции, а оборудование, которое подходит только для обучения. Основным назначением является возможность ученикам получить минимальные навыки работы при изготовлении металлических деталей.
На оборудовании ТВ-4 возможно выполнения следующих видов работ:
- Растачивать и протачивать поверхность стальной заготовки путем вращения.
- Подрезать торцы с высокой степенью точности.
- Сверлить отверстия.
- Нарезать различного вида резьбы разного шага.
Функциональность станка небольшая, она упрощена с возможностью удешевления конструкции. Расширенные функциональные возможности имеет модернизированное оборудование, с улучшенными техническими характеристиками.
Паспорт токарного станка ТВ-4
Данное руководство «Паспорт токарного станка ТВ-4» содержит сведения необходимые как обслуживающему персоналу этого станка, так и работнику непосредственно связанному работой на этом станке. Это руководство представляет из себя электронную версию в PDF формате, оригинального бумажного варианта. В этой документации содержится Паспорт и Руководство (инструкция) по эксплуатации универсального токарно-винторезного станка ТВ-4.
Содержание
- Основные данные
- Кинематическая схема станка ТВ4
- Спецификация зубчатых и червячных колес, червяков, винтов и гаек
- Спецификация шарикоподшипников
- Ведомость комплектации станка
- Испытания станка на точность
Скачать паспорт токарно-винторезного станка ТВ-4 (8 страниц) в хорошем качестве можно по ссылке расположенной ниже:
Характеристики и особенности конструкции
Поскольку станок не является профессиональным оборудованием, имеет немного функциональных возможностей оно спроектировано так, чтобы на нем без затруднений смог работать подросток.
Преимуществом ТВ-4 является неубиваемость станка. Современные подобные аппараты зарубежного производства, при какой-либо поломке ощутимо ударят по карману, к тому же достать необходимую деталь в мастерских не всегда имеется возможным. Модель ТВ-4 трудно сломать, а подобрать необходимые запасные части при поломке нетрудно.
Габаритные размеры рабочего пространства
ТВ-4 – небольшое по габаритам оборудование — 47×102×144 см и по весу – 280 кг. По подобным размерам станок подходит для работы в условиях небольших по площади учебных мастерских.
Инструкция по эксплуатации токарного станка ТВ-4
Это руководство представляет из себя электронную версию в PDF формате, оригинального бумажного варианта «Инструкция по эксплуатации токарного станка ТВ-4«. В этой документации содержится Руководство (инструкция) по эксплуатации универсального токарно-винторезного станка ТВ-4. Содержание данной документации:
- Назначение
- Технические характеристики станка
- Конструкция основных узлов станка
- Схема электрическая принципиальная станка ТВ4
- Установка станка и подготовка его к работе
- Смазка станка
- Управление станком
- Регулирование станка
- Возможные неисправности и методы их устранения
Скачать инструкцию по эксплуатации токарного станка ТВ-4 (24 страницы) в хорошем качестве можно по ссылке расположенной ниже:
Электрооборудование
Процесс вращения в станке происходит за счет трехфазного электродвигателя с мощностью 1 кВт, который рассчитан для подключения к электросети 380 В.
С целью использования в быту при однофазном напряжении 220 В, необходима замена двигателя или установка специального блока.
Важно! При сбоях в электропитании, перерывах и временном отсутствии необходимо в обязательном порядке отключать оборудование от источника питания.
Устройство и технические характеристики станка
Технические характеристики школьного токарного станка ТВ-4
Точность обработки Н – нормальная, т.е. имеют допуск отклонения прямолинейности движения не более 10 мкм.
Станок рекомендуется устанавливать на фундамент высотой 100 мм и закреплять фундаментными болтами.
Исходя из вышесказанного можно сделать вывод о том, что токарный станок школьник ТВ-4 обладает довольно внушительными характеристиками, чтобы использовать его не только для обучения, но и в домашнем хозяйстве, гараже, для хобби.
Эксплуатация токарно-винторезного станка ТВ-4
Перед началом выполнения работ на ТВ-4 учеников следует ознакомить с основными техническими характеристиками конструкции и основами техники безопасности.
При эксплуатации станка следует выполнять следующие этапы:
- Выполнить предварительный осмотр оборудования и подготовку работы на нем. Осмотреть оборудование и рабочее место, оно должно быть очищено от стружки при работе предыдущей смены. При отсутствии неисправностей настроить станок получение детали заданного типа.
- Воспроизведение работы на агрегате. Выполнить предварительную настройку оборудования, правильно расположить заготовку между задней и передней бабкой, чтобы получить точную деталь.
- Выполнить профилактические работы. После работы удалять остатки стружки и металлической пыли после каждой обработанной детали. Для этого можно воспользоваться специальными приспособлениями – щетками или пылесосом. Также необходимо проверить целостность оборудования, отключить станок от электрической сети.
ТВ-4 не рассчитан производство деталей в большом количестве, соответственно степень его нагрузки необходимо контролировать.
Важно! При эксплуатации станка по металлу не должно быть никакой вибрации! В случае возникновения вибрации, следует оставить действие станка и принять меры к устранению неполадки.
Прежде всего, проверить крепление инструмента и обтачиваемой детали.
Технические характеристики станка ТВ-4
Технические характеристики станка ТВ-4 это основной показатель пригодности станка к выполнению определенных работ. Для токарно-винторезных станков основными характеристиками является:
- наибольший диаметр D обрабатываемой заготовки (детали)
- наибольшая растояние между центрами РМЦ
- наибольшая длинна обрабатываемой детали
- число оборотов шпинделя в минуту
Ниже приводится таблица с техническими характеристиками токарно-винторезного станка ТВ-4. Более подробно технические характеристики токарно-винторезного станка можно посмотреть в паспорте станка ТВ-4
| Величины | ||
| Наибольший диаметр изделия, устанавливаемого над станиной | мм | 200 |
| Наибольший диаметр точения над нижней частью суппорта | мм | 125 |
| Наибольший диаметр обрабатываемого прутка | мм | 15 |
| Расстояние между центрами | мм | 350 |
| Наибольшая длина обтачивания | мм | 300 |
| Пределы чисел оборотов шпинделя в минуту | об. мин | 120-710 |
| Пределы продольных подач | мм/мин | 0,08-0,012 |
| Диаметр отверстия в шпинделе | мм | 16 |
| Мощность электродвигателя | кВт | 0,6 |
| Габариты станка (длина, ширина и высота) | мм | 1100х470х1020 |
| Вес станка | кг | 280 |
Принцип работы
Производились школьные токарные cтанки по металлу в СССР для обучения подростков токарному делу на простом и безопасном оборудовании. Они работали по принципу большого универсального токарного станка, но все функции и устройство были упрощены. Движение шпинделя и суппорта происходило от одного двигателя, расположенного непосредственно под коробкой скоростей. Ведущий вал со шкивом на конце выходил непосредственно в гитару. Отсутствие коробки передач делало схему работы простой, управление прямое.
Основные узлы и детали учебного токарного станка по металлу:
- станина;
- передняя бабка;
- шпиндель;
- электродвигатель;
- суппорт с салазками;
- задняя бабка;
- вал;
- винт;
- корыто для стружки;
- лампа;
- защитные приспособления.
Деталь зажимается в шпинделе. Длинная заготовка типа вала засверливается в торце и поджимается центром, установленным в задней бабке. Короткая точится закрепленная только на передней бабке. При включении электропривода происходит вращение шпинделя. Прямое или обратное направление выбирается переключением вращения двигателя.
От коробки скоростей вращается вал или винт. Они обеспечивают продольное перемещение суппорта с салазками, на которых установлен резец. Для поперечного точения на большинстве моделей надо вращать ручку салазок, автоматического перемещения нет.
Изменение скорости вращения детали осуществляется перекидыванием ремня с одного шкива на другой и перемещением шестеренок поворотом ручек на панели передней бабки.
Устройство станка ТВ-4
Для сверления и внутренней расточки в оси станка инструмент устанавливается на задней бабке.
Инструкция по работе с токарным оборудованием ТВ-4
Так как токарно-винторезные станки ТВ-4 относятся к категории образовательных агрегатов, то все пусконаладочные работы должны осуществлять люди, имеющие соответствующую квалификацию.
Перед эксплуатированием токарной установки, учащиеся должны хорошо ознакомиться с устройством, ее данными и правилами безопасности. Важно отметить, что для монтажа агрегата нужно создать бетонное основание, высотой около 100 мм.
Универсальный токарный станок имеет ряд важных аспектов в процессе эксплуатирования:
- Подготовительные действия перед точением. Винторезный станок очищается от ненужных загрязнений. Корыто – полностью заливается смазочной смесью. Устанавливается система отключения, срабатывающая при утечке электротока.
- Работа оборудования. Для начала необходимо проверить, все ли рукоятки управления расположены в правильном положении. После этой процедуры следует предварительная настройка и установка изделия между бабками, а также фиксируется положение резца.
- Профилактические меры. После окончания работ необходимо удалить все остатки работ, чтобы рабочее место было чистым и правильно функционировала конструкция.
Винторезный станок обладает специфичной особенностью внезапной остановки оборудования.
В устройстве станка не имеется узлов принудительной остановки осевого шпинделя и фиксации рукоятей. Поэтому остановка возделываемого изделия осуществляется крайне медленно. Это необходимо учитывать при работе с оборудованием.
Важно помнить, что токарный станок по металлу в период эксплуатирования нуждается в постоянной смазке, поэтому следует следить за уровнем смазывающей жидкости. В корытце должен присутствовать всегда небольшой объем масла. Если пренебречь этим фактором, то школьный токарный станок вскоре перегреется либо сломаются рабочие элементы.
Устройство токарного станка ТВ-6
Лучше понять возможности аппарата поможет понимание того, из каких узлов и механизмов состоит агрегат. Ведь именно конструкция обеспечивает указанные технические характеристики.
Конструкция представлена следующими основными механизмами:
- Тумба (условно разделена на две части).
- Экран для обеспечения безопасности.
- Коробка передач.
- Фартук.
- Бабка (также условно выделяют переднюю и заднюю).
- Станина.
- Гитара.
- Электрический двигатель.
- Корыто.
Коробка скоростей с 6 ступенями является передним узлом. К ней присоединен вал, который передает вращение от двигателя. Для этого используется ременная передача. Направление движения держателя резцов изменяется за счет специального механизма, установленного в коробке. Регулируется это с помощью рукояти. При ее повороте шестерня передвигается в одно из крайних положений. Если зубчатое колесо вращается влево, то происходит процесс прямого вращения. В этом процессе участвует блок шестеренок. Если же зубчатое колесо передвигается в правое положение, происходит вращение в обратную сторону. От радиального биения защищает задний узел. Кроме того, он позволяет обрабатывать отверстия при помощи сверла.
Разберем устройство токарно-винторезного станка ТВ-6 более подробно. Для этого рассмотрим основные его механизмы и узлы (их принцип действия и устройство) отдельно.
Открытый урок «Устройство токарно-винторезного станка ТВ-4» | Методическая разработка по технологии (7 класс) на тему:
Открытый урок по технологии в 7 классе.
Тема: Устройство токарно-винторезного
Станка ТВ-4.
Выполнил: Кириченко Андрей
Владимирович
Учитель технологии МОУ Морозовская СОШ
Морозовка 2011г.
Открытый урок по технологии.
Предмет: Технология.
Тема урока: Устройство токарно-винторезного станка ТВ-4, назначение резцов, измерительный инструмент.
7 класс.
Тип урока: объяснение нового материала.
Преподаватель: Кириченко Андрей Владимирович.
Ведущие методы: Словесные, наглядные, исследовательские.
Организация деятельности учащихся:
- Исследовательский и репродуктивный характер деятельности с применением ИКТ технологии;
- фронтальная, индивидуальная работа.
Цели урока:
- Ознакомить с историей развития металлорежущих станков в России.
- Изучить устройство токарно-винторезного станка ТВ-4, назначение резцов и измерительного инструмента.
- Обучить приёмам закрепления заготовки в патрон, резца в резцедержатель.
- Познакомить с приёмами управления станком ТВ-4.
- Требовать соблюдения правил техники безопасности во время работы на токарном станке.
Формы организации работ: коллективная, самостоятельная.
Оборудование:
Для лекции: слайдфильм «Токарно-винторезный станок ТВ-4 его устройство, режущие и измерительные инструменты».
Для практической работы: Токарно-винторезный станок ТВ-4, резцы, ключи для патрона и резцедержателя, заготовка.
Место урока в учебном плане. Тема «Устройство токарно-винторезного станка ТВ-4, назначение резцов, измерительный инструмент» рассматриваются в разделе “Технология обработки металла”. Эта тема расширяет кругозор учащихся и дает более глубокое понимание общности металлорежущих станков и процесса изготовления деталей. Основное содержание изучаемого материала задают учебная программа и обязательный минимум содержания образования по труду.
Ход урока
- Организационная часть: Инициация урока: объявление темы, целей, начальные записи в тетради.
- Повторение ранее изученного материала: Беседа с учащими по вопросам; — Давайте вспомним из курса 6 класса, что мы понимаем под словом «машина»?
Ответ; — Машина состоит из не менее трёх частей таких как: двигатель, передаточный и исполнительный механизм.
Вопрос:- Какие виды передач применяются в деревообрабатывающем станке?
Ответ; — В деревообрабатывающем станке применяется ременная передача.
Вопрос;- Назовите основные узлы деревообрабатывающего станка?
Ответ;- Деревообрабатывающий станок состоит из: станины, электродвигателя, ременной передачи, задней бабки.
- Изложение программного материала:
- -Доклады учащихся о развитии обработки металла резанием в России.
В XII в. русские оружейники вовсю использовали простейшие сверлильные и токарные устройства с ручным приводом, в которых осуществлялось вращательное движение режущего инструмента или обрабатываемой заготовки.
В XIV-XVI в.в. для производства оружия широко использовались довольно мощные усовершенствованные сверлильные и токарные станки с приводом от водяной мельницы.
Наиболее активно металлообработка стала развиваться во времена правления Петра I. Именно в этот период русский механик и изобретатель А.К. Нартов впервые за всю историю разработал и создал для токарного станка первый механический суппорт, который посредством зубчатого колеса и зубчатой рейки перемещался вдоль обрабатываемой детали. Конструкция суппорта носит его имя и называется «суппорт Нартова». Талантливый изобретатель не только сделал революционное преобразование в конструкции токарного станка, но и создал ряд других станков оригинальной конструкции: винторезный, зуборезный, и даже пилонасекательный.
Выдающийся русский механик М.В. Сидоров создал в 1714 г. на Тульском ружейном заводе «вододействующие машины» (с приводом от колеса водяной мельницы) для сверления оружейных стволов. Примерно в то же время солдат Яков Батищев построил станки для одновременного сверления 24 ружейных стволов — прообраз современных многошпиндельных станков!
В середине XVIII в.
гениальный русский ученый М.В. Ломоносов (1711 — 1765) разработал и построил первые шлифовальные, лоботокарные и сферотокарные станки. Изобретатель паровой машины И.И. Ползунов для изготовления ряда деталей для своего парового котла создал специальные цилиндрорасточные станки. Величайший русский механик-изобретатель И.П. Кулибин (1735 — 1818) разработал специальные высокоточные станки для производства зубчатых колес для часовых механизмов.
- Объяснение учителя
Токарно-винторезный станок, так же как и сверлильный, прошёл длительный путь развития: от примитивного приспособления с ручным приводом до современного токарно-винторезного станка с числовым программным обеспечением. Но если при эволюции сверлильного станка решалась задача обеспечить вращательного и поступательного движения сверла относительно заготовки, то в токарном эти движения были разделены – вращение заготовки и поступательное относительно её движение резца. В примитивном приспособлении – прообразе токарного станка заготовку вращал один человек, а другой держал резец и перемещал его во время обработки.
Затем для вращения заготовки стали использовать лук, который приводился в действие ногой работающего. С изобретением суппорта приспособление для точения деталей превратилось в настоящий станок. Впервые станок с самоходным суппортом изготовил в начале 17 в. русский механик Андрей Нартов. Для вращения заготовки стали подводить механическую энергию от какого-либо общего двигателя: водяной мельницы, паровой машины и т.д.
Дальнейшее развитие токарного станка шло по линии совершенствования механизмов, обеспечивающих вращение заготовки и перемещения резцов, взаимодействие эти движений, управление станком.

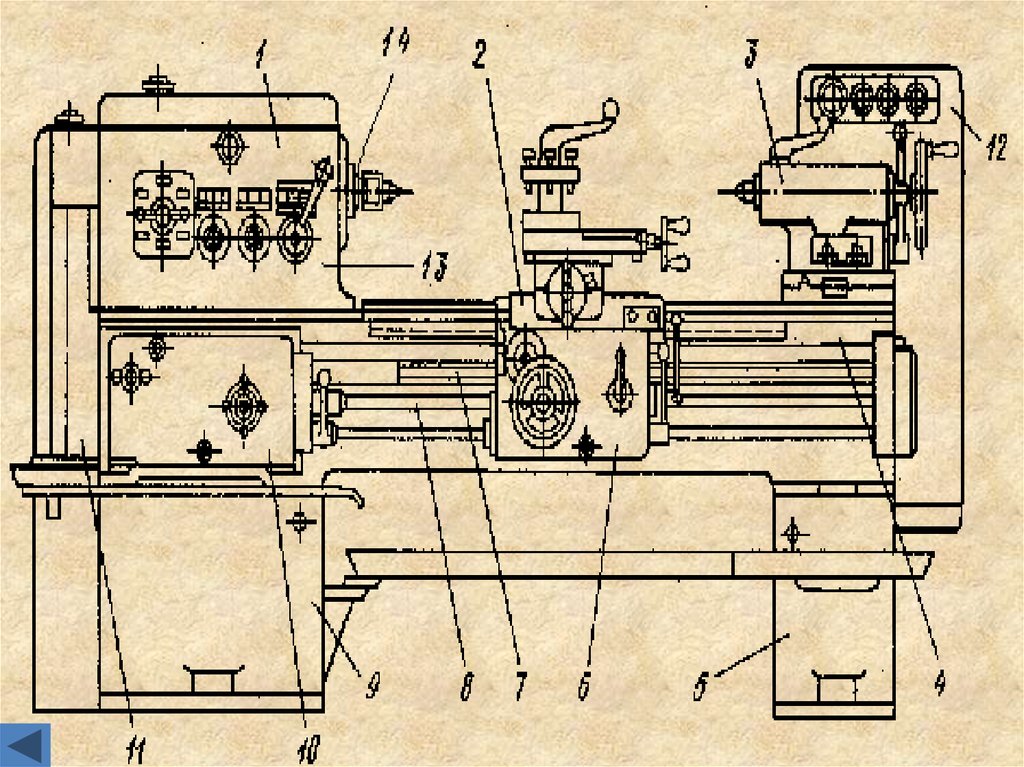

Движение подачи: двигатель – ременная передача – коробка скоростей – коробка подач – суппорт с резцом.
Основанием станка является станина, установленная на тумбах двух
тумбах. В левой тумбе находится электродвигатель. На станине крепятся передняя бабка , задняя бабка и суппорт.
В передней бабке размещена коробка скоростей, которая изменяет частоты вращения шпинделя.
На шпинделе устанавливается приспособление для крепления заготовки ( например, самоцентрирующий трёхкулачковый токарный патрон).
Коробка подач – это механизм, позволяющий изменять скорость перемещения суппорта.

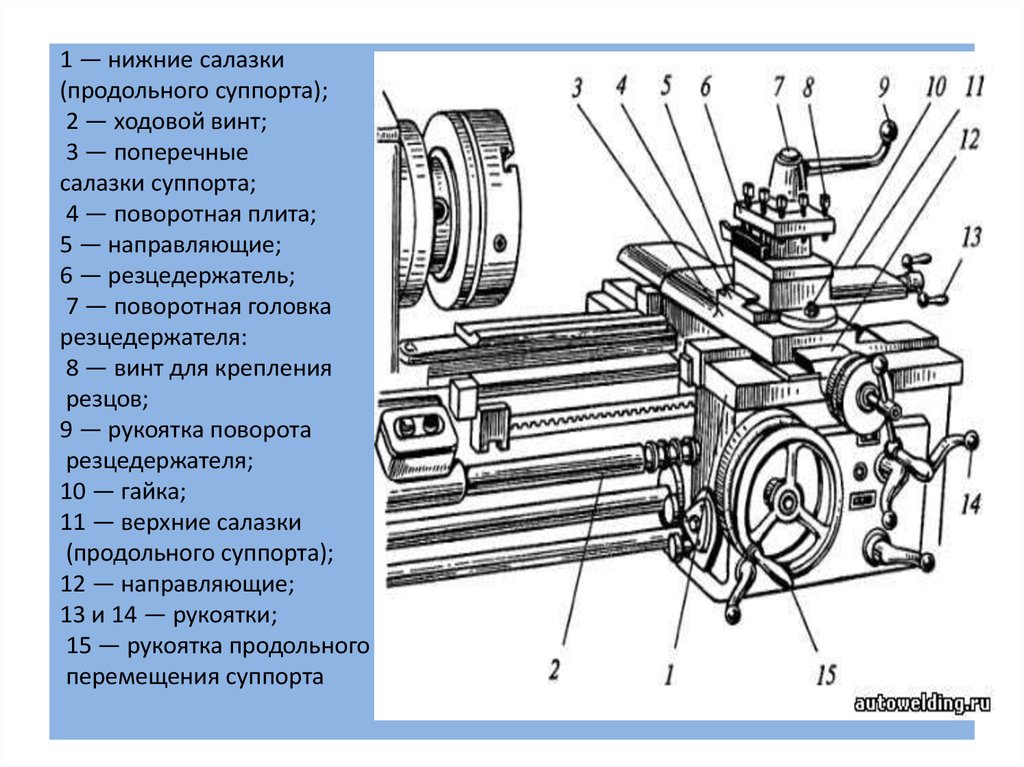

Суппорт предназначен для закрепления и перемещения режущего инструмента. Суппорт перемещается как вручную, так и механически по направлению станины вдоль оси шпинделя ( детали). Для закрепления инструмента на суппорте установлен резцедержатель, который может перемещаться вручную перпендикулярно оси шпинделя на поперечных салазках и под некоторым углом к ней – на верхних салазках. Это нужно для точения конических поверхностей и достигается за счёт того, что верхние салазки закреплены на поворотной плите и могут поворачиваться на угол до 40º. Перемещаются верхние салазки вручную рукояткой. Для отсчёта перемещений предусмотрены круговые шкалы – лимбы.
В корпусе задней бабки находится пиноль, которую можно перемещать и фиксировать. В пиноль устанавливают центр для поддерживания незакреплённого конца длинных заготовок, а также свёрла.
Она может перемещаться по направляющим станины и закрепляться неподвижно рукояткой.
Зубчатые колёса коробки скоростей смазываются индустриальным маслом.
Технические характеристики ТВ-4
- Диаметр сквозного отверстия шпинделя: 16мм.
- Диаметр изделия установленного над суппортом: 80мм.
- Частота вращения шпинделя: 130 – 170 минֿ¹.
- Шаг нарезаемой резьбы: 0,8;1;1,25 мм.
- Масса станка: 300кг.
- Габаритные размеры станка: 1100*470*1100 мм.
Резец – основной режущий инструмент для выполнения простейших операций по обработке металла на токарно-винторезном станке. Он состоит из рабочей части, или головки, и тела резца (державки). В головке различают переднюю поверхность, по которой сходит стружка при резании, и две задние. Задняя поверхность, обращённая в поверхности резания, называется – главной задней поверхностью, вторая задняя поверхность – вспомогательной задней поверхностью. Линия пересечения передних и задних поверхностей называются режущими кромками.
Кромка, образованная передней и главной задней поверхностями, называется главной режущей кромкой. Образованная передней и вспомогательной задней поверхностями – вспомогательной режущей кромкой. Точка пересечения главной и вспомогательной режущих кромок – вершина резца.
Передний угол улучшает процесс схода стружки. Задний и передний углы – это углы заточки резца.
Токарные резцы различаются:
- По направлению подачи: правые, левые;
- По конструкции головки: прямые, отогнутые;
- По способу изготовления: цельные, составные;
- По сечению стержня: прямоугольные, круглые, квадратные;
- По виду обработки: проходные, упорные, подрезные , отрезные, фасонные, резьбонарезные, расточные.
Назначение резцов:
- Проходные – для обработки внешних поверхностей;
- Упорные — для обработки уступов ;
- Подрезные – для обработки торцов ;
- Отрезные – для отрезания заготовок ;
- Резьбовые – для нарезания резьбы ;
- Расточные – для обработки внутренних поверхностей ;
Резцы устанавливаются на станке в резцедержателе, при помощи винтов крепления, чтобы вершина располагалась по оси шпинделя, для регулировки высоты применяют подкладки (изготовленные из тонколистового металла), и выступать за пределы резцедержателя не более чем на 1- 1,5 высоты резца.
Заготовку помещают в самоцентрирующем трёхкулачковом патрон на глубину не менее 20-25мм и сжимают кулачками при помощи ключа. Заготовка не должна выступать из патрона на величину свыше пяти её диаметров.
Контроль размеров производят: металлической линейкой; предел измерения до 1мм, штангенциркулем; предел измерения до 0.1 мм, микрометром; предел измерения до 0.01мм.
При работе на токарно-винторезном станке необходимо соблюдать следующие требования правил безопасности:
1.Не включать станок без разрешения учителя.
2.Работать на станке можно только в спецъодежде и в защитных очках.
3.Работать только при опущенных защитных кожухах, закрывающих патрон и суппорт.
4.Не передавать и не брать предметы через движущие части станка.
5.Во время работы не наклонять голову близко к вращающемуся патрону.
6.Не опираться на станок , не класть на него инструменты и заготовки.
7.Не отходить от включенного станка.
4.
Практическая работа:
В процессе выполнения практической работы вы должны проделать следующие операции:
1.Включение и выключение станка.
2.Вставка резца в резцедержатель.
3.Закрепление заготовки в патроне.
4.Торцевание заготовки.
5.Разметка заготовки (длиной).
6.Точение заготовки до диаметра 10мм.
7.Чистовая обработка.
Прежде чем приступить к практической работе я расскажу вам по каким критериям она будет оцениваться.
Критерии оценок:
1.Качество обработанной детали.
2.Точность соблюдения размеров по чертежу.
3.Соблюдение ПТБ при работе.
4.Самостоятельность в работе.
В процессе выполнения работы вы должны соблюдать правила техники безопасности и правильность проведения операций по закреплению и обработки заготовок.
- Заключительная часть.
На сегодняшнем уроке мы с вами познакомились с устройством и назначением токарно-винторезного станка, провели практическую работу.
В процессе работы обращалось внимание на качество обработки. Учащиеся производили разметку заготовок.
При подведении итогов был проведён общий анализ работы. Первый этап обучения приёмам работы на станке прошёл успешно.
Всем спасибо. До свиданья!
TV4 Токарный станок — Промышленный станок Зеленая модель
3D модель
промышленный
инструменты
промышленные инструменты
токарный станок
3d модель: Токарный станок ТВ-4 — детальная и детализированная модель. На станке были учтены и реализованы самые маленькие и самые большие элементы, соответствующие чертам настоящего токарного станка, с которого была воссоздана модель. На самом деле токарный станок относится к легкому классу оборудования. По этой причине он пользуется популярностью у домашних мастеров.
В процессе создания были реализованы такие детали, как рама, задняя бабка, патрон, передняя бабка, электродвигатель, суппорт, каретка, фартук и другие элементы, которые в итоге составляют представленную модель.
В процессе покраски использовались стандартные материалы Corona и V-Ray, а также необходимые текстуры, позволяющие еще больше подчеркнуть презентабельный вид станка и придать большей реалистичности. Модель хорошо подходит для встраивания в конкретный промышленный проект, а также для визуализации.
Для придания максимально узнаваемого и реалистичного вида в качестве основного цвета окраски был выбран синий, а элементы и детали машины окрашены в зеленый и черный цвета. Таким образом, такое сочетание цветов на наш взгляд придает машине выразительную подачу, однако при необходимости цветовую гамму можно легко изменить на наиболее популярную для конкретного проекта.
Базовые параметры:
Polys: 627468 Verts: 621131
Размеры модели:
длина – 1627 мм ширина – 1367 мм высота – 636 мм
Форматы файлов:
3DS MAX 2012, 2014-Corona 1.7 (Стандартные сцены материалов + текстуры)
3DS MAX 2012, 2014-V-Ray 3.60 (Стандартные сцены материалов + текстуры)-FBX (Universal Format)
OBJ (универсальный формат) )
машины
технологии
работающий
металл
превращение
машина
инструмент
токарный станок
механическая обработка
тяжелый
механизм
вал
промышленный
устройство
промышленность
металлорежущий
ремонт
оборудование
Содержание отчета
Лицензия на 3D-модель:
Стандарт
форматы
РОДНОЙ
3д Макс
2014
|
Корона
1.
7
3ds Max
2014
|
V-Ray
3.60
3ds Max
2011
|
Корона
1.7
3ds Max
2011
|
V-Ray
3.60
ОБЖ
FBX
Доступны бесплатные форматы файлов
ХАРАКТЕРИСТИКИ 3D-МОДЕЛИ
627 468
Полигоны
621 131
Вершины
Полигональные
Текстуры
Материалы
УФ-карта
Неперекрывающиеся развернутые UV-развертки
ID продукта:
1809512
01 ноября 2021 г.
By ASMCGStudio
81 Продукция
С 2021 года
Есть вопросы? Пообщайтесь с нами сейчас.
Круглосуточный чат
токарный станок
Производственное оборудование
Фрезерный станок
Сверлильный станок
Крутящий момент Маршрутизатор
Верстак
Стойка для инструментов
Промышленное оборудование
Роботизированная рука
Интерьер склада
КОЛЛЕКЦИЯ
Мастерская верстака токарного станка Промышленные гаражные инструменты
По
ASMCGStudio
$59
Покупайте больше, экономьте больше.
Получать
$
мгновенная экономия при добавлении этого товара в корзину.
Добавить в корзину
Посмотреть подробности
Лицензия на 3D-модель:
Стандартный
НАТУРАЛЬНЫЙ
3д Макс
2014
Корона
1.7
3ds Max
2014
V-Ray
3ds Max
2011
Корона
3ds Max
2011
V-Ray
FBX
OBJ
Текстуры
Материалы
УФ-карта
2249,098
Полигоны
1 942 365
Вершины
Смешанные развернутые UV-развертки
Многоугольный
КОЛЛЕКЦИЯ
Мастерская верстака токарного станка Промышленные гаражные инструменты
По
ASMCGStudio
$59
Покупайте больше, экономьте больше.
Получать
$
мгновенная экономия при добавлении этого товара в корзину.
Добавить в корзину
Посмотреть подробности
Лицензия на 3D-модель:
Стандартный
НАТУРАЛЬНЫЙ
3д Макс
2014
Корона
1.7
3ds Max
2014
V-Ray
3ds Max
2011
Корона
3ds Max
2011
V-Ray
FBX
OBJ
Текстуры
Материалы
УФ-карта
2 245 706
Полигоны
1,942 365
Вершины
Смешанные развернутые UV-развертки
Многоугольный
КОЛЛЕКЦИЯ
Промышленный верстак, гаражные инструменты и токарный станок, сверлильный станок
По
ASMCGStudio
$59
Покупайте больше, экономьте больше.
Получать
$
мгновенная экономия при добавлении этого товара в корзину.
Добавить в корзину
Посмотреть подробности
Лицензия на 3D-модель:
Стандарт
3ds Max
2011
Корона
3ds Max
2011
V-Ray
3ds Max
2014
Корона
3ds Max
2014
V-Ray
FBX
2012
Другое
OBJ
2012
Другое
Текстуры
Материалы
УФ-карта
3 027 309Полигоны
2 838 014
Вершины
Смешанные развернутые UV-развертки
Многоугольный
TV4 Токарный станок — Промышленный станок Серый
По
ASMCGStudio
28 долларов
Покупайте больше, экономьте больше.
Получать
$
мгновенная экономия при добавлении этого товара в корзину.
Добавить в корзину
Посмотреть подробности
Лицензия на 3D-модель:
Стандартный
НАТУРАЛЬНЫЙ
3д Макс
2014
Корона
1.7
3ds Max
2014
V-Ray
3ds Max
2011
Корона
3ds Max
2011
V-Ray
FBX
OBJ
Текстуры
Материалы
УФ-карта
683 488
Полигоны
621 863
Вершины
Неперекрывающиеся развернутые UV-развертки
Многоугольная
1М63 Токарный станок — Промышленный станок
По
ASMCGStudio
$59
Покупайте больше, экономьте больше.
Получать
$
мгновенная экономия при добавлении этого товара в корзину.
Добавить в корзину
Посмотреть подробности
Лицензия на 3D-модель:
Стандартный
НАТУРАЛЬНЫЙ
3д Макс
2014
Корона
1,7
3д Макс
2014
V-Ray
3ds Max
2011
Корона
3ds Max
2011
V-Ray
FBX
OBJ
Текстуры
Материалы
УФ-карта
1 304 623
Полигоны
1 096 132
Вершины
Неперекрывающиеся развернутые UV-развертки
Многоугольный
Промышленный механический пресс-штамповочный станок KB9536
По
ASMCGStudio
55 долларов
Покупайте больше, экономьте больше.
Получать
$
мгновенная экономия при добавлении этого товара в корзину.
Добавить в корзину
Посмотреть подробности
Лицензия на 3D-модель:
Стандарт
3ds Max
2011
Корона
3д Макс
2011
V-Ray
3ds Max
2014
Корона
3ds Max
2014
V-Ray
FBX
OBJ
Текстуры
Материалы
УФ-карта
982 700
Полигоны
905 555
Вершины
Смешанные развернутые UV-развертки
Многоугольный
Промышленный механический пресс-штамповочный станок АВ6230
По
ASMCGStudio
$59
Покупайте больше, экономьте больше.
Получать
$
мгновенная экономия при добавлении этого товара в корзину.
Добавить в корзину
Посмотреть подробности
Лицензия на 3D-модель:
Стандарт
3ds Max
2011
V-Ray
3ds Max
2014
Корона
3ds Max
2011
Корона
3д Макс
2014
V-Ray
OBJ
FBX
Текстуры
Материалы
УФ-карта
3 926 006
Полигоны
3 769 280
Вершины
Смешанные развернутые UV-развертки
Многоугольный
P474A Гидравлический пресс — Промышленный станок
По
ASMCGStudio
49 долларов
Покупайте больше, экономьте больше.
Получать
$
мгновенная экономия при добавлении этого товара в корзину.
Добавить в корзину
Посмотреть подробности
Лицензия на 3D-модель:
Стандартный
НАТУРАЛЬНЫЙ
3д Макс
2014
Корона
1.
7
3ds Max
2014
V-Ray
3ds Max
2011
V-Ray
3д Макс
2011
Corona
FBX
OBJ
Текстуры
Материалы
УФ-карта
1 082 682
Полигоны
1 098 433
Вершины
Неперекрывающиеся развернутые UV-развертки
Многоугольный
КОЛЛЕКЦИЯ
Механический пресс — Коллекция для индустриального интерьера два
По
ASMCGStudio
110 долларов
Покупайте больше, экономьте больше.
Получать
$
мгновенная экономия при добавлении этого товара в корзину.
Добавить в корзину
Посмотреть подробности
Лицензия на 3D-модель:
Стандарт
3ds Max
2011
V-Ray
3ds Max
2011
Корона
3ds Max
2014
Корона
ОБЖ
2012
Другое
3ds Max
2014
V-Ray
Прочие текстуры
2012
Другое
Текстуры
Материалы
УФ-карта
3 735 815
Полигоны
3 416 547
Вершины
Смешанные развернутые UV-развертки
Многоугольный
КОЛЛЕКЦИЯ
Фрезерный станок и гидравлический пресс — Коллекция
По
ASMCGStudio
$79
Покупайте больше, экономьте больше.
Получать
$
мгновенная экономия при добавлении этого товара в корзину.
Добавить в корзину
Посмотреть подробности
Лицензия на 3D-модель:
Стандарт
3ds Max
2014
Корона
3д Макс
2011
V-Ray
3ds Max
2014
V-Ray
3ds Max
2011
Corona
OBJ
FBX
Текстуры
Материалы
УФ-карта
2 175 263
Полигоны
2 087 393
Вершины
Смешанные развернутые UV-развертки
Многоугольный
D2430 Гидравлический пресс — Промышленный станок
По
ASMCGStudio
49 долларов
Покупайте больше, экономьте больше.
Получать
$
мгновенная экономия при добавлении этого товара в корзину.
Добавить в корзину
Посмотреть подробности
Лицензия на 3D-модель:
Стандартный
НАТУРАЛЬНЫЙ
3д Макс
2014
Корона
1,7
3д Макс
2014
V-Ray
3ds Max
2011
Корона
3ds Max
2011
V-Ray
FBX
OBJ
Текстуры
Материалы
УФ-карта
881 970
Полигоны
883 805
Вершины
Неперекрывающиеся развернутые UV-развертки
Многоугольный
2К52 Радиально-сверлильный станок — Промышленный станок
По
ASMCGStudio
49 долларов
Покупайте больше, экономьте больше.
Получать
$
мгновенная экономия при добавлении этого товара в корзину.
Добавить в корзину
Посмотреть подробности
Лицензия на 3D-модель:
Стандартный
НАТУРАЛЬНЫЙ
3д Макс
2014
Корона
1,7
3д Макс
2014
V-Ray
3ds Max
2011
Корона
3ds Max
2011
V-Ray
FBX
OBJ
Текстуры
Материалы
УФ-карта
647 600
Полигоны
647 600
Вершины
Неперекрывающиеся развернутые UV-развертки
Многоугольный
КОЛЛЕКЦИЯ
Промышленные сверлильные станки — Коллекция
По
ASMCGStudio
99 долларов
Покупайте больше, экономьте больше.
Получать
$
мгновенная экономия при добавлении этого товара в корзину.
Добавить в корзину
Посмотреть подробности
Лицензия на 3D-модель:
Стандарт
3ds Max
2011
V-Ray
3д Макс
2014
Корона
3ds Max
2011
Корона
3ds Max
2014
V-Ray
OBJ
FBX
Текстуры
Материалы
УФ-карта
1 758 247
Полигоны
1 659 666
Вершины
Смешанные развернутые UV-развертки
Многоугольный
КОЛЛЕКЦИЯ
Коллекция станков
По
Всафер
219 долларов
Покупайте больше, экономьте больше.
Получать
$
мгновенная экономия при добавлении этого товара в корзину.
Добавить в корзину
Посмотреть подробности
Лицензия на 3D-модель:
Стандартный
НАТУРАЛЬНЫЙ
3д Макс
2016
V-Ray
3,6
FBX
Текстуры
Материалы
УФ-карта
682 240
Полигоны
523 849
Вершины
Смешанные развернутые UV-развертки
Многоугольный
КОЛЛЕКЦИЯ
Коллекция промышленного оборудования
По
Ильюйкин
249 долларов
Покупайте больше, экономьте больше.
Получать
$
мгновенная экономия при добавлении этого товара в корзину.
Добавить в корзину
Посмотреть подробности
Лицензия на 3D-модель:
Стандартный
НАТУРАЛЬНЫЙ
3д Макс
2009 г.
V-Ray
3ds Max
2009 г.
V-Ray
3ds Max
2009 г.
V-Ray
OBJ
3D Studio
FBX
Текстуры
Материалы
УФ-карта
10
Полигоны
10
Вершины
Смешанные развернутые UV-развертки
Многоугольный
КОЛЛЕКЦИЯ
Коллекция промышленного оборудования
По
cgpx
419 долларов США
Покупай больше, экономь больше.
Получать
$
мгновенная экономия при добавлении этого товара в корзину.
Добавить в корзину
Посмотреть подробности
Лицензия на 3D-модель:
Стандарт
лицензия#openUpgradeModal»>
Обновление лицензии
РОДНОЙ
3д Макс
2013
V-Ray
2.3
3ds Max
2013
V-Ray
3д Макс
2013
V-Ray
3ds Max
2013
V-Ray
3ds Max
2013
V-Ray
3ds Max
2013
V-Ray
FBX
Текстуры
Материалы
УФ-карта
1 457 650
Полигоны
1 439 158
Вершины
Смешанные развернутые UV-развертки
Многоугольная
КОЛЛЕКЦИЯ
Машиностроение
По
Хуанкаратино
55 долларов
Покупайте больше, экономьте больше.
Получать
$
мгновенная экономия при добавлении этого товара в корзину.
Добавить в корзину
Посмотреть подробности
Лицензия на 3D-модель:
Стандарт
лицензия#openUpgradeModal»>
Обновление лицензии
РОДНОЙ
3д Макс
2016
Текстуры V-Ray
Материалы
УФ-карта
345 000
Полигоны
215 000
Вершины
Многоугольный
КОЛЛЕКЦИЯ
Коллекция промышленного оборудования
По
cgpx
129 долларов
Покупайте больше, экономьте больше.
Получать
$
мгновенная экономия при добавлении этого товара в корзину.
Добавить в корзину
Посмотреть подробности
Лицензия на 3D-модель:
Стандарт
Интеллектуальная собственность, изображенная в этой модели , не связана и не одобрена первоначальными правообладателями и должна использоваться с ограничениями на редакционное использование.
Только для редакционного использования
лицензия#openUpgradeModal»>
Обновление лицензии
РОДНОЙ
3д Макс
2013
V-Ray
2.3
3ds Max
2013
V-Ray
FBX
Текстуры
Материалы
УФ-карта
721 836
Полигоны
691522
Вершины
Смешанные развернутые UV-развертки
Многоугольный
КОЛЛЕКЦИЯ
Набор инструментов для токарной обработки металла 30
По
ЕпископHSV
27 долларов
Покупайте больше, экономьте больше.
Получать
$
мгновенная экономия при добавлении этого товара в корзину.
Добавить в корзину
Посмотреть подробности
Лицензия на 3D-модель:
Стандарт
лицензия#openUpgradeModal»>
Обновление лицензии
РОДНОЙ
3д Макс
2013
Corona
FBX
OBJ
3D Studio
UV Mapped
617 778
Полигоны
619 044
Вершины
Полигональные квадраты/трис-геометрия
КОЛЛЕКЦИЯ
Металлообрабатывающие станки
По
Прессформер
$59
Покупайте больше, экономьте больше.
Получать
$
мгновенная экономия при добавлении этого товара в корзину.
Добавить в корзину
Посмотреть подробности
Лицензия на 3D-модель:
Стандарт
Интеллектуальная собственность, изображенная в этой модели , не связана и не одобрена первоначальными правообладателями и должна использоваться с ограничениями на редакционное использование.
Только для редакционного использования
лицензия#openUpgradeModal»>
Обновление лицензии
3д Макс
2013
V-Ray
3ds Max
2016
V-Ray
OBJ
FBX
Материалы
УФ-карта
27 929
Полигоны
28 326
Вершины
Полигональный
ТВ-650 | Данобат
Связаться с экспертом
Основные моменты
Мы занимаемся производством колес более 30 лет
30 лет не только продажи машин, но и:
- Изучение процесса
- Инновации и совершенствование методов
- Проведение испытаний деталей заказчика
Основные моменты
Мы советуем вам, как повысить производительность
Мы разрабатываем наиболее подходящий процесс обработки для достижения максимальной производительности при оптимизированных затратах.
Основные моменты
Мы проводим токарные испытания ваших колес в Danobat TechCenters
Мы предлагаем реалистичную среду для тестирования и улучшения ваших процессов обработки, не влияя на производительность, поскольку у нас есть все необходимое оборудование.
Узнайте больше о Danobat TechCenters >
Технологии
Станок, рассчитанный на надежность и простоту установки
Высокопроизводительный двигатель Шпиндель
90 002 Шпиндель с прямым приводом и встроенным двигателем, 124,7 л.с. (93 кВт) и 3000 об/мин:
- Высокая производительность съема
- Быстрое время разгона и торможения (3 секунды)
- Обеспечивает отличное качество поверхности круга
Поворотный стол с ЧПУ (программируемая ось)
- Быстрое (6 секунд) и точное, беззазорное вращение стола
- Чрезвычайно прочная конструкция (не требует обслуживания)
- Возможность замены зажимных патронов в любой запрограммированной точке
X и Z-направляющие
Наилучшие результаты при самых жестких допусках, например, для центрального отверстия колеса.
- Направляющие X полностью поддерживаются станиной станка. Нет подвешенного груза, что исключает опрокидывающий момент
- Самые легкие направляющие Z, установленные поверх направляющих X
Высококачественный чугун для станины, передней бабки и поперечных салазок
Лучшие результаты при обработке:
- Отличная способность гасить вибрации
- Высокая прочность на сжатие
Зажимные патроны для гибкого произвольного производства
- Зажимные патроны 3 размера колес без механической смены станка
- Пневматическая система контроля определяет состояние зажатого/не зажатого колеса
Эргономичные большие боковые раздвижные двери
- Эргономичный доступ для смены режущего инструмента или обслуживания
- Вертикальное расположение револьверных головок упрощает ручную замену режущих инструментов
- Двери с защитным окном и защитными выключателями
Под ключ
Под ключ
Хотите, чтобы мы смоделировали все ваши варианты автоматизированной обрабатывающей ячейки или линии?
- Мы моделируем различные конфигурации ячеек и линий обработки для различных типов колес, в том числе схемы, позволяющие обрабатывать колеса разных размеров при случайном производстве
- Мы анализируем уровни производительности и узкие места, в том числе
Под ключ
Особенности
Мы предлагаем обрабатывающие модули/линии под ключ
Если вы хотите обрабатывать разные типы колес, в том числе разных размеров, в произвольном порядке, вас могут заинтересовать полностью автоматизированные гибкие обрабатывающие модули/линии.
