Лист холоднокатаный ГОСТ сталь 08пс/кп | Вес одного метра квадратного м2 (кг) |
Лист х/к 0. | 3,925 |
Лист х/к 0.6 | 4,71 |
Лист х/к 0.7 | 5,5 |
Лист х/к 0.8 | 6,28 |
Лист х/к 0.9 | 7,06 |
Лист х/к 1.0 | 7,85 |
Лист х/к 1.2 | 9,42 |
Лист х/к 1.4 | 10,99 |
Лист х/к 1.5 | 11,77 |
Лист х/к 1.8 | 14,13 |
Лист х/к 2.0 | 15,7 |
Лист х/к 2. | 19,62 |
Лист х/к 3.0 | 23,5 |
Лист х/к 3.5 | 27,47 |
5
5Вес листового металла
Лист горячекатаный ГОСТ сталь ст3сп/пс5 | Вес одного метра квадратного м2 (кг) |
Лист горячекатаный 1.5 | 11,77 |
Лист горячекатаный 2.0 | 15,7 |
Лист горячекатаный 2.5 | 19,62 |
Лист горячекатаный 3.0 | 23,5 |
Лист горячекатаный 4. | 31,4 |
Лист горячекатаный 5.0 | 39,25 |
Лист горячекатаный 6.0 | 47,1 |
Лист горячекатаный 8.0 | 62,8 |
Лист горячекатаный 10.0 | 78,5 |
Лист горячекатаный 12.0 | 94,2 |
Лист горячекатаный 14.0 | 109,9 |
Лист горячекатаный 16.0 | 125,6 |
Лист горячекатаный 18.0 | 141,3 |
Лист горячекатаный 20.0 | 157 |
0Вес листового металла
Лист оцинкованный ГОСТ сталь 08пс/кп | Вес одного метра квадратного м2 (кг) |
Лист оц. | 3,34 |
Лист оц. 0.45 | 3,73 |
Лист оц. 0.5 | 4,13 |
Лист оц. 0.55 | 4,52 |
Лист оц. 0.6 | 4,91 |
Лист оц. 0.7 | 5,70 |
Лист оц. 0.75 | 6,09 |
Лист оц. 0.8 | 6,48 |
Лист оц. 0.9 | 7,27 |
Лист оц. 1.0 | 8,05 |
Лист оц. 1.2 | 9,62 |
Лист оц. | 11,97 |
Лист оц. 2.0 | 15,9 |
Лист оц. 2.5 | 19,82 |
0.4
1.5Вес листового металла рифленого чечевица
Лист рифленый чечевица ГОСТ сталь ст3сп/пс5 | Вес одного метра квадратного м2 (кг) |
Лист чечевица 3.0 | 24,5 |
Лист чечевица 4.0 | 32,2 |
Лист чечевица 5.0 | 40,5 |
Лист чечевица 6.0 | 48,5 |
Лист чечевица 0. | 64,9 |
Лист чечевица 10 | 80,9 |
Лист чечевица 12 | 96,8 |
8Вес листового металла рифленого ромб
Лист рифленый ромбический ГОСТ сталь ст3сп/пс5 | Вес одного метра квадратного м2 (кг) |
Лист ромбический 3.0 | 25,1 |
Лист ромбический 4.0 | 33,5 |
Лист ромбический 5.0 | 41,8 |
Лист ромбический 6.0 | 50 |
Лист ромбический 8. | 66 |
Лист ромбический 10 | 83 |
Лист ромбический 12 | 99,3 |
0
Пн — Вс: 9:00 до 19:00
+7 (495) 900-00-00
Прайс — лист
Отзывы
- О КОМПАНИИ
- НАШИ КЛИЕНТЫ
- ПРОДУКЦИЯ
- НАШ АДРЕС
- СПРАВОЧНИК
- ПРАЙС ЛИСТ
- УСЛУГИ
- ТРУБЫ СТАЛЬНЫЕ
- ВАКАНСИИ
Политика конфиденциальности
2011-2021 все права защищены.
Копирование материалов сайта, без указания прямой ссылки на источник запрещено. Информация на сайте не является публичной офертой, цена завит от объема.
Лист рифлёный — ГОСТ, вес, размеры | Санкт-Петербург
Лист рифлёный стальноый с ромбическим и чечевичным рифлением (ГОСТ 8568-77)
Лист рифленый стальной ГОСТ 8568-77 с односторонним ромбическим и чечевичным рифленым рифлением общего назначения. Рифленую сталь изготавливают в листах и рулонах с односторонним ромбическим или чечевичным рифлением.
Высота рифлей на листах должна быть 0,2 — 0,3 толщины основания листа, но не менее 0,5 мм.
Листы с ромбическим рифлением изготавливают с диагоналями ромба (25-30)х(60-70) мм. Конфигурация рифлей и расположение больших диагоналей ромба вдоль или поперек листа устанавливаются изготовителем. Пжяы с чечевичным рифлением изготавливаются с расстоянием между рифлями 20, 25 м 30 мм.
Рифлёный лист с чечевичным рифлением А-1-ПВ-СтЗсп2-6х600х6000 TV 14-2-818-88 с катаной кромкой, односторонним рифлением изготавливается из углеродистой стали с химическим составом по ГОСТ 380.
Высота рифов на полосе 1,5 мм на расстоянии 40 мм от боковой кромки. Листы изготавливают шириной от 600 до 2200 мм и длиной от 1400 до 8000 мм с градацией 50 мм.
По соглашению изготовителя с потребителем допускается изготовление листов других размеров.
В зависимости от назначения рифлёный листы изготавливаются:
- мерной длины;
- кратной мерной длины;
- мерной длины с остатком не более 10% массы партии;
- кратной мерной длины достатком не более 10% массы партии;
- немерной длины.
Остатком считают рифлёные листы длиной в пределах немерной, остающиеся при резке на мерные и кратные мерным.
Примеры условных обозначений:
Лист горячекатаный из стали марки Ст3сп по ГОСТ 380-88 с односторонним ромбическим рифлением размером 3,0х1000х2000 мм, нормальной точности по толщине, улучшенной плоскостности с катаной кромкой:
Лист ромб В-К-ПУ-3,0х1000х2000 Ст3сп ГОСТ 8568-77
То же, с чечевичным односторонним рифлением:
Лист чечевица В-К-ПУ-3,0х1000х2000 Ст3сп ГОСТ 8568-77
Рулонный горячекатаный прокат марки Ст3сп по ГОСТ 380-88 с односторонним ромбическим рифлением размером 3,0х1000 мм, высокой точности, с катаной кромкой:
Рулон ромб А-К-3,0х1000 Ст3сп ГОСТ 8568-77.
То же, с чечевичным односторонним рифлением:
Рулон чечевица А-К-3,0х1000 Ст3сп ГОСТ 8568-77.
Толщина и масса 1м
2 рифлёного листа (ГОСТ 8568-77)
| Толщина основания листа S, мм | Ширина основания рифлей b, мм | Масса 1м2, кг |
| ромбическое рифление | ||
| 2,5 | 5,0 | 21,0 |
| 3,0 | 5,0 | 25,1 |
| 4,0 | 5,0 | 33,5 |
| 5,0 | 5,0 | 41,8 |
| 6,0 | 5,0 | 50,0 |
| 8,0 | 5,0 | 66,0 |
| 10,0 | 5,0 | 83,0 |
| 12,0 | 5,0 | 99,3 |
| чечевичное рифление | ||
| 2,5 | 3,6 | 20,1 |
| 3,0 | 4,0 | 24,2 |
| 4,0 | 4,0 | 32,2 |
| 5,0 | 5,0 | 40,5 |
| 6,0 | 5,0 | 48,5 |
| 8,0 | 6,0 | 64,9 |
| 10,0 | 6,0 | 80,9 |
| 12,0 | 6,0 | 96,8 |
Лист стальной рифленый согласно ГОСТ 8568-77 с односторонним ромбическим и чечевичным рифлением общего назначения изготовляют в листах и рулонах, высота рифлей на листах должна быть 0,2-0,3 толщины основания листа, но не менее 0,5мм.

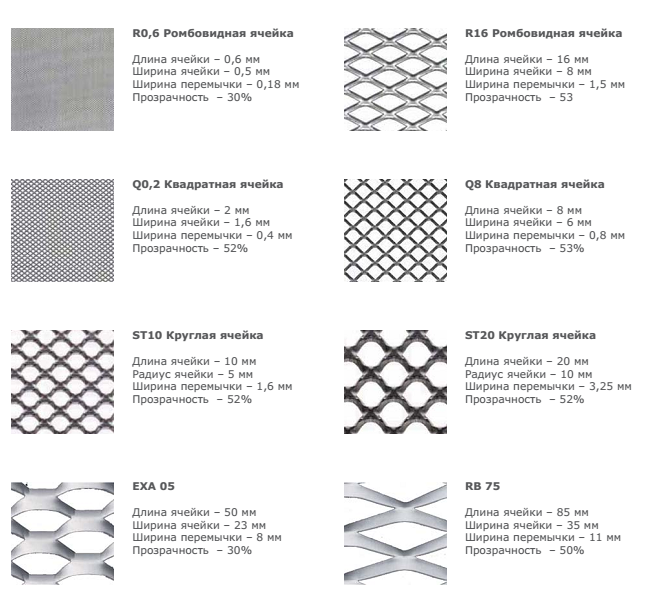

Просечно-вытяжной лист (просечка) изготавливается согласно ТУ 36.26.11-5-8. 1. для изготовления настилов и ступеней маршевых лестниц. Решетчатые настилы используются для площадок техобслуживания и проходных мостиков в нефтяной, газовой, нефтехимической промышленности, на электростанциях, а также для стальных конструкций всех назначений.
ГОСТ 8568-77
*.pdf
, 370,9 KB
Справочник металлопроката
*.pdf
, 4,8 MB
Таблица веса и толщины листовой стали
Автор: Джек Грей, онлайн-редактор Roof • Последнее обновление: 8 сентября 2022 г.
Содержание
- Что такое калибр, когда речь идет о листовой стали?
- Стандартный калибр производителя для листовой стали
- Старый стандартный калибр листовой стали
- Вес и толщина оцинкованного стального листа
- Вес и толщина гофрированного листа стали
- Инструмент для измерения толщины листовой стали
- Информация о весах листовой стали
- Таблица: Вес и толщина листовой стали
- Связанные страницы
Кусок оцинкованной стали 24 калибра, используемый для заделки ржавого участка стального настила крыши.
Что такое калибр, когда речь идет о листовой стали?
Применительно к металлу «калибр» представляет собой стандартизированное измерение толщины рассматриваемого продукта, как правило, листовой стали, стального листа или проволоки. Толщина листовой стали уменьшается на , так как номер датчика увеличивается на .
Существует несколько объяснений происхождения калибра как меры толщины листовой стали и того, почему толщина листовой стали уменьшается, а номер калибра увеличивается.
Оба объяснения начинаются с первых дней промышленной революции в Англии, когда новые промышленные стандарты создавались направо и налево.
Новые стандарты были необходимы, чтобы гарантировать, что все новые производители новых промышленных материалов будут производить взаимозаменяемые продукты, на которые их клиенты могут рассчитывать, что они практически идентичны независимо от производителя.
Эти отраслевые стандарты значительно повысили эффективность.
Стандартизация была одной из главных движущих сил промышленной революции.
В одном из объяснений происхождения калибра как меры веса и толщины листовой стали говорится, что понятие калибра было заимствовано из проволочной промышленности.
Проволока производится путем волочения (по существу, с использованием станков для протягивания ее через отверстие, чтобы сделать ее тоньше). Калибр проволоки определялся тем, сколько раз кусок проволоки протягивали через все меньшие и меньшие отверстия. И чем больше раз его рисовали, тем тоньше и светлее он был.
Проводная промышленность стандартизировала измерение проволоки с помощью калибровочной системы для указания диаметра проволоки. Таким образом, это объяснение толщины листовой стали говорит, что производители листовой стали просто переняли систему измерения веса и толщины из проволочной промышленности.
Другое объяснение заключается в том, что производители листовой стали установили стандартный вес на квадратный фут для стального листа толщиной в один дюйм, а затем взяли этот стандарт за отправную точку.
Номер калибра листовой стали относится к тому, сколько листов определенной толщины поместится в дюйм.
То есть калибр листовой стали относится к доле дюйма толщины листа. Лист стали 20-го калибра будет иметь толщину 1/20 дюйма и так далее.
Вес листовой стали для определенного номера калибра будет просто отражать стандартизированную плотность стали и стандартную толщину этого номера калибра.
Со временем, по той или иной причине, так много производителей листовой стали начали отклоняться от стандарта, что пришлось установить новые стандарты, отражающие реальность.
Вот почему современные датчики не измеряют точные доли дюйма, и именно так мы пришли к тому, что имеем сегодня. По крайней мере, это история.
Стандартный калибр производителя для листовой стали
В приведенной ниже таблице указан вес и толщина листовой стали как в США, так и в метрических единицах в соответствии со Стандартным калибром производителя для листовой стали (MSG), который является основной коммерческой системой измерения используется сегодня производителями листовой стали в США.
Стандартный калибр производителей для листовой стали предполагает, что средняя плотность углеродистой стали составляет 41,82 фунта. на квадратный фут на дюйм толщины. Точная толщина для каждого калибра устанавливается стандартом. Стандартный вес листовой стали для каждого номера калибра выводится из этих стандартов.
Когда вы покупаете листовую сталь, это, как правило, вес и толщина, которые вы получите, хотя фактические готовые изделия могут незначительно отличаться в зависимости от принятых в отрасли производственных допусков (небольшие отклонения от стандарта из-за практических особенностей производственного процесса) .
Эти допуски варьируются от примерно (+ -) 4,5% для стали 10 калибра до примерно 8,5% для стали 15 калибра и выше. (Если бы это были детали ракетного корабля, допуски были бы намного, намного меньше.) Полную таблицу допусков для листовой стали стандарта ASTM-AISI по номеру калибра можно увидеть здесь.
Старый стандартный калибр листовой стали
Стандартный калибр США для листового и толстолистового железа и стали отличается от стандартного калибра производителей и обычно не должен использоваться при расчете веса листовой стали.
Обычно он больше не используется в коммерческих целях.
Если вы хотите взглянуть на Стандартную шкалу США (которая, по сути, является частью правового кодекса США), посетите эту страницу на веб-сайте юридического факультета Корнелла.
Вес и толщина оцинкованной листовой стали
Оцинкованная сталь формируется путем нанесения очень тонкого слоя цинка на стальной лист.
Приблизительно одинаковое количество цинка наносится независимо от толщины стали, поэтому толщину и вес оцинкованной стали по толщине можно определить путем добавления константы к значениям толщин из простой стали (см. таблицу ниже).
Вес гофрированной листовой стали
Гофрированная сталь , которая используется для кровельных настилов и некоторых кровельных и стеновых панелей, будет весить на 30-70 % больше на квадратный фут в готовом изделии, чем плоская листовая сталь одинаковый калибр из-за гофры.
Точное увеличение веса зависит от глубины и расстояния между ребрами, которое варьируется от продукта к продукту.
Вес на квадратный фут должен быть доступен на веб-сайте производителя.
Инструмент для измерения толщины листовой стали
Если вам необходимо определить или проверить толщину куска листовой стали (например, если вам нужно знать толщину существующего стального настила крыши), см. недорогой инструмент на Amazon.
Вы также можете ознакомиться с информацией о листовой стали в Home Depot .
Информация о весе листовой стали
Значения, указанные в таблице, являются стандартными; реальные продукты будут отличаться.
Эти значения не следует использовать, если для важных инженерных расчетов требуется исключительная точность. Когда требуется такая точность, всегда обращайтесь к техническим характеристикам конкретного продукта, который вы собираетесь использовать, или, что еще лучше, обращайтесь в технический отдел производителя продукта.
Технические паспорта производителя (с указанием веса и толщины листовой стали) почти всегда доступны на веб-сайтах известных производителей.
Таблица: Вес и толщина листовой стали
| Weight of Sheet Steel | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Gauge | Thickness: Manufacturers’ Standard Gauge (Decimal Inches) | Weight: Pounds per Square Foot (lb/ футов2) | Толщина: Стандартный калибр производителя (миллиметры) | Вес: Килограммы на квадратный метр (кг/м2) | Примеры использования | ||||||
| Add 0.00375 for Galvanized Steel | Add 0.156 for Galvanized Steel | Add 0.095 for Galvanized Steel | Add 0.762 for Galvanized Steel | ||||||||
| 3 | 0.2391 inch | 10 lb/ft2 | 6.07 mm | 48.824 kg/m2 | house foundation bearing plate | ||||||
| 4 | 0.2242 inch | 9. 375 lb/ft2 | 5.69 mm | 45.773 kg/m2 | automotive leaf spring | ||||||
| 5 | 0.2092 inch | 8.750 lb/ft2 | 5.31 mm | 42.721 kg/m2 | seawall panels, heavy retaining wall panels | ||||||
| 6 | 0.1943 inch | 8.125 lb/ft2 | 4.94 mm | 39.670 kg/m2 | machine tool housing/cabinet | ||||||
| 7 | 0.1793 inch | 7.500 lb/ft2 | 4.55 mm | 36.618 kg/m2 | saw mill blades | ||||||
| 8 | 0.1644 inch | 6.875 lb/ft2 | 4.18 mm | 33.567 kg/m2 | walls of large commercial grain bins | ||||||
| 9 | 0.1495 inch | 6.250 lb/ft2 | 3.80 mm | 30.515 kg/m2 | home safe, gun safe конструкция стены | ||||||
| 10 | 0. 1345 inch | 5.625 lb/ft2 | 3.42 mm | 27.464 kg/m2 | residential storm shelter wall construction | ||||||
| 11 | 0.1196 inch | 5.000 lb/ft2 | 3.04 mm | 24.412 kg/m2 | weldable automobile frame patches | ||||||
| 12 | 0.1046 inch | 4.375 lb/ft2 | 2.66 mm | 21.361 kg/m2 | heavy duty eave struts in steel buildings | ||||||
| 13 | 0.0897 inch | 3.750 lb/ft2 | 2.28 mm | 18.309 kg/m2 | metal flooring plates | ||||||
| 14 | 0.0747 inch | 3.125 lb/ft2 | 1.90 mm | 15.258 kg/m2 | heavy duty corner angle/corner braces | ||||||
| 15 | 0.0673 inch | 2.813 lb/ft2 | 1. 71 mm | 13.734 kg/m2 | tractor fenders | ||||||
| 16 | 0.0598 inch | 2.500 lb/ft2 | 1,52 мм | 12,206 кг/м2 | Крыши фермы сжигания, палуба на крыше тяжелой калибра | 10.985 kg/m2 | steel wheelbarrow tub | ||||
| 18 | 0.0478 inch | 2.000 lb/ft2 | 1.21 mm | 9.765 kg/m2 | medium gauge roof deck, traffic signs | ||||||
| 19 | 0.0418 inch | 1.750 lb/ft2 | 1.06 mm | 8.544 kg/m2 | auto body panels | ||||||
| 20 | 0.0359 inch | 1.500 lb/ft2 | 0.91 mm | 7.324 kg/m2 | medium gauge roof deck | ||||||
| 21 | 0.0329 inch | 1.375 lb/ft2 | 0. 84 mm | 6.713 kg/m2 | workshop tool chest cabinet | ||||||
| 22 | 0.0299 inch | 1.250 lb/ft2 | 0.76 mm | 6.103 kg/m2 | light gauge roof deck | ||||||
| 23 | 0.0269 inch | 1.125 lb/ft2 | 0.68 mm | 5.493 kg/m2 | overhead/rolling door section panels | ||||||
| 24 | 0.0239 inch | 1.000 lb/ft2 | 0.61mm | 4.882 kg/m2 | metal parapet wall coping | ||||||
| 25 | 0.0209 inch | 0.875 lb/ft2 | 0.53 mm | 4.272 kg/m2 | corrugated metal roof panels | ||||||
| 26 | 0.0179 inch | 0.750 lb/ft2 | 0.45 mm | 3.662 kg/m2 | typical standing seam metal roof panels | ||||||
| 27 | 0,0164 дюйма | 0,688 фунт/фут2 | 0,42 | 3,359 | 0,42. 0143 | 28 | 0.0149 inch | 0.625 lb/ft2 | 0.38 mm | 3.052 kg/m2 | substrate for lightweight insulating concrete |
| 29 | 0.0135 inch | 0.563 lb/ ft2 | 0.34 mm | 2.749 kg/m2 | lightest gauge standing seam metal roof panels | ||||||
| 30 | 0.0120 inch | 0.500 lb/ft2 | 0.30 mm | 2.441 kg/m2 | round sheet metal pipe for HVAC ducts | ||||||
| 31 | 0.0105 inch | 0.438 lb/ft2 | 0.27 mm | 2.139 kg/m2 | lightweight corrugated roof and wall panels | ||||||
| 32 | 0.0097 inch | 0.406 lb/ft2 | 0.25 mm | 1.982 kg/m2 | galvanized steel step flashings | ||||||
| 33 | 0. 0090 inch | 0.375 lb/ft2 | 0.23 mm | 1.831 kg/m2 | residential plumbing vent roof jack | ||||||
| 34 | 0.0082 inch | 0.344 LB/FT2 | 0,21 мм | 1,680 кг/м2 | .0153 mm | 1.528 kg/m2 | shim stock for leveling machine parts | ||||
| 36 | 0.0067 inch | 0.281 lb/ft2 | 0.17 mm | 1.372 kg/m2 | “ | ||||||
| 37 | 0.0064 inch | 0.266 lb/ft2 | 0.16 mm | 1.299 kg/m2 | “ | ||||||
| 38 | 0.0060 inch | 0.250 фунт/FT2 | 0,15 мм | 1.221 кг/м2 | « | ||||||
9083
Atture ATSLARIAL ATSERAL AT AT ATARLAIN . Г-н Грей имеет более чем 25-летний опыт работы в кровельной отрасли, с обучением и практическим опытом в области безопасности крыши, осмотра крыши, оценки состояния крыши, оценки, проектирования и спецификации крыши, монтажа крыши, обеспечения качества, обслуживания и ремонта крыши, и управление кровельными активами. В 2009 году он получил профессиональный сертификат зарегистрированного наблюдателя на крыше (RRO). Он также служил пехотным парашютистом в 82-й -й -й воздушно-десантной дивизии и учился в Корнельском университете. Читать полную биографию. Связанные страницы Кроме того, экономия материала дает преимущества не только при строительстве. Длина (мм) Ширина (мм) Толщина (мм) Количество Материал Сталь (7 850 кг/м³)Алюминий (2 750 кг/м³)Нержавеющая сталь (7 930 кг/м³)Титан (4 540 кг/м³) Этот расчетный инструмент был запрограммирован с максимальной тщательностью. Вес = l / 1000 * w / 1000 * t * η Узнайте о наших возможностях в качестве предприятия по металлообработке и сварке листового металла При гибке необходимо соблюдать определенное расстояние до отверстий. Это расстояние зависит от многих факторов и может быть рассчитано здесь. Подробнее Для гибки листового металла требуется огромное усилие.
компания, основанная в 1967 году, отмеченная наградами консалтинговая фирма по ограждениям зданий. Он также является редактором веб-сайта Roof Online.14
Простой расчет веса металлического листа
Экономия веса также может иметь положительный экономический эффект. Определение веса целостной конструкции довольно сложно, но вес деталей из листового металла можно легко определить по стандартной формуле. Определите вес вашего материала с помощью нашего инструмента расчета!
Калькулятор веса
Однако мы не можем нести ответственность за ее правильность. Формула для расчета веса:
Чем мы можем вам помочь?
См. также
Расчет расстояния между отверстиями
Инструмент для прессования
