Анкер. Виды и работа.Применение и особенности.Монтаж и демонтаж

Анкер – это крепежное изделие, которое сочетает в себе конструктивные особенности болта и дюбеля. Он применяется для закрепления в камень, кирпич, бетон и прочие твердые и пористые материалы. Использование анкеров позволяет добиться высокой прочности крепления, которая существенно превышает возможности дюбеля или шурупа.

Название анкер с немецкого языка переводится как «якорь». Действительно этот крепеж обеспечивает надежную фиксацию. Его применяют, когда нужно закрепить турник или другой спортивный снаряд на стену. Он используется при монтаже кондиционеров, для закрепления элементов балкона к фасаду, для фиксации сантехники и пр. Анкерные болты выдерживают большую динамическую нагрузку, вибрацию и прочее механическое воздействие.

Данные крепежи делят на группы по размеру:
  • Малые – диаметр до 8 мм, а длина до 55 мм.
  • Средние – диаметр до 12 мм при длине до 120 мм.
  • Большие – достигают толщины в 24 мм и длины до 220 мм.

В строительстве выбор анкеров зависит от требований ГОСТ. Для определенных целей устанавливаются четкие параметры крепежа, который должен применяться.

Конструкции классических анкеров

Конструкция анкерного болта может отличаться по способу монтажа, а также подсоединению различных элементов к ним. Самыми востребованными разновидностями этого крепежа являются следующие конструкции:
  • Распорные.
  • Забивные.
  • Клиновые.

Распорные

Распорные анкеры являются самой распространенной конструкцией. Она представляет собой болт или шпильку, носик которого выполнен в виде конуса. На этот стержень одевается гильза с продольным разрезом. Поскольку ее внутренний диаметр меньше конуса на носике, то она не может сойти со шпильки. Специальная гайка на вершине анкера, выступающей из стены, при наворачивании тащит на себя шпильку, которая не может пройти сквозь гильзу и разжимает ее. В результате последняя деформируется, плотно прилегая к стенкам отверстия и удерживая весь анкерный крепеж в целом.

Распорные крепежные изделия обеспечивают эффективную фиксацию только в тех материалах, которые имеют плотную внутреннюю структуру. Это в первую очередь бетон. Если такие анкеры монтировать в пустотелые материалы, то особой прочности добиться не удастся.

Распорный анкер бывает с:
  • Гайкой.
  • Крючком.
  • Кольцом.
  • Двухраспорные.
  • Шестигранной головкой.

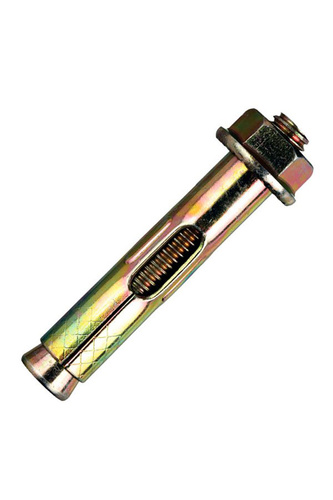

Анкеры с гайкой представляют собой шпильку, которая поджимается обычной гайкой. В ней применяется длинная гильза, что обеспечивает большую площадь контакта внутри отверстия. Особенность использования подобного анкера заключается не только в том, что гайкой можно прижать определенную конструкцию к стене, но и дает возможность накрутить другую гайку на его шпильку. Это может быть рым-гайка или специальный сварной наконечник любой формы.

Анкеры с кольцом или крючком являются практически идентичной конструкцией, что и с гайкой. В них используется шпилька, на конце которой предусмотрено крепежное кольцо или крюк. Непосредственно сама деформационная гильза имеет плотную вершину с накатанной резьбой. При выкручивании шпильки гильза разжимается, поскольку имеет продольные сквозные прорези, которые делают центральную часть более пластичной. Данный крепеж применяется в тех случаях, когда необходимо зацепить шнур, трос или веревку. Также с его помощью можно подсоединить цепь к стене. В быту они обычно применяются для надежного подвешивания люстры к потолку. Также на них крепят детские качели в квартирах.

Двухраспорные анкеры имеют особенную конструкцию. Главное отличие данного крепежа в том, что при выкручивании шпильки одна распорная втулка входит во вторую. Распор осуществляется близко к концу анкера, что особенно важно, если необходимо провести закрепление в пористом материале. Благодаря тому, что крепеж фиксируется в глубине стены, обеспечивается максимально возможная фиксация.

Анкер с шестигранной головкой представляет практически такую же конструкцию что и с гайкой. Единственное отличие в том, что вместо шпильки и гайки в нем применяется обычный болт. При закручивании имеющийся на конце конус начинает тащить гильзу к шляпке болта, попутно раздавливая ее стенки. В результате он плотно сжимает гильзу и деформирует ее до полного заполнения габаритов отверстия. Данная конструкция может быть рассчитана под гаечный ключ, а также дополнительно под отвертку. Такие анкеры редко делают большими, и обычно их диаметр не превышает 12 мм.

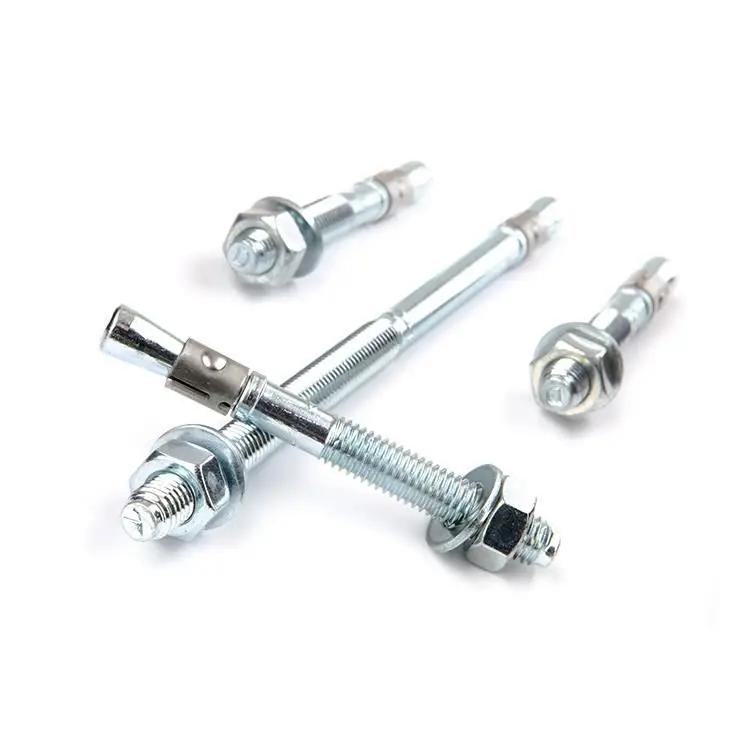

Клиновые

Клиновые анкеры представляют собой длинную металлическую шпильку, на конце которой имеется деформационная гильза. При завинчивании шпильки обеспечивается расширение маленьких лепестков. Это происходит в глубине стены далеко от лицевой части, поэтому исключается растрескивание материала.

Забивные

Забивной анкерный болт в корне отличается от прочих конструкций. Для обеспечения его раскрытия необходимо предварительно посадить саму гильзу, а уж потом вворачивать шпильку. Для того чтобы воспользоваться таким крепежом необходимо подготовить отверстие, после чего поставить в него втулку анкера. После этого уже в установленную гильзу прикладывается штырь, по которому нужно ударить молотком. Это позволяет деформировать гильзу и плотно прижать ее к стенкам отверстия. Далее штырь извлекается и закручивается болт, к которому и проводится фиксация.

Химические анкеры

Химические, или клеящиеся, анкеры являются очень надежными крепежными элементами, которые обеспечивают прочную фиксацию. Данный крепеж представляет собой набор из обычной шпильки и клея. Для использования такого крепежа проводится высверливание отверстия, которое прочищается от пыли и в последующем заполняется клеящим составом. После этого в него вставляется шпилька и оставляется до застывания. Недостаток такого крепежа заключается в том, что он долго набирает максимальную прочность. В случае с обычными анкерами, крепеж может использоваться сразу же.

Химический крепеж используется в тех случаях, когда нужно зафиксироваться в мягком или пористом материале, который не может выдержать большую нагрузку. Для того чтобы добиться максимально возможной силы удержания шпильки, необходимо правильно подготовить отверстие. Сначала сверло углубляется на требуемое расстояние, после чего круговыми движениями проводится выборка пустоты в форме конуса. Нужно сделать так, чтобы дно отверстия было значительно шире, чем его горловина. Это позволит залить больше клея. После застывания он будет не только удерживать шпильку за счет прилипания к стенкам, но и физически не сможет вырваться с отверстия, в связи с узким выходом.

Как правильно использовать обычный анкер

Для того чтобы анкер работал на полную, необходимо провести его правильный монтаж. В первую очередь нужно подобрать сверло, которое будет соответствовать диаметру анкера. Необязательно, чтобы оно было толще на доли миллиметра, поскольку при сверлении дрелью, перфоратором или шуруповертом, получаемое отверстие всегда будет немного больше, в связи с дребезжанием инструмента в руках. Стоит контролировать глубину, чтобы не перестараться, поскольку это снизит характеристики крепежа. Далее необходимо обязательно продуть отверстие, чтобы извлечь из него крошку и пыль. Сделать это можно компрессором, баллоном со сжатым воздухом, пылесосом или на крайний случай спринцовкой. Лишь после этого можно вставить анкер и затянуть его.

Некоторые строители для увеличения надежности крепежа при работе с пористыми материалами предпочитают дополнительное использование клеящих составов. В частности, применяются жидкие гвозди. Масса в небольшом количестве выдавливается в отверстие, после чего в него забивается анкерный болт. Фактически после затягивания распорки обеспечивается жесткая фиксация не только ребрами, но и клеем.

Обычно при установке анкера его довольно сложно вогнать в подготовленное отверстие. Если с этим не возникает проблем, значит отверстие получилось чрезмерно толстым и рассчитывать на надежное соединение нельзя. Если подобное случилось, то придется выбрать более толстый анкер.

Для того чтобы загнать крепеж в подготовленное отверстие его можно забить, применяя молоток. При этом нужно использовать мягкую подкладку. Если фиксируется крепеж с крючком или кольцом на конце, то бить можно и напрямую. В том случае, когда вершины анкера — это резьбовое соединение, то удары могут ему повредить. Нужно совместить на один уровень кончик шпильки и боковую часть гайки. После этого прикладывается деревянный брусок, и совершаются удары молотком. Как только крепеж зайдет до конца, можно провести его затягивание с помощью гаечного ключа.

Как можно вытащить анкерный болт

Соединение, получаемое анкером, очень надежное, но бывают случаи, когда нужда в нем заканчивается. В этом случае необходимо извлечь крепеж из стены. Это довольно трудно, но вполне выполнимо. Для работы понадобится гаечный ключ, а также зубило, молоток и плоскогубцы. Сначала нужно выкрутить шпильку таким образом, чтобы она больше не распирала гильзу. Данная процедура отличается в зависимости от устройства анкера. В одних случаях можно просто заворачивать болт, а в других ослабить гайку и с помощью молотка забивать шпильку вглубь отверстия.

После того как гильза будет освобождена ее можно будет вытащить. В большинстве случаев зацепиться за нее плоскогубцами не удастся, поэтому потребуется разрушить немного стены вокруг отверстия, в которое посажен анкер. Для этого подставляется зубило возле гильзы анкера, и делается канавка около 1 см глубиной. После этого удастся зацепиться за гильзу плоскогубцами и вытащить ее наружу.

Похожие темы:
  • Винт и гайка. Болты. Виды. Работа. Применение. Особенности
  • Дюбель. Виды. Работа.Применение. Особенности. Устройство
  • Специальный крепеж. Виды. Работа. Применение. Особенности
  • Заклепки. Виды. Работа. Применение. Выбрать. Особенности
  • Кляммер. Виды и применение. Работа и особенности. Как выбрать

диапазон выбора анкерных соединений устроит и строителя, и землеустроителя

Этот вид крепежа оказался самым эффективным при горной выработке, для крепления стен и сводов горизонтальных ходов в рудном теле. И немцы, и англичане нашли в нём сходство с «якорем». Так появился универсальный по сфере применения крепёжный элемент — анкер. Анкерный болт — металлическая деталь заворачиваемая, забиваемая или закладываемая в заранее подготовленное твёрдое основание.

Анкерный крепёж


Типичный анкерный болт представляет собой стержень от 45 до 200 мм из легированной стали (09Г2С-6), характеризующийся 6-8 категорией прочности. Болт имеет шестигранную головку и крепёжный конец с нарезной резьбой. Принципиальные особенности анкерному болту придают втулка с продольными прорезями и коническая гайка, движение которой по стержню осуществляет принцип анкеровки. Технические характеристики анкерных болтов подробно рассмотрены в данной статье.


Способ крепления анкера определяется характером полезных нагрузок, которые и осуществляют его прочную связь с конкретным по материалу основанием. Это и сила трения, и противодействие в упоре, и адгезия при использовании химических веществ или преобразования поверхности в условиях термического воздействия.


Самым дешёвым и распространённым видом анкерного крепежа является соединение с основанием на применении силы трения, которую испытывает болт в отверстии тела крепления. Для тонкостенных материалов эффективнее внешний упор, при котором наружный элемент крепёжного конца позволяет затягивать базовую основу между ним и головкой болта. Самым перспективным и универсальным по своим возможностям считается химический анкер, включающий в систему крепления синтетические смолы или клеи. Фактически, способ крепления анкера и определяет его тип.


Достоинством анкерного крепежа является возможность эффективно сочетать различные способы соединения, исходя из конкретной строительной задачи и особенностей материала соединяемых конструкций.

Классификация анкеров


Основу классификации анкеров определяют:

  • техника введения анкера в основу: забивочные, лепестковые, винтовые, бурильные;

  • по признакам заделки места крепежа: с бурением, с расширением, трубчатые;

  • по конструкционным признакам основного элемента: цилиндрические, стержневые, из проволочных прядей;

  • по срокам эксплуатации: временные и постоянные.


Механические анкеры


За простотой установки механических анкерных болтов стоит расчёт внутреннего давления, напряжения и нагрузок. Ошибка может привести к срезу болта или его вырыву, даже с частью основы. Кроме того, надо предвидеть возможный изгиб выступающей части и химические реакции на воздействия окружающей среды.

  1. Закладной анкер устанавливается в каркасе сооружения перед заливкой бетона или в каменной стене во время её возведения. Этот вид крепежа рассчитан на высокие нагрузки, установка сопряжена с определёнными сложностями и материальными вложениями.


  2. Распорный анкер осуществляет соединение за счёт силы трения конического элемента (гильзы, капроновой втулки, пружинного кольца) распираемого поступательным движением болта. Используется для крепления массивной конструкции на основу из бетона, кирпича или камня. Двухраспорный анкер, обычно имеет две гильзы и осуществляет более надёжное соединение. Еще больше информации о данных анкерах здесь.


  3. Забивной анкер предполагает распор металлической надрезанной втулки при забивании в неё крепёжного стержня. Выполняется вручную или с помощью пневматического инструмента. За счёт фрикционного соединения очень эффективен при работе с плотными основаниями. Об забивных анкерах читайте в этой статье.


  4. Клиновой анкер, оригинальный по своей конструкции, устанавливается в сверлёное отверстие путём забивания и вкручивания болта с металлической муфтой до получения максимального уровня сопротивления, обусловленного силой трения. Обладает способностью выдерживать большие нагрузки. Особенности клиновых анкеров рассмотрены в отдельной статье.


  5. Анкерный болт с кольцом или крюком — механический тип анкера, предназначенный не только для преодоления внутренних нагрузок, но и внешних, если учесть, что его используют для подвесных конструкций, крепления тросов, цепей и шарнирных систем. Устанавливается способом забивного или клинового анкера. Более подробно о таких анкерах читайте тут.


  6. Рамный анкер — облегчённый вариант анкерного болта для крепежа пластиковых и деревянных конструкций оконных рам, а также щелевого кирпича, бетона, камня. Особенность — форма головки, позволяющая уровнять её с поверхностью основания. Соединение расклинивается за счёт латунной или стальной цанги. Подробнее рамные анкера мы рассмотрели в данной статье.


  7. Анкер-шпилька — крепёжный элемент, имеющий два крепёжных конца. Затяжка соединения осуществляется с помощью гайки. Используется для монтажа несущих консолей, тяжеловесных конструкций, кабеля, антенн, мачт, ограждений к полнотелому основанию и перегородкам. Более подробно о анкер-шпильке гайке рассказано тут.


  8. Анкер фасадный предназначен крепить элементы навесных фасадов. Имеет муфту из полиамида и оцинкованный шуруп. Головка шурупа за счёт шайбы прижимает облицовку фасада. Подробнее о фасадных анкерах читайте в этой статье.


  9. Анкер потолочный, функционирует по принципу клинового, имеет ушко. Компактен, надёжен, используется для монтажа подвесных конструкций, люстр и светильников. Подробнне о них читайте здесь.


  10. Пружинный анкер — облегчённый крепеж для тонкостенных конструкций. Крепление осуществляется за счёт разворачивание пружины, проходящей через отверстие. Поступает в продажу с крюком или кольцом для использования в обустройстве интерьера.

Химические анкера


Этот вид крепежа к силе трения и упора добавил ещё и надёжности силы склеивания, которую обеспечивает использование синтетических смол и клеёв. К ведущим достоинствам анкерного крепежа добавились новые:

  • создание крепежа- монолита:


  • пригодность для наружных и внутренних работ;


  • исключительная эффективность в крепеже рыхлых и тонкостенных материалов, на краю конструкции;


  • стойкость к вибрации;


  • компактность упаковки;


  • большие сроки эксплуатации.


Предложения ведущих фирм HILTI, BIT и Chemofast насытили отечественный строительный рынок уникальными марками химических составов для анкерного крепежа, которые расцениваются как ноу-хау в этой области.


Простые в использовании, доступные в цене, химические анкеры доказали свои преимущественные свойства.

Пластиковые анкеры


Пластиковые анкеры — разновидность анкеров, применяемых в землеустройстве. Крепёжные элементы, произведены как цельнолитые изделия из композиций на основе полимера, обладающие ударопрочностью и морозостойкостью. Представляют собой стержень от 60 до 120 см длинной. Комплект состоит из пробойников, пластиковых анкеров и АТРклипов (для анкерирования ячеек), шнура из полиамида.


Анкер имеет Те-образную форму, в грунт забивают его пробойником. В монтаже с АТРклипом, позволяет протянуть полимерный трос для закрепления георешётки. Будучи несущим элементом, пластиковый анкер устанавливается до отстыпки грунта.


Он не боится грунтовых вод, коррозии, воздействия химических веществ. Используется при строительстве трубопроводов, дорожных насыпей, укрепления берегов водоёмов.

Грунтовые анкеры


Это гиганты среди анкерных соединений: длина стержней достигает 15 -22 метра, что обусловлено их практическим назначением. Грунтовые анкеры используются для укрепления откосов строительных котлованов и обеспечения безопасности строительных работ производимых рядом с ними, а также для устройства подпорных стенок и укрепления оползней.


В процессе работ закладывают высокопрочную винтовую арматуру анкера в пробуренное под углом 40 градусов отверстие, закрепляя его нижний конец бетоном. Натяжение анкера до необходимой прочности осуществляют с помощью домкрата, закрепляют конусными гайками поверх анкерных плит.

Анкеры для устройства фундамента


Чтобы увеличить сцепление конструкций с фундаментом используют фундаментные болты: съёмные, глухие и закладные. Их делают прямыми, изогнутыми, составными или даже в соединении с анкерной плитой, что позволяет монтировать прямо в жидкий бетон. Самые большие сложности с установкой глухих болтов: их положение точно выверяют с помощью стальных кондукторов (стоек и связей), поскольку после заливки бетоном уже ничего нельзя поправить.

Анкер регулировочный по высоте


Такой вид крепежа востребован там, где сочетание конструкций из разных материалов предполагает разные характеристики усадки. За счёт двух стальных площадок на резьбовом стержне, гаек и шайб он позволяет урегулировать горизонтальное положение конструкции относительно основания.


Регулировочные анкеры могут различаться величиной площадок, размером анкер-шпильки, весом и ценой. Материал для такого анкерного болта — легированная сталь с оцинковкой поверхности.

Классификация анкеров по материалу соединяемых конструкций

  1. Для листовых материалов: панели ДСП,гипсокартон и т. п.

  2. Для плотных материалов: природный камень, бетон, кирпич.

  3. Для пустотелых материалов: пенобетон, газобетон, щелевой кирпич.


В зависимости от массы соединяемых конструкций и материала выбирается способ анкерного соединения или комплексный подход к его использованию.

Установка анкерных болтов


Нет такого объекта строительства и вида материала, для которого нельзя было бы применить анкерное соединение. Фундамент, потолок, пол, стены, внутренние перегородки, элементы конструкций, сантехнические устройства, коммуникационные разводки — места доступные для быстрого и дешёвого способа крепления с помощью анкера-дюбеля. Установка анкера доступна и профессионалу, и домашнему умельцу. Всё необходимое для этого вида работ в изобилии представлено на строительном рынке.

Расчёт нагрузок анкерных болтов. Цены


Расчёт ведётся на основании соотношения размеров болта, его категории прочности и разрушительных сил (динамические нагрузки), спровоцированных массой соединяемых конструкций (статические нагрузки):

  • вырывающая сила;

  • изгибающий момент;

  • крутящий момент;

  • комбинированные нагрузки.


Из чего складывается цена на анкерные болты.


Разброс цен на рынке строительных материалов всегда позволяет товару найти своего покупателя. При сопоставлении прайс-листов, видно, что цены на анкерные болты складываются из различий:

  • в величине изделия;

  • по назначению;

  • по материалу;

  • в величине закупочной партии

  • инновационных модификаций;

  • популярности производителей.


Статья взята с ru-house.net

виды, назначение, применение, конструкция, типы, допустимая нагрузка

Самораскрывающиеся грунтовые анкера

Данные анкера применяются для крепления растяжек с использованием новых технологий. Пластины предназначены для принятия растягивающей нагрузки. Их погружают в грунт, используя ударный или вибрационный способ.

Применение:

  1. Постоянное или временное крепление функциональных линий электропередач и телефонных сетей, которые крепятся на растяжках матч. Анкеры необходимы для установки горнолыжных подъемников и ветряных генераторов.
  2. Фиксация неизменного, правильного положения труб и трубопроводов согласно проектам. Кессоны и резервуары также иногда закрепляют с помощью данных средств.
  3. Днища доков, основания колодцев надежно прикрепляются к основе. Самораскрывающимися анкерами фиксируют и ровно устанавливают основания, на которых возводятся подземные сооружения.
  4. Активно применяются для строительства подземных устройств, конструкций и коммуникаций. Фундаментные плиты и шпунтованные ограждения укрепляются, иногда крепятся к поверхности. Котлованы, подпорные стенки и элементы траншеи также разрабатываются по плану, предусматривающему страховку надежности креплений данными анкерами, иногда основным методом крепления для конструкции являются именно они.
  5. Открытые и полузакрытые способы работ иногда применяются для закрепления несущих стен тоннелей, где также используются данные анкера.
  6. Во время сооружения фундаментных мостов, формирования эстакад. Анкера необходимы, когда есть надобность в усилении уже существующих сооружений.
  7. Некоторые операции, входящие в функционал дорожных или ландшафтных работ, нуждаются в надежном креплении элементов.
  8. Используются в постройке и поддержании гидротехнических сооружений, таких как набережные, причальные стенки.
  9. Эрозию почв можно предотвратить, если использовать анкера, благодаря сильной, надежной фиксации георешеток и других систем, защищающих грунт от непредусмотренного движения.

Преимущества:

  1. Возможность проводить работы в ускоренном режиме, простота монтажа анкеров.
  2. Статическое испытание будет достоверно, даже если его проводить сразу после установки.
  3. В разрушении грунта нет необходимости. Специально для установки котлованов для массивных построек земля не роется, что повышает надежность сооружения и облегчает работы.
  4. Высокая несущая способность. Можно применять для возведения зданий любой тяжести и высоты.
  5. Бетонные блоки поставлять на объект и устанавливать необязательно, так как анкера держатся в земле.
  6. В процессе установки есть возможность без дополнительных затрат обеспечить максимальную точность углубления анкеров в землю даже в труднодоступных местах.
  7. В большинстве условий установки доступны для использования.
  8. Когда анкер закреплен, приведен в рабочее положение, может немедленно принимать нагрузки.
  9. Общая стоимость работ по установке считается низкой, так как не требуются затраты на бурение, поставление бетонных блоков или цементацию уже зафиксированных анкеров.

Грунтовые анкера проявили себя как мощные и качественные крепежные элементы, применяемые для любых видов построек. Для гарантии надежности и долговечности здания перед их приобретением нужно удостовериться, что поставщик имеет положенные сертификаты, при необходимости фирма проектирует и устанавливает анкера.

Правильный выбор и монтаж грунтовых анкеров сделают постройку надежной и сохранят на долгие годы.

Расход химического анкера. Их виды. Об этом читайте здесь.

А тут статья про установку анкерных болтов.

На нашем сайте https://ru-house.net/ еще много познавательных статей про строительство и обустройство дома.

Виды анкеров. Принцип работы анкера

Множество монтажно-строительных работ требуют прикрепления к конструкциям из хрупких и твердых материалов (кирпича, бетона) других элементов.

В таких случаях применяется металлическое изделие, называемое анкер, принцип действия которого заключается в создании требуемой сцепляющей силы между основанием и прикрепляемым изделием. Такой тип крепежа характеризуется надежностью, прочностью и простотой, поэтому его чаще всего используют для фиксации крупных и массивных элементов.

Принцип функционирования

Различают 3 принципа работы анкера:

  • механическая блокировка,
  • использование сил трения.

Для анкеров, использующих механическую блокировку, требуется формирование отверстий специальной формы (с внутренней полостью). Поэтому этот способ также называется анкеровкой формой.

Силы трения применяются в анкерах распорного типа, которые делятся на две категории: с контролем перемещения или крутящего момента. Монтаж первых производится забиванием конуса во втулку молотком, а вторых – разжиманием конуса к стенкам отверстия путем втягивания его во втулку с помощью крутящего момента.

Какие бывают анкера

Хотя по принципу действия различают лишь 3 типа анкеров, но по конструктивному признаку их можно разделить на большее число групп: клиновые, забивные, с гайкой, крюком, кольцом и т. д. Такое разнообразие позволяет легко подобрать наиболее эффективный крепеж для каждого конкретного случая.

Например, одним из самых распространенных является анкер клиновой, принцип работы которого заключается в распирании втулки (гильзы) клином при затягивании гайки. При этом диаметр отверстия в материале основания должен строго соответствовать размерам анкера, обеспечивая максимальную силу трения между распертой втулкой и внутренней поверхностью отверстия.

Также широко распространен принцип забивания анкер-клина, заключающийся в контролируемом распирании сердечника конусной формы в сегментированной втулке.

Другой разновидностью этих крепежных изделий являются потолочные анкера, конструктивно состоящие из металлического стержня, снабженного стопорной шляпкой и клинообразным хвостовиком, и распорного клина. Их монтаж выполняется забиванием стержня в отверстие и последующим забиванием распорного клина заподлицо со стопорной шляпкой.

Более сложными являются втулочные анкеры, состоящие из стальной втулки, внутри которой установлена распорно-тяговая система. Ее элементами являются конусная шпилька и фланцевая гайка. Такая конструкция обеспечивает большую универсальность таких анкеров, что существенно расширяет сферы их применения. Их устанавливают в подготовленные отверстия и путем затягивания гайки или болта прижимают сегментированную втулку к внутренним стенкам отверстия.

При этом следует учитывать, что при большем моменте затяжки увеличивается не только надежность крепления на вырыв, но и нагрузка на материал основания

Поэтому важно до начала монтажных работ разобраться, как работает анкер и в каких областях целесообразно применение того или иного его типа

К примеру, вышеописанные типы анкеров (использующие силу трения) не приспособлены для фиксации в пустотелых или тонкостенных строительных конструкциях. В таких случаях целесообразно крепление по принципу внешнего или внутреннего упора с помощью винтов Молли и самоустанавливающихся складных пружинных или опрокидывающихся анкеров.

Как отличаются анкеры металлические по конструкции

Анкерный болт, принцип действия которого имеет особенности для различных типов крепежных изделий, представляет собой механический фиксатор. Его особенность – увеличение поперечного размера при ввинчивании.

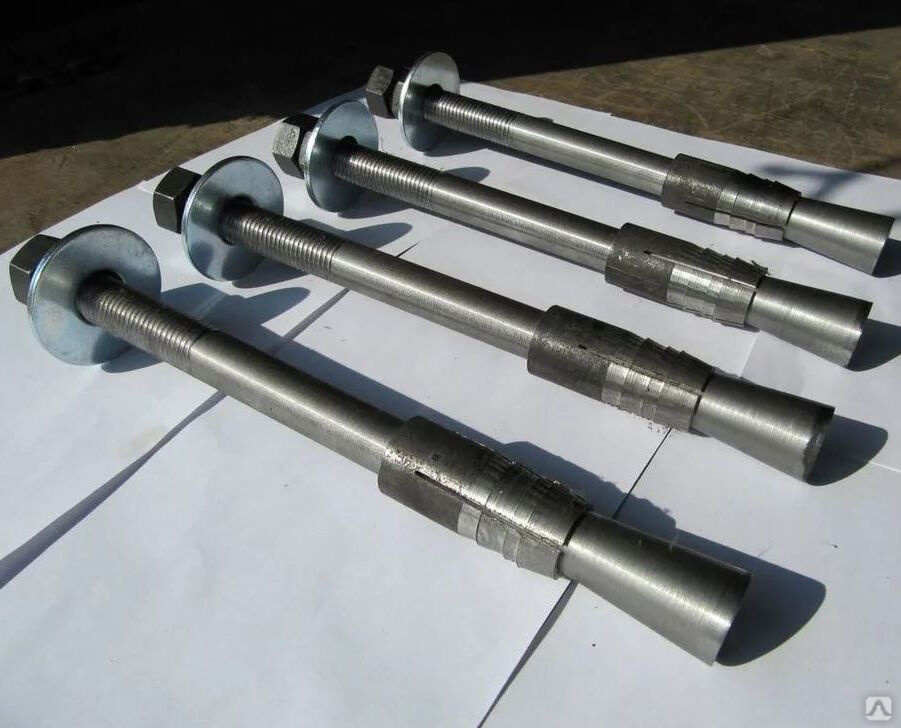

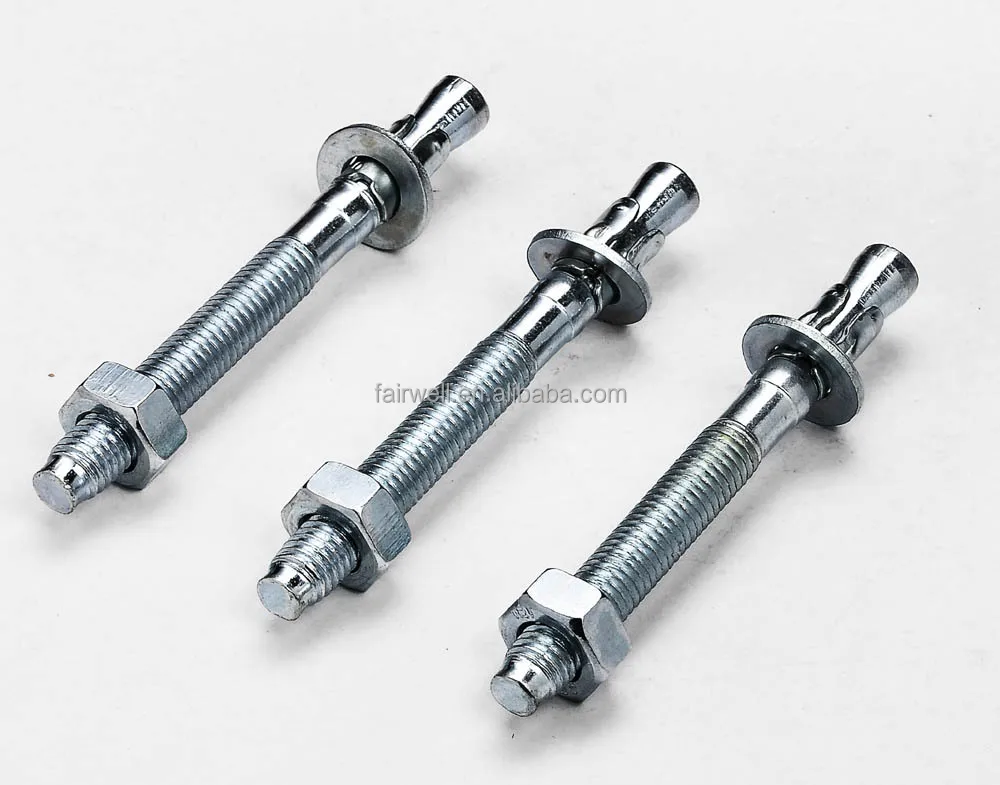

Клиновой анкер 6х100
