Виды анкерных болтов и как ими правильно пользоваться: Анкер по дереву, виды анкерных болтов и технология крепления: фото и виде инструкция

разновидности, размеры, как крепить, как демонтировать

Если нет возможности использовать шурупы и гвозди из-за повышенной плотности материала, мастера применяют анкеры. Ими крепят различные предметы и конструкции: мебель, оконные, дверные ящики. Чтобы правильно подобрать и установить крепежное приспособление, нужно знать, какие виды существуют, а также какие нюансы при монтаже нужно учитывать.

Содержание

1. Описание и особенности крепежных изделий
2. Конструкция и принцип работы
3. Сфера применения
4. Разновидности анкерных болтов
5. По назначению
6. Размеры
7. Способы закрепления
8. Конструкция
9. Демонтаж анкерных болтов

Описание и особенности крепежных изделий

Анкеры (болты) – это разновидность крепежных метизов, обеспечивающих фиксацию благодаря трению наружной поверхности о материал и увеличению распорной втулки, которое происходит при вкручивании. Внешне он напоминает болт и имеет цилиндрическую форму с конусовидным расширением в конце крепления. Распорная его часть, попадая в бетон или вглубь другой поверхности, раскрывается, что обеспечивает максимальную фиксацию между элементами.

Конструкция и принцип работы

Анкерный болт имеет особую сборную конструкцию, из-за чего нагрузка на материал носит специфический характер. Из-за расширения в стене по мере вкручивания его невозможно вытащить, как обычный гвоздь либо шуруп. При этом нагрузка создаётся на небольшой площади, а не в одной точке. Чтобы усилить фиксацию, дополнительно устанавливаются металлические пластины, распространяющие нагрузку на большую часть поверхности.

Редко

75%

Часто

20.45%

Постоянно

4.55%

Проголосовало: 44

Сфера применения

Анкерные изделия давно и успешно применяются в строительстве и в других сферах деятельности человека:

• Землеустройство. Анкеры из пластика применяют для укрепления береговых линий, упрочнения дорожных насыпей, трубных проводов.
• Медицина. В стоматологии при протезировании зубов анкерные штифты встраиваются в десну и укрепляют зубной корень.

Подобные приспособления широко применяются в промышленности на различных предприятиях: судостроение, авиапромышленность, транспорт, производство товаров и пр.

Выдерживают большие нагрузки

Качество фиксации

Износостойкость

Долговечность

Стоимость выше, чем у других крепежей

Сложность установки

Разновидности анкерных болтов

По срокам эксплуатации анкеры разделяют на временные и постоянные. Каждый из этих видов подразделяется в зависимости от метода крепления, материала, с которым происходит контакт, размеру, материалу изготовления.

По назначению

Так как сфера применения анкеров довольно широкая, по материалу основания их разделяют:

• Для полнотелых прочных материалов. Это может быть анкерный болт по бетону, кирпичу, камню.
• Для ячеистых хрупких блоков.

Также имеются приспособления, предназначенные для крепежа конструкций к гипсокартону, дереву, древесно-волокнистым и стружечным плитам.

Размеры

По длине и диаметру крепежные анкерные болты бывают:

• малые: с максимальной длиной до 5,5 см и диаметром до 0,8 мм;
• средние: длиной до 12 см и диаметром до 12 мм;
• большие: длиной не более 22 см и диаметром 24 мм.

Способы закрепления

Химический анкер

Крепиться анкерные болты могут двумя способами: механическим и химическим. У механических фиксация происходит, благодаря непосредственному воздействию рабочей части болта на основание.

• Клиновые. Имеют вид длинного стержня, в конце которого размещается деформирующая гильза. После вкручивания лепестки гильзы расширяются, за счёт чего анкер может выдерживать огромные нагрузки.
• Распорные. Стандартный вид болтов-анкеров, выполненный в виде стержня с конусовидным окончанием. Под воздействием поступательных движений стержень распирает гильзу, создавая надёжное фиксирующее крепление.

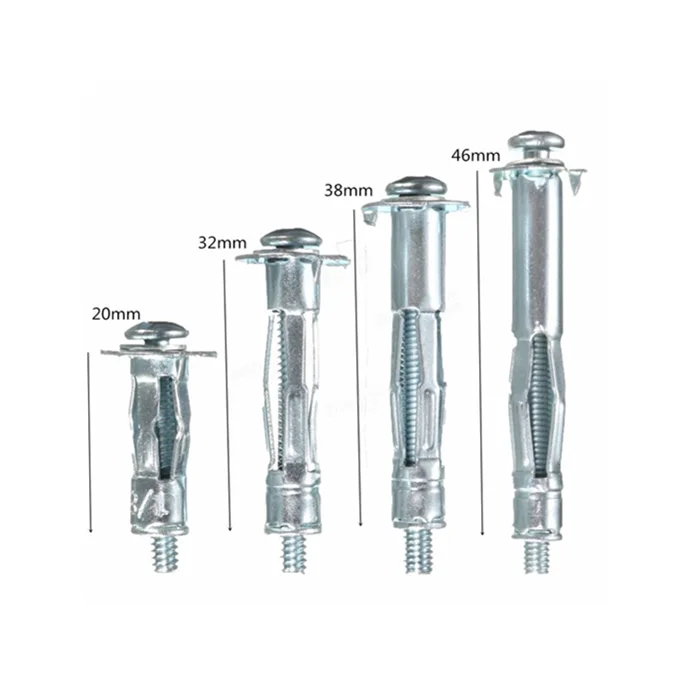

• Винтовые. Ещё одно название – болты Молли. Применяются при креплении пустотелых конструкций, имеющих низкую несущую силу. Оборудуются цангой, которая при закручивании упирается в материал с противоположной стороны.
  Клиновой Распорный Винтовой
• Втулочные. Состоят из нескольких элементов, включая цангу и расклинивающую часть. Во время закручивания анкера, расклинивающая часть входит в цангу, после чего происходит её распирание.
• Разжимные. Состоят и резьбовидного стержня, 4 продольных лепестков, оснащенных пружинным колечком, и гайкой у одной из сторон. Вращение стержня приводит к раскрыванию гайки и разжиманию лепестков, за счёт чего происходит расширение и закрепление под воздействием силы трения.
• Пружинные. Используются при работе с тонкими материалами и зачастую оснащаются крючком. Расширение происходит благодаря разворачиванию пружины.
  Втулочный Разжимной Пружинный

Химические – дополнительно используется клейкий состав из полиэфирных смол. Такие анкеры не подлежат вторичному использованию и отличаются максимальной надёжностью крепления.

Конструкция

Механические анкерные болты подразделяют на несколько видов.

• С гайкой. Наиболее простой вид распорного крепёжного приспособления, имеющего конусообразный наконечник, гильзу, гайку и четыре выреза. Гайка служит фиксатором, с помощью которого болт входит в посадочное место. Как только стержень начинают вкручивать, гайка проворачивается по направлению часовой стрелки. В итоге гильза распирается, плотно закрепляя конструкцию.
• С крючком. Головка такого болта имеет вид крюка. Используется крепеж для тяжеловесных конструкций с фиксацией к плотным материалам (камень, бетон, кирпич). Принцип работы не отличается от стандартных анкеров – при вкручивании фиксирующая гайка деформируется, закрепляясь в посадочном гнезде.
• С кольцом. Анкер, зачастую применяемый для монтажа осветительных потолочных приборов, а также электрических кабелей. Внешний конец анкера представляет собой ушко, на которое подвешиваются устройства. Крепление осуществляется стандартно – фиксирующая гайка в конце позволяет раскрыться гильзе и запереть её в нужном углублении.
  С гайкой С кольцом С крюком
• С шестигранной головкой. Анкер под отвертку считается аналогом анкера с гайкой. Однако вместо стержня с гайкой применяется обычный болт. Его закручивают гаечным ключом либо отвёрткой, после чего гильза деформируется, что позволяет заполнить стенки углубления и создать надёжное крепление.
• Двухраспорные. В конструкции задействованы две гильзы (короткая и длинная). Короткая входит в длинную конусовидным концом. Как только происходит завинчивание гайки, короткая гильза распирается, что распирает длинную гильзу. Такие приспособления могут иметь конец в виде крюка или кольца. Зачастую их используют для повышения прочности крепления.
• Гвоздевые. Используются для работ с твёрдыми материалами при креплении конструкций с небольшим весом. По форме напоминают полый гвоздь, внутри которого спрятана расклинивающая часть. Болт вбивается молотком или при помощи электроинструментов.
  С шестигранной головкой Двухраспорный Гвоздевой

Демонтаж анкерных болтов

Чтобы извлечь анкерный болт, можно использовать несколько эффективных приёмов:

• Открутить гайку на шпильке и постараться забить её как можно глубже, чтобы она свернула распирающую часть обоймы.
• Рассверлить соединение фиксирующей гайки со шпилькой, чтобы она больше не распирала гильзу. Сначала необходимо вытащить обойму, а после – весь болт.
• Просверлить отверстие в центре шпильки-болта, в котором происходит нарезание резьбы. В это отверстие вводится болт, который нужно зафиксировать. Удерживая его, прокрутить гайку на основной шпильке, чтобы произошло проворачивание одновременно с обоймой.
• Шпильку вбить максимально в гильзу, а вместе с ней – фиксирующую гайку. При этом вокруг головки анкера разбить бетонную поверхность вглубь на 1 см. После вытащить изделие при помощи пассатижей.
• Если анкер изготовлен не из металла, его можно выкрутить из стены дрелью. Однако разрушения материала придётся устранять в большом объёме с использованием шпаклевки и цементного раствора.

виды, назначение, применение, конструкция, типы, допустимая нагрузка

Анкер относится к группе специальных крепежных приспособлений, которые активно используются в строительстве объектов различного назначения.

Крепеж получил свое название от немецкого «Anker», что в переводе значит «Якорь». И это не зря, поскольку он способен справиться с такими задачами, которые не под силу другим типам крепежных элементов: болтам, винтам, саморезам и даже дюбелям.

Конструктивно анкер состоит из двух частей: центрального резьбового ствола с гайкой либо шестигранным оголовком и распорной гильзы (см. фото).

Анкера используются при работе с твердыми материалами. К ним относятся: тяжелый и легкий бетон, натуральные и искусственные камни, полнотелый кирпич.

Сфера применения анкерных устройств в строительстве связана с креплением тяжелых узлов и конструкций к плотной основе, а также при производстве ремонтных и реконструкционных работ.

Понятие, назначение и применение анкерных крепежей

Анкер — разновидность крепежных изделий, которая вбивается, вворачивается или вводится в основание и способно не только закрепляться в нем, но и удерживать дополнительную конструкцию.

В переводе с немецкого анкер означает «якорь». По способу воздействия на основание крепеж подобного типа действительно напоминает якорь — рабочая часть анкера при закреплении расширяется и удерживает соединение на основании.

Крепеж подобного типа применяется при работе с твердыми материалами оснований — бетоном, кирпичом, природным камнем. Анкер позволяет удерживать достаточно массивные либо испытывающие динамические нагрузку конструкции, например, сантехнические изделия, кондиционеры, настенные телевизоры, спортивный инвентарь, подвесные потолки и т. д.

Мнение эксперта

Торсунов Павел Максимович

Универсальность и надежность анкерного соединения позволяет использовать их и при работе с другими материалами. Например, существуют анкеры для крепления в пористых и облегченных материалах, для соединения мебельных элементов. Подобный тип крепежного соединения нашел свое применение даже в стоматологии — анкерный штифт фиксируется в корневом канале зуба и служит опорой для пломбы или микропротеза.

Установка анкерных болтов

Нет такого объекта строительства и вида материала, для которого нельзя было бы применить анкерное соединение. Фундамент, потолок, пол, стены, внутренние перегородки, элементы конструкций, сантехнические устройства, коммуникационные разводки — места доступные для быстрого и дешёвого способа крепления с помощью анкера-дюбеля. Установка анкера доступна и профессионалу, и домашнему умельцу. Всё необходимое для этого вида работ в изобилии представлено на строительном рынке. Подробнее про монтаж анкерных болтов читайте здесь.

Укладка ондулина своими руками. Об этом рассказано тут. А здесь статья о том, как покрыть крышу рубероидом.

В этом разделе много познавательных статей про фундамент для вашего дома.

Конструкция анкеров, отличие от других крепежных соединений

Классический анкер является комбинированной металлической конструкцией, состоящей из нераспорной (корпуса или основания) и распорной (рабочей) частей. Основание может представлять собой болт, винт, шпильку или гвоздь, распорная часть может иметь форму втулки, конуса, гильзы и т. д. При использовании крепежного элемента рабочая часть расширяется и за счет трения и сопротивления материала удерживает конструкцию в материале основания.

Основное отличие анкера от близкого по конструкции и назначению дюбеля состоит в материале изготовления. Дюбель состоит из мягкой части, как правило, пластиковой, в которой зафиксирован крепежный элемент, например, саморез. Принцип закрепления дюбеля основан исключительно на силе трении между рабочей поверхностью крепежного соединения и основанием.

Так как анкер обычно изготовлен из легированной стали либо иных металлов (латуни, алюминия), то его принцип закрепления основан не только на трении между основной и рабочей частями, но и на сопротивлении материала. Анкеры способны выдерживать более серьезные динамические нагрузки, чем крепежные соединения с использованием дюбеля.

Анкер регулировочный по высоте

Такой вид крепежа востребован там, где сочетание конструкций из разных материалов предполагает разные характеристики усадки. За счёт двух стальных площадок на резьбовом стержне, гаек и шайб он позволяет урегулировать горизонтальное положение конструкции относительно основания.

Регулировочные анкеры могут различаться величиной площадок, размером анкер-шпильки, весом и ценой. Материал для такого анкерного болта — легированная сталь с оцинковкой поверхности.

Подробнее об анкере регулировочном по высоте читайте в специальной статье.

Допустимые нагрузки

Рабочие нагрузки всех разновидностей анкерных крепежей должны составлять не более 25 % от максимальной нагрузки на вырывание при использовании в бетоне с прочностью 200-250 кгс/см2 (соответствует маркам бетона M200 и M250). При увеличении прочности бетона пропорционально возрастает и рекомендуемая нагрузка крепежей. При наличии в бетоне трещин нагрузка на вырывание умножается на коэффициент 0,6.

Советы по выбору и установке

Какой анкер лучше для бетона, зависит от плотности материала основания и проектной нагрузки на крепёж. Неправильный подбор – это риск разрушения соединения. Возможно как разрушение самого основания, так и изгиб либо вырыв анкера. Последствия в виде снесённой ветром крыши, обрушившейся фасадной отделки или упавшего кухонного шкафа несоизмеримы со стоимостью даже самых дорогих метизов.

При наличии проектной документации необходимо строго следовать её указаниям и использовать крепёж рекомендованных марок. В маркировке зашифрованы такие параметры, как диаметр резьбы или втулки анкера, его длина, диаметр бура для изготовления установочного отверстия, максимальная толщина прикрепляемого элемента.

При отсутствии проекта крепёж выбирают по техническим характеристикам, указываемым производителями в таблице основных параметров. Эти таблицы составляются на основании испытаний и содержат в себе такие сведения, как минимальная вырывающая сила, максимальный крутящий момент при анкеровке, допустимый изгибающий момент.

Сводная таблица параметров для распорных анкеров Источник krep54plus. ru

Основное правило при выборе: чем меньше плотность материала, тем больше должна быть площадь распора. И чем тяжелее прикрепляемая конструкция, тем более мощный нужен крепёж. Например, короткие забивные анкеры можно применять только для твёрдого бетона.

Определённые правила существуют и для выбора расстояния между точками крепления. Оно должно быть не меньше, чем 4 длины анкера, а при монтаже у края бетонного основания – не меньше двух его длин.

Но в реальности соблюдать эти рекомендации получается не всегда. Например, расстояние между монтажными отверстиями в кронштейнах для подвешивания телевизоров и другой бытовой техники обычно небольшое. А иногда крепить детали приходится близко к внешнему углу стены.

В таких случаях рекомендуется выбирать двухлепестковые распорные анкеры и располагать их в отверстии так, чтобы при расклинивании они создавали нагрузку вверх и вниз, а не по направлению друг к другу или к краю основания.

Правильное положение анкера при небольшом шаге между точками крепления по горизонтали Источник krepezhinfo. ru

Для химических анкеров таких ограничений не существует – они не ослабляют структуру материала, а наоборот, делают её более прочной.

Классификации

По срокам эксплуатации выделяются анкеры:

• Постоянные.

• Временные.

По размерам крепежные элементы разделяются на:

• Малые (длиной до 5,5 см и диаметром до 0,8 мм).
• Средние (длиной до 12 см и диаметром до 1,2 см).
• Большие (длиной до 22 см и диаметром до 2,4 см).

По материалу основанию выделяются анкеры:

• Для плотных бетонных, кирпичных или каменных материалов.
• Для пустотелых кирпичных и бетонных оснований.
• Для листовых материалов — гипсокартона, древесно-стружечных и древесно-волокнистых плит.

По способу крепления выделяются:

• Механические

Крепление осуществляется за счет прямого механического воздействия рабочей части анкера на основание (расклинивания, трения, упора, сопротивления материала и т. д.).

• Химические

Дополнительно используют механизм (силу) склеивания, при закреплении применяется клей на основе полиэфирных смол.
Какой анкер используете Вы?

ХимическийМеханический

Механические анкеры по технике введения в основание разделяются на следующие типы:

• Клиновые.
• Распорные.
• Забивные.
• Винтовые.

• Втулочные.
• Разжимные.
• Пружинные.

Распорные

Распорные анкеры — классическая разновидность данного вида крепежа. Представляют собой стержень в виде болта или шпильки с конусовидным окончанием и внешним элементом в виде гильзы, втулки или пружинного кольца. Конический элемент под воздействием поступательного движения стержня распирает гильзу и закрепляет конструкцию в основании.

Разжимные

Разжимной анкер состоит из резьбового стержня, в качестве которого могут выступать болт, шпилька или винт, и гильзы, состоящей из 4 продольных лепестков с пружинным кольцом и конусной гайкой с одной из сторон. При вращении стержня конусная гайка разжимает лепестки гильзы, в результате чего анкер расширяется и закрепляется в основании за счет силы трения.

Клиновые

Клиновые крепежи представляют собой длинный стержень, на конце которого размещена деформационная гильза. После завинчивания стержня в высверленное отверстие происходит расширение лепестков гильзы. Данный вид крепежа способен выдерживать большие нагрузки.

Пружинные

Пружинные анкеры применяются при работе с тонкостенными основаниями, например, при обустройстве интерьера. Зачастую пружинные анкеры применяются в качестве потолочных и оборудуются крюком. Закрепления анкера происходит за счет разворачивания пружины.

Винтовые

Винтовые анкеры, или болты Молли, используют при работе с пустотелыми конструкциями с низкой несущей способностью — пустотелым кирпичом, гипсокартоном, древесно-стружечными и древесно-волокнистыми плитами и т. д. Болт Молли оборудуется специальной цангой, которая при затягивании болта раскрывается и упирается в материал с обратной стороны.

Втулочные

Анкеры втулочного типа состоят из 3 или более элементов, основным из которых является цанга — пружинная разрезная втулка. Также в конструкцию втулочного анкера входят расклинивающий элемент и стержень с резьбой. При закручивании анкера расклинивающий элемент входит в цангу и распирает ее, тем самым закрепляя крепежный элемент в основании.

Забивные

Основу забивного анкера составляет металлическая деформационная гильза с коническим отверстием, разрезами на корпусе и внутренней резьбой. В нижней части гильзы устанавливается боек. Гильза устанавливается в просверленное отверстие вручную или с помощью пневматического пистолета. При ударе по внешнему окончанию гильзы она деформируется, после чего в гильзу вкручивается болт или шпилька, необходимая для крепления какого-либо объекта.

Маркировка

Для того, чтобы определиться с выбором тех или иных анкеров для бетона, размеров, можно рассмотреть маркировку изделий. Допустимая нагрузка указывается в сертификатах на изделия, а на ценниках — физические параметры, которые нужно соблюдать при использовании крепежа. Расшифровка на примере продукта М8 10/35*90 выглядит так:

• М8 — диаметр резьбы, нанесенной на стержень болта или шпильки;
• 10 — диаметр посадочного места и сверла для его высверливания;
• 35 — допустимая толщина закрепляемой конструкции;
• 90 — минимальная величина углубления отверстия под якорный фиксатор.

Сверло по бетону Источник www.texnik52.ru
Размеры анкерных болтов по бетону различаются в зависимости от назначения. Так, для бытовых нужд достаточно ограничиться диаметром в 12 мм, а длиной 20 см. Для тяжелых конструкций параметры увеличивают до 20 мм и 35 см соответственно. Это говорит о том, что толщина для закрепляемых конструкций может быть равной 1,5-6 см, а для несущего основания — 5-30 см.

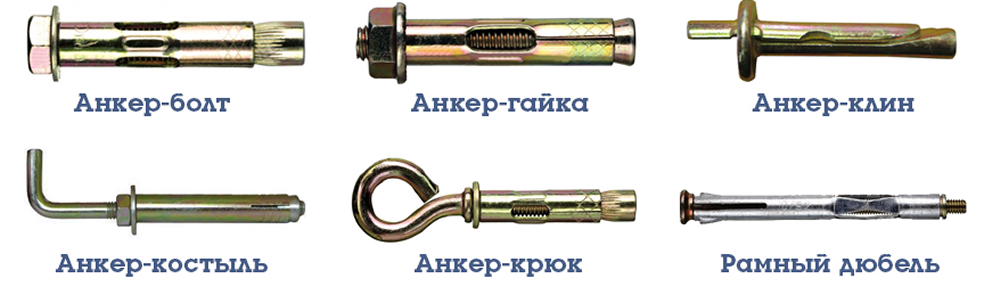

Основные конструкции механических анкеров

По своей конструкции механические анкеры также распределяются на следующие основные разновидности.

Болт с гайкой

Простейший вид распорного крепежа, представляющий собой стержень (болт) с конусообразным концом, гильзой с четырьмя вырезами и гайкой. Гайка выступает в роли фиксатора — с ее помощью конструкция фиксируется в заранее высверленном посадочном отверстии, диаметр которого равен диаметру гильзы. После вбивания стержня в отверстие гайка поворачивается по часовой стрелке, тем самым двигая стержень наружу. Конусовидный конец шпильки распирает гильзу в районе вырезов, тем самым закрепляя конструкцию в отверстии.

Анкерные болты выпускаются различных размеров: диаметр стержня составляет от 6 до 28 мм, длина — от 60 до 300 мм. Анкерные болты применяются при работе с плотными материалами (бетоном, кирпичом, камнем).

Болт с кольцом

Потолочный анкер, обычно использующийся для прикрепления светильников, люстр на потолок, тросов, электрических кабелей, подвесных потолков и т. д. Крепеж такого типа в порядке исключения может использоваться и на стенах.

Все отличие такого крепежа от анкерного болта с гайкой состоит в том, что его внешний конец заканчивается ушком, необходимым для подвешивания навесного устройства или изделия. Крепление подобной конструкции осуществляется в аналогичном порядке: фиксирующая гайка, находящаяся непосредственно за окончанием в виде кольца, позволяет распереть и зафиксировать гильзу в отверстии.

Болт с крючком

Крепежный элемент в виде болта, имеющий головку в форме крюка. Применяется для крепления конструкций большого веса к полнотелым бетонным, каменным или кирпичным основаниям. Принцип крепления аналогичен другим соединениям в виде болта с гайкой — после затягивания фиксирующей гайки гильза деформируется и закрепляется в высверленном отверстии.

Болт с шестигранной головкой

Анкер подобного типа является аналогом болта с гайкой, однако здесь вместо стержня (шпильки) и гайки используется стандартный болт. При закручивании болта с помощью гаечного ключа конусообразный конец деформирует гильзу, тем самым заполняя стенки отверстия и закрепляя конструкцию в нем. Также может выпускаться в варианте для закручивания отверткой.

Двухраспорные

Двухраспорные механические анкерные соединения — еще один распорного болта с гайкой. Отличие состоит в том, что в конструкции используется две гильзы (втулки, муфты) — короткая и длинная. Короткая входит внутрь длинной своим конусовидным концом. При завинчивании гайки короткая гильза распирается конусовидным окончанием стержня и, в свою очередь, распирает длинную гильзу. Двухраспорные анкеры также могут иметь окончание в виде кольца или крюка. Анкеры подобной конструкции применяются для повышения надежности крепления.

Гвоздевые

Анкеры гвоздевого типа применяются при работе с кирпичными, бетонными и каменными основаниями и предназначены для крепления легких конструкций. Они имеют форму полого гвоздя, внутри которого размещается расклинивающий элемент. Анкер вбивается в отверстие вручную или с помощью электроинструмента.

Анкер забивной

Конструктивное исполнение анкера забивного включает следующие компоненты:

• металлическая втулка с прорезями;
• распорный элемент. Он находится внутри еще одной втулки.

Внутренняя резьба выполнена в форме конуса. Технологические прорези необходимы для образования лепестков, которые во время забивания в анкер распорного компонента выполняют функцию распорок. Именно они удерживают данный крепеж в отверстии во время эксплуатации.

Технические характеристики наиболее ходовых номенклатурных позиций анкера забивного представлены в таблице. Единица измерения – миллиметры.

Глубина анкеровки равна длине изделия.

Характеристики сопротивляемости анкера забивного указаны ниже.

Установка данного изделия осуществляется методом предварительного монтажа.

Химические

Химические анкеры — разновидность крепежных элементов, которые кроме силы трения и сопротивления материала также используют силу склеивания посредством использования синтетических смол.

Тем самым обеспечивается дополнительная фиксация. Химический крепеж применяется при закреплении особо тяжелых конструкций либо при работе с пористым и мягким материалом.

Мнение эксперта

Торсунов Павел Максимович

Химический анкер обычно представляет собой стандартную шпильку. После высверливания отверстия его стенки продуваются и покрываются клеящим составом, после чего вставляется анкер. Недостатком химических анкеров является невозможность использования крепежа сразу — необходимо подождать, пока клеящий состав наберет максимальную прочность.

Коротко о главном

Анкерный болт по бетону предназначен для фиксации тяжелых конструкций и оборудования.

Механические анкера различаются по строению. Они могут быть забивными, распорными, клиновыми, раздвижными и рамными. Применяются они для работы с плотными или пористыми основаниями.

Химические анкера бывают ампульными или инъекционными. Первые имеют стеклянный дюбель и небольшое количество жидкой массы. Подходят для монолитного бетона. Вторые актуальны для любого основания, так как смолистое клейкое вещество заполняет практически все пространство посадочного места пока не начнет затвердевать.

Определиться с выбором анкеров по размеру позволит маркировка, по несущей способности — сопроводительная документация.

Оценок 0

Прочитать позже

В землеустройстве

Анкерные изделия, изготовленные из пластика, нашли применение в землеустройстве и используются для укрепления берегов, устройства дорожных насыпей и трубопроводов.

Крепежные элементы обладают повышенной ударопрочностью и морозоустойчивостью, способен противостоять воздействию грунтовых вод, опасных химических веществ и коррозии.

Пластиковые крепежные элементы имеют T-образную форму длиной от 60 до 120 сантиметров. При вбивании в грунт и монтаже АТР-клипа крепежные элементы соединяются полимерным тросом и образуют объемную георешетку.

Крепеж для полых материалов

Двухраспорные анкера – металлоизделия, состоящие из стальных втулок, надетых на шпильку. При затягивании гайки на внешней стороне, втулки, находящиеся внутри расходятся, гильза деформируется по всей поверхности, т. к. втулки расходятся в разных распорных зонах, что обеспечивает надежную фиксацию в стене, анкера такого типа практически невозможно извлечь после установки.

Анкера «Бабочки» с механизмом распора подходят для легких конструкций, ими крепятся детали интерьера (картины, бра, полки) к плоским материалам не тоньше 10 мм (гипсокартон, ДСП, фанера).

«Крылья» анкера раскрываются и плотно фиксируются на обратной стороне материала, Надежность узла, зависит от основы, в которую вкручивается анкер.

При выборе анкерных изделий необходимо учитывать: особенности материала как анкера, так и базовой поверхности, вес фиксируемого оборудования, принципы установки и конечно запастись необходимым инструментом.

Стоматологические анкерные штифты

Анкерное крепление используется и в стоматологии при эндодонтическом лечении и протезировании зубов. Укрепленные штифты, изготовленные в соответствии с анкерной системой, размещаются внутри корневого канала зуба и укрепляет корень зуба и его видимую часть. Тем самым происходит протезирование зуба, препятствующее доступу бактерий в корневую систему и противостоящее механическому воздействию, которое способно разрушить зуб.

Стоматологический штифт крепятся к зубу по типу якоря и бывают нескольких видов:

• Активные — формируют нарезку на стеках канала благодаря наличию резьбы, крепление происходит за счет силы трения.
• Пассивные — прикрепляются за счет фиксирующего цемента.
• Полуактивные — крепятся за счет цемента и резьбы на ограниченной части штифта.

Часто применяемые виды анкеров

Изделия подразделяют по виду применения на:

— синтетический (химический) – имеет в конструкции капсулу с клеем, разрушающуюся при вкручивании болта. Клей вытекает и скрепляет стенки канала с болтом после высыхания состава. Недостатком является необходимость ожидания засыхания клея, после которого только можно «загружать» изделие. Достоинства неоспоримы – прочная фиксация и надёжное удерживание как в монолитных, так и в лёгких стеновых основаниях;

Общие рекомендации

Для того, чтобы правильно установить анкерные болты, необходимо учесть тип и прочность основания, выбрать оптимальный для конкретной детали вид анкера и определиться с его нагрузочными способностями.

И хотя некоторые типы не требуют высокой точности сверления отверстия (например, разжимной), но чем оно точнее, тем надежнее сцепление анкера с основанием.

Информация на заметку: Жидкое стекло, Растворитель 646 , уайт — спирит.

Анкерный болт. Установка, принцип работы.

Клиновый анкер — как крепить

Этот тип можно рассматривать как модификацию предыдущего. Муфта выполнена в виде подвижной короткой гильзы-кольца на конце шпильки со стороны хвостовика (клина).

Анкер шпилька клиновая

Принцип действия аналогичный, есть небольшое отличие — не требуется точного сверления по глубине отверстия и его очистки от пыли. Отверстие высверливают с запасом, вставляют на нужную глубину анкер и завинчивают гайку, распирая хвостовиком муфту.

типов бетонных анкеров | Как и когда их использовать

Независимо от того, строите ли вы дом или вешаете картину, анкеры являются важным инструментом для понимания при работе с бетоном. Есть десятки причин, по которым вам нужно что-то закрепить на бетоне. И в этих ситуациях, скорее всего, будет использоваться какой-либо якорь. Существует множество типов анкеров для бетона, и вам нужно будет использовать правильный для работы. Типы бетонных анкеров бывают легкими, средними и тяжелыми, в зависимости от того, какой вес они могут выдержать. Шурупы, забивные анкеры, защитные пластины, анкерные болты, пластиковые дюбели и болты — это лишь некоторые из них.

Анкеры для бетона бывают разных форм, размеров и конструкций, потому что существует множество разных причин, по которым вам нужно что-то закрепить на бетоне. Очевидно, что для подвешивания картины потребуется гораздо меньший и более слабый якорь, чем для крепления дома к его основанию. Вы можете использовать бетонный анкер любого типа, чтобы закрепить практически что угодно на бетонной поверхности.

Анкеры для бетона позволяют соединять бетон с деревом, камнем, металлом, пластиком и т. д., включая бетон.

В этой статье мы рассмотрим множество типов анкеров для бетона, их общее использование, лучшие виды для каждого применения и поможем вам решить, какой тип лучше всего подходит для вашего проекта. Мы также подробно обсудим различные типы бетонных анкеров с некоторыми инструкциями и советами по установке, чтобы вы могли установить их самостоятельно. Независимо от того, что вы хотите закрепить на бетоне, есть тип бетонного анкера, который должен работать.

Типы нагрузок на бетонные анкеры

Бетонные анкеры предназначены для поддержки различных типов нагрузки и различных степеней давления. Понимание типа нагрузки, которая будет воздействовать на анкер, и ее величины важно при выборе правильного варианта использования.

Совет для профессионалов: Имейте в виду, что если вы выбираете анкер для чего-то, например, для строительства дома, крепления сарая или в любом другом месте, где важна безопасность, вы должны позволить архитектору, производителю или инженеру выбрать лучший бетонный анкер для вашего бетона. применение. Я бы выбрал ваш собственный только тогда, когда безопасность не имеет значения.

Тип нагрузки зависит от направления давления на анкер. Например, если вес тянет за якорь, это другой тип нагрузки, чем если бы он давил на его сторону.

При выборе анкеров для бетона учитывайте как тип нагрузки, так и вес, который может выдержать анкер. Иногда это упрощается, потому что на этикетке часто указываются пределы веса якоря. Однако, когда вы покупаете их по отдельности, определить их гораздо сложнее. Здесь пригодится хороший набор чертежей.

• Прочность на сдвиг описывает величину силы, которую вес объекта оказывает на анкерную сторону. Это обычное дело при подвешивании картины или использовании болта бухгалтерской книги.
• Прочность на растяжение — это сила, необходимая для вытаскивания анкера из бетона. Это важно при креплении сарая к бетонному фундаменту.
• Статическая прочность важна для объектов, которые никогда не двигаются и всегда оказывают одинаковое давление.
• Динамическая прочность используется для защиты движущихся или вибрирующих объектов.
• Ударная прочность необходима при внезапном увеличении веса.

Обзор анкеров для бетона

Ниже приведен краткий обзор наиболее распространенных типов анкеров для бетона и способов их использования. Мы рассмотрим более подробно позже в этой статье. Имейте в виду, что перед тем, как закрепить анкеры, сначала просверливается направляющее отверстие. Обычно это делается с помощью перфоратора и сверла по камню.

К распространенным типам анкеров для бетона относятся:

• Анкеры с молотком: Они устанавливаются с помощью молотка.
• Шурупы по бетону: Это шурупы, специально предназначенные для крепления бетона. Сначала сверлится пилотный дом, который немного меньше шурупа. Затем устанавливается шуруп, которым завершается сверление отверстия. Это обеспечивает плотный захват.
• Защитные экраны:
• Анкер ходового винта:
• Пластиковый дюбель:
• Анкерные болты:

Типы анкеров для кирпичной кладки и бетона считаются легкими, средними или тяжелыми в зависимости от того, какой вес они могут выдержать.

• Легкие анкеры лучше всего подходят для настенных подвесок весом до 50 фунтов.

Анкеры средней нагрузки

• лучше всего подходят для настенных подвесов весом до 200 фунтов.

Анкеры для тяжелых условий эксплуатации

• лучше всего подходят для структурных нужд и настенных ковров весом более 200 фунтов.

Всегда консультируйтесь с архитектором, инженером или изготовителем при использовании анкеров для бетона в конструкции или там, где важна безопасность.

Работа с анкерами для бетона

Установка анкеров для бетона не так уж сложна. Но сверление бетона может быть затруднено, если у вас нет подходящих инструментов. Бетон твердый и плотный, особенно если это бетон с высоким пси и большим количеством камня. Размер и плотность камней могут сильно различаться от партии к партии, и невозможно точно узнать, где находятся камни. Если вы когда-нибудь просверливали бетон и натыкались на твердый камень, вы знаете, насколько это сложно.

Для бетонных анкеров необходимо сначала просверлить пилотное отверстие. Лучший способ сверлить бетон – это использовать хороший перфоратор и новую коронку. С этими двумя вещами это обычно довольно легко сделать. С правильными инструментами и битами даже камни, как правило, не проблема.

Попробуйте использовать воду, сжатый воздух или воздуходувку, чтобы охладить долото и уменьшить количество пыли.

Всегда надевайте маску при сверлении бетона, так как пыль может быть вредной.

• При установке бетонных анкеров используйте перфоратор.
• При использовании анкеров для бетона вам нужно будет просверлить пилотное отверстие, так что запаситесь хорошим сверлом.
• Используйте баллончик со сжатым воздухом, грушу или воду для очистки от пыли.
• Купите биту нужного размера и получите одну или две запасные.
• Используйте химические анкеры или анкеры с пороховым приводом при работе с чрезвычайно тяжелыми объектами, которые требуют промышленной фиксации. Как правило, они предназначены только для профессионалов.

Лучший бетонный анкер для вашего проекта зависит от материала, в котором вы сверлите, веса объекта и типа силы.

Анкеры для легких и средних нагрузок подходят для большинства проектов «сделай сам», например, для подвешивания картин. Для тяжелых объектов используйте усиленный анкер.

Что делают бетонные анкеры?

Анкеры для бетона соединяют бетон с другими объектами, такими как дерево, металл, пластик, машины и даже бетон.

Бетон — отличный материал для фундамента. Он очень прочный, плотный, с ним легко работать, он доступен по цене и устойчив к атмосферным воздействиям. Почти каждый дом или большое сооружение, построенное в наши дни, использует бетон где-то в своем фундаменте, например, в фундаментах. Но как закрепить дом или другую постройку на бетоне? Бетонный анкер.

В следующий раз, когда будете проезжать мимо фонарного столба, обратите внимание, как его основание прикручено к бетонному основанию. То же самое можно сказать о мостах, зданиях, больших вывесках и почти любой другой конструкции. Если вы хотите построить что-то устойчивое и надежное, то использование бетонного фундамента с анкерами может стать отличным решением.

Анкеры для бетона также находят широкое применение в быту.

• Легкие бетонные анкеры отлично подходят для подвешивания картин, вешалок для полотенец, дверей и других объектов весом менее 50 фунтов (22,7 кг) к бетонным стенам.
• Бетонные анкеры для средних нагрузок могут выдерживать вес до 200 фунтов (90,7 кг). Они полезны для крепления более тяжелых предметов, например, телевизора.
• Тяжелые бетонные анкеры предназначены в основном для строительства. Они могут выдерживать вес более 200 фунтов (90,7 кг). Вы можете использовать усиленные анкеры для соединения бетона практически с любым другим материалом. Они распространены при строительстве дома. Анкеры привязывают дом к его бетонному фундаменту. Если вы просто построили дом поверх бетона, не закрепив его, сильный шторм или наводнение могут опрокинуть его или оторвать от фундамента.

Таким образом, бетонные анкеры крепят другой объект к бетону. Чаще всего они используются для проектов «сделай сам» по дому, например, для подвешивания картины или телевизора к цементной стене.

Какой тип анкера для бетона лучше?

Анкеры для бетона бывают различных форм, размеров и конструкций. Каждый предназначался для другого приложения.

Анкеры

предназначены для сопротивления различным видам силы и различным величинам. Убедитесь, что вы покупаете правильный якорь для вашего приложения. Как правило, можно делать больше, чем вам нужно, но я бы не стал делать меньше, иначе вы рискуете потерпеть неудачу.

Выберите анкер подходящего размера и типа для своего проекта, чтобы все, что вы закрепляете, было прочным и надежным. Я видел, как низкорослые анкеры вырываются прямо из бетонной стены, что может повредить не только стену, но и объект, который вы подвешиваете.

Также убедитесь, что вы правильно установили анкеры. Я также видел, как анкеры, которые были правильно подобраны, терпели неудачу из-за неправильной установки. Как правило, это происходит из-за слишком большого диаметра направляющего отверстия для анкера, который не обеспечивает плотную посадку.

Типы анкеров для бетона

Анкеры для бетона бывают двух основных форм: залитые на месте и установленные на столбе. вот описание каждого.

Залитые анкеры

Залитые анкеры устанавливаются во влажный бетон, например, в фундамент или стену фундамента. Они постоянно фиксируют анкер в поверхности бетона, что делает их чрезвычайно прочными.

Этот тип анкера отличается долговечностью и обычно может выдерживать очень большие нагрузки. Литье на месте обычно используется для строительства и крепления больших конструкций или объектов. Стяжки, которые крепят дом к его фундаменту, обычно отливаются на месте. Когда анкер устанавливается прямо в мокрый бетон, бетон плотно прилипает и высыхает без необходимости в пилотном отверстии. Это дает якорю гораздо более плотную посадку, чем можно было бы достичь в противном случае.

Поскольку они такие прочные, они отлично подходят для структурных работ. Крепление тяжелых предметов к бетону или присоединение бетонных плит к конструкционным материалам, таким как балки, стены и фундаменты, выполняется с помощью залитых на месте анкеров.

Поскольку монолитные бетонные анкеры должны быть установлены, когда бетон влажный, их размер, тип, расстояние и конструкция обычно указываются на чертежах. Обычно это определяется архитектором или инженером.

Анкеры для постустановки

Анкеры, устанавливаемые после монтажа, обычно не так надежны, как анкеры, залитые на месте, потому что они устанавливаются после высыхания и затвердевания бетона. Однако, несмотря на то, что они обычно считаются менее надежными, бетонный анкер для тяжелых условий эксплуатации все же может выдерживать нагрузки, превышающие 200 фунтов (90,7 кг).

Если вам нужна еще большая прочность, перед установкой анкера в направляющее отверстие можно нанести двухкомпонентный акриловый анкерный клей. Это увеличивает прочность за счет сцепления с анкером, что аналогично установке его во влажный бетон. Клей поставляется в тюбике и очень похож на работу с герметиком или клеем.

Анкеры для бетона, устанавливаемые после монтажа, обычно используются в тех случаях, когда требуется меньшая прочность, как в большинстве проектов «сделай сам». Например, если вам нужно прикрепить телевизор к цементной стене, можно использовать анкерные болты.

Практически любой объект можно закрепить на бетонной плите с помощью анкера, установленного на столбе.

Они бывают разных размеров, прочности и конструкции. Выберите правильный вариант для проекта, над которым вы работаете.

Поскольку анкеры для бетона, установленные после установки, используются после того, как бетон высохнет и затвердеет, вам необходимо просверлить направляющее отверстие. Пригодятся хороший перфоратор и новые ноты.

Совет: Не сверлите слишком большое или слишком маленькое направляющее отверстие. Если он слишком большой, якорь не будет плотно прилегать и его можно будет легко вытащить. Слишком маленький, и вам будет трудно вдавить анкер, не повредив бетон. Бетон не поддается, он только трескается.

Размер анкера для бетона

Анкеры бывают различной толщины и длины.

Более длинные и толстые бетонные анкеры лучше подходят для более тяжелых весов. Стальные балки, конструкционные материалы и тяжелое оборудование используют гораздо более толстые и длинные анкеры, чем если бы вы вешали картину.

Меньшие анкеры предназначены для крепления небольших или легких предметов. Такие вещи, как картина, телевизор, мебель, каминная полка, изголовье кровати, светильник и т. д.

Размер якоря сильно влияет на силу, которую он может выдержать и выдержать, не сломавшись.

Металлический анкер для бетона

При выборе лучшего анкера для бетона для вашего проекта необходимо учитывать металл, из которого он изготовлен. Это во многом зависит от того, где вы будете устанавливать анкер.

Большинство анкеров для бетона изготавливаются из нержавеющей стали или цинка. Нержавеющая сталь, как правило, лучше подходит для использования на открытом воздухе или во влажной среде, поскольку она не ржавеет. Цинковые анкеры лучше подходят для закрытых или сухих помещений, потому что ржавчина не является проблемой.

Преимуществом использования цинковых анкеров по сравнению с анкерами из нержавеющей стали является цена. Цинк вдвое дешевле.

Анкеры для монолитного бетона

Анкеры для монолитного бетона являются одними из самых прочных и надежных конструкций на рынке. Они вставляются непосредственно во влажный бетон до того, как он затвердеет. Это обеспечивает постоянное встраивание анкера в бетонную плиту, что обеспечивает гораздо более плотное соединение.

Эти анкеры обычно используются для структурных применений, таких как крепление стен к бетонному фундаменту или крепление больших балок или тяжелых предметов.

Залитые на месте анкеры могут выдерживать большое давление без растрескивания бетона. При правильном использовании этих анкеров существует небольшой риск крошения или растрескивания бетона вокруг анкера. Также отсутствует риск повреждения бетона при сверлении или установке анкера, поскольку пилотное отверстие не требуется. Это делает их одним из лучших вариантов для крепления тяжелых грузов к бетонной поверхности.

Литые анкеры, как правило, не используются в проектах «сделай сам», так как они предполагают формирование и заливку бетонной плиты.

J-образный болт

Самый распространенный тип бетонных анкеров, который мы используем при строительстве новых домов здесь, в Нью-Джерси, называется J-образный болт. Причина, по которой они называются J-образными болтами, заключается в том, что они имеют форму буквы J.

Один конец болта имеет J-образный изгиб, а другой конец имеет резьбу. Конец J помещается во влажный бетон, а конец с резьбой торчит вверх. Когда бетон высохнет, поверх бетона можно положить дерево или какой-либо другой материал с торчащим из него болтом. Затем с помощью шайбы и гайки материал крепится к бетону. Обычно так мы привязываем каркас дома к фундаменту.

Подъемные вставки

Подъемные вставки облегчают перемещение и транспортировку тяжелых бетонных плит.

Вставки, как правило, состоят из металлического штифта, прикрепленного к круглой проушине, постоянно залитой в бетон. Затем люверсы прикрепляются к проволоке или цепи и поднимаются тяжелой машиной, такой как кран или экскаватор. Вы также можете использовать эти проушины с небольшими бетонными плитами, чтобы поднять их вручную или с помощью небольших машин, таких как Bobcat.

Подъемные вставки используются для транспортировки и установки тяжелых бетонных плит. Они не используются в качестве структурного анкера, но по-прежнему считаются формой бетонного анкера. Как только бетон перемещается и устанавливается на место, вставка обычно остается на месте. Однако при необходимости вставку можно удалить.

Анкерные швеллеры

Анкерные швеллеры представляют собой прокатные стальные швеллеры, устанавливаемые непосредственно во влажный бетон, которые функционируют как направляющая для ваших болтов. Они позволяют удалять и добавлять новые болты в канал по мере необходимости. Это работает следующим образом: канал прикрепляется к бетону, а болт к каналу. Болты фактически не соприкасаются с бетоном. Благодаря продуманной конструкции болты можно перемещать по каналу и регулировать по мере необходимости.

Они плотно прилегают к поверхности бетонной плиты, что делает их идеальными для пешеходных дорожек.

Анкерные каналы универсальны, так как вы можете отрегулировать расположение болтов или удалить их по своему усмотрению.

Шпильки с головкой

Шпильки с головкой используются в основном для приваривания металла к бетону.

Их называют шпильками с головками, потому что они имеют толстые стальные головки, прикрепленные к круглой шпильке. Они выглядят как болт без резьбы. Обычно они используются для крепления металлических листов или балок к бетонной поверхности. Одна часть шпильки втыкается в бетон, а другая выступает наружу. Часть, выступающая из бетона, затем приваривается к металлу.

Такой анкер для бетона не нужен домовладельцу. Обычно они используются в коммерческом строительстве сварщиками.

Резьбовые втулки

Резьбовые втулки могут быть предварительно залиты во влажный бетон. Они позволяют вам использовать болты для крепления объектов к бетонной поверхности без необходимости сверления направляющего отверстия. По сути, втулка действует как направляющее отверстие.

Резьбовые втулки отлично подходят для крепления любых предметов к бетонной плите. Они очень прочные и имеют точный размер болта, который вы используете, поэтому вам не нужно беспокоиться о сверлении направляющего отверстия правильного размера. Вам также не нужно беспокоиться о повреждении бетона при сверлении, поскольку втулки устанавливаются, пока бетон еще влажный. И не о пыли беспокоиться.

Верх резьбовой втулки устанавливается заподлицо с бетонной поверхностью. Это означает, что материал может располагаться заподлицо с верхней частью бетона, и втулка не мешает. Они также не представляют опасности споткнуться.

Анкеры для бетона с последующей установкой

Анкеры для бетона с последующей установкой устанавливаются в затвердевший бетон с помощью дрели. Если вам нужно что-то прикрепить к затвердевшему бетону, единственным вариантом является анкер, установленный на столбе. Они немного менее долговечны и, как правило, не такие прочные, как монолитные бетонные анкеры, но все же очень прочные.

Типы анкеров для бетона, устанавливаемые после установки, устанавливаются с использованием просверленного пилотного отверстия. Это означает, что вам также понадобится хорошая дрель и сверло по камню. Я рекомендую использовать перфоратор. Они намного лучше сверлят бетон, чем традиционная дрель, которая только вращается.

Анкеры, устанавливаемые после установки, являются наиболее распространенным типом, используемым домовладельцами для проектов «сделай сам», поскольку они в основном используются после завершения строительства.

Некоторые анкеры, устанавливаемые на столбах, могут использоваться для структурных применений, однако обычно они также включают использование двухкомпонентного эпоксидного наполнителя, который связывает анкер с бетоном. Они продаются в тюбиках, похожих на герметик, и впрыскиваются в отверстие перед установкой анкера. По сути, они создают такую ​​же прочную связь, как если бы вы установили анкер в мокрый бетон.

Большинство бетонных анкеров, устанавливаемых на столбах, используются для подвешивания простых предметов, таких как телевизор или картина, к бетонной стене, и их можно найти в любом магазине товаров для дома.

Анкер для лаг

Анкеры для лаг очень похожи на резьбовые втулки. Экран представляет собой просто резьбовую втулку, которую вы устанавливаете в пилотное отверстие вместо мокрого бетона. Сначала сверлится пилотное отверстие, а затем забивается щит.

После того, как щит забит молотком, в него ввинчивается шуруп, который крепит материал к бетону.

Анкеры для защитных экранов являются одним из самых популярных и универсальных типов анкеров для бетона, устанавливаемых после монтажа. Они плотно удерживают материал на бетоне до тех пор, пока щит держится на месте. Однако, поскольку болт не касается бетона, все давление приходится на экран. Но они очень безопасны. Защитные щитки предназначены для расширения, когда вы ввинчиваете винт в щиток, который оказался очень плотным. Когда вы вставляете в щит стягивающий винт, дно щита раскалывается и расширяется, увеличивая свой диаметр и закрепляя его в бетоне металлическим оребрением. Благодаря своей способности расширяться и захватывать окружающий бетон, лаг-щиты могут выдерживать большой вес и выдерживать высокое давление.

Поскольку щит вбит в бетон, он плотно прилегает к поверхности бетона.

Наконечники:

• Благодаря своему мягкому металлическому клину анкерные болты для защитных экранов хорошо работают там, где трюм может подвергаться вибрации.
• При сверлении отверстия для анкерного щита имейте в виду, что правильный размер отверстия очень важен. Щит будет вращаться в слишком большом отверстии, а если отверстие слишком маленькое, щит будет раздавлен молотом.

Клиновой анкер

Клиновые анкеры просты в установке и очень надежны.

Эти анкеры выглядят как стандартный болт с рифленым концом и небольшим металлическим щитком на нем. При установке клинового анкера в бетон используйте молоток или молоток, чтобы вдавить рифленый конец анкера в отверстие. После того, как анкер забит на место, используйте гайку, чтобы закрепить что-нибудь на бетоне.

Когда вы затягиваете гайку на клиновом анкере, рифленый конец анкера поднимается, заставляя расширяться небольшой металлический экран на болте, который плотно сжимает бетон.

После того, как анкер установлен и затянут, его нельзя снять, не разрушив бетон. Однако, поскольку этот анкер очень трудно удалить, не повредив бетон, он очень прочен и прочен.

Наконечники:

• Отверстия, просверленные в бетоне для клинового анкера, должны быть равны диаметру анкера. Слишком большой и слишком маленький оба плохи.

Клиновые анкеры

• предназначены для сплошного бетона и не должны использоваться в кирпиче, блоках, строительном растворе или камне.

Вставной анкер

Вставной анкер состоит из двух частей: болта и втулки.

Верхняя половина рукава гладкая, а нижняя – шероховатая с небольшими прорезями. Эта шероховатая часть позволяет втулке расширяться после того, как вы опускаете ее в бетон, аналогично тому, как работают клиновые, щитовые и резьбовые анкеры. Расширяющее давление помогает удерживать якорь в безопасности.

После установки втулки в бетон вбивается штифт. Штифт обеспечивает давление и помогает удерживать муфту в бетоне.

Чтобы высвободить штифт из втулки, вам понадобится установочный инструмент. Установочный инструмент представляет собой металлический стержень, который вставляется в гильзу после ее установки на место. После того, как вы вставите установочный инструмент, ударьте по нему молотком, чтобы высвободить штифт.

Вставные анкеры мне не нравятся. Поскольку они съемные, они не обеспечивают такой же уровень прочности и долговечности, как другие типы анкеров.

Втулочный анкер

Втулочный анкер представляет собой комбинацию клина и анкерного щита.

Втулочные анкеры имеют длинную металлическую втулку и болт с рифленым или клиновидным концом. Втулка имеет несколько прорезей и поперечных разрезов, которые позволяют втулке расширяться при затягивании болта.

Установка анкерной втулки проста. Оставьте втулку, гайку и шайбу на болте и забейте анкер в бетон клином снизу. Не забудьте оставить достаточно анкера открытым, чтобы закрепить объект, который вы собираетесь прикрепить к бетону. Если вы забьете втулку слишком глубоко, у вас не будет достаточно места, чтобы закрепить объект болтами. Когда вы затягиваете гайку, втулка расширяется, фиксируя объект.

Втулочные анкеры очень популярны, потому что их легко установить и они очень хорошо держатся. Мне нравится любой тип бетонного анкера, который расширяется относительно бетона, потому что это давление создает гораздо более сильную фиксацию.

Анкер с приводным штифтом молотка

Анкер с приводным штифтом молотка является постоянным. Вы не можете удалить их после установки.

Они короче, чем другие типы анкеров для бетона, и у них нет резьбы, поэтому вы не сможете снять закрепляемый объект после установки анкера. Поэтому убедитесь, что все правильно, прежде чем забивать якорь.

Анкеры с приводным штифтом имеют втулку, прикрепленную к более длинному штифту. Втулка имеет конец с прорезью, который расширяется, когда вы вставляете штифт на место.

Чтобы установить один из этих анкеров, просверлите направляющее отверстие, а затем с помощью молотка или молотка забейте штифт на место. После того, как вы вбили булавку, установите объект, который вы закрепляете, на место.

Всегда используйте эти анкеры непосредственно на материалах, которые вы пытаетесь закрепить.

Как установить бетонный анкер на столбе

Установка бетонного анкера постустановочного типа выполняется быстро и легко, если у вас есть правильное сверло и сверло. Однако, если у вас слабое сверло и/или плохая коронка, просверлить пилотное отверстие может быть очень сложно. Обычно анкер можно установить за 5-10 минут. Самое сложное — это их раскладывать. Перед сверлением убедитесь, что положение каждого анкера правильное, потому что небольшая регулировка невозможна. Бетон не является прощающим материалом для работы.

Используйте немного воды, сжатого воздуха или воздуходувки для удаления бетонной пыли во время сверления и наденьте маску. Бетонная пыль может быть опасна для здоровья.

Перед установкой убедитесь, что у вас есть подходящий тип анкера для бетона. И дважды проверьте свой бит. Если пилот слишком мал, ваш якорь не подойдет. А если он слишком большой, якорь будет слабым и может легко вырваться.

Убедитесь, что вы знаете, насколько глубоким должно быть направляющее отверстие. Слишком глубоко и слишком мелко одинаково плохо. Особенно, если в вашем типе анкера используется втулка.

Инструменты, которые вам понадобятся

Перед установкой анкеров для бетона вам понадобится несколько инструментов:

• Для забивания анкера может понадобиться киянка или молоток.
• Анкер бетонный.
• Рекомендуется перфоратор, но вы можете использовать любую достаточно мощную дрель.
• Бит для каменной кладки правильного размера. Убедитесь, что это не только правильная толщина, но и длина.
• Гаечный ключ с открытым зевом может пригодиться для болтовых анкеров
• Пылесос, сжатый воздух, вода или щетка для очистки отверстия и удаления бетонной пыли.
• Маска — хорошая идея, когда вы сверлите бетон.
• Инструмент для установки вставных анкеров.
• Рулетка и карандаш для разметки отверстий.

Установка бетонного анкера шаг за шагом

Когда у вас есть все необходимые инструменты и отмечены отверстия, можно приступить к сверлению направляющего отверстия.

Пилотное сверление

1. Убедитесь, что у вас есть сверло нужной толщины и глубины. Подготовьте все свои инструменты.
2. Отметьте отверстия карандашом.
3. Отметьте сверло перед сверлением, чтобы убедиться, что глубина точна. Я использую кусок скотча или маркер, но вы также можете сделать это на глаз.
4. Очистить поверхность и начать бурение. Просверлите отверстие на ½ дюйма (1,3 см) и 1 дюйм (2,5 см) глубже, чем общая длина анкера.
5. Очистите отверстие. После того, как вы просверлите отверстие и очистите его от пыли.

Установка анкера

1. После очистки отверстия установите анкер или втулку. Необходимо использовать молоток или молоток.
2. Для забивных анкеров используйте инструмент настройки. Если вы не используете якорь, вы можете пропустить этот шаг. Вставьте установочный инструмент в анкер и используйте молоток, чтобы высвободить штифт из резьбовой втулки. Молотком, пока он не станет на место.
3. Навинтите винт, болт или гайку на анкер для бетона.
4. Прикрепите свои материалы. Как только ваш анкер будет закреплен, вы можете использовать его, чтобы прикрепить к бетону все, что захотите.
5. Потяните анкер или материал, чтобы проверить его прочность. Если вы установили его правильно, он не должен двигаться.

Резюме: Типы анкеров для бетона и способы их использования

Независимо от того, строите ли вы дом или вешаете картину, анкеры являются важным инструментом для понимания при работе с бетоном. Есть десятки причин, по которым вам нужно что-то закрепить на бетоне. И в этих ситуациях, скорее всего, будет использоваться какой-либо якорь. Существует множество типов анкеров для бетона, и вам нужно будет использовать правильный для работы. Типы бетонных анкеров бывают легкими, средними и тяжелыми, в зависимости от того, какой вес они могут выдержать. Шурупы, забивные анкеры, защитные пластины, анкерные болты, пластиковые дюбели и болты — это лишь некоторые из них.

Анкеры для бетона бывают разных форм, размеров и конструкций, потому что существует множество разных причин, по которым вам нужно что-то закрепить на бетоне. Очевидно, что для подвешивания картины потребуется гораздо меньший и более слабый якорь, чем для крепления дома к его основанию. Вы можете использовать бетонный анкер любого типа, чтобы закрепить практически что угодно на бетонной поверхности.

Анкеры для бетона позволяют соединять бетон с деревом, камнем, металлом, пластиком и т. д., включая бетон.

В этой статье мы рассмотрим множество типов анкеров для бетона, их общее использование, лучшие виды для каждого применения и поможем вам решить, какой тип лучше всего подходит для вашего проекта. Мы также подробно обсудим различные типы бетонных анкеров с некоторыми инструкциями и советами по установке, чтобы вы могли установить их самостоятельно. Независимо от того, что вы хотите закрепить на бетоне, есть тип бетонного анкера, который должен работать.

Если у вас есть какие-либо вопросы или комментарии по поводу анкеров для бетона, пишите в любое время по электронной почте.

10 типов анкеров для полых стен и гипсокартона и их выбор

От

Хуан Родригес

Хуан Родригес

Хуан Родригес — отмеченный наградами инженер-строитель с более чем 20-летним опытом реализации крупномасштабных строительных проектов. Он является экспертом в области нового строительства, реконструкции, сноса и соблюдения норм. Он также выступает на отраслевых форумах и работает судьей на международных инженерных конкурсах.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 01.07.22

Рассмотрено

Дин Бирмайер

Рассмотрено
Дин Бирмайер

Дин Бирмайер — опытный подрядчик с почти 30-летним опытом работы во всех видах ремонта, технического обслуживания и реконструкции домов. Он является сертифицированным ведущим плотником, а также имеет сертификат Агентства по охране окружающей среды. Дин является членом Наблюдательного совета по благоустройству дома The Spruce.

Узнайте больше о The Spruce’s
Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен
Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s
Редакционный процесс

Ель / Адриен Лего

Анкеры для полых стен и гипсокартона представляют собой типы винтов с дополнительными втулками или частями, которые крепятся к внутренней части стены для более надежного крепления. Они обеспечивают дополнительную защиту при подвешивании дорогих картин, тяжелых зеркал или полок на стене. Они работают в сочетании с шурупами или гвоздями и предотвращают их вырывание из стены, сохраняя ваши настенные ковры в безопасности и стабилизируя их. Они особенно удобны, когда на стене нет гвоздя или винта для подвешивания ваших вещей.

Выбор правильного крепежа может быть проблемой. Тип анкера для вашего проекта будет зависеть от материала стены, веса подвешиваемого груза и способа его установки и снятия. Вот список наиболее часто используемых типов анкеров для стен и их применения, которые помогут вам.

Смотреть сейчас: Как установить 3 типа анкерных винтов

Шурупы для гипсокартона: что нужно знать перед покупкой

• 01
  из 10

  Цементная плита Винт Анкер

  Ель / Адриен Лего

  Подходит для: Приклеивания цементной плиты к дереву или стали

  Анкеры для цементных плит представляют собой прямые стальные шурупы, не требующие предварительного сверления. У них вафельная головка (для шурупов, не требующих предварительного сверления) и крошечные выемки под головкой, предназначенные для углубления в материал для более прочного захвата. Хотя этот тип анкера лучше всего использовать для крепления цементной плиты к дереву и стали. Его также можно использовать с наружной обшивкой высокой плотности, а также для крепления ванн, столешниц, напольных покрытий и многого другого. Они считаются специальными винтами и стоят дороже, чем обычные винты.

  Наконечники

  Обязательно ищите устойчивые к коррозии крепежные детали, если вы используете их во влажных или влажных помещениях. Кроме того, при установке цементной подложки для плитки приобретите коррозионностойкие шурупы со специальным покрытием; у них есть выемки под головками, которые помогают винтам вонзиться в доску и сидеть заподлицо.

• 02
  из 10

  Распорный анкер

  Ель / Адриен Лего

  Подходит для: Усиленная рукоятка для кирпичной кладки

  Распорные анкеры, также называемые клиновыми анкерами, представляют собой дорогостоящие специализированные изделия, изготовленные из оцинкованных винтов из углеродистой стали с гайками и шайбами. Они имеют большую резьбу и предназначены для использования с бетоном, кирпичной кладкой и т. д. Менее дорогие версии изготавливаются из оцинкованной стали. Они предназначены для раскрытия после закрепления, чтобы обеспечить более прочную фиксацию.

  Как установить бетонные анкеры

• 03
  из 10 шт.

  Анкер для полых стен

  Ель / Адриен Лего

  Подходит для: работ средней тяжести

  Анкеры для полых стен, иногда называемые молли-болтами, изготовлены из стали и имеют боковые стороны, которые слегка выпирают, когда они вставлены в полые стены. Они используются для средних нагрузок, таких как подвешивание легких декоративных полок (при условии, что после установки на них не помещаются тяжелые предметы) или произведение искусства, но один молибденовый болт удерживает максимум пару фунтов. Анкеры для полых стен распространены и обычно поставляются в доступных упаковках по 50 и более штук. Обычно они добавляют постоянную резьбу к любому материалу, к которому они прикреплены.

  Эти типы анкеров также расширяются, когда винт затягивается и вбивается в полость. Этот анкер может быть установлен с помощью молотка или дрели и может использоваться с различной толщиной стенок.

• 04
  из 10 шт.

  Полый пластиковый дюбель

  Ель / Адриен Лего

  Подходит для: Легких работ

  Эти пластиковые анкеры обычно используются в гипсокартоне или штукатурке для легких условий эксплуатации, таких как подвешивание произведений искусства или плавающая полка (при условии, что вы не добавите ничего слишком тяжелого на верхнюю часть полки после ее установки). Пластиковые дюбели для полых стен требуют, чтобы вы сначала просверлили направляющее отверстие. Когда винт будет установлен, заглушка расширится и зафиксируется на месте.

  Как повесить полку

• 05
  из 10

  Резьбовой анкер для гипсокартона

  Ель / Адриен Лего

  Подходит для: Удерживающая способность средней прочности в гипсокартоне

  Этот обычный анкер рекомендуется для применения в условиях средней нагрузки, и его очень легко установить, поскольку для его вставки не требуется предварительно просверленное отверстие. Он также известен как самосверлящий или самонарезающий анкер. Эти анкеры могут быть изготовлены из пластика, нейлона или оцинкованы. Нити глубоко врезаются в материал, обеспечивая надежную фиксацию и устойчивость к вытягиванию. Крупная резьба предназначена для прочного крепления в гипсокартоне и подходит для шурупов для листового металла № 6 или № 8. Хотя вы можете установить его с помощью только отвертки, всегда лучше просверлить его в стене, чтобы убедиться, что он входит прямо в поверхность.

  Наконечник

  Одним из главных преимуществ этого типа анкеров является то, что его можно снять и повторно использовать в другом месте.

  Выбор правильного винта для работы

• 06
  из 10

  Рычажный болт

  Ель / Адриен Лего

  Подходит для: Высокая удерживающая способность в гипсокартоне

  Болты с рычажным механизмом — это традиционный метод анкеровки и предпочтительное решение для тяжелых предметов. Этот тип якоря состоит из двух частей: рычажка и машинного болта. Болты рычажного типа имеют размеры по диаметру винта и его длине. Они обычно используются для крепления раковины к стене, подвешивания тяжелых полок, крепления мебели к стене для обеспечения устойчивости и крепления настенного крепления для телевизора.

  По мере того, как болт становится больше, тумблер также будет увеличиваться в размерах, и по мере того, как он становится длиннее, тем больше он может вместить более толстую стенку. Для них требуется пилотное отверстие, а крылья, которые фиксируются на месте за гипсокартоном, обеспечивают сильную удерживающую способность. Болты обычные и не дорогие.

  Как установить рычажные болты

• 07
  из 10

  Крыльчатый пластиковый анкер

  Ель / Адриен Лего

  Подходит для: работ средней тяжести

  Крыльчатые пластиковые анкеры используются для средних нагрузок и также требуют направляющих отверстий. Для расширения крыльев после установки анкера используется специальный инструмент. Они в два раза прочнее обычных пластиковых распорных анкеров.

  В комплекте с анкером поставляется специальный остроконечный инструмент для выталкивания центра крыльев наружу, чтобы они должным образом расширились внутри стены. Анкер не будет работать должным образом, если этого не сделать, даже если он может показаться крепким, когда он ввернут.

  Крылья плотно прижимаются к стене после установки винта. Пластиковые анкеры следует устанавливать осторожно, чтобы не повредить их.

  Наконечник

  Крыльчатые пластиковые анкеры могут удерживать от 25 до 35 фунтов каждый при использовании в гипсокартоне.

• 08
  из 10

  Пружинный анкер

  Ель / Адриен Лего

  Подходит для: Удерживающие пружины на движущихся или неподвижных поверхностях

  Пружинные анкеры — это настоящие пружины, которые крепятся к другим пружинам, чтобы надежно их удерживать. Они удерживают пружины растяжения, чтобы помочь выдержать вес, который несут пружины. Они фиксируют оба конца пружин, позволяя легко регулировать удлинение. Известные своим удобством, а также простотой применения, пружинные анкеры делают все это, не будучи чрезмерно дорогими (хотя эти специальные элементы стоят дороже, чем другие типы винтов), что всегда является плюсом.

• 09
  из 10

  Клейкий анкер

  Ель / Адриен Лего

  Подходит для: Тяжелых строительных работ по креплению металла к кирпичной кладке или кирпичной кладки к кирпичной кладке

  Эти якоря часто используются в инфраструктурах с интенсивным движением, что должно дать вам представление о том, насколько они надежны. Они одинаково хорошо служат и в проектах по благоустройству дома, и в строительстве. Клей обычно на основе эпоксидной смолы, и эти анкеры работают с арматурой, а также с резьбовыми и гладкими дюбелями. Они также выдерживают практически любой климат, влажность или погодные условия.

• 10
  из 10 шт.

  Втулочный анкер

  Ель / Адриен Лего

  Подходит для: Тяжелая каменная кладка

  Гильзовые анкеры лучше всего работают с каменной и бетонной арматурой. Их можно использовать для таких целей, как прикрепление вывески к бетону или установка наружного освещения на кирпичной кладке. Их также можно использовать для крепления металлических люковых дверей к кирпичной кладке и фундаменту.

  Как и в случае с большинством анкеров, вы должны сначала просверлить отверстие для анкера, и размер отверстия должен очень точно соответствовать размеру самого анкера. Когда винт затягивается в отверстие, втулка расширяется.

Выбор анкеров для полых стен и гипсокартона

Выбор правильного настенного анкера для вашего проекта сводится к материалу стены и, что более важно, к весу подвешиваемого предмета. Следите за тем, чтобы не превысить допустимый предел веса якоря, и лучше оставаться немного ниже максимального веса.

Для установки или «установки» некоторых анкеров могут потребоваться специальные инструменты. Химические анкеры не следует устанавливать в холодную погоду, о чем следует помнить, если вы работаете в северном климате.
