Токарный станок по дереву своими руками ~ Резьба по дереву

Токарный станок по дереву

Вот казалось бы, что человеку надо?Мастерская есть, инструменты тоже — работай себе в удовольствие!Так нет же, все ему мало, подавай ему еще чего-то лучшего.
Прошло немного времени после покупки токарного станка по дереву JET 1014i и я захотел другой, более массивный и мощный станок.Станок, на котором я смог бы точить большие, не меньше 30 см в диаметре изделия.
Изучив все возможные варианты, пришел к решению, что лучшее — это сделать токарный станок по дереву своими руками.
Ознакомившись с теорией и прикинув различные варианты исполнения станка, приступил к поиску комплектующих.И в первый же день мне повезло — сосед по гаражу презентовал самодельную циркулярку с электродвигателем (ЭД), которая ему была без надобности.Циркулярка представляла собой вал, вращающийся на двух подшипниках и установленный на опоры.Это была практически передняя бабка будущего станка.Но нужно было провести ревизию всего этого хозяйства.
Электродвигатель.
Начал с ЭД.Шильдик на ЭД был очень затерт, но основная, нужная мне информация сохранилась.Часто бывает, что шильдик затерт совсем или его нет.В этом случае нужно снять одну из крышек и внимательно изучить расположение обмоток статора. А именно, какую часть окружности статора занимает обмотка.Если половину окружности — это ЭД на 3000 об/мин, одну треть окружности — 1500 об/мин, одну четвертую — 1000 об/мин.Более подробную информацию по этому вопросу можно найти в интернете.В моем случае ЭД был на 1,5 Квт и на 1425 об/мин.ЭД трехфазный, для подключения к сети в 220 В обмотки соединены треугольником.Прекрасные характеристики, именно то, что нужно.Забегая вперед скажу, что я нашел еще один ЭД с похожими характеристиками, но обмотки у него были соединены звездой.В этом случае ЭД нужно разобрать, обмотки перекоммутировать на соединение треугольником, тщательно их уложить в статор, обвязать бичевкой, промазать краской и просушить, что я и сделал.
Итак, разобрал ЭД, проверил состояние обмоток, ротора, подшипников, все вычистил, просушил, в подшипники заложил новую смазку ЛИТОЛ-24.ЭД трехфазный, а сеть подключения однофазная, поэтому ЭД нужно подключать через конденсатор.Как подобрать конденсатор и какой емкости он должен быть?Лучше использовать конденсаторы марок МБГО, МБГП, МБГЧ, КГБ напряжением не менее 250В. Емкость на практике подбирают так : на каждые 100 Вт мощности берут 6,6 — 7 Мкф.Мой ЭД стал запускаться уже с 30 Мкф.Тогда я включил в цепь питания ЭД амперметр и стал отслеживать величину потребляемого тока при разных емкостях.Минимальный ток потребления соответствовал емкости конденсаторов в 90 Мкф.Это и есть оптимальная емкость для запуска трехфазного ЭД через однофазную цепь питания в 220 В.В дальнейшем, уже при эксплуатации ЭД, эту емкость можно подкорректировать.Если ЭД под нагрузкой (при точении) греется, то емкость нужно уменьшить.Если падает мощность — емкость увеличиваем.С сердцем самодельного токарного станка по дереву закончено, теперь переходим к оборудованию.
Передняя бабка.

Передняя бабка самодельного токарного станка по дереву.На валу крепится трехручейковый шкив.

Разобрал, промыл подшипники и заложил новую смазку.Вал укоротил до нужной мне длины. Токарь нарезал на укороченном валу новую резьбу и выточил под эту резьбу корончатый центр и переходник на резьбу М33х3,5, чтобы можно было пользоваться план-шайбой и токарным патроном.Они у меня с резьбой М33х3,5.Нужно было еще выточить два трехручейковых фланца : один на вал ЭД, другой на вал передней бабки (ПБ).Учитывая опыт работы на токарном станке по дереву JET 1014i, я решил, что три скорости мне будет достаточно : примерно 500, 800 и 1100 об/мин.Как рассчитать диаметры шкивов?Диаметр считаем по дну ручейка, на который укладывается ремень.Допустим, диаметр шкива на валу двигателя 40 мм, число оборотов двигателя 1400 об/мин.Тогда диаметр шкива на валу ПБ, соответствующий 500 об/мин будет равен :
1400х40/500 = 110 мм
По этой же формуле высчитываются и остальные диаметры шкивов.Для вала двигателя я выбрал трехручейковый шкив с диаметрами ручейков 40, 50 и 60 мм.Для 500, 800 и 1100 об/мин. вала ПБ диаметры шкивов на валу ПБ должны быть соответственно 110, 90 и 80 мм. Конечно, есть небольшая погрешность в вычислениях, так как число оборотов двигателя взято не 1450, а 1400 об/мин.Это в теории, а как на практике — можно проверить стробоскопом.Но у меня его нет.
Стол.
Стол для станка должен быть устойчивым и массивным.Это одно из условий качественного выполнения токарных работ.

Массивный стол для токарного станка по дереву

Стол сварил из 63 мм уголка.Нижнюю обвязку прикрутил к полу глухарями, набросал туда обрезков всякого железа, щебня и залил вровень с полом бетоном.Полку и крышку стола выполнил из 50 мм доски.Стол получился основательным и массивным, каким и должен быть стол для токарного станка по дереву.
Станина.
Станина выполнена из двух швеллеров метровой длины 150 х 60 мм, поставленных на ребро.

Станина из двух швеллеров

В полке каждого швеллера просверлил по три отверстия диаметром 10 мм под крепление к крышке стола болтами. Швеллер в пяти местах стянул металлическими пластинами и стержнями на сварке.Ширина станины сделана по ширине основания ПБ — 150 мм.Для лучшего перемещения по станине подручника верх швеллера отполировал.При монтаже станины нужно обратить внимание на то, чтобы швеллеры были строго параллельны.
Подручник.
Посмотрел, как устроен подручник у моего станка JET.Устройство простое, его я и применил для своего подручника.Взял профиль прямоугольного сечения 40 х 25 мм, прорезал внизу его паз по всей длине.Торцы заварил заглушками, просверлил в них отверстия под эксцентриковый вал диаметром 15 мм.
Задняя бабка.
В какой-то момент времени я посчитал, что уже сделал основную, главную работу и заднюю бабку доверил выточить токарю.Что и сделал замечательный токарь-самоучка Агеев Анатолий Иванович.

Задняя бабка

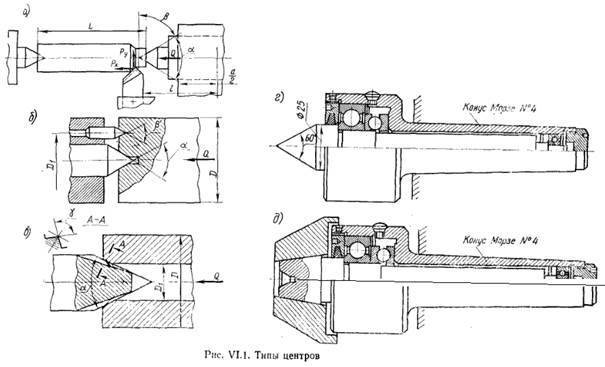

От себя только могу добавить следующее.Некоторые мастера считают, что задняя бабка может быть и не массивной, мол, она только поддерживает заготовку. Это мнение неверное.Через осевое давление на заднюю бабку распределяется часть массы заготовки.И если бабка будет хилая, это в итоге скажется на качестве токарных работ.Анатолий Иванович выточил мне устойчивую и тяжелую бабку.А конструкцию бабки можно посмотреть в интернете, можно придумать самому, ничего сверхсложного в этом нет.На вращающийся центр рекомендую ставить два подшипника : один вращения, а второй упорный.И диаметр центра не делать очень большим, чтоб это не мешало точить внутри заготовки, когда еще задняя бабка не убрана.
В заключение.
Проверил станок в работе.Выявилось биение вала.Проверка показала, что корончатый упорный центр и переходник для крепления план-шайбы и токарного патрона выточены с грубой ошибкой — налицо была овальность.Вносил свою лепту и сам вал ПБ. Выбросил бракованные детали и попросил выточить новый вал Анатолия Ивановича.Заодно он поменял подшипники и выточил новый упорный центр и переходник.Теперь мой самодельный станок по дереву работает, как часы, точить на нем можно большие и тяжелые заготовки и получать при этом удовольствие. Не жалею затраченного времени и денег.Во-первых узнал что-то новое для себя, а денег было потрачено всего ничего.

Вращающийся книжный шкаф «Сделай сам» — простой проект [Схемы сборки]

Узнайте, как построить вращающийся книжный шкаф своими руками, который идеально подходит для хранения большого количества вещей в углу комнаты, из полного руководства и чертежей.

ПРИКРЕПИТЕ ЭТО В PINTEREST

Комната моего сына превратилась в взрыв книг и лего!

Он прошел путь от первых книг для чтения до книг с большими главами, но мы так и не обновили его хранилище книг.

Книги полностью переросли текущие решения для хранения и определенно нуждались в изменении.

Нам нужен был большой книжный шкаф, но Я не хотел строить огромный книжный шкаф , который вместил бы все его книги на следующие несколько лет, но при этом не был бы зверем в его комнате.

Вместо этого я решил построить этот вращающийся книжный шкаф .

Этот книжный шкаф –

Имеет полки на четырех сторонах
Красиво стоит в углу и не занимает много места.
Всего более 13 футов места для хранения
Легко классифицировать и расставить книг при необходимости
БОНУС! Вы также можете хранить в нем игрушки , материалы для рукоделия и творения LEGO !
Не забывайте, пользоваться весело!

***Этот пост спонсируется The Home Depot в рамках программы #THDProSpective. Спасибо за поддержку брендов, которые помогают мне предлагать вам новые проекты.***

***Этот пост содержит реферальные или партнерские ссылки. Это способ для этого сайта зарабатывать рекламные сборы, рекламируя или ссылаясь на определенные продукты и / или услуги. Пожалуйста, прочтите мое полное раскрытие здесь ***

Эта книжная полка сделана почти полностью из фанеры .

Резка фанеры

Фанера очень легко рвется при резке.

Резка фанеры — особенно поперечная резка может оказаться неприятной, если вы не используете правильное лезвие.

Ключом к идеальному резу фанеры без сколов является использование диска с правильным количеством зубьев.

Диски Diablo с 80 зубьями идеально подходят для фанеры. Он режет не только фанеру, но и лиственные и хвойные породы, меламин, панели и МДФ, оставляя после себя чистый край.

Сверхтонкий пропил минимизирует удаление материала. Вентиляционные отверстия стабилизатора поглощают шум и вибрацию. Это помогает уменьшить сопротивление и трение и обеспечивает более точный срез.

У меня есть 10-дюймовая настольная пила, поэтому я использую с ней 10-дюймовую дисковую пилу Diablo 80-Tooth Ultra Finish.

Для моей 12-дюймовой торцовочной пилы я использую 12-дюймовое полотно циркулярной пилы Diablo 80-Tooth Fine Finish.

Резка лобзиком

Я решил добавить небольшую кривизну всем концам полок с помощью лобзика. Ключом к получению наилучших резов лобзиком без разрывов снова является правильное полотно.

Стандартные лезвия для электролобзика режут при движении вверх, вызывая задиры на верхней поверхности.

Также доступны полотна для электролобзика с обратными зубьями, но они вызывают задиры на нижней поверхности.

Полотна для электролобзика Diablo с верхним и нижним резом — лучшее из обоих миров. Он имеет двунаправленные зубья, которые обеспечивают наилучшую чистовую отделку верхней и нижней части древесины.

Он также имеет в 5 раз больший срок службы, чем стандартные диски, и может резать изгибы и углы.

ПРИКРЕПИТЕ ЭТО В PINTEREST

Создание вращающейся книжной полки своими руками

Это довольно простая сборка, и мне потребовалось около двух дней, чтобы собрать ее.

Изготовлен из фанеры и крепится с помощью столярных изделий с карманными отверстиями.

Я использовал березовую фанеру , потому что моей целью было покрасить ее, но вы также можете покрасить ее и использовать фанеру с красивым шпоном.

Необходимый материал

Пиломатериалы по чертежам (1,5 листа фанеры)
Diablo 12″ 80-зубья для циркулярной пилы Fine Finish
Diablo 10″ 80-зубья для циркулярной пилы Ultra Finish
Diablo Полотна для электролобзика с верхним и нижним резом
Шлифовальные листы Diablo SandNet и шлифовальный блок
Бит Форстенера ⅝″
Шурупы с потайными отверстиями 1 ¼″
Клей для дерева
Наполнитель для дерева
Сверхмощный ленивый крепеж

Необходимые инструменты

Скос пила и/или настольная пила
Электролобзик (дополнительно – для придания формы углам)
Электродрель
Приспособление для карманных отверстий. Я использовал этот.
Эксцентриковая шлифовальная машина

Инструкции

Шаг 1 – Сделайте надрезы

Сделайте все надрезы в соответствии со схемами.

Я разрезал фанеру на полоски на настольной пиле, оснащенной дисковой пилой Diablo 10″ с 80 зубьями Ultra Finish, а затем разрезал их по длине на торцовочной пиле с дисковой пилой Diablo 12″ с 80 зубьями Fine Finish.

Вырежьте дюбели. Я использовал дюбели диаметром ⅝″.

Я обрезал все дюбеля до 5,5″ торцовочной пилой. Для повторяющихся резов, подобных этому, лучше всего установить стопорный блок.

Вырежьте изогнутые края с помощью лобзика, оснащенного лезвием для лобзика Diablo Top and Bottom.

С помощью малярной ленты я нарисовал кривые на одном из углов всех полок и на всех углах сверху и снизу.

Шаг 2. Сделайте отверстия для карманов.

Используя приспособление для карманных отверстий, сделайте карманные отверстия.

Полки имеют карманные отверстия с двух сторон. Длинные разделители имеют карманные отверстия по краю, сверху и снизу.

Шаг 3 – Подготовьте фанеру.

Очистите все углы.

Иногда кривые вырезаются не идеально. Я использовал шлифовальный блок SandNet и шлифовальный лист SandNet, чтобы отшлифовать любые отклонения в кривых.

Вы также можете использовать закругленную фрезу, чтобы скруглить края фанеры.

При необходимости нанесите кромку.

Это необязательно. Я решил не делать этого, так как собирался красить всю книжную полку.

Шаг 4. Прикрепите дюбели

Обратите внимание, что дюбели находятся на противоположных сторонах полок. Прежде чем прикреплять дюбели, убедитесь, что все полки расположены в нужном порядке и промаркированы.

Измерьте и отметьте место для крепления дюбелей.
Просверлите неглубокое отверстие с помощью сверла Форстенера.

Я сделал отверстие примерно на половину глубины фанеры. Я просто посмотрел туда, где верхний край биты находился под поверхностью.

Нанесите столярный клей в отверстие и вбейте дюбеля киянкой.

Штифты должны быть достаточно плотными, а когда клей затвердеет, они должны стать красивыми и прочными.

Шаг 5. Сборка книжной полки

Прикрепите одну сторону к центральной перегородке с помощью столярного клея и шурупов с потайными отверстиями 1 ¼″.

Убедитесь, что перегородка правильно отцентрована и имеет квадратную форму при креплении. Это очень важно для обеспечения идеального крепления полок.

Прикрепите полки с помощью столярного клея и шурупов с внутренним отверстием 1 ¼″.

Убедитесь, что все полки расположены перпендикулярно сторонам и находятся на равном расстоянии друг от друга. Лучший способ убедиться, что они расположены на одинаковом расстоянии друг от друга, — это использовать доску для обрезков.

Прикрепив полки с обеих сторон перегородки, переверните все и повторите для оставшихся двух сторон.

Соедините верхнюю и нижнюю полки с помощью столярного клея и шурупов с потайными отверстиями.

Шаг 6. Отделка

Заполните все видимые карманные отверстия и загерметизируйте все швы (при покраске).
Нанесите морилку или краску выбранного цвета.

Я решил покрасить весь книжный шкаф, поэтому замаскировал все дефекты, загрунтовал и покрасил.

Шаг 7. Прикрепите фурнитуру для Ленивой Сьюзен

Переверните весь книжный шкаф вверх дном и прикрепите фурнитуру для Ленивой Сьюзен и основание, чтобы получилась вращающаяся основа.

Готово!

Заполните его всеми любимыми книгами и игрушками!

Удобно вписывается в угол. Вам просто нужно держать его немного в стороне от стен, чтобы он мог вращаться.

ПРИКРЕПИТЕ ЭТО В PINTEREST

Это прекрасно дополнит его комнату. Не могу поверить, что мы едва заполнили половину этой книжной полки! Честно говоря, я думал, что со всеми книгами, которые у нас были, эта полка будет почти полной.

Это здорово, потому что это означает, что у нас есть куда расти и, надеюсь, эта книжная полка прослужит очень долго!

Распечатанные чертежи вращающейся книжной полки

Как всегда, у меня есть распечатанные чертежи для вас. Нажмите кнопку ниже, чтобы они были отправлены прямо на вашу электронную почту.

ПОЛУЧИТЕ ПЛАНЫ ДЛЯ ПЕЧАТИ ЗДЕСЬ

ПРИКРЕПИТЕ ЭТО В PINTEREST
