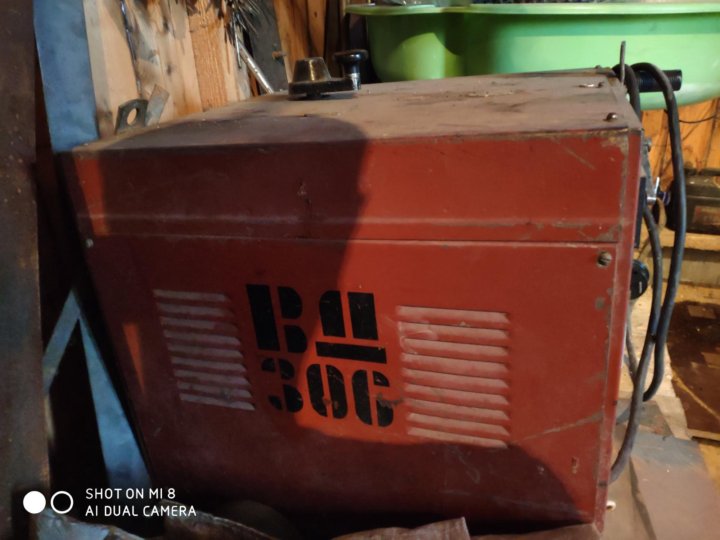

Выпрямитель сварочный вд 306 паспорт: Сварочный выпрямитель вд 306 обзор, правила эксплуатации, схема, паспорт, характеристики ВД 306 УЗ
Содержание
ИНСТРУКЦИЯ по ОТ при эксплуатации однопостового сварочного выпрямителя типа ВД-306 АУЗ — Портал газовиков
Настоящая инструкция разработана на основе Межотраслевых правил по охране труда при электро- и газосварочных работах ПОТ РМ-020-2001; Межотраслевых правилах по охране труда, правила безопасности при эксплуатации электроустановок. ПОТ РМ-016-220; СТО ГАЗПРОМ 14-2005 г. «Типовая инструкция по безопасному проведению огневых работ на газовых объектах ОАО «ГАЗПРОМ» Правил безопасности при работе с инструментом и приспособлениями, утверждены Минэнерго СССР 30.04.85 г.; Паспорт, техническое описание, руководство по эксплуатации выпрямитель сварочный типа ВД-306 АУЗ.
1. Общие требования охраны труда
Настоящая инструкция разработана для электрогазосварщика. Выпрямитель сварочный типа ВД-306 АУЗ предназначен для выполнения ручной электродуговой сварки. 1.1. К работе на однопостовых сварочных выпрямителях допускаются лица не моложе 18 лет, прошедшие обучение в специальных учебных заведениях, не имеющее ограничений по состоянию здоровья, имеющие удостоверение к выполнению работ по данной профессии, имеющие соответствующую профессиональную подготовку и прошедшие: - вводный инструктаж по охране труда, вводный инструктаж о мерах пожарной безопасности при приеме на работу; - первичный инструктаж на рабочем месте; - первичный инструктаж по пожарной безопасности на объектах ЛПУ МГ; - прошедшие проверку знаний по электробезопасности и имеющие II группу электробезопасности; - обучение безопасным методам труда, способам оказания первой помощи пострадавшим; - стажировку на рабочем месте; - обучение и проверку знаний по охране труда, пожарной безопасности и оказанию доврачебной помощи.Допуск к самостоятельной работе оформляется распоряжением начальника службы, с которым работник должен ознакомиться под роспись. До выполнения всех вышеизложенных требований к самостоятельной работе приступать запрещается. Электрогазосварщику разрешается выполнять только работы, предусмотренные его трудовыми обязанностями или по поручению непосредственных руководителей, а также осуществлять правомерные действия, обусловленные трудовыми отношениями с работодателем либо в его интересах. 1.2. К опасным и вредным производственным факторам при эксплуатации сварочного выпрямителя относятся: - повышенное значение напряжения электросети, замыкание которой может пройти через тело человека; - повышенный уровень статического электричества; - интенсивное тепловое излучение; - искры, брызги выброса раскаленного металла; - повышенный уровень электромагнитных излучений и напряженность электрического и магнитного полей при выполнении работ на электроустановке.
Допуск к самостоятельной работе оформляется распоряжением начальника службы, с которым работник должен ознакомиться под роспись.
До выполнения всех вышеизложенных требований к самостоятельной работе приступать запрещается.
Электрогазосварщику разрешается выполнять только работы, предусмотренные его трудовыми обязанностями или по поручению непосредственных руководителей, а также осуществлять правомерные действия, обусловленные трудовыми отношениями с работодателем либо в его интересах.
1.2. К опасным и вредным производственным факторам при эксплуатации сварочного выпрямителя относятся:
- повышенное значение напряжения электросети, замыкание которой может пройти через тело человека;
- повышенный уровень статического электричества;
- интенсивное тепловое излучение;
- искры, брызги выброса раскаленного металла;
- повышенный уровень электромагнитных излучений и напряженность электрического и магнитного полей при выполнении работ на электроустановке.
1.3. Согласно "Типовым отраслевым нормам бесплатной выдачи спецодежды, спец. обуви:
костюм для сварщиков, костюм термостойкий антистатический с масловодоотталкивающей пропиткой, рукавицы брезентовые или рукавицы с крагами из парусины, ботинки или сапоги кожаные, наушники противошумные, очки защитные, каска защитная, костюм для защиты от пониженных температур с пристегивающейся утепляющей прокладкой из антистатических тканей с масловодоотталкивающей пропиткой, шапка- ушанка, подшлемник утепленный , рукавицы утепленные или перчатки из полимерных материалов морозостойкие, валенки.
1.4. Для обеспечения безопасности обслуживающего персонала сварочные установки должны удовлетворять следующим требованиям:
- для присоединения заземляющего провода корпус сварочного выпрямителя должен иметь болт (винт), расположенный в доступном месте с надписью "земля";
- концы обмоток сварочного выпрямителя и регулятора должны выходить на клеммные панели (доски), снабженные зажимами для крепления кабеля или провода;
- зажимы должны иметь маркировку, а сами клеммные панели и винт заземления должны иметь съемные или откидные защитные колпаки;
- каждый зажим клеммной доски сварочного выпрямителя должен быть снабжен кабельным наконечником для вталкивания провода;
- напряжение холостого хода сварочного выпрямителя для ручной сварки не должно превышать 60-65 В;
- для перемещения сварочный выпрямитель должен быть снабжён колёсами и ручками;
- для предохранения глаз от лучей сварщик при дуговой сварке должен закрывать лицо щитком РН или НН, снабженным специальными светофильтрами.
Если сварщик работает в общем помещении с другими работниками, он должен изолировать свое рабочее место щитами и предупредить окружающих о вредном влиянии дуги на глаза;
- для предохранения от ожогов излучением дуги и брызгами расплавленного металла руки сварщика должны быть защищены рукавицами, а тело – специальной одеждой;
- для предохранения глаз от осколков шлака защищать шов следует в очках с простыми стёклами.
1.5. На каждом рабочем месте необходимо иметь аптечку с медикаментами и средствами первой помощи пострадавшим. Рабочие должны уметь оказывать первую (доврачебную) помощь пострадавшим.
1.6. О случаях травмирования и обнаружения неисправности оборудования, приспособлений и инструмента любой аварийной ситуации работники должны немедленно сообщить непосредственному руководителю. Работать на неисправном оборудовании и пользоваться неисправным инструментом запрещается. Не разрешается допускать на свое рабочее место лиц, не имеющих отношение к данной работе.
Выполнять только порученную работу.
1.7. Заметив нарушение инструкции другим рабочим, необходимо предупредить его о необходимости соблюдения требований по технике безопасности.
1.8. Требования настоящей инструкции являются обязательными. Невыполнение этих требований рассматривается как нарушение трудовой и производственной дисциплины. Перед допуском к работе рабочим должна быть вручена настоящая инструкция под роспись.2. Требования охраны труда перед началом работы
2.1. Работник обязан получить задание от непосредственного руководителя на выполнение определенного вида работ или определенных видов работ, ознакомится с содержанием задания по журналу ежегодного учета выдачи заданий службы (цеха) под подпись. 2.2. Надеть и проверить исправность спецодежды и средств индивидуальной защиты. 2.3. Получить задание на работу. 2.4. Корпус выпрямителя следует надёжно заземлить. 2.5. Необходимо заземлить один из токовых разъёмов («+» или «-») выпрямителя, к которому подключается привод, идущий к изделию (обратный провод), и сварочный стол (плиту).
2.6. Перед началом работы следует проверить исправность:
- пусковых устройств, инструмента, приспособлений;
- наличие и исправность заземления;
- плотность соединения наконечников электропроводов с зажимными болтами на клеммной панели;
- изоляцию токоведущих проводов, чтобы при случайном прикосновении к ним были исключены случаи поражения электротоком;
- освободить рабочее место от посторонних предметов;
- проверить работоспособность вентиляции;
- убедиться в достаточности освещённости;
- проверить наличие и годность средств оказания первой медицинской помощи.
Обо всех обнаруженных замечаниях сообщить начальнику участка службы и до их устранения к работе не приступать.3. Требования охраны труда во время работы
3.1. Заземление корпуса выпрямителя следует производить при помощи специального заземляющего болта или винта. Нельзя использовать в качестве заземляющего провода трубопроводы, а также металлоконструкции зданий и технологическое оборудование, если последние не являются объектом сварки.
3.2. Для регулятора тока сварочного выпрямителя заземление не требуется.
3.3. Ручную электросварку выполняют двумя проводами. Многожильные провода должны иметь наконечники. Необходимо следить, чтобы провода от сварочной установки к рабочему месту имели хорошую изоляцию и были защищены от действия высоких температур и от механических повреждений.
3.4. Сварочный провод должен иметь достаточную длину. При перемещении электросварочных проводов их необходимо свернуть в бухту.
3.5. Соединение отдельных отрезков проводов должно быть выполнено способом горячей пайки или сварки. Места соединений должны быть тщательно изолированы.
3.6. Соединять электрододержатель со сварочными проводами допускается только при помощи медных кабельных наконечников, скрепленных болтами. Соединение сварочных проводов методом скрутки запрещается.
3.7. При одновременном использовании нескольких сварочных выпрямителей их необходимо ставить на расстоянии не менее 0,35 м друг от друга.
3.8. Располагать сварочный выпрямитель рядом с ацетиленовым генератором не допускается. Расстояние между ними должно быть не менее 3 м.
3.9. Сварочные провода выпрямителя следует располагать от трубопроводов кислорода на расстоянии не менее 0, 5 м, от трубопроводов ацетилена и других горючих газов - не менее 1 м.
3.10. При сварке крупногабаритных конструкций ширина проходов с каждой стороны конструкций должна быть не менее 0,8 м, а между выпрямителем и стеллажом – не менее 1 м;
3.11. Для предупреждения электротравматизма при эксплуатации выпрямителя необходимо соблюдать следующее:
- не перегружать выпрямитель;
- во время работы периодически производить осмотр целостности изоляции токоведущих частей выпрямителя;
- при перемещении выпрямителя нельзя тянуть за присоединенные провода;
- не допускать попадания влаги на выпрямитель;
- подключать выпрямитель к электросети, а также проводить ремонт разрешается только электромонтёру с соответствующей группой по электробезопасности;
- при перерывах в работе, ремонте, перемещении выпрямителя его следует отключать от сети.
3.12. Присоединение выпрямителя к электросети должно производится при помощи шлангового провода, а при его отсутствии – проводом, заключённым в резиновую или хлорвиниловую трубку.
3.13. Длина проводов между питающей сетью и передвижным сварочным выпрямителем не должна превышать 15 метров.
3.14. Не разрешается оставлять неизолированными концы проводов или кабелей после отсоединения от сварочного генератора, осветительных приборов и других токоприемников.
Прикасаться к оборванным, свешивающимся или лежащим на земле проводам электросетей опасно для жизни.
3.15. Включать и отключать электроустановку посредством пусковой аппаратуры разрешается только лицам, работающим на этих установках.
3.16. Запрещается:
- работать при неисправной вентиляции;
- работать в промасленной неисправной спецодежде, обуви, СИЗ;
- оставлять открытыми токоведущие части электроустановок и пусковой аппаратуры;
- ремонтировать или отключать напряжение при работе выпрямителя;
- оголять провода для временного подключения к ним электроустановок.
При возникновении аварийной ситуации или угрозе возникновения во время работы, при любых неисправностях оборудования, инструментов приспособлений работы прекратить, сообщить непосредственному руководителю работ и до их устранения к работе не приступать.4. Требования охраны труда в аварийных ситуациях
4.1. Выпрямитель следует немедленно отключить в случае: - прекращение подачи электроэнергии; - виткового замыкания в обмотках; - нарушения контакта в соединениях; - чрезмерного нагрева сердечника или его сильного гудения. 4.2. При возникновении возгорания немедленно отключить оборудование. Сообщить о пожаре по телефону 112, всем работающим приступить к тушению очага возгорания имеющимися средствами пожаротушения. 4.3. Если на металлических частях оборудования обнаружено напряжение, заземляющий провод оборван - немедленно выключить выпрямитель, доложить непосредственному руководителю о неисправности и без его указания к работе не приступать.
4.4. В случае появления загазованности помещения, при отказе вентиляции, работы должны быть немедленно прекращены, помещение должно быть проветрено.
4.5. При несчастном случае необходимо в первую очередь освободить пострадавшего от травмирующего фактора.
Внимание. При освобождении пострадавшего от действия электрического тока следите за тем, чтобы самому не оказаться в контакте с токоведущей частью и под напряжением тока.
4.6. О несчастном случае срочно сообщить сменному диспетчеру по телефону 112, пострадавшему оказать первую помощь в соответствии с инструкцией по оказанию первой доврачебной медицинской помощи, о происшедшем доложить непосредственному руководителю. Место несчастного случая следует сохранить без изменения, если это не создает угрозы для работающих, и не приведет к аварии. До прибытия медицинского работника пострадавшего без присмотра не оставлять.5. Требования охраны труда после окончания работ
5.
1. Выключить рубильник, отключить выпрямитель.
5.2. Привести в порядок рабочее место.
5.3. Снять рабочую одежду.
5.4. Вымыть лицо и руки теплой водой с мылом, принять душ.
5.5. Обо всех замечаниях сообщить непосредственному руководителю.Сварочные выпрямители
Главная \ Номенклатура \ СВАРОЧНОЕ ОБОРУДОВАНИЕ \ Сварочное оборудование ООО НПП «ПЛАЗЕР» \ Сварочные выпрямители
Мы предлагаем различное сварочное оборудование со склада в Москве.
Выбрать качественное сварочное оборудование — задача нетривиальная. При выборе в первую очередь необходимо отталкиваться от материала, который необходимо сваривать (переменный/постоянный ток, полуавтомат, аргонно-дуговая).

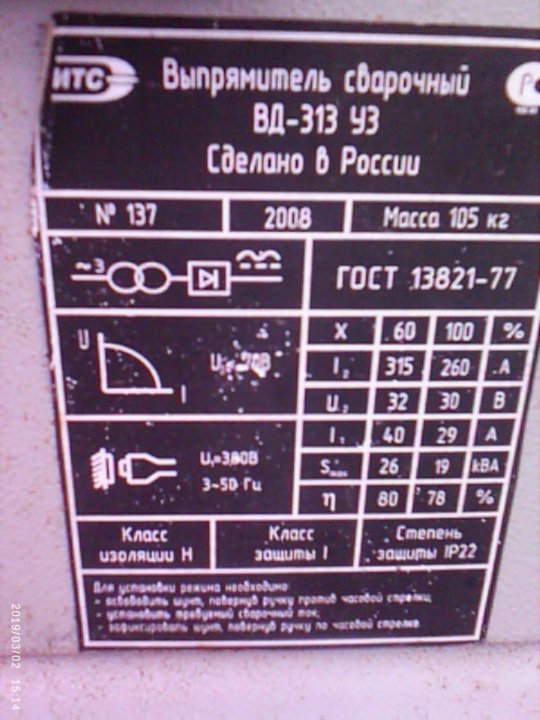

Сварочные выпрямители предназначены для сварки металлических конструкций из низкоуглеродистой или высоколегированной стали, цветных металлов и сплавов. При сварке используются покрытые сварочные электроды (сварочная проволока) различных типов, а также неплавящиеся электроды в защитных газах.
Сварочные выпрямители подразделяются по току на:
— бытовые сварочные выпрямители до 200 А;
— полупрофессиональные сварочные выпрямители до 300 А;
— профессиональные сварочные выпрямители свыше 300 А
Скачать сертификат на выпрямители
Скачать паспорт на выпрямители ВД-306Ш(380В), ВД-350Ш
Скачать паспорт на выпрямители ВД-250Ш, ВД-306Ш (220/380В), ВД-505Ш
Скачать паспорт на выпрямитель ВД-305 «Шайтан»
Сварочный выпрямитель ВД-305 Шайтан (220/380 В)
Напряжение питания 220/380 В ± 10%
Максимальный первичный ток 54 А
Номинальная частота сети 50 Гц
Номинальный сварочный ток 300 А
Диапазон регулирования сварочного тока 50-300 А
Продолжительность нагрузки 40 %
Номинальное рабочее напряжение 32 В
Напряжение холостого хода 95 В
Способ регулирования сварочного тока электронный, плавный
Потребляемая мощность 19 кВА
Количество постов 1
Габаритные размеры 515х535х408 мм Масса 80 кг
Цена 30360,00руб

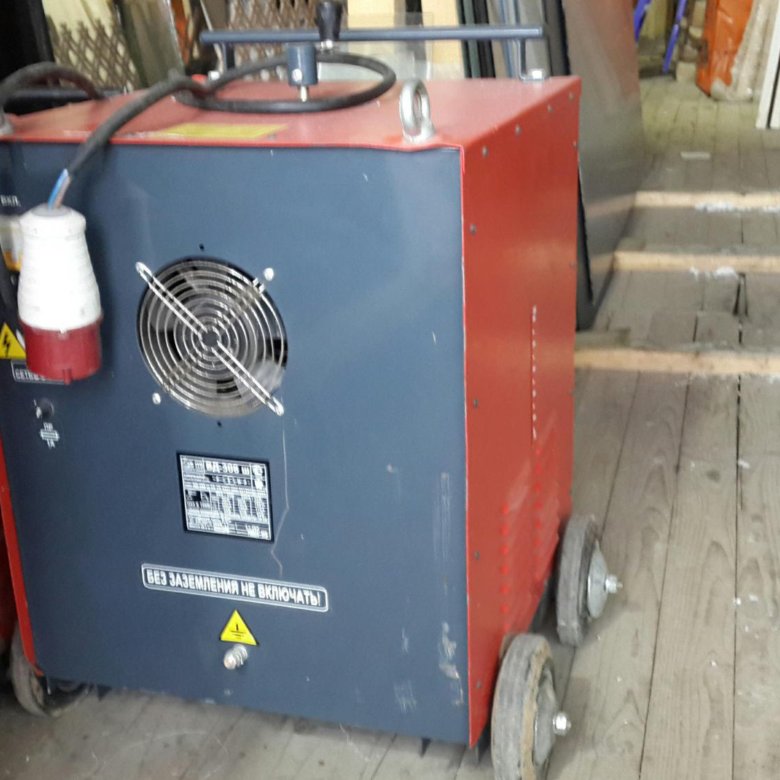

Сварочный выпрямитель ВД-306 Ш (220/380 В)
Напряжение питания 220/380 В ± 10%
Номинальная частота сети 50 Гц
Номинальный сварочный ток 300 А
Диапазон регулирования сварочного тока 60-300 А
Продолжительность нагрузки 60 %
Напряжение холостого хода 65 В
Способ регулирования сварочного тока механический, плавный
Потребляемая мощность 23 кВА
Обмотки трансформатора CU
Количество постов 1
Габаритные размеры 550х620х750 мм Масса 97 кг
Цена 28700,00руб
Сварочный выпрямитель ВД-306 Ш (380 В)
Напряжение питания 3х380 В ± 10%
Номинальная частота сети 50 Гц
Номинальный сварочный ток 300 А
Диапазон регулирования сварочного тока 60-300 А
Продолжительность нагрузки 60 %
Напряжение холостого хода 80 В
Способ регулирования сварочного тока механический, плавный
Потребляемая мощность 22 кВА
Обмотки трансформатора CU
Количество постов 1
Габаритные размеры 550х620х750 мм Масса 98,5 кг
Цена 27600,00руб
Сварочный выпрямитель ВД-306 ШО (380 В)
Напряжение питания 3х380 В ± 10%
Номинальная частота сети 50 Гц
Номинальный сварочный ток 300 А
Диапазон регулирования сварочного тока 70-300 А
Продолжительность нагрузки 40 %
Напряжение холостого хода 80 В
Способ регулирования сварочного тока механический, плавный
Потребляемая мощность 21 кВА
Количество постов 1
Габаритные размеры 310х600х620 мм Масса 79 кг
Цена 26220,00руб
Сварочный выпрямитель ВД-350 Ш-3 (380 В)
Напряжение питания 3х380 В ± 10%
Номинальная частота сети 50 Гц
Номинальный сварочный ток 350 А
Диапазон регулирования сварочного тока 60-350 А
Продолжительность нагрузки 40 %
Напряжение холостого хода 85 В
Способ регулирования сварочного тока механический, плавный
Потребляемая мощность 28 кВА
Обмотки трансформатора CU
Количество постов 1
Габаритные размеры 550х620х750 мм Масса 115 кг
Цена 32880,00руб
Сварочный выпрямитель ВД-350 Ш Супер (380 В)
Напряжение питания 3х380 В ± 10%
Номинальная частота сети 50 Гц
Номинальный сварочный ток 350 А
Диапазон регулирования сварочного тока 70-350 А
Продолжительность нагрузки 60 %
Напряжение холостого хода 85 В
Способ регулирования сварочного тока механический, плавный
Потребляемая мощность 19,5 кВт
Количество постов 1
Габаритные размеры 750х550х620 мм Масса 98 кг
Цена 34260,00руб
Сварочный выпрямитель ВД-505 Ш (380 В)
Напряжение питания 3х380 В ± 10%
Номинальная частота сети 50 Гц
Номинальный сварочный ток 500 А
Диапазон регулирования сварочного тока 60-500 А
Продолжительность нагрузки 40 %
Напряжение холостого хода 80 В
Способ регулирования сварочного тока механический, плавный
Потребляемая мощность 34 кВА
Обмотки трансформатора CU
Количество постов 1
Габаритные размеры 615х545х765 мм Масса 120 кг
Цена 37320,00руб
Многопостовой сварочный выпрямитель ВДМ-2×315 (380 В)
Напряжение питания 3х380 В ± 10%
Номинальная частота сети 50 Гц
Номинальный сварочный ток 315 А
Диапазон регулирования сварочного тока 80-315 А
Продолжительность нагрузки 60 %
Напряжение холостого хода 75 В
Способ регулирования сварочного тока механический, плавный
Потребляемая мощность 45 кВА
Количество постов 2
Габаритные размеры 468х633х560 мм Масса 145 кг
Цена 41950,00руб
Многопостовой сварочный выпрямитель ВДМ-6305 (380 В)
Напряжение питания 3х380 В ± 10%
Номинальная частота сети 50 Гц
Номинальный сварочный ток 315 А
Диапазон регулирования сварочного тока до 630 А
Продолжительность нагрузки 60 %
Напряжение холостого хода 75 В
Способ регулирования сварочного тока балластными реостатами
Потребляемая мощность 47 кВА
Количество постов 4
Коэффициент одновременности работы постов 0,5
Габаритные размеры 710х510х535 мм Масса 151 кг
Цена 50900,00руб

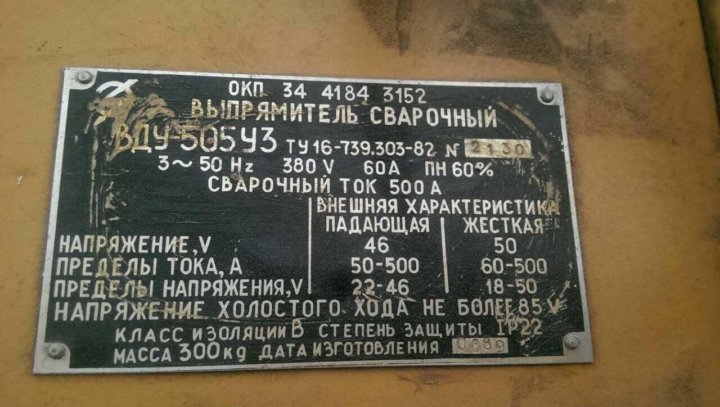

Сварочный выпрямитель универсальный ВДУ-506П (380 В)
Напряжение питания 3х380 В ± 10%
Максимальный первичный ток 46 А
Номинальная частота сети 50 Гц
Номинальный сварочный ток 500 А
Диапазон регулирования сварочного тока 45-500 А
Продолжительность нагрузки 60 %
Номинальное рабочее напряжение 16-40 В
Напряжение холостого хода 100 В
Способ регулирования сварочного тока электронный, плавный
Потребляемая мощность 30 кВА
Количество постов 1
Габаритные размеры 680х500х680 мм Масса 177 кг
Цена 74450,00руб
Многопостовой сварочный выпрямитель ВДМ-1205 (380 В)
Напряжение питания 3х380 В ± 10%
Номинальная частота сети 50 Гц
Номинальный сварочный ток 315 А
Диапазон регулирования сварочного тока до 1200 А
Продолжительность нагрузки 60 %
Напряжение холостого хода 80 В
Способ регулирования сварочного тока балластными реостатами
Потребляемая мощность 96 кВА
Количество постов 8
Коэффициент одновременности работы постов 0,5
Габаритные размеры 610х910х795 мм Масса 245 кг
Цена 71650,00руб
Многопостовой сварочный выпрямитель ВДМ-1605 (380 В)
Напряжение питания 3х380 В ± 10%
Номинальная частота сети 50 Гц
Номинальный сварочный ток 315 А
Диапазон регулирования сварочного тока до 1600 А
Продолжительность нагрузки 60 %
Напряжение холостого хода 85 В
Способ регулирования сварочного тока балластными реостатами
Потребляемая мощность 132 кВА
Количество постов 10
Коэффициент одновременности работы постов 0,5
Габаритные размеры 800х660х750 мм Масса 320 кг
Цена 108560,00руб
Время последней модификации
1438761434AS Energi
Быстродействующий тиристор ASTS183S04PFL1 AS ENERGI TM в конструкции шпильки является заменой, аналогом, альтернативой и эквивалентным полупроводниковым устройством для быстродействующих тиристоров шпильки VS-ST183S04PFL1 Vishay Semiconductors.
9. Тиристорные шпильки предназначены для преобразования и управления постоянным и переменным током. Также доступны к заказу «радиаторы с воздушным охлаждением серии О для шпильки» для тиристорного охлаждения.
Воздушные и водяные радиаторы используются для охлаждения тиристоров. Для обеспечения надежного теплового и электрического контакта с радиатором момент затяжки M d необходимо соблюдать при сборке. Для лучшего отвода тепла тиристора при сборке используется теплопроводящая паста (это рекомендация, а не обязательное условие при установке).
Быстродействующие тиристоры — устройства с пониженными значениями t q , t rr , Q rr и с повышенным значением (di T /dt) crit (до 2500 А/мкс), предназначенные для работы в режимах более высоких частот (до 10 кГц). Параметры тиристора В ТМ , t q , Q rr взаимосвязаны, поэтому уменьшение значения tq и Q rr приводит к увеличению V TM .
Быстродействующие тиристоры характеризуются очень малым временем выключения, что выгодно отличает их от стандартных моделей. Они используются в сварке, индукционном нагреве и плавке, электротранспорте, приводах переменного тока, ИБП и других системах, требующих короткого времени включения и выключения. Тиристоры имеют стандартный керамический герметичный корпус, изолирующий функциональную часть и полупроводниковый элемент от механических воздействий и окружающей среды.
Особенности: тиристоры поставляются в виде шпилек. Основание тиристора — анод, гибкий силовой провод — катод, гибкий провод, выходящий из основания силового провода, — вспомогательный катод, гибкий провод, выходящий из корпуса, — управляющий электрод (затвор). Эти тиристоры отличаются возможностью использования на движущихся частях.
Быстродействующие тиристоры AS ENERGI TM имеют следующие особенности: низкие статические и динамические потери, высокие значения V DRM /В РРМ , большой опыт применения устройств в различных отраслях промышленности, диапазон напряжений от 100 до 9000 В и токов от 10 до 15000 А, высокая стойкость к термическому и электрическому циклированию, естественное или принудительное воздушное охлаждение.
Спецификации и параметры, техпаспорт в формате PDF, размеры, чертежи приведены ниже.
Наша компания предоставляет гарантию качества на тиристоры 2 года со дня покупки. При поставке тиристоров при необходимости предоставляем технический паспорт и сертификат соответствия.
Подробнее
Окончательная цена быстродействующих тиристоров в исполнении на шпильке зависит от класса напряжения, количества, условий поставки, производителя, страны происхождения и формы оплаты.
Общие характеристики быстродействующего тиристора (шпилька) VS-ST183S04PFL1 Vishay и замена:
| Характеристики быстродействующего тиристора | ВС-СТ183С04ПФЛ1 | |
| Максимально допустимый средний прямой ток (температура корпуса) | И Т(АВ) (Т С ) | 195 А (85ºC) |
| Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | В РРМ /В РРМ | 400 В |
| Действующее значение тока в открытом состоянии | I TRMS | 306 А |
| Импульсный ток в открытом состоянии | I ТСМ | 4900 А |
| Коэффициент безопасности | I 2 т | 120 кА 2 ·с |
| Пороговое напряжение | В Т0 | 1,45 В |
| Сопротивление наклону в открытом состоянии | р Т | 0,58 мОм |
| Пиковое напряжение в открытом состоянии | В ТМ | 1,80 В |
| Пиковый ток в открытом состоянии | I ТМ | 600 А |
| Время выключения, не более | т q | 15-20 мкс |
| Температура p-n перехода | Т вж макс | 125 °С |
| Термическое сопротивление, соединение с корпусом | Р th(j-c) | 0,012 К/Вт |
| Момент затяжки, несмазанная резьба | M d ± 10 % | 31 Н |
| Вес | Вт | 280 г |
| Пакет (корпус) | тип | ТО-93 (ТО-209АБ) |
| Резьба шпильки | Ød | 3/4″-16UNF-2A мм |
| Замена AS ENERGI TM | тип | АСТС183С04ПФЛ1 |
| Технический паспорт | ПДФ | |
Руководство по нумерации быстродействующих тиристоров:
| AS | ТС | 18 | 3 | С | 04 | Р | Ф | л | 1 |
| КАК | – | АС ЭНЕРГИ ТМ | ||||||||||||||||
| ТС | – | Группа продуктов: Тиристорный штифт . | ||||||||||||||||
| 18 | – | Номер основной детали . | ||||||||||||||||
| 3 | – | Тиристор быстрого отключения | ||||||||||||||||
| С | – | Штифт для приклеивания под давлением . | ||||||||||||||||
| 04 | – | Класс напряжения В RRM / 100 . | ||||||||||||||||
| Р | – | Основание шпильки 3/4″ с резьбой 16UNF-2A . | ||||||||||||||||
| Ф | – | Параметр критической скорости нарастания напряжения в закрытом состоянии (dV D /dt) крит :
| ||||||||||||||||
| Л | – | Параметр времени выключения t q :
| ||||||||||||||||
| 1 | – | Быстроразъемные клеммы (выводы затвора и вспомогательного катода) . |
Полярность (анод, катод, затвор) силовых быстродействующих тиристоров:
High Power Semiconductors AS ENERGI
TM
Наша компания занимается производством и продажей широкого спектра силовых полупроводников (силовые тиристоры, модули, выпрямительные диоды, лавинные, роторные и сварочные диоды, симисторы и т.д.) токи до 15000А и напряжения до 9000В, и воздушные и водяные радиаторы к ним.
Вы можете купить полупроводниковые приборы в любых объемах, а при заказе больших партий цена будет ниже. Мы заслужили доверие клиентов и поставляем продукцию по всему миру.
По вопросам приобретения Силовых Тиристоров, Диодов, Модулей отправьте заявку на почту:
[email protected]
И мы предоставим Вам коммерческое предложение на поставку.
При большом количестве предоставим индивидуальную цену!!!
Мы открыты для производства продукции на наших производственных мощностях
по Вашим пожеланиям и техническому заданию.
Рекомендации по установке тиристоров с креплением на силовой шпильке:
Надежность теплообмена и электрического контакта между сопрягаемыми поверхностями тиристора и охладителя во всем диапазоне температур обеспечивается соответствующим крутящим моментом .
Перед сборкой необходимо произвести визуальный осмотр (1) контактных поверхностей на наличие механических повреждений и протереть (2) , смоченные спиртом (толуол, бензин, ацетон).
Для улучшения параметров теплопередачи рекомендуется смазать (3) тонкий слой силиконовой теплопроводной пасты перед сборкой, что не является обязательным условием для монтажа.
После установки крепежные детали (гайки и шайбы) должны быть дополнительно защищены от коррозии.
Советы и рекомендации по силовым тиристорам:
Силовые тиристоры не должны работать в течение длительного времени при их предельной нагрузке для всех параметров.
При этом запас прочности определяется требуемой степенью надежности устройства.
Замените вышедший из строя силовой тиристор на тиристор, соответствующий параметрам заменяемого.
Переохлаждение должно быть обеспечено при работе в среде с повышенной температурой окружающей среды.
Для обеспечения надлежащего отвода тепла рекомендуется периодическая очистка силовых тиристоров и охладителей от пыли и загрязнений.
Индуктивные делители тока (часто витые тороидальные провода) следует использовать для выравнивания токов между параллельно включенными силовыми тиристорами. Наиболее популярными способами подключения являются замкнутая цепь, схема с общей катушкой или силовой тиристор. Эффективность делителей тока в этом случае определяется сечением магнитопровода.
Предотвращение асимметрии напряжения при последовательном соединении силовых тиристоров достигается за счет использования шунтирующих резисторов, включенных параллельно каждому тиристору. Выравнивание напряжения в переходных режимах обеспечивается подключением конденсаторов параллельно каждому тиристору.
Категорически запрещается прикасаться к силовым тиристорам, находящимся под высоким напряжением, во время работы.
Почему AS ENERGI
TM
- Собственное производство, в том числе производство полупроводниковых кремниевых чипов
- Европейский бренд — 100% качество, выгодная цена, короткие сроки изготовления
- Более 20 лет опыта работы в полупроводниковой промышленности
- Нам доверяют клиенты более чем из 50 стран
- 10000 наименований в ассортименте на токи от 10А до 15000А, напряжения от 100В до 9000В
- Производим аналоги продукции других производителей
- Гарантированное сертифицированное качество, гарантийный срок эксплуатации — 2 года
Гарантия качества
Наша продукция сертифицирована и соответствует международным стандартам.
Наша компания предоставляет гарантию качества на продукцию 2 года .
Предоставляем сертификаты соответствия, отчеты о надежности, паспорта и технические паспорта по требованию заказчика.
Каждый продукт тестируется по основным параметрам, и предоставляются Отчеты о тестировании параметров для каждого продукта.
География партнерства
Компания AS ENERGI TM поставляет силовые полупроводники и другое оборудование более чем в 50 стран мира.
Логистика и доставка
Мы доставляем нашу продукцию по всему миру с помощью логистических компаний: DHL, TNT, UPS, EMS, Fedex, Aramex.
Продукция может быть доставлена любым видом транспорта: авиа, морским, железнодорожным и автомобильным.
AS ENERGI TM Производство полупроводников
Ассортимент нашей продукции включает выпрямительные диоды, тиристоры фазового регулирования в дисковом и шпильочном исполнении, лавинные диоды и тиристоры, быстродействующие переключающие, высокочастотные тиристоры, быстровосстанавливающиеся, сварочные и роторные диоды, симисторы, мостовые выпрямители, силовые модули (тиристорные, диодные, тиристорно-диодные, IGBT) и воздушные и водяные радиаторы к ним.
Силовые диоды и тиристоры изготавливаются на токи от 10А до 15000А, диапазон напряжений от 100В до 9000В.
Силовые диодные и тиристорные модули выпускаются от 25А до 1250А, диапазон напряжения 400В — 4400В.
Ассортимент силовых полупроводников также включает эквивалентные, сменные, аналоговые и альтернативные полупроводниковые приборы мировых производителей.
Рекомендуемые продукты:
Тиристоры Power Disc
Тиристоры Power Stud
Fast Disc Thyristors
Fast Switching Disc Thyristors
Water Cooling Heatsink for Disc Devices
Air Cooling Heatsink for Disc Devices
Phase Control Thyristors 5STP ABB
Fast Switching Thyristors 5STF ABB
Стандартные выпрямительные диоды 5SDD ABB
Тиристорные модули AMKT
Тиристорные диодные модули AMKH
Диодные модули AMKD
Метки: быстродействующий тиристор VS-ST183S04PFL1 Вишай замена, VS-ST183S04PFL1 замена, VS-ST183S04PFL1 технический паспорт, каталог, характеристики, быстродействующий тиристор шпилька типа SCR 195 ампер 400 В с радиатором, завод производитель силового шпильки тип быстрый тиристор, шпилька тиристор, шпилька тиристор прайс-лист, заказ, кремниевый управляемый выпрямитель, быстродействующие тиристоры шпилька 400, быстродействующий тиристор шпилька тип 400
Выбранные продукты:
9AS Energi
VS-ST183S08PFL1
| Номер детали Vishay | ВС-СТ183С08ПФЛ1 |
| Средний ток в открытом состоянии, I T(AV)M (T C ) | 195А (85°С) |
| Напряжение, В РРМ /V РРМ | 800 В |
| Резьба шпильки | 3/4″-16УНФ-2А |
| Технический паспорт | |
| Замена AS ENERGI TM | АСТС183С08ПФЛ1 |
| Добавить в корзину | по запросу |
Быстродействующий тиристор ASTS183S08PFL1 AS ENERGI TM в конструкции шпильки является заменой, аналогом, альтернативой и эквивалентным полупроводниковым устройством для быстродействующих тиристоров шпильки VS-ST183S08PFL1 Vishay Semiconductors.
9. Тиристорные шпильки предназначены для преобразования и управления постоянным и переменным током. Также доступны к заказу «радиаторы с воздушным охлаждением серии О для шпильки» для тиристорного охлаждения.
Воздушные и водяные радиаторы используются для охлаждения тиристоров. Для обеспечения надежного теплового и электрического контакта с радиатором момент затяжки M d необходимо соблюдать при сборке. Для лучшего отвода тепла тиристора при сборке используется теплопроводящая паста (это рекомендация, а не обязательное условие при установке).
Быстродействующие тиристоры — устройства с пониженными значениями t q , t rr , Q rr и с повышенным значением (di T /dt) crit (до 2500 А/мкс), предназначенные для работы в режимах более высоких частот (до 10 кГц). Параметры тиристора В ТМ , t q , Q rr взаимосвязаны, поэтому уменьшение значения tq и Q rr приводит к увеличению V TM .
Быстродействующие тиристоры характеризуются очень малым временем выключения, что выгодно отличает их от стандартных моделей. Они используются в сварке, индукционном нагреве и плавке, электротранспорте, приводах переменного тока, ИБП и других системах, требующих короткого времени включения и выключения. Тиристоры имеют стандартный керамический герметичный корпус, изолирующий функциональную часть и полупроводниковый элемент от механических воздействий и окружающей среды.
Особенности: тиристоры поставляются в виде шпилек. Основание тиристора — анод, гибкий силовой провод — катод, гибкий провод, выходящий из основания силового провода, — вспомогательный катод, гибкий провод, выходящий из корпуса, — управляющий электрод (затвор). Эти тиристоры отличаются возможностью использования на движущихся частях.
Быстродействующие тиристоры AS ENERGI TM имеют следующие особенности: низкие статические и динамические потери, высокие значения V DRM /В РРМ , большой опыт применения устройств в различных отраслях промышленности, диапазон напряжений от 100 до 9000 В и токов от 10 до 15000 А, высокая стойкость к термическому и электрическому циклированию, естественное или принудительное воздушное охлаждение.
Спецификации и параметры, техпаспорт в формате PDF, размеры, чертежи приведены ниже.
Наша компания предоставляет гарантию качества на тиристоры 2 года со дня покупки. При поставке тиристоров при необходимости предоставляем технический паспорт и сертификат соответствия.
Подробнее
Окончательная цена быстродействующих тиристоров в исполнении на шпильке зависит от класса напряжения, количества, условий поставки, производителя, страны происхождения и формы оплаты.
Общие характеристики быстродействующего тиристора (шпильки) VS-ST183S08PFL1 Vishay и замена:
| Характеристики быстродействующего тиристора | ВС-СТ183С08ПФЛ1 | |
| Максимально допустимый средний прямой ток (температура корпуса) | И Т(АВ) (Т С ) | 195 А (85ºC) |
| Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | В РРМ /В РРМ | 800 В |
| Действующее значение тока в открытом состоянии | I TRMS | 306 А |
| Импульсный ток в открытом состоянии | I ТСМ | 4900 А |
| Коэффициент безопасности | I 2 т | 120 кА 2 ·с |
| Пороговое напряжение | В Т0 | 1,45 В |
| Сопротивление наклону в открытом состоянии | р Т | 0,58 мОм |
| Пиковое напряжение в открытом состоянии | В ТМ | 1,80 В |
| Пиковый ток в открытом состоянии | I ТМ | 600 А |
| Время выключения, не более | т q | 15-20 мкс |
| Температура p-n перехода | Т вж макс | 125 °С |
| Термическое сопротивление, соединение с корпусом | Р th(j-c) | 0,012 К/Вт |
| Момент затяжки, несмазанная резьба | M d ± 10 % | 31 Н |
| Вес | Вт | 280 г |
| Пакет (корпус) | тип | ТО-93 (ТО-209АБ) |
| Резьба шпильки | Ød | 3/4″-16UNF-2A мм |
| Замена AS ENERGI TM | тип | АСТС183С08ПФЛ1 |
| Технический паспорт | ПДФ | |
Руководство по нумерации быстродействующих тиристоров:
| AS | ТС | 18 | 3 | С | 08 | Р | Ф | л | 1 |
| КАК | – | АС ЭНЕРГИ ТМ | ||||||||||||||||
| ТС | – | Группа продуктов: Тиристорный штифт . | ||||||||||||||||
| 18 | – | Номер основной детали . | ||||||||||||||||
| 3 | – | Тиристор быстрого отключения | ||||||||||||||||
| С | – | Штифт для приклеивания под давлением . | ||||||||||||||||
| 08 | – | Класс напряжения В RRM / 100 . | ||||||||||||||||
| Р | – | Основание шпильки 3/4″ с резьбой 16UNF-2A . | ||||||||||||||||
| Ф | – | Параметр критической скорости нарастания напряжения в закрытом состоянии (dV D /dt) крит :
| ||||||||||||||||
| Л | – | Параметр времени выключения t q :
| ||||||||||||||||
| 1 | – | Быстроразъемные клеммы (выводы затвора и вспомогательного катода) . |
Полярность (анод, катод, затвор) силовых быстродействующих тиристоров:
High Power Semiconductors AS ENERGI
TM
Наша компания занимается производством и продажей широкого спектра силовых полупроводников (силовые тиристоры, модули, выпрямительные диоды, лавинные, роторные и сварочные диоды, симисторы и т.д.) токи до 15000А и напряжения до 9000В, и воздушные и водяные радиаторы к ним.
Вы можете купить полупроводниковые приборы в любых объемах, а при заказе больших партий цена будет ниже. Мы заслужили доверие клиентов и поставляем продукцию по всему миру.
По вопросам приобретения Силовых Тиристоров, Диодов, Модулей отправьте заявку на почту:
[email protected]
И мы предоставим Вам коммерческое предложение на поставку.
При большом количестве предоставим индивидуальную цену!!!
Мы открыты для производства продукции на наших производственных мощностях
по Вашим пожеланиям и техническому заданию.
Рекомендации по установке тиристоров с креплением на силовой шпильке:
Надежность теплообмена и электрического контакта между сопрягаемыми поверхностями тиристора и охладителя во всем диапазоне температур обеспечивается соответствующим крутящим моментом .
Перед сборкой необходимо произвести визуальный осмотр (1) контактных поверхностей на наличие механических повреждений и протереть (2) , смоченные спиртом (толуол, бензин, ацетон).
Для улучшения параметров теплопередачи рекомендуется смазать (3) тонкий слой силиконовой теплопроводной пасты перед сборкой, что не является обязательным условием для монтажа.
После установки крепежные детали (гайки и шайбы) должны быть дополнительно защищены от коррозии.
Советы и рекомендации по силовым тиристорам:
Силовые тиристоры не должны работать в течение длительного времени при их предельной нагрузке для всех параметров.
При этом запас прочности определяется требуемой степенью надежности устройства.
Замените вышедший из строя силовой тиристор на тиристор, соответствующий параметрам заменяемого.
Переохлаждение должно быть обеспечено при работе в среде с повышенной температурой окружающей среды.
Для обеспечения надлежащего отвода тепла рекомендуется периодическая очистка силовых тиристоров и охладителей от пыли и загрязнений.
Индуктивные делители тока (часто витые тороидальные провода) следует использовать для выравнивания токов между параллельно включенными силовыми тиристорами. Наиболее популярными способами подключения являются замкнутая цепь, схема с общей катушкой или силовой тиристор. Эффективность делителей тока в этом случае определяется сечением магнитопровода.
Предотвращение асимметрии напряжения при последовательном соединении силовых тиристоров достигается за счет использования шунтирующих резисторов, включенных параллельно каждому тиристору. Выравнивание напряжения в переходных режимах обеспечивается подключением конденсаторов параллельно каждому тиристору.
Категорически запрещается прикасаться к силовым тиристорам, находящимся под высоким напряжением, во время работы.
Почему AS ENERGI
TM
- Собственное производство, в том числе производство полупроводниковых кремниевых чипов
- Европейский бренд — 100% качество, выгодная цена, короткие сроки изготовления
- Более 20 лет опыта работы в полупроводниковой промышленности
- Нам доверяют клиенты более чем из 50 стран
- 10000 наименований в ассортименте на токи от 10А до 15000А, напряжения от 100В до 9000В
- Производим аналоги продукции других производителей
- Гарантированное сертифицированное качество, гарантийный срок эксплуатации — 2 года
Гарантия качества
Наша продукция сертифицирована и соответствует международным стандартам.
Наша компания предоставляет гарантию качества на продукцию 2 года .
Предоставляем сертификаты соответствия, отчеты о надежности, паспорта и технические паспорта по требованию заказчика.
Каждый продукт тестируется по основным параметрам, и предоставляются Отчеты о тестировании параметров для каждого продукта.
География партнерства
Компания AS ENERGI TM поставляет силовые полупроводники и другое оборудование более чем в 50 стран мира.
Логистика и доставка
Мы доставляем нашу продукцию по всему миру с помощью логистических компаний: DHL, TNT, UPS, EMS, Fedex, Aramex.
Продукция может быть доставлена любым видом транспорта: авиа, морским, железнодорожным и автомобильным.
AS ENERGI TM Производство полупроводников
Ассортимент нашей продукции включает выпрямительные диоды, тиристоры фазового регулирования в дисковом и шпильочном исполнении, лавинные диоды и тиристоры, быстродействующие переключающие, высокочастотные тиристоры, быстровосстанавливающиеся, сварочные и роторные диоды, симисторы, мостовые выпрямители, силовые модули (тиристорные, диодные, тиристорно-диодные, IGBT) и воздушные и водяные радиаторы к ним.
