05.07.2022

Ручной заклепочник – инструмент рычажного типа, позволяющий соединять металлические элементы общей толщиной до 10 мм в условиях, когда использование сварки и резьбового крепежа технически невозможно или неэффективно. Соединение осуществляется методом сквозного монтажа крепежного элемента – заклепки. Конструктивно этот инструмент похож на клещи, в состав которых входят: рукоятка, приводящая в движение прижимной механизм с использованием физического усилия человека, прижимной механизм (вытяжной или резьбовой), головка, в которую устанавливается крепеж.

Как правильно работать ручным вытяжным заклепочником

Наиболее распространенный тип ручных заклепочников – вытяжной. Предназначен для создания прочных и надежных неразъемных соединений. В состав вытяжного крепежного элемента входят: полая цилиндрическая трубка с головкой на конце (втулка) и стержень в виде гвоздя с закругленной шляпкой. Диаметр втулки является диаметром заклепки. За счет сдавливания втулки в процессе клепки в месте соединения создается наплыв.

Как правильно клепать заклепки вытяжные – этапы процесса:

1. Подготовка поверхностей. Соединяемые элементы необходимо выровнять для обеспечения максимального прилегания друг к другу.
2. Разметка и сверление отверстий. Для точного проведения этих операций рекомендуется расположить и зафиксировать соединяемые элементы на деревянной заготовке.
3. На заклепочник устанавливают насадку требуемого диаметра, в нее вкладывают заклепку.
4. Крепеж вставляется в отверстие, изготовленное в соединяемых материалах. С помощью усилия, прикладываемого к рукоятям, формируется неразъемное соединение. В зависимости от величины рабочего хода инструмента соединение может осуществляться в течение одной или нескольких операций. Остаток вытяжного стержня удаляется из заклепочника. Для сбора остатков в инструменте может быть предусмотрен специальный пенал, что позволяет постоянно и без дополнительных усилий содержать рабочее место в чистоте.

Для создания прочного заклепочного соединения необходимо правильно выбрать длину заклепки. Ее вычисляют по формуле:

C = A + B, в которой

• C – длина крепежа, мм;
• A – диаметр крепежа, мм;
• B – суммарная толщина соединяемых деталей (толщина пакета), мм.

Максимальная толщина пакета, характеристики соединяемых материалов и заклепок указываются в технической документации, прилагаемой к инструменту. Корпус ручных заклепочников обычно изготавливается литьем из алюминиевых сплавов, ручки – ковкой из прочных сталей. Резиновые накладки на ручках обеспечивают удобную работу с инструментом.

Одноручные и двуручные заклепочники

Одноручные заклепочники применяются при проведении периодических операций по соединению достаточно тонких пакетов. Они работают с алюминиевыми заклепками диаметром до 5 мм, крепежом из черной или коррозионностойкой стали – до 4 мм. С помощью возвратной пружины происходит автоматическое разведение ручек и удаление остатков стержней. Одноручным заклепочным пистолетом удобно пользоваться при проведении работ в стесненных условиях.

Для выполнения постоянных работ и/или соединения толстых пакетов рекомендуется использовать двуручные модели, позволяющие сэкономить физические усилия. Замена насадок в двуручных моделях осуществляется при сведенных рукоятях, а заклепка устанавливается в насадку при разведенных рукоятях. Большой рабочий ход позволяет соединять элементы в единый пакет за один прием.

Как пользоваться ручным заклепочником для резьбовых заклепок

Резьбовые заклепочники предназначены для создания условно неразъемных соединений. Они работают со специальными заклепками, внутри которых нарезана резьба. Такое соединение может выполнять как прямые функции, присущие заклепкам, так и использоваться как основа для резьбового крепежа: болтов, винтов или шпилек. Резьбовые заклепки представляют собой втулки с внутренней резьбой, выполненной примерно на половину ее длины, и небольшим бортиком. Их часто применяют при необходимости закрепить какие-либо объемные элементы к тонколистовому материалу. В стандартном варианте резьбовые заклепки могут использоваться для соединения материалов в пакет толщиной 0,3-6,0 мм.

Клепать резьбовые заклепки с помощью этого специального инструмента несложно. В конструкции резьбовых заклепочников, которые, как и вытяжные, могут быть одно- или двуручными, предусмотрена головка для крепления заклепки. Длина крепежного элемента выбирается по каталогу производителя в зависимости от суммарной толщины соединяемых материалов.

• Резьбовой шток заклепочника ввинчивается во внутреннюю резьбу крепежного элемента, который затем размещается в заранее подготовленное отверстие в базовом материале. Необходимый диаметр отверстия определяется по техдокументации, прилагаемой к инструменту.

• В результате усилия, прилагаемого к ручкам, резьбовой шток втягивается в корпус инструмента.
• Часть крепежа, на имеющая резьбы, деформируется с созданием надежного соединения элементов.
• Резьбовой стержень выкручивается из заклепки.

Одноручные инструменты чаще всего используются для работы с резьбовыми алюминиевыми заклепками М3-М6 и крепежом М3-М5, изготовленным из коррозионностойкой стали, латуни, черной стали. Для простого регулирования рабочего хода по шкале предусмотрена рифленая гайка. Применение компактных моделей заклепочников иногда бывает единственным вариантом создания основы для резьбовых соединений в труднодоступных местах.

Рекомендации по выбору подходящего ручного заклепочника

При выборе подходящей модели учитывают:

• Частоту и характер использования инструмента. Для периодического бытового применения подойдут бюджетные одноручные модели. Для профессионального использования рекомендуется приобрести двуручные заклепочники. Для эксплуатации в сложных условиях подходят усиленные модели, которые могут справиться даже с заклепками, предназначенными для более дорогостоящего аккумуляторного инструмента.
• Материал заклепок. Для работы с алюминиевым крепежом можно приобрести бюджетное оборудование. Установка стального и латунного крепежа увеличенного диаметра требует покупки профессионального инструмента. С усиленными структурными заклепками могут работать заклепочники, имеющие форму гармошки, но только при условии приобретения дополнительных насадок
• Удобство применения. Если планируется работа с крепежом, изготовленным из разных материалов и имеющим разный диаметр, целесообразно приобрести двуручную модель. Перед покупкой необходимо ознакомиться с перечнем насадок, которые имеются в базовом комплекте. Если понадобится, можно сразу приобрести недостающие комплектующие. Для работ на сложных участках рекомендуются клепочники с поворотной головкой.
• Наличие контейнера для остатков стержней. Этот аксессуар незаменим при ведении работ на кровле или при возведении ограждений.

При планировании работ с ручным заклепочником по строительству заборов из профлиста рекомендуется приобрести заклепки, специально предназначенные для этой цели. Они изготовлены из мягких марок стали и имеют цветные головки, что позволяет подобрать крепеж, соответствующий по цвету профнастилу.

Другие статьи по теме:

Рекомендации по использованию пневматического заклепочника

07.09.2022

Подробнее

Виды заклепочников и особенности выбора инструмента

08.08.2022

Подробнее

Рейтинг лучших ручных заклепочников — ТОП 10 в 2022 году

27.06.2022

Подробнее

Вы так же можете купить:

Что делать если разболтались заклепки.

Заклепочник ручной, как им пользоваться и, как он устроен. Преимущества соединения деталей заклепками

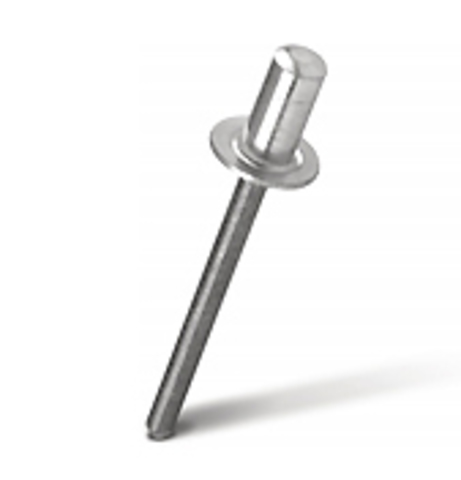

Вытяжные заклепки являются популярным крепежом, широко используемым для соединения листового металла. Устанавливается этот крепеж очень просто, но его недостаток в том, что заклепочное соединение является неразборным и при монтаже нужно проявлять максимальную внимательность при определении места установки метиза. Но как быть в том случае, если все-таки допущена ошибка и вытяжную заклепку необходимо удалить?

Используем дрель

Заклепка, соединяющая листы металла, может быть удалена также легко, как и установлена. Для того чтобы извлечь метиз, понадобится электрическая дрель и сверло по металлу . Диаметр оснастки дрели должен быть чуть больше, чем диаметр стержня заклепки, но при этом меньше, чем размер головки. Приступая к демонтажу, нужно знать, что конечной целью сверления является разрушение головки, удерживающей крепеж в металле, а не полное высверливание заклепки. В том случае, если диаметр стержня изделия неизвестен, необходимо произвести замеры внешнего бортика и, отталкиваясь от этого параметра, найти нужный размер в каталоге производителя метизов.

При сверлении заклепки количество оборотов патрона дрели выставляют на минимум – это позволит выполнить работу максимально качественно и быстро. Конец сверла устанавливают в углубление, образованное бортиками в центре головки, а сам инструмент располагают так, чтобы его ось была строго перпендикулярна соединенному заклепкой материалу. Начинать сверлить нужно очень аккуратно, чтобы сверло не соскользнуло и не нанесло повреждений материалу. В некоторых случаях, особенно когда речь идет о миниатюрном крепеже, рекомендуется использовать ручную дрель.

Когда сверло «пройдет» головку вытяжной заклепки, соединение разрушится. В некоторых случаях, когда стержень метиза после рассверливания не выпадает, рекомендуется воспользоваться молотком и пуансоном подходящего размера. Для того чтобы выбить стержень из листового металла, обычно достаточно 1-2 точных ударов средней силы. Если работа выполнена аккуратно, то металл вокруг места соединения не получит повреждений. После того, как стержень будет удален из отверстия, можно переходить к следующей заклепке.

Описанный выше способ хорош в случаях, если работу нужно выполнить максимально аккуратно, а под рукой есть дрель и набор сверл. Но иногда, если эстетическая составляющая не слишком важна или когда под рукой нет электроинструментов, можно воспользоваться другим способом, например сбиванием головки заклепки слесарным зубилом.

Вытяжные заклепки изготавливают из сплавов цветных металлов или мягкой стали, поэтому «срубить» ее головку зубилом совсем не сложно. Для удаления крепежа режущую кромку инструмента вставляют под край головки, а затем наносят удары молотком, пока верхняя часть метиза не будет удалена. Остатки заклепки можно выбить соответствующим по размеру пробойником. Стоит сказать о том, что это метод не является щадящим для соединяемых элементов и, в том случае, если металл вокруг заклепки был окрашен, покрытие будет неизбежно повреждено.

В последние несколько лет в строительных магазинах можно встретить такой инструмент как расклепочная насадка. Это простое и эффективное приспособление для удаления заклепок, которое является оснасткой к электрической дрели. Принцип работы с насадкой такой же, как и с обычным сверлом, но при этом высверливание можно производить быстрее и точнее. Приспособление позволяет точно установить сверло над центром головки и произвести высверливание на строго ограниченную настройкой глубину, достаточную для удаления верхней части метиза. К сожалению, это устройство не является универсальным и для крепежа разных размеров придется использовать сменные аксессуары разного диаметра. Приобретение насадки имеет смысл лишь в том случае, когда предстоит выполнить большой объем демонтажа или если работы выполняются в экстремальных условиях. Часто дрели с такой оснасткой можно увидеть в арсенале кровельщиков, работающих на высоте – работа с насадкой позволяет удалять метизы, используя одну руку.

Удаление заклепок

К

атегория:

Клепка

Удаление заклепок

При ремонте машин, оборудования, бытовых предметов: чайников, замков, лопат и многих других — часто приходится разъединять детали, удалять старые заклепки. Чтобы не испортить детали, эту операцию надо выполнять с помощью специальных инструментов.

Срезают полукруглую головку заклепки специальным зубилом, называемым косяком, а выбивают из отверстия деталей при помощи бородка, Делают это так,

С одной поверхности детали, где это удобнее, ударами молотка по косяку срубают головку заклепки. Затем с противоположной стороны деталей устанавливают поддержку. Причем поддержку следует брать такую, чтобы ее масса была больше массы молотка, а диаметр отверстия инструмента немного превышал диаметр головки заклепки. Головка заклепки должна войти в отверстие поддержки, Устанавливают бородок в центр стержня (в месте срубленной головки) и ударами молотка выбивают заклепку.

Рис. 1. Квадрат. Детали соединения заклепками с полукруглыми головками

Рис. 2. Зубило для удаления головок заклепок (косяк)

Если головку заклепки срубить трудно или неудобно, можно испортить деталь, то поступают следующим образом. Немного отпиливают головку, по ее центру ставят керненную метку и высверливают заклепку. Диаметр сверла должен быть немного меньше диаметра стержня. Если в процессе сверления заклепка не будет удалена, то ее окончательно выбивают бородком.

Заклепки с потайными головками удаляют только способом высверливания. Если же потайная головка заклепки нарушена, то заклепку можно выбить бородком.

Заклепка — превосходный и прочный вид крепежа. Но в отличие от болтов, гаек, шпилек и шурупов, ее не удалишь, не повредив при этом. Болт можно выкрутить ключами или отверткой, после чего его можно использовать повторно. Сорванную заклепку же придется выкинуть. Также возникает вопрос: «Как расклепать заклепки, если в арсенале нет заклепочника?»

Суть заклепки

Заклепка — крепеж одноразовый. Но он также наиболее дешевый. Если устройство делается навсегда и не подразумевает разборку частей в будущем, эти части можно склепать заклепками. Держать они будут так же прочно, как и винты, но будут даже надежнее. Винт со временем может выкрутиться, заклепка же сама не разойдется, так как расклепать ее без помощи специальных инструментов невозможно.

Заклепки в строительстве и машиностроении

Существует множество Одни имеют вид одинарной части — втулки, которую вставляют в отверстие и при помощи специального заклепочника расширяют края втулки на другой стороне соединяемых деталей и прижимают (расплющивают). Такие заклепки самые распространенные, дешевые и надежные. Применяются они в основном в строительстве и машиностроении. Как расклепать заклепку строительных разновидностей?

Демонтаж строительной заклепки

Это действо демонтажем как таковым назвать трудно. Это — удаление. Для удаления заклепки понадобится обычный заклепочник, которым она устанавливалась. Но поскольку под рукой его нет, стоит разобраться с тем, как расклепать заклепку без заклепочника.

Заклепки, у которых шляпка или загнутая часть торчат над плоскостью склепанных деталей, можно попытаться сорвать острым зубилом и молотком:

1. Установите режущую часть зубила точно под шляпку (или загнутую часть).
2. Ударьте по зубилу молотком. Чтобы сорвать некоторые крупные заклепки, может понадобиться несколько ударов.
3. Когда шляпка (или загнутая часть) оторвана, остается только вынуть заклепку из отверстия. Это можно сделать, вытолкнув ее гвоздем или иным тонким предметом (например, отверткой).

Но чаще к шляпкам и загнутым частям не подберешься, поскольку они находятся как бы в теле скрепляемых деталей. Под шляпки и расширяющиеся части в деталях еще на заводе высверливаются специальные пазы, и тогда заклепки сидят в металле как влитые. Как расклепать заклепки в таком «мудреном» случае?

Здесь на выручку придет шуруповерт (или дрель) с подобранным по диаметру заклепки сверлом по металлу. Действуйте следующим образом:

1. Керном сделайте засечку на шляпке заклепки, чтобы сверло не гуляло, хотя некоторые привыкли обходиться и без засечек.
2. Установите сверло шуруповерта на шляпку и высверлите внутренности заклепки.
3. Когда сверло проходит насквозь, остатки шляпки и расширенной части вываливаются сами по себе.

Заклепки на одежде

Но заклепки применяются и в изготовлении разного рода моделей одежды. Началось их применение еще в 19 веке, когда при пошиве штанов из грубой парусины, которые в дальнейшем будут именоваться джинсами, один из мастеров заметил, что если шов на начале склепать заклепкой, он уже точно не разойдется и не порвется.

Тут в ход идут заклепки, которым более подходит название «кнопки». В отличие от обычных, они состоят из двух частей — внутренней и наружной. Все держится посредством того, что головка одного элемента входит в полость другого. Затем под нажатием заклепочника головка внутреннего элемента расплющивается (расширяется) внутри полости наружного элемента, и такую «суперкнопку» уже не разорвать, как ни напрягайся. Скорее порвется ткань. Как правильно расклепать заклепки таких разновидностей?

Удаление заклепок с одежды

Это делается двумя способами. Один — при помощи бокорезов, другой — ножа и пары пассатижей. Выбор способов зависит от того, какого рода ваша заклепка — альфа (внутренняя) или бета (наружная). Углы и края прострочки в основном заклепываются разновидностями альфа, которые иначе называются люверсами. Бета используется в случаях кнопок, которыми застегивается одежда. Одна часть там — альфа, а на нее приклепывается бета. Несмотря на то, что материал такие заклепки держат отлично, механического воздействия они боятся.

Как расклепать заклепки альфа при помощи ножа и двух плоскогубцев?

Дело сделано.

А как расклепать на одежде заклепку бета? Здесь все еще проще. Порядок действий таков:

Многие видели это приспособление в магазинах, торгующих инструментом – но не все знают, как им пользоваться. Те, кто ни разу не держал вытяжной заклепочник в руках – просто не смогут оценить удобство и универсальность его применения.

Заклепочные соединения были и остаются универсальным и недорогим способом сращивания различных деталей. В судостроении и самолетостроении – это вообще единственный способ крепления обшивки к каркасу.

Классическая клепка выглядит следующим образом:

Именно так клепали корпус «Титаника» и ручку к вашей сковородке.

ВАЖНО! Заклепочное соединение является неразборным. Для разделения деталей необходимо механическим способом разорвать (высверлить, срезать) заклепку.

Современные технологии коснулись и этого древнего способа. В быту мало кто пользуется молотком и обжимной насадкой. Существуют полуавтоматические инструменты, позволяющие приклепывать детали друг к другу практически одной рукой. Правда и заклепки выглядят несколько иначе.

Как работает ручной заклепочник?

Для понимания процесса, необходимо увидеть заклепку в работе. На схеме обозначены основные ее элементы:

В подготовленное отверстие помещается втулка заклепки. Инструмент надевается на сердечник и упирается в буртик заклепки. Зафиксированный стержень вытягивается из втулки, расклепывая ее верхнюю часть.

Когда клепка завершена, и головка сердечника прочно засела в расклепанной втулке – стержень отрывается. Склепанные материалы соединены лишь втулкой.

ВАЖНО! В материале описывается механический вытяжной заклепочник. Существуют гидравлические, пневматические и электрические приспособления. Однако в быту они не применяются.

Принцип работы самого инструмента и его устройство так же рассмотрим на схеме.

• головка (1) одевается на сердечник установленной в отверстие заклепки;
• корпус (2) выполняет функции нижней рукоятки и упорной станины;
• верхняя рукоятка (3), опираясь на станину при помощи оси (9), является силовым рычагом;
• при сжимании рукояток рабочая втулка (4) сжимает цанговые кулачки (5), плотно фиксируя стержень заклепки;
• продолжая движение, цанговый механизм вытягивает стержень из втулки заклепки, формируя расклепанное кольцо;
• при разжимании рукояток, конусная втулка (6) под действием пружины (7) разжимает кулачки, позволяя цанговому механизму занять исходное нижнее положение;
• крышка (8) является упором для пружины, снимается для обслуживания цангового механизма;
• для удобства оператора, в корпусе хранятся сменные головки (10), для различных диаметров заклепок.

Заклёпка – это одноразовый крепёжный элемент, предназначенный для скрепления 2 и более деталей. Для установки этого крепежа используют заклёпочник. Как снять заклепку придётся исходить из наличия подручных средств, потому что универсального инструмента не существует. К тому же, подбор материалов металлоконструкции производится в соответствии с техническими характеристиками.

Алюминий, медь, сталь различаются по твёрдости, в разной степени они подвержены диффузии, скорости окисления и прочим физико-химическим процессам. Единственный способ, который можно назвать почти универсальным – это высверливание. Проводиться этот процесс может 3 способами, что в большинстве случаев зависит от того, насколько металл крепления сроднился со скрепляемыми элементами.

Способ снять вытяжную заклёпку

Вытяжная заклёпка удаляется несколько проще. Проводя её демонтаж необходимо удалить кольцо, образовавшееся при закреплении. Если есть возможность, при сжатии материала конструкции, вставить полотно пилки по металлу, крепление можно срезать, а шпильку снять, вытащив за стержень. Если спилить или срезать нет никакой возможности, всегда остаётся шанс снять крепление по первом способу — высверлить.

Потайное крепление снять можно только высверливанием, а головки вытяжных можно сбить молотком, если прочность скреплённого ими материала больше, чем у самого крепления. При условии, что пользуясь таким способом демонтажа, нет уверенности в 100% безопасности для собственных рук и внешнего вида материала, от него лучше отказаться.

Заклепочник для резьбовых заклепок: отзывы, типы, применение

Как пользоваться заклепочником. Как правильно пользоваться заклепочником?

ГлавнаяПолКак пользоваться заклепочником

Как правильно пользоваться заклепочником?

Специальный пистолет для соединения деталей может пригодиться для соединения деталей, но не все знают, как пользоваться заклепочником правильно, и какие существуют рекомендации по технике безопасности.

Заклепочник необходим для соединения деталей.

Сфера применения инструмента

Заклепочник становится действительно незаменимым во время проведения ремонтных работ. Этот ручной инструмент используется для закрепления нескольких деталей в том случае, когда их соединить другим способом не представляется возможным. Чаще всего с его помощью фиксируют на внутренней стороне детали крепежные элементы.

Заклепочный ручной рычажный механизм выпускается в форме пистолета и состоит из двух частей. Первая — пружинный механизм, с помощью которого клепка втягивается внутрь. Затем ее расплющивает рычажная система — второй элемент механизма. Такой инструмент позволяет соединить между собой детали, суммарная толщина которых может достигать 10 мм.

Для упрощения работы с инструментом в комплект входят специальные насадки, различающиеся по диаметру и с разной длиной хвостовой части. Все это позволяет использовать их для крепления различных по длине и толщине деталей. Для домашнего пользования вполне хватает головок, поставляющихся в комплекте с заклепочником. В случае, если они по какой-либо причине не подойдут, набор нестандартных головок можно купить дополнительно.

Соединение с помощью заклепок отличается лучшим качеством благодаря наличию следующих технических характеристик, свойственных такому типу соединения:

Двухрычажный заклепочник более прост в использовании.

1. Виброустойчивость.
2. Надежность. В результате работы создается неразборное соединение, что и гарантирует его высокую прочность. Метод заклепочного соединения использовался при строительстве Эйфелевой башни и Шуховской башни в Москве — сооружений, которые существует уже не одно десятилетие. Это свидетельствует о качестве крепления деталей с помощью заклепок.
3. Заклепки не лопаются внезапно, в отличие от сварки. Сначала они растягиваются, что позволяет своевременно увидеть и устранить неисправность.
4. Подготовка к установке проводится максимально быстро. Работает заклепочник всего несколько секунд, что позволяет быстро заканчивать соединительные работы.
5. Меньшая цена, в отличие от винтового соединения, так как заклепка — это небольшой кусочек металла цилиндрической формы.

В настоящее время выпускаются разные заклепочные механизмы, как простые, так и более сложные, например, в виде поворотной головки, что позволяет их использовать в труднодоступных местах. Сам процесс установки заклепок занимает несколько секунд.

Виды ручных заклепочных инструментов

На полках современных магазинов можно найти инструменты для заклепки 2 видов:

1. Заклепочник резьбовой,
2. Заклепочник вытяжной.

Эти 2 инструмента различаются по способу действия. Рассмотрим каждый из них.

Вытяжной инструмент создает тяговое усилие, за счет которого фиксируется заклепка. В элементах, которые нужно соединить, просверливают отверстия. Затем заклепка помещается в отверстие и с помощью сжиманий и разжиманий рукояти распирается. В конструкции заклепки имеется шарик, который распирает трубу заклепки изнутри. С противоположной стороны заклепка сплющивается, за счет чего и происходит соединение двух деталей.

Заклепочники имеют рычажный механизм для работы.

Вытяжной ручной заклепочник — универсальный инструмент, который подойдет для соединения различных деталей. Цена такого инструмента значительно ниже, чем у инструментов другого вида. Резьбовой инструмент работает по схожей схеме. Отличие состоит только в том, что шарик затягивается в трубку при вращении рукояти. Резьбовой заклепочник используют достаточно редко. Он подходит для соединения очень тонких деталей, на которых необходимо сделать резьбу, а в заклепку закрутить болт.

В зависимости от вида привода заклепочные инструменты делятся на 3 группы:

1. Пневматические,
2. Механические,
3. Пневмогидравлические.

Механические устройства наиболее популярны, так как удобны для работы в бытовых условиях. Такие заклепочники подразделяются на инструменты, которые можно держать одной или двумя руками. Перед покупкой устройства нужно убедиться в его качестве. Определяющий фактор — цена. Обычно качественную модель за небольшую цену не купить. Использование дешевых заклепочников приводит к низкому качеству крепления и быстрому выходу из строя конструкций. Да и сам инструмент долго не прослужит. Не стоит оставлять без внимания и материал, из которого сделаны заклепки, точнее, его качество.

Приобрести заклепочный инструмент можно в любом специализированном магазине. Широкий ассортимент товаров позволяет выбрать нужную модель, соответствующую необходимым для работы требованиям.

Технология использования заклепочника

Заклепочным инструментом пользоваться просто. Важно только запомнить общий принцип работы. Первый этап — подготовка металлических деталей. Их необходимо подготовить к работе: поверхность выровнять так, чтобы оба элемента хорошо друг к другу прилегали. Затем обе детали кладут на деревянную заготовку, хорошо закрепляют. Прежде всего, нужно обозначить на деталях места, где будут располагаться отверстия для крепежа. Сделать это нужно очень точно, чтобы в дальнейшем на всех деталях отверстия совпадали.

Затем нужно просверлить дрелью отверстие, в которое будет устанавливаться заклепка. Обратите внимание на размеры отверстия, заклепки и сверла. Если нужный диаметр отверстия — 4,8 мм, то сверло должно быть диаметром 5 мм. На этом этапе важно проверить, чтобы к металлу плотно прилегала вокруг отверстия фиксирующая юбка. Длина заклепок напрямую зависит от толщины деталей и нагрузки на них. Маленькие заклепки предназначены для деталей, на которых практически не будет нагрузки. В этом случае подойдут заклепки размером от 2 до 6 мм. Если на детали будет оказываться существенная нагрузка, тогда понадобятся заклепки до 16 мм.

Тонкий конец заклепки устанавливается в заточник так, чтобы насадка точно подходила. Головка заклепки устанавливается в отверстие на детали. При этом стоит учитывать, что заклепка должна немного выступать с другой стороны, примерно на 10 мм. На верхнюю часть детали надевается заклепочник перпендикулярно основной части. Затем нужно сделать линейно направленный прижим — обязательно сильный. Если после сжатия не отпала ножка заклепки, нужно повторить операцию несколько раз.

Следующий этап — протяжка с помощью рычажной системы. Для этого применяется монтажная проволока из стали. Все пространство в клепочной детали заполняется металлом из проволоки. Из-за прижима по краям возникают наплывы, которые будут держать скрепляемые элементы и не давать им разойтись. Вдоль соединительного шва делают остальные крепежи. После этого удается сделать не более 3-4 точек — проволока обрывается. Обрывки проволоки нужно удалить из инструмента — это можно сделать с помощью шлицевой отвертки.

При выполнении шва нужно уделять внимание размеру деталей, потому что качество соединения ухудшится, если ошибиться при установке размера. Некачественное соединение приведет к разрушению креплений — они не выдержат нагрузки. Результатом будет разрушение крепежей и необходимость ремонта.

Трудности работы с заклепочником

При работе с ручным инструментом для заклепки могут возникнуть некоторые проблемы, возникающие из-за неправильной эксплуатации.

1. Люфт, если заклепка плохо прикреплена. Это связано с тем, что был выбран слишком большой диаметр отверстия. Выход из положения — установить заклепку большего диаметра.
2. После работы остался острый край — значит, выбрана головка диаметром больше необходимого.
3. В заклепочнике остался кусок проволоки. Часто возникает из-за деформации стержня.

Чтобы избежать этих недостатков работы, нужно следить, чтобы отверстие соответствовало размеру детали, и заклепка имела соответствующий размер.

Работа считается выполненной правильно, если в итоге формируется ровная шляпка с внешней стороны, а с внутренней — аккуратный шарик.

В результате появляется небольшая шляпка, за счет которой и держатся детали. Как можно убедиться, работать с заклепочником очень просто, не нужно долго учиться и тем более обладать специальными знаниями.
