Резьбовые заклепки и их виды, способ монтажа | Крепмикс
Резьбовые заклепки часто их называют гаечные заклепки, заклепки с внутренней резьбой, заклепки гайки или бонки. Заклепки такого типа представляют из себя втулку с внутренней резьбой выполненной примерно на половину длины и не большим фланцем (бортиком) необходимым для надежного крепления заклепки в металле.
Изготавливают такие заклепки из различных материалов таких как оцинкованная сталь, нержавеющая сталь, алюминиевые сплавы и EPDM резина. Помимо материала резьбовые заклепки отличаются диаметром резьбы а так же формой корпуса и видом бортика.
Назначение
Предназначение гаечных заклепок это создание резьбы в металле толщина которого может быть от 0,3 мм до 6,0 мм, для последующего соединения деталей при помощи винтов или болтов.
Установка резьбовых (гаечных) заклепок
Для правильной установки резьбовых заклепок используют специальный инструмент так называемые резьбовые заклепочники.
Резьбовой шток заклепочника ввинчивается в гаечную заклепку и заклепка помещается в заранее подготовленное отверстие в базовом материале. (Диаметр отверстия зависит от размера заклепки и определяется по каталогу производителя).
Далее резьбовой стержень втягивается в корпус заклепочника и часть заклепки не имеющая внутренней резьбы деформируется надежно фиксируя заклепку в отверстии. (Длина заклепки подбирается по каталогу производителя в зависимости от толщины материала в который ее нужно установить)
После установки резьбовой стержень заклепочника выкручивается из заклепки, на этом процесс установки завершен.
Основные преимущества резьбовых заклепок
- При помощи гаечных заклепок можно создать резьбу в тонких листах металла толщиной от 0,3 мм, при этом доступ к месту установки заклепки нужен только с одной стороны что позволяет их применять для создания резьбы в различных полых профилях и трубах.
- Установка таких заклепок происходит полностью механическим способом без применения сварки.
- При необходимости покраски деталей в которых нужно создать резьбу гаечные заклепки могут быть установлены после окраски, что избавляет от лишних операций на производстве по очистки резьбы или ее защиты перед покраской.
- Ремонтопригодность, если резьба в заклепке повреждена, то такую заклепку можно заменить путем высверливания сверлом того же диаметра что и отверстие под эту заклепку.
Диаметры резьбы заклепок
Гаечные заклепки изготавливаются с метрической резьбой М3, М4, М5, М6, М8, М10 и М12 со стандартным шагом.
Формы корпуса резьбовых заклепок
Цилиндрические
Самый распространенный вид резьбовых заклепок бывают без насечки гладкие и с насечками, специальным рифлением расположенным вдоль корпуса заклепки и препятствующим её проворачиванию. Устанавливаются в круглое отверстие определенного диаметра.
Шестигранные и полушестигранные
Заклепки с такой формой корпуса применяются в местах где необходимо исключить возможность проворачивания заклепки в процессе эксплуатации. Для правильной установки заклепки отверстие в металле должно иметь шестигранную форму.
Глухие (закрытые)
Закрытые резьбовые заклепки защищают резьбу и внутреннюю часть изделия от попадания жидкостей и грязи, глухими бывают цилиндрические, шестигранные и полушестигранные заклепки.
Лепестковые
Применяются для установки в мягких или хрупких материалах таких как пластик. За счет своей формы образуют гораздо большую площадь соприкосновение с основанием чем стандартные резьбовые заклепки.
Виды бортика резьбовых заклепок
Стандартный бортик (цилиндрический бортик)
Бортик такой формы увеличивает площадь прижимной поверхности и после установки резьбовой заклепки на поверхности металла остается видимая часть бортика в форме шайбы толщиной от 0,8 до 2 мм и с внешним диаметром от 8 до 23 мм, в зависимости от диаметра резьбы заклепки.

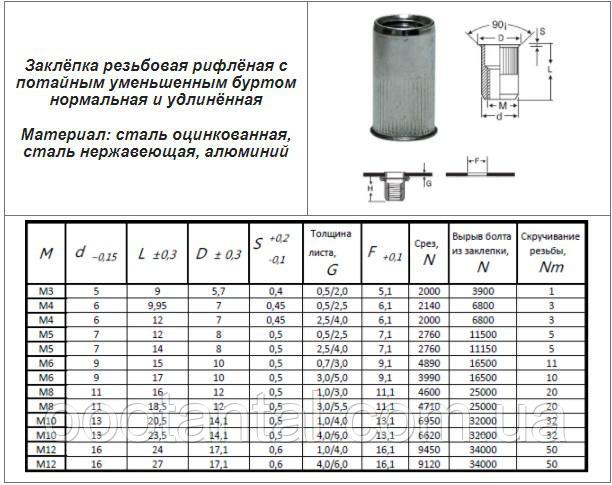

Уменьшенный бортик (уменьшенный потайной бортик)
Используется когда нужно после установки резьбовой заклепки получить максимально ровную поверхность, благодаря своей небольшой толщине подходит для монтажа в потай на металлах толщиной от 0,3 мм без применения зенковки.
Потайной бортик
Резьбовые заклепки с потайным бортиком позволяют после установки получить идеально ровную поверхность, высота бортика от 1,5 до 2 мм. Для правильной установки заклепок с потайным бортиком зенковка отверстий обязательна.
Резьбовыезаклепки (прайс-лист)
Стальные резьбовые заклепки с насечкой, стандартный борт
₽1.43
Стальные
Цилиндрические с насечкой
Стандартный борт
Диаметр резьбы М3, М4, М5, М6, М8, М10, М12
Длина от 10 до 23 мм
Количество
Купить в один клик
Категории: Заклепки, Резьбовые заклепки
- Описание
- Детали
Описание
Стальные резьбовые заклепки, цилиндрические с насечкой, стандартный борт М3, М4, М5, М6, М8, М10, М12
В наличии есть заклепки мелкой фасовки.
Для информации звоните по телефону.
| Внутренний диаметр резьбы D, мм | Длина заклепки L, мм | Диаметр сверла, мм | Толщина пакетов материалов,мм | Диаметр и толщина бортика dk х К, мм | Нагрузка на разрыв, N | Момент, Nm | Цена за тыс.шт, руб |
| M3 | 10,0 | 5,0 | 0,5-3,0 | 6,5 x 1,0 | 4000,0 | 1,2 | 1430 |
| M4 | 10,0 | 6,0 | 0,5-3,0 | 8,5 x 1,0 | 6800,0 | 3,0 | 1510 |
| M4 | 12,0 | 6,0 | 3,1-4,0 | 8,5 x 1,0 | 6800,0 | 3,0 | 1680 |
| M5 | 12,0 | 7,0 | 0,5-3,0 | 9,5 x 1,0 | 10000,0 | 6,0 | 1740 |
| M5 | 15,0 | 7,0 | 3,1-6,0 | 9,5 x 1,0 | 10000,0 | 6,0 | 1910 |
| M6 | 14,5 | 9,0 | 0,5-3,0 | 12,5 x 1,5 | 15000,0 | 10,0 | 1890 |
| M6 | 17,5 | 9,0 | 3,1-6,0 | 12,5 x 1,5 | 15000,0 | 10,0 | 2070 |
| M8 | 16,0 | 11,0 | 0,5-3,0 | 15,5 x 1,5 | 27000,0 | 24,0 | 2910 |
| M8 | 19,0 | 11,0 | 3,1-5,5 | 15,5 x 1,5 | 27000,0 | 24,5 | 3340 |
| M10 | 17,0 | 13,0 | 1,0-3,5 | 18,5 x 2,0 | 37000,0 | 48,5 | 4880 |
| M10 | 22,0 | 13,0 | 3,5-6,0 | 18,5 x 2,0 | 28. 430 | 48,0 | 5400 |
| M12 | 23,0 | 16,0 | 1,0-4,0 | 22,5 x 2,0 | 54000,0 | 82,0 | 9300 |
Резьбовые заклёпки гаечные стальные (цилиндрические с насечкой) стандартный борт – это крепёжное изделие, которое позволяет создать надежное резьбовое соединение в тонком листовом материале.
Также резьбовые заклёпки используются для соединения (склёпывания) нескольких листовых материалов с последующим использованием полученного резьбового соединения для крепления прочих элементов конструкции посредством болтов или винтов.
Резьбовые заклёпки гайки особенно хорошо подходят для применения в местах с ограниченным доступом, например, там, где нет доступа к обратной стороне рабочей поверхности.
Вот как работает инструмент с резьбовой вставкой
Вы знаете старую поговорку, что если у вас есть молоток, все выглядит как гвоздь?
Если у вас есть инструмент для вставки с резьбой, все, что не выглядит как стандартная застежка.
К сожалению, при работе с заклепками и вставными крепежными элементами один инструмент не подходит для установки всех крепежных элементов. Например, для вставок с резьбовыми гайками вам понадобится инструмент для вставок с резьбой.
Как следует из названия, инструмент для резьбовой вставки предназначен для установки резьбовой вставки. Это специализированные инструменты, предназначенные для установки резьбовых вставок в различные материалы для различных применений. Так же, как существует множество типов резьбовых вставок, существует множество типов инструментов для резьбовых вставок.
В этой статье вы узнаете, как работают инструменты с резьбовыми вставками и на что обращать внимание при выборе правильного инструмента.
Общие сведения о резьбовых вставках
Если вы не знакомы с резьбовыми вставками, то они представляют собой тип крепежа, который устанавливается в заготовку, чтобы обеспечить прочный крепеж, который может принимать болты или другие типы резьбовых крепежных элементов.
Резьбовые вставки иногда называют заклепочными гайками и предназначены для создания резьбового отверстия для прочного крепежа.
Общим для всех резьбовых вставок является то, что они имеют резьбу, что означает, что они предназначены для крепления крепежных деталей, которые можно вкручивать и снимать. Формы самих резьбовых вставок сильно различаются. Некоторые из них имеют гладкую поверхность и устанавливаются как заклепки, в то время как другие имеют ребристые стержни или имеют форму шестиугольника, поэтому после установки они не проворачиваются в отверстии.
Резьбовые вставки бывают разных видов. Существуют толстостенные пластины для тяжелых условий эксплуатации, таких как высокопрочная металлообработка. Тонкостенные вставки обычно имеют круглую или шестигранную форму и доступны из атмосферостойкого материала для специальных применений. Имеются вставки с прорезями, которые разрушаются на слепой стороне материала, образуя прочное соединение, которое не будет проворачиваться в отверстии.
Существуют также вставки типа шпилек, которые обеспечивают выступающий из материала стержень с резьбой для установки гайки или резьбового крепления.
Существуют также специальные резьбовые вставки. Резьбовые вставки Wellnut, например, изготавливаются из резины или мягких материалов и обычно используются там, где требуется герметичное уплотнение или для поглощения вибрации. Вставки с накидной гайкой Molly используются для тонкого или хрупкого материала, и при их затягивании глухая сторона разрушается, образуя прочную вставку многократного использования.
Поскольку различные типы резьбовых вставок имеют разную конструкцию, для установки используются различные типы резьбовых вставок.
Типы инструментов для резьбовых вставок
Поскольку существует множество различных типов резьбовых вставок, существует также множество различных типов инструментов для резьбовых вставок. Различные типы инструментов используют различные методы установки для каждой резьбовой вставки.
Вот некоторые из наиболее распространенных:
Инструменты для вращения
Инструменты для вращения используются для вкручивания резьбовой вставки на место. Резьбовая вставка устанавливается на оправку, а затем ввинчивается в предварительно просверленное отверстие. Когда оправка вращается, она тянет резьбовой стержень с глухой стороны материала, образуя прочное соединение, которое не будет проворачиваться в отверстии. Когда установка завершена, инструмент вращается в противоположном направлении, чтобы завершить установку.
Инструменты для вытягивания вращением
Инструменты для вытягивания вращением работают так же, как и инструменты для вращения, где резьбовая вставка устанавливается на оправку, а затем вставляется в предварительно просверленное отверстие. Однако для установки вставки инструмент ввинчивает вставку на место, и после ее установки инструмент оказывает давление на глухую сторону, чтобы создать выпуклость на глухой стороне, чтобы завершить установку.
Инструменты для натяжения
В большинстве инструментов с резьбовыми вставками выпуклость на глухой стороне устанавливается с использованием заданного расстояния. Инструменты для натяжения устанавливают вставку с заданным давлением, чтобы она не растрескивала материал. Тяга к давлению обычно используется в приложениях, требующих тонкого металла или твердого пластика.
Пневматические заклепочные гайки
Пневматические заклепочные гайки обычно используются для тяжелых условий эксплуатации, таких как сборочные линии и ремонтные мастерские. Они работают быстро и обеспечивают стабильную установку, хотя для работы им требуется компрессор.
Инструменты с резьбовыми вставками на батарейках
Если вам нужны электроинструменты большей портативности, есть инструменты с резьбовыми вставками на батарейках. Эти беспроводные инструменты универсальны и позволяют устанавливать резьбовые вставки практически в любом месте и под любым углом. Это делает их идеальными для ремонта в полевых условиях и приложений, где портативность является плюсом.
Ручной инструмент для резьбовых вставок
Существуют также ручные инструменты для вставки заклепочных гаек, которые полезны для ремонта и периодического использования. Эти инструменты обычно имеют длинные ручки, которые нужно сжать вместе, чтобы завершить установку. Это наименее дорогой тип инструмента для установки, но они также медленны, громоздки и требуют физической силы.
Начало работы с инструментами для резьбовых вставок
Вставки с резьбовыми гайками полезны для широкого круга применений крепежа, но какую бы вставку вы ни выбрали для этой задачи, вам также необходимо выбрать правильный инструмент для вставки резьбовых гаек. Существуют специальные инструменты, которые лучше всего подходят для различных применений, будь то на сборочной линии или в полевых условиях.
Чтобы подобрать заклепочный инструмент с резьбовой вставкой, соответствующий вашим потребностям, обратитесь к специалистам по крепежу в Bay Supply. Если вы хотите узнать больше о резьбовых вставках, обязательно загрузите Основное руководство по резьбовым вставкам с заклепками.
Как лучше выбрать и установить заклепки?
Автор: Роза Э. Хирн
CFS, менеджер по продукции; Предлагаемые заклепки
Brighton-Best International
Инструкции по использованию заклепочных гаек рекомендуют использовать высококачественный винт с головкой под торцевой ключ (оправку), длина которого соответствует условиям применения.
С тех пор как в 1936 году была изобретена оригинальная заклепка-гайка для крепления антиобледенителей к крыльям самолета, этот универсальный крепеж нашел новое применение в различных отраслях промышленности. Эти компоненты, разработанные BF Goodrich, изначально продавались под торговой маркой RIVNUT, но сегодня вы найдете несколько марок различных форм и размеров в качестве типа глухой застежки.
Заклепочные гайки представляют собой уникальные крепежные детали с внутренней резьбой, закрепляемые только с одной стороны заготовки или объекта. Как и глухие заклепки, они устанавливаются с передней стороны заготовки и идеально подходят для использования, когда доступ к задней стороне ограничен или отсутствует.
Заклепочные гайки прочны, универсальны и надежны. Они сокращают или устраняют использование незакрепленного оборудования, как правило, снижая затраты на сборку. Они обычно используются в аэрокосмической, автомобильной, электронной, HVAC, производстве бытовой техники и любой другой отрасли, где используются тонкие материалы.
Правильная установка
Знаете ли вы, что для установки заклепочной гайки требуется винт с головкой под торцевой ключ? Это называется мандрен. Он был создан для создания несущей резьбы в тонких листовых материалах, слишком тонких для резьбы с резьбой. Заклепочные гайки повышают прочность более тонких материалов, что делает их отличным выбором для производителей, ориентированных на более легкие изделия.
Большинство инструментов для заклепок-гаек стандартно поставляются с двумя или тремя винтами с головкой под торцевой ключ. Стандартные размеры 3/8, 5/16 и M8. Для нестандартных размеров (1/4-20, 1/4-28, М6, М10 и т. д.) необходимо приобретение отдельной оправки.
Слишком часто винту с головкой под торцевой ключ (оправке) не уделяется должного внимания, чтобы обеспечить правильную установку заклепки-гайки. Оправка правильного размера должна выступать за поверхность наковальни — достаточно далеко, чтобы хотя бы одна нить оправки выступала за конец вставки.
Если на колпачковом винте повреждена резьба, могут возникнуть проблемы при установке. Поврежденная резьба препятствует правильному креплению сопрягаемой детали, что приводит к дорогостоящим доработкам или браку деталей. Чтобы этого не произошло, убедитесь, что колпачковый винт занимает всю резьбу заклепочной гайки. Это поможет избежать деформации внутренней резьбы или неравномерного сжатия, когда заклепочная гайка затягивается на заготовке.
В инструментах для установки заклепок-гаек используется винт с головкой под торцевой ключ из сплава. Это предотвращает износ резьбы инструмента, так как она многократно подвергается нагрузке во время вытягивания детали. Как правило, чем длиннее винт (в разумных пределах), тем лучше производительность, поскольку усилия распределяются по большему количеству витков резьбы.
Если резьба постоянно повреждается, возможно, проблема в изношенном (более мягком) болте. Изношенный болт обычно приводит к повреждению первых нескольких витков резьбы, что разрушает гайку и, следовательно, винт.
Состояние оправки
Для большинства инструментов оправка представляет собой стандартный винт с головкой под торцевой ключ ASTM A574. Резьба должна быть чистой и слегка смазанной, чтобы обеспечить правильную и плавную установку. Это также продлевает срок службы оправки. Если они не покрыты воском, установщики должны нанести масло на конец колпачкового винта перед использованием.
Заклепочные гайки, представляющие собой крепежные детали с внутренней резьбой, также известны как заклепочные гайки, заклепки с резьбой, глухие заклепки и глухие вставки.
Состояние инструмента влияет на усилие натяжения, необходимое для идеальной установки заклепки-гайки. Содержите инструмент в надлежащем состоянии, следя за тем, чтобы упорный подшипник головки был смазан.
