Металлические балки перекрытия — особенности, преимущества и недостатки
Во время ремонта или строительства частных домов немалую часть времени занимает возведение межэтажных перегородок. Они являются одной из основных частей любой постройки и выполнить работы необходимо очень качественно. Чтобы их собрать можно использовать различные технологии, но, чаще всего, в основе лежат несущие каркасы. В данной статье рассмотрим способы возведения и ремонта, при которых перекрытия опираются на металлические балки.
Особенности
В подобных разделяющих этажи плитах важнейшую роль играет каркас, собираемый из металлических составляющих и расчёт возникающих нагрузок. В зависимости от величины нагрузки выбирается вид создаваемой межэтажной перегородки. Они могут быть следующих видов:
- Монолитная, на основе силового каркаса из металла.
- Деревянное перекрытие по металлическим силовых элементам.
- Железобетонные сборные основания из плит.
Каждая разновидность имеет свои собственные плюсы и минусы.
Однако, из всех названных типов деревянные будут как самыми легкими, так и наименее прочными. Если говорить об остальных двух типах, то монолитное основание по балкам из металла будет несколько сложнее собрать, но, оно позволит избежать использования тяжелой подъемной техники. Основания из железобетона будут собираться быстрее, но, использования тяжелого крана не избежать.
Достоинства решения
Металл позволит создать практически не подверженную влиянию внешних факторов несущую основу. Такие каркасы не боятся огня, практически не подвержены воздействию влаги и очень прочны. Кроме того, металлическими деталями можно произвести усиление плит перекрытия в уже построенном здании, хотя, процесс это непростой.
При создании монолитного варианта не потребуется использовать тяжёлую технику для перевозки бетонных панелей – они отливаются прямо на месте. То же самое можно сказать и про межэтажные плиты, сделанные на основе профлиста – сами листы не слишком тяжелые, а бетон заливается уже на месте.
Если же техника есть и разделительная межэтажная плита будет состоять из отдельных железобетонных панелей, то скорость возведения постройки значительно возрастет, по сравнению с монолитными основаниями, но, без техники будет уже не обойтись.
Недостатки
У каждого из названных выше вариантов сооружений есть свои минусы. Так, для монтажа межэтажных перегородок из железобетонных элементов понадобится привлекать строительную технику в виде подъемного крана. Собирая монолитное перекрытие по металлическим балкам необходимо тщательно рассчитать и спроектировать все узлы конструкции, что не получится сделать без привлечения специалистов.
Кроме того, понадобится и опалубка, а также техника, которая обеспечит доставку и заливку бетона. При этом, потребуется создать специальный арматурный каркас, который будет отвечать за прочность создаваемой панели – без квалифицированного сварщика тут не обойтись и все это, приводит к увеличению расходов на строительство.

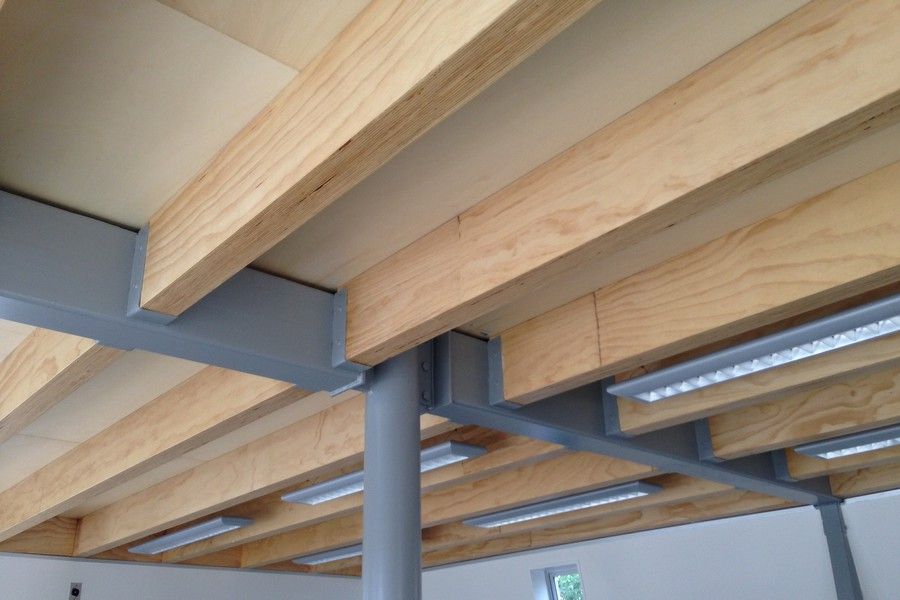

Собирая перекрытие при помощи металлической балки и досок нужно понимать, что такая конструкция будет менее надежной, чем железобетонные панели или же монолит. При этом, дерево становится потенциальным источником пожарной опасности.
Немаловажным моментом будет и вес всей создаваемой конструкции. Стены должны выдержать подобную нагрузку и расчёты опять же придется доверить специалисту, чтобы избежать ошибок, так как от этого будет зависеть ваша жизнь и прочность всей постройки.
Этот момент будет особенно важен тогда, когда производится усиление перекрытий балками, так как работы производятся снизу и опорой для устанавливаемых деталей станут стены. В них придется подготовить специальные проемы, в которые будут вставлены концы несущих деталей и обеспечить после монтажа гидро и теплоизоляцию опорных площадок.
Как производится монтаж
Наливные бетонные конструкции создаются в несколько этапов: подготовка стен, укладка несущих частей каркаса, установка опалубки или укладка профлиста, выполняющего эту роль, а последним этапом станет заливка бетона.
После заливки, требуется от трех до шести недель на то, чтобы залитое основание высохло.
Сборное железобетонное основание чаще всего монтируется по двутавровым металлическим балкам и заключается в монтаже силовых элементов, с предшествующей подготовкой стен и укладки плит. Бетонные панели устанавливаются таким образом, чтобы их нижняя плоскость опиралась на широкую часть силовых деталей каркаса. В такой конструкции потребуется дополнительная звуко и теплоизоляция.
Если осуществляется усиление перекрытий, необходимо произвести расчёт габаритов, а также несущей способности монтируемых элементов и опорных площадок – они должны будут выдержать увеличенную нагрузку, так как подобные работы производятся в тех случаях, когда необходимо укрепить существующие перекрытия по причине возросшей нагрузки или ослабления имеющихся несущих элементов.
Все перечисленные способы обустройства и усиления перекрытий весьма сложны в исполнении. Если у вас нет специального опыта и строительных навыков, браться за подобную работу не стоит – лучше доверить все операции подготовленной строительной бригаде.
Кроме того, без привлечения помощников все равно будет не обойтись – даже в случае с конструкциями, собранными из балок и дерева, вес отдельных элементов не позволит выполнить их монтаж самостоятельно.
Металлическая балка: рождение и путь к пьедесталу
Из всех строительных материалов балку относят к одному из самых необходимых, причем вот уже на протяжении столетий.
Ознакомиться с каталогом металлических балок
Рождение балки
В глубокой древности люди не задумывались о том, как называется обработанный специальным образом ствол дерева. Тщательно их отбирая, они строили себе защищающие их дома. Квартирный вопрос, похоже, тоже обходил их стороной: когда дети вырастали или деревянная постройка от времени становилась ветхой, дома попросту ломали, а на их месте строили новые. Как правило, молодая семья обретала отдельное просторное жилье.
В переводе с немецкого языка слово «балка» означает бревно или брус.
С его помощью возводили не только дома и различные хозяйственный постройки. Это были целые города-крепости, несущие с собой особую магию натурального дерева.
Первая же информация о балке встречается в древнерусских летописях 1435 года. Она уже тогда приобрела репутацию надежнейшего строительного материала.
Деревянные балки и сегодня являются самым «живым» материалом, особенно, при возведении жилья, школ, больниц. Однако, в городах, где в свое время «появились на свет» многочисленные заводы и фабрики, с течением времени дерево стало менее заметным. Иногда кажется, что металл завоевал первые позиции, а на смену деревянной балке пришла сила балки двутавровой с характеристиками весьма впечатляющими.

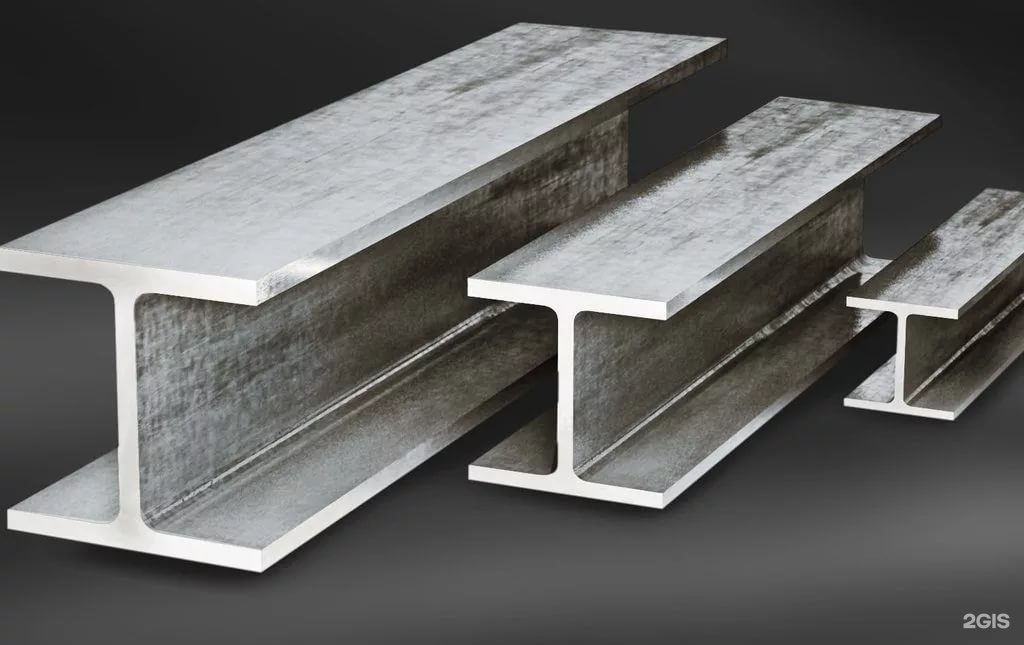

Стальная балка двутавровая, размеры и свойства которой широко варьируются, давно стала основным строительным материалом. Без нее трудно представить строительство железнодорожных трасс, мостов, небоскребов.
Металлические двутавры: история названия
В основе слова «двутавр» лежит латинское «taurus» (бык).
Форма сечения балки напоминает по своим очертаниям бычьи рога, повествуя об их непревзойденной мощи, воспетой в произведениях литературы и искусства.
«Рога» металлической балки по замыслу своего создателя должны обеспечить востребованную человеком надежность и износостойкость возводимым объектам. Балка двутавровая, размеры и вес ее, являются важным расчетным условием безопасной эксплуатации строений, конструкций и механизмов.
Многочисленные испытания, которым подвергается произведенная на современных предприятиях балка двутавровая (размеры в ассортименте) доказывают, что выносливость данного изделия металлопроката гораздо выше, чем у аналогичных продуктов, обладающих квадратным сечением. Благодаря своей конструкции, она выдерживает многолетние изнурительные деформации на изгиб. Еще одно несомненное ее достоинство – легкость и удобство монтажа.
Балка двутавровая (размеры, вес) и ее востребованность
Металлическую балку не имеет смысла рекламировать.
Если учесть, что без нее невозможно реализовать ни один, даже самый скромный проект, то становится понятным, насколько необходим данный продукт, причем определенного качества. Надежность возводимых объектов находится в прямой зависимости от соответствия данных изделий ГОСТам, от ожидаемой эксплуатационной выносливости.
Перечень областей применения металлического изделия огромен. Это и разноплановые опоры (перекрытия, несущие элементы), и узловые крепежи оборудования, к примеру, на электростанциях. Поэтому производители и выпускают в соответствии с ГОСТами целый ряд разновидностей балки двутавровой, размерами, весом, нужными свойствами, эксплуатационными характеристиками максимально удовлетворяющие нужды покупателя, производителя, потребителя.
Двутавровая балка ГОСТ: неукоснительно и жестко
Балку относят к разряду недорогих, универсальных и относительно легких изделий. Подобрав балку двутавровую размером, определенным технологией, надежно и надолго строить – просто.
Правда, все эти утверждения справедливы только при одном условии: если продукт произведен в соответствии со всеми действующими ГОСТами. Только таким образом можно обеспечить потребителю, в конечном итоге, должную безопасность. Поэтому жесткость требований ГОСТов 19425-74, 26020-83, 23118-99, 8239-8, 19281, 27772,3883 вполне понятна и обоснована.
Государственные нормы регламентируют марки стали, необходимые для производства балки, определяют химический состав сырья, сортамент двутавровых балок. В требованиях разъяснена технология получения проката, приводится классификация категорий изделий, перечисляются их механические свойства, регламентируются величины допустимых отклонений.
В заключительных разделах, как правило, указаны условия и способы приемки готовых балок, подробно описаны варианты мероприятий, призванных надлежащим образом проконтролировать качество продукции.
Производство металлического бруса
Металлический брус изготавливают несколькими способами, среди которых наибольшее распространение получил метод горячего катания.
Заготовку, а проще говоря, расплавленный до нужной температуры металлический слиток из сырья марки СТ3сп, СТ3пс, СТ3кп или ПС5, «пропускают» через прокатный стан, где он под воздействием формующих приспособлений и приобретает свой популярный «рогатый» профиль.
Балки, полученные методами ковки и гибки, обладают меньшей прочностью, но они отличаются высокой точностью исполнения, поэтому – также востребованы, к примеру, при воплощении разноплановых нестандартных проектов в городском и частном строительстве.

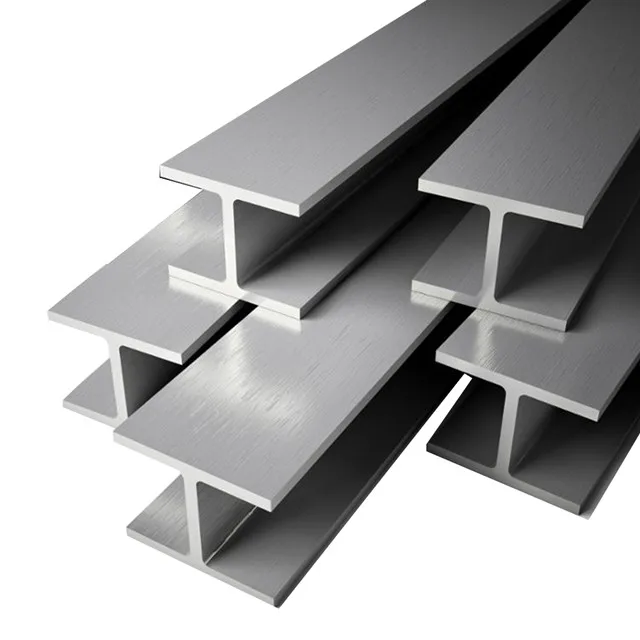

О сортаменте двутавровых балок
Как и все изделия черного металлопроката, балки классифицируют, исходя из химического состава сырья, способов изготовления, габаритов, конструкции.
Они могут быть цельными и сварными, нержавеющими, мерной и немерной дины с равными и неравными гранями, с различным углом их уклона. Поэтому при выборе продукта необходимо точно знать, какие именно балка двутавровая характеристики должна иметь, какие перед ней поставлены задачи.
Что предлагает СТАЛЬМЕТ
Сортамент металлической балки, представленной на нашем сайте, разнообразен. В каталоге покупатель найдет важную информацию об основных характеристиках предлагаемых изделий, при необходимости узнает о действующих ценах, которые в силу стратегии деятельности компании «СТАЛЬМЕТ» всегда доступны.
У нас можно приобрести популярные изделия из стали марки 3, 09г2с, а также двутавровую балку, гост (сварные с регламентированными габаритами и характеристиками сырья).
Вся реализуемая компанией продукция произведена на известнейших российских заводах, отвечает прописанным в документах требованиям.
О различных продуктах металлопроката, в том числе, о стальном листе, который занимает сегодня в корзине покупателей весомую позицию, можно почитать здесь.
Что такое металлическая балка в строительстве простыми словами
12 августа 2019
2225
Строительство зданий и сооружений любого назначения не обходится без основных элементов.
Металлическая балка является главной составляющей при возведении зданий. Данная металлоконструкция имеет достаточно широкую область применения. Она обеспечивает надежную опору. Качественно подобранные элементы позволяют значительно увеличить срок эксплуатации будущего сооружения.
В этой статье мы поговорим о том, что такое балка в строительстве, какие они бывают, а также рассмотрим основные области применения.
Содержание
- 1 Что такое металлическая балка
- 2 Как изготавливается металлическая балка
- 3 3 основные разновидности стальной балки
- 4 Главные особенности двутавра
- 4.1 7 областей применения
- 5 Базовые преимущества и недостатки
- 5.1 Необходимо знать
Что такое металлическая балка
Балка представляет собой металлическую конструкцию, которая предназначена для увеличения показателей прочности и устойчивости различных строительных объектов. Для их производства в основном используется сталь с различными добавками, которые увеличивают сопротивление металла при изгибе.
Изготавливаются различные виды металлоконструкции. Балка равномерно распределяет нагрузку по всей своей поверхности. Основное конструктивное назначение данного элемента – это надежная опора. В большинстве случаев из стальных балок делают перекрытия этажей и кровли зданий.
Как изготавливается металлическая балка
Любая балка состоит из стенок и полок, которые соединяются специальными стыковыми швами. В зависимости от разновидности их конструкция может отличаться. Стыковые швы выполняются при помощи сварки. Производством занимаются на оборудованных предприятиях, где имеются все необходимые станки и приспособления. Процесс изготовления выполняется в несколько технологических этапов согласно ГОСТу.
Линия производства металлической балки
Для каждого вида имеется свой ГОСТ, которые регламентирует все основные показатели и характеристики. Есть ряд определенных параметров, которые строго контролируются и проверяются у готовой продукции:
- Вес готового изделия;
- Площадь специального поперечного сечения;
- Конкретная высота и ширина готовой продукции;
- Радиус закруглений после сварки, которые располагаются внутри;
- Угол наклона граней, которые располагаются на внутренней поверхности.
В зависимости от основной площади поперечного сечения стальная балка имеет несколько групп. Группы маркируются цифрами от 10 до 60. Для каждого типа металлопроката будут свои показатели и характеристики, которые необходимо строго соблюдать. Если какой-то из этих параметров будет выше или ниже даже на минимальное значение, то готовая стальная балка потеряет свою первоначальную прочность. Использование такого металлопроката может привести к плачевным последствиям. Поэтому данные показатели строго проверяются на заводе изготовителе.
Например, максимальная площадь сечения двутавра составляет 138 квадратных сантиметров. В этом случае его высота будет достигать 600 миллиметров, а вес порядка 108 килограмм на каждый погонный метр. Продукция выпускается строго определенной длинны (от 4 до 12 метров). Длина изделия напрямую зависит от площади поперечного сечения. С увеличением показателя площади будет увеличиваться и длина.
В соответствии с ГОСТ 8239-89 можно изготавливать металлические балки любого другого размера, которые не прописан в самом ГОСТе.
Для этого необходимо выполнить дополнительные расчеты, чтобы получить точные характеристики основных параметров под индивидуальные размеры. Этим занимаются профессиональные инженеры на предприятии. При расчетах учитывается множество других параметров. Например, показатель допустимой погрешности, момент сопротивления и момент инерции. На основании полученных параметров делаются подробные чертежи, по которым в дальнейшем и изготавливается металлоконструкция нужного размера.
3 основные разновидности стальной балки
Существуют различные варианты классификации, но самый распространенный вариант – это разделение по форме. Можно выделить три основные разновидности стальных балок, которые применяются в современном строительстве:
- Тавровые. Это металлопрокат с основным сечение в виде буквы «Т»;
- Двутавровые. Данная металлоконструкция имеет сечение в виде буквы «H». В результате того, что у изделия имеется дополнительная полка с противоположной стороны, оно становится более жестким, а соответственно и более прочным;
- Швеллер. В сечении имеет букву «П». Данная продукция более универсальна и имеет множество областей применения в промышленности.
В сечении имеет букву «П». Данная продукция более универсальна и имеет множество областей применения в промышленности.При возведении жилых и нежилых помещений чаще всего используются двутавровые балки. Они имеют большую жесткость, прочность и очень стойки к всевозможным изгибающим нагрузкам.

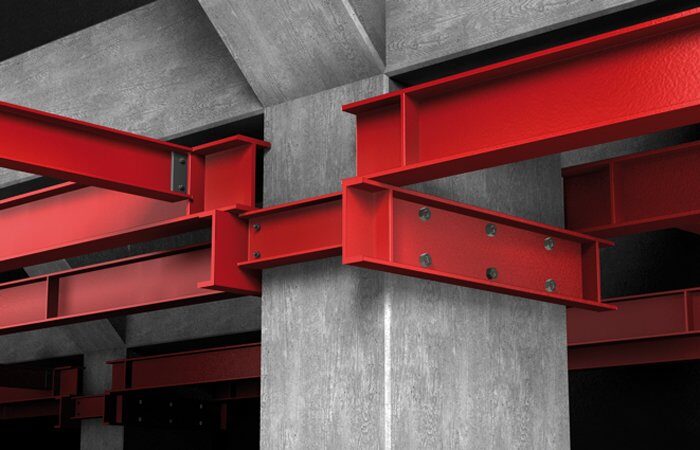

Каркас из двутавровой металлической балки
В строительстве применяются и другие разновидности балок. Например, деревянные и алюминиевые. Они имеют более узкую область применения, поэтому не так распространены, как стальные двутавры.
Главные особенности двутавра
Металлическая балка двутаврового типа имеет своеобразное сечение в виде буквы «H». Основными составляющими частями являются верхняя и нижняя полка, а между ними располагается стенка. В дословном переводе латинское слово «taurus» переводится как «бык». Поэтому многие называют данное изделие «двурогим».
Для производства используется две разновидности стали (углеродистая или некоторые марки низколегированной).
Благодаря своей форме металлопрокат способен спокойно переносить достаточно большие нагрузки различного типа, включая изгибающие нагрузки.
Балка имеет несколько базовых разновидностей в зависимости от главного назначения и области применения. Полки могут быть как параллельными друг другу, так и с определенным наклоном. Параллельные полки получили большее распространение. Они в свою очередь тоже имеют несколько групп, которые обозначаются буквами русского алфавита:
- «К» — основная область применения это строительство опор и колон;
- «У» — данная продукция имеет достаточно зауженные полки;
- «Д» — полки средней длины;
- «Ш» — достаточно широкие полки, которые выдерживают дополнительные нагрузки.
7 областей применения
Имеется семь основных областей применения двутавра:
- Укрепление кровли жилых и промышленных зданий. Это самая распространенная сфера применения;
- Перекрытия между этажами зданий;
- Всевозможные колонны и опоры у промышленных помещений и архитектурных сооружений;
- Металлические фермы и каркасы для ангаров; ⇓
- Шахтовые стволы;
- Изготовление железнодорожных вагонов различного размера и формы;
- Мосты, крановые эстакады и ряд других строительных объектов индивидуального назначения.
Базовые преимущества и недостатки
Металлопрокат стальной двутавровый, как и любая металлическая продукция имеет свои преимущества и недостатки, которые необходимо знать, прежде чем использовать ее в строительной отрасли.
Контроль качества двутавровой балки
Главные преимущества – это надежность и высокие показатели прочностных характеристик. Все это достигается благодаря специфическому сечению и прочной стали. Данное изделие равномерно распределяет все воздействующие на нее силы. Нет концентрации сил в одном месте, соответственно металл не устает и срок его эксплуатации значительно увеличивается. Все это позволяет использовать металлопрокат при строительстве крупных (многоэтажных) объектов с большими нагрузками.
Кроме этих главных показателей можно выделить следующие преимущества:
- Относительно небольшой вес. Специальная форма сечения не требует достаточно большого количества металла для производства, поэтому вес готовой продукции небольшой. Вес никак не влияет на прочностные характеристики;
- Высокая экономичность. Двутавр обладает высокой жесткостью, что позволяет использовать его для укрепления колонн и опор без дополнительных армирующих элементов. Если для укрепления использовалась обычная арматура, то пришлось бы значительно потратиться на покупку необходимо объема;
- Хорошая устойчивость к сжатию и изгибающим нагрузкам. Это позволяет использовать балки в местах с повышенной вибрацией и другими видами колебаний. Например, при возведении мостов различного назначения;
- Легко сваривается. Благодаря этому значительно повышается скорость монтажа строительных конструкций;
- Все характеристики и геометрические показатели не меняются со временем. Металлопрокат настолько прочный, что даже под воздействием больших сил не деформируется, а соответственно все характеристики сохраняются;
- Удобная транспортировка. Форма в виде буквы «H» позволяет более компактно укладывать двутавр в автотранспорт. Это значительно сокращает расходы на доставку и транспортировку.
Двутавр обладает высокой жесткостью, что позволяет использовать его для укрепления колонн и опор без дополнительных армирующих элементов. Если для укрепления использовалась обычная арматура, то пришлось бы значительно потратиться на покупку необходимо объема;Необходимо знать
У двутавровой балки имеется и ряд недостатков, которые тоже необходимо знать и учитывать:
- Низкие показатели огнеупорности. Если в помещении или архитектурном сооружении произойдет пожар, то прочностные характеристики изделия значительно понизятся, что не позволит эксплуатировать его далее;
- Подвергается воздействию коррозии. Для производства применяется низколегированная или углеродистая сталь нескольких марок, а она очень подвержена разрушению от коррозии. Поэтому использование балок данного типа в условия высокой влажности не рекомендуется. Если использовать все же приходится, то необходимо дополнительно обработать поверхности специальным защитным средством;
- Нельзя использовать при строительстве зданий с очень большими пролетами. Если не будет дополнительных опор, то основные несущие способности на порядок уменьшатся;
- Плохая устойчивость к скручивающим силам.
Если в помещении или архитектурном сооружении произойдет пожар, то прочностные характеристики изделия значительно понизятся, что не позволит эксплуатировать его далее;Если нужна металлическая балка — обращайтесь! Мы предоставляем все сертификаты качества, а также можете почитать отзывы наших покупателей.
Всего Вам доброго!
