Как согнуть трубогибом трубу профильного и круглого типа

Прочность стенок деформируемого металлопроката легко ухудшается, если не знать, как согнуть трубу трубогибом правильно. Поэтому всем стоит прочитать данную статью, чтобы понять, как добиться желаемого результата.

Что будет, если не придерживаться рекомендаций?

• Металл истончается;
• Внешние края изделия растягиваются;
• Внутренняя часть трубы сминается;
• Образуются складки;
• Портится внешний вид.

Многие владельцы частных домов и производители металлопроката принимают множество попыток изменения металла, в целях создания оригинальных образцов. Эта тема популярна и при строительстве забором, монтаже теплиц и прочего. Изменить металлопрокат вручную, не применяя специальных механизмов, иногда абсолютно нереально. Поэтому мы и написали данную статью, чтобы каждый знал, как согнуть трубу трубогибом и не только.
Это будет особо интересно тем,  кто собрался изменять профильные трубные изделия.

Как согнуть трубу трубогибом без складок и заломов

На картинке представлены максимальные радиусы изгиба для наиболее востребованных размеров круглого металлопроката.
Почему нужно использовать трубогиб при сгибе труб?

• Уменьшение траты усилий для выполнения данной задачи;
• Отсутствие появления деформаций;
• Гарантия идеального результата с точными параметрами.

Как согнуть металлическую трубу трубогибом

Как правильно согнуть трубу гидравлическим трубогибом
Популярны при работе с толстостенными стальными изделиями, для изменения которых требуется достаточно много усилий.

Краткая инструкция:

1. Изменяемая деталь кладется между металлическими направляющими и прижимными вальцами;
2. С помощью сжимающих вальцов устанавливается радиус и угол сгиба;
3. Металлическое изделие проходит через направляющие и прижимные вальцы, с помощью которых и получается необходимая форма.

Сгиб трубы гидравлическим трубогибом возможен для трубопроката с круглым и профильным сечением, который имеет небольшую толщину стенки и диаметр.
Чтобы увеличить эффективность и производительность всей работы, механизм дополняется электроприводом на вальцы. Тогда нужно установить будущие параметры изделий и запустить работу. Вся работа автоматизируется и не потребует физических усилий.
Согнуть трубу ручным трубогибом можно ровно также, как и гидравлическим.
Применение внутренней или внешней пружины возможно обычно при работе с тонкостенными трубами с круглым сечением малого диаметра. Чтобы облегчить работу, участок растяжки разогревают обычной паяльной лампой.
Инструкция:

• Пружина надевается на поверхность и проталкивает до нужного места сгиба;
• Разогреваем место сгиба;
• Берем изделие с двух концов и сгибаем до необходимой формы;
• Все остывает, пружина снимается.

Применение песчаной засыпки гарантирует равномерный радиус и угол сгиба обрабатываемого изделия без деформаций.

Способы, как согнуть трубы НЕ трубогибом

1. Методом нагревания;
2. С помощью колышков;
3. Специальной пружины;
4. Плоскопараллельной пластины;
5. С применением воды.

Методом нагревания деформируют трубопроводы из алюминия и стали. Тогда внутрь полости помещают песок и крепят с двух концов. Горелкой нагревают нужную часть изделия и выполняют сгиб. Чтобы определить правильно выбранную температуру, знайте, Вы увидите яркую красноту на изделии. Совет! Используйте перчатки.
Если не захотели сгибать трубу трубогибом, а использовать колышки, возрастет вероятность получения дефектов или разлома. Поэтому рекомендуют заполнить внутреннюю часть песком и прикрыть открытые части заглушками. Этот приём возможен только для трубопроката 16-20 мм диаметром. Далее их закапывают в землю и выполняют сгиб. Способ предназначен и для проката и с бОльшим диаметром, но тогда будет сложнее. Для оцинкованных изделий этот вариант сгиба не подходит.
Метод металлической пружины описан ранее.
Некоторым людям интересно, как согнуть трубу трубогибом  при помощи плоскопараллельной пластины.  Для этого нужно установить её в специальный зажим и сгибать вдоль этой самой пластины. Такой способ экономичный и простой, но не самый популярный.
Применение воды в гибке – частое явление. Полость заполняется водой, открытые части прикрываются заглушками с двух концов, замораживается. После чего изделие снова нагревают и выполняют гибку. Не применяется данный метод для оцинкованных продуктов.

Как согнуть трубогибом трубу профильного типа

Если есть необходимость деформировать профилированную трубу типа, то у многих возникают проблемы с решением этой задачи.
Продукт с небольшим диаметром сгибается даже без нагрева, но заранее заполненный песком или водой. Устанавливают его на 2 закрепленные опоры и выполняют сгиб киянкой.

Чтобы исключить получение, нужно все делать внимательно и плавно.
Чтобы получить больший изгиб, еще больше нагрейте изделие в нужной части.

Выбирайте нужное оборудование, посмотрев каталог профильных трубогибов. Благодаря им, Вы сможете без труда изменить металлопрокат на установленные размеры. Помощь в выборе окажут менеджеры компании «Передовые технологии». Свяжитесь с ними по телефону 8(495)150-24-23.

Как согнуть трубогибом трубу из металлопластика

Данный металлопрокат востребован при монтаже системы теплого пола. А это ведет за собой многочисленные сгибы трубного изделия. Чтобы выбрать нужный вариант оборудования для этого, внимательно прочтите статью «Как выбрать трубогиб».
Помимо того, что Вы можете согнуть трубу трубогибом без каких-либо проблем и не особо применяя физические усилия, нужный сгиб можете выполнить следующими способами:

• Вручную и без дополнительных приспособлений. Для этого нужно зажать в руках и начинать сгибать, исключая перегиб. Если брать максимальный угол, на который можно выполнить сгиб, это 15 градусов на каждые 2 см изделия;
• Применить проволоку, которая помещается во внутреннюю часть трубопроката, и после чего, выгибается;
• Применить песок, который помещен в металлопластиковое изделие. Продукт закрепляется и плавно сгибается, параллельно нагревается участок сгиба.

Из перечисленных методов ясно, как согнуть трубу. Но специалисты рекомендуют все-равно использовать хорошие трубогибы, которые Вы можете заказать в компании «Передовые технологии». Делайте заказ, добавив нужный товар в корзину и оформив покупку. Доставка осуществляется по всем городам России.
Заказывайте прямо сейчас!

Как согнуть профильную трубу – рекомендации от ТК Газметаллпроект

У профильной трубы сечение отличается от круглого. Чаще всего это прямоугольник или квадрат. Основное направление использования этого вида металлопроката – монтаж каркасов и металлоконструкций, включая криволинейные. В последнем случае неизбежно встает вопрос, как согнуть трубу.

Основные проблемные моменты

Внутренняя пустота и отличающаяся от круглой форма сечения несут в себе риски повреждения при нарушении технологии изгиба.

Дефекты неправильного сгиба:

• Складки на сжимаемой нижней стенке
• Разрыв растягиваемой верхней стенки
• Осевое искривление
• Перелом

Важно

Минимальный радиус изгиба зависит от площади сечения, толщины стенок, высоты профиля, пластичности марки металла. Длина зоны изгиба при высоте профиля до 20 мм составляет не менее 2.5×h, при высоте профиля свыше 20 мм – не менее 3.5×h, где h – высота профиля.

Шов сварной трубы, как наиболее слабое место, должен располагаться сбоку изгиба, иначе он может лопнуть.

Способы предупреждения повреждений при изгибе

Приведенные ниже технологические приемы помогут избежать повреждений. В первую очередь это касается крупноразмерного металлопроката и изгибов малого радиуса. Также вы можете проконсультироваться с нашими специалистами при покупке профильной трубы.

Нагрев места сгиба

Разогрев трубы перед изгибом делает металл пластичнее.

Рекомендации по нагреву в соответствии с высотой профиля:

• До 10 мм – не нужно
• От 10 до 40 мм – по возможности
• Свыше 40 мм – нужно

Будьте осторожны с нагревом, поскольку пережог или многократное повторение операции грозит потерей прочности.

Использование наполнителя

Пустоту заполняют наполнителем и закрывают концы пробкой. В качестве наполнителя лучше всего взять очищенный речной песок, непременно сухой. При гибке с нагревом стоит использовать песок средней зернистости, поскольку пылевидные фракции спекаются при высокой температуре. Зимой допускается замороженная во внутреннем пространстве вода, если только речь не идет о гибке с подогревом.

Установка пружины

Размещенная внутри пружина не дает верхней и нижней стенкам приближаться друг к другу. Диаметр пружины подбирается таким образом, чтобы свободный ход между обеими стенками был небольшим. Концы закрепляют проволокой для удобного извлечения.

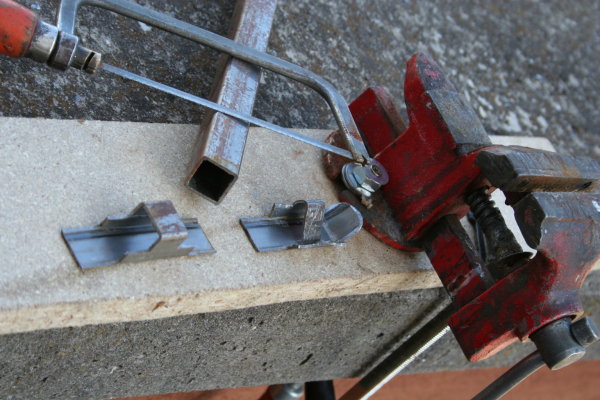

Метод надрезов

В месте сгиба болгаркой делают поперечные надрезы, которые впоследствии заваривают. Главное достоинство этого технологического приема – возможность согнуть профиль по любому радиусу.

Приспособления для гибки

Перечисленные далее способы изгиба различаются по качеству гибки, удобству работы, допустимым размерам профиля, стоимости оборудования.

Плита со штырями. В металлической или бетонной плите просверлен ряд отверстий, в которые устанавливают два упорных штыря. Взаимное расположение штырей зависит от радиуса изгиба. Трубу изгибают вокруг одного штыря, второй в это время фиксирует противоположный конец. При использовании этого способа велика возможность осевого искривления. Для соблюдения соосности рекомендуем притянуть трубу к плите прижимной пластиной.

Оправка. Дугообразный шаблон с фиксирующей скобой, закрепленный на верстаке. Труба вставляется в скобу, прижимается к шаблону и сгибается, принимая форму дуги.

Труба с ухом. Разновидность предыдущего способа. Фиксирующая скоба – ухо – прикрепляется или приваривается к подходящей трубе, играющей роль шаблона, вокруг которой и происходит изгиб.

Скобы. Этот способ тоже напоминает оправку, только дугу формируют металлические крючки, закрепленные на плоскости на некотором расстоянии друг от друга.

Обкаточный трубогиб. Изгиб происходит при движении прижимного ролика вокруг неподвижного шаблона. В ролике имеется выемка, часто с шипом, вдавливающим внутреннюю стенку для предотвращения складок. Форма выемки подбирается под размер профиля, чтобы не было искривлений. Все замечания по поводу выемки и шипа верны и для последующих видов оборудования.

Намоточный трубогиб. Труба наматывается на вращающийся ролик, к которому она прижата неподвижным прижимным роликом.

Арбалетный трубогиб. Труба упирается в два неподвижных фиксатора, а с другой стороны посередине на нее давит закрепленный на подвижном штоке шаблон. Другие названия шаблона – башмак, пуансон. Шток приводится в движение гидравлическим или механическим путем.

Прокатный трубогиб. Используется метод вальцовки, то есть прокатки профиля. Трубу закрепляют между двумя роликами с одной стороны и одним (центральным) с другой. Изменяя положение одного из роликов домкратом или струбциной, намечают изгиб.

Затем начинают прокатку, приводя ролики во вращение рукояткой или электроприводом. Способ чрезвычайно удобен, когда требуется получить дугу, окружность, спираль. Риск повреждения сводится к минимуму.

Гипермаркет «Газметаллпроект» — ваш надежный консультант в вопросах строительства и ремонта. Привезем металлопрокат и стройматериалы на объекты в Туле и Тульской области, не оставим без внимания покупателей из других регионов. Режем металл по нужному вам размеру. Работаем все дни недели без выходных. Ждем ваших заявок.

Как согнуть трубу без трубогиба из различных материалов

Автор Монтажник На чтение 9 мин Просмотров 16.8к.
Обновлено 07.12.2020

В домашнем хозяйстве многие умельцы своими руками делают парники, беседки, навесы для машин, самостоятельно монтируют отопительные, водопроводные и газопроводные магистрали. При этом им приходится иметь дело с трубами разных материалов, сечений и часто решать задачу — как согнуть трубу без трубогиба.

И дело не в экономии финансовых средств (простое ручное приспособление стоит недорого) — стандартный заводской трубогиб не может обеспечить весь широкий диапазон работ с различными длинами, радиусами и материалами, которые используются в бытовом хозяйстве. Поэтому методы сгибания, которые можно применять без использования заводских приспособлений, актуальны и полезны для изучения любым домашним мастером.

Рис. 1 Вспомогательные элементы для гибки без станка своими руками – шаблоны и пружины

Содержание

1. Методы гибки труб в домашних условиях
2. Применение горячего метода
3. Используем наполнители — песок и воду
4. Применение шаблонов
5. Валки
6. Пружины
7. Как согнуть трубу без трубогиба — простые способы
8. Особенности гибки профильной трубы
9. Как согнуть нержавеющую или стальную трубу
10. Как согнуть трубы из меди и алюминия
11. Как согнуть металлопластиковую трубу
12. Как согнуть полипропиленовую трубу
13. Делаем выводы

Методы гибки труб в домашних условиях

Способы, как согнуть трубные элементы в домашнем хозяйстве без использования заводских приспособлений, довольно разнообразны, включают в себя физическое и температурное воздействие.

Применение горячего метода

Большинство металлов и сплавов, нагретых до высокой температуры, становятся более пластичным и легче поддаются пластической деформации. К таким материалам относятся: сталь, медь, алюминий, латунь, дюралюминий, алюминиево-железистая бронза. При термообработке становятся хрупкими цинковые сплавы, серый чугун, оловянистая бронза. При этом, чем выше температура нагрева, тем больше пластичность — для стали нагретой до 700ºС. усилие при деформации требуется в 4,5 раза больше, чем для изделий с температурой 1200ºС.

Также все нагретые металлы становится в 25 — 30 раз менее прочными, чем в холодном состоянии — это позволяет легко изгибать заготовки без сильного внутреннего противодействия, получая при этом наименьший радиус изгиба.

При температурном воздействии на металл основной опасностью является пережог — в этом случае при нагреве происходит оплавление металла, в его структуру проникает кислород и образуется хрупкие разрушаемые окислы.

Эффект пережога необратим и является браком, поэтому для исключения данного явления при нагреве следует применять приспособления с известной температурой струи или выдерживать определенное время нахождения нагреваемого участка в пламени.

Рис.2 Гиб своими руками на шаблонах

Используем наполнители — песок и воду

Использование песка или воды, помещенных внутрь заготовки, способствует равномерному распределению усилия по всей поверхности сгиба. Для работы используют мелкозернистый хорошо просушенный сеяный песок без посторонних вкраплений, который помещает во внутреннюю полость и закрывают обычными или жаростойким пробками в случае дальнейшего термического воздействия на трубную заготовку.

Воду редко используют — в жидком состоянии она при давлении выбивает пробки (с песком этого не происходит вследствие большого трения), поэтому ее обычно применяют зимой в замороженном состоянии. О нагреве в этом случае речи идти не может — трубы загибаются физическим воздействием на шаблонах или роликах.

Применение шаблонов

Для того, чтобы придать заготовке требуемую форму, часто используют шаблон. Им может быть любая поверхность, вокруг которой огибают заготовку — круглая труба большого сечения при спиральной намотке, стационарный валик с определенным диаметром, металлические пластины, к которым с усилием прижимают изгибаемую деталь. Для получения сложный криволинейной формы используются шаблоны из ряда саморезов, вкрученных в прочное основание и задающих путь деформируемому криволинейному элементу.

Рис. 3 Как гнут изделие без трубогиба нагревом

Валки

С помощью валков можно сделать самодельный ручной трубогиб рычажного типа, ничем не уступающий заводским образцам, при работе приспособления под воздействием рычага происходит огибание сферической поверхности валка деталью.

Наибольшей популярностью в бытовом хозяйстве пользуются трубогибочные вальцы, аналогичные промышленным агрегатам. Они состоят из двух вращающихся роликов, между которыми располагается третий на некотором расстоянии от их оси.

При работе заготовка помещается на два крайних ролика и к ней подводится центральной валок, создающий давление на поверхность — в результате происходит изгиб детали. С помощью данного приспособления можно получить достаточно большой равномерный радиус закругления на большом расстоянии, устройство особенно эффективно при создании арочных профилей для различного вида навесов и строительных конструкций.

На устройстве можно изгибать заготовки круглого и прямоугольного сечения, стальные уголки и пластины при конструкции валков с ручьями другого профильного сечения. Устройство способно работать с материалами большого сечения, его максимальный радиус закругления не превышает 3 — 4 трубных диаметров.

Рис. 4 Гибка профильной трубы своими руками на валках

Пружины

Пружины могут использоваться как самостоятельный трубогиб при работе с изделиями малых диаметров из мягких материалов (медь, металлопластик) или вспомогательное устройство, заменяющее промышленный дорн. Пружина может размещаться снаружи или во внутренней полости изделия, обеспечивая при его изгибании равномерное распределение нагрузки по площади места изгиба.

Как согнуть трубу без трубогиба — простые способы

Приведенные выше методы эффективно применяют в домашнем хозяйстве как самостоятельно, так и в сочетании с другими способами. При этом для работы с различного вида материалами, формой и сечения профиля, углами изгиба, следует применять различные технологии, обеспечивающие наилучшее качество и производительность.

Рис. 5 Гибка профильной трубы своими руками на самодельном трубогибе

Особенности гибки профильной трубы

Металлопрокат прямоугольного или квадратного сечения является популярным видом строительных материалов в домашнем хозяйстве, широко используется при сооружении перекрытий теплиц, беседок, различного вида навесов для хранения автомобильной техники и домашней утвари. Поэтому сгибание металлопрофиля является одной из актуальных задач в быту и производится следующими способами.

1. Легко изогнуть профильную трубу своими руками можно при помощи простого шаблонного приспособления в виде круглого горизонтального или вертикального участка трубопровода. Для проведения операции один конец заготовки жестко фиксируют за шаблоном или просто опирают на поверхность, после чего перемещают заготовку, огибая верх шаблона. Если необходимо получить большой радиус изгибания по всей длине, деталь передвигают вперед и операцию снова повторяют.
2. Популярным методом изгибания в хозяйстве и промышленности является использование круглых подвижных валков, вдоль которых огибают или многократно прокатывают заготовку. В быту такие устройства часто делают для получения арочного профиля, изготавливая разнообразные трехвалковые конструкции. Для получения меньшего радиуса закругления можно сделать и механическое ручное устройство с подвижным валком, вокруг которого при помощи длинного рычага огибают металлопрофильную заготовку.

Для получения малых радиусов закруглений также можно использовать песчаный наполнитель в сочетании с нагревом — сталь в этом случае изгибается с более высоким качеством.

Рис. 6 Способ согнуть металлическую трубу в змеевик

Как согнуть нержавеющую или стальную трубу

В домашнем хозяйстве часто требуется изгибать тонкостенную стальную трубу из нержавейки для создания спиральных змеевиков в системах отопления и самогонных аппаратах. Методы, которые используются при сгибании нержавейки, аналогичны общепринятым, при работах наибольшей популярностью пользуется следующие способы.

1. Тонкостенную нержавейку при малом радиусе закругления нужно гнуть с применением пружинящих элементов (дорнов), обеспечивающих равномерную нагрузку на поверхность в зоне изгибания, или сыпучих наполнителей.
2. Если необходимо изгибать заготовку с большим радиусом закругления, можно использовать универсальный трехвалковый самодельный агрегат или сгибать круглым шаблоном с использованием внутренней пружины.
3. Толстостенную трубу из нержавейки лучше всего загибать после нагревания газовой горелкой, аналогичные операции проводят и со стальными толстостенными трубами при малом радиусе загибания.

Рис. 7 Как можно согнуть заготовку  из меди

Как согнуть трубы из меди и алюминия

И всех металлических материалов, которые изгибают в домашнем хозяйстве, медь является самым гибким и мягким и не требует приложения больших усилий. Для работы с медными трубами на строительном рынке можно найти специальные пружины, которые устанавливаются на трубную поверхность, после чего изделие легко согнуть вручную. Для изгибания на жестких валках или самодельных трубогибах внутрь мягкой тонкостенной медной заготовки лучше засыпать песок или вставить пружину во избежание неправильный деформации профиля.

Рис. 8 Как гнуть деталь из алюминия

Алюминий относится к более хрупким и менее пластичным материалам, чем медь (у медных сплавов относительно удлинение составляет около 50%, у алюминиевых — не больше 20%), поэтому основным методом деформации толстостенного алюминия в быту является нагрев. Для выполнения этого действия необходимо провести следующие операции:

• Трубную заготовку устанавливают в тиски, участок в точке нагрева смазывают хозяйственным мылом.
• Производят нагрев участка газовой горелкой до тех пор, пока мыльное покрытие не начнет чернеть.
• После этого трубу сгибают с приложением физического усилия на нужный угол.

Рис. 9 Как загнуть трубный металлопластик

Как согнуть металлопластиковую трубу

Металлопластиковая труба любого размера и профильного сечения легко гнется даже руками, если установить большие пальцы рук во внутренний радиус в форме закругления. Основным методом для качественного изгиба металлопластика является использование пружин, которые можно приобрести в торговой сети или изготовить самостоятельно. Главное действие, которое при этом выполняется — вставка пружины внутрь или снаружи заготовки и ее ручная деформация до получения нужной конфигурации изгиба. Для получения сложной формы лучше использовать внутреннюю пружину (наружная будет скользить по поверхности и деталь может проворачиваться) или шаблоны по направлению, обозначенному вкрученными в лист ДСП или ДВП шурупами.

Как согнуть полипропиленовую трубу

Для работы с полипропиленовыми трубами не требуется специальное оборудование или сложные самодельные устройства, достаточно обычного бытового фена. Чтобы получить качественное закругление, поступают следующим способом:

• Насыпают в полость трубы сыпучий материал (песок или искусственный наполнитель), заклеивают ее торцы липкой лентой.
• Закрепляют один конец заготовки и производят нагрев феном в нужной точке, одновременно прилагая физическое усилие по сгибанию.
• На следующем этапе жестко фиксируют деталь, ожидая ее остывания. Для упрощения можно использовать направляющие из винтов, вкрученых в деревянную плиту.

После остывания деталь извлекают, освобождают от липкой ленты и наполнителя.

Рис. 10 Методика сгибания полипропиленовой трубы

Делаем выводы

Основными помощниками при сгибании тонкостенных труб из любых материалов в домашнем хозяйстве является наружные и внутренние пружины, или наполнители из песка, позволяющие равномерно распределить прилагаемое усилие. Если мы гнем стальные трубы трубопроводов с толстыми стенками, при большом радиусе практично использовать трехвалковые самодельные конструкции, а при малом – нагревать профиль газовыми горелками.

Рис. 11  Как изгибают трубу в домашних условиях

В быту при желании каждый домовладелец может гнуть трубы из различных материалов без применения заводских трубогибов — для этого используются простые пружинные детали или несложные самодельные устройства. Чтобы сделать ручной трубогиб, понадобится сварочный аппарат и некоторые навыки сварщика, во многих случаях незаменимым помощником в проведении работ является паяльная лампа.

Как согнуть пластиковую (ПВХ) трубу 4 верных способа | в домашних условиях

Как согнуть пластиковую-ПВХ трубу на отопление, воду или канализацию в домашних условиях.

Хороший достаточно сегодня подготовлен материал. Мне самому надоели эти все некрасивые сгоны на пластиковых трубах отопления и на подаче питьевой воды, а за канализационные трубы я вообще молчу. Ими что бы обойти хоть какое то маломальское препятствие, придётся купить десять единиц комплектующих деталей. Поэтому вопрос как согнуть пластиковую трубу или трубу ПВХ в домашних условиях, меня интересовал не меньше вашего.

А начнём мы пожалуй со сгибания пластиковых труб на отопление и воду.

Для того чтобы согнуть пластиковую трубу или трубу из ПВХ* на питьевую воду и отопление, применяют три старых добрых способа, которые предполагают воздействие на трубы горячего воздуха или пара. Скажу вам честно: — третий способ сгибания трубы самый бредовый! Но про него говорят многие, но думается мне, сами они так не делали никогда. Сейчас я вам его представлю.

Как согнуть пластиковую трубу на воду и отопление способ №3.
Данный способ предполагает нагревание поверхности того места трубы, которое вам нужно согнуть, посредством газовой конфорки.
Открытый огонь это всегда зло, так что мы этот способ благополучно отметём в сторону!

И вот теперь нам можно перейти к первым двум способам, которые помогут правильно и в любом направлении согнуть водяные трубы:

1. Что бы согнуть любую пластиковую трубу лучше взять строительный фен.

Но для того чтобы труба у вас оставалась нужной формы и не расплывалась, во внутрь её стоит насыпать мелкофракционной термостойкий материал. Отлично подойдёт песок или соль. Всё это насыпается в пластиковую трубу или в трубу из ПВХ посредством воронки, один конец трубы, конечно же нужно будет закрыть какой-либо заглушкой.

Сколько песка или соли нужно на трёхметровую трубу на воду?

Ага, вот этот вопрос меня самого, в первую очередь и заинтересовал. На видео, которое будет ниже, показано как согнуть небольшой кусок трубы из поливинилхлорида, а если у меня будет труба нормальной длинны, это сколько же в неё песка влезет, тем более если она у меня будет отопительная.

Дорогие мои, на три метра трубы отопления, с самым распространённым диаметром на 20 мм, вам понадобится меньше ведра просеянного песка или столько же соли. Красота требует жертв )).

Ну вот после того как мы разобрались сколько и чего нужно сыпать во внутрь трубы на воду, давайте посмотрим процесс сгибания трубы на видео.

Как согнуть пластиковую трубу (ПВХ) на воду, канализацию, отопление при помощи фена видео.

2. Способ под №2 нам поможет понять, как согнуть пластиковую-ПВХ трубу на воду и отопление в домашних условиях без применения строительного фена.

Способ два, предполагает разогревать песок или соль на противне в духовке и при помощи черпачка, насыпать в трубу через металлическую воронку выбранный вами состав. Низ трубы, соответственно, нужно будет закрыть какой либо металлической заглушкой.

Логичным будет вопрос, до какой температуры разогревать песок или соль, для того что бы ПВХ, пластиковые или полипропиленовые трубы начали сгибаться?

Ну давайте пойдём от противного и сами разберёмся какая нам понадобится температура. Просто именно таким способом я ни разу не гнул пластиковые и тем более ПВХ, а тем более вообще полипропиленовые трубы в домашних условиях! У меня на это дело есть строительный фен.

Нагретая вода в трубе, подаваемая с бойлера, бака, котла или котельной, нагревается ну максимум до 75 ?С, а то и вовсе до 60, так как вода нагретая до 61 ?С начинает давать накипь. Так что логичным будет предположить, что песок или соль, для того чтобы начать сгибать пластиковые-ПВХ трубы, должны быть нагреты больше чем 80 ?С. Самое главное что я точно знаю, что песок или соль для сгибания полипропиленовых трубы, нужно разогревать минимум до 140 ?С. А температура при которой начинает плавится сам материал полипропилен, составляет 170 ?С.

Вот мы и разобрались как согнуть пластиковые и ПВХ трубы в домашних условиях без спец.средств!

Как согнуть пластиковую трубу для канализации.

До написания этого материала я даже не предполагал что канализационные пластиковые трубы можно гнуть! Но гнуть их можно не как вам захочется да и не все. Всем известная 100 (сотая) или 110 канализационная труба гнётся максимум на 15-20% с использованием строительного фена. При сгибания на внешней стороне трубы получаются складки, но это не мешает проходимости и она не слабеет в месте изгиба!

Более или менее можно гнуть канализационные ПВХ трубы 50-60 диаметра при помощи горячего песка или строительного фена. Для получения отличных результатов придётся потренироваться.

Процесс сгибания происходит по старой схеме. Во внутрь канализационной трубы насыпают разогретый песок или соль до температуры 80-100 ?С. Даём трубе прогреться и крутим из неё нужные нам формы.

Ну а вообще, на данный момент, начали выпускать гнущиеся канализационные трубы которые я вам хочу показать на видео. Там же сразу показан процесс монтажа, установки и врезки канализационной трубы в тройник, только 120, но у них есть и более меньшие диаметры.

Справка — При помощи обычного фена можно выровнять волны на стартовой пластиковой полосе или F образном профиле, как это сделать читаем в статье — «Как согнуть пластиковый уголок»*.

Материал «Как согнуть трубу» подготовлен администрацией сайта Строительство от а до я. Енакиево-Донецк*.

Как согнуть ПНД трубу? Способы и рекомендации

Поиск по сайту:

Статьи

Сентябрь 2020

ПНД трубы отличаются высокой устойчивостью к воздействию агрессивных сред и долговечностью. Они используются для прокладки трубопроводов различного назначения и классифицируются по способу транспортировки технических жидкостей:

• Напорные — трубы, применяемые в канализационных и водопроводных системах, а также для организации подачи газа на объекте.
• Безнапорные — используются в самотечных системах водоотвода.

Помимо этого, трубы ПНД могут отличаться по физическим параметрам: толщине стенок и внешнему диаметру, соотношение которых называется Стандартным размерным соотношением (SDR). Оно включено в систему маркировки продукции и обратно пропорционально толщине стенок (чем ниже SDR, тем толще стенки).

Продукция продается в бухтах, на катушках или отрезными частями. Большинство монтажных работ трубопровода сопряжено с рядом сложностей. Например, сооружение поворотных участков, когда необходимо вести трубопровод под различным углом. Поговорим о том, как согнуть трубу пнд без негативных последствий.

ПНД: основные характеристики материала

Полиэтиленом низкого давления называется продукт, полученный путем полимеризации этилена при давлении не более 0,5 МПа и температуре около 80°С. Его основными преимуществами являются:

• Низкая теплопроводность;
• высокая износоустойчивость;
• высокая прочность на растяжение и сжатие;
• стойкость к агрессивным веществам;
• устойчивость к воздействию низких и высоких температур (от −60°С до +60°С).

ГОСТ 16338-85 требует, чтобы ПНД, применяемый в строительстве трубопроводных систем, имел плотность от 0.93 гр/см3, температуру плавления — 125°С −130°С, прочность на изгиб и порезы — от 19 МПа, впитывание влаги — не более 0.04%.

ПНД трубы в нашем каталоге

ПНД труба питьевая

ПНД труба техническая

ПНД труба газовая

Компрессионные фитинги для ПНД труб

Допустимый радиус изгиба

Так как изделия продаются намотанными на бобину, степень их гибкости очень высока. Поэтому для простых операций (например, обход препятствия и т.п.) не требуется применения специального формовочного оборудования или монтажа дополнительных разветвлений. Важно понимать, что трубы имеют допустимый радиус изгиба, которым необходимо руководствоваться при создании трубопроводов различной конфигурации.

На данный параметр влияют SDR и температура укладки. Чтобы ПНД трубу согнуть под 90 градусов, желательно воспользоваться шаблоном, специально предназначенным для определения прямых углов. Предварительно участок сгиба прогревается. Длину прогрева можно легко рассчитать, воспользовавшись формулой: Dx6, где D — диаметр трубы. В противном случае структура изделия будет необратимо нарушена, что приведет к сокращению ресурса эксплуатации.

Способы сгибания

Для ПНД труб характерна хорошая термопластичность, то есть способность изменять свою физическую форму под воздействием температур. Нагреваясь, изделие приобретает вязкотекучее состояние, которое позволяет придать нужную геометрию трубопроводу с последующей фиксацией и охлаждением. Как согнуть трубу ПНД правильно? На начальном этапе проводится ее нагрев. Самостоятельно это можно сделать, используя:

• Термофен;
• газовую горелку;
• кипяток.

В промышленных условиях используют специальное формовочное оборудование.

Затем проводят формовку изделия строго по инструкции и с обязательным соблюдением требований работ.

Формование труб ПНД осуществляется с помощью формовочной машины. Данное оборудование можно использовать и дома, но стоит оно недешево. Действуя по принципу пресса, машина позволяет добиться результатов высокой точности.

Сгибание ПНД трубы с использованием строительного фена

Как согнуть ПНД трубу под 90 градусов самостоятельно?

Формование изделия проводится с помощью инструментов, указанных выше. Рабочий процесс во многом схож с машинным методом, только нужно вооружиться специальным шаблоном. Точность результата здесь будет не столь высокая, как на производстве, но в пределах предъявляемых норм и требований.

Процесс сгибания в домашних условиях

Какой способ формования выбрать? Все зависит от имеющегося инструмента и предпочтений. Главное, проводить работы с обязательным соблюдением мер предосторожности. В большинстве случаев умельцы предпочитают использовать газовую горелку или термофен.

Горячая вода также позволяет проводить сгиб трубы, хотя ее использование не так эффективно, как профессиональный инструмент. В этом случае внутреннее пространство изделия заливается кипятком или заполняется раскаленным (800-1300 градусов Цельсия) сыпучим материалом (песком, к примеру). Это способ не позволяет добиться той точности, что дает формовочная машина. К тому же, если температура нагрева теплоносителя будет ниже требуемой, изделие не приобретет нужную пластичность, что может повлечь за собой излом или появление трещин.

Техника безопасности

В ходе рабочего процесса нельзя спешить. Требуется соблюдать максимальную аккуратность. При нагреве трубы следует внимательно следить, чтобы она не расплавилась. Нельзя приближать нагреватель слишком близко к изделию.

В отсутствии формовочного оборудования вполне реально согнуть трубу диаметром до 110 мм. Если нужен небольшой радиус изгиба изделия длиной до 100 см, в работе можно не использовать шаблон.

После нагрева пластичное изделие нужно согнуть руками и удерживать до застывания материала. Нельзя проводить сгиб резко и сразу: сгибаем аккуратно и постепенно, вдали от легко воспламеняющихся предметов. В ходе рабочего процесса руки должны быть защищены перчатками, а тело спецодеждой. Обязательно соблюдать элементарные правила пожарной безопасности.

Характерные ошибки

Типичной ошибкой является чрезмерная спешка. Когда сгибание происходит очень быстро или при недостаточном нагревании, структура изделия повреждается и появляются трещины.

Еще одна ошибка — неравномерное вращение материала, (одни участки прогреются больше, другие меньше), вследствие чего в точке сгиба может повредиться стенка изделия.

Третья ошибка — шаблон убран с заготовки слишком быстро, что повлечет за собой изменение угла загиба.

как гнуть ПВХ трубы техническим феном в домашних условиях

Содержание статьи:

• Свойства пластикового трубопровода
• Условия для сгиба ПВХ трубы
• Основные методы сгибания изделий из ПВХ
  • Использование фена
  • Применение песка для сгиба трубы
  • Сгибаем пластиковую трубу с помощью проволоки
  • Нюансы изгиба трубы с помощью оправы
• Типичные ошибки при работе
• Перечень инструментов, необходимых для изгиба: рекомендации мастеров

При прокладке или ремонте коммуникаций легко столкнуться с трудностями при изгибе трубопровода. Такой маневр можно осуществить с помощью специальных фитингов, однако чрезмерное использование соединительных деталей повышает риск протечки. Вместо этого элемент изгибают в нужном направлении: сделать это можно с помощью популярных методов.

Свойства пластикового трубопровода

Все пластиковые трубы можно поделить по материалу их изготовления: они производятся из полимеров, полиэтилена, поливинилхлорида. Перечисленные материалы обладают хорошими гигиеническими показателями, поэтому отлично применяются для обустройства сети теплоснабжения, а также для организации водопровода в квартире.

Не всегда получается самостоятельно согнуть материал, поэтому приходится использовать популярные методы

Чтобы согнуть самостоятельно пластиковую трубу необходимо подробнее узнать о ее свойствах:

1. Кольцевая жесткость. Высокие показатели жесткости ПВХ позволяют выдерживать атмосферное давление в 120 атмосфер.
2. Стойкость к нагреванию. Пластик устойчив к нагреву, поэтому его применяют для обустройства водопровода с горячей и холодной водой, а также для организации трубопровода с отоплением. При нагреве пластик удлиняется только на 5%.
3. Низкая устойчивость к морозу. Из-за малой сопротивляемости морозу, материалы не выдерживают температуру ниже -15 градусов, поэтому требуют дополнительной термоизоляции.
4. Высокая проницаемость свет. Окрашенная в различные цвета ПВХ труба устойчива к ультрафиолету.

Изделия из ПВХ для обустройства трубопровода выпускаются в различных диаметрах

При нагревании пластиковую трубу можно аккуратно согнуть, потому, как она обладает хорошими показателями эластичными.  Изделия из гнущегося поливинилхлорида при производстве могут изначально сматывать в кольца – в таком виде они поступают в продажу.

Условия для сгиба ПВХ трубы

*

Пластик отлично сгибается, если на него воздействовать определенными показателями температуры. Важно соблюсти несколько условий для изгиба:

• разогревание участка до 75 градусов в том месте, где будет произведен изгиб;
• воздействие на элемент с помощью парообразных веществ.

Чтобы не покупать массу ненужных фитингов, которые требуют внимательности при установке, мастера зачастую используют различные методики изгиба. При работе с нагретым воздухом, который будет воздействовать на пластик, следует проявлять осторожность: можно не только полностью сжечь место нагрева, но и обжечь руки. В данном деле важно производить манипуляции аккуратно и постепенно.

Полипропилен и поливинилхлорид отлично поддаются сгибанию

Бывает сложно добиться идеального изгиба, поэтому перед тем, как приступить к работе, рекомендуется тщательно продумать все будущие повороты трубопровода. Заранее стоит потренироваться сгибать изделие на небольшом отрезке.

Основные методы сгибания изделий из ПВХ

Использование трубогиба необходимо лишь в тех случаях, когда согнуть пластиковую трубу самостоятельно не получается. Это касается изделий большого диаметра, которые предназначены для обустройства канализации.

Вот, что может случиться, если действовать не по правилам: такой материал нельзя использовать для трубопровода

Современные мастера успешно пользуются методом нагрева с помощью фена, применяют песок, проволоку и оправу для создания необходимых поворотов в конструкции трубопровода.

Использование фена

*

Температура плавления изделий из ПВХ стартует от 140 градусов Цельсия, однако такие показатели могут полностью расплавить элемент, лишив его целостности и основных технических характеристик. Чтобы этого не произошло, рекомендуется использовать строительный фен для постепенного нагрева изделия из ПВХ. Полипропиленовые трубы также подвергаются плавлению при высоких температурах, следовательно, их можно согнуть аналогичным методом:

1. Создание шаблона для изгиба. Перед тем как осуществить ответственную процедуру, рекомендуется создать шаблон для изгиба: его лучше делать из прочного материала. Можно приобрести готовые уголки, с их помощью делать повороты.
2. Наполнение сыпучим материалом. Чтобы отрезок не расплавился и принял правильную форму, мастера советуют предварительно наполнить его солью или речным песком. Сделать это можно с помощью воронки: на 3 метра трубы диаметром 20 мм потребуется меньше одного ведра песка.
3. Нагрев участка феном. Для разогрева материала используют технический фен. Сначала выбирается участок нагрева, после этого выставляется температура на приборе и осуществляется разогрев.
4. Изгиб изделия. Как только элемент прогреется до состояния, когда он может спокойно гнуться – его необходимо переложить на шаблон и аккуратно обогнуть по форме.

Нагревание до определенной температуры делает материал пластичным и податливым

Важно не допустить сильного плавления и нагрева до температуры 170 градусов. В таком случае пластик станет расплавленным и непригодным для дальнейшего использования. После остывания трубы на шаблоне ее монтируют в трубопровод.

Применение песка для сгиба трубы

При использовании песка не потребуется применять строительный фен. Суть методики заключается в разогреве соли или речного песка на противне. Происходит разогрев до нужной температуры, с помощью черпака состав засыпают в трубу. Вся процедура выглядит так:

• разогретый песок с помощью черпака насыпают в пластиковую трубу через воронку;
• с обратной стороны устанавливается металлическая заглушка, чтобы тепло не выходило;
• минимальная температура нагрева песка или соли в противне должна составлять не менее 140 градусов и не более 170 градусов.

Использование заглушки – обязательный пункт при гибке с помощью песка

Когда сыпучее вещество, разогретое до необходимой температуры, поместили внутрь, оно начинает воздействовать на жесткость пластика. Постепенно происходит плавление, поэтому сгибание происходит легко. Здесь также желательно применять специальный шаблон для изгиба, чтобы поворот получился ровным. Если результат не соответствует требованиям, использовать такой элемент нельзя по безопасности.

Сгибаем пластиковую трубу с помощью проволоки

*

Изгибать трубопроводы можно с помощью металлической проволоки. В данном случае используется два варианта работы:

• применение кусочков проволоки;
• применение металлической пружины.

Чтобы согнуть трубу ПВХ для отопления или водопровода в домашних условиях с помощью проволоки, необходимо вооружиться отрезками металлического материала по длине отрезка трубы. Заготовленные кусочки вставляются внутрь, полностью заполняя ее внутренний диаметр. Если не закрыть все отверстие проволокой, будет создавать ненужное давление, провоцирующее неправильный изгиб. Таким способом можно согнуть материал только при условии наличия опоры.

Необходимо использовать толстую и прочную проволоку – тогда пластик легче согнется

Применение металлической пружины подразумевает ее помещение внутрь трубы, поэтому диаметр пружины должен совпадать с диаметром элемента. Перед тем как согнуть изделие с помощью пружины, ее необходимо привязать проволокой, чтобы дальнейшее извлечение было легким.

Нюансы изгиба трубы с помощью оправы

Данная процедура выполняется в несколько этапов. Изгибать трубопроводы с помощью оправы, необходимо следуя всем правилам; для работы лучше приобрести или взять в аренду формовочную машинку. Этапы процедуры выглядят так:

1. Изготовление оправы. Самостоятельно сделать оправу можно из древесноволокнистой плиты. Такое приспособление необходимо чтобы создать правильный по форме изгиб.
2. Силиконовая оболочка. Это приспособление необходимо для предотвращения царапин, дефектов и вмятин. Чтобы создать изгиб пластиковой трубы лучше применить формовочную машину.
3. Процедура сгибания. Изделие вставляется в силиконовую оболочку, закрепляется в оправе из ДВП. Конструкцию помещают в формовочную машинку, в месте предполагаемого изгиба происходит нагрев, пластик начинает гнуться по форме оправы.

Извлекать трубу необходимо через 10 минут. После того, как она остыла, ее можно использовать для конструирования трубопровода.

Типичные ошибки при работе

Чтобы водопровод или отопительная система не дала сбой, рекомендуется не допускать ошибок в процессе изгиба. Профессионалы всегда работают согласно заранее продуманному плану, если же человек делает трубопровод для себя, не лишним будет тщательно подготовиться к созданию конструкции.

Типичные ошибки при попытках согнуть изделие из пластика:

1. Пытаться изогнуть материал с помощью разогретого воздуха сразу в нескольких местах: материал поддается изгибу только на том участке, который разогревается с помощью строительного фена.
2. Применять газовую горелку с повышенной температурой плавления: в таком случае материал просто расплавится и деформируется.
3. Осуществлять сгибание канализационных труб, не соблюдая правила: канализационные изделия сгибать не рекомендуется, лучше приобрести комплект фитингов и с помощью крепежей установить уголки нужного поворота.

При выборе любого метода сгибания ПВХ стоит соблюдать все рекомендации, чтобы не деформировать материал

Важно не сильно нажимать на трубу при холодном способе сгибания. Чтобы проверить допустимый угол, необходимо умножить величину диаметра трубы на 8 – это будет максимальный радиус изгиба.

Перечень инструментов, необходимых для изгиба: рекомендации мастеров

*

Изготовители полипропиленовых и труб ПВХ настоятельно не рекомендуют самостоятельно сгибать изделия в домашних условиях. Однако иногда эта процедура необходима: для этого стоит запастись специальными инструментами. Для работы потребуется строительный фен с хорошей мощностью и возможностью регулировки температуры. Также будет нужна формовочная машинка, если было решено гнуть материал с помощью оправы.

Строительный фен обязательно должен иметь регулировку температуры

При условии отсутствия строительного фена, может пригодиться газовая горелка, но работать с ней нужно аккуратно, не допуская переплавления трубы. Если элемент будет сгибаться с помощью проволоки, необходимо подготовить кусачки для ее нарезки.

Нагревать изделие необходимо только в месте изгиба

Несколько рекомендаций от профессионалов помогут справиться с задачей:

• при использовании технического фена необходимо тщательно прогреть именно верхнюю часть того участка, где будет сделан изгиб;
• для изготовления одинаковых изгибов лучше подготовить самодельный шаблон;
• используя песок, его стоит засыпать до полного заполнения просвета, однако заталкивать сыпучее вещество сильно не нужно;
• для заглушки лучше применять металлические изделия;
• сгибание должно происходить медленно, от рывков стоит отказаться.

Указанные методы сгибания ПВХ являются самыми проверенными и зачастую используются мастерами, у которых нет трубогиба. Правильные, ровные повороты трубопровода предотвратят использование фитингов, следователь, риск протечек будет минимальным.

Основы гибки труб и труб — Pro-Tools

Радиус центральной линии (CLR)

Говоря о радиусе матрицы, мы имеем в виду радиус центральной линии (CLR), полученный в результате гибки . CLR — это расстояние от центра кривизны до осевой линии (оси) трубы. Если у вас возникли проблемы с переводом последнего предложения на английский язык, посмотрите на картинку выше. Используя изображение ниже, вы можете увидеть, как радиус изгиба оказывает значительное влияние на результирующую деталь.

При выборе штампа факторы, влияющие на выбранный вами CLR, включают тип и сорт материала, который необходимо согнуть, толщину стенки, внешний диаметр, применение или конструкцию конечного продукта, а также требуемый внешний вид.

Достигнутый радиус центральной линии (достигнутый CLR):

Это значение представляет собой радиус, который вы получаете при гибке с помощью штампа. На наших штампах есть надпись CLR. Материал пружинит или растягивается после того, как его согнули; подумайте о том, чтобы намотать проволоку на карандаш — отпустите проволоку, и она упадет с карандаша. Из-за этого растяжения вы обнаружите, что CLR изогнутого куска материала немного больше, чем CLR, указанный на штампе.

Калиброванный радиус центральной линии (калиброванный CLR):

При использовании программного обеспечения Bend-Tech это значение используется для указания степени растяжения и сжатия во время каждого изгиба. Это значение получают с помощью калибровочного теста путем сгибания тестового образца материала и измерения полученных ножек. Затем программное обеспечение использует данные растяжения/сжатия для правильного расчета количества материала в каждом изгибе, а также для правильного расположения изгиба.

Внешний диаметр (НД):

Внешний диаметр (НД) – это расстояние по крайним внешним размерам трубы или трубы.

Внутренний диаметр (ID):

Внутренний диаметр (ID) — это наибольшее расстояние по внутренним размерам трубы или трубы.

Толщина стенки:

Толщина стенки — это расстояние между наружным и внутренним диаметрами трубы, измеряемое в тысячных долях дюйма. Для трубы: Спецификация определяет толщину стенки. Важно использовать точные штангенциркули при измерении этого значения; рулетка или хорошо наметанный глаз в данном случае недостаточно точны. Соотношение между наружным диаметром и толщиной стенки имеет важное значение при выборе штампа.

Степень изгиба (DOB):

Это относится строго к количеству градусов, необходимых для конкретного изгиба.

Пружинирование:

Причиной пружинения является неравномерное растяжение материала при изгибе. Материал центральной линии пытается вернуться к своей первоначальной форме, но его сдерживает неуступчивый материал с обеих сторон. Эффект заметен, когда материал вынимается из гибочного станка.

Упругость должна компенсироваться добавлением коэффициента упругости (количество градусов, на которое материал пружинит) к желаемой степени изгиба. Вы можете легко определить коэффициент упругости, выполнив пробные изгибы. Упругость не является постоянным фактором для всех материалов и может изменяться даже в материалах с одним и тем же наружным диаметром и толщиной стенки. Чрезвычайно важно выполнять пробные изгибы каждой партии покупаемого материала.

Пример:

Если вы хотите согнуть кусок трубки под углом 90 градусов, а при пробных изгибах вы определили, что материал будет пружинить на 7 градусов, вы должны согнуть трубку на 7 градусов после 90 (97 градусов), чтобы достичь желаемого результата. требуемый изгиб на 90 градусов при извлечении трубки из трубогиба.

Трубка или трубка:

Когда речь заходит о трубке и трубе, вам действительно нужно знать одну вещь: трубка 1-1/2 дюйма не то же самое, что труба NPS 1-1/2. Для труб диаметром 1-1/2 дюйма фактический наружный диаметр (НД) составляет 1500 дюймов. Для трубы NPS 1-1/2 фактический наружный диаметр (НД) составляет 1900 дюймов. Это относится ко всем размерам труб менее NPS 14. Это означает, что если у вас есть трубка 1-1/2 дюйма и труба NPS 1-1/2, вам потребуется отдельная головка для каждого размера. Наши гибочные станки рассчитаны на гибку труб сортамента 40 размером от 1/4 до 2 дюймов. В приведенной ниже таблице показаны некоторые размеры труб сортамента 40 размером до 14 дюймов. Если вы все еще не уверены, ознакомьтесь с описанием под диаграммой.

Номинальный размер трубы (NPS) — это североамериканский набор стандартных размеров труб. Размер трубы указывается двумя безразмерными числами: номинальный размер трубы (NPS) для диаметра в дюймах и график (Sched. или Sch. ) для толщины стенки . NPS часто неправильно называют Национальным размером трубы из-за путаницы с национальной трубной резьбой (NPT). В зависимости от NPS и сортамента трубы наружный диаметр трубы (OD) и толщину стенки можно получить из справочных таблиц, таких как приведенные ниже. Для NPS от ⅛ до 12 дюймов значения NPS и OD отличаются. Для NPS 14 дюймов и выше значения NPS и OD равны. Другими словами, труба NPS 14 на самом деле имеет наружный диаметр 14 дюймов. Причина несоответствия для NPS от ⅛ до 12 дюймов заключается в том, что эти значения NPS изначально были установлены для получения одного и того же внутреннего диаметра (ID) на основе стандартов толщины стенок того времени. Однако по мере развития набора доступных толщин стенок внутренний диаметр изменился, и NPS стал лишь косвенно связан с внутренним диаметром и наружным диаметром. Для данного NPS внешний диаметр остается фиксированным, а толщина стенки увеличивается по графику.

Труба иногда используется в конструкциях, таких как поручни, но ее предполагаемое использование заключается в транспортировке веществ, которые могут течь (т. е. жидкости, газы, (жидкости), массы мелких твердых тел), поэтому критическими размерами являются внутренний диаметр толщина стены. Внутренний диаметр определяет способность трубы переносить материалы. Внутренний диаметр в сочетании с толщиной стенки определяет такие характеристики, как давление разрыва. Как и трубы, трубы изготавливаются по-разному для разных нужд и применений. Существует три способа изготовления трубы.

(1) При центробежном литье постоянная литейная форма непрерывно вращается вокруг своей оси с высокой скоростью по мере заливки расплавленного металла. Расплавленный металл центробежно отбрасывается к внутренней стенке формы, где он затвердевает после охлаждения. (2) сварная труба изготавливается как труба ВПВ и (3) бесшовная труба изготавливается как бесшовная труба.

Отводы труб: краткое руководство

Технологические трубопроводы редко перемещаются по прямой линии от процесса к процессу. Современные системы обработки часто представляют собой сложную сеть поворотов, перепадов высот, фитингов и многого другого.

Как и в случае с большинством трубопроводов, понимание идеального использования изогнутой трубы в вашей конструкции или проекте имеет важное значение для правильной работы готовой системы.

В этом руководстве мы рассмотрим, почему вы можете учитывать изгибы труб при проектировании вашей системы, а также общие соображения при поиске идеального изгиба трубы.

Зачем использовать изогнутые трубы и трубы?

Гибка труб позволяет системам свести к минимуму изменения давления, продолжая направлять материалы через сложные системы трубопроводов.

Поскольку большинство изогнутых труб не изменяют концы трубопровода, изгибы труб часто легко реализовать в технологической системе с использованием стандартных процессов сварки, фланцев или других методов соединения.

Разнообразие размеров изгибов труб и материалов делает их пригодными для прокладки любых материалов: от горячих или едких жидкостей до поддержания давления и перемещения жидкостей с высокой вязкостью или жидкостей с взвешенными твердыми частицами, таких как трубопроводы для пульпы нефтеносных песков, которые содержат высокую концентрацию кварцевый песок.

Наконец, поскольку большинство методов гибки труб достаточно экономичны, использование изогнутых труб и трубок окажет минимальное влияние на общий бюджет проектирования при использовании идеальной длины и размера для вашего применения.

Распространенные методы гибки труб и их преимущества

Несмотря на то, что существует несколько доступных методов гибки труб, большинство из них относятся к одной из двух категорий: сила, чтобы помочь придать трубе ее окончательную форму, в то время как методы горячей гибки используют осторожный нагрев, чтобы уменьшить требуемое усилие.

Каждый метод имеет уникальные преимущества и определяет возможную степень изгиба и окончательную форму трубы.

Методы холодной гибки

Гибка с вращательным вытягиванием: Труба или труба гнутся с использованием комбинации штампов и других различных компонентов, работающих во вращательном действии. Это действие вытягивает трубу или трубку вперед, делая желаемый изгиб. Вращательно-вытяжная гибка также может использовать оправки.

Изгиб оправки: Оправка помещается внутрь изгибаемой трубы или трубы, особенно с более тонкими стенками, для предотвращения дефектов, которые могут возникнуть при изгибе детали, таких как волнистость, сплющивание или разрушение.

Гибка сжатием: Гибка трубы с использованием стационарной матрицы, в то время как контрматрица изгибает материал вокруг неподвижной матрицы.

Роликовая гибка: Используется, когда требуются изгибы или изгибы большого радиуса. Этот метод пропускает кусок трубы или трубы через серию из трех роликов в конфигурации пирамиды для получения желаемой кривой.

Горячая гибка или индукционная гибка

Хотя существуют небольшие различия в различных методах горячей гибки труб, почти все они представляют собой форму индукционной гибки.

Этот метод точно нагревает трубу с помощью катушки индукционного нагрева перед приложением давления, чтобы сделать предполагаемый изгиб.

Он требует гораздо меньше физической силы, чем методы холодной гибки, и позволяет производить гибки аналогичного или более высокого качества без наполнителей, оправок или других добавок, используемых для предотвращения деформации.

Несмотря на то, что индукционная гибка сводит к минимуму уменьшение диаметра в месте изгиба, она приводит к некоторым изменениям толщины трубы.

Как правило, intrados, или внутренняя часть изгиба, становится толще, а extrados, или внешняя часть изгиба, становится тоньше.

Этот метод чаще всего используется для трубопроводов и труб большого диаметра, а также для изгибов большого радиуса.

Однако он также может использоваться в трубах меньшего диаметра и в изгибах с малым радиусом.

Размер и посадка изгиба трубы

В большинстве случаев изгибы трубы измеряются по отношению к номинальному размеру или диаметру трубы (D).

Отводы с большим радиусом, например, имеют расстояние от конца до центра, равное 1,5 диаметра (иногда отмечается как >1,5D).

Отводы с коротким радиусом имеют расстояние от конца до центра, равное диаметру трубы.

Радиус осевой линии изогнутых труб и трубок можно определить, умножив обозначение D на диаметр трубы.

Например, труба 5D с диаметром D 10 дюймов будет иметь радиус центральной линии 50 дюймов.

180-градусные изгибы труб используют другое измерение, основанное на расстоянии от центра к центру, чтобы обеспечить лучшее представление о необходимом пространстве и том, как изгибы труб будут вписываться в систему.

Как и в случае с отводами, умножение диаметра 180-градусного изгиба трубы на обозначение D даст вам расстояние между центрами.

Изгибы труб с коротким радиусом 180 градусов являются двухмерными, а изгибы труб большого радиуса — трехмерными.

Это означает, что 4-дюймовая труба с коротким радиусом будет иметь расстояние от центра до центра 8 дюймов, в то время как та же 4-дюймовая труба с большим радиусом изгиба будет иметь расстояние от центра до центра 12 дюймов.

Ищете ли вы колена или 180-градусные изгибы, тангенциальные концы индукционно изогнутых труб часто не подвергаются процессу гибки и могут быть согласованы с существующими трубопроводами по диаметру, фланцу, клапану или фитингу.

Хотя поначалу подгонка изогнутых труб и определение их размеров могут показаться сложными, базовое понимание используемых измерений упрощает их согласование с существующей системой или интеграцию в новую конструкцию.

Популярные материалы, используемые для гибки труб

Методы гибки труб зависят от используемых металлов.

Однако из-за меньшего усилия, необходимого для достижения обычных углов, индукционная гибка совместима с широким спектром как черных, так и цветных металлов, включая:

• Трубы из стали и стального сплава
• Трубы из нержавеющей стали
• Алюминиевые трубы
• Медные трубы
• Никелевые трубы

Заключительные мысли

Если стандартные 90-градусные отводы не подходят для вашей системы или требований к пространству, изогнутые трубы и трубки являются отличным вариантом прокладки.

Обладая глубоким пониманием методов гибки, материалов и общепринятой терминологии гибки труб, легко найти решение для труб и помещений любого размера.

Если у вас есть вопросы, специалисты Unified Alloys уже более четырех десятилетий поставляют отводы труб и другие компоненты из нержавеющей стали и сплавов для промышленности Северной Америки и Канады. Свяжитесь с нами сегодня , чтобы поговорить с нашими техническими экспертами по продажам и найти идеальное решение для вашего проекта.

Как согнуть оцинкованную трубу

Трубы в вашем доме обеспечивают доставку воды, газа и других материалов туда, куда им нужно. Однако, если вы хотите, чтобы ваши трубы работали максимально эффективно, вам, возможно, придется инвестировать в небольшую модификацию. Тем не менее, как вы сгибаете оцинкованную трубу? Мы исследовали некоторые из лучших способов преобразования трубопроводов в вашем доме.

Если вы хотите согнуть оцинкованную трубу, лучше всего использовать трубогиб. Ручные гибочные станки могут помочь вам наклонить оцинкованную трубу вручную. Мощные гибочные станки облегчают преобразование более толстых оцинкованных труб. Вы также можете согнуть трубы вручную.

Однако есть способы согнуть оцинкованную трубу без трубогиба. Продолжайте читать, чтобы узнать больше о методах гибки труб и советах, которые могут упростить уход за домом.

Как согнуть оцинкованную трубу

Наиболее эффективным способом сгибания оцинкованной трубы является использование трубогиба. Как автоматические, так и ручные трубогибы предназначены для того, чтобы дать вам возможность работать с трубой. Короче говоря, эти инструменты придают вам силу, необходимую для безопасного создания изгиба оцинкованной стали, не причиняя себе вреда и не повреждая трубу.

Автоматические трубогибы Vs. Ручные трубогибы

Определить, сгибать ли оцинкованную трубу вручную или с помощью автоматического инструмента, может быть сложно. Если у вас еще нет ни одного из этих инструментов, вы должны быть уверены, что делаете разумные инвестиции.

Более того, вы должны убедиться, что у вас есть подходящее защитное снаряжение, прежде чем использовать какой-либо инструмент. Какой инструмент тогда следует использовать?

Автоматический

Автоматические трубогибы значительно снижают нагрузку при гибке труб. Эти маги придают искусственную силу вашим усилиям.

Более того, они часто могут остановиться перед тем, как согнуть трубу под желаемым углом. Тем не менее, автоматические трубы могут повредить вашу трубу с большей вероятностью, чем ручные. Точно так же эти маги, как правило, требуют больших финансовых вложений.

Ручной

Для сравнения, ручные трубогибы менее дороги, но более сложны в использовании. Вам нужно будет сделать много собственных расчетов заранее, если вы хотите, чтобы ваш ручной гибочный станок хорошо служил вам.

Вам также нужно будет подготовиться к тому, что придется приложить немало усилий для изготовления труб своими руками. Тем не менее, использование ручного трубогиба может сэкономить вам деньги на инструментах. Эти инструменты также могут ограничить степень повреждения ваших труб во время их первоначальной установки.

См. этот ручной трубогиб на Amazon.

Альтернативные методы гибки

Тем не менее, существует несколько способов сгибания оцинкованной трубы, независимо от того, используете ли вы ручной трубогиб или автоматический. Некоторые из наиболее распространенных методов, используемых сегодня, включают:

Гибка сжатием

Чтобы выполнить изгиб сжатием, наденьте трубу на матрицу. Как только труба закреплена, вы можете согнуть ее вручную, коленом или с помощью плоскогубцев. Если вы пытаетесь согнуть трубу вручную, обязательно наденьте перчатки.

Изгиб плашки

Изгиб плашки, как правило, является автоматическим процессом. Поместите свою трубу под гидравлический цилиндр и дайте ему упасть на него. Обратите внимание, что при использовании метода набивки лучше всего заполнить трубу каким-либо вспомогательным материалом. Если вы попытаетесь согнуть трубу, которая плохо закреплена, вы рискуете перегнуть или иным образом повредить линию.

Сгибание валиков

Сгибание валков очень похоже на изготовление макаронных изделий, только вместо муки и яиц используется металл. Чтобы свернуть изгиб, вы можете провести трубу через трубчатые ролики, заранее установив желаемый угол. Опять же, вы захотите заполнить свою трубку перед этим видом прокатки, иначе рискуете перекрутиться.

Индукционная гибка

Для индукционной гибки оцинкованной трубы можно обернуть вокруг трубы нагревательный змеевик. Убедитесь, что катушка подходит к той части трубы, которую вы хотите согнуть. Как только труба эффективно размякнет, вы можете использовать руки или инструмент, чтобы согнуть ее до желаемой степени.

Горячая гибка

Горячая гибка аналогична индукционной гибке. Однако вместо того, чтобы устанавливать на трубу индукционную катушку, вы можете вместо этого нагреть нужный изгиб с помощью паяльной лампы или аналогичного инструмента. Как только ментал станет мягким, вы можете зафиксировать его зажимом, чтобы обеспечить эффективный изгиб.

Легко ли гнется оцинкованная труба?

Оцинкованная труба защищена слоем цинка. Этот слой предохраняет трубу от ржавчины. Несмотря на то, что со временем слой может повредиться, он обеспечивает долговечность труб, экономит ваши деньги и обеспечивает подачу воды и газа в течение многих лет.

Вопреки распространенному мнению, этот слой цинка не затрудняет сгибание оцинкованной трубы. Вместо этого вы можете согнуть оцинкованную трубу в холодном состоянии с помощью трубогиба и других соответствующих электроинструментов.

Если ваша оцинкованная труба находится на старой стороне, есть вероятность, что цинковое покрытие может треснуть. В этих случаях вам может потребоваться заменить изогнутую трубу, чтобы обеспечить ее общую долговечность.

Вы можете обратиться к профессиональным сантехникам в вашем районе, если вы не чувствуете себя уверенно при работе с трубогибом или если у вас уже был неудачный опыт работы с треснувшим цинком. Первоначальная консультация может также помочь вам определить, какой из ваших потенциальных методов гибки лучше всего подходит для ваших инструментов, не говоря уже о проекте, который вы задумали.

Как правильно согнуть трубку?

Домашние трубы можно сгибать теми же методами, что и трубы. В частности, вы можете набивать, сворачивать, сжимать и вращать трубы. Все эти методы, при правильном использовании, гарантируют, что ваша трубка сможет адекватно вписаться в предпочитаемую вами установку.

См. этот ручной трубогиб на Amazon.

Как согнуть трубу без гибочного станка?

Существует несколько способов успешно согнуть трубу без гибочного инструмента. Какой метод вы используете, будет зависеть от размера вашей оцинкованной трубы и степени, до которой вы хотите изогнуть трубу.

В первую очередь закройте трубку песком или грязью и заполните ее. Эти материалы предотвратят перегибы и другие виды повреждений труб в процессе гибки. Как только ваша труба будет заполнена плотным материалом, найдите прочный предмет вокруг дома. Вам нужно, чтобы этот объект был шире вашей трубы.

Как только вы найдете нужный объект, обведите его трубкой. Затем, надев перчатки, используйте вес и силу своего тела, чтобы согнуть трубу под желаемым углом. Наполнение, как было сказано выше, предохранит трубу от растрескивания и перекручивания.

Как согнуть трубу, не перегнув ее?

Если вас беспокоит структурная целостность вашей трубы, вы можете принять меры, чтобы предотвратить ее перекручивание. Лучший способ ограничить повреждение трубы — заполнить ее песком перед ее изгибом. Когда вы заполняете трубу плотным песком, вы заставляете трубу лучше держать форму.

Обратите внимание, что вам понадобится клейкая лента или какой-либо другой колпачок, чтобы песок не высыпался через трубу. Как только вы разместите трубу под желаемым углом, вы можете снять заглушку и уплотненный песок перед остальной частью установки.

Как найти степень изгиба?

Самый простой способ определить угол изгиба трубы — взять трубогиб. Вы не будете повторно сгибать рассматриваемую трубу. Скорее всего, трубогибы часто оснащены транспортиром.

Если вы подгоните трубогиб к углу трубы, вы будете иметь представление о том, на какой угол изгибается труба. В качестве альтернативы вы можете приобрести ручной транспортир и подогнать его под нужный угол.

Если вы не уверены, под каким углом нужно согнуть трубу, или хотите перепроверить свои размеры, обратитесь к профессионалам. Сантехники рядом с вами могут помочь вам определить угол наклона всех труб в вашем доме. Они даже могут дать вам представление о том, под каким углом вам может понадобиться согнуть новые трубы, если вы захотите установить новые детали.

Приспособление оцинкованных труб к вашему дому

Слой цинка на внешней стороне оцинкованных труб обеспечивает их устойчивость к ржавчине и другим видам повреждений в течение длительного времени. Однако эта дополнительная прочность может затруднить изгиб оцинкованных труб по сравнению с другими типами труб. Имея это в виду, вам понадобятся подходящие инструменты, если вы хотите изменить любую из ваших труб, которые будут установлены.

Трубогибы с ручным и механическим приводом помогут вам безопасно согнуть трубы под желаемым углом. Тем не менее, профессиональные сантехники также могут помочь вам лучше установить трубы в вашем доме. Даже если вы хотите установить трубы самостоятельно, первоначальная консультация с местными профессионалами может немного упростить этот процесс.

Как согнуть выхлопную трубу?

Хотите знать, как согнуть выхлопную трубу и нужно ли это делать? Что ж, мы исследовали изгибы выхлопной трубы и подготовили для вас ответы.

Для гибки выхлопной трубы можно использовать трубогиб с оправкой или сгибать без использования техники заполненной трубы. Чтобы использовать метод заполненной трубы, выполните следующие действия:

• Измерьте длину трубы до места изгиба и сделайте отметку.
• Наполните трубу песком и закройте концы.
• Закрепите трубу в тисках так, чтобы метка шага 1 была видна только на краю тисков.
• Нагрейте область, где вы хотите сделать изгиб, паяльной лампой.
• Согните трубу, потянув на себя.
• Снимите трубу с тисков и проверьте ее правильность.
• Повторно согните трубу, если требуется регулировка.
• Промойте трубу водой, чтобы удалить весь песок.

В этой статье вы узнаете, как согнуть выхлопную трубу с помощью трубогиба с оправкой и без него. Это может быть полезно для экономии денег при замене или регулировке выхлопной трубы. Мы также рассмотрим вопросы, связанные с выхлопной трубой. Продолжайте читать, чтобы узнать больше.

Прежде чем вы продолжите чтение, позвольте нам сказать, что мы надеемся, что ссылки здесь будут вам полезны. Если вы купите что-то по ссылке на этой странице, мы можем получить комиссию, так что спасибо!

Как согнуть выхлопную трубу

Существует два основных способа сгибания выхлопной трубы. В одном методе используется трубогиб с оправкой, а в другом методе используется техника заполненной трубы. Сначала мы рассмотрим, как использовать трубогиб с оправкой, а затем технику заполнения трубы.

Трубогиб с оправкой

Трубогиб с оправкой — это устройство, с помощью которого можно сгибать трубу без перекручивания, что может помочь улучшить воздушный поток. Трубогиб с оправкой делает это за счет того, что в трубу вставляется твердая вставка, которая удерживает форму трубы и предотвращает деформацию.

Первый шаг к использованию трубогиба с оправкой — измерить трубу до места, где вы хотите согнуть, а затем сделать отметку. Это измерение должно быть от края трубы до того места, где вы хотите, чтобы дальняя стенка кривой была после изгиба.

Теперь совместите сделанную вами метку с индикаторной меткой на трубогибе с оправкой. Это должно выглядеть как ромб или треугольник.

Затем вы можете использовать трубогиб с оправкой, чтобы согнуть трубу под нужным углом. После завершения убедитесь, что труба находится под правильным углом, и внесите необходимые коррективы.

Использование трубогиба на оправке обычно является тем способом, которым вы хотите добиться последовательного и надежного изгиба труб. Тем не менее, они могут быть дорогими. Хороший трубогиб с оправкой может стоить от 10 000 до 50 000 долларов. По этой причине многие люди выбирают более дешевый способ сгибания выхлопных труб в домашних условиях. Теперь мы рассмотрим технику заполненной трубы.

Техника наполнения трубы

Техника наполнения трубы – это метод гибки трубы в домашних условиях без покупки дорогого трубогиба с оправкой. В этом методе используется песок, чтобы помочь трубе сопротивляться деформации. Вот шаги.

Измерение до изгиба

Сначала необходимо измерить расстояние от конца трубы до того места, где должна быть дальняя стенка изгиба после изгиба. Обязательно предусмотрите три дюйма нахлеста трубы в том месте, где вы будете прижимать выхлопную трубу к автомобилю. В этот момент сделайте отметку на трубе, которую будете использовать позже.

Засыпка трубы песком

Далее нужно заполнить трубу песком. Не забудьте плотно утрамбовать песок. Теперь закройте концы трубы, чтобы песок не вытекал. Если у вас нет шапки, вы можете использовать свернутые газеты. Только не забудьте хорошо упаковать газету, чтобы она не протекала.

Закрепление трубы в тисках

Возьмите трубу и крепко закрепите ее в тисках. Совместите отметку, которую вы сделали ранее, сразу за краем тисков, чтобы она была видна. Затяните тиски, чтобы закрепить выхлопную трубу, но не настолько туго, чтобы на металле остались вмятины.

Нагрев места изгиба

Затем возьмите паяльную лампу и нагрейте металл в том месте, где должен быть изгиб. Нагревайте металл до тех пор, пока он не станет ковким. Вы захотите нагреть внутреннюю часть трубы больше, чем внешнюю, потому что, если внешняя часть перегрета, это может привести к разрыву металла при растяжении. Труба будет более устойчива к сжатию, так что внутри будет горячее.

Сгибание трубы

Теперь согните трубу, потянув на себя. Обязательно наденьте сварочные перчатки, так как металл хорошо проводит тепло, и тепло может быстро распространяться по трубе. Тяните равномерно и не рывками, чтобы уменьшить вероятность образования складок или разрывов.

Проверка изгиба

Теперь возьмите трубу и поднесите ее к нужному месту. Посмотрите, достаточен ли изгиб или необходимо внести коррективы.

Выполнение регулировок

Если требуется регулировка, поместите трубу обратно в тиски и повторно нагрейте изгиб. Немного потяните трубу в нужном направлении и проверьте еще раз, пока труба не подойдет.

Промыть трубу водой

После того, как выхлопная труба приняла правильную форму, пришло время очистить ее от песка. Начните с снятия крышек и высыпания песка. Некоторое количество песка может прилипнуть к внутренней части трубы, поэтому промойте трубу водой. Как только весь песок будет удален, обязательно высушите трубу, прежде чем устанавливать ее на автомобиль. Это поможет предотвратить ненужную коррозию.

Если вы точно следовали этим шагам, ваша выхлопная труба теперь должна быть согнута под правильным углом. Он все еще работает  охватывает оба этих метода, если вы хотите узнать о них больше. Теперь давайте обсудим, следует ли вообще сгибать выхлопную трубу.

Нужно ли сгибать выхлопную трубу?

Обязательно согните выхлопные трубы так, чтобы они правильно подходили к днищу автомобиля. Пока изгиб не настолько резкий, что ограничивает поток воздуха, не должно быть причин не сгибать выхлопную трубу.

Как измеряется изгиб выхлопной трубы?

Изгиб выхлопа измеряется путем нахождения расстояния от центра трубы в начале изгиба до центра трубы в центре изгиба. Это расстояние является радиусом изгиба. Расстояние от одной стороны изгиба до другой стороны должно быть в два раза больше радиуса изгиба, также называемого диаметром изгиба.

Это может быть немного сложно рассчитать, но измерительные приборы также могут помочь вам определить радиус изгиба вашей трубы. Индивидуальный выхлоп Джима  более подробно описывает расчет радиуса изгиба выхлопной трубы.

Погнута ли выхлопная труба?

Погнутая выхлопная труба не представляет опасности для вашего автомобиля. Если изгиб ограничивает поток воздуха, важно быстро его исправить. Когда поток воздуха ограничен, двигатель должен работать с большей нагрузкой, чтобы привести автомобиль в движение, и его производительность может снизиться. Со временем это может создать ненужную нагрузку на двигатель и привести к повреждению внутренних деталей.

Влияет ли поврежденная выхлопная система на характеристики автомобиля?

Поврежденный выхлоп влияет на характеристики автомобиля. Если имеется блокировка или ограничение потока воздуха, в двигателе будет создаваться избыточное давление, которое будет снижать производительность двигателя.

Если в выхлопной трубе есть дыра, двигатель может потерять драгоценный вакуум, что снизит производительность. В целом, если у вас есть повреждения выхлопной системы, было бы неплохо исправить их как можно скорее.

Как починить болтающуюся выхлопную трубу?

Если у вас висит выхлопная труба, важно отремонтировать ее до того, как вы повредите ее, волоча ее по земле. Хотя вы можете отремонтировать его, купив сменный резиновый зажим, он будет стоить более 30 долларов и прослужит всего около десяти лет. Есть техника, которая служит дольше и стоит всего несколько центов. Техника проволочной подвески.

Это очень просто сделать. Сначала возьмите проволочную подвеску и сделайте петлю, чтобы обойти выхлопную трубу. Затем закрепите эту петлю на раме, где должен крепиться резиновый зажим. Вот и все.

Ваша выхлопная труба больше не будет висеть и прослужит намного дольше, чем резиновые хомуты, предназначенные для удержания выхлопной трубы. Если вы хотите посмотреть видео о том, как это сделать, у Dannys Cam есть отличное видео на Youtube.

Заключительные мысли

Изгиб выхлопной трубы — это то, что вы можете сделать сами, если знаете правильные методы. Хотя изогнутая выхлопная труба не является проблемой для работы автомобиля, если труба изогнута настолько сильно, что ограничивает поток воздуха, вам необходимо устранить эту проблему. Также мы узнали, что подвесную выхлопную трубу можно починить самостоятельно с помощью металлической вешалки.

Надеемся, вам понравилась эта статья. Если вы хотите узнать больше, ознакомьтесь с другими сообщениями ниже:

Есть ли в Fiat 500L каталитический нейтрализатор?

Насколько велик каталитический нейтрализатор?

Как легко согнуть трубы из ПВХ без инструментов — Магазин принадлежностей для спринклеров

При установке или ремонте ирригационной системы вы не всегда получите точную форму труб из ПВХ, необходимую для завершения проекта.

Но ПВХ твердый и жесткий; вы не сможете согнуть его по желанию. Итак, как вы работаете с этим?

К счастью, достаточно просто нагреть трубу можно согнуть в домашних условиях, даже без специальных инструментов.

Давайте рассмотрим несколько простых способов сгибания труб из ПВХ для вашего следующего проекта «сделай сам».

Советы по безопасности при гибке труб из ПВХ при нагревании

Прежде чем мы приступим к изгибу труб, помните, что нужно быть особенно осторожным при работе с ПВХ и при нагревании. Это связано с тем, что при нагревании ПВХ может выделять вредные пары и пары, такие как окись углерода и хлорированные фураны, поэтому вам необходимо

• Надеть противогаз
• Наденьте защитные очки
• Сгибайте трубы в хорошо проветриваемом помещении ( не сгибайте ПВХ в помещении )

Не забудьте надеть термостойкие перчатки или прихватки, чтобы защитить руки, когда вы прикасаетесь к горячей трубе.

Помимо паров, один из основных компонентов ПВХ, винилхлорид, является канцерогенным. Это не вредно, когда он запечатан внутри полимера ПВХ. Но если ПВХ загорится, винилхлорид будет выпущен в воздух.

Так лучше не использовать прямое пламя на трубе.

Сгибание труб из ПВХ с использованием тепла

Вы можете сгибать трубы из ПВХ, нагревая ту часть, в которой вы хотите сгибать.

ПВХ — это то, что ученые называют аморфным полимером, что означает, что частицы, составляющие его структуру, не располагаются в виде фиксированных рядов.

Таким образом, нагревание ПВХ размягчает его и облегчает изгибание. Как только он остынет, он останется в этом новом положении.

Метод 1: использование фена

Фен – более безопасный способ нагрева ПВХ, поскольку он не подвергает трубу воздействию открытого пламени. Вот как вы можете согнуть ПВХ с помощью фена:

Как согнуть трубу из ПВХ с помощью фена

1. Отметьте точку, где вы хотите разместить изгиб, маркером или лентой. Затем поставьте две отметки около восьми дюймов по обе стороны от желаемой точки изгиба; это будет ваша область тепла.
2. Поместите трубу из ПВХ на опорную конструкцию так, чтобы труба не находилась на одном уровне со столом. Убедитесь, что точка изгиба находится точно посередине поддерживающего объекта. Можно использовать бревно или камень.
3. Включите фен и нагрейте область нагрева, удерживая фен на расстоянии трех дюймов от трубы из ПВХ.
4. Другой рукой слегка надавите на трубу в том направлении, в котором вы хотите ее согнуть.

Теплоты фена достаточно, чтобы согнуть трубу. Однако это также может привести к разрушению и перегибу трубы (как показано на рисунке ниже), что сделает ее непригодной для использования.

Изображение предоставлено

 Чтобы избежать перекручивания трубы, вы можете воспользоваться одним из следующих советов.

Вставка пружины или витка

Источник: Pxhere

Вставьте пружину в трубу в том месте, где вы хотите сделать изгиб. Вы можете прикрепить длинную тонкую проволоку к одному концу пружины, чтобы облегчить ее опускание в нужное положение. Затем выполните шаги, описанные выше, используя фен.

Когда вы закончите, просто вытащите пружину и дайте трубке остыть, пока она не будет готова к использованию.

Использование песка

Изображение предоставлено

Заполните трубу песком примерно на дюйм или два от точки, которую вы хотите согнуть. Заткните один конец трубы пробкой или лентой, чтобы песок не высыпался.

Теперь следуйте описанным выше шагам по использованию фена, пока не согните трубку до нужной формы. Высыпьте песок и дайте ему остыть.

Вот простое пошаговое видео, которое проведет вас через весь процесс.

Способ 2: использование духовки или плиты

Если у вас нет фена, вы можете просто насыпать песка в духовку или на плиту. Песок будет передавать тепло трубе, делая ее достаточно гибкой для изгиба.

Почему песок, а не любой другой материал? Это потому, что песок долго держит тепло. Подумайте о том, как песок на пляже становится теплым через несколько часов после захода солнца.

Песок не остынет, как только его вытащат из печи, а отдаст тепло трубе. Кроме того, песок помогает заполнить трубу, чтобы она не перегибалась.

Как согнуть трубы из ПВХ с помощью духовки или плиты

1. Маркером или лентой отметьте место, где вы хотите согнуть трубу.
2. Заполните трубу песком на 3 дюйма выше точки изгиба.
3. Насыпьте песок в термостойкий контейнер.
4. Поместите емкость с песком в духовку или на плиту и включите нагрев до 431 градуса по Фаренгейту. Перемешайте песок, чтобы тепло распределилось равномерно.
5. Засыпьте песок обратно в трубу и дайте ему постоять от 50 секунд до двух минут.

   Как согнуть трубу из ПВХ без инструментов

6. Затем аккуратно согните трубу, пока не получите нужный угол.

   Как согнуть трубу из ПВХ без инструментов

7. Высыпьте песок и дайте трубе остыть.

После охлаждения он будет готов к использованию.

Смотрите, как это сделать здесь.

Способ 3: с кипящей водой

Температура кипящей воды достаточно высока, чтобы сделать ПВХ гибким. Вот шаги, которые вы можете выполнить, чтобы согнуть трубу из ПВХ с кипящей водой.

1. Вскипятить чайник с водой, пока не начнет выходить пар.
2. Наденьте один конец трубки на носик чайника, чтобы пар проходил прямо через трубку.

   Как согнуть трубу из ПВХ без инструментов

3. Оставьте на пять минут, затем медленно согните трубу, придав ей желаемую форму.

   Как согнуть трубу из ПВХ без инструментов

   Как только он остынет, дело будет сделано.

Профессиональный совет: Не забудьте дать ему полностью остыть, прежде чем использовать трубку. Кроме того, испытайте изогнутую трубу под давлением, чтобы убедиться, что она достаточно прочная, чтобы выдерживать давление воды.

Ваша система орошения «Сделай сам»

Теперь, когда вам удалось согнуть трубу, вы готовы завершить свой проект.

Все, что вам сейчас нужно, это качественная спринклерная система или детали, рассчитанные на долгие годы эксплуатации.

Обратитесь в магазин спринклерной техники, чтобы купить лучшие бренды спринклерной игры по доступным ценам.

У нас есть лучшее оборудование для орошения, такое как детали для дождевателей, контроллеры, таймеры и датчики от лучших брендов, таких как Hunter, Toro и Rainbird.

У нас есть все необходимое для установки или ремонта вашей спринклерной системы; если у нас нет того, что вам нужно, мы найдем это именно для вас.

Посмотрите, что сказали эти клиенты, когда они быстро получили все, что им нужно, по отличным ценам:

«Отличный источник запасных частей Toro! Мы получили их быстро, и мой муж успешно отремонтировал нашу спринклерную систему. Это победа!» — Дженен Джастис

«Выбор и цены отличные. Доставка была очень быстрой. Я очень рекомендую этот сайт.» — Гэри Фриц

Вы тоже можете получить свой. Купите детали для орошения в магазине запасных частей для спринклеров уже сегодня.

Как правильно сгибать трубки

Рисунок 2. Сгибание труб требует навыков, соответствующего оборудования и соблюдения передовых методов.

Проектирование и сборка новой жидкостной системы или замена компонентов в существующей — сложный процесс, требующий продуманного подхода. Одно важное решение, которое необходимо принять во время процесса, заключается в том, использовать ли трубы из нержавеющей стали для конкретных применений. И часть этого решения будет включать в себя то, как вы будете направлять эти материалы для обеспечения надежного, эффективного и герметичного потока в системе.

Во многих случаях трубки могут помочь решить некоторые из этих потенциальных проблем. Трубки можно легко сгибать, что позволяет операторам создавать более сложные и эффективные конструкции жидкостных систем, сводя к минимуму количество точек соединения, которые были бы необходимы для труб, которые могли бы привести к утечкам ( Рисунок 1 ). И, в отличие от отводов, изогнутые трубы не создают такой же турбулентности для протекающей через них среды. Кроме того, трубки, как правило, легче, чем трубы, что облегчает обращение с ними и часто требует меньше внешних опор.

 Рисунок 1. Одиночные изогнутые трубы могут несколько раз изменить направление (показано) по сравнению с трубой, что требует ряда фитинговых соединений для изменения направления.

Сгибание труб — это приобретаемый навык, но после его освоения он будет активно приносить пользу всей системе ( Рисунок 2 ).

 Рисунок 2. Гибка труб требует навыков, подходящего оборудования и соблюдения передовых методов.

Когда сгибать трубки

Прежде чем сгибать одну трубку, заранее составьте план правильного проектирования и сборки жидкостной системы. Цель всегда состоит в том, чтобы максимально эффективно транспортировать жидкости или газы из одной точки в другую, не мешая работе остальной системы. При проектировании жидкостной системы важно заранее решить, как будут обрабатываться изменения направления, будь то сгибание самой трубки или соединение отдельных отрезков трубок с помощью высококачественных фитингов.

Простые изменения направления на 90 градусов часто являются первыми кандидатами на изогнутую трубку. Изгибы труб также часто являются хорошим выбором, когда линии жидкости должны менять направление более одного раза. Например, использование двух 90-градусных изгибов в форме буквы «U» или 180-градусной петли позволяет одновременно вставлять трубы в фитинги, что значительно облегчает первоначальную установку, а также дальнейшее техническое обслуживание. ( Рисунок 3 ). Использование ряда 30- или 45-градусных изгибов для создания смещений предлагает простое решение, когда требуется изменить осевую линию, чтобы избежать другого объекта или обеспечить доступ к панели обслуживания или управлению. Изгиб также обычно используется, когда несколько линий устанавливаются рядом и должны менять направление в непосредственной близости друг от друга. Более продвинутые приложения также могут потребовать прокатки или сложных смещений, когда центральная линия должна быть скорректирована в нескольких местах или плоскостях; хотя такие приложения требуют большего опыта для выполнения.

 Рисунок 3. Трубки позволяют установщикам выполнять простые изменения направления на 90 градусов без использования трубных фитингов на каждом повороте.

Выбор между выполнением изгиба или установкой фитингов действительно требует полного понимания конкретной ситуации. Хотя гибка часто является допустимым вариантом для изменения направления, вы не сможете согнуть трубку во всех случаях. Например, очень тесные приложения. Для обеспечения безопасности трубного фитинга длина трубы должна быть минимальной, чтобы можно было установить трубу в фитинг. Если эта минимальная длина недоступна, имеет смысл использовать фитинги для близких изменений направления. Другой случай, когда фитинги имеют больше смысла, — это когда вам нужно сделать сложный изгиб, который выходит за рамки вашей компетенции.

Также очень важно выполнять высококачественные гибки, используя правильное оборудование и следуя передовым методам.

Применение искусства гибки труб

Если вы решили использовать изогнутые трубки в своих жидкостных системах, следующим шагом будет убедиться, что вы понимаете, как это делать правильно. Гибка труб в равной степени является мастерством и искусством и требует от техников мыслить в трех измерениях, чтобы воплотить проекты на бумаге в жизнь.

Как минимум, операторы должны знать, как правильно использовать трубогиб и другое оборудование для получения точных и качественных гибов ( Рисунок 4 ). Следующие два видеоролика предлагают техническим специалистам обзор лучших методов гибки труб, которые помогут им избежать распространенных ошибок, которые могут повлиять на целостность даже простых изгибов, что приводит к пустой трате времени, труда и денег.

 Рисунок 4. Ручной трубогиб помогает монтажникам точно и эффективно изгибать трубы под любым углом.

В первом видеоролике техники узнают, как использовать ручной трубогиб для точного и эффективного изгиба на 90 и 180 градусов:

Это второе видео содержит пошаговое объяснение того, как использовать настольный трубогиб для получения точных, воспроизводимых и высококачественных изгибов большинства трубок.

В конце концов, практика и опыт являются наиболее эффективными способами научиться создавать качественные изгибы труб, особенно более сложные. Если вы планируете делать гибку труб регулярной частью своих обязанностей, возможно, имеет смысл пройти курс обучения, чтобы получить практические знания, необходимые для успешного выполнения этого процесса (9).0033 Рисунок 5 ). Если вам нужно обучение основам или вы ищете более продвинутый курс для повышения своих навыков, обращение к поставщику труб или компонентов жидкостной системы — это первый шаг к совершенствованию ваших навыков гибки труб.

 Рисунок 5. Учебные курсы по правильному изгибу трубок могут помочь техническим специалистам лучше создавать безопасные и эффективные жидкостные системы.

Первоначальная версия этой статьи появилась на Swagelok Reference Point 9Блог 1110 здесь: www.swagelok.com/en/blog/bent-tube-equipment-training .

Об авторе

Майк Гейгель (Mike Gagel) — специалист по стратегическим услугам компании Swagelok Pittsburgh и инструктор по усовершенствованной гибке труб в компании Swagelok.
