Трубы обсадные что такое: Трубы обсадные — Что такое Трубы обсадные?

Трубы обсадные

Обсадные трубы для скважины ПВХ

Поиск по сайту:

• Описание
• Сертификаты

Трубы для скважин бывают трех типов в зависимости от материала изготовления: стальные, асбестоцементные и пластиковые. Самой современной является обсадная труба из пластика.

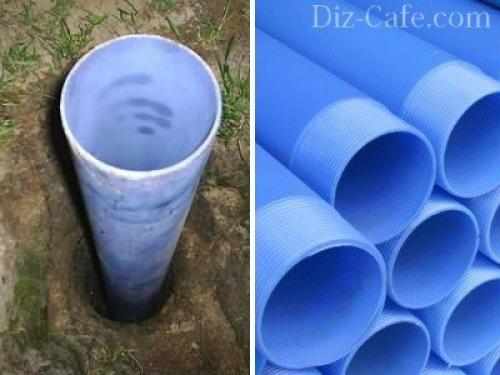

Пластиковая обсадная труба для скважины обладает следующими несомненными преимуществами:

• небольшой вес;
• простота монтажа;
• высокая устойчивость к коррозии и воздействию агрессивных химических веществ;
• высокая герметичность резьбовых соединений;
• длительный срок эксплуатации – свыше 50 лет.

Компания ООО ИТЦ «Славич» предлагает пластиковые трубы для скважин по самым привлекательным ценам. Наши менеджеры готовы оформить Ваш заказ по многоканальному телефону: +7 (812) 644-69-49 или по электронной почте: [email protected].

См. также

Обсадная труба двухстенная с усиленным каркасом внешней стенки

Обсадные трубы — это буровое оборудование, предназначенное для изготовления буронабивных свай в обводнённых и сыпучих грунтах, направления бурового инструмента, и для укрепления стенок скважин.

На заводе Армадор производство обсадных труб для бурения — направление приоритетное. Специалистам компании удалось разработать уникальные технологии, благодаря которым обсадные трубы создаются исключительно высокого качества.

Обсадные трубы компанией Армадор представлены в двух сериях:

SBC серия — двухстенная обсадная труба
SBT серия — одностенная обсадная труба Рассмотрим подробнее особенности обсадной инвентарной трубы серии SBC.

Преимущества двухстенных обсадных труб серии SBC от Армадор

Главным отличием обсадных труб данной серии у компании ARMADOR является наличие специальных рёбер жесткости, усиливающих ВНЕШНЮЮ СТЕНКУ, что значительно увеличивает допустимые нагрузки обсадного стола и существенно увеличивает срок эксплуатации трубы.

Не секрет, что большинство производителей обсадных труб (BAUER, LEFFER и др.) идут по пути наименьшего сопротивления и укрепляют внутреннюю стенку.

Но ведь основную нагрузку при бурении принимает на себя именно внешняя стенка обсадной трубы. Завод Armador используя специальную спиралевидную конструкцию приваривает именно к внешней стене инвентарной обсадной трубы.

Технология усиления – это запатентованное ноу-хау компании Армадор, благодаря чему обсадные трубы этой серии и получили признание у ведущих строителей по всему миру при сооружении буронабивных свай большого диаметра.

Ещё одной отличительной особенностью обсадной инвентарной трубы серии SBC является возможность быстрой замены внутренней стенки прямо во время процесса строительства. Это значительно экономит время, которого на стройке всегда не хватает.

Кроме того, труба проста в сборке, она хорошо совместима со стандартом BAUER, а соединения трубы надёжны и универсальны.

Характеристики двухстенных обсадных труб

SBC серия — двухстенная обсадная труба
D1 (внешн.)	D2 (внутр.)	S1	S2	S	L	Кол-во соединений «пробка-болт»	Соединение по «BAUER»
600	520	12	8	40	1 m 2 m 3 m 4 m 5 m 6 m	8	тип 1
620	540	12	8	40		8	тип 1
700	620	12	8	40		8	тип 1
730	650	12	8	40		8	тип 1
750	670	12	8	40		10	тип 1
800	720	12	8	40		10	тип 1
880	800	12	8	40		10	тип 1
1000	920	12	8	40		10	тип 1
1080	1000	14	8	40		10	тип 1
1180	1100	16	8	40		12	тип 1
1200	1120	16	8	40		12	тип 1
1280	1200	16	8	40		12	тип 1
1300	1220	16	8	40		12	тип 1
1480	1400	16	10	40		12	тип 1
1500	1400	20	10	50		12	тип 2
1700	1600	20	10	50		12	тип 2
1800	1700	20	10	50		16	тип 2
1900	1800	20	15	50		16	тип 2
2000	1880	20	15	60		12	тип 3
2100	1980	20	15	60		12	тип 3
2200	2080	20	15	60		12	тип 3
2500	2380	20	15	60		16	тип 3
*    Все размеры указаны в миллиметрах * В таблице приведены размеры производимого в стандартной комплектации, но производственные мощности позволяют изготавливать инструмент в любых размерах на заказ.

Свяжитесь с нашими специалистами и получите консультацию по телефону +7 (812) 424-42-55. Мы с радостью ответим на любые вопросы. Ознакомьтесь также с особенностями обсадной инвентарной трубы серии SBT.

Обсадная труба: описание | Металлоцентр «Лидер-М»

Бесплатная консультация

+7 (499) 110-05-60

info AT ml-m DOT ru

Предназначена для использования в качестве каркасного элемента при бурении нефтяных и газовых скважин, при поиске воды, полезных ископаемых и т. д. Основным требованием является высочайшая степень надежности и точное соответствие заданным характеристикам.

Чаще всего используется в добывающей промышленности, так как изготавливается из высокопрочной легированной стали, стойкой к действию коррозионных факторов. И в состоянии выдерживать значительные механические нагрузки, как следствие, служить армирующим элементом при бурении.

Заказать в 1 клик

Когда верхние слои породы пробурены, в скважину опускают колонну обсадных труб, а между ними и стенкой колодца заливают бетон для закрепления. Затем в эту колонну опускают другую колонну, изделий меньшего диаметра, для дальнейших работ или непосредственно использования.

Сырьем для производства этих изделий являются углеродистые и легированные стали. Цилиндрическая стальная заготовка раскаляется до высокой температуры и подвергается проколу. Таким образом, формируется готовая труба с заданными характеристиками.

Производство ведется с помощью автоматизированных прокатных станов. Компьютерная система контроля качества позволяет свести на нет возможность брака, а также обеспечить математическую точность изготовления. На каждом этапе деталь проходит тщательную проверку.

Изготовление ведется в соответствие с общепринятыми государственными и мировыми стандартами качества.

Наша компания осуществляет продажу обсадных труб в Москве и России любого требуемого диаметра и длины. Мы сотрудничаем напрямую с производителями, и именно поэтому можем предложить самые выгодные условия покупки.

Рекомендуем к просмотру

Труба стальная электросварная

Стальная профильная труба

Труба металлическая бесшовная

Труба обсадная

Труба НКТ

Труба нержавеющая

Трубодеталь

Запорная арматура

Для чего применяют обсадные трубы: виды, изготовление, области применения

Опубликовано 2022-05-24

• Виды обсадных труб

• Достоинства стальных обсадных труб

• Монтаж обсадной трубы

Купив участок, многие задумываются о бурении собственной скважины. В процессе работы возникает вопрос для чего нужна обсадная труба. Начнем с определения.

Обсадная труба – это продукт из пластика, металла или композитных соединений. Он имеет цилиндрическую форму, монтируется в пробуренную скважину.

Изделие играет роль колонны, которая поддерживает и оставляет неизменным состояние стенок скважины в процессе эксплуатации конструкции.

Альтернативное определение – это трубной прокат, препятствующий осыпанию стенок. Вторая функция — аккумулирование подземных запасов воды за счет установки насоса.

Вне зависимости от материала, изделие выполняет две задачи:

1. Стабилизация грунтовых стенок скважины. Высокая прочность препятствует подвижкам земляной массы.
2. Обеспечение герметичности системы подачи воды, что актуально в регионах, где много водоносных горизонтов, часть которых использовать даже для технических нужд не рекомендуется.

Сейчас на рынке популярны материалы с заводской резьбой. При выталкивании воды на поверхность она выполняет функцию фильтра, препятствуя проникновению в скважину жидкости из другого горизонта.

Для чего применяют обсадные трубы разобрались. Рассмотрим основные типы изделий.

Виды обсадных труб

Выбор конкретного материала зависит от типа грунта и климатических условий в регионе.

Стальные изделия используются для организации артезианских скважин, и легко устанавливаются на известняк и песок. Закаленный сплав устойчив к механическим нагрузкам, высокопрочный.

Диаметр — 114-508 мм с толщиной стенок 5-6 мм. Такие параметры обеспечивают срок эксплуатации системы водозабора на протяжении более 50 лет.

Важный нюанс: пробуренная магистраль со временем может заиливаться, и для восстановления работы используются буровые инструменты. Только сталь способна выдержать нагрузку оборудования для прочистки системы.

У стальных конструкций есть и недостатки – это низкая устойчивость к коррозии из-за влажной среды, а также появление ржавчины в воде с течением времени. Эту проблему частично могут решить фильтры.

Стальные изделия для обсадных колонн рекомендуют использовать только для создания глубоководных скважин из-за высокой стоимости.

Пластиковые аналоги популярны для организации системы водозабора на песок с предельной глубиной 60 метров. Материал за счет химического состава имеет следующие преимущества:

• Продолжительный срок эксплуатации.
• Химически нейтрален к условиям окружающей среды.
• Коррозия не влияет на эксплуатацию.
• Легкость монтажа.
• Низкие затраты на организацию системы водоснабжения.
• Малый удельный вес и удобство соединения (резьбовое).

Номинальный диаметр полимерного продукта 80-200 мм.

Серьезный недостаток – это низкая устойчивость к механическим нагрузкам. Отсюда ограничения на глубину скважины, повторно разбурить ее проблематично, иногда и невозможно.

Асбестоцемент устойчив к агрессивным средам, мало подвержен коррозии, его рыночная стоимость низкая, но повышенная хрупкость.

Поэтому производитель наращивает толщину, чтобы конструкция могла поддерживать стабильность стенок скважины. На практике это приводит к увеличению диаметра магистрали при бурении, повышение стоимости работ.

Асбестоцементные изделия используются для обсадки на глубину до 100 метров.

Достоинства стальных обсадных труб

Изделия из стали регламентируются ГОСТ 632-80. Диаметр 114-508 мм, а толщина стенок – 5-6 мм.

Правильный монтаж продляет срок эксплуатации колонны в артезианской скважине до более чем 50 лет.

Группы прочности стальных обсадных труб – это С, Д, К, Е, М и Р. Маркировка изделия состоит из клейма, где указаны:

• Условный диаметр.
• Группа прочности.
• Длина резьбы.
• Толщина стенки.
• Товарный знак промышленного предприятия.
• Дата выпуска.

Изготовление обсадных труб происходит по двум технологиям – сварной и прокатной. В первом случае используется листовая заготовка или штрипс, для проката требуется гильзовая форма. После ее деформируют горячим или холодным способом до получения нужных параметров.

Монтаж обсадной трубы

Организация системы водоснабжения начинается с бурения скважины. Основной инструмент – это бур, размер которого подбирается под диаметр колонны.

По мере продвижения бура стенки поддерживаются элементами колонны. Они соединяются на земле, постепенно спускаясь вниз.

Из-за особенностей почвы часто проводится промывка – вода подается через бур, чтобы размягчить почву, и вымыть твердые соединения, мешающие работе установки.

По достижению нужной глубины, колонна закрепляется наверху. В нее вставляют подающую трубу, и насос, выталкивающий воду на поверхность.

Важно, чтобы внизу подающего элемента был фильтр, препятствующий попаданию песка и грунта в воду.

Сразу подавать воду в дом не стоит, так как нужно время для получения прозрачной и чистой жидкости.

Многие жалуются на дефекты обсадных труб, когда вода из подземного источника не подается или процесс прерывается, слышны громкие звуки. Однако причин у феномена несколько:

• Низкий уровень воды.
• Засорение или механическое повреждение фильтра.
• Нарушение герметичности в подающей конструкции.
• Обратный клапан насосной станции вышел из строя.

Прежде чем грешить на колонну, проверьте оборудование и подающую конструкцию системы водоснабжения.

Оцените нашу статью

[Всего голосов: 1 Рейтинг статьи: 5]

KSP Steel — Обсадные трубы

Обсадные трубы применяются в нефтегазовой отрасли в составе обсадной колонны при бурении нефтяных и газовых скважин. Обсадная колонна предназначена для крепления буровых скважин, а также изоляции продуктивных горизонтов при эксплуатации и составляется из обсадных труб путем последовательного их свинчивания.

Диапазон размеров от 4½ (114,30 мм) до 9 5/8” (244,48 мм) в соответствии со стандартами ГОСТ 632, API 5СТ, ГОСТ 31446.

Группы прочности – h50, J55, K55, N80 тип 1, N80 тип Q, С90, Т95, С110, P110, Q125 по стандарту API, или Д, Е, Л, М, Р, Т по ГОСТ.

Руководство по эксплуатации (pdf)

Определение обсадной трубы | Law Insider

• означает двуокись углерода.

• имеет значение, указанное в преамбуле.

• означает цементирующий материал от темно-коричневого до черного (твердый, полутвердый или жидкий по консистенции), в котором преобладающими составляющими являются битумы, встречающиеся в природе как таковые или получаемые в виде остатка при переработке нефти.

• означает любую трубу, трубы или трубопроводы, используемые для внутриштатной транспортировки или передачи любого твердого, жидкого или газообразного вещества, кроме воды.

• означает ту часть трубопроводной системы Gatherer, включая все принадлежности к ней, которая связана с предоставлением услуг по сбору и транспортировке, предоставляемых Gatherer в соответствии с настоящим тарифом.

• означает воду, помещенную в безопасный герметичный контейнер или упаковку для потребления человеком. Бутилированная вода не содержит калорий и не содержит подсластителей или других добавок, за исключением пункта 697, который может содержать: (i) антимикробные вещества; (ii) фторид; (iii) карбонизация; (iv) витамины, минералы и 698 электролитов; (v) кислород; (vi) консерванты; и (vii) только ароматизаторы, экстракты или эссенции, полученные 699 из специй или фруктов. «Бутилированная вода» включает воду, доставляемую покупателю в многоразовой таре 700, которая не продается вместе с водой.

• означает трубу или насосно-компрессорную трубу из соответствующего материала, различного диаметра и веса, опускаемую в скважину во время или после бурения для поддержки стенок скважины и, таким образом, предотвращения обрушения стенок, предотвращения потери бурового раствора в пористую почву или для предотвращения попадания или выхода воды, газа или другой жидкости из скважины.

• означает высоту по отношению к среднему уровню моря паводков различной силы и частоты в поймах прибрежных или речных районов.

• означает воду ниже поверхности земли в зоне насыщения.

• означает минимальную температуру, при которой жидкость выделяет достаточно паров для образования воспламеняющейся смеси с воздухом вблизи поверхности жидкости или внутри испытательного сосуда.

• означает место на Канадском трубопроводе, указанное в Приложении «А» к настоящему документу, в котором Грузоотправитель может, в соответствии с Соглашением о транспортных услугах, предлагать газ и включает Торговый пул Альянса для FDS, FDS-IBR и ITDS .

• означает площадь, установленную для бурения одной скважины приказом или правилом любого органа штата или федерального органа, имеющего полномочия. Если буровая установка не определена каким-либо таким правилом или приказом, буровой установкой будет считаться буровая установка, установленная схемой бурения на Контрактной территории, если она не определена явным соглашением Сторон, осуществляющих бурение.

• означает упаковочную систему, в которой ингредиенты продукта внутри контейнера не находятся под давлением и в которой продукт выбрасывается только при воздействии на кнопку, спусковой крючок или другой привод.

• означает природный газ, используемый в качестве сырья из-за его химических свойств при создании конечного продукта.

• означает любую часть водопроводной трубы, которую предприятие по водоснабжению не могло или должно было проложить в соответствии со статьей 46 Закона о водном хозяйстве 1991 года; и

• означает ствол скважины, пробуренный сбоку под углом не менее восьмидесяти (80) градусов к вертикали или с горизонтальной проекцией, превышающей сто (100) футов, измеряемой от начальной точки проникновения в продуктивный пласт через окончание бокового в том же общем источнике питания.

• означает абсолютное давление паров летучей сырой нефти и летучих невязких нефтяных жидкостей, за исключением сжиженных нефтяных газов, определяемое следующими методами:

• означает высоту по отношению к национальной геодезической системе координат (NGVD) 1929 года. , Североамериканские вертикальные данные (NAVD) 1988 г. или другие данные, если указано, о наводнениях различной силы и частоты в поймах речных районов.

• означает любую наливную трубу с полностью погруженным выпускным отверстием, когда уровень жидкости на шесть дюймов выше дна резервуара; или применительно к цистерне, загружаемой сбоку, означает любую наливную трубу с полностью погруженным сливным отверстием, когда уровень жидкости на восемнадцать дюймов выше дна цистерны.

• или «СТЮ» означает любой резервуар или комбинацию резервуаров (включая подземные трубопроводы, подсоединенные к ним), которые используются для хранения регулируемых веществ, и объем которых (включая объем подземных трубопроводов, подсоединенных к ним) составляет 10 процентов или более под поверхностью земли. Этот термин не включает:

• или «трубопровод» означает полый цилиндр или трубчатый трубопровод, изготовленный из неземляных материалов.

• означает сжиженный природный газ.

• означает пункты приема, указанные в Разделе 6 настоящей Таблицы взимания платы.

• означает хранилище бензина, которое получает бензин из источника его снабжения, главным образом, по трубопроводу, судну или барже, и доставляет бензин на заводы по производству бензина или на коммерческие или розничные счета, главным образом, автоцистернами; и имеет среднюю ежедневную пропускную способность более 76 000 литров (20 000 галлонов) бензина.

• означает предприятие по производству или переработке готовой или неочищенной нефти.

• означает наибольший размер вишни, измеренный под прямым углом к ​​линии, проходящей от конца стебля до конца цветка.

Что такое обсадная труба?

Нефтяные обсадные трубы, также известные как эксплуатационные обсадные трубы. Это последний слой обсадной трубы в процессе обсадки нефтяных и газовых скважин, от устья скважины до нижнего слоя нефти и газа.

Глубина обсадной колонны в основном соответствует глубине скважины.
Функцией нефтяной обсадной колонны является прохождение нефти и газа к земле, которая изолирует нефть и газ от всего пласта, чтобы гарантировать, что давление нефти и газа не утечет. После того, как нефтяные и газовые скважины будут запущены в эксплуатацию, качество масляных обсадных труб должно быть гарантировано для сохранения определенного количества лет эксплуатации.

Качество цементирования нефтяной обсадной колонны связано с разведочной скважиной, которая является ключом к испытанию нефти и газа. С другой стороны, это связано с эксплуатационной скважиной, что напрямую влияет на срок службы скважины. Высота цементного уплотнения между масляной колонной и стенкой скважины составляет не менее 500 м над нефтегазовым пластом или 200 м над уровнем верхний кожух.

Основное различие между трубкой и обсадной трубой:

НКТ — это труба, используемая в нефтяных скважинах для добычи нефти, добычи газа, закачки воды и кислотного гидроразрыва пласта.

Нефтяная колонна представляет собой обсадную колонну нефтяного пласта, используемую при бурении до целевого пласта (нефти и газа). Он в основном используется для труб, герметизирующих нефтегазовые пласты и верхний обнаженный пласт. Внутри корпуса находится масляный слой.

Обсадная труба представляет собой ряд стальных труб, спускаемых в пробуренную нефтяную скважину для стабилизации скважины, предотвращения попадания загрязняющих веществ и воды в поток нефти и предотвращения выщелачивания нефти в грунтовые воды. Обсадная труба укладывается слоями, в секциях уменьшающегося диаметра, которые соединяются между собой в обсадные колонны. Пять типов обсадной колонны: направляющая, поверхностная, промежуточная, обсадная и эксплуатационная.

Обсадная труба обычно изготавливается из углеродистой стали, но как первичный конструктивный элемент скважины марка стали, используемой для изготовления обсадной колонны, и характеристики готового материала очень важны.

Большинство стран следуют стандартам Американского института нефти (API) при проектировании, изготовлении, испытаниях и транспортировке нефтегазовых обсадных труб, используемых в скважинах, которые будут подвергаться гидроразрыву пласта. Согласно «Руководству API по операциям гидроразрыва пласта — конструкции и целостности скважины», обсадная колонна должна соответствовать строгим требованиям к прочности на сжатие, растяжение, разрушение и разрыв, а также качеству и стабильности. Обсадная колонна скважины должна выдерживать давление гидроразрыва пласта, производственное давление и коррозионные условия. Бывшая в употреблении или восстановленная обсадная колонна должна соответствовать тем же эксплуатационным требованиям API, что и новая обсадная колонна.

После того, как обсадная колонна установлена, в обсадную трубу спускаются трубы для транспортировки нефти или газа. И обсадные трубы, и трубы изготавливаются с определенными диаметрами и толщиной стенок. На сайте PetroWIKI Общества инженеров-нефтяников описан процесс производства труб:

API определяет бесшовные или электросварные процессы для изготовления труб. Бесшовная труба определяется как трубное изделие из кованой стали, изготовленное без сварного шва. Изготавливается методом горячей обработки стали или, при необходимости, последующей холодной доводкой горячедеформированного изделия для придания требуемой формы, размеров и свойств. Из-за характера изготовления поперечное сечение области стенки трубки может быть слегка эксцентричным, а трубка может быть слегка овальной и не идеально прямой.

Труба электросварная имеет один продольный шов, образованный контактной или электроиндукционной сваркой без добавления присадочного металла. Свариваемые кромки механически прижимаются друг к другу, а тепло для сварки вырабатывается за счет сопротивления протеканию электрического тока. Сварной шов электросварной трубы после сварки подвергается термической обработке до температуры не менее 1000°F или обрабатывается таким образом, чтобы не оставалось неотпущенного мартенсита.

Спиральные и прямошовные трубы, используемые при транспортировке нефти, производятся горячей обработкой и изготавливаются путем прокатки стали в тонкие полосы или листы. Горячая прокатка происходит при очень высоких температурах, выше температуры рекристаллизации материала, в результате чего получается ковкая сталь, которой можно придать различные формы. Холодноформованная сталь изготавливается методом прокатки, процесса формовки металла, при котором лист металла продавливается парой роликов для уменьшения толщины, повышения прочности и улучшения качества поверхности.

Онлайновые толщиномеры металла для станов горячей и холодной прокатки обеспечивают точные измерения в режиме реального времени, чтобы убедиться, что готовая продукция точно соответствует спецификациям среды, в которой она работает. Рентгеновские толщиномеры являются оптимальной технологией измерения толщины, обеспечивающей скорость и точность, необходимые для работы стана горячей или холодной прокатки. Сенсорные системы на основе рентгеновского излучения обеспечивают чрезвычайно точные высокоскоростные измерения с низким уровнем шума, позволяя производителям экономить материалы и повышать качество.

Советы: Нефтяные обсадные трубы можно разделить на разные марки стали в зависимости от прочности самой стали, а именно J55, K55, N80, L80, C90, T95, P110, Q125, V150 и т. д. Различные условия и глубины скважины имеют разную сталь. оценки. В агрессивных средах от самого корпуса также требуется коррозионная стойкость, а в местах со сложными горно-геологическими условиями требуется еще и противоразрушающее исполнение.

Обсадная труба из углеродистой стали — Обсадная труба

Обсадная труба из углеродистой стали — Обсадная труба | Трубка Арнтцена

Перейти к навигации
Перейти к содержимому

Ваш браузер устарел.

В настоящее время вы используете Internet Explorer 7/8/9, который не поддерживается нашим сайтом. Для получения наилучших результатов используйте один из последних браузеров.

• Хром
• Фаерфокс
• Internet Explorer Edge
• Сафари

Стальная обсадная труба

Стальная обсадная труба, которую мы производим в Arntzen Corporation , представляет собой трубу самого высокого качества, с более жесткими допусками по круглости и прямолинейности, чем у большинства производителей. Наши производственные мощности, качество и способность быстро поставлять трубы на заказ не имеют себе равных в отрасли.

Сварная стальная обсадная труба

Обсадная труба из углеродистой стали, также известная как обсадная труба, сваривается прямым швом с использованием процесса двойной дуговой сварки под флюсом или DSAW для полного провара. DSAW — самый надежный способ сварки толстостенных труб. Мы производим трубы диаметром от 24 до 204 дюймов и поставляем эпоксидную смолу из каменноугольной смолы, черный битум или грунтовку. Ознакомьтесь с техническими характеристиками труб, чтобы узнать больше.

ТРУБНЫЙ ЗАВОД С БЫСТРЫМ ОБСЛУЖИВАНИЕМ

Корпорация Arntzen управляет трубными заводами в 2 местах площадью 200 000 квадратных футов под крышей и 35 акрами дополнительного открытого хранилища. Имея более 17 роликов для толстолистового проката и это большое предприятие, мы можем иметь огромный запас стального листа и быстро превращать его в стальную обсадную трубу, что сокращает время выполнения заказа. Для получения дополнительной информации свяжитесь с нами напрямую.

• Стальная обсадная труба Linecard

Свяжитесь с нами

Стальные кожухные трубы Применение

• Труба пневматического вала
• Буровая труба шнека
• Баржевые шпильки
• Водопропускные трубы
• Дренажная труба
• Земснарядная труба
• Подъемная труба
• Труба для микротуннелирования
• Обсадная колонна
• Затвор
• Набивная труба
• Кожух дорожного бура
• Канализационная труба
• Труба с скользящей футеровкой
• Дымовые трубы
• Разъемный корпус
• Бестраншейное строительство
• Туннельная труба
• Подземные подрядчики
• Корпус водяной скважины

Галерея стальных обсадных труб

Arntzen вальцовывает и сваривает 42-дюймовую стальную обсадную трубу методом DSAW длиной 20 футов с прямым швом. Arntzen производит 42-дюймовые модели со склада и с немедленной отправкой.

Катаная и сварная обсадная труба диаметром 48 дюймов загружается на легальные бортовые прицепы с деревянными опорами для устойчивости. Труба для бурения и набивки дорог обычно крепится на каждом конце и нагружается двумя трубами вниз на основание и двумя трубами вверх на опору.

Рулоны и лотки Arntzen размером 30 дюймов, 36 дюймов, 42 дюймов и 48 дюймов в качестве продукта DSAW с прямым швом. Подрядчики предпочитают трубу Arntzen, потому что прямая и круглая труба устанавливается за меньшее время.

Заводы Arntzen Corporations в Рокфорде, штат Иллинойс, и Вудстоке, штат Иллинойс, производят катаные и сварные обсадные трубы для бурения дорог, подъема и трамбовки под автомагистралями, железными дорогами и взлетно-посадочными полосами. Подрядчики отдают предпочтение трубе Arntzen.

Стальная обсадная труба прокатана и сварена прямым швом 20 футов DSAW. Затем отрезки длиной 20 футов свариваются посередине для получения более длинных отрезков до 120 футов. Арнтцен создает планы загрузки, чтобы максимизировать вес трубы на каждом грузовике.

Arntzen производит стальные катаные и сварные обсадные трубы для бурения дорог. Методы производства и процедуры контроля позволяют производить прямые и круглые трубы.

Рулоны и лотки Arntzen размером 30 дюймов, 36 дюймов, 42 дюймов и 48 дюймов в качестве продукта DSAW с прямым швом. Подрядчики предпочитают трубу Arntzen, потому что прямая и круглая труба устанавливается за меньшее время.

Стальная обсадная труба производства Arntzen для шнекового бурения, продавливания и набивки труб.

Стандартом для концов обсадной трубы является фаска x квадрат для сварных соединений. Доступны другие конфигурации торцевого скоса.

Катаная и сварная обсадная труба обычно имеет один конец квадратного сечения, а другой конец со скосом под углом 30 градусов для сварки в полевых условиях. Доступные покрытия включают эпоксидную смолу из каменноугольной смолы, грунтовку из красного оксида и битумное мельничное покрытие.

Труба диаметром 48 дюймов производится и хранится на нашем складе, готовая к немедленной отгрузке. Как правило, бортовой грузовик может быть загружен трубой диаметром 48 дюймов длиной 160 футов.

Полевая бригада бурит стальную обсадную трубу Arntzen под дорогой.

Полевая бригада загружает катаную и сварную стальную трубу Arntzen на рельсы шнекосверлильного станка.

Бригада шнекобуров завершает средний сварной шов катаной и сварной обсадной трубы Arntzen.

Стальная труба

Arntzen устанавливается на буровой площадке.

Стальная обсадная труба ожидает отправки с трубопрокатного завода Arntzen в Рокфорде, штат Иллинойс.

Фото со строительной площадки: стальная обсадная труба бурится под дорогой.

Стальная обсадная труба с эпоксидным покрытием из каменноугольной смолы выгружается из трейлера на рабочей площадке.

Горизонтальное бурение стальной обсадной трубы Арнтцена под шоссе.

Arntzen прокатывает и хранит стальные обсадные трубы для бурения дорог, набивки труб и подъема труб. Диаметры приклада: 30″, 36″, 42″ и 48″.

Стремление корпорации Arntzen к быстрому обслуживанию означает, что у нас есть гигантский запас пластин. Срочные заказы фактически могут быть начаты в тот же день, когда заказана труба. Трубы стандартных размеров прокатываются, свариваются и складируются на нашем складе для немедленной отгрузки.

Стальная обсадная труба на заводе Arntzen в Вудстоке, IL, ожидающая отправки на проект бурения дорог.

Нагрузка Подробнее

Возможности стальной корпусной трубы

Общие возможности

• Скалотые и сварные конструкционные трубы
• 17 различных рулонов пластин всех размеров
• Быстрая доставка

Возможности оборудования

• Двойная погруженная дуговая сварка (DSAW)
• Прямой шов — не в середине недели
• Автоматизированное оборудование для сварки шва

Возможности установки

• 200 000 квадратных футов под крышей
• 35 акров.

Материалы

• Углеродистая сталь

Покрытия

• Эпоксидное покрытие из каменноугольной смолы
• Черное битумное покрытие
• Универсальная грунтовка

Качество/тестирование

• Процедуры полного проникновения сварки сварки
• Пенетрант жидкого красителя
• Доступны отчеты о материалах (физический и химический)

Внешний диаметр

• мин. 24 «
• Max: 204″ 9000

• 943 мин. Максимальная длина

  Толщина стенки

  • Мин.: 0,250″
  • Макс.: 2,00″

  Объем производства

  • 4000 футов в неделю

  Время выполнения

  05

  • От 1 дня до 3 недель

  Загрузить дополнительные возможности

  Что такое OCTG? Он включает бурильные трубы, стальные обсадные трубы и насосно-компрессорные трубы.

  OCTG — это аббревиатура от Oil Country Tubular Goods, в основном это относится к трубной продукции, которая применяется при добыче нефти и газа (бурение). Трубы нефтяного сортамента обычно изготавливаются на основе API или соответствующих стандартных спецификаций. Его также можно рассматривать как собирательное название бурильных труб, стальных обсадных и насосно-компрессорных труб, муфт, соединений и аксессуаров, используемых в нефтяной промышленности на суше и на море.

  Согласно стандартизированным спецификациям API (Американского института нефти), благодаря контролю химических свойств и различной термообработке, трубы нефтяного сортамента подразделяются на материалы с различными характеристиками более чем на десять марок.

  Типы нефтепромысловых труб (трубы нефтяного сортамента)

  Существует три основных типа нефтепромысловых труб: бурильные, обсадные и насосно-компрессорные трубы.

  Чтобы вы лучше поняли, мы объясним значение каждого из трех, чтобы помочь вам понять их работу и их использование.

  Бурильная труба OCTG – Труба для бурения

  Бурильная труба представляет собой тяжелую бесшовную трубу, которая вращает буровое долото и обеспечивает циркуляцию бурового раствора. Он позволяет прокачивать буровой раствор через долото и обратно в затрубное пространство. Труба подвержена осевому растяжению, чрезвычайно высокому крутящему моменту и высокому внутреннему давлению. Вот почему эта труба чрезвычайно прочна и жизненно важна для проектов OCTG.

  Бурильная труба обычно означает прочную стальную трубу, используемую в бурении, стандарты API 5DP и API SPEC 7-1.

  Если вы не понимаете, что такое кольцевое пространство нефтяной скважины, то это пространство между обсадной трубой и трубопроводом или любым трубопроводом, обсадной колонной или трубопроводом, непосредственно окружающим его. Кольцевое пространство позволяет жидкости циркулировать в скважине. Поэтому, когда мы говорим о прочных или тяжелых трубах нефтяного сортамента, мы говорим о бурильных трубах.

  Стальная обсадная труба – стабилизация ствола скважины

  Стальная обсадная труба используется для футеровки скважины, которая выкапывается в землю для добычи нефти. Как и бурильная труба, обсадная труба из стали также подвергается осевому растяжению. Это труба большого диаметра, вставленная в пробуренную скважину и закрепленная на месте цементом. Обсадная труба подвергается осевому растяжению за счет собственного веса, внешнему давлению со стороны окружающей ее породы и внутреннему давлению за счет продувки флюидом. Когда он хорошо зацементирован на месте, процесс бурения облегчается следующими способами:

  · Обсадная колонна удерживает бурильную колонну и предотвращает обрушение неустойчивой верхней части пласта.
  · Предотвращает загрязнение водозаборных зон.
  · Обеспечивает гладкое внутреннее отверстие для установки технологического оборудования.
  · Предотвращает загрязнение производственных зон и потери жидкости.
  · Изолирует зону высокого давления от поверхности
  · И многое другое

  Обсадная труба представляет собой чрезвычайно прочную трубу, которая жизненно необходима для нефтепромысловых труб.

  Стандарт обсадных труб нефтяного сортамента

  Стандарты стальных обсадных труб, обычно относящиеся к API 5CT, общепринятые марки J55/K55, N80, L80, C90, T95, P110 и т. д. Общая длина в R3, номинальная 40 футов / 12 метров. Типы соединения концов обсадной трубы обычно в BTC и LTC, STC. Соединения премиум-класса также требуются в большом количестве в проекте трубопроводов для нефти и газа.

  Стальная обсадная труба Цена

  Стоимость стальной обсадной трубы ниже, чем стоимость бурильной трубы или трубы OCTG, она обычно выше на 200 долларов США, чем обычная труба API 5L. С учетом стоимости резьбы + соединения или термообработки.

  НКТ нефтяного сортамента – транспортировка нефти и газа на поверхность земли

  НКТ нефтяного сортамента Труба НКТ входит внутрь обсадной трубы, потому что это труба, по которой выходит нефть. НКТ — это самая простая часть нефтепромыслового трубопрокатного оборудования, и обычно она имеет длину 30 футов (9 м) с резьбовыми соединениями на обоих концах. Труба используется для транспортировки природного газа или сырой нефти из продуктивного пласта к объектам, где они будут перерабатываться после завершения бурения.

  Эта труба должна выдерживать давление в процессе добычи и должным образом противостоять нагрузкам и деформациям, связанным с добычей и капитальным ремонтом. Точно так же, как изготавливается обсадная труба, трубка изготавливается таким же образом, но применяется дополнительный процесс осадки, чтобы сделать ее толще.

  Стандарт НКТ нефтяного сортамента

  То же, что и стандарт на обсадную трубу, НКТ нефтяного сортамента, а также API 5CT из тех же материалов (J55/K55, N80, L80, P110 и т. д.), отличается диаметром НКТ до 4 1/2 дюйма и наконечники труб различных типов: BTC, EUE, NUE и премиум. Наиболее распространенным является утолщение соединений ЭУЭ.

  Совместная работа стальных обсадных труб и насосно-компрессорных труб

  Спецификации обсадных и насосно-компрессорных труб для нефтепромысловых труб

  Обсадные и насосно-компрессорные трубы Химический состав согласно API 5CT 9

  Механические свойства Предел прочности при растяжении и предел текучести

  Особенности труб OCTG

  Все трубы OCTG имеют стандартные требования по твердости. Таким образом, будь то НКТ нефтяного сортамента, труба нефтяного сортамента или бурильная труба нефтяного сортамента, существует определенный требуемый стандарт, который всегда касается сверхтвердости. Чтобы соответствовать стандарту, марганец и хром используются в качестве основных сплавов для подтверждения сцепления и долговечности.

  Недавно были разработаны меры по устранению сульфидного растрескивания под напряжением, которое является основной проблемой для марганца и хрома. Сплав и молибден смешиваются вместе, чтобы преодолеть ограничения по хрому и марганцу. Таким образом, трубы нефтяного сортамента теперь прочнее, чем когда-либо, и опасность растрескивания под действием сульфидных напряжений устранена.

  Хотите купить трубы OCTG гарантированного качества по хорошей цене?

  В отличие от прошлого, когда сульфидное растрескивание под напряжением было серьезной проблемой, сейчас трубы нефтяного сортамента стали прочнее, чем когда-либо прежде, и хорошо защищены от растрескивания. Если вы ищете лучшего дистрибьютора OCTG, не ищите дальше, потому что мы являемся ответственным дистрибьютором OCTG.

  Мы следим за тем, чтобы наши бурильные трубы, обсадные и насосно-компрессорные трубы изготавливались самого высокого качества из гарантированного стального сырья по конкурентоспособным ценам по всему Китаю. Все поставляемые нами трубные изделия Oil Country соответствуют стандартам API и находятся под контролем третьих лиц, где они предназначены для использования в течение десятилетий, чтобы сэкономить ваши затраты в долгосрочной перспективе.

  Являясь признанным профессиональным производителем, поставщиком и дистрибьютором, мы предлагаем трубопроводные решения для нефтегазовых компаний. Свяжитесь с нами для получения высококачественных труб OCTG сегодня.

  Запросить цену

  RD стальные обсадные трубы — SSAB

  Руководство по проектированию и установке свай RR® и RD®

  1,48 Мб

  RR®-ja RD®-paalut — Suunnittelu- ja asennusohjeet

  966 Кб

  Pale RR® — производитель проекта

  784 Кб

  RR®- & RD®-stålrörspålar-Поддержка для проектирования и установки

  1,77 Мб

  EnglishSuomi Polski Svenska

  Стальные сваи

  2,99 Мб

  Тераспаалют

  3,11 Мб

  Бледный stalowe

  1,25 Мб

  Сталрёрсполар

  1,14 Мб

  EnglishSuomi Polski Svenska

  Сваи RR® Таблицы конца забивки и кривые для различного сваебойного оборудования

  9,92 Мб

  RR®-paalut Lyöntilaitekohtaiset loppulyöntitaulukot ja -käyrästöt

  9,88 Мб

  EnglishSuomi

  Буклет по оптимизации свай RRs®

  530 Кб

  RRs®-paalut

  534 Кб

  EnglishSuomi

  Семейство Revit для свай SSAB

  1,08 Мб

  Английский

  Таблицы сопротивления SSAB Design для свай RR® и RD® из стали марки S440J2H

  225 Кб

  SSAB S440J2H teraslaadun RR®- ja RD®-paalujen mitoituskestavyystaulikot

  227 Кб

  EnglishSuomi

  Сваи SSAB RR и RD Предварительный нагрев и охлаждение сварных швов

  425 Кб

  SSAB RR и RD paalut Hitsien esilammitys ja jaahdytysajat

  413 Кб

  EnglishSuomi

  Инфра-инструменты для дизайнеров

  1,52 Мб

  Infrarakentamsen tuotteet — Suunnittelijan työkalut

  1,09 Мб

  EnglishSuomi

  ETA 12/0526 — Европейская техническая оценка для свай RR и RD

  720 Кб

  Английский

  Рекомендации по безопасному обращению со сваями на месте

  587 Кб

  Paalut ja paalutarvikkeet — Turvallisen kasittelyn suositukset työmaalle

  590 Кб

  Pålar och Tillbehör — Säkerhetsrekommendationer for hantering på byggarbetsplatsen

  3,58 Мб

  EnglishSuomi Svenska

  Декларация о характеристиках — Сваи из стальных труб

  318 Кб

  Leistungserklärung — Stahlrohrpfähle aus Baustahl

  391 Кб

  Suoritustasoilmoitus — Путкипаалу

  217 Кб

  Deklaracja właściwości użytkowych — Pale stalowe ze stali konstrukcyjnych

  407 Кб

  Предварительная декларация — Stålrörspålar

  218 Кб

  EnglishDeutsch Suomi Polski Svenska

  EPD Норвегия: трубная продукция

  2,33 Мб

  Английский

  ЭПД: Стальные сваи

  515 Кб

  English

  В чем разница между обсадной трубой и фильтрующей трубой?

  Определение обсадной трубы:

  Обсадная труба представляет собой ряд стальных труб, спускаемых в пробуренную нефтяную скважину для стабилизации скважины, предотвращения попадания загрязняющих веществ и воды в поток нефти и предотвращения вымывания нефти в грунтовые воды. Обсадная труба укладывается слоями, в секциях уменьшающегося диаметра, которые соединяются между собой в обсадные колонны. Пять типов обсадной колонны: направляющая, поверхностная, промежуточная, обсадная и эксплуатационная.

  обсадная труба: Внешние трубы называются обсадными трубами. Обсадная труба выравнивает ствол скважины и, таким образом, защищает слои грунта и, прежде всего, грунтовые воды от загрязнения буровым раствором и/или жидкостями гидроразрыва. Он также стабилизирует ствол скважины, поэтому обсадная колонна должна выдерживать особо высокие нагрузки. Бурение и обсадка чередуются – бурильная колонна вынимается через определенные промежутки времени, ствол скважины футеровывается обсадной колонной и цементируется. Затем бурение продолжается.

  Стальная труба, зацементированная в процессе строительства для стабилизации ствола скважины. Обсадная труба является основным структурным компонентом ствола скважины и выполняет несколько важных функций: предотвращает обрушение стенки пласта в ствол скважины, изолирует различные пласты для предотвращения потока или перетока пластового флюида и обеспечивает средства поддержания контроля над пластовыми флюидами. и давление по мере бурения скважины. Обсадная колонна служит средством крепления оборудования для регулирования давления на поверхности и внутрискважинного эксплуатационного оборудования, такого как противовыбросовый превентор (ПВП) или эксплуатационный пакер. Корпус доступен в различных размерах и материалах.

  Обсадная труба обычно изготавливается из углеродистой стали, но как первичный конструктивный элемент скважины марка стали, используемой для изготовления обсадной колонны, и характеристики готового материала очень важны.

  Спецификация бесшовной обсадной трубы API 5CT

  Наружный диаметр		Толщина стенки		Марка	Резьба
  Дюйм	мм	кг/м	1 б / фут	Дж55/К55/Н80/Л80/П110	STC/LTC/BTC
  4 1/2″	114,3	14.14-22.47	9. 50-15.10	Дж55/К55/Н80/Л80/П110	STC/LTC/BTC
  5″	127	17.11-35.86	11.50-24.10	Дж55/К55/Н80/Л80/П110	STC/LTC/BTC
  5 1/2″	139,7	20.83-64.14	14.00-43.10	ДЖ55/К55/Н80/Л80/П110	STC/LTC/BTC
  6 5/8″	168,28	29.76-47.62	20.00-32.00	Дж55/К55/Н80/Л80/П110	STC/LTC/BTC
  7″	177,8	25.30-84.98	17.00-57.10	Дж55/К55/Н80/Л80/П110	STC/LTC/BTC
  7 5/8″	193,68	35.72-82.30	24.00-55.30	ДЖ55/К55/Н80/Л80/П110	STC/LTC/BTC
  8 5/8″	219,08	35,72-72,92	24.00-49.00	Дж55/К55/Н80/Л80/П110	STC/LTC/BTC
  9 5/8″	244,48	48. 07-112.51	32.30-75.60	Дж55/К55/Н80/Л80/П110	STC/LTC/BTC
  10 3/4″	273,05	48,74-126,94	32,75-85,30	Дж55/К55/Н80/Л80/П110	STC/LTC/BTC
  11 3/4″	298,45	6250-105,66	42.0-71.00	Дж55/К55/Н80/Л80/П110	STC/LTC/BTC
  13 3/8″	339,73	71.43-107.15	48.00-72.00	Дж55/К55/Н80/Л80/П110	STC/LTC/BTC
  16″	406,40	96,73-162,21	65.00-109.00	Дж55/К55/Н80/Л80/П110	STC/LTC/BTC
  18 5/8″	473,08	130,22	87,50	Дж55/К55/Н80/Л80/П110	STC/LTC/BTC
  20″	508.00	139,89-197,93	94.00-133.00	Дж55/К55/Н80/Л80/П110	STC/LTC/BTC



  Большинство стран следуют стандартам Американского института нефти (API) при проектировании, изготовлении, испытаниях и транспортировке нефтегазовых обсадных труб, используемых в скважинах, которые будут подвергаться гидроразрыву пласта. Согласно «Руководству API по операциям гидроразрыва пласта — конструкции и целостности скважины», обсадная колонна должна соответствовать строгим требованиям по прочности на сжатие, растяжение, разрушение и разрыв, а также качеству и прочности. Обсадная колонна скважины должна выдерживать давление гидроразрыва пласта, производственное давление и коррозионные условия. Бывшая в употреблении или восстановленная обсадная колонна должна соответствовать тем же эксплуатационным требованиям API, что и новая обсадная колонна.



  Определение трубы фильтра скважины:

  Фильтр скважины представляет собой фильтрующее устройство, которое служит в качестве приемной части скважин, построенных в рыхлых или полуконсолидированных водоносных горизонтах.

  Экран позволяет воде поступать в колодец из насыщенного водоносного горизонта, предотвращает попадание наносов в колодец и служит конструктивно для поддержки материала водоносного горизонта. Важность надлежащего экрана скважины нельзя переоценить, учитывая эффективность скважины и затраты ее владельца в долгосрочной перспективе.

  Колодезные фильтры изготавливаются из различных материалов и варьируются от грубых приспособлений ручной работы до высокоэффективных и долговечных моделей, изготовленных на станках. Ценность экрана зависит от того, насколько эффективно он способствует успеху скважины.

  Клиновая проволока известна как профильная проволочная сетка, V-образная проволочная сетка и клиновидная проволочная сетка. А создается он путем наматывания профильной проволоки цилиндрической формы на продольно расположенные опорные стержни. Все провода и стержни сварены сопротивлением в каждой точке контакта. Многочисленные комбинации профильных проволок и опорных стержней, а также широкий диапазон отверстий между проволоками и стержнями позволяют нам разработать экран в соответствии с вашими техническими или косметическими требованиями. Это специально сделано для приложения.

  Важные критерии и функции экрана включают:
  Критерии:
  1. большой процент открытой площади
  2.
