Вес профильной трубы – Калькулятор и таблицы

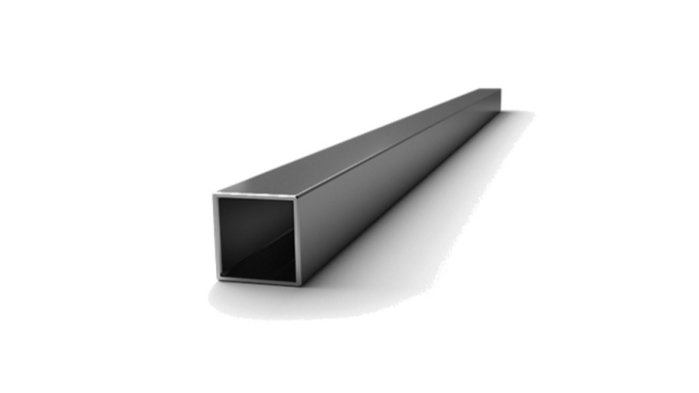

Профильная труба – один из видов металлического проката с сечением в форме прямоугольника или квадрата. По сравнению с круглыми трубами, отличаются наиболее высокой устойчивостью к поперечным и осевым нагрузкам при меньшей толщине стенки. Нашли широкое применение в качестве несущих конструкций, а также из-за простоты монтажа – при проведении ремонтных и строительных работ.
Онлайн калькулятор веса профильной трубы от сервиса KALK.PRO позволяет рассчитать массу квадратного или прямоугольного профиля по известной длине, высоте и толщине стенки. Расчет производится на основании ГОСТ 8639-82 «Трубы стальные квадратные», ГОСТ 8645-82 «Трубы стальные прямоугольные». Вы можете быть уверены в правильности полученных результатов!
С помощью калькулятора можно рассчитать вес всех возможных видов сортамента, например, профильную трубу 40х20х2, 60х60х3, 80х80х4, 100х100х4 и т. д. При необходимости, вы сразу же можете воспользоваться марочником металлов или заглянуть в ГОСТы, в соответствующих вкладках инструмента.
Рассчитать вес профильной трубы
- Выберите тип металла (по умолчанию Сталь).
- Подтвердите тип сортамента – Труба профильная.
- Выберите способ расчета – Расчет веса.
- Укажите марку металла (по умолчанию Сталь Ст3сп).
- Введите размер сторон проката, мм.
- Введите длину трубы, м.
Перевод количества стального профиля из тонн в метры
- Выберите тип металла (по умолчанию Сталь).
- Подтвердите тип сортамента – Труба профильная.
- Выберите способ расчета – Расчет длины.
- Укажите марку металла (по умолчанию Сталь Ст3сп).
- Введите размер сторон проката, мм.
- Введите массу трубы, кг.
Для выполнения расчета 1 погонного метра профильной трубы прямоугольного или квадратного сечения можно воспользоваться выражениями:
Вес трубы квадратной
Наименование квадратной трубы | Размеры, мм | Толщина стенки, мм | Вес метра, кг | Метров в тонне | |
a | b | ||||
10×1 | 10 | 10 | 1 | 0. 269 | 3717.47 |
15×1 | 15 | 15 | 1 | 0.426 | 2347.42 |
15×1.5 | 15 | 15 | 1,5 | 0.605 | 1652.89 |
20×1 | 20 | 20 | 1 | 0.583 | 1715.27 |
20×1.5 | 20 | 20 | 1,5 | 0.841 | 1189.06 |
20×2 | 20 | 20 | 2 | 1.075 | 930.23 |
25×1 | 25 | 25 | 1 | 0.74 | 1351.35 |
25×1.5 | 25 | 25 | 1,5 | 1.07 | 934.58 |
25×2 | 25 | 25 | 2 | 1.39 | 719.42 |
25×2.5 | 25 | 25 | 2,5 | 1.68 | 595.24 |
25×3 | 25 | 25 | 3 | 1.95 | 512.82 |
30×2 | 30 | 30 | 2 | 1.7 | 588.24 |
30×2.5 | 30 | 30 | 2,5 | 2. 07 | 483.09 |
30×3 | 30 | 30 | 3 | 2.42 | 413.22 |
30×3.5 | 30 | 30 | 3,5 | 2.75 | 363.64 |
30×4 | 30 | 30 | 4 | 3.04 | 328.95 |
32×4 | 32 | 32 | 4 | 3.3 | 303.03 |
35×2 | 35 | 35 | 2 | 2.02 | 495.05 |
35×2.5 | 35 | 35 | 2,5 | 2.46 | 406.5 |
35×3 | 35 | 35 | 3 | 2.89 | 346.02 |
35×3.5 | 35 | 35 | 3,5 | 3.3 | 303.03 |
35×4 | 35 | 35 | 4 | 3.67 | 272.48 |
35×5 | 35 | 35 | 5 | 4.37 | 228.83 |
36×4 | 36 | 36 | 4 | 3.8 | 263.16 |
40×2 | 40 | 40 | 2 | 2.33 | 429. 18 |
40×2.5 | 40 | 40 | 2,5 | 2.85 | 350.88 |
40×3 | 40 | 40 | 3 | 3.36 | 297.62 |
40×3.5 | 40 | 40 | 3,5 | 3.85 | 259.74 |
40×4 | 40 | 40 | 4 | 4.3 | 232.56 |
40×5 | 40 | 40 | 5 | 5.16 | 193.8 |
40×6 | 40 | 40 | 6 | 5.92 | 168.92 |
42×3 | 42 | 42 | 3 | 3.55 | 281.69 |
42×3.5 | 42 | 42 | 3,5 | 4.07 | 245.7 |
42×4 | 42 | 42 | 4 | 4.56 | 219.3 |
42×5 | 42 | 42 | 5 | 5.47 | 182.82 |
42×6 | 42 | 42 | 6 | 6.3 | 158.73 |
45×3 | 45 | 45 | 3 | 3.83 | 261.1 |
45×3. 5 | 45 | 45 | 3,5 | 4.4 | 227.27 |
45×4 | 45 | 45 | 4 | 4.93 | 202.84 |
45×5 | 45 | 45 | 5 | 5.94 | 168.35 |
45×6 | 45 | 45 | 6 | 6.86 | 145.77 |
45×7 | 45 | 45 | 7 | 7.69 | 130.04 |
45×8 | 45 | 45 | 8 | 8.43 | 118.62 |
50×3 | 50 | 50 | 3 | 4.31 | 232.02 |
50×3.5 | 50 | 50 | 3,5 | 4.94 | 202.43 |
50×4 | 50 | 50 | 4 | 5.56 | 179.86 |
50×5 | 50 | 50 | 5 | 6.73 | 148.59 |
50×6 | 50 | 50 | 6 | 7.8 | 128.21 |
50×7 | 50 | 50 | 7 | 8.79 | 113.77 |
50×8 | 50 | 50 | 8 | 9. 69 | 103.2 |
60×2 | 60 | 60 | 2 | 3.65 | 274.55 |
60×3 | 60 | 60 | 3 | 5.37 | 186.25 |
60×3.5 | 60 | 60 | 3,5 | 6.04 | 165.56 |
60×4 | 60 | 60 | 4 | 6.82 | 146.63 |
60×5 | 60 | 60 | 5 | 8.3 | 120.48 |
60×6 | 60 | 60 | 6 | 9.69 | 103.2 |
60×7 | 60 | 60 | 7 | 11 | 90.91 |
60×8 | 60 | 60 | 8 | 12.2 | 81.97 |
65×6 | 65 | 65 | 6 | 10. 63 | 94.07 |
70×4 | 70 | 70 | 4 | 8.07 | 123.92 |
70×5 | 70 | 70 | 5 | 9.87 | 101.32 |
70×6 | 70 | 70 | 6 | 11.57 | 86.43 |
70×7 | 70 | 70 | 7 | 13.19 | 75.82 |
70×8 | 70 | 70 | 8 | 14.71 | 67.98 |
80×3 | 80 | 80 | 3 | 7.26 | 137.87 |
80×4 | 80 | 80 | 4 | 9.33 | 107.18 |
80×5 | 80 | 80 | 5 | 11.44 | 87.41 |
80×6 | 80 | 80 | 6 | 13.46 | 74.29 |
80×8 | 80 | 80 | 8 | 17.22 | 58.07 |
90×5 | 90 | 90 | 5 | 13 | 76. 92 |
90×6 | 90 | 90 | 6 | 15.34 | 65.19 |
90×7 | 90 | 90 | 7 | 17.58 | 56.88 |
90×8 | 90 | 90 | 8 | 19.73 | 50.68 |
100×4 | 100 | 100 | 4 | 12.06 | 82.94 |
100×5 | 100 | 100 | 5 | 14.92 | 67.05 |
100×6 | 100 | 100 | 6 | 17.22 | 58.07 |
100×7 | 100 | 100 | 7 | 19.78 | 50.56 |
100×8 | 100 | 100 | 8 | 22.25 | 44.94 |
100×9 | 100 | 100 | 9 | 24. 62 | 40.62 |
110×6 | 110 | 110 | 6 | 19.11 | 52.33 |
110×7 | 110 | 110 | 7 | 21.98 | 45.5 |
110×8 | 110 | 110 | 8 | 24.76 | 40.39 |
110×9 | 110 | 110 | 9 | 27.45 | 36.43 |
120×6 | 120 | 120 | 6 | 20.99 | 47.64 |
120×7 | 120 | 120 | 7 | 24.18 | 41.36 |
120×8 | 120 | 120 | 8 | 27.27 | 36.67 |
120×9 | 120 | 120 | 9 | 30.28 | 33.03 |
140×6 | 140 | 140 | 6 | 24.76 | 40.39 |
140×7 | 140 | 140 | 7 | 28.57 | 35 |
140×8 | 140 | 140 | 8 | 32.29 | 30.97 |
140×9 | 140 | 140 | 9 | 35. 93 | 27.83 |
150×7 | 150 | 150 | 7 | 30.77 | 32.5 |
150×8 | 150 | 150 | 8 | 34.81 | 28.73 |
150×9 | 150 | 150 | 9 | 38.75 | 25.81 |
150×10 | 150 | 150 | 10 | 42.61 | 23.47 |
180×8 | 180 | 180 | 8 | 42.34 | 23.62 |
180×9 | 180 | 180 | 9 | 47.23 | 21.17 |
180×10 | 180 | 180 | 10 | 52.03 | 19.22 |
180×12 | 180 | 180 | 12 | 61.36 | 16.3 |
180×14 | 180 | 180 | 14 | 70.33 | 14.22 |
Вес трубы прямоугольной
Наименование прямоугольной трубы | Размеры, мм | Толщина стенки, мм | Вес метра, кг | Метров в тонне | |
a | b | ||||
15×10×1 | 15 | 10 | 1 | 0. 348 | 2873.56 |
15×10×1.5 | 15 | 10 | 1,5 | 0.488 | 2049.18 |
15×10×2 | 15 | 10 | 2 | 0.605 | 1652.89 |
20×10×1 | 20 | 10 | 1 | 0.426 | 2347.42 |
20×10×1.5 | 20 | 10 | 1,5 | 0.605 | 1652.89 |
20×10×2 | 20 | 10 | 2 | 0.762 | 1312.34 |
20×15×1 | 20 | 15 | 1 | 0.505 | 1980.2 |
20×15×1.5 | 20 | 15 | 1,5 | 0.723 | 1383.13 |
20×15×2 | 20 | 15 | 2 | 0.919 | 1088.14 |
20×15×2.5 | 20 | 15 | 2,5 | 1.09 | 917.43 |
25×10×1 | 25 | 10 | 1 | 0.505 | 1980.2 |
25×10×1.5 | 25 | 10 | 1,5 | 0.723 | 1383.13 |
25×10×2 | 25 | 10 | 2 | 0. 919 | 1088.14 |
25×10×2.5 | 25 | 10 | 2,5 | 1.09 | 917.43 |
25×15×1 | 25 | 15 | 1 | 0.583 | 1715.27 |
25×15×1.5 | 25 | 15 | 1,5 | 0.841 | 1189.06 |
25×15×2 | 25 | 15 | 2 | 1.08 | 925.93 |
25×15×2.5 | 25 | 15 | 2,5 | 1.29 | 775.19 |
28×25×1.5 | 28 | 25 | 1,5 | 1.15 | 869.57 |
28×25×2 | 28 | 25 | 2 | 1.49 | 671.14 |
28×25×2.5 | 28 | 25 | 2,5 | 1.8 | 555.56 |
30×10×1 | 30 | 10 | 1 | 0.583 | 1715.27 |
30×10×1.5 | 30 | 10 | 1,5 | 0.841 | 1189.06 |
30×10×2 | 30 | 10 | 2 | 1.08 | 925.93 |
30×10×2. 5 | 30 | 10 | 2,5 | 1.29 | 775.19 |
30×10×3 | 30 | 10 | 3 | 1.48 | 675.68 |
30×15×1 | 30 | 15 | 1 | 0.661 | 1512.86 |
30×15×1.5 | 30 | 15 | 1,5 | 0.959 | 1042.75 |
30×15×2 | 30 | 15 | 2 | 1.23 | 813.01 |
30×15×2.5 | 30 | 15 | 2,5 | 1.48 | 675.68 |
30×15×3 | 30 | 15 | 3 | 1.71 | 584.8 |
30×20×1 | 30 | 20 | 1 | 0.74 | 1351.35 |
30×20×1.5 | 30 | 20 | 1,5 | 1.08 | 925.93 |
30×20×2 | 30 | 20 | 2 | 1.39 | 719.42 |
30×20×2.5 | 30 | 20 | 2,5 | 1.68 | 595.24 |
30×20×3 | 30 | 20 | 3 | 1. 95 | 512.82 |
35×15×1.5 | 35 | 15 | 1,5 | 1.08 | 925.93 |
35×15×2 | 35 | 15 | 2 | 1.39 | 719.42 |
35×15×2.5 | 35 | 15 | 2,5 | 1.68 | 595.24 |
35×15×3 | 35 | 15 | 3 | 1.95 | 512.82 |
35×15×3.5 | 35 | 15 | 3,5 | 2.2 | 454.55 |
35×20×1.5 | 35 | 20 | 1,5 | 1.19 | 840.34 |
35×20×2 | 35 | 20 | 2 | 1.55 | 645.16 |
35×20×2.5 | 35 | 20 | 2,5 | 1.88 | 531.91 |
35×20×3 | 35 | 20 | 3 | 2.19 | 456.62 |
35×20×3.5 | 35 | 20 | 3,5 | 2.47 | 404.86 |
35×25×1.5 | 35 | 25 | 1,5 | 1.31 | 763.36 |
35×25×2 | 35 | 25 | 2 | 1. 7 | 588.24 |
35×25×2.5 | 35 | 25 | 2,5 | 2.07 | 483.09 |
35×25×3 | 35 | 25 | 3 | 2.42 | 413.22 |
35×25×3.5 | 35 | 25 | 3,5 | 2.75 | 363.64 |
40×15×2 | 40 | 15 | 2 | 1.55 | 645.16 |
40×15×2.5 | 40 | 15 | 2,5 | 1.88 | 531.91 |
40×15×3 | 40 | 15 | 3 | 2.19 | 456.62 |
40×15×3.5 | 40 | 15 | 3,5 | 2.47 | 404.86 |
40×15×4 | 40 | 15 | 4 | 2.73 | 366.3 |
40×20×2 | 40 | 20 | 2 | 1.7 | 588.24 |
40×20×2.5 | 40 | 20 | 2,5 | 2.07 | 483.09 |
40×20×3 | 40 | 20 | 3 | 2.42 | 413.22 |
40×20×3.5 | 40 | 20 | 3,5 | 2. 75 | 363.64 |
40×20×4 | 40 | 20 | 4 | 3.05 | 327.87 |
40×25×1.5 | 40 | 25 | 1,5 | 1.43 | 699.3 |
40×25×2 | 40 | 25 | 2 | 1.86 | 537.63 |
40×25×2.5 | 40 | 25 | 2,5 | 2.27 | 440.53 |
40×25×3 | 40 | 25 | 3 | 2.66 | 375.94 |
40×25×3.5 | 40 | 25 | 3,5 | 3.02 | 331.13 |
40×25×4 | 40 | 25 | 4 | 3.36 | 297.62 |
40×28×2 | 40 | 28 | 2 | 1.95 | 512.82 |
40×28×2.5 | 40 | 28 | 2,5 | 2.39 | 418.41 |
40×30×2 | 40 | 30 | 2 | 2.02 | 495.05 |
40×30×2.5 | 40 | 30 | 2,5 | 2.47 | 404.86 |
40×30×3 | 40 | 30 | 3 | 2. 89 | 346.02 |
40×30×3.5 | 40 | 30 | 3,5 | 3.3 | 303.03 |
40×30×4 | 40 | 30 | 4 | 3.68 | 271.74 |
42×20×2 | 42 | 20 | 2 | 1.77 | 564.97 |
42×20×2.5 | 42 | 20 | 2,5 | 2.15 | 465.12 |
42×20×3 | 42 | 20 | 3 | 2.52 | 396.83 |
42×20×3.5 | 42 | 20 | 3,5 | 2.86 | 349.65 |
42×20×4 | 42 | 20 | 4 | 3.17 | 315.46 |
42×30×2 | 42 | 30 | 2 | 2.08 | 480.77 |
42×30×2.5 | 42 | 30 | 2,5 | 2.54 | 393.7 |
42×30×3 | 42 | 30 | 3 | 2.99 | 334.45 |
42×30×3.5 | 42 | 30 | 3,5 | 3.41 | 293.26 |
42×30×4 | 42 | 30 | 4 | 3. 8 | 263.16 |
45×20×2 | 45 | 20 | 2 | 1.86 | 537.63 |
45×20×2.5 | 45 | 20 | 2,5 | 2.27 | 440.53 |
45×20×3 | 45 | 20 | 3 | 2.66 | 375.94 |
45×20×3.5 | 45 | 20 | 3,5 | 3.02 | 331.13 |
45×20×4 | 45 | 20 | 4 | 3.36 | 297.62 |
45×30×2 | 45 | 30 | 2 | 2.17 | 460.83 |
45×30×2.5 | 45 | 30 | 2,5 | 2.66 | 375.94 |
45×30×3 | 45 | 30 | 3 | 3.13 | 319.49 |
45×30×3.5 | 45 | 30 | 3,5 | 3.57 | 280.11 |
45×30×4 | 45 | 30 | 4 | 3.99 | 250.63 |
50×25×2 | 50 | 25 | 2 | 2.17 | 460.83 |
50×25×2.5 | 50 | 25 | 2,5 | 2. 66 | 375.94 |
50×25×3 | 50 | 25 | 3 | 3.13 | 319.49 |
50×25×3.5 | 50 | 25 | 3,5 | 3.57 | 280.11 |
50×25×4 | 50 | 25 | 4 | 3.99 | 250.63 |
50×30×2 | 50 | 30 | 2 | 2.32 | 431.03 |
50×30×2.5 | 50 | 30 | 2,5 | 2.86 | 349.65 |
50×30×3 | 50 | 30 | 3 | 3.36 | 297.62 |
50×30×3.5 | 50 | 30 | 3,5 | 3.85 | 259.74 |
50×30×4 | 50 | 30 | 4 | 4.3 | 232.56 |
50×35×2 | 50 | 35 | 2 | 2.49 | 401.61 |
50×35×2.5 | 50 | 35 | 2,5 | 3.09 | 323.62 |
50×35×3 | 50 | 35 | 3 | 3.6 | 277.78 |
50×35×3.5 | 50 | 35 | 3,5 | 4. 12 | 242.72 |
50×35×4 | 50 | 35 | 4 | 4.62 | 216.45 |
50×40×2 | 50 | 40 | 2 | 2.65 | 377.36 |
50×40×2.5 | 50 | 40 | 2,5 | 3.25 | 307.69 |
50×40×3 | 50 | 40 | 3 | 3.83 | 261.1 |
50×40×3.5 | 50 | 40 | 3,5 | 4.39 | 227.79 |
50×40×4 | 50 | 40 | 4 | 4.93 | 202.84 |
60×25×2.5 | 60 | 25 | 2,5 | 3.05 | 327.87 |
60×25×3 | 60 | 25 | 3 | 3.6 | 277.78 |
60×25×3.5 | 60 | 25 | 3,5 | 4.12 | 242.72 |
60×25×4 | 60 | 25 | 4 | 4.62 | 216.45 |
60×25×5 | 60 | 25 | 5 | 5.55 | 180.18 |
60×30×2.5 | 60 | 30 | 2,5 | 3. 25 | 307.69 |
60×30×3 | 60 | 30 | 3 | 3.83 | 261.1 |
60×30×3.5 | 60 | 30 | 3,5 | 4.39 | 227.79 |
60×30×4 | 60 | 30 | 4 | 4.93 | 202.84 |
60×30×5 | 60 | 30 | 5 | 5.94 | 168.35 |
60×40×3 | 60 | 40 | 3 | 4.3 | 232.56 |
60×40×3.5 | 60 | 40 | 3,5 | 4.94 | 202.43 |
60×40×4 | 60 | 40 | 4 | 5.56 | 179.86 |
60×40×5 | 60 | 40 | 5 | 6.73 | 148.59 |
70×30×3 | 70 | 30 | 3 | 4.3 | 232.56 |
70×30×3.5 | 70 | 30 | 3,5 | 4.94 | 202.43 |
70×30×4 | 70 | 30 | 4 | 5.56 | 179.86 |
70×30×5 | 70 | 30 | 5 | 6. 73 | 148.59 |
70×30×6 | 70 | 30 | 6 | 7.8 | 128.21 |
70×40×3 | 70 | 40 | 3 | 4.78 | 209.21 |
70×40×3.5 | 70 | 40 | 3,5 | 5.49 | 182.15 |
70×40×4 | 70 | 40 | 4 | 6.19 | 161.55 |
70×40×5 | 70 | 40 | 5 | 7.51 | 133.16 |
70×40×6 | 70 | 40 | 6 | 8.75 | 114.29 |
70×50×3 | 70 | 50 | 3 | 5.25 | 190.48 |
70×50×3.5 | 70 | 50 | 3,5 | 6.04 | 165.56 |
70×50×4 | 70 | 50 | 4 | 6.82 | 146.63 |
70×50×5 | 70 | 50 | 5 | 8.3 | 120.48 |
70×50×6 | 70 | 50 | 6 | 9.69 | 103.2 |
70×50×7 | 70 | 50 | 7 | 10. 99 | 90.99 |
80×40×3 | 80 | 40 | 3 | 5.25 | 190.48 |
80×40×3.5 | 80 | 40 | 3,5 | 6.04 | 165.56 |
80×40×4 | 80 | 40 | 4 | 6.82 | 146.63 |
80×40×5 | 80 | 40 | 5 | 8.3 | 120.48 |
80×40×6 | 80 | 40 | 6 | 9.69 | 103.2 |
80×40×7 | 80 | 40 | 7 | 10.99 | 90.99 |
80×50×3 | 80 | 50 | 3 | 5.72 | 174.83 |
80×50×3.5 | 80 | 50 | 3,5 | 6.59 | 151.75 |
80×50×4 | 80 | 50 | 4 | 7.44 | 134.41 |
80×60×3.5 | 80 | 60 | 3,5 | 7.14 | 140.06 |
80×60×4 | 80 | 60 | 4 | 8.07 | 123.92 |
80×60×5 | 80 | 60 | 5 | 9. 87 | 101.32 |
80×60×6 | 80 | 60 | 6 | 11.57 | 86.43 |
80×60×7 | 80 | 60 | 7 | 13.19 | 75.82 |
90×40×3.5 | 90 | 40 | 3,5 | 6.59 | 151.75 |
90×40×4 | 90 | 40 | 4 | 7.44 | 134.41 |
90×40×5 | 90 | 40 | 5 | 9.08 | 110.13 |
90×40×6 | 90 | 40 | 6 | 10.63 | 94.07 |
90×40×7 | 90 | 40 | 7 | 12.09 | 82.71 |
90×50×3 | 90 | 50 | 3 | 6.19 | 161.55 |
90×60×4 | 90 | 60 | 4 | 8.7 | 114.94 |
90×60×5 | 90 | 60 | 5 | 10.65 | 93.9 |
90×60×6 | 90 | 60 | 6 | 12.51 | 79.94 |
90×60×7 | 90 | 60 | 7 | 14. 29 | 69.98 |
100×40×4 | 100 | 40 | 4 | 8.07 | 123.92 |
100×40×5 | 100 | 40 | 5 | 9.87 | 101.32 |
100×40×6 | 100 | 40 | 6 | 11.57 | 86.43 |
100×40×7 | 100 | 40 | 7 | 13.19 | 75.82 |
100×50×4 | 100 | 50 | 4 | 8.7 | 114.94 |
100×50×5 | 100 | 50 | 5 | 10.65 | 93.9 |
100×50×6 | 100 | 50 | 6 | 12.51 | 79.94 |
100×50×7 | 100 | 50 | 7 | 14.29 | 69.98 |
100×70×4 | 100 | 70 | 4 | 9.96 | 100.4 |
100×70×5 | 100 | 70 | 5 | 12.22 | 81.83 |
100×70×6 | 100 | 70 | 6 | 14.4 | 69.44 |
100×70×7 | 100 | 70 | 7 | 16. 48 | 60.68 |
110×40×4 | 110 | 40 | 4 | 8.7 | 114.94 |
110×40×5 | 110 | 40 | 5 | 10.65 | 93.9 |
110×40×6 | 110 | 40 | 6 | 12.51 | 79.94 |
110×40×7 | 110 | 40 | 7 | 14.29 | 69.98 |
110×50×4 | 110 | 50 | 4 | 9.33 | 107.18 |
110×50×5 | 110 | 50 | 5 | 11.44 | 87.41 |
110×50×6 | 110 | 50 | 6 | 13.46 | 74.29 |
110×50×7 | 110 | 50 | 7 | 15.38 | 65.02 |
110×60×4 | 110 | 60 | 4 | 9.96 | 100.4 |
110×60×5 | 110 | 60 | 5 | 12.22 | 81.83 |
110×60×6 | 110 | 60 | 6 | 14.4 | 69.44 |
110×60×7 | 110 | 60 | 7 | 16. 48 | 60.68 |
120×40×5 | 120 | 40 | 5 | 11.44 | 87.41 |
120×40×6 | 120 | 40 | 6 | 13.46 | 74.29 |
120×40×7 | 120 | 40 | 7 | 15.38 | 65.02 |
120×40×8 | 120 | 40 | 8 | 17.22 | 58.07 |
120×60×5 | 120 | 60 | 5 | 13 | 76.92 |
120×60×6 | 120 | 60 | 6 | 15.34 | 65.19 |
120×60×7 | 120 | 60 | 7 | 17.58 | 56.88 |
120×60×8 | 120 | 60 | 8 | 19.73 | 50.68 |
120×80×5 | 120 | 80 | 5 | 14.58 | 68.59 |
120×80×6 | 120 | 80 | 6 | 17.22 | 58.07 |
120×80×7 | 120 | 80 | 7 | 19.78 | 50.56 |
120×80×8 | 120 | 80 | 8 | 22. 25 | 44.94 |
140×60×3 | 140 | 60 | 3 | 9.02 | 110.86 |
140×60×5 | 140 | 60 | 5 | 14.58 | 68.59 |
140×60×6 | 140 | 60 | 6 | 17.22 | 58.07 |
140×60×7 | 140 | 60 | 7 | 19.78 | 50.56 |
140×60×8 | 140 | 60 | 8 | 22.25 | 44.94 |
140×80×5 | 140 | 80 | 5 | 16.15 | 61.92 |
140×80×6 | 140 | 80 | 6 | 19.11 | 52.33 |
140×80×7 | 140 | 80 | 7 | 21.98 | 45.5 |
140×80×8 | 140 | 80 | 8 | 24.76 | 40.39 |
140×120×6 | 140 | 120 | 6 | 22.88 | 43.71 |
140×120×7 | 140 | 120 | 7 | 26.37 | 37.92 |
140×120×8 | 140 | 120 | 8 | 29. 78 | 33.58 |
140×120×9 | 140 | 120 | 9 | 33.1 | 30.21 |
150×60×7 | 150 | 60 | 7 | 20.88 | 47.89 |
150×80×6 | 150 | 80 | 6 | 20.05 | 49.88 |
150×80×7 | 150 | 80 | 7 | 23.08 | 43.33 |
150×80×8 | 150 | 80 | 8 | 26.01 | 38.45 |
150×80×9 | 150 | 80 | 9 | 28.86 | 34.65 |
150×80×10 | 150 | 80 | 10 | 31.62 | 31.63 |
150×100×6 | 150 | 100 | 6 | 21.93 | 45.6 |
150×100×7 | 150 | 100 | 7 | 25.28 | 39.56 |
150×100×8 | 150 | 100 | 8 | 28.53 | 35.05 |
150×100×9 | 150 | 100 | 9 | 31.69 | 31.56 |
150×100×10 | 150 | 100 | 10 | 34. 76 | 28.77 |
160×130×8 | 160 | 130 | 8 | 33.55 | 29.81 |
180×80×7 | 180 | 80 | 7 | 26.37 | 37.92 |
180×80×8 | 180 | 80 | 8 | 29.78 | 33.58 |
180×80×9 | 180 | 80 | 9 | 33.1 | 30.21 |
180×80×10 | 180 | 80 | 10 | 36.33 | 27.53 |
180×80×12 | 180 | 80 | 12 | 42.52 | 23.52 |
180×100×8 | 180 | 100 | 8 | 32.29 | 30.97 |
180×100×9 | 180 | 100 | 9 | 35.93 | 27.83 |
180×100×10 | 180 | 100 | 10 | 39.47 | 25.34 |
180×100×12 | 180 | 100 | 12 | 46.29 | 21.6 |
180×145×20 | 180 | 145 | 20 | 84.1 | 11.89 |
180×150×8 | 180 | 150 | 8 | 38. 57 | 25.93 |
180×150×9 | 180 | 150 | 9 | 42.99 | 23.26 |
180×150×10 | 180 | 150 | 10 | 47.32 | 21.13 |
180×150×12 | 180 | 150 | 12 | 55.71 | 17.95 |
190×120×12 | 190 | 120 | 12 | 51.94 | 19.25 |
196×170×18 | 196 | 170 | 18 | 88.99 | 11.24 |
200×120×8 | 200 | 120 | 8 | 37.32 | 26.8 |
230×100×8 | 230 | 100 | 8 | 38.57 | 25.93 |
Вес профильной трубы – калькулятор, таблицы
Расчет массы профильной трубы
Формула для расчета веса одного погонного метра квадратной трубы:
m =
× 0.0157 × t × (2 × a – 2.86 × t)
ρ – плотность металла, кг/м3
a – сторона трубы (мм)
t – толщина стенки (мм)
Прямоугольной трубы:
m =
× 0. 0157 × t × (a + b – 2.86 × t)
ρ – плотность металла, кг/м3
a, b – стороны трубы (мм)
t – толщина стенки (мм)
Таблицы размеров и веса профильных труб
ГОСТ 8639-82 – Трубы стальные квадратные
Наименование трубы | a | b | t | Вес метра, кг | Метров в тонне |
---|---|---|---|---|---|
Труба 10×1 | 10 | 10 | 1 | 0.269 | 3717.47 |
Труба 15×1 | 15 | 15 | 1 | 0.426 | 2347.42 |
Труба 15×1.5 | 15 | 15 | 1. 5 | 0.605 | 1652.89 |
Труба 20×1 | 20 | 20 | 1 | 0.583 | 1715.27 |
Труба 20×1.5 | 20 | 20 | 1.5 | 0.841 | 1189.06 |
Труба 20×2 | 20 | 20 | 2 | 1.075 | 930.23 |
Труба 25×1 | 25 | 25 | 1 | 0.74 | 1351.35 |
Труба 25×1.5 | 25 | 25 | 1. 5 | 1.07 | 934.58 |
Труба 25×2 | 25 | 25 | 2 | 1.39 | 719.42 |
Труба 25×2.5 | 25 | 25 | 2.5 | 1.68 | 595.24 |
Труба 25×3 | 25 | 25 | 3 | 1.95 | 512.82 |
Труба 30×2 | 30 | 30 | 2 | 1.7 | 588.24 |
Труба 30×2.5 | 30 | 30 | 2. 5 | 2.07 | 483.09 |
Труба 30×3 | 30 | 30 | 3 | 2.42 | 413.22 |
Труба 30×3.5 | 30 | 30 | 3.5 | 2.75 | 363.64 |
Труба 30×4 | 30 | 30 | 4 | 3.04 | 328.95 |
Труба 32×4 | 32 | 32 | 4 | 3.3 | 303.03 |
Труба 35×2 | 35 | 35 | 2 | 2. 02 | 495.05 |
Труба 35×2.5 | 35 | 35 | 2.5 | 2.46 | 406.5 |
Труба 35×3 | 35 | 35 | 3 | 2.89 | 346.02 |
Труба 35×3.5 | 35 | 35 | 3.5 | 3.3 | 303.03 |
Труба 35×4 | 35 | 35 | 4 | 3.67 | 272.48 |
Труба 35×5 | 35 | 35 | 5 | 4. 37 | 228.83 |
Труба 36×4 | 36 | 36 | 4 | 3.8 | 263.16 |
Труба 40×2 | 40 | 40 | 2 | 2.33 | 429.18 |
Труба 40×2.5 | 40 | 40 | 2.5 | 2.85 | 350.88 |
Труба 40×3 | 40 | 40 | 3 | 3.36 | 297.62 |
Труба 40×3.5 | 40 | 40 | 3. 5 | 3.85 | 259.74 |
Труба 40×4 | 40 | 40 | 4 | 4.3 | 232.56 |
Труба 40×5 | 40 | 40 | 5 | 5.16 | 193.8 |
Труба 40×6 | 40 | 40 | 6 | 5.92 | 168.92 |
Труба 42×3 | 42 | 42 | 3 | 3.55 | 281.69 |
Труба 42×3.5 | 42 | 42 | 3. 5 | 4.07 | 245.7 |
Труба 42×4 | 42 | 42 | 4 | 4.56 | 219.3 |
Труба 42×5 | 42 | 42 | 5 | 5.47 | 182.82 |
Труба 42×6 | 42 | 42 | 6 | 6.3 | 158.73 |
Труба 45×3 | 45 | 45 | 3 | 3.83 | 261.1 |
Труба 45×3.5 | 45 | 45 | 3. 5 | 4.4 | 227.27 |
Труба 45×4 | 45 | 45 | 4 | 4.93 | 202.84 |
Труба 45×5 | 45 | 45 | 5 | 5.94 | 168.35 |
Труба 45×6 | 45 | 45 | 6 | 6.86 | 145.77 |
Труба 45×7 | 45 | 45 | 7 | 7.69 | 130.04 |
Труба 45×8 | 45 | 45 | 8 | 8. 43 | 118.62 |
Труба 50×3 | 50 | 50 | 3 | 4.31 | 232.02 |
Труба 50×3.5 | 50 | 50 | 3.5 | 4.94 | 202.43 |
Труба 50×4 | 50 | 50 | 4 | 5.56 | 179.86 |
Труба 50×5 | 50 | 50 | 5 | 6.73 | 148.59 |
Труба 50×6 | 50 | 50 | 6 | 7. 8 | 128.21 |
Труба 50×7 | 50 | 50 | 7 | 8.79 | 113.77 |
Труба 50×8 | 50 | 50 | 8 | 9.69 | 103.2 |
Труба 60×3.5 | 60 | 60 | 3.5 | 6.04 | 165.56 |
Труба 60×4 | 60 | 60 | 4 | 6.82 | 146.63 |
Труба 60×5 | 60 | 60 | 5 | 8. 3 | 120.48 |
Труба 60×6 | 60 | 60 | 6 | 9.69 | 103.2 |
Труба 60×7 | 60 | 60 | 7 | 11 | 90.91 |
Труба 60×8 | 60 | 60 | 8 | 12.2 | 81.97 |
Труба 65×6 | 65 | 65 | 6 | 10.63 | 94.07 |
Труба 70×4 | 70 | 70 | 4 | 8. 07 | 123.92 |
Труба 70×5 | 70 | 70 | 5 | 9.87 | 101.32 |
Труба 70×6 | 70 | 70 | 6 | 11.57 | 86.43 |
Труба 70×7 | 70 | 70 | 7 | 13.19 | 75.82 |
Труба 70×8 | 70 | 70 | 8 | 14.71 | 67.98 |
Труба 80×4 | 80 | 80 | 4 | 9. 33 | 107.18 |
Труба 80×5 | 80 | 80 | 5 | 11.44 | 87.41 |
Труба 80×6 | 80 | 80 | 6 | 13.46 | 74.29 |
Труба 80×8 | 80 | 80 | 8 | 17.22 | 58.07 |
Труба 90×5 | 90 | 90 | 5 | 13 | 76.92 |
Труба 90×6 | 90 | 90 | 6 | 15. 34 | 65.19 |
Труба 90×7 | 90 | 90 | 7 | 17.58 | 56.88 |
Труба 90×8 | 90 | 90 | 8 | 19.73 | 50.68 |
Труба 100×6 | 100 | 100 | 6 | 17.22 | 58.07 |
Труба 100×7 | 100 | 100 | 7 | 19.78 | 50.56 |
Труба 100×8 | 100 | 100 | 8 | 22. 25 | 44.94 |
Труба 100×9 | 100 | 100 | 9 | 24.62 | 40.62 |
Труба 110×6 | 110 | 110 | 6 | 19.11 | 52.33 |
Труба 110×7 | 110 | 110 | 7 | 21.98 | 45.5 |
Труба 110×8 | 110 | 110 | 8 | 24.76 | 40.39 |
Труба 110×9 | 110 | 110 | 9 | 27. 45 | 36.43 |
Труба 120×6 | 120 | 120 | 6 | 20.99 | 47.64 |
Труба 120×7 | 120 | 120 | 7 | 24.18 | 41.36 |
Труба 120×8 | 120 | 120 | 8 | 27.27 | 36.67 |
Труба 120×9 | 120 | 120 | 9 | 30.28 | 33.03 |
Труба 140×6 | 140 | 140 | 6 | 24. 76 | 40.39 |
Труба 140×7 | 140 | 140 | 7 | 28.57 | 35 |
Труба 140×8 | 140 | 140 | 8 | 32.29 | 30.97 |
Труба 140×9 | 140 | 140 | 9 | 35.93 | 27.83 |
Труба 150×7 | 150 | 150 | 7 | 30.77 | 32.5 |
Труба 150×8 | 150 | 150 | 8 | 34. 81 | 28.73 |
Труба 150×9 | 150 | 150 | 9 | 38.75 | 25.81 |
Труба 150×10 | 150 | 150 | 10 | 42.61 | 23.47 |
Труба 180×8 | 180 | 180 | 8 | 42.34 | 23.62 |
Труба 180×9 | 180 | 180 | 9 | 47.23 | 21.17 |
Труба 180×10 | 180 | 180 | 10 | 52. 03 | 19.22 |
Труба 180×12 | 180 | 180 | 12 | 61.36 | 16.3 |
Труба 180×14 | 180 | 180 | 14 | 70.33 | 14.22 |
ГОСТ 8645-68 – Трубы стальные прямоугольные
Наименование трубы | a | b | t | Вес метра, кг | Метров в тонне |
---|---|---|---|---|---|
Труба 15×10×1 | 15 | 10 | 1 | 0.348 | 2873.56 |
Труба 15×10×1. 5 | 15 | 10 | 1.5 | 0.488 | 2049.18 |
Труба 15×10×2 | 15 | 10 | 2 | 0.605 | 1652.89 |
Труба 20×10×1 | 20 | 10 | 1 | 0.426 | 2347.42 |
Труба 20×10×1.5 | 20 | 10 | 1.5 | 0.605 | 1652.89 |
Труба 20×10×2 | 20 | 10 | 2 | 0.762 | 1312. 34 |
Труба 20×15×1 | 20 | 15 | 1 | 0.505 | 1980.2 |
Труба 20×15×1.5 | 20 | 15 | 1.5 | 0.723 | 1383.13 |
Труба 20×15×2 | 20 | 15 | 2 | 0.919 | 1088.14 |
Труба 20×15×2.5 | 20 | 15 | 2.5 | 1.09 | 917.43 |
Труба 25×10×1 | 25 | 10 | 1 | 0. 505 | 1980.2 |
Труба 25×10×1.5 | 25 | 10 | 1.5 | 0.723 | 1383.13 |
Труба 25×10×2 | 25 | 10 | 2 | 0.919 | 1088.14 |
Труба 25×10×2.5 | 25 | 10 | 2.5 | 1.09 | 917.43 |
Труба 25×15×1 | 25 | 15 | 1 | 0.583 | 1715.27 |
Труба 25×15×1.5 | 25 | 15 | 1. 5 | 0.841 | 1189.06 |
Труба 25×15×2 | 25 | 15 | 2 | 1.08 | 925.93 |
Труба 25×15×2.5 | 25 | 15 | 2.5 | 1.29 | 775.19 |
Труба 28×25×1.5 | 28 | 25 | 1.5 | 1.15 | 869.57 |
Труба 28×25×2 | 28 | 25 | 2 | 1.49 | 671.14 |
Труба 28×25×2.5 | 28 | 25 | 2. 5 | 1.8 | 555.56 |
Труба 30×10×1 | 30 | 10 | 1 | 0.583 | 1715.27 |
Труба 30×10×1.5 | 30 | 10 | 1.5 | 0.841 | 1189.06 |
Труба 30×10×2 | 30 | 10 | 2 | 1.08 | 925.93 |
Труба 30×10×2.5 | 30 | 10 | 2.5 | 1.29 | 775.19 |
Труба 30×10×3 | 30 | 10 | 3 | 1. 48 | 675.68 |
Труба 30×15×1 | 30 | 15 | 1 | 0.661 | 1512.86 |
Труба 30×15×1.5 | 30 | 15 | 1.5 | 0.959 | 1042.75 |
Труба 30×15×2 | 30 | 15 | 2 | 1.23 | 813.01 |
Труба 30×15×2.5 | 30 | 15 | 2.5 | 1.48 | 675.68 |
Труба 30×15×3 | 30 | 15 | 3 | 1. 71 | 584.8 |
Труба 30×20×1 | 30 | 20 | 1 | 0.74 | 1351.35 |
Труба 30×20×1.5 | 30 | 20 | 1.5 | 1.08 | 925.93 |
Труба 30×20×2 | 30 | 20 | 2 | 1.39 | 719.42 |
Труба 30×20×2.5 | 30 | 20 | 2.5 | 1.68 | 595.24 |
Труба 30×20×3 | 30 | 20 | 3 | 1. 95 | 512.82 |
Труба 35×15×1.5 | 35 | 15 | 1.5 | 1.08 | 925.93 |
Труба 35×15×2 | 35 | 15 | 2 | 1.39 | 719.42 |
Труба 35×15×2.5 | 35 | 15 | 2.5 | 1.68 | 595.24 |
Труба 35×15×3 | 35 | 15 | 3 | 1.95 | 512.82 |
Труба 35×15×3.5 | 35 | 15 | 3. 5 | 2.2 | 454.55 |
Труба 35×20×1.5 | 35 | 20 | 1.5 | 1.19 | 840.34 |
Труба 35×20×2 | 35 | 20 | 2 | 1.55 | 645.16 |
Труба 35×20×2.5 | 35 | 20 | 2.5 | 1.88 | 531.91 |
Труба 35×20×3 | 35 | 20 | 3 | 2.19 | 456.62 |
Труба 35×20×3.5 | 35 | 20 | 3. 5 | 2.47 | 404.86 |
Труба 35×25×1.5 | 35 | 25 | 1.5 | 1.31 | 763.36 |
Труба 35×25×2 | 35 | 25 | 2 | 1.7 | 588.24 |
Труба 35×25×2.5 | 35 | 25 | 2.5 | 2.07 | 483.09 |
Труба 35×25×3 | 35 | 25 | 3 | 2.42 | 413.22 |
Труба 35×25×3.5 | 35 | 25 | 3. 5 | 2.75 | 363.64 |
Труба 40×15×2 | 40 | 15 | 2 | 1.55 | 645.16 |
Труба 40×15×2.5 | 40 | 15 | 2.5 | 1.88 | 531.91 |
Труба 40×15×3 | 40 | 15 | 3 | 2.19 | 456.62 |
Труба 40×15×3.5 | 40 | 15 | 3.5 | 2.47 | 404.86 |
Труба 40×15×4 | 40 | 15 | 4 | 2. 73 | 366.3 |
Труба 40×20×2 | 40 | 20 | 2 | 1.7 | 588.24 |
Труба 40×20×2.5 | 40 | 20 | 2.5 | 2.07 | 483.09 |
Труба 40×20×3 | 40 | 20 | 3 | 2.42 | 413.22 |
Труба 40×20×3.5 | 40 | 20 | 3.5 | 2.75 | 363.64 |
Труба 40×20×4 | 40 | 20 | 4 | 3. 05 | 327.87 |
Труба 40×25×1.5 | 40 | 25 | 1.5 | 1.43 | 699.3 |
Труба 40×25×2 | 40 | 25 | 2 | 1.86 | 537.63 |
Труба 40×25×2.5 | 40 | 25 | 2.5 | 2.27 | 440.53 |
Труба 40×25×3 | 40 | 25 | 3 | 2.66 | 375.94 |
Труба 40×25×3.5 | 40 | 25 | 3. 5 | 3.02 | 331.13 |
Труба 40×25×4 | 40 | 25 | 4 | 3.36 | 297.62 |
Труба 40×28×2 | 40 | 28 | 2 | 1.95 | 512.82 |
Труба 40×28×2.5 | 40 | 28 | 2.5 | 2.39 | 418.41 |
Труба 40×30×2 | 40 | 30 | 2 | 2.02 | 495.05 |
Труба 40×30×2.5 | 40 | 30 | 2. 5 | 2.47 | 404.86 |
Труба 40×30×3 | 40 | 30 | 3 | 2.89 | 346.02 |
Труба 40×30×3.5 | 40 | 30 | 3.5 | 3.3 | 303.03 |
Труба 40×30×4 | 40 | 30 | 4 | 3.68 | 271.74 |
Труба 42×20×2 | 42 | 20 | 2 | 1.77 | 564.97 |
Труба 42×20×2.5 | 42 | 20 | 2. 5 | 2.15 | 465.12 |
Труба 42×20×3 | 42 | 20 | 3 | 2.52 | 396.83 |
Труба 42×20×3.5 | 42 | 20 | 3.5 | 2.86 | 349.65 |
Труба 42×20×4 | 42 | 20 | 4 | 3.17 | 315.46 |
Труба 42×30×2 | 42 | 30 | 2 | 2.08 | 480.77 |
Труба 42×30×2.5 | 42 | 30 | 2. 5 | 2.54 | 393.7 |
Труба 42×30×3 | 42 | 30 | 3 | 2.99 | 334.45 |
Труба 42×30×3.5 | 42 | 30 | 3.5 | 3.41 | 293.26 |
Труба 42×30×4 | 42 | 30 | 4 | 3.8 | 263.16 |
Труба 45×20×2 | 45 | 20 | 2 | 1.86 | 537.63 |
Труба 45×20×2.5 | 45 | 20 | 2. 5 | 2.27 | 440.53 |
Труба 45×20×3 | 45 | 20 | 3 | 2.66 | 375.94 |
Труба 45×20×3.5 | 45 | 20 | 3.5 | 3.02 | 331.13 |
Труба 45×20×4 | 45 | 20 | 4 | 3.36 | 297.62 |
Труба 45×30×2 | 45 | 30 | 2 | 2.17 | 460.83 |
Труба 45×30×2.5 | 45 | 30 | 2. 5 | 2.66 | 375.94 |
Труба 45×30×3 | 45 | 30 | 3 | 3.13 | 319.49 |
Труба 45×30×3.5 | 45 | 30 | 3.5 | 3.57 | 280.11 |
Труба 45×30×4 | 45 | 30 | 4 | 3.99 | 250.63 |
Труба 50×25×2 | 50 | 25 | 2 | 2.17 | 460.83 |
Труба 50×25×2.5 | 50 | 25 | 2. 5 | 2.66 | 375.94 |
Труба 50×25×3 | 50 | 25 | 3 | 3.13 | 319.49 |
Труба 50×25×3.5 | 50 | 25 | 3.5 | 3.57 | 280.11 |
Труба 50×25×4 | 50 | 25 | 4 | 3.99 | 250.63 |
Труба 50×30×2 | 50 | 30 | 2 | 2.32 | 431.03 |
Труба 50×30×2.5 | 50 | 30 | 2. 5 | 2.86 | 349.65 |
Труба 50×30×3 | 50 | 30 | 3 | 3.36 | 297.62 |
Труба 50×30×3.5 | 50 | 30 | 3.5 | 3.85 | 259.74 |
Труба 50×30×4 | 50 | 30 | 4 | 4.3 | 232.56 |
Труба 50×35×2 | 50 | 35 | 2 | 2.49 | 401.61 |
Труба 50×35×2.5 | 50 | 35 | 2. 5 | 3.09 | 323.62 |
Труба 50×35×3 | 50 | 35 | 3 | 3.6 | 277.78 |
Труба 50×35×3.5 | 50 | 35 | 3.5 | 4.12 | 242.72 |
Труба 50×35×4 | 50 | 35 | 4 | 4.62 | 216.45 |
Труба 50×40×2 | 50 | 40 | 2 | 2.65 | 377.36 |
Труба 50×40×2.5 | 50 | 40 | 2. 5 | 3.25 | 307.69 |
Труба 50×40×3 | 50 | 40 | 3 | 3.83 | 261.1 |
Труба 50×40×3.5 | 50 | 40 | 3.5 | 4.39 | 227.79 |
Труба 50×40×4 | 50 | 40 | 4 | 4.93 | 202.84 |
Труба 60×25×2.5 | 60 | 25 | 2.5 | 3.05 | 327.87 |
Труба 60×25×3 | 60 | 25 | 3 | 3. 6 | 277.78 |
Труба 60×25×3.5 | 60 | 25 | 3.5 | 4.12 | 242.72 |
Труба 60×25×4 | 60 | 25 | 4 | 4.62 | 216.45 |
Труба 60×25×5 | 60 | 25 | 5 | 5.55 | 180.18 |
Труба 60×30×2.5 | 60 | 30 | 2.5 | 3.25 | 307.69 |
Труба 60×30×3 | 60 | 30 | 3 | 3. 83 | 261.1 |
Труба 60×30×3.5 | 60 | 30 | 3.5 | 4.39 | 227.79 |
Труба 60×30×4 | 60 | 30 | 4 | 4.93 | 202.84 |
Труба 60×30×5 | 60 | 30 | 5 | 5.94 | 168.35 |
Труба 60×40×3 | 60 | 40 | 3 | 4.3 | 232.56 |
Труба 60×40×3.5 | 60 | 40 | 3. 5 | 4.94 | 202.43 |
Труба 60×40×4 | 60 | 40 | 4 | 5.56 | 179.86 |
Труба 60×40×5 | 60 | 40 | 5 | 6.73 | 148.59 |
Труба 70×30×3 | 70 | 30 | 3 | 4.3 | 232.56 |
Труба 70×30×3.5 | 70 | 30 | 3.5 | 4.94 | 202.43 |
Труба 70×30×4 | 70 | 30 | 4 | 5. 56 | 179.86 |
Труба 70×30×5 | 70 | 30 | 5 | 6.73 | 148.59 |
Труба 70×30×6 | 70 | 30 | 6 | 7.8 | 128.21 |
Труба 70×40×3 | 70 | 40 | 3 | 4.78 | 209.21 |
Труба 70×40×3.5 | 70 | 40 | 3.5 | 5.49 | 182.15 |
Труба 70×40×4 | 70 | 40 | 4 | 6. 19 | 161.55 |
Труба 70×40×5 | 70 | 40 | 5 | 7.51 | 133.16 |
Труба 70×40×6 | 70 | 40 | 6 | 8.75 | 114.29 |
Труба 70×50×3 | 70 | 50 | 3 | 5.25 | 190.48 |
Труба 70×50×3.5 | 70 | 50 | 3.5 | 6.04 | 165.56 |
Труба 70×50×4 | 70 | 50 | 4 | 6. 82 | 146.63 |
Труба 70×50×5 | 70 | 50 | 5 | 8.3 | 120.48 |
Труба 70×50×6 | 70 | 50 | 6 | 9.69 | 103.2 |
Труба 70×50×7 | 70 | 50 | 7 | 10.99 | 90.99 |
Труба 80×40×3 | 80 | 40 | 3 | 5.25 | 190.48 |
Труба 80×40×3.5 | 80 | 40 | 3. 5 | 6.04 | 165.56 |
Труба 80×40×4 | 80 | 40 | 4 | 6.82 | 146.63 |
Труба 80×40×5 | 80 | 40 | 5 | 8.3 | 120.48 |
Труба 80×40×6 | 80 | 40 | 6 | 9.69 | 103.2 |
Труба 80×40×7 | 80 | 40 | 7 | 10.99 | 90.99 |
Труба 80×50×3 | 80 | 50 | 3 | 5. 72 | 174.83 |
Труба 80×50×3.5 | 80 | 50 | 3.5 | 6.59 | 151.75 |
Труба 80×50×4 | 80 | 50 | 4 | 7.44 | 134.41 |
Труба 80×60×3.5 | 80 | 60 | 3.5 | 7.14 | 140.06 |
Труба 80×60×4 | 80 | 60 | 4 | 8.07 | 123.92 |
Труба 80×60×5 | 80 | 60 | 5 | 9. 87 | 101.32 |
Труба 80×60×6 | 80 | 60 | 6 | 11.57 | 86.43 |
Труба 80×60×7 | 80 | 60 | 7 | 13.19 | 75.82 |
Труба 90×40×3.5 | 90 | 40 | 3.5 | 6.59 | 151.75 |
Труба 90×40×4 | 90 | 40 | 4 | 7.44 | 134.41 |
Труба 90×40×5 | 90 | 40 | 5 | 9. 08 | 110.13 |
Труба 90×40×6 | 90 | 40 | 6 | 10.63 | 94.07 |
Труба 90×40×7 | 90 | 40 | 7 | 12.09 | 82.71 |
Труба 90×50×3 | 90 | 50 | 3 | 6.19 | 161.55 |
Труба 90×60×4 | 90 | 60 | 4 | 8.7 | 114.94 |
Труба 90×60×5 | 90 | 60 | 5 | 10. 65 | 93.9 |
Труба 90×60×6 | 90 | 60 | 6 | 12.51 | 79.94 |
Труба 90×60×7 | 90 | 60 | 7 | 14.29 | 69.98 |
Труба 100×40×4 | 100 | 40 | 4 | 8.07 | 123.92 |
Труба 100×40×5 | 100 | 40 | 5 | 9.87 | 101.32 |
Труба 100×40×6 | 100 | 40 | 6 | 11. 57 | 86.43 |
Труба 100×40×7 | 100 | 40 | 7 | 13.19 | 75.82 |
Труба 100×50×4 | 100 | 50 | 4 | 8.7 | 114.94 |
Труба 100×50×5 | 100 | 50 | 5 | 10.65 | 93.9 |
Труба 100×50×6 | 100 | 50 | 6 | 12.51 | 79.94 |
Труба 100×50×7 | 100 | 50 | 7 | 14. 29 | 69.98 |
Труба 100×70×4 | 100 | 70 | 4 | 9.96 | 100.4 |
Труба 100×70×5 | 100 | 70 | 5 | 12.22 | 81.83 |
Труба 100×70×6 | 100 | 70 | 6 | 14.4 | 69.44 |
Труба 100×70×7 | 100 | 70 | 7 | 16.48 | 60.68 |
Труба 110×40×4 | 110 | 40 | 4 | 8. 7 | 114.94 |
Труба 110×40×5 | 110 | 40 | 5 | 10.65 | 93.9 |
Труба 110×40×6 | 110 | 40 | 6 | 12.51 | 79.94 |
Труба 110×40×7 | 110 | 40 | 7 | 14.29 | 69.98 |
Труба 110×50×4 | 110 | 50 | 4 | 9.33 | 107.18 |
Труба 110×50×5 | 110 | 50 | 5 | 11. 44 | 87.41 |
Труба 110×50×6 | 110 | 50 | 6 | 13.46 | 74.29 |
Труба 110×50×7 | 110 | 50 | 7 | 15.38 | 65.02 |
Труба 110×60×4 | 110 | 60 | 4 | 9.96 | 100.4 |
Труба 110×60×5 | 110 | 60 | 5 | 12.22 | 81.83 |
Труба 110×60×6 | 110 | 60 | 6 | 14. 4 | 69.44 |
Труба 110×60×7 | 110 | 60 | 7 | 16.48 | 60.68 |
Труба 120×40×5 | 120 | 40 | 5 | 11.44 | 87.41 |
Труба 120×40×6 | 120 | 40 | 6 | 13.46 | 74.29 |
Труба 120×40×7 | 120 | 40 | 7 | 15.38 | 65.02 |
Труба 120×40×8 | 120 | 40 | 8 | 17. 22 | 58.07 |
Труба 120×60×5 | 120 | 60 | 5 | 13 | 76.92 |
Труба 120×60×6 | 120 | 60 | 6 | 15.34 | 65.19 |
Труба 120×60×7 | 120 | 60 | 7 | 17.58 | 56.88 |
Труба 120×60×8 | 120 | 60 | 8 | 19.73 | 50.68 |
Труба 120×80×5 | 120 | 80 | 5 | 14. 58 | 68.59 |
Труба 120×80×6 | 120 | 80 | 6 | 17.22 | 58.07 |
Труба 120×80×7 | 120 | 80 | 7 | 19.78 | 50.56 |
Труба 120×80×8 | 120 | 80 | 8 | 22.25 | 44.94 |
Труба 140×60×3 | 140 | 60 | 3 | 9.02 | 110.86 |
Труба 140×60×5 | 140 | 60 | 5 | 14. 58 | 68.59 |
Труба 140×60×6 | 140 | 60 | 6 | 17.22 | 58.07 |
Труба 140×60×7 | 140 | 60 | 7 | 19.78 | 50.56 |
Труба 140×60×8 | 140 | 60 | 8 | 22.25 | 44.94 |
Труба 140×80×5 | 140 | 80 | 5 | 16.15 | 61.92 |
Труба 140×80×6 | 140 | 80 | 6 | 19. 11 | 52.33 |
Труба 140×80×7 | 140 | 80 | 7 | 21.98 | 45.5 |
Труба 140×80×8 | 140 | 80 | 8 | 24.76 | 40.39 |
Труба 140×120×6 | 140 | 120 | 6 | 22.88 | 43.71 |
Труба 140×120×7 | 140 | 120 | 7 | 26.37 | 37.92 |
Труба 140×120×8 | 140 | 120 | 8 | 29. 78 | 33.58 |
Труба 140×120×9 | 140 | 120 | 9 | 33.1 | 30.21 |
Труба 150×60×7 | 150 | 60 | 7 | 20.88 | 47.89 |
Труба 150×80×6 | 150 | 80 | 6 | 20.05 | 49.88 |
Труба 150×80×7 | 150 | 80 | 7 | 23.08 | 43.33 |
Труба 150×80×8 | 150 | 80 | 8 | 26. 01 | 38.45 |
Труба 150×80×9 | 150 | 80 | 9 | 28.86 | 34.65 |
Труба 150×80×10 | 150 | 80 | 10 | 31.62 | 31.63 |
Труба 150×100×6 | 150 | 100 | 6 | 21.93 | 45.6 |
Труба 150×100×7 | 150 | 100 | 7 | 25.28 | 39.56 |
Труба 150×100×8 | 150 | 100 | 8 | 28. 53 | 35.05 |
Труба 150×100×9 | 150 | 100 | 9 | 31.69 | 31.56 |
Труба 150×100×10 | 150 | 100 | 10 | 34.76 | 28.77 |
Труба 160×130×8 | 160 | 130 | 8 | 33.55 | 29.81 |
Труба 180×80×7 | 180 | 80 | 7 | 26.37 | 37.92 |
Труба 180×80×8 | 180 | 80 | 8 | 29. 78 | 33.58 |
Труба 180×80×9 | 180 | 80 | 9 | 33.1 | 30.21 |
Труба 180×80×10 | 180 | 80 | 10 | 36.33 | 27.53 |
Труба 180×80×12 | 180 | 80 | 12 | 42.52 | 23.52 |
Труба 180×100×8 | 180 | 100 | 8 | 32.29 | 30.97 |
Труба 180×100×9 | 180 | 100 | 9 | 35. 93 | 27.83 |
Труба 180×100×10 | 180 | 100 | 10 | 39.47 | 25.34 |
Труба 180×100×12 | 180 | 100 | 12 | 46.29 | 21.6 |
Труба 180×145×20 | 180 | 145 | 20 | 84.1 | 11.89 |
Труба 180×150×8 | 180 | 150 | 8 | 38.57 | 25.93 |
Труба 180×150×9 | 180 | 150 | 9 | 42. 99 | 23.26 |
Труба 180×150×10 | 180 | 150 | 10 | 47.32 | 21.13 |
Труба 180×150×12 | 180 | 150 | 12 | 55.71 | 17.95 |
Труба 190×120×12 | 190 | 120 | 12 | 51.94 | 19.25 |
Труба 196×170×18 | 196 | 170 | 18 | 88.99 | 11.24 |
Труба 200×120×8 | 200 | 120 | 8 | 37. 32 | 26.8 |
Труба 230×100×8 | 230 | 100 | 8 | 38.57 | 25.93 |
Профильная труба является продуктом металлопроката. Она сделана полой внутри. Длина изделия сильно превышает сторону изделия. Профильные трубы делают различных геометрических форм. Часто встречаются квадратные и прямоугольные в разрезе изделия.
Данные изделия имеют высокую прочность и устойчивость к изгибу. Качественные характеристики достигнуты за счет применения ребер жесткости. Профильный трубный прокат используется повсеместно. Они применяются как несущие элементы конструкции. Их применяют в строительстве, начиная от установки заборов и ограждения, заканчивая армированием окон из металлопластика и т.д. Также можно использовать для создания щитов рекламы, при производстве мебели, изготовлении декора и т. д.
Здесь вы можете рассчитать вес профильной трубы, используя калькулятор. Введите нужные параметры изделия, а также значения, установленные ГОСТ (указаны ниже).
Сортамент профильной трубы — ООО «Металл Сервис»
Данные по весу и упаковке профильных труб:
Труба | Толщина, мм | Длина трубы м | Норма кг/м.п | Кол-во труб в пачке (шт) | Вес палеты тн |
30х30 | 1,5 | 6 | 1,31 | 252 | 1,980 |
30х30 | 2 | 6 | 1,70 | 216 | 2,200 |
40х20 | 1,5 | 6 | 1,31 | 252 | 1,980 |
40х20 | 2 | 6 | 1,70 | 224 | 2,280 |
40х25 | 1,5 | 6 | 1,43 | 224 | 1,920 |
40х25 | 2 | 6 | 1,86 | 210 | 2,340 |
50х25 | 1,5 | 6 | 1,67 | 176 | 1,760 |
50х25 | 2 | 6 | 2,17 | 165 | 2,150 |
40х40 | 1,5 | 6 | 1,78 | 140 | 1,495 |
40х40 | 1,8 | 6 | 2,12 | 168 | 2,137 |
40х40 | 2 | 6 | 2,33 | 140 | 1,957 |
40х40 | 2,5 | 6 | 2,85 | 112 | 1,915 |
40х40 | 3 | 6 | 3,36 | 112 | 2,260 |
50х50 | 1,5 | 6 | 2,25 | 110 | 1,485 |
50х50 | 1,8 | 6 | 2,68 | 110 | 1,769 |
50х50 | 2 | 6 | 2,96 | 110 | 1,950 |
50х50 | 2,5 | 6 | 3,64 | 110 | 2,402 |
50х50 | 3 | 6 | 4,31 | 99 | 2,560 |
50х50 | 4 | 6 | 5,56 | 110 | 3,670 |
60х40 | 1,5 | 6 | 2,25 | 108 | 1,450 |
60х40 | 1,8 | 6 | 2,68 | 108 | 1,737 |
60х40 | 2 | 6 | 2,96 | 108 | 1,920 |
60х40 | 2,5 | 6 | 3,64 | 99 | 2,162 |
60х40 | 3 | 6 | 4,30 | 99 | 2,550 |
60х40 | 4 | 6 | 5,56 | 108 | 3,603 |
60х30 | 2 | 6 | 2,65 | 144 | 2,290 |
60х30 | 3 | 6 | 3,83 | 144 | 3,310 |
60х30 | 4 | 6 | 4,93 | 144 | 4,260 |
60х60 | 1,5 | 6 | 2,72 | 90 | 1,469 |
60х60 | 1,8 | 6 | 3,25 | 90 | 1,755 |
60х60 | 2 | 6 | 3,59 | 90 | 1,940 |
60х60 | 3 | 6 | 5,25 | 90 | 2,840 |
60х60 | 4 | 6 | 6,82 | 90 | 3,680 |
80х80 | 2 | 12 | 4,84 | 36 | 2,090 |
80х80 | 3 | 12 | 7,13 | 30 | 2,570 |
80х80 | 4 | 12 | 9,33 | 24 | 2,690 |
80х80 | 5 | 12 | 11,44 | 18 | 2,471 |
80х80 | 5 | 12 | 11,44 | 36 | 4,942 |
80х40 | 2 | 6 | 3,59 | 91 | 1,960 |
80х40 | 3 | 6 | 5,25 | 63 | 1,980 |
80х40 | 4 | 6 | 6,82 | 98 | 4,020 |
80х60 | 2 | 12 | 4,22 | 48 | 2,430 |
80х60 | 3 | 12 | 6,19 | 36 | 2,670 |
80х60 | 4 | 12 | 8,07 | 24 | 2,320 |
80х60 | 5 | 12 | 9,87 | 24 | 2,843 |
100х50 | 2 | 12 | 4,53 | 50 | 2,710 |
100х50 | 3 | 12 | 6,66 | 35 | 2,800 |
100х50 | 4 | 12 | 8,70 | 25 | 2,610 |
100х50 | 5 | 12 | 10,65 | 20 | 2,556 |
100х100 | 3 | 12 | 9,02 | 20 | 2,160 |
100х100 | 4 | 12 | 11,84 | 20 | 2,840 |
100х100 | 5 | 12 | 14,58 | 15 | 2,620 |
100х100 | 6 | 12 | 16,98 | 20 | 4,075 |
100х100 | 7 | 12 | 19,12 | 20 | 4,589 |
100х100 | 8 | 12 | 21,39 | 15 | 3,850 |
100х100 | 10 | 12 | 26,91 | 15 | 4,844 |
120х120 | 3 | 12 | 10,84 | 25 | 3,250 |
120х120 | 3 | 12 | 10,84 | 15 | 1,951 |
120х120 | 4 | 12 | 14,25 | 25 | 4,280 |
120х120 | 4 | 12 | 14,25 | 15 | 2,570 |
120х120 | 4 | 12 | 14,25 | 20 | 3,240 |
120х120 | 5 | 12 | 17,55 | 15 | 3,160 |
120х120 | 5 | 12 | 17,55 | 20 | 4,212 |
120х120 | 5 | 12 | 17,55 | 25 | 5,265 |
120х120 | 6 | 12 | 20,75 | 20 | 4,980 |
120х120 | 7 | 12 | 23,52 | 15 | 4,234 |
120х120 | 8 | 12 | 26,41 | 15 | 4,750 |
120х120 | 10 | 12 | 33,19 | 10 | 3,980 |
140х100 | 4 | 12 | 14,25 | 20 | 3,420 |
140х100 | 5 | 12 | 17,55 | 20 | 4,212 |
140х100 | 6 | 12 | 20,75 | 20 | 4,980 |
140х100 | 7 | 12 | 23,52 | 16 | 4,516 |
140х100 | 8 | 12 | 26,41 | 12 | 3,803 |
140х140 | 4 | 12 | 16,76 | 16 | 3,218 |
140х140 | 5 | 12 | 20,69 | 16 | 3,972 |
140х140 | 6 | 12 | 24,52 | 16 | 4,709 |
140х140 | 7 | 12 | 27,91 | 12 | 4,019 |
140х140 | 8 | 12 | 31,43 | 12 | 4,530 |
140х140 | 10 | 12 | 39,47 | 8 | 3,790 |
150х100 | 4 | 12 | 14,87 | 16 | 2,855 |
150х100 | 5 | 12 | 18,33 | 16 | 3,519 |
150х100 | 6 | 12 | 21,69 | 16 | 4,165 |
150х100 | 7 | 12 | 25,28 | 16 | 4,854 |
150х100 | 8 | 12 | 28,53 | 12 | 4,108 |
150х150 | 4 | 12 | 18,01 | 16 | 3,460 |
150х150 | 5 | 12 | 22,26 | 16 | 4,270 |
150х150 | 6 | 12 | 26,40 | 16 | 5,070 |
150х150 | 8 | 12 | 33,95 | 12 | 4,890 |
150х150 | 10 | 12 | 42,61 | 8 | 4,090 |
160х140 | 4 | 12 | 18,01 | 12 | 2,593 |
160х140 | 5 | 12 | 22,26 | 12 | 3,205 |
160х140 | 6 | 12 | 26,40 | 12 | 3,802 |
160х140 | 7 | 12 | 30,11 | 12 | 4,336 |
160х140 | 8 | 12 | 33,95 | 12 | 4,890 |
160х160 | 4 | 12 | 19,27 | 9 | 2,080 |
160х160 | 5 | 12 | 23,83 | 9 | 2,570 |
160х160 | 6 | 12 | 28,29 | 9 | 3,060 |
160х160 | 7 | 12 | 32,31 | 9 | 3,489 |
160х160 | 8 | 12 | 36,46 | 9 | 3,940 |
160х160 | 10 | 12 | 45,75 | 9 | 4,940 |
160х80 | 4 | 12 | 14,25 | 15 | 2,565 |
160х80 | 5 | 12 | 17,55 | 15 | 3,159 |
160х80 | 6 | 12 | 20,75 | 15 | 3,735 |
160х80 | 7 | 12 | 23,52 | 15 | 4,234 |
160х80 | 8 | 12 | 27,27 | 15 | 4,909 |
180х180 | 5 | 12 | 26,97 | 9 | 2,910 |
180х180 | 6 | 12 | 32,05 | 9 | 3,460 |
180х180 | 8 | 12 | 41,48 | 9 | 4,480 |
180х180 | 7 | 12 | 36,70 | 9 | 3,964 |
180х180 | 8 | 12 | 41,48 | 9 | 4,480 |
180х180 | 10 | 12 | 52,03 | 6 | 3,750 |
200х100 | 4 | 12 | 18,01 | 15 | 3,242 |
200х100 | 5 | 12 | 22,26 | 15 | 4,007 |
200х100 | 6 | 12 | 26,40 | 15 | 4,752 |
200х100 | 7 | 12 | 30,11 | 12 | 4,336 |
200х100 | 8 | 12 | 33,95 | 12 | 4,889 |
200х100 | 10 | 12 | 42,61 | 9 | 4,602 |
200х200 | 5 | 12 | 30,11 | 9 | 3,252 |
200х200 | 6 | 12 | 35,82 | 9 | 3,869 |
200х200 | 7 | 12 | 41,10 | 9 | 4,439 |
200х200 | 8 | 12 | 46,51 | 6 | 3,349 |
200х200 | 10 | 12 | 56,96 | 6 | 4,101 |
120×80 | 3 | 12 | 8,96 | 40 | 4,300 |
120×80 | 4 | 12 | 11,73 | 35 | 4,930 |
120×80 | 5 | 12 | 14,41 | 30 | 5,190 |
120×80 | 6 | 12 | 16,98 | 25 | 5,090 |
160×120 | 4 | 12 | 16,63 | 12 | 2,400 |
160×120 | 5 | 12 | 20,69 | 12 | 2,980 |
160×120 | 6 | 12 | 24,58 | 12 | 3,540 |
200×160 | 5 | 12 | 26,97 | 12 | 3,880 |
200×160 | 6 | 12 | 32,05 | 12 | 4,620 |
200×160 | 8 | 12 | 41,48 | 9 | 4,480 |
200×120 | 4 | 12 | 19,27 | 15 | 3,470 |
200×120 | 5 | 12 | 23,83 | 15 | 4,290 |
200×120 | 6 | 12 | 28,29 | 15 | 5,090 |
180×140 | 4 | 12 | 19,27 | 12 | 2,770 |
180×140 | 5 | 12 | 23,83 | 9 | 2,574 |
180×140 | 6 | 12 | 28,29 | 9 | 3,055 |
180×140 | 7 | 12 | 32,31 | 9 | 3,489 |
180×140 | 8 | 12 | 36,46 | 9 | 3,938 |
Вес метра профильной трубы прямоугольного сечения.
Таблица размеров профильной трубы. Калькулятор веса профильной трубы онлайн.
ДАНО: профильная труба х длиной мм в количестве шт
ОТВЕТ: вес 1 метра профильной трубы х = 0 кг вес одной трубы длиной мм = 0 кг общий вес труб = 0 кг
Металлическая труба прямоугольного, квадратного и других отличающихся от круглого сечений получила название — профильная труба. Ещё её называют профтруба.
Профильную трубу изготавливают из углеродистой и легированной (нержавеющей) стали, алюминия.
В строительстве и домашнем хозяйстве широкое применение получила стальная профтруба прямоугольного и квадратного сечения. Изделия из неё обладают легкостью, высокой прочностью и долговечностью.
В зависимости от технологии изготовления профиля труба бывает бесшовной, выполненной методом деформирования из заготовки круглой бесшовной трубы, и с продольным швом, т.е. выполненной из листа, который согнули, а получившийся шов сварили. Бесшовные профильные трубы способны выдерживать существенно большие нагрузки, чем их шовные аналоги (почти на 15%) отсюда и разница в цене.
Соединения элементов из профильной трубы, благодаря своей прямоугольной форме требуют меньше подготовки и обработки металла чем из круглой трубы и выглядят более эстетично. Для соединений обычно используется электро или газосварка, а также болтовые соединения.
Из профильной трубы изготавливают заборы, ограждения, парники и теплицы, навесы, качели, беседки, скамейки, лестницы, арки и фермы, стеллажи, различные каркасы (например, мебель или модульные здания, гаражи, павильоны) и другие. С помощью трубогиба для профиля заготовкам придают требуемый изгиб.
Размеры профильной трубы
Изготавливают профильную трубу по ГОСТ 13663-86 «Трубы стальные профильные. Технические требования». Длина 3 и 6 метров.
Размеров сечений труб очень много, но основные стандартны и соответствуют размерам, указанным в:
- ГОСТ 8639 «Трубы стальные квадратные. Сортамент»,
- ГОСТ 8645 «Трубы стальные прямоугольные. Сортамент»,
- ГОСТ 8638 «Трубы стальные каплевидные. Сортамент»,
- ГОСТ 8642 «Трубы стальные овальные. Сортамент»,
- ГОСТ 8644 «Трубы стальные плоскоовальные. Сортамент»,
- ГОСТ 8646 «Трубы стальные с полыми ребрами. Сортамент».
Некоторые организации, занимающиеся поставкой, предлагают резку профильной трубы в нужный размер.
Таблица размеров сечения и вес 1 метра профильной трубы прямоугольного сечения по ГОСТ 8645
Наружный размер А, мм | Наружный размер B, мм | Толщина стенки S, мм | Масса 1 м, кг |
15 | 10 | 1,0 | 0,348 |
1,5 | 0,488 | ||
1,0 | 0,605 | ||
20 | 10 | 1,0 | 0,426 |
1,2 | 0,501 | ||
1,5 | 0,605 | ||
2,0 | 0,762 | ||
20 | 15 | 1,0 | 0,505 |
1,2 | 0,595 | ||
1,5 | 0,723 | ||
2,0 | 0,919 | ||
2,5 | 1,09 | ||
25 | 10 | 1,0 | 0,505 |
1,5 | 0,723 | ||
2,0 | 0,919 | ||
2,5 | 1,09 | ||
25 | 15 | 0,8 | 0,474 |
0,9 | 0,529 | ||
1,0 | 0,583 | ||
1,2 | 0,689 | ||
1,5 | 0,841 | ||
2,0 | 1,08 | ||
2,5 | 1,29 | ||
30 | 10 | 1,0 | 0,583 |
1,5 | 0,841 | ||
2,0 | 1,08 | ||
2,5 | 1,29 | ||
3,0 | 1,48 | ||
30 | 15 | 0,8 | 0,536 |
0,9 | 0,600 | ||
1,0 | 0,661 | ||
1,2 | 0,783 | ||
1,5 | 0,959 | ||
2,0 | 1,23 | ||
2,5 | 1,48 | ||
3,0 | 1,71 | ||
30 | 20 | 0,8 | 0,599 |
0,9 | 0,670 | ||
1,0 | 0,740 | ||
1,2 | 0,877 | ||
1,5 | 1,08 | ||
2,0 | 1,39 | ||
2,5 | 1,68 | ||
3,0 | 1,95 | ||
35 | 15 | 0,8 | 0,599 |
0,9 | 0,670 | ||
1,0 | 0,740 | ||
1,2 | 0,877 | ||
1,5 | 1,08 | ||
2,0 | 1,39 | ||
2,5 | 1,68 | ||
3,0 | 1,95 | ||
3,5 | 2,20 | ||
35 | 20 | 0,8 | 0,662 |
0,9 | 0,741 | ||
1,0 | 0,819 | ||
1,2 | 0,972 | ||
1,5 | 1,19 | ||
2,0 | 1,55 | ||
2,5 | 1,88 | ||
3,0 | 2,19 | ||
3,5 | 2,47 | ||
35 | 25 | 1,5 | 1,31 |
2,0 | 1,70 | ||
2,5 | 2,07 | ||
3,0 | 2,42 | ||
3,5 | 2,75 | ||
35 | 30 | 0,8 | 0,788 |
0,9 | 0,882 | ||
1,0 | 0,976 | ||
1,2 | 1,16 | ||
1,5 | 1,43 | ||
2,0 | 1,86 | ||
40 | 15 | 2,0 | 1,55 |
2,5 | 1,88 | ||
3,0 | 2,19 | ||
3,5 | 2,47 | ||
4,0 | 2,73 | ||
40 | 20 | 0,8 | 0,725 |
0,9 | 0,811 | ||
1,0 | 0,897 | ||
1,2 | 1,07 | ||
1,5 | 1,31 | ||
2,0 | 1,70 | ||
2,5 | 2,07 | ||
3,0 | 2,42 | ||
3,5 | 2,75 | ||
4,0 | 3,05 | ||
40 | 25 | 1,5 | 1,43 |
2,0 | 1,86 | ||
2,5 | 2,27 | ||
3,0 | 2,66 | ||
3,5 | 3,02 | ||
4,0 | 3,36 | ||
40 | 30 | 1,5 | 1,55 |
2,0 | 2,02 | ||
2,5 | 2,47 | ||
3,0 | 2,89 | ||
3,5 | 3,30 | ||
4,0 | 3,68 | ||
42 | 20 | 2,0 | 1,77 |
2,5 | 2,15 | ||
3,0 | 2,52 | ||
3,5 | 2,86 | ||
4,0 | 3,17 | ||
42 | 30 | 2,0 | 2,08 |
2,5 | 2,54 | ||
3,0 | 2,99 | ||
3,5 | 3,41 | ||
4,0 | 3,80 | ||
45 | 20 | 2,0 | 1,86 |
2,5 | 2,27 | ||
3,0 | 2,66 | ||
3,5 | 3,02 | ||
4,0 | 3,36 | ||
45 | 30 | 2,0 | 2,17 |
2,5 | 2,66 | ||
3,0 | 3,13 | ||
3,5 | 3,57 | ||
4,0 | 3,99 | ||
50 | 25 | 1,5 | 1,67 |
2,0 | 2,17 | ||
2,5 | 2,66 | ||
3,0 | 3,13 | ||
3,5 | 3,57 | ||
4,0 | 3,99 | ||
50 | 30 | 1,5 | 1,78 |
2,0 | 2,32 | ||
2,5 | 2,86 | ||
3,0 | 3,36 | ||
3,5 | 3,85 | ||
4,0 | 4,30 | ||
50 | 35 | 1,5 | 1,90 |
2,0 | 2,49 | ||
2,2 | 2,72 | ||
2,5 | 3,09 | ||
3,0 | 3,60 | ||
3,5 | 4,12 | ||
4,0 | 4,62 | ||
50 | 40 | 2,0 | 2,65 |
2,5 | 3,25 | ||
3,0 | 3,83 | ||
3,5 | 4,39 | ||
4,0 | 4,93 | ||
60 | 20 | 2,0 | 2,33 |
60 | 25 | 2,5 | 3,05 |
3,0 | 3,60 | ||
3,5 | 4,12 | ||
4,0 | 4,62 | ||
5,0 | 5,55 | ||
60 | 30 | 1,5 | 2,02 |
2,0 | 2,65 | ||
2,5 | 3,25 | ||
3,0 | 3,83 | ||
3,5 | 4,39 | ||
4,0 | 4,93 | ||
5,0 | 5,94 | ||
60 | 40 | 1,5 | 2,25 |
2,0 | 2,96 | ||
2,5 | 3,64 | ||
3,0 | 4,30 | ||
3,5 | 4,94 | ||
4,0 | 5,56 | ||
5,0 | 6,73 | ||
70 | 30 | 3,0 | 4,30 |
3,5 | 4,94 | ||
4,0 | 5,56 | ||
5,0 | 6,73 | ||
6,0 | 7,80 | ||
70 | 40 | 3,0 | 4,78 |
3,5 | 5,49 | ||
4,0 | 6,19 | ||
5,0 | 7,51 | ||
6,0 | 8,75 | ||
70 | 50 | 3,0 | 5,25 |
3,5 | 6,04 | ||
4,0 | 6,82 | ||
5,0 | 8,30 | ||
6,0 | 9,69 | ||
80 | 40 | 2,0 | 3,59 |
3,0 | 5,25 | ||
3,5 | 6,04 | ||
4,0 | 6,82 | ||
5,0 | 8,30 | ||
6,0 | 9,69 | ||
7,0 | 10,99 | ||
80 | 50 | 3,0 | 5,72 |
3,5 | 6,59 | ||
4,0 | 7,44 | ||
80 | 60 | 3,5 | 7,14 |
4,0 | 8,07 | ||
5,0 | 9,87 | ||
6,0 | 11,57 | ||
7,0 | 13,19 | ||
90 | 40 | 3,5 | 6,59 |
4,0 | 7,44 | ||
5,0 | 9,08 | ||
6,0 | 10,63 | ||
7,0 | 12,09 | ||
90 | 60 | 4,0 | 8,70 |
5,0 | 10,65 | ||
6,0 | 12,51 | ||
7,0 | 14,29 | ||
100 | 40 | 4,0 | 8,07 |
5,0 | 9,87 | ||
6,0 | 11,57 | ||
7,0 | 13,19 | ||
100 | 50 | 4,0 | 8,70 |
5,0 | 10,65 | ||
6,0 | 12,51 | ||
7,0 | 14,29 | ||
100 | 60 | 3,0 | 7,13 |
3,5 | 8,24 | ||
4,0 | 9,33 | ||
100 | 70 | 4,0 | 9,96 |
5,0 | 12,22 | ||
6,0 | 14,40 | ||
7,0 | 16,48 | ||
110 | 40 | 4,0 | 8,70 |
5,0 | 10,65 | ||
6,0 | 12,51 | ||
7,0 | 14,29 | ||
110 | 50 | 4,0 | 9,33 |
5,0 | 11,44 | ||
6,0 | 13,46 | ||
7,0 | 15,38 | ||
110 | 60 | 4,0 | 9,96 |
5,0 | 12,22 | ||
6,0 | 14,40 | ||
7,0 | 16,48 | ||
120 | 40 | 5,0 | 11,44 |
6,0 | 13,46 | ||
7,0 | 15,38 | ||
8,0 | 17,22 | ||
120 | 60 | 5,0 | 13,00 |
6,0 | 15,34 | ||
7,0 | 17,58 | ||
8,0 | 19,73 | ||
120 | 80 | 5,0 | 14,58 |
6,0 | 17,22 | ||
7,0 | 19,78 | ||
8,0 | 22,25 | ||
140 | 60 | 5,0 | 14,58 |
6,0 | 17,22 | ||
7,0 | 19,78 | ||
8,0 | 22,25 | ||
140 | 80 | 5,0 | 16,15 |
6,0 | 19,11 | ||
7,0 | 21,98 | ||
8,0 | 24,76 | ||
140 | 120 | 6,0 | 22,88 |
7,0 | 26,37 | ||
8,0 | 29,78 | ||
9,0 | 33,10 | ||
150 | 80 | 6,0 | 20,05 |
7,0 | 23,08 | ||
8,0 | 26,01 | ||
9,0 | 28,86 | ||
10,0 | 31,62 | ||
150 | 100 | 6,0 | 21,93 |
7,0 | 25,28 | ||
8,0 | 28,53 | ||
9,0 | 31,69 | ||
10,0 | 34,76 | ||
180 | 80 | 7,0 | 26,37 |
8,0 | 29,78 | ||
9,0 | 33,10 | ||
10,0 | 36,33 | ||
12,0 | 42,52 | ||
180 | 100 | 8,0 | 32,29 |
9,0 | 35,93 | ||
10,0 | 39,47 | ||
12,0 | 46,29 | ||
180 | 150 | 8,0 | 38,57 |
9,0 | 42,99 | ||
10,0 | 47,32 | ||
12,0 | 55,71 |
Радиус закругления должен быть не более 2S.
По согласованию изготовителя с потребителем радиус закругления должен быть не более 1,5S; для труб, изготовленных методом печной сварки, — не более 2,5S.
Что ещё почитать на сайте:
Труба профильная прямоугольная 200х150 — stroyone.com
Содержание
- 1 Труба профильная прямоугольная 200х150 (мм)
- 2 Сортамент трубы стальной прямоугольной размером 200х150х5,0 (мм)
- 3 Сортамент трубы стальной прямоугольной размером 200х150х5,5 (мм)
- 4 Сортамент трубы стальной прямоугольной размером 200х150х6,0 (мм)
- 5 Сортамент трубы стальной прямоугольной размером 200х150х6,5 (мм)
- 6 Сортамент трубы стальной прямоугольной размером 200х150х7,0 (мм)
- 7 ГОСТ стальных профильных труб
Труба профильная прямоугольная 200х150 (мм)
Труба профильная прямоугольная по ГОСТ 32931-2015 размером 200х150 (мм). Труба имеет толщину стенки от 5 до 7 (мм), весом от 26,18 до 35,61 кг за 1 пог.м
Труба профильная прямоугольная 200×150(мм)
Сортамент трубы стальной прямоугольной размером 200х150х5,0 (мм)
Труба профильная прямоугольная
№ п/п | Параметр | Ед. Изм | Описание параметра | Значение |
1 | B.(тр.) | мм | Ширина трубы | 200 |
2 | A.(тр.) | мм | Высота трубы | 150 |
3 | R | мм | Радиус скругления углов | 10 |
4 | s | мм | Толщина стенки | 5 |
5 | F(см²) | см² | Площадь поперечного сечения | 33,36 |
6 | M (кг/м) | кг/м | Номинальная масса 1 м трубы | 26,18 |
7 | Ix | см⁴ | Момент инерции | 1245,04 |
8 | Wx | см³ | Момент сопротивления | 166 |
9 | Iy | см⁴ | Момент инерции | 1934,67 |
10 | Wy | см³ | Момент сопротивления | 193,47 |
11 | P (max) на ось | т | Осевая нагрузка | 38,197 |
Сортамент трубы стальной прямоугольной размером 200х150х5,5 (мм)
Труба профильная прямоугольная
№ п/п | Параметр | Ед. Изм | Описание параметра | Значение |
1 | B.(тр.) | мм | Ширина трубы | 200 |
2 | A.(тр.) | мм | Высота трубы | 150 |
3 | R | мм | Радиус скругления углов | 11 |
4 | s | мм | Толщина стенки | 5,5 |
5 | F(см²) | см² | Площадь поперечного сечения | 36,51 |
6 | M (кг/м) | кг/м | Номинальная масса 1 м трубы | 28,66 |
7 | Ix | см⁴ | Момент инерции | 1352,55 |
8 | Wx | см³ | Момент сопротивления | 180,34 |
9 | Iy | см⁴ | Момент инерции | 2103,5 |
10 | Wy | см³ | Момент сопротивления | 210,35 |
11 | P (max) на ось | т | Осевая нагрузка | 34,892 |
Сортамент трубы стальной прямоугольной размером 200х150х6,0 (мм)
Труба профильная прямоугольная
№ п/п | Параметр | Ед. Изм | Описание параметра | Значение |
1 | B.(тр.) | мм | Ширина трубы | 200 |
2 | A.(тр.) | мм | Высота трубы | 150 |
3 | R | мм | Радиус скругления углов | 12 |
4 | s | мм | Толщина стенки | 6 |
5 | F(см²) | см² | Площадь поперечного сечения | 39,63 |
6 | M (кг/м) | кг/м | Номинальная масса 1 м трубы | 31,11 |
7 | Ix | см⁴ | Момент инерции | 1457,13 |
8 | Wx | см³ | Момент сопротивления | 194,28 |
9 | Iy | см⁴ | Момент инерции | 2268,03 |
10 | Wy | см³ | Момент сопротивления | 226,8 |
11 | P (max) на ось | т | Осевая нагрузка | 32,144 |
Сортамент трубы стальной прямоугольной размером 200х150х6,5 (мм)
Труба профильная прямоугольная
№ п/п | Параметр | Ед. Изм | Описание параметра | Значение |
1 | B.(тр.) | мм | Ширина трубы | 200 |
2 | A.(тр.) | мм | Высота трубы | 150 |
3 | R | мм | Радиус скругления углов | 16,25 |
4 | s | мм | Толщина стенки | 6,5 |
5 | F(см²) | см² | Площадь поперечного сечения | 42,36 |
6 | M (кг/м) | кг/м | Номинальная масса 1 м трубы | 33,25 |
7 | Ix | см⁴ | Момент инерции | 1538,22 |
8 | Wx | см³ | Момент сопротивления | 205,1 |
9 | Iy | см⁴ | Момент инерции | 2391,76 |
10 | Wy | см³ | Момент сопротивления | 239,18 |
11 | P (max) на ось | т | Осевая нагрузка | 30,075 |
Сортамент трубы стальной прямоугольной размером 200х150х7,0 (мм)
Труба профильная прямоугольная
№ п/п | Параметр | Ед. Изм | Описание параметра | Значение |
1 | B.(тр.) | мм | Ширина трубы | 200 |
2 | A.(тр.) | мм | Высота трубы | 150 |
3 | R | мм | Радиус скругления углов | 17,5 |
4 | s | мм | Толщина стенки | 7 |
5 | F(см²) | см² | Площадь поперечного сечения | 45,36 |
6 | M (кг/м) | кг/м | Номинальная масса 1 м трубы | 35,61 |
7 | Ix | см⁴ | Момент инерции | 1633,73 |
8 | Wx | см³ | Момент сопротивления | 217,83 |
9 | Iy | см⁴ | Момент инерции | 2541,96 |
10 | Wy | см³ | Момент сопротивления | 254,2 |
11 | P (max) на ось | т | Осевая нагрузка | 28,082 |
ГОСТ стальных профильных труб
Трубы стальные профильные для металлоконструкций ГОСТ 32931-2015
Профильная труба – особенная представительница металлопроката
Современное строительство без профильной трубы неминуемо придет в упадок, поскольку данное изделие очень часто является основой жизненно-важных объектов: элементом коммуникаций (газо- и водопроводов, пневматических транспортных, вентиляционных, дренажных систем), «скелетом» самых разных металлоконструкций.
Профильная труба, сортамент которой сегодня весьма обширен, используется для возведения эстакад, линий ЛЭП. Незаменима она и в машиностроении. К примеру, служит для изготовления высотных башенных кранов. Профильные трубы различных размеров «участвуют» в строительстве жилых домов, офисов, объектов промышленного, гражданского, медицинского назначения.
В бытовом строительстве данное изделие широко используется при монтаже ограждений различного типа, ворот, лестниц, навесов, беседок и т.д. Строить с профильным прокатом быстро и недорого, что так ценят и строители, и заказчики. По мнению сварщиков, работать с профильными трубами – приятно, особенно, если правильно подобрать толщину стенки изделия.
Что же такое профильный прокат
Стальная профильная труба – изделие с овальным, прямоугольным, квадратным, кольцеобразным сечением. Сырьем для ее изготовления служат круглые стальные заготовки. Профильная труба, размеры которой варьируются в соответствии с ГОСТами, может быть электросварной, бесшовной, горяче- и холоднодеформированной, может пройти дополнительную защитную обработку.
Высокотехнологичное оборудование и опыт заводских мастеров позволяет производить профильный прокат высочайшего качества. ГОСТы 13663-86, 8639-82, 30245-2003 регламентируют производство труб стальных профильных, квадратных; ГОСТы же 30245-2003, 8645-68,13663-86 – прямоугольных изделий; в документах (ГОСТ 380-88, 380-94, 4543, 1050-88,19281, 27772-88) прописан требуемый состав сырья. В ГОСТах также представлена таблица веса профильной трубы, отмечены ее специфические особенности.
Чем хорош профильный прокат
- — Механическая прочность. Обычные стальные трубы не могут «похвастаться» подобной устойчивостью и надежностью.
- — Форма профиля. Квадратные и прямоугольные изделия значительно облегчают процесс строительства. Их удобно транспортировать, монтировать, обрабатывать. Профильная труба, размеры которой могут значительно различаться, не занимает больших площадей при хранении, что может быть полезным при крупной покупке.
- — Вес профильной трубы – пожалуй, главное достоинство данного изделия. При своих характеристиках выносливости и стоимости она является одним из самых практичных материалов. Труба профильная, вес одного метра которой варьируется от 200-300 г до 70 и более кг, обеспечивает легкость и, вместе с тем, необходимую прочность возводимым строениям.
- — Дешевизна. Применение данных изделий позволяет избежать огромных затрат на приобретение цементирующих материалов, нагружающих почву, помогает значительно снизить металлоемкость возводимых объектов. К примеру, балка двутавровая, размеры, которой можно уточнить у наших специалистов, содержит на целых 25 % больше металла. Так, в некоторых проектах ее использование – нецелесообразно, тогда как профильный прокат – оптимальное решение. О двутавровой балке можно почитать здесь.
- — Позитивное влияние на скорость строительных работ. Правильно подобранная труба профильная, вес погонного метра который можно рассчитать, к примеру, по формуле m = ro / 7850 * 0.0157 * S * (2 * a — 2.86 * S) * L, m — вес профильной трубы, а ro — плотность сырья (углеродистая сталь — 7850 кг/м³), обеспечивает быстрое и качественное проведение предусмотренных технологических процессов.
- — Устойчивость к деформации кручения и вес профильных труб – ключ к их активному использованию в современной архитектуре. В данном случае именно от веса профильной трубы (обычно с прямоугольным или квадратным сечением) зависит надежность арочных перекрытий, потолков, крыш высоких массивных зданий и строений (вокзалов, выставочных центров, стадионов).
На сайте «СТАЛЬМЕТ» представлена профильная труба в сортаменте, интересном для покупателей. Это труба квадратная, представляющая собой замкнутый профиль и Труба прямоугольная.
Поскольку наша компания сотрудничает с крупнейшими российскими заводами-производителями без посредников, купить профильную трубу в СПб по доступной цене можно прямо сейчас, здесь, на сайте.
Чем стоит руководствоваться при выборе профильных труб
Обязательное условие приобретения любой продукции металлопроката — заводское качество, что должен подтвердить сертификат. Важно понимать, что от проката зависит безопасность эксплуатации возводимых вами объектов.
Учитывая сферу и условия использования профильной трубы, важно не только точно знать маркировку нужного вам изделия, но и хорошо ориентироваться в ГОСТах. Конечно, наши специалисты обязательно помогут, но, если существует необходимость в приобретении определенного вида профильного проката, то есть смысл все-таки заранее освежить свои профессиональные знания. Всю необходимую информацию о профильной трубе, ее размерах, весе, можно найти в ГОСТах, в представленных таблицах.
DIN 2395, ТУ 14-105-566-93
Длина сторон a/b, мм |
Толщина стенки S, мм |
Вес, кг/м |
---|---|---|
15/15 |
1,0 |
0,479 |
15/15 |
1,5 |
0,707 |
15/15 |
2,0 |
0,926 |
20/15 |
1. 5 |
0.810 |
20/15 |
2.0 |
1.070 |
20/20 |
1,0 |
0,620 |
20/20 |
1,5 |
0,930 |
20/20 |
2,0 |
1,225 |
25/15 |
1.0 |
0.620 |
25/15 |
1.5 |
0,930 |
25/15 |
2.0 |
1,225 |
25/25 |
1,0 |
0,793 |
25/25 |
1,5 |
1,178 |
25/25 |
2,0 |
1,554 |
30/20 |
1,5 |
1,178 |
30/20 |
2 |
1,554 |
30/30 |
1,0 |
0,942 |
30/30 |
1,5 |
1,401 |
30/30 |
2,5 |
2,296 |
40/20 |
1. 5 |
1.401 |
40/20 |
2.0 |
1.853 |
40/25 |
1.5 |
1.554 |
40/25 |
2.0 |
2.057 |
40/40 |
1,0 |
1,24 |
40/40 |
1,5 |
1,849 |
40/40 |
2,0 |
2,447 |
50/20 |
1.5 |
1.660 |
50/20 |
2. 0 |
2.198 |
50/25 |
1.5 |
1.778 |
50/25 |
2.0 |
2.355 |
50/30 |
1.5 |
1.849 |
50/30 |
2.0 |
2.449 |
50/40 |
1.5 |
2.100 |
50/40 |
2.0 |
2.790 |
50/40 |
2.5 |
3.470 |
50/50 |
1,5 |
2,34 |
50/50 |
2,0 |
3,10 |
50/50 |
2,5 |
3,86 |
60/20 |
1. 5 |
1.849 |
60/20 |
2.0 |
2.449 |
60/20 |
2.5 |
3.020 |
60/25 |
1.5 |
2.037 |
60/25 |
2.0 |
2.700 |
60/25 |
2.5 |
3.320 |
60/30 |
1.5 |
2.108 |
60/30 |
2.0 |
2.794 |
60/40 |
1. 5 |
2.340 |
60/40 |
2.0 |
3.100 |
60/40 |
2.5 |
3.860 |
60/60 |
1,5 |
2,8 |
60/60 |
2 |
3,72 |
60/60 |
2,5 |
4,63 |
70/30 |
1.5 |
2.340 |
70/30 |
2.0 |
3.100 |
70/30 |
2. 5 |
3.860 |
70/40 |
1.5 |
2.580 |
70/40 |
2.0 |
3.420 |
70/40 |
2.5 |
4.260 |
80/30 |
1.5 |
2.580 |
80/30 |
2.0 |
3.420 |
80/30 |
2.5 |
4.260 |
80/40 |
1.5 |
2.800 |
80/40 |
2. 0 |
3.720 |
80/40 |
2.5 |
4.630 |
80/40 |
3 |
3,83 |
80/40 |
3,5 |
4,39 |
80/40 |
4 |
4,93 |
Калькулятор веса металла — калькулятор веса стали
Быстрая навигация:
- Расчет веса металла
- Типы металлических изделий, поддерживаемых в металлическом калькуляторе
- Круглый металл
- Прямоугольный или квадратный металлический стержень
- Hexagonal Metall Metal. бар
- Металлический лист
- Металлическая трубка
- Прямоугольный металлический профиль
- L-образный профиль
- U-образный профиль (U-образный, C-образный)
- Двутавр (двутавр, двутавр или двутавр)
- Тавр металлический
Расчет веса металла
Расчет веса любого вида металлопродукции: балки, профили различные типы, стержни, трубы, трубы, листы и т. д. аналогичны материалам любого другого типа. Нам нужно знать объем металла (куб.дюйм, куб.мм, куб.см и т.д.) и его плотность (обычно в г/см 3 , унций/дюйм 3 ). Умножение двух дает нам результирующий вес металла.
В приведенном выше калькуляторе веса металла мы предварительно ввели плотности многих широко используемых металлов, таких как углеродистая сталь, нержавеющая сталь, железо, медь, никель, алюминий, а также металлических сплавов, таких как бронза, алюминий и никелевые сплавы: Никель 200, Monel 400, Inconel 600, Inconel 625, Inconel 718, Inconel X-750, Incoloy 800. Выбор материала из списка автоматически заполнит его плотность в поле «плотность». Однако вы всегда можете ввести пользовательскую плотность, если она вам известна и калькулятор будет использовать ее вместо нее. Распространенная ошибка — перепутал «сталь» с «металлом» . Это не синонимы! На самом деле сталь технически является не металлом, а металлическим сплавом, поскольку изготавливается из смеси железа, углерода и других элементов в очень малых количествах.
Калькулятор имеет набор различных типов продуктов на выбор, и для каждого из них потребуется ввести свой набор измерений, чтобы рассчитать его объем.
Типы металлопродукции, поддерживаемые в металлокалькуляторе
Наш калькулятор веса стали поддерживает различные типы продуктов, как описано ниже. Если вы хотите рассчитать более сложный продукт, вы можете либо разбить его на более простые компоненты, которые затем можно рассчитать по отдельности, либо использовать более сложное программное обеспечение.
Круглый металлический стержень
Круглый металлический стержень является одним из самых простых для расчета, так как уравнение веса требует знания только двух измерений: диаметра и длины стержня. Например, рассчитаем вес стального прутка длиной 1 метр и диаметром 20 мм.
Объем стального стержня представляет собой произведение площади поперечного сечения на длину: π x r 2 x l = 3,1416 x 10 2 x 1000 = 314 160 мм 3 = 314,16 см 3 (r = 1/2 x диаметр, l = 1 м = 1000 мм). При использовании углеродистой стали плотностью 7,95 г/см 3 нам потребуется произведение 7,95 и 314,16, что равно 2497,572 г или ~2,498 кг.
Прямоугольный или квадратный металлический стержень
Для расчета веса квадратного металлического стержня вам нужно знать только одну сторону его поперечного сечения и его длину, но вам все равно нужно будет ввести две стороны, так как наша Инструмент также поддерживает прямоугольные стержни, у которых вторая сторона может отличаться. Формула тогда состоит в том, чтобы умножить три вместе: ширина x высота x длина, а затем умножить на плотность, чтобы получить вес. Например, для алюминиевого прямоугольного бруска сечением 20 мм на 30 мм и длиной 2 метра нам необходимо рассчитать объем как 20 х 30 х 2000 = 1 200 000 кубических миллиметров или 1 200 кубических сантиметров. При плотности 2,72 мы получаем произведение 2,72 х 1200 = 3264 г или 3,264 кг.
Шестигранный металлический стержень
В качестве входных данных для калькулятора веса металла для шестиугольного стержня необходимы два измерения: длина и ширина, где ширина — это расстояние между любыми двумя его противоположными сторонами. На данный момент мы поддерживаем только правильные шестиугольники. Зная ширину, мы можем легко вычислить площадь поперечного сечения шестиугольника, а оттуда — общий объем и вес стержня.
Металлический лист
Металлический лист ничем не отличается от прямоугольного стержня, он в калькуляторе веса стали в основном для вашего удобства. Формула, используемая для расчета веса, точно такая же.
Металлическая труба
Расчет металлической трубы или трубы немного сложнее, чем круглого металлического стержня, поскольку нам нужно знать либо внутренний и внешний диаметры, либо один из диаметров и толщину трубы. . Мы решили указать внешний диаметр и толщину, так как их обычно проще всего измерить (и если у вас есть планы перед вами, в любом случае будет легко получить любые два числа).
Прямоугольный металлический профиль
Прямоугольные металлические профили очень часто используются в строительстве из-за их хорошей способности противостоять силам со всех сторон. В настоящее время мы поддерживаем только прямоугольные профили только с прямыми углами. Дополнительным размером по сравнению с прямоугольным стержнем является толщина профиля. Вес металла снова равен объему, умноженному на плотность металла.
L-образный профиль
L-образный (маленький L) профиль представляет собой две металлические планки, соединенные или отлитые вместе под углом 90 градусов. Это в основном основание и фланец только с одной стороны. Мы поддерживаем расчет веса металла для металлических уголков с равными или неравными плечами.
U-образный профиль (U-образный, C-образный)
U-образный профиль, также известный как U-образный профиль в Европе и C-образный профиль в США, показан ниже:
U-образный профиль имеет основание и два параллельных фланца: по одному с каждой стороны от него. Их также называют U-каналами, и многие из них стандартизированы. В нашем калькуляторе стали есть множество стандартных профилей — UPN и UPE ЕС, каналы C и BC США, так что вы можете просто выбрать их, и мы будем использовать их данные автоматически. В противном случае вы можете указать пользовательский профиль. Ниже вы видите иллюстрацию каналов UPN и UPE, которые по общей форме эквивалентны C-каналам и BC-каналам соответственно.
Стальные профили UPN широко используются во многих отраслях промышленности и машиностроения. C-каналы являются их американским стандартизированным эквивалентом.
Профили UPE имеют меньшую толщину, но несколько более широкие полки, чем профили UPN, и сопоставимые статические характеристики. Использование профилей UPE потенциально может привести к снижению веса до 30% практически без каких-либо потерь в статических условиях.
BC — это сокращение от «Швеллерная секция с параллельными полками». Его полки и стенки имеют одинаковую толщину по определению, и они часто используются в качестве недорогой альтернативы более тяжелым профилям для широкого спектра применений, поскольку значение удельного веса на метр относительно низкое.
Каналы IPE и BC значительно проще в сборке, так как нет необходимости в конических плоских шайбах для компенсации естественной конусности фланцев каналов C-Channel / UPN.
Двутавровый профиль (двутавровый профиль, двутавровая балка или двутавровая балка)
Двутавровый профиль, также известный как двутавровая балка, двутавровый профиль и двутавровая балка, представляет собой два U-образных профиля, спина к спине. Он имеет два фланца и перегородку между ними. Существует два типа формы поперечного сечения двутавровой балки. У W-образной формы полки имеют примерно одинаковую толщину от края до края, а у S-образной формы полки значительно тоньше у краев. Оба используются в качестве опорных балок для строительства, объектов и машиностроения, заводских цехов, складов и каркаса кузова грузовика. Наш онлайн-инструмент поддерживает двутавровые профили любых размеров.
Слишком много стандартов таких профилей, как IPE, IPN, HD, HE, HL, HP, S и так далее. Из-за огромного количества стандартов у нас нет автоматического заполнения для этих типов, вам нужно будет вводить числа в калькулятор самостоятельно, а расчеты для S-образных балок, вероятно, будут менее точными, чем для W-образных балок. те.
Т-образный металлический
Т-образный так и звучит: он похож на букву Т. Он может быть составным — если он сварной или болтовой, или теплым — когда он горячекатаный или экструдированные. Как и в случае с другими профилями и балками, горизонтальная часть поперечного сечения называется «полкой», а вертикальная часть — «стенкой». Наш калькулятор поддерживает расчеты веса металла для всех типов нестандартных тавровых балок.
Стальной мост
Ссылки
[1] Институт никеля. «Свойства некоторых металлов и сплавов» (1982 г.) [онлайн].
Почему вес трубы имеет значение | Corzan
Вес имеет значение для систем трубопроводов, используемых в промышленности. Логично, что легкую трубопроводную систему, такую как хлорированный поливинилхлорид (ХПВХ), легче транспортировать, хранить и обрабатывать, чем более тяжелые трубы, такие как сталь.
Учтите, что трубы из ХПВХ весят примерно от одной трети до одной шестой веса металлических труб сравнительного размера, в зависимости от типа металла. Поскольку затраты на рабочую силу и установку часто составляют более половины общих инвестиций в трубопроводную систему, трубопроводы из ХПВХ могут привести к значительной экономии средств при установке и обслуживании.
Облегченная система трубопроводов имеет и другие важные преимущества, в том числе снижение риска травматизма.
Простая и безопасная установка
Небольшой вес ХПВХ означает, что для обработки и установки системы трубопроводов требуется меньше рабочих, для чего требуется всего несколько ручных инструментов. Вес, связанный с более тяжелыми материалами, такими как сталь, создает риск деформации и растяжения связок рабочих во время установки и часто требует использования дорогостоящей тяжелой техники для перемещения и установки трубопроводов и воздуховодов, что может создать собственные проблемы с безопасностью. В следующей таблице сравнивается вес обычных материалов для трубопроводов.
ХПВХ также снижает риск возгорания, связанный со сваркой стальных труб. Металлические трубопроводные системы требуют дорогостоящего и трудоемкого процесса горячей сварки, который часто приводит к тому, что соединения становятся самой слабой частью трубопроводной системы. Соединения могут выйти из строя и, возможно, подвергнуть рабочих воздействию опасных химических веществ.
На многих промышленных объектах есть зоны, классифицируемые как зоны повышенной опасности из-за резкого повышения температуры и использования опасных химических веществ, которые создают проблемы с воспламеняемостью. Поскольку сварка является одним из наиболее распространенных методов соединения металлических труб, изготовление на месте в некоторых областях нереально из-за соображений безопасности, связанных с искрами и открытым пламенем в результате контакта металла с металлом. Легковоспламеняющиеся химические вещества могут загореться вблизи источника воспламенения, и для проведения ремонтных работ в зонах риска возгорания необходимо закрыть целые помещения.
Трубы Corzan® из ХПВХ, как правило, соединяются с помощью двухэтапного процесса сварки растворителем, который может выполняться практически в любом месте без разрешения на использование тепла, пламени или огневых работ. Цементный растворитель сплавляет ХПВХ с фитингами, образуя высоконадежное соединение, которое становится самой прочной частью всей трубопроводной системы.
Этот метод позволяет любому обученному инженеру по техническому обслуживанию предприятия или механическому подрядчику устанавливать или модифицировать систему ХПВХ. Тем не менее, необходима правильная подготовка, так как неправильно нанесенный цемент на растворителе может привести к разрушению швов. Обучение бондингу ASME B31.3 доступно и настоятельно рекомендуется для всех установщиков.
Поскольку легкий ХПВХ соединяется с помощью клея на растворителе, отбортовки или резьбы, изготовление, модификация и ремонт трубопроводной системы на месте могут быть быстро, легко и безопасно выполнены без сварщика, дорогих инструментов или тяжелого оборудования. И опять же, никаких разрешений на проведение огневых работ не требуется.
Простота установки и технического обслуживания особенно важна для предприятий, которые полагаются на штатный персонал для ремонта и обновления системы трубопроводов.
Меньше подвесок и опор
Масса трубопроводной системы учитывается при проектировании опор для трубопроводов и воздуховодов. Подвески и опоры должны быть правильно расположены, так как слишком большое расстояние между опорами создает ненужную нагрузку, что приводит к прогибу и провисанию. Слишком маленькое расстояние означает дополнительные опоры и ненужные расходы.
ХПВХ имеет преимущество перед другими термопластами в том, что он сохраняет свою структурную целостность при повышенных температурах, требуя меньшего количества опор. Это преимущество может привести к экономии материалов, проектирования и трудозатрат — в зависимости от размера системы.
Хотя расстояние между опорами для труб из ХПВХ меньше, чем для металлических, ХПВХ не такой жесткий, как традиционные металлические системы, которые требуют дополнительных опор. Количество и расстояние между подвесками и опорами обычно зависят от состояния системы и требований к трубопроводу или воздуховоду.
Прочие преимущества
ХПВХ Corzan легкий и очень надежный, обладает такими преимуществами, как коррозионная стойкость и химическая совместимость, превосходная механическая прочность и высочайшая ударопрочность среди всех материалов для труб из ХПВХ в соответствии со стандартом ASTM D1784. Материал обладает превосходными гидравлическими характеристиками и стойкостью к давлению до 200°F.
Кроме того, Corzan CPVC имеет температуру тепловой деформации (HDT) 230°F, что является самым высоким рейтингом HDT в соответствии со стандартом ASTM D1784. Стандартный ХПВХ имеет рейтинг HDT 212°F, что означает, что трубопровод Corzan сохранит свой прямой профиль, когда другие системы ХПВХ провиснут или изгнутся.
Трубопроводы Corzan из ХПВХ обеспечивают долгосрочную и экономичную работу и подтверждены 60-летним опытом успешного применения в промышленности по всему миру. Свяжитесь с нами или нашими партнерами-производителями для бесплатной проверки пригодности и технической оценки.
Некоторые подробности в этом блоге были взяты из следующего: www.corzan.com/blog/what-you-need-to-know-about-supports-and-hangers-for-cpvc-piping-and-ducting
Профильная труба (49 фото): алюминиевый квадрат конструкция, размеры и масса профильных изделий
Современным строительным материалом является профильная труба, которую предлагает нам металлургическая промышленность. Конвейерное производство стержневых труб было начато в середине прошлого века, но только сейчас использование такого материала стало актуальным в строительных работах.
Особенности
Пустые стержневые трубы могут иметь различное сечение, например, квадратное и даже овальное. Их изготавливают с использованием различных материалов.
Это может быть:
- нержавеющая сталь;
- углеродистая сталь;
- низколегированная сталь;
- пластик.
Что касается процесса изготовления таких труб, то он заключается в изменении круглых сечений на требуемую форму: квадратную, овальную или прямоугольную. в дальнейшем использовать для производства. И таким образом труба уже в готовом виде с помощью специализированного оборудования приобретает необходимую форму сечения.
Профильная труба может быть алюминиевой, металлической, оцинкованной. Кроме того, он отличается по внешнему виду – может быть квадратным, прямоугольным, в том числе толстостенным и тонкостенным. Вид профиля имеет разнообразный раздел. Минимальное сечение профильной трубы 1х1 см, но максимальный размер сечения может достигать 50х40 см. Что касается толщины этого изделия, то она может быть от 1 мм и достигать 2,2 см. Эти виды способны выдержать максимальную нагрузку, так как ровная поверхность равномерно распределяет ее на сегмент. Вес такого изделия небольшой из-за того, что труба посередине пустая. Таким образом, изготовленная конструкция существенно облегчена по весу.
Трубы профильные применяются:
- для организации каркаса будущего строительства;
- для устройства трибун и больших стадионов;
- на строительство и реконструкцию арок и мостов;
- для устройства пролетов на фермерских участках;
- как основа рекламных щитов;
- для строительства мансард или зданий малоэтажного типа;
- для строительства перегородок или помещений производственного назначения.
Очень важна в работе масса материала. Для того, чтобы понять, сколько весит труба и подходит ли она для требуемых работ, вам поможет таблица, которую производитель прилагает к каждой марке трубы. По ее данным можно определить, сможет ли она согнуться в домашних условиях. Следует отметить, что этот материал является основным в некоторых строительных работах и в конструкциях. Его можно использовать для организации каркаса перекрытия складского здания. Таким образом получится надежная и достаточно доступная конструкция.
Если строительные леса сконструировать из профильных труб, то можно легко добраться до фасада любого здания для проведения ремонтных или облицовочных работ.
Благодаря тому, что трубы данного типа легко соединяются в короткие сроки, с их применением можно установить башенный кран и не потребуется использовать тяжелую технику.
Что касается особенностей этого материала, то среди них можно выделить следующие:
- использование этих труб является экономичным вариантом, так как при строительстве больших зданий требуется мало материала;
- скорость монтажа и его легкость являются весомым преимуществом, позволяющим возвести громоздкое здание в короткие сроки;
- при изготовлении труб типа применяется антикоррозионная обработка, которая полностью соответствует санитарно-гигиеническим нормам;
- Еще одной особенностью конструкций из профильной трубы является замена одной из всей конструкции, так как при таких работах нет необходимости разбирать ее до поврежденного участка, а достаточно снять старую трубу и установить новую один в том же месте;
- удобство транспортировки обусловлено тем, что трубы имеют квадратную или прямоугольную форму и таким образом надежно фиксируются в одном положении;
- такие трубы устойчивы к высоким нагрузкам и изгибу;
- их применение позволяет проектировать конструкции любой сложности.
Благодаря тому, что трубы профильного типа обладают такими характеристиками, которые значительно превосходят варианты с круглым сечением, они завоевали популярность и стали актуальными для использования в разных целях. Но многие считают недостатком высокую стоимость такого изделия и низкий уровень коррозионной стойкости.
Виды
Профтрубу изготовить сложнее, чем варианты с круглым сечением. Процесс изготовления в этом случае проходит в несколько этапов. На первом этапе завод закупает полуфабрикат, а именно металлические ленты толщиной, которая будет равна толщине стенок готовой профильной трубы. Далее ленту разматывают, производят продольную резку, правку, отрезают концы лент, выполняют сварочные работы и укладывают ее на складское оборудование. На этом оборудовании изготавливается труба круглого сечения, затем она устанавливается в формовочную машину. Этот станок выполняет предварительную сварку отрезков трубы и запускает оборудование, которое проводит температурную обработку и формирует профильный участок круглой трубы.
После завершения производства продукция проверяется на соответствие стандартам ГОСТ. Для такой проверки проводят дефектоскопию, визуально осматривают изделие и проверяют соответствие размеров. На завершающем этапе изготовленные трубы разрезаются на определенные куски и упаковываются.
Технологический процесс изготовления может отличаться, так как трубы бывают бесшовные, горячекатаные и холоднокатаные. Кроме того, даже технология создания материалов с профильным сечением может быть разной.
Типы труб:
- Бесшовные горяч. Этот вариант отличается высокой прочностью, коррозионной стойкостью.
- Профиль холоднокатаный. Разработан, чтобы выдерживать большое и регулярное давление. К тому же такой продукт имеет отличный показатель плотности.
- Сварной профильный профиль. Этот вид имеет хороший показатель плотности и рассчитан на длительную эксплуатацию.
Если говорить о сферах применения таких труб, то те, что относятся к стандартной разновидности, можно использовать для проведения трубопроводов, протягивания кабельного оборудования, создания строительных лесов, а также в качестве ограждения определенного участка. Магистральные трубы применяют для устройства трубопровода, где возможны перепады давления. Существуют также термостойкие разновидности, которые применяются в промышленной и пищевой промышленности, и специальные трубы профильного типа, которые применяются в процессе создания деталей для автомобилей. Что касается труб, которые используются в процессе возведения зданий, то это разновидности конструкционного профиля. С их помощью в строительстве нет необходимости использовать краны и другую тяжелую технику для возведения многоэтажек.
Отдельно следует рассмотреть форму трубы. Изготавливаются в овальном, прямоугольном, квадратном и плоском сечении. Кроме того, они отличаются по материалу. Он может быть металлическим или пластиковым. Металл относят к наиболее востребованным материалам, так как он прочен. Что касается пластика, то его устойчивость ниже, но цена более приемлема.
Этапы производства
Процесс изготовления трубы состоит из нескольких этапов:
- обработка полученной полосы;
- изготовление с круглым сечением;
- изменение круглой формы на фасонную;
- термическая обработка и резка до необходимых размеров;
- на соответствие ГОСТ.
Контроль
Материал для изготовления профильной трубы поставляется на завод в виде металлического рулона. Эти рулоны разматываются и разрезаются на продольно-резательной машине. После того, как рулон нарезан на необходимую ширину, полосы свариваются в одну длинную и наматываются на барабан. Это необходимо для того, чтобы фрезерный станок не перестал функционировать. Таким образом, удается избежать сбоев в производстве.
После этого заготовка с барабана подается на формовочный станок, который производит трубную заготовку круглого сечения. На этом этапе получается труба, не закрытая швом. Именно на этапе формирования заготовки металл подвергается термообработке. После обработки заготовка устанавливается на стан для сварки, который сваривает трубу. Сама сварка осуществляется печным способом, то есть с использованием защитного газа или с помощью тока высокой частоты. Что касается шва, то он может быть прямого типа или спиральным. Для того, чтобы сварочный шов был надежным и прочным, машина расширяет края шва. Таким образом получают заусенец — лишние капли расплавленного металла вдавливают в поверхность профильной трубы, лишний заусенец удаляют с помощью фрезы, а в конце этого этапа трубу охлаждают с помощью эмульсионный состав.
На следующем этапе из круглого сечения трубы формируется необходимое сечение профилированной трубы. Эта процедура выполняется в одном или двух разных вариантах. Так, например, если есть необходимость создать трубу с овальным или плоским сечением, то для этого заготовку необходимо пропустить через ролики калибровочного типа. Они предназначены для выравнивания заготовки по всей длине. Если есть необходимость в квадратном, прямоугольном или любом другом сечении, то к предыдущему шагу добавляется еще один — пропуск заготовки через профилировочный станок. Он уже в автоматическом режиме формирует установленный на контроле раздел.
По окончании производства полученная труба разрезается на отрезки одинаковой длины, проводится исследование на соответствие стандартам и, если все подходит, упаковывается и отправляется адресату.
Для дополнительной защиты трубы ее оцинковывают холодным или горячим способом. Если выполняется горячее цинкование, то для этого трубу очищают и погружают в ванну с кипящим цинком, а если используется холодный способ, то на поверхность изделия наносится слой порошковой или полимерной краски.
Размеры
Согласно стандартам размеры труб разного сечения рассчитываются исходя из сырья, используемого для их изготовления. Этот металл имеет плотность 7,85 грамма на квадратный сантиметр. Для труб профильного сечения существуют определенные критерии, которые указаны в ГОСТ 8645-68.
Требования к изделию:
- наружная стенка имеет длину от 1,5 до 18 см;
- ширина наружная может быть от 1 до 15 см;
- толщина стенки также может быть от 1 мм до 1,2 см;
- сечение может быть самым разнообразным;
- вес исчисляется метрами, например один метр может быть 300 грамм и 55 килограмм, все зависит от сечения трубы.
Так, профильная труба квадратного сечения может быть изготовлена по ГОСТу, что позволяет изготавливать трубы с наружными ребрами длиной от 1 до 18 см и толщиной стенки от 1 до 6 мм. При этом площадь поперечного сечения может варьироваться от 0,343 см2 до 90 см2. Вес может быть от 269 грамм на 1 метр и до 70 кг на 1 метр.
Если изготавливается конструкция с овальным сечением, то при изготовлении таких изделий допускается использование больших и меньших размеров. Что касается больших размеров, то их диаметр может быть от 6 мм до 9 см, а меньший диаметр может быть от 3 мм до 50 мм. Толщина стенок может быть от 0,5 до 2,5 мм. Также при данном производстве допускается наружный диаметр от 5 мм до 11 см. Если труба была изготовлена по этим параметрам, то вес одного метра изделия может достигать 4 кг.
В ГОСТ указаны размеры и другие параметры труб, наиболее востребованные у потребителей. При изготовлении таких труб для одного заказчика при большом количестве продукции может быть оговорено отдельное положение в ГОСТ.
Расчет нагрузки
При выборе профильных труб покупатель должен знать, насколько важен расчет параметров и нагрузок на несущие конструкции. Но не каждый человек знает, как правильно провести такие расчеты и приобрести трубу такого сечения, чтобы нагрузки подходили для будущей конструкции. Если из труб сооружается ограждение, забор или теплица, то можно обойтись без расчета, если же из этих труб будет сооружаться навес, крыша, козырек и т. п., то необходимо выполнять точные расчеты. расчеты.
Любой материал обладает свойствами выдерживать определенные нагрузки. В данном случае не исключение и сталь, из которой изготавливаются трубы профильного сечения. Если на конструкцию будет воздействовать надлежащая нагрузка, то она сможет ее выдержать, но, к сожалению, прогнется. Но после снятия веса с конструкции она вернется в исходное положение. А если превысить допустимую нагрузку, то она прогнется и после того, как вы уберете вес, останется в согнутом положении.
При выполнении расчетов нагрузки необходимо учитывать следующие параметры:
- размеры и тип сечения трубы;
- параметры напряжения конструкции;
- качество исходного кода, из которого будет сделана труба;
- виды возможных нагрузок, которые должна выдерживать конструкция трубы.
Монтаж
Трубы профильные созданы по нормам, установленным ГОСТ. Дает возможность использовать материал в качестве основы несущих конструкций. Для того, чтобы конструкция возводилась в короткие сроки, специалисты разработали специальные крепления. Это могут быть как зажимы, так и различные пластины и зажимы. В современном строительстве чаще всего используются крабовые насадки. Они могут сочетать несколько материалов. Они могут быть Х-, Г- и Т-образными. Производят такой крепеж из оцинкованной стали. Основное преимущество такой крепежной системы состоит в том, что она состоит из двух компонентов, которые позволяют полностью обхватить изделия и надежно их зафиксировать.
Также используйте систему хомутов и фитингов для соединения труб. Соединители бывают крестовой, тройной и угловой формы. Крестовина и тройник могут соединить несколько труб, а с помощью уголка можно согнуть конструкцию.
При наличии нескольких видов крепежа можно не использовать сварку, что очень удобно при конструировании малогабаритной конструкции, например, палаток и подобных мелких предметов.
Советы
Для изготовления труб, которые рассматриваются в этой статье, используются специальные ролики. Они могут иметь большую мощность, с помощью которой трубы под установленным сечением деформируются. Если вы сами желаете изготовить трубу такого типа, которая не будет нести большой нагрузки, например, для изготовления мебели или теплиц, то достаточно приобрести небольшой станок, умеющий делать металлический профиль. И если необходимо изготовить профильные трубы, которые будут выдерживать определенные нагрузки, то есть они будут использоваться для проектирования несущих конструкций, то уже необходимо покупать готовые элементы, которые изготавливаются по специальной технологии и в заводских условиях. условия.
Производство на заводе происходит в соответствии со следующими этапами:
- На завод поступают большие рулоны проката, которые разрезаются на полосы, соответствующие сечению изготавливаемой трубы;
- затем при помощи сварочного аппарата все полосы соединяются в одну длинную полосу, которая наматывается на барабан;
- затем поместите эту ленту в машину, которая формирует полосу в трубу с круглым поперечным сечением;
- после этого заготовки свариваются в одну цельную круглую трубу;
- затем сварные элементы охлаждаются и обрабатываются;
- трубы после обработки помещают в станок, который уже формирует круглую деталь с установленным поперечным сечением, то есть трубу с квадратным, прямоугольным или овальным поперечным сечением.
Специалисты рекомендуют использовать 4 ролика при изготовлении трубы квадратного сечения, а станок с 2 роликами при изготовлении трубы овального сечения.
Также после изготовления труб они должны пройти испытания на соответствие нормам ГОСТ.
Для этого используйте следующие методы контроля:
- Дефектоскопия вихревым методом, выявляющим магнитную и электрическую надежность.
- Визуальный осмотр выявляет возможное наличие дефектов, бороздок, неровностей и тому подобных признаков, которые не может выявить предыдущий этап осмотра.
По завершении испытаний конструкция нагревается и охлаждается. Таким образом, продукт проходит термическую обработку. Если осуществляется самостоятельное изготовление, то лучше всего обработать его высокой температурой с помощью паяльной лампы. Но самостоятельно такую трубу лучше не делать, так как она требует наличия 4-х валков, а также специализированного станка, выполняющего работу с высоким уровнем шума, что недопустимо для бытовых условий.
Если выпускается труба квадратного сечения, то изделие должно полностью соответствовать ГОСТ 8639-82 норм. Если она с прямоугольным сечением, то должны быть соблюдены нормы ГОСТ 8645-68, а если труба с овальным сечением, то она должна соответствовать ГОСТ 8642-68. Но после производства его необходимо протестировать, так как именно так можно быть уверенным в качестве продукта.
В ГОСТах допускается наличие таких дефектов:
- поверх готового материала могут быть небольшие забоины, вмятины, окалина и следы очистки от отходов;
- По нормам на сварном шве допускаются небольшие механические повреждения, тонкий слой окалины, остатки металлических пятен и следы после устранения дефектов.
После изготовления и проверки торцы подгоняются под один размер, обрезка осуществляется строго под углом 90 градусов.
В том случае, если такие детали будут использоваться в качестве материала для перемещения жидкостей под давлением, то необходимо брать элементы, способные выдерживать возможные перепады давления. Такой критерий можно рассчитать по специально созданной формуле. Для расчета показателя действия давления при наличии прямоугольного или квадратного сечения необходимо использовать формулы, рассчитанные на конкретную форму сечения.
Также посмотрите видео о том, как производить профильные трубы.
Пластиковые дренажные трубы — какие бывают типы и прочность?
Джим Гордон, West Chester Machinery | Пластиковые дренажные трубы
Пластиковые дренажные трубы
Пластиковые дренажные трубы используются для перемещения воды и других жидких материалов из одного места в другое. Существует множество различных типов и сортов (прочности) труб. Некоторые из наиболее распространенных типов, связанных с наружным ландшафтным дизайном, подробно описаны ниже. Некоторые имеют гладкие внутренние и внешние стенки, а некоторые могут быть гофрированными. У каждого типа есть назначение, и для конкретного приложения следует использовать правильный тип.
Устойчивость к атмосферным воздействиям
Все типы пластиковых дренажных труб устойчивы к любым погодным условиям, за исключением самых экстремальных. Пластиковые трубы являются предпочтительными дренажными трубами из-за их универсальности и доступности. Он легкий и простой в использовании для установки. Существует несколько пластиковых дренажных труб для разных целей, и они бывают разного диаметра, чтобы вместить разное количество воды. Наиболее распространенным диаметром, используемым для наружных ландшафтных проектов, является труба диаметром 4 дюйма.
Вот основная информация о дренажных трубах в зависимости от прочности:
Гофрированная двухстенная труба HDPE/N 12 – самая прочная
Изготовлена из полиэтилена высокой плотности, с точки зрения непрофессионала, очень прочного пластика. Трубы N-12 имеют гладкую внутреннюю стенку и гофрированную наружную стенку и обладают исключительной прочностью. Эта труба эквивалентна по прочности бетонной трубе, но легче по весу и намного легче режется, а также более экономична. Его можно использовать в различных приложениях, но чаще там, где требуется высокая прочность. Например, коммерческий подъезд, по которому грузовики будут проезжать по участку, где труба находится под землей. Из-за меньшего веса трубы из полиэтилена высокой плотности вызывают меньше проблем при обращении, и для их перемещения не требуется тяжелое подъемное оборудование, особенно если требуются трубы большего диаметра. Его можно разрезать обычной пилой для ПВХ или сабельной пилой. Цена, как правило, значительно меньше, чем у бетонной трубы, особенно с учетом трудозатрат на установку.
SDR 35 Канализационная магистральная труба
Дренажные трубы из ПВХ SDR 35 в основном используются для муниципальных канализационных систем, но могут использоваться и для других целей. Что касается управления ливневыми стоками, он чаще всего используется, когда подрядчик хотел бы или должен иметь более прочную трубу с гладкой внешней и внутренней стенкой по сравнению с трубой графика 20, упомянутой ниже. Размер труб из ПВХ SDR 35 начинается с 4 дюймов и может достигать 3 футов в диаметре. Тем не менее, для большинства жилых помещений не требуется диаметр 6 дюймов. Труба SDR имеет репутацию сложной для установки из-за соединения с резиновой прокладкой, однако этот недостаток затмевается ее ценой и доступностью. Хотя он и не такой прочный, как N12 или Schedule 40, его более чем достаточно для большинства жилых и небольших коммерческих помещений.
Канализационные дренажные трубы сортамента 20
Канализационные и дренажные трубы сортамента 20 являются наиболее распространенными трубами, используемыми для дренажа и ливневой канализации. Стенка этой трубы будет считаться легкой, но все же может выдерживать обычные нагрузки давления, которые встречаются в большинстве жилых ландшафтных проектов. Цена очень разумна для этой трубы, еще одна причина, по которой она очень часто используется. Наружный диаметр труб сортамента 20 такой же, как у труб сортамента 35. Фитинги взаимозаменяемы друг с другом, что повышает универсальность этой трубы и трубы сортамента SDR 35. Рекомендуется использовать там, где любой тип транспортного движения не будет пересекать территорию. В этот момент может быть сделан переход на SDR 35, чтобы выдерживать зоны, где этот трафик может пересекаться.
Канализационные дренажные трубы Schedule 40
Дренажные трубы Schedule 40 широко используются во всем мире, в основном для внутренней канализации, однако они также используются на открытом воздухе для различных ландшафтных проектов. Это более прочная, жесткая труба с гладкой внутренней и внешней стенкой. Когда требуется прочность, было бы более экономично использовать трубу N-12, но в некоторых проектах сортамент 40 лучше соответствует потребности из-за гладкой внешней стенки, что позволяет более широко приспосабливаться к более легким трубам, которые будут упомянуты. в этом блоге. Многие клиенты также предпочитают внешний вид гладкой белой трубы, если есть участки, где труба должна быть открыта, например, там, где водосточный желоб соединяется с водопроводной системой и выходит выше уровня земли.
Гофрированные гибкие дренажные трубы
С точки зрения прочности, эта труба находится в нижней части шкалы. Тем не менее, цена является наиболее рентабельной, если нет необходимости в более прочном выборе трубы. Из-за низкой прочности стенки эта труба чрезвычайно гибкая и обычно поставляется в бухтах по 100 футов. Чаще всего эта труба используется для французского дренажа, который представляет собой перфорированную версию этой трубы, но есть и другие варианты ее использования. Например, дренаж подпорной стенки или на объектах, где будет много поворотов, чтобы провести трубу до конечной точки слива или «дневного света». Гибкость позволяет выполнять эти повороты без использования большого количества фитингов, как это было бы во всех предыдущих упомянутых трубах. Это экономит трудозатраты на установку, а также затраты из-за отсутствия необходимых фитингов.
PIPE – ORDERS & INFORMATION
Phone: (973) 347-1101
Fax: (973) 347-0064
West Chester Machinery
278 Old Ledgewood Rd
Flanders, NJ 07836
Pipes Цифровые каталоги, соединители и трубопроводная арматура [скачать]
Приходите ознакомиться с нашим широким ассортиментом в нашем демонстрационном зале или позвоните нам по телефону (973) 347-1101 или по факсу: (973) 347-0064, чтобы обсудить, как мы можем предоставить вам все что нужно для строительства!
Каталог продукции NDS
Мы ставим воду на место.
- Управление ливневыми стоками жилых домов
- Коммерческое управление ливневыми стоками
- Профессиональное орошение
- Управление потоком
Просмотреть — Скачать
West Chester также предлагает широкий выбор строительных материалов, чтобы вы могли совершать покупки в одном месте!
Приходите ознакомиться с нашим широким выбором в нашем демонстрационном зале или позвоните нам, чтобы обсудить, как мы можем предоставить вам все необходимое для строительства!
Трубы и фитинги
Мы предлагаем широкий ассортимент труб и фитингов для различных нужд строительства. Все наши трубы имеют высокое качество и имеют раструб, что устраняет необходимость в соединении. Ниже приведен текущий список наших предложений труб по порядку прочности, однако, если у вас есть какие-либо вопросы, позвоните нам.
- Гофрированная двухстенная труба HDPE/N12 : Исключительно прочная труба, сравнимая по прочности с бетонными трубами RCP. Доступны размеры от 4” до 24” на складе, другие размеры могут быть заказаны по запросу
- Расписание 40 : доступны размеры 1,5–6 дюймов на складе, другие размеры могут быть заказаны по запросу.
- SDR35 : Доступны размеры 4″, 6″ и 8″, другие размеры могут быть заказаны по запросу
- Спецификация 20 (канализационные и дренажные трубы ) : доступны только размеры 4 и 6 дюймов
- Гофрированная гибкая труба : Доступны размеры 3″, 4″ и 6″ на складе.
- Фитинги для многих типов труб диаметром до 12 дюймов доступны на складе или по специальному заказу.
Продукция для дренажа:
Компания West Chester также предлагает широкий выбор вариантов дренажа.
Сборно-монолитные
- 12-дюймовые квадратные, 18-дюймовые квадратные, 24-дюймовые бетонные сливные бассейны
- Тяжелые бетонные траншейные трапы
- Все вышеперечисленное доступно с чугунной решеткой и выбивными стенками для труб различных размеров
Пластиковый дренаж
- 9-дюймовый квадратный, 12-дюймовый квадратный, 18-дюймовый квадратный дренажный бассейн
- Трапы различных размеров для всех типов применения
- Сухие камеры
PIPE — ORDERS & INFORMATION
Phone: (973) 347-1101
Fax: (973) 347-0064
West Chester Machinery
278 Old Ledgewood Rd
Flanders, NJ 07836
Электронные каталоги труб, соединителей и фитингов [скачать]
Каталог продукции NDS
Мы ставим воду на место.
- Управление ливневыми стоками жилых домов
- Коммерческое управление ливневыми стоками
- Профессиональное орошение
- Управление потоком
Посмотреть — скачать
Flo-Well
Производственный сухой колодец
Кредиты LEED:
- Сделайте свой сайт экологичным
- Задерживает ливневую воду на месте
- Установка дешевле, чем установка трубы или бетона
- Расширяется для управления большими объемами воды
Посмотреть — Скачать
West Chester Machinery
Штаб-квартира вашей автоцистерны для сбора пыли, снегоуборочной техники и строительных материалов в северной части штата Нью-Джерси.
West Chester Machinery — это семейный бизнес, который уже более 36 лет работает в строительной отрасли.
Мы заработали свою репутацию за счет предоставления качественных продуктов и превосходного обслуживания.
От наших экспертных услуг до наших знающих и дружелюбных продавцов, вы всегда можете рассчитывать на West Chester, чтобы удовлетворить ваши потребности.
Трубы, фитинги и дренажные изделия NDS на складе West Chester Machinery
- Продукты и инструменты для нанесения уплотнений, а также дистрибьютор продуктов SealMaster
- Герметик для дорожного покрытия – SealMaster Coal Tar Pavement Sealer
- Добавки для герметизации тротуаров – Top Tuff, Fass-Dri, FSA
- Заполнители трещин – Pourable Crack Sealant, Gator Pave Crack Filler, Crack Master Supreme
- Инструменты и аксессуары – швабры, щетки, распылительные наконечники
- Фильтровальная ткань
- Оранжевый забор
- Иловое ограждение
- Стабилизирующая ткань
- Одеяло для защиты от эрозии
Посетите наши предприятия во Фландрии, штат Нью-Джерси, и узнайте, что такое West Chester Machinery.
Карта проезда
Водовозы для удаления пыли
Продажа, аренда, запчасти и обслуживание.
ПОДРОБНЕЕ
Снегоуборочные плуги и разбрасыватели
Продажа снегоуборочной техники, запчасти и обслуживание.
Снегоуборочные плуги и разбрасыватели Western, разбрасыватели для покупателей и запчасти для снегоуборочных машин Arctic.
ПОДРОБНЕЕ
Строительные материалы
Дренажные трубы и фитинги, уплотнительное покрытие, герметик для тротуаров, заполнители трещин, инструменты и аксессуары, фильтровальная ткань, оранжевое ограждение, противоиловое ограждение и стабилизирующая ткань.
ПОДРОБНЕЕ
KRAH — Приложение
Krah — Трубы — Заявка — 1
Krah — Bilder — Заявка
Krah — Трубы — Заявка — 2
Krah — Bilder — Заявка
Krah — Трубы — Применение — 3
Krah — Bilder — Применение
Krah — Трубы — Заявка — 4
Krah — Bilder — Заявка
Krah — Трубы — Заявка — 5
Krah — Bilder — Заявка
Канализация
Канализационные системы из профильных труб Krah уже более 35 лет используются во всех сферах местного и промышленного водоотвода.
Группа Krah предлагает современную программу канализационных труб с люками, фитингами и системами безопасного соединения труб для проектирования очистных сооружений.
Напорные трубы, изготовленные из PE80 / PE100 и полипропилена, могут иметь внутренний диаметр от DN/ID 300 мм до DN/ID 5000 мм. Стандартная длина 6 м обеспечивает легкую транспортировку, быструю обработку и меньшее количество соединений.
подробнее
Однако возможно изготовление и более коротких труб. Срок службы труб оценивается более 100 лет. Гравитационные трубы производятся по следующим стандартам:
- DIN16961
- EN13476
- АСТМ F894
- НБР7373
- JIS_K6780
При использовании профильной трубы вес может быть снижен до 65 % по сравнению с трубой со сплошной стенкой при той же кольцевой жесткости! Возможны 5 различных профилей, включая сплошную стену. Обычные области применения: канализационные или дренажные системы, перекладка, выпускные трубы, резервуары и резервуары для дождевой воды, а иногда и промышленное использование.
Storm Drain
Компания Krah является компетентным партнером по компонентам систем дренажа и дегазации полигонов.
Многие свалки успешно оборудованы профилированными дренажными трубами и смотровыми колодцами.
Разработки Krahs установили новые стандарты защиты почвы и грунтовых вод. Дренажные шахты с системами управления доступны в диаметрах до DN/ID 5000 мм.
Напорные трубы
Диаметры напорных труб могут варьироваться от DN/ID 300 до DN/ID 5000 мм, изготовленные либо из гомогенного полиэтилена, полипропилена, либо из смеси полиэтилена, армированного волокнами, чтобы объединить известные свойства термопластов с важные характеристики волокон.
Области применения варьируются от питьевых до промышленных или специальных применений. Давление может достигать 10 или 16 бар.
подробнее
Полиэтилен
PE100 имеет MRS 10 Н/мм² и соответствует следующим международным стандартам:
- ISO 4427
- DIN 16961
- DIN PAS 1065
- СПЕЦ 14001
Размеры и соответствующий им вес: Большие диаметры возможны по запросу.
PE-GF
PE-GF 200 имеет MRS 20 Н/мм² и соответствует следующим международным стандартам:
- ISO/CD 29561
- АСТМ Ф2720
- DIN СПЕЦИФИКАЦИЯ 19674-1
- DIN СПЕЦИФИКАЦИЯ 19674-2
Размеры и соответствующий им вес: Большие диаметры возможны по запросу.
Морское применение
Водовыпускные отверстия используются для сброса жидких и газообразных веществ в основании рек и морей.
Для строительства и эксплуатации таких трубопроводов трубы Krah обладают значительными преимуществами, такими как эластичность трубопровода и, следовательно, оптимальная адаптация к местности, малый вес, надежная и прочная технология соединения и устойчивость к морской воде.
Жесткость трубы точно адаптирована к соответствующим требованиям, поскольку для каждого отдельного проекта подбираются соответствующие профили.
Фитинги
Люки
Люки используются для обслуживания и осмотра трубопроводных систем. В основном их можно разделить на две основные категории. Системные валы
используются для меньших размеров, тогда как тангенциальные валы используются для более крупных размеров. Они в основном отличаются своим положением/местоположением по отношению к трубе.
Все люки имеют цилиндрическую форму. Они рассчитаны на полную нагрузку от дорожного движения (HLC60), где верхняя железобетонная плита опирается непосредственно на вертикальную стену конструкции. Люки и камеры PEHD также могут быть установлены в районах с высоким уровнем грунтовых вод.
Фитинг
Фитинги могут быть переходами, ответвлениями или отводами. Все производятся из труб типа VW или SQ. Их конструкция соответствует требуемой жесткости и выбранным факторам сварки.
Можно выбрать любой конец фитинга, и все фитинги могут быть соединены любым предлагаемым нами способом. Безусловно, фитинги обладают такими же превосходными характеристиками, как и наши трубы.
Отводы
Отводы могут изготавливаться и сегментироваться под разными углами, а радиус отвода, соответствующий диаметру трубы, может выбираться независимо.
Практически любой угол может быть изготовлен.
Переходы
Переходы могут быть выполнены как центрально, так и эксцентрично, чтобы переходы всегда соответствовали требованиям.
Для стандартных редукторов максимальная разница в диаметре составляет 200 мм, но также возможно изготовление любых других вариаций.
Отводы
Отводы могут быть изготовлены и поставлены любого типа и формы.
Угол можно настроить индивидуально от 15° до 90°, а также концы и соответствующие длины сегментов.
Присоединение к дому
Трубопроводы из полиэтилена отвечают самым высоким требованиям в отношении герметичности, долговечности и монтажа.
Фитинги HAS строго соответствуют этим высоким требованиям. Подходящие для новой установки, а также последующей интеграции в открытую конструкцию, соединительные трубы дома и боковые трубы диаметром DN 150 (OD 160 SDR 17,6) и DN 200 (OD 225 SDR 17,6) можно легко, быстро и экономично присоединяется к магистральной трубе из полиэтилена.
подробнее
Фитинг HAS DN 150 предназначен для соединения ПЭ труб НД 160 SDR 17,6 со всеми профилированными ПЭ трубами с общей толщиной стенки до 140 мм и со сплошными ПЭ трубами от OD 225 SDR 17,6. Фитинг HENZE HAS DN 200 предназначен для соединения полиэтиленовых труб DA 225 SDR 17,6 со всеми профилированными полиэтиленовыми трубами с общей толщиной стенки до 140 мм и со сплошными полиэтиленовыми трубами диаметром от OD355 SDR 17,6.
Все преимущества одним взглядом:
- Для установки не требуются специальные инструменты
- Простой и быстрый монтаж
- Подходит для всех сплошных и профильных труб из полиэтилена
- Прочная герметичность благодаря сварке
- Для немедленного использования
- Высокий уровень безопасности за счет автоматизации
- Безопасность при смещении и поглощение усилия благодаря сварке всей стенки трубы
- Прочная конструкция
- Отсутствие внутренних выступающих элементов благодаря вогнутому слою
Загрузить брошюру — HAS — Фитинги для подключения к дому
Резервуары и оборудование
Резервуары могут быть заполнены различными объемами (органическими, неорганическими, твердыми).
Основным преимуществом этих накопительных резервуаров является их различная толщина стенок: дно выполнено из толстостенного материала, а верх довольно тонкий.
Это обеспечивает экономичное производство, стабильность и несложное обращение. В основном резервуары представляют собой резервуары большого объема, изготовленные по индивидуальному заказу, емкостью от 1 м³ до 150 м³. Резервуары полностью изготавливаются по индивидуальному заказу и могут быть легко расширены даже после того, как они были закончены.
подробнее
Все детали могут быть изготовлены из одного и того же материала, и обычно они привариваются к основному баку, так что он образует полностью
однородный узел. Практически все идеи заказчика и проектировщиков могут быть реализованы.
После изготовления резервуара или даже сложного аппарата агрегат будет отправлен на строительную площадку. Время установки
очень короткое, а обращение с ним очень простое благодаря малому весу и прочной конструкции.
Конструкции резервуаров в основном соответствуют DVS2205 и EN12573 или любым другим конкретным руководствам по применению. Для облегчения расчета
у Krah есть специальная программа. Одним из больших преимуществ является очень низкая стоимость обслуживания всей системы, а также простота и скорость очистки. Как правило, каждый резервуар для хранения имеет круглую цилиндрическую оболочку, и
может иметь различную высоту. В следующей таблице указаны основные размеры. Кроме того, мы можем изготовить любой диаметр в диапазоне
с внутренним диаметром от 1000 мм до 5000 мм. Диапазон толщины стенок может варьироваться от минимум 5 мм до максимум 250 мм.
Также доступны резервуары для дождевой воды.
О нас
ГЕРМЕТИК ДЛЯ ОБЕСПЕЧЕНИЯ ГЕРМЕТИЧНОГО УПЛОТНЕНИЯ, В то время как ОТДЕЛЬНЫЕ СОЕДИНЕНИЯ ТРУБ ПОСТАВЛЯЮТСЯ С ПРОФИЛЬНОЙ РЕЗИНОВОЙ ПРОКЛАДКОЙ ДЛЯ ОБЕСПЕЧЕНИЯ ГЕРМЕТИЧНОГО ИЛИ ВОДОНЕПРОНИЦАЕМОГО УПЛОТНЕНИЯ. ВСЕ RCP ИЗГОТОВЛЕНЫ В СООТВЕТСТВИИ С ПРИМЕНИМЫМИ СТАНДАРТАМИ ASTM И AASHTO, ПРИ СООТВЕТСТВИИ С ПРОГРАММОЙ СЕРТИФИКАЦИИ Q-CAST АМЕРИКАНСКОЙ АССОЦИАЦИИ БЕТОННЫХ ТРУБ.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- ASTM C 76/AASHTO M 170 СПЕЦИФИКАЦИЯ ДЛЯ КОНТРОЛЯ.
- ASTM C 990/AASHTO M198 Спецификация для предварительно представленного гибкого майки.
- АСТМ К 443/ААШТО М 361 Дж OINTS FOR CONCRETE PIPE USING RUBBER GASKETS
TONGUE & GROOVE RCP
Pipe ID | LBS / LF | LF/ НАГРУЗКА 0040 TYPE | JT LENGTHS | WALL THICKNESS | PIPE OD | ||
---|---|---|---|---|---|---|---|
15 « | 135 | 320 ‘ | B | 4′ и 8 ‘ | 4′ и 8 ‘911 | 2-1/4″ | 19-1/2″ |
18″ | 178 | 256′ | B | 4′ & 8′ | 2-1/2″ | 23″ | |
24″ | 276 | 168′ | B | 4′ & 8′ | 3″ | 30″ | |
30″ | 400 | 120′ | B | 4′ & 8′ | 3- 1/2″ | 37″ | |
36″ | 532 | 88′ | B | 4′ & 8′ | 4″ | 44″ | |
42″ | 686 | 72′ | B | 4′ & 8′ | 4-1/2″ | 51″ | |
48″ | 868 | 56′ | B | 4′ & 8′ | 5″ | 58″ | |
54″ | 1,118 | 40′ | B | 8′ | 5-1/2″ | 65″ | |
54″ | 1,208 | 32′ | C | 8′ | 6-1/4″ | 66-1/2″ | |
60″ | 1,296 | 32′ | B | 8′ | 6″ | 72″ | |
60″ | 1,473 | 24′ | C | 8′ | 6-3/4″ | 73-1/2″ | |
66″ | 1,737 | 24′ | C | 8′ | 7-1/4″ | 80-1/2″ | |
72″ | 1,812 | 24′ | B | 4′, 6′, 8′ | 7″ | 86″ | |
84″ | 2,655 | 16′ | C | 4′ & 8′ | 8-3/4″ | 101-1/2″ | |
96″ | 3562 | 8′ | C | 8′ | 9-3/4″ | 115-1/2″ |
- All Tongue & Groove RCP is manufactured to соответствуют ASTM C 76/AASHTO M 170.
- RUCK & GROOVE RCP поставляется с герметиком бутилового соединения в соответствии с ASTM C 990/AASHTO M 198.
Бетонная труба — самая сильная труба, которая обеспечивает как конструкция, так и конструкция, когда она прибывает на работу. САЙТ. В отличие от ГИБКИХ СИСТЕМ, 85% ПРОЧНОСТИ БЕТОННОЙ ТРУБЫ ЗАЧИСЛЕНО В ИЗДЕЛИИ, В то время как ТОЛЬКО 15% ЕЕ ПРОЧНОСТИ ЗАВИСИТ ОТ ГРУНТОВОЙ ОБОЛОЧКИ. СО 100-ЛЕТНИМ РАСЧЕТНЫМ СРОКОМ ЖИЗНИ БЕТОННАЯ ТРУБА ИМЕЕТ ПОДТВЕРЖДЕННУЮ СПОСОБНОСТЬ ЯВЛЯТЬСЯ САМОЙ ПРОЧНОЙ, ЭФФЕКТИВНОЙ И НАДЕЖНОЙ ТРУБОЙ GOSSETT CONCRETT PIPE ПРЕДЛАГАЕТ ПОЛНУЮ АССОРТИМЕНТНУЮ АССОРТИМЕНТНУЮ СТРУЖКУ И ОДИНОЧНУЮ СМЕЩЕНИЕ RCP В КЛАССАХ ПРОЧНОСТИ 3, 4 И 5 . СОЕДИНЕНИЯ ПОСТАВЛЯЮТСЯ С ПРЕДВАРИТЕЛЬНО ФОРМУЛИРОВАННЫМ ГИБКИМ
Rubber Gasket RCP
Pipe ID | LBS/ LF | LF/ Нагрузка | Стена Тип | Тип | Тип | WALL THICKNESS | PIPE OD | BELL OD | |||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
15 « | 135 | 320 ‘ | B | B | B9 | B0′ | ‘ | 0061 | 2-1/4″ | 19-1/2″ | 23-5/16″ | ||
18″ | 178 | 256′ | B | 8′ | 2-1/2″ | 23″ | 26-1/2″ | ||||||
24″ | 276 | 168′ | B | 8′ | 3″ | 30″ | 32-5/8″ | ||||||
30″ | 400 | 120′ | B | 8′ | 3-1/2″ | 37″ | 39-1/4″ | ||||||
36″ | 532 | 88′ | B | 8′ | 4″ | 44″ | 45-3/8″ | ||||||
42″ | 686 | 72′ | B | 8′ | 4-1/2″ | 51″ | 51″ | ||||||
48″ | 868 | 56′ | B | 8′ | 5″ | 58″ | 58″ | ||||||
54″ | 1,118 | 40′ | B | 8′ | 5-1/2″ | 65″ | 65″ | ||||||
54″ | 1,208 | 32 ‘ | B | 8′ | 6-1/4 « | 60-1/4″ | 610-1/4 «. | ||||||
60″ | 1,296 | 32′ | B | 8′ | 6″ | 72″ | 72″ | ||||||
60 дюймов | 1,473 | 24 ‘ | C | 8′ | 6-3/4 « | 6-3/4″ | 6-3/4 « | 6-3/4″ | 6-й » » | ||||
66″ | 1,737 | 24′ | C | 8′ | 7-1/4″ | 80-1/2 » | 80-1/2″ | ||||||
72″ | 1,812 | 24′ | B | 4′, 6′, 8′ | 7″ | 86″ | 86″ | ||||||
84″ | 2,655 | 16′ | C | 4′ & 8′ | 8-3/4″ | 101 -1/2″ | 101-1/2″ | ||||||
96″ | 3,562 | 8′ | C | 8′ | 9-3/4″ | 115-1/2 « | 115-1/2″ |
- ВСЕ ОДИНСКОЕ ОТДЫХ РКП производится для встреч ASTM.
