1В62Г станок: 1В62Г Станок токарно-винторезный с выемкой в станине универсальный. Паспорт, схемы, характеристики, описание
Содержание

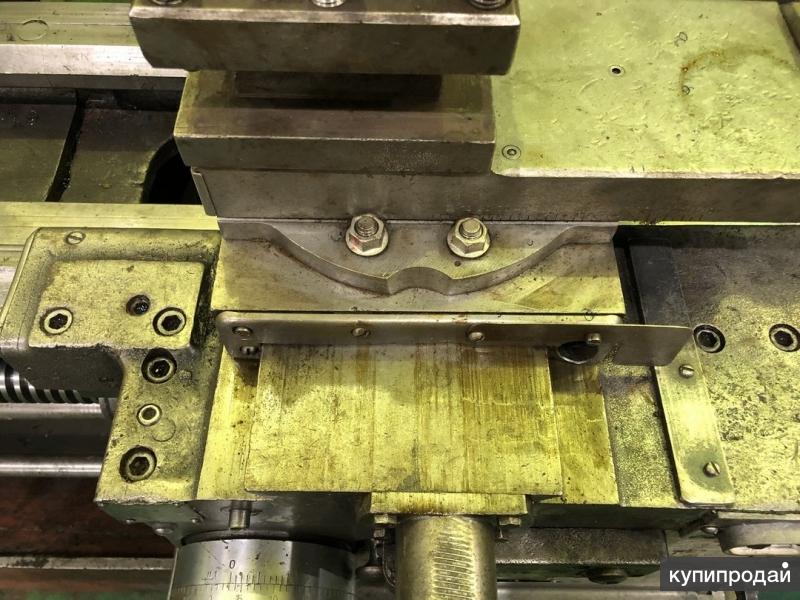

1В62Г Станок токарно-винторезный
НАЗНАЧЕНИЕ: Предназначен для выполнения разнообразных токарных работ, в том числе для нарезания метрической, модульной, дюймовой и питчевой резьб на заготовках, устанавливаемых в центрах или патроне.
ОСОБЕННОСТИ:
- Все основные части станка изготовлены из высококачественной стали;
- Термообработанные и шлифованные направляющие станины, зубчатые колеса и валы обеспечивают длительный срок службы и повышенную точность обработки;
- Задняя бабка оснащена механическим разгрузочным устройством, обеспечивающим плавность и легкость ее перемещения;
- Станок оснащен коробкой подач и фартуком имеющим собственный привод ускоренного перемещения суппорта и каретки, что улучшает динамику работы станка на ускоренном ходу, позволяющими нарезать дюймовые резьбы 11 и 19 ниток на дюйм без замены сменных зубчатых колес;
- Коробка скоростей, коробка подач и фартук снабжены автономной системой смазки;
- Конструкция станка позволяет устанавливать на шпиндельный узел электромеханический, гидравлический или пневматический патроны для зажима заготовок.
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Расстояние между центрами, мм. | 1000 |
| Высота центров, мм. | 230 |
| Максимальный диаметр обработки над станиной, мм. | 445 |
| Максимальный диаметр обработки над суппортом, мм. | 220 |
| Максимальный диаметр обработки в выемке станины, мм. | 620 |
| Диаметр обрабатываемого прутка, мм. | 52 |
| Диаметр циллиндрического отверстия в шпинделе, мм. | 54 |
| Конец шпинделя | №6 (по DIN 55027) |
| Конус шпинделя | Морзе 6 (7032-0043) (ГОСТ 13214-79) |
| Центр в пиноли задней бабки | Морзе 5 |
Диаметр пиноли, мм. | 75 |
| Ход пиноли, мм. | 150 |
| Количество скоростей вращения шпинделя | 24 |
| Диапазон частот вращения шпинделя, об./мин. | 10 — 1400 |
| Ширина направляющих, мм. | 350 |
| Число ступеней подач | 50 |
| Диапазон продольной подачи, мм./об. | 0,04 — 24,6 |
| Диапазон поперечной подачи, мм./об. | 0,02 — 12,3 |
| Шаг нарезаемой метрической резьбы (число ступеней), мм. | 0,5 — 224 |
| Шаг нарезаемой модульной резьбы (число ступеней), модуль | 0,5 — 224 |
| Шаг нарезаемой дюймовой резьбы (число ступеней), нит./1` | 77 — 0,125 |
| Шаг нарезаемой питчевой резьбы (число ступеней), питч | 77 — 0,125 |
| Ход поперечного суппорта, мм | 280 |
| Ход верхнего суппорта, мм | 130 |
| Класс точности | Н |
| Мощность привода главного движения, кВт | 7,5 |
| Напряжение питания, В | 380 |
Габаритные размеры (LxBxH), мм. | 2800 х 1190 х 1450 |
| Масса, кг. | 2400 |
| Технические параметры | |
| Расстояние между центрами, мм | 1000 |
| Максимальный диаметр обработки над станиной, мм | 445 |
| Максимальный диаметр обработки над суппортом, мм | 220 |
| Класс точности | Н |
| Мощность, кВт | 7.5 |
| Напряжение питания, В | 380 |
org/PropertyValue»>- Руководство по эксплуатации 16В20(1В62Г) (23.33MB)
- Установка 16В20, 1В62Г, 1В625 (395.04KB)
Ваше имя:
Ваш отзыв
Внимание: HTML не поддерживается! Используйте обычный текст!
Рейтинг
Плохо
Хорошо
» Станок токарно-винторезный с выемкой в станине 1В62Г
» Станок токарно-винторезный с выемкой в станине 1В62Г
Станок токарно-винторезный с выемкой в станине 1В62Г
Токарно-винторезный станок 1В62Г относится к универсальному технологическому металлорежущему оборудованию, используемому преимущественно на ремонтных или других металлообрабатывающих предприятиях.
Применяются для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения разнообразного осевого профиля, а также для нарезания левых и правых резьб: метрических, дюймовых, модульных и питчевых. Станок 1В62Г предназначен для нужд предприятий всех отраслей промышленности.
- Характеристики
- Описание
- Комплектация
| Наименование параметра | Значение |
| Класс точности | Н |
| Максимальный диаметр обработки над станиной | 445мм |
| Максимальный диаметр обработки над суппортом | 220мм |
| Максимальный диаметр обработки при снятом ГАП | 620мм |
| Расстояние между центрами | 750,1000,1500 |
| Диаметр отверстия в шпинделе | 54мм |
| Частота оборотов шпинделя | 10-1400 об/мин |
| Количество ступеней оборотов шпинделя | 12 |
| Частота обратных оборотов шпинделя | 16-1800 об/миин |
| Количество ступеней продольных/поперечных подач | 50/50 |
| Предел продольных подач | 0,018-22,4 мм/об |
| Предел продольных подач | 0,009-11,2 мм/об |
| Шаг метрических резьб | 0,5-224мм |
| Шаг дюймовых резьб | 77-0,125 ниток/дюйм |
| Шаг модульных резьб | 0,5-224 модуль |
| Шаг питчевых резьб | 77-0,125 п/диам. |
| Максимальный вылет пиноли задней бабки | 150мм |
| Мощность главного электродвигателя | 7,5кВт |
| Мощность двигателя СОЖ | 0,12кВт |
| Мощность двигателя ускоренных перемещений | 0,75кВт |
| Габариты станка (для РМЦ 1000мм) | 2800/1190/1450мм |
| Вес станка (для РМЦ 1000мм) | 2430кг |
Токарно-винторезный станок 1В62Г относится к универсальному технологическому металлорежущему оборудованию, используемому преимущественно на ремонтных или других металлообрабатывающих предприятиях. Применяются для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения разнообразного осевого профиля, а также для нарезания левых и правых резьб: метрических, дюймовых, модульных и питчевых. Станок 1В62Г предназначен для нужд предприятий всех отраслей промышленности.
Стандартная комплектация:
- — Станок в сборе
- — 3х кулачковй патрон, диаметр 250мм
- — Руководство по эксплуатации (паспорт)
Дополнительная комплектация:
- — вращающиеся и упорные центра
- — 4х кулачковый патрон
- — люнеты (подвижный и неподвижный)
- и д. р
рПрисоединяйтесь:
Мы принимаем:
Вся информация на сайте – собственность компании ООО «БАЗИСМАШ». Публикация информации с сайта www.bazismash.ru без разрешения запрещена. Все права защищены.
Информация на сайте www.bazismash.ru не является публичной офертой. Указанные цены предварительно уточняйте у менеджеров компании.
Цены в пунктах выдачи заказов и розничных магазинах компании ООО «БАЗИСМАШ» могут отличаться от указанных на сайте.
HL 1 — 6 — SCHENCK USA
- SCHENCK USA CORP. (en-US)
- Продукты
- Поиск продукта
- Страница сведений о продукте
Назад
Горизонтальный балансировочный станок для авиационной промышленности
- Модульная конструкция для различных вариантов применения и приводных систем
- Простая и надежная эксплуатация
- Широкий спектр средств защиты и безопасности для операторов, машин и окружающей среды
- Высокая точность измерений благодаря цифровая обработка данных измерений
Область применения Балансировочные станки серии HL с седлообразными подшипниками
специально разработаны для балансировки турбин и компрессоров в производственных и ремонтных мастерских авиационной промышленности.
Модульная концепция позволяет адаптироваться к широкому спектру балансировочных задач за счет простой замены стандартных компонентов, например. опорой роторов с шейками вала на подшипниках качения.
Дизайн
Исполнение
Силоизмерительная горизонтальная балансировочная машина с постоянной калибровкой и ручным управлением.
Станок соответствует классификации машин SAE согласно SAE ARP 4048: Опора ротора в седловидных подшипниках, измерительный блок с микропроцессорным управлением и дополнительный защитный кожух (класс защиты B или C) специально разработаны для задач балансировки в авиационной промышленности.
Оснащены концевыми и/или ременными приводами.
Доступен широкий ассортимент аксессуаров для расширенного круга задач.
Технические характеристики
| Краткий обзор технических данных | ГЛ 1 БУ | ГЛ 2 БУ | ГЛ 3 УБ | ГЛ 4 УБ | HL 5 UB | ГЛ 50 УБ | ГЛ 6 ЕВ | |
| Измерительный блок | КАБ 925 | КАБ 925 | КАБ 925 | КАБ 925 | КАБ 925 | КАБ 925 | КАБ 925 | |
| Концевой привод | • | • | • | • | • | |||
| Ременная передача | • | • | • | • | • | • | ||
| Механический класс SAE 2) | [фунт] | 30 | 100 | 300 | 1000 | 3000 | ||
| Ротор | ||||||||
| Вес | [кг] | 16 | 1–100 | 1,5 — 200 | 1,5 — 700 | 5 — 1400 | 20 — 2800 | 50 — 5000 |
Диаметр, макс. 1) | [мм] | 360 | 800 | 1260 | 1600 | 1600 | 3000 | 3400 |
| Диаметр шейки 6) | [мм] | 6–70 | 9 — 140 | 9 — 140 | 12 — 200 | 18 — 280 | 35 — 305 | 35 — 305 |
| Размер седла 2) | (Золл) | 4 | 6 | 6 | 10 | 13 | 20 | 20 |
| Седловая вставка | (Золл) | — | — | — | 10 / 8 | — | 20 / 13 | — |
| Длина, макс. | [мм] | 450 | 1380 | 1540 | 2170 | 2435 | 3860 | 4000 |
| Машина | ||||||||
| Ширина A 5) | [мм] | 1500 | 2500 | 3500 | 4500 | 5000 | 7000 | 8000 |
| Глубина B 5) | [мм] | 1000 | 1500 | 2000 | 2500 | 2500 | 3000 | 5500 |
| Высота C 5) | [мм] | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2500 |
| Концевой привод 4) | ||||||||
Переменная скорость балансировки, макс. | [мин -1] | — | — | 1130 | 1340 | 960 | 960 | 2180 |
| Мощность привода | (кВт) | — | — | 2,2 | 7,5 | 37 | 55 | макс. 250 |
| Ременная передача 4) | ||||||||
| Переменная скорость балансировки, макс. 3) | [мин -1] | 1140 | 1600 | 1900 | 1600 | 1350 | 2520 | — |
| Мощность привода | (кВт) | 0,13 | 2,2 | 2,2 | 7,5 | 22 | 55 | — |
| Точность балансировки 2) | (мкдюйм) | 10 | 10 | 10 | 10 | 15 | 15 | 15 |
| Испытательный ротор SAE, масса 7) | [фунт] | 11 | 50 | 50 | 50 | 150 | 500 | 500 |
| Требуемая мощность | [В] | 230 | 400 8) | 400 8) | 400 8) | 400 8) | 400 8) | 400 8) |
| Базовая машина | Заказ № | Р0460100. 01 | Р0460200.01 | Р0460300.01 | R0460400.01 | Р0460500.01 | Р0460600.01 | Р0460700.01 |
| Опции | ||||||||
| Каретки роликовых подшипников | Заказ № | Р0460101.01 | Р0460201.01 | Р0460301.01 | Р0460401.01 | Р0460501.01 | Р0460601.01 | Р0460701.01 |
| Замок привода | Заказ № | — | — | — | Р0460402.01 | Р0460502.01 | R0460602.01 | Р0460702.01 |
| Защитный кожух, тип C | Заказ № | Р0460103.01 | Р0460203.01 | Р0460303.01 | Р0460403.01 | R0460503.01 | — | — |
| Защитное ограждение, тип B | Заказ № | — | — | — | — | — | R0460604.  |
