Описание

Вильнюсский станкостроительный завод «Жальгирис»

Горизонтально-фрезерный станок модели 6Т80 предназначен для выполнения различных фрезерных работ на небольших деталях разнообразной конфигурации из стали, чугуна, цветных металлов и пластмасс.

Класс точности станка — Н.

Шероховатость обработки на станке деталей при чистовых режимах Ra≤2,5 мкм.

Минимальные размеры обрабатываемых деталей — не ограничены, а максимальные — ограничены ходом стола и размерами инструмента.

Максимальная масса обрабатываемых деталей с приспособлением — 200 кг.

Стойка станка жестко установлена на плите, одновременно служащей резервуаром для охлаждающей жидкости. В верхней ее части имеются направляющие для установки хобота. На вертикальных направляющих стойки установлена консоль со встроенной восемнадцатиступенчатой коробкой подач. На горизонтальных направляющих консоли установлены салазки со столом. Двенадцатиступенчатая коробка скоростей привода горизонтального шпинделя размещена в стойке станка. Станок оснащен защитными устройствами и блокировками. Охлаждение осуществляется при помощи насоса Х14-22М, встроенного в нижней части стойки.

Встраивание станка в автоматическую линию не предусмотрено.

Категория условий транспортирования и хранения — Ж по ГОСТ 9.014—78.

Руководство

Видео

Пополнение в мастерской — 6Т80

Фрезерный станок 6Т80

Обгонная муфта фрезерного станка 6Т80

ВФГ для фрезерного станка 6Т80. Часть 1. Вертикальное разочарование

ВФГ для фрезерного станка 6Т80. Часть 2. Уже на что-то похоже

ВФГ для фрезерного станка 6Т80. Часть 3. Финиш, первая стружка

Как выкатать стол фрезерного станка 6Т80 и ему подобных

Разбор коробки подач консоли 6т10, 6т80, 6т80ш. Не работают быстрые подачи

• Назад

• Вперед

Станки фрезерные консольные 6Т80, 6Т80Г, 6Т80Ш и 6Т10

Станки фрезерные консольные 6Т80, 6Т80Г, 6Т80Ш и 6Т10

Подробности

Категория: Фрезерные станки

6Т80 и вертикально-фрезерный консольный станок модели 6T10 предназначены для выполнения разнообразных фрезерных работ в условиях индивидуального и серийного производства.
На станках удобно фрезеровать плоскости, торцы, скосы, пазы на небольших деталях разнообразной конфигурации из стали, чугуна, цветных металлов и пластмасс.

Скачать документацию

 Кинематическая схема

Привод шпинделей осуществляется от электродвигателей через клиноременную передачу .
Шпиндели имеют по 12 различных скоростей, получаемых при передвижении зубчатых блоков по шлицевым валам.
Привод подач осуществляется от электродвигателя через соединительную муфту, от вала IX на коробку подач. Посредством перемещения губчатых блоков коробка подач обеспечивает получение 18 различных подач, которые передаются на вал 271 консоли и далее при включении соответствующей кулачковой муфты к винтам продольного, поперечного и вертикального перемещений.
Ускоренные перемещения осуществляются от электродвигателя через валы IXV X, ХII, ХУ, электромагнитную и обгонную муфты на вал ХУ1 консоли.
Включение и реверсирование продольных, поперечных, вертикальных подач производится двусторонними кулачковыми муфтами.

Станина

Станина является базовой частью станка, на которой монтируются все остальные составные час и механизмы. Стойка станины жестко соединена с плитой (основанием), являющейся резервуаром охлаждающей жидкости.

Хобот

 На хоботе станка 6Т80Ш смонтирована вертикальная шпиндельная головка, а на направляющих хобота крепятся подвески (рис. 21 , 22) для работы с длинными оправками. Подвески имеют опору качения и опору скольжения. Подвески на станках не взаимозаменяемые. Для установки подвесок головку развернуть вверх.

Коробка скоростей

Коробка скоростей горизонтального шпинделя станков 6Т80Ш, 6Т80Г и 6Т80 (рис. 23) и станка 6TI0 (рис. 24) смонтирована в станине. Соединение с электродвигателем осуществляется через клиноременную передачу. Осмотр и доступ к коробке скоростей — через окно узла переключения скоростей с левой стороны станины.
Вертикальная шпиндельная головка станка 6Т8СШ показана на рис. 25, а станка 6T10 — на рис. 26. Привод вертикального шпинделя станка 6Т8СШ осуществляется от электродвигателя, вынесенного на верх головки,через клиноременную передачу, роликовую муфту 8 сцепления и коробку скоростей.

Шпиндель смонтирован в выдвижной гильзе 7.
Шпиндельная головка станка 6Т80Ш крепится к хоботу через зажим (рис. 27) и имеет возможность поворота в поперечном и продольном направлениях стола.

Консоль и коробка подач

Привод подач размещен в консоли. Разрез по валам показан на рис. 28. Механизм вертикального перемещения консоли показан на рис. 29.
Спереди, в нижнюю часть консоли встроен фланцевый электродвигатель, с левой стороны консоли крепится коробка подач с механизмом переключения подач и механизмом включения вертикального перемещения стола, с правой — механизм включения поперечного перемещения стола.
Восемнадцатиступенчатая коробка подач (рис. 30) имеет цепь ускоренного хода с предохранительной муфтой 2# исключающей возможность поломки привода подач при перегрузках.
На одном валу с предохранительной муфтой смонтированы электромагнитная муфта I и обгонная муфта 3. Включение быстрых перемещений стола осуществляется кнопкой II (см.рис. 12). Механизм переключения подач (рис. 31) состоит из рукояток I и 2, кулачка с профильными павами 3, лимба 6 и рычагов 5 для переключения зубчатых колес.Переключение зубчатых колес коробки подач происходит при вращении лимба б вокруг оси рукояткой 2 и при вращении оси 4 рукояткой I.
Включение вертикального и поперечного механических перемещений стола осуществляется рукоятками 3 и 15 (см.рис. 12).
Направление движения рукояток мнемонически увязано с направлением движения стола.
Ручное вертикальное перемещение стола осуществляется рукояткой I, поперечное — маховиком 2.
Задняя стенка консоли выполнена в виде направляющих «ласточкин хвост».
Верхняя часть консоли имеет прямоугольные направляющие,по которым перемещаются салазки.

Стол с салазками

Салазки перемещаются в поперечном направлении на консоли и имеют направляющие для стола (рис. 32). Со столом связан винт 2 продольной подачи.
В салазках находятся конические шестерни 5, вращающие винт, рукоятки и механизм включения продольной подачи. При работе методом попутного фрезерования предусмотрена выборка зазоров между резьбой ходового винта 2 и гаек 3,4 поворотом червяка I. При работе методом встречного фрезерования сильно изнашивается ходовой винт. Поэтому, если на станке длительное время выполняется одна работа, следует менять участок работы винта.

Электрическая схема

Включением вводного автоматического выключателя QF подается напряжение сети на зажимы А10, В10, С10, т.е. в первичные обмотки трансформаторов управления TV1, TV2, TV3 и на входные контакты магнитного пускателя КМ.
Пуск станка в работу осуществляется нажатием кнопки SB2. При этом срабатывает магнитный пускатель КМ, который, замкнув свои замыкающие контакты в силовой цепи, включает электродвигатели привода шпинделя M1 или фрезерной головки М2, привода подачи М3 и электронасоса М4 .
Для раздельной работы электродвигателей М1-М4 имеются, соответственно, выключатели SA1-SA4. Кроме того, выключатель -SA1 предназначен для изменения направления вращения электродвигателя M1, а выключатель SA2 — для изменения направления вращения электродвигателя М2.
Останов станка осуществляется нажатием кнопки SB1 .
От нажатия последней отключается магнитный пускатель КМ, который, в свою очередь, выключает все электродвигатели и включает магнитный пускатель КА.
Магнитный пускатель КА совместно с промежуточным реле KV, замкнув свои замыкающие контакты в цепи торможения, подает в цепь статоров электродвигателей постоянный ток. Происходит электродинамическое торможение электродвигателей. Длительность торможения определяет выдержка времени на реле КТ.
Для включения ускоренного перемещения стола имеется кнопка SB4 , от нажатия которой при включенном магнитном пускателе КМ включается электромагнитная муфта YG.
Для кратковременного включения электродвигателей имеется кнопка SB3 ,
Для включения местного освещения на светильниках установлены выключатели SA5 и SA6.

Скачать документацию

6Н80 Станок горизонтальный консольно-фрезерный с поворотным столом

Сведения о производителе фрезерного станка 6Н80

Универсальный консольно-фрезерный станок 6н80 и горизонтальный консольно-фрезерный станок 6н80Г выпускался Вильнюсским станкостроительным .

В 1947 году станкостроительный выпустил первую продукцию — 13 настольно-сверлильных станков.

В 1949 году было начато освоение более сложной продукции – поперечно–строгальных станков, за которыми последовало производство горизонтальных, вертикальных и универсальных консольно–фрезерных станков.

Станки, выпускаемые Вильнюсским станкостроительным

• 6Е80ш
  — станок широкоуниверсальный консольно-фрезерный 200 х 800
• 6М80
  — станок горизонтальный консольно-фрезерный с поворотным столом (универсальный) 200 х 800
• 6Н10
  — станок вертикальный консольно-фрезерный 200 х 800
• 6Н80
  — станок горизонтальный консольно-фрезерный с поворотным столом (универсальный) 200 х 800
• 6Н80Г
  — станок горизонтальный консольно-фрезерный 200 х 800
• 6Н80Ш
  — станок широкоуниверсальный консольно-фрезерный 200 х 800
• 6П80Г
  — станок горизонтальный консольно-фрезерный 200 х 800
• 6Р10
  — станок вертикальный консольно-фрезерный 200 х 800
• 6Р80
  — станок горизонтальный консольно-фрезерный с поворотным столом (универсальный) 200 х 800
• 6Р80Г
  — станок горизонтальный консольно-фрезерный 200 х 800
• 6Р80Ш
  — станок широкоуниверсальный консольно-фрезерный 200 х 800
• 6Т10
  — станок вертикальный консольно-фрезерный 200 х 800
• 6Т80
  — станок горизонтальный консольно-фрезерный с поворотным столом (универсальный) 200 х 800
• 6Т80Ш
  — станок широкоуниверсальный консольно-фрезерный 200 х 800
• НС-12А
  — станок сверлильный настольный Ø 12
• СУС-1
  станок сверлильный настольный Ø 12

6Р80Ш станок фрезерный консольный широкоуниверсальный.

Назначение и область применения

Консольно-фрезерный широкоуниверсальный станок 6Р80Ш выпускался с 1972 года прошлого века. Станок заменил в производстве модель 6Н80ш

.

Фрезерный станок 6Р80Ш относится к нулевому типоразмеру консольно-фрезерных станков (размер рабочего стола нулевого типоразмера — 200 х 800 мм) и входит в серию фрезерных станков: 6Р10

,
6Р80, 6р80г
.

Станок 6Р80Ш предназначен для обработки небольших деталей из стали, чугуна, цветных металлов и пластмасс.

Широкоуниверсальный консольный станок с вертикальным поворотным шпинделем модели 6Р80Ш, предназначен для выполнения разнообразных фрезерных работ в условиях индивидуального и серийного производства.

На станках 6Р80Ш удобно фрезеровать плоскости, торцы, скосы, пазы на небольших деталях разнообразной конфигурации.

Принцип работы и особенности конструкции станка

При поставке станка модели 6Р80Ш на экспорт требования по частоте, напряжению питающей сети и степени автоматизации должны быть учтены в конструкторской документации и оговорены в заказе-наряде.

Вид климатического исполнения станка модели 6Р80Ш УХЛ4 и Т по ГОСТ 15150—69.

Технические характеристики станков позволяют полностью использовать возможности инструмента из быстрорежущей стали, а также инструмента, оснащенного пластинками из твердого сплава.

Поворотная фрезерная головка с выдвижной пинолью позволяет производить фрезерование наклонных поверхностей деталей.

Использование делительной головки, поворотного стола, тисков, приспособления для линейного деления фрезерной и долбежной головок, поставляемых по требованию заказчика за отдельную плату, расширяет технологические возможности станка мод. 6Р80Ш.

Станки работают по принципу фрезерования вращающейся фрезой, закрепленной в горизонтальном или вертикальном шпинделе. Перемещения стола (координата X), салазок (координаты У), консоли (координата Z) используются в качестве рабочих или установочных перемещений.

Тип компоновки станков соответствует компоновкам консольных фрезерных станков отечественного и зарубежного производства.

Особенности конструкции

Стойка является базовым узлом, на который монтируются все остальные узлы и механизмы. Стойка жестко соединена с плитой (основанием), являющейся резервуаром охлаждающей жидкости.

На хоботе станка 6Р80Ш смонтирована вертикальная шпиндельная головка, а на направляющих хобота крепятся подвески для работы с длинными оправками. Подвески имеют опору качения и опору скольжения. Подвески на станках невзаимозаменяемые.

Коробка скоростей горизонтального шпинделя смонтирована в стойке. Соединение с электродвигателем осуществляется через поликлиновую ременную передачу.

Привод вертикального шпинделя осуществляется от электродвигателя, вынесенного на верх головки, через поликлиновую ременную передачу, роликовую муфту оцепления и коробку скоростей.

Шпиндель смонтирован в выдвижной гильзе.

Фрезерная головка станка крепится к хоботу гайками и имеет возможность поворота в поперечном и продольном направлениях стола. В шпинделях размещены шомпола для закрепления режущего инструмента. Закрепление осуществляется механически от механизма зажима.

Привод подач размещен в консоли. 18-и ступенчатая коробка подач имеет цепь ускоренного хода и предохранительную муфту, исключающую возможность поломки привода подач при перегрузках.

Задняя стенка консоли выполнена в виде направляющих «ласточкин хвост».

Верхняя часть консоли имеет прямоугольные направляющие, по которым перемещаются салазки.

Салазки перемещаются в поперечном направлении на консоли и имеют направляющие для стола.

Со столом связан винт продольной подачи.

При работе методом попутного фрезерования предусмотрена выборка зазоров между резьбой ходового винта и гаек, посредством поворота червяка.

При работе методом встречного фрезерования сильно изнашивается ходовой винт. Поэтому, когда на станке длительное время выполняется одна работа, следует менять участок работы винта.

Класс точности станка П по ГОСТ 8—77.

Расположение составных частей фрезерного станка 6н80

Расположение составных частей фрезерного станка 6н80

Перечень составных частей фрезерного станка 6н80

1. Станина — Н80г. 10
2. Хобот — Н80г.11
3. Поддержки — Н80г.12
4. Подвеска — Н80г.13
5. Главный привод — Н80г.20
6. Коробка скоростей (для 6н80ш)-
7. Шпиндельный узел (для 6н10 — головка поворотная) — Н80г.21
8. Механизм переключения скоростей — Н80г.22
9. Механизм переключения скоростей (для 6н80ш) —
10. Головка переходная (для 6н80ш) —
11. Головка накладная (для 6н80ш) —
12. Коробка подач — 80г.30
13. Механизм переключения подач — 80г.32
14. Консоль — 80г.40
15. Механизм переключения поперечных и вертикальных подач — 80г.42
16. Стол — Н80г.51
17. Салазки — 80г.50
18. Электрооборудование — Н80г.8

Расположение органов управления фрезерным станком 6н80

Расположение органов управления фрезерным станком 6н80

Перечень органов управления фрезерным станком 6н80

1. Рукоятка ручного перемещения консоли
2. Рукоятка ручного перемещения салазок
3. Рукоятка переключения подач
4. Рукоятка включения механической поперечной или вертикальной подачи
5. Рукоятка ручного перемещения стола
6. Упоры выключения механического перемещения стола
7. Рукоятка включения механической продольной подачи
8. Кнопки «Пуск» станка
9. Кнопка «Стоп» станка
10. Рукоятка зажима салазок
11. Рукоятка включения ускоренного хода
12. Переключатель направления вращения шпинделя
13. Выключатель электродвигателя подач
14. Выключатель электронасоса охлаждения
15. Выключатель электросети
16. Рукоятка переключения скоростей
17. Зажим хобота

1. Рукоятка переключения скоростей шпинделя фрезерной головки
2. Кнопка «Толчок» шпинделя
3. Упоры выключения механического перемещения салазок

Кинематическая схема фрезерного станка 6н80

Кинематическая схема фрезерного станка 6н80

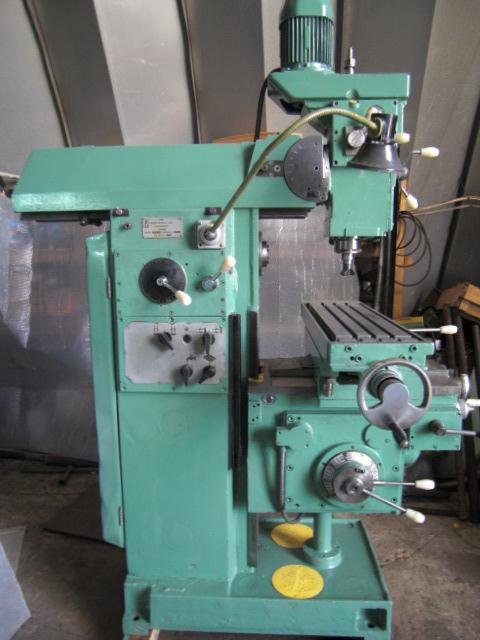

Общий вид универсального фрезерного станка 6Р80Ш

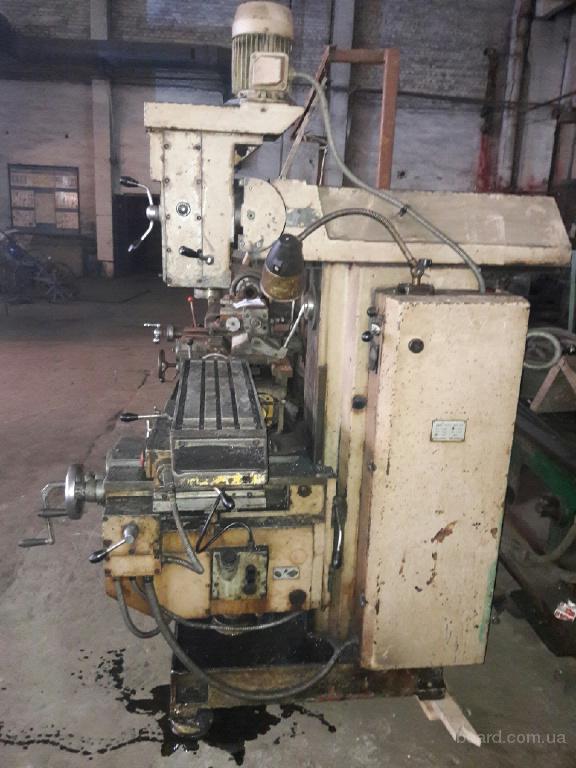

Фото фрезерного станка 6р80ш

Фото фрезерного станка 6р80ш

Фото фрезерного станка 6р80ш

Фото консольного стола фрезерного станка 6р80ш

Устройство и работа станка 6н80

Главный привод станка 6н80

Кинематические схемы главного привода станков 6н80Г и 6н80 одинаковы. Вращение шпинделя осуществляется от электродвигателя через клиноременную передачу и коробку скоростей. При перемещении блоков шестерен на валу II-II и переключении шестерен перебора на шпинделе получается 12 скоростей.

Привод подач станка 6н80

Кинематическая схема привода подач одинакова для всех станков. Вращение валов VIII, IX, X, XI, XII, XIII привода подач осуществляется от электродвигателя.

Рабочая подача осуществляется при отключенной электромагнитной муфте. Вращение от коробки подач передается через обгонную муфту на вал консоли XIV.

Кинематическая цепь ускоренных перемещений стола идет от электродвигателя через валы VIII, IX, X, XIII, электромагнитную муфту, обгонную муфту и вал консоли XIV.

Включение и реверсирование продольных, поперечных и вертикальных подач производится двухсторонними кулачковыми муфтами 25, 32, 39.

Станина станка 6н80

Станина станков состоит из основания, стойки, электрошкафа, кожуха и хобота с подвесками (на станке 6Р10 хобот и подвески отсутствуют).

На основании установлены: стойка, кронштейн с гайкой винта подъема консоли и насос охлаждения.

Внутренняя полость основания является резервуаром для охлаждающей жидкости.

С правой стороны стойки прикреплен электрошкаф, в верхней части — коробка скоростей и механизм переключения скоростей.

На хоботе станков 6н80Г и 6н80 крепятся подвески, которые служат опорами для фрезерных оправок. Одна из подвесок имеет опору качения, другая — скольжения.

Коробка скоростей и шпиндель станка 6н80

Шпиндель горизонтального консольно-фрезерного станка 6Н80

Привод шпинделя станков 6н80Г и 6н80 состоит из электродвигателя, клиноременной передачи, шестиступенчатой коробки скоростей, шпинделя и перебора, встроенных в сгонку станка.

В качестве передней опоры шпинделя применены двухрядные роликовые подшипники с посадкой внутреннего кольца на конус. Для восприятия осевых усилий в задней опоре установлены радиально-упорные шарикоподшипники.

Консоль и коробка подач станка 6н80

Привод подач размещен в консоли. Спереди, в нижнюю часть консоли, встроен фланцевый электродвигатель, с левой стороны консоли крепится коробка подач с механизмом переключения подач и механизмом включения вертикального перемещения консоли, а с правой — механизм перемещения салазок.

12-ступенчатая коробка кроме цепи рабочих подач имеет цепь ускоренного хода. В коробке подач расположена предохранительная муфта 1 (рис. 15), исключающая возможность поломки шестерен при перегрузке.

На одном валу с предохранительной муфтой смонтированы электромагнитная муфта 2 и обгонная муфта 3. Включение быстрых перемещений стола, салазок и консоли осуществляется кнопкой, расположенной на передней стенке салазок.

Рукоятка и маховик ручных перемещении стола в поперечном и вертикальном направлениях расположены на консоли спереди.

Механизм переключения подач состоит из рукоятки, диска с профильными пазами и рычагов. При движении рукоятки вверх или вниз диск поворачивается и рычаги перемещают вилки с шестернями.

Включение механического перемещения консоли и салазок осуществляется при помощи рукояток, расположенных с левой и правой сторон консоли. Направление движения рукоятки мнемонически увязано с направлением движения консоли и салазок.

Задняя стенка консоли выполнена в виде направляющих профиля «ласточкин хвост».

С правой стороны сзади консоли находится рукоятка для закрепления консоли на стойке.

Верхняя часть консоли имеет прямоугольные направляющие, по которым перемещаются салазки.

Стол и салазки станка 6н80

Салазки перемещаются в поперечном направлении на консоли и имеют направляющие для стола.

Со столом связан винт 1 (рис. 18) продольной подачи. В салазках находятся конические шестерни 2, вращающие винт, рукоятка и механизм включения продольной подачи стола.

Для работы методом попутного фрезерования предусмотрен механизм выборки зазоров между резьбой ходового винта 1 и гаек 3 и 4.

При работе методом встречного фрезерования сильно изнашивается ходовой винт. Поэтому, когда на станке длительное время выполняется одна работа, следует менять участок работы винта.

Поворотные салазки на станке 6н80 дают возможность осуществлять поворот стола в пределах ±45° в горизонтальной плоскости.

Конструкция и габаритные размеры

Состоит этот аппарат из нескольких рабочих элементов, среди которых можно отметить:

• коробка скоростей;
• станина;
• хобот;
• стол с салазками;
• кронштейны с гайками;
• габариты станка мм – 1600х1875х2080.

Описание и расположение составных частей

Станина является основной частью аппарата, которая монтируется на основание и на ней закрепляются другие механизмы. Стойка соединена с основанием, которое в свою очередь выполняет роль резервуара для охлаждающей жидкости. На хоботе устанавливается режущая головка, а сам хобот крепится к столу.

Подвесы имеет опору, а чтобы установить головку, необходимо развернуть крепление. Коробка скоростей расположена в самой станине. Она соединяется с двигателем через ременную передачу. Для осмотра и обслуживания узла предусмотрено окно в левой стороне станины. Привод вертикального шпинделя работает от электродвигателя, который вынесен наверх головки. Передача вращающего момента осуществляется через муфту и ременную передачу, а также пользователь может выбирать скорости. Стол установлен на выдвижном пазу.

Органы управления

С левой стороны станка располагается рычаг управления коробкой передач, а также кнопка включения/отключения аппарата. В этой же части корпуса имеются рычаги управления движением стола и режущей головки.

Кинематическая схема

Электрическая схема

Электрооборудование

В зависимости от величины напряжения в сети, к которой подключается оборудование, оно может быть выполнено с возможностью использования в сетях с частотой 50–60 Герц и напряжением 220-500 В.

Важно!

Выбор рабочего напряжения сети, а также оснащение аппарата соответствующими комплектующими элементами производится заказчиком. Сведения об этом дополнительно предоставляются при приёме заказа на изготовление оборудования или его подставке.

На аппарате могут устанавливаться асинхронные электродвигатели:

• М1.
• М2.
• М3.

Электрооборудование фрезерного станка 6н80

Электрооборудование, установленное на станке, рассчитано на напряжение силовой цепи 380 В, 50 Гц трехфазного переменного тока. В цепи управления применены следующие напряжения:

• цепь магнитных пускателей ~ 110 В
• цепь электродинамического торможения ~ 55 В
• цепь электромагнитной муфты — 24 В
• цепь местного освещения ~ 36 В
• цепь сигнальной лампы ~22 В

Включением вводного выключателя ВВ подается напряжение на зажимы Л11, Л21, Л31, т.е. в цепь электродвигателей и цепь управления. При нажатии кнопки 2КУ «ПУСК» срабатывает магнитный пускатель К, который, замкнув свои контакты в силовой цепи, включает электродвигатели привода шпинделя 1п или универсальной головки 4Д (для станка 6н80ш), привода подачи 2Д и электронасос 3Д.

Для раздельной работы электродвигателей имеются выключатели ПН, ПНГ (для станка 6н80Ш), ВП, ВН, которые при необходимости выключают: ПН — электродвигатель привода шпинделя 1Д, ПНГ — электродвигатель привода универсальной головки 4Д (для станка 6н80Ш), ВП — электродвигатель привода подачи 2Д и ВН — электронасос охлаждения 3Д.

Выключателем ПН также меняется направление вращения электродвигателя 1Д, а выключателем ПНГ — Направление вращения электродвигателя 4Д (для станка 6н80Ш).

Нажатием кнопки 1КУ «СТОП» отключается магнитный пускатель К, который, в свою очередь, выключает все электродвигатели. После отключения электродвигателей катушка контактора торможения КТ еще некоторое время остается включенной, питаясь за счет напряжения, индуктированного в статорах двигателей затухающими магнитными полями роторов. При достаточном снижении индуктированного в статорах напряжения контактор КТ отключается и, замкнув свои контакты в точках 2-4 и 20-ЛЗЗ, при нажатой кнопке «СТОП», подает в цепь статора электродвигателя 1Д или 4Д (для станка 8Н80Ш) постоянный ток. Происходит электродинамическое торможение указанных электродвигателей.

Для кратковременного включения электродвигателя 1Д или 4Д переключении скоростей установлена кнопка «ТОЛЧОК» 8КУ. Местное освещение включается выключателем ВО.

Защита

Защита электрооборудования станка в силовой цепи осуществляется предохранителями 111 и в цепи управления предохранителями 2П и 3П.

Защита электродвигателя привода шпинделя 1Д от перегрузок осуществляется тепловым реле РТ, которое должно быть отрегулировано на ток 6,5 А, а защита электродвигателя универсальной головки — тепловым реле РТГ, которое должно быть отрегулировано на ток 2,7 а. Заземление выполняется согласно ПУЭ.

Технические характеристики станков моделей 6н80

Наименование параметра	6Н80Г	6Н80	6Н10	6Н80Ш
Основные параметры станка
Размеры рабочей поверхности стола, мм	800 х 200	800 х 200	800 х 200	800 х 200
Расстояние от оси шпинделя до поверхности стола, мм	50..350	20..320	—	50..350
Расстояние от торца шпинделя до поверхности стола, мм	—	—	50..350	50..350
Наибольшее расстояние от торца шпинделя до подшипника серьги, мм	440	440	—	380
Расстояние от оси шпинделя до хобота, мм	123	123	—	123
Расстояние от задней кромки стола до вертикальных направляющих станины (вылет), мм	75. .235	75..235	75..235	75..235
Расстояние от оси шпинделя до вертикальных направляющих станины (вылет), мм	—	—	265
Шпиндель
Частота вращения горизонтального шпинделя, об/мин	50..2240	50..2240	—	50..2240
Частота вращения вертикального шпинделя, об/мин	—	—	50..2240
Количество скоростей горизонтального и вертикального шпинделя	12	12	12	12
Количество скоростей шпинделя фрезерной головки
Перемещение пиноли (гильзы) шпинделя, мм	—	—	60	60
Перемещение пиноли шпинделя на одно деление лимба, мм	—	—	0,05
Угол поворота фрезерной головки в продольной плоскости, град	—	—	±45°	±90°
Угол поворота фрезерной головки в поперечной плоскости, град	—	—	—	+30°-45
Внутренний конус шпинделя главного привода	№ 2	№ 2	№ 2	№ 2
Внутренний конус шпинделя фрезерной головки	—	—	—	№ 2
Стол. Подачи стола
Наибольший продольный ход стола (X), мм	500	500	500	500
Наибольший поперечный ход стола (Y), мм	160	160	160	160
Наибольший вертикальный ход стола (Z), мм	300	300	300	300
Пределы поворота стола, град	—	—	±45°	—
Пределы продольных подач стола (X), мм/мин	25..1120	25..1120	25..1120	25..1120
Пределы поперечных подач стола (Y), мм/мин	18..800	18..800	18..800	18..800
Пределы вертикальных подач стола (Z), мм/мин	9..400	9..400	9..400	9..400
Количество ступеней подач стола (продольных, поперечных, вертикальных)	12	12	12	12
Скорость быстрых перемещений (продольных, поперечных/ вертикальных) X, Y/ Z, м/мин	2,3/ 1,6/ 0,8	2,3/ 1,6/ 0,8	2,3/ 1,6/ 0,8	2,3/ 1,6/ 0,8
Перемещение стола на одно деление лимба (продольное, поперечное/ вертикальное), мм	0,05/ 0,02	0,05/ 0,02	0,05/ 0,02	0,05/ 0,02
Перемещение стола на один оборот лимба (продольное, поперечное/ вертикальное), мм	6/ 2	6/ 2	6/ 2	6/ 2
Наибольшее допустимое усиле резания (продольное/ поперечное/ вертикальное), кг	700/ 500/ 500	700/ 500/ 500	700/ 500/ 500	700/ 500/ 500
Механика станка
Выключающие упоры подачи (продольной, поперечной, вертикальной)	Есть	Есть	Есть	Есть
Блокировка ручной и механической подач (продольной, поперечной, вертикальной)	Есть	Есть	Есть	Есть
Блокировка раздельного включения подач	Есть	Есть	Есть	Есть
Торможение шпинделя	Есть	Есть	Есть	Есть
Предохранительная муфта от перегрузок	Есть	Есть	Есть	Есть
Электрооборудование и приводы станка
Количество электродвигателей на станке	3	3	3	4
Электродвигатель главного движения 1Д, кВт (об/мин)	3,0 (1430)	3,0 (1430)	3,0 (1430)	3,0 (1430)
Электродвигатель привода подач 2Д, кВт (об/мин)	0,8 (1360)	0,8 (1360)	0,8 (1360)
Электродвигатель насоса СОЖ 3Д, кВт (об/мин)	0,12 (2800)	0,12 (2800)	0,12 (2800)	0,12 (2800)
Электродвигатель фрезерной головки 4Д, кВт (об/мин)	—	—	—	1,1 (1400)
Суммарная мощность всех электродвигателей, кВт
Габариты и масса станка
Габариты станка (длина ширина высота), мм	1360 х 1860 х 1530	1360 х 1860 х 1530	1360 х 1860 х 1730	2040 х 1860 х 1760
Масса станка, кг	1130	1150	1160	1360

Список литературы:

1. Универсально-фрезерный станок 6Н80. Горизонтально-фрезерный станок 6Н80Г. Вертикально-фрезерный станок 6Н10. Руководство к станку,
2. Горизонтально-фрезерные станки 6Н80Г, 6Н804Г. Вертикально-фрезерные станки 6Н10, 6Н104. Универсально-фрезерные станки 6Н80. Широкоуниверсальные-фрезерные станки 6Н80Ш. Каталог запасных частей, 1983
3. Ремонт фрезерных станков 6Н80, 6Н80Г, 6Н10, 6Н80Ш. Тула, 1972
4. Аврутин С.В. Основы фрезерного дела, 1962
5. Аврутин С.В. Фрезерное дело, 1963
6. Ачеркан Н.С. Металлорежущие станки, Том 1, 1965
7. Барбашов Ф.А. Фрезерное дело 1973, с.141
8. Барбашов Ф.А. Фрезерные работы (Профтехобразование), 1986
9. Блюмберг В.А. Справочник фрезеровщика, 1984
10. Григорьев С.П. Практика координатно-расточных и фрезерных работ, 1980
11. Копылов Р.Б. Работа на фрезерных станках,1971
12. Косовский В.Л. Справочник молодого фрезеровщика, 1992, с. 180
13. Кувшинский В.В. Фрезерование,1977
14. Ничков А.Г. Фрезерные станки (Библиотека станочника), 1977
15. Пикус М.Ю. Справочник слесаря по ремонту металлорежущих станков, 1987
16. Плотицын В.Г. Расчёты настроек и наладок фрезерных станков, 1969
17. Плотицын В.Г. Наладка фрезерных станков,1975
18. Рябов С.А. Современные фрезерные станки и их оснастка, 2006
19. Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980
20. Тепинкичиев В.К. Металлорежущие станки, 1973
21. Чернов Н.Н. Металлорежущие станки, 1988
22. Френкель С.Ш. Справочник молодого фрезеровщика (3-е изд.) (Профтехобразование), 1978

Связанные ссылки. Дополнительная информация

• Фрезерные станки: общие сведения, классификация, обозначение
• Сравнительные характеристики консольно-фрезерных станков серий 6Н, 6М, 6Р, 6Т
• Коробка подач консольно-фрезерных станков серии 6М: 6М12П, 6М13П, 6М82, 6М83, 6М82Ш, 6М83Ш
• Коробка подач консольно-фрезерных станков серии 6Р: 6Р12, 6Р13, 6Р82, 6Р83, 6Р82Ш, 6Р83Ш Коробка подач консольно-фрезерных станков серии 6Т: 6T12, 6T13, 6T82, 6T83, 6Т82Ш, 6Т83Ш

Фрикционная муфта. Фрикционный вал. Муфты фрикционные в металлорежущих станках

Электрооборудование фрезерных станков Горьковского станкозавода, ГЗФС

Электрооборудование фрезерных станков Вильнюсского станкозавода Жальгирис

Технические характеристики

Основные такие:

• изготавливается по ГОСТу 165 581;
• класс точности – П;
• рабочая поверхность (длина/ширина) – 200х800 мм;
• расстояние от шпинделя до стола — 0,4 мм;
• максимальный диаметр фрезы — 100 мм;
• рабочий стол перемещается продольно на 560 мм;
• максимальная ширина заготовки – 800/260/450 мм;
• частота вращения шпинделя — 2500 оборотов в минуту;
• количество скоростей шпинделя – 12;
• наибольший крутящий момент шпинделя 155/117 об/мин в зависимости от расположения головки;
• масса станка 1430 кг;
• мощность 3 кВт.

Электрооборудование и схемы управления фрезерного консольного станка модели 6Т80Ш

S_т.р.
= ∑S_к.м.,
(8.9)

где   ∑S_к.м.,
— сумма мощностей ламп и катушек аппаратов,
кВА, принимаем мощность лампы HL S_HL
=25В А


S_т.р.=S_HL= 25 В∙А


По условию (8.9) выбираю трансформатор
напряжения S_т.р.=25В А


По табл. 5.3.1. [4] принимаю трансформатор
напряжения ОСМ-0,16 результаты свожу в
таблицу 4.


Таблица4-Выбор трансформатора напряжения

8. 3
Расчёт и выбор
аппаратов в цепи
управления,
сигнализации и освещения


Выбор кнопок управления осуществляется
исходя из расчётного тока цепи I_{р.ц.
, А:}

                                  I_н.к.≥  I_р.ц                                                                                (8.14)

где I_н.к
–номинальный ток кнопки управления,
А


Расчётный ток  I_р.ц
находим по формуле

I_р.ц
=S_тр/U_нс
,
(8.15)

где S_тр
–номинальная
мощность трансформатора, В·А, принимаем
по табл. 4    S_тр =0,16 В·А;

      U_нс
— номинальное напряжение
осветительной сети, В, по табл. 5
принимаем U_{нс
= 36 В}

                      I_р.ц.
= 160/36=4,4 А

 Исходя из
условия (8.14) выбираю кнопки I_н.к=4,4 А. По табл. 3.84[6] выбираю
кнопки управления КМЕ, результат свожу
в таблицу 6

      Для
выбора конечного выключателя принимаем
условие (8.11):

                              I_к.в.≥  I_р
ц

     где I_н.к
–номинальный ток конечного выключателя,
А


I_к.в.≥  4,4 А

     _{По
этому условию
выбираю конечный выключатель}

Таблица 6 – выбор
кнопки управления

            8. 4
Выбор предохранителей


При выборе предохранителей для одного
электродвигателя в качестве Iр  принимается
его номинальный ток I_ном, а в качестве
I_пик—пусковой ток I_пуск.

Пиковый ток
для группы электроприемников напряжением
до 1кВработающих при отстающем токе, можно
определить по формуле

I_пик=
I_{п max} (I_{р г*}k
_и*I_{п max} )
(8.10)

где I_п
max наибольший пусковой ток электродвигателя
в группе;

   I_р
–расчетный ток группы электроприемников;


Под эффективным  числом электроприемников
которое обусловливает ту же величину
расчетной группы что и группа различных
по номинальной мощности и режиму работы
электроприемников

n_э=_{^{2 2}
                                                  (8. 11)}


Расчетная нагрузка станка определяется
по  формуле


P_р = P_ном
(8.12)


P_р =0,31 кВт

    Значение
номинального тока плавкой вставки
FU1 определяем по формуле

 I_в
≥I_пик/α

(8.13)

где-α коэффициент
кратковременной тепловой перегрузки,
который при     легких условиях
пуска двигателей равен 2,5

 I_в
≥2,17/2,5

 I_в
≥0,868

Выбирается предохранитель
типа БТ4-810-025  Iн=3 А Uн=380В

Выбор предохранителя
FU2 в цепи управления


Таблица 5 выбор предохранителей

Горизонтально фрезерный станок с чпу в Черкесске: 76-товаров: бесплатная доставка [перейти]

Партнерская программаПомощь

Черкесск

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Текстиль и кожа

Текстиль и кожа

Здоровье и красота

Здоровье и красота

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Электротехника

Электротехника

Дом и сад

Дом и сад

Промышленность

Промышленность

Торговля и склад

Торговля и склад

Мебель и интерьер

Мебель и интерьер

Все категории

ВходИзбранное

Горизонтально фрезерный станок с чпу

4 758 504

Горизонтальный консольно-фрезерный станок 6ДМ83ГФ2 с ЧПУ

ПОДРОБНЕЕЕще цены и похожие товары

2 260 000

Сверлильно-фрезерный станок с ЧПУ Роутер 6040КС

ПОДРОБНЕЕЕще цены и похожие товары

18 718 242

Сверлильно-фрезерно-расточный станок с ЧПУ ВСМ-206М-13 CNC25

ПОДРОБНЕЕЕще цены и похожие товары

4 632 000

Горизонтальный консольно-фрезерный станок 6ДМ82ГФ2 с ЧПУ

ПОДРОБНЕЕЕще цены и похожие товары

2 680 000

КомТех-Плюс СПФ-01 Станок портально-фрезерный с ЧПУ

ПОДРОБНЕЕЕще цены и похожие товары

2 933 700

Горизонтально—фрезерный станок STALEX X6132 Код производителя: X6132, Бренд: STALEX, Ширина (мм):

В МАГАЗИНЕще цены и похожие товары

4 121 700

Горизонтально—фрезерный станок STALEX X6140 Код производителя: X6140, Бренд: STALEX

В МАГАЗИНЕще цены и похожие товары

4 180 800

Горизонтальный консольно-фрезерный станок 6ДМ83ГФ1 с УЦИ

ПОДРОБНЕЕЕще цены и похожие товары

2 933 700

Горизонтально—фрезерный станок 1320х320мм с УЦИ, 7,5кВт, STALEX X6132 Производитель: Stalex

ПОДРОБНЕЕЕще цены и похожие товары

Оправка для горизонтально—фрезерных станков КМ5 d22 L720мм ГОСТ 15070-75 Тип: оправка, Назначение:

ПОДРОБНЕЕЕще цены и похожие товары

4 121 700

Горизонтально—фрезерный станок 1700х400мм с УЦИ, 11. 0кВт, STALEX X6140 Производитель: Stalex

ПОДРОБНЕЕЕще цены и похожие товары

48 394

Горизонтально-вертикальный поворотный стол для фрезерного станка TSL200-3 HV-8 Тип: стол, Тип

ПОДРОБНЕЕЕще цены и похожие товары

Оправка для горизонтально—фрезерных станков КМ3 d27 L375 ГОСТ 15070-75 Тип: оправка, Назначение:

ПОДРОБНЕЕЕще цены и похожие товары

Оправка для горизонтально—фрезерных станков КМ5 d32 L720мм ГОСТ 15070-75 Тип: оправка, Назначение:

ПОДРОБНЕЕЕще цены и похожие товары

Оправка для горизонтально—фрезерных станков КМ5 d50 L830мм ГОСТ 15070-75 Тип: оправка, Назначение:

ПОДРОБНЕЕЕще цены и похожие товары

10 862

Оправка для горизонтально—фрезерных станков КМ3 d27 L490 ГОСТ 15070-75 Тип: оправка, Назначение:

ПОДРОБНЕЕЕще цены и похожие товары

Оправка для горизонтально—фрезерных станков КМ2 d13 L285 ГОСТ 15070-75 Тип: оправка, Назначение:

ПОДРОБНЕЕЕще цены и похожие товары

Оправка для горизонтально—фрезерных станков КМ4 d27 L485мм ГОСТ 15070-75 Тип: оправка, Назначение:

ПОДРОБНЕЕЕще цены и похожие товары

Оправка для горизонтально—фрезерных станков КМ3 d27 L375 ГОСТ 15070-75 Тип: оправка, Назначение:

ПОДРОБНЕЕЕще цены и похожие товары

Оправка для горизонтально—фрезерных станков КМ4 d32 L490мм ГОСТ 15070-75 Тип: оправка, Назначение:

ПОДРОБНЕЕЕще цены и похожие товары

1 746 209

Горизонтально—фрезерный станок ZALGIRIS 6Т80

ПОДРОБНЕЕЕще цены и похожие товары

Оправка для горизонтально—фрезерных станков КМ5 d22 L720мм ГОСТ 15070-75 Тип: оправка, Назначение:

ПОДРОБНЕЕЕще цены и похожие товары

Оправка для горизонтально—фрезерных станков КМ4 d22 L480мм ГОСТ 15070-75 Тип: оправка, Назначение:

ПОДРОБНЕЕЕще цены и похожие товары

Оправка для горизонтально—фрезерных станков КМ4 d27 L485мм ГОСТ 15070-75 Тип: оправка, Назначение:

ПОДРОБНЕЕЕще цены и похожие товары

Оправка для горизонтально—фрезерных станков КМ5 d22 L720мм ГОСТ 15070-75 Тип: оправка, Назначение:

ПОДРОБНЕЕЕще цены и похожие товары

Оправка для горизонтально—фрезерных станков КМ4 d27 L485мм ГОСТ 15070-75 Тип: оправка, Назначение:

ПОДРОБНЕЕЕще цены и похожие товары

Оправка для горизонтально—фрезерных станков КМ5 d32 L720мм ГОСТ 15070-75 Тип: оправка, Назначение:

ПОДРОБНЕЕЕще цены и похожие товары

Оправка для горизонтально—фрезерных станков КМ4 d22 L480мм ГОСТ 15070-75 Тип: оправка, Назначение:

ПОДРОБНЕЕЕще цены и похожие товары

2 страница из 3

Разработка наладки металлорежущих станков 5П23БП и 6Т80

Учебное заведение: ГГТУ им. П.О. Сухого.
Кафедра: «МРСиИ».
Курсовая работа по дисциплине: «Металлорежущие станки».
Тема: «Разработка наладки металлорежущего станка»
Гомель – 2019

Исходные данные для станка 5П23БП:
Разработать наладку станка для нарезания зубчатого колеса.
— число зубьев нарезаемого колеса Z_к=59;
— длина зуба нарезаемого колеса b=20 мм;
— модуль нарезаемого колеса m=2,5 мм;
— угол зацепления α=20°;
— время обработки одного зуба t=18 сек;
— межосевой угол φ=90°;
— обрабатываемый материал заготовки – СЧ32;

Исходные данные для станка 6Т80:
Разработать наладку станка для фрезерования кулачка
— подъем h = 20 мм спирали на участке дуги α=145°;
— наружный диаметр кулачка D=260 мм;
— диаметр внутреннего отверстия d=30 мм;
— ширина кулачка b=13 мм;
— материал заготовки – Сталь 35.

В курсовой работе проведен анализ Зубострогальный станок модели 5П23БП и горизонтально-фрезерный консольный станок с поворотным столом (универсальный) модели 6Т80. А
также описано устройство, назначение, область применения, принцип работы и конструктивные особенности данных станков. Кроме этого произведены расчеты, обеспечивающие настройку и наладку движений оборудования.
Графическая часть содержит схему общего вида, схему наладки и кинематическую станков.

Введение
1. Анализ базового станка модели 5П23БП
1.1 Устройство, назначение, область применения, принцип работы, конструктивные особенности станка
1.2 Описание кинематических цепей формообразующих движений
1.3 Структурная схема и рабочая зона оборудования
1.4 Элементы привода оборудования или узлов, обеспечивающих согласованность отдельных движений
2. Кинематическая настройка и наладка станка мод. 5П23БП
2.1 Выбор заготовки и схем обработки поверхностей
2.2 Выбор применяемого режущего инструмента
2.3 Определение припусков для обработки
2.4 Расчет режимов резания
2.5 Расчеты, обеспечивающие настройку и наладку станка
2.6 Проверка на прочность элементов наладки станка
2. 7 Наладка оборудования на обработку, возможные причины неисправностей и их устранение
3. Анализ базового станка модели 6Т80
3.1 Устройство, назначение, область применения, принцип работы, конструктивные особенности станка
3.2 Описание кинематических цепей формообразующих движений
3.3 Структурная схема и рабочая зона оборудования
3.4 Элементы привода оборудования или узлов, обеспечивающих согласованность отдельных движений
4. Кинематическая настройка и наладка станка мод. 6Т80
4.1 Выбор заготовки и схем обработки поверхностей
4.2 Выбор применяемого режущего инструмента
4.3 Определение припусков для обработки
4.4 Расчет режимов резания
4.5 Расчеты, обеспечивающие настройку и наладку станка
4.6 Проверка на прочность элементов наладки станка
4.7 Наладка оборудования на обработку, возможные причины неисправностей и их устранение
5. Стандартизация и контроль качества
6. Требования безопасности к оборудованию
7. Заключение
Литература
Приложение

Состав: Схема общего вида 5П23БП (ОВ), Принципиальная схема наладки 5П23БП, Кинематическая схема 5П23БП (КС), Схема общего вида 6Т80 (ОВ), Принципиальная схема наладки 6Т80, Кинематическая схема 6Т80 (КС), Спецификация, ПЗ

Софт: КОМПАС-3D v17

Файлы:

Станок 6Т80 Принципиальная схема наладки _ КР МРС. 6Т80.00.02.cdw

ПЗ.docx

Станок 5П23БП Принципиальная схема наладки _ КР МРС.5П23БП.00.02 .cdw

2 — 0008.bmp

А3 — Станок 6Т80 — Чертеж общего вида.cdw

Станок 5П23БП Чертеж общего вида _ КР МРС.5П23БП.00.00 ВО.spw

А4 — Станок 6Р80 — Чертеж общего вида.spw

А3 — Станок 6Р80 — Схема кинематическая принципиальная.cdw

Станок 5П23БП Кинематическая схема _ КР МРС.5П23БП.00.01 КС.cdw

Станок 5П23БП Чертеж общего видаа3.cdw

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.

Рейтинг: 100

Софт: КОМПАС-3D 16

Состав: Дисковая трехсторонняя фреза (чертеж), Плашка М48х1,5-8g (чертеж) , Деталь «винт» (чертеж), Расчетно-наладочная карта (чертеж), Пояснительная записка (ворд)

0  0 26

Спроектировать инструментальную наладку, рассчитать и сконструировать два режущих инструмента. Дисковая трехсторонняя фреза и плашка М48х1,5-8g

Рейтинг: 400

Софт: КОМПАС-3D 14

Состав: Головка фрезерная (СБ), Зажым (СБ), Коробка скоростей (СБ), Авматический зажим инструмента (СБ), Деталировка (шестерня, стакан, крышка), Станок (ВО), Схема кинематическая, Спецификации, ПЗ

0  0 0

Модернизация консольного вертикально – фрезерного станка модели 6М11К

Вертикально-фрезерный станок с станиной — серия V680

Меню

Продукция Компания

1. Главная
2. Продукт
3. Горизонтально-фрезерный станок со станиной
4. Обычный фрезерный станок
5. Серия В
6. В680

X1500 / Y660 / Z600

Запрос Электронный каталог

• Спецификация
• Аксессуары

Все спецификации и конструкции могут быть изменены без предварительного уведомления.

Стандартные принадлежности:

1. Автоматическая система смазки
2. Система охлаждения
3. Ящик для инструментов
4. Винт тяги шпинделя
5. Выравнивающие подкладки
6. Регулировочные винты
7. Блокировка оси Y, Z с пневматическим приводом (480, 550, 650, 780)
8. Трансформатор (только экспорт)

Дополнительные принадлежности:

1. ШВП (X,Y)
2. Пневматическая тяга (вертикальная и горизонтальная)
3. 4-осевой поворотный стол (ручной) (1°, 5°, 15°)
4. Электрический магнит (400X800, 500X1000)
5. Тормозное оборудование шпинделя (вертикальный и горизонтальный шпиндель)
6. Тиски (16”, 20”)
7. Комплект цанговых патронов для концевых фрез
8. Универсальный зажимной набор
9. Лоток для охлаждающей жидкости
10. Защита от стружки
11. Полукрышка для рабочего стола
12. 3 оси Д. Р.О(марка Fagor)
13. CE норма

Вернуться к списку

Токарные станки Автоматический токарный станок с несколькими шпинделями

Технический документ

Freiform-Schmiedestücke KARL DIEDERICHS KG. Stahl-, Walz- und Hammerwerk. Луккхаузер стрит Ремшайд. П. Б. Ремшайд

Страница 1 из 8 KARL DIEDERICHS KG Luckhauser Str. 1-5 42899 Ремшайд П.Б. 12 01 65 42871 Ремшайд Телефон: 02191/593-0 Факс: 02191/593-165 Электронная почта: [email protected] Интернет: www.dirostahl.de Стр. 2 из 8 ДАННЫЕ

Мехр

Компарт Умвельттехник ГмбХ

Compart Umwelttechnik GmbH Ассортимент рабочих мест Markwerbener Str. 24 06667 Weißenfels Германия Тел.: +49 (0)3443/2901-0 Факс: +49 (0)3443/2901-12 Электронная почта: compart-weissenfels@t-online. de Job-Shop в следующих областях:

Мехр

Брошюра о машине. MÜLLER WEINGARTEN Вырубная линия. https://youtu.be/1_gz2wxmmo

Брошюра по машинам MÜLLER WEINGARTEN Линия вырубки https://youtu.be/1_gz2wxmmo0 7-40263 Goedicke Werkzeugmaschinenhandels GmbH Heinz-Nixdorf-Straße 2 74172 Neckarsulm ГЕРМАНИЯ +49 (0) 7132 99936 0 www.goedicke.com

Мехр

Список машинного оборудования

Maschinenliste Machinery List Naab-Werkstätten GmbH St.-Vitalis-Straße 22, 92421 Schwandorf Тел. 09431/723-0 Факс: 09431/723-50 Электронная почта: [email protected] Интернет: www.naabwerkstaetten.de Ansprechpartner:

Мехр

Фрезерный станок с ЧПУ Hurco. Серийный номер: BM Серийный номер: HX24DC Размеры (мм): 4000 x 3300 x 2600 панель управления

Фрезерный станок с ЧПУ Hurco BMC 30HT/M Серийный номер: BM950805 Модель: HX-24 DC Серийный номер: HX24DC-940131-3 Размеры (мм): 4000 x 3300 x 2600 панель управления 14. 04.2015 Поз. 1 фрезерный станок MAHO MH500W4

Мехр

Fabrikneue CNC Vertikal-Dreh- und Fräsmaschine der Baureihe VMT mit CNC-Steuerung Siemens 828 Basic T und C-Achse Abbildung VMT 800 mit Sonderzubehör

ANGEBOT Fabrikneue CNC Vertikal-Dreh- und Fräsmaschine der Baureihe VMT mit CNC-Steuerung Siemens 828 Basic T und C-Achse Abbildung VMT 800 mit Sonderzubehör 1/10 Verkaufspreise Fabrikneue CNC Vertikal-Dreh-

Мехр

Список машинного оборудования

Maschinenliste Machinery List www.fee.de 03 / 2009 2 Inhaltsverzeichnis Содержание Bohr- und Fräsbearbeitung…3 Сверление и фрезерование… 3 Dreharbeiten…6 Токарные операции… 6 Messen

Мехр

Линия ограждения IDEAL GAO 530

Стенд 01/2016 Линия ограждения IDEAL GAO 530 IDEAL GAO 530 представляет собой линию сварки проволочной сетки, которая используется для контактной сварки промышленных сеток, проволочных полок, арматурной сетки и ограждающей сетки. Ширина сетки:

Мехр

Список машин

Фрезерные/фрезерные станки Matec-40 HV Список станков Matec 5-Achs-Bearbeitungszentrum mit Rundtisch Verfahrwege: X = 3000 мм Y = 800 мм Z = 1100 мм 5-осевой обрабатывающий центр MATEC с

Мехр

KA 315 Kaltkreissägeautomat Reparatur Saegeblatt макс. Циркулярная пила Durchmesser 315 мм Пильное полотно макс. диаметр 315 мм

Heller Heller Herkules Hermle Hermle Herrmann Heyligenstaedt Hol-Monta Huron Huron KA 315 Kaltkreissägeautomat Reparatur Saegeblatt макс. Циркулярная пила Durchmesser 315 мм Пильное полотно макс. диаметр 315 мм PFV

Мехр

Maschinenliste Расписание станков gps OIL TOOLS — Ihr Partner für die CNC-Bearbeitung Ваш партнер по обработке с ЧПУ

nliste Список станков gps OIL TOOLS — Ihr Partner für die CNC-Bearbeitung Ваш партнер по обработке с ЧПУ СДЕЛАНО В ГЕРМАНИИ 2 Inhalt/Index Produktionsgrößen / производственные размеры. .. 3 CNC Frästechnik

Мехр

ПЭТ-ЛАЙН. Technische Daten PET-LINE Baureihe Технические данные серии PET-LINE

PET-LINE Technische Daten PET-LINE Baureihe Технические характеристики Серия PET-LINE Вдыхаемый состав PET-LINE 2400-4000… 3 PET-LINE 4000-4000… 6 PET-LINE 4000-6000… 9ПЭТ-ЛАЙН 4000-7300… 12 ПЭТ-ЛАЙН 5000-7300…

Мехр

ГмбХ. полные решения. Станки. программного обеспечения. технологии резки. протоколирование. мрмс. многоцелевой обрабатывающий центр.

GmbH комплексные решения станки программное обеспечение технологии резки протоколирование mpmc многопрофильный обрабатывающий центр de / en многопрофильный обрабатывающий центр mpmc Die mpmc wird in 6 Größen, beginnend mit

Мехр

ПРОИЗВОДИТЕЛИ СТАЛИ. Решения для.

Richt- und Biegemaschinen Станки для гибки и правки. ROTATOR Drehvorrichtung ROTATOR Поворотное устройство

Richt- und Biegemaschinen Станки для гибки и правки Drehvorrichtung Поворотное устройство Flanschrichtmaschinen Станки для правки фланцев Richten Biegen Vorspannen Horizontal Biege- und Richtmaschinen

Мехр

TG05FC. Режущая головка для пальцевого соединения. Шаг (мм) Размеры. Шаг (мм) Размеры. Часть. номер L (мм) Тип Размеры

TG05FC Режущая головка с шиповым соединением Ножи HS со специальным покрытием PVD Физическое осаждение пара L Шаг CGM0S31 4 1. 5,4x33x14 CGM0S58 4,5/5 3,15 3,4x33x14 CGM0S / 3,8 8,4×38,5×14 CGM0S3 /11 3,8 8,4×38,5×14

3
Мехр

ПЭТ-ЛАЙН /1000. Technische Daten PET-LINE Baureihe Технические данные серии PET-LINE

PETLINE 4004000/00 Technische Daten PETLINE Baureihe Технические данные Серия PETLINE PETLINE 4004000/00 Schliesseinheit PET 400 Зажимное устройство Schliesskraft кН 400 кН Усилие зажима Öffnungshub мм 4 мм Отверстие

Мехр

/ Technische Änderungen und drucktechnische Irrtümer vorbehalten.

EZ-0225-V10 Шпиндель на воздушном подшипнике Высокоточный шпиндель на воздушном подшипнике с прямым приводом. Оснащен синхронным двигателем с водяным охлаждением (частота при номинальной частоте вращения 400 Гц), выходная мощность 1880 Вт. Энкодер

Мехр

Список машин/машин

Машинный список/Оборудование Фрезерные станки/Фрезерные станки 1. Контроллер Anayak HVM 5000P Steuerung Heidenhain TNC 530 / Heidenhain TNC 530 Макс. Tischbelastung / Вес одной детали кг unbegrenzt Tischaufspannfläche

Мехр

Презентация машины. SCHAUDT FlexGrind M

Презентация станка SCHAUDT FlexGrind M Предназначен для больших заготовок FlexGrind M Обзор FlexGrind M Обзор Гибкий универсальный круглошлифовальный станок Макс. длина шлифования 4000 мм, высота

Мехр

hebö Profilbearbeitung

hebö Profilbearbeitung hebö обработка секций Hydraulische Profilstahlscheren und Ringbiegemaschinen Гидравлические сталелитейные станки и гибочные станки 1 hebö HKM 60 / hebö HKM 40 Hydraulische Profilstahlschere

Мехр

Ausklinksäge Prisma 600 / 600 E

Ausklinksäge für Aluminium- und Kunststoffprofile Вырезная пила Maschinen mit Profil High profile Machinery Ausklinken von Aluminiumprofilen im Fassaden- und Construktionsbau Mit der halbautomatischen Ausklinksäge

Мехр

Lohnfertigung & Montagedienstleistung

Lohnfertigung & Montagedienstleistung Заказ на работу Производство и сборка Сервис Schleifen Grinding Fräsen & Bohren Фрезерование и сверление Drehen Токарная обработка Brünieren Browning Wartungsarbeiten Техническое обслуживание Verlagerungsarbeiten

Мехр

Список машин/машин

Машинный список/Оборудование Фрезерные станки/Фрезерные станки 1. Контроллер Anayak HVM 5000P Steuerung Heidenhain TNC 530 / Heidenhain TNC 530 Макс. Tischbelastung / Вес одной детали кг unbegrenzt Tischaufspannfläche

Мехр

Мини-фикс Schnellwechsel-System

Мини-фикс Schnellwechsel-System Preiskatalog Nr. 120 Прейскурант № 120 Schnellwechselbar und voreinstellbar Функция быстрой замены и предварительной настройки для Mehrspindel-Drehautomaten, Sondermaschinen и т. д.

Мехр

Kombigeräte mit Wechselkopf. Schneiden Lochen Biegen Richten — Spreizen. Основные инструменты со сменными головками

Kombigeräte mit Wechselkopf Schneiden Lochen Biegen Richten — Spreizen Базовые инструменты со сменными головками Резка Штамповка Гибка Выпрямление — Разбрасывание Technische Änderungen bleiben vorbehalten.

Мехр

Драхтсейльшнайдер.

Канатные резаки

Drahtseilschneider Wire Rope Cutter Technische Änderungen bleiben vorbehalten. Druck 20. Ноябрь 2017 г. Каталог Страница 1 из 6 Ручная гидравлика Drahtseilschneider Серия HS-WR или Hydraulischer Drahtseilschneider

Мехр

IHR STARKER PARTNER FÜR UMFORMTECHNIK/SCHWEISSTECHNIK/BAUGRUPPEN ВАШ СИЛЬНЫЙ ПАРТНЕР В ОБЛАСТИ ФОРМОВОЧНЫХ ТЕХНОЛОГИЙ/СВАРКИ/СБОРОЧНЫХ УЗЛОВ.

IHR STARKER PARTNER FÜR UMFORMTECHNIK/SCHWEISSTECHNIK/BAUGRUPPEN ВАШ СИЛЬНЫЙ ПАРТНЕР В ОБЛАСТИ ФОРМОВОЧНОЙ ТЕХНИКИ/СВАРКИ/СБОРОЧНЫХ УЗЛОВ www.baumgarten.de DAS UNTERNEHMEN КОМПАНИЯ BAUMGARTEN STARKER PARTNER

Мехр

новая линейка паровых стерилизаторов

новая линейка паровых стерилизаторов ticheeasy в использовании и высокая экономия энергопотребления многофункциональный дисплей, управляемый двойным микропроцессором и запатентованной крышкой с моторным приводом камера из нержавеющей стали без

Мехр

Аэродинамические трубы Вестенберга

MiniAir20 Ручное устройство измерения расхода, влажности и температуры Ручное устройство измерения MiniAir20 используется для измерения температуры, относительной влажности, скорости вращения и скорости потока, таких как

Мехр

Тяжелый вилочный погрузчик SCP320C1.

Цитата

Сверхмощный вилочный погрузчик SCP320C1 Грузоподъемность 32 т Двигатель Volvo TAD760VE Двигатель Dana Clark Трансмиссия Kessler Ведущий мост Рулевой мост SANY Система кондиционирования воздуха Высокопрочная конструкция мачты Двигатель Volvo

Мехр

Zentrischspanner KZS-P KZS-PG. Spannzeuge — Зажимные инструменты. pneumatisch betätigt Пневматические центрирующие тиски

www.roehm.biz Spannzeuge — Зажимные инструменты pneumatisch betätigt Пневматические центрирующие тиски KZS-P Kraftbetätigter Пневматические центрирующие тиски KZS-PG Kraftbetätigter mit großem Backenhub Пневматические центрирующие

Мехр

ГИДРАВЛИЧЕСКИЕ ПРЕССЫ ГИДРАВЛИЧЕСКИЕ ПРЕССЫ

HYDRAULISCHE PRESSEN ГИДРАВЛИЧЕСКИЕ ПРЕССЫ Angebotsnuer 0049 Im Angebot Pressen 1.Тип WEINGARTEN. Doppelständer- Vierpunkt- Stanzpresse mit Blechhalter. Технические данные: Gesamtpresskraft 10000 KN Stößelkraft

Мехр

ЭГИ. Teile- und Preisliste. bes Funkenerosion GmbH Hafnerweg 3. D Флуорн-Винцельн

Teile- und Preisliste AGIE bes Funkenerosion GmbH Hafnerweg 3 D 78737 Fluorn-Winzeln Тел.: 07402/9309-17 H. Stängel Факс: 07402/9309-20 Электронная почта: [email protected] A155502 155.502. 8 Промывка дна

Мехр

NUTSTOßWERKZEUGE ПРОРЕЗНЫЕ ИНСТРУМЕНТЫ

NUTSTOßWERKZEUGE ПРОРЕЗНЫЕ ИНСТРУМЕНТЫ 2016 TECHNOLOGY IN MOTION0004

Мехр

эксцентриковые прессы HESSE — FP / CDCS / CHCH / CDCK

Эксцентриковые прессы HESSE — FP / CDCS / CDCH / CDCK HESSE — FP / CDCS / CHCH / CDCK Мод. CDCS 1600 P81 C-Ständer Exzenterpressen mit 4-fach Stößelführung Mod. FP 10 P Мод. CDCS 1250 P Standardausführung

Мехр

Поз. Кол-во Артикул Описание Цена /

Предложение 1 1 Вертикальный обрабатывающий центр с ЧПУ модели FZ 12 W Бывший в употреблении станок с функциональной проверкой Год постройки: 1993, вес: 2680 кг. 118-47 Объём поставки: Аналогичное изображение Колонна подвижная

Мехр

ВКЛЮЧАЕТ: Полностью собранные 4 колеса для мобильного использования Кабель питания

Технические данные LN 00-SERIES LN 65 Области применения: Пайка (одно-/многопозиционная экстракция) Лазерная обработка (трубки для экстракции источника или большие лазерные шкафы) Процессы работы с клеем/влагой

Мехр

ПЭТ-ЛАЙН. Technische Daten PET-LINE Baureihe Технические данные серии PET-LINE

PET-LINE Technische Daten PET-LINE Baureihe Технические данные Серия PET-LINE Вдыхаемый состав PET-LINE 2400-4000. .. 3 PET-LINE 4000-4000… 6 PET-LINE 4000-6000… 9 PET-LINE 4000-7300… 12 ПЭТ-ЛАЙН 5000-7300…

Мехр

Датенблатт. Remote-I/O — u-remote UR20-4AO-UI или 4-проводное подключение; 16-битное разрешение; 4 выхода

2-х или 4-х проводное подключение; 16-битное разрешение; 4 выхода Модуль аналоговых выходов управляет 4 аналоговыми приводами с +/-10 В, +/-5 В, 0…10 В, 0…5 В, 2…10 В, 1… 5 В, 0…20 мА или 4…20 мА с

Мехр

Продукт — версия каталога

S. 001 Продукт — Версия каталога www.erwinbuergel.de 03.2014 S. 002 EB Fleischerei Werkzeuge GmbH Hammer Straße 4 42857 Remscheid Deutschland Тел: 0049(2191) 57 23 Тел.: 0049 (2191) 5724 Факс: 0049 (2191)

Мехр

Обзор термостат/регулятор температуры

Термостат TR-238 Термостат TR-238 представляет собой электронный двухуровневый контроллер для управления и в блоках климат-контроля и транспортных средствах. Диапазон напряжения (12 В): Диапазон напряжения (24 В): Диапазон регулирования: Гистерезис:

Мехр

Дрехмашина/токарный станок/драйбанка VOEST ALPINE (Weiler), модель WEIPERT W 1103 x 3000

Oordeelsestraat 7 b, NL-5111 PA Postbus 294, NL-5110 AG Барле-Нассау / Нидерланды Тел.: +31 (0) 135077466 Эл.

Мехр

SATVIA VB600SX Самоходный

SATVIA VB600SX Самоходная номинальная нагрузка на крюк Макс. Глубина бурения 370 кВт 80 т 1000 м МАЧТА Тип Высота Стандартная нагрузка на крюк SATVIA Телескопическая 16,5 м 80т POWER SWIVEL Тип SATVIA Проход: ø 168 мм Крутящий момент/Скорость

Мехр

I-Energieversorgung I-Power Supply

F Seite 1 стр. 1 1) Pneumatisch a. Stellantriebe mit Membrane finden ihren Einsatz da, wo kleine Stellkräfte ausreichen. Der pneumatische Stellantrieb ist direkt in Kompaktbauweise mit dem Stellventil

Мехр

Штамповочные инструменты Lochstanzen

Lochstanzen Пробивные инструменты Technische Änderungen bleiben vorbehalten. Druck 20. Октябрь 2017 Каталог 5 Страница 1 из 11 Аккумуляторные дыропробивные машины Akku-Lochstanzen, 18 В Серия EG-P или Leistungsstarker

Мехр

Kreissägeblätter HM-bestückt -negativ Твердосплавные пилы -отрицательный передний угол-

20ϒ 45ϒ Kreissägeblätter HM-bestückt -отрицательный- 92000 пильных дисков с арбидными напайками -отрицательный передний угол- 5ϒ отрицатель. Flach-Trapez-Zahn, geräuschgedämpft, — для профиля и материала из алюминия, Kunststoff и NE-Metallen

Мехр

Монозахват. Термоусадочный патрон Schrumpffutter.

Разные требования… Одно решение… ПРОДУКТ НЕМЕЦКОГО ИНЖИНИРИНГА EIN DEUTSCHES QUALITÄTSPRODUKT

Разные требования… Одно решение… ПРОДУКТ НЕМЕЦКОГО ИНЖИНИРИНГА EIN DEUTSCHES QUALITÄTSPRODUKT Термопатрон Schrumpffutter Термопатрон Schrumpffutter SKU2200 — Geräteübersicht SKU2200 — Термоусадочный

Мехр

85 ХЭ. Универсальный Biegmaschine Универсальный гибочный станок

Универсальный Biegemaschine Универсальный гибочный станок 85 HE Bolzen Ø 42 мм Держатель пуансона Ø 1 5 8 Ступица 120 мм Ход 4 3 4 Werkzeughöhe 100 мм Высота инструмента 4 Werkzeugablage Хранение инструментов Педаль Fuss-Schalter

Мехр

Гидравлическая буровая установка Hydraulisches Bohrgerät

Гидравлическая буровая установка Hydraulisches Bohrgerät Области применения / Anwendungen HBR 204 2 HBR 204 Технические характеристики / Technische Daten Двигатель Двигатель Deutz — дизель Deutz — дизельный двигатель TCD 2012 L06 2V EPA/COM

Мехр

Планетарная винтовая сборка

1 Планетарно-винтовой узел (PLSA = Планетарно-винтовой узел) Презентация для клиентов 1 Ваши требования Винтовые узлы с высокой удельной мощностью предлагаются по рыночным ценам Высокая грузоподъемность, высокая

Мехр

Ленточная пила по металлу Bandsäge — Metall Ленточные пилы по металлу 125VB

202 125VB K Быстрая и простая замена пильного полотна K Простая и быстрая замена пильного диска K Винкелиндстиллинг от 0 до 60 º Винкелейнстеллунг от 0 до 60 º Регулировка угла 0-60 º K

Мехр

K I A Содержание семинара по системам Common Rail в апреле 2002 г.

Содержание семинара по системе Common Rail в апреле 2002 г. Введение Обзор системы датчика частоты вращения коленчатого вала с CP 1 Обзор системы датчика фазы распредвала с CP 3 Датчик педали акселератора High

Мехр

Пневматический линейный привод серии MSR с цилиндром Pneumatischer Linearantrieb Serie MSR mit zylinder

Technische Eigenschatften: — Диапазон рабочего давления: 2-8 бар — Точность повторения: 0,05 мм с регулируемым ходом — Рабочая температура: от 5 C до 60 C — Рабочая система: через внутренний цилиндр

Мехр

ТЕХНОЛОГИЯ СВЕРЛЕНИЯ И ФРЕЗЕРОВАНИЯ ZMM METALIK ISO ДЛЯ ВЫСОЧАЙШЕЙ ТОЧНОСТИ Рег. БУК

ТЕХНОЛОГИЯ СВЕРЛЕНИЯ И ФРЕЗЕРОВАНИЯ ZMM METALIK ДЛЯ ВЫСОЧАЙШЕЙ ТОЧНОСТИ ISO 9001 Рег. BUC-0597-1 DaimlerChrysler Aerospace с 97 года Конструктивное решение обеспечивает высокую точность обработки и высокие

Мехр

KR Die KLEMM KR wurde speziell für Pfahlbohrungen im Durchmesserbereich от 356 мм до 600 мм entwickelt.

Die KLEMM KR 709-1 wurde speziell für Pfahlbohrungen im Durchmesserbereich от 356 мм до 600 мм entwickelt. Eine hohe Bohrleistung wird durch die neue Bohrlafette 202/13 (13 t Rückzugkraft) und den Drehantrieb

Мехр

BUCKELSCHWEISSMASCHINEN PROJEKTION СВАРОЧНЫЕ МАШИНЫ

Erfolgreich fertigen mit BUCKELSCHWEISSMASCHINEN PROJEKTION WELDING MACHINES SCHNELL PRÄZISE SICHER БЫСТРО ТОЧНО НАДЕЖНО Ihre Vorteile Zweihand-Startpult (UVV): für sicheres Schweißen. Zylinder с вариатором

Мехр

армейский / 3-х плечевой

НЕКСУС-Нет. ЕВРО мм NEXUS-No. ЕВРО мм NEXUS-No. ЕВРО мм NEXUS-No. EUR мм D21-Seite / стр. 24 Krallex-Abzieher -SCHAFT-, 2-плечевой Съемник для ограниченного пространства, 2-плечий — S10 114,35 90 / — S14 119,50 130 / — S20

Мехр

CR 2.

Die Marke des Fortschritts CR 2. Artikelnummer Арт.-№

CR 2 Die Marke des Fortschritts CR 2 Artikelnummer Арт.-№. 115601 Abmessungen Размеры Betriebsgewicht CECE Сервисный вес (CECE) G (кг) 146 Eigengewicht Вес Ge (кг) 144 Arbeitsbreite Ширина W1

Мехр

ЭЛИОС. Технические данные Технические данные

ELIOS 7500 Technische Daten Технические данные ELIOS 7500 Schliesseinheit ELIOS 7500 ELIOS 7500 Зажимной узел Schliesskraft кн 7500 7500 кн Зажимное усилие Öffnungskraft кн 890 890 кн Усилие открывания Öffnungshub

Мехр

Дремашинен. 12.02.2016 Wirths GmbH Scharpenberger Str. 96-98 58256 Эннепеталь. Телефон: +49 (0)23 33-790 50 Интернет: www.wirths.net.

Drehmaschinen Einspindel — Стангенавтомат Токарные станки Бар Автоматический токарный станок — Одношпиндельный Nr. Fabrikat Typ Baujahr Werkstück-Durch Werkstückvorsch kw 2016 ИНДЕКС C 29 1979 29 70 5,5 2017 ИНДЕКС B 60 EMK 1979

Мехр

РУКОВОДСТВО ПО ЗАПЧАСТЯМ KB2000/KB2000S. Morgana Systems Limited Соединенное Королевство Телефон: ( ) Факс: ( )

KB2000/KB2000S РУКОВОДСТВО ПО ЗАПЧАСТЯМ Morgana Systems Limited Соединенное Королевство www.morgana.co.uk Телефон: ( 01908 ) 608888 Факс: ( 01908 ) 692399 Ersatzteilkatalog Каталог запасных частей PrintBind KB-2000 77.1250

Мехр

B-1 Мотор 1 AL2135040 Винт M5 x 18 12 0 0 2 AL4121940 Грумплер 1 0 0 3 AL3724180 Прокладка для глуши 1 0 0 4 AL2432040 Стоп 5 0 0 5 AL4562600 Крышка цилиндра 1 0 0 9 AL2135060 VINT M5 X 25 7 0 0 0 11 АЛ2312010

Мехр

Поворотные столы Dreh- und Schwenktische БОЛЬШАЯ ЦЕННОСТЬ ДЛЯ ВАШЕЙ МАШИНЫ.

Поворотные столы Dreh- und Schwenktische БОЛЬШАЯ ЦЕННОСТЬ ДЛЯ ВАШЕЙ МАШИНЫ. KENNDATEN DREH- UND SCHWENKTISCHE ПОВОРОТНЫЕ СТОЛЫ ОСНОВНЫЕ ХАРАКТЕРИСТИКИ СКОРОСТЬ НАГРУЗКА ЖЕСТКОСТЬ ТОРМОЗНАЯ МОЩНОСТЬ ПРЕДОХРАНИТЕЛЬНЫЙ ТОРМОЗ 0 ТЕХНОЛОГИЯ HSD до ±2,5

Мехр

ГИДРАВЛИЧЕСКАЯ БУРОВАЯ УСТАНОВКА. Hydraulisches Bohrgerät

ГИДРАВЛИЧЕСКАЯ БУРОВАЯ УСТАНОВКА Hydraulisches Bohrgerät Applications / Anwendungen 2 Технические характеристики / Technische Daten Двигатель Двигатель Deutz — дизель Deutz — дизельный двигатель TCD 2012 L06 2V EPA/COM III Циркуляция воды

Мехр

осцилляционный привод tigspeed 45 hotwire

осциллирующий привод tigspeed 45 hotwire 090-000180-00502 Сварка ВИГ холодной и горячей проволокой с системой динамической подачи проволоки Динамическая подача проволоки для контролируемой сварочной ванны даже при позиционной сварке:

Мехр

Qualitätswerkzeuge.

Качественные инструменты. WAB Topline Werkzeuge für den professionalellen Einsatz Инструменты для профессионального применения. Кегельсенкер 90 DIN 335 С

Qualitätswerkzeuge Kegelsenker 90 DIN 335 C HSS, HSS-E, TiN-beschichtet Geschliffene Kegelsenker in absoluter Spitzenqualität zum grat- und ratterfreien Entgraten und Ansenken HSS Flachsenker DIN 373 HSS

Мехр

диаметр DN 15 DN макс. 25бар (см. таблицу) серый чугун GG25, стальное литье GS-C25N, нержавеющая сталь AISI 303

direktgesteuert прямого действия Schaltfunktion A: функция A: NC (stromlos geschlossen) NC (нормально закрытый) Schaltfunktion B: функция B: NO (stromlos offen) NO (нормально открытый) Bauart Kolbenventil Nennweite

Мехр

Шумоглушитель и система распределения Zehnder ComfoWell 220

Преимущества Доступны все функции обработки воздуха: аттенюатор, фильтр тонкой очистки, фильтр с активированным углем, распределительная коробка Модульная конструкция Компактные размеры Простота очистки Компоненты соединяются с помощью скользящих профилей для

Мехр

Highfrequenz-Motoren und Generatoren Spindeln und Vorsatzspindeln Baureihen T1 73 Type~RFM-~.

RSM-~KM-.. Highfrequenz Motorspindeln — Fräsen

Kemmerich Elektromotoren GmbH & Co.KG www.elektromotoren.de Baureihen T1 73 Type~RFM-~.RSM-~KM-.. Hochfrequenz Motorspindeln — Fräsen Фрезерная матрица wassergekühlten Frässpindeln mit ihrem manuellen oder Automaticischen

Мехр

Соединительный отвод 90, соединяющий детали отвода, которые служат для соединения гидравлического сепаратора с компактным коллектором.

Технический паспорт MultiFlow Expert Компоненты MultiFlow Expert — гидравлический сепаратор — соединительные колена — несколько компактных коллекторов [D] Сертификация производителя Описание MultiFlow Expert

Мехр

ЭЛИОС. Технические данные Технические данные

ELIOS 6500 Technische Daten Технические характеристики ELIOS 6500 Schliesseinheit ELIOS 6500 ELIOS 6500 Зажимной узел Schliesskraft кн 6500 6500 кн Зажимное усилие Öffnungskraft кн 890 890 кн Усилие открывания Öffnungshub

Мехр

Lukas Hydraulik GmbH Weinstraße 39 D Erlangen.

Мистер Зауэрбир. Лукас Гидраулик ГмбХ Вайнштрассе 39Д Эрланген. гидравлическое спасательное оборудование

Технический отчет № 028-7130 95685-050 от 22.02.2017 Заказчик: Lukas Hydraulik GmbH Weinstraße 39 D-

Erlangen Mr. Sauerbier Место производства: Lukas Hydraulik GmbH Weinstraße 39 D-

Erlangen

Мехр

Технические данные Технические данные ELION

Technische Daten Технические данные ELION 500 800 1200 1750 Technische Daten ELION 500 Технические данные Maschinentyp ELION 500 Тип машины Abmessungen ELION 500 Размеры Maschinenmasse ELION 500 Машина

Мехр

SCM GROUP spa – Via Emilia, 71-47900 Римини (RN) – Италия Тел. +39/0541/700111 — Факс +39/0541/700181 — www.scmgroup.com — Электронная почта: scm@scmgroup.

Преподобный н. 00-03/2006 — Acanto Comunicazione — Sat SCM GROUP spa — Via Emilia, 71-47900 Rimini (RN) — Италия Тел. +39/0541/700111 — Факс +39/0541/700181 — www.scmgroup.com — Электронная почта: [email protected] Английский

Мехр

Datenblatt / Технический паспорт 01.02

1030 мм 400 мм Vakuumheber mit integriertem Kettenzug Artikel Nr. B2 G K 250 Traglast: 250 кг Вакуумный подъемник со встроенной цепной талью Артикул №. B2 G K 250 Безопасная рабочая нагрузка: 250 кг HEBEN DREHEN 200

Мехр

Hochdruckverdichter für kalt verflüssigte Gase, Gase und Flüssigkeiten. Компрессоры высокого давления для холодных сжиженных газов, газов и жидкостей

Hochdruckverdichter für kalt verflüssigte Gase, Gase und Flussigkeiten Компрессоры высокого давления для холодных жидких газов, газов и жидкостей CryoBooster Der CryoBooster ist ein Verdichter, der kalt verflüssigte

Мехр

Steuerventilgehäuse Hauptventile aus GX12CrMoNbN 9 1 Steuerventilgehäuse aus GS17CrMoV 10 1 Gesamtgewicht nach dem Konstruktionsschweißen:

Mechanische Werkstatt Werk Krefeld Steuerventilgehäuse Hauptventile aus GX12CrMoNbN 9 1 Steuerventilgehäuse aus GS17CrMoV 10 1 Gesamtgewicht nach dem Konstruktionsschweißen: 24 400 кг Корпус регулирующего клапана

Мехр

MASCHINENPARK SC TBS AVIATION SRL 1.

BOHRWERKE

MASCHINENPARK SC TBS AVIATION SRL 1. BOHRWERKE 1 Scharmann FB90 Opticut X=1500 мм, Y=1600 мм, Z=1000 мм 1 Meuser M70BF X=1000 мм, Y=800 мм, Z=1500 мм 2. 5 ACHS- FRÄSBEARBEITUNGSZENTRUM Rundtisch Ø 1 Reiden BF4- РТ-З-ПАЛ

Мехр

Подпружиненный золотниковый клапан Rohrschieber mit Schließfeder

Задвижка Rohrschieber mit Schließfeder подпружиненная Задвижка Rohrschieber als Automaticisches Entlüftungsventil Задвижка как автоматический клапан сброса воздуха Тип: RSF DN: 50 300 (2 12 ) PN: 16 160 (Класс 150 900)

Мехр

CR 7 CR 7/80 Номер артикула Артикул №

CR 7 Die Marke des Fortschritts CR 7 CR 7/80 Artikelnummer Арт.-№. 116601 Abmessungen Размеры Betriebsgewicht CECE Сервисный вес (CECE) G (кг) 478 530 Eigengewicht Вес Ge (кг) 475 527 Arbeitsbreite

Мехр

Технические данные Технические данные

Технические данные Технические данные Die ELEKTRA Baureihe Seite ELEKTRA Комбинация продуктов 2 ELEKTRA evolution 30 4 ELEKTRA evolution 50 5 ELEKTRA evolution 75 6 ELEKTRA evolution 110 7 ELEKTRA evolution 110

Мехр

Каталог ZEBO Praezisionswerkzeuge Hermann Pfisterer GmbH.

Почтовый ящик 1631 D Битигхайм-Биссинген. Schleifmuehle 7 D Битигхайм-Биссинген

Каталог 2016 ZEBO Praezisionswerkzeuge Hermann Pfisterer GmbH PO Box 1631 D 74306 Bietigheim-Bissingen Schleifmuehle 7 D 74321 Bietigheim-Bissingen Телефон +49 (0) 7142 / 920050 Телефакс +49 (0) 7142 /

Мехр

FlexyLIFT ПЛАНИРОВАНИЕ ДАННЫХ PLANUNGSUNTERLAGEN БЕЗ МАШИННОГО ПОМЕЩЕНИЯ ГИДРАВЛИЧЕСКИЙ ПОДЪЕМ MASCHINENRAUMLOSER HYDRAULIK-AUFZUG КОМПЛЕКТНЫЕ ПОДЪЕМНИКИ

ГИДРАВЛИЧЕСКИЙ ПОДЪЕМНИК БЕЗ МАШИННОГО ПОМЕЩЕНИЯ MASCHINENRAUMLOSER HYDRAULIK-AUFZUG FlexyLIFT ПЛАНИРОВОЧНЫЕ ДАННЫЕ PLANUNGSUNTERLAGEN Допуски вала / Schachttoleranzen: (-0, +) мм 1 Версия 4/08 ПЛАНИРОВОЧНЫЕ ДАННЫЕ PLANUNGSUNTERLAGEN

Мехр

10. Контрольный список 10. Контрольный список

Seitenkräfte: / Боковые силы: / / Faltenbalg Адаптер сильфона MG Endschalter ES mit Rollenstößel Концевой выключатель ES с кулачковым толкателем Ausdrehsicherung AS Ограничитель хода AS Endschaltercke Концевой выключатель кулачок

Мехр

Электрические цепные тали LIFTKET используются во всем мире.

Электрические цепные тали LIFTKET используются во всем мире. Производственная программа» Тали электрические цепные 125 кг 6300 кг» Тали электрические цепные 4000 кг 25000 кг» Тали электрические цепные для особых требований» Электрические

Мехр

Lukas Hydraulik GmbH Weinstraße 39 D Erlangen. Мистер Зауэрбир. Лукас Гидраулик ГмбХ Вайнштрассе 39Д Эрланген

Технический отчет № 028-71 30 95685-350 от 22.02.2017 Заказчик: Lukas Hydraulik GmbH Weinstraße 39 D-

Erlangen Mr. Sauerbier Место производства: Lukas Hydraulik GmbH Weinstraße 39 D-

Erlangen

Мехр

FESTOONFLEX PUR-HF 0,6/1 кв D12Y11Y. Draka Industrial GmbH Dickestraße 23 D Wuppertal Тел.: * Факс:

Rundleitungen Leitungen für Leitungswagen Круглые кабели Троллейные кабели FESTOONFLEX PUR-HF 0,6/1 кв D12Y11Y Aufbau Leiter: Kupfer, пустой, feindrähtig, Klasse 5 nach DIN VDE 0295 Строительный проводник: обычный

Мехр

Сегменты AGILISpanndorn

www. roehm.biz управляется технологией AGILIS Segmentspanndorn AGILIS Сегментный зажимной стержень Geeignet für die Bearbeitung von Werkstücken and Werkzeugmaschinen, zur Aufnahme für Dreh-, Schleif- und Fräsarbeiten.

Мехр

ПРОГРАММА ATEMAG ПРОГРАММА

ПРОГРАММА ATEMAG PROGRAM SMART LINE Тип DUO Тип DUO CNC Агрегат для сверления, фрезерования и пиления Mit zwei Werkzeugausgängen С двумя инструментальными интерфейсами Antriebsdrehzahl макс. 8.000 об/мин Макс. скорость привода 8000

Мехр

SEIFENBLASENMASCHINE H-8 BUBBLE MACHINE H-8 CODE Спецификация. Технические характеристики

КОД 112137 SEIFENBLASENMASCHINE H-8 Innovations Doppelausstoß-System Seifenblasen in Größe und Menge sowie Reichweite steuerbar (макс. 8 м) riesiger 3,5 л Бак для жидкости вход/выход ПУЗЫРЬЕВАЯ МАШИНА H-8 инновационная

Мехр

Экстрим.

Experte trifft Xtreme Expert встречается с Xtreme. Ной Нью. Каттеры Schneidgeräte. Erfahrung erleben.

Neu New Xtreme Резчики Schneidgeräte Experte trifft Xtreme Expert встречает Xtreme www.weber-hydraulik.com Erfahrung erleben. Испытайте экспертные знания. 2 Каттеры Schneidgeräte Experte trifft Xtreme Expert

Мехр

Для Tap Gewinde. Для крана M2~M8 M3~M12 M3~M16. Скорость (об/мин) Drehzahl. (об/мин) Work Rage Arbeitsbereich. Рабочий диапазон Rmax 950 мм Rmin 100 мм

Тип BR-08,1,16-08-950-1-950-16-1000 Gewinde M~M8 M3~M1 M3~M16 Частота вращения Drehzahl (об/мин) 700 400 300 Рабочий диапазон Rmax 950 мм Rmin 100 мм 16 16 4 0134 0001008 0134 0001031 0134 00010316 AQ-08-950 TCS1B/ØX SIX

Мехр

Цендер ComfoWell 220

Преимущества Доступны все функции обработки воздуха: аттенюатор, фильтр тонкой очистки, фильтр с активированным углем, распределительная коробка Модульная конструкция Компактные размеры Простота очистки Компоненты соединяются с помощью скользящих профилей для

Мехр

Сжатый воздух — точка росы 10K при температуре окружающей среды — ISO8573-1, кл.

3 Durchflussrichtung Направление потока EIN: фон 1-2 AUS: фон 2 3

3/2 Wegeventil mit PIEZO-Pilotventil Baureihe P20 3/2-ходовой клапан с пьезоуправляющим клапаном Серия P20 P20 381RF-* NW 2 Eigenerwärmungsfrei Ein Produkt für alle Ex-Bereiche Compatibel zu Microcontroller Kompatibel

Мехр

NUTFRÄSEN (Zirkular) ФРЕЗЕРОВАНИЕ ПАЗОВ (путем круговой интерполяции) Kombifräser M275 mit M313 und Anbindung HSK

Kombifräser M275 mit M313 und Anbindung HSK Beispiel Pleuel Haltenutfräsen Arbeitsablauf Nutfräsen und Fasen Комбинированная фрезерная головка M275 с M313 и муфтой HSK, пример Соединительный стержень Фрезерование посадочного места

Мехр

металл Шляйфен шлифование металла

metallschleifen шлифование металла Einband-Schleifmaschinen Одноленточные шлифовальные станки LZG-m-i Zum Schleifen, Mattieren und Polieren von Stahl mit einer Schleifbandbreite von 150 mm. Для шлифовки, матирования

Мехр

Журнал Gears — источник ноу-хау в области трансмиссий

От президента — август/сентябрь — 2022

19 августа 2022 г.

Дэйв Уилкс

102 Просмотров

С 2019 года существуют проблемы, связанные с COVID, которые затронули всех нас. Экспо-2020 стало виртуальным из-за закрытия Нэшвилла, а выставка 2021 года была существенно сокращена из-за…

Доставка товаров — август/сентябрь — 2022

19 августа 2022

Кит Кларк

464 Просмотров

Трансмиссия 62TE — это ответ компании Mopar на повышение топливной экономичности их переднеприводных автомобилей. Хотя по сути это 41TE с понижающей передачей в сборе на…

Other Articles — August/September — 2022

19 августа 2022

Steve Garrett

280 просмотров

10L1000 был представлен в 2020 году. Он заменил Allison LCT 1000, который существует уже более 20 лет. LCT 1000 — превосходная трансмиссия с отличным…

Развлечение с трансмиссиями — август/сентябрь — 2022 г.

19 августа 2022 г.

Билл Брайтон

295 просмотров

Все работают над муфтами гидротрансформатора в течение многих лет. В наши дни существует несколько различных типов муфт гидротрансформатора, невыпадающая муфта, многодисковая муфта (например, муфта…

).

Другие статьи — Август/Сентябрь — 2022

19 августа 2022

Гость Автор

43 Просмотров

Street Smart — август/сентябрь — 2022

19 августа 2022

Майк Браун

170 просмотров

Извечная проблема муфты гидротрансформатора, убивающей двигатель при остановке на передаче, кажется, никогда не исчезнет. Это была проблема, с которой мы боролись несколько десятилетий в. ..

Другие статьи — август/сентябрь — 2022

19 августа 2022

Приглашенный автор

96 просмотров

Помните, когда жалюзи были дополнением, чтобы ваш автомобиль выглядел круто? Конечно, в солнечных регионах они сохраняют прохладу в салоне автомобиля и защищают от солнца спины едущих пассажиров…

Other Articles — August/September — 2022

19 августа 2022

Гость Автор

260 Просмотров

В магазине Limerick Transmissions в Лимерике, штат Мэн, расположенном в тихом сельском городке, есть что-то немного необычное для магазина трансмиссий. Что это, спросите вы? Женщина-строитель трансмиссии Тиа…

Другие статьи — Август/Сентябрь — 2022

19 августа 2022

Гость Автор

114 Просмотров

Женщины ужасно удивительные существа. Женщины могут вырастить в себе совершенно нового человека. Они преодолевают мучительную боль, чтобы родить этого ребенка, а затем их тело создает…

Up Your Business — август/сентябрь — 2022 г.

19 августа 2022 г.

Том Четтер

21 просмотров

«Привет, папа, когда я вырасту, я хочу быть обычным». Мой отец был ветераном морской пехоты Второй мировой войны, и я бы никогда не сказал ему такого. Если бы я это сделал, у нас было бы то, что он назвал немедленным…

Other Articles — August/September — 2022

19 августа 2022

Гость Автор

27 Просмотров

Если вы спросите типичного владельца бизнеса, что не дает ему спать по ночам, удержание сотрудников, скорее всего, окажется в верхней части списка. Благодаря рекордному количеству увольнений в разных отраслях, это не…

Профиль магазина — август/сентябрь — 2022

19 августа 2022

Джессика Хикс

46 просмотров

Генри Форд однажды сказал: «Думаете ли вы, что можете или думаете, что не можете, вы правы».
