Содержание

Рамный анкер (металлический рамный дюбель): размеры и монтаж

Где используется
Принцип действия и особенности конструкции
Правила выбора
Особенности монтажа

Такое изделие, как анкер рамный, является одним из типов крепежных элементов, представленных на современном отечественном рынке в огромном разнообразии. Однако именно этот анкер, как признают многие специалисты, является наиболее универсальным крепежом, чем и объясняется его высокая популярность.

Анкер рамный – простой и одновременно универсальный крепеж

Где используется

Анкерные болты сегодня являются одним из наиболее популярных типов крепежных изделий, что связано с их уникальными техническими характеристиками и широкой универсальностью, позволяющей использовать такие элементы для крепления самых различных конструкций и предметов разных габаритов и массы.

Свое название металлический рамный анкер получил потому, что изначально использовался для качественного и надежного монтажа оконных рам и дверных коробок. Сегодня металлический рамный дюбель (другое название рамного анкера) по-прежнему задействован в монтаже оконных и дверных конструкций, но сфера его применения значительно расширилась.

Закрепление дверной или оконной рамы – типичные примеры использования рамных анкеров

Специалисты, работающие в сфере строительства и ремонта, обратили внимание на универсальность конструкции такого анкерного болта распорного типа, а также на высокую надежность фиксации, которую он обеспечивает, и стали активно использовать его для монтажа отделочных материалов, элементов строительных конструкций, а также предметов различного назначения. В частности, особую популярность этот анкер приобрел при монтаже деревянных брусьев на поверхностях различного типа.

Принцип действия и особенности конструкции

Технические возможности рамного анкера определяются особенностями его конструкции. Выбирая рамный металлический анкер для выполнения монтажных работ, следует учитывать тот факт, что он не рассчитан на значительные нагрузки и на большой вес закрепляемых с его помощью предметов. Вес предмета, фиксируемого на вертикальной поверхности посредством одного анкера данного типа, не может превышать 30 кг.

Устройство рамного анкера

Основным элементом конструкции рамного анкерного болта является металлическая втулка с продольными прорезями, которые формируют своеобразные лепестки, разжимающиеся в процессе монтажа крепежного изделия. За разжимание лепестков на боковой части втулки отвечает конусная гайка. Она, накручиваясь на несущий винт, воздействует на внутреннюю поверхность втулки с прорезями, тем самым разжимая ее. Втулка, увеличившись в диаметре, входит в плотное зацепление с внутренними стенками монтажного отверстия, надежно фиксируясь в нем.

Для того чтобы было удобнее манипулировать винтом, вкручиваемым в распорную втулку, на его верхней части предусмотрена шляпка с прорезями под фигурную отвертку. Особенностью рамного анкера является и то, что его шляпка полностью заглубляется в монтажное отверстие, поэтому боковая поверхность его головки имеет конусную форму. Используя такие крепежные элементы, следует не только сверлить под их размещение отверстия, но и предусматривать специальный «потай», в который и будет входить головка болта.

Применение для монтажа рамных анкеров отверток с фигурной рабочей частью делает такой процесс удобным и позволяет эффективно выполнять его даже в труднодоступных местах.

Рамный анкер для пустотелых конструкций имеет увеличенную распорную зону (бабочку) и гайку плоской формы, работающую на стягивание

Правила выбора

Выбирая анкерный болт рамного типа, следует учитывать не только размеры монтируемого с его помощью предмета, но и целый ряд других параметров. Сложность выбора такого крепежного изделия заключается еще и в том, что на современном рынке есть продукция, которая отличается очень невысоким качеством.

Чтобы не оказаться в ситуации, когда приобретенный оконный анкерный болт не устроил вас по каким-либо параметрам, при его выборе следует ориентироваться на следующие факторы.

В качестве материала изготовления рамных анкеров преимущественно используются углеродистая сталь и латунь. При выборе крепежного изделия, изготовленного из углеродистой стали, следует обращать внимание на наличие цинкового покрытия на его поверхности, которое обеспечивает защиту крепежа от коррозии. Болты из латуни, которая является менее прочным материалом, чем сталь, выбирают для монтажа менее ответственных и не слишком тяжеловесных предметов.

Выбор размеров рамного анкера (длина и диаметр резьбовой шпильки) зависит от того, какого веса изделие вы собираетесь зафиксировать при помощи крепежа. Чем больше вес предмета, тем более длинной и толстой должна быть резьбовая шпилька.

Качество изготовления распорной втулки – важный параметр, на который следует обращать особое внимание. Толщина стенок такой втулки по всем правилам изготовления рамных анкеров не должна быть меньше 0,8 мм. В противном случае говорить о качестве и надежности такого крепежного изделия не приходится.

Такие размеры рамного анкера, как диаметр распорной втулки и длина резьбовой шпильки, оговариваются в положениях нормативных документов. Самым ходовым диаметром втулки анкерного рамного болта является 8 мм, такой размер считается наиболее универсальным. В отдельных случаях, когда необходимо обеспечить большую надежность фиксации, используются анкеры со шпилькой диаметром 10 мм, которые способны выдерживать значительные статические и динамические нагрузки.

Что касается длины шпильки, то она тоже нормируется положениями соответствующего стандарта. Длина шпильки рамных анкеров, выпускаемых современной промышленностью, начинается с размера 72 мм, а максимальное значение данного параметра соответствует величине 172 мм.

На чертеже указаны параметры рамного анкера. Ниже в таблицах даны их числовые значения

Технические характеристики рамных анкеров диаметром 8 мм

Технические характеристики рамных анкеров диаметром 10 мм различной длины

Эффективность использования анкерных болтов обеспечивается и качеством материала, в который они монтируются. Так, если материал конструкции, в которую устанавливается анкер, полнотелый и отличается плотной структурой без внутренних дефектов, то и крепление будет надежным.

Особенности монтажа

Надежность и долговечность крепления, выполненного при помощи анкерного болта рамного типа, также зависит от того, насколько правильно выполнен монтаж. Прежде всего, следует приготовить инструменты, без которых выполнить такую процедуру будет практически невозможно. Такие инструменты несложно найти практически в любой домашней мастерской. Сюда относятся:

перфоратор, при помощи которого будет выполняться отверстие для монтажа рамного анкера;

бур, диаметр которого должен соответствовать размеру поперечного сечения распорной втулки крепежного изделия;

отвертка с крестовой рабочей частью, при помощи которой винт анкера будет закручиваться в распорную втулку;

молоток, необходимый для того, чтобы забить анкерный элемент в предварительно подготовленное отверстие.

Кратко о монтаже рамного анкера

Более подробно познакомиться с процессом монтажа, выполняемого при помощи анкера рамного типа, можно на примере установки рамы в оконный проем. Алгоритм выполнения такой процедуры выглядит следующим образом.

Этап 1: Установка рамы в проем и ее фиксация при помощи распорок

Раму, которую вы собираетесь надежно зафиксировать в оконном проеме, необходимо предварительно выставить, используя для этого деревянные распорки. Выставляя раму, следует тщательно выровнять ее элементы относительно горизонтальной и вертикальной плоскостей при помощи обычного строительного уровня. Распорки или клинья, которые используются для предварительной фиксации рамы, можно забивать молотком. Если при выставлении рамы обнаружены какие-либо недочеты, то на стадии предварительной фиксации их достаточно легко устранить, подбивая клинья и передвигая оконную конструкцию в нужном направлении.

Схема крепления пластикового окна

Этап 2: Разметка мест для выполнения сверления и подготовка углублений («потая»), в которых будут размещаться головки винтов

После того как оконная рама надежно зафиксирована в проеме при помощи распорок, можно приступать к разметке мест, в которых будут просверлены отверстия для размещения анкеров. Если вы собираетесь закрепить при помощи таких элементов раму небольшого размера, то вполне достаточно будет четырех болтов, а для более габаритных конструкций количество крепежных изделий необходимо увеличить.

Существуют общепринятые требования, согласно которым размещать анкерные элементы следует на расстоянии 30 см от верхнего и нижнего краев оконной рамы (при необходимости положение крепежей можно откорректировать). Если в оконных рамах, которые вы собираетесь устанавливать, производитель не предусмотрел углублений для размещения головок анкерных винтов, то их следует выполнить самостоятельно, используя для этого сверло соответствующего диаметра.

Установочные параметры рамных анкеров диаметром 10 мм

Этап 3: Монтаж крепежных элементов

После того как все вышеописанные манипуляции выполнены, можно приступать непосредственно к монтажу рамных анкеров. Для этого необходимо в намеченных местах просверлить деревянную раму насквозь, углубившись сверлом в поверхность оконного проема на требуемую глубину.

Сверление монтажного отверстия под анкер

Подготовленные отверстия желательно очистить от строительной пыли и кусочков раскрошившегося материала. Только после этого можно вставлять рамные анкерные элементы, пропустив их через раму. Вставленные в подготовленные отверстия анкеры надо затянуть, используя для этого отвертку с крестовой рабочей частью. После того как вы затянете головки винтов, внутренние распорные втулки разожмутся, обеспечив надежное крепление всей конструкции в оконном проеме.

Последнее, что вам необходимо сделать, чтобы завершить монтаж оконного блока, – это заделать щели между рамой и поверхностью проема монтажной пеной.

виды, назначение, применение, конструкция, типы, допустимая нагрузка

Как выбрать анкерный болт нужного размера и как правильно сориентироваться в маркировке. Как повлияет на эксплуатацию величина анкерного болта? Эти вопросы звучат особенно часто от покупателей, впервые столкнувшихся с этими крепёжными элементами. При их выборе есть несколько нюансов, соблюдение которых позволит подобрать идеально отвечающий поставленным задачам анкерный болт. Попробуем их рассмотреть.

Понятие, назначение и применение анкерных крепежей

Анкер — разновидность крепежных изделий, которая вбивается, вворачивается или вводится в основание и способно не только закрепляться в нем, но и удерживать дополнительную конструкцию.

В переводе с немецкого анкер означает «якорь». По способу воздействия на основание крепеж подобного типа действительно напоминает якорь — рабочая часть анкера при закреплении расширяется и удерживает соединение на основании.

Крепеж подобного типа применяется при работе с твердыми материалами оснований — бетоном, кирпичом, природным камнем. Анкер позволяет удерживать достаточно массивные либо испытывающие динамические нагрузку конструкции, например, сантехнические изделия, кондиционеры, настенные телевизоры, спортивный инвентарь, подвесные потолки и т. д.

Мнение эксперта

Торсунов Павел Максимович

Универсальность и надежность анкерного соединения позволяет использовать их и при работе с другими материалами. Например, существуют анкеры для крепления в пористых и облегченных материалах, для соединения мебельных элементов. Подобный тип крепежного соединения нашел свое применение даже в стоматологии — анкерный штифт фиксируется в корневом канале зуба и служит опорой для пломбы или микропротеза.

Сфера применения приспособления

Одними из самых популярных крепёжных изделий считаются анкерные болты. Благодаря своей универсальности, а также отличным техническим характеристикам, они используются в креплениях самых сложных конструкций, независимо от их массы и размеров.

Первоначально металлический рамный анкер применялся для установки оконных рам. Сегодня область применения такой детали стала намного больше. Строители и ремонтники пользуются такими анкерами для фиксации отделочных материалов, установке деревянных брусьев.

Конструкция анкеров, отличие от других крепежных соединений

Классический анкер является комбинированной металлической конструкцией, состоящей из нераспорной (корпуса или основания) и распорной (рабочей) частей. Основание может представлять собой болт, винт, шпильку или гвоздь, распорная часть может иметь форму втулки, конуса, гильзы и т. д. При использовании крепежного элемента рабочая часть расширяется и за счет трения и сопротивления материала удерживает конструкцию в материале основания.

Основное отличие анкера от близкого по конструкции и назначению дюбеля состоит в материале изготовления. Дюбель состоит из мягкой части, как правило, пластиковой, в которой зафиксирован крепежный элемент, например, саморез. Принцип закрепления дюбеля основан исключительно на силе трении между рабочей поверхностью крепежного соединения и основанием.

Так как анкер обычно изготовлен из легированной стали либо иных металлов (латуни, алюминия), то его принцип закрепления основан не только на трении между основной и рабочей частями, но и на сопротивлении материала. Анкеры способны выдерживать более серьезные динамические нагрузки, чем крепежные соединения с использованием дюбеля.

Особенности конструкции и принцип действия

Оконный анкер имеет определённые технические возможности, зависящие от его конструкции. Перед тем как начать проводить монтажные работы, необходимо помнить, что такой анкер не предназначен для больших нагрузок. Он не сможет удержать вес, превышающий 30 кг.

Важнейшим элементом этой конструкции является стальная втулка, имеющая продольные прорези. Из них получаются своеобразные лепестки, которые разжимаются, когда устанавливается крепёжное изделие. Чтобы происходило разжимание лепестков, боковую часть втулки оснастили конусной гайкой.

Накручиваясь на винт, она давит на втулку, лепестки начинают разжиматься. Диаметр втулки увеличивается, она плотно сцепляется с поверхностью монтажного отверстия, возникает надёжное соединение. Для облегчения работуы с распорной втулкой верхняя часть винта оборудована прорезями для фигурной отвёртки.

Чтобы шляпка рамного анкера полностью входила в установочное отверстие, боковая поверхность головки сделана конусной формы. Поэтому для работы с этими крепёжными деталями необходимо, кроме сверления отверстий, предусмотреть специальный «потай», куда спрячется головка болта.

Допустимые нагрузки

Рабочие нагрузки всех разновидностей анкерных крепежей должны составлять не более 25 % от максимальной нагрузки на вырывание при использовании в бетоне с прочностью 200-250 кгс/см2 (соответствует маркам бетона M200 и M250). При увеличении прочности бетона пропорционально возрастает и рекомендуемая нагрузка крепежей. При наличии в бетоне трещин нагрузка на вырывание умножается на коэффициент 0,6.

Классификации

По срокам эксплуатации выделяются анкеры:

Постоянные.

Временные.

По размерам крепежные элементы разделяются на:

Малые (длиной до 5,5 см и диаметром до 0,8 мм).
Средние (длиной до 12 см и диаметром до 1,2 см).
Большие (длиной до 22 см и диаметром до 2,4 см).

По материалу основанию выделяются анкеры:

Для плотных бетонных, кирпичных или каменных материалов.
Для пустотелых кирпичных и бетонных оснований.
Для листовых материалов — гипсокартона, древесно-стружечных и древесно-волокнистых плит.

По способу крепления выделяются:

Механические

Крепление осуществляется за счет прямого механического воздействия рабочей части анкера на основание (расклинивания, трения, упора, сопротивления материала и т. д.).

Химические

Дополнительно используют механизм (силу) склеивания, при закреплении применяется клей на основе полиэфирных смол.
Какой анкер используете Вы?

ХимическийМеханический

Механические анкеры по технике введения в основание разделяются на следующие типы:

Клиновые.
Распорные.
Забивные.
Винтовые.

Втулочные.
Разжимные.
Пружинные.

Распорные

Распорные анкеры — классическая разновидность данного вида крепежа. Представляют собой стержень в виде болта или шпильки с конусовидным окончанием и внешним элементом в виде гильзы, втулки или пружинного кольца. Конический элемент под воздействием поступательного движения стержня распирает гильзу и закрепляет конструкцию в основании.

Разжимные

Разжимной анкер состоит из резьбового стержня, в качестве которого могут выступать болт, шпилька или винт, и гильзы, состоящей из 4 продольных лепестков с пружинным кольцом и конусной гайкой с одной из сторон. При вращении стержня конусная гайка разжимает лепестки гильзы, в результате чего анкер расширяется и закрепляется в основании за счет силы трения.

Клиновые

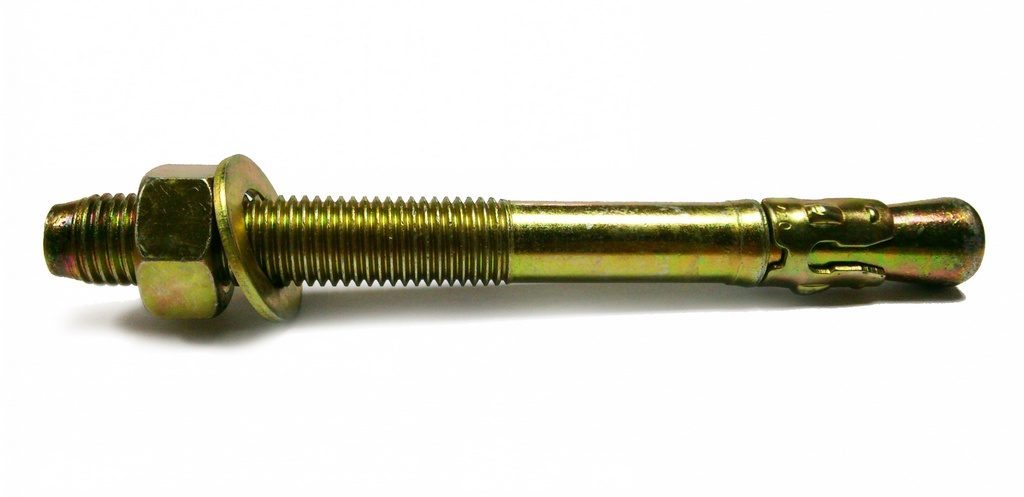

Клиновые крепежи представляют собой длинный стержень, на конце которого размещена деформационная гильза. После завинчивания стержня в высверленное отверстие происходит расширение лепестков гильзы. Данный вид крепежа способен выдерживать большие нагрузки.

Пружинные

Пружинные анкеры применяются при работе с тонкостенными основаниями, например, при обустройстве интерьера. Зачастую пружинные анкеры применяются в качестве потолочных и оборудуются крюком. Закрепления анкера происходит за счет разворачивания пружины.

Читайте также: Болт ГОСТ 7798: болт м6, м8, м10, м12, м16, м20, м27, м30

Винтовые

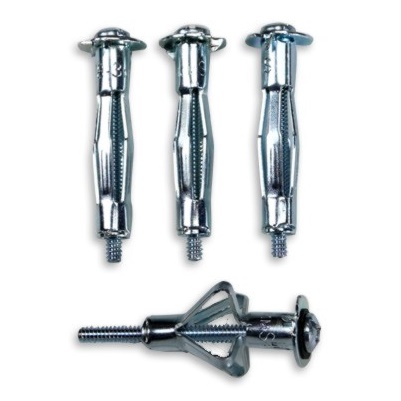

Винтовые анкеры, или болты Молли, используют при работе с пустотелыми конструкциями с низкой несущей способностью — пустотелым кирпичом, гипсокартоном, древесно-стружечными и древесно-волокнистыми плитами и т. д. Болт Молли оборудуется специальной цангой, которая при затягивании болта раскрывается и упирается в материал с обратной стороны.

Втулочные

Анкеры втулочного типа состоят из 3 или более элементов, основным из которых является цанга — пружинная разрезная втулка. Также в конструкцию втулочного анкера входят расклинивающий элемент и стержень с резьбой. При закручивании анкера расклинивающий элемент входит в цангу и распирает ее, тем самым закрепляя крепежный элемент в основании.

Забивные

Основу забивного анкера составляет металлическая деформационная гильза с коническим отверстием, разрезами на корпусе и внутренней резьбой. В нижней части гильзы устанавливается боек. Гильза устанавливается в просверленное отверстие вручную или с помощью пневматического пистолета. При ударе по внешнему окончанию гильзы она деформируется, после чего в гильзу вкручивается болт или шпилька, необходимая для крепления какого-либо объекта.

Правила выбора крепежной оснастки

Чтобы правильно выбрать рамный анкер, требуется учитывать несколько важных технологических параметров и определённых факторов:

Обычно такие детали изготавливают из качественной углеродистой стали. Иногда используют латунь. Выбирая анкер, нужно обратить внимание на его поверхность. Она должна иметь цинковое антикоррозийное покрытие.
Латунные изделия не обладают высокой прочностью. Поэтому они покупаются для монтажа не очень тяжёлых предметов.
Размер рамного анкера зависит от массы изделия. При большом весе резьбовая шпилька должна иметь большой диаметр и большую длину.
Очень важно, чтобы толщина распорной втулки превышала 0,8 мм. Если этот размер будет меньше, крепление будет ненадёжным. Качество такого болта оставляет желать лучшего.

В действующих нормативных документах особо оговариваются важнейшие параметры таких болтов:

Наиболее популярным диаметром втулки считается 8 мм. Он подходит к большинству строительных конструкций. Когда требуется создать более надёжное крепление, устанавливают рамные анкеры, у которых диаметр шпильки равен 10 мм. Такие детали рассчитаны на большие статические, а также динамические нагрузки.

Длина шпильки также подверглась стандартизации. Современная промышленность выпускает изделия, длина которых находится в диапазоне 72—172 мм.

Основные конструкции механических анкеров

По своей конструкции механические анкеры также распределяются на следующие основные разновидности.

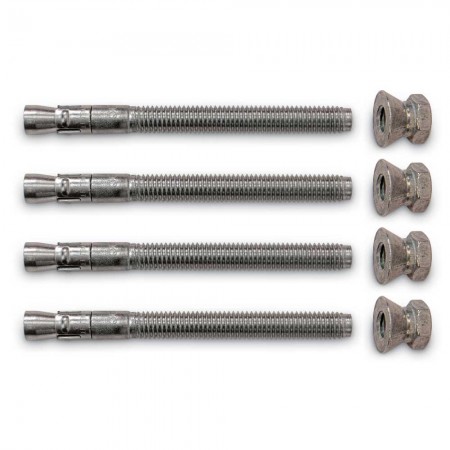

Болт с гайкой

Простейший вид распорного крепежа, представляющий собой стержень (болт) с конусообразным концом, гильзой с четырьмя вырезами и гайкой. Гайка выступает в роли фиксатора — с ее помощью конструкция фиксируется в заранее высверленном посадочном отверстии, диаметр которого равен диаметру гильзы. После вбивания стержня в отверстие гайка поворачивается по часовой стрелке, тем самым двигая стержень наружу. Конусовидный конец шпильки распирает гильзу в районе вырезов, тем самым закрепляя конструкцию в отверстии.

Анкерные болты выпускаются различных размеров: диаметр стержня составляет от 6 до 28 мм, длина — от 60 до 300 мм. Анкерные болты применяются при работе с плотными материалами (бетоном, кирпичом, камнем).

Болт с кольцом

Потолочный анкер, обычно использующийся для прикрепления светильников, люстр на потолок, тросов, электрических кабелей, подвесных потолков и т. д. Крепеж такого типа в порядке исключения может использоваться и на стенах.

Все отличие такого крепежа от анкерного болта с гайкой состоит в том, что его внешний конец заканчивается ушком, необходимым для подвешивания навесного устройства или изделия. Крепление подобной конструкции осуществляется в аналогичном порядке: фиксирующая гайка, находящаяся непосредственно за окончанием в виде кольца, позволяет распереть и зафиксировать гильзу в отверстии.

Болт с крючком

Крепежный элемент в виде болта, имеющий головку в форме крюка. Применяется для крепления конструкций большого веса к полнотелым бетонным, каменным или кирпичным основаниям. Принцип крепления аналогичен другим соединениям в виде болта с гайкой — после затягивания фиксирующей гайки гильза деформируется и закрепляется в высверленном отверстии.

Болт с шестигранной головкой

Анкер подобного типа является аналогом болта с гайкой, однако здесь вместо стержня (шпильки) и гайки используется стандартный болт. При закручивании болта с помощью гаечного ключа конусообразный конец деформирует гильзу, тем самым заполняя стенки отверстия и закрепляя конструкцию в нем. Также может выпускаться в варианте для закручивания отверткой.

Двухраспорные

Двухраспорные механические анкерные соединения — еще один распорного болта с гайкой. Отличие состоит в том, что в конструкции используется две гильзы (втулки, муфты) — короткая и длинная. Короткая входит внутрь длинной своим конусовидным концом. При завинчивании гайки короткая гильза распирается конусовидным окончанием стержня и, в свою очередь, распирает длинную гильзу. Двухраспорные анкеры также могут иметь окончание в виде кольца или крюка. Анкеры подобной конструкции применяются для повышения надежности крепления.

Гвоздевые

Анкеры гвоздевого типа применяются при работе с кирпичными, бетонными и каменными основаниями и предназначены для крепления легких конструкций. Они имеют форму полого гвоздя, внутри которого размещается расклинивающий элемент. Анкер вбивается в отверстие вручную или с помощью электроинструмента.

Монтаж

Самый часто применяемый способ крепления анкеров – при помощи распорки. Для этого перфоратором с буром сверлится отверстие нужного диаметра и необходимой длины. Его прочищают и забивают анкер так, чтобы гильза анкера была заглублена до уровня поверхности (рис 10). Затем затягивается гайка, которая расклинивает конусный шток. Гайку затягивают до упора. После этого, ее откручивают и вешают на пруток то, что необходимо. Следующий этап — навинчивание гайки назад и ее затяжка ключом.

ЧИТАТЬ ПО ТЕМЕ:
Как выбрать перфоратор наиболее оптимально.

Химические

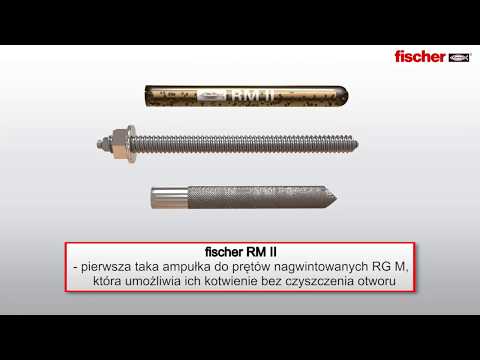

Химические анкеры — разновидность крепежных элементов, которые кроме силы трения и сопротивления материала также используют силу склеивания посредством использования синтетических смол.

Тем самым обеспечивается дополнительная фиксация. Химический крепеж применяется при закреплении особо тяжелых конструкций либо при работе с пористым и мягким материалом.

Мнение эксперта

Торсунов Павел Максимович

Химический анкер обычно представляет собой стандартную шпильку. После высверливания отверстия его стенки продуваются и покрываются клеящим составом, после чего вставляется анкер. Недостатком химических анкеров является невозможность использования крепежа сразу — необходимо подождать, пока клеящий состав наберет максимальную прочность.

Как правильно установить анкерный болт

Вопрос, как крепить анкерные болты, имеет отнюдь не сложный ответ – поверьте, профессиональные строители о нем даже не задумываются. Все происходит, как говорится, на полном автомате. Технология их установки очень простая, практически не имеет нюансов и выглядит она следующим образом.

Сверлим отверстие в стене или потолке (или где вам необходимо). Самый главный нюанс на этом этапе работ заключается в правильном выборе бура – важно подобрать не только его диаметр, но и длину. Как правило, диаметр анкерного болта в полной мере соответствует диаметрам производимых нынче буров – к примеру, имеется у вас анкер диаметром 12мм, следовательно, бур нужен аналогичный. Что касается длины, то тут самое главное, чтобы бур не был короче, чем сам анкер. Здесь нужно понимать одну вещь – если анкер полностью не войдет в стену, то его придется вынимать, а отверстие досверливать. Поверьте мне на слово, вытаскивать даже незатянутый анкер из бетона – занятие сложное.
Вставляем анкер в отверстие, предварительно очистив его от пыли – отверстие можно даже продуть, только не ртом, а, например, маленькой клизмой. Если будете дуть ртом, запорошите себе глаза, что не очень приятно. Если анкер входит в отверстие свободно, это неправильно – наверняка вы воспользовались немного согнутым буром. Этот крепеж, по-хорошему, должен вбиваться в отверстие легкими ударами молотка.
Дальше затягиваем гайку, расклинивая конусный шток внутри отверстия. Здесь сложного нет ничего – тянем гайку до упора, после чего откручиваем ее, цепляем на шпильку то, что хотели, а дальше навинчиваем гайку назад, хорошенько затягивая ее ключом.

Как установить анкерный болт фото

Таким способом устанавливается большая часть современных анкерных винтов – исключение могут составить разве что забивные конструкции, но и в случае с ними разница в технологии несущественная. Вместо того чтобы крутить гайку, распирая шток анкера в отверстии, вы просто бьете по нему молотком, что есть силы и, как говорится, дело с концом.

И в заключение темы скажу несколько слов об анкере с цангой – его достаточно часто используют для крепления чего-либо толстого (например, вентиляционного канала толщиной 400мм). Такой анкер состоит из четырех частей – цанги, в которой нарезана внутренняя конусная резьба, длинной шпильки, шайбы и гайки. Установка таких анкерных болтов выглядит следующим образом. Как и во всех случаях, в стене сверлится отверстие, в него забивается молотком шпилька, на конце которой наживлена цанга. Когда последняя упирается в конец отверстия, шпильку начинают вращать с помощью разводного ключа до тех пор, пока не послышится скрип. А дальше все стандартно – на одну или несколько шпилек надевается устанавливаемая конструкция, после чего просто прикручивается посредством гайки и шайбы.

В принципе, это все, что можно сказать по поводу вопроса, что такое анкерный болт и как он устанавливается? Как видите, все достаточно просто, а главное с минимальным количеством тонкостей – именно по этой причине современный анкерный болт и получил такое широкое распространение в строительстве и ремонте.

В землеустройстве

Анкерные изделия, изготовленные из пластика, нашли применение в землеустройстве и используются для укрепления берегов, устройства дорожных насыпей и трубопроводов.

Крепежные элементы обладают повышенной ударопрочностью и морозоустойчивостью, способен противостоять воздействию грунтовых вод, опасных химических веществ и коррозии.

Пластиковые крепежные элементы имеют T-образную форму длиной от 60 до 120 сантиметров. При вбивании в грунт и монтаже АТР-клипа крепежные элементы соединяются полимерным тросом и образуют объемную георешетку.

Стоматологические анкерные штифты

Анкерное крепление используется и в стоматологии при эндодонтическом лечении и протезировании зубов. Укрепленные штифты, изготовленные в соответствии с анкерной системой, размещаются внутри корневого канала зуба и укрепляет корень зуба и его видимую часть. Тем самым происходит протезирование зуба, препятствующее доступу бактерий в корневую систему и противостоящее механическому воздействию, которое способно разрушить зуб.

Стоматологический штифт крепятся к зубу по типу якоря и бывают нескольких видов:

Активные — формируют нарезку на стеках канала благодаря наличию резьбы, крепление происходит за счет силы трения.
Пассивные — прикрепляются за счет фиксирующего цемента.
Полуактивные — крепятся за счет цемента и резьбы на ограниченной части штифта.

Как выполняется установка

Для проведения монтажных работ необходимо иметь следующие инструменты:

Чтобы провести монтаж оконной рамы, требуется выполнить несколько технологических шагов. Причём все они должны проходить в определённой последовательности:

Читать также: Маркировка стекол для сварочной маски

Сначала нужно установить раму на распорки.
Затем проводится выравнивание рамы относительно горизонтали и вертикали.
Для фиксации раму крепят с каждой стороны клиньями, которые плотно забиваются молотком.
Отмечаются места крепления. Для этого от верхнего угла отмеряют 30 см и наносят первую отметку. Аналогично действия повторяют с нижней частью. Указанный размер носит рекомендующий характер. При необходимости он может быть увеличен или уменьшен.
В деревянной раме сверлится сквозное отверстие. В него вставляется анкер и закручивается отвёрткой. Расширение крепёжного изделия происходит с нескольких сторон. Верхняя часть расширяется шляпкой, нижняя — конусообразной гайкой.
На финишном этапе все образовавшиеся щели тщательно заделывают высококачественной монтажной пеной.

Если установка рамного анкера выполнена с соблюдением всех технологических требований, можно говорить о создании надёжного крепления оконной рамы. Такая деталь способна выдержать огромные нагрузки. Она создаст прочное соединение деталей, изготовленных из разного материала.

В магазине можно встретить несколько сотен различных видов креплений, которые используются в различных областях. Один из них – рамный анкер. Его создали для крепления дверей и оконных рам к кирпичному или бетонному основанию, именно благодаря этому он получил свое название «рамный». Сегодня этот вид анкера используется для установки дверных коробов и металлопластиковых окон.

KWIK-CON II+ Анкер с потайной головкой и плоской головкой Phillips — Анкеры

Перейти к основному содержанию

Бескомпромиссность с Nuron Испытайте новейшие беспроводные инновации. Откройте для себя Нурон

Функции и области применения

Особенности

Простая и быстрая установка с помощью всего одного инструмента
Прочная конструкция сводит к минимуму риск поломки головы
Также доступны с плоской головкой Torx® (потайной) и шестигранной головкой Torx® для более надежного забивания и предотвращения проскальзывания биты.
Крепеж из нержавеющей стали доступен в выбранных размерах (или в нашем специальном отделе)
При установке этих анкерных болтов по бетону требуются сверла с твердосплавными наконечниками соответствующего допуска.

Приложения

Крепление к бетону, блоку, кирпичу, кирпичной кладке или камню
Обрамление окон и дверей
Установка электрических настенных светильников
Установка поручней

Технические данные

Документы и видео

Консультации и поддержка

Рейтинги и обзоры

Зарегистрируйтесь здесь

Выполняйте работу онлайн быстрее.
Воспользуйтесь всеми преимуществами использования веб-сайта Hilti.

Зарегистрируйтесь сейчас

Возникли проблемы со входом в систему или вы забыли свой пароль?

Пожалуйста, введите свой адрес электронной почты ниже. Вы получите инструкции по созданию нового пароля.

Нужна помощь? Свяжитесь с нами

Войдите, чтобы продолжить

Показать пароль

Забыли пароль

оставить меня залогиненным

Нужна помощь? Связаться с нами

Зарегистрируйтесь здесь

Работайте быстрее онлайн.
Воспользуйтесь всеми преимуществами использования веб-сайта Hilti.

Зарегистрируйтесь сейчас

Выберите следующий шаг, чтобы продолжить

Ошибка входа в систему

К сожалению, мы не можем войти в систему.
Используемый вами адрес электронной почты не зарегистрирован для {0}, но зарегистрирован для другого веб-сайта Hilti.

Выберите один из следующих вариантов:
Зарегистрироваться
Войти с другим адресом электронной почты
Отменить и закрыть

В корзину

Перейти в корзину

Обновление количества

Обратите внимание, объем заказа обновлен. Это связано с упаковкой и минимальным объемом заказа.

Обратите внимание, объем заказа был обновлен до . Это связано с упаковкой и минимальным объемом заказа.

ОДОБРЕН GRAINGER Шурупы по бетону/каменной кладке: с плоской головкой Phillips, сталь, без градуировки, цинковый желтый, 100 шт. — 15W118|08100PS

ГРЕЙНГЕР ОДОБРЕН

Предмет #
15W118
производитель Модель #
08100PS
UNSPSC #
31161502
№ страницы каталога
2167
2167

Страна происхождения

США.

Страна происхождения может быть изменена.

Анкеры для каменной кладки • Для крепления дерева к бетону Сверла поставляются в коробках по 100 шт. Простые в установке анкеры могут быть быстро удалены. Резьба с зазубринами врезается в каменную кладку для большей стабильности и прочности на отрыв. Конический хвостовик обеспечивает заклинивание для прочного и надежного удержания. Поддержка приложений, близких к периферии. Превосходная прочность на отрыв и сдвиг.

Примечание: Не рекомендуется использовать с алюминием, когда может присутствовать влага.

Коснитесь изображения, чтобы увеличить его.

Наведите курсор на изображение, чтобы увеличить его.
