Аппарат сварочный вд 306: Сварочный выпрямитель вд 306 обзор, правила эксплуатации, схема, паспорт, характеристики ВД 306 УЗ

Паспорт на сварочный аппарат ВД 306

Конструктивные особенности и принцип работы

Трехфазный понижающий трансформатор обеспечивает падающую внешнюю характеристику
Выпрямитель состоит из узлов и деталей:

• корпус;
• панель управления;
• обмотка;
• выпрямитель;
• стабилизатор;
• предохранители;
• вентилятор.

Система охлаждения принудительная, вентилятор включается автоматически вместе с оборудованием. На корпусе аппарата размещены:

• кнопочный выключатель;
• панель управления с цифровой индикацией и ручками настроек;
• амперметр;
• сетевой разъем;
• разъемы сварочных кабелей;
• сигнальная лампа;
• болт заземления.

Вращающиеся рукоятки позволяют плавно регулировать силу тока и остальные параметры. В случае перегрева происходит автоматическое отключение выпрямителя.

Комплект поставки

Сварочный выпрямитель серии ВД поставляется в комплекте:

• преобразователь тока;
• паспорт;
• кабеля питания.

Новый аппарат упаковывается в картонные коробки. На них указана модель и техническая характеристика выпрямителя. Дополнительно могут входить держатели для покрытых электродов и неплавящихся.

Разновидности

Сравнительные характеристики сварочного аппарата ВД 306 в разных конструктивных изменениях .

Параметры	ВД-306Б	ВД-306М УЗ	ВД-306 УЗ
Габариты, мм	690×360×640	1 040×360×315	660×565×510
Масса, кг	87	65	104
Ток номинальный, А	300	315	315
Режим работы, %	25	55	65
Пределы регулирования тока, А	от 25	от 30	от 30
Ток холостого хода, А	70	75	80

Все указанные в таблице выпрямители имеют одинаковые показатели:

• 3 фазы;
• промышленное напряжение 380 В;
• рабочее – 32 В;
• плавная регулировка.

Цифровой дисплей и бесступенчатое регулирование позволяют точно настроить оборудование на требуемый режим.

Недопустимые условия эксплуатации

Учитывая конструкцию устройства, сварочный трансформатор ВД 306 запрещается эксплуатировать в помещениях, где атмосфера содержит:

• пыль;
• пары едких веществ;
• пожароопасную атмосферу;
• вещества, разрушающие изоляционные материалы.

Важно! Работа во вредных для аппарата условиях приводит к разрушению оборудования и подвергает опасности здоровье сварщика.

Для модификаций

• трансформатор;
• выпрямитель;
• магнитный шунт;
• система аварийного отключения;
• вентилятор;
• кожух.

Выпрямитель ВД-306 питает электрическую дугу, работает с постоянным током на выходе. Производит наплавку и сварку. Подключается к промышленному току 380В.

Параметры работы ВД-306:

• ток 315 А;
• режим 60%;
• напряжение от 32 В;
• пределы сварочного тока 30 – 315 А;
• регулировка плавная.

Выпрямитель упаковывается вместе с кабелем 3 м и паспортом в обычном варианте и с климатической защитой УЗ. Степень защиты IP22. Зажим заземления расположен на основании корпуса.

Наличие в конструкции выпрямителя сварочного дросселя позволяет сваривать высоколегированные стали неплавящимся электродом в среде аргона с использованием присадочной проволоки и без нее.

Режимы настройки и схема

Размыкание и смыкание магнитного шунта меняет индуктивное рассеивание. Смещение производится вращением рукоятки на верней части корпуса. Выставляется требуемое для работы значение тока в зависимости от используемых электродов и марки свариваемого металла.

Ток подается на первичную обмотку, затем дроссель образует насыщенное электромагнитное поле. Оно создает ток возбуждения, который стабилизируется и через выпрямитель попадает на держатель, образует дугу.

Используются и другая схема выпрямления, с помощью диодов или тиристоров в сварочных аппаратах с плавной регулировкой

Конструкция агрегата ВД 306

Сварочный выпрямитель вд 306 подключается к трехфазной сети питания напряжением 380 вольт. Устройство имеет один диапазон регулировки рабочих настроек. Силовой трансформатор имеет подвижные обмотки. Это позволяет регулировать рабочие параметры путем перемещения магнитного шунта.

Модель выполнена в металлическом корпусе. Это защищает ее детали от повреждений при попадании искр и предотвращает поражение оператора электрическим током. Для удобного передвижения выпрямитель оборудован колесами. Для удобства выполнения процесса на передней панели корпуса установлен индикатор сети питания.

Выпрямитель для сварки вд 306 состоит из следующих элементов:

Сравнение аппаратов ВД-306С1 и ВД-306Ф

В этой статье мы рассмотрим два источника с одинаковой на первый взгляд аббревиатурой, но разными по сути и содержанию. Что это за источники, попробуем разобраться. Данные источники назвать одноклассниками достаточно сложно. Хотя у них и очень похожие названия, но последняя буква в их названии меняет всё.

ВД-306С1

Классический сварочный выпрямитель, схема и концепция которого хорошо себя зарекомендовала и не менялась уже много десятилетий и известна достаточно широкому кругу людей. Но для тех, кто с ними не знаком, их кратко опишем.

Схема источника являет собой мощный понижающий трансформатор с подвижным магнитопроводом для плавной регулировки тока, с пакетным переключателем первичных обмоток трансформатора для переключения первой и второй ступеней, и с выпрямительным мостом на выходе. Такой класс аппаратов настолько прост, что любой мало-мальски толковый электрик сможет его обслуживать даже в поле. Ниже приведём его сравнительные характеристики.

Номинальный сварочный ток, при ПН%,А	При 165А-100%При 315А- 60%
Регулирование тока	Плавно ступенчатое от 45-400А
Номинальная потребляемая мощность, кВА	24
КПД %	70
Масса кг	127
Габаритные размеры(д-ш-в) мм	705-610-640

По таблице видно, что это аппарат с достаточно серьёзными характеристиками и является источником промышленного класса. Снимать с него характеристики в принципе не имеет смысла, так как у источников этого типа показания очень сильно «плавают», и настраиваются они обычно на «глаз», или, как говорят сварщики, «настраиваем на ощущении». Так как на данных источниках отсутствует контроль тока (обратной связи), то и настроить их точно принципиально нельзя.

Данный аппарат получил очень широкое распространение во всех сферах производств, получил заслуженную любовь и уважение у многих поколений сварщиков, за свою простоту и не притязательность в эксплуатации. Многие годы в данную нишу не подходил не один другой источник, аналогов настолько мощных и недорогих не существовало, ни один источник не мог выполнить те задачи, с которыми справлялся ВД-306С1.

Но время идет, и данный аппарат начал морально устаревать. Он уже не отвечает современным требованиям, в особенности по весу и энергопотреблению (что особенно актуально в наше время, когда электроэнергия становится дорогим ресурсом). Однако многие производители до сих пор изготавливают данный вид источника, и аппараты в большом количестве продаются на нашем рынке.

Современной промышленности был необходим мощный, недорогой, лёгкий, удобный в эксплуатации источник с низким энергопотреблением. И он не заставил себя долго ждать.

ВД-306Ф

Этот источник изначально разрабатывался как современный аналог ВД-306 С1, который должен был прийти на смену и достойно продолжить его путь.

На многих предприятиях уже успели его оценить, и начали переводитьсвой парк оборудования на данный аппарат.

Что бы было понятней, о чём мы говорим, приведём сравнительные характеристики.

Номинальный сварочный ток, при ПН%	При 250А- 100%При 300А-60%
Пределы регулирования тока, А	30-320
Номинальная потребляемая мощность, кВА	12
КПД %	92
Масса кг	17
Габаритные размеры(д-ш-в) мм	480-200-360
Степень защиты	IP23
Температурный диапазон	От -25С до +40С

Схема источника выполнена на мощном импульсном блоке питания, работающем на частоте до 27000 Гц. Что, собственно, и уменьшило его вес со 127 кг до 17 кг. Сам инвертор выполнен на мощных транзисторах Combi IGBT в мощном корпусе ISOTOP SOT-227, которые установлены на большом радиаторе, что и даёт источнику столь большие показатели по П.Н. Аппарат показал очень хорошие результаты по стабилизации сварочного тока, отклонения составили не более 5% от установленного.

Столь мощного и недорогого инверторного источника на рынке ранее представлено не было. Что особенно радует – разработка полностью отечественная, от НПП «Феб» (Санкт-Петербург), но (что не очень радует) выполнен в основном на импортных комплектующих. Но это не вина разработчика, а беда всей России. Ведь отечественная промышленность не выпускает подобную элементную базу.

Вся электронная начинка надёжно отделена вверху от силовой части. Такое построение источника даёт надёжную эксплуатацию в суровых условиях:
аппарат не боится ни грязи, ни пыли, ни даже дождя. В источнике установлена система снижения напряжения на выходе, что при сегодняшних требованиях
техники безопасности неотъемлемая часть промышленного аппарата. Источник
оснащён системой климат-контроля (вентилятор охлаждения включается по необходимости, а не работает постоянно), имеет контроль входного напряжения,
очень прост в настройке, имеет возможность подключения выносного пульта регулировки сварочного тока, непритязателен к условиям эксплуатации.

Выбирать, какой источник подходит для решения ваших задач – проверенный годами или инновационная новинка, но тоже успевшая себя хорошо зарекомендовать, – только вам. Но все же основные «плюсы» и «минусы» хотелось бы подчеркнуть.

Андрей Лузин

	Преимущества	Недостатки
ВД-306С1	Прост и надежен Ремонтопригоден Привычен многим сварщикам	Тяжел Неудобен и не точен в настройке режимов Низкий КПД
ВД-306Ф	Энергоэфективен Малый вес Точность настроек Высокий уровень защит	Для ремонта требуется высококвалифицированный персонал

Выпрямитель сварочный вд-306 уз | Festima.

Ru

Товары для дома

Таблица

Список

Лента

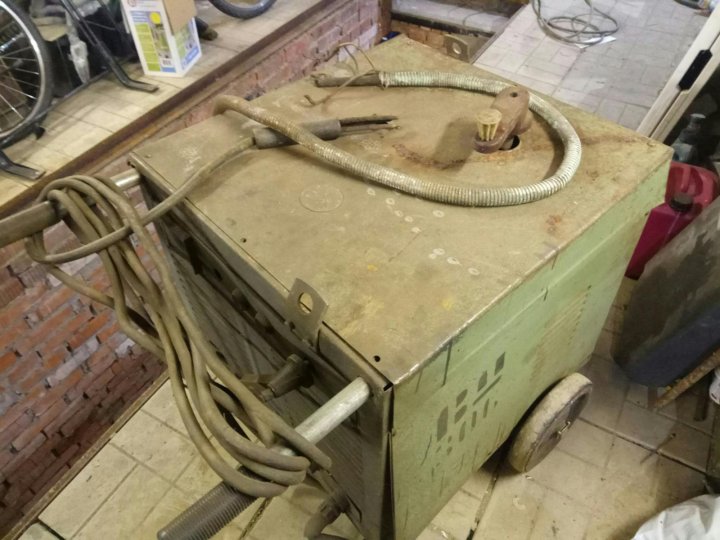

Продам выпрямитель сварочный ВД 306. Самовывоз. Торг.
