Балка 20К1 — вес, характеристики, размеры » Металлобазы.ру

Выбор металлопрокатаАрматураБалка двутавроваяКатанкаКвадратКругЛентаЛистПолосаПроволокаСеткаТруба профильнаяТруба круглаяТруба чугуннаяУголокШвеллерШестигранникШпунтТипРазмер

По всей РоссииСанкт-Петербург

Двутавровая балка 20К1 входит в серию колонных двутавров, горячекатаной группы.

  • Стандарт: ГОСТ Р 57837;

  • Вес погонного метра: 41,40 кг;

  • Площадь поперечного сечения (Fn): 52,69 cm2;

  • Ближайшие по параметрам колонные двутавры:
    20К2,
    20К3,
    20К4,
    20К5,
    20К6,
    20К7,
    20К8.

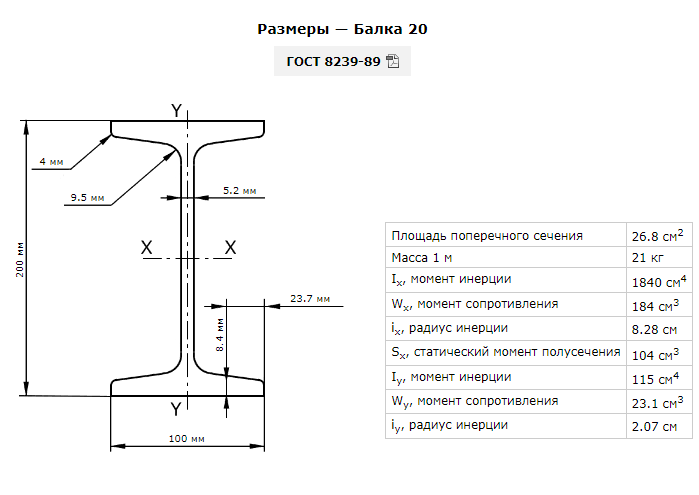

Размеры профиля





















Участок профиля Значение
Высота двутавра (h): 196,0 mm
Ширина полки (b): 199,0 mm
Толщина стенки (s): 6,5 mm
Толщина полки (t): 10,0 mm
Высота стенки двутавра (hw): 176,0 mm
Свес полки (bw): 96,25 mm
Радиус сопряжения (r): 13,0 mm

Величины и значения в осях

Величины профиля в оси X Значение
Момент инерции (Ix): 3 846,06 cm4
Момент сопротивления (Wx): 392,50 cm3
Статический момент полусечения (Sx): 216,41 cm3
Радиус инерции (ix): 85,44 mm
Величины профиля в оси Y Значение
Момент инерции (Iy): 1 314,47 cm4
Момент сопротивления (Wy): 132,11 cm3
Статический момент полусечения (Sy): 100,38 cm3
Радиус инерции (iy): 49,95 mm

Название серии: Колонные двутавры. Принадлежность профиля к колонной серии отражается в номере двутавра наличием буквы К.

Двутавровые профили серии К (по ГОСТ Р 57837) состоят из 89-ти типоразмеров, разделенных на 6 размерных рядов. Двутавровая балка 20К1 является шестым типоразмером из 89-ти в серии К (по ГОСТ Р 57837), и первым — в своём размерном ряду.

Кроме двутавров серии К, в государственном стандарте качества ГОСТ Р 57837 присутствуют следующие серии:

  • Свайные двутавры — серия С;

  • Балочные нормальные двутавры — серия Б;

  • Балочные широкополочные двутавры — серия Ш;

  • Дополнительные балочные двутавры — серия ДБ;

  • Дополнительные колонные двутавры — серия ДК.

Указанные данные двутавра 20К1 соответствуют регламентирующему стандарту качества ГОСТ Р 57837 Двутавры стальные горячекатаные с параллельными гранями полок.

Двутавр 18Б1 нормальный (балочный) по ГОСТ 26020-83.

Размеры и геометрические характеристики

  1. Сортамент
  2. ГОСТ 26020-83
  3. Двутавр нормальный (балочный)
  4. 18Б1

Размеры профиля

Геометрические характеристики

Высота сечения

h=177,0мм

Ширина сечения

b=91,0мм

Толщина стенки

s=4,3мм

Толщина полки

t=6,5мм

Радиус сопряжения

R=9,0мм

Площадь сечения

A=19,58см2

Масса одного метра сечения

M=15,4кг

Момент инреции относительно оси «x»

Ix=1063,0см4

Момент сопротивления относительно оси «x»

Wx=120,1см3

Статический момент половины сечения

Sx=67,7см3

Радиус инерции относительно оси «x»

ix=73,7см

Момент инерции относительно оси «y»

Iy=81,9 см4

Момент сопротивления относительно оси «y»

Wy=18,0 см3

Радиус инерции относительно оси «y»

iy=20,4 см

Другие названия:

Балка 18Б1

I18Б1

Поделиться/сохранить:

Отправить ссылку:

К таблице

10Б1

12Б1

12Б2

14Б1

14Б2

16Б1

16Б2

18Б1

18Б2

20Б1

23Б1

26Б1

26Б2

30Б1

30Б2

35Б1

35Б2

40Б1

40Б2

45Б1

45Б2

50Б1

50Б2

55Б1

55Б2

60Б1

60Б2

70Б1

70Б2

80Б1

80Б2

90Б1

90Б2

100Б1

100Б2

100Б3

100Б4

  • Все профили
      • Нормальный (балочный)
      • Широкополочный
      • Колонный
      • Балочный нормальный
      • Балочный широкополочный
      • Колонный
      • Свайный
      • Дополнительной серии балочный
      • Дополнительной серии колонный
      • Нормальный (балочный)
      • Широкополочный
      • Колонный
      • Дополнительной серии
      • С уклоном полок
      • С уклоном полок
      • Квадратная
      • Прямоугольная
      • Квадратная
      • Прямоугольная
      • Квадратная
      • Прямоугольная
      • Квадратная
      • Прямоугольная
      • Квадратная
      • Квадратная специального размера
      • Равнополочный
      • Неравнополочный
      • С параллельными гранями полок
      • С уклоном полок
      • С параллельными гранями полок
      • С уклоном полок
      • Экономичный с параллельными гранями полок
      • Легкой серии с параллельными гранями полок
      • Специальный
      • С уклоном полок
      • С уклоном полок

Дровокол Характеристики двутавровой балки

Получение того дровокола, который вы собираетесь построить,
испытание временем требует правильного размера нескольких компонентов, чтобы
чтобы противостоять силе, которой вы будете подвергать его.

Двутавровая балка играет здесь важную роль.
Потребность в размере и весе гарантирует, что ничего не погнется!

Двутавровая балка является ключевым компонентом гидравлического дровокольного станка

Двутавровые балки обозначаются:

Вт ГЛУБИНА (дюймы)
×

ВЕС ЗА ЕДИНИЦУ
ДЛИНА (фунт силы на фут)

Например:
W6 × 25 представляет собой двутавровую балку глубиной 6,38 дюйма.
в таблице ниже и с номинальным весом на фут
25 фунтов/фут.



Эти три единицы a, b, c рассчитываются в комбинации для определения
грузоподъемность дровокола I-Beam.

Дровокол Двутавр Характеристики:

Широкий фланец (W) — & — Разное
Формы (M)

АНСИ
Обозначение 		А
Глубина в дюймах 		Б
Ширина фланца в дюймах 		С
Толщина полотна в дюймах 		Вес, фунты.
За фут 20 футов. Длина 40 футов. Длина
Ш4 х 13  4.16
4.060
.280		  13,0
260     520
M4 x 13  4,00
3.940
.254		  13,0
260     520
Ш5 х 16  5.01
5.000
.240		  16,0
320     640
M5 x 18,9  5,00
5.003
.316		  18,9
378     756
Ш5 х 19  5,15
5.030
.270		  19,0
380     760
M6 x 4,4  6,00
1,844
.114		   4,4
88     176
Ш6 х 9  5,90
3.940
.170		   9,0
180     360
Ш6 х 12  6.03
4. 000
.230		  12,0
240     480
Ш6 х 15  5,99
5.990
.230		  15,0
300     600
Ш6 х 16  6,28
4.030
.260		  16,0
320     640
Ш6 х 20  6,20
6.020
.260		  20,0
400     800
Ш6 х 25  6,38
6.080
.320		  25,0
500    1000
M8 x 6,5  8,00
2,281
.135		   6,5
130      260
Ш8 х 10  7,89
3.940
.170		  10,0
200     400
Ш8 х 13  7,99
4.000
.230		  13,0
260     520
Ш8 х 15  8.11
4.015
.245		  15,0
300     600
Ш8 х 18  8. 14
5.250
.230		  18,0
360     720
Ш8 х 21  8,28
5.270
.250		  21,0
420     840
Ш8 х 24  7,93
6.495
.245		  24,0
480     960
Ш8 х 28 8.06
6.535
.285		  28,0
560    1120
Ш8 х 31  8,00
7,995
.285		  31,0
620    1240
Ш8 х 35  8.12
8.020
.310		  35,0
700    1400
Ш8 х 40  8,25
8.070
.360		  40,0
800    1600
Ш8 х 48  8,50
8.110
.400		  48,0
960    1920
Ш8 х 58  8,75
8.220
.510		  58,0     1160
2320
Ш8 х 67  9,00
8. 280
.570		  67,0     1340
2680
М10 х 9 10.00
2.690
.157		   9,0
180     360
Ш10 х 12  9,87
3,960
.190		  12,0
240     480
Ш10 х 15  9,99
4.000
.230		  15,0
300     600
Ш10 х 17 10.11
4.010
.240		  17,0
340     680
Ш10 х 19 10.24
4.020
.250		  19,0
380     760
Ш10 х 22 10.17
5.750
.240		  22,0
440     880
Ш10 х 26 10,33
5.770
.260		  26,0
520    1040
Ш10 х 30 10,47
5.810
.300		  30,0
600    1200
Ш10 х 33  9,73
7. 960
.290		  33,0
660    1320
Ш10 х 39  9,92
7,985
.315		  39,0
780    1560
Ш10 х 45 10.10
8.020
.350		  45,0
900    1800
Ш10 х 49  9,98
10.000
.340		  49,0
980    1960
Ш10 х 54 10.09     10.030
.370		  54,0     1080
2160
Ш10 х 60 10,22     10,080
.420		  60,0     1200
2400
Ш10 х 68 10,40     10,130
.470		  68,0     1360
2720 ​​
Ш10 х 77 10,60     10,190
.530		  77,0     1540
3080
Ш10 х 88 10,84     10,265
.605		  88,0     1760
3520
Ш10 х 100 11.
