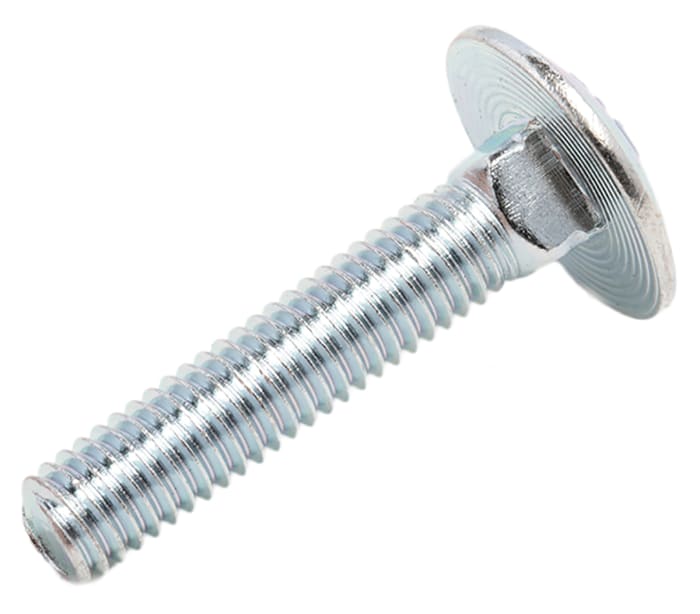

Болт DIN 603 с полукруглой головкой
DIN 603 — болт с круглой тонкой головкой и квадратным подголовником. Популярное название болта DIN 603 — винт мебельный или болт мебельный. Применяется для соединения элементов конструкций в машиностроении, приборостроении и прочих промышленно-производственных отраслях совместно с гайками, шайбами соответствующих размеров.
| Размер резьбы | d1 max | k max | f max | b <126 | b <200 | b>200 |
|---|---|---|---|---|---|---|
| M5 | 13,55 | 3,3 | 4,1 | 16 | — | — |
| M6 | 16,55 | 3,88 | 4,6 | 18 | 24 | — |
| M8 | 20,65 | 4,88 | 5,6 | 22 | 28 | — |
| M10 | 24,65 | 5,38 | 6,6 | 26 | 32 | 45 |
| M12 | 30,65 | 6,95 | 8,75 | 30 | 36 | 49 |
| M16 | 38,8 | 8,95 | 12,9 | 38 | 44 | 57 |
| M20 | 46,8 | 11,05 | 15,9 | — | — | 46 |
Болт DIN 603 — очень популярный соединительный элемент в мебельном производстве.
Болт DIN 603 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни.
Отчасти соответствует болтам ГОСТ 7802-81, у которых чуть больший подголовник. Точно соответствуют ISO 8677.
Класс прочности: 4,6; 4,8; 5,8; 8,8; 10,9; 12,9
ЦЕНЫ УТОЧНЯЙТЕ ПО ТЕЛЕФОНУ !
Фильтр товаров
Сортировать по:
Цена по возрастанию
Цена по убыванию
От А до Я
От Я до А
Не сортировать
Для создания надежных разборных соединений потребуется купить болт DIN 603 с полукруглой головкой. Этот крепежный элемент широко применяется в машиностроении, где их используют для соединения корпусных элементов и деталей рабочих узлов различных спецмашин, оборудования, прочее.
Конструкция, особенности применения
Болт DIN 603 с полукруглой головкой – это металлический стержень с неполной метрической резьбой, на конце которого расположена полукруглая головка с квадратным подголовником.
Производится он из углеродистой, нержавеющей стали и латуни.
Чтобы выполнить соединение болт с полукруглой головкой М10-М20 устанавливается в предварительно подготовленное отверстие. Наличие квадратного подголовника исключает его прокручивание в процессе затяжки. Фиксация выполняется гайками, под которые могут подкладываться плоские или пружинные шайбы.
Технические параметры
Болт DIN 603 купить можно с резьбой в диапазоне от М5 до М14, которая нарезается на часть стержня длиной 16-65 мм (зависит от общей длины метиза). Используется крупный шаг резьбы – 0,8-2,5 мм. Длина болта может составлять от 16 до 200 мм, что позволяет соединять разные по толщине детали. Если нужно чтобы болт располагался заподлицо с плоскостью соединяемой детали, можно взять болт DIN 608 с потайной головкой.
ООО «Агроимпорт» предлагает купить высококачественные метизы, соответствующие ГОСТ и ISO. У нас можно заказать изделия любых типоразмеров, стоимость болтов DIN 603 зависит от их размерности и материала, из которого они сделаны.
Все болты особенно высокопрочны.
Болты на технику lemken, gregoire besson, kverneland и т.д.
Оригинальные коды/номера указаны исключительно для сравнения
Размеры и вес указаны справочно
Болты с полукруглой головкой и квадратным подголовником « ООО
Болт с квадратным подголовком DIN 603 в основном применяется в мебельной отрасли. Именно поэтому такое изделие выглядит весьма достойно и аккуратно. Кроме таких положительных внешних качеств болт является одним из самых сильных звеньев крепежа, так как он участвует в главных соединениях, применяемых в создании мебели.
Сегодня, с постоянно расширяющимся ассортиментом мебельной продукции, с постоянным наращиванием объемов ее выпуска, потребность в этих крепежных элементах возрастает как никогда. Болт с квадратным подголовком DIN 603 пожалуй один из главных элементов мебельных наборов.
При покупке болта с квадратным подголовком следует определиться с областью применения этого изделия, так здесь важную роль играют не только физические, но и эстетические свойства.
Полукруглая головка обязана должным образом прятаться в потайную фаску отверстия. Крепеж должен быть практически незаметным.
Не следует думать, что крепление может быть не надежным. Для фиксации болта в отверстии он оснащен квадратным подголовком. Благодаря такой конструкции болт DIN 603 не прокручивается.
Производится болт с квадратным подголовком с полной и неполной резьбой. Здесь также выбор делится на два направления: в мебельной отрасли зачастую применяются метизы с неполной резьбой, а полная резьба пригодится в строительстве.
Изготавливается мебельный болт DIN 603 из прочных сталей, с дополнительной обработкой. В основном используют углеродистую сталь и латунь. Причем последний материал более характерен для эксклюзивной, оригинальной мебели. В качестве покрытия изделия вступает цинк. Покрытие необходимо для обеспечения дополнительной защиты от различных внешних факторов.
| d1 | М5 | M6 | M8 | M10 | M12 | M16 | М20 | |
|---|---|---|---|---|---|---|---|---|
| P | 0. 8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | |
| d2 | 13.5 | 16.55 | 20.65 | 24.65 | 30.65 | 38.8 | 46.8 | |
| k | 3.3 | 3.88 | 4.88 | 5.38 | 6.95 | 8.95 | 11.05 | |
| f | 4.1 | 4.6 | 5.6 | 6.6 | 8.75 | 12.9 | 15.9 | |
| V | 5.48 | 6.48 | 8.58 | 10.58 | 12.7 | 16.7 | 20.84 | |
| b | L ≤ 125 | 16 | 18 | 22 | 26 | 30 | 38 | 46 |
| 125 < L ≤ 200 | 22 | 24 | 28 | 32 | 36 | 44 | 52 | |
| L > 200 | — | — | 41 | 45 | 49 | 57 | 65 | |
| L | Вес 1000 шт. болтов в кг | |||||||
| М5 | M6 | M8 | M10 | M12 | M16 | М20 | ||
| 16 | 4 | 6.9 | ||||||
| 20 | 4.5 | 7.6 | 13.8 | 22.7 | ||||
| 25 | 5.1 | 8.5 | 15.4 | 25.2 | ||||
| 30 | 5.9 | 9.6 | 17 | 27.7 | 45.7 | |||
| 35 | 6.7 | 10.7 | 19 | 30.2 | 49.4 | |||
| 40 | 7.5 | 11.8 | 21 | 32.7 | 53.1 | |||
| 45 | 8.3 | 12.9 | 23 | 35.8 | 56.8 | |||
| 50 | 9.1 | 14 | 25 | 38.9 | 61.2 | 119 | ||
| 55 | 9. 9 | 15.1 | 26.9 | 42 | 65.6 | 126 | ||
| 60 | 10.7 | 16.2 | 28.9 | 45.1 | 70 | 133 | ||
| 65 | 11.5 | 17.3 | 30.9 | 48.2 | 74.4 | 141 | ||
| 70 | 12.3 | 18.4 | 32.9 | 51.3 | 78.8 | 149 | 247 | |
| 80 | 13.9 | 20.6 | 36.8 | 57.5 | 87 | 165 | 272 | |
| 90 | 22.8 | 40.8 | 63.7 | 96 | 181 | 297 | ||
| 100 | 25 | 44.8 | 69.9 | 105 | 197 | 322 | ||
| 110 | 27.2 | 48.8 | 76.1 | 114 | 213 | 347 | ||
| 120 | 29.4 | 52.8 | 82. 3 | 123 | 229 | 372 | ||
| 130 | 31.6 | 56.8 | 88.5 | 132 | 245 | 397 | ||
| 140 | 32.8 | 60.8 | 95 | 141 | 261 | 422 | ||
| 150 | 35 | 64.8 | 101 | 150 | 277 | 447 | ||
| 160 | 107 | 159 | 293 | 497 | ||||
| 180 | 119 | 177 | 325 | 547 | ||||
| 200 | 131 | 195 | 357 | 597 | ||||
Обозначения:
d1 — номинальный диаметр резьбы
P — шаг резьбы
d2 — диаметр головки
k — высота головки
f — высота подголовка, не менее
V — размер стороны квадратного подголовка
b — длина резьбовой части
L — длина болта
Материалы:
- Сталь: 3.
6, 4.6, 8.8 (класс прочности) - Сталь с покрытием: гальваническая оцинковка
- Нержавеющая сталь: нержавеющая сталь А2, А4
- Латунь.
6, 4.6, 8.8 (класс прочности)Болты с круглой головкой и болты с плоской головкой | Стандартный крепеж
Болты с цилиндрической головкой
имеют слегка закругленную головку с короткими вертикальными сторонами. Болты с круглой головкой аналогичны болтам с квадратным подголовком, за исключением того, что под головкой нет квадратной шейки. Некоторые круглые головки могут иметь накатку под головкой. Специальные размеры могут быть изготовлены для удовлетворения ваших потребностей в дюймовых или метрических размерах.
| Диапазон размеров | ||
|---|---|---|
| Дюймы | Метрика | |
| Диапазон диаметров | 5/16″ – 1″ | М8 — М27 |
| Диапазон длин | 3/8″ – 11 1/2″ |
| Стандартные материалы | |
|---|---|
| Описание | |
| Углеродистая сталь | SAE 1008, 1010, 1018, 1038, 1335, 1541 и 10B21 |
| Легированная сталь | SAE 4037, 4140, 5140, 8620, 8637 и 8740 |
| Нержавеющая сталь | Серии 302, 304, 316, 300 и 400 |
| Покрытия | |
|---|---|
| Варианты | Цинк, желтый цинк, фосфор и масло, черный оксид, кадмий и органика. Другие покрытия по запросу. |
| Производство | |
|---|---|
| Стандарты | Auto Bolt производит продукцию сертифицированного качества в соответствии с отраслевыми стандартами, такими как ASTM, ASME, ANSI, SAE, ISO и DIN. |
| Количество для заказа | Во многих случаях мы можем изготовить 2500 штук, в зависимости от диаметра и геометрии детали. |
Производитель болтов с круглой головкой ASTM A307 / A563 | Ведущий экспортер болтов с круглой головкой ASTM A307 / A563 | Болты с круглой головкой ASTM A307 / A563 Размеры | Болты с круглой головкой ASTM A307/A563 по лучшей цене
КРАСНАЯ ЗЕМЛЯ Steels Pvt.
Ltd. производитель & экспортер болтов с круглой головкой ASTM A307 / A563, доступных в различных формах и размерах, таких продуктов, как гайки, болты, шпильки, шайбы и т. Д. Размеры крепежных деталей, допуски на размеры определены в стандартах ASTM A307.
Стандарт ASTM A307 / A563 для болтов с круглой головкой охватывает номинальные значения давления и температуры, материалы, размеры, допуски, маркировку, испытания и методы обозначения отверстий для крепежных изделий.
Содержание
- Спецификации болтов с круглой головкой ASTM A307 / A563
- Размеры болтов с круглой головкой ASTM A307 / A563
- Производство болтов с круглой головкой ASTM A307 / A563
- Упаковка болтов с круглой головкой ASTM A307/A563
- Материалы болтов с круглой головкой ASTM A307 / A563
RED EARTH Steels Pvt. Ltd. производит широкий ассортимент крепежных изделий, включая гайки, болты и шпильки из нержавеющей стали и углеродистой стали.
Продукт: Болты с полукруглой головкой
Размер: Диаметр от 1⁄2 до 11⁄4 дюйма
Длина: от 3 мм до 200 мм
Стандартная длина резьбы
Длина болта ≤ 6 дюймов Длина резьбы = (2 x диаметр) + 1⁄4 дюйма
Длина болта > 6 дюймов. Длина резьбы = (2 x диаметр) + 1⁄2 дюйма. ) / UNS 2201 (НИКЕЛЬ 201)
ASTM / ASME SB 164 UNS 4400 (МОНЕЛЬ 400)
ASTM / ASME SB 425 UNS 8825 (ИНКОНЕЛЬ 825)
ASTM / ASME SB 166 UNS 6600 (INSEL 600) / UNS 6601 (INNSEL 601)
ASTM / ASME SB 446 UNS 6625 (INSLEL 625)
ASTM / ASME 6625 (Inconel 625)
ASTM / ASME 6625 (Inconel 625).
ASTM/ASME SB 472 UNS 8020 (СПЛАВ 20/20 CB 3).
Круглая головка из нержавеющей стали
ASTM / ASME A 193 B 8 (304)
B 8C (SS 347)
B 8M (SS 347)
B 8M (SS 347)
B 8M (SS 347)
B 8M (SS 347)
B 8M (SS 347)
B 8M (SS 347)
B 8M (SS 347)
.
), А 2 , А 4 // ASTM / ASME A 194 В 8 (304), В 8С (нержавеющая сталь 347), В 8М (нержавеющая сталь 316), В 8Т (нержавеющая сталь 321).
болтов с круглой головкой нержавеющей стали углеродистой стали
ASTM/ASME A 516/517 GR. 60/70, 2062, 2002
Болты с круглой головкой нержавеющей стали легированной стали
ASTM/ASME A 193 B 6, B 7/B 7M, B 16 // ASTM/ASGR A 19139. 2 , 2 НМ , 2Н , ГР 6 , В 7 , В 7М.
Стандарт:
ДИН, ИСО, ДЖИС, АИСИ
Типы болтов ASME A307 / A563 : Болты с шестигранной головкой
Болты с квадратной головкой
Болты с головкой под шайбы
Болты с круглой головкой
Т-образные болты
J-болты
Ступенчатые болты
U-образные болты с квадратным изгибом
Шпильки
Колесные болты
Болты с деревянными шипами
Анкерные болты с головкой
Болты с проушиной
Болты с крюками с квадратным изгибом
Размеры болтов с круглой головкой ASTM A307 / A563
| Диаметр болта | С | Х | ||
|---|---|---|---|---|
| Диаметр головки | Высота головы | |||
Макс. | Мин. | Максимум | Мин. | |
| 3/8 | 0,844 | 0,782 | 0,208 | 0,188 |
| 1/2 | 1,094 | 1,032 | 0,270 | 0,250 |
| 5/8 | 1,344 | 1,219 | 0,344 | 0,313 |
| 3/4 | 1,594 | 1,469 | 0,406 | 0,375 |
| 7/8 | 1,844 | 1,719 | 0,469 | 0,438 |
| 1 | 2,094 | 1,969 | 0,531 | 0,500 |
| 1 1 ⁄ 4 | 2,850 | 0,531 | 0,500 | |
*Размеры согласно ASME B18.5 1990 (R 1998) для диаметров крышки до 1 дюйма. Для болтов диаметром более 1 дюйма используются нестандартные размеры головки. | ||||
ASTM A307 / A563 Болты с круглой головкой Производство и обработка готовой обработки раствором должны быть заключены, чтобы производительность продукта была оптимальной.
Все сырье, полученное нашей компанией, подвергается химическим и физическим испытаниям и взвешивается сразу после получения, только после этого они принимаются на склад. На пневматической маркировочной машине, принадлежащей Red Earth Steel Factory, все фланцы доступны для клиентов. может быть запрошен маркированный материал, давление, калибр, производственные стандарты или клиент, чтобы предоставить собственный специальный текст.
Применение болтов с круглой головкой ASTM A307/A563
- Болты с круглой головкой ASTM A307/A563, используемые в химической и нефтехимической обработке
- ASTM A307 / A563 Болты с круглой головкой, используемые на нефтеперерабатывающих заводах
- Болты с круглой головкой ASTM A307/A563, используемые в электронике
- Болты с круглой головкой ASTM A307/A563, используемые в удобрениях
- ASTM A307 / A563 Болты с круглой головкой, используемые на электростанции
- Болты с круглой головкой ASTM A307/A563, используемые в ядерной энергетике
- Болты с круглой головкой ASTM A307/A563, используемые в нефтегазовой отрасли
- Болты с круглой головкой ASTM A307/A563, используемые в бумажной промышленности
В Red Earth Steel будут специальные болты ASTM A307 / A563 с круглой головкой с пластиковой крышкой для обеспечения целостности уплотняемой поверхности.
