Чертежи сарая из профнастила: Металлический сарай: делаем своими руками

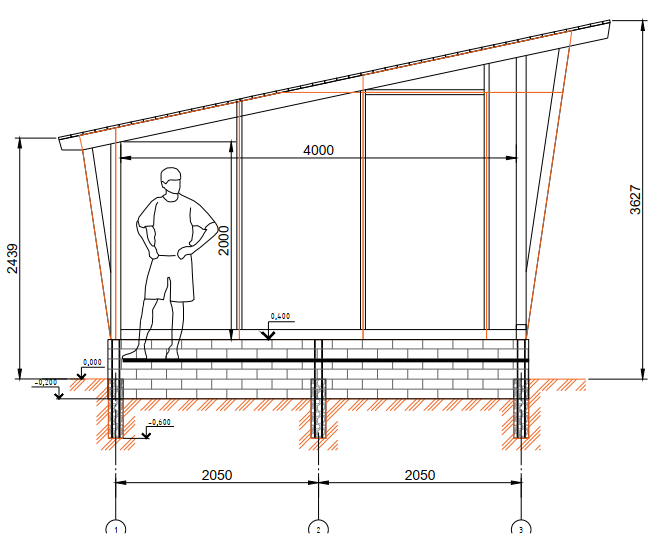

Чертеж сарая с односкатной крышей 3х6

Содержание

• Конструкция сарая
• Сарай из пеноблоков
• Сарай из дерева
• Монтаж кровли сарая

Сложно представить загородный дом или дачу без хозяйственных построек. В сараях хранят огородно-садовый инвентарь, летние качели, гамаки и складную мебель, здесь же можно поселить сельскохозяйственных животных, птицу, хранить сено и корма. Как правило, хозяйственные постройки сооружают из тех материалов, которые остались после строительства дома. Хозяину остается лишь выбрать чертеж сарая, определиться с его размерами и конструкцией кровли.

Конструкция сарая

Самый оптимальный размер для надворной хозяйственной постройки – 3х6 метров. Этой площади хватит даже для сооружения летнего душа и туалета внутри постройки, а еще можно устроить здесь летнюю кухню.

Сделать чертеж сарая можно по фото, найденным в интернете, или придумать свой оригинальный сарай, а затем перенести идею на бумагу. Не рекомендуется возводить даже самые простые постройки без чертежа. Ведь на бумаге станут видны все размеры, нестыковки.

Крыши сараев чаще всего делают скатными. Плоская кровля задерживает слишком много осадков, снежных масс, требует тщательной гидроизоляции. Крыши сложной формы так же неуместны для сараев, ведь эта постройка призвана не украшать участок, а служить в хозяйственных нуждах.

Оптимальным решением для сарая станет односкатная кровля. В отличие от двухскатной здесь не потребуется обустройство конька, понадобится в два раза меньше стропил. Собирать односкатную крышу проще, а осадки и снег с нее сходят очень быстро, не угрожая гидроизоляции.

Важно! Угол наклона односкатной крыши должен быть больше 18 градусов. Такой скат позволит осадкам беспрепятственно покидать крышу, защитит сооружение от ветров и холода.

Оптимальное значение скатного угла крыши – 18-25 градусов.

Стены хозяйственной постройки можно возводить абсолютно из любых материалов, это может быть:

• кирпич;
• пенобетон или газобетон;
• доски;
• фанера или МДФ, закрепленные на деревянном каркасе (постройка типа каркасной).

Сарай из пеноблоков

Если материалы для сооружения сарая необходимо покупать, лучше остановить свой выбор на пенобетоне. У пористых блоков есть масса преимуществ перед другими строительными материалами:

• не горят;
• не впитывают влагу;
• имеют малый вес;
• есть несколько типоразмеров, из которых легко выбрать оптимальный вариант для небольшой постройки;
• имеют более высокую прочность и теплоемкость, чем у кирпича;
• могут пропускать воздух не хуже деревянных стен;
• абсолютно безопасны и нетоксичны.

Несмотря на легкость пеноблоков, обязательно нужно сооружать фундамент для сарая. Учитывая размеры постройки (3х6) и вес конструкций, лучше выбрать фундамент ленточного типа. Для устойчивых, сухих почв подойдет и столбчатое основание.

Ленточный фундамент для небольшой хозяйственной постройки заливается на глубину около 40-60 см, при этом необходимо учитывать глубину промерзания почвы на участке в зимний период.

Землю на выбранном для строительства участке очищают от мусора, корней и растительности. Делают разметку периметра сарая, выкапывают траншею для ленточного фундамента.

На дно траншеи засыпают «подушку» из песка, щебня и гравия, тщательно утрамбовывают. Теперь необходимо закрепить опалубку для фундамента из старых досок, фанеры или шифера. Внутрь коробов устанавливают металлическую арматуру, которая должна укрепить фундамент.

Заливают бетон. В нескольких местах прокалывают раствор металлическим штырем, избавляя фундамент от лишнего воздуха. Теперь нужно оставить фундамент на несколько недель, чтобы бетон мог набрать необходимую прочность.

Когда бетон высохнет, можно приступать к возведению стен. Сначала выкладывают нижний пояс.

Внимание! Блоки или кирпичи нижнего ряда обязательно кладут на слой гидроизоляции. Ленточный фундамент накрывают слоем рубероида или обмазывают битумной мастикой, чтобы влага из бетона не попадала на стены сарая.

В соответствии с чертежом постройки выкладывают стены, выполняя оконные и дверные проемы. Коробка хозяйственной постройки из пеноблоков готова.

Сарай из дерева

Намного чаще оказывается, что у хозяина есть остатки древесины, и он принимает решение о строительстве сарая из дерева. Для такой работы необходимы хотя бы минимальные плотницкие навыки, ведь придется работать и с пилой, и с рубанком.

Постройка из дерева весит совсем немного, в качестве ее основания вполне может выступить столбчатый фундамент. Для этого на участке делают разметку, перенося на землю периметр будущей постройки.

По углам сарая устанавливают столбы. Еще несколько опор должно располагаться в центре прямоугольника. Расстояние между опорами – 80-120 см (в зависимости от размера сарая и типа грунта на участке).

Глубина опор зависит от уровня промерзания почвы в регионе строительства, в среднем, это 40-60 см. После того как траншеи для опор выкопаны или пробурены, в них устанавливается деревянная опалубка, засыпается песчано-гравийная «подушка», укладывается металлическая арматура.

Теперь необходимо залить бетон. Через 5-6 дней, когда фундамент застынет, можно разбирать опалубку и приступать к строительству стен.

Для начала, нужно сделать нижнюю обвязку постройки из бруса. Перед укладкой древесины опоры фундамента накрывают двойным слоем рубероида. По углам брус соединяют металлическими скобами, проверяют по уровню.

Устанавливают вертикальные опоры по углам сарая, обязательно сверяясь с уровнем. Фиксируют их временными распорками. С учетом дверных и оконных проемов собирают из деревянных брусьев весь каркас сарая.

После сборки каркаса приступают к обшивке стен. Сделать это можно досками, влагостойкой фанерой или другим листовым материалом.

Важно! Древесину перед строительством сарая обязательно нужно обработать антисептическими средствами, чтобы предотвратить ее гниение. Для защиты от пожара применяют антипирены, которыми тоже пропитывают брусья и доски.

Монтаж кровли сарая

Сборка односкатной крыши сарая своими руками пошагово состоит из следующих этапов:

1. Установка мауэрлата – несущего бруса, который служит верхней обвязкой для стен, а также, опорой для стропил крыши.
2. Изготовление лекала стропильных ног. Все стропила для односкатной крыши одинаковы, поэтому сначала изготавливают одну деталь, которая служит лекалом для вырезания остальных. Для крыши сарая 3х6 будет достаточно восьми стропильных ног. Их нарезают из бруса 50х150 мм. Длина стропила должна равняться ширине сарая плюс два карнизных свеса. Чтобы стены сарая не намокали, свесы должны быть 40-50 см. В соответствии с этими данными нарезают брусья нужной длины. Там, где стропило ложится на мауэрлат, в брусе необходимо вырезать углубление.
3. Крепят стропила к мауэрлату гвоздями или металлическими скобами.
4. Укладывают гидроизоляционный материал, начинают с нижней точки крыши. Так стекающая влага не будет попадать в стыки. Нахлесты между соседними полосами должны быть не менее 15 см.
5. В зависимости от выбранного кровельного материала на крышу сарая набивают обрешетку. Шаг напрямую зависит от того, чем будут крыть крышу впоследствии.
6. На обрешетку монтируют кровельный материал. Чаще всего, для сараев используют шифер, плоский или фигурный оцинкованный лист, металлопрофиль – стоимость этих материалов ниже, чем остальных.

Совет! Сараи с односкатной крышей необходимо инспектировать после каждой зимы: выявлять и устранять дефекты, протечки, влажную древесину.

Фото готовых сараев помогут определиться с типом конструкции и размерами подсобного помещения. Но большинство владельцев загородных участков и дач выбирают небольшие надворные постройки, с параметрами 3х6 метров. А крыши делают скатными, эта конструкция проще в реализации, дешевле обходится и хорошо себя показывает в эксплуатации.

• Строительство туалета на даче своими руками

• Баня из клееного бруса своими руками

• Детский деревянный домик своими руками

• Строим погреб своими руками

Сарай своими руками — 100 фото самодельных сараев, лучшие чертежи и проекты

Наличием сарая является обязательным атрибутом собственного участка земли. Но не всегда хочется, чтобы стоимость данного сооружения стоила больших денег. Как правило, сараи возводятся из остатков строительных материалов, которые приобретались впрок при строительстве основных сооружений на участке. Фото сарая для дачи демонстрирует, как он будет выглядеть на участке.

Краткое содержимое статьи:

• Назначение сарая
• Каркасный сарай
• Сарай из профильного листа
• Сарай из пеноблоков
• Кровельное покрытие
• Фото сарая своими руками

Назначение сарая

Прежде чем приступить к возведению сарая, необходимо понять для каких целей он будет использоваться. Требуется дать точный ответ о целевом назначении хозяйственной постройки. Если его нужно будет использовать в качестве дровяника, то возвести сарай из дерева.

В том случае, если в сарае будут содержаться домашние животные, то постройка должна быть крепкой и в то же время теплой, особенно в зимний период времени. В этом случае необходимо обратить свой взор на пенобетон.

Каркасный сарай

Менее затратный в финансовом плане вид сарая. Чтобы возвести данный вид хозяйственной постройки необходимо затратить минимальное количество времени. Да и особого опыта в строительной сфере для возведения каркасного сарая не требуется. Сарай своими руками это не так трудно, как кажется.

Прежде всего, необходимо сделать набросок будущего сарая. Исходя из созданной схемы, мы делаем разметку участка. Необходимо убрать на данной площади бытовой мусор и растительность. Затем делаем небольшую насыпь, толщина которой составляет 150 миллиметров. В качестве материала для насыпи выступает щебень и гравий.

Основанием сарая будут выступать опорные стойки каркаса. Под стойки выкапываются лунки, чья глубина составляет 800 миллиметров.

Снизу и сверху прибивается обвязка, сделанная из бруса.

Для производства крыши каркасного сарая крепят специальные балки перекрытия.

В качестве стены сарая используется вагонка или простые доски. Чтобы минимизировать присутствие щелей, необходимо прибивать доски внахлест.

Сарай из профильного листа

Чтобы сарай был не только дешевым, но радовал глаз, необходимо использовать профнастил. Приятным бонусом к относительной дешевизне строительного материала, станет его легкость. Но вот слабая жесткость потребует усиления хозяйственной постройки при помощи перемычек.

По своей основе металлический сарай не отличается кардинальным образом от каркасного сарая. Главным различием является используемый материал обшивки.

Чтобы прикрепить профнастил, необходимо использовать саморезы из цинка и прорезиненные шайбы. Также потребуется использовать электроножницы по металлу, чтобы четко подрезать листы.

Сарай из пеноблоков

Пеноблок в качестве строительного материала для сарая используется, когда требуется создать постройку для содержания домашних животных и птиц.

Данный вариант хозблока будет значительно дороже каркасного сарая, но и его долговечность никто не ставит под сомнения.

Кроме того, этот сарай можно будет эксплуатировать в зимний период времени без ущерба для общего состояния здоровья животных и птиц. Двери для сарая должны плотно закрываться и сохранять тепло в зимний период времени.

Обычно сарай из пеноблоков воспринимается как капитальная постройка. В связи с этим требуется максимально серьезно подойти к процессу создания проекта и ответу на вопрос: «Как построить сарай?». Необходимо рассчитать точное количество строительных материалов, которые потребуются в ходе стройки.

Кровельное покрытие

При возведении сарая необходимо уделить особое внимание кровельному покрытию, так как от него зависит восприимчивость постройки к воздействию окружающей среды.

И если для каркасного сарая в основном используется рубероид или простые доски, то для сарая из пеноблоков потребуется что-то более серьезное. Идеальным решением будет выбор в пользу шифера или же профнастила. Это позволит уменьшить риск попадания влаги внутрь хозяйственной постройки.

Пол внутри сарая будет прямо зависеть от того, кто будет там проживать. Для птиц лучше использовать солому, а для свиней – залить бетонную стяжку и настелить доски.

Чтобы приступить к выбору типа постройки, необходимо определить с материалом и его наличием у вас. При наличии значительного количества строительного материала, которого хватит для возведения постройки, необходимо отдать предпочтением ему.

Фото сарая своими руками

Также рекомендуем просмотреть:

• Каркасная баня
• Пергола
• Патио на даче
• Будка для собаки
• Дачный туалет
• Летняя кухня
• Теплица своими руками
• Купель для бани
• Гостевой домик
• Беседка
• Погреб своими руками
• Барбекю из кирпича
• Навес для дров
• Гараж своими руками
• Баня из бруса
• Навес для машины
• Пристройка к дому
• Баня своими руками
• Бассейн своими руками
• Мангал из кирпича своими руками
• Веранда своими руками
• Курятник своими руками
• Летний душ

Пожалуйста, сделайте репост

Планы сарая 12×12 | Бесплатная загрузка в формате PDF

Этот пошаговый проект по деревообработке своими руками составляет около бесплатного сарая 12 × 12 p lans . В этой статье представлена ​​подробная инструкция по строительству сарая 12х12 с двускатной крышей. В этой статье приведены инструкции по сборке каркаса для сарая 12×12. Это ЧАСТЬ 1 проекта, поэтому убедитесь, что вы также просмотрели остальную часть проекта, чтобы узнать, как обрамлять крышу и дверь.

Бесплатные чертежи деревообработки включают в себя пошаговые 3D-схемы, инструкции, полный список распилов и покупок, и их можно распечатать. Кроме того, планы можно скачать в формате PDF, так что вы можете взять распечатанные планы с собой в мастерскую.

При покупке пиломатериалов следует тщательно выбирать доски, следить за тем, чтобы они были ровными и без видимых дефектов (трещин, сучков, перегибов, гнили). Инвестиции в кедр или другие устойчивые к атмосферным воздействиям пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричный вид. Если у вас есть все материалы и инструменты, необходимые для проекта, вы можете выполнить работу примерно за день.

Проекты, разработанные из этих планов

12 × 12 планов сараев-Бесплатные планы DIY

Building-A-12 × 12 Shed

CUT + Shopping Lists

• 91000

  .

  — 4 пиломатериала 4×4 — длина 144″ ЛАЗИИ

• B  – 2 шт. пиломатериала 2×6 – длина 144″, 4 шт. – длина 141 ″, 7 шт. – длина 138 ″ БАЛКИ
• C — 3 куска фанеры 3/4″ — 48″x96″ в длину, 3 шт. – 48″x48″ в длину ПОЛ
• D – 2 куска бруса 2×4 – длина 144″, 1 кусок – длина 137″, 9 кусков – длина 81″ 2xБОКОВАЯ СТЕНА
• D – 1 шт. – длина 144″, 1 шт. – длина 137″, 2 шт. – длина 46 3/4″, 2 шт. – длина 75 1/2″, 6 шт. – длина 81″, 2 шт. по 2 шт. ×6 пиломатериалов – длина 46 1/2″ ПЕРЕДНЯЯ СТЕНКА
• D – 2 шт. пиломатериала 2×4 – длина 137″, 1 шт. – длина 144″, 7 шт. – длина 81″ СПИНА СТЕНА
• E – 12 шт. 5/8″ T1-11 сайдинга – длина 48″x90″ САЙДИНГ

• 34 пиломатериала 2×4 – 8 футов
• 12 пиломатериалов 2×4 – 12 футов
• 13 пиломатериалов 2×6 – 12 футов
• 1 кусок пиломатериала 2×6 – 8 футов
• 4 куска бруса 4×4 – 12 дюймов
• 5 кусков фанеры 3/4″ – 4’x8′
• 12 шт. 5/8″ T1-11 сайдинга – 4’x8′
• 500 шт. винтов 1 5/8″
• 200 шт. винтов 3 1/2″
• 500 шт. винтов 2 1/2″
• 2-дюймовые гвозди
• клей для дерева, морилка/краска
• наполнитель для дерева

Инструменты

молоток, рулетка, квадрат каркаса, уровень

пила Miter, Dlill Machinery, отвертка, шлифовальная шлифовальная шлифовка

безопасные перчатки, безопасные очки

Время

One Week

Связанные

• 919.

  10007

  . ×12 планов сарая

• ЧАСТЬ 2: Планы односкатной крыши 12×12
• ЧАСТЬ 3: Планы дверей сарая 12×12
• Планы сарая 12×12 – скачать бесплатно в формате pdf

Подпишитесь на нас в Facebook, чтобы первыми узнавать о наших последних планах и других эксклюзивных материалах. Кроме того, подпишитесь на нас в Pinterest и получите много идей для своего двора со всего Интернета! Посетите наш канал на YouTube! Узнайте, как вы можете Поддержать нас без дополнительных затрат.

Этап 1: Изготовление каркаса пола сарая 12×12

Каркас пола сарая

Первым этапом проекта является сборка пола для сарая 12×12. Вырежьте детали из пиломатериала 2×6. Выровняйте компоненты, просверлите направляющие отверстия и зафиксируйте их винтами 3 1/2″. Убедитесь, что углы прямые для профессионального результата.

Балки

Следующим этапом проекта сарая является установка внутренних краевых балок. Используйте винты 2 1/2″, чтобы прикрепить балки к раме, не оставляя зазоров между компонентами.

Установка промежуточных балок

Далее необходимо прикрепить промежуточные балки к каркасу пола. Используйте вешалки для балок, чтобы зафиксировать балки на раме. Убедитесь, что вы также вставили 2 1/2 ″ винты через балки по периметру в балки.

Установка полозьев

Для защиты пола сарая от влаги рекомендуем установить полозья 4х4 под полом. Выровняйте полозья относительно пола, как показано на схеме, просверлите направляющие отверстия и вставьте винты 3 1/2″ в балки.

Установка панелей пола

Прикрепите 3/4-дюймовые фанерные листы к полу, как показано на рисунке. Используйте винты 1 5/8″, чтобы прикрепить панели к раме, каждые 8″ вдоль балок.

Этап 2: Сборка каркаса стены сарая

Каркас передней стены

Соберите переднюю панель сарая из 2×4. Вырежьте компоненты нужного размера, следуя инструкциям на схеме. Просверлите направляющие отверстия в пластинах и вставьте винты 2 1/2″ в шпильки. Выровняйте края и убедитесь, что углы прямые.

Коллектор

Используйте 2×6 и 1/2-дюймовую фанеру, чтобы сделать жатку. Просверлите направляющие отверстия и вставьте винты 2 1/2″ с обеих сторон коллектора.

Каркас задней стенки

Соберите каркас задней стенки.

Строительство боковых стен

Соберите боковые стены сарая. Отрежьте 2×4 по нужным размерам и зафиксируйте вместе винтами 2 1/2″. Убедитесь, что углы прямые и не оставляйте зазоров между компонентами.

Установка боковых стенок

Прикрепите боковые стенки к полу сарая. Выровняйте стены с помощью спиртового уровня и временно закрепите их распорками 2×4. Просверлите направляющие отверстия в нижних пластинах и вставьте винты 3 1/2″ в пол.

Сборка каркаса сарая

Затем прикрепите переднюю и заднюю стенки к полу сарая. Просверлите направляющие отверстия в пластинах и вставьте винты 3 1/2″ в пол. Кроме того, вам необходимо скрепить вместе соседние стеновые рамы и соответствующие верхние пластины.

Шаг 3. Установка наружных листов

Прикрепление боковых панелей

Прикрепите 5/8″ сайдинг T1-11 к бокам навеса. Не оставляйте зазоров между панелями и прикрепите их к раме с помощью 1 5/8″ гвоздей/шурупов.

Крепление задних панелей

Кроме того, прикрепите панели к задней части сарая.

Передние панели

Также прикрепите боковые панели к передней части сарая. Как легко заметить на схеме, нужно вырезать проем для двери. Отметьте линии разреза и используйте пилу, чтобы выполнить работу.

Чертежи сарая 12×12

И последнее, но не менее важное: заполните отверстия шпаклевкой для дерева и дайте им высохнуть в течение нескольких часов. Отшлифуйте поверхность наждачной бумагой с зернистостью 100-220 и удалите остатки влажной тканью.

Главный совет:  Нанесите несколько слоев краски или морилки на компоненты, чтобы улучшить внешний вид проекта. Взгляните на ЧАСТЬ 2 проекта, чтобы узнать, как построить крышу для сарая.

Этот проект деревообработки был около Планы сарая 12×12 бесплатно . Если вы хотите увидеть больше наружных планов, ознакомьтесь с остальными нашими пошаговыми проектами и следуйте инструкциям, чтобы получить профессиональный результат.

Планы навеса 10×10

Полное пошаговое руководство по сборке деревянного навеса размером 10 x 10 футов. Планы включают материалы и список вырезов, 2D-планы и фасады, 3D-виды со всех сторон, размеры и инструкции по сборке. Следующий план навеса 10×10 предназначен для всех уровней строителей, от новичков до экспертов.

Получить полный план навеса 10×10 – версия в формате PDF 8,5″ x 11″ Готов к печати:

Купить полный план в формате PDF

Список материалов и распилов

ПОЛ
9 – 2×6 Пиломатериалы, обработанные давлением 10 футов (обрезанные до 9 футов-9 дюймов)
2 – 2×6 Пиломатериалы, обработанные давлением 10 футов (без резки)
3 – 4×4 обработанная под давлением древесина 10 футов (без резки)
4 – 23/32″ шпунтованная фанера 4’ x 8’ лист (разрезанный по размеру)

СТЕНЫ
8 – 2×4 Пиломатериалы 8 футов (обрезанные до 7’-4 1/2″)
20 – 2×4 Пиломатериалы 6’ (обрезанные на 5’-10″)
4 – 2×4 Пиломатериалы 10 футов (обрезанные до 9 футов-5 дюймов)
4 – 2×4 Пиломатериалы 10 футов (необрезанные)

ВАЙДИНГ
10 – 4’x 8’ Фанерный сайдинг T1-11 (обрезанный по размеру)

СТРОПИЛА
6 – 2×4 Пиломатериалы 12 футов (обрезанные до 11′-10 3/8″)
4 – 2×4 Пиломатериалы 8 футов (обрезанные по размеру)

КРЫША
8 – 2×4 Пиломатериал 12 футов (нарезанный до 11 футов-8 дюймов)
3 – 2×4 Пиломатериал 8 футов (нарезанный по размеру)
12-футовая гофрированная стальная панель крыши (120SF)

ОБЛИЦОВКА
10 – 1×4 пиломатериал 8 футов (нарезанный по размеру)

КРЕПЛЕНИЕ
3 1/2″ 900″ 4 Гвозди из оцинкованной стали Dec4 2 90 2″ Оцинкованные отделочные гвозди
1 1/2″ Сверлящие кровельные винты

ДВЕРНАЯ КОРОБКА
2 – 2×4 пиломатериалы 8 футов (обрезанные до 6 футов-5 3/4″)
2 – 2×4 пиломатериалы 8 футов (обрезка до 6 футов-3 1/2 дюйма)
1 – 2×6 пиломатериалов 4 фута (обрезка до 3 футов – 7 дюймов)
2 – 2×6 пиломатериалов 4 фута (обрезка до 3 футов – 3 дюймов) (бывших в употреблении для заголовка)
1 – Наполнитель из фанеры 2×6 (используется для коллектора)

ДВЕРЬ
2 – Пиломатериал 2×4 6 футов (обрезанный до 5 футов-6 дюймов)
2 – Пиломатериал 2×6 3 фута (необрезной)
1 – 2×6 пиломатериал 3 фута (обрезанный до 2 футов-5 дюймов)
1 – дверная ручка или защелка
3 – 3 1/2 дюйма x 5/8 дюйма дверная петля

ОКНО (дополнительно)
2 – 2×6 Пиломатериалы 4 фута (обрезанные до 3’-2 3/8″)
2 – 2×6 Пиломатериалы 4’ (обрезанные до 3’-6 3/8″)
2 – 2×4 Пиломатериалы 4 фута (обрезанный до 3′-2 3/8″)
2 – 2×4 пиломатериал 4′ (обрезанный до 2′-11 1/4″)
1 – 35 3/8″ x 35 3/8″ одиночный подвесной винил Окно

Этап 1 – Фундамент и пол

Начните с выбора подходящего места для фундамента сарая, в идеале с ровной твердой поверхности вдали от больших деревьев.

На первом этапе распиливаются все пиломатериалы 2×6, как показано в списке раскроя или на схеме ниже. Затем поместите три бруса размером 10 футов 4 × 4 параллельно друг другу на расстоянии 5 футов друг от друга. Затем соберите четыре рамы по периметру 2 × 6 сверху, это будет очертание общей рамы пола. Просверлите направляющие отверстия в балках и закрепите их винтами 3 1/2″. Наконец, установите семь балок пола 2 × 6 на 16 ″ и 12 ″ OC. возле бортов.

После того, как рама пола закреплена, вырежьте шпунт и паз 23/32″ фанеры по размеру и прикрепите к раме. Вам понадобится около 4 полных листов, чтобы покрыть площадь пола 100SF. Эти листы обычно бывают стандартных размеров 48″ x 96″. Вставьте 2-дюймовые шурупы каждые 8 ​​дюймов вдоль стыка, не оставляйте зазоров между листами. См. выкройку ниже:

Шаг 2 – Стены

Сначала начните с рамы передней стены, все рамы, используемые здесь, имеют размеры 2×4 (кроме перемычки двери и окна, которые имеют размер 2×6).

Отрежьте две пластины 2×4 длиной 10 футов, они будут использоваться для верхней и нижней пластин. Затем отрежьте восемь 2 × 4 до 7 футов-4 1/2 дюйма для стенных стоек, они будут размещены на расстоянии 24 дюйма от оси. Просверлите направляющие отверстия в пластинах и вставьте винты 3 1/2″ в шпильки, чтобы закрепить их на месте. Выровняйте края рамы и убедитесь, что все углы выровнены, чтобы получить профессиональный результат.

См. подробные инструкции по обрамлению дверей и окон здесь:

План одной двери сарая

План окна сарая

Шпильки 2×4, удерживающие верхнюю часть дверцы, необходимо обрезать на расстоянии 6 футов-3 1/2 дюйма.

Чтобы построить верхнюю часть двери, отрежьте две доски 2×6 до 39 дюймов в длину и вставьте 1/2-дюймовую фанеру в качестве наполнителя. Используйте столярный клей и 3 1/2-дюймовые гвозди, чтобы скрепить все части вместе.

Далее идет сборка задней стены сарая. Отрежьте два 2×4 длиной 10 футов и еще восемь 2×4 длиной 5 футов-10 дюймов. Следуйте плану кадрирования ниже.

Разместите стойки стены на расстоянии 24″ O.C., идентично передней стене. Просверлите направляющие отверстия в пластине и вставьте винты 3 1/2″, чтобы закрепить шпильки.

Продолжите сборку, собрав 2 рамы боковых стенок. Отрежьте две доски 2 × 4 до 9 футов-5 дюймов в качестве верхней и нижней пластины, затем отрежьте шесть 2 × 4 до 5 футов-10 дюймов для стоек. Следуйте приведенному ниже плану каркаса стены и соберите 2 комплекта боковых стен.

Теперь, когда все 4 каркаса стены готовы, пора их собрать!

Сначала совместите края передней и боковой рамы с периметром рамы пола. Убедитесь, что края совпадают и нет зазоров, при необходимости используйте спиртовой уровень. Затем просверлите направляющие отверстия в нижней настенной пластине и вставьте винты 3 1/2″, чтобы прикрепить настенную раму к полу. После того, как обе стеновые рамы закреплены, зафиксируйте соседние стены вместе, вставив винты или гвозди диаметром 3 1/2 дюйма.

Повторите и соберите все 4 настенные рамы.

Этап 3 – Крыша

Подготовьте и обрежьте шесть стропил 2×4 до длины 11 футов-10 3/8 дюйма. Затем вырежьте 2 выреза в соответствии с рисунком Детали стропил , приведенным ниже, эти вырезы должны располагаться заподлицо с верхней частью передней и задней стеновых рам. Стропила рассчитаны на свес 10″ с обеих сторон.

Совет: сначала нарежьте одно стропило, чтобы убедиться, что все встало на свои места.

После того, как вы закончите резку стропил, поместите их на 24″ O.C. поверх стеновых рам. Затем используйте 3 1/2 ″ гвозди, чтобы закрепить каждое стропило с нижней стороны пластины.

Следующим шагом является добавление блоков и верхних стоек для стабилизации конструкции крыши. Отмерьте и вырежьте 10 блоков 2 × 4 длиной примерно 1 фут-10 1/2 дюйма, поместите между каждыми стропилами и закрепите снизу гвоздями 3 1/2 дюйма.

Теперь отмерьте и вырежьте доски размером 2×4, которые будут использоваться в качестве стоек на верхней стене. Эти шпильки будут совмещены непосредственно со шпильками каркаса стены.

Далее нужно установить обшивку сарая, это проще сделать до того, как мы добавим остальные конструкции крыши.

Отмерьте и отрежьте 10 панелей фанерного сайдинга T1-11 по размеру. Эти навесные панели сцепляются друг с другом, поэтому планируйте их соответствующим образом.

Для обшивки передней стены перед установкой измерьте и вырежьте дверные и оконные проемы. Грубый дверной проем составляет 36″ x 77″, а дополнительный оконный проем составляет 2′-11 1/4″ x 2′-11 3/8″. Верхние выемки, подходящие для стропил, составляют около 1-1/2″ x 3-1/2″.

Добавление прогонов – отмерьте и отрежьте восемь брусков 2×4 длиной 11 футов-8 дюймов. Поместите прогоны 24″ O.C. поверх стропил и прибейте их 3 1/2″ гвоздями. Убедитесь, что два 9 3/4″ O. C. прогоны сидят непосредственно поверх стеновых рам, чтобы закрыть любые зазоры между стеной и крышей.

Отмерьте и обрежьте бруски 2×4 по размеру, прибейте их гвоздями между прогонами в качестве блоков.

Наконец, измерьте и отрежьте гофрированные металлические кровельные панели с помощью угловой шлифовальной машины (приблизительно 120SF). Эти панели обычно имеют ширину 36 дюймов, поэтому их следует накладывать друг на друга, чтобы избежать зазоров или утечки воды. Предварительно просверлите отверстия диаметром 3/16 дюйма через каждые 8 ​​дюймов и вставьте 2-дюймовые винты в прогоны, чтобы закрепить кровельные панели.

Шаг 4 – Наличники, двери и окна

Измерьте и отрежьте четыре бруса 1×4 до 7 футов-11 3/4 дюйма и четыре бруса 1×4 до 6 футов-4 3/ 4″. Выровняйте и закрепите эти планки 2-дюймовыми гвоздями.

Что касается обшивки двери: используйте 43-дюймовую полосу 2×6 в качестве обшивки верхней части и две 6-5 3/4-дюймовых 2×4 в качестве накладок рамы.
