Дюбель | это… Что такое Дюбель?

Запрос «Чопик» перенаправляется сюда; см. также другие значения.

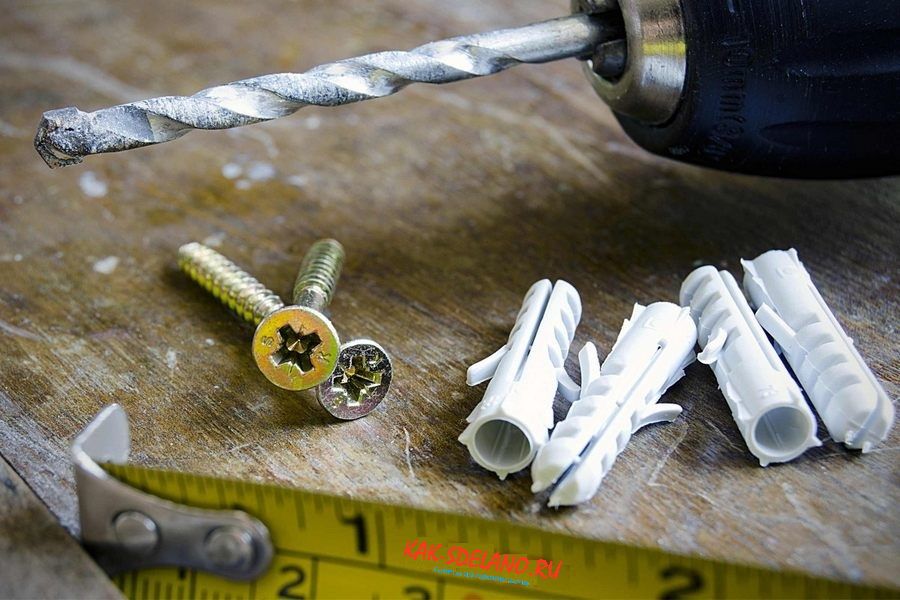

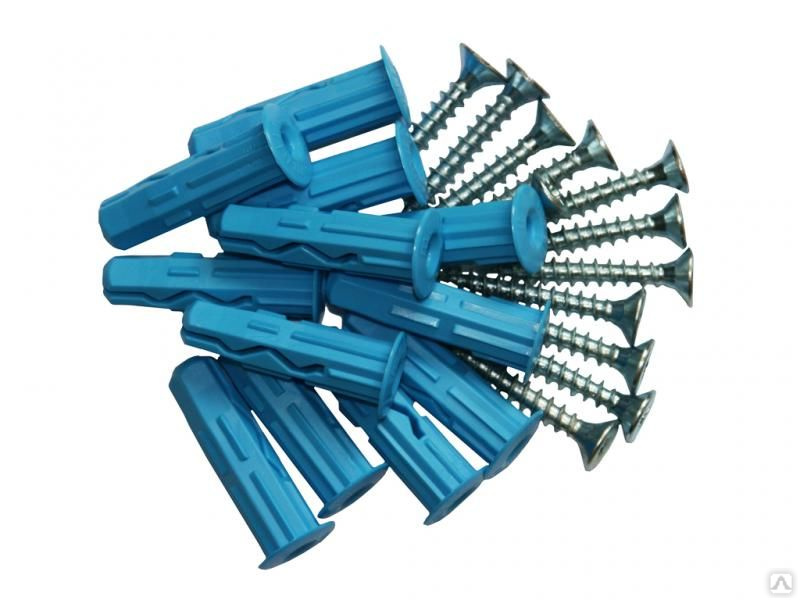

Пластмассовые дюбели с шурупами

К сожалению, в вашем браузере отключён JavaScript, или не имеется требуемого проигрывателя.
Вы можете загрузить ролик или загрузить проигрыватель для воспроизведения ролика в браузере.

Использование дюбеля

Дюбель (нем. Dübel) — крепёжное изделие, которое совместно с другим крепёжным изделием различными способами закрепляется в несущем основании и удерживает какую-либо конструкцию.

Дюбель устанавливается в основание для возможности прикрепления к этому основанию другого крепёжного элемента, например, шурупа или самореза.

История

Деревянные дюбели (чопики или шканты)

Когда пластмассовые дюбели ещё не были распространены повсеместно, в качестве дюбелей в домашних условиях использовались самодельно выструганные деревянные чопики. Однако, при установке корпусной детали на два и более винта, и их сравнительно малом допуске расположения, без чопиков бывает не обойтись, из — за погрешностей при сверлении и практической невозможности отрегулировать установочное отверстие дюбеля.

Конструкция

У дюбеля различают две основные части: нераспорную часть, не участвующую в закреплении, и распорную (рабочую) часть, которая изменяет свои размеры при образовании соединения.

Также, дюбель может иметь манжету — кайму вокруг отверстия, не позволяющую дюбелю проваливаться в отверстие основания или закрепляемого материала. По форме манжета может быть потайной, округлой или цилиндрической.

Классификация

Способы закрепления дюбеля

• Сила трения — дюбель своими стенками прижимается к основанию.
• Разная форма дюбеля и отверстия в основании — задняя часть дюбеля, не помещающаяся в отверстие.

Способы монтажа, в зависимости от конструкции дюбеля

• Забивание
• Закручивание

Материал изготовления

• Пластмассовый (из полипропилена, полиэтилена или нейлона [полиамида]).
• Металлический (латунный, из нержавеющей стали и других сплавов).

Виды монтажа

Сквозной монтаж с использованием дюбель гвоздя/глухаря

• Предварительный монтаж — дюбель устанавливается в основание на всю длину.
• Сквозной монтаж — часть дюбеля проходит через закрепляемую конструкцию. Дюбель для такого вида монтажа имеет удлинённую нераспорную часть.

Назначение

Назначение по материалу основания

Дюбели посередине — для полнотелых материалов, по краям — с увеличенной распорной частью для пустотелых и пористых материалов

Дюбель для газобетона

Дюбель с наружной резьбой для гипсокартона, со вставленной насадкой к шуруповёрту в виде специального сверла-отвёртки

Универсальный дюбель, подходящий для листовых материалов. Шайбы, надетые на дюбель, имитируют закрепляемый материал

• Для плотных полнотелых материалов: кирпича, бетона, природного камня.
• Для пористых и пустотелых материалов: ячеистого бетона (газобетона, пенобетона), шлакобетона, пустотелого кирпича и пустотелых бетонных блоков. Отличается удлинённой распорной частью.
• Для листовых материалов: гипсокартона, ДСП.

Назначение по области применения

• Фасадный и рамный — отличается удлинённой нераспорной частью. Используется для сквозного монтажа различных конструкций.
• Для теплоизоляционных материалов: минеральной ваты, пенополиуретановых панелей. Используется для сквозного монтажа. Отличается увеличенной манжетой (тарелкой).
• Мебельный дюбель.

Размеры дюбелей, шурупов к ним и отверстий под дюбели

Примечание: Глубина отверстия больше, чем длина дюбеля. Это необходимо для того, чтобы в отверстии осталось место для пыли от сверления и чтобы кончик шурупа выходил за пределы дюбеля.

Установка

Для наилучшего сцепления дюбеля с основанием отверстие после просверливания необходимо очистить от буровой муки. Кроме того, шуруп должен немного выходить за пределы дюбеля до своего номинального диаметра, чтобы вся распорная часть участвовала в закреплении.

См. также

• Анкер
• Глухарь
• Дюбель-гвоздь
• Саморез
• Шуруп

Литература

• Панкратов Б. Крепёж в ассортименте или Где пасуют гвозди и шурупы // Техника — молодёжи : Журнал. — 1996. — № 4. — С. 66—68. — ISSN 032—33IX.

Ссылки

• Дюбели. Параметры и виды.
• Выбираем дюбель.

Что такое дюбель — виды дюбелей, как выбрать дюбель?

✅ Дата публикации: 13.03.2018 | 📒 Советы мастеру | 🕵 Комментариев нет

Что такое дюбель — виды дюбелей

Содержание статьи:

• 1 Что такое дюбель?
  • 1. 1 Виды дюбелей
• 2 Как выбрать дюбель?

В данной статье будет рассказано о том, что такое дюбель, где он используется в строительстве и какие виды дюбелей существуют. Эта статья строительного журнала samastroyka.ru будет полезна всем, кто решил самостоятельно заняться ремонтом в доме или столкнулся со сложностью выбора крепежных элементов.

Что такое дюбель?

Дюбель представляет собой крепежный элемент, который используется в паре с шурупом, гвоздём или другим крепежом. Буквально годами ранее, дюбеля заменяли деревянные чопики, которые вбивались в предварительно высверленное отверстие в стене. Чаще всего таким образом что-либо фиксировалось к бетонным и кирпичным поверхностям.

На сегодняшнее время, существуют различные виды дюбелей, поэтому необходимость в деревянных чопиках (шкантах), практически полностью отпала, а используются они преимущественно при изготовлении мебели. Следует знать, что каждая разновидность дюбеля, предназначена для работы с каким-то конкретным типом поверхности, будь то бетон, кирпич или гипсокартон.

Форма дюбеля сделана таким образом, чтобы надёжно обеспечивать сцепление крепежного элемента с рабочей поверхностью.

Виды дюбелей

Сегодня в продаже можно найти различные виды дюбелей. Однако каждый из них, используется для одного и того же, для обеспечения надёжной основы крепежному элементу. Выбирать дюбеля следует, отталкиваясь от того, какой именно тип поверхности для их монтажа будет использоваться, и что именно в них будет потом закручиваться или забиваться.

Итак, рассмотрим самые популярные виды дюбелей на сегодняшний день:

Дюбель универсальный — материалом для его изготовления служит пластмасс. Универсальные дюбеля имеют простую, но в тоже время надежную конструкцию в виде бочонка с распорками по бокам. При вкручивании самореза, универсальный дюбель увеличивается в наружном диаметре, а распорки, буквально впиваются в бетонное или кирпичное основание, обеспечивая тем самым, надежную фиксацию крепежных элементов.

Чаще всего универсальные дюбеля, как раз таки и используются для того, чтобы что-то закрепить к поверхностям из кирпича, бетона или подобным им.

Дюбель-бабочка — материалам для его изготовления служит металл. Дюбеля-бабочки способны выдержать большие нагрузки, а их форма позволяет обеспечить надежную фиксацию крепежа, даже в пустотелых стенах.

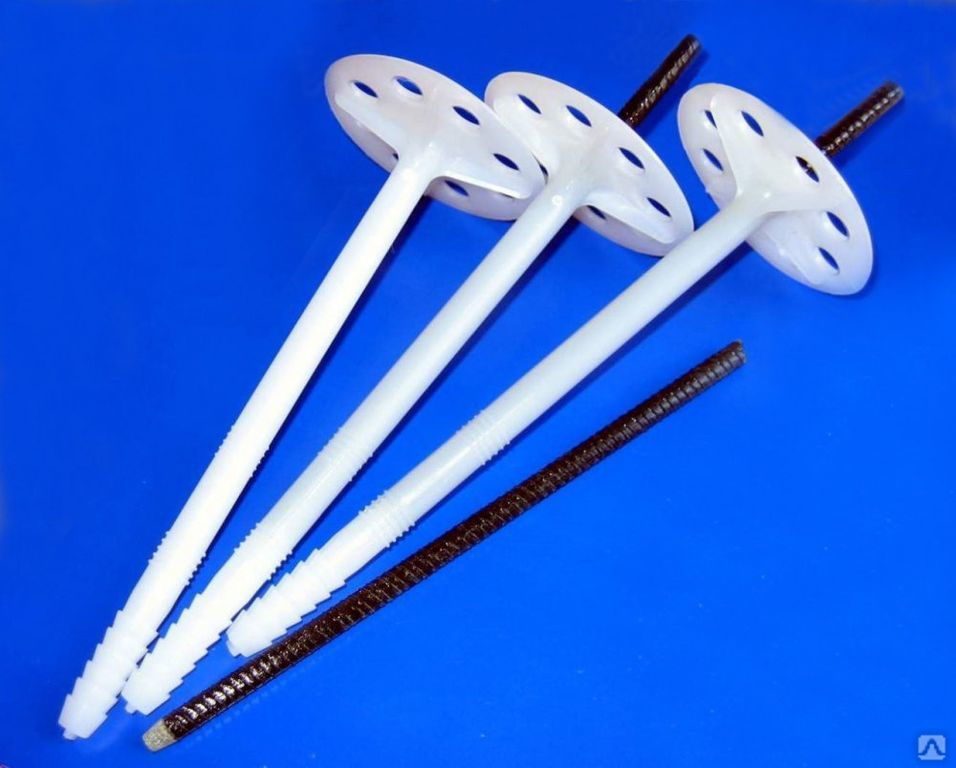

Дюбель-зонтик — специальный вид дюбелей, который служит преимущественно для крепежа различных теплоизоляционных материалов. Дюбеля-зонтики от других дюбелей, отличаются довольно большими размерами и наличием ответной части в виде пластмассового или металлического штыря, который после установки дюбеля, забивается в него, чтобы достаточно зафиксировать основание.

Дюбель для гипсокартона — имеет небольшую длину и широкую резьбу по всему основанию штыря. В силу особенностей гипсокартона, прикрепить к нему что-либо достаточно сложно, поэтому мастерам приходится зачастую устанавливать различные закладные для монтажа всевозможных конструкций к гипсокартонной поверхности. Дюбеля для гипсокартона, позволяют в некоторой степени отказаться от этой весьма изнурительной работы.

Дюбель молли — аналогичный предыдущим вид дюбелей для гипсокартона, отличающийся от них лишь конструкцией и материалами изготовления. Дюбель молли — это особый вид крепежа для гипсокартона, который изготавливается преимущественно из металла. Работа такого дюбеля достаточно проста, и после того как в гипсокартонной стене проделано отверстие, он устанавливается в него и закручивается посредством отвёртки или шуруповерта.

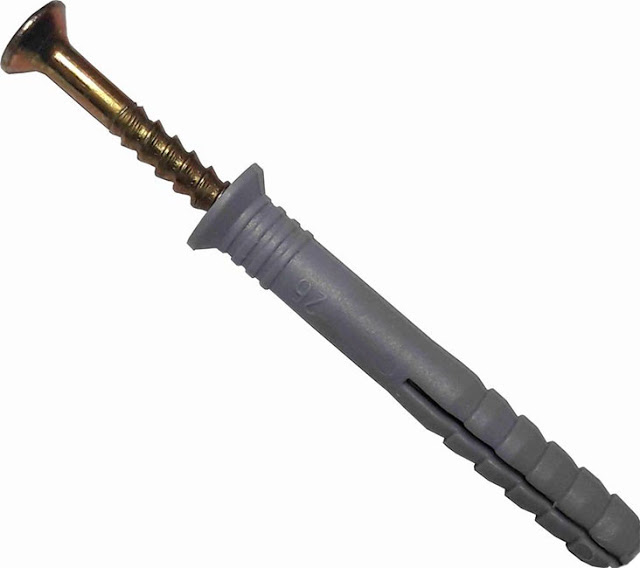

Дюбель-гвоздь — такой вид дюбелей часто называют «быстрым монтажом». Название это придумано неспроста, так как дюбель-гвоздь позволяет легко осуществить крепление к стене самых различных конструкций, а ответную его часть, тот самый гвоздь, можно попросту забить молотком, отказавшись от использования шуруповерта или отвёртки.

Как выбрать дюбель?

Перед тем как выбрать дюбель, следует узнать, для какой именно рабочей поверхности он будет использован. Это очень важно, так как универсальный дюбель не получится использовать для монтажа в гипсокартон и наоборот, дюбель молли не удастся установить в поверхность из бетона.

Следующим, не менее важным критерием, является длина и диаметр дюбеля. Чем больше диаметр и длина дюбеля, тем большую нагрузку способен он выдержать. В тоже время, обязательно стоит учитывать толщину стены, наличие пустот в ней и некоторые другие особенности.

Ходовым дюбелем при выполнении ремонта, считается дюбель-гвоздь или быстрый монтаж. Оптимальными его размерами, являются длина до 8 см и диаметр 6 мм. Такими дюбелями можно запросто прикрутить к стене каркас из профилей для гипсокартона и другие наиболее часто встречающиеся конструкции.

Не меньшей популярностью, пользуется и обычный универсальный дюбель, диаметров на 8 мм. Для его монтажа, потребуется использовать перфоратор с 10 мм буром, а для крепления чего-либо, обычный саморез по дереву, подходящей длины.

Оценить статью и поделиться ссылкой:

конструкция, надежность крепления и инструкция по монтажу

Одной из разновидностей крепежа являются дюбель-гвозди. В последнее время их популярность выросла вивиду скорости и удобства монтажа, относительной прочности обеспечиваемого крепления, а также сравнительно небольшой стоимости расходных материалов. Что такое дюбель-гвозди, их фото, сфера применения, характеристики и виды – далее в тексте.

Содержимое статьи

• Что такое дюбель-гвоздь
• Монтаж дюбель-гвоздей в кирпичных и бетонных основаниях
• Монтаж дюбель-гвоздей в гипсокартон и керамику
• Фото дюбель-гвоздей

Что такое дюбель-гвоздь

Дюбель-гвоздь – вид крепежа, предназначенный для крепления легких механизмов, предметов и элементов конструкции к основаниям из кирпича, бетона, камня и других материалов, включая ДСП и гипсокартон – главное, чтоб материал был более-менее плотным и не пустым внутри.

Конструкционно дюбель-гвоздь состоит из двух элементов – гвоздя и дюбеля. Дюбель представляет собой цилиндр из пластика либо металла, с распорными элементами по бокам. При введении внутрь гвоздя распорные элементы расправляются, и обеспечивают крепление элементов в основании.

Наружная часть, торчащая из основания, оснащается манжетой, препятствующей проваливанию гвоздя внутрь целиком.

Гвоздь, как правило, оснащен несимметричной резьбой, не препятствующей его вводу в дюбель и с другой стороны, не дающей вытянуть – его можно только выкрутить. На его головке выполнен шлиц для крестовой отвертки либо шуруповерта, хотя встречаются и экзотические шлицы, в виде звездочки, например.

Для производства дюбелей применяют пластик, тогда как гвозди выполняют из стали с оцинковкой либо из более мягких металлов.

Выпускают дюбели диаметром 5, 6, 8, 10 миллиметров, есть и другие, менее распространенные толщины. Длина, согласно существующих стандартов составляет 30-160 мм.

Монтаж дюбель-гвоздей в кирпичных и бетонных основаниях

Для того, чтобы смонтировать дюбель-гвоздь в кирпич, в нем сначала сверлят отверстие соответствующей глубины и диаметра. Для этого действуют в такой последовательности:

• начинают сверлить кирпич при помощи поставленной на удар дрели примерно в его центре, соблюдая осторожность и по возможности на небольших оборотах первые 10-15 мм;
• освобождают получившееся отверстие от пыли и мусора;
• легонько постукивая молотком по манжете дюбеля, вбивают его в отверстие;
• гвоздь аккуратно вбивают молотком либо вкручивают отверткой, шуруповертом.

Если основание бетонное, тогда действуют чуть иначе:

• отверстие намечается при помощи гвоздя либо кернера и молотка;
• при помощи поставленного на удар перфоратора сверлится соответствующего диаметру отверстие в бетоне, причем глубина отверстия должна быть больше длины дюбеля на 5-10 мм;
• отверстие освобождается от пыли и строительного мусора;
• дюбель аккуратно забивается молотком в отверстие;
• аккуратно забивают гвоздь, причем не полностью, оставляя расстояние от его головки до манжеты 3-4 мм. Это необходимо для осуществления подвеса.

Монтаж дюбель-гвоздей в гипсокартон и керамику

Для монтажа в гипсокартон дюбель-гвоздей, предварительно продумывают вес удерживаемого предмета. Массивные предметы смонтировать не получится – это приведет к разрушению листа гипсокартона. Действуют в такой очередности:

• при помощи дрели, аккуратно, без удара, засверливают необходимого диаметра отверстие;
• легкими постукиваниями молотка вбивают в гипсокартон дюбель;
• вкручивают шуруп при помощи отвертки либо шуруповерта.

При работе с кафелем, принцип действия тот же, что и с кирпичом и бетоном, за исключением одного нюанса. Кафель – очень колкий материал, поэтому прежде чем сверлить в нем отверстие, необходимо сначала нарисовать разметку, затем наметить будущее отверстие при помощи самореза по металлу либо кернера, аккуратно постукивая молотком по нему до появления маленькой ямки глубиной в полмиллиметра.

Отверстие сверлят выставленной на удар дрелью на низких оборотах первые 10-15 мм, далее ускоряют обороты. Глубину отверстия делают на сантиметр больше длины дюбеля. Дрель держат под прямым углом к плитке.

Помимо классических вариантов, существуют также гвозди для строительного пистолета, крепеж которых в стене осуществляется за счет специальной выполненной на нем шайбы. Их применение требует наличия пневматического строительного пистолета.

Фото дюбель-гвоздей

• Такелажное оборудование — особенности и разновидности, какие бывают, как применяют

• Что такое фундаментный болт? Советы по выбору размера, особенности применения, маркировка и классификация крепежных изделий

• Зачем нужна шайба-гровер — виды гроверов, варианты и особенности применения

Также рекомендуем просмотреть:

• Краб система для профильных труб
• Что такое такелажная скоба
• Что такое фундаментный болт
• Зачем нужна шайба-гровер
• Дюбель-хомут для крепления кабеля
• Грузоподъемный крановый крюк
• Как выбрать зажимы для троса
• Особенности мебельных крепежей
• Шуруп глухарь по дереву
• Какое крепление для унитаза лучше выбрать
• Крепежи для деревянных конструкций
• Крепеж для пластиковых окон
• Преимущества и недостатки винтовых гвоздей
• Лучшие пластиковые дюбеля
• Как выбрать резьбовую шпильку
• Саморез со сверлом
• Как выбрать саморезы по металлу
• Как выбрать дюбеля для гипсокартона
• Самые надежные крепежи для труб
• Лучшие шурупы по бетону
• Как выбрать кронштейны для труб
• Параметры высокопрочных болтов
• Шестигранный болт
• Разновидности анкерных болтов
• Строительные гвозди
• Как использовать забивной анкер
• Как выбрать и установить клиновой анкер
• Особенности дюбель-шурупов
• Забиваемый металлический дюбель
• Как выбрать и применить химический анкер
• Кронштейн для раковины
• Виды кронштейнов и креплений для полок
• Как выбрать стальную цепь
• Выбираем кронштейн для карниза
• Кронштейны для спутниковых антенн
• Выбираем лучшие пластиковые хомуты
• Что такое строительная скоба
• Лучшие кровельные саморезы
• Распорный дюбель
• Какие бывают саморезы по дереву
• Как выбрать крепление для телевизора на стену

Вам понравилась статья?

Что такое штифтовое соединение?

• Facebook

Узнайте больше о полезном дюбельном соединении, его истории, принципах работы, где лучше всего его использовать и как они изготавливаются, чтобы максимально использовать их полезность.

Итак, мы слышали о соединении под углом, соединении в шпунт и паз, врезном и шиповом соединении и соединении встык (если нет, почитайте об этих ребятах!). Там, наверху, с врезными и шиповыми соединениями, шпунтовое соединение существует так же долго. Укрепляя наши дверные проемы и ножки стульев на протяжении веков, дюбельное соединение является основой почти любого метода столярных работ из дерева, который вы найдете.

Родственный: Шпунтовое соединение | Шпунтовое соединение | Соединение «ласточкин хвост» | Митра сустав | Соединение встык | Соединения внахлестку | Дадо Джойнт | Врезное и шиповое соединение

Происхождение

Самое первое документальное подтверждение существования дюбельного соединения относится к 690 году нашей эры. В древней японской культуре святыни удерживались с помощью блокирующих соединений, усиленных деревянными дюбелями и колышками.

Исследователь по имени Лейф Эриксон командовал кораблем через Северную Атлантику примерно в 1000 году нашей эры. Сам этот корабль в основном был построен из перекрывающихся досок, соединенных дюбелями и гвоздями.

Слово  дюбель задокументировано в переводе Библии Уиклифа (написанном около 1385 г.), где оно перечисляет составные части колеса в довольно забавной цитате: «и spokis, dowlis of you wheelis». (Разве вы не хотите, чтобы люди продолжали говорить в такой манере?)

Как работает шпунтовое соединение

Шпонки представляют собой круглые деревянные штифты небольшого, но разного диаметра, используемые для усиления в основном стыковых соединений (они также могут быть изготовлены из пластика и металла). ). Они также очень пригодятся, если у вас есть стареющая мебель, которая нуждается в небольшой дополнительной поддержке. Они способны укреплять стыки встык, стыки встык, стыки под углом… Вы называете это, дюбель может это сделать.

Штифты соответствуют отверстиям аналогичного размера на элементе, который вы хотите соединить. Сам дюбель может быть голым, строганным или точеным. Дополнительная текстура надреза на штифте еще больше укрепит прочность соединения.

Концепция очень проста, и сами дюбели очень легко изготовить, но требуется идеальная точность при измерении отверстия, в которое будет помещен дюбель. Малейшее смещение может привести к невозможности идеального соединения деталей, что приводит к трате драгоценных материалов.

При использовании соединений на дюбелях следует помнить, что при вставке их в глухие отверстия через них не может выйти клей или воздух. Гидравлическое давление иногда может расколоть древесину, если нет возможности уменьшить это давление. Вот почему идеально подходят дюбельные колышки с насечками.

Где используются шпунтовые соединения

В основном они предназначены для усиления стыковых соединений. Дюбели крепкие, но они не рассчитаны на значительный вес, как врезные и шиповые соединения. Они в первую очередь являются усилителями, поэтому лучше всего подходят для поддержки полок в шкафах и другой мебели.

Штифтовые соединения отлично подходят для создания осей колес для изготовления игрушек, подвижных игровых элементов и вешалок для ключей и курток. Они также используются для поддержки свадебных тортов с впечатляющими ярусами!

Как они изготавливаются

Традиционное изготовление дюбельных соединений осуществлялось с использованием инструмента, называемого дюбельной пластиной. Это железная пластина, снабженная отверстиями разного размера и заостренными окружностями. Столяр раскалывал кусок дерева до нужного размера (чуть больше, чем желаемый диаметр отверстия) и вставлял кусок дерева через отверстие в дюбельной пластине. Острый край круга сбрил бы всю наружную древесину и оставил бы на них стержень идеального размера.

Стержень для дюбелей представляет собой длинный кусок дерева, который затем распиливают до нужного размера и превращают в штифты для дюбелей. Затем есть возможность забить дюбель-колышки. Это полезно, когда штифты окунаются в клей и вставляются в соответствующие отверстия — линии надрезов оставляют больше места и впитывают клей и еще больше укрепляют соединение. Их обычно называют раздвижными рифлеными дюбелями.

В настоящее время крупносерийные производственные процессы осуществляются с помощью промышленных машин, основанных на той же концепции. Машина имеет открытый конец как на входе, так и на выходе, поэтому материалы, проходящие через нее, могут быть обрезаны до нужного размера на внушительную непрерывную длину.

Часто задаваемые вопросы

Прочно ли дюбельное соединение?

Безусловно! Это то, что деревообработчики используют для усиления других типов деревянных соединений. Они не лучший выбор для предметов, требующих существенной нагрузки, но они, безусловно, выдержат книги на вашей книжной полке.

Каковы недостатки дюбельного соединения?

Они просты в изготовлении, но требуют очень точных размеров, иначе дюбель не войдет в отверстие должным образом. Они не подходят для материалов, требующих сгибания, поскольку сам штифт не является гибким, и, если его вставить неправильно, он потенциально может расколоть используемый вами материал.

Каковы преимущества дюбельного соединения?

Это очень простой и дешевый способ изготовления столярных изделий из дерева, в сочетании с прочностью и упругостью они обеспечивают очень надежное соединение.

Для чего используются дюбельные соединения?

В основном используются для усиления стыковых соединений. Их можно найти в производстве игрушек, стеллажей и других опор для мебели, стульев и т. д.

Как просверлить шпунтовое соединение?

Существует устройство, называемое рубанком для дюбелей, которое поможет сделать ваш дюбель, а пулевое сверло сделает отверстие для дюбеля.

• Facebook

Для чего используется штифтовое соединение?

Автор: Кевин Нельсонин Советы по работе с магазинами

Соединение на дюбелях — это распространенный метод деревообработки для соединения двух кусков дерева с помощью деревянного дюбеля вместо шурупов или гвоздей. Есть так много разновидностей деревянных соединений, которые вы можете использовать. Каждый стиль имеет определенную цель и функцию, которая отличает его от других.

Новичку может быть сложно понять, для чего нужны все соединения для деревообработки, поэтому я провел поиск в Интернете и составил краткий обзор того, для чего используются дюбельные соединения.

Для чего используется штифтовое соединение? В соединениях на дюбелях используются деревянные дюбеля, вставленные в каждый кусок дерева с клеем или без него для усиления традиционного соединения. Они обычно используются для изготовления стульев, столов, кроватей, дверей, шкафов, панелей, рам и любой мебели.

Продолжайте читать ниже, чтобы получить более подробную информацию о дюбельных соединениях и о том, для чего они используются.

Содержание

Для чего используется штифтовое соединение?

Штифтовые соединения часто используются в деревообработке и изготовлении различных предметов, таких как рамы, крепления для ножек столов и стульев, рамы для картин, деревянные шкафы, деревянные полки и деревянные стеллажи. Учитывая их уникальные особенности, их прочность превосходит любой другой соединительный элемент, что делает их лучшими. Дюбельные соединения исключают использование винтов и гвоздей в проекте и гарантируют отсутствие скольжения и чистую отделку.

Прочная связь между материалами в деревообрабатывающем проекте очень важна. Дюбельные соединения, учитывая их более прочные характеристики по сравнению с шурупами и гвоздями, идеально подходят для прочного соединения двух деревянных материалов. Они также вряд ли легко сломаются или развалятся, учитывая их прочность.

Штифтовые соединения используются в большинстве проектов деревообработки, поскольку они эффективно служат своей цели. Они используют деревянный колышек для крепления досок, которые будут использоваться в проекте. При креплении досок следует просверлить отверстия на соединительных концах и вставить дюбели-штифты. Эта техника помогает надежно соединить две доски вместе.

Хотите узнать о Как просверлить отверстие под дюбель без приспособления?  Пожалуйста, прочитайте нашу статью на эту тему по этой ссылке здесь https://topwoodworkingadvice. com/how-to-drill-a-dowel-hole-without-a-jig/

Использование дюбельного соединения

• Обеспечение дополнительной прочности

Соединения на дюбелях могут обеспечить поддержку и дополнительную прочность благодаря их высокой прочности. Они эффективно добавляют дополнительную поддержку угловым и стыковым соединениям в деревообрабатывающем проекте, чтобы помочь с более высокими весовыми нагрузками на ваш проект.

Стыки можно легко укрепить двумя способами. Первый заключается в сверлении отверстий на концах стыков с последующим вставлением в отверстия концов приклеенных дюбелей. Добавление дюбелей сильно влияет на прочность и стабильность соединений.

• В качестве альтернативы фальцевым соединениям

Иногда при выполнении работ по дереву вместо дюбельных соединений используются фасонные соединения.

Соединение на дюбелях прочнее, чем соединения бисквитом, и занимает меньше места. При использовании бисквитных соединений используемый материал может легко набухать, вызывая вздутие, чего не происходит с соединениями на дюбелях.

• Изготовление соединительных штифтов

Известно, что дюбельные соединения обеспечивают дополнительную прочность соединяемых материалов или деталей. Соединения на дюбелях уникальны тем, что создают соединения, которые могут выдерживать различные действия и силы растяжения и скручивания.

В зависимости от различных ситуаций добавление дюбелей очень просто по сравнению с ласточкиным хвостом. Он не только служит лучшей альтернативой этим типам соединений, но и обеспечивает их максимальную прочность.

• Сохранение положения и выравнивание

Во время работ по дереву чаще всего требуется зажимать и склеивать различные детали и материалы. Зажим и склеивание выполняются для обеспечения устойчивости всего компонента. Правда в том, что эти два действия чаще всего вызывают неправильное выравнивание суставов.

Деревянные дюбели — это средство, с помощью которого можно добиться точного выравнивания и правильного позиционирования. Они позволяют надежно зафиксировать суставы в правильном положении и с правильным выравниванием.

Техника столярных работ с дюбелями и советы

https://youtu.be/AVqI9lGepjsВидео не может быть загружено, так как отключен JavaScript: Техника столярных работ с дюбелями и советы | Деревообработка (https://youtu.be/AVqI9lGepjs)

Подпишитесь, чтобы сделать что-нибудь на Youtube

Деревообработка Шутка:

Когда Джордж пошел к врачу по поводу отсутствия драйва и того, насколько он замедлился за эти годы, серия тестов ничего не выявила.

Наконец, он попросил доктора дать ему это на простом английском языке.

— Ну, Джордж, — сказал док. «Чистая правда в том, что с тобой все в порядке. Проще говоря, ты такой же ленивый, как грех».

Джордж обдумывал это больше минуты.

— Итак, док, — сказал он. «Я должен кое-что сказать жене, и это должно звучать по-медицински. Есть ли шанс, что ты сможешь перевести для меня «ленивый как грех» на простую латынь?

Recent Posts

ссылка на Можно ли наносить полиуретан на кипяченое льняное масло?

Можно ли нанести полиуретан на кипяченое льняное масло?

Когда дело доходит до защиты вашей деревянной мебели, у вас есть много вариантов. Можно использовать герметик, воск или лак. Одним из самых популярных вариантов является вареное льняное масло. Это натуральное, долговечное и…

Продолжить чтение

ссылка на Сколько слоев масла Butcher Block Oil следует использовать?

Сколько слоев масла Butcher Block Oil следует использовать?

Масло для разделочных блоков — это тип отделки древесины для защиты и герметизации столешниц разделочных блоков. Он доступен как в натуральном, так и в синтетическом вариантах. Натуральный сорт получают из растительных масел, а…

Продолжить чтение

Шпоночное соединение — Шпоночное соединение | Craftsmanspace

Перейти к основному содержанию

1. Дом
2. Знания
3. Соединения по дереву
4. Стыковые соединения
5. Шпунтовое соединение — дюбельное соединение

Шпонки представляют собой круглые деревянные штифты небольшого диаметра, используемые для усиления (армирования) стыкового соединения.

№

Их можно купить в готовом виде и использовать вместо гвоздей или шурупов, или вместо долбления, соединения в виде ласточкиного хвоста и т. д. Их следует обмакнуть в клей и вбить с натягом в отверстия, сделанные для их приема. Шканты могут быть изготовлены на верстаке рубанком, а могут быть выточены. При строгании они улучшатся в сечении, если прогнать их через круглое отверстие в куске стали. Они поставляются торговлей, всех обычных диаметров и  длин.

Хотя это соединение очень простое по конструкции, его непросто изготовить; и прежде чем новичок применит его на какой-либо практической работе, он должен испытать его на двух кусках пиломатериала. При маркировке центров отверстий и их растачивании необходима предельная точность, если желательны удовлетворительные результаты.

По сравнению с врезным соединением, при использовании на обычных дверях дюбель не так удобен, как врезной, потому что шип проходит через стойку, а клей, собираясь в стыке по мере соединения деталей, образует более прочное соединение там, чем на конце шипа снаружи стойки; поэтому, когда плитка сжимается, она обычно удерживается в стыке, а ее внешний край тянется к стыку, позволяя концу шипа выступать за пределы плитки на величину усадки. В двери с дюбелями стык, вероятно, открылся бы. Если дверь, открытая атмосферным воздействиям, правильно заколочена, она будет стоять лучше, чем врезная дверь, в которой шип проходит через перекладину, так как в последнем случае влага быстро проникнет в конец шипа, и дверь будет быстро разрушена. Врезки наружной двери должны быть типа «глухих» или «лисьих клиньев», так как таким образом конец шипа защищен от непогоды.

При использовании на мебели и других работах, устанавливаемых в теплых цехах, и при изготовлении из тщательно высушенных пиломатериалов правильно выполненное соединение с помощью штифтов вполне удовлетворительно.

Соединение дюбелями

Выровняйте поверхности блоков до идеальной ровности, проверьте их, приведя поверхности в соприкосновение, и обратите внимание, соприкасаются ли они со всех сторон. Штифтовое соединение является слабым соединением, и, если поверхности не плоские и не находятся в тесном контакте, штифты не помогут скрепить детали вместе.

Новичок часто делает ошибку, оставляя небольшую погрешность при подгонке и ожидая, что зажимы сожмут края вместе. На самом деле это можно сделать с мягкой древесиной; но такая коррекция носит временный характер, и больной сустав обязательно раскроется позже, после снятия зажимов.

Маркировка для дюбелей

Способ 1.

Основное применение этого метода – забивка дюбелей в стыках широкой доски.

1. Поместите две детали точно в те относительные положения, которые они должны занимать постоянно.
2. Сделайте отметку карандашом поперек соединения на лицевых сторонах обеих частей одновременно, как в АА.
3. Карандашом или ножом подровняйте оба края соединения по меткам, как на ВВ.
4. Острым калибром сделайте отметку С, пересекающую ВВ. Пересечение этих двух линий дает центр отверстия.
5. Используйте шило для прокалывания, чтобы сделать небольшое отверстие в вышеописанной точке, чтобы сверло вошло точно, так как в противном случае оно может войти немного в одну сторону от пересечения или следовать за волокнами.

Метод 2.

Этот метод маркировки дюбелей иногда используется, когда невозможно использовать метод 1, например, при забивке дюбелей неправильной формы.

1. Вставьте небольшие стержни прямо в конец детали A.
2. Отрежьте головки гвоздей на расстоянии 3–4 мм от дерева.
3. Придвиньте деталь B к A, следя за тем, чтобы внешние стороны находились в правильном положении друг к другу, и приложите достаточное усилие, чтобы штифты оставили отпечатки на конце детали B. Это центры отверстий для дюбелей.
4. Вытащите скобы из детали А; сделанные таким образом отверстия являются центрами отверстий для дюбелей в этой детали.

Метод 3.

Если необходимо скрепить нестандартные формы или сделать несколько одинаковых соединений, этот метод не даст хороших результатов и сэкономит много времени, но детали точно так же будут взаимозаменяемы.

Сделать храм из картона; или, если он будет использоваться на неопределенный срок, из стали и проткните в нем маленькие отверстия в положении, которое будет обозначать точные центры желаемых дюбелей, как в A. Поместите темпл на конец детали B, с уголком С дужки на С детали В и заподлицо с лицевой стороной; шилом отметить через отверстия шаблона центры дюбелей 1,2. Поместите D шаблона на край детали F и заподлицо с лицевой стороной, чтобы точно совпасть с D детали F. Через отверстия A шаблона отметьте 1,2 на краю детали F. этот метод широко используется при работе с крупными или неправильной формой всех видов, поскольку он позволяет выполнять точную работу и не требует никаких инструментов, кроме шаблона и шила.

Способ 4.

Поместите доски, которые необходимо прибить, в тиски, лицевой стороной наружу и выровняйте соединенные края. Проложите квадратные линии по двум краям с помощью ножа и попробуйте квадрат в точках, где вы хотите разместить дюбеля. Установите калибр примерно на половину толщины готовой доски и измерьте с лицевой стороны поперек линий ножей. В полученных крестовинах просверливают отверстия того же диаметра, что и у дюбеля.

Способ 5

Еще один способ заключается в том, что на поздних дюбелях наносятся маркеры (центры дюбелей). Имея различные размеры с точно расположенными центрами, можно сэкономить время по сравнению с только что описанными методами. Чтобы использовать этот маркер, просверлите отверстия в одном из элементов, вставьте маркеры соответствующего размера и затем прижмите этот элемент ко второму элементу.

Штифты подготавливаются следующим образом

Лучше всего это делать на токарном станке; но если в магазине нет токарного станка, их можно сделать своими руками. Сначала подготавливается квадратная палочка. Это округляется рубанком блока, поворачивая палку левой рукой и строгая правой рукой, пока не будет округлена половина ее длины. Затем часть переворачивается, а другая половина округляется. В связи с этой работой лучше всего сначала попробовать штифт, просверлив в куске пиломатериала отверстие нужного размера. Округлая палочка должна плотно прилегать при легком вождении. Когда закончите, палка нарезается на нужные длины, а концы слегка скошены, чтобы они входили в отверстия без заклинивания.

Приспособление, называемое дюбельной пластиной, часто используется для изготовления дюбельных штифтов и очень полезно. Он состоит из стальной пластины с просверленными в ней отверстиями разного размера. Края отверстий зенкованы, так что они имеют острую кромку на одной стороне пластины. Дюбель частично закругляется и затем вставляется в отверстие в пластине. Края стальной пластины соскребают остатки отходов и делают дюбель круглым.

Приклеивание дюбелей

Перед склеиванием работу следует подогнать, так как вносить изменения после начала склеивания очень неудобно. Если детали подошли точно, разберите соединение, обклейте внутреннюю часть одного из отверстий маленькой палочкой, окуните один конец дюбеля в клей и вбейте на место. Сотрите лишний клей и повторите процесс с каждым дюбелем в этой половине соединения. Оставьте сохнуть. Затем убедитесь, что на штифтах или на поверхностях соединения нет затвердевшего клея, и вклейте их, как и раньше, в другую деталь, на этот раз нанеся клей на плоские поверхности, которые должны соединиться. Закрепите все крепко и дайте высохнуть.

Он должен быть зажат в точках на расстоянии около 150 мм друг от друга. Зажимы должны тянуть равномерно и не сгибать доски в стороны. Этого можно избежать, надев хомуты поочередно то с одной, то с другой стороны.

Нецелесообразно использовать дюбель длиннее, чем это необходимо; один, простирающийся от 20 мм до 30 мм с каждой стороны соединения, будет держаться так же, как и другой, достигающий края боковой древесины, по той причине, что древесина между соединением и концом дюбеля будет сжиматься, и чем длиннее дюбель , тем больше ширина древесины должна быть затронута. Иногда может потребоваться более длинный штифт в широком перекладине двери, чтобы придать достаточную прочность, чтобы противостоять ударам, которые получает дверь. Штифт должен быть на 1-3 мм короче, чем общая глубина отверстий, в которые он должен входить, и должен быть достаточно свободным, чтобы его можно было вставить пальцами, но не настолько свободным, чтобы выпадать или дребезжать. Концы дюбеля должны быть скошены. Это позволяет вытолкнуть часть клея между дюбелем и стенкой отверстия, а не полностью протолкнуть его до конца дюбеля, что было бы в результате, если бы дюбель имел квадратный конец; если бы дюбель не был слишком ослаблен, в этом случае он не имел бы полной прочности, поскольку соединение не было бы деревом с деревом.

При сверлении отверстий под дюбели многие рабочие используют одну из многих форм упоров, представленных на рынке, чтобы обеспечить одинаковую глубину всех отверстий. Это единообразие необходимо, иначе дюбели придется нарезать на разную длину, что потребует осторожности и времени, чтобы расположить их в нужных отверстиях во время склеивания стыка, когда дорога каждая секунда времени.

Шканты обычно изготавливаются из твердой, прочной древесины, например клена или березы.
