Длина арматуры: стандарт по ГОСТ, максимальный и минимальный размер стальных и композитных стержней

Вес арматуры, таблица веса (масса) за 1 метр арматуры

‘+
‘

‘+
‘{{n}}’ +
‘{{o}}’ +
‘{{t}}’ +
‘

‘+
‘

При проведении строительно-монтажных работ расчет массы металлических изделий крайне важен, поскольку он позволяет оценить итоговые параметры возводимых конструкций и определить стоимость материала (для этого берется вес арматуры 10 мм за метр). Для проведения подсчетов можно использовать специальные таблицы, в которых указаны параметры прутков и их расчетная масса, а также популярные онлайн-калькуляторы, для применения которых нужно знать точные данные о технических характеристиках металлопроката.

Зная точную массу прокатных материалов, вы сможете существенно сэкономить, правильно подобрав транспортное средство для их транспортировки. Если вы не уверены, что сможете правильно произвести расчеты, в компании «Региональный Дом Металла» помогут узнать вес арматуры 12 мм за метр с предельной точностью, поскольку рассчитают его по специальной формуле. Посмотреть доступные виды арматуры для фундамента.

Таблица веса арматуры

Узнать, какую массу имеет изделие – арматура 12 вес 1 метра, можно из таблиц, в которых указываются:

•
  масса одного погонного м изделия;
•
  количество метров проката в одной тонне;
•
  диаметр  проката в миллиметрах;
•
  площадь сечения прутков в сантиметрах квадратных;
•
  класс стали, используемой в производстве.

В большинстве случаев, используя таблицу, вы сможете найти искомую величину. Если же определить вес арматуры 16 мм за метр таблица не помогла, можно прибегнуть к использованию онлайн-калькулятора по размеру для проведения расчетов. Для его применения необходимо знать следующие параметры: диаметр проката, длину прутков и их количество. Калькулятор посчитает массу общую и для одного стержня, общую длину прутков, объем в кубометрах. Существуют также калькуляторы, которые основываются на справочных данных при подсчете. Чтобы воспользоваться ими, нужно знать ГОСТ, по которому изготовлен прокат, материал изготовления и сортамент (наименование проката). Существуют так же товары, для которых данный инструмент не пригоден, один из таких продуктов — сетка кладочная, страницу которой можно найти тут.

Масса арматуры

Что же делать, если под рукой нет онлайн-калькулятора, а данным таблиц в интернете вы не очень доверяете? Все просто – определить вес арматуры 8 мм за метр вы можете самостоятельно, воспользовавшись самым обычным калькулятором. Чтобы узнать массу погонного метра металлопроката, нужно определить общую длину прутков, а затем умножить удельную массу погонного метра изделия на количество метров. Для расчета используется формула: 1 м х (3,14 х D x D/4). Произведя действия в скобках, получим геометрическую площадь круга с заданным диаметром. Не нашли что искали? Возможно вам будет интересна страница с затворами трубопроводными, найти которую можно тут: https://rdmetall.ru/truboprovodnaya-armatura/zatvory/.

Таким образом, вес погонного метра арматуры получаем, умножив объем на удельную массу изделия, равную 7850 килограмм на кубометр. Пример вычислений для одного м прутка диаметром 8 миллиметров. Объем металла: 1 м х (3,14 х 0,008 м х 0,008 м/4) = 0,00005024. Удельная масса: 0,00005024 кубометр х 7850 килограмм на кубометр = 0,394384 килограмма. В формулу можно подставлять любое значение D, и получать точные данные по любому металлопрокату, что позволит определить стоимость конструкций для строительства.

➨ Как правильно измерить монтажную длину фланцевой запорной арматуры — Armashop.ua

11 августа 2021

Часто во время ремонта трубопровода либо при обновлении всей системы возникает необходимость в замене старого запорного устройства на новое.

В этой ситуации пользователь сталкивается с проблемой по замеру строительной длины устройства, а также с вопросом «учитывать ли толщину фланцев при замере длины?».

В этой статье мы постарались подробно ответить на вопрос как измерить монтажную длину для:

• шарового крана;
• вентиля;
• клапана;
• фильтра;
• задвижки.

Также добавили таблицы со стандартными размерами длины.

Как измерить монтажную длину крана шарового

Замер длины для монтажа крана шарового фланцевого производят с учетом присоединительных фланцев. Для небольших диаметров это удобно делать штангенциркулем, он как раз захватывает размер от торца до торца. Также лего определить размер межфланцевого крана.

Для больших диаметров, например, от Ду 50, Ду 80, Ду 100 и выше, придется использовать рулетку, т.к. ширины штангенциркуля уже не хватает.

При этом важно учитывать высоту «зеркала» фланца (поверхность фланца для уплотнительных прокладок), т. е. мерять по самым крайним точкам (см. фото).

Важный момент: При монтаже шаровых кранов крупных диаметров необходимо учитывать длину ручки-рычага. Поэтому ее надо измерить заранее, иначе при установке получится так, что рычаг значительно выступает за отведенное под монтаж пространство, либо упирается в стену, либо в соседнее устройство и т.п.

Обычно все эти габаритные размеры указываются в техническом каталоге от производителя либо в паспорте изделия.

Для удобства пользователей на нашем сайте armashop.ua мы специально добавляем в описание товаров PDF-файлы со всеми техническими характеристиками от производителей.

Как измерить монтажную длину вентиля

Аналогичные замеры проводим для фланцевых вентилей. Меряем расстояние от торца до торца с учетом «зеркала» фланца.

Для больших диаметров используем рулетку.

Перед монтажом вентиля на трубопровод необходимо учитывать то, как он будет установлен и понимать какой шток на выбранном вентиле: выдвижной или невыдвижной.

Чем больше диаметр вентиля, тем больше разница в высоте между открытым и закрытым положением.

Как измерить монтажную длину обратного клапана

Измеряем длину подъемного обратного клапана вместе с фланцами и с учетом поверхности под уплотнения.

Как измерить монтажную длину фильтра

Как измерить монтажную длину задвижки

Монтажный размер задвижки замеряем аналогично предыдущим устройствам.

При замене или установке новой задвижки также важно учитывать ее высоту, потому что задвижки бывают с выдвижным и невыдвижным шпинделем.

Выдвижной шпиндель увеличивает общую высоту задвижки в открытом состоянии, соответственно этот фактор необходимо учитывать во время замеров габаритов задвижки и во время распределения места под монтаж.

Таблицы со стандартными размерами

Ниже приводятся сравнительные таблицы со стандартными значениями монтажной длины самых распространенных в Украине запорных устройств европейских и советских производителей.

Таблица 1. Вентили фланцевые чугунные

Таблица 2.

Вентили фланцевые стальные

У стальных фланцевых вентилей монтажная длина одинакова.

Таблица 3.

Вентили муфтовые чугунные

Таблица 4. Краны шаровые фланцевые

DN	Монтажная длина, мм
	11с67п	11с41п	Interval КШФ. ПП	Interval КШФ.СП	Zetkama 565	Ayvaz TGV-25
15	—	—	120	120	115	—
20	—	—	140	120	120	—
25	—	—	140	140	125	—
32	—	—	165	140	130	—
40	—	—	290	165	140	140
50	178	180	180	180	150	150
65	190	190	300	200	170	170
80	210	210	210	210	180	180
100	230	230	230	230	190	190
125	254	255	380	350	200	325
150	280	280	410	380	210	350
200	330	330	530	450	400	400
250	—	540	750	530	450	—
300	—	610	750	750	—	—
350	—	685	990	750	—	—
400	—	760	990	880	—	—
500	—	—	1017	990	—	—

Таблица 5.

Задвижки стальные

Таблица 6.

Задвижки чугунные

Таблица 7.

Клапаны обратные подъемные

Для подбора запорного устройства переходите в наш каталог или обращайтесь к нашим специалистам через раздел Контакты.

Поделиться

Твитнуть

Pinterest

Telegram

Viber

Поделится

Расчёт арматуры, рассчитать арматуру, таблица расчёта арматуры -Статьи

Армирование фундамента

Посредством несущей способности почвы и расчетных нагрузок определяется размер и тип фундамента.

Расчет арматуры для выполнения армирования плитного фундамента

Для данных целей оптимально использовать арматуру, имеющую ребристую поверхность. Поэтому идеально подойдет арматура класса А3, диаметр которой составляет свыше 10 мм. Как показывает практика, чем больше будет диаметр арматуры, тем крепче фундаментальная основа. Толщина прутка в первую очередь зависит от типа почвы и веса жилого строения. Когда грунт достаточно плотный, то фундамент будет деформироваться значительно меньше.

Чем тяжелее возведенный дом, тем соответственно будет больше нагрузка на фундамент, поэтому при возведении основы важно учитывать каждую специфичную деталь, чтобы в итоге фундаментная основа была прочной и устойчивой к небольшим земным подвижкам.

Если Вы возводите каркасный, деревянный либо щитовой дом на почве, которая отличается хорошей несущей способностью, то специалисты рекомендуют применять арматуру диаметром также 10 мм. Когда строится тяжелый дом на плитном фундаменте, то задействуются арматурные прутья, диаметр которых составляет от 14 до 16 мм.

На практике арматурный каркас выполняется с шагом сетки в 20см. Жилой дом, размером 8м х 10м необходимо уложить:

(8/0,2+1) + (10/0,2+1) = 41 (прутки по 6 м) + 51 (прутки по 10 м) = 92 прутка.

Плитный фундамент состоит из 2-х поясов армирования:

1.​ Верхний.

2.​ Нижний.

Именно по этой причине общее количество прутков удваивается. Соответственно получается:

92*2 = 184 прутка, в том числе 82 прутка по 6м и 102 прутка по 10м.

Итого: 82*6+102*10 = 1 512м арматуры.

Верхняя сетка соединяется с нижней. Такое соединение должно быть выполнено в каждом пересечении продольных прутков арматуры с поперечными. Количество соединений составит:

41*51 = 2 091 шт.

При толщине плиты в 20см. расстояние каркаса до поверхности плиты составит 5см. Для соединения необходимы арматурные прутки, длина которых равна 20-5-5 = 10см. либо 0,1м. Итоговая длина прутков для соединения:

2 091*0,1 = 209,10 м.

Общее количество арматуры на плитный фундамент составляет:

1 512+209,10 = 1 721,10 м.

Расчет необходимого количества вязальной проволоки

При каждом пересечении прутков будет 2 вязки арматуры:

• ​ соединение продольного прутка с поперечным;
•  вторая вязка с вертикальным прутком.

Количество соединений в верхнем поясе:

41*51 = 2 091шт.

В нижнем поясе будет аналогичное количество соединений.

Итоговый показатель соединений составит:

2 091*2 = 4 182шт.

Для каждой вязки арматуры понадобится вязальная проволока, которая будет сложена вдвое и иметь длину 15см. либо 30см. чистой длины.

Итоговое количество вязальной проволоки равняется числу соединений, которое умножается на число вязок, в каждом соединении умноженное на длину проволоки на одну вязку:

4 182*2*0,3 = 2 509,20

Расчет требуемого количества арматуры с целью проведения армирования ленточного фундамента

На практике плитный фундамент подвержен большему изгибу нежели ленточный. По этой причине при возведении ленточного фундамента применяется арматура меньшего диаметра. Если строится малоэтажный дом, то оптимально применять арматурные прутья, диаметр которых составляет от 10 до 12мм, иногда этот показатель равен 14мм.

При армировании ленточного фундамента применяются 2 пояса: продольные прутья арматуры укладываются на расстоянии 5см. от поверхности фундамента в его нижней и верхней части. Данное действие выполняется независимо от высоты ленточного основания. Так как продольные прутки несут всю нагрузку, оказываемую на фундамент, рационально использовать ребристую арматуру класса А3.

Вертикальные и поперечные прутки армирующего класса ленточного фундамента несут значительно меньшую нагрузку, поэтому лучше применять гладкую арматуру класса А1. Если ширина ленточного фундамента составляет 40см., то достаточно воспользоваться 4-мя продольными прутками, соответственно 2 снизу и 2 сверху. Когда ситуация предполагает строительство дома на подвижном грунте, либо при условии большей ширины фундамента, правильно применить 3-4 продольных прутка в каждом поясе.

Длина ленточного фундамента жилого дома 8м*10м с 2-мя внутренними стенами будет равняться:

8+10+8+10+8+10 = 54м.

При ширине фундаментного основания в 60см и армировании в 6 продольных ребристых прутьев, их длина составит:

54*6 = 324м.

При ситуации если вертикальные и поперечные прутья устанавливаются с шагом в 0,5м, ширина фундамента – 60см, высота 190см и отступы прутков каркаса по 5см от поверхности основания, то длина гладкой арматуры, диаметром 6мм на каждое соединение составит:

(60-5-5)*2+(190-5-5)*3 = 640см (6,4м)

Итого соединений будет:

48/0,5+1 = 97шт.

Соответственно на них потребуется арматуры:

97*6,4 = 620,80 м.

Каждое из соединений имеет 6 пересечений для вязки арматуры и требует использования 12 кусков вязальной проволоки. Длина проволоки, исходя из расчета на одну связку — составляет 30см. Общий расход такой проволоки на каркас ленточного фундаментного основания:

0,3м*12*97 = 349,20м.

Расчет количества арматуры для столбчатого фундамента

В процессе армирования столбиков фундаментного основания желательно применять арматуру, диаметр которой составляет 10-12мм. Горизонтальные прутья (из гладкой арматуры, диаметр которой равен 6мм) предназначены для связки вертикальных, с целью получения единого каркаса. Вертикальные прутки делаются из ребристой арматуры класса А3.

Чаще всего армирующий каркас столбика выполняется с использованием 2-6 прутков, длиной, которая равна высоте столба. Прутки распределяются равномерно внутри столба. Вертикальные прутья связываются по высоте столба на расстоянии 40-50см. Когда планируется армирование столбика, длиной 2м и диаметром 40см, то можно остановиться на использовании 4-х арматурных прутков, диаметром 12мм, которые будут располагаться друг от друга на расстоянии 20см. Прутья перевязываются гладкой арматурой, диаметр которой составляет 6мм в 4-х местах.

Расход ребристой арматуры на вертикальные прутья 2м*4 = 8м. Расход гладкой арматуры составит 0,2*4*4 = 3,2м. Соответственно, для 48 столбиков необходимо гладкой арматуры в количестве 3,2м*48 = 153,60м, ребристой — 8м*48 = 384м. К 4-м вертикальным пруткам в столбике крепится 4 горизонтальных. Для связки таких прутков понадобится:

0,3м*4*4 = 4,8м вязальной проволоки.

Для всего фундаментного основания, состоящего из 48 столбов необходимо:

4,8м*48 = 230,40 м проволоки.

Ассортимент и стоимость арматуры — прайс-лист компании

org/BreadcrumbList»>
• Главная
• Цены

Прайс на арматуру в формате xlsx

Широкий ассортимент
Арматура в наличии и под заказ

Напрямую со склада
3 собственных металлобазы

Арматура 12 А3 А500С 11700 в наличии по цене от 54990 руб за тонну

Арматура 12 А3 А500С 11700 в наличии по цене от 54990 руб за тонну | Компания МЕТАЛЛСЕРВИС

•





  55 490 ₽ руб/т


  Отгрузка: Карачарово


  53,31 ₽ — цена за погонный метр (м)









•





  55 490 ₽ руб/т


  Отгрузка: Очаково


  53,31 ₽ — цена за погонный метр (м)









•





  55 490 ₽ руб/т


  Отгрузка: Капотня


  53,31 ₽ — цена за погонный метр (м)









•





  55 490 ₽ руб/т


  Отгрузка: Балашиха


  53,31 ₽ — цена за погонный метр (м)









•





  55 490 ₽ руб/т


  Отгрузка: Электроугли


  53,31 ₽ — цена за погонный метр (м)









•





  55 490 ₽ руб/т


  Отгрузка: Лобня


  53,31 ₽ — цена за погонный метр (м)





В наличии:

• Карачарово
• Очаково
• Капотня
• Балашиха
• Электроугли
• Лобня

Авторизация

Напомнить пароль

Зарегистрироваться

Выберите город

• Москва
• Санкт-Петербург
• Нижний Новгород
• Самара
• Пенза
• Балаково
• Чебоксары
• Брянск
• Курск
• Белгород
• Ростов-на-Дону
• Таганрог
• Краснодар
• Пермь
• Екатеринбург
• Челябинск
• Уфа
• Новосибирск
• Барнаул
• Хабаровск
• Минск

Выберите город

• Москва
• Санкт-Петербург
• Нижний Новгород
• Самара
• Пенза
• Балаково
• Чебоксары
• Брянск
• Курск
• Белгород
• Ростов-на-Дону
• Таганрог
• Краснодар
• Пермь
• Екатеринбург
• Челябинск
• Уфа
• Новосибирск
• Барнаул
• Хабаровск

Стеклопластиковая арматура диаметром 12 мм

Ключевыми плюсами, благодаря которым композитный материал вытесняет металл, являются:

Среди недостатков стеклопластиковой арматуры можно выделить отсутствие пластичности, что влечет за собой невозможность изгиба прута диаметром 12 мм на строительной площадке. Композитный материал не рекомендуется пилить без специальных средств защиты, так как в процессе образуется мельчайшая пыль, которая может повредить глаза и органы дыхания. Немаловажно, что использование композита в серьезных проектах требует тщательного расчета, поскольку материал обладает низкой жесткостью.

Несмотря на несущественные минусы, спектр применения стеклопластиковой арматуры 12 мм расширяется еще и за счет выгодной цены. Покупатель может сэкономить не только на материале, но и на его доставке, а также монтаже.

Прутки в транспортных пачках

Длина стандартного прутка*, м. — 6;

Вес стандартного прутка, кг. — 0.282;

Число прутков в пачке, шт. — 50;

Длина арматуры в пачке, м.— 300;

Вес пачки, кг. — 15;

Прутки в транспортных пачках

Длина стандартного прутка*, м. — 6;

Вес стандартного прутка, кг. — 0.45;

Число прутков в пачке, шт. — 50;

Длина арматуры в пачке, м. — 300;

Вес пачки, кг. — 24;

Прутки в транспортных пачках

Длина стандартного прутка*, м. — 6;

Вес стандартного прутка, кг. — 0.75;

Число прутков в пачке, шт. — 25;

Длина арматуры в пачке, м. — 150;

Вес пачки, кг. — 24;

Прутки в транспортных пачках

Длина стандартного прутка*, м. — 6;

Вес стандартного прутка, кг. — 1.014;

Число прутков в пачке, шт. — 25;

Длина арматуры в пачке, м. — 150;

Вес пачки, кг. — 32.25;

Прутки в транспортных пачках

Длина стандартного прутка*, м. — 6;

Вес стандартного прутка, кг. — 1.476;

Число прутков в пачке, шт. — 25;

Длина арматуры в пачке, м. — 150;

Вес пачки, кг. — 36.9;

Прутки в транспортных пачках

Длина стандартного прутка*, м. — 6;

Вес стандартного прутка, кг. — 2.64;

Число прутков в пачке, шт. — 25;

Длина арматуры в пачке, м. — 150;

Вес пачки, кг. — 66;

Прутки в транспортных пачках

Длина стандартного прутка*, м. — 6;

Вес стандартного прутка, кг. — 3.48;

Число прутков в пачке, шт. — 25;

Длина арматуры в пачке, м. — 150;

Вес пачки, кг. — 87;

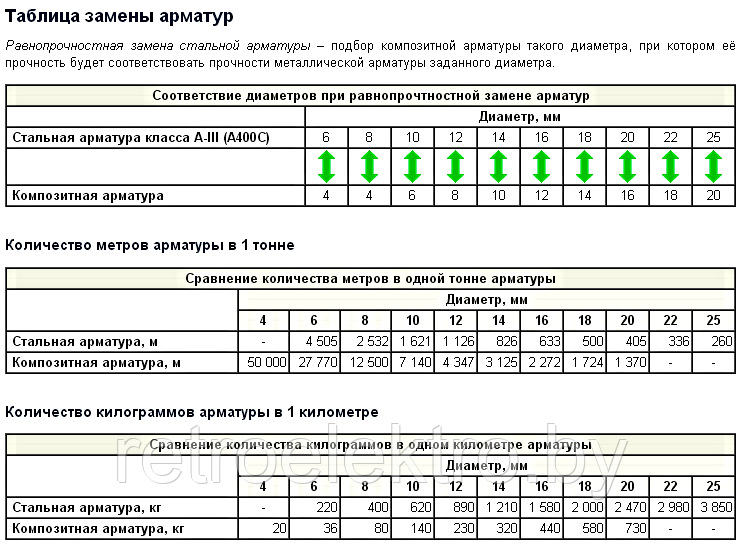

Характеристика	Металлическая арматура А3 (А400С)	Арматура композитная полимерная
Предел прочности при растяжении, (Мпа)	бр = 355 бв = 390	бр = 1100 бв = 1250
Модуль упругости, (Мпа)	Ер = 200 000	Ер = 64 000
Плотность, (г/см3)	р = 7. 8	р = 2.1
Коррозийная стойкость	низкая	высокоя
Электропроводность	электропроводна	диэлектрик
Коэффициент теплопроводности, (Вт(М*С))	58	0.427
Коэффициент линейного расширения, (10-6м/(моС))	13-15	9-12
Характер разрушения	Кривая линия с площадкой текучести под нагрузкой	упруго-линейная зависимость вплоть до разрушения
Относительное удлинение при нагрузке в 355 Мпа, (%)	0.178	0.555
Относительное удлинение при нагрузке в 1100 Мпа, (%)	14 (разрыв при 590 Мпа)	1.72

Чтобы приобрести стеклопластиковую арматуру 12 мм от производителя, позвоните в компанию «Строительные технологии «Русь». Продукция доставляется клиентам из Екатеринбурга и соседних городов на собственном транспорте предприятия.

Калькулятор длины развертывания арматуры

в соответствии с ACI 318 — Structural Calc

Калькулятор длины развертки арматуры в соответствии с ACI 318 — Structural Calc

перейти к содержанию

Категории Железобетон,
Веб-расчеты

Удобный онлайн-инструмент для быстрого расчета выработки арматуры.
длина кода ACI в метрических единицах СИ.

12 января 2023 г. 2 декабря 2020 г. по
CCStruct

Этот онлайн-инструмент позволяет рассчитать натяжение и
длина развития сжатия деформированной арматуры
бар.

Ввод:

Метрические единицы СИ
Традиционные единицы США

Диаметр стержня (мм)

f’c (МПа)

fy (МПа)

Тип бетона:

Нормальный вес

Легкий вес

Положение арматурного стержня:

Горизонтальный стержень с более чем
300 мм свежего бетона под нимВсе другие типы положения арматурного стержня

Покрытие арматурного стержня:

Без покрытия С эпоксидным покрытием (крышка <3db или s<6db) С эпоксидным покрытием (все остальные типы)

Расстояние и покрытие удовлетворяют:

Расстояние между стержнями или проводами в свету не менее
db , прозрачная крышка не менее db , и стремена или завязки повсюду
ld не менее кодового минимума

Расстояние между стержнями или проводами в свету не менее
2 db и прозрачная крышка не менее
чем дб

Все остальные случаи

шт. (мм)

Меньшее из расстояний от центра арматурного стержня
до ближайшей бетонной поверхности или половины
межцентровое расстояние между стержнями
разработано

Ктр

40(Atr/sn), можно консервативно принять за
0

Расстояние между стержнями или проводами в свету не менее
2 db и прозрачная крышка не менее
дб

Все остальные случаи

Результат:

Длина анкерного крепления:

Лд =
0,00
Икс
дБ
Ld =
0,00
мм

Длина натяжного соединения внахлестку:

Л =
0,00
Икс
дБ
(Соединение класса B)
L =
0,00 мм
Для соединения класса А используйте ту же длину, что и для анкеровки.

Длина раскрытия сжатия:

Лд =
0,00
Икс
дБ
Ld =
0,00
мм

Длина компрессионного соединения внахлестку:

Л =
0,00
Икс
дб
л =
0,00
мм

Используемые определяющие факторы:

√(f’c) =
0,00
МПа
λ =
1,00
Ψt = 1,00
Ψe = 1,00
Ψt Ψэ =
1,00
Ψs = N. A.
(cb + Ktr)/db =
N.A.

Стандартная длина захвата:

Стандартный захват 90°

Лдх =
0,00
Икс
дб
Lдх =
0,00
мм
г =
0,00
Икс
дБ
«=»
0,00
мм
с =
0,00
мм
доб =
0,00
мм
ч =
0,00
мм

Стандартный крюк 180°

Лдх =
0,00
Икс
дб
Lдх =
0,00
мм
г =
0,00
Икс
дБ
«=»
0,00
мм
с =
0,00
мм
доб =
0,00
мм
ч =
0,00
мм

Фон:

Описание

Длина развертывания арматурного стержня — это самая короткая заделка
длина, необходимая для полного раскрытия арматурного стержня.
предел текучести в бетоне. Эта длина регулируется
прочность бетона и предел текучести арматуры.
Как правило, если бетон слабее или арматура имеет
более высокий предел текучести, большая длина разработки будет
требуется и наоборот. Другие факторы, такие как тип арматуры
покрытие, расстояние, ограничение и положение арматурного стержня
также способствуют определению длины разработки.

Формулы длины разработки, использованные в этом
инструмент расчета основан на положениях ACI 318-14.
Эти формулы не сильно изменились по сравнению с более ранними версиями
такой код, как ACI 318-11 или ACI-318-08, следовательно,
рассчитанные выходные значения совместимы со старыми кодами.

Длина проявления растяжения: упрощенный метод

Этот метод использует раздел 25.4.2.2 ACI 318-14 или раздел
12.2.2 ACI 318-11 или старше. Кодекс учитывает общие
строительные дела.

Таблица ACI 318M-14 25.4.2.2
или Таблица ACI 318M-11
12.2.2

Это положение признает, что многие текущие практические
Варианты построения используют значения интервала и покрытия вместе с
ограничивающая арматура, такая как стремена или связи, которые
привести к значению
(кб + Ктр)/дб не менее 1,5.

Выдержка из ACI 318M-14 R25.4.2.2

Длина развития напряжения: подробный метод

Этот метод использует раздел 25.4.2.3 ACI 318-14 или раздел
12.2.3 ACI 318-11 или старше. Во многих ситуациях вы бы
получить меньшую длину развития растяжения с помощью
подробный метод.

ACI 318M-14 Уравнение 25.4.2.3a
или ACI 318M-11
Уравнение 12-1

В любом из методов минимальная длина разработки
не менее 300 мм.

Длина раскрытия при сжатии

Длина развития сжатия рассчитывается с использованием
Раздел 25.4.9 ACI 318-14 или Раздел 12.3 ACI 318-11
или старше.

ACI 318M-14, формула 25.4.3.1
или ACI 318M-11, формула
12-1

Минимальная длина развития сжатия должна быть не менее
чем 200мм. Для совместимости со старыми кодами ACI,
Ψr принимается за 1,0. Этот фактор относится к
удержание арматурного стержня и может быть принято как
0,75 при соблюдении определенных условий, указанных в таблице
25.4.9.3 ACI 318-14 (например, если используются спиральные стяжки).

Длина натяжного соединения внахлестку

Строго говоря, длина развития напряжения относится к
длина анкерного крепления , необходимая для развития полной текучести
прочность арматуры, залитой в бетон. С другой
рука, длина соединения — это длина, необходимая для полной передачи
усилие от одного стержня к соседнему стержню.

Для соединений внахлестку класса А необходимая длина натяжения внахлест составляет
равной длине развития растяжения (анкерная
длина). Чтобы классифицировать круг как класс А, он должен соответствовать
обременительные условия, определенные в таблице ниже.

Таблица ACI 318M-14 25.5.2.1
или Таблица ACI 318M-11
Р12.15.2

В наиболее распространенных случаях считается натяжной внахлест.
Класс B. В этом случае необходимая длина соединения внахлест составляет
1,3 x длина развертывания
но не менее 300 мм.

Длина компрессионного соединения внахлестку

Длина компрессионного соединения внахлестку регулируется несколькими
условия следующим образом:

ACI 318M-14 Раздел 25.5.5.1
или ACI 318M-11 Раздел
12.16.1

Минимальная длина компрессионного соединения внахлестку составляет 200 мм.

Притирочные бруски разного диаметра

Если притирочные стержни имеют разный диаметр,
длина стыка принимается как большая из разверток
длина большего стержня или длина соединения меньшего
бар. Как правило, стержни диаметром более 36 мм.
не должны притираться (есть исключения, см. код).

Эти правила применяются как к длине натяжного, так и к компрессионного колена.
вычисление.

Коэффициенты длины разработки

Следующие коэффициенты (коэффициенты модификации)
применимы при определении длин разработки.

Выдержка из таблицы 25.4.2.4
Модификация ACI 318M-14
факторы развития деформированных стержней и деформированных
провода в натяжении

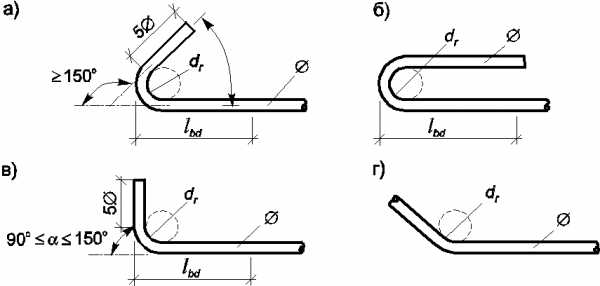

Разработка стандартных крюков на растяжение

Деформированные стержни могут быть эффективно закреплены в бетоне с помощью
укорачивание конца арматурного стержня с помощью 90° или 180° стандарт
крюк, позволяющий арматуре развивать свою полную прочность в
напряжение. ACI 318-14 определяет минимальную геометрию для стандартных
крючки.

Выдержка из ACI 318M-14 Таблица 25.3.1
Стандартный крюк
геометрия для разработки деформированных стержней при растяжении

Длина разработки рассчитывается из максимума:

ACI 318M-14 Раздел 25. 4.3.1
или ACI 318M-11 Раздел
12.5.1 и 12.5.2

Коэффициент Ψe учитывается
учитывать покрытие арматуры (с эпоксидным покрытием или без покрытия), которое
предоставляется в качестве входных данных для пользователя в этом расчете
инструмент. Другие модифицирующие факторы
Ψc и
Ψr относятся к крышке и
наличие сдерживающих связей соответственно. Для простоты,
этот онлайн-калькулятор консервативно предполагает, что эти два
коэффициенты равны 1,0 . Инженер может обратиться к таблице ниже, чтобы решить,
эти модификаторы применимы.

Выдержка из таблицы 25.4.3.2
Модификация ACI 318M-14
факторы развития крючковидных стержней при растяжении

Эта справочная информация является только обзором.
инженер-строитель относится к коду бетона ACI 318-14
для получения подробной информации.

Если вы найдете этот инструмент полезным, вы можете добавить эту страницу в закладки,
нажав CTRL+D для быстрого
расчет длины разработки. Вы также можете получить к нему доступ
на телефоне или планшете с помощью предпочитаемого вами браузера.
Комментарии и предложения приветствуются.

Что такое длина разработки | Расчет согласно IS:456

под редакцией Редакция | Приложения для Android, проектирование балок, проектирование колонн, проектирование перекрытий, проектирование стальных конструкций, ? Структурный дизайн

Чтобы дать вам представление о значении длины проявления, мы проведем простую демонстрацию . Попросите вашего друга подержать ручку или карандаш в сжатом кулаке, а вы попробуйте его вытащить. Вы почувствуете, чем больше длина ручки, которая находится внутри его/ее кулака, тем больше вам нужно приложить усилий, чтобы вытащить ее. Это то, что понятие длины разработки.

Таким образом, длина развертывания может быть определена как длина заделки, необходимая для достижения полной прочности арматуры на растяжение, контролируемая либо выдергиванием, либо раскалыванием. Другими словами, определенная минимальная длина стержня, называемая длиной развертывания, должна быть обеспечена по обе стороны от точки максимального напряжения стали, чтобы предотвратить вытягивание стержня под действием напряжения.

Теперь давайте разберемся с якорем. В случае гладких стержней связь возникает благодаря химической адгезии и механическому трению между сталью и бетоном, но легко разрушается при приложении большой нагрузки. Для предотвращения этого предусмотрено торцевое крепление. Такая балка не разрушится, даже если связь будет разрушена по всей длине, при условии достаточной анкеровки.

Зачем указывать длину разработки?

Напряжение на конце стержня равно нулю; он постепенно нарастает по всей длине за счет связи с окружающим бетоном. Для обеспечения такой длины разработки требуется. Дополнительная длина арматуры поможет передать напряжения, возникающие в стыке, например, в стыках балка-колонна.

Важность L _d заключается в следующем:

• Для предотвращения преждевременного разрушения соединения: Преждевременное разрушение соединения не произойдет, если фактическая длина L равна или превышает Ld.
• Способствовать разрушению при изгибе: Предполагается, что балка разрушается при изгибе или сдвиге, а не при разрушении соединения. Мы поощряем разрушение балок из-за изгиба, потому что это более предсказуемый и контролируемый вид отказа по сравнению с другими типами отказа.
• Для управления механизмом разрушения: В случае соединения мы рассматриваем общий механизм разрушения, а не предельные напряжения, определяющие конструкцию.

Как рассчитать длину разработки согласно IS:456?

В соответствии с пунктом 26.2.1 Индийского кодекса расчетное растяжение или сжатие в любом стержне в любом сечении должно развиваться с каждой стороны сечения на соответствующую длину развертывания, определяемую как:

$$
L_{\mathrm{d}}=\frac{d_b f_{\mathrm{s}}}{4 \tau_{\mathrm{bd}}}
$$

где,

• d _b — номинальный диаметр стержня,
• f _s — напряжение в стержне в рассматриваемом сечении при расчетной нагрузке (для полностью напряженного стержня f _s = 0,87 f _y )
• 69 69 τ _bd — расчетное напряжение сцепления согласно таблице ниже.

Примечание: As Per: 456.0155

• Для деформированного стержня на растяжение: значения τbd можно увеличить на 60 %
• Для стержней на сжатие: значения τbd можно увеличить на 25 % МПа

$$
L_{\mathrm{d}}=\frac{0,136 d_b f_{\mathrm{y}}}{\tau_{\mathrm{bd}}}
$$

Индия и США следуют коды для уменьшения расчетной длины на соотношение (требуется Ast)/(обеспечивается Ast), когда предусмотрено избыточное армирование, чтобы противостоять приложенному моменту в изгибающемся элементе (SP: 24: 1983). где L’ _d — фактическая длина развертывания, а L _d — длина развертывания полностью нагруженных стержней.

Примечание: Нельзя допускать уменьшение на растяжение соединений внахлестку, развитие положительного момента на опорах и развитие усадочной и температурной арматуры. Это также невозможно для армирования в конструкциях, расположенных в регионах с повышенной сейсмической опасностью.

Какова длина развертывания стержней при сжатии?

Реальные характеристики соединения при сжатии требуют исследования. Требуемая длина развертывания короче для стержней при сжатии, чем при растяжении, из-за отсутствия растрескивания при растяжении, и это улучшает эффект торцевой опоры стержней при сжатии. Увеличить значение напряжения сцепления при растяжении на 25 % – согласно нормам IS.

Что такое длина развития связанных стержней?

В ситуациях, когда присутствует большое скопление арматуры, пучки стержней могут сэкономить место и уменьшить заторы для укладки и уплотнения бетона. Связывание стержней в колонне приведет к лучшему расположению и ориентации арматуры для увеличения грузоподъемности колонны, также требуется меньше связей, если стержни колонны связаны. Эквивалентные диаметры прутков в связке приведены в таблице ниже:

Диаметр прутка		Эквивалентный диаметр, мм $$d_{eq} = d_{b} \sqrt{n_b}$$
	Two bar bundle	Three bar bundle	Four bar bundle
12	16.97	20.78	24
16	22.63	27.71	32
20	28.28	34.64	40
22	31.11	38.11	44
25	35.36	43.30	50
28	39.60	48.50	56
32	45. 25	55.43	64

Increased development length для отдельных стержней в связке, будь то растяжение или сжатие, требуется, когда стержни связаны вместе. Дополнительная длина необходима, потому что между стержнями нет бетонного сердечника, обеспечивающего сопротивление скольжению.

Какие факторы влияют на продолжительность развития?

На длину разработки влияют следующие факторы:

• Прочность бетона на сжатие : Прочность бетона может влиять на длину разработки, так как более прочный бетон может выдерживать большие нагрузки и напряжения.
• Тип армирования: Тип стержней, используемых в бетоне, может влиять на длину разработки. Например, деформированные стержни имеют большее сцепление с бетоном, чем гладкие стержни, что может повлиять на длину разработки.
• Прозрачное покрытие арматуры : Толщина бетонного покрытия над арматурой также может влиять на длину развертывания. Большая толщина покрытия может обеспечить большую защиту арматуры.
• Расстояние между центрами арматурных стержней : Расстояние между стержнями может влиять на длину разработки. Более близкое расстояние может обеспечить большую поддержку и стабильность.
• Условия окружающей среды: Воздействие факторов окружающей среды, таких как температура, влажность и воздействие химических веществ, может повлиять на продолжительность проявления.
• Диаметр арматурного стержня : Размер стержня также может влиять на длину разработки. Большие стержни могут выдерживать большие нагрузки и напряжения.
• Тип креплений: Различные типы креплений могут влиять на длину разработки, например, использование крюков, обручей или изогнутых стержней может изменить значение L _d .
• Форма элемента: Форма элемента и его размер также могут влиять на длину разработки.

Выводы:

В заключение, длина развертывания является важным аспектом проектирования стали в строительстве. Коды индийских стандартов (IS) содержат рекомендации по определению требуемой длины развертывания для различных типов стержней и различных типов бетона. Соблюдение руководящих принципов кодов IS имеет решающее значение для обеспечения безопасности и целостности конструкции.

В этом посте вы узнали о следующих ключевых моментах:

• Прочность стержня:  IS 456 предполагает, что для расчета требуемой длины разработки следует использовать полную мощность стержней.
• Стержни на сжатие: Требуемая длина развертки для стержней на сжатие меньше, чем на растяжение.
• Стержни в связке:  Чтобы рассчитать длину развертывания для скрепленных стержней, нам необходимо рассчитать эквивалентный диаметр.
• Напряжение сцепления:  Вы должны увеличить напряжение сцепления на 60 % для деформированных стержней и 25 % для сжатых стержней.
• Соединения внахлестку на растяжение: Не следует допускать никакого уменьшения для соединения внахлест на растяжение, развития положительного момента на опорах и образования усадочного и температурного армирования.
