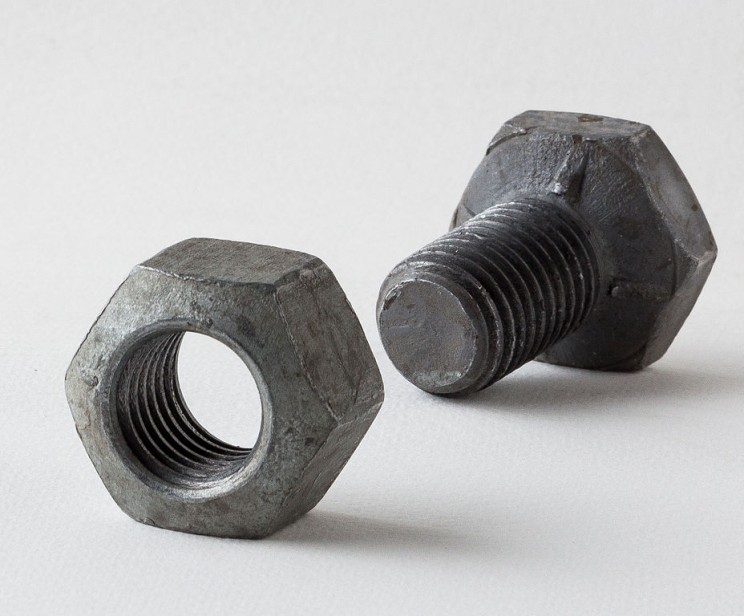

Фото болт и гайка: ⬇ Скачать картинки D0 b1 d0 be d0 bb d1 82 d0 b3 d0 b0 d0 b9 d0 ba d0 b0, стоковые фото D0 b1 d0 be d0 bb d1 82 d0 b3 d0 b0 d0 b9 d0 ba d0 b0 в хорошем качестве

Содержание

Основные типы болтов, винтов, шпилек. Классификация и особенности применения


Основные типы болтов


В соответствии с ГОСТ 27017-86 «Изделия крепежные. Термины и определения» болтом называется крепежное изделие в форме стержня с наружной резьбой на одном конце, с головкой на другом, образующее соединение при помощи гайки или резьбового отверстия в одном из соединяемых изделий. Отметим, что похожее определение в стандарте получает и винт: крепежное изделие для образования соединения или фиксации, выполненное в форме стержня с наружной резьбой на одном конце и конструктивным элементом для передачи крутящего момента на другом.




Полной ясности в вопросе, чем отличается болт от винта, нет до сих пор. Например, иногда признаком болта считают неполную резьбу, хотя существуют болты и с полной резьбой. Если резьба выполнена не по всей длине болта, то диаметр гладкой части стержня примерно такой же, как и диаметр резьбы, измеренный на вершинах ее витков. Но бывают и исключения.





Иногда говорят, что болт должен обязательно иметь шестигранную головку. Но, в то же время, болтами называют изделия с полукруглой и потайной головкой. Рассмотрим наиболее популярные варианты болтов, имеющиеся в ассортименте ЦКИ.





Шестигранная головка производится в нескольких модификациях: основная, с опорным выступом, с буртом, с фланцем.












Болты с шестигранной головкой и основной резьбой разделяют на  болты с полной (DIN 933) и неполной резьбой (DIN 931) и мелким и сверхмелким шагом резьбы (DIN 960 и DIN 961).




Отдельно могут быть выделены болты с шестигранной головкой с увеличенным размером под ключ для высоконагруженных предварительно напряженных резьбовых соединений стальных конструкций DIN 6914.







Болты с уменьшенным размером под ключ отличаются разнообразием исполнений.







Наряду с шестигранными головками болты могут иметь полукруглую головку:






низкую с квадратным подголовком (DIN 603)                                              с усом (DIN 607)





     И потайную головку:






 с усом (DIN 604)                      с высоким и низким квадратным подголовком (DIN 608)







К таким болтам устойчиво применяется определение «мебельный». Отчасти это объясняется тем, что некоторые из них широко применяются при производстве мебели. При этом усы и подголовки препятствуют проворачиванию изделия при сборке.

Примерами болтов называемых по назначению являются «откидной» и «приварной».

У откидного болта DIN 444 вместо привычной головки расположена втулка со сквозным отверстием – её еще называют кольцом. Как  правило, втулка сидит на оси и болт вращается вокруг нее. Толщина кольца и длина резьбы в конструкции могут варьироваться.


Приварной болт вообще мало похож на болт. На месте головы у него расположен маленький цилиндрический выступ. Часто это изделие называют ещё шпилька приварная.



Именно он обеспечивает стыковую сварку болта и основания. Вместо цилиндра с резьбой привариваться могут и другие внешние элементы.

Под формальное наименование «болт» попадают также болты анкерные и призонные.

Анкерные болты предназначены для замуровывания в бетон. Их стержень имеет резьбу на одном конце –  том, который выходит наружу. Форма другого конца может быть разной.









Его задача –  обеспечить максимальное сопротивление вырыву анкера из основания. Поэтому второму концу придают расширяющуюся форму. При установке болта эта часть опускается в шурф и заливается бетоном.

Призонный болт – это болт, диаметр гладкой части стержня которого обеспечивает его установку по посадке без зазора в точно обработанное отверстие. Для этого резьбовая часть исполняется заведомо меньшего диаметра.







«Призонный» болт  DIN 609  — это искаженное «прецизионный», то есть высокой точности. Также в качестве призонных применяются «Болты с шестигранной уменьшенной головкой класса точности А для отверстий из-под развертки. ГОСТ 7817-80».











Технология производства болтов


Наиболее распространенная технология производства болтов представлена на рисунке ниже.
















Классификация винтов


Рассмотрим теперь винты, имеющиеся в ассортименте ЦКИ. Самая большая группа из них – винты общего назначения. Это с ними мы встречаемся ежедневно в быту и на производстве. Все они имеют стержень с полной резьбой (хотя бывают и исключения) и головки различной формы. На головках имеются шлицы или углубления под ключ разного типа.




  • Винт с цилиндрической головкой (на самом деле, слегка скошенной на конус) и прямым шлицем DIN 84.





  • Винт с цилиндрической скругленной головкой и прямым шлицем DIN 85.


  • Винт с полукруглой головкой и шестигранным углублением под ключ ISO 7380.


  • Винт с полукруглой головкой, буртиком и шестигранным углублением под ключ ISO7380 исп. 2.


  • Винт с цилиндрической головкой, со сферой и крестообразным шлицем Pz, Ph DIN 7985.


  • Винт с цилиндрической головкой, со сферой, радиальными отверстиями и прямым шлицем. Пломбировочный, DIN 404.


  • Винт с потайной головкой и прямым шлицем DIN 963.


  • Винт с потайной головкой и крестообразным шлицем DIN 965.


  • Винт с потайной головкой и шестигранным углублением под ключ DIN 7991.


  • Винт с полупотайной головкой и прямым шлицем DIN 964.


  • Винт с полупотайной головкой и крестообразным шлицем DIN 966.


  • Винт с увеличенной плоской цилиндрической головкой и прямым шлицем DIN 921.


  • Винт с полукруглой низкой головкой, с буртом и крестообразным комбинированым шлицем.


  • Винт с цилиндрической головкой и шестигранным углублением под ключ DIN 912.


  • Винт с низкой цилиндрической головкой и шестигранным углублением под ключ DIN 7984.


  • Винт с низкой цилиндрической головкой, шестигранным углублением под ключ и направляющей для ключа DIN 6912.

Другая большая группа винтов – винты установочные.  Название пошло от их назначения. В своем большинстве они предназначены для точной установки и фиксации деталей в механизмах. Для этого на своих концах они имеют различные выступы или углубления.

По ГОСТ 12414-94 (ISO 4753:1999): «Концы болтов, винтов и шпилек. Размеры» предусматриваются следующие концы установочных винтов:







Привод крутящего момента осуществляется следующими элементами:







В сводной таблице представлены реально существующие, наиболее распространённые сочетания головок и концов установочных винтов с указанием стандарта DIN.









Конический
Плоский
Цилиндрический
Засверленный

Прямой шлиц


DIN 553



DIN 551



DIN 417



DIN 438

Шестигранная с углублением под ключ


DIN 914



DIN 913



DIN 915



DIN 916








Мебельные винты представлены двумя изделиями:




  • винтом для мебельных ручек с полукруглой головкой, буртиком и комбинированным шлицем;


  • винтом мебельным с плоской головкой и шестигранным углублением под ключ:




Группа винтов имеет головки в форме крючков и петель разного вида:




  • винт с крючком


  • винт с петлей


  • винт с L-образным крючком


  • винт с крючком спиральным (витым)




Винт-барашек DIN 316 представлен двумя модификациями, отличающимися формой крылышек. Более остроконечные относятся к т.н. «американской» форме.





Классический винт-барашек       «Американская» форма винта-барашка






Резьбонарезающий винт DIN 7516 имеет конец в виде метчика, которым он нарезает метрическую резьбу в предварительно высверленном отверстии.









Что касается головок, то их используется довольно много:




  • АЕ – цилиндрическая головка со сферой и крестообразным шлицем;


  • DЕ – потайная головка с крестообразным шлицем;


  • ЕЕ – полупотайная головка с крестообразным шлицем;


  • А – шестигранная головка;


  • ВЕ – цилиндрическая головка с прямым шлицем;


  • FЕ – потайная головка с прямым шлицем;


  • GЕ – полупотайная головка с прямым шлицем.




Еще один винт, самостоятельно образующий резьбу – DIN 7500 выдавливает ее в первоначально нанесенном гладком отверстии. Это удобно при установке изделий в условиях односторонне доступом и существенно увеличивает плотность соединения, особенно с металлическим листом. Его конец имеет форму трехгранного стержня с заходной частью и плавным сбегом резьбы.








Виды шпилек


Шпильки – еще одно крепёжное изделие из стержня с наружной резьбой, образующее соединение при помощи гайки или резьбового отверстия. В отличие от болта или винта шпилька не имеет головки, но зато имеет два резьбовых конца, или даже сплошную резьбу по всей длине стержня.








Шпильки широко используются при глухих посадках. Естественно, что при  этом длина ввинчиваемого конца строго регламентируется. В соответствии с ГОСТ она может составлять только 1; 1,25; 2; 2,5 от диаметра резьбы. Длина второго конца в сумме с длиной безрезьбового участка может изменяться в широких пределах.








Кроме того изготавливаются шпильки с равными длинами резьбы на концах, а также со сплошной резьбой.






Шпильки по DIN 975 и DIN 976 – это наиболее распространенные варианты. По сути это просто длинные шпильки со сплошной резьбой: их длина обычно составляет 1 или 2 м (но бывают и 3 и 4 метра). Основное отличие в том, что DIN 976 может быть разной длины, а DIN 975 только 1 или 2 м. Подробнее о шпильках и их особенностях можно ознакомиться у нас в блоге. Отметим, что для удобства работы штанги в зависимости от материала и класса прочности маркируются окрашиванием торцов. Ниже приводится таблица применяемых цветов.














Класс прочности
Цвет

4.8
без цвета

5.6
коричневый

5.8
синий

8.8
жёлтый

10.9
белый

12.9
чёрный

А2-70
зелёный

А4-70
красный




Понравился материал?

comments powered by HyperComments

шайбы, болты, шпильки м12,м10, м8, м16, м20, м6, фото, чертеж, гост.

  2. Главная
  3. Продукция
  4. Болты, шайбы, шпильки

«Металлоконструкции качественно и в срок»

Каталог продукции

Посмотреть

На Заводе металлоизделий в Санкт-Петербурге изготавливаем  резьбовые, стяжные  шпильки, которые помогут Вам соединить между собой изделия. Производство шпилек с разным шагом резьбы. Цена шпилек соответствует качеству. В ассортименте различные варианты изделий, такие как шпилька м12, м16, м30, м20, м18, м24, м48, м42, шд-3. Так же в нашем ассортименте представлены болты м8, м10, м100, м16, м12, м20, м6, м5, м24, м2, м25, м3, м4, м18, М80, м22, м36, м27, м9. Шайбы Ш52, 20, 105, 44, 22, 48, 21, 30. Все технические характеристики, вес, чертеж и стоимость деталей вы можете уточнять у менеджеров.

Изделие для ЛЭП Шпилька Шп-501 (29.0008) производится по …

Цена: 90,00 руб

Описание товара

Изделие для ЛЭП Шпилька М27х480 с гайкой и шайбой …

Цена: 208,61 руб

Описание товара

Изделие для ЛЭП Болт Б3 (3.407.9-180.2) производится по …

Цена: 79,08 руб

Описание товара

Изделие для ЛЭП Болт М22х260 с гайкой и шайбой производится …

Цена: 114,13 руб

Описание товара

Изделие для ЛЭП Шайба фасонная 22 (8х50х110) производится . ..

Цена: 28,31 руб

Описание товара

Изделие для ЛЭП Шпилька М30х140 с гайкой и шайбой …

Цена: 130,98 руб

Описание товара

Изделие для ЛЭП Болт линейный Б-3 (М20х400) в к-те с шайбой …

Цена: 133,12 руб

Описание товара

Изделие для ЛЭП Болт М22х280 с гайкой и шайбой производится …

Цена: 124,58 руб

Описание товара

Изделие для ЛЭП Шайба фасонная 4х100х300 производится по …

Описание товара

Изделие для ЛЭП Шпилька М30х500 с гайкой и шайбой …

Цена: 303,64 руб

Описание товара

Изделие для ЛЭП Болт Б-4 (М16х390) без метизов …

Цена: 60,55 руб

Описание товара

Изделие для ЛЭП Болт М22х300 с гайкой и шайбой производится …

Цена: 122,00 руб

Описание товара

Изделие для ЛЭП Шайба фасонная 5х50х110 производится по . ..

Цена: 15,28 руб

Описание товара

Изделие для ЛЭП Шпилька М30х550 с гайкой и шайбой …

Цена: 363,29 руб

Описание товара

Изделие для ЛЭП Болт линейный Б-4 (М20х450) в к-те с шайбой …

Цена: 133,57 руб

Описание товара

Изделие для ЛЭП Болт М22х350 без гайки и шайбы производится …

Цена: 101,66 руб

Описание товара

Изделие для ЛЭП Шайба фасонная 6х60х100 производится по …

Цена: 18,76 руб

Описание товара

Изделие для ЛЭП Шпилька М30х560 с гайкой и шайбой …

Цена: 354,31 руб

Описание товара

Изделие для ЛЭП Болт Б5 (3.407.9-180.2) производится по …

Цена: 109,98 руб

Описание товара

Изделие для ЛЭП Болт М22х350 с гайкой и шайбой производится …

Цена: 127,16 руб

Описание товара

Изделие для ЛЭП Шайба фасонная 6х60х110 производится по . ..

Цена: 23,37 руб

Описание товара

Изделие для ЛЭП Шпилька М30х580 с гайкой и шайбой …

Цена: 380,26 руб

Описание товара

Изделие для ЛЭП Б-5 болт (М16х260) (3.407.1-143.8) …

Цена: 48,64 руб

Описание товара

Изделие для ЛЭП Болт М22х450 без гайки и шайбы производится …

Цена: 128,96 руб

Описание товара

Изделие для ЛЭП Шайба фасонная 6х70х110 производится по …

Цена: 24,71 руб

Описание товара

Благодарственные письма

Наши преимущества

Демократичная цена



Индивидуальный подход в рамках проекта



Опыт государственных оборонных проектов



Точные сроки поставки



Отдел контроля качества



Работаем без выходных в две смены



Гарантия монтажа



Собственное производство



Соответсвие ГОСТу и ТУ


Фотографии с Завода

Фото Портала ОРУ с нашего объекта



Линия обработки уголка



Мачта прожекторная



Портал ОРУ








Больше фотографий

Болты и болтовые соединения | 100krep.

ru

Болт, согласно определениям ГОСТ 27017 — цилиндрический стержень с наружной резьбой и головкой для соединений с помощью гайки или резьбового отверстия, а резьба на болтах и гайках по ГОСТ 11708 – цилиндрическая метрическая или дюймовая, регламентированная международной организацией по стандартизации ISO (система дюймовой резьбы ISO, система метрической резьбы ISO) или ANSI/ ISO (ANSI — American national standards institute).

Содержание:

  • Болты в формализованной терминологии и в предложениях купить болты и гайки.

  • Болты, гайки разного целевого назначения и универсальные.

  • Прочность, надежность болтового соединения и болтокомплекты.

  • Новые решения болтов для контроля над болтовым соединением.

  • Соответствие отечественных стандартов по болтам европейским DIN EN и международным ISO.

Болты в формализованной терминологии


Расширенное толкование стандарта болтового соединения (не только болт и гайка, но и «ввертной» болт, вворачиваемый (ввинчиваемый) в резьбу на соединяемой детали), а также отсутствие конкретики по форме и конструкции головки болта, привело к тому, что:

  • зачастую винты путают с болтами. Так, винтами называют болт с полукруглой головкой и усом по ГОСТ 7801 и болт с полукруглой головкой и квадратным подголовком по ГОСТ 7802 (болт мебельный с полукруглой головкой), хотя винт с полукруглой головкой регламентирован ГОСТ 17473, имеет шлицы на головке и выпускается без «стопорящего» уса на внутренней стороне головки;

  • емкий сегмент болтов имеет нетипичную (для непрофессионала) шестигранную, квадратную (наружную или внутреннюю) головку. Выпускают болты с головками цилиндрической и звездообразной, конической и эллиптической, овальной и Т-образной, полукруглой и потайной формы, с фланцем и без, откидные, специфические костыльковые и анкерные, в том числе фундаментные изогнутые, с анкерной плитой, коническим концом и т.д., формализованные ГОСТ 24379.0-2012, ГОСТ 24379.1-2012 и др. (см. более детально об анкерах, в том числе в концепции анкер болт с гайкой в этом материале).


В целом болты, гайки, шайбы выпускаются отечественными метизными заводами по емкому пакету стандартов, гармонизированных с европейскими DIN EN и международными ISO (см. соответствие отечественных стандартов европейским DIN EN и международным ISO ниже).

Болты, гайки разного целевого назначения и универсальные.

Болты, гайки для машиностроения, болты с гайками и шайбами строительные в основном объеме предложений купить болты и гайки являются универсальными – это болты, гайки нормальной или повышенной точности, чаще высокопрочные с шестигранной головкой и метрической резьбой. Вместе с тем, есть исключения в виде:

  • болтов особой конструкции – анкер-болт с гайкой, фундаментные болты изогнутые, конструкционные рым-болты и гайки (болт с проушиной, болт с кольцом), с Т-образной головкой, U-образные, с утапливаемой головкой и внутренним шестигранником, с лысками для облегчения контакта ключа, с усиком или квадратным подголовком, т.е. преимущественно используемые в специальных крепежах;

  • болтов специального назначения – для мостостроения, рельсовых стыков железных дорог, автомобильных узлов, высокоточных сборок и т. д.

Конструкционные болты, гайки с шайбой, болты с гайками и шайбами строительные выпускаются из углеродистой конструкционной, легированной стали с оцинкованным, хромированным, титановым или с многослойным покрытием, из некоторых конструкционных пластических масс, алюминиевых, медных, латунных сплавов.


Для высокопрочных болтов, гаек, шайб европейскими нормами регламентировано горячее цинковое покрытие, но разрешены к применению термодиффузионные и ламельные покрытия, а также другие виды покрытий «под заказ».

Прочность, надежность болтового соединения и болтокомплекты.

Основными проблемами резьбовых, в том числе болтовых соединений остаются:

  • нахождение баланса между силой затяжки, по сути, обеспечивающей плотность и надежность соединения, и прочностью стержня болта или резьбы, как на болтах, гайках, так и в отверстии для ввертных болтов;

  • «центрирование» нагрузки при затяжке и эксплуатации, т. е. предотвращения работы болта на изгиб и резьбы в условиях концентрированной локализованной нагрузки;

  • соответствие прочностных характеристик резьбы болта резьбе гайки или резьбе в отверстии для ввертных болтов, а также болтов, гаек, шайб друг другу в высокопрочных соединениях.

Болты, винты, шпильки с резьбой выпускаются 12 классов прочности, что в совокупности с шайбами разной толщины, диаметра и прочностных характеристик дает огромное число комбинаций болтовых соединений, большинство из которых будет работать вне оптимального интервала своих нагрузок из-за неправильной комплектации или установки. Для осевого выравнивания нагрузок в болтовых соединениях используют центрирующие пояса на внутренней стороне головки, концентричные втулки, пружинные шайбы, кольцевые выборки в гайках, сферические шайбы, посадку резьбовых элементов с зазором и т.д., а силу затяжки контролируют специальными сигнальными шайбами, динамометрическим ключом и пр., однако до недавних пор это решало проблемы только отчасти и далеко не всегда.

В ЕС стандарты ЕN 14399-1 – ЕN 14399-6 формализовали высокопрочные соединения с требованиями по величине коэффициента закручивания, формой шайб и принципами достижения податливости «системы болта» за счет преимущественной пластической деформации, как тела болта (система HR), так и резьбы в соединении болта, гайки (система HV).

В этих системах обязательно на предварительное натяжение, а сила затяжки контролируется по углу поворота гайки, по величине крутящего момента или по величине удлинения болта, однако и ЕN 14399-1 – ЕN 14399-6, и созданные на их основе ГОСТ 32484.1-2013 — ГОСТ 32484.6-2013 формализуют комплекты болтов, гаек, шайб – болтокомплекты, что устраняет риски смешивания отдельных, не соответствующих друг другу элементов болтового соединения.

Таблица. Болты, гайки, шайбы для высокопрочных соединений в бокомплектах ГОСТ 32484.









Болтокомплекты

Болт/гайка/шайба

Система HR

Болтокомплекты Болт/гайка/шайба

Система HV

Общие требования

ГОСТ 32484. 1

Комплект болт/гайка

ГОСТ 32484.3

ГОСТ 32484.4

Маркировка

HR

HV

Класс прочности

8.8/8

10.9/10

10.9/10

Шайба

ГОСТ 32484.5 или ГОСТ 32484.6

ГОСТ 32484.5 или ГОСТ 32484.6

Маркировка

Н

Н

Стандарт на предварительное натяжение

ГОСТ 32484. 2

Новые решения болтов для контроля над болтовым соединением.

Контроль силы затяжки болта по углу поворота гайки, по величине крутящего момента, по величине удлинения болта, по «проворачиванию» шайбы в комплекте с сигнальной шайбой и т.д. далеко не всегда удобен, тем более, что при использовании контрагаек, пружинных соединений и пр. точную силу затяжки может показать только откалиброванный динамометрический ключ, не всегда имеющийся «под рукой». Поэтому некоторые разработчики болтов для высокопрочных и точных соединений разработали и предлагают визуальный способ индикации силы затяжки по изменению цвета специального элемента, интегрированного в болт.

Видео: Визуальный контроль силы затяжки болта по изменению цвета вставки.

Соответствие отечественных стандартов по болтам европейским DIN EN и международным ISO.

Таблица. Соответствие отечественных стандартов по болтам европейским DIN EN и международным ISO.































DIN EN

Название стандарта/технического регламента

ISO

ГОСТ

DIN EN 14399-1

Болтокомплекты высокопрочные для предварительного натяжения конструкционные. Общие требования



ГОСТ 32484.1-2013

DIN EN 14399-2

Болтокомплекты высокопрочные для предварительного натяжения конструкционные. Испытание на предварительное натяжение



ГОСТ 32484.2-2013

DIN EN 14399-3

Болтокомплекты высокопрочные для предварительного натяжения конструкционные. Система HR — комплекты шестигранных болтов и гаек



ГОСТ 32484.3-2013

DIN EN 14399-4

Болтокомплекты высокопрочные для предварительного натяжения конструкционные. Система HV — комплекты шестигранных болтов и гаек



ГОСТ 32484.4-2013

DIN EN 14399-5

Болтокомплекты высокопрочные для предварительного натяжения конструкционные. Плоские шайбы



ГОСТ 32484.5-2013

DIN EN 14399-6

Болтокомплекты высокопрочные для предварительного натяжения конструкционные. Плоские шайбы с фаской



ГОСТ 32484.6-2013

DIN 186

Болты к пазам станочным обработанным. Конструкция (Т-образный)



ГОСТ 13152-67

DIN 444

Болты откидные. Конструкция и размеры (с ушком)



ГОСТ 3033-79

DIN 529

Болты фундаментные



ГОСТ 24379. 0-2012, ГОСТ 24379.1-2012

DIN 580

Рым-болты. Технические условия (болт с проушиной, болт с кольцом)

ISO 3266

ГОСТ 4751-73

DIN 582

Гайка с кольцом (рым-гайка)





DIN 601

Болт с шестигранной головкой и неполной резьбой, класс точности C

ISO 4016

ГОСТ 15589-70

DIN 603

Болт с полукруглой головкой и квадратным подголовком

ISO 8677

ГОСТ 7802-81

DIN 604

Болт с потайной головкой и ушком



ГОСТ 7785-81

DIN 605

Болт с потайной головкой и высоким квадратным подголовником



ГОСТ 17673-81

DIN 607

Болт с полукруглой головкой и усом (болт мебельный)



ГОСТ 7801-81

DIN 608

Болт с потайной головкой и квадратным подголовком



ГОСТ 7786-81

DIN 609

Болт призонный с шестигранной головкой





DIN 610

Болт призонный шестигранный с короткой резьбовой цапфой





DIN 931

Болт с шестигранной головкой

ISO 4014

ГОСТ 7798-70, ГОСТ 7805-70

DIN 933

Болт с шестигранной головкой

ISO 4017

ГОСТ 7798-70, ГОСТ 7805-70

DIN 960

Болт с шестигранной головкой, с мелким шагом резьбы

ISO 8765

ГОСТ 7798-70, ГОСТ 7805-70

DIN 961

Болт с шестигранной головкой, с мелким шагом резьбы

ISO 8676

ГОСТ 7798-70, ГОСТ 7805-70

DIN 7992

Болт с большой T-образной головкой





DIN 7968

Болт призонный с шестигранной головкой





DIN 6921

Болт с шестигранной головой и фланцем

EN 1665, EN 14219



DIN 6914

Болт высокопрочный с увеличенным размером под ключ (HV)

EN 14399-4

ГОСТ 22353-77

DIN 25201

Болты для рельсовых стыков

AS1085. 4-1999

ГОСТ 11530-2014, ГОСТ Р 50253

Болт ГОСТ 7798-70 стальной оцинкованный и без покрытия

+7 (495) 641 16 85   город  Москва

Главная \ Каталог товаров \ КРЕПЁЖНЫЕ ИЗДЕЛИЯ: Болты, Гайки, Шайбы, Хомуты, Анкеры, Шпильки \ Болт стальной ГОСТ 7798-70

Наименование  —  Болт  стальной  ГОСТ 7798-70
Применение  —  стальные  болты  применяются  для  крепежа  деталей  трубопроводов  различного  назначения
Регламентирующий  документ   —  ГОСТ 7798-70
Покрытие  —  без  покрытия  и  оцинкованные
Тип  присоединения  —  резьбовой
Тип  резьбы  —  метрическая
Материал  —  сталь
Вес  болтов  в  упаковке  =  20,  25,  30,  60 кг
Сертификат  /  паспорт  ( по  запросу )
Цена  /  прайс  —  ( по  запросу )
Таблица  подбора  болтов  для  фланцевых  соединений  ( просмотр )



Технические  характеристики  и  размеры

Наименование

Длина  болта
L (мм)

Диаметр  резьбы
d (мм)

Условное
обозна-
чение болта
(d x L)

Длина резьбы
l0 (мм)

Ориентиро-
вочный  вес
одного
болта (кг)

Стоимость
за
1 кг

Болт стальной М12х50
ГОСТ 7798-70

50

12

М12×50

30

0. 062

цена по
запросу

Болт стальной М12х60
ГОСТ 7798-70

60

12

М12×60

30

0.068

цена по
запросу

Болт стальной М12х70
ГОСТ 7798-70

70

12

М12×70

30

0.079

цена по
запросу

Болт стальной М16х60
ГОСТ 7798-70

60

16

М16×60

38

0. 130

цена по
запросу

Болт стальной М16х70
ГОСТ 7798-70

70

16

М16×70

38

0.145

цена по
запросу

Болт стальной М16х80
ГОСТ 7798-70

80

16

М16×80

38

0.161

цена по
запросу

Болт стальной М16х90
ГОСТ 7798-70

90

16

М16х90

38

0. 177

цена по
запросу

Болт стальной М16х100
ГОСТ 7798-70

100

16

М16х100

38

0.193

цена по
запросу

Болт стальной М20×80
ГОСТ 7798-70

80

20

М20×80

46

0.268

цена по
запросу

Болт стальной М20х90
ГОСТ 7798-70

90

20

М20х90

46

0. 290

цена по
запросу

Болт стальной М20х100
ГОСТ 7798-70

100

20

М20х100

46

0.315

цена по
запросу

Болт стальной М24х100
ГОСТ 7798-70

100

24

М24х100

54

0.473

цена по
запросу

Болт стальной оцинкованный М12х60 ГОСТ 7798-70

60

12

М12х60

30

0. 068

цена по
запросу

Болт стальной оцинкованный М12х70 ГОСТ 7798-70

70

12

М12х70

30

0.080

цена по
запросу

Болт стальной оцинкованный М16х60 ГОСТ 7798-70

60

16

М16х60

38

0.129

цена по
запросу

Болт стальной оцинкованный М16х70 ГОСТ 7798-70

70

16

М16х70

38

0. 145

цена по
запросу

Болт стальной оцинкованный М16х80 ГОСТ 7798-70

80

16

М16х80

38

0.161

цена по
запросу

Болт стальной оцинкованный М16х90 ГОСТ 7798-70

90

16

М16х90

38

0.177

цена по
запросу

Болт стальной оцинкованный М20х80 ГОСТ 7798-70

80

20

М20х80

46

0. 268

цена по
запросу

Болт стальной оцинкованный М20х90 ГОСТ 7798-70

90

20

М20х90

46

0.290

цена по
запросу

Болт стальной оцинкованный М20х100 ГОСТ 7798-70

100

20

М20х100

46

0.315

цена по
запросу

Болт стальной оцинкованный М24х90 ГОСТ 7798-70

90

24

М24х90

54

0. 438

цена по
запросу

Болт стальной оцинкованный М24х90 ГОСТ 7798-70

100

24

М24х100

54

0.473

цена по
запросу


Сопутствующие  товары


Гайки
стальные
ГОСТ 5915-70		Болты с
полной резьбой
ГОСТ 7798-70		Фланцы
ГОСТ12820-80		Шпильки
стальные
резьбовые

Возврат  в  on-line  каталог   >>

Получить  консультацию,  узнать  цены  или  оформить  заявку,  чтобы  купить
этот  товар  Вы  сможете,  прислав  запрос  по  электронной  почте  на  адрес:
proton. lm@mail.ru  или  позвонив  по  телефону  в  Москве:  +7 ( 495 ) 641 16 85

ООО «ПРОТОН»,  Россия,  Москва,  проспект  Андропова,  дом 38
Официальный  сайт:  www.proton-st.ru,  тел.: +7 (495) 641 16 85

Гайка как выглядит

Главная » Разное » Гайка как выглядит

Винт, шуруп, саморез, болт, шайба и гайка: в чем разница, отличия?

Отличия и понятия болта, гайки, шурупа, винта.

Содержание

  • Что такое винт, шуруп, саморез, болт, шайба и гайка, как выглядит, для чего предназначен?
  • Чем отличается болт от винта: сравнение, фото
  • Чем отличается шуруп от болта и винта: сравнение, фото
  • Чем отличается шуруп от самореза: сравнение, фото
  • Чем отличается гайка от болта: сравнение, фото
  • Чем отличается гайка от шайбы: сравнение, фото
  • ВИДЕО: Отличия болтов, шурупов и винтов

Существует огромное количество крепежных элементов, которые используются в строительстве. Их основное назначение — соединять детали, а также держать конструкцию целостной. Среди крепежных элементов различают шайбы, гайки, винты, болты, а также шурупы, саморезы. Все эти изделия отличаются друг от друга не только внешним видом, но и назначением.

Что такое винт, шуруп, саморез, болт, шайба и гайка, как выглядит, для чего предназначен?

Шайба — это крепежное изделие, которое является вспомогательным и подкладывается под головку гайки. Основное назначение такого изделия — увеличить площадь давления, а также препятствовать разрушению других крепежных элементов. Кроме того, шайба препятствует развинчиванию крепления и делает его более устойчивым к разного рода механическим воздействиям.

Шайба

Шуруп — крепежный элемент, который является разновидностью винта, отличается от него тем, что имеет толстый стержень, наружную резьбу, а также заостренный кончик. Это способствует более легкому и простому вхождению в твердую поверхность. А именно в дерево или бетон. Чаще всего для шурупов проделывают специальные отверстия, которые наполняют относительно мягким материалом. Обычно это дерево.

Шуруп

Винт — тоже крепежное изделие, разновидностью которого является саморез или шуруп. Основная особенность крепежного элемента в том, что это стержень с наружной резьбой и достаточно большой головкой для ввинчивания. Чаще всего на головке делают специальные отверстия, чтобы винты можно было закручивать при помощи отвертки. Или делают специальные насечки, чтобы ввинчивать изделия при помощи специального ключа.

Винт

Болт — крепежное изделие, которая представляет собой цилиндр с достаточно высокой шестигранной головкой. Чаще всего работает вместе с гайкой в паре, и используется с целью соединения некоторых деталей.

Болт

Гайка — крепежное изделие, внутри которого находится резьба, используется в комплекте с винтом или болтом. Обычно гайки изготавливаются шестигранной формы, для того чтобы можно было их крепить при помощи ключа.

Гайка

Чем отличается болт от винта: сравнение, фото

Винт и болт внешне очень похожи друг на друга, и многие их могут спутать. Но они используются в абсолютно разных отраслях. Дело в том, что имеется особенность в конструкции, из-за этого в основном болт используется для того, чтобы скреплять детали с использованием гайки. То есть с одной стороны будет болт, посредине будет какая-то деталь. С другой стороны будет гайка, которая все это будет скреплять.

Болт с гайкой

Винт отличается от болта тем, что не используется вместе с гайкой, а чаще всего применяется отдельно. То есть в самой детали есть резьба, в которую вкручивается винт. Таким образом осуществляется соединение, то есть дополнительные гайки под винт не используются.

Винт антивандальный

Чем отличается шуруп от болта и винта: сравнение, фото

Шуруп отличается от винта и болта тем, что имеет более редкую резьбу и заостренный кончик. Используется без гайки и шайбы. Чаще всего его поверхность является самонарезающейся, то есть при прикладывании определенного усилия, саморез можно ввинтить в деревянную поверхность, без нарезания предварительной резьбы. Винты и болты не используются для этих целей, потому как нет у них заостренного кончика и они не обладают самонарезающейся характеристикой.

Шуруп сантехнический Болт Винты

Чем отличается шуруп от самореза: сравнение, фото

Собственно саморез является разновидностью шурупа, но отличается некоторыми признаками. Дело в том, что технология изготовления саморезов несколько сложнее. Так как для изготовления применяются более твердые, прочные материалы, которые могут при определенном усилии разрушать поверхность. Например, саморез можно вкрутить без изготовления отдельного отверстия, достаточно приложить усилия. Ввинчивается от определенной силы. Таким образом саморез плотно войдет в поверхность дерева или другого материала. Для того чтобы ввести шуруп, необходимо предварительно сделать отверстие на поверхности.

Шуруп

То есть сам по себе шуруп без изготовления дополнительного отверстия ввинтить нельзя. Так как материал достаточно хрупкий и не такой прочный край. Они не такие острые, поэтому винтить без дополнительного отверстия достаточно затруднительно. Кроме того, шуруп имеет не такую большую высоту и меньше шаг резьбы. При этом кончик самореза более острый, нежели у шурупа.

Саморезы

Чем отличается гайка от болта: сравнение, фото

Гайка отличается от болта тем, что это два крепежных элемента, которые используются в паре. То есть у гайки есть внутренняя резьба, у болта наружная. Соответственно гайка накручивается на болт. Таким образом осуществляется соединение элементов конструкции.

Болт Гайка

Чем отличается гайка от шайбы: сравнение, фото

Гайка от шайбы тоже существенно отличается. Дело в том, что внутри у гайки имеется резьба. Шайба — это элемент, который обычно используется для уплотнения соединения между болтом и гайкой. То есть вкладывается непосредственно перед накручиванием гайки. Это способствует улучшению соединения. При этом сводится к минимуму возможность раскручивания, развинчивания гайки и ее удаление с поверхности болта. Шайбы бывают разными, как плоскими, так и фигурными. Их еще называют гроверами. Дополнительное давление улучшает сцепление болта и гайки и делает соединение деталей более надежным.

Гайка Шайба

Как видите, существует множество крепежных элементов и деталей, которые используются для соединения узлов, механизмов и конструкций. Они имеют большое количество отличий и используются в каждом конкретном случае.

ВИДЕО: Отличия болтов, шурупов и винтов

Какие бывают гайки и для чего применяются

Гайка – это строительное металлическое изделие позволяющее крепить детали и производить различные необходимые работы. Выглядит гайка как шестигранник по форме и имеет внутри резьбу, которая может быть метрическая или дюймовая.

Закрутить гайку можно с помощью гаечного ключа, а крепится она в сочетании с такими изделиями:

  • болтом;
  • винтом;
  • шайбой;
  • шпилькой.

Какие гайки часто применяются?

  • Гайки под барашек.
  • Квадратные.
  • Корончатые.
  • Простых и заканчивая.
  • С фланцем.
  • Узкоспециализированные.
  • Шестигранные.

Материал изготовления:

  • высокопрочные гайки;
  • нержавеющие гайки;
  • оцинкованные гайки.

Каждая из гаек применяется для разных работ и имеет свои особенности.

Описание гаек

Шестигранная гайка

Чаще всего используются шестигранные гайки для различных крепежей. Такая гайка имеет форму с шестью гранями и внутри глубокую резьбу, которая очень прочно удерживается на болте. Закрутить гайку можно используя гаечный ключ или плоскогубцы, если позволяет размер.

Корончатая гайка

Эта гайка применяется там, где происходит постоянный уровень вибрации, например, в часах и прочих механизмах. Она особо прочно фиксируется и не расшатывается. Название такое не случайно, форма гайки напоминает корону.

Колпачковая гайка

Это глухая шестигранная гайка, которая отлично фиксирует крепеж. Чаще всего применяется для изготовления мебели, сантехники и там где необходимо закрыть острые предметы или торчащие болты. Название тоже соответствует внешнему виду гайки.

Барашек гайка

Гайка в форме рожек барашка применяется при разном производстве и работах. Мебель, сантехника, декор, техника, электротовары и многие другие предметы обихода человека изготавливаются с помощью такой гайки. Обратите внимание на то, что закрутить барашковую гайку можно вручную, и она не имеет граней по краям.

Квадратная гайка

Такая гайка используется там, где необходимо создать очень мощное крепление. Обычно деталь же имеет отверстие (под стандартные размеры) в форме подходящей для квадратной гайки. Она полностью фиксируется внутри, а вкручивается в данном случае болт или шуруп в нее. При производстве важных и сложных деталей такую гайку приваривают, что позволяет делать особо прочный монтаж.

Шлицевая гайка

Такую гайку можно использовать при изготовлении канцтоваров, сантехники, деталей машин и техники, она может быть изготовлена из различного материала и отличаться прочностью, размерами. Закрутить ее можно с помощью вилочной отвертки.

Гайка с фланцем

Эта шестигранная гайка с фланцем предназначена для того чтобы можно было регулировать давление на поверхность (снижать или повышать). Чем гайка меньше, тем слабее соединение, а чем больше, тем крепче.

Применение гаек в быту

Где принять гайки особенно удобно, и при этом не надо «изобретать велосипед»?

  • Сменить веревки на балконе для сушки белья, очень просто с помощью гаек и без вызова мастера. Особенно, если у вас высокий этаж!

Понадобится лишь срезать старые веревки, продеть торс и закрепить его, можно посередине, если нет возможности дотянуться до основания прохода торса.

  • Если хочется украсить стен или окно мигающими гирляндами, то можно использовать колпачковую гайку, которая скроет некрасивые концы гвоздиков или саморезов.
  • И конечно, сантехника не обходится без гаек, если некоторые детали пришли в негодность, то их легко заменить с помощью гаек.

Применение гаек очень широко не только в быту, при производстве товаров, но и на многих заводах, которые изготавливают военную технику, машины и многое другое.

Особенности гаек

Кроме стандартных изделий, есть еще ряд специальных гаек. Рассмотрим, какие они бывают и для чего применяются.

Невысокие гайки

Тот же шестигранник, только узкий, как на рисунке. Применяется для более точных деталей.

Длинные гайки

Такая длинная гайка применяется при скрытых деталях и для того чтобы максимально надежно закрепить тяжелые детали.

Гайки, которые применяют там, где есть высокие нагрузки на детали

Такое соединение особо прочное и, конечно, используется при строительстве, соединении, тяге грузов, подъемных работах и т. д.

Корончатые гайки

Данный вид гаек может иметь разную длину и ширину, конечно, это изделие крепит деталь очень прочно и выдерживает большие нагрузки. Корончатая гайка обычно изготавливается из оцинкованной стали и не подвергается коррозии и ржавчине.

Приварные гайки

Само собой разумеется, что такие гайки служат элементом капитального крепежа.

Самостопорящиеся гайки

Если посмотреть внимательно, то вы заметите, что в отличие от гайки с фланцем, здесь гайка перевернута, то есть шестигранник внизу, и выполняет функцию прочной фиксации. При этом открутить самостопорящуюся гайку нельзя будет.

Такие гайки применяют обычно при сборке или ремонте машин и техники.

Квадратные гайки

Эти изделия могут быть разными по размеру, высоте и ширине.

Их отлично применяют при изготовлении ПК, техники, сантехники и более масштабных разработках.

На крупных деталях не редко такие гайки приваривают, чтобы избежать механических воздействий.

Квадратные гайки обладают высокой прочностью.

Круглые гайки

Цилиндрические части поверхностей необходимо соединять с такими же деталями, поэтому круглые гайки здесь незаменимы, и они облегчают процесс работы механизмов. Еще такие гайки используют для кабелей и прочих электронных работ.

Гайки-барашки

Существует два варианта выпускаемой продукции:

  • Гайки барашки с округленными концами – это отечественный производитель.
  • Рожки гаек с остренькими концами – это американские.

Оби модели очень высокого качества и прочно крепят детали.

Мебельные гайки

Здесь имеется 4 разновида гаек:

  • Забивная – вбивается в отверстие мебели, так как она имеет шипы, то после вбивание прокручивание гайки исключено.
  • Мебельная муфта – вкручивается в мебель и благодаря своей резьбе крепко удерживает детали. Ее можно закреплять дополнительными гайками, шурупами и прочими крепежами.
  • Декоративная гайка

Имеется сквозное отверстие? Тогда эта гайка то, что вам нужно. Винт вкручивается внутрь и очень надежно крепит элементы.

Потайная гайка

Такая гайка устанавливается внутрь изделия и в нее закручивается винт. Это очень прочное крепление. Применяется для мебели, сумок и т.д.

Кузовная гайка

До сих пор считается гайкой, хотя на самом деле – это сборка, где присутствует скоба, в которой спрятана квадратная гайка. Сделана она из пружинной стали и применяется при монтаже машин. Кроме того, такие гайки используют для электрических систем.

Антивандальная гайка

У гайки антивандальной гайки есть две особенности:

  • Резьба, с помощью которой можно крепко и надежно затянуть деталь.
  • А верхняя часть абсолютно гладкая и поэтому выдернуть гайку невозможно.

Такие гайки можно увидеть на кораблях, катерах и т.д.

Выбирайте гайки, которые необходимы для работ и применяйте не только для строительства, а еще и для внутренних отделок помещений. С их помощью можно разнообразить интерьер!

Общий обзор гаек и особенности их применения

Гайка — крепёжное изделие в виде детали с резьбовым отверстием, образующее соединение при помощи винта, болта или шпильки.

Наиболее традиционная и широко применяемая гайка – шестигранная DIN 934. Ее удобно заворачивать и от руки, и простым рожковым ключом. Эти гайки могут разниться по конструкции, в первую очередь – по высоте. Основная гайка (Рис. 1) имеет высоту приблизительно равную 0,8 d  (d – диаметр резьбы).



Шестигранные гайки

Рис. 1



Низкие гайки

Имеют высоту 0,5–0,6 d. В нашем ассортименте их две – DIN 439 и DIN 936 , но размерные ряды совпадают не полностью (Рис. 2).  Кроме того одна из гаек может выпускаться в исполнении без фаски.

Рис. 2

Высокие гайки

Имеют несколько стандартизованных высот:

Высота равна 1,5 диаметра – высокая, DIN 6330;

Высота равна 3 диаметрам – удлиненная, DIN 6334.

Гайки для высоконагруженных резьбовых соединений

Несколько особняком стоит гайка DIN 6915, входящая в комплект для высоконагруженных предварительно напряженных резьбовых соединений стальных конструкций. Она обладает увеличенным размером под ключ по сравнению с основной гайкой (Рис. 3).

Рис. 3

Корончатые и прорезные гайки

Корончатые и прорезные гайки DIN 935 получили свое название от формы. Их верхняя часть имеет характерные прорези. До диаметра резьбы М10 зона прорезей имеет ту же толщину, что и вся гайка, которая называется прорезной. Начиная с диаметра М12, зона пропилов утоньшается и называется корончатой (Рис. 4). По высоте гайки выпускаются обычными и низкими. Кроме того, они могут иметь обычные и мелкие резьбы.

Рис. 4

  Корончатые гайки часто используются как гаечный замок со шплинтом DIN 94 (Рис. 5).

Рис. 5

Гайки с буртом или фланцем

Весьма распространены в промышленности гайки с буртом или фланцем, которые увеличивают одну из опорных поверхностей гайки. Тем самым увеличивается площадь контакта соединяемых деталей, равномернее распределяется нагрузка на них.

Гайка с фланцем DIN 6923 – гайка, одна из опорных поверхностей которой увеличена за счет конического элемента (Рис. 6). Фланец может быть гладким или рифленым.

Рис. 6

Гайка с буртом DIN 6931 – гайка, одна из опорных поверхностей которой увеличена за счет цилиндрического элемента (Рис. 7).

Рис. 7

Гайка с буртом в основном используется в станочном оборудовании, а с фланцем – в машиностроении.

Для более надежного контакта соединяемых деталей на увеличенную опорную плоскость гайки наносится дополнительное рифление. Такие гайки бывают нескольких типов, но в нашем ассортименте присутствуют только три (Рис. 8):

рифленая                                       ребристая                                   зубчатая

Рис. 8

Колпачковые гайки

Гайки с глухим отверстием – колпачковые – бывают высокие и низкие (иногда называются «глухими»).

Высокая DIN 1587

Низкая 917

Приварные гайки

Гайка приварная DIN 929 (Рис. 9) имеет характерные выступы по трем ребрам. Именно они обеспечивают контактную стыковую сварку гайки и основания.

Рис. 9

Самостопорящиеся гайки

Среди шестигранных существует семейство самостопорящихся гаек. Эти гайки имеют в конструкции элементы, препятствующие откручиванию в процессе эксплуатации, например, при вибрации. Стопорящий элемент представляет собой кольцевой вкладыш из нейлона, который располагается в специальной канавке имеющейся на опорной поверхности гайки (Рис. 10).

Рис. 10

При навинчивании гайки под давлением резьбы вкладыш деформируется и препятствует свинчиванию гайки. Гайки с неметаллической вставкой бывают высокие DIN 982 и низкие DIN 985 (Рис. 11).

Рис. 11

На том же принципе основана гайка с фланцем DIN 6926 (Рис. 12).

Рис. 12

В то же время самостопорящаяся гайка с фланцем может быть выполнена и целиком из металла. Эффект стопорения обеспечивается деформацией резьбового отверстия гайки: оно имеет овальную форму DIN 6927 (Рис. 13).

Рис. 13

Цельнометаллическая самостопорщаяся гайка выпускается также на базе основного типа DIN 6925 (Рис. 14).

Рис. 14

Самостопорящиеся гайки выполняются также на базе корончатых, колпачковых и других гаек.

Неординарная стопорная гайка DIN 7967 вырубается из тонкой жести и используется чаще всего для законтривания (Рис. 15).

Рис. 15

Квадратные гайки

Квадратные гайки представлены в ассортименте ЦКИ высокой, низкой и приварной конструкциями.

высокая DIN 557;

низкая  DIN 562;

приварная DIN 928.

Круглые гайки

Круглые гайки представлены в ассортименте ЦКИ рифленой, шлицевой и гайкой с прямым шлицем на торце. Особенностью рифленой гайки является нанесение накатки по внешней поверхности цилиндрической части, облегчающее закручивание от руки.

Рифленая DIN 467;

шлицевая  DIN 1804;

со шлицем на торце DIN 546.

Гайки-барашки

Близкие «родственницы» винтов-барашков – гайки-барашки DIN 315. Они также  представлены двумя модификациями, отличающимися формой крылышек. Более остроконечные относятся к т. н. «американской» форме.

Гайка-барашек DIN 315                        «Американская» форма



Мебельные гайки

В ассортименте ЦКИ имеется четыре очень непохожих друг на друга гайки, применяемых при производстве мебели.

Гайка забивная устанавливается цилиндрической частью в предварительно подготовленное отверстие и забивается так, чтобы острые шипы по периметру «впились» в деревянную основу и препятствовали прокручиванию гайки в основании.

Гайка ввертная (она же  «муфта мебельная») ввертывается своей внешней крупной резьбой в предварительно подготовленное (в соответствии со специальной таблицей DIN) отверстие.

Затем ее внутреннее резьбовое отверстие работает как в обычной гайке (Рис. 15).

Рис. 15

Гайка декоративная (гайка Эриксона), как правило, устанавливается в сквозном отверстии совместно с ответным винтом.

Гайка потайная (иногда называют «бочонок»). Устанавливается в цилиндрическое отверстие в деревянной основе таким образом, чтобы резьбовое отверстие было совместимо с соответствующим винтом.

Гайка кузовная – скорее уже не деталь, а сборка. Она состоит из двух деталей: вкладыша и обоймы. Вкладыш – обычная квадратная гайка. Обойма изогнута особым образом из пружинной стали. Гайка используется при сборке кузовов автомобилей, организуя отверстия с резьбой в тонкой обшивке, направляющих электрических систем.

Гайка отрывная (иногда говорят срывная) антивандальная. Особый вид гайки, демонтаж который невозможен. Антивандальная гайка – это крепёжная деталь с нарезанной внутренней резьбой. Состоит из двух сочленённых частей: шестигранной, которая нужна для того, чтобы затянуть гайку целиком, и гладкой нижней, которая и остаётся после затяжки на месте монтажа. Подробнее посмотреть об особенностях работы можно в кратком обзорном ролике.

Page 2

Разменяв второе десятилетие на рынке поставок крепежа и инструмента, наша компания уделяет повышенное внимание качеству предлагаемых изделий. При этом вопрос качества стал особенно актуальным с появлением на рынке большого объёма дешёвых крепёжных изделий из Юго-Восточной Азии.

Долгое время мы работали с ведущими европейскими производителями и поставщиками крепежа чьё качество не вызывало сомнений. Тем не менее рынок диктует свои условия, и сегодня мы, как и многие другие компании начинаем сотрудничать с производителями из Юго-Восточной Азии. Однако, в нашем случае этому сотрудничеству предшествует серьёзная подготовительная работа. Мы предельно осторожно относимся к выбору новых поставщиков и контролируем качество каждой поставки, ведь на кону стоит наша репутация, накопленная годами. С начала этого года мы отсеяли порядка 9 тонн крепежа, противоречащего нашим принципам качества.

Репутация поставщика качественного крепежа для нас гораздо важнее сиюминутной выгоды. Сегодня многие потребители сталкивались с тем, что наличие маркировки, указывающей класс прочности, уже не является безоговорочной гарантией самой прочности. Причина в том, что некоторые недобросовестные производители умышленно используют при производстве болтов более дешевые материалы или исключают закалку изделий, сохраняя при этом заведомо завышенную маркировку прочности. Поэтому, чтобы объективно оценить качество крепежа, нами создана Лаборатория входного контроля качества, контролирующая каждую поставку.

Наши квалифицированные специалисты, тестируя образцы крепежа на профессиональном лабораторном оборудовании, определяют качество изделий каждой партии, их соответствие стандартам и заявленным характеристикам. При подобной системе контроля качества попадание некачественного крепежа к нашим партнёрам полностью исключено.

Благодаря комплексу мероприятий направленных на подтверждение заявленного качества крепёжных изделий мы сохраняем своё реноме ответственного поставщика, а наши партнёры, в особенности те, чей бизнес связан с повышенными требованиями к безопасности и надёжности, уверены в качестве крепежа, используемого на объекте.

Для нас – это один из принципов,

для вас – один из аргументов.

Винт и гайка. Болты. Виды и работа. Применение и особенности

Винт и гайка – самое распространенное сочетание крепежных элементов. Они встречаются повсеместно, начиная от мобильных телефонов, и заканчивая автомобилями и самолетами. Винт представляет собой стержень с накатанной резьбой и головкой для ввинчивания, сделанной под торцевую грань, ключ или отвертку. Гайка имеет форму кольца, отверстие которого оснащено резьбой. Данные крепежные изделие бывают разного диаметра, длины и формы.

Данные крепежные элементы можно встретить практически в любом механизме, состоящем из собранных деталей. Винт и гайка могут иметь различную конструкцию, но в большинстве случаев универсальны и могут переставляться с одного механизма на другой. Их используют в тех местах, где требуется обеспечить устойчивое соединение на растяжение.

Винт и гайка – особенности конструкции

При рассмотрении конструкции винта можно заметить, что он очень похож на болт. Внешне оба эти крепежные элемента представляют собой металлический стержень с резьбой по всей поверхности и головкой со шлицами для фиксации инструмента для вкручивания. Бытует мнение, что главное их отличие заключается в том, что болт проходит сквозь соединяемые элементы и стягивает их при вкручивании в гайку, а винт ввинчивается непосредственно в одну из деталей для соединения, которое имеет нарезанную резьбу. Данное утверждение в корне неверно, что подтверждает ГОСТ 27017-86, в котором напрямую указано, что болт может крепиться как в гайку, так и в резьбовое отверстие.

Определение в ГОСТе развеивает и утверждение, что винт предназначен для вкручивания гранью или отверткой, а болт только с помощью гаечного ключа. Единственное отличие между данными двумя элементами заключается в их предназначении. Винт обеспечивает соединение на растяжение, а болт на растяжение и срез. Тем не менее в большинстве случаев винт действительно затягиваться с помощью отвертки или грани, в то время как головка под рожковый ключ является редкостью.

Гайка представляет собой крепежный элемент в форме кольца, с внутренней резьбой, предназначенной для навинчивания на винт, шпильку или болт. Внешняя ее сторона может иметь шестигранную форму, предназначенную для применения с обычным рожковым ключом, квадратную или со специальными лопастями для пальцев, так называемыми барашками.

Разновидности гаек

Поскольку гайки используются для крепления различных элементов, они отличаются не только по размеру, но и по форме.

Самыми распространенными являются следующие виды:

  • Шестигранная.
  • Корончатая.
  • Колпачковая.
  • Барашек.
  • Квадратная.
  • Шлицевая.
  • Рым-гайка.

Шестигранная

Самый распространенный вид. Она предназначена для затягивания или раскручивания с применением гаечного ключа любой конструкции. Нередко по ободу такого крепежа имеется фаска, облегчающая захват ключом, что очень важно при работе в труднодоступном месте.

Корончатая

Форма является более редкой. По внешней торцевой части крепежа имеются неглубокие пазы, похожие на зубья короны. Такая конструкция применяется в тех механизмах, где существует высокий риск самораскручивания крепежа. В стержне винта имеется специальное отверстие, в которые вставляется штифт, проходящий в пазе гайки, что делает невозможным самовольное раскручивание. Чтобы снять такой крепеж необходимо предварительно вручную вытащить штифт, после чего воспользоваться ключом.

Колпачковая

Конструкция применяется в тех случаях, когда необходимо не только создать надежное соединение, но и замаскировать его или предотвратить попадание на его поверхность воды. При использовании колпачкового типа можно не беспокоиться, что резьба заржавеет, и при раскручивании появятся затруднения. Такой крепеж часто применяется на мебели. Колпачковая гайка большого размера используется для фиксации дисков на автомобилях.

Барашек

Считается одним из самых удобных типов. Данная конструкция имеет специальные лопасти, позволяющие проводить удобное накручивание вручную. Такие винт и гайка работают без использования дополнительных инструментов. Барашек можно встретить на мебели, а также в тех случаях, когда приходится постоянно проводить сборку и разборку, а ключ не всегда есть под рукой.

Квадратный

Обычно вставляется в прямоугольный паз на детали для соединения, что обеспечивает фиксацию, не давая возможность проворачиваться. Благодаря этому дополнительное удержание с помощью ключа не требуется. Это важно при соединении в труднодоступных местах, когда сложно достать до гайки, чтобы ее придержать. Подобное соединение встречается в розетках для зажима жил проводов.

Шлицевая

Конструкция имеет круглую форму с выбранными на боковой части шлицами перпендикулярными резьбе. Такой тип можно закрутить с помощью спецключа. Он применяется в основном при авиастроении. Также бывают специальные вилочные отвертки, для работы с мелкими шлицевыми гаечками.

Фланцевая

Конструкция сочетает в себе обычную шестигранную гайку с прилегающей шайбой, которая увеличивает площадь давления на притягиваемую поверхность. Данная конструкция предназначена для соединения деталей, работающих под большой нагрузкой. Шайба эффективно подавляет вибрации, снижая самораскручивание.

Рым-гайка

Имеет металлическое кольцо, предназначенное для продевания сквозь него троса или цепи. Для накручивания крепления такого типа достаточно вставить стержень в кольцо, и провести затягивание. Винт и гайка рым конструкции могут закручиваться без использования специального ключа. Вполне можно обойтись плоскогубцами или сделать все пальцами.

Виды винтов

Винты бывают различной толщины и длины. Чем они крупнее, тем более надежное соединение могут обеспечить. Кроме того, они различаются между собой по форме головок, а также по шлицам, нанесенным на шляпку.

Форма головок бывает:

  • Плоская.
  • Выпуклая.
  • Круглая.
  • Грибовидная.
  • Потайная.
  • Полупотайная.

Плоский винт и гайка под ключ самые распространённые типы соединения. Они используются в тех местах, где выступающие части крепежа не мешают. В первую очередь это касается скрытых участков, находящихся в корпусе бытовой техники, автомобилей и прочих механизмов.

Выпуклая, круглая и грибовидная форма используется на видимых участках, при этом, сглаженные верхние грани легко скользят при механическом контакте, что минимизирует травмы и не цепляет одежду.

Потайная головка имеет коническую форму с плоским верхом, такой тип часто можно встретить на шурупах. Шляпка такого винта предназначена для вкручивания в поверхность соединяемых элементов заподлицо, что делает головку практически незаметной.

Полупотайной формы похожи на потайную, но ее верх не плоский, а слегка скругленный. Такое крепление тоже может входить в соединяемые детали, при этом сверху одевается специальная заглушка из пластика, обеспечивающая защиту от коррозии и скрывающая крепление.

Что касается видов шлицев, то их существует более 20 штук. Многие из них практически не используются. Самыми популярными являются шлицы под прямую или крестообразную отвертку. Они применяются повсеместно, начиная от детских игрушек, компьютерной мыши и заканчивая панелями в поездах. Также популярностью пользуются щипцы под торцовый ключ с четырьмя, шестью или сделанными по форме звездочек гранями.

Специализированные

Кроме этого, существует еще масса необычных форм, которые придуманы под спецключ. Специализированные винт и гайка используются на фирменной технике, с целью предотвратить несанкционированную разборку, что может быть запрещено по условиям гарантии. Ярким тому примером являются винты используемые компанией Apple, открыть которые можно только торцевым ключом в форме клевера. Такой шлиц называется Pentalobe.

Существует еще масса подобных примеров. В большинстве случаев такая форма применяется на мелких винтах, поэтому для их раскручивания можно воспользоваться подручными средствами. Зачастую вполне можно обойтись обычной плоской отверткой, но при этом шлицы будут повреждены, поэтому для обратной сборки придется заменить винт привычным. Если тип рисунка шлицев совсем необычный, то в него можно налить суперклей и вставить подходящую по размеру отвертку или торцевой ключ, что позволит после приклеивания выкрутить крепление. В этом случае винт тоже будет испорчен. Вместо клея можно воспользоваться холодной сваркой или расплавленным оловом. На крайний случай такую головку можно высверлить.

Похожие темы:

Смотрите также

  • Как снять передний бампер на ваз 2114
  • Схема электрооборудования газель 3302
  • Из чего состоит амортизатор
  • Вход для наушников айфон 7
  • Подогрев стекла заднего
  • Инструменты без покраски
  • Когда переобувать машину
  • Трансформатор для контактной сварки своими руками
  • Хендай солярис тормозные колодки
  • Опасность на дороге
  • Соболь габариты кузова



Гайки виды | Как выглядит гайка | Разновидности | Типы | Фото


Стоит отметить, что строительство – не финальный перечень работ. После возведения, сооружение не готово к дальнейшему использованию. Поэтому осуществляется подготовка объекта. В противном случае, эксплуатация сооружения будет невозможна. Для осуществления этого процесса применяют различные компоненты. Одним из наиболее популярных элементов для соединения необходимых объектов является гайка.


Одной из ключевых особенностей является крайне надежное соединение, которое создает гайка. Это обусловлено наличием резьбы. Последняя усиливает прочность и надежность соединения.


Также различные виды гаек можно применять для выполнения практически любых задач. Крепежный элемент можно использовать не только для проведения монтажных работ, но и для решения ряда высокосложных задач в отделочных работах, ремонте и реконструкции старых сооружений.

Гайка: виды, чем обусловлена востребованность


Гайка отлично себя показывает при работе с любыми крепежными элементами, включая болты и резьбовые компоненты. Поэтому такое соединительное средство широко используется в крупномасштабных работах.


Для чего используют гайки? Крепежные элементы широко задействуют для соединения следующих объектов:

  • тяжелых и габаритных оконных, и дверных рам;

  • элементов лестничных конструкций;

  • подвесных потолков;

  • светильников и люстр;

  • строительных лесов для выполнения отделочных работ и мероприятий по возведению сооружений;

  • ворот и калиток;

  • компонентов инженерных коммуникаций, включая воздуховоды, кабельные трасы, водопроводы;

  • балюстрады и консоли.

Технические характеристики гайки


Монтажное изделие имеет две основные отличительные характеристики – высокая прочность и надежность. Также компонент для создания высококачественных соединений отличается следующими техническими свойствами:

  • высокой устойчивостью к механическим повреждениям, отрицательному воздействию окружающей среды;

  • удобством эксплуатации;

  • быстрым созданием крепежей высочайшего качества;

  • устойчивостью к коррозийному воздействию – изготовляется из наиболее качественного материала – сертифицированной стали, поэтому он отличается высокими техническими свойствами.


Непосредственно крепежные элементы отличаются многофункциональностью. Также для предотвращения самооткручивания компоненты оснащаются специальными стопорными средствами. Основа такой гайки выступает гарантией усиленного натяга и увеличения трения.

Разновидности гаек


Наиболее распространенная и широко используемая гайка – шестигранная DIN 934. Они отличаются несложной спецификой использования – ее легко закручивать и от руки. Однако для затяжки необходимо применять ключ соответствующего размера.


Также существуют следующие типы гаек:

  • крепежные элементы для обустройства высоконагружаемых резьбовых соединений – она отличается увеличенным размером под ключ. Маркируется как DIN 6915;

  • корончатые и прорезные гайки – имеет характерную форму. Верхняя часть оснащена прорезями для усиления соединения. Касательно высоты, то гайки бывают как обычными, так и низкими. Могут иметь обычные и мелкие резьбы;

  • гайки с буртом или фланцем. Такой тип гаек крайне распространенный в промышленности. Бурт или фланец увеличивает опорную поверхность. За счет увеличения площади нагрузка равномерно распределяется по всей детали. Детали с буртом маркируются DIN 6931, а фланцевые – DIN 6923;

  • колпачковые гайки и приварные – бывают низкими и высокими. Вторые характерны выступами по 3-м ребрам. Колпачковые обозначаются DIN1587 – высокие, DIN 917 – низкие. Ребра обеспечивают контактную стыковую сварку гайки и основания. Деталь обозначается DIN 929.


Помимо вышеупомянутых типов существуют еще самостопорящиеся гайки. Они являются разновидностью шестигранных крепежных элементов. Однако в их структуре есть конструкционные элементы, обеспечивающие защиту от самооткручивания в процессе эксплуатации или при вибрационном воздействии.


Также существуют антивандальные гайки. Они защищены специальной системой, которая предотвращает несанкционированный доступ.

Гайки: специфика монтажа, где купить


Такие крепежные элементы отличаются несложным методом использования. Непосредственно для максимально правильной установки необходимо подобрать соответствующий вид гайки, затем для монтажа следует воспользоваться ключом подходящего размера.


Как происходит установка гайки:

  • накручивается стопорная гайка. Перед этим необходимо установить подшипник на место монтажа. Таким образом, обеспечивается максимальная надежность и прочность соединения;

  • гайка затягивается при помощи накидного или ударного ключа. При этом необходимо следить, чтобы не было чрезмерной натяжки. Последняя может спровоцировать скручивания резьбы;

  • необходимо аккуратно затянуть стопорные винты. Затягивать до тех пор, пока штифты не зацепятся с резьбой вала;

  • по очереди затягиваются стопорные винты ключом до затяжки.


Стопорные гайки типа KMT и KMTA отличаются возможностью частого монтажа и демонтажа. Однако это возможно при условии исправного состояния крепежных элементов. Также они имеют пазы для использования накидного или ударного ключа.


Непосредственно стопорные гайки KMTA оснащены специальными отверстиями, который размещены по радиусу окружности. Также крепежные элементы имеют 3 резьбовых отверстия и фиксирующие винты. Для работы с такими компонентами необходим штифтовый или плоский штыревой ключ.


Стоит отметить, что вышеупомянутые типы гаек являются регулируемыми. За счет 3-х равноудаленных друг от друга стопорных штифта можно определять расположение гайки под прямым углом к валу. Также элементы позволяют компенсировать угловые отклонения при сопряжении деталей.


Как осуществляется регулировка гаек:

  • стопорные винты ослабляются в том месте, где происходит наиболее отклонение;

  • оставшиеся винт или винты затягиваются с идентичной затяжкой;

  • ослабленные винты затягиваются;

  • если регулировка недостаточная, тогда необходимо повторить процедуру.


Касательно демонтажа, то тут могут возникнуть некоторые сложности. Гайки типа KMT и KMTA могут не выйти из пазов и зацепления даже после ослабления установочных винтов. Для демонтажа необходимо постучать резиновым молотком вблизи стопорных штифтов.

Что предлагает наша компания?


Интернет-магазин «ЮНИФОРМ-МЕТАЛЛ» имеет широчайший ассортимент различных изделий для создания высококачественных крепежных соединений. Мы предлагаем свыше 15 групп товаров для решения различной специфики задач по обустройству и дальнейшей подготовки к эксплуатации сооружений.


Также у нас вы найдете материалы для осуществления любого фронта работ, включая строительство под ключ и подготовку старого объекта к реконструкционным мероприятиям.


Все виды монтажных компонентов, включая разновидности гаек и другие элементы нашего ассортимента отличаются гарантированным качеством и подтвержденными техническими характеристиками. Мы сотрудничаем исключительно с проверенными производителями, а потому предоставляем вам высококачественные наименования для строительства, ремонта, монтажа любых конструкций как промышленных, так и бытовых.


Постоянным и оптовым клиентам предлагаем индивидуальные условия сотрудничества с выгодными ценовыми программами. Корпоративным заказчикам предоставляем отдельные предложения с дисконтной системой.


Обращайтесь прямо сейчас, и уже в кратчайшие сроки вы получите необходимые крепежные элементы по самой доступной цене.




Nuts And Bolts — Bilder und Stockfotos

34.636Bilder

  • Bilder
  • Fotos
  • Grafiken
  • Vektoren
  • Videos

AlleEssentials

Niedrigster Preis

Signature

Beste Qualität

Durchstöbern Sie 34.636

nuts and bolts Фото и фотографии. Odersuchen Sie nach werkzeugkasten oder merge, um noch mehr faszinierende Stock-Bilder zu entdecken.

шраубен и муттерн. isometrisches 3d-vector-nahtlosmuster. — гайки и болты сток-графика, -клипарт, -мультфильмы и -символ

Шраубен и Муттерн. Изометрический 3D-вектор-Nahtlosmuster.

Nahtloses Muster mit Schrauben und Muttern auf weißem Hintergrund. Изометрическая 3D-векторная иллюстрация в ярком стиле. Für Reparaturservice, technischen Support, Werkzeugbau oder andere.

metall-nuss — гайки и болты стоковые фото и изображения

Metall-Nuss

schrauben und muttern (обтравочный контур — гайки и болты стоковые фото и изображения

Schrauben und Muttern (обтравочный контур

zusammengefaßthintergrund — гайки и болты стоковые фото) и изображение

Zusammengefaßt Hintergrund

verschlüsse — гайки и болты стоковые фото и изображения

Verschlüsse

schraube kopf symbole — гайки и болты стоковые изображения, -клипарты, -мультфильмы и -символы

Schraube Kopf Symbole

http://wwwwwwwww. com/istock/File Typen.jpg

eine nahaufnahme einer kleinen schraube auf einer holzoberfläche mit verschwommenem hintergrund — гайки и болты stock-fotos und bilder

Eine Nahaufnahme einer kleinen Schraube auf einer Holzoberfläche…

schrauben und muttern — болты и гайки стоковые графики, -клипарты, -мультфильмы и -символы

Schrauben und Muttern

realistische alte rostige schrauben- und bolzenköpfe imtup. -ansicht. Metall rund und sechseckige muttern, nägel und nieten mit grunge rost textur векторный набор — гайки и болты стоковая графика, -клипарт, -мультфильмы и -символ

Realistische alte rostige Schrauben- und Bolzenköpfe Imtup.-Ansich

Realistische alte Schraen-rostige и Bolzenköpfe Draufsicht. Metallrunde und sechseckige Muttern, Nägel und Nieten mit Grunge-Rosttextur-Vektor-Set. Иллюстрация от rostfreiem Werkzeug, rostigen alten Metallbeschlägen

handwerkszeug — гайки и болты стоковые фотографии и изображения

Handwerkszeug

schraubensammlung — гайки и болты стоковые графики, -клипарты, -мультфильмы и -символы und -symbole

Schrauben und Muttern

Ein Satz glänzender Metallschrauben und -schrauben für den Einsatz in Ihren Designs. Die Vektordatei ist eps 10 und verwendet Transparenzmischungen und Verlaufsgitter

bolzen und nüssen — гайки и болты стоковые фотографии и изображения

Bolzen und Nüssen

alte schrauben- und nagelköpfe set, metallbolzen, nieten — гайки и болты, графика, -clipart, -cartoons und -symbole

Alte Schrauben- und Ngelköpfe Set, Metallbolzen, Nieten

, Stahlmetallbolzen, Grunge rostige Nieten Hardware graue Kappen mit Rillen und Löchern Draufsicht isoliert auf Transparentem Hintergrund. Реалистичная 3D-Vektorillustration, Symbole

schraube — гайки и болты стоковые фотографии и изображения

Schraube

Schraube isoliert auf weißSEE MY LIGHTBOX

muttern, bolzen, schrauben, unterlegscheiben, lager auf metallstahlhintergrund. — болты и гайки стоковые фотографии и изображения

Muttern, Bolzen, Schrauben, Unterlegscheiben, Lager auf…

машины, fahrzeugmotor, getriebeersatzteile Getriebeersatzteile

verbindungselemente-icon-set — гайки и болты, графика, -клипарт, -мультфильмы и -символ

Verbindungselemente-Icon-set

Befestigungselemente Icon Set, einfache Icons Collection

metall mit schrauben 3d — гайки и болты stock-fotos und bilder

Metall mit Schrauben 3D

vektor 3d realistische stahlschrauben-schrauben, stock, nägel , -clipart, -cartoons und -symbole

Реалистичная векторная 3D-иллюстрация Stahlschrauben, Nägel, Schrauben

Реалистичная векторная 3D-иллюстрация от Edelstahlschrauben, Nägeln und Schrauben auf weißem Hintergrund. Drauf- und Seitenansicht von Industrieller Chrombeschläge, verschiedene Köpfe mit Muttern und Unterlegscheiben

sicherheitsschlösser. — гайки и болты фото и фото

Sicherheitsschlösser.

Muttern und Schrauben aus edelstahlmetall — гайки и болты стоковые фото и фотографии

Muttern und Schrauben aus Edelstahlmetall

zwei schrauben und seinen fan. — гайки и болты фото и фотографии

Zwei Schrauben und Seinen Fans.

Zwei Schrauben und Seine Muttern. Ein Paar: Einer heiratete den anderen getrennt.

verbindungselement symbole festgelegt. linie mit editierbaren schlaganfall — гайки и болты, стоковые графики, -клипарт, -мультфильмы и -символ

Verbindungselement Symbole festgelegt. Linie mit editierbaren…

Befestigungssymbole gesetzt. Набор линейных элементов дизайна Verbindungselementen. Linie mit bearbeitbarem Strich

metallschrauben. schraube schraubenmutter niet kopf bauelemente aus stahl. реалистичный векторный набор schrauben isoliert — гайки и болты, графика, клипарт, мультфильмы и символы

Metallschrauben. Schraube Schraubenmutter niet Kopf Bauelemente…

Metallschrauben. Schraubenmutter Nietkopf Stahlkonstruktionselemente. Graue realistische Schrauben isoliertes Vektorset

значок автомобильного ключа — гайки и болты стоковые графики, -клипарты, -мультфильмы и -символы weißem Hintergrund

stahl blitze und nüssen — nuts and bolts stock-fotos und bilder

Stahl Blitze und Nüssen

Stahlschrauben und Muttern auf weißem Hintergrund

werkzeugkasten mit zellen mit schrauben, ankern, nägeln, bolzen und anderen werkzeugen in der werkstatt — nuts and стоковые фотографии и изображения болтов

Werkzeugkasten mit Zellen mit Schrauben, Ankern, Nägeln, Bolzen…

schraubenschlüssel und bolzen — nuts and bolts stock-fotos und bilder

Schraubenschlüssel und Bolzen

Nahaufnahme Schraubenschlüssel und Bolzenmutter, mit Clipping-Pfad

schwarze linie sechseckige metallmutter symbol isoliert auf weißem хинтергрунд. zufällige dynamische formen. вектор-иллюстрация — гайки и болты сток-графика, -клипарт, -мультфильмы и -символ

Schwarze Lines sechseckige Metallmutter Symbol isoliert auf weißem

Hardware Schraube Kollektion — гайки и болты, стоковые фотографии и изображения Векторный набор

satz von sockel sechskantkopfschrauben, mutter und unterlegscheiben — гайки и болты, графика, -клипарт, -мультфильмы и -symbole

Satz von Sockel Sechskantkopfschrauben, Mutter und… -клипарт, -мультфильмы и -символ

isometrische Schrauben

Schrauben, Muttern und Bolzen — 30-градусная изометрическая проекция

top-ansicht von vielen muttern und schrauben auf holzhintergrund und kopierraum — гайки и болты stock-fotos und bilder

Top-Ansicht a Sch.

bolzen und muttern in form eines prozentzeichens — гайки и болты, графика, клипарт, -мультфильмы и символы

Bolzen und Muttern in Form eines Prozentzeichens

Schraube und Nüsse in Form eines Prozentzeichens. Вектор-иллюстрация

Chromeplated Bolzen und Nüssen — гайки и болты Stock -fotos und Bilder

Chromeplated Bolzen und Nüssen

Verchromte Schrauben Und Viterne Auf weißem Hintergrund

Schrauben, Muttern, Unterlegscheiben -Nutsshrund

Schrauben, Muttern, Unterlegscheiben -Nutts и Boltssceger -Folster -Folster -Folder.

Шраубен, Муттерн, Унтерлегшайбен, Нахауфнамен.

metall schraube technische zeichnung auf миллиметровая бумага blaupause — гайки и болты стоковые графики, -клипарт, -мультфильмы и -символ

Metall Schraube Technische Zeichnung auf Millimeterpapier…

Technische Zeichnung von Metallschrauben auf Blaupausenpapier.

Schraube Köpfe

Ein Satz von Schraub-, Muttern-, Bolzen- und Nietkopf-Designelementen

muttern und schrauben — гайки и болты. Stock-grafiken, -clipart, -cartoons und -symbole

Muttern und Schrauben

механическая городская строительная техника — болты и гайки стоковые фотографии и изображения

Механическая городская строительная техника Stillleben

Блитце, Нюссе и Моечная машина — гайки и болты фото и фотографии

Блитце, Нюссе и Моечная машина

Einige Schrauben, Muttern und Unterlegscheiben in einer Box.

schrauben und muttern — болты и гайки, графика, клипарт, мультфильмы и символы

Schrauben und Muttern

Schrauben und Bolzen Strichzeichnung. Vektordünne Darstellung von Befestigungselementen.

handwerkszeug — гайки и болты фото и фотографии

Handwerkszeug

gedrehte verschlüsse bohrhaken nüssen und schlüssel. — гайки и болты фото и фотографии

Gedrehte Verschlüsse Bohrhaken Nüssen und Schlüssel.

оборудование, set-symbol, eps. — гайки и болты сток-график, -клипарт, -мультфильмы и -символ

Оборудование, набор-символ, eps.

Satz Werkzeug, Mutter, Schraubenschlüssel und Schraube, Vektorsymbol. Graue Farbe auf weißem Hintergrund.

металл нусс и хром-ванадий schraubenschlüssel greifen isoliert auf unscharf hintergrund — гайки и болты стоковые фото и фотографии

Metall Nuss und Chrom-Vanadium Schraubenschlüssel greifen…

nahaufnahme von verschiedenen metall stahl schrauben und muttern auf weiß — гайки и болты стоковые фото и изображения болты stock-grafiken, -clipart, -cartoons und -symbole

Isometrische Schrauben

Schrauben, Muttern und Bolzen — 30 Grad isometrische Projektion

schrauben und muttern, die isoliert auf weißemhintergrund — гайки и болты стоковые фотографии и изображения

Schrauben und Muttern, die isoliert auf weißem Hintergrund

schwarze sechseckige metallmutter symbol isoliert auf weißem Hintergrund. setzen sie symbole bunt. вектор-иллюстрация — гайки и болты сток-графика, -клипарт, -мультфильмы и -символ

Schwarze sechseckige Metallmutter Symbol isoliert auf weißem…

schraube und mutter — гайки и болты сток-фотографии и изображения

Schraube und Mutter

Schraube und Mutter auf weißem Hintergrund.

Hardware-befestigungen — гайки и болты фото и изображения

Hardware-Befestigungen

Eine glänzende Sammlung von Hardware, Muttern und Schrauben und Befestigungselementen.

Metall mit Mutter isoliert auf Weißem Hintergrund — гайки и болты, стоковые фотографии и сборка

Шраубен в металлической коробке — гайки и болты стоковые фото и изображения

Шраубен в Металлбоксе

Nahaufnahme von Silberschrauben im Arbeitsplatzkonzept von Metallkisten, Mechanikern oder Möbelherstellern

bolzen und nüssen (с траекторией отсечения) — гайки и болты, фото и изображения

Bolzen und Nüssen (с траекторией отсечения)

sechseckinge гайки и болты -grafiken, -clipart, -cartoons und -symbole

Sechseckige Bolzen und Nüssen

из 100

58.

211 гайки и болты Стоковые фото, картинки и изображения

3d rendering set of гайки и болты на белом фоне

Набор иконок болт-болт, изометрический стиль

Гайки и болты крупным планом на белом фоне. винт, гайка и болты крупным планом на белом фоне. винт, гайка и болты на белом фоне

Головка винта. гайка и болт. черный значок. векторные иллюстрации, изолированные на белом фоне

Головной болт и набор иконок винта, изолированные на белом фоне. вид сверху металлическая резьбовая застежка, оборудование для работы и промышленности. векторная иллюстрация

Большие болты с навинченными гайками на металлообрабатывающем заводе.

Бесшовный узор из застежек. болты, винты и гайки в стиле каракули. ручной обращается строительный материал. векторная иллюстрация

Стальная гайка. векторная иллюстрация. 3d eps 10

Вид сверху на разбросанные металлические гайки и болты, выделенные на черном

Автозаправочная станция. множество разнообразных труб, соединенных фланцами. фланцевое болтовое соединение.

Значок линии болта и гайки, вектор. Знак контура болта и гайки, концептуальный символ, иллюстрация

Руки отвинчивают гайку на винтовой трубе.

Инструменты для ремонта, ремонта и строительства дома бесшовные модели. векторный эскиз фона рабочих инструментов мастера, столярного молотка, шлифовального станка по дереву или малярной кисти или дрели с пилой

Болты с гайками крупным планом, 3D-рендеринг на белом фоне

Алфавитная буква s из болтов, гаек и шайб. 3D-рендеринг на белом фоне

Болт, винт, гайка бесшовные модели. векторные иллюстрации фона болта и гайки бесшовные модели.

Значок болта и гайки. плоский цветной дизайн. векторная иллюстрация.

Алфавитная буква а из болтов, гаек и шайб. 3D-рендеринг на белом фоне

Сумасшедшие мультяшные болты крупным планом на векторной иллюстрации автомобиля

Крепеж, болты, гайки, винты и винты на белом фоне.3d иллюстрация

Лица или бизнесмены, держащие болт и гайку, сотрудничество и решение проблем, векторная мультяшная фигурка

Магазин крепежных инструментов, болты и винты, строительство и ремонт. векторные детали и оборудование, строительные детали и детали крепежа, магазин инструментов. починка вещей, ремонт дома и мебели

Металлический болт с мороженым, изолированный на векторной иллюстрации талисмана

Мультфильм с болтами сока на велосипеде, который изолировал вектор

Болт и гайка в символе абзаца, выделенном на сером фоне. 3d иллюстрация

Металлический болт бизнесмена, изолированный на векторной иллюстрации талисмана

Значок болта и гайки на сером фоне, круглая тень. векторная иллюстрация.

Металлические винты, изолированные на белом фоне крупным планом. вид сверху

Механический логотип. гаечный ключ болт логотип

Эти пять болтов и гайка на белом фоне.

Болт и несколько типов гаек. Реалистичные векторные иллюстрации изолированы.

Гайки и болты крупным планом. copy space

Набор стальных винтов, болтов, гаек и заклепок. вид сверху и сбоку. изолированные элементы вектора.

Две металлические гайки на белом фоне

Болт с гайкой и шайбой, 3D-рендеринг на белом фоне

Гайка, бегущая по белому фону

Рука робота держит сферу, сделанную из гаек и болтов. изолированные на белом фоне. 3D иллюстрации.

3D-рендеринг болтов и гаек на черном фоне с копией пространства

Крупным планом фон гаек и болтов, может использоваться в качестве фона

Набор металлических болтов и гаек разного размера, изолированных на белом, векторная иллюстрация

Горизонт из длинных винтов , болты, гайки на белом фоне с дикими облаками

Болт и гайка, изолированные на белом фоне

Набор металлических винтов, изолированные на белом фоне. векторная иллюстрация.

3D-рендеринг буквы алфавита из гаек и болтов

Промышленная стальная фурнитура болт гайка шайба

Винты изолированы на белом фоне

Хромированные болты и гайки на белом фоне

Набор иконок с винтами и гайками

Хромированные гайки и болты крупным планом на простом фоне

Натюрморт со стальными болтами и орехи.

Ассорти из гаек и болтов крупным планом

Болт и гайка для ремонта стального инструмента

Гайки и болты крупным планом на простом фоне

Болт и гайка из нержавеющей стали. векторная иллюстрация.

Хромированные гайки и болты крупным планом

Винт и гайка из нержавеющей стали. векторная иллюстрация.

Контурный болт

Металлические гайки, реалистичная иллюстрация

Проволока, болты и гайки

Гайки и болты

Серая гайка, металлическая гайка, винтовая гайка, механическая гайка

Хромированные гайки и болты

с болтами, изготовление деталей обоев. подробные векторные высококачественные трехмерные технические детали.

Гайки и болты

Несколько старых гаек и болтов

Алфавит из гаек и болтов. изолированные на белом фоне.

Ассорти из гаек и болтов крупным планом

Винт и металлическая гайка на белом фоне

Алфавит из гаек и болтов. изолированные на белом фоне.

Стальная гайка на винте на металлической пластине с несколькими гайками на заднем плане

Стальные шестерни, болты и гайки на простом фоне

Гайки и болты. 3D фон.

Группа металлических гаек и болтов

Набор металлических болтов и гаек разного размера, изолированных на белом, векторная иллюстрация

Мультяшные болты и гайки — принадлежат друг другу, дизайн ко дню святого валентина или свадебной открытке

Алфавит из гаек и болтов. изолированные на белом фоне.

Алфавит из гаек и болтов. изолированные на белом фоне.

Набор металлических блестящих винтов и болтов для использования в ваших проектах

Набор гаек, болтов, винтов и заклепок

Хромированные болты и гайки на белом фоне

Крупный план гаек и винтов

Алфавит из гаек и болтов. изолированные на белом фоне.

Алфавит из гаек и болтов. изолированные на белом фоне.

Алфавит из гаек и болтов. изолированные на белом фоне.

Алфавит из гаек и болтов. изолированные на белом фоне.

Робот собран из сваренных между собой гаек и болтов на белом фоне

Алфавит из гаек и болтов. изолированные на белом фоне.

Алфавит из гаек и болтов. изолированные на белом фоне.

Металлические гайки для дерева

Предметы для завинчивания. векторная иллюстрация.

Ассорти из гаек и болтов крупным планом

Робот собранный из гаек и болтов сваренных между собой на белом фоне

Алфавит из гаек и болтов. изолированные на белом фоне.

Номер из гаек и болтов. изолированные на белом фоне.

Векторная иллюстрация металлической пластины

Большой болт

Значок вектора болта

Две руки держат гайки, болты и шайбы

Хромированные гайки и болты крупным планом

Болты и винты 3D модель. иллюстрация.

Nut Bolt Stock-Fotos und Bilder

  • CREATIVE
  • EDITORIAL
  • VIDEOS
  • Beste Übereinstimmung
  • Neuestes
  • Ältestes
  • Am beliebtesten

Alle Zeiträume24 Stunden48 Stunden72 Stunden7 Tage30 Tage12 MonateAngepasster Zeitraum

  • Lizenzfrei
  • Lizenzpflichtig
  • RF и RM

Lizenzfreie Kollektionen auswählen >Editorial-Kollektionen auswählen >

Bilder zum Einbetten

Durchstöbern Sie 3.

389

гайка 3.389

Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.

handwerkszeug — болт с гайкой стоковые фотографии и изображения с изображением копфа — болт с гайкой стоковые изображения, -клипарт, -мультфильмы и -символы болт и гайка — болт с гайкой стоковые фотографии и изображенияпрямо над видом на гайки и болты на белом фоне — гайка болт сток-фото и бильдерболцен и нуссен (с обтравочным контуром) — гайка болт сток-фото и бильдероборудование-befestigungen — гайка болт сток-фото и бильдергайка и болт — гайка болт сток-фото и бильдергаечный ключ-автомобильный значок — гайка болт сток-график , -clipart, -мультфильмы и -symbolemechanische city-construction Stillleben — болт с гайкой стоковые фотографии и bilderschraubenschlüssel und bolzen — болт с гайкой стоковые фотографии und bilderisometrische schrauben — болт с гайкой стоковые изображения, -клипарт, -мультфильмы и -symbolefull кадр выстрел из винты — болт с гайкой стоковые фотографии и болты с шестигранной головкой, показывающие резьбу — болт с гайкой стоковые фотографии и набор иконок с гайкой — болт с гайкой стоковые графики, -клипарт, -мультфильмы и -символы, набор иконок — nu t болт сток-графика, -клипарт, -мультфильмы и -символкрупный план гайки и болта на белом фоне — гайка болт сток-фотографии и бильдеризометрический шраубен — гайка болт сток-графика, -клипарт, -мультфильмы и -символизм , isoliert auf weiss — болт с гайкой сток-фото и бильдершраубен и муттерн bolzen — болт с гайкой стоковые фотографии и фотографиирегулируемый гаечный ключ и болт крупным планом — болт с гайкой стоковые фотографии и фотографии с гайкой-hintergrund — болт с гайкой стоковые фотографии и фотографиивращающийся вал из нержавеющей стали турбовентиляторного двигателя реактивного авиалайнера. — болт с гайкой стоковые фотографии и изображения, большие стальные гайки и болты сидели на черном фоне — болты с гайками стоковые фотографии и сборка болтов — графические изображения болтов с гайками, -клипарты, -мультфильмы и -символы, винты, гайки и болты подпрыгивают на прилавке, крупный план — болт с гайкой стоковые фотографии и фотографиивысокий угол обзора гаек и болтов на белом фоне — болт с гайкой стоковые фотографии и изображениякрупный план болтов и гаек на черном фоне — болт с гайкой стоковые фотографии и фотографииMuttern & schrauben icon auf schwarzem knopf mit weißem rollover — гайка болт сток-графика, -клипарт, -мультфильмы и -символкрупный план инструментов на белом фоне — гайка болт сток-фотографии и фотографиикрупный план винтов и гаек на белом фоне — гайка болт сток-фото и bilderreparatur von einem lkw — гайка, болт, стоковые фотографии и развороты, -клипарт, -мультики и -symboletools und blaupausenhintergrund — гайка, болт, графика, -клипарт, -cartoons und -symboleschraubenschlüssel mit nüssen und sicherheitsschlösser — гайка, болт, stock-fotos und bilder, регулируемый гаечный ключ для тяжелых условий эксплуатации, затягивающий/ослабляющий металлическую гайку на болте, — гайка, болт, Stock-fotos und Bilderschraube — набор символов для болтов и гаек — графика для болтов с гайками, -клипарт, -мультфильмы и -символы на синем фоне — болты для гаек гайка и болты на белом фоне — гайка болт стоковые фото и изображениякрупный план гайки болт на белом фоне — гайка болт сток фото и фото прямо над кадром болтов на столе — гайка болт сток фото и изображение инструменты символ — гайка болт сток- графика, -клипарт, -мультфильмы и -символы и болты ikone — гайка болт сток-графика, -клипарт, -мультфильмы и -символизм, хакен и ösen — гайка болт сток-графика, -клипарт, -мультфильмы и -символ Крупный план гаек и болтов на белом фоне — гайка болт сток фото и бильдершраубеншлюссель и шраубе — гайка болт сток фото и бильдерполная рамка выстрел из ржавого металла — гайка болт сток фото и бильдеринструмент — гайка болт сток фото и бильдерклоу- гайка и болт на оборудовании — гайка болт сток фото и бильдербау хинтергрунд — гайка болт сток графика, -клипарт, -мультфильмы и -символы gibt nichts, был mit den richtigen werkzeugen nicht behoben werden kann — гайка болт сток фото и bilderfull кадр выстрел из болтов на металле — гайка болт сток-фото и бильдеризометрические изображения — гайка болт сток-графика, -клипарт, -мультфильмы и -symbolemetall-nuss — гайка болт сток-графика, -клипарт, -мультфильмы и -символ фон 57

Фото гайки и болты: знайте свою камеру и делайте лучшие фотографии

73% владельцев цифровых камер хотели бы иметь больший контроль над своей камерой

Эти результаты недавнего опроса читателей подчеркивают проблему, с которой сталкиваются многие владельцы камер: они не могут использовать свою камеру в полной мере, потому что не понимают основ ее использования.

Если вы хотите лучше понять свою камеру и узнать, как заставить ее работать с максимальной отдачей, мы разработали для вас ресурс.

Узнайте, как работает ваша камера, и делайте более качественные фотографии уже сегодня

Photo Nuts and Bolts — это новая загружаемая электронная книга в формате PDF , предназначенная для того, чтобы помочь вам лучше узнать свою камеру и делать более качественные фотографии.

Этот ресурс был написан постоянным участником DPS — Нилом Криком и представляет собой серию из 10 уроков, посвященных основам фотографии.

10 уроков, которые помогут вам управлять камерой

Покупая эту книгу, вы познакомитесь со следующими темами:

Урок 1 — Свет и камера для обмоток
Урок 2 — Линзы и фокусировка
Урок 3 — Линзы, свет и увеличение
Урок 4 — Эксповедение и остановки
Урок 5 — АПЕР — Урок 5 — АПЕР — Урок 5 — АСПЕР — АСПЕР. 6 – Затвор
Урок 7 – ISO
Урок 8 – Экспонометр
Урок 9 – Баланс белого
Урок 10 – Режимы замера экспозиции и компенсация экспозиции

Photo Nuts and Bolts Страница содержания: 10 уроков по основам понимания вашей камеры

К концу этого вы поймете, как работает ваша камера, и будете в гораздо лучшем положении, чтобы иметь возможность принимать решения о том, как лучше всего ее использовать, а не просто сидеть в автоматическом режиме.

[upsell-lightbox lbid=»47579″][/upsell-lightbox]

Photo Гайки и болты Особенности:

  • Возвращает вас к основам и расширяет ваши знания о камере с нуля
  • Плавно анимированные диаграммы прямо на странице, просто и понятно показывающие сложные понятия
  • Теория фотографии стала доступной
  • Демонстрирует, как технические концепции напрямую связаны с фотосъемкой
  • Все уроки написаны с акцентом на то, чтобы помочь вам стать лучшим фотографом
  • Диаграммы, фотографии, аналогии и списки делают книгу увлекательной и доступной
  • К каждому уроку прилагается домашнее задание и упражнения, которые вы можете взять и ВЫПОЛНИТЬ, чтобы закрепить полученные знания
  • Все уроки сопровождаются дополнительными материалами, чтобы вы могли уйти и больше узнать о затронутых темах

Образцы страниц с фотографиями Гайки и болты

Кому подходят Photo Nuts and Bolts?

  • Photo Nuts and Bolts предназначен для любого фотографа, который считает, что хотел бы узнать больше о том, как работает его камера, и как стать более уверенным в ее использовании, чтобы делать более качественные фотографии.
  • Электронная книга предназначена для владельцев цифровых зеркальных камер, но изложенные принципы применимы ко всем камерам, от самых скромных до самых сложных DSLR.
  • Вы получите максимальную отдачу от этой книги, если ваша камера позволит вам взять под контроль настройки (включая многие камеры типа «наведи и снимай»), но владельцы полностью автоматических камер лучше поймут, как справляться с ограничениями их камеры.
  • Эта книга предназначена для тех, кто хочет прочитать руководство, разобраться в мельчайших деталях, стать лучшим фотографом, которым он может быть, а не для тех, кто счастлив проехать мимо на автомобиле, где его руководство пылится, а фотографии остаются. посредственный.

Отзывы владельцев фотогаек

Эта электронная книга совершенно новая, но отзывы читателей уже поступают:

«Спасибо за такой инновационный продукт. Просто бегло просматривая книгу и шпаргалку, я понимаю, что сердце, душа и разум вложены в их создание». – Мэри (Анакортес, Вашингтон)

«Эта электронная книга просто вдохновила меня. Я читаю его на своем компьютере, затем выбегаю на улицу, чтобы проверить то, что я узнаю, а затем возвращаюсь, чтобы узнать больше!» – Грант Томпсон (Брисбен, Австралия)

«Я всегда знал, что моя камера может делать больше, чем я использовал ее, и теперь я знаю, с чего начать, чтобы делать больше, чем просто указывать, надеяться и снимать». – Ян Бишоп (Бостон, Массачусетс)

Совершенно новое обучение для DPS

Photo Nuts and Bolts — это электронная книга, в которой основное внимание уделяется контенту, опубликованному на DPS в серии постов Neil’s Photography 101, но она была обновлена ​​и переписана с большим количеством нового контента, включая:

  • Более 5000 слов нового оригинального контента
  • Новые главы, посвященные балансу белого, режимам замера и компенсации экспозиции
  • Избранные комментарии и вопросы читателей, ответы на которые добавляются к каждой главе
  • Глоссарий, охватывающий множество технических терминов, касающихся камер
  • Все содержимое было пересмотрено и при необходимости пересмотрено для большей точности

Бонусный карманный справочник

Купите Photo Nuts and Bolts и получите дополнительное карманное справочное руководство — PDF-файл, который можно распечатать, сложить и положить в сумку для фотоаппарата.

В ней даны советы о том, как использовать камеру в различных типичных ситуациях, чтобы вы могли взять с собой знания, полученные в этой электронной книге, когда будете снимать.

Есть вопросы об электронной книге Photo Nuts and Bolts? Посетите нашу страницу часто задаваемых вопросов.

60-дневная гарантия возврата денег

Если вы не удовлетворены тем, что электронная книга Photo Nuts and Bolts помогает вашей фотографии в течение 60 дней, просто дайте мне знать, и я верну вам деньги — настолько мы уверены, что этот ресурс поможет вам улучшить свое понимание вашей камеры и, как следствие, вашей фотографии.

Загрузите свою копию сегодня

Станьте одним из первых, кто защитит свою копию Photo Nuts and Bolts и узнайте секреты работы вашей камеры всего за 29,99 долларов США. Получите свою копию сегодня — оплата через PayPal или кредитной картой.

Помните: это загружаемый ресурс, а не книга в твердом переплете. В результате нет необходимости в адресах доставки или почтовых расходах.

[upsell-lightbox lbid=»47579″][/upsell-lightbox]

Больше отзывов читателей

«Эта книга, без сомнения, является самым удобным введением в цифровую фотографию, с которым мне приходилось сталкиваться. Я новичок в мире цифровых зеркальных камер, и, увязнув в руководстве к моей камере и некоторых книгах с инструкциями по конкретным моделям, я был немного разочарован своей неспособностью использовать и понимать функции моей камеры. Информация в этой электронной книге ясна, кратка и прояснила все виды путаницы, связанной с основными функциями камеры. У меня был номер Эврика! моменты, когда я понял, где я ошибся с настройками камеры в прошлом. Я очень рад работать над некоторыми заданиями и очень благодарен за поддержку книги на форуме, которая настраивается через веб-сайт DPS. Это именно то, что я искал, чтобы вывести свои фотографические навыки на новый уровень. Спасибо!» — Андреа Патерсон

«Это хорошая, солидная книга, которая учит основам фотографии в сжатой и осмысленной форме. И даже если вы немного знакомы с темами, представлено много предыстории и теоретических подробностей, которые вы обычно не видите за пределами учебников». – Брайан Ауэр из блога Epic Edits

.

«Если вы новичок, не разбираетесь в ISO, выдержке и диафрагме, или если вы все еще предпочитаете бегать к «зеленой коробочке» над камерой, вам стоит прочитать эту книгу. Мне нравится анимированная графика в книге, а также ссылки на дополнительные ресурсы по темам, которые вы не можете получить в печатной книге». – Джоди Фридман из MCP Actions Blog

Монолинейные изображения болтов, гаек, гвоздей и шурупов Векторное изображение

Монолинейные изображения болтов, гаек, гвоздей и шурупов Векторное изображение

  1. org/ListItem»>

    лицензионные векторы

  2. винт векторов

ЛицензияПодробнее

Стандарт
Вы можете использовать вектор в личных и коммерческих целях.

Расширенный
Вы можете использовать вектор на предметах для перепродажи и печати по требованию.

Тип лицензии определяет, как вы можете использовать этот образ.

Станд. Расшир.
Печатный / редакционный
Графический дизайн
Веб-дизайн
Социальные сети
Редактировать и изменять
Многопользовательский
Предметы перепродажи
Печать по запросу
Способы покупкиСравнить

Плата за изображение
€ 14,99

Кредиты
€ 1,00

Подписка
€ 0,69

Оплатить стандартные лицензии можно тремя способами. Цены евро евро .

Оплата с помощью Цена изображения

Плата за изображение

€ 14,99

Одноразовый платеж

Предоплаченные кредиты

€ 1

Загружайте изображения по запросу (1 кредит = 1 евро). Минимальная покупка 30р.

План подписки

Из 0,69 €

Выберите месячный план. Неиспользованные загрузки автоматически переносятся на следующий месяц.

Способы покупкиСравнить

Плата за изображение
€ 39,99

Кредиты
€ 30,00

Существует два способа оплаты расширенных лицензий. Цены евро евро .

Оплата с помощью Цена за изображение

Плата за изображение

€ 39,99

Оплата разовая, регистрация не требуется.

Предоплаченные кредиты

€ 30

Загружайте изображения по запросу (1 кредит = 1 евро).

Дополнительные услугиПодробнее

Настроить изображение
Доступно только с оплатой за изображение
€ 85,00

Нравится изображение, но нужны лишь некоторые изменения? Пусть наши талантливые художники сделают всю работу за вас!

Мы свяжем вас с дизайнером, который сможет внести изменения и отправить вам изображение в выбранном вами формате.

Примеры
  • Изменить текст
  • Изменить цвета
  • Изменение размера до новых размеров
  • Включить логотип или символ
  • Добавьте название своей компании или компании
файлов включены

Информация о загрузке…

  • Идентификатор изображения
    19508138
  • Цветовой режим
    RGB
  • Художник
    ONYXprj

Типы болтов и гаек с изображениями и их использование

Камаль Двиведи
08 марта 2021 г.

Привет друзья, Сегодня мы собираемся обсудить типы болтов и гаек с картинками а также пошагово узнать их функции.

Болты и гайки используются для многих целей, но основная функция заключается в удержании
объекты или компоненты.

Итак, друзья, не теряя времени, давайте знакомиться с типами болтов и гаек с
картинки.

Что такое Болт?

Болты — это типы крепежных изделий, которые используются с гайками и часто с шайбами.

Болты производятся очень больших размеров и
диаметр болта увеличивается с увеличением длины.

Размер болтов берется из диаметра хвостовика и его длины.

Резьбовая часть болтов называется хвостовиком или оставшаяся часть — хвостовиком, за исключением головки.

Типы болтов

Используются следующие типы болтов:

  • Болт с шестигранной головкой
  • Болт с квадратной головкой
  • Болт с квадратным подголовком
  • Болт с круглой головкой или чашкой
  • Т-образный болт с квадратной головкой
  • J — Болт
  • U-образный болт
  • Болт с проушиной
  • Болт с буртиком
  • Болт с цилиндрической головкой
  • Элеваторный болт
  • Болт подвески
  • Стяжной болт

См. на рисунке типы болтов, которые в основном используются в промышленности.

Типы болтов

Болт с шестигранной головкой

3
Болты с шестигранной головкой обычно используются, потому что
их основная форма такова, что они могут быть
широко используемый.

Этот болт имеет шестигранную головку, резьбовой стержень и
изготавливается из различных марок стали.

Болты с шестигранной головкой имеют резьбу, и для завершения операции требуется гайка соответствующего размера.

Головка болта с шестигранной головкой скошена под углом 30°, чтобы его можно было легко открывать и затягивать.

Болт с квадратной головкой

Головка такого болта имеет квадратную форму и используется там, где ее можно поместить в канавку.

Болт с квадратным подголовком

Болты с квадратным подголовком выполнены гладкими, с круглой головкой
и снизу в кубическом сечении так, чтобы
он правильно затягивается при затягивании.

Использование болтов с квадратным подголовком для соединения крупных деревянных конструкций.

Эти болты также имеют резьбовые стержни, для которых требуются соответствующие резьбовые гайки.

Болт с круглой головкой или чашкой

Этот тип болта имеет овальную форму, которая в основном используется в столярном деле.
Магазин.

Также известен как рельсовый болт.

Т-образный болт с квадратной головкой

Головка болта этого типа по форме напоминает английское слово «Т».
в основном используется для установки любой работы или заготовки на столе.

 J-болт

J-образные болты используются в качестве стяжек или болтов с открытой проушиной.

Его также называют болтом с крюком или болтом с крюком.

Крюкообразные болты в основном используются для крепления листов в навесах.

Как показано на рисунке, следующими болтами являются U-образный болт, болт с проушиной, болт с защелкой и т. д.

Типы болтов

U-образный болт

Этот болт имеет форму английской буквы «U», которая
используется для соединения труб или других круглых
поверхности. Он также встречается в форме квадратной полосы.

Болт с проушиной

Это болт с круглым кольцом на головке.

Рым-болты
встроены в тяжелые корпуса машины, что позволяет поднимать их за
краны или другие грузоподъемные механизмы.

Болт с буртиком

Болты с буртиком, также называемые съемными болтами, используются для создания точки поворота.

Болт с цилиндрической головкой

Головка таких болтов имеет цилиндрическую форму и также известна как болт с сырной головкой.

Болт элеватора

Элеваторные болты часто используются в конвейерных системах.

У них большие,
плоские головы.

Болт подвески

Подвесные болты имеют деревянную резьбу на одном конце и машинную резьбу на другом конце.

Стяжной болт

Болты с затяжкой выглядят как шестигранные болты, так как они также имеют шестигранную
глава.

Засов состоит из заостренного деревянного стержня и используется для
держите древесину без нарезных гаек.

Прежде чем использовать эти болты,
необходимо просверлить пилотное отверстие в древесине, чтобы древесина не порвалась.

Итак, вот в этой теме «типы болтов и гаек с картинками» мы должны знать полную информацию о болтах, и это напечатано, теперь мы будем знать о гайках, и это напечатано.

Что такое орехи?

Гайка также является типом крепежа с резьбовым отверстием.

Гайки почти всегда используются с ответными болтами для удержания
части вместе.

Стопорные инструменты могут использоваться в тех случаях, когда вибрация или вращение могут ослабить гайки.

Гайки бывают разных видов, от бытовых до промышленных, которые разрабатываются в соответствии с необходимыми техническими стандартами.

Типы гаек

Используются следующие типы гаек:

  • Шестигранная гайка
  • Квадратная гайка
  • Колпачковая гайка
  • Фланцевая гайка
  • Купольная гайка
  • Гайка шпиля
  • Кольцевая гайка
  • Гайка с накаткой
  • Барашковая гайка
  • Гайка-барашек

На рисунке показаны различные типы гаек, которые используются для различных целей.

Типы гаек

Шестигранная гайка

Форма таких гаек шестиугольная, и это наиболее часто используемая гайка в
отрасли.

Этот тип гаек требует очень небольшого зазора для открывания и затягивания, поскольку
шестиугольная форма заставляет гаечный ключ поворачиваться на 60°.

Квадратная гайка

Форма такой гайки квадратная и имеет четыре грани.

Этот тип гаек требует большего зазора для затягивания и открытия, потому что
квадратная форма заставляет гаечный ключ вращаться на 90°.

Колпачковая гайка

Этот тип гаек имеет колпачок, чтобы болт и гайка были защищены от воды,
и т. д.

Фланцевая гайка

Этот тип гайки имеет воротник, который действует как
шайба.

Купольная гайка

Гайки этого типа имеют куполообразную форму и защищены от воды, пыли и т. д.

Гайка шпиля

Гайка этого типа имеет круглую форму и имеет небольшие отверстия по окружности.

Published by admin
