Фреттинг-коррозия

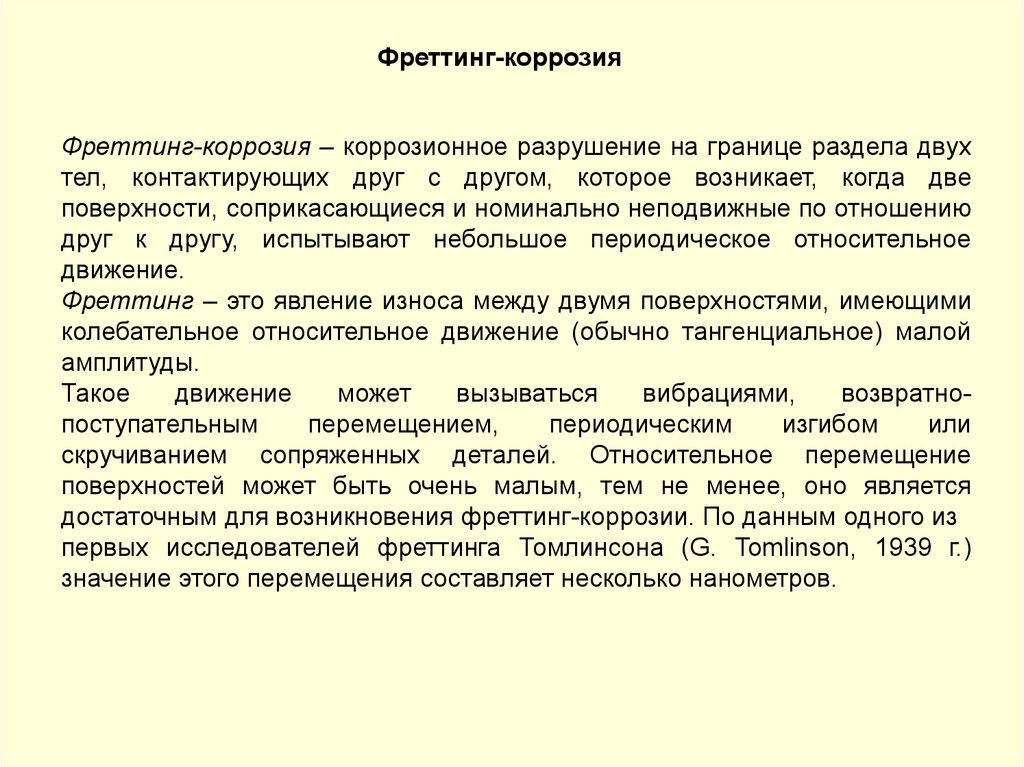

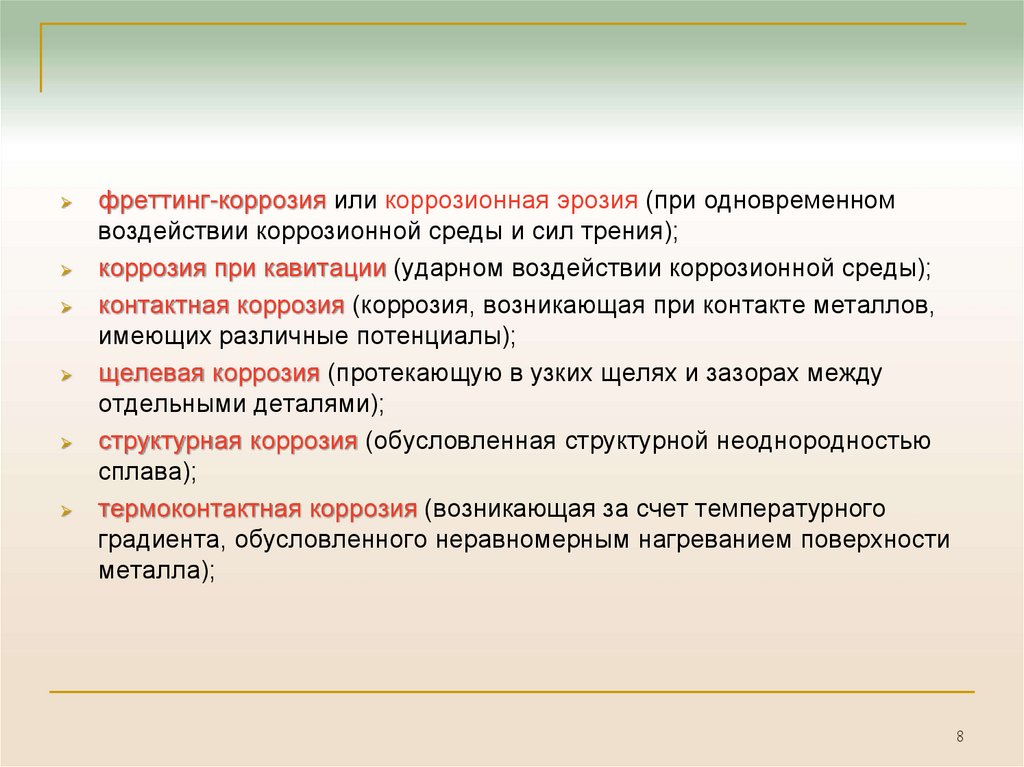

Фреттинг-коррозия – коррозионное разрушение на границе раздела двух тел, контактирующих друг с другом. Эти поверхности, находясь под воздействием коррозионной среды, двигаются (скользят) относительно друг друга. Т.е. фреттинг-коррозия – коррозия при трении. Чаще всего скольжение имеет колебательный характер, а объекты испытывают дополнительную достаточно большую нагрузку.

Фреттинг-коррозия может наблюдаться при контакте двух металлических материалов, либо же металла и неметалла (резины, пластмассы, которые могут служить прокладочным материалом).

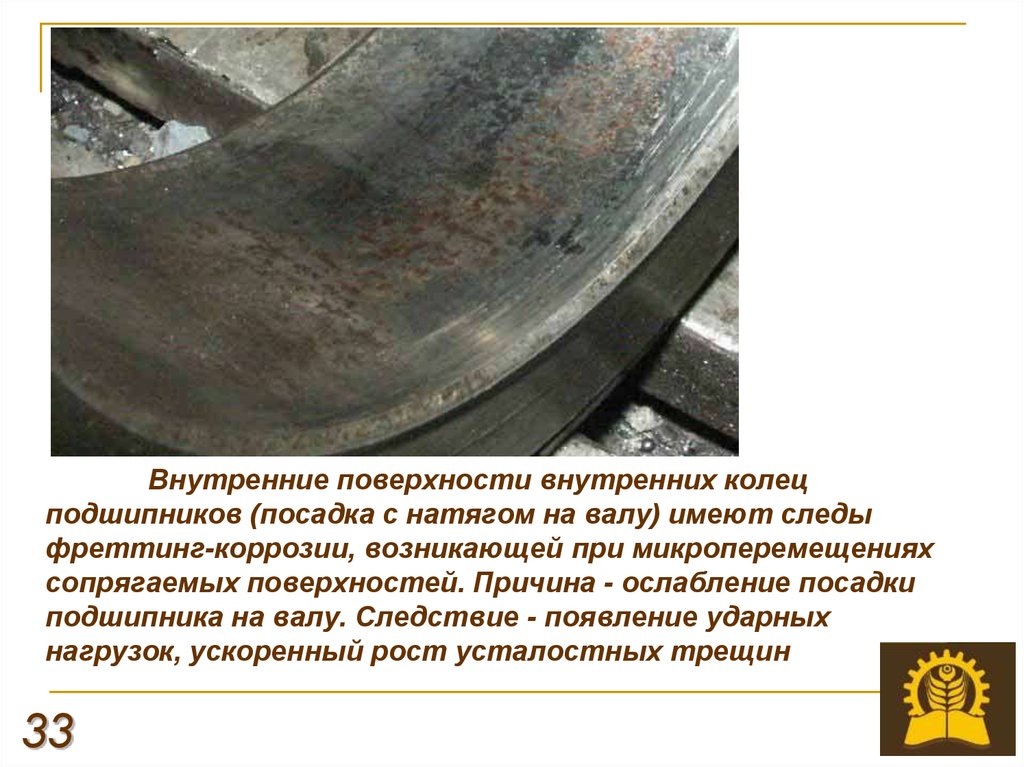

Фреттинг-коррозии подвергаются: прижатые друг другу детали, на которые воздействуют колебательные, вращательные, вибрационные напряжения. К ним можно отнести болтовые, шпоночные, заклепочные, шлицевые соединения, контактирующие части подшипников, металлический канат, соприкасающиеся движущиеся валы и многое другое. Фреттинг – механический износ металла при движениях небольшой амплитуды. Совмещение механического износа и воздействия коррозионно активной среды и дает нам фреттинг-коррозию.

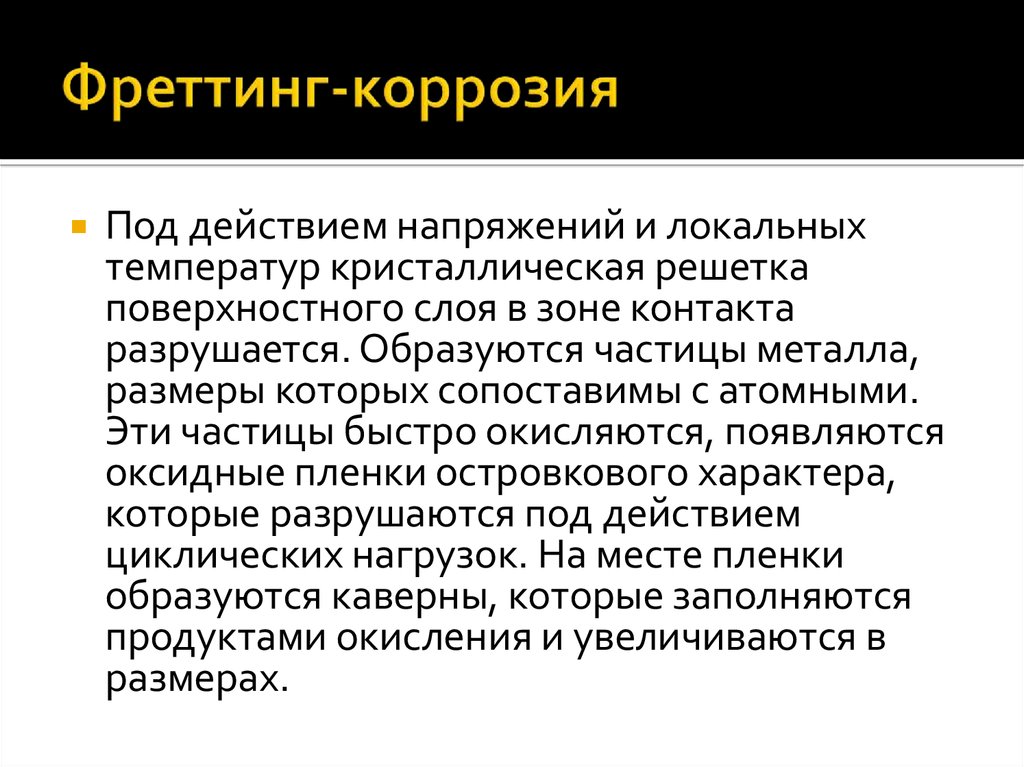

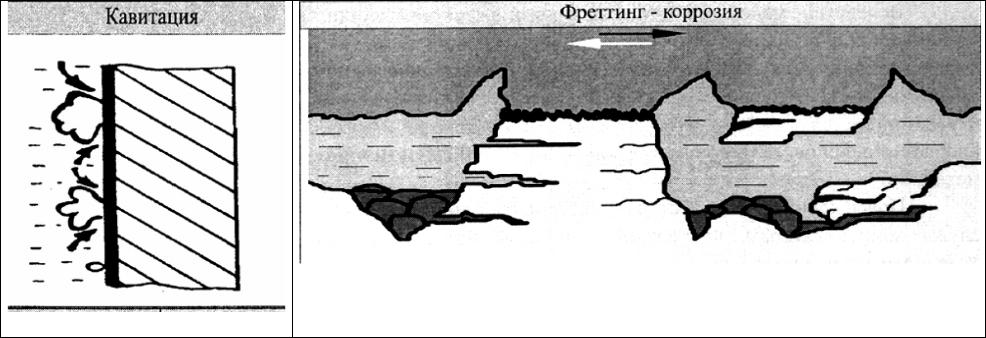

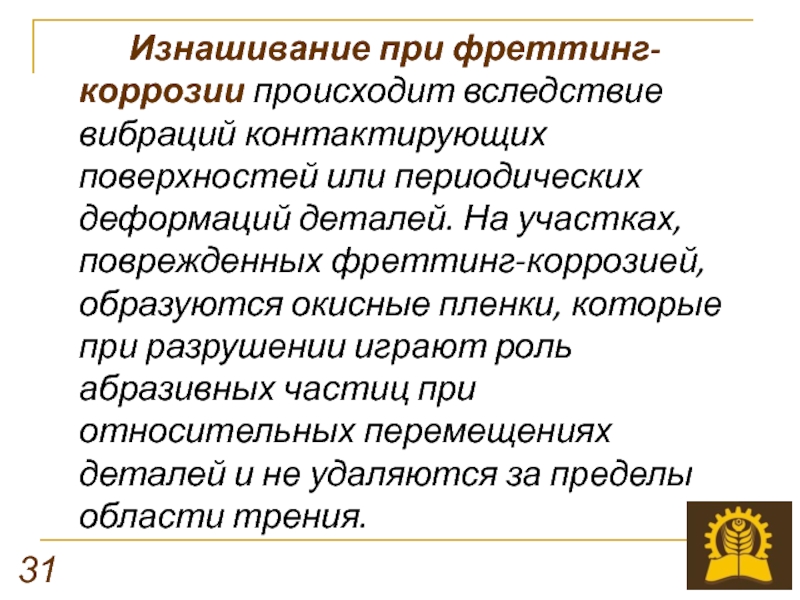

Под воздействием окружающей коррозионной среды на поверхности металла образуется оксидная пленка (продукты коррозии). При трении эта пленка механически разрушается. Так как при фреттинг-коррозии взаимодействующие поверхности не разъединяются, то разрушенные продукты коррозии так и остаются между ними (в некоторых случаях вытесняются), в дальнейшем материалы истираются быстрее, а фреттинг-коррозия протекает интенсивнее. Разрушение защитной пленки может быть причиной дальнейшего протекания коррозии, обусловленной работой концентрационного элемента, или же вызвать контактную коррозию. Превращение поверхности металла в оксид приводит к неисправностям, забиванию системы продуктами коррозии, заеданию и сбоя работы механизма.

При протекании фреттинг-коррозии поверхность металла обесцвечивается, а при воздействии колебательных напряжений на ней образуются язвы, в которых в дальнейшем зарождаются усталостные трещины.

Скорость фреттинг-коррозии зависит от природы используемых металлов (материалов), температуры, состава коррозионной среды и действующих нагрузок.

Во время трения происходит нагрев металла, что дополнительно усиливает фреттинг-коррозию, особенно в условиях отсутствия на поверхности смазки.

Фреттинг-коррозия протекает не по электрохимическому механизму. Важнейшим фактором является приложенная нагрузка, в результате которой происходит усиленное питтингообразование на контактирующих поверхностях. При колебательном скольжении (трении) образовавшиеся окислы не могут быть удалены с контактирующей поверхности. Это приводит к увеличению напряжения между контактирующими деталями и фреттинг-коррозия в местах скопления окислов проходит намного интенсивнее.

Защита изделий от фреттинг-коррозии

Правильный подбор материалов. Целесообразно для предотвращения возникновения фреттинг-коррозии сочетать мягкие металлы с твердыми. Доказано, что при скольжении стальной поверхности о стальную разрушение намного больше, чем скольжении стали о сталь, покрытую свинцом. Даже при больших нагрузках мягкий металл предотвращает контакт с окружающей средой. Разрушение также уменьшается из-за того, что более мягкий металл может при срезе «течь», а не тереться.

Для контакта со стальной поверхностью рекомендовано использовать сталь, покрытую оловом, индием, кадмием, свинцом, серебром.

Применение смазок для предотвращения фреттинг-коррозии. Эффективный метод, часто используемый в условиях небольших нагрузок. Поверхность предварительно подвергают фосфатированию. Полученную пористую пленку обрабатывают смазкой низкой вязкости, которая проникает глубоко в поры и благодаря этому достаточно долго остается на изделии. Недостатком этого метода можно считать то, что это все-таки временная защита, смазка рано или поздно удаляется в результате скольжения.

Проектирование контактирующих поверхностей с устранением скольжения. Эффективно, но достигнуть достаточно тяжело.

Применение специальных покрытий. Для предотвращения контакта поверхности раздела с воздухом.

Применение материалов с низким коэффициентом трения и прокладок. Такие материалы используют только при маленьких нагрузках в связи с их небольшой прочностью. Резина, например, амортизирует колебания и предотвращает скольжение.

Применение кобальтовых сплавов. Дает положительный эффект только в присутствии воды.

что это, как не допустить развития фреттинг-коррозии

Фреттинг-коррозия – это распространенное явление, которое потенциально может привести к тому, что металл потеряет свои характеристики и постепенно будет разрушен. Именно процесс ржавения приводит к тому, что различные детали и металлоконструкции теряют свои эксплуатационные возможности.

В этой статье мы расскажем о том, какими факторами вызывается фреттинг коррозия, как она протекает и какими способами можно увеличить степень защищенности материала от потенциальных повреждений.

Процесс коррозии при трении и его важные особенности

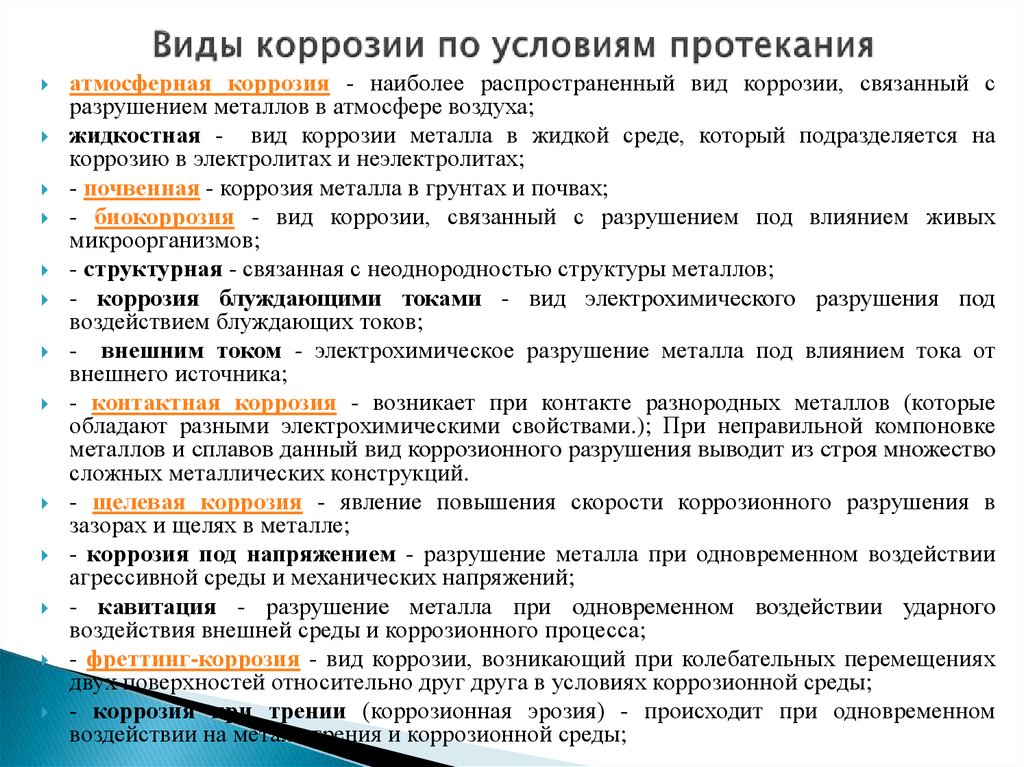

Коррозия при трении – это достаточно опасный процесс, который сильно распространен в различных промышленных областях.

Фреттинг коррозия начинается в том случае, когда две детали постоянно соприкасаются друг с другом и возникает сильное трение. Главное условие – небольшая амплитуда колебаний. Даже если материал был оцинкован или на него нанесено полимерное покрытие, защитная пленка начинает стираться – это стимулирует процесс контакта материала с катализатором окисления.

Когда материал оказывается затронут трением, на небольшом участке начинает скапливаться механическое напряжение. Главная особенность в том, что процесс может протекать в различных средах, в том числе, вакуумной, атмосферной, водной и с высокой степенью агрессивности.

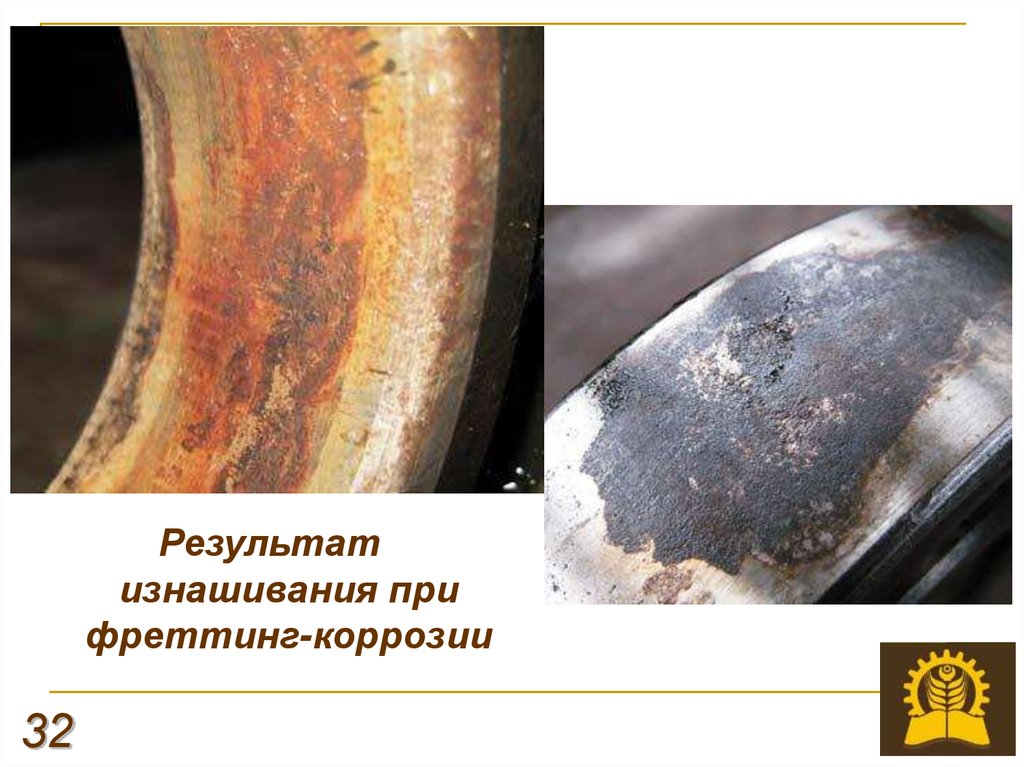

Когда протекает фреттинговая коррозия, на поверхности материала появляется рыжий налет. При этом поражение оказывается очень стремительным, быстро распространяется по поверхности. Процесс может захватывать обе детали, которые в процессе использования соприкасаются друг с другом.

Если рассматривать элементы, которые чаще всего оказываются подвержены коррозии, можно занести в список все виды стальных элементов. Процесс может развиваться во всех областях вне зависимости от того, какие именно нагрузки воздействуют в процессе.

Среди основных видов нагрузок, которые могут стимулировать развитие фреттинга, есть такие, как:

Колебательные.

Вращательные.

Вибрационные.

При этом, постепенно от ржавчины могут повреждаться многие детали, такие, как муфты, шестерни, подшипники, металлические канаты и многое другое.

Коррозия может проявляться как при контакте металлов, так и металла с неметаллом. При этом металл может повреждаться от соприкосновения с резиной, пластиком и многими другими изделиями.

В отличие от межкристаллитной коррозии, фреттинговую можно достаточно быстро определить. Она начинает появляться на поверхности.

Среди основных признаков:

Появление налета.

Разрыхление поверхности.

Возникновение язв, пятен, полос.

Как только вы заметите признаки такого процесса, необходимо использовать один из методов снижения износа при фреттинг коррозии. Если на ранней стадии предпринять все нужные действия, можно обезопасить деталь от разрушения и потери эксплуатационных характеристик.

Как не допустить развития фреттинг-коррозии

Чтобы не допустить постепенного появления и стремительного протекания такого процесса, нужно использовать несколько основных способов:

Используйте материалы, на которых есть оксидная пленка. Для создания защитного покрытия также могут применяться и такие элементы, как нитрид титана, цирконий.

При изготовлении изделий всегда учитывайте отраслевые нормы и правила.

Следите за тем, как именно размещаются детали. Нужно, чтобы различные детали не контактировали друг с другом и не возникало процесса трения.

Используйте ионную или азотную защиту. Она гарантирует высокий уровень защищенности от коррозии такого типа, значительное уменьшение износа деталей.

Применяются специальные прокладки и смазки. Важно, чтобы коэффициент трения у них был минимальным. При использовании такого средства важно помнить о своевременности замены смазочного покрытия.

Так как далеко не всегда удается предотвратить возникновение ржавчины, нужно четко знать, в каких узлах возникает фреттинг коррозия. Проще изначально спроектировать конструкцию так, чтобы в ней не было мест соприкосновения различных деталей. Так получится значительно увеличить длительность безремонтного использования и общий уровень защиты.

Главные особенности и последствия фреттинг-коррозии

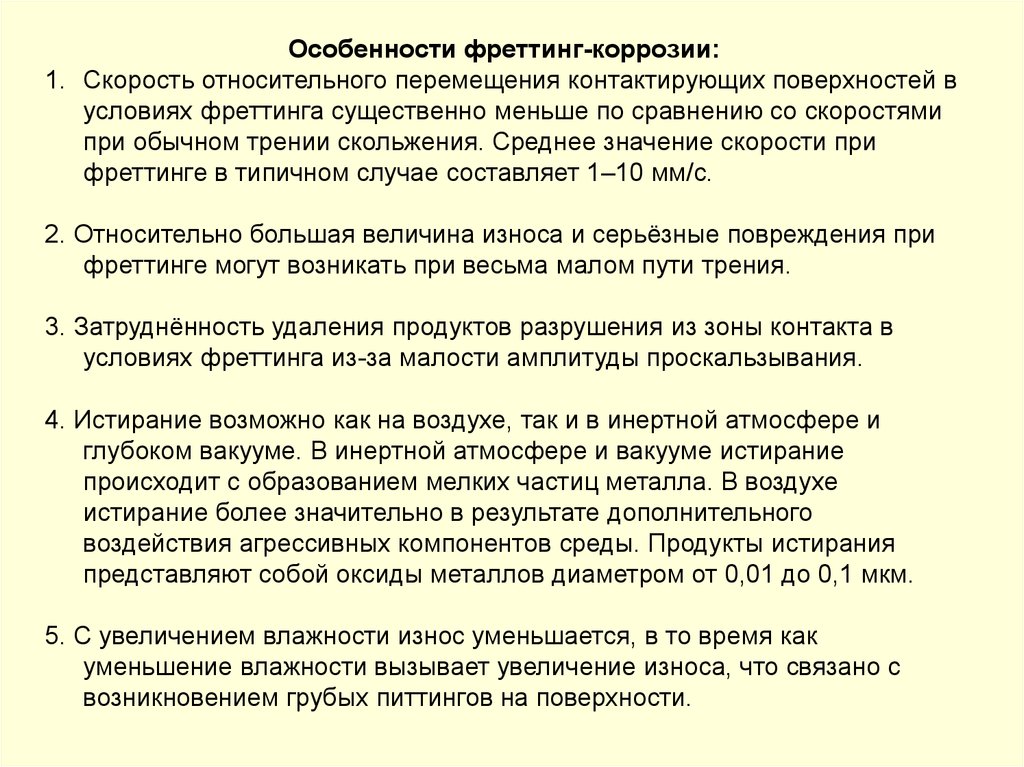

Существует сразу несколько основных отличительных черт фреттинг-коррозии, которые характеризуют процесс. К ним относятся такие, как:

Если вы все-таки столкнулись с появлением коррозии в труднодоступных местах, правильно удалить ее будет очень сложно. Именно по этой причине нужно приостановить работу изделия и сделать все для того, чтобы не допустить дальнейшего прогрессирования проблемы.

Когда в изделии важен правильный процесс скольжения деталей, коррозия дополнительно замедлит его. Это может привести к тому, что эксплуатационные характеристики будут значительно снижены.

Скорость разрушения будет очень высокой. И это характерно даже при сравнении с другими типами процессов протекания ржавения.

Чаще всего в качестве продуктов трения определяются минералы. Также наблюдается возникновение соединения кислорода или металла.

При этом важно также обратить внимание и на то, какие последствия появляются после фреттингового разрушения. В месте поражения начинает скапливаться напряжение. Со стороны процесс проявляет себя коричневым налетом, пятнами, язвами на металле.
