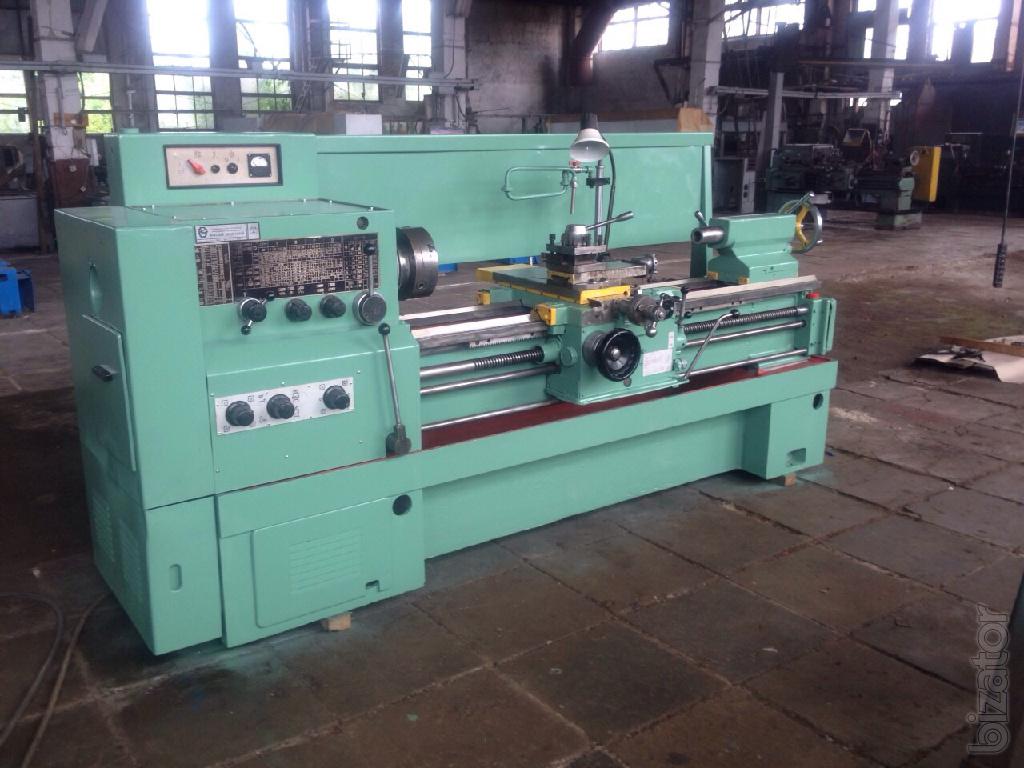

Токарный станок 16К20: технические характеристики, схемы, работа

Предшественниками токарного станка 16к20, выпускаемого советскими машиностроителями, был ряд токарно-винторезных станков, оснащенных шестеренчатой коробкой перемены передач. Эти металлорежущие машины носили наименования от ДИП-200 до ДИП-500. Аббревиатура названий говорила о стремлении руководства, поддерживая лозунг 1-й пятилетки догнать и перегнать лидеров капитализма.

Число, следующие за буквенной частью названия соответствовало высоте центров станка относительно станины в мм. Станки с такими наименованиями выпускались с 32 по 37 год прошлого века. Смена названий произошла вследствие разработки и утверждения «Единой системы условных обозначений станков» (ЕСУОС). Согласно принятому документу родоначальник поколения изменил название ДИП-200 на 1Д62. Однако устаревшее наименование до сих пор используется как обобщенное название токарных станков с высотой центров около 200 мм.

Назначение станка

В начале 70-х советский маш после нескольких модификаций моделей ДИП запустил в серию выпуск токарно-винторезного 16к20. Который в 1972 г. получил золотую медаль на международной ярмарке в Лейпциге.

Предназначаясь для проведения разнообразных токарных работ, он позволял выполнять точение различных простых и сложных поверхностей в патроне, на планшайбе и в центрах. А кроме того, растачивание, торцевание, отрезку, и нарезку всевозможной резьбы. Его конструкция получилась столь удачной, что в СССР он долго считался лучшим оборудованием своего типа. От прочих представителей токарной группы винторезные отличаются большей универсальностью.

Поэтому их применение рациональнее в мелкосерийном или штучном производстве.

Заводская маркировка и обозначения

В соответствии с ЕСУОС обозначение станка или его индекс состоит из нескольких цифр и букв. Первый символ – это номер группы. Токарному оборудованию присвоен №1. Второй обозначает разновидность или тип устройства в группе, например, 6 соответствует универсальному токарно-винторезному оборудованию. Далее размещается число, характеризующее важнейший размерный параметр. У токарных им является высота центров над плоскостью основания.

Буква, расположенная между первой и второй цифрой индекса, говорит о том, что модель получена путем усовершенствования ее предшественника. Расположение буквы в конце обозначения указывает на то, что эта модель является результатом модификации базовой. Литера, расположенная посередине – признак того, что это модель базовая и служит именем поколения. Таким образом, индекс 16к20 имеет базовая модель токарно-винторезного станка нового поколения «К» с высотой центров 200 мм.

Обозначение точности

По допускам работы токарное оборудование принято делить на такие категории:

1. Н – нормальная точность;
2. П – повышенная;
3. В – высокая;
4. А – особо высокая.
5. С – особо точные (мастер).

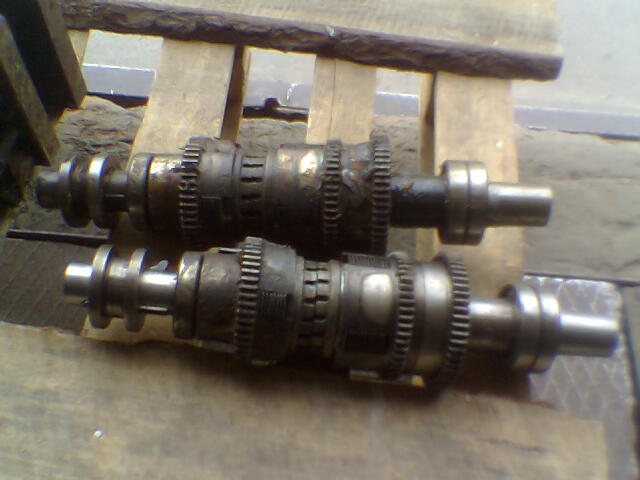

Ремонт токарно-винторезного станка 16К20

Ниже приведены ссылки на три альбома посвященные ремонту токарно-винторезного станка 16К20. Эта документация была разработана «Государственным Проектно-Конструкторским и Технологическим Институтом по Модернизации и Автоматизации, Ремонту Металлорежущих Станков и Техническому Обслуживанию Металлообрабатывающего Оборудования с Програмным Управлением» — «ГПКТИ СТАНКОСЕРВИС».

Содержание

• Общее описание станка
• Назначение и краткая техническая характеристика
• Органы управления
• Спецификация основных узлов
• Основные параметры зубчатых колес, червяков, винтов, гаек, реек
• Кинематическая схема
• Спецификация подшипников качения
• Смазка станка
• Карта смазки
• Описание электросхемы
• Схема электрическая принципиальная
• Спецификация электрооборудования станка
• Чертежи узлов станка
• Станина 16К20.010.001; 16К20.011.001; 16К20.012.001; 16К20.016.001
• Бабка шпиндельная 16К20.020.001
• Задняя бабка 16Б20.030.001; 16Б20П.030.001
• Резцедержатель четырехпозиционный 16К20.041.001
• Каретка и суппорт 16К20.040.001 и 16К20.050.001
• Фартук 16Б20П.061.000
• Каробка подач 16Б20П.070.000
• Каробка передач 16К20.080.001

Скачать бесплатно «Ремонт токарно-винторезного станка 16К20. Альбом 1. Общее описание» в нормальном качестве (70 страниц) можно по ссылке расположенной ниже:

Содержание «Ремонт токарно-винторезного станка 16К20. Альбом 2. Технологическмй процесс капитального ремонта»

• Маршрут прохождения токарно-винторезного станка 16К20 при капитальном ремонте
• Перечень оснастки, применяемой при капитальном ремонте станка
• Маршрутный технологический процесс разборки станка на узлы
• Рекомендации по дефектации и восстановлению деталей
• Марщрутные технологические процессы ремонта деталей
• Требования предъявляемые к качеству сборки станка
• Маршрутный технологический процесс сборки узлов станка
• Маршрутный технологический процесс сборки и отладки станка
• Испытание станка после капитального ремонта
• Протокол проверки станка на жесткость и точность по ГОСТ 18097-72
• Нормы уровня шума и методы испытаний
• Приложения

Скачать бесплатно «Ремонт токарно-винторезного станка 16К20. Альбом 2.Технологический процесс капитального ремонта» в хорошем качестве (100 страниц) можно по ссылке расположенной ниже:

Содержание «Ремонт токарно-винторезного станка 16К20. Альбом 3. Сменяемые детали»

• Временные нормы расхода сменяемых деталей при ремонте станка 16К20
• Рабочие чертежи сменяемых деталей

Скачать бесплатно «Ремонт токарно-винторезного станка 16К20. Альбом 3. Сменяемые детали» в хорошем качестве (196 страниц) можно по ссылке расположенной ниже:

Технические характеристики

• Группа точности – Н.
• Высота центров (мм) – 215.
• Ø штатного патрона – 200 либо 250 мм.
• Диапазон скоростей вращения шпиндельного вала прямого направления (об/мин) – 12,5–1,6*103. Регулировка дискретная число передач 24.

Причем как в прямом, так и в обратном направлении имеется по 2 передачи с частотой 500 и 630 об/мин. Поэтому некоторые источники говорят о 22 передачах прямого и 11 обратного направления.

• Диапазон скоростей вращения шпиндельного вала обратного направления (об/мин) – 19–1,9*103. Регулировка дискретная количество передач 12.
• Интервал значений подач (мм/об): вдоль оси – 0,05–2,8; поперек 0,025–1,4.
• Диапазон шагов метрической резьбы – 0,5–112 мм.
• Диапазон шагов модульной резьбы – 0,5–112 модулей.
• Диапазон шагов дюймовой резьбы – 56–0,5 ниток/дюйм.
• Диапазон шагов питчевой резьбы – 56–0,5 питчей.

Предельные параметры

• Максимально-допустимый диаметр заготовки вида «диск», обтачиваемой над станиной – 400 мм.
• Максимальный диаметр заготовки вида «вал», обтачиваемой над суппортом – 220 мм.
• Предельная длина обтачиваемой заготовки (мм) – 710, 1000, 1400, 2000.
• Предельная длина обтачивания (мм) – 645,935, 1335, 1935.
• Ø заготовки типа «пруток» не более – 50 мм.
• Вес заготовки, фиксируемой для обработки в центрах (не более) – 460, 650, 900, 1300 кг.
• Вес болванки, фиксируемой для обработки в патроне (не более) – 200 кг.
• Сила, развиваемая узлом подачи в упоре (не более) – вдоль оси 800 кгс, поперек 460 кгс.
• Сила, развиваемая узлом подачи на резце (не более) – вдоль оси 600 кгс, поперек 360 кгс.

Настройка токарного станка на нарезание резьбы

При нарезании резьб уравнения кинематических цепей составляют исходя из условия, что за один оборот шпинделя инструмент должен переместиться в направлении подачи на величину шага Рр нарезаемой резьбы.

Запишем уравнение кинематического баланса для нарезания метрической резьбы с минимальным шагом:

При нарезании модульной резьбы с минимальным шагом в данное уравнение вместо сменных колес z = 40—73, 73—64 следует подставить колеса z = 60—73, 86—36. Уравнение кинематического баланса для нарезания дюймовой резьбы в общем виде:

Настройка современного универсального токарно-винторезного станка 1К620

на нарезание резьбы сводится к настройке приводов главного движения и движения подачи.

Настройка коробки подач на шаг нарезаемой резьбы в большинстве случаев осуществляется с помощью таблицы, укрепленной на станке, или по паспорту.

Рукоятки управления коробки подач устанавливают в положение, указанное в таблице, а реверс ходового винта — в положение, соответствующее нарезанию правой или левой резьбы, и при необходимости включают звено увеличения шага резьбы.

Вращение от коробки подач сообщается ходовому винту, а включение продольного перемещения суппорта с резьбовым резцом происходит при замыкании разъемной маточной гайки.

При нарезании резьбы повышенной точности или с нестандартным шагом настройка цепи продольной подачи требует выполнения предварительных расчетов, иногда довольно сложных (например, при настройке винторезной цепи не коробкой подач, а гитарой сменных колес). В современных универсальных токарных станках предусмотрена возможность полного отключения коробки подач; ведомый вал гитары при этом соединяется напрямую с ходовым винтом станка. В этих случаях требуется подобрать сменные колеса из имеющихся в комплекте станка или изготовить дополнительные. Подбор числа зубьев сменных колес можно вести двумя способами.

При первом способе рычаги коробки подач ставятся в положение, при котором нарезаемый шаг равен шагу ходового винта станка. Таким образом, передаточное число равно шагу нарезаемого винта, деленному на шаг ходового винта. В случаях, когда числитель или знаменатель передаточного числа простой дроби будет иметь множители, неудобные для преобразования их в числа зубьев сменных зубчатых колес, расчет следует вести по таблицам передаточных чисел.

При втором способе подбор сменных колес осуществляется по одному из передаточных чисел сменных колес, имеющихся в наличии (хотя бы и с других станков), или по передаточному числу коробки подач.

Если необходимо изготовить резьбу с малыми допусками по шагу, а ходовой винт станка имеет погрешность при изготовлении, то подбор выполняют приближенными методами.

Кинематическая схема токарно-винторезного станка 16к20

Кинематическая схема токарно-винторезного станка 16к20

Схема электрическая принципиальная

В электрическом оборудовании действует 3 рабочих напряжения:

1. Питание двигателей –380В.
2. Автоматика – 110В.
3. Освещение рабочего места – 24В.

Перечень компонентов электрооборудования станка:

• Р – Индикатор нагрузки Э38022 (амперметр ~20А).
• F1 – Автомат защиты по току АЕ-20-43-12.
• F2 – Автомат АЕ-20-33-10.
• F3, F4 – Е2782—6/380 – плавкая вставка в предохранитель.
• F5 – ТРН-40 – электротепловая защита.
• F6, F7 – ТРН-10 – электротепловая защита.
• Н1 – устройство предохранительное светосигнальное УПС-3.
• Н2 – НКСО1Х100/П00-09 – электросветильник с лампой С24-25.
• Н3 – КМ24-90 – коммутационная лампа.
• К1 – ПАЕ-312 – дистанционный магнитный пускатель.
• К2 – ПМЕ-012 – дистанционный пускатель.
• КЗ – РВП72-3121-00У4 – реле выдержки времени (Лимит работы электромотора главного движения без нагрузки).
• К4 – РПК-1—111 – пускатель двигателя.
• М1 – Электродвигатель главного движения 4А132 М4, номинальной мощностью 11 кВт.
• М2 – 4А71В4 – электродвигатель (ускоренное смещение суппорта).
• М3 – Помпа электрическая ПА-22 (подача эмульсии).
• М4 – 4А80А4УЗ – асинхронный электродвигатель.
• S1 – ВПК-4240 – концевой выключатель (Дверца распределительного устройства).
• S2 – ПЕ-041 – поворотный переключатель управления (деблокирующий S1).
• S3 и S4 – ПКЕ-622-2 – блок управления кнопочный.
• S5 – МП-1203 – микровыключатель.
• S6 – ВПК-2111 – концевой выключатель нажимной.
• S7 – ПЕ-011 – поворотный переключатель управления.
• S8 – ВПК-2010 концевой выключатель нажимной.
• Т – ТБСЗ-0,16 – трансформатор понижающий.

Схема органов управления токарным станком

Эксплуатация

Небольшое увеличение зазоров между сопряженными деталями, приводящее к снижению точности обработки, устраняется регулировкой. А значительный износ требует ремонта или замены деталей. Для сокращения изнашивания и предупреждения механических поломок при работе необходимо выполнять правила ухода за оборудованием.

Главное движение

Так как процесс резания происходит за счет энергии вращения болванки его принято называть главным движением оборудования токарной группы. Привод главного движения состоит из односкоростного асинхронного электродвигателя трехфазного тока, укомплектованного механической коробкой передач.

Движение подачи

Поступательное перемещение инструмента, обеспечивающее контакт резца с поверхностью заготовки в нужной точке, называют движением подачи. Его привод переключается в зависимости от выполняемой задачи и может быть ручной или механический за счет мощности главного привода.

Подачи и главное движение являются основными движениями оборудования токарной группы.

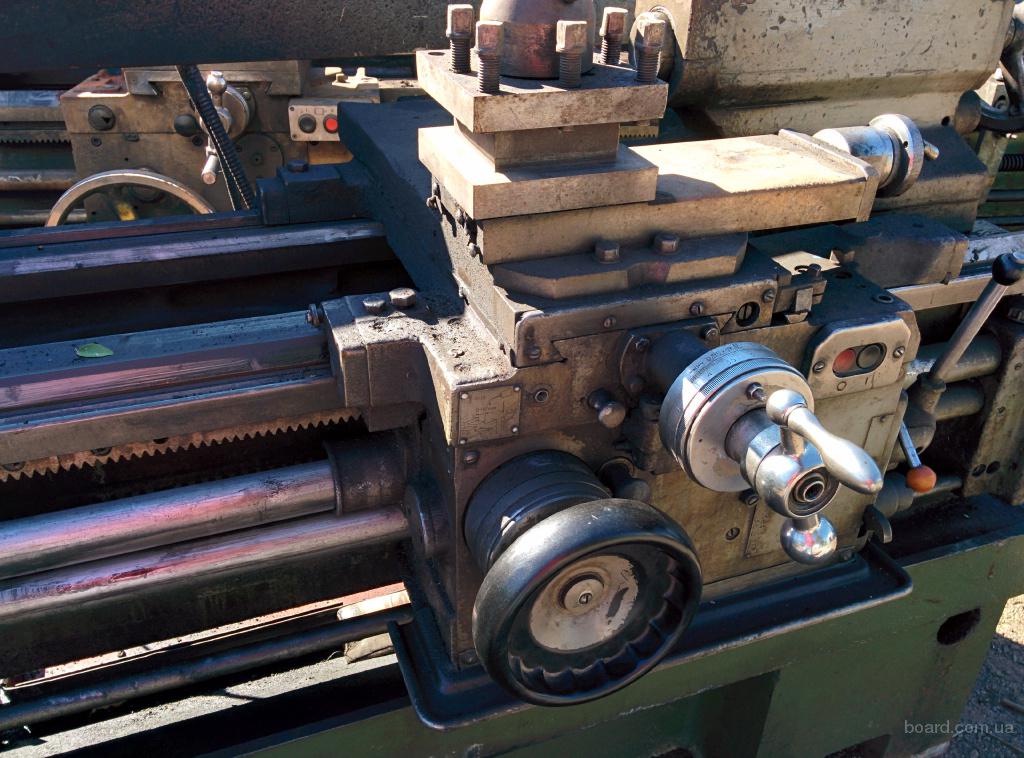

Продольная и поперечная подачи суппорта

Для перемещения суппорта вдоль и поперек оси вращения болванки служат соответственно продольные и поперечные салазки. Каждые из них оснащены своим направляющими и винтовым приводом. Поперечная подача позволяет менять глубину резания и в комбинации с продольной формировать необходимую поверхность детали.

Нарезание многозаходной резьбы

Подбор сменных шестерен делается также как для нарезки однозаходной резьбы. С той разницей, что для определения хода резьбы ее шаг нужно умножить на число заходов. Если привод верхних салазок суппорта не слишком изношен, деление на заходы можно сделать, установив последние параллельно оси вращения детали. После нарезки канавки первого захода резец, отведенный от металла, возвращают к ее началу. Затем отводят резец на расстояние равное шагу резьбы от первого захода. После чего начинают резать второй.

Обработка фасонных поверхностей

производство изделий со сложными поверхностями возможно несколькими способами:

1. Обычными резцами при помощи чередования продольной и поперечной ручной подачи. Способ имеет низкую точность и производительность. Требует отработанной техники исполнения.
2. Специальными фасонными резцами. Метод высокопроизводительный, но требует наличия нестандартных резцов.
3. Обычными резцами с помощью копиров или приспособлений для круговой подачи. Метод высокопроизводительный, но требует изготовления или наличия приспособлений.

Конструктивные особенности станка 16К20

Отметим основные особенности и преимущества станка, благодаря которым он и по сей день входит в число наиболее надежных и популярных решений для оснащения ремонтных и производственных мастерских:

• Коробчатая форма станины, размещенная на массивном, монолитном основании, что обеспечивает жесткость всей конструкции.
• Высокая точность передвижения суппорта и подвижной задней бабки благодаря надежным направляющим.
• Возможность фиксации заготовки в патроне или путем зажима в центрах.
• Надежная фиксация резца благодаря конструкции держателя.
• Высокоточные подшипники качения шпинделя гарантируют высокоточное позиционирование и вращение, не требуют регулировки в процессе эксплуатации.
• Высокая безопасность благодаря ряду элементов ограждения и блокировки. Экстренное отключение суппорта.
• Механизм передней бабки позволяет получить четыре ряда чисел оборота шпинделя.
• Выходной вал передней бабки посредством зацепления сменных зубчатых колес жестко связан с коробкой подач. Это обеспечивает точное движение суппорта от ходового вала или ходового винта в зависимости от операции.
• Высокая точность операций благодаря наличию линейки с визирами для эффективной проверки продольного и поперечного перемещения режущего инструмента.

Основные технические характеристики станка 16К20 вы можете изучить в приведенной ниже таблице:

Технические характеристики станка 16К20	Параметры
Диаметр обработки над станиной, мм	400
Диаметр обработки над суппортом, мм	220
Расстояние между центрам	1000 / 1500
Класс точности по ГОСТ 8-82	Н
Размер внутреннего конуса в шпинделе	Морзе 6 М80*
Конец шпинделя по ГОСТ 12593-72	6К
Диаметр сквозного отверстия в шпинделе, мм	55
Максимальная масса заготовки, закрепленной в патроне, кг	300
Максимальная масса детали, закрепленной в центрах, кг	1 300
Число ступеней вращения шпинделя, шт.	23
Число ступеней частот обратного вращения шпинделя	12
Пределы частот прямого вращения шпинделя, мин-1	12,5 — 2 000
Пределы частот обратного вращения шпинделя, мин-1	19 — 2 420
Число ступеней рабочих подач — продольных	42
Число ступеней рабочих подач — поперечных	42
Пределы рабочих подач — продольных, мм/об	0.7 — 4,16
Пределы рабочих подач — поперечных, мм/об	0,035-2,08
Число нарезаемых метрических резьб	45
Число нарезаемых дюймовых резьб	28
Число нарезаемых модульных резьб	38
Число нарезаемых питчевых резьб	37
Число нарезаемых резьб — архимедовой спирали	5
Наибольший крутящий момент, кНм	2
Наибольшее перемещение пиноли, мм	200
Поперечное смещение корпуса, мм	±15
Наибольшее сечение резца, мм	25
Мощность электродвигателя главного привода	10 кВт
Мощность электродвигателя привода быстрых перемещений суппорта, кВт	0,75 или 1. 1
Мощность насоса охлаждения, кВт	0,12
Габаритные размеры станка (Д х Ш х В), мм	2 812 / 3 200 х 1 166 х 1 324
Масса станка, кг	3 035

Конструкция станка обеспечивает высокую безопасность при эксплуатации, надежность, простоту и удобство обслуживания. Все это, наряду с низкой стоимостью, гарантирует его востребованность на российском рынке.

Профилактика и ремонт

Мероприятия ежедневного ухода

Перед началом работы:

• Осмотр станка.
• Смазка ходового винта и валика.
• Контроль количества масла.
• Включение с проверкой узлов без нагрузки.

Во время работы:

• Переключать подачи и передачи только после окончательной остановки движущихся узлов.
• Работая с чугуном или абразивными материалами накрывать направляющие плотной тканью.

После окончания рабочего времени: отключить электропитание, убрать стружку, протереть ветошью, смоченной в керосине, и смазать маслом открытые направляющие.

Неисправности и их устранение

Незначительное увеличение зазоров суппорта устраняется регулировкой клиньями в направляющих поперечных или верхних салазках, и юстировочными винтами задней направляющей продольных салазок. Затем отводя салазки на максимальное расстояние, убеждаются в плавности их перемещения. Неплотность винтового привода поперечных салазок устраняют регулировкой винтами, находящимися за площадкой резцедержателя.

16К20 (РМЦ 1000 мм) комплект лінійок і УЦІ Ditron для токарного верстата на 2 осі

Цена с НДС

Під замовлення16К20, 2 осі, РМЦ 1000 мм, 5 мкм. набір лінійок і УЦІ Ditron на токарний станок

20 217 грн/комплект

Купити

+380 (98) 753-31-67

Киевстар

• +380 (95) 811-30-72

  МТС

• +380 (56) 767-39-45

• +380 (56) 790-00-45

Опис

Характеристики

Інформація для замовлення

• DC10-320 — оптична лінійка з довжиною виміру 320 мм. , дискретність 5 мкм., для контролю Пересування поперечних салазок суппорту (8 X)
• DC10-1100  — оптична лінійка з довжиною виміру 1100 мм., дискретність 5 мкм., для контролю Поперечний рух каретки суппорту (ось Z)
• D60-2 дво-координатний Пристрій цифрової індикації, повнорозмірне УЦІ в металевому корпусі, з розширеним функціоналом, обладнано повноцінною клавіатурою і 7-ими розрядним ЖКИ дисплеїм зеленого свічки
• Кронштейни і кріпильні елементи для встановлення лінійок і УЦІ
• Інструкція по монтажу і підручнику користувача.

Ви можете самостійно встановити цей комплект на своє обладнання, або Надіслати запит на встановлення Заповніть форму за посиланням.

Експерти ОО «ТП «Станкоресурс» у стиснуті терміни виконують Основний монтаж, з’ єднання і налаштування цього набору.

Ознайомиться з короткою Відеоіструкцій за допомогою монтажу лінійних перетворень Ви можете в розділі «Статті«На нашому веб-сайті чи Перейшовши за цією посилання

Важно!

Перед купівлею комплекту обов’ язково Проконсультуйтеся з нашими спеціалістами, або, Переконайтеся, що межі пересування виконавчих органів верстата не перевищує межі виміру ліішек, які вказано в цьому реченні, а габарити місця установки дозволяють закріпити корпус лінійки згідно інструкції!

TYDEX Facility

Производственные мощности Tydex занимают 1500 квадратных метров и состоят из следующих отделов: производство оптических компонентов, оптическое покрытие, производство устройств и исследования и разработки.

Исследования и разработки сосредоточены в двух ключевых областях: производство и исследование оптических компонентов, разработка и производство терагерцовых приборов, устройств и компонентов.

Оптическое производство является основным отделом, подразделяющимся на несколько участков.

Металлообрабатывающий участок состоит из двух участков. Первый отвечает за изготовление специальной оснастки для производства оптических компонентов (рис. 1, 2). Второй изготавливает различные детали и узлы приборостроения из различных металлов (титан, нержавеющая и инструментальная сталь, латунь, дюралюминий, неметаллические материалы). В парк оборудования входят токарные и фрезерные станки производства JET, ИЖ350 и 16К20 российского производства, обеспечивающие возможности резки металла (до 200 мм), токарной обработки (до 350 мм), сферической токарной обработки (до 250 мм), фрезерной обработки. (до 250 мм) и бурение. Профиль соответствует следующим требованиям точности: допуск на линейные размеры ±10 мкм, допуск на угловые размеры ±20′, шероховатость поверхности Ra 0,8.

Рис.1

Рис.2

Участок подготовки оптических заготовок выполняет резку (рис. 3, 4) шлифовку (рис. 5), округление и галтовку оптических материалов, решая большинство задач подготовки к последующее изготовление призм, линз, клиньев, зеркал размером от 2 до 220 мм, а также шаровидных линз с минимальным диаметром менее 1,5 мм. Кристаллические материалы режут кольцевым отрезным станком Алмаз-6М, а стекло – периферийно-ножевым станком. Заготовки шлифуют плоскошлифовальными машинами с использованием рыхлого абразива (кремния или карбида бора) или алмазного инструмента. Сферическое шлифование производят на шлифовальных станках АШС-35 и АШС-70. Закругление производится круглошлифовальными машинами: бесцентровой БШС10 и центровой 3А-110. Степень точности округления до 20 мкм. Сферические заготовки изготавливаются на собственном оборудовании.

Рис. 3

РИС. станки и инструменты, способные обрабатывать сферические детали до 200 мм и плоские детали до 250 мм (рис. 6-9). Обработка оптических компонентов может быть достигнута со следующей точностью длины волны при 633 нм: внеплоскостная погрешность L/10, локальная погрешность L/20 для плоских поверхностей и L/5 для сферических поверхностей, качество поверхности 10/5scr/dig MIL (класс 2 по ГОСТ 11141-84). Подробное описание наших возможностей по материалам, формам, точности и качеству поверхности смотрите в нашем каталоге продукции. Детали размером более 250 мм изготавливаются в сотрудничестве с нашими субподрядчиками. Разработаны процессы химико-механической обработки различных кристаллических материалов (Ge, Si, ZnSe, ZnS, CaF ₂ , BaF ₂ и др.) и серийное производство шаровидных линз из этих материалов являются нашими ключевыми конкурентными преимуществами, как по качеству изготовления, так и по срокам изготовления.

Fig.  6

Fig.  7

Fig.  8

Fig.  9

Optics quality control section is equipped с помощью различных инструментов, необходимых для проверки соответствия всех характеристик изготовленных компонентов с соответствующей точностью (рис. 10-13).

Рис. 10

РИС. -5 угловых секунд спецификации (по Г5М), линейные размеры до 0,2 мкм (по ИЗВ-5), качество поверхности до 1/10 длины волны при 633 нм (по интерферометру). Интерферометрические измерения плоских поверхностей до 200 мм производятся двумя модифицированными интерферометрами ИТ-200 (рис. 15-17), а также ИТ-70 и нашим фирменным ИФЛ-200 (рис. 13). Все приборы проходят метрологическую аттестацию в РосТест и имеют необходимые сертификаты. Сферические поверхности проверяются на месте с использованием 2500 плоскостей. Окончательный контроль проводят интерферометром FTI-100 (ЗАО «Дифракция») с использованием стандартных объективов фирмы MPF (Германия).

Также в состав производства входит участок изготовления оптических деталей из кристаллов соли. Линзы, призмы, клинья и окна могут изготавливаться из KBr, NaCl и KCl со следующими характеристиками:
— точность отделки – 2L@633,
— качество поверхности 5 класс по ГОСТ 11141-84,
— допуск на габаритные и линейные размеры ± 0,1 мм,
— допуск на угловой размер 5′.

Рис.  14

Рис.  15

Рис. 16

Рис. 17

Департамент покрытия оснащен белорусскими модульными VU-1AI и VU-2MI Vacuum Pacuum Units (фиг. 18-21). Рис. 18-21). , BAK-750 (Швейцария) и UVP-3 (собственная), которые можно использовать для нанесения диэлектрических и металлических покрытий в диапазоне длин волн от 190 нм до 3000 мкм. В установках используется очистка поверхности ионным распылением и осаждение с помощью ионного луча. Спектральные параметры покрытий проверены на спектрофотометре Photon RT (EssentOptics (Беларусь)) в диапазоне длин волн 0,19.-1,1 мкм (рис. 22) и фурье-спектрометр Vertex 70 (Bruker) в диапазоне 0,9-700 мкм (рис. 23). Измерения выполняются в геометрии пропускания и отражения, включая, помимо прочего, поляризованный свет. Эти же приборы используются для входного спектрального контроля оптических материалов и готовых изделий без покрытия. Отдел также проводит экологические испытания покрытий, испытания на стойкость к истиранию, адгезию и т. д. (рис. 24).

Рис.  18

Fig.  19

Fig.  20

Fig.  21

Fig.  22

Fig. 23

Fig.  24

Второе ключевое направление нашей компании включает отделы исследований и разработок и устройств.

Отдел исследований и разработок разрабатывает новые компоненты, блоки и приборы для приложений терагерцовой фотоники. Он оснащен различными исследовательскими приборами, такими как специализированный терагерцовый ТДС-спектрометр К-15 фирмы Menlo Systems (Германия) (рис. 25), ИК-спектрометр Bruker Vertex 70 (Германия) (рис. 23), фемтосекундный ИК-импульсный лазер фирмы Avesta (рис. 23). Россия) и спектрофотометр Photon RT производства EssentOptics (Беларусь) (рис. 22). Указанные приборы обеспечивают возможность проведения спектроскопических исследований в широком диапазоне длин волн (19от 0 нм до 3000 мкм) в поляризованном и неполяризованном свете, под разными углами и геометрией (пропускание, отражение). При разработке прототипов сектор использует почти производственные возможности TYDEX. Для получения более подробной информации обратитесь в отдел исследований и разработок.

Рис. терагерцовых импульсов, сканирующие терагерцовые интерферометры Фабри-Перо, предназначенные для измерения длины волны и интенсивности узкополосного терагерцового излучения, терагерцовые аттенюаторы и другие приборы и устройства, работающие в терагерцовом диапазоне длин волн. Более подробный обзор наших ТГц продуктов см. в разделах ТГц устройства и ТГц оптика.

Наши производственные процессы включают, помимо прочего, синтез органических пленок с последующим вакуумным напылением покрытия, сборку деталей в вакууме (рис. 26), настройку и регулировку компонентов (рис. 27), сборку и калибровку инструментов (рис. 28). и многие другие мероприятия.

В производственных процессах используется электронное оборудование НР/Agilent, Thorlabs, Ircon, Velleman, специализированное вакуумное оборудование на базе компонентов BOC Edwards, система виброзащиты Standa, высокоочищенные расходные материалы (газы, полимеры и растворители).

Рис. 26

Рис. 27

Рис. 28

ОПТИК Терагерцовый спектрометр ITS-2

Компания TYDEX модифицировала импульсный терагерцовый спектрометр ITS-1 и создала новую модель — ITS-2, которая представляет собой комплексное решение для широкополосной терагерцовой спектроскопии во временной области.

mhdl16.htm

16-ХХ	Ассоциативные кольца и алгебры {Для коммутативного случая см. 13-ХХ }
16-00	Общие справочные издания (справочники, словари, библиографии и т.д.)
16-01	Учебная экспозиция (учебники, учебные пособия и т.д.)
16-02	Научная экспозиция (монографии, обзорные статьи)
16-03	Исторические {!также должен быть присвоен хотя бы один классификационный номер из раздела 01}
16-04	Явные машинные вычисления и программы (не теория вычислений или программирование)
16-06	Труды, конференции, сборники и т. д.
16Bxx	Общее и разное
16Б50	Категорийные методы и результаты {!за исключением 16Д90 , 16E10 } [Смотрите также 18-ХХ]
16Б70	Приложения логики [Смотрите также 03Cxx ]
16B99	Ничего из вышеперечисленного, но в этом разделе
16Dxx	Модули, бимодули и идеалы
16Д10	Общая теория модулей
16Д20	Бимодули
16Д25	Идеалы
16Д30	Бесконечномерные простые кольца (кроме как в 16Кхх)
16Д40	Свободные, проективные и плоские модули и идеалы [Смотрите также 19А13]
16Д50	Инъективные модули, самоинъективные кольца [Смотрите также 16L60]
16Д60	Простые и полупростые модули, примитивные кольца и идеалы
16Д70	Структура и классификация {!кроме как в 16Gxx}, прямое разложение суммы, сокращение
16Д80	Другие классы модулей и идеалов [Смотрите также 16G60]
16Д90	Категории модулей [Смотрите также 16Gxx , 16С90]; теория модулей в теоретико-категориальном контексте; Эквивалентность Мориты и двойственность
16Д99	Ничего из вышеперечисленного, но в этом разделе
16Exx	Гомологические методы {О коммутативных кольцах см. 13Dxx ; общие категории см. 18Gxx }
16E05	Сизигии, разрешения, комплексы
16E10	Гомологическая размерность
16E20	группы Гротендика, $K$-теория и т.д. [Смотрите также 18Ф30 , 19Axx , 19D50 ]
16E30	Гомологические функторы на модулях (Tor, Ext и др.)
16Е40	(Ко)гомологии колец и алгебр (например, гохшильдовские, циклические, диэдральные и т. д.)
16Э45	Дифференциально-градуированные алгебры и приложения
16Е50	Регулярные кольца фон Неймана и их обобщения
16Е60	Полунаследственные и наследственные кольца, свободные идеальные кольца, кольца Сильвестра и др.
16Е65	Гомологические условия на кольцах (обобщения регулярных колец Горенштейна, колец Коэна-Маколея и др.)
16E99	Ничего из вышеперечисленного, но в этом разделе
16Gxx	Теория представлений колец и алгебр
16G10	Представления артиновых колец
16G20	Представления колчанов и частично упорядоченных множеств
16Г30	Представления порядков, решеток, алгебр над коммутативными кольцами [Смотрите также 16H05]
16Г50	Модули Коэна-Маколея
16G60	Тип представления (конечный, ручной, дикий и т.д.)
16G70	Последовательности Auslander-Reiten (почти разделенные последовательности) и колчаны Auslander-Reiten
16G99	Ничего из вышеперечисленного, но в этом разделе
16H05	Порядки и арифметика, сепарабельные алгебры, алгебры Адзумая [Смотрите также 11Р52 , 11Р54 , 11С45 ]
16кхх	Кольца с делением и полупростые кольца Артина [Смотрите также 12Е15 , 15А30]
16К20	конечномерный {Для скрещенных продуктов см. 16С35 }
16К40	Бесконечномерный и общий
16К50	группы Брауэра [Смотрите также 12G05 , 14F22 ]
16К99	Ничего из вышеперечисленного, но в этом разделе
16Lxx	Локальные кольца и обобщения
16Л30	Некоммутативные локальные и полулокальные кольца, совершенные кольца
16Л60	Кольца квазифробениуса [Смотрите также 16Д50]
16Л99	Ничего из вышеперечисленного, но в этом разделе
16Nxx	Радикалы и радикальные свойства колец
16Н20	Радикал Джекобсона, квазиумножение
16Н40	Ниль- и нильпотентные радикалы, множества, идеалы, кольца
16Н60	Первичные и полупервичные кольца [Смотрите также 16Д60 , 16U10 ]
16Н80	Общие радикалы и кольца {О радикалах в категориях модулей см. 16С90 }
16Н99	Ничего из вышеперечисленного, но в этом разделе
16Pxx	Цепные условия, условия роста и другие формы конечности
16П10	Конечные кольца и конечномерные алгебры {Для полупростых см. 16К20 ; для коммутативного см. 11Txx , 13Mxx }
16П20	Артиновы кольца и модули
16П40	Нётеровы кольца и модули
16П50	Локализация и нётеровы кольца [Смотрите также 16U20 ]
16П60	Цепные условия на аннуляторах и слагаемых: условия типа Голди [Смотрите также 16У20], Измерение Крулля
16П70	Цепные условия на другие классы подмодулей, идеалов, подколец и т. д.; когерентность
16П90	Скорость роста, размерность Гельфанда-Кириллова
16П99	Ничего из вышеперечисленного, но в этом разделе
16Rxx	Кольца с полиномиальной идентичностью
16R10	$T$-идеалы, тождества, многообразия колец и алгебр
16R20	Полупростой пи.и. Кольца, кольца, вложимые в матрицы над коммутативными кольцами
16R30	Кольца следов и теория инвариантов
16Р40	Тождества, отличные от тождеств матриц над коммутативными кольцами
16Р50	Другие виды тождеств (обобщенные полиномиальные, рациональные, инволюционные)
16Р99	Ничего из вышеперечисленного, но в этом разделе
16схх	Кольца и алгебры, возникающие при различных конструкциях
16С10	Кольца, определяемые универсальными свойствами (свободные алгебры, копроизведения, присоединение обратных и т. д.)
16С15	Конечное порождение, конечная представимость, нормальные формы (алмазная лемма, переписывание терминов)
16С20	Централизация и нормализация расширений
16С30	Универсальные обертывающие алгебры алгебр Ли [См. в основном 17B35 ]
16С32	Кольца дифференциальных операторов [Смотрите также 13Н10 , 32С38 ]
16С34	Групповые кольца [Смотрите также 20C05 , 20C07 ], Кольца многочленов Лорана
16С35	Скрученные и косые групповые кольца, скрещенные произведения
16С36	Обыкновенные и косые кольца полиномов и полугрупповые кольца [Смотрите также 20М25 ]
16С37	Квадратичные алгебры и алгебры Кошуля
16С38	Кольца, возникающие из некоммутативной алгебраической геометрии
16С40	Разбейте продукты общего действия Хопфа [Смотрите также 16W30]
16С50	Кольца эндоморфизмов; матричные кольца [Смотрите также 15-ХХ]
16С60	Кольца функций, подпрямые произведения, пучки колец.
16С70	Расширения колец идеалами
16С80	Деформации колец [Смотрите также 13Д10 , 14Д15]
16С90	Максимальное кольцо частных, теории кручения, радикалы на модульных категориях [Смотрите также 13Д30 , 18E40 ] {О радикалах колец см. 16Nxx }
16С99	Ничего из вышеперечисленного, но в этом разделе
16Uxx	Условия для элементов
16U10	Интегральные домены
16U20	\Рудные кольца, мультипликативные множества, \Рудная локализация
16У30	Делимость, некоммутативные UFD
16У60	Юниты, группы юнитов
16У70	Центр, нормализатор (инвариантные элементы)
16У80	Обобщения коммутативности
16U99	Ничего из вышеперечисленного, но в этом разделе
16Wxx	Кольца и алгебры с дополнительной структурой
16W10	Кольца с инволюцией: Ли, Жордан и другие неассоциативные структуры [Смотрите также 17Б60 , 17С50 , 46Kxx ]
16W20	Автоморфизмы и эндоморфизмы
16W22	Действия групп и полугрупп; теория инвариантов
16W25	Выводы, действия алгебр Ли
16W30	Коалгебры, биалгебры, алгебры Хопфа [Смотрите также 57Т05 , 16С30 , 16С40]; кольца, модули и т. д. На что они действуют
16W35	Кольцевые аспекты квантовых групп [Смотрите также 17Б37 , 20Г42 , 81R50]
16W50	Градуированные кольца и модули
16W55	«Супер» (или «косая») структура [Смотрите также 17А70 , 17С70 ] {О внешних алгебрах см. 15А75 ; для алгебр Клиффорда см. 11Е88 , 15А66 }
16W60	Оценки, дополнения, формальные степенные ряды и связанные с ними построения [Смотрите также 13Jxx]
16W70	Фильтрованные кольца; фильтрационные и градуированные методы
16W80	Топологические и упорядоченные кольца и модули [Смотрите также 13Jxx]
16W99	Ничего из вышеперечисленного, но в этом разделе
16Yxx	Обобщения {О неассоциативных кольцах см. 17-ХХ }
16Y30	Почти кольца [Смотрите также 12K05 ]
16Y60	Полукольца [Смотрите также 12К10 ]
16Y99	Ничего из вышеперечисленного, но в этом разделе
16Z05	Вычислительные аспекты ассоциативных колец [Смотрите также 68W30]

Фланец JIS b2220 16k, стандартный фланец JIS 16k, размер фланца JIS 16k Pvt Ltd, хотел бы воспользоваться возможностью, чтобы представить в качестве ведущего

JIS B 2220 16K Фланец Размеры. Фланец JIS B 2220 16K имеется на складе или доступен в следующем диапазоне материалов и размеров для нефтяной, газовой, нефтехимической и смежных отраслей. Трубы с фланцем JIS B 2220 16K легко собираются и разбираются. Фланец SS JIS B 2220 16K может быть фланцем.

Содержание

• JIS B 2220 Фланец 16K Прайс-лист
• Спецификация фланца JIS B 2220 16K
• JIS B 2220 16K Материал фланца
• Размеры и вес фланца JIS B 2220 16K
• Калькулятор веса фланца JIS B 2220 16K

Фланец JIS B 2220 16K

Размеры фланца JIS B 2220 16K

Стандарты фланца JIS B 2220 16K

Как размеры фланца JIS B 2220 16K. мы предлагаем эти фланцы из нержавеющей стали JIS B 2220 16K rjt, глухие фланцы из углеродистой стали JIS B 2220 16K, фланцы с приварной горловиной из легированной стали JIS B 2220 16K, накидные фланцы из нержавеющей стали JIS B 2220 16K, фланцы с раструбной сваркой из углеродистой стали JIS B 2220 16K во всех стандартах, в которых общие мировые стандарты включают ANSI/ASME (США), BS10 (британский/австралийский), PN/DIN (европейский) и JIS/KS (японский/корейский).

Получите подходящие фланцы JIS B 2220 16K от производителей в ОАЭ, Индии, Катаре, Сингапуре, Дубае, Великобритании, Австралии и Южной Африке.

Сэкономьте до 40 % на фланцах из углеродистой стали JIS B 2220 16K. Посетите завод производителей фланцев JIS из нержавеющей стали B 2220 16K в Индии, запросите бесплатный образец фланцев из легированной стали JIS B 2220 16K.

Прейскурант фланцев JIS

кг

кг

кг

углеродистой стали Б 2220 16К ДЖИС

кг

JIS B 2220 16K Тип фланца	JIS B 2220 16K Фланец Цена в Индии	Фланец JIS B 2220 16K Цена в долларах США	JIS B 2220 16K Фланец Цена в дирхамах ОАЭ
Фланец JIS B 2220 16K	138,08 индийских рупий /	2 доллара США/кг	7,35 дирхама ОАЭ
JIS B 2220 16K Стандартная пластина Плоский фланец	218,86 индийских рупий /	3,17 долл. США / 9 кг0250	11,64 дирхама ОАЭ
JIS B 2220 Глухой фланец из нержавеющей стали 16K	222,31 индийских рупий /	3,22 доллара США за кг	11,83 дирхама ОАЭ
Фланец	1380,83 индийских рупий /	20 долларов США/кг	73,46 дирхама ОАЭ

Обратите внимание, что это приблизительная стоимость фланца JIS B 2220 16K в Индии. Для получения окончательной цены на фланец JIS B 2220 16K в Индии, пожалуйста, напишите нам.

Спецификация фланца JIS B 2220 16K

ASME B16.5 JIS B 2220 Таблица размеров фланца 16K	от 1/2″ (15 НБ) до 48″ (1200 НБ) DN10~DN5000
Стандарты фланцев JIS B 2220 16K	ANSI/ASME B16.5, B16.47 серии A и B, B16. 48, BS4504, BS 10, EN-1092, DIN, фланцы ASME, фланцы ASME, фланцы BS, фланцы DIN, фланцы EN, фланцы ГОСТ, ASME /АСМЭ Б16.5/16.36/16.47А/16.47Б, МСС С44, ИСО70051, ДЖИСБ2220, БС1560-3.1, АПИ7С-15, АПИ7С-43, АПИ605, ЭН1092
JIS B 2220 16K Номинальное давление фланца ANSI	Класс 150 фунтов, 300 фунтов, 600 фунтов, 900 фунтов, 1500 фунтов, 2500 фунтов
JIS B 2220 16K Расчет давления фланца по DIN	6Бар 10Бар 16Бар 25Бар 40Бар / PN6 PN10 PN16 PN25 PN40, PN64
JIS	5К, 10К, 16К 20К, 30К, 40К, 63К
УНИ	6 бар 10 бар 16 бар 25 бар 40 бар
ЕН	6 бар 10 бар 16 бар 25 бар 40 бар
Покрытие	Черная масляная краска, антикоррозийная краска, оцинкованная, желтая прозрачная, холодная и горячая оцинковка погружением
Наиболее распространенные типы фланцев JIS B 2220 16K	Кованые / Резьбовые / Резьбовые / Пластинчатые
Сертификаты испытаний	ЕН 10204/3. 1В Сертификат сырья Отчет о 100% рентгенографии Отчет об инспекции третьей стороной и т. д.
Производственная техника	Кованые, термообработанные и обработанные
Соединительный/фланцевый тип	Фланцы с выступом (RF), Фланцы с кольцевым соединением (RTJ), Фланцы с плоским торцом (FF), Большие фланцы с наружной и внутренней резьбой (LMF), Фланцы с торцевым соединением внахлестку (LJF), Малые фланцы с наружной и внутренней резьбой (SMF), Фланцы с малым язычком, Фланцы с большим гребнем и канавкой
Специальное исполнение	По вашему чертежу AS, ANSI, BS, DIN и JIS от 15 NB (1/2″) до 200 NB (8″) Равные и уменьшающие конфигурации
Тест	Спектрограф прямого считывания, машина для гидростатических испытаний, рентгеновский детектор, ультразвуковой дефектоскоп UI, детектор магнитных частиц
Оборудование	Пресс-машина, гибочная машина, толкающая машина, электрическая машина для снятия фаски, пескоструйная машина и т. д.
Происхождение	Индия / Западная Европа / Япония / США / Корея
Производитель	ASME DIN, ГОСТ, JIS, UNI, BS, AS2129, AWWA, EN, SABS, NFE и т. д. Фланец JIS B 2220 16K: Фланец -BS, Фланец EN, Фланцы API 6A, Фланцы ASME, Фланцы ASME, Фланцы DIN, Фланцы EN1092-1, Фланцы UNI, Фланцы JIS/KS, Фланцы BS4504, Фланцы GB, Фланцы AWWA C207, ГОСТ Фланцы, Фланцы PSI Б.С: БС4504, БС3293, БС1560, БС10 AS 2129: таблица D; Таблица Е; Стол Н ASME B16.5, ASME B16.47 серии A и B, MSS SP44, ASA, API-605, AWWA, пользовательские чертежи ASME: ASME B16.5, ASME B16.47(API605), MSS SP44, ASME B16.36, ASME B16.48 АСМЭ Б16.5, АСМЭ Б16.47, МСС СП44, АСМЭ Б16. 36, АСМЭ Б16.48 Американский стандарт (ANSI) Немецкий (DIN) Британский стандарт (BS) DIN: DIN 2527, DIN 2566, DIN 2573, DIN 2576, DIN 2641, DIN 2642, DIN 2655, DIN 2656, DIN 2627, DIN 2628, DIN 2629, DIN 2631, DIN 2632, DIN 2633, DIN 2634, DIN 2635, DIN 2636, DIN 2637, DIN 2638 JIS B 2220 16K Фланец Другой стандарт: AWWA C207; EN1092-1, ГОСТ12820, JIS B2220; КС Б1503, САБС1123; НФЭ29203; УНИ2276
Фланец JIS B 2220 16K Использование и применение	Улучшители битума. Заводы по переработке тяжелой нефти. Атомная энергетика (в основном бесшовная). Нефтехимические продукты и кислоты.
Экспорт в	Ирландия, Сингапур, Индонезия, Украина, Саудовская Аравия, Испания, Канада, США, Бразилия, Таиланд, Корея, Иран, Индия, Египет, Оман, Дубай, Перу и т. д.
Сертификаты испытаний материалов (MTC) в соответствии с EN 10204 3.1 и EN 10204 3.2, сертификаты испытаний, подтверждающие NACE MR0103, NACE MR0175

Материал фланца JIS B 2220 16K

Престижное качество JIS B 2220 16K Производители фланцев в Индии предлагают эти фланцы из углеродистой стали JIS B 2220 16K в соответствии со стандартами DIN, EN, BS, ISO, JIS или ASME.

углеродистой стали ДЖИС Б 2220 16К

Фланец	ASTM/ASME A/SA105 A/SA105N и A/SA216-WCB, DIN 1.0402, DIN 1.0460, DIN 1.0619, штамповая сталь, ASTM A105 / ASME SA105, A105N, ASTM A350 LF2 / ASME SA350, высокопрочная углеродистая сталь ASTM A694/А694 (Ф52 Ф56 Ф60 Ф65 Ф70 Ф80)
Нержавеющая сталь JIS B 2220 16K Фланец	ASTM/ASME A/SA182 F304, F304L, F316, F316L, ASTM/ASME A/SA351 CF8, CF3, CF8M, CF3M, DIN 1,4301, DIN 1,4306, DIN 1,4401, DIN 1,4404, DIN 1,4308, DIN 1,4408, DIN 1,4406 DIN 1. 4409
фланец легированной стали JIS B 2220 16K	ASTM A182 / ASME SA182 F5, F9, F11, F12, F22, F91
Титан JIS B 2220 16K Фланец	ASTM B381 / ASME SB381, титан Gr. 1, титан гр. 2, титан гр. 4, титан гр. 5, титан гр. 7 ASTM R50250/GR.1 | R50400/GR.2 | R50550/GR.3 | R50700/GR.4 | ГР.6 |R52400/ГР.7 | R53400/GR.12 | R56320/GR.9 |R56400/GR.5
Медь JIS B 2220 16K Фланец	Т1, Т2, К10100, К10200, К10300, К10400, К10500, К10700, К10800, К10910,C10920, TP1, TP2, C10930, C11000, C11300, C11400, C11500, C11600, C12000,C12200, C12300, TU1, TU2, C12500, C14200, C14420, C14500, C14510, C14520, C14530, C17200, C19200, C21000, C23000, C26000, C27000, C27400, C28000, C33000, C33200, C37000, C44300, C44400, C44500, C60800, C63020, C68700, C70400, C70600, C70620, C7150, C70250, C72050, C72050, C72050, C72050, C72050, C70250, C72020, C70400, C72050, C70250, C70400, C720500, C70250, C70400, C70600, C70250, C70400, C70600, C70250, C70400, C70600, C70620, C70250, C70400, C70600.
Медный никель JIS B 2220 16K Фланец	ASTM / ASME SB 61/62/151/152, Медь Никель 90/10 (К70600), медно-никелевый сплав 70/30 (К71500), УНС К71640
Латунь JIS B 2220 16K Фланец	3602/2604/Х59/Х62/и т. д.
Инконель JIS B 2220 16K Фланец	ASTM B564 / ASME SB564, Inconel 600, 601, 625, 718, 783, 690, x750 JIS B 2220 16K Фланец
Hastelloy JIS B 2220 16K Фланец	ASTM B564 / ASME SB564, Hastelloy C276 (UNS N10276), C22 (UNS N06022), C4, C2000, B2, B3, фланцы X
Монель JIS B 2220 16K Фланец	ASTM B564 / ASME SB564, монель 400 (UNS № N04400), монель 500 (UNS № N05500)
Сплав 20 JIS B 2220 16K Фланец	ASTM B462 / ASME SB462, сплав Carpenter® 20, сплав 20Cb-3
Алюминий JIS B 2220 16K Фланец	5052 /6061/ 6063 / 2017 / 7075 / и т. д.
Никель JIS B 2220 16K Фланец	ASTM B564 / ASME SB564, никель 200, никель 201, никель 205, никель 205LC
Дуплекс JIS B 2220 16K Фланец	S31803 / S32205 A182 Гр F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61
Супердуплекс JIS B 2220 16K Фланец	S32750 / S32760 A182 Гр F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61
Инколой JIS B 2220 16K Фланец	ASTM B564 / ASME SB564, Инколой 800, 800H, 800HT (UNS N08800), 825 (UNS N08825), 925 Фланцы
254 Smo JIS B 2220 16K Фланец	ASTM A182 / ASME SA182, SMO 254/6Mo, UNS S31254, DIN 1.4547
Нимоник JIS B 2220 16K Фланец	Нимоник 75, Нимоник 80А, Нимоник 90
Другое JIS B 2220 16K Материал фланца	Оловянная бронза, Алюминиевая бронза, Свинцовая бронза

Red Earth Steels Pvt Ltd является производителем и дистрибьютором фланцев из нержавеющей стали

JIS B 2220 16K в Индии, сертифицированным по стандарту ISO

Red Earth Steels Pvt Ltd является производителем и поставщиком фланцев JIS B 2220 16K, предлагающих все рейтинги до 2500 #, создала дистрибьюторскую сеть более чем в 65 странах мира.

Таблица размеров и веса фланца JIS B 2220 16K

Номинальный	Снаружи	Внутри	Снаружи	Размер фланца в разрезе							Отверстие под болт			Номинал	Прибл.
Диам. из	Диам. из	Диам. из	Диам. из	т	Т	Диам. концентратора		р	Диам. из	Диам. из	Болт.	Номер	Отверстие	Болт	Масса
Фланец	Сталь	Фланец	Фланец			и	б		Лицо	Выступ	Круг	Болт	Диам.	Размер	(кг)
	Труба	до	Д						ф	г	Диаметр	Отверстия	ч		БЛ	СОХ
10	17,3	17,8	90	12	16	26	28	4	1	46	65	4	15	М12	0,53	0,52
15	21,7	22,2	95	12	16	30	32	4	1	51	70	4	15	М12	0,6	0,58
20	27,2	27,7	100	14	20	38	42	4	1	56	75	4	15	М12	0,79	0,75
25	34	34,5	125	14	20	46	50	4	1	67	90	4	19	М16	1,22	1,16
32	42,7	43,2	135	16	22	56	60	5	2	76	100	4	19	М16	1,66	1,53
40	48,6	49,1	140	16	24	62	66	5	2	81	105	4	19	М16	1,79	1,64
50	60,5	61. 1	155	16	24	76	80	5	2	96	120	8	19	М16	2,09	1,83
65	76,3	77,1	175	18	26	94	98	5	2	116	140	8	19	М16	3,08	2,58
80	89.1	90	200	20	28	108	112	6	2	132	160	8	23	М20	4,41	3,61
-90	101,6	102,6	210	20	30	120	124	6	2	145	170	8	23	М20	4,92	3,89
100	114,3	115,4	225	22	34	134	138	6	2	160	185	8	23	М20	6,29	4,87
125	139,8	141,2	270	22	34	164	170	6	2	195	225	8	25	М22	9. 21	7,09
150	165,2	166,6	305	24	38	196	202	6	2	230	260	12	25	М22	12,7	9,57
200	216,3	218	350	26	40	244	252	6	2	275	305	12	25	М22	18,4	12
250	267,4	269,5	430	28	44	304	312	6	2	345	380	12	27	М24	30,4	20,1
300	318,5	321	480	30	48	354	364	8	3	395	430	16	27	М24	40,5	24,3
350	355,6	358,1	540	34	52	398	408	8	3	440	480	16	33	М30×3	57,5 ​​	34,4
400	406,4	409	605	38	60	446	456	10	3	495	540	16	33	М30×3	81,7	47,4
450	457,2	460	675	40	64	504	514	10	3	560	605	20	33	М30×3	107	61,8
500	508	511	730	42	68	558	568	10	3	615	660	20	33	М30×3	132	73,7
-550	558,8	562	795	44	70	612	622	10	3	670	720	20	39	М36×3	163	87,9
600	609,6	613	845	46	74	666	676	10	3	720	770	24	39	М36×3	192	98,4
650	660,4	664	895	48	77	704	726	10	5	770	820	24	39	М36×3	—	—
700	711. 2	715	960	50	80	754	776	10	5	820	875	24	42	М39×3	—	—
750	762	766	1020	52	83	806	832	10	5	880	935	24	42	М39×3	—	—
800	812,8	817	1085	54	86	865	885	10	5	930	990	24	48	М45×3	—	—
850	863,6	868	1135	56	89	916	936	10	5	980	1040	24	48	М45×3	—	—
900	914,4	919	1185	58	93	968	986	10	5	1030	1090	28	48	М45×3	—	—
1000	1016	1021	1320	62	99	1070	1098	12	5	1140	1210	28	56	М52×3	—	—
1100	1117. 6	1123	1420	66	105	1180	1200	12	15	1240	1310	32	56	М52×3	—	—
1200	1219.2	1225	1530	70	112	1282	1302	12	5	1350	1420	32	56	М52×3	—	—
1300	1320.8	1326	1645	74	—	—	—	—	5	1450	1530	32	62	М56×3	—	—
1350	1371,6	1377	1700	76	—	—	—	—	5	1510	1590	32	62	М56×3	—	—
1400	1422. 4	1428	1755	78	—	—	—	—	5	1560	1640	36	62	М56×3	—	—
1500	1524	1529	1865	80	—	—	—	—	5	1670	1750	36	62	М56×3	—	—

Производство фланцев из нержавеющей стали JIS B 2220 16K в Индии, Red Earth Steels Pvt Ltd имеет широкий ассортимент фланцев из легированной стали JIS B 2220 16K любой толщины, склад для немедленной отправки по всей Индии и по всему миру.

Тип JIS B 2220 16K Фланец, который мы производим:

JIS B 2220 16K Фланец с приваренной горловиной	JIS B 2220 16K Резьбовой фланец
JIS B 2220 16K кованый фланец	JIS B 2220 16K с фланцем 1/2 Npt
JIS B 2220 16K Фланец для сварки враструб	JIS B 2220 16K с фланцем с резьбовым отверстием
JIS B 2220 16K Глухой фланец	JIS B 2220 16K Вес 150# Фланец
JIS B 2220 16K Квадратный фланец	ДЖИС Б 2220 16К Ртдж 1500 Фланец
JIS B 2220 16K Свободный фланец	JIS B 2220 16K Кольцевой фланец
JIS B 2220 16K Pn16 Фланец	JIS B 2220 16K Фланец с плоской поверхностью
JIS B 2220 16K Pn10 Фланец	JIS B 2220 16K Накидной фланец
JIS B 2220 16K Pn40 Фланец	ДЖИС Б 2220 16К Ртдж 900 Фланец
JIS B 2220 16K Pn 160 Фланец	ДЖИС Б 2220 16К Ртдж Фланец
JIS B 2220 16K Pn 64 Фланец	JIS B 2220 Фланец 16K Npt
JIS B 2220 16K Dn150 Pn16 Фланец	JIS B 2220 16K JIS 5k Фланец
JIS B 2220 16K DIN 2527 Фланец	JIS B 2220 16K JIS B2220 Фланец
JIS B 2220 16K DIN EN 1092-1 Фланец	JIS B 2220 16K JIS 10k Фланец
JIS B 2220 16K DIN 2633 Фланец	Kf JIS B 2220 16K Фланец
JIS B 2220 16K DIN 2576 Фланец	JIS B 2220 16K B16. 47 Фланец
JIS B 2220 16K расширительный фланец	JIS B 2220 16K Фланец с канавкой и язычком
JIS B 2220 16K Pn 2,5 Фланец	JIS B 2220 16K Pn 30 Фланец
JIS B 2220 16K Pn 60 Фланец	JIS B 2220 16K Pn 100 Фланец
JIS B 2220 16K Pn 250 Фланец	JIS B 2220 16K Pn 320 Фланец
JIS B 2220 16K CF8 Фланец	JIS B 2220 16K CF3 Фланец
JIS B 2220 16K CF8M Фланец	JIS B 2220 16K CF3M Фланец

Поставка фланца JIS B 2220 16K нашим клиентам по всему миру:

Red Earth Steels Pvt Ltd является государственным. сертифицированный JIS экспортер фланцев из углеродистой стали B 2220 16K в Индии.
