Габионовые конструкции: Габионные конструкции – расчет, укрепление откосов + Фото, видео

Габионные конструкции — габионы, матрасы, габионная сетка, монтажная вязка

что это, плюсы и минусы, примеры

Габионы — это не просто ящики с камнями. Сегодня это один из элементов ландшафтного дизайна, который может быть привлекательным и функциональным одновременно

Фото: shutterstock

Несмотря на то что габионные корзины изобрели еще несколько веков назад, сегодня их заново открывают во многих инфраструктурных и архитектурных проектах. Такие конструкции отличаются прочностью, легкостью монтажа и простотой обслуживания. За счет использования натуральных материалов габионы выглядят естественно и их легко вписать в ландшафт. Однако есть у них и недостатки. Разбираемся, что такое габионы, какими они бывают и что можно сделать из них на дачном участке.

• Что это
• Виды
• Плюсы
• Минусы
• В ландшафтном дизайне

Что такое габион

www.adv.rbc.ru

Габион — это объемная сетчатая конструкция из металлической проволоки, наполненная различными природными материалами. Термин происходит от итальянского слова gabbione, что дословно переводится как «большая клетка». Изначально их применяли в военном деле в качестве полевых фортификационных сооружений, но со временем ими заинтересовались гражданские строители, а в наши дни и ландшафтные архитекторы.

Считается, что прообраз современных габионов спроектировал Леонардо да Винчи. Схожие конструкции он предложил для укрепления основания церкви Сан-Марко в Милане

(Фото: pixabay)

Из габионов возводят заборы, делают клумбы, садовую мебель и формируют различные элементы ландшафтного дизайна. Их также используют для решения многих инженерных задач: укрепления береговых линий и искусственных насыпей вдоль дорог или железнодорожных путей, для защиты естественных склонов от эрозии, камнепадов.

Конструктивно габион состоит из металлического остова и наполнителя. Каркас делают из металлической проволоки диаметром от 2 мм до 3,9 мм, сплетенной в шестигранные звенья с двойным кручением. Для защиты от коррозии сетку покрывают цинком, полимерными составами или сплавом цинка с алюминием [1].

В качестве наполнителя применяют гранит, базальт, известняк, ракушку и другие породы [2]. При возведении габионов на частном участке выбор материалов шире. Это могут быть стекло, речная галька, битый кирпич, дерево или даже шишки.

Фото: shutterstock

Габионы — прочные и долговечные. Максимальная устойчивость достигается минимум за один год [3]. После этого срок службы габиона практически неограничен.

«Габионные конструкции можно возводить в любое время года. Быстрый монтаж и легкая подготовка основания не требуют тяжелой техники. Эти конструкции очень долговечны и менее затратны, чем, например, железобетонные аналоги», — говорит ландшафтный архитектор Ольга Попович.

Ландшафтный дизайн на даче: растения, материалы, стили

Виды габионов

Существует несколько конфигураций габионов, среди которых можно выбирать, ориентируясь на стоимость и назначение. Наиболее распространены следующие виды [4].

Коробчатые

Один из самых широко используемых типов габионов. Внешне они похожи на квадратный или прямоугольный ящик с откидной крышкой. После того как габион заполняют камнем или другим материалом, крышку закрывают и крепят проволокой. Высота коробчатых габионов составляет от 0,5 до 1 м. Максимальный объем конструкции — 4 кубометра.

Матрацно-тюфячные

Это одна из разновидностей коробчатых габионов, которые также известны как матрацы Рено. Такое название они получили в честь одноименной реки близ города Болонья в Италии, для устранения разлива которой впервые их и применили. Внешне они похожи на параллелепипед высотой от 0,17 до 0,5 м. Площадь матрацно-тюфячных габионов — до 12 кв. м.

Цилиндрические габионы

Конструктивно цилиндрический габион состоит из единого рулона сетки, связанного с торцов проволокой обвязки — по типу «конфетка». Чаще всего их используют для ликвидации аварий на водных объектах, в местах с высокой волновой нагрузкой или для создания оснований подпорных стенок. Диаметр цилиндрических габионов варьируется от 0,65 м до 0,95 м.

Плюсы габионов

Габионы смотрятся интереснее и экологичнее обычной бетонной стены, облицованной каким-либо материалом, отмечает архитектор Ольга Попович. Например, подпорные стенки из габиона надежны и хорошо поглощают грунтовые воды без разрушения самих конструкций. В ряде случаев их можно возводить без бетонного основания. Вот еще несколько плюсов:

• долговечность. Благодаря прочному оцинкованному покрытию проволоки и наполнителю из твердых природных материалов габион обладает высокой устойчивостью к атмосферной коррозии и механическим воздействиям;
• гибкость. Несмотря внушительный вид, габионные конструкции относятся к классу гибких, способных подстраиваться под меняющийся со временем грунт. При осадке почвы или размыве склона габион деформируется, но не ломается, а проволока не рвется;
• дренаж. Габионы хорошо пропускают воду, а гравийный наполнитель позволяет снижать скорость потока, разбивая его на множество ручейков. При обустройстве искусственного водоема или укреплении берегов специальной подготовки основания не требуется — габионы укладывают сразу на дно;
• экологичность. Габионные сооружения считаются экологичными и при желании в них можно высаживать цветы или формировать зеленые панно. Такие конструкции не мешают растительности и со временем естественным образом вписываются в ландшафт.

  Фото: shutterstock

Минусы габионов

Применение габионов диктует архитектура дома и стиль участка, но многое зависит и от личных предпочтений. Некоторым людям не нравится громоздкий и монументальный вид таких конструкций, а других может разочаровать ограниченный набор форм. В целом, по словам архитектора Попович, габионы подойдут для смелого дизайна, но при этом стоит помнить о некоторых недостатках:

• цена. Стоимость габионов зависит от масштаба итоговой конструкции и материала наполнителя. Им сложно конкурировать по цене, например, с простыми деревянными или сетчатыми ограждениями;
• монтаж. Возведение высоких подпорных стен (забор из габионов) может занять чуть больше времени и потребовать специального оборудования и подготовки фундамента;
• эксплуатация. Со временем в промежутках между камнями или другими наполнителями может поселиться нежелательная живность. Они могут стать домом не только для пауков и насекомых, но и змей.

Габион в ландшафтном дизайне

Габионы позволяют добавить ландшафту интересной текстуры, особенно в сочетании с деревом или стеклом. Из них одинаково интересно смотрятся подпорные стенки, грядки огорода, лавочки, скульптура в саду, водопады-стенки или арки, говорит Ольга Попович. Вот несколько идей, как использовать габионы на участке.

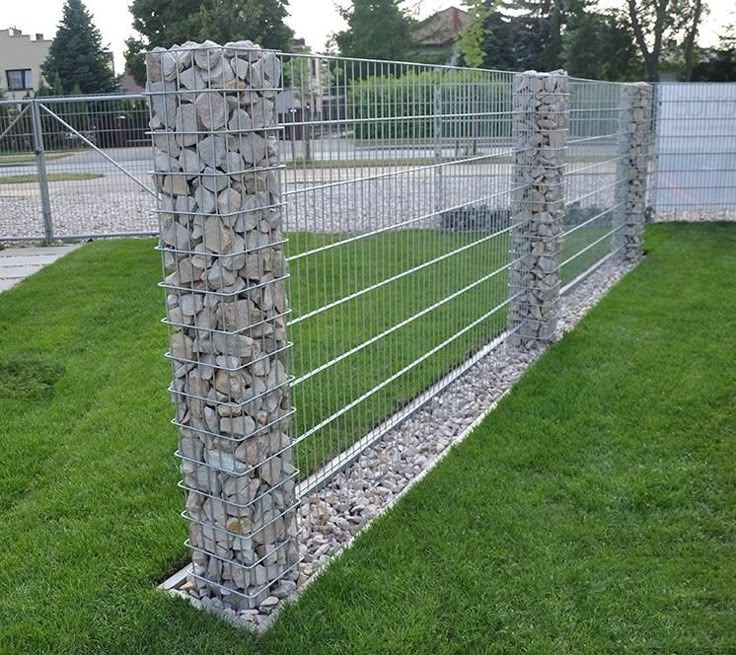

Забор из габиона

Для постройки забора из габионов потребуется фундамент и расчет ветровых нагрузок

(Фото: shutterstock)

Забор из габионов как аналог каменного или кирпичного ограждения позволяет не только сохранить природный ландшафт, но и сделать его более современным и стильным. По совету дизайнера, чтобы придать стене визуальную легкость, можно добавить деревянные или металлические панели с перфорацией или различными по форме прорезями.

Выбираем надежный и красивый забор: 7 основных типов, их плюсы и минусы

Садовая мебель из габионов

Такую мебель будет сложно двигать, поэтому стоит заранее продумать удобную локацию

(Фото: shutterstock)

Еще один простой способ добавить текстурный акцент, не идя ва-банк с большими формами, — использовать габионы как опору для скамеек и столов. Например, в зоне барбекю их можно сочетать с полированными деревянными столешницами и лавками, использовать как окантовку очага или декоративную стену. Такие комбинации сформируют фактурный контраст и позволят избежать множества гладких поверхностей.

Какие качели выбрать на дачу: основные характеристики и советы экспертов

Пруд из габионов

Со временем водоем не размоет, а берега не будут осыпаться

(Фото: shutterstock)

Искусственные водоемы традиционно считаются украшением любого дачного участка. Из габиона можно соорудить декоративный пруд или сделать небольшую стену с водопадом. Для этого не потребуются какие-то сложные технические работы и дальнейшее сложное обслуживание.

Бордюры из габионов

Стильный и практичный небольшой заборчик можно построить из габионной сетки

(Фото: shutterstock)

Невысокие ограждения по типу парапета из габионов помогут зонировать пространство на участке. Их можно выстроить вдоль садовых дорожек или огранить определенные зоны. Особенно интересно будут смотреться такие ограждения, если в качестве наполнителя использовать цветное стекло или светящиеся в темноте камни.

Малые формы из габиона

Это могут быть любые конструкции — со строгой геометрией или затейливых форм

(Фото: shutterstock)

Для таких элементов, по совету дизайнера, вместо скола гранита можно использовать другие натуральные камни. Например, очень красиво и необычно будет смотреться наполнитель из белой речной гальки или эреклеза, говорит Ольга Попович.

Клумба из габиона

Сочетание фактуры и цвета камня с зеленой листвой — одно из самых удачных

(Фото: shutterstock)

Чтобы загородный участок не выглядел скучно и уныло, стоит позаботиться не только об удобстве, но и правильном декоре. Декоративные вазы из габионов или обрамленные ими клумбы станут достойным украшением сада или веранды. При этом растения можно высадить непосредственно в ящик, предварительно удалив из него часть камней и наполнив его грунтом.

Как оформить клумбу на участке: инструкция и советы дизайнеров

Габионные конструкции

Геосинтетические материалы хорошо зарекомендовали себя на многих российских дорогах, укреплениях откосов дорог, в замедлении развития отраженных и температурных трещин . Все технологические разработки компании проводятся в сотрудничестве с академической и отраслевой наукой. ООО «Уралтехпром» является официальным дилером компании АРМДОР, РГК, ООО «Волжский завод текстильных материалов», Рекстром-К. Мы осуществляем поставки от Калининграда до Сахалина. Основная наша миссия — хорошие дороги и довольные клиенты.

Каталог продукции:

• Геосетка (георешетка плоская) из стекловолокна
• Геосетка (георешетка плоская) из полиэфира
• Георешетка объемная
• Георешетки двуосноориентированные
• Геотекстиль нетканый иглопробивной
• Габионные конструкции

  Скачать прайс

  (DOCX, 160 КБ)

Габионы коробчатые — это объемные строительные конструкции (контейнеры) из стальной сетки двойного кручения с цинковым или полимерным покрытием.

Сетка имеет шестиугольные ячейки образованные поочередной свивкой проволок. Наполненные каменными материалами габионы представляют из себя сетчатые оболочки ровной геометрической формы.

Габионные конструкции используются для возведения защитных противооползневых, противоэрозионных сооружений, подпорных стен, малых архитектурных форм в ландшафтном дизайне. Габионные конструкции заполняются природным камнем и соединяются между собой при помощи оцинкованной проволоки или скоб. Завершенные объекты, выполненные из сетчатых конструкций, представляют из себя монолитные сооружения, прекрасно взаимодействующие с ландшафтом, прочность которых возрастает с годами.

Прочные стальные сетки габионов, являясь каркасом конструкции, надежно удерживают уложенные в них каменные материалы, сохраняя заданную форму строительной конструкции годами.

Также, сетчатый каркас, обеспечивает гибкость конструкции, за счет чего нагрузки распределяются равномерно, делая сооружение максимально устойчивым. Высокие дренажные свойства габионной конструкции, способность консолидировать в себе частицы плодородного грунта, способствуя активному росту растительности, делают сооружение прочнее с годами, дополняют и украшают природный ландшафт.

Прайс-лист

* Все цены указанные на сайте не окончательные. Наша особенность в индивидуальном подходе, Оставьте заявку, и мы обязательно договоримся!

Что такое Габион? Его виды, области применения и преимущества

🕑 Время чтения: 1 минута

Содержание:

• Что такое габион?
• Свойства Gabion Wire Mesh
• Типы габионов
  • 1. Gabion Caskets
  • 2. Матрасы Gabion
  • 3. Gabion Sacks
  • 4. Gabion Wire Mesh
  • 5. Декоративные элементы габиона
• Применения габейных
• Преимущества габионов
  • 1. Прочность
  • 2. Гибкость
  • 3. Проницаемость
  • 4. Прочность
  • 5. Экономичность
  • 6. Экологичность

Что такое габион?

Габион представляет собой сварную проволочную клетку или коробку, заполненную такими материалами, как камень, бетон, песок или грунт. Итак, габион представляет собой частично гибкую блочную конструкцию, используемую для устойчивости откосов и защиты от эрозии в строительстве. Габионы различных типов сооружаются и используются в различных инженерных сооружениях.
Иногда между заполненными камнем корзинами можно помещать живые ветки для укоренения, что повышает прочность и устойчивость габиона. В этой статье представлены определение габиона, типы, области применения и преимущества.

Свойства проволочной сетки Габион

Проволочная сетка, используемая для изготовления каркаса габиона, должна обладать определенными свойствами, в противном случае она может не соответствовать своему назначению. В таблице 1 представлены желаемые свойства габионной сетки.
Таблица-1: Свойства проволочной сетки габиона

Рис. 1: Коробки из проволочной сетки для габионов

Типы габионов

Существует несколько конфигураций габионов, которые можно выбрать в зависимости от их стоимости и функций. Наиболее распространены следующие виды габионов:

1. Габионные корзины

• Представляет собой сетчатую проволочную сетку, которая изготавливается коробчатой ​​формы и различных размеров.
• Используется в автомобильных и железнодорожных работах.
• Это было бы экономически выгодно, если бы в карьерах рядом с проектной площадкой не было материалов для заполнения.

Рис.2: Габион-корзина

2. Матрасы-габионы

• Матрасы-габионы, также известные как матрацы Рено.

Габионные матрацы

• имеют меньшую высоту по сравнению с другими типами размеров, как видно из рис. 3.
• Используется в покрытии канала для предотвращения эрозии. Таким образом, он учитывает скорость, вызванную волнами и эрозией.
• Стандартный размер, 6 м в длину, 2 м в ширину и 0,3 м в высоту.

Рис. 3: Габионный матрац

3. Габионные мешки

• Этот тип габионов быстро формируется.
• Имеет пористую и гибкую структуру.

Габионные мешки

• обычно используются при проведении гидротехнических работ в аварийных условиях.

Рис. 4: Габионные мешки

4. Габионная проволочная сетка

• Используется для предотвращения возможного падения камней и камней на шоссе и железных дорогах.

Габионная сетка

• обеспечивает устойчивость склона вблизи автомобильных и железных дорог.
• Применяется для противоэрозионной защиты откосов.
• Повышает прочность грунта насыпи в сочетании с армированием георешеткой.

Рис. 5: Габионная проволочная сетка, используемая для предотвращения камнепадов со склонов шоссе

5. Декоративные элементы габиона

• Используется для внутренней и внешней отделки, садового дизайна и ландшафтного дизайна.
• Габионные элементы обеспечивают подходящую среду для роста корней растений

Рис. 6: Декоративные элементы габионов

Применение габионов

Габионы используются в нескольких инженерных проектах и ​​служат различным целям. Общие области применения габионов следующие:

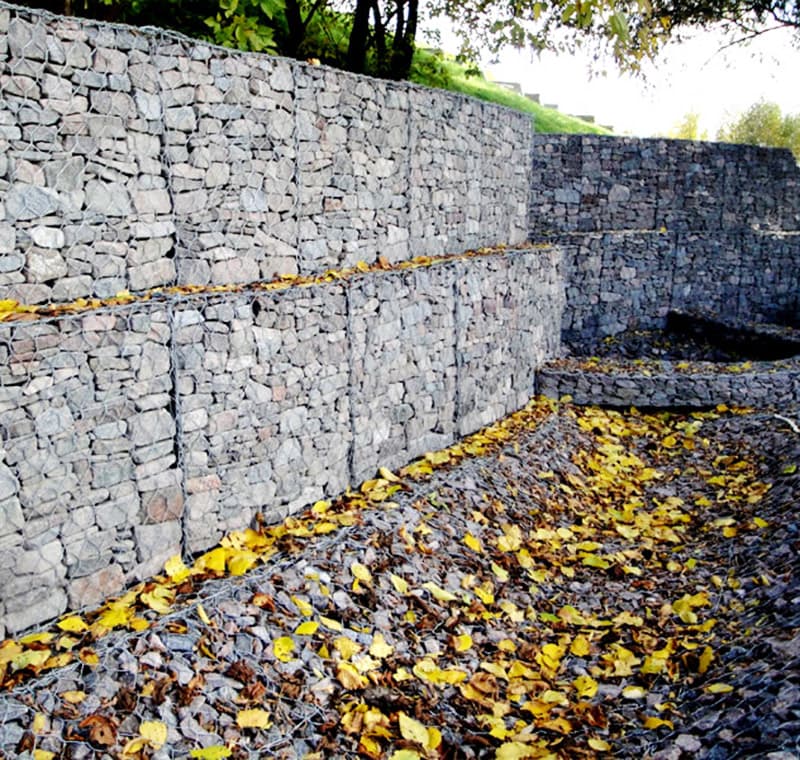

• Подпорные конструкции, такие как подпорные стены (рис. 7), облицовочные и цокольные стены к насыпям и выемкам.
• Конструкции для предотвращения коррозии, например, волноломы, береговые укрепления, берега каналов (рис. 8), плотины, водосливы, волнорезы, а также для защиты водохранилищ и берегов озер.

Цилиндрический металлический габион

• используется для строительства дамб или фундаментов.
• Используется в качестве шумозащитного экрана.

Габионы

• также используются в качестве временных противопаводковых стен.
• Используется для изменения направления силы паводковых вод вокруг слабой конструкции
• Ступенчатые габионы улучшают рассеивание энергии в каналах.
• Наконец, используется в эстетических целях

Рис. 7: Габионная подпорная стенка для дорожной насыпи

Рис. 8: Габионные маты, используемые для покрытия каналов для предотвращения эрозии

Рис. 9: Использование габионов в ландшафтном дизайне

Рис. 10: Габионы, используемые в эстетических целях

Преимущества габионов

1. Прочность

Габионы обладают очень высокой устойчивостью к атмосферной коррозии благодаря хорошо сцепленному цинковому покрытию проволоки и их способности поддерживать рост растительности.

2. Гибкость

Эта особенность позволяет габиону оседать и деформироваться без разрушения и потери эффективности. В частности, при столкновении с неустойчивым грунтом и движущейся водой.

3. Проницаемость

Он обеспечивает автоматический и легкий дренаж, что устраняет необходимость установки дренажных труб.

4. Прочность

Габионы обладают удовлетворительной прочностью, то есть способны противостоять паводковой и ливневой силе, а также давлению льда и земли.

5. Экономичный

Он более экономичен как по материалу, так и по труду по сравнению с другими вариантами габионов.

6. Экологичность

Переработанные материалы могут быть помещены в габионную клетку. Промежутки в почве между засыпными материалами позволяют плантации со временем расти. Элементы габиона не подвержены влиянию природных явлений.

Габион: определение, типы, преимущества и применение (с реальными фотографиями)

28 марта 2021 г.

от Civil Magic

3 минуты чтения

Добавить комментарий

Содержание

ОПРЕДЕЛЕНИЕ

Габион происходит от итальянского слова «Gabbione» , что означает «большая клетка». Это клетка или ящик из сварной сетки, заполненный природными материалами, такими как грязь, бетон или камни. Габионы имеют широкий спектр применения в гражданском строительстве, ландшафтном дизайне, военных применениях и дорожном строительстве. Габионная конструкция изготавливается из плетеной сварной сетки или шестиугольной сетки двойного кручения. Эти модульные блоки изготавливаются и поставляются в разобранном виде, а затем собираются и заполняются материалом на стройплощадке. Долговечность оцинкованной проволоки определяет срок службы габионов.

Габионы используются по разным причинам в зависимости от их формы, но они все чаще используются в архитектурных проектах не только из соображений эстетики, но и из соображений функциональности. Габионные стены непревзойденны в архитектурном дизайне, требующем низких затрат и демонстрирующего изобретательность.

ТИПЫ ГАБИОНОВ:

Габионы бывают разных форм и размеров и используются по-разному. Стены из габионов, корзины из габионов, матрасы из габионов, мешки из габионов и проволочная сетка из габионов — все это распространенные стили из-за податливости проволочной сетки.

Габионная корзина: Габионные корзины представляют собой коробчатые корзины из проволочной сетки различных размеров, которые обычно используются при строительстве автомобильных и железных дорог.

Матрасы из габионов: Габионы служат защитой от эрозии при использовании в качестве матрасов. Они также известны как матрацы рено и используются для покрытия каналов из-за их меньшей высоты.

Не пропустите:

Загрузить Сборник полезных формул для гражданского строительства

Габионная проволочная сетка: Широко используется на автомагистралях и железных дорогах для стабилизации склонов и защиты от камнепадов. Габионы из сварной сетки или проволочной сетки часто используются в насыпях для их стабилизации с помощью георешеток.

Габионные стены: Каменно-наполненные габионные стены не новы, но они становятся все более распространенными среди архитекторов и дизайнеров по всему миру. Они образуют универсальную, водопроницаемую, монолитную структуру с прочной структурой и эстетической привлекательностью. Габионные стены также очень экономичны, потому что их не нужно обслуживать. Габионные стены превосходят бетонные стены с точки зрения структурной целостности и являются экономически выгодным вариантом.

A ПРЕИМУЩЕСТВА

Долговечность
Благодаря хорошо сцепленному цинковому покрытию проволоки и его способности поддерживать рост растительности, габион обладает очень высокой устойчивостью к атмосферной коррозии.

Гибкость
Эта функция позволяет габиону оседать и деформироваться, не разрушаясь и не теряя своей эффективности. В частности, при встрече с неровным грунтом и текущей водой.

Читайте также:

Типы фундаментов, используемых в строительстве, критерии их выбора и основные требования

Методы геодезических исследований: их история, виды, цели, принципы и применение

Можно ли предсказывать землетрясения? Если да, то КАК? Читать в деталях…

Проницаемость
Обеспечивает автоматический и быстрый дренаж, устраняя необходимость строительства дренажных труб.

Прочность
Габионы достаточно прочны, то есть могут противостоять наводнениям, проливным дождям, морозу и давлению земли.

Экономичный
В отличие от других вариантов габионов, он более экономичен с точки зрения как материалов, так и труда.

Экологичность
Габионная клетка может быть изготовлена ​​из переработанных материалов. Плантация со временем будет расширяться из-за промежутков в почве между наполнителями. Природные явления никак не влияют на компоненты габиона.

A ПРИМЕНЕНИЕ

1. Конструкции подпорных стен
2. Подготовка рек и каналов
3. Защита от эрозии и размыва; защита проезжей части; bridge protection
4. Hydraulic structures, dams, and culverts
5. Coastal embankment works
6. Rockfall and soil erosion protection
7. Architectural cladding for walls and buildings
8. Freestanding walls, noise, and environmental barriers
9. Architectural Gabion Applications

Фото: Различные способы использования габионных стен (Фото: соответствующие фотографы)

Спасибо!

Если у вас есть какие-либо вопросы, пожалуйста, напишите нам по адресу civilengineeringmagic@gmail. com .

Вы также можете написать нам в наших социальных сетях , перейдя по следующей ссылке:

Facebook

Twitter

Instagram

Telegram

LinkedIn

Кроме того, вы можете следить за нашим собственным содержимым Constructions.

Нравится:

Нравится Загрузка…

Об авторе

Civil Magic

Civil Engineering Magic — ведущий блог-сайт в области инженерии. Он посвящен тому, чтобы помогать людям учиться, понимать и править с опытом — «Гражданское строительство».

Посмотреть все сообщения

Стена из габионов

Стена из габионов

Стена из габионов представляет собой гравитационную стену, построенную из сборных каркасов из стальной проволоки, заполненных камнем. Клетки часто имеют ширину 3 фута и заполнены камнем, как указано дизайнером. Вместо заполненных камнем габионных каркасов можно использовать большие сборные железобетонные блоки.

Эта программа предполагает, что все клетки или блоки имеют одинаковый размер и плотность заполнения. Их можно собрать вертикально или наклонить назад, выбрав угол наклона 3° или 6°. Максимально допустимая высота составляет 18 футов. По эмпирическому правилу длина нижнего ряда составляет 75 % от оставшейся высоты. Предполагается, что оставшаяся высота равна высоте стены. Уравнение Кулона используется для определения бокового давления грунта. По состоянию на июль 2016 года в модуле «Габионная стена» в уравнении Кулона используются следующие значения: Угол поверхности грунта стены равен 90 градусов плюс заданное пользователем значение наклона стены, а угол трения грунт-стена равен (2/3) Phi.

Эта программа для габионных стен не работает со стенами MSE (механически стабилизированный грунт), в которых используются георешетки.

Примечания:

1. Все поля имеют одинаковую высоту и плотность заполнения.

2. Если глубина стены одинаковая, рассмотрите возможность использования сегментного модуля подпорной стены с опцией гравитационной стены (без георешеток).

3. Вместо габионных каркасов можно использовать бетонные блоки.

4. Смещение последовательных слоев ограничено половиной высоты курса. Сторона земли заподлицо.

5. Для активного давления используется уравнение Кулона. Угол трения о стенки принимается равным нулю.

6. Если стена разрушена, эффект можно смоделировать, введя последовательные смещения (тангенс бета, умноженный на высоту курса).

7. Эта конструкция не подходит для армированных грунтов (механически стабилизированный грунт). Вместо этого рассмотрите возможность использования модуля сегментной подпорной стены.

8. Могут применяться спецификации поставщика.

Сохраненная высота, футы:

Сохраненная высота в футах, которая также считается верхом стены.

Угол трения грунта, Phi:

Получите это у инженера-геотехника. 35° является типичным.

Коэффициент скольжения:

Рассчитывается для каждого уровня и представляет собой отношение сопротивления скольжению (вес дорожек, умноженный на коэффициент трения между блоками) и приложенной поперечной силы. Если оно меньше 1,5, оно будет выделено красным цветом.

Table of course entries and values ​​

Вертикальная:

Суммарная вертикальная нагрузка от вышележащих курсов. Published by admin View all posts by admin
