Пресс из домкрата — пошаговые инструкции по созданию самодельного устройства

Ситуаций, когда нужно сжать детали и материалы с большой силой в быту предостаточно. Вследствие этого пресс является неотъемлемым атрибутом любого хозяйства.

Конечно, можно приобрести оборудование для прессования заводского производства. Однако стоит оно недёшево, да и не всегда может устроить мастера своими параметрами и размерами. Поэтому всё больше людей задаются вопросом, как сделать пресс из домкрата.

Краткое содержимое статьи:

  • Специфика гидравлического домкрата
  • Принцип действия гидравлического пресса
  • Материалы и инструменты для самостоятельной сборки пресса
  • Изготовление пресса своими руками
  • Фото пресса из домкрата

Специфика гидравлического домкрата

Гидравлический домкрат выбран в качестве основы для изготовления конструкции самодельного пресса отнюдь не случайно.

Важная особенность этого устройства заключается в том, что в основе его работы лежат основополагающие законы физики, в соответствии с которыми жидкость под давлением не сжимается и не уменьшается в своём объёме. Это объясняет, почему при воздействии домкрата на обрабатываемый предмет не происходит потери мощности.

Помимо этого, у гидравлического домкрата довольно высокий КПД (80%), что позволяет рассчитывать в случае с силовым прессом на значительную силу сжатия.


Принцип действия гидравлического пресса

Устройство для прессования, сделанное своими руками, не уступает по своим качественным и техническим характеристикам заводским аналогам.

Как видно на фото самодельного пресса, он может использоваться в быту для разных нужд, будь то:

  • выгибание;
  • ковка;
  • штамповка;
  • выдавливание профилей;
  • прессовка разных деталей.

Кроме того, устройство для прессования может быть полезным:

  • в выжимании соков из фруктов и овощей;
  • для приготовления масла своими руками.

Материалы и инструменты для самостоятельной сборки пресса

Любая инструкция по созданию чего-либо, и инструкция для изготовления пресса не исключение, первым шагом диктует нам подготовить рабочее место и все необходимые материалы.

В этом случае нам понадобится:

  • домкрат;
  • швеллеры;
  • стальная профилированная труба прямоугольного сечения;
  • стальной уголок и полоски;
  • труба, диаметр которой равен размеру головки штока домкрата;
  • пластина из стали 250*100 мм;
  • стальные пружины – 2 шт.

Из инструментов не обойтись без сварочного аппарата и болгарки.


Изготовление пресса своими руками

После того, как чертежи и размеры для изготовления пресса определены и выверены, а все необходимые материалы и инструменты подготовлены, можно начинать сборку устройства.

Вот последовательность создания пресса из домкрата пошагово:

Делаем опорную платформу. Она должна быть максимально надёжной, прочной и выдерживать рабочие показатели мощности домкрата, иначе всё устройство будет неустойчивым.

Повысить надёжность можно, используя четыре швеллера, приваренных друг к другу боковыми сторонами. Причём сварные швы должны быть качественными.

Вертикальные стойки и нижний упор изготавливаем из стальной профилированной трубы. Их высота должна соответствовать величине наибольшего выхода штока, габаритам домкрата и толщине съёмного упора. Что касается длины нижнего упора, она равна длине опорной платформы.

Свариваем нижний упор, платформу и стойки в единую конструкцию, не забывая, что углы должны быть прямыми. Для этого применяем уголки. Добавляем прочности пластинами, приваривая их по диагонали к стойкам и основанию пресса.

Изготавливаем съёмный упор из стальных полос. Он будет перемещаться в вертикальной плоскости при помощи направляющих, создавая давление на обрабатываемый предмет. Вместо полос можно использовать кусок трубы, из которого делали станину.


К упору крепим болтами две направляющие пластины. Поскольку пресс будет использоваться для обработки разных материалов и с разными целями, данный упор обязан быть съёмным. Для этого в блоке из полос делаем пару сквозных отверстий.

Устанавливаем домкрат. Для его монтажа оттягиваем смещающийся упор и вставляем домкрат между ним и платформой таким образом, чтобы при задвинутом положении наконечник штока оказался внутри фиксатора. Основание домкрата крепим на подвижном упоре при помощи сварки или болтов. Оборудование для прессования готово!

В заключение отметим, что изготовить пресс из обычного домкрата совсем несложно. Для этой цели подойдут обычные подручные материалы, а схемы и чертежи всегда можно найти в Интернете. Приложив небольшие усилия, вы получите полезный механизм, который всегда пригодится в хозяйстве.

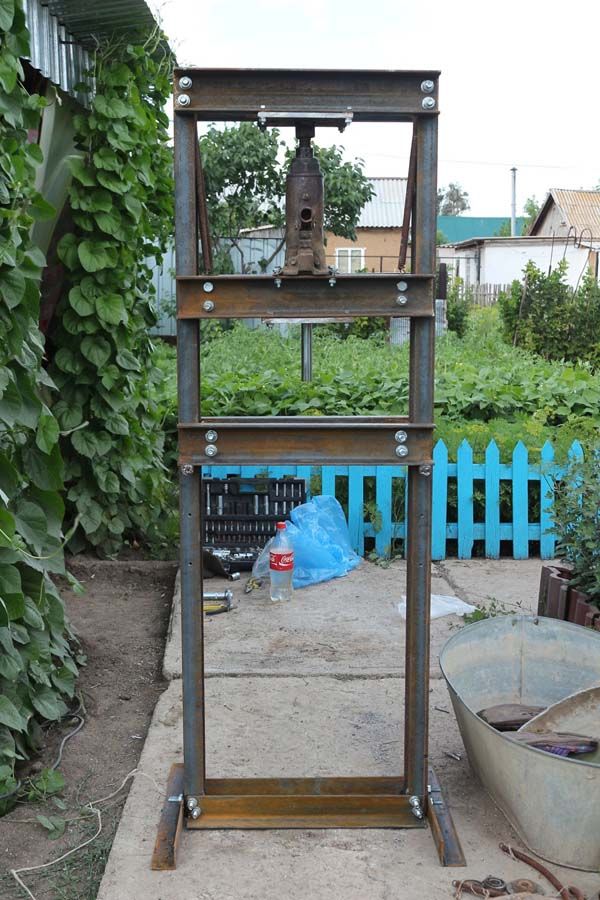

Фото пресса из домкрата
