Какой арматурой армировать фундамент?

Оглавление статьи:

Какую арматуру использовать для ленточного фундамента

Самостоятельное возведение дома либо выполнение отдельных видов строительных работ своими руками – это вовсе не модный тренд, а экономия бюджета. У застройщиков есть желание построить собственное жильё, имеются финансовые возможности (хоть и ограниченные), но, как правило, не хватает строительного опыта и знаний. Один из важных вопросов, возникающих на первом этапе строительства: какую арматуру следует использовать для ленточного фундамента под дом, как самостоятельно определить нужные параметры и характеристики для устройства армокаркаса.

Сначала стоит проникнуться важностью вопроса, оценить риски ошибочного выбора изделий.

Последствия неправильного выбора арматуры

На фундамент снизу и сбоку давит грунт. Сверху на него воздействуют разнонаправленные нагрузки. Зимнее замерзание почвы приводит к выталкиванию основания из земли. Даже суммарное воздействие нагрузок разного характера вряд ли приведёт к обрушению дома, но геометрия конструкций непременно изменится при неправильно подобранной арматуре для усиления фундамента.

Примерный перечень проблем, которые могут появиться при слабом армировании:

• трещины в стенах;
• зазоры между окнами и стенами;
• перекошенные полы;
• повреждение внутренних инженерных систем.

Иногда серьёзных проблем не видно, но они проявляют себя в сырой штукатурке с отставшими обоями, сквозняках при закрытых проёмах, вспучивании напольных покрытий.

Важно! Почти всегда причина этих неприятностей кроется в неправильном устроенном армировании фундамента либо выборе основного материала, – арматуры и проволоки.

Понимание процесса работы арматуры в ленточном фундаменте

Деформация ленточного фундамента происходит под влиянием нагрузок сжатия и растяжения. Верхняя часть ленты подвергается сжатию, нижняя – растяжению. Середина высоты фундамента, — нейтральная ось, — остаётся без изменений. Бетон легко разрушается при воздействии усилий растяжения, но прочен на сжатие.

Если ввести в бетон металлические пруты в зоне растяжения, то можно добиться равной прочности с зоной сжатия. Руководствуясь этим правилом, самостоятельные застройщики иногда не закладывают арматуру в верхнем поясе фундаментной ленты. Они ограничиваются созданием нижнего ряда стержней без создания пространственного каркаса в монолитном фундаменте.

Это грубая ошибка, потому что при замораживании увеличивается объём грунта и сжимается нижняя часть основания, но зато растягивается неукреплённая верхняя часть. Именно поэтому в фундаменте создаётся каркас из верхнего и нижнего ряда с вертикальной и поперечной перевязкой.

Критерии надёжности

Прочность фундамента повышается за счёт свойств бетона и арматурной стали в совместном использовании:

• Прочность арматуры из стали в 100-200 раз больше, чем у бетона.
• Значительная сила сцепления металла и бетона, в том числе за счёт шероховатости и профиля поверхности арматуры.
• Сила сцепления возрастает со временем.
• Изменение температуры одинаково изменяет длину бетона и стали.
• Бетон защищает арматуру от температурного воздействия и коррозии.

В переводе с итальянского «арматура» означает вооружение. Иными словами: «вооружение» монолита стальными стержнями необходимо для защиты основания дома от различных нагрузок.

Вариантов арматуры по материалу всего два, — сталь и стеклопластик. Выбор пластика для армирования обычно обосновывается невысокой ценой, но для основания небольшого дома, — одноэтажного, с мансардой либо двухэтажного, — выигрыш в цене по сравнению со сталью будет очень незначительный. Зато нюансов и различных условий в работе со стеклопластиком много. Поэтому не стоит экономить на мелочах: рекомендуем использовать стальную арматуру для ленточного фундамента как традиционное, практичное и надёжное решение.

Армированный бетон (железобетон) противостоит нагрузкам на порядок лучше, чем неукреплённый. При возведении фундамента жилого дома нельзя использовать бетон без арматурного усиления, этот процесс обозначен в строительных нормах как обязательный. Пренебрежение СНиПами может привести к разрушению здания, опасно для жильцов, а строители, игнорирующие данные правила, могут быть привлечены к уголовной ответственности.

Классификация

Стандартная маркировка предполагает разделение арматуры по типам:

• А – индекс изделий для каркасов;
• Вр – проволока для армирования;
• К – канатная, не используется в устройстве фундаментов частных жилых домов.

Классы

Рассмотрим тип изделий, маркируемых литерой «А»:

• 1 класс (А1). Монтажная арматура, круглая в сечении, гладкая. Для фундаментов непригодна из-за низкого сцепления с бетоном. Крайне редко, в виде исключения возможно использование стержней этого класса для поперечной перевязки несущей арматуры.
• 2 класс (А2) – назначение (монтажная) и характеристики идентичны классу 1, стержни имеют рельефную поверхность.
• 3 класс(А3). В изделиях сочетаются прочность, сопротивляемость напряжениям, долговечность. Арматура по совокупности параметров оптимальна для частного жилищного строительства.
• 4 класс (А4). В сравнении с А3 этот класс прочнее, предназначение – сильно напряжённые каркасные конструкции. Может использоваться в возведении фундаментов частных домов в два этажа и выше, с тяжёлыми стеновыми материалами и толстыми монолитными перекрытиями. Для небольших облегчённых строений применение изделий А4 нерационально.
• Классы А5 и А6 разработаны для специальных категорий строительства, в возведении фундаментов малоэтажных домов не используются.

Дополняющие литеры

Дополнительные буквенные символы в конце маркировки означают:

• К – стержни устойчивы к коррозии;
• С – пруты можно соединять методом сварки;
• Т – изделия подверглись термическому упрочнению.

Профиль

Стержни для устройства армокаркаса фундамента имеют рельефную поверхность для обеспечения достаточной сцепляемости бетона и металла усиления.

Рисунки на прутах бывают двух видов:

1. Серповидный профиль сообщает потребителю о стойкости изделия к нагрузкам на разрыв. Основная сфера применения – тонкостенные конструкции.
2. Кольцевой профиль обеспечивает максимальное сцепление с монолитом. Применяется в капитальных конструкциях, в том числе в ленточных железобетонных основаниях.

Правила армирования

Диаметр стержня – основной параметр для каждого класса. Правила, регламентирующие использование арматуры по диаметру, обозначены в СНиП 52-01-2003, дополнительных пособиях, инструкциях, специальных таблицах. Проектирование армирования ленточного фундамента для частного жилого дома основывается на этих документах.

В проекте дома имеется раздел, где прописаны диаметры всех прутов основания, схемы их раскладки и вязки каркаса. Но довольно часто самостоятельные застройщики экономят на проекте, руководствуясь в устройстве фундамента общими усреднёнными нормами.

Свод правил и рекомендаций по практическому выбору арматуры для ленточного фундамента под дом:

• 10 мм – это наименьший диаметра арматуры для фундамента дома, используемый при длине одной стороны ленты до 3 м либо для лёгких домов из сухого бруса, бревна, газобетона или пеноблоков;
• при длине одной стороны более 3 м толщина арматуры фундамента не может быть меньше 12 мм;

• каждый слой арматуры должен состоять из прутов одинакового диаметра;
• толщина соединительных поперечных стержней при высоте каркаса до 0,8 м должна составлять четверть диаметра силовых прутов, но не меньше 6 мм;
• при высоте больше 0,8 м минимальная толщина поперечных связей 8 мм;
• суммарная площадь армирующих элементов фундамента должна составлять от 0,1% площади его сечения;

• стандартные параметры длины арматурных прутов: 6м, 9м, 11,7м, — но некоторые производители предлагают другие промежуточные размеры в диапазоне до 11,7м;
• на слабонесущих грунтах толщину арматуры необходимо увеличить примерно вдвое, минимальный диаметр – 16 мм;
• в частном домостроении не используются стержни толщиной более 40 мм.

Обязательно посмотрите видео, о том как армировать углы и сопряжения ленточного фундамента, т.к. это очень важный этап:

Разумеется, застройщиков всегда интересует стоимость арматуры, — она возрастает с увеличением диаметра прутов. Ещё один фактор, влияющий на стоимость изделий, скрывается за литерами К, С, Т в конце маркировки. Как правило, дополнительные опции свариваемости, антикоррозийности и термоупрочнения при возведении ленточного фундамента под небольшой частный дом не требуются. Это лишние траты, весьма значительные. В случае сомнений по выбору арматуры, — необходимо заказать её точный расчёт у профессиональных проектировщиков.

Совет! Если вам нужны строители для возведения фундамента, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Как армировать ленточный фундамент для газобетонного дома

Правильное армирование ленточного фундамента залог его жесткости и долговечности. Помимо самого арматурного каркаса, на долговечность фундамента влияет пучинисость грунта, правильная песчано-щебневая подушка, марка бетона и другие аспекты.

Из данной статьи вы узнаете конкретно про особенности создания каркаса из арматуры. О других важных элементах ленточного малозаглубленного фундамента вы можете узнать в нашей предыдущей статье по ссылке..

1. Минимальное сечение продольной арматуры в фундаменте должно составлять 0.1% от сечения фундамента.
2. Определить количество и диаметр арматуры можно по таблице.
3. Основную нагрузку воспринимает продольная арматура.
4. Продольную арматуру нужно использовать от 12 до 16 мм.
5. Максимальное расстояние между рабочими стержнями продольной арматуры – 40 см.
6. Расстояние между (рамками) – 30-40 см, на углах по 20 см.
7. Рамки изготавливаются из арматуры 6-8 диаметра.
8. Весь каркас связывается вязальной проволокой.
9. Нахлест продольных прутков арматуры — 50 диаметров.
10. Для фундаментной ленты высотой более 70 см, должен добавляться конструктивный ряд продольной арматуры диаметром 8 мм.
11. Расстояние между рядами конструктивной продольной арматуры должно быть менее 40 см.
12. Диаметр поперечной арматуры должен быть не менее ¼ от диаметра рабочей продольной арматуры, но не менее 6 мм.
13. Углы фундамента должны быть усилены дополнительными г-хомутами и загибами, смотрите схемы армирования углов.
14. Защитный слой бетона должен составлять 5 см со всех сторон.
15. Перед установкой каркаса в траншею, постелите снизу пленку, она будет служить дополнительной гидроизоляцией.
16. Если у вас проблемные грунты под фундаментом, то для большей жесткости, рекомендуется армировать ленту шестью рабочими прутками продольной арматуры, или увеличить их диаметр.
17. Если ширина основания составляет более 50 см, то лучше использовать схему армирования шестью прутами.
18. Чем выше марка бетона, тем лучше защищена арматура от воды.
19. Рекомендуется заливать ленту бетоном класса B20-B25, что соответствует марке М250-М350.
20. Бетон должен заливаться за один раз, монолитно, промежуток между заливками не должен превышать двух часов.

Схемы армирования углов фундамента

Неправильные варианты армирования углов

Стоит отметить, что ленточный малозаглубленный фундамент обязательно нужно утеплять, также обязательно наличие утепленной отмостки, которая будет уменьшать глубину промерзания и отводить воду от подушки фундамента. Ведь самые главные враги фундамента – мороз и вода. Распирающая сила морозного пучения не должна деформировать фундамент, так как это приведет к раскрытию трещин в газобетонных стенах.

ПОХОЖИЕ СТАТЬИ:

Изготовление армопояса для газобетона

Чем отличается газобетон от пенобетона

Сравнение кирпича и газобетона

Гидроизоляция фундамента под газоблоки

Какой марки выбрать газобетон?

Какие инструменты нужны для работы с газобетоном?

Разновидности крепежей для газобетона

Сколько стоит построить газобетонный дом?

Выбираем и сравниваем клей для кладки блоков

Как правильно армировать ленточный фундамент своими руками?

При выполнении строительных мероприятий по возведению жилых зданий и объектов производственного назначения используются различные типы оснований, обеспечивающих устойчивость возводимого сооружения. Широко применяются основы, выполненные по периметру строения. Для укрепления такой конструкции выполняется армирование ленты.

Необходимость армирования ленточного фундамента обусловлена свойствами бетона, сохраняющего целостность под воздействием сжимающих нагрузок, но одновременно, склонного к появлению трещин под действием изгибающих моментов и растяжения. Компенсировать этот серьезный недостаток бетонного монолита позволяет армирование монолитного ленточного фундамента, повышающее устойчивость и период эксплуатации возводимых строений.

Основание здания воспринимает значительные нагрузки, связанные с реакцией почвы, массой строения и другими факторами. Арматурный каркас подвергается повышенным концентрациям напряжений, обеспечивая целостность бетонного массива. Ошибки армирования фундамента, связанные с разрушением нулевого уровня, могут вызывать фатальные последствия.

Фундамент – это основа постройки любого назначения, он представляет собой самую важную частью какого бы то ни было здания

Именно поэтому рассмотрим детально, как правильно армировать ленточный фундамент, остановимся на критериях выбора арматур, технологии армирования ленточного фундамента.

Расчетный этап

На проектной стадии важно квалифицированно рассчитать, какая нужна арматура для ленточного фундамента. Это позволит сформировать надежную основу, обеспечивающую прочностные характеристики возводимого здания при длительном ресурсе эксплуатации. Выполняя расчет на подготовительном этапе работ, следует проанализировать множество факторов:

• особенности почвы в условиях конкретной строительной площадки;
• действующие нагрузки, который воспринимает арматурный каркас;
• масса здания, обусловленная особенностями конструкции и используемыми материалами;
• климатические условия в районе строительства;
• реакцию почвы, связанную с близким расположением грунтовых вод и промерзанием грунта при отрицательной температуре.

Правила армирования ленточного фундамента предусматривают особый подход к выбору материала в основе

По результатам проектных работ определяется диаметр арматуры для ленточного фундамента и принимается решение о степени заглубления основания в грунт:

1. На ограниченную до 0,5 м глубину для твердых почв, не склонных к пучению.
2. На увеличенную ниже уровня промерзания грунта глубину погружения для проблемных почв.

На этом варианты не исчерпываются. Ведь строительная наука не стоит на месте, разрабатываются новые опорные конструкции, обладающие повышенной прочностью. Внедрен и проверен в эксплуатации новый вариант основания, когда монолитная усиленная плита заливается на предварительно выполненный ленточный армированный каркас. Какая лучше конструкция основы, определяют на проектной стадии с учетом конкретных условий реальной местности. В зависимости от особенностей выбранной согласно проекту основы, проектировщиками принимается решение, выполнять ли армирование ленты или производить армирование фундаментной плиты, а также какую арматуру лучше использовать для фундамента.

Критерии выбора арматуры

Правильное армирование ленточного фундамента определяет прочностные характеристики опорной конструкции. Принимая решение, выполнить армирование плиты, расположенной на ленточной базе, или произвести усиление стандартного основания, ориентируйтесь на особенности маркировки арматурных прутьев.

Армирование монолитного ленточного фундамента предусматривает необходимость соблюдения определенных правил

Выполняйте армирование основания стальными прутками, имеющими следующие характерные особенности:

• наличие индекса «С» в обозначении стальных стержней свидетельствует о возможности использования электросварочного оборудования для объединения элементов с общим каркасом;
• присутствие заглавной буквы «К» в аббревиатуре подтверждает стойкость прутков к коррозии, возникающей при насыщении бетона влагой;
• обозначение класса изделия А2 и А3, что позволяет применять стальные прутки, зафиксированные в общем каркасе проволокой, с сохранением прочности каждого из соединяемых элементов. Использование электрической сварки для фиксации таких прутков не допускается.

Необходимой эксплуатационной прочностью обладает арматура для фундамента, изготовленная из стальных стержней сечением 10–12 мм. Оптимальный диаметр арматуры для ленточного фундамента определяется согласно расчётам, учитывающим конкретные условия эксплуатации, особенности грунта и значения действующих нагрузок.

О необходимости усиления

Насколько необходимо укреплять бетонный массив стальной проволокой? Ведь бетон обладает достаточно высокими прочностными характеристиками. Действительно, бетон имеет повышенную устойчивость к сжимающим нагрузкам, но требует усиления от губительного воздействия разрывных усилий.

Наибольшая вероятность растяжения – на поверхности основания, именно там следует расположить арматуру

Компенсировать эту особенность бетона позволяет укладка стальных стержней на двух уровнях основы. Такое решение повышает прочностные характеристики массива, позволяя сохранять целостность под воздействием изгибающих нагрузок, крутящих моментов и разрывных усилий.

Бетонная основа дополнительно укреплена вспомогательными прутками, расположенными в вертикальной плоскости. Вертикальные элементы обеспечивают фиксацию прутков верхнего и нижнего уровня силового каркаса.

Процесс усиления основания

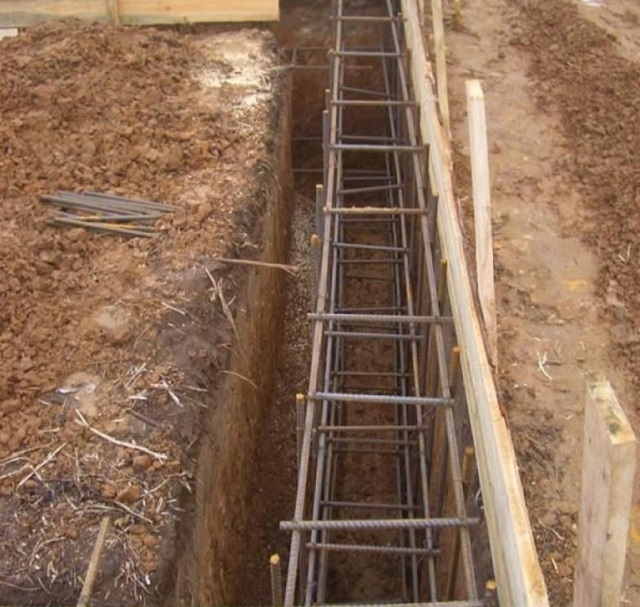

В процессе усиления основания ленточного типа укладывайте все стержни арматуры в опалубку, которую следует предварительно смонтировать. Укладка арматуры в ленточный фундамент осуществляется по довольно простому алгоритму:

1. Установите вертикальные стальные прутья диаметром 1–2 см по контуру размеченного основания.
2. Обеспечьте интервал между стержнями, который должен составлять 50–80 см.
3. Привяжите к вертикально расположенным пруткам, используя проволоку, горизонтально расположенные прутья нижнего и верхнего уровня.
4. Применяйте подкладки, обеспечивающие гарантированный зазор от нижнего пояса усиления до основания.
5. Укрепите дополнительными стальными прутьями участки, находящиеся посередине основания.

Таким способом производится армирование фундаментной плиты ленточного типа, обеспечивающее целостность бетонного массива, воспринимающего значительные нагрузки.

при составлении схемы армирования следует учитывать необходимость расположения прутьев сверху и снизу, диаметр элементов при этом должен составить предел от 10 до 12 мм

Застройщики интересуются, сколько использовать горизонтально расположенных стержней для каждого пояса, как лучше для обеспечения эксплуатационной прочности? Количество уровней усиления остается неизменным. Горизонтально расположенная арматура укладывается всегда на верхнем и нижнем ярусах каркаса, образуя надежную пространственную конструкцию. Выполняя армирование плиты ленточного типа, обращайте внимание на ширину будущей бетонной основы. От этого зависит, в каком количестве уложить арматуру в каркас усиления:

• при ширине основы 40 см и меньше используют два арматурных стержня для каждого из поясов пространственного каркаса;
• делать армирование основы увеличенной ширины следует, применяя по три стержня на каждом ярусе арматурного усиления;
• в нагруженных конструкциях увеличенной ширины используется для укрепления по 4 горизонтальных стержня арматуры для каждого пояса.

Размеры стержней, вбитых по контуру, должны равняться толщине основы. При соединении с помощью вязальной проволоки перпендикулярно расположенных стержней, проверьте длину выступающей части вертикального прутка, которая должна составлять до 10 см.

Специфика укрепления углов

Угловые элементы арматурного каркаса воспринимают значительные усилия, связанные с воздействием сжимающих и растягивающих нагрузок. Важно правильно делать армирование угловых участков, чтобы не допустить образования нежелательных трещин и разрушения целостности бетонного монолита в угловых зонах.

Довольно часты такие случаи, когда деформация приходится именно на угловые части и обходит середину

Как уложить прутья в угловых зонах, чтобы не допустить ошибки? Помните, запрещается устанавливать угловые стержни перпендикулярно друг к другу. Их следует на специальном приспособлении выгнуть. Важно обеспечить нахлест арматуры, соединить радиусными элементами прутки каждого пояса. Величина перекрытия прутьев, расположенных в угловой зоне, должна быть более 25 см. В этом случае, когда опалубка будет заполняться бетонным раствором, не произойдет разрушения усиливающего контура в угловых участках.

Какую арматуру лучше использовать для фундамента с целью надежного крепления угловых участков? Применяйте стержни начиная с класса A2, имеющего маркировку A300, и заканчивая классом A6 с маркировкой А1000. Прутки имеют рифленую поверхность, производятся методом горячего проката, обеспечивают повышенную адгезию с бетонным массивом. Какая арматура лучше? Всё зависит от величины действующих нагрузок. Чем выше класс стержней, тем больше запас прочности. Укрепление угловых зон также можно осуществить, используя арматурную сетку с ячейками квадратного сечения (2х2 см).

Методы крепления прутков

Правильно выполненная армировка определяет прочность фиксации элементов каркаса. Помните об этом, производя армирование плиты ленточной основы. Застройщики интересуются: как армировать ленточный фундамент своими руками, обеспечив надежное крепление стержней? Существуют следующие виды фиксации:

1. Применение проволоки для вязания, позволяющей с помощью специального приспособления соединять стержни. Это обеспечивает жесткое расположение арматуры в каркасе.
2. Использование сварочного оборудования, применение которого позволяет соединить стальные прутья. Но такая армированная конструкция не будет иметь необходимой жесткости. Это связано с нарушением структуры металла, возникающей при сварке в точках соединения.

Как правильно сделать фиксацию стальных прутков? Ведь существуют несколько способов крепления элементов. Не сомневайтесь, применяйте вязальную проволоку – эффективное средство, в надежности которого убедились профессиональные строители. Использование сварки нежелательно, так как при нагрузках происходит повреждение целостности каркаса с последующим появлением трещин на поверхности бетонного массива.

Подводим итоги

Материал статьи призван помочь качественно выполнить армирование фундамента своими руками. Ознакомившись с технологией работ, самостоятельно можно армировать фундамент, не прибегая к услугам наемных рабочих. Это ответственная операция, результат которой зависит от того, какая арматура используется, и как соблюдается технологическая последовательность выполнения операций.

Армирование ленточного фундамента: значение и особенности.

Как армировать фундамент?

1. Армирование ленточного фундамента: что это и зачем нужно?
2. Из какого материала лучше делать арматурный каркас для ленточного фундамента?
3. Как правильно армировать ленточный фундамент своими руками?

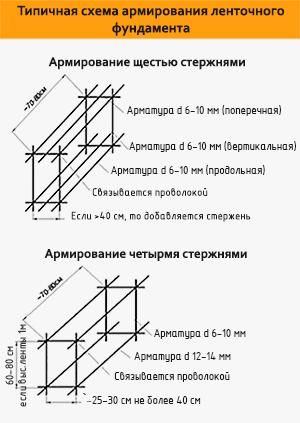

4. Схема армирования ленточного фундамента
5. Как армировать ленточный фундамент? Делать связку или сварку?
6. Как вязать арматуру? Способы
7. Армирование углов ленточного фундамента

На фундамент все время оказываются различные воздействия: движение грунта, вес дома, изморозь. Такие действия приводят к деформации и разрушению основания, а если оно портится, то и сама баня простоит недолго. Чтобы постройка служила много лет, важно, чтобы ленточный фундамент был сделан правильно. Одним из этапов монтажа основания является армирование. Рассмотрим подробнее, что собой представляет армирование, зачем оно нужно, и как правильно вязать арматуру для ленточного фундамента.

Армирование ленточного фундамента: что это и зачем нужно?

Армирование фундамента – это метод увеличения несущей способности конструкции путем монтажа каркаса. При строительстве бани нужно учитывать все требования, которым должен отвечать фундамент, указанные в СНиП. Армирование ленточного фундамента необходимо, чтобы увеличить срок служба основания и всего строения в целом.

Основа ленточного фундамента – это бетон. Как известно, такой материал является непластичным, т. е. в момент растяжения он может легко треснуть. Металлический каркас отличается более высокой устойчивостью и надежностью, при армировании он берет часть нагрузки на себя, тем самым предотвращая растяжение и снижая риск разрушения фундамента, вязка арматуры под ленточный фундамент нужна обязательно.

Из какого материала лучше делать арматурный каркас для ленточного фундамента?

Прогресс не стоит на месте, постоянно появляются новые строительные материалы. Если раньше вязка арматуры была строго из металла, то сегодня можно увидеть пластиковую арматуру, варианты из стекловолокна и композитные детали. Так чем вязать арматуру лучше всего? Давайте рассмотрим материалы подробнее.

Несмотря на появление новых и более современных материалов, популярной остается именно металлическая арматура, проверенная временем. Срок ее службы составляет около 50 лет. Арматура отличается высоким весом, прочностью и надежностью. К ее главному недостатку можно отнести то, что она под воздействием влаги начинает ржаветь.

Чтобы сделать вязку арматуры для фундамента подойдет горячекатаная строительная арматура периодического профиля, механически упрочненная или термически обработанная.

При выборе арматуры нужно учитывать значение предела текучести. Для монтажа продольных рядов, несущих основную нагрузку, подойдут прутья класса А400 (АIII), допустимо использовать материалы и более высокого класса. Но учтите, что они будут стоить дороже.

Для перемычек подойдет гладкая арматура класса А1, это поможет уменьшить стоимость фундамента, при этом он будет иметь достаточную прочность.

Для ленточного фундамента подойдет арматура диаметром 6-12 мм.

Если сторона ленты менее 3 м, то допустимо для горизонтальных хомутов использовать прутья не менее 10 мм, если более 3 м – то не менее 12 мм. Для вертикальных хомутов при высоте фундамента менее 80 см подойдет арматура диаметром от 6 мм, более 80 см – от 8 мм.

Арматура из стеклопластика в 2 раза прочнее и в 9 раз легче металлической. Важным преимуществом этого материала является и то, что он, в отличие от металла, не подвержен коррозии. Арматура из стеклопластика имеет срок эксплуатации около 70 лет. При этом ее цена дешевле, чем на металлический вариант.

Вязку каркаса из арматуры можно сделать самостоятельно или купить готовую арматурную сетку. Второй вариант будет дороже, зато вопрос о том, как вязать арматурный каркас, не будет вас беспокоить, т. к. эти заботы берут на себя специалисты. Кроме того, преимуществом готовой сетки является то, что прутья прочно соединены друг с другом в заводских условиях. Это гарантирует, что каркас со временем не распадется, как это может быть с самодельным. Кроме того, в этом случае делать армирование фундамента будет проще: нужно лишь положить каркас в два параллельных слоя.

Как правильно сделать расчёт арматуры и армировать фундамент

Собственноручное производство железобетонного фундамента — наиболее ответственный из всех этапов строительства. Требуемая жёсткость и прочность обеспечивается закладной арматурой, поэтому сегодня мы устраним пробелы в понимании функций армирования и поясним методологию расчёта арматуры для фундамента.

• Как работает фундаментное армирование
• Чем укрепляют фундамент
• Основные параметры армирования
• Конфигурация арматуры для НЗЛФ, ленты и плиты
• Вязка, установка и контроль

Как работает фундаментное армирование

Бетон обладает превосходной прочностью на сжатие. Это означает, что если бетонный брусок поместить под пресс, он начнёт разрушаться только под очень высоким давлением.

Реалии эксплуатации ЖБИ таковы, что нельзя точно предусмотреть, какие силы будут действовать в отдельно взятой точке массива. Всё потому, что конфигурация бетонного изделия значит не так много, как физико-механические характеристики основы, на которой это изделие установлено. А они почти всегда непредсказуемы.

Нагрузка в бетоне распределяется неравномерно. Максимальное напряжение приходится на точку опоры, при этом всегда действует правило рычага — сила возрастает пропорционально плечу воздействия. Если подвесить бетонную балку за оба края, воздействие на центр будет напрямую зависеть от длины балки.

Схема работы балки на изгиб: a — бетонная балка; б — железобетонная балка; 1 — арматура

Также интересен характер и направление деформаций в разных точках. При изгибе одна сторона будет сжиматься, но это, как мы выяснили, не сулит больших неприятностей. Гораздо хуже, что с обратной стороны изделия бетон будет растягиваться, что при невысоких показателях упругости выльется в трещину и слом.

Главная задача арматуры — не позволить бетону растягиваться. Это достигается за счёт сил трения, которые передают нагрузку от бетонного слоя закладным элементам, имеющим модуль упругости гораздо выше, чем у бетона. И, конечно, арматура должна быть распределена максимально равномерно, чтобы каждый отдельный участок конструкции не имел слабых мест с плохой перевязкой. Иначе армирование теряет всякий смысл.

Чем укрепляют фундамент

Существует два типа арматуры. Рабочая арматура выполняет непосредственную функцию армирования — принимает на себя нагрузку в приложенной плоскости. Конструктивная арматура служит для упорядочивания линий рабочего армирования в слое бетона и получения дополнительных связей, если это необходимо.

В качестве рабочей арматуры традиционно используется горячекатаные стержни периодического или гладкого профиля по ГОСТ 5781–82. Стальная арматура может быть свариваемой и несвариваемой, в зависимости от термомеханического укрепления и области использования.

Для фундамента в качестве рабочего армирования целесообразно применять именно периодический профиль, который обладает наивысшим показателем сцепления с окружающей массой. Вспомогательное армирование, напротив, выполняется гладкими стержнями, хотя это не категоричное правило.

Важен и материал, марка стали определяет класс арматуры. Наиболее востребованы для частного застройщика классы А400–А600: они наиболее широко распространены на строительных базах и не требуют специальных средств стыковки: весь каркас собирается вязкой. Всё чаще применяют композитную арматуру (ГОСТ 31938) из пластика, укреплённого углеродным и стекловолокном. Такая арматура значительно легче стальной и абсолютно не подвержена коррозии, а вот насколько это важно в рамках конкретного проекта — решать только вам.

Основные параметры армирования

В каждом конкретном расчёте есть ряд ключевых значений, описанных в пособии к СНиП 2.03.01:

1. Плотность закладки арматуры (коэффициент армирования). Определяется по поперечному срезу изделия как отношение суммы сечений арматурных стержней к сечению бетонной массы. Установленный нормами минимум — 0,05%, хотя коэффициент может увеличиваться по мере роста отношения длины сегмента к его высоте вплоть до 0,25%.
2. Толщина стержней. При длине сегмента свыше 3-х метров используется арматура диаметром не менее 12 мм, более 6-ти метров — свыше 14 мм, а при протяжённости от 10-ти метров — 16 мм и более.
3. Распределение армирования. Если фундамент имеет глубину около метра, то какую грань укреплять от растяжения: верхнюю или нижнюю? Что лучше — малое количество толстых стержней или много линий тонкой арматуры? На практике часто всю рабочую арматуру помещают у одной грани, разбивая на как можно большее число прутьев, не мешающих заливке бетона. Затем такой же пояс дублируется у противоположной грани.
4. Коэффициент надёжности (переармирование) — прямо вытекающее из предыдущего пункта понятие. Прочность фундамента может быть намеренно завышена в 2 или 3 раза на случай непредвиденных изменений в геоморфологии региона или при отсутствии на момент строительства завершённого проекта.

Последнее должно относиться к разряду исключений, но на практике так строится чуть ли не половина объектов ИЖС. Проблема в том, что без исчерпывающих проектных данных вы не имеете возможности точно установить вес здания, определить по нему достаточную площадь и глубину залегания, соответствующие опорной способности грунта, затем по нормативным пропорциям рассчитать линейные характеристики фундамента, а из них вывести оптимальные методы укрепления его структуры, адекватные расчётной нагрузке.

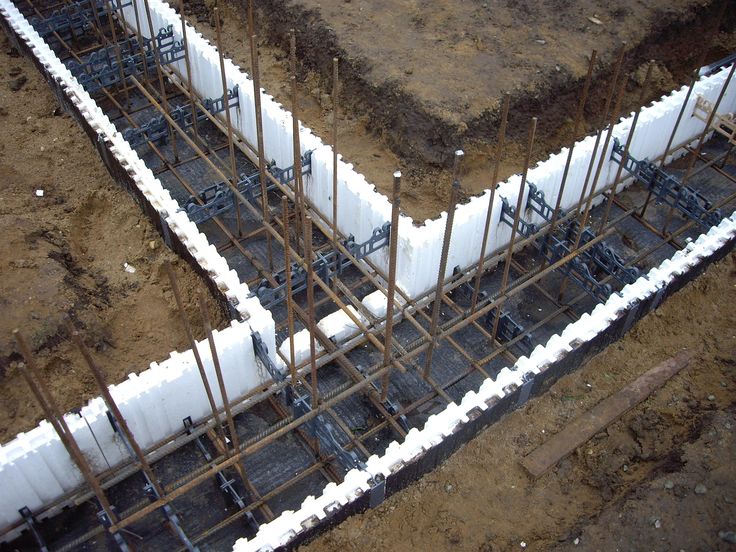

Конфигурация арматуры для НЗЛФ, ленты и плиты

Ленточные фундаменты, залегающие выше глубины промерзания, армируются каркасом прямоугольной формы. Между внешними рёбрами может располагаться неограниченное количество линий армирования, между которыми обязательно соблюдается нормативный просвет. Как правило, такие каркасы состоят из отдельно связанных модулей, длина которых удобна для транспортировки и установки. Конструктивная арматура здесь представлена П-образными или замкнутыми хомутами, опоясывающими прутья рабочего армирования каждые 0,6–1,1 метра.

Армирование прямого участка ленточного фундамента: 1 — рабочая продольная арматура; 2 — конструктивная арматура (хомуты)

Заглубленные фундаменты укрепляются как и лента — каркасом. Линии армирования, как упоминалось, дублированы и сосредоточены у верхней и нижней граней. Дополнительно могут закладываться промежуточные линии, компенсирующие силы давления и пучения грунта, если того требует проект. Между собой армирование соединяется вертикальными прутьями. Это армирование выглядит как конструктивное, но оно же выполняет функцию рабочего, в значительной степени препятствуя скручивающим и боковым давящим деформациям.

Плита армируется наиболее просто: две арматурные сетки, каждая может состоять из нескольких слоёв. Разносятся сетки к верхней и нижней плоскости в соответствии с нормативным защитным слоём. Параметры арматурных сеток — табличные, прут и ячейка рассчитываются в зависимости от габаритов плиты. Что касается рёбер жёсткости под плитой, они формируются как и каркасы МЗЛФ, а затем скрепляются с сеткой плиты вертикальными прутьями конструктивной арматуры.

Вязка, установка и контроль

С линейными участками все просто, но ведь фундамент имеет повороты и пересечения. На них линии сходящихся каркасов соединяются гнутыми закладными элементами из арматуры того же сечения. Края устанавливаются с нахлёстом от 40 до почти 100 номинальных диаметров. Довольно распространена практика укрепления углов фундамента арматурными сетками 12х150х150 мм, особенно на слабых грунтах и в сейсмоопасных регионах.

Армирование примыканий и углов ленточного фундамента: 1 — рабочая продольная арматура; 2 — поперечная арматура; 3 — вертикальная арматура; 4 — Г-образные хомуты

Мы уже описывали преимущества вязки арматуры перед сваркой и настоятельно рекомендуем использовать только этот метод, если речь не идёт о фундаментах специального назначения.

Каждый последующий сегмент каркаса устанавливается на дистанционных подкладках или кольцах, которые препятствуют нарушению защитных слоёв. Прутья на торцах связываются с нормативным перехлёстом, по 2–3 проволочных хомутах на каждом стыке.

В итоге армирующий каркас должен быть сформирован таким образом, чтобы по нему спокойно могли передвигаться люди. Перед заливкой каркас тщательно проверяется на прочность скрепления. Если при заливке бетоном разойдутся перевязки линий, это чревато полной выбраковкой всей конструкции. Поэтому во время заливки и усадки нужно уделять особое внимание положению и целостности соединений арматуры.

0
0
голоса

Рейтинг статьи

Как правильно сделать расчёт арматуры и армировать фундамент

Собственноручное производство железобетонного фундамента — наиболее ответственный из всех этапов строительства. Требуемая жёсткость и прочность обеспечивается закладной арматурой, поэтому сегодня мы устраним пробелы в понимании функций армирования и поясним методологию расчёта арматуры для фундамента.

Как работает фундаментное армирование

Бетон обладает превосходной прочностью на сжатие. Это означает, что если бетонный брусок поместить под пресс, он начнёт разрушаться только под очень высоким давлением.

Реалии эксплуатации ЖБИ таковы, что нельзя точно предусмотреть, какие силы будут действовать в отдельно взятой точке массива. Всё потому, что конфигурация бетонного изделия значит не так много, как физико-механические характеристики основы, на которой это изделие установлено. А они почти всегда непредсказуемы.

Нагрузка в бетоне распределяется неравномерно. Максимальное напряжение приходится на точку опоры, при этом всегда действует правило рычага — сила возрастает пропорционально плечу воздействия. Если подвесить бетонную балку за оба края, воздействие на центр будет напрямую зависеть от длины балки.

Схема работы балки на изгиб: a — бетонная балка; б — железобетонная балка; 1 — арматура.

Также интересен характер и направление деформаций в разных точках. При изгибе одна сторона будет сжиматься, но это, как мы выяснили, не сулит больших неприятностей. Гораздо хуже, что с обратной стороны изделия бетон будет растягиваться, что при невысоких показателях упругости выльется в трещину и слом.

Главная задача арматуры — не позволить бетону растягиваться. Это достигается за счёт сил трения, которые передают нагрузку от бетонного слоя закладным элементам, имеющим модуль упругости гораздо выше, чем у бетона. И, конечно, арматура должна быть распределена максимально равномерно, чтобы каждый отдельный участок конструкции не имел слабых мест с плохой перевязкой. Иначе армирование теряет всякий смысл.

Чем укрепляют фундамент

Существует два типа арматуры. Рабочая арматура выполняет непосредственную функцию армирования — принимает на себя нагрузку в приложенной плоскости. Конструктивная арматура служит для упорядочивания линий рабочего армирования в слое бетона и получения дополнительных связей, если это необходимо.

В качестве рабочей арматуры традиционно используется горячекатаные стержни периодического или гладкого профиля по ГОСТ 5781–82. Стальная арматура может быть свариваемой и несвариваемой, в зависимости от термомеханического укрепления и области использования.

Для фундамента в качестве рабочего армирования целесообразно применять именно периодический профиль, который обладает наивысшим показателем сцепления с окружающей массой. Вспомогательное армирование, напротив, выполняется гладкими стержнями, хотя это не категоричное правило.

Важен и материал, марка стали определяет класс арматуры. Наиболее востребованы для частного застройщика классы А400–А600: они наиболее широко распространены на строительных базах и не требуют специальных средств стыковки: весь каркас собирается вязкой. Всё чаще применяют композитную арматуру (ГОСТ 31938) из пластика, укреплённого углеродным и стекловолокном. Такая арматура значительно легче стальной и абсолютно не подвержена коррозии, а вот насколько это важно в рамках конкретного проекта — решать только вам.

Основные параметры армирования

В каждом конкретном расчёте есть ряд ключевых значений, описанных в пособии к СНиП 2.03.01:

1. Плотность закладки арматуры (коэффициент армирования). Определяется по поперечному срезу изделия как отношение суммы сечений арматурных стержней к сечению бетонной массы. Установленный нормами минимум — 0,05%, хотя коэффициент может увеличиваться по мере роста отношения длины сегмента к его высоте вплоть до 0,25%.

2. Толщина стержней. При длине сегмента свыше 3-х метров используется арматура диаметром не менее 12 мм, более 6-ти метров — свыше 14 мм, а при протяжённости от 10-ти метров — 16 мм и более.

3. Распределение армирования. Если фундамент имеет глубину около метра, то какую грань укреплять от растяжения: верхнюю или нижнюю? Что лучше — малое количество толстых стержней или много линий тонкой арматуры? На практике часто всю рабочую арматуру помещают у одной грани, разбивая на как можно большее число прутьев, не мешающих заливке бетона. Затем такой же пояс дублируется у противоположной грани.

4. Коэффициент надёжности (переармирование) — прямо вытекающее из предыдущего пункта понятие. Прочность фундамента может быть намеренно завышена в 2 или 3 раза на случай непредвиденных изменений в геоморфологии региона или при отсутствии на момент строительства завершённого проекта.

Последнее должно относиться к разряду исключений, но на практике так строится чуть ли не половина объектов ИЖС. Проблема в том, что без исчерпывающих проектных данных вы не имеете возможности точно установить вес здания, определить по нему достаточную площадь и глубину залегания, соответствующие опорной способности грунта, затем по нормативным пропорциям рассчитать линейные характеристики фундамента, а из них вывести оптимальные методы укрепления его структуры, адекватные расчётной нагрузке.

Конфигурация арматуры для НЗЛФ, ленты и плиты

Ленточные фундаменты, залегающие выше глубины промерзания, армируются каркасом прямоугольной формы. Между внешними рёбрами может располагаться неограниченное количество линий армирования, между которыми обязательно соблюдается нормативный просвет. Как правило, такие каркасы состоят из отдельно связанных модулей, длина которых удобна для транспортировки и установки. Конструктивная арматура здесь представлена П-образными или замкнутыми хомутами, опоясывающими прутья рабочего армирования каждые 0,6–1,1 метра.

Армирование прямого участка ленточного фундамента: 1 — рабочая продольная арматура; 2 — конструктивная арматура (хомуты).

Заглубленные фундаменты укрепляются как и лента — каркасом. Линии армирования, как упоминалось, дублированы и сосредоточены у верхней и нижней граней. Дополнительно могут закладываться промежуточные линии, компенсирующие силы давления и пучения грунта, если того требует проект. Между собой армирование соединяется вертикальными прутьями. Это армирование выглядит как конструктивное, но оно же выполняет функцию рабочего, в значительной степени препятствуя скручивающим и боковым давящим деформациям.

Плита армируется наиболее просто: две арматурные сетки, каждая может состоять из нескольких слоёв. Разносятся сетки к верхней и нижней плоскости в соответствии с нормативным защитным слоём. Параметры арматурных сеток — табличные, прут и ячейка рассчитываются в зависимости от габаритов плиты. Что касается рёбер жёсткости под плитой, они формируются как и каркасы МЗЛФ, а затем скрепляются с сеткой плиты вертикальными прутьями конструктивной арматуры.

Вязка, установка и контроль

С линейными участками все просто, но ведь фундамент имеет повороты и пересечения. На них линии сходящихся каркасов соединяются гнутыми закладными элементами из арматуры того же сечения. Края устанавливаются с нахлёстом от 40 до почти 100 номинальных диаметров. Довольно распространена практика укрепления углов фундамента арматурными сетками 12х150х150 мм, особенно на слабых грунтах и в сейсмоопасных регионах.

Армирование примыканий и углов ленточного фундамента: 1 — рабочая продольная арматура; 2 — поперечная арматура; 3 — вертикальная арматура; 4 — Г-образные хомуты.

Каждый последующий сегмент каркаса устанавливается на дистанционных подкладках или кольцах, которые препятствуют нарушению защитных слоёв. Прутья на торцах связываются с нормативным перехлёстом, по 2–3 проволочных хомутах на каждом стыке.

В итоге армирующий каркас должен быть сформирован таким образом, чтобы по нему спокойно могли передвигаться люди. Перед заливкой каркас тщательно проверяется на прочность скрепления. Если при заливке бетоном разойдутся перевязки линий, это чревато полной выбраковкой всей конструкции. Поэтому во время заливки и усадки нужно уделять особое внимание положению и целостности соединений арматуры.

Статья о правильном армировании ленточного фундамента своими руками

К рассмотрению предлагаем монолитный ленточный фундамент, т.к. сборный менее распространен.

Основные ошибки армирования ленточного фундамента.

Фундамент в процессе эксплуатации подвергается различным нагрузкам от веса самого дома, от движения грунтов и от морозного пучения. При давлении дома нижняя часть испытывает нагрузку на растяжения, верхняя на сжатие. Так же необходимо помнить о силах морозного пучения, подъемная сила которых может превысить вес дома и вызвать растяжение в верхней части ленточного фундамента. Неправильное армирование ленточного фундамента может привести к его разрушению, и, как следствие, разрушению стен и всего здания. Поэтому к армированию ленточного фундамента надо подойти очень серьезно, фундамент — основа всего здания. В этой статье мы приведём подробные чертежи и схемы армирования ленточного фундамента.

Чертёж 1. Нагрузки действующий не фундамент дома

Основную нагрузку на сжатие воспринимает бетон, а на растяжение арматура. Поэтому необходимо армировать нижнюю и верхнюю части фундамента. Армирование средней части фундамента смысла не имеет, так как он почти не испытывает нагрузок.

Чертёж. 2  Схема армирования каркаса ленточного фундамент; 1 — продольные стержни, 2 — хомуты

Продольная арматура, воспринимает основные нагрузки, она укладывается в нижней и верхней части фундамента. Для продольных стержней используется горячекатаная стержневая арматура класса А3. Если высота фундамента больше 150 мм, то необходимо установить вертикальную и поперечную арматуру. Для нее обычно используется горячекатаная стержневая  гладкая арматура класса А1 диаметром 6-8мм. Поперечное и вертикальное армирование лучше выполнить единим хомутом, который свяжет армирование в единый каркас. Продольная арматура должна быть расположена внутри каркаса. Связка арматуры в единый каркас ограничивает распространение трещин в бетоне и закрепляет арматурные стержни в нужном положении. Расстояния между прутами продольного армирования и шаг поперечного армирования ленточного фундамента определяется СНиП 52-01-2003:

7.3.4 Минимальное расстояние между стержнями арматуры в свету следует принимать в зависимости от диаметра арматуры, размера крупного заполнителя бетона, расположения арматуры в элементе по отношению к направлению бетонирования, способа укладки и уплотнения бетона.

Расстояние между стержнями арматуры следует принимать не менее диаметра арматуры и не менее25 мм.

Продольная арматура

7.3.6 Расстояние между стержнями продольной рабочей арматуры следует принимать с учетом типа железобетонного элемента (колонны, балки, плиты, стены), ширины и высоты сечения элемента и не более величины, обеспечивающей эффективное вовлечение в работу бетона, равномерное распределение напряжений и деформаций по ширине сечения элемента, а также ограничение ширины раскрытия трещин между стержнями арматуры. При этом расстояние между стержнями продольной рабочей арматуры следует принимать не более двукратной высоты сечения элемента и не более400 мм, а в линейных внецентренно сжатых элементах в направлении плоскости изгиба — не более500 мм.

Поперечное армирование

 7.3.7 В железобетонных элементах, в которых поперечная сила по расчету не может быть воспринята только бетоном, следует устанавливать поперечную арматуру с шагом не более величины, обеспечивающей включение в работу поперечной арматуры при образовании и развитии наклонных трещин. При этом шаг поперечной арматуры следует принимать не более половины рабочей высоты сечения элемента и не более300 мм.

Для соединения арматуры не рекомендуется использовать сварку, так как при высокой температуре свойства металла ухудшаются. Сваривать допускается только арматуру, которая в своей маркировке имеет букву «С», например А500С. Все другие марки арматуры связываются между собой при помощи вязальной проволоки.

Чертёж 3.  Схема армирования ленточного фундамента, связка арматуры

Так же при армировании ленточного фундамента надо помнить, что арматура не должна соприкасаться с грунтом и опалубкой, чтобы не допустить ее ржавления. Защитный слой для фундамента должен быть 50-80мм.

Следует уделить повышенное внимание армированию углов примыканий ленты фундамента, ведь угол железобетонной конструкции испытывает концентрированное напряжение. Для армирования углов и перекрестий требуется гнуть из арматуры класса А3 специальные углы. Нельзя армировать углы железобетонных лент простым перекрестием. При таком армировании фундамент будет представлять собой не единую жесткую раму, а набор отдельных не связанных друг с другом балок.

В народном строительстве родилась и прочно закрепилась недопустимая форма армирования углов и стыков лент фундамента при помощи простых связанных перекрестий. На рисунке ниже нарисованны чертежи армирования углового премыкания каркаса. Сверху — неправильный вариант (продольная арматура просто перекрещивается, дополнительных усилений, нет дополнительной поперечной и вертикальной арматуры). Снизу — изображен правильный вариант армирования.

Чертёж. 4  Неправильное армирование углов фундамента

Чертёж. 5  Схема армровния углов фундамента

При армировании премыканий лент фундамента («Т» образных перекрестий) так же не допускается простых перекрестий, требуются дополнительные усиления (рис 6-7).

На чертеже стыки продольной арматуры (1) выполнены «перекрестиями», без дополнительных усилений. В зоне перекрестия нет дополнительных хомутов.

Чертёж. 6 Неправильная схема армирования примыканий каркасов

Чертёж. 7 Правильная схема армирования примыканий каркасов

Для украшения дома часто используют эркер — выступающая из плоскости фасада часть помещения. В каркесе фундамента под эркер сгибается тупой угол. При армировании тупых углов лент надо внутреннюю продольную арматуру пропускать через каркас и подвязывать к наружной, ставить дополнительное «Г» — образное усиление и дополнительные поперечные хомуты (рис 8).

Чертёж. 8 Армирование тупого угла фундамента. Слева — неправильное, Справа — правильное

Наверное, каждый, кто сталкивался с заливкой фундамента, видел неправильные схемы армирования стыков каркаса. На строительных форумах много мастеров и советчиков. Люди не сведующие в строительстве строят так свои дома, есть даже фотографии с примерами такого армирования. Но все эти советы не соответствуют строительным нормам. Неизвестно сколько простоит такое здание, так как такое  «армирование» со временем приводит к отколам слоев фундамента по ширине и образованием трещин у углов.

Общий смысл правильного армирования угла – это обеспечение жесткой связи лент фундамента. Для этого требуется связать арматуру в единый каркас, при помощи хомутов. В местах стыка арматуры и на углах устанавливаются дополнительные П-образные или Г-образные усиления. Поперечное и вертикальное армирование (хомуты) для ленты фундамента рекомендуется ставить не реже 3/8 от высоты сечения фундамента, но не реже 25 см.  В зоне угловой анкеровки арматуры хомуты ставится в два раза чаще, чем для средней части ленты.

P.S. Фундамент — основа Вашего дома. Существует множество факторов, таких как конфигурация здания, грунты, технология стоительства стен, этажность, тип перекрытий и пр. , которые необходимо учитывать при выборе типа фундамента и его конфигурации. Настоятельно рекомендуем перед началом строительства проконсультироваться со специалистами! Если вы планируете строительство дома по технологии несъёмной опалубки Техноблок, обратитесь к нам до начала строительства. Мы поможем Вам не допустить ошибок, разработаем конфигурацию фундамента, сделаем проект, проведём контроль качества на всех этапах строительства и всё это совершенно бесплатно!

Статья выполненна специалистами компании «ТЕХНОБЛОК».

Армирование стен подвала в Покипси, Мидлтаун, Ньюбург

Главная»Ремонт фундамента»Продукты для ремонта фундамента»Системы армирования стен

Сверхпрочные полосы. В системе CarbonArmor® используются полоски из эпоксидной смолы и углеродного волокна для укрепления и стабилизации стен фундамента, которые треснули или прогнулись.

CarbonArmor® использует материалы прочнее стали для ремонта стен фундамента

Что она делает:

Система армирования стен CarbonArmor®, разработанная Foundation Supportworks, представляет собой современное решение, используемое для ремонта трещин и наклон стен фундамента.

CarbonArmor® укрепляет и стабилизирует стены подвала, используя ту же технологию, которая используется Министерством обороны США, Инженерным корпусом армии и аэрокосмическими инженерами для укрепления бомбоубежищ, небоскребов и мостов.

Характеристики продукта

• Изготовлен из армированного волокном полимера, который в 10 раз прочнее стали
• Специально разработан для укрепления и стабилизации стен подвала
• Высокопрочная эпоксидная смола поглощает давление стены
• Не требует копания снаружи
• Большинство установок завершено менее чем за один день

Трещины в стене фундамента и прогибающиеся стены подвала являются признаками того, что ваш фундамент нуждается в ремонте. Наши решения для ремонта стен подвала из углеродного волокна помогут укрепить изгибающиеся стены и устранить трещины.

Трещины в фундаменте и деформация – это серьезные проблемы, которые со временем усугубятся, если их не устранить. Опытные специалисты по ремонту фундамента из компании Basement Systems of New York могут определить, какие условия вызывают это повреждение фундамента.

Точно диагностируя причину проблем с фундаментом, мы можем определить, является ли армирование стен углеродным волокном лучшим решением для вашего фундамента.

Бесплатная смета армирования стен подвала в Нью-Йорке

График A Бесплатная смета

Когда дело доходит до ремонта фундамента, компания Basement Systems of New York является экспертом! Свяжитесь с нами сегодня, чтобы составить бесплатную смету ремонта фундаментной стены в Покипси, Миддлтауне, Ньюбурге и окрестностях!

Чем раньше вы отремонтируете поврежденные стены фундамента, тем лучше

Признаки повреждения фундамента обычно легко заметить. Фундаментные стены, построенные из бетонных блоков, обычно трескаются вдоль линий стыка между блоками, образуя горизонтальную трещину около средней точки стены и «ступенчатые» трещины в углах.

Трещины в заливных бетонных стенах часто представляют собой диагональные трещины, идущие от нижних углов стены к верхнему центру. При любом типе фундамента трещины могут сопровождаться участками стены, изгибающимися или наклоняющимися внутрь.

Очень сильный, но почти невидимый. После очистки стены для обеспечения хорошей адгезии техник маскирует каждое место полоски из углеродного волокна и пропитывает кирпичную кладку эпоксидной смолой. Усиление CarbonArmor® становится частью конструкции стены и может быть скрыто слоем краски.

Ленты из углеродного волокна и эпоксидная смола обеспечивают низкопрофильный ремонт

Когда наши специалисты по ремонту фундамента знают, сколько лент из углеродного волокна потребуется для надлежащего укрепления стены, процесс установки идет быстро. Для приклеивания полос CarbonArmor® к стене и повышения прочности каждой полосы используется высокопрочная эпоксидная смола. После завершения ремонта полосы «исчезнут», когда вся стена покроется слоем краски.

Остановить движение стены внутрь. Система ArmorLock® состоит из ремней и скоб, которые соединяют полосы усиления CarbonArmor® с каркасом здания по периметру.

Решение проблем наклона стены с помощью CarbonArmor® и ArmorLock®

Когда давление грунта вызывает наклон верхней части стены фундамента внутрь, требуется дополнительное усиление.

Здесь на помощь может прийти система ArmorLock®. ArmorLock® предназначен для использования в сочетании с усилением CarbonArmor®.

В системе ArmorLock® к каждой полосе ArmorLock® приваривается сверхпрочный ремешок из углеродного волокна, который крепится к прочному стальному кронштейну, который привинчивается к балке обода.

Крепление фундаментной стены к краевой балке предотвратит давление грунта на верхнюю часть стены, которая будет отталкиваться внутрь, в сторону от этого каркаса по периметру.

Поскольку система ArmorLock® занимает очень мало места, обычно нет необходимости перемещать воздуховоды и другое подвальное оборудование.

Эксперты компании Basement Systems в Нью-Йорке используют полосы CarbonArmor® для укрепления отремонтированной трещины в стене фундамента.

Используйте стежки для стен CarbonArmor® для укрепления трещин в стене.

Стену с трещинами фундамента можно отремонтировать с помощью полиуретановой инъекции, эпоксидной смолы или ремонтного раствора для заполнения и герметизации трещины.

Какой бы метод ни применялся, ремонт можно усилить с помощью полосок CarbonArmor® при ремонте стеновым швом.

Ваш технический специалист по Basement Systems из Нью-Йорка нанесет эпоксидную смолу на трещину, что значительно улучшит общую устойчивость стены.

Чтобы сделать заделку сплошной трещины еще прочнее и стабильнее, вы не сможете превзойти производительность стеновых стежков CarbonArmor®.

Убедитесь, что ваш дом поддерживается стабильным фундаментом с решениями по армированию углеродным волокном от Basement Systems of New York

Мы специализируемся на различных постоянных решениях для стабилизации фундамента, ремонта трещин в стенах и выпрямления изгибающихся стен подвала. Не ждите, пока проблема усугубится. Свяжитесь с Basement Systems of New York по телефону 1–9.14-326-3051, чтобы поговорить с нашей командой экспертов или связаться с нами через Интернет и запланировать осмотр и оценку для укрепления вашего фундамента.

Узнать цену? Получите бесплатную оценку без каких-либо обязательств.

Услуги по армированию и ремонту коммерческих стен

УСЛУГИ ПО УКРЕПЛЕНИЮ СТЕН

Обслуживание в Шарлотте, Гринсборо, Роли-Дарем, Уилмингтон и Гринвилл-Спартанбург

Ремонт стен — наша специализация. Компания Carolina Foundation Solutions может предоставить правильное решение и систему для существующих стен, которые нуждаются в дополнительном укреплении и/или боковой поддержке. Наиболее распространенными и наиболее эффективными методами усиления и боковой поддержки являются установка армирующих лент из углеродного волокна (CFR) и/или установка спиральных анкеров (стеновые анкеры).

 Запись онлайн

 Позвоните нам по телефону: 1-877-770-7050

Услуги по армированию стен

Использование армирования углеродным волокном оказалось одним из наиболее успешных и эффективных методов стабилизации существующих стен и других структурные компоненты.

Компания Carolina Foundation Solutions обучена и сертифицирована в области установки первоклассных продуктов для армирования стен из углеродного волокна для использования в жилых домах, коммерческих зданиях и промышленных объектах. Мы также можем армировать трубопроводы, дороги и мосты.

Наши решения включают армирующие ленты из углеродного волокна/кевларовой сетки; комплекты угловых ремней из углеродного волокна; и армирующие листы и ткани из углеродного волокна. Эти технологии могут быть использованы для ремонта наклонных стен; укрепить подвижные стены и отремонтировать поврежденные конструкционные бетонные колонны.

По вопросам укрепления стен в Шарлотте, Эшвилле, Гринвилле-Спартанбурге и во всем Пьемонте звоните по телефону 1-877-770-7050.

Услуги по анкеровке стен

Для обрушившихся стен, новых стен, которые должны быть построены, или просто существующих стен, нуждающихся в дополнительной боковой поддержке, компания Carolina Foundation Solutions использует винтовые анкерные анкеры CHANCE в качестве надежного и эффективного решения. . Спиральные анкеры можно быстро и эффективно установить с помощью небольшого оборудования. Стеновые анкеры вбиваются в соседний грунт, обеспечивая немедленные и точные результаты там, где необходима боковая поддержка. Затем анкеры могут быть немедленно натянуты и испытаны без необходимости времени отверждения.

ПРОДУКТЫ ДЛЯ РЕМОНТА СТЕН CAROLINA FOUNDATION SOLUTIONS

«Винтовой анкер» существует уже несколько столетий и доказал свою эффективность в различных областях применения. С 1912 года CHANCE ® является лидером в производстве спиральных изделий.

CHANCE ® Спиральные анкеры представляют собой предварительно спроектированную механическую анкерную систему, которая десятилетиями регулярно используется в электроэнергетике. Благодаря универсальности и эффективности спиральных анкеров CHANCE® они также оказались одним из лучших вариантов для ремонта обрушившихся дамб, строительства новых дамб, временного или постоянного удержания грунта и т. д.

Временные или постоянные анкеры CHANCE ® со спиральной затяжкой являются идеальным решением для систем удержания грунта. Спиральные анкеры CHANCE ® представляют собой экономящее время и экономически эффективное решение для анкеровки, в котором используется мгновенная обратная связь между крутящим моментом и грузоподъемностью в качестве встроенного средства контроля качества, которое устраняет неопределенность для инженеров и подрядчиков, обеспечивая качество на всех этапах. проект.

Преимущества винтовых анкеров CHANCE® Tieback:

• Низкие затраты на мобилизацию
• Устанавливается с небольшим оборудованием
• Готовая система
• Быстрая установка
• Устанавливается в любых погодных условиях
• Позволяет выполнять немедленную загрузку, не дожидаясь застывания бетона
• Добыча не создана
• Без вибрации
• Контроль качества – крутящий момент, измеряемый в полевых условиях
• Может быть установлен со стороны суши или воды
• Может быть снят и извлечен для временного применения
• Состоит из горячеоцинкованной переработанной стали производства США
• Состоит из продуктов, сертифицированных ICC-ES
• Не требует земляных работ
• Не требует обезвоживания

Поэтому…

• Нет необходимости планировать мобилизацию крупногабаритного оборудования, как это требуется для просверленных анкеров / обычных залитых раствором арматур.
• Нет необходимости перемещать или вывозить отвал, который создается с помощью просверленных анкеров / обычных залитых раствором арматуры.
• Не нужно будет ждать идеальных погодных условий.
• Нет необходимости ждать застывания бетона.
• Не будет повторных предположений или дополнительных расширенных испытаний, необходимых для подтверждения того, что анкеры достигли нужной глубины/длины.
• Спиральные анкеры экологически безопасны.

Компания Carolina Foundation Solutions является сертифицированным установщиком CHANCE ® в Шарлотте и гордится тем, что использует лучшие материалы и предлагает лучшие решения в отрасли. Для любых проектов, которые могут потребовать анкерных систем tieback, пожалуйста, не стесняйтесь обращаться к нам.

Узнайте о спиральных анкерных изделиях CHANCE ® .

Примеры недавних проектов, выполненных CFS, можно найти на странице портфолио или на нашей странице в Facebook.

Углеродное волокно в качестве конструкционного армирующего материала имеет множество преимуществ:

• Углеродное волокно — чрезвычайно прочный, долговечный и безопасный материал.
• Углеродное волокно не ржавеет, не портится, не растягивается, не деформируется и не изгибается.
• Углеродное волокно прочнее, жестче и легче стали.

Благодаря высокому соотношению прочности к весу, антикоррозийным свойствам и экономичности установка систем армирования углеродным волокном идеально подходит для ремонта в строительной отрасли.

Компания Carolina Foundation Solutions является сертифицированным установщиком систем стабилизации Fortress. Fortress Stabilization Systems является пионером в разработке продуктов и процедур, которые предлагают самые прочные, самые долговечные и самые универсальные решения в отрасли армирования конструкций.

Fortress Stabilization Systems предлагает множество инновационных и эффективных продуктов для ремонта и армирования бетона и других структурных элементов. Компания Carolina Foundation Solutions разделяет те же обязательства, что и Fortress Stabilization Systems, с целью предоставления широкого спектра решений с использованием высококачественных продуктов и материалов, которые являются надежными и долговечными.

Преимущества систем стабилизации Fortress Армирование углеродным волокном:

• Экономичный
• Быстрая установка
• Устанавливается практически в любых погодных условиях
• Легкий
• Высокая прочность
• Жесткий
• Ненавязчивый
• Обеспечивает прочность на сдвиг/растяжение
• Стойкий к коррозии

Позвоните в Carolina Foundation Solutions, чтобы получить лучшую команду экспертов по фундаменту, ремонту и строительству конструкций, доступную любому владельцу бизнеса в Каролине! 1-877-770-7050

Запись на прием

Бесплатная инспекция

Коммерческие услуги

Ремонт и установка глубоких фундаментов

Заземление

Подкрепление

Армирование стен

Что говорят наши клиенты

Для нас большая честь, что компания Carolina Foundation Solutions является частью нашей команды разработчиков для нашего проекта промышленного строительства.

Их работа является образцовой, они требуют ограниченного контроля, у них есть профессиональные сотрудники, и они выполнили свою работу досрочно. Отличные люди, с которыми приятно работать!

— Kathy G.

Читать все отзывы

Армирование стены бетонного фундамента | Лицензированные специалисты по строительству

В этой статье рассматриваются требования NZS 3604:2011 по армированию фундаментных стен в зданиях с деревянным каркасом.

NZS 3604:2011 «Здания с деревянным каркасом» описывает армирование монолитных бетонных и бетонных каменных фундаментных стен со свайной системой фундамента, поддерживающей легкие конструкции с деревянным каркасом (см. параграф 6.11.7 и рисунки 6.13, 6.14 и 6.15 стандарт).

Основы армирования

Армирование обычно состоит из деформированных стержней диаметром 12 мм (D12). Использование деформированных стержней, имеющих неровную поверхность, создает хорошее сцепление между арматурой и бетоном. Устанавливаются как горизонтально, так и вертикально с интервалами в зависимости от:

• высоты стены
• независимо от того, является ли стена монолитным бетоном или бетонной кладкой
• будет ли стена поддерживать 1 или 2 этажную конструкцию
• независимо от того, консольная стена или нет.

Детали армирования стен фундамента из монолитного бетона и бетонной кладки приведены в таблице 1 и показаны на рисунках 1 и 2.

Тип фундаментной стены		Армирование
		Фундамент	Настенный горизонтальный	Настенный вертикальный
Монолитный бетон	1-этажное здание (стена не консольная)	1/Д12*	D12 с межцентровым расстоянием 450 мм плюс один D12 вверху для стен высотой > 1 м	D12 с межцентровым расстоянием 600 мм для стен высотой >1 м
	2-этажное здание (стена не консольная)	2/D12	D12 с межцентровым расстоянием 450 мм плюс один D12 вверху для стен высотой > 1 м	D12 с межцентровым расстоянием 500 мм для стен высотой > 1 м
	1- или 2-этажное здание (консольная стена)	D12 @ 400 мм центрируется в обе стороны (см. рис. 2)	Один D12 с расстоянием между центрами 400 мм плюс один D12 сверху	D12 @ 400 центров максимум
Бетонная кладка	1-этажное здание (стена не консольная)	1/Д12*	Один D12 сверху и один D12 посередине для стен высотой > 1 м	D12 @ 800 мм между центрами
	2-этажное здание (стена не консольная)	2/D12	D12 на средней высоте для стен высотой > 1 м и D12 наверху	D12 с межосевым расстоянием 800 мм
	Консольная стена	D12 @ 400 мм центрируется в обе стороны (см. рис. 2)	D12 @ 800 мм между центрами	D12 @ 400 мм между центрами

* 2/D12, где фундаментная стена поддерживает каменную облицовку.

Рис. 1: Армирование стены монолитного фундамента одноэтажного дома.

Изображение предоставлено журналом BRANZ Build.
Примечание: Горизонтальная арматура в соединительной балке на расстоянии 800 мм от центра.

Изображение предоставлено журналом BRANZ Build

В сочетании с бетонными плитами на цокольных этажах

NZS 3604:2011 содержит детали армирования для фундаментов по периметру в сочетании с бетонными плитами на цокольных этажах, поддерживающих легкую конструкцию – см. рис. 7.13 (В), 7.14(В) и 7.14(С) Стандарта.

Стандарт также содержит сведения об армировании, если комбинированный фундамент по периметру/бетонная плита на первом этаже также поддерживает каменную облицовку – см. рисунки 7.15(B), 7.16(B) и 7.16(C).

Детали армирования комбинированных плит фундамента/бетонных перекрытий приведены в таблице 2 и показаны на рисунках 3 и 4. 7.14(А), 7.15(А) и 7.16(А) Стандарта. Теперь все бетонные плиты на цокольных этажах должны быть усилены, а арматура плиты привязана к арматуре фундамента по периметру.

Фрагмент кромки фундамента	Усиление
	Фундамент (основание фундаментной стены)	Горизонтальная стена (верх фундаментной стены)	Вертикальный	Нахлест (сетка плиты и армирование фундамента)
Монолитный бетон (1 или 2 этажа)	Два D12	Один D12 (верхний)	R10 @ 600 мм между центрами	300 мм
Монолитный бетон (1 или 2 этажа с облицовкой кирпичной кладкой)	Два D12 (горизонтально)	Один D12 (верхний)	R10 @ 600 мм между центрами	400 мм
Бетонная кладка (1 или 2 этажа с легкой облицовкой)	Два D12 (расположенные горизонтально или вертикально)	Один D12 (верхний)	R10 с межосевым расстоянием 600 мм (зацепляется за горизонтальную арматуру в основании в разных направлениях — см. рис. 4)	300 мм
Бетонная кладка (1 или 2 этажа с облицовкой кирпичной кладкой)	Два D12 (по горизонтали)	Один D12 (верхний)	R10 с межосевым расстоянием 600 мм (зацепляется за горизонтальную арматуру в основании в разных направлениях — см. рис. 4)	400 мм

Рис. 3: Армирование монолитного бетона на краю фундамента для 1 или 2 этажей.

Изображение предоставлено журналом BRANZ Build.

Изображение предоставлено журналом BRANZ Build

Перехлест и изменение направления

Если горизонтальные арматурные стержни меняют направление и в других ситуациях, когда они должны быть уложены внахлест, нахлест должен составлять не менее 500 мм. На углах нахлесты должны быть не менее 500 мм в каждом направлении, как показано в NZS 3604:2011, рисунок 6.15(a).

Арматура внахлест должна быть связана черной отожженной стальной проволокой диаметром 1,6 мм, которая является мягкой и легко гнется, на каждом конце нахлеста и через равные промежутки между ними.

Хомуты и отводы

Если в основаниях комбинированных фундаментных стен/бетонных плит на грунтовых перекрытиях требуются пары горизонтальных арматурных стержней, они должны быть соединены хомутами. Хомуты формируются из арматурных стержней Р10 (гладких), установленных с шагом 400 мм и связанных стальными стяжками в местах соединения арматуры и хомутов (см. рис. 4). Простые арматурные стержни, используемые в качестве хомутов, имеют минимальный диаметр изгиба, в два раза превышающий диаметр стержня.

Изгибы деформированной продольной арматуры, образующие крюк или образующие прямой угол, должны быть не менее пятикратного диаметра стержня – например, минимальный диаметр изгиба для деформируемой арматуры диаметром 12 мм составляет 60 мм.

Прочие требования к армированию

Прочие требования к армированию фундаментных стен и фундаментов:

Ступенчатые фундаменты должны иметь дополнительное армирование в соответствии с NZS 3604:2011 Рисунок 6.12 (см. Рисунок 5).

Рис. 5: Стены ступенчатого фундамента.

Изображение предоставлено журналом BRANZ Build

Там, где бетон или бетонная кладка прилегают к земле, армирование должно иметь толщину бетона не менее 75 мм.

Проемы в фундаментных стенах размером более 300 мм в любом направлении должны иметь по одной обрезной планке D12 с каждой стороны проема. Эти стержни должны выступать не менее чем на 600 мм за каждый угол проема. При глубине перемычки менее 650 мм планки для обрезки косяка должны быть согнуты у их вершин на расстоянии 60 мм от верха бетона.

Викторина

1. Арматура деформируемая для бетонных и каменных фундаментных стен по НЗС 3604:2011 это:

1. диаметром 8мм
2. Диаметр 10 мм
3. Диаметр 12 мм
4. диаметром 16 мм.

2. Используются деформированные стержни, потому что они:

1. легче скользят по бетону
2. образует хорошую связь с бетоном.

3. Нахлесты до горизонтальной арматуры D12 должны быть не менее:

1. 300 мм
2. 500 мм
3. 700 мм
4. 1000 мм

4. Минимальный диаметр изгиба арматуры R10 для хомутов:

1. 20мм
2. 55 мм
3. 60 мм
4. 65 мм

1. Арматура деформируемая для бетонных и бетонных каменных фундаментных стен по НЗС 3604:2011 это:

c. диаметром 12 мм

2. Используются деформированные стержни, потому что они:

b. образуют хорошее сцепление с бетоном

3. Нахлест горизонтальной арматуры D12 должен быть не менее:

b. 500 мм

4. Минимальный диаметр изгиба арматуры R10 для хомутов:

а. 20 мм


РАСЧЕТ НА ПРОЧНОСТЬ ЖЕЛЕЗОБЕТОННЫХ КЛАДНЫХ СТЕН ФУНДАМЕНТА – NCMA

ТЭК 15-02Б

ВВЕДЕНИЕ

Хотя фундаментные стены из бетонной кладки могут быть построены без армирующей стали, для стен, выдерживающих большие нагрузки грунтовой засыпки, может потребоваться армирование. Положения о расчете прочности, содержащиеся в главе 3 Строительных норм и правил для каменных конструкций (ссылка 1), обычно обеспечивают повышенную экономию по сравнению с методом расчета допустимых напряжений, поскольку более тонкие стены или большие расстояния между арматурными стержнями часто являются результатом анализа расчета прочности. Критерии расчета прочности подробно представлены в TEK 14-4A, Расчет прочности бетонной кладки (ссылка 2).

Грунт оказывает боковую нагрузку на стены фундамента. Предполагается, что нагрузка увеличивается линейно с глубиной, что приводит к треугольному распределению нагрузки на стене. Эта боковая нагрузка на грунт выражается как эквивалентное давление жидкости в фунтах на квадратный фут на фут глубины (кН/м²/м). Для расчета прочности это боковое давление грунта увеличивается путем умножения на коэффициент нагрузки, который обеспечивает коэффициент безопасности в условиях перегрузки. Максимальный момент на стену зависит от общей высоты стены, высоты засыпки грунта, условий крепления стены, факторизованной нагрузки на грунт, наличия каких-либо надбавок на грунт и наличия водонасыщенных грунтов.

Фундаментные стены также служат опорой конструкции над фундаментом, передавая вертикальные нагрузки на фундамент. Вертикальное сжатие противодействует напряжению при изгибе, увеличивая сопротивление стены изгибу. В малоэтажном строительстве эти вертикальные нагрузки обычно малы по сравнению с прочностью на сжатие бетонной кладки. Эффекты вертикальной нагрузки не рассматриваются в настоящем ТЭК.

Таблицы с 1 по 4 представляют графики армирования для 6, 8, 10 и 12 дюймов. (152, 203, 254 и 305 мм) стен соответственно. Дополнительные альтернативы армированию могут быть уместны и могут быть проверены с помощью инженерного анализа. Стены от 8 до 16 футов (от 2,4 до 4,9m) включены высокое давление и давление грунта 30, 45 и 60 фунтов на фут/фут (4,7, 7,0 и 9,4 кН/м²/м).

Эффективная глубина армирования, d , принятая для анализа, является практическим значением, принимая во внимание различия в толщине лицевой оболочки, диапазон размеров арматурных стержней, минимальное требуемое покрытие раствором и строительные допуски для размещения армирования.

Следующие допущения также применимы к значениям в таблицах с 1 по 4:

1. на грунте, примыкающем к стене, нет надбавок,
2. имеются незначительные осевые нагрузки на стену,
3. стена просто поддерживается сверху и снизу,
4. стена заливается в ячейках, содержащих арматуру (хотя допускается сплошная заливка),

Свойства сечения

5. основаны на требованиях к минимальной толщине лицевой оболочки и стенки согласно ASTM C 90 (ссылка 3),

.

6. указанная прочность на сжатие каменной кладки, f’ m , составляет 1500 фунтов на квадратный дюйм (10,3 МПа),
7. Арматура 60 (413 МПа), 9 шт.0020
   Перечисленные требования к армированию

8. учитывают коэффициент нагрузки грунта 1,6 (ссылка 6),
9. максимальная ширина зоны сжатия ограничена шестикратной толщиной стенки или расстоянием между вертикальными стержнями 72 дюйма (1829 мм), в зависимости от того, что меньше,

Арматурная сталь

10. размещается по направлению к растянутой (внутренней) поверхности стены (как показано на рис. 1), а
11. почва хорошо дренирована, чтобы исключить присутствие насыщенной почвы.

Таблица 1 – Арматура для 6-дюймовых (152 мм) бетонных фундаментных стен

Таблица 2 – Армирование для 8-дюймовых (203-мм) бетонных фундаментных стен

Таблица 3 – Армирование для 10-дюймовых (254-мм) бетонных фундаментных стен

Таблица 4 – Армирование для 12- дюймовая (305-мм) бетонная кладка фундаментных стен

Примечания к таблицам 1 – 4:

^(a) обратная засыпка из гранулированного грунта
^(b) осушенный илистый песок или илистая глина для обратной засыпки
^{(c) 51 глиняный грунт засыпка
(г) превышает максимально допустимую растягивающую арматуру (ссылка 2)
(e) невозможно выполнить с помощью стержней № 6 (M# 19)
(f) метрические эквиваленты: дюйм x 25,4 = мм; № 3 = М# 10; № 4 = М# 13; № 5 = М# 16; №6 = М# 19; № 7 = М# 22; №8 = М# 25; № 9 = M# 29}

Стена: 12 дюймов. (305 мм) бетонная каменная фундаментная стена толщиной 12 футов (3,66 м) высотой

Почва: эквивалентное давление жидкости составляет 45 фунтов на фут (7,0 кН/м²/м) (исключая коэффициенты нагрузки на грунт), 10 футов (3,05 м) высота засыпки

Используя Таблицу 4, стена может быть надлежащим образом укреплена с помощью стержней № 9 на высоте 72 дюйма. (M # 29 на 1829 мм).

ВОПРОСЫ КОНСТРУКЦИИ

В этом разделе обсуждаются те вопросы, которые непосредственно связаны с допущениями при проектировании конструкций. См. TEK 3-11, Строительство бетонной каменной стены фундамента и TEK 5-3A, Детали бетонной каменной стены фундамента (ссылки 4, 5) для получения более полной информации о строительстве фундаментных стен из бетонной кладки.

На рис. 1 показаны условия крепления стены, дренаж и защита от воды. Перед обратной засыпкой необходимо установить диафрагму пола или правильно закрепить стену, чтобы противостоять нагрузке грунта. В идеале обратная засыпка должна быть свободно дренируемым гранулированным материалом, свободным от расширяющегося грунта или других вредных материалов.

Предположение об отсутствии насыпи на грунте означает, что тяжелое оборудование не должно эксплуатироваться в непосредственной близости от какой-либо системы стен подвала. Кроме того, материалы обратной засыпки следует укладывать и уплотнять в несколько подъемов. Следует соблюдать осторожность при укладке материалов обратной засыпки, чтобы не повредить системы дренажа, гидроизоляции или внешней изоляции.

Рисунок 1—Типовая армированная стена подвала

Ссылки

1. Требования строительных норм и правил к каменным конструкциям, ACI 530-02/ASCE 5-02/TMS 402-02. Отчет Объединенного комитета по стандартам каменной кладки, 2002 г.
2. Расчет прочности бетонной кладки, ТЭК 14-4А. Национальная ассоциация бетонщиков, 2002 г.

Стандартные технические условия

3. для несущих бетонных блоков кладки, ASTM C 90-03. ASTM International, 2003.
4. Строительство бетонных стен подвала, ТЭК 3-11. Национальная ассоциация бетонщиков, 2001 г.
5. Детали стены бетонной кладки фундамента, ТЭК 5-3А. Национальная ассоциация бетонщиков, 2003 г.
6. Минимальные расчетные нагрузки для зданий и других сооружений, ASCE 7-02. Американское общество инженеров-строителей, 2002 г.

Заявление об отказе от ответственности: несмотря на то, что были приняты меры для обеспечения максимальной точности и полноты прилагаемой информации, NCMA не несет ответственности за ошибки или упущения, возникшие в результате использования данного TEK.

ОСНОВЫ ФУНДАМЕНТАЛЬНЫХ СТЕН — Массивные бетонные стены

Автор Ethan Davis

Целями проектирования фундаментных стен являются:

• передача нагрузки здания на фундамент или непосредственно на землю;

• для обеспечения достаточной прочности в сочетании с основанием (при необходимости) для предотвращения дифференциальной осадки;

• для обеспечения соответствующей устойчивости к напряжениям сдвига и изгиба, возникающим в результате бокового давления грунта;

• для крепления надземной конструкции, чтобы противостоять ветру или сейсмическим воздействиям;

• для устройства влагостойкого барьера подземных жилых помещений в соответствии со СНиП; и

• для изоляции невлагостойких строительных материалов от земли.

В некоторых случаях каменные или бетонные фундаментные стены содержат номинальное количество стальной арматуры для предотвращения растрескивания. Технические спецификации обычно требуют армирования бетонных или каменных фундаментных стен из-за несколько произвольных ограничений на минимальное соотношение стали и бетона даже для «простых» бетонных стен. Однако стены фундамента жилых домов обычно строятся из неармированного или номинально армированного бетона, кирпичной кладки или обработанной консервантом древесины. Подход к номинальному армированию обеспечил множество пригодных к эксплуатации конструкций. В этом разделе обсуждается вопрос армирования и представлены рациональные подходы к проектированию бетонных и каменных фундаментов жилых домов.

В большинстве случаев дизайн стен из бетона или бетонной кладки можно выбрать из предписывающих таблиц применимых норм для жилых зданий или Международных норм для одно- и двухквартирных домов. Иногда конкретный проект, применяемый с разумной инженерной оценкой, приводит к более эффективному и экономичному решению, чем то, которое предписано нормами. Проектировщик может решить спроектировать стену как армированную или как сплошную бетонную стену. В следующих разделах подробно описываются методы проектирования для обоих типов стен.

Бетонные фундаментные стены

Независимо от выбранного типа бетонной фундаментной стены проектировщику необходимо определить номинальные и учитываемые нагрузки, которые, в свою очередь, определяют тип стены (армированный или неармированный), который может быть подходящим для данного применения. . В домах с легким каркасом конструкция фундаментной стены обычно определяется более низкой комбинацией нагрузок. Осевая нагрузка увеличивает допустимый момент бетонных стен, когда они не имеют значительного эксцентриситета, как это имеет место в типичном жилом строительстве.

Для дальнейшего упрощения расчетов проектировщик может консервативно предположить, что стена фундамента действует как простая пролетная балка с закрепленными концами, хотя такое допущение приведет к чрезмерному прогнозированию напряжений в стене. В любом случае, модель простого пролета требует, чтобы стена была надлежащим образом поддержана вверху за счет соединения с каркасом пола, а в основании за счет соединения с фундаментом или опорой на плиту цокольного этажа.

После того, как нагрузки известны, проектировщик может выполнить проверку конструкции на различные напряжения, следуя ACI-318 и содержащимся в нем рекомендациям.

Из практических соображений проектировщики жилых домов должны учитывать, что бетонные фундаментные стены обычно имеют толщину 6, 8 или 10 дюймов (номинальная). Типичная прочность бетона на сжатие, используемая в жилищном строительстве, составляет 2500 или 3000 фунтов на квадратный дюйм, хотя доступны и другие прочности. Типичный предел текучести арматуры при растяжении составляет 60 000 фунтов на квадратный дюйм (Класс 60) и в первую очередь зависит от предложения на рынке.

Проектирование простой бетонной стены

ACI-318 позволяет проектировать простые бетонные стены с некоторыми ограничениями и рекомендует использовать усадочные и изоляционные швы для предотвращения образования трещин; однако это нетипичная практика для стен жилых фундаментов, и температурное и усадочное растрескивание практически неизбежны. Считается, что это оказывает незначительное влияние на структурную целостность жилой стены. Однако растрескивание можно контролировать (свести к минимуму потенциальное расширение трещины) за счет разумного использования горизонтальной арматуры.

ACI-318 ограничивает толщину гладкой бетонной стены минимум 7-1/2 дюйма; тем не менее, Международный кодекс для домов на одну-две семьи допускает номинальную толщину стен фундамента 6 дюймов, когда высота несбалансированного заполнения меньше установленного максимума. Требование минимальной толщины 7-1/2 дюйма, очевидно, нецелесообразно для короткой бетонной стены ствола, как в фундаменте подполья.

Должна быть обеспечена достаточная прочность, которая должна быть подтверждена анализом в соответствии с расчетными уравнениями ACI-318 и рекомендациями в этом разделе. В зависимости от нагрузок на грунт анализ должен подтвердить обычную практику возведения фундамента в типичных условиях.

Проектирование железобетона

ACI-318 допускает два подхода к проектированию железобетона с некоторыми ограничениями по толщине стенок и минимальным количеством стальной арматуры; однако ACI-318 также позволяет отказаться от этих требований в случае, если структурный анализ демонстрирует достаточную прочность и устойчивость.

Железобетонные стены следует проектировать с использованием метода расчета прочности. Следующие проверки на сдвиг и комбинированный изгиб и осевую нагрузку определяют, способна ли стена противостоять приложенным нагрузкам.

Комбинированная допустимая нагрузка на изгиб и осевую нагрузку

ACI-318 устанавливает требования к армированию бетонных стен. Стены фундамента обычно выдерживают как приложенную осевую нагрузку от вышележащей конструкции, так и приложенную боковую нагрузку грунта от обратной засыпки. Чтобы обеспечить достаточную прочность стены, проектировщик должен сначала определить эффекты гибкости (выпучивание по Эйлеру) в стене. ACI-318 предлагает метод аппроксимации для учета эффекта гибкости стены; однако коэффициент гибкости не должен превышать 100. Коэффициент гибкости определяется в следующем разделе как отношение между длиной без опоры и радиусом вращения. В жилищном строительстве метод аппроксимации, более известный как метод увеличения момента, обычно является адекватным, поскольку коэффициент гибкости стен фундамента обычно составляет менее 100.

Минимальное армирование бетонной стены

Фундаментные стены из простого бетона обеспечивают работоспособные конструкции, если они правильно спроектированы. Тем не менее, когда армирование используется для обеспечения дополнительной прочности в более тонких стенах или для работы в условиях более высоких нагрузок, испытания показали, что расстояние между горизонтальными и вертикальными армирующими элементами, ограниченное максимальным значением 48 дюймов по центру, приводит к характеристикам, которые достаточно хорошо согласуются с проектными ожиданиями. (Роллер, 1996).

ACI-318•22.6.6.5 требует наличия двух стержней № 5 вокруг всех проемов в стене. В качестве альтернативы, более подходящей для жилищного строительства, следует разместить как минимум по одному стержню арматуры с каждой стороны проема шириной от 2 до 4 футов, а также два стержня арматуры с каждой стороны и один внизу проема шириной более 4 футов. Арматурный стержень должен быть такого же размера, как требуется по проекту армированной стены, или не менее № 4 для простых бетонных стен. Кроме того, требуется перемычка (бетонная балка) в верхней части проемов в стене.

Прогиб бетонной стены

ACI-318 специально не ограничивает прогиб стены. Поэтому прогиб обычно не анализируется при проектировании стены фундамента жилого дома. Несмотря на это, предел прогиба L/240 для нефакторизованных нагрузок на грунт не является необоснованным для стен ниже уровня земли.

Перемычки для бетонных стен

Проемы в бетонных стенах сооружаются с помощью перемычек из бетона, стали, сборного железобетона, литого камня или армированной каменной кладки. Деревянные перемычки также используются, когда они не поддерживают бетонную конструкцию выше и когда непрерывность в верхней части стены (например, связующая балка) не является критичной, как в прибрежных зонах с высокой сейсмической или ураганной опасностью, или поддерживается в достаточной степени деревянным подоконником. и другие конструкции выше.

Часто предполагается, что бетонная перемычка действует как простой пролет с закрепленными на каждом конце концами. Однако это предположение подразумевает отсутствие верхней арматуры для передачи момента, возникающего на конце перемычки. При этом условии предполагается, что перемычка имеет трещины на концах, так что конечный момент равен нулю, а сдвиг должен передаваться от перемычки к стене через нижнюю арматуру.

Если предполагается, что перемычка действует как балка с фиксированным концом, необходимо предусмотреть достаточную заделку верхней и нижней арматуры за каждую сторону проема, чтобы полностью сформировать конец перемычки, воспринимающий момент. Несмотря на сложность конструкции и конструкции, балка с фиксированным концом снижает максимальный изгибающий момент на перемычке и позволяет увеличить пролеты. Бетонная перемычка, залитая в бетонную стену, действует где-то между настоящей простой балкой пролета и балкой с фиксированным концом. Таким образом, проектировщик может спроектировать нижний стержень для простого состояния пролета и армирование верхнего стержня для состояния с фиксированным концом (консервативное). Часто в верхней части каждого этажа стены размещают стержень № 4, чтобы помочь связать стены вместе (связующая балка), который также может служить верхним армированием для бетонных перемычек. Рисунок 4.6 изображает поперечное сечение и размеры для анализа бетонных перемычек.

В нашем следующем блоге мы будем обсуждать изолированные бетонные фундаментные стены.

(Эта информация взята из статьи Ника Громико и Бена Громико на веб-сайте Международной ассоциации сертифицированных домашних инспекций)

Армирование стен подвала в Олбани, Скенектади, Троя
Системы армирования стен

Главная»Ремонт фундамента»Продукты для ремонта фундамента»Ремонт фундамента»Системы армирования стен…

Сверхпрочные полосы. В системе CarbonArmor® используются полоски из эпоксидной смолы и углеродного волокна для укрепления и стабилизации стен фундамента, которые треснули или прогнулись.

Наша система армирования стен CarbonArmor® использует материалы прочнее стали для ремонта фундаментных стен.

используется для ремонта треснувших и прогибающихся стен фундамента .

CarbonArmor® укрепляет и стабилизирует стены подвала, используя ту же технологию, которая используется Министерством обороны США, Инженерным корпусом армии и аэрокосмическими инженерами для укрепления бомбоубежищ, небоскребов и мостов.

Характеристики продукта

• Изготовлен из армированного волокном полимера, который в 10 раз прочнее стали
• Специально разработан для укрепления и стабилизации стен подвала
• Высокопрочная эпоксидная смола поглощает давление стены
• Не требует копания снаружи
• Большинство установок завершено менее чем за один день

Трещины в стене фундамента и прогибающиеся стены подвала являются признаками того, что ваш фундамент нуждается в ремонте. Наши решения для ремонта стен подвала из углеродного волокна помогут укрепить изгибающиеся стены и устранить трещины.

Трещины в фундаменте и деформация – это серьезные проблемы, которые со временем усугубятся, если их не устранить. Опытные специалисты по ремонту фундаментов Adirondack Basement Systems могут определить, какие условия вызывают это повреждение фундамента.

Точно диагностируя причину проблем с фундаментом, мы можем определить, является ли армирование стен углеродным волокном лучшим решением для вашего фундамента.

Бесплатная смета армирования стен подвала в Нью-Йорке

График бесплатной оценки

Когда дело доходит до ремонта фундамента, Adirondack Basement Systems является экспертом! Свяжитесь с нами сегодня, чтобы запланировать бесплатную оценку ремонта фундаментной стены в Олбани, Скенектади, Трое и поблизости!

Чем раньше вы отремонтируете поврежденные стены фундамента, тем лучше

Признаки повреждения фундамента обычно легко обнаружить. Фундаментные стены, построенные из бетонных блоков, обычно трескаются вдоль линий стыков между блоками, образуя горизонтальную трещину около средней точки стены и трещины «ступеньки» в углах.

Трещины в заливных бетонных стенах часто представляют собой диагональные трещины, идущие от нижних углов стены к верхнему центру. При любом типе фундамента трещины могут сопровождаться участками стены, изгибающимися или наклоняющимися внутрь.

Очень сильный, но почти невидимый. После очистки стены для обеспечения хорошей адгезии техник маскирует каждое место полоски из углеродного волокна и пропитывает кирпичную кладку эпоксидной смолой. Усиление CarbonArmor® становится частью конструкции стены и может быть скрыто слоем краски.

Ленты из углеродного волокна и эпоксидная смола обеспечивают низкопрофильный ремонт

Когда наши специалисты по ремонту фундамента знают, сколько лент из углеродного волокна потребуется для надлежащего укрепления стены, процесс установки идет быстро. Для приклеивания полос CarbonArmor® к стене и повышения прочности каждой полосы используется высокопрочная эпоксидная смола. После завершения ремонта полосы «исчезнут», когда вся стена будет покрыта краской.

Остановить движение стены внутрь. Система ArmorLock® состоит из ремней и кронштейнов, которые соединяют полосы усиления CarbonArmor® с каркасом здания по периметру.

Решение проблем наклона стены с помощью CarbonArmor® и ArmorLock®

Когда давление грунта вызывает наклон верхней части стены фундамента внутрь, требуется дополнительное усиление.

Здесь на помощь может прийти система ArmorLock®. ArmorLock® предназначен для использования в сочетании с усилением CarbonArmor®.

В системе ArmorLock® к каждой полосе ArmorLock® приваривается сверхпрочный ремешок из углеродного волокна, который крепится к прочному стальному кронштейну, который привинчивается к балке обода.

Крепление фундаментной стены к краевой балке предотвратит давление грунта на верхнюю часть стены, которая будет отталкиваться внутрь, в сторону от этого каркаса по периметру.

Поскольку система ArmorLock® занимает очень мало места, обычно нет необходимости перемещать воздуховоды и другое подвальное оборудование.

Специалисты компании Adirondack Basement Systems используют полосы CarbonArmor® для укрепления отремонтированной трещины в стене фундамента.

Используйте стежки для стен CarbonArmor® для укрепления трещин в стене.

Стену с трещинами фундамента можно отремонтировать с помощью полиуретановой инъекции, эпоксидной смолы или ремонтного раствора для заполнения и герметизации трещины.

Какой бы метод ни применялся, ремонт можно усилить с помощью полосок CarbonArmor® при ремонте стеновым швом.

Ваш технический специалист Adirondack Basement Systems заполнит эпоксидной смолой ряд полос поперек трещины, что значительно улучшит общую устойчивость стены.

Чтобы сделать ремонт твердых трещин еще прочнее и стабильнее, вы не сможете превзойти производительность стеновых швов CarbonArmor®.

Убедитесь, что ваш дом поддерживается стабильным фундаментом с решениями по армированию углеродным волокном от Adirondack Basement Systems

Мы специализируемся на различных постоянных решениях для стабилизации фундамента, ремонта трещин в стенах и выпрямления прогибающихся стен подвала.
