Криогенный бластинг в промышленности

Чистота — залог здоровья, в том числе и полиграфического оборудования. В этой статье автор делится опытом проведения очистки клеевого, печатного и послепечатного оборудования с использованием сухого льда

Дина Степина, директор по маркетингу, «Доктор Заубер»

О важности проведения профилактических и очистительных работ на полиграфических производствах известно едва ли не каждому работнику типографий. Вряд ли найдется технолог или инженер производства, который не сталкивался с проблемой, когда печатное и постпечатное оборудование уже не может в полной мере выполнять свои функции из-за образовавшихся «клеевых сталактитов» и налетов краски, смазки и лака.

Чаще всего в таких случаях обращаются к химическим средствам очистки. Но, могу сказать по опыту, метод не сильно быстрый и не на 100% эффективный, так как чтобы добиться полной очистки, нужно упорство и терпение. Да и подобрать очистители, чтобы подходили для обработки любой поверхности от любого загрязнения едва ли представляется возможным.

Можно конечно обратиться к старому проверенному методу абразивной чистки, но встает вопрос, как потом избавляться от вторичного мусора? Да и длительность процесса наводит на грустные мысли.

Мой опыт

Мой опыт начался с обычного посещения полиграфического производства по делам далеким от описываемой проблемы. Рассматривая приладочные листы интересующего меня издания, моё внимание привлекли люди, пытающиеся при помощи определенных приспособлений очистить клеевую станцию от полиуретанового клея. Это оказались представители клининговой компании, предлагающей свои услуги по очистке «мягким бластингом».

Технолог производства рассказал, что это уже не первые специалисты, пытающиеся помочь избавиться от стойкого загрязнения, и тщетно. Застарелый клеевой слой не поддаётся, так еще и масса вторичного мусора, разлетающегося повсюду. До этого пробовали химией, результат неудовлетворительный. Больше половины загрязнения осталось на месте.

Вспомнила я об этом разговоре позже, когда волею судьбы моим новым местом работы оказалась как раз клининговая компания, специализирующаяся на очистке промышленного оборудования при помощи сухого льда.

Метод криогенного бластинга простым языком обывателя

Расскажу вам о методе криогенного бластинга простым языком обывателя. Метод очень похож на тот же мягкий бластинг, только основным чистящим веществом выступает так называемый «сухой лёд», что на самом деле является твердой формой углекислого газа, который, как известно из школьной программы по химии не имеет запаха, цвета, не проводит электричество и не воспламеняется, а кроме того, как оказалось, обладает доступной ценой и в сжиженном состоянии может храниться длительное время. Температура у него -79 градусов. Но главное, им можно очистить любую поверхность от практически любого загрязнения!

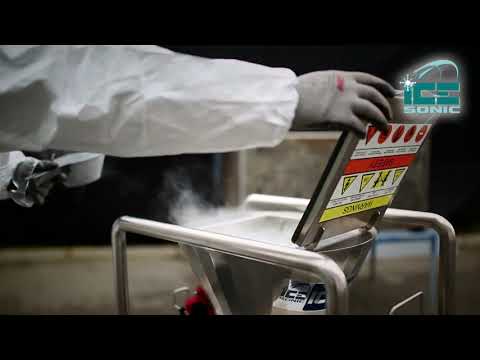

Принцип действия довольно прост: гранулы помещаются в аппарат и при помощи специальной насадки, так называемого «бластера», под большим давлением распыляются в сторону загрязненного объекта. Когда гранулы сухого льда достигают цели, они, в результате резкого нагрева, превращаются обратно в газ СО2 и испаряются! Поскольку гранулы сухого льда имеют гораздо более низкую температуру, чем очищаемая поверхность, то при резкой смене температур поверхностный слой впадает в термический шок и выпадает в осадок, то есть охлаждается до хрупкости и осыпается. Так вот, что особенно привлекательно в этом методе по сравнению с другими похожими: совершенно нет никакого постороннего мусора! Только тот, что отвалился от очищаемой поверхности, но от него вы и пытались избавиться, так что результат, как говорится, на лицо!

Но вернемся к проблемам уже упоминаемого мной предприятия. При детальном рассмотрении на производстве нуждались в очистке:

• клеевая станция;
• восьмикрасочная печатная машина,
• внешние стенки, приемка и выдача;
• сопла сушки.
• кроме того, фальцовочный аппарат нуждался в восстановлении после пожара.

Сухой лед принялся за работу и полученные результаты превзошли все мои скромные ожидания!

Очистка клеевого оборудования.

Клеевая станция на брошюровочной линии Muller Martini, используется термореактивный клей на основе полиуретановых смол. Сильное загрязнение клеевой ванны и валов остатками пригоревшего клея. До криобластинга здесь поработали химические очистители, которые показали неудовлетворительный результат, нагары остались на месте. От попытки механически очистить поверхность отказались из-за высокой вероятности повреждения.

При помощи сухого льда клеевая станция была очищена полностью, при этом затрачено было всего 3 часа, без разбора оборудования и затрат дополнительного времени на утилизацию вторичного материала.

Очистка печатной машины КВА.

Используя криогенный бластинг, 23 часа понадобилось для очистки корпуса машины, боковых стенок, барабанов, захватов, шейки валов, кипсеек. Было произведено удаление смазочных материалов и противоотмарывающего порошка от зубчатых колес, шестерней, передаточных механизмов, клапанов, направляющих, автоподатчиков. Подробнее можно посмотреть тут.

При этом были удалены даже самые сложные загрязнения. В то время, как химические средства не справились даже с половиной этой работы.

Восстановление после пожара

• За 24 часа была полностью очищена фальцовочная машина после пожара, удален оплавившийся пластик с валов без демонтажа. Сухой лед устранил запах гари. Также удалось восстановить элементы, которые до этого собирались заменить: электрику, фотодатчики.
• За 8 часов было очищено порядка 120 сопел сушки (10 сопел в час) от лака и краски. До этого их пытались очистить с помощью ультразвука, но положительного результата это не принесло. При механической же чистке крайне высок риск повреждения поверхности.

По ссылке подробная информация по очистке после пожара.

В итоге, за неделю удалось справиться со всеми нуждающимися в очистке агрегатами. Производственники остались довольны, так как проблема, мучающая их на протяжении нескольких лет, была решена.

Выводы

Выводы напрашиваются сами, очистка сухим льдом едва ли не единственный реальный и разумный способ для очистки полиграфического оборудования. Он эффективен, надежен, эргономичен и высоко экономичен, так как работы производятся без демонтажа оборудования, не используются химические или иные вредные вещества, нет никаких вторичных отходов. В отличие от паровой или гидроочистки, гранулы сухого льда не оставляют влаги на рабочей поверхности, поэтому их можно использовать для работы с электрооборудованием. Так как сухой лед имеет низкую твердость, он не оказывает негативного воздействия на очищаемую поверхность, не повреждает ее. Поэтому криогенный бластинг можно использовать даже для очистки анилоксовых валов.

Надеюсь, что описанный мной опыт пригодится тем полиграфистам, кто только планирует избавиться от проблемы загрязненного оборудования или уже занимается поиском того метода, который будет самым оптимальным, мало затратным по времени и эффективным по содержанию.

Материал опубликован в журнале издательства kursiv.ru

Криогенный бластинг — компания «ИнвестСтрой-Урал»

Задать вопрос

Среди многих методов, применяемых в промышленности, строительстве и других отраслях для выполнения очистки загрязненных поверхностей, относительно новым и перспективным направлением является криогенный бластинг, использующий воздействие высокоскоростной струи с гранулами сухого льда.

Основные принципы процесса криогенного бластинга

Технологический процесс криобластинга принципиально не отличается от пескоструйного способа обработки, при котором загрязненная поверхность очищается путем механического воздействия струи сжатого воздуха с твердым веществом. Однако, при криогенной обработке вместо абразивов применяются гранулы сухого льда, представляющего собой двуокись углерода (СО2) в твёрдой фазе. Вещество не токсично, не воспламеняется, без цвета, вкуса и запаха, не является проводником электричества.

Криобластинг выполняется с использованием сжатого воздуха, который имеет скорость, приближенную к скорости звука. Давление на выходе при этом составляет 7 — 14 бар и зависит от типа и мощности применяемого оборудования.

В результате того, что гранулы сухого льда (при температуре -79 градусов) попадают на обрабатываемую поверхность и охлаждают ее, возникает, так называемый, эффект «термошока», когда загрязненный слой становится хрупким и ломким и с легкостью отслаивается. Сухой лед при изменении своего агрегатного состояния из твердого в газообразное достигает расширения в 600-800 раз. Испарение самого льда происходит естественно, без загрязнения окружающей среды, что считается одним из достоинств обработки по данной технологии.

Преимущества криогенного бластинга

Основными преимуществами прогрессивной технологии обработки поверхностей при помощи сухого льда являются:

• Экономия времени на обработку.
• Высокая (до 90%) степень чистоты после проведенной обработки и удобство использования метода, который не требует выполнять разборку установленного оборудования. Возможна очистка льдом в наиболее труднодоступных местах.
• Отсутствие образующихся отходов, как при пескоструйной обработке.
• Экологичность метода.
• Дезинфицирующий эффект при обработке.
• Отсутствие повреждений обрабатываемого участка.
• Отсутствие явления электропроводности.
• Выполнение обработки без прерывания процесса производства.

Криогенный бластинг в Челябинске имеет достаточно обширную сферу применения при очистке таких поверхностей различной конфигурации и степени загрязнения:

• в судостроении — винты, корпуса судов;
• на железной дороге — колёсные пары, тележки, узлы локомотивов;
• в металлургической отрасли — формы для литья, очистка металлоконструкций;
• в полиграфии — печатные формы и оборудование;
• в химической промышленности — детали, узлы, прессформы для изделий из резины и пр.;
• в пищевой отрасли — печи, миксеры, коптильни, оборудование и пр.

Криобластинг находит все большее применение в энергетической отрасли: в целях профилактики и при капитальных ремонтах проводится очистка двигателей, генераторов, трансформаторов, теплообменников и пр., не останавливая при этом работу агрегатов и не отключая электропитание.

Компания «ИнвестСтрой-Урал», располагая современным оборудованием высокой производительности и квалифицированными кадрами, готова предложить заинтересованным предприятиям и организациям услуги по очистке сухим льдом промышленного оборудования, конвейерных линий пр. Криогенный бластинг, цена на который вполне доступна, является быстро развивающимся современным направлением и отличается большими возможностями при обработке загрязненных поверхностей, а применяемая технология безопасна как для персонала, так и для окружающей среды.

Выполненные проекты

Комбинат Магнезит

ОАО «АКСИ» (г. Челябинск) (ООО «Завод ТЕХНО», корпорация «ТехноНИКОЛЬ»)

ООО «ПромСтрой»

ОАО «Тюменьэнерго» (2015 г.)

Машины для струйной обработки сухим льдом — Машины для очистки сухим льдом

Самые надежные, долговечные и современные машины для струйной очистки и очистки сухим льдом в мире

Оборудование для струйной очистки Cold Jet разработано с использованием нашей лучшей в своем классе запатентованной технологии, которая обеспечивает самую низкую стоимость владения и самый быстрый возврат инвестиций.

Оборудование для струйной обработки сухим льдом Cold Jet

Cold Jet является OEM-производителем оборудования для струйной обработки сухим льдом, которое предлагает более эффективную альтернативу таким методам очистки, как пескоструйная, содовая и абразивно-струйная. Наши машины для струйной обработки сухим льдом отличаются непревзойденной технологией и могут использоваться в самых разных отраслях и областях. Мы предлагаем ряд вариантов приобретения оборудования для струйной обработки сухим льдом, независимо от того, хотите ли вы арендовать, приобрести новые или приобрести бывшие в употреблении машины. Нажмите на ссылку ниже для получения дополнительной информации.

Варианты покупки оборудования для струйной обработки сухим льдом

ОТЛИЧИЕ COLD JET

Наши машины обеспечивают уникальные преимущества

• Различные размеры частиц От блоков сухого льда, гранул размером 3 мм до частиц размером 0,3 мм и всех размеров между ними
• Простота использования Наши бластеры не только самые технологически совершенные, но и самые простые в использовании
• Эффективность Максимальное давление воздуха и подача сухого льда
• Система SureFlow Создана для эффективного перемещения сухого льда
• Долговечность и мобильность Создан для работы в неблагоприятных условиях и при интенсивном использовании
• Эргономичный Разработан и спроектирован с учетом удобства пользователя
• Запатентованная технология форсунок Широкая и динамичная линейка самых технологичных и эффективных форсунок в отрасли
• Запатентованная технология подачи Максимально увеличивает целостность и скорость частиц сухого льда

SDI Select 60 показал себя превосходно. У меня не было доступа к воздуху под высоким давлением на этом рабочем месте, но возможность выполнять три разных типа очистки сухим льдом (пыление сухим льдом, традиционная и под высоким давлением) с помощью одной машины очень привлекательна для нас. Особенно удобно было разместить SDI Select 60 за пределами нашей защитной оболочки, потому что это упростило загрузку сухого льда в машину.

Рэнделл Хит

Основатель и владелец | Колдсвип, Инк.

Я научил персонал работать с i ³ MicroClean менее чем за 20 минут. Раньше для очистки инструмента требовался специально обученный персонал, а теперь это может легко сделать любой желающий. Это существенное преимущество в выходные дни, особенно при непрерывной сменной системе.

Стефан Преллер

Директор по индустриализации производства | А. Раймонд ГмбХ и Ко. КГ

С Aero 80FP мы нашли решение, которое делает уборку более эффективной и удобной для сотрудников, а также помогает нам оптимизировать качество продукции, безопасность и экономичность.

Кевин Залевски

Менеджер по эксплуатации и обслуживанию | Фриц Ясперт К.Г.

Мне нравится процесс очистки сухим льдом, и машина Cold Jet не может быть более удобной в использовании. Это быстро и эффективно и экономит много времени на очистке. Я бы абсолютно использовать его снова.

Марк Джонс

Президент | Команда США по наводнениям

Системы струйной обработки сухим льдом компании Cold Jet более эффективны в отношении качества очистки, а их скорость улучшила наш бизнес.

Ласло Кончек

Специалист по бережливому производству | Электролюкс

Решение для любого применения

Какая машина для струйной обработки сухим льдом подходит именно вам?

• Умные бластеры для сухого льда

  Цифровая точная настройка параметров пескоструйной обработки для вашего конкретного применения

• Пеллетные бластеры с сухим льдом

  Для применений, где требуется более агрессивный метод очистки

• Бластеры с сухим льдом MicroParticle

  Для применений, требующих более деликатной очистки, таких как очистка пластиковых форм, отделка деталей и историческая реставрация

• Специализированные аппараты для струйной обработки сухим льдом

  Идеально подходит для уникальных применений, требующих специальных функций, таких как только пневматическое оборудование и абразивная очистка с минимальными отходами

Автомобильная струйная очистка сухим льдом — Автомобильное оборудование для очистки сухим льдом

Удовлетворение строгих отраслевых требований при одновременном увеличении времени безотказной работы

Струйная обработка сухим льдом помогает автомобильным предприятиям решать различные задачи по очистке, повышая производительность и улучшая качество деталей.

Подробнее

Очистка формы

Повышение производительности за счет сокращения времени простоя

Преимущества

Струйная очистка автомобилей сухим льдом (очистка) — это неабразивный метод, который безопасно очищает пресс-формы в режиме онлайн при рабочих температурах.

• Улучшение качества продукции
• Очистка на месте Разборка практически не требуется
• Неабразивный Не повреждает пресс-формы
• Сокращение брака Чистота форм приводит к повышению качества
• Экологически устойчивый
• Соответствие строгим отраслевым требованиям 6-Sigma, Kaizen, 5S, TPM (Total Productive Maintenance)
• Сокращение времени простоя производства Быстрая очистка без охлаждения или разборки
• Сокращение времени и трудозатрат на очистку
• Избавьтесь от кропотливой ручной очистки

Узнайте больше об очистке пресс-форм

Конкретные варианты использования:

• Формы для литья под давлением
• Выдувные формы
• Пресс-формы
• Уретановые формы
• Текстурированные формы
• Технические формы
• Экструзионные головки
• Формы LSR и LIM
• +Еще

Подготовка поверхности

Подготовьте поверхности сухим способом, который позволяет сразу же нанести покрытие/краску

Промышленность:

Применение:

Преимущества

Очистка сухим льдом — это сухой процесс, который устраняет необходимость использования водных или химических растворов на покрасочных линиях.

• Сухой процесс позволяет сразу после очистки красить или наносить покрытие
• Отсутствие вторичных отходов Снижение затрат на утилизацию
• Неабразивный Не повреждает детали
• Повышение качества продукции
• Экологически устойчивыйБез воды или химикатов

Узнайте больше о подготовке поверхности

Особые варианты использования:

• Детали салона автомобиля
• Внешние автомобильные детали
• Очистка поверхностей перед RTV
• +Еще

Очистка камеры для окраски и нанесения покрытий

Сокращение времени простоя производства и количества брака

Промышленность:

Применение:

Преимущества

Струйная обработка сухим льдом обеспечивает более быстрый и эффективный процесс очистки и снижает риск незапланированного простоя производства.

• Сокращение времени простоя, связанного с очисткой
• Сокращение затрат на утилизацию отходов Устранение воды и вторичных отходов
• Более эффективная уборка
• Повышение эффективности производства
• Увеличить срок службы оборудования
• Экологически устойчивый

Специальные варианты использования:

• Линии для нанесения электроэмульсионного и порошкового покрытия
• Крючки для краски
• Покрасочные камеры
• Валики для малярных мастерских
• Направляющие
• Редукторы
• Перфорированный экран
• Напольное покрытие
• +Еще

Очистка композитного инструмента

Удовлетворяет строгим отраслевым требованиям, защищая деликатные поверхности и отделку инструментов

Преимущества

Струйная обработка сухим льдом быстро очищает различные инструменты, изготовленные из различных материалов.

• Сократить время простоя производства
• Увеличить срок службы инструмента
• Экологичность Без вторичных отходов
• Сократить время очистки и трудозатраты
• Неабразивный Не повреждает поверхности инструментов
• Очистка различных материалов с помощью одной машины
• Очистка инструмента на месте
• Удаление химикатов и растворителей

Узнайте больше об очистке композитных инструментов

Конкретные варианты использования:

• Компрессионное формование
• Трансферное формование смолы
• Экструзия
• Предварительная подготовка
• Мокрая укладка
• Инструменты с тефлоновым покрытием
• Полированные инструменты
• Оборудование для постобработки
• Стены пола автоклава
• PEEL, кевлар, E-стекло, S-стекло, Spectra, бор, пултрузия и т. д.
• Молдинг ЛИМ
• +Еще

Очистка линии сварки

Повышение эффективности и точности автоматизированных линий сварки

Преимущества

Очистка сухим льдом устраняет перекосы, поломки и брак, эффективно удаляя сварочный шлак и накопление брызг.

• Уменьшить процент брака
• Увеличить срок службы инструментов и сократить количество ремонтов приспособлений
• Неабразивный Не повреждает датчики
• Заменяет неэффективные, дорогостоящие и трудоемкие методы очистки
• Минимизация времени простоя
• Нет вторичных отходов
• Экологически устойчивый
• Очистка онлайн Не требуется охлаждение

Узнайте больше об очистке линии сварки

Особые случаи использования:

• Соединения роботов
• Раздаточные коробки
• Челночные приспособления
• Алмазные пластины
• Цапфы
• Сварочные столы
• Светильники
• Бесконтактные переключатели
• +Еще

Очистка литейного производства

Значительно сократить время очистки и, как следствие, время простоя производства

Преимущества

Струйная обработка сухим льдом позволяет очищать оборудование и инструменты на месте при рабочих температурах без риска повреждения.

• Сократить время простоя производства
• Устранение необходимости разборки пресс-формы Чистка в горячем состоянии на месте
• Более эффективная уборка
• Устранение затрат на утилизацию отходов
• Неабразивный Не повреждает инструмент
• Экологически устойчивый
• Обеспечивает превосходную отделку после литья

Узнайте больше об очистке литейного производства

Конкретные варианты использования:

• Конвейеры
• Стержневые ящики и вентиляционные отверстия
• Инструменты для литья под давлением
• Постоянные алюминиевые формы
• Огнеупорное покрытие
• Смолы и разделительные составы
• Полутвердая оснастка для литья и ковки
• Пресс-формы для стержней
• Общая очистка деталей
• Общая уборка оборудования и помещений
• +Еще

Отделка деталей

Быстрое и безопасное удаление заусенцев и заусенцев с деталей

Преимущества

Очистка сухим льдом — это более быстрый и равномерный процесс удаления заусенцев и заусенцев, не вызывающий повреждения детали.

• Более быстрая и равномерная очистка
• Устранение перекрестного загрязнения
• Неабразивные Меньший процент брака
• Сократить затраты на очистку и общее время простоя
• Детали более высокого качества
• Отказ от ручной очистки

Узнайте больше об отделке деталей

Особые варианты использования:

• PEEK
• ПБТ
• Ацеталь
• Нейлон
• ЛКП
• АБС
• СВМПЭ
• Нитинол
• +Еще

Общая очистка оборудования

Сокращение времени очистки и простоев производства при одновременном продлении срока службы оборудования

Преимущества

Струйная обработка сухим льдом быстро и эффективно очищает производственное оборудование без использования воды, химикатов или вторичных отходов.

• Сокращение времени очистки
• Исключите ручную очистку с помощью вредных химических растворителей
• Расширение программ Total Productive Maintenance (TPM)
• Нет вторичных отходов
• Неабразивный Устранение износа оборудования
• Снижение риска незапланированных остановок производства и дорогостоящего ремонта
• Экологически устойчивый
• Очистка на месте

Узнайте больше об общей очистке оборудования

Конкретные варианты использования:

• Производственное оборудование
• Потолки и стены
• Обезжиривание оборудования
• Электродвигатели и электрические коробки
• Панели управления
• Трубы, шланги и фитинги
• Конвейеры
• Охлаждающие вентиляторы
• Детали гидравлики
• Робототехника
• Шлифовальные ленты
• +Еще

Преимущества струйной обработки сухим льдом

Очищайте быстрее и эффективнее, сокращая время простоя производства

Значительно сократите время очистки в различных областях вашего автомобильного предприятия.

• Сокращение времени и трудозатрат на очистку
• Улучшение качества деталей и сокращение брака
• Повышение производительности и сокращение времени простоя
• Безопасно для сотрудников Уменьшение количества вредных химикатов и утомительной ручной очистки
• Неабразивный Не повреждает изделие или оборудование
• Нет потока вторичных отходов
• Экологически устойчивый
• Очистка на месте Разборка не требуется

Струйная обработка сухим льдом является очень эффективным методом удаления загрязнения с инструментов и помогает даже при ожогах. С некоторыми покрытиями мы могли сократить циклы обслуживания до 50%; таким образом, затраты и время простоя были значительно сокращены.

Ганс Кольб

Инженер-технолог | Ганс Гейгер

В дополнение к более быстрой и частой очистке наших форм нам больше не нужна команда людей, которые помогут нам разобрать, очистить и собрать формовочное оборудование.
