Масса проволоки: расчет массы проволоки для вязки арматуры

Содержание

Масса проволоки — Справочник массы

главная ⇒ строймат ⇒ метизы

Теоретическую массу любой проволоки можно рассчитать по формуле: m=(p*d*d*g)/4, где p — число Пи 3.14, d — диаметр проволоки в метрах, g — плотность материала.

Плотности основных материалов:

Сталь: 7850;
Медь: 8890;
Алюминий: 2703;
Нихром: 8400;
Бронза: 8000;
Латунь: 8400;
Никель: 8900.

Приведенная плотность является условной, т.к. каждый металл или сплав может содержать ряд примесей, которые влияют на плотность.

Важно: расчеты по приведенным выше данным из-за применения теоретический плотности могут давать результат отличный от реального на 5% в одну либо другую сторону.

Как измеряют вес проволоки:

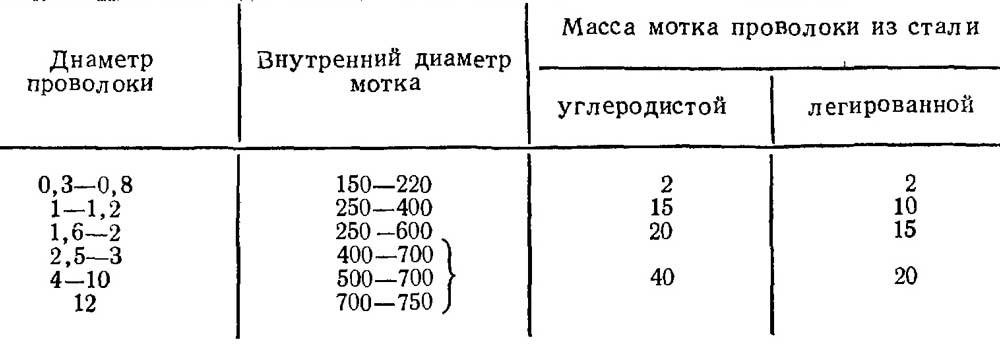

В нормативных документах чаще всего пишут массу мотка или катушки проволоки, вес погонного метра является величиной теоретической и рассчитывается самостоятельно.

Общая масса основных видов проволоки
Чертеж Чертеж и параметры типовой модели	d (мм) Диаметр проволоки в (мм)	m (кг) Предел массы 1 погонного метра в (кг)	Норматив Нормативный документ
Алюминиевая (перейти)	от 9 (мм) до 25 (мм)	от 0. 17 (кг) до 1.32 (кг)	ГОСТ 13843-78
Вязальная (перейти)	от 0.16 (мм) до 10 (мм)	от 0.0002 (кг) до 0.61 (мм)	ГОСТ 3282-74
Медная (перейти)	от 0.03 (мм) до 10 (мм)	от 0.000633 (кг) до 0.7034 (мм)	ГОСТ 2112-62
Нержавеющая (перейти)	от 0.2 (мм) до 3.5 (мм)	от 0.00024 (кг) до 0.07548 (кг)	ГОСТ 18143-72
Оцинкованная (перейти)	от 0.3 (мм) до 6 (мм)	от 0.0002 (кг) до 0.22195 (мм)	ГОСТ 1526-81
Нихромовая (перейти)	от 0.009 (мм) до 10 (мм)	от 0.00061 (кг) до 0.659 (кг)	ГОСТ 8803-89
Низкоуглеродистая (перейти)	от 0.5 (мм) до 6 (мм)	от 0.00153 (кг) до 0.22043 (кг)	ГОСТ 792-67
Стальная лента (перейти)	2. 5 х 9.0, 3 х 1	0.018 (кг), 0.023 (кг)	ТУ 14-4-1338-85

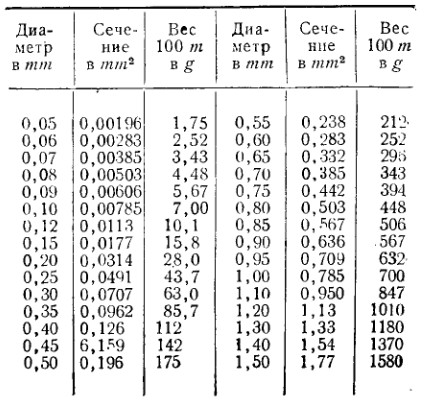

Таблица теоретической массы погонного метра проволоки
d (мм) Диаметр проволоки в (мм)	Стальная Вес погонного метра стальной проволоки в (кг)	Медная Вес погонного метра медной проволоки в (кг)	Алюминиевая Вес погонного метра алюминиевой проволоки в (кг)
0.16	0.00016	0.00018	0.000054
0.18	0.00020	0.00022	0.000068
0.22	0.00030	0.00034	0.000102
0.25	0.00039	0.00044	0.000132
0.28	0.00048	0.000551	0.000166
0.3	0.00055	0. 000633	0.00019
0.32	0.00063	0.00072	0.000216
0.35	0.00076	0.000862	0.000259
0.36	0.00080	0.000912	0.000274
0.37	0.00084	0.00096	0.00029
0.4	0.00099	0.00113	0.00034
0.45	0.00125	0.00145	0.00043
0.5	0.00154	0.00176	0.00053
0.55	0.00187	0.00213	0.00064
0.56	0.00193	0.00221	0.00066
0.6	0.00222	0.00253	0.00076
0.63	0.00245	0. 00279	0.00084
0.7	0.00302	0.00345	0.00103
0.8	0.00395	0.0045	0.00145
0.85	0.00445	0.00508	0.00153
0.9	0.00499	0.0057	0.00171
0.95	0.00556	0.00635	0.00191
1	0.00617	0.00703	0.00211
1.1	0.00746	0.00851	0.00256
1.2	0.00888	0.01013	0.00304
1.4	0.01208	0.0138	0.0041
1.6	0.01578	0.018	0.0054
1.8	0.01998	0.0228	0.0068
2	0. 02466	0.0281	0.0084
2.2	0.02984	0.034	0.0102
2.5	0.03853	0.044	0.0132
2.8	0.04834	0.0551	0.0166
3	0.05549	0.0633	0.019
3.2	0.06313	0.072	0.0216
3.5	0.07553	0.0862	0.0259
3.6	0.07990	0.0912	0.0274
4	0.09865	0.1125	0.0338
4.5	0.12485	0.1424	0.0428
5	0.15414	0.1758	0.0528
5.5	0.18650	0.2128	0.0639
6	0. 22195	0.2532	0.076
6.3	0.24470	0.2792	0.0838
7	0.30210	0.3446	0.1035
8	0.39459	0.4502	0.1351
9	0.49940	0.5697	0.171
10	0.61654	0.7034	0.2112

Полезная информация:

Длина проволоки, сколько метров проволоки в 1 кг

Главная / Проволока / Длина проволоки

Всю стальную проволоку можно купить по тел. 067-6137578.

Для того, чтобы узнать сколько проволоки нужно купить, воспользуйтесь таблицей количества метров в килограмме проволоки.

Теоретическая длина 1 кг проволоки. Сколько погонных метров проволоки в 1 кг указано в таблице. Диаметры проволоки от 0,5 до 10 мм

диаметр проволоки, мм	Длина проволоки	диаметр проволоки, мм	Длина проволоки
0,50	в 1 кг 666,66 пог. м.	4,0	в 1 кг 10,142 пог. м.
0,60	в 1 кг 450,772 пог. м.	4,1	в 1 кг 9,654 пог. м.
0,70	в 1 кг 331,18 пог. м.	4,2	в 1 кг 9,199 пог. м.
0,80	в 1 кг 253,559 пог. м.	4,3	в 1 кг 8,777 пог. м.
0,90	в 1 кг 200,343 пог. м.	4,4	в 1 кг 8,382 пог. м.
1,0	в 1 кг 162,278 пог. м.	4,5	в 1 кг 8,014 пог. м.
1,05	в 1 кг 147,191 пог. м.	4,6	в 1 кг 7,692 пог. м.
1,10	в 1 кг 134,114 пог. м.	4,7	в 1 кг 7,353 пог. м.
1,15	в 1 кг 122,706 пог. м.	4,8	в 1 кг 7,043 пог. м.
1,20	в 1 кг 112,693 пог. м.	4,9	в 1 кг 6,756 пог. м.
1,25	в 1 кг 103,858 пог. м.	5,0	в 1 кг 6,491 пог. м.
1,30	в 1 кг 96,022 пог. м.	5,1	в 1 кг 6,250 пог. м.
1,35	в 1 кг 89,041 пог. м.	5,2	в 1 кг 5,988 пог. м.
1,40	в 1 кг 82,795 пог. м.	5,3	в 1 кг 5,78 пог. м.
1,45	в 1 кг 77,183 пог. м.	5,4	в 1 кг 5,555 пог. м.
1,50	в 1 кг 72,123 пог. м.	5,5	в 1 кг 5,365 пог. м.
1,55	в 1 кг 67,545 пог. м.	5,6	в 1 кг 5,175 пог. м.
1,60	в 1 кг 63,391 пог. м.	5,7	в 1 кг 5 пог. м.
1,65	в 1 кг 59,605 пог. м.	5,8	в 1 кг 4.831 пог. м.
1,70	в 1 кг 56,151 пог. м.	5,9	в 1 кг 4,651 пог. м.
1,75	в 1 кг 52,989 пог. м.	6,0	в 1 кг 4,508 пог. м.
1,80	в 1 кг 50,085 пог. м.	6,1	в 1 кг 3,344 пог. м.
1,85	в 1 кг 47,414 пог. м.	6,2	в 1 кг 4,219 пог. м.
1,90	в 1 кг 44,953 пог. м.	6,3	в 1 кг 4,081 пог. м.
1,95	в 1 кг 42,676 пог. м.	6,4	в 1 кг 3,953 пог. м.
2,0	в 1 кг 40,57 пог. м.	6,5	в 1 кг 3,841 пог. м.
2,10	в 1 кг 36,798 пог. м.	6,6	в 1 кг 3,717 пог. м.
2,20	в 1 кг 33,528 пог. м.	6,7	в 1 кг 3,61 пог. м.
2,30	в 1 кг 30,677 пог. м.	6,8	в 1 кг 3,509 пог. м.
2,40	в 1 кг 28,173 пог. м.	6,9	в 1 кг 3,401 пог. м.
2,45	в 1 кг 27,036 пог. м.	7,0	в 1 кг 3,311 пог. м.
2,50	в 1 кг 25,964 пог. м.	7,1	в 1 кг 3,215 пог. м.
2,60	в 1 кг 24,006 пог. м.	7,2	в 1 кг 3,125 пог. м.
2,65	в 1 кг 23,108 пог. м.	7,3	в 1 кг 3,040 пог. м.
2,70	в 1 кг 22,260 пог. м.	7,4	в 1 кг 2,959 пог. м.
2,75	в 1 кг 21,458 пог. м.	7,5	в 1 кг 2,882 пог. м.
2,80	в 1 кг 20,699 пог. м.	7,6	в 1 кг 2,809 пог. м.
2,90	в 1 кг 19,296 пог. м.	7,7	в 1 кг 2,732 пог. м.
2,95	в 1 кг 18,647 пог. м.	7,8	в 1 кг 2,667 пог. м.
3,0	в 1 кг 18,031 пог. м.	7,9	в 1 кг 2,874 пог. м.
3,10	в 1 кг 16,887 пог. м.	8,0	в 1 кг 2,532 пог. м.
3,20	в 1 кг 15,847 пог. м.	8,1	в 1 кг 2,469 пог. м.
3,30	в 1 кг 14,902 пог. м.	8,2	в 1 кг 2,410 пог. м.
3,40	в 1 кг 14,038 пог. м.	8,3	в 1 кг 2,353 пог. м.
3,45	в 1 кг 13,633 пог. м.	8,4	в 1 кг 2,299 пог. м.
3,50	в 1 кг 13,247 пог. м.	8,5	в 1 кг 2,247 пог. м.
3,60	в 1 кг 12,521 пог. м.	8,6	в 1 кг 2,193 пог. м.
3,70	в 1 кг 11,848 пог. м.	8,7	в 1 кг 2,141 пог. м.
3,75	в 1 кг 11,539 пог. м.	8,8	в 1 кг 2,096 пог. м.
3,80	в 1 кг 11,238 пог. м.	8,9	в 1 кг 2,049 пог. м.
3,90	в 1 кг 10,661 пог. м.	9,0	в 1 кг 2,004 пог. м.
3,95	в 1 кг 10,4 пог. м.	10,0	в 1 кг 1,621 пог. м.

Прайс-лист с ценами на проволоку

Расчет веса вязальной проволоки

Главная
Статьи
Расчет веса вязальной проволоки

Черный металл

: Статьи

Отправить заявку 24/7

Расчет веса проволоки, в основном, может потребоваться в двух ситуациях: при организации доставки крупной партии или расчете общего веса металлоконструкции, а так как большинство поставщиков предлагают ее на метраж, делать это приходится самостоятельно.

Особенности вязальной проволоки

Для увязки отдельных деталей конструкции или транспортировки материалов используется гладкая проволока с высокими показателями прочности и гибкости. Наиболее подходящими являются изделия из низкоуглеродистых марок стали, изготовленные согласно ГОСТ 3282 «Проволока стальная низкоуглеродистая общего назначения. Технические условия».

Так как без термической обработки проволока обладает низкой пластичностью и легко ломается при перегибе, для увязки практически всегда используют отожженные разновидности.

Отжиг может быть:

Светлым – производится в инертной газовой среде без присутствия кислорода. Такие изделия легко отличить по светлой поверхности без следов окалины.
Черным – термообработка осуществляется на воздухе, поэтому поверхность металла при нагреве покрывается слоем оксидов – черной окалиной.

Наличие или отсутствие «черноты» на поверхности не влияет на прочность или пластичность, поэтому при увязке особой роли не играет. Однако при строительстве может потребоваться изготовление сварных сеток, которые также иногда используются в качестве армирующих элементов конструкции. В этом случае окалина помешает качественной сварке. Чтобы не тратить время на ее частичное или полное удаление при необходимости использования изделий не только для увязки, но и в сварочных работах, имеет смысл приобрести проволоку светлого отжига.

Для дополнительной защиты, необходимой при монтаже на открытом воздухе, изделия также могут защищаться цинковым покрытием. В этом случае используется цинк марок Ц1 и Ц2, и гальваническое или горячее цинкование соответственно. Поверх цинкового слоя также может наноситься полимерное покрытие различных цветов.

Расчет веса

Проволока всегда поставляется в бухтах или мотках. Соответственно, для определения веса необходимо знать 3 основных параметра:

длину,
диаметр,
вес 1 метра.

Вес метра проволоки можно легко посчитать, исходя из ее диаметра. Для этого используется формула m= ρ*π*(d2/4), где:

ρ – условная плотность стали; ρ=7500 кг/м3,
π=3,14,
d – диаметр в метрах.

Наличие покрытия при расчетах не учитывается.

Чаще всего для увязки используется стальная проволока диаметром: 0,6-7 мм. Для вашего удобства мы посчитали массу метра для всех основных размеров и привели в таблице.

Расчеты для других размеров вы можете произвести самостоятельно или воспользоваться онлайн-калькулятором при заказе вязальной проволоки.

Грузы из листового металла и проволоки

Листовой материал и проволока из драгоценных металлов имеют различный вес в зависимости от их состава. Эта удобная таблица позволяет оценить вес различных драгоценных металлов в проволоке различного диаметра и толщины листа. Загрузите PDF-файл Металлический лист и грузы из проволоки . Вы также можете прочитать текстовое описание этой информации ниже.

см. сопутствующие товары ниже

Проволока на фут
Датчик B&S	мм	дюймов	Чистое серебро	стерлингов	Золото 24 карата	18-каратное золото	14-каратное золото	10-каратное золото	Платина
2 шт.	6,540 мм	0,2576 дюйма	3450 унций	3,410 унции	Дедвейт 128 000 тонн	Дедвейт 104 000 тонн	Дедвейт 86,100	Дедвейт 76 300 тонн	7,070 унций
4 калибра.	5,190 мм	0,2043″	2,170 унции	2,140 унции	Дедвейт 80,100	Дедвейт 64 600 тонн	Дедвейт 54 200 тонн	Дедвейт 48.000	4450 унций
6 калибр.	4,110 мм	0,1620″	1360 унций	1350 унций	Дедвейт 50 400 тонн	Дедвейт 40 600	Дедвейт 34 100 тонн	Дедвейт 30 200 тонн	2800 унций
8 калибр.	3 260 мм	0,1285 дюйма	0,856 унции	0,848 унции	Дедвейт 31 600 тонн	Дедвейт 25 600 тонн	Дедвейт 21 400 тонн	Дедвейт 19.000	1760 унций
10 калибр.	2,590 мм	0,1019″	0,541 унции	0,534 унции	Дедвейт 20 000	Дедвейт 16 100	Дедвейт 13 500 тонн	Дедвейт 11 900 тонн	1110 унций
12 калибр.	2,050 мм	0,0808″	0,339 унции	0,335 унции	Дедвейт 12 600 тонн	Дедвейт 10 100	Дедвейт 8,470	Дедвейт 7. 500	0,695 унции
14 калибр.	1630 мм	0,0641″	0,214 унции	0,211 унции	Дедвейт 7,870	Дедвейт 6,360	Дедвейт 5,330	Дедвейт 4,720	0,437 унции
16 калибр.	1 290 мм	0,0508″	0,135 унции	0,132 унции	Дедвейт 4,960	Дедвейт 4000	Дедвейт 3,350	Дедвейт 2,970	0,275 унции
18 калибр.	1,020 мм	0,0403″	0,085 унции	0,084 унции	Дедвейт 3,110	Дедвейт 2,510	Дедвейт 2,110	Дедвейт 1,870	0,173 унции
20 калибр.	0,813 мм	0,0320″	0,053 унции	0,053 унции	Дедвейт 1,960	Дедвейт 1,580	Дедвейт 1,330	Дедвейт 1,170	0,109 унции
22 калибра.	0,643 мм	0,0253 дюйма	0,034 унции	0,033 унции	Дедвейт 1,230	Дедвейт 0,994	Дедвейт 0,833	Дедвейт 0,738	0,068 унции
24 калибра.	0,511 мм	0,0201″	0,021 унции	0,021 унции	Дедвейт 0,775	Дедвейт 0,625	Дедвейт 0,524	Дедвейт 0,464	0,043 унции
26 калибр.	0,404 мм	0,0154 дюйма	0,013 унции	0,013 унции	Дедвейт 0,488	0,393 дедвейта	Дедвейт 0,330	Дедвейт 0,292	0,027 унции
28 калибр.	0,330 мм	0,0126″	0,008 унции	0,008 унции	Дедвейт 0,306	Дедвейт 0,247	Дедвейт 0,287	Дедвейт 0,184	0,017 унции
30 калибр.	0,254 мм	0,0100″	0,005 унции	0,005 унции	Дедвейт 0,193	Дедвейт 0,156	Дедвейт 0,130	Дедвейт 0,115	0,010 унций

Количество листов на квадратный дюйм
Датчик B&S	мм	дюймов	Чистое серебро	стерлингов	Золото 24 карата	18-каратное золото	14-каратное золото	10-каратное золото	Платина
2 шт.	6,540 мм	0,2576 дюйма	1420 унций	1410 унций	Дедвейт 52,50	Дедвейт 31,40	Дедвейт 35,50	Дедвейт 42,30	2,910 унции
4 калибра.	5,190 мм	0,2043″	1120 унций	1120 унций	Дедвейт 41,60	Дедвейт 24,90	Дедвейт 28,10	Дедвейт 33,60	2,310 унции
6 калибр.	4,110 мм	0,1620″	0,894 унции	0,884 унции	Дедвейт 33,00	Дедвейт 19,80	Дедвейт 22,30	Дедвейт 26,60	1830 унций
8 калибр.	3 260 мм	0,1285″	0,709 унции	0,701 унции	Дедвейт 26,20	Дедвейт 15,70	Дедвейт 17,70	Дедвейт 21,10	1450 унций
10 калибр.	2,590 мм	0,1019″	0,562 унции	0,556 унции	Дедвейт 20,80	Дедвейт 12,40	Дедвейт 14,00	Дедвейт 16,70	1150 унций
12 калибр.	2,050 мм	0,0808″	0,446 унции	0,441 унции	Дедвейт 16,50	Дедвейт 9,85	Дедвейт 11,10	Дедвейт 13,30	0,913 унции
14 калибр.	1630 мм	0,0641″	0,354 унции	0,350 унции	Дедвейт 13,10	7,81 дедвейт	Дедвейт 8,82	Дедвейт 10,50	0,724 унции
16 калибр.	1 290 мм	0,0508″	0,281 унции	0,277 унции	Дедвейт 10,40	Дедвейт 6,21	Дедвейт 7,00	Дедвейт 8,35	0,574 унции
18 калибр.	1,020 мм	0,0403″	0,223 унции	0,220 унции	Дедвейт 8,20	Дедвейт 4,91	Дедвейт 5,55	Дедвейт 6,62	0,455 унции
20 калибр.	0,813 мм	0,0320″	0,176 унции	0,174 унции	Дедвейт 6,51	Дедвейт 3,90	Дедвейт 4,40	Дедвейт 5,25	0,361 унции
22 калибра.	0,643 мм	0,0253 дюйма	0,140 унции	0,138 унции	Дедвейт 5,16	Дедвейт 3,09	Дедвейт 3,49	Дедвейт 4,22	0,286 унции
24 калибра.	0,511 мм	0,0201″	0,111 унции	0,110 унции	Дедвейт 4,09	Дедвейт 2,45	Дедвейт 2,77	Дедвейт 3,30	0,227 унции
26 калибр.	0,404 мм	0,0154 дюйма	0,088 унции	0,087 унции	Дедвейт 3,24	Дедвейт 1,94	Дедвейт 2,19	Дедвейт 2,62	0,180 унции
28 калибр.	0,330 мм	0,0126″	0,070 унции	0,069 унции	Дедвейт 2,58	Дедвейт 1,54	Дедвейт 1,74	Дедвейт 2,08	0,143 унции
30 калибр.	0,254 мм	0,0100″	0,055 унции	0,055 унции	Дедвейт 2,04	Дедвейт 1,22	Дедвейт 1,38	Дедвейт 1,65	0,113 унции
