Специфика технологии термозвуковой сварки медной проволокой выводов микросхем, компонентов и силовых элементов

Технологию термозвуковой сварки с применением медной проволоки изучают уже более двух десятилетий, поскольку медь имеет ряд преимуществ перед золотом и является экономически выгодной. Потребность в применении медной проволоки вместо золотой вызвал рост производства интегральных микросхем (ИМС) для микроэлектроники, медицины, силовой и автомобильной электроники. Если сравнивать высокочистые материалы, то золото дороже меди более чем в 25 раз, но медь быстро окисляется при взаимодействии с окружающей средой. В статье приведен анализ проблем надежности и качества медных проволочных соединений и варианты оптимизации параметров термозвуковой сварки. Также кратко представлены проблемы термозвуковой сварки медной проволокой на пластинах с низкой диэлектрической проницаемостью (low-k) и пути их решения.

Из-за резкого роста цен на золото в последние годы в исследования и разработки технологии термозвуковой сварки медной проволокой были вложены значительные средства. Медная проволока как альтернатива золотой имеет значительное преимущество в плане экономии. Также медная проволока обладает более высокой электро- и теплопроводностью, что увеличивает скорость передачи сигналов и уменьшает тепловыделение за счет отвода тепла. Термозвуковая сварка — это диффузия двух разных материалов, при которой соединение формируется в результате совокупного действия температуры, давления и ультразвуковых (УЗ) колебаний. Производители микроэлектронных устройств и приборов смогли усовершенствовать технологию термозвуковой сварки контактных площадок золотой проволокой диаметром 15 мкм с шагом 40 мкм. Сегодня термозвуковая сварка медной проволокой диаметром до 50 мкм применяется в основном при сборке систем в корпусах (SiP — System in Package) с малым числом выводов и силовых дискретных элементов. Из-за уменьшения габаритов ИМС уменьшаются размеры контактных площадок и шаг между ними, и у производителей микроэлектроники все чаще возникает желание перейти на использование медной проволоки. Более того, многие производители переходят к технологии сборки устройств на low-k пластинах (системная интеграция на уровне пластин, WLSI — Wafer Level System Integration), а это ужесточает требования к инструментам и технологическому процессу термозвуковой сварки. Далее мы рассмотрим проблемы, возникающие при применении технологии термозвуковой сварки выводов медной проволокой, и достижения последних лет, связанные с решением этих проблем.

Окисление меди и геометрия шарика в процессе термозвуковой сварки

Основная проблема меди — это окисление. При термозвуковой сварке в месте контакта медной проволоки с выводом шарик образуется под действием поверхностного натяжения при воздействии высокого напряжения и слаботочной искры электрического пламени. При этом возникает локальная среда с повышенной температурой, и легко происходит окисление. Окисление шарика приводит к нестабильности его геометрии, необходимо исключить окисление.

Одним из решений этой задачи является применение системы подачи инертного газа (N₂ или формир-газ N₂/H₂), которая обеспечивает бескислородную среду в точке сварки. Более того, водород дает дополнительную тепловую энергию для плавления медной проволоки, а также может превратить оксид меди обратно в медь, поскольку водород является восстановительным газом. Таким образом, формир-газ лучше защищает от окисления по сравнению с чистым азотом, и чем больше содержание водорода в формир-газе, тем лучшими антиокислительными характеристиками он обладает. Наиболее подходящим является формир-газ с концентрацией 5 % H₂, поскольку смеси, содержащие более 5 % H₂, легковоспламеняемы.

Другой способ предотвратить окисление меди — нанести гальваническое покрытие из металла, стойкого к окислению, на поверхность медной проволоки. Медная проволока с гальваническим покрытием Au, Ag, Pd, Ni имеет длительный срок хранения и обладает лучшими антиокислительными характеристиками, чем чистая медная проволока. Однако за исключением Pd большая часть покрытий ухудшает геометрию шарика. При обычных условиях хранения срок годности Pd-Cu-проволоки составляет более 90 дней, а для чистой Cu-проволоки — всего 7 дней.

При термозвуковой сварке основными параметрами формирования шарика в первой точке являются сила тока и время в случае с золотой проволокой, а для медной проволоки к этим параметрам добавляется скорость потока инертного газа. При использовании чистого N₂ более вероятно получение шарика с небольшим отклонением геометрии. Шарик с хорошей симметрией получается при использовании формир-газа. Атомный вес H₂ меньше, чем у N₂, поэтому формир-газ повышает нагрев, при этом снижается температура на периферии дуги, что приводит к ее сужению. Сужение дуги ограничивает распространение разряда вокруг конца проволоки и приводит к образованию сферического шара. При использовании чистого N₂ разряд распространяется по поверхности проволоки вверх, из-за чего возникает отклонение геометрии. Чистого N₂ достаточно для формирования сферических шариков только при сварке Pd-Cu-проволокой.

Чем выше расход газа, тем лучше антиокислительные характеристики. В процессе формирования шарика в первой точке температура может достигать 1500 °C, при этом формир-газ резко расширяется. Если скорость потока слишком мала, резкое расширение газа приведет к сильному окислению поверхности шарика. Высокая скорость потока может сдуть плавящийся шарик с центра проволоки или вызвать отклонение геометрии. Эффект охлаждения, вызванный высокой скоростью потока, увеличивает поверхностное натяжение плавящихся шариков, что также приводит к отклонению формы.

Скорость потока около 0,5 л/мин считается подходящей для получения качественных по форме шариков. Шарики, полученные при разной скорости потока, представлены на рис 1¹.

Из-за увеличения тепловыделения, вызванного конвекцией, с увеличением потока газа размер шарика становится меньше. На рис 2 показана зависимость диаметра шарика Pd-Cu-проволоки от потока N₂. Из рис 2 также можно сделать вывод, что диаметр шарика тем больше, чем больше время горения слаботочной искры электрического пламени. Это связано с тем, что более длительное время горения приводит к большему оплавлению проволоки и способствует увеличению диаметра.

Оптимизация усилия сварки, мощности УЗ и силы тока

Одной из основных функций УЗ при термозвуковой сварке является зачистка окисла на контактной площадке для улучшения качества интерметаллического соединения между шариком и площадкой. Кроме того, УЗ делает шарик мягче и повышает температуру контакта между двумя материалами. Чем больше мощность УЗ, тем выше нагрузка на контактную площадку. Для уменьшения этой нагрузки при сварке есть целый ряд решений: использование более мягкой проволоки, изменение конструкции и толщины контактных площадок, повышение частоты УЗ. Поскольку окисел на шарике делает его твердым, то в процессе термозвуковой сварки потребуется большее усилие и мощность УЗ, что увеличит риск повреждения контактной площадки и приведет к образованию кратеров в кремнии.

Повторяемость геометрии и твердость шарика напрямую зависят от силы тока при его формировании. Ток оказывает значительное влияние на распределение Pd по поверхности и, соответственно, на твердость Pd-Cu-шарика в целом. Геометрия шариков из чистой медной проволоки имеет плохую повторяемость при малой силе тока по сравнению с шариками, получаемыми при термозвуковой сварке выводов Pd-Cu-проволокой при различной силе тока. При малой силе тока Pd не достигает точки плавления и остается на поверхности проволоки, а внутренняя часть шарика состоит из чистой меди. При большом токе Pd быстро нагревается, вызывая эффект турбулентной диффузии, и Pd хаотично распределяется внутри шарика, что увеличивает его твердость в результате легирования.

Поскольку оксидный слой напрямую влияет на качество интерметаллического соединения между шариком и контактной площадкой, это вызывает ухудшение прочности контакта, особенно во второй точке сварки, которая, как правило, является клиновым соединением. Но прочность медной проволоки на сдвиг выше, чем у золотой², поэтому снизить нагрузку на контактную площадку можно путем уменьшения частоты и мощности УЗ, несмотря на снижение прочности на сдвиг. Например, за счет использования более мягкой медной проволоки, оптимизации усилия сварки и мощности УЗ можно на ~40 % снизить нагрузку на контактные площадки по сравнению с УЗ-сваркой золотой проволокой³.

Сравнение прочности соединений и дефектности второй точки сварки при применении Au-проволоки, Cu-проволоки и Pd-Cu-проволоки представлено в Таблице 1. Из таблицы видно, что более высокой прочностью и низкой степенью дефектности второй точки обладает Pd-Cu-проволока по сравнению с чистой медью. Следует отметить, что жесткость проволоки Pd-Cu выше, чем у Cu-проволоки, и потребуется большее усилие сварки, которое может повлиять на контактную площадку. Поэтому необходима оптимизация данного параметра для проведения качественного процесса термозвуковой сварки выводов.

Таблица 1 Прочность соединения и дефектность второй точки сварки

Формирование петель из медной проволоки при термозвуковой сварке

Элементы и компоненты силовой и автомобильной электроники, как правило, имеют небольшое количество контактов, и при сборке их сварка осуществляется толстой проволокой или лентой. А при производстве элементов и компонентов микроэлектроники применяются однокристальные и многокристальные сборки, включая кристаллы в стеке, когда кристалл монтируется на кристалле. Термозвуковая сварка микросхем и сборок с большим количеством контактных площадок выполняется тонкой проволокой. При большом количестве выводов следует учитывать малый шаг между ними и характеристики формирования петли имеют решающее значение, поскольку даже небольшое перемещение провода может вызвать короткое замыкание (КЗ).

Благодаря хорошей теплопроводности медной проволоки зона термического влияния (ЗТВ) имеет малые размеры во время процесса термозвуковой сварки. Медная проволока жестче золотой и меньше провисает как при аналогичной форме и высоте петли, так и при формировании длинных петель из тонкой проволоки. Медная проволока имеет более высокую жесткость на разрыв и больше подходит для термозвуковой сварки выводов с мелким шагом. Как показано в Tаблице 2, после оптимизации параметров высота петли медной проволоки сопоставима с золотой.

Таблица 2 Высота петли из медной и золотой проволоки

Образование интерметаллических соединений и их влияние на качество соединений

Глубина диффузионного слоя напрямую зависит от времени сварки и температуры (рис 3). Из-за высокой температуры во время процесса будет происходить взаимная диффузия между шариком и контактной площадкой из Al, что вызовет рост интерметаллических соединений. Умеренный рост повышает прочность соединения за счет улучшения характеристик материала. Чрезмерный рост интерметаллических соединений приводит к увеличению переходного сопротивления в контакте, что усугубляет тепловыделение, приводит к ухудшению прочности соединения и является одной из наиболее важных причин брака.

Рост интерметаллических соединений при использовании медной проволоки происходит намного медленнее по сравнению с золотой. При исследовании границ раздела связей Cu-Al с помощью сканирующего электронного микроскопа чрезмерный рост интерметаллидов не был обнаружен^{4, 5}. Различия атомных свойств элементов объясняют разницу в темпах роста интерметаллических соединений. Атомарные строения алюминия и меди имеют больше различий, чем алюминий и золото, поэтому атомы алюминия легче проникают в золото. Электроотрицательность определяет химическое сродство атомов и является свойством атома одного элемента оттягивать на себя электроны от атомов других, поэтому рост интерметаллических соединений Au-Al происходит быстрее, так как электроотрицательность золота выше, чем у меди. Нарушение соединения, полученного золотой проволокой, всегда происходит внутри шара, в то время как разрушение соединения при использовании медной проволоки в основном происходит на контактной площадке. При термическом старении рост интерметаллических соединений Au-Al сопровождается образованием пустот, которые уменьшают механическую прочность и приводят к разрыву соединения. При термическом старении в соединениях Cu-Al пустоты отсутствуют, и это является одним из факторов высокой надежности. Более высокая прочность также связана с твердостью и пределом текучести образующихся алюминидов меди по сравнению с алюминидами золота. Таким образом, качество термозвуковой сварки выводов золотой проволокой хуже, чем медной, по двум основным причинам:

• увеличение переходного сопротивления происходит быстрее;
• из-за более высокой электроотрицательности происходит истощение контактной площадки и образование пустот в соединении.

Чтобы определить надежность соединений, полученных медной проволокой при повышенной влажности и в условиях высоких температур, проводят климатические испытания при повышенных давлении и температуре⁶. Глубина роста интерметаллических соединений в большей степени подвержена увеличению во время отжига, чем в условиях климатических испытаний, и режимы разрушения шарика при тестах на сдвиг зависят от времени отжига при определенной температуре. При невысокой температуре и длительном времени отжига больше Cu вступает в реакцию с Al, что повышает прочность соединения, и при разрушающем тесте на сдвиг трещина появляется между медным шариком и алюминиевой площадкой. При высокой температуре и более продолжительном времени отжига большая часть алюминия из контактной площадки поглощается медным шариком, и тогда излом шарика при сдвиге смещается в область между интерметаллидами и образующимся SiO2, поскольку между ними очень плохая адгезия. При температуре отжига 350 °C алюминий из контактной площадки полностью поглощается медным шариком.

Коррозионно-индуцированные повреждения считаются основной причиной отказа соединения неизолированной медной проволоки при климатических испытаниях. Коррозия — это, в первую очередь, химические реакции интерметаллида Cu-Al с такими галогенами как Cl и Br, которые содержатся в полимерах, применяемых для корпусирования изделий методом литья под давлением. Галогены из полимеров будут действовать как катализаторы в реакции коррозии и превращать интерметаллические соединения Cu-Al в оксиды Al и оксиды Cu, а Cu может быть даже расщеплен из интерметаллида с помощью Cl. Один из возможных процессов реакции коррозии между интерметаллическим соединением и Cl следующий⁷:

Эти реакции коррозии и разложения приводят к образованию трещин на границе раздела. Pd в шарике не влияет на скорость роста интерметаллических соединений, из чего следует, что разницей глубины образующихся интерметаллидов между чистой медной проволокой и покрытой Pd можно пренебречь. Результаты климатических испытаний демонстрируют, что надежность соединений, полученных Pd-Cu-проволоками, при повышенной влажности выше, чем у соединений из Cu-проволоки без покрытия. После 400 ч климатических испытаний трещина образуется на границе раздела для соединений, полученных чистой медной проволокой, а на границе соединений с применением медной проволоки, покрытой палладием, трещины или пустоты не появились. Изображения границ раздела соединений представлены на рис 4⁸, для соединений с применением проволоки Pd-Cu она состоит из раствора Pd-Cu, соединения Al-Pd-Cu и интерметаллических соединений Al-Cu. Слои, обогащенные палладием, улучшают надежность соединения при повышенной влажности, контролируя диффузию и образование интерметаллидов на границе раздела.

Сжатие алюминиевых контактных площадок и особенности термозвуковой сварки медной проволокой выводов на low-k материалах

Сжатие алюминиевой контактной площадки является обычным явлением при термозвуковой сварке выводов медной проволокой, но редко встречается при применении золотой проволоки. Алюминий имеет более низкое напряжение текучести по сравнению с медным шариком, особенно при воздействии УЗ. Сжатие Al контактной площадки должно контролироваться, как показано на рис 5. Толщина Al контактной площадки под шариком должна достигать определенного размера, чтобы обеспечить надежность соединения. Если остаточный слой Al под шариком слишком тонкий, он может быть полностью поглощен медью.

Из-за плохой адгезии между интерметаллидами и SiO₂ при тестировании соединений на растяжение шарики отрываются или возникают микротрещины. Из-за выдавливания алюминия на периферии шариков и горизонтального движения инструмента при УЗ-воздействии без приложения вертикального усилия по периметру медные шарики слабо соприкасаются с контактными площадками. Ультразвук влияет на зарождение начальной трещины на периферии шариков, и она со временем будет расширяться от края к центру, при этом ионы Cl будут диффундировать в центр шарика через трещину, что приведет к последующим реакциям коррозии интерметаллидов Cu-Al и вызовет разрушение сварного соединения. Более того, если зона, на которую выдавливается алюминий, больше чем шаг между контактными площадками, это может вызвать КЗ или нарушение работы электрической цепи.

Есть целый ряд технологических приемов для снижения сжатия алюминия. Например, повышение твердости контактной площадки путем ее легирования Si или Cu, оптимизация параметров процесса, таких как уменьшение усилия сварки или мощности УЗ, использование более мягкой медной проволоки для получения более мягких шариков. Помимо этого, нанесение покрытий из NiPd или NiPdAu поверх контактных площадок также является одним из способов предотвращения сдавливания Al и повреждения контактных площадок. Чистота проволоки также оказывает определенное влияние на степень сжатия алюминия. Благодаря высокой чистоте материала в шарике гораздо меньше включений и снижается напряжение текучести, что, в свою очередь, требует меньшего усилия при сварке и обеспечивает малое сжатие алюминия во время процесса.

Для улучшения характеристик конечных изделий производители микросхем используют многоуровневую компоновку контактных площадок и заменяют SiO2 диэлектрическими материалами с низкой диэлектрической проницаемостью (low-k). Эти материалы обладают слабой механической прочностью, что в сочетании с высокой твердостью медной проволоки создает новые проблемы по ее применению для термозвуковой сварки выводов. Внедрение пористости в существующие low-k-материалы — типовой способ создания материалов со сверхнизкой диэлектрической проницаемостью (ultra-low-k). Пористость в диэлектрических пленках снижает модуль упругости и твердость, что в большинстве случаев вызывает плохую адгезию к другим слоям. При термозвуковой сварке высокие значения параметров процесса приводят к повреждению контактных площадок, а низкие не ведут к образованию соединения между материалами. Один из способов снизить риск повреждения контактной площадки — увеличить ее толщину, тогда потребуется повысить усилие сварки, но при этом будет выдавливаться больше Al, что, как мы уже выяснили, является одной из критических проблем. Для термозвуковой сварки выводов на low-k-пластинах нужно применять медную проволоку высокой чистоты, для которой требуется меньшая мощность УЗ, и время сварки должно быть больше.

Оборудование и инструмент для термозвуковой сварки и механического контроля проволочных соединений

Чтобы составить полную картину и определить механизм разрушения соединений между материалами при термозвуковой сварке выводов, потребуется тестирование шариков на отрыв и сдвиг, сканирующая электронная микроскопия и энергодисперсионная рентгеновская спектроскопия для анализа интерметаллических соединений или дефектных шариков. Поэтому очень важны возможности оборудования и программного обеспечения для правильной настройки параметров процесса термозвуковой сварки при работе с различными материалами, включая low-k. Инструмент для сварки также является очень важным аспектом, поскольку напрямую влияет на качество соединений. Обрыв самой проволоки и ее отрыв от контактной площадки — типичная проблема при стежковой микросварке (рис 6а), и подбор капилляра подходящей конструкции улучшает качество соединения проволоки к контактной площадке (пример формы кончика капилляра представлен на рис 6б). За счет строения торца капилляра можно снизить проскальзывание между ним и проволокой и значительно улучшить качество соединения (рис 6в).

Для проведения механического контроля проволочных соединений используют установки для разрушающего контроля на отрыв и сдвиг. Один из партнеров ООО «Остек-ЭК» — компания Nordson Dage⁹, подразделение компании Nordson Electronics Solutions — производит оборудование (рис 7) под различные задачи в области разрушающего контроля материалов. Системы Nordson Dage обладают гибкостью, которая достигается применением различной оснастки и уникальных быстросменных картриджей с нагрузками при нажиме до 50 кг, на отрыв до 50 кг и на сдвиг до 200 кг, что позволяет экономить время и проводить комбинированные испытания сложных сборок.

Технологическим партнером «Остек-ЭК» при решении любых задач по термозвуковой сварке является компания Kulicke and Soffa Industries, Inc.¹⁰ (далее K&S), признанная одним из мировых лидеров по производству автоматизированного оборудования для термозвуковой сварки выводов лентой, тонкой и толстой проволокой из различных материалов, для сборочного производства широкой номенклатуры изделий от микропроцессоров до аккумуляторных батарей для электромобилей. K&S также разрабатывает и производит всю необходимую оснастку и инструменты для качественной термозвуковой сварки как в стандартном исполнении, так и по требованиям заказчика.

Каждая модель оборудования от K&S (рис 8) — это высокопроизводительная система термозвуковой сварки, обладающая гибкостью, необходимой для многономенклатурного серийного производства, и обеспечивающая высокую производительность за счет запатентованных решений, ускоряющих перенастройку с одного типа проволоки и изделия на другой.

Преимущества оборудования K&S:

• Термозвуковая сварка выводов керамическими капиллярами методами «шарик-клин» и «клинклин» всеми типами проволоки без замены головы (только серия RAPID).
• Система автоматического контроля с функцией мониторинга процесса термозвуковой сварки в реальном времени и анализ данных для обеспечения максимального выхода годных изделий.
• Система контроля и управления, собирающая данные о состоянии главных подсистем и сохраняющая их для анализа.
• Запатентованные адаптивные процессы ProCu, ProAu, ProAg, ProStitch Plus (PSP) и программное решение для 3D-программирования профиля петли AutoOLP, обеспечивающие стабильное качество при максимальной производительности путем простой оптимизации параметров.

Заключение

Медная проволока в качестве альтернативы золотой имеет множество преимуществ:

• Особо чистая медь более чем в 25 раз дешевле золота.
• Медь имеет более высокую электро- и теплопроводность.
• Медная проволока имеет более высокую жесткость на разрыв и сдвиг.
• Рост интерметаллических соединений происходит намного медленнее при использовании медной проволоки.
• Из-за низкой электроотрицательности меди истощение контактной площадки происходит медленнее и резко снижается образование пустот в соединении.

Однако из-за физических и химических свойств при термозвуковой сварке выводов медной проволокой следует учитывать ряд факторов:

• Для процесса требуется система подачи инертного газа в зону сварки.
• Требуется контроль сжатия контактной площадки.
• Для более качественных соединений требуется Cu-проволока с Pd-покрытием.

В настоящее время в исследования и разработки вкладывают большие средства, чтобы понимать и оценивать как недостатки, так и плюсы применения меди. Эти исследования позволили получить практические результаты в развитии и применении технологии термозвуковой сварки медной проволокой выводов микросхем, компонентов и силовых элементов. Сегодня особо пристальное внимание мирового научно-производственного сообщества направлено на актуальные технологии термозвуковой сварки выводов медной проволокой между контактными площадками со сверхмелким шагом на low-k материалах.

На сайте ООО «Остек-ЭК» в разделе https://ostec-micro.ru/catalog/equipment/mikrosvarka-vyvodov/представлены подробные материалы о системах термозвуковой сварки. По всем вопросам, связанным с термозвуковой сваркой и другим технологиям, оборудованием, оснасткой и инструментами для производства микроэлектроники, обращайтесь по телефону: +7 (495) 877-44-70 или по e-mail: micro@ostec-group. ru.

¹ Fan XQ, Wang T, Cong YQ, Zhang BH, Wang JJ. Oxidation study of copper wire bonding. In: Proceedings of 11th international conference on electronic packaging technology & high-density packaging. 2009. Стр. 9

² Srikanth N, Murali S, Wong YM, Vath CJ. Critical study of thermosonic copper ball bonding. Thin Solid Films. 2004. Стр. 45

³ Shah A, Mayer M, Zhou Y, Hong SJ, Moon JT. Reduction of underpad stress in thermosonic copper ball bonding. In Proceedings of 58th electronic components and technology conference. 2008. Стр. 30

⁴ Murali S, Srikanth N, Vath III CJ. An analysis of intermetallics formation of gold and copper ball bonding on thermal aging. Materials Research Bulletin 2003. Стр. 46

⁵ Murali S, Srikanth N. Charles J. Vath III. Effect of wire size on the formation of intermetallics and Kirkendall voids on thermal aging of thermosonic wire bonds. Materials Letters 2004. 58(25). Стр. 101

⁶ Shah A, Mayer M, Zhou YN, Hong SJ, Moon JT. Low-stress thermosonic copper ball bonding. IEEE Trans Electron Manuf 2009. 32(3). Стр. 84

⁷ Uno T. Bond reliability under humid environment for coated copper wire and bare copper wire. Microelectron Reliab. 2011. 51. Стр. 56

⁸ Uno T, Terashima S, Yamada T. Surface-enhanced copper bonding wire for LSI. In: Proceedings of electronic components and technology conference. 2009. Стр. 95

⁹ https://www.nordson.com/en/divisions/dage/bondtesting-systems

¹⁰ https://www.kns.com/

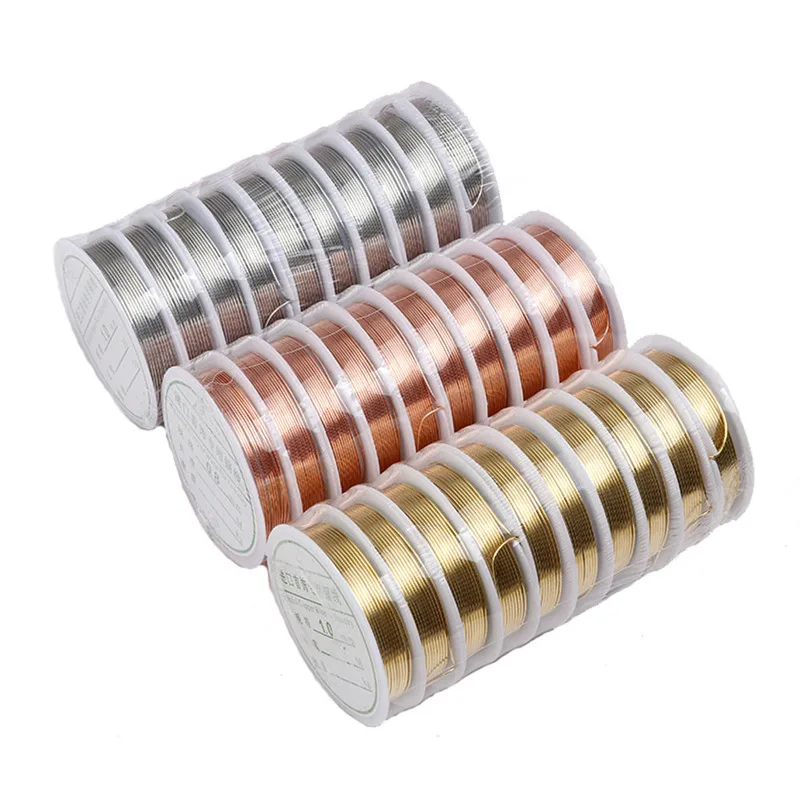

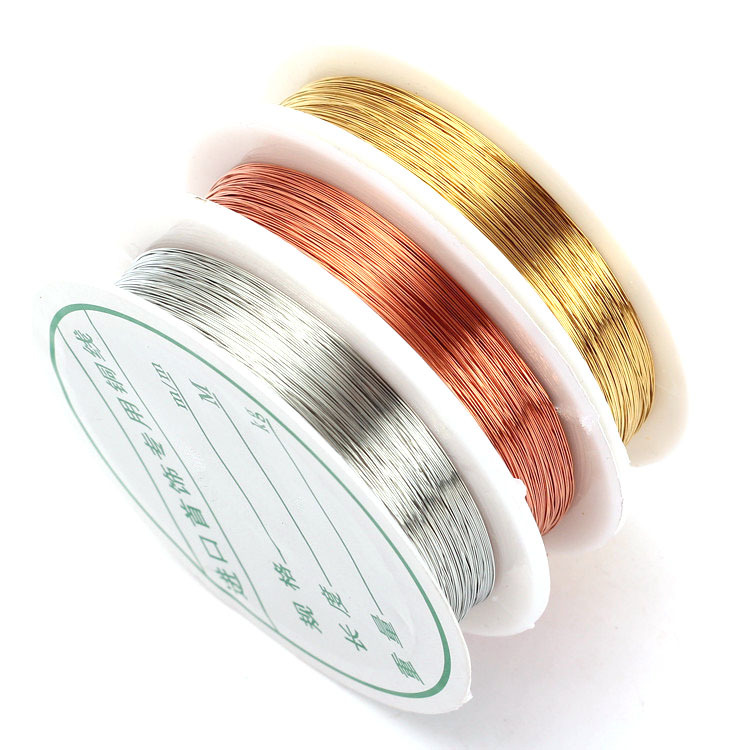

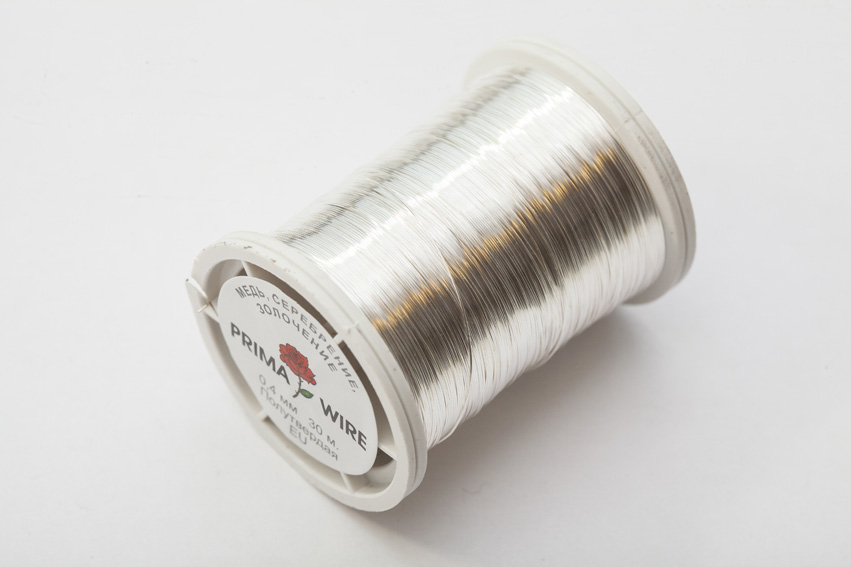

Проволока медная для бисера, рукоделия, украшений, бижутерии 0,1 0,2 0,3 0,4 0,5 0,6 0,8 1 1,2 1,5 2 3 мм

за порядкомза зростанням ціниза зниженням ціниза новизною

16243248

• eyJwcm9kdWN0SWQiOjExNTE3Njg4NDAsImNhdGVnb3J5SWQiOjE1MjUxNywiY29tcGFueUlkIjoxMjExNTg0LCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2NDUzOTAwMS4yMzE0ODQyLCJwYWdlSWQiOiIxMzc4ZTRlNi00NzllLTQwN2ItOWFkMC0xMWM1ODQyMmZlNjciLCJwb3ciOiJ2MiJ9.KSr2gKsp0Y89etYw42nmwvGHtDAfudjNmVQl4UH7CuU» data-advtracking-product-id=»1151768840″ data-tg-chain=»{"view_type": "preview"}»>

  Купити

• Купити

• eyJwcm9kdWN0SWQiOjExNTE3NzE3OTAsImNhdGVnb3J5SWQiOjE1MjUxNywiY29tcGFueUlkIjoxMjExNTg0LCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2NDUzOTAwMS4yMzI3ODQ3LCJwYWdlSWQiOiJhOTgxYmViZS0yODhlLTQ3MDktOTU4NC05ZWY1NWExZGNhODYiLCJwb3ciOiJ2MiJ9.LOwpcyDj94653LMkF64U17txCklK3V2WwaYNKKiE6T4″ data-advtracking-product-id=»1151771790″ data-tg-chain=»{"view_type": "preview"}»>

  Купити

• Купити

• eyJwcm9kdWN0SWQiOjExNTE3NzM3ODMsImNhdGVnb3J5SWQiOjE1MjUxNywiY29tcGFueUlkIjoxMjExNTg0LCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2NDUzOTAwMS4yMzQwNjc3LCJwYWdlSWQiOiJhOGMzYjZlNi1lZjY1LTQwMTctOTU2NC0zYjE2NjZiZDc1NzciLCJwb3ciOiJ2MiJ9.j_a-6u4MuUn_C3mtA99DpkVF1SULgbobHyQtSeyC1zo» data-advtracking-product-id=»1151773783″ data-tg-chain=»{"view_type": "preview"}»>

  Купити

• Купити

• eyJwcm9kdWN0SWQiOjExNTE3NzQ0NDYsImNhdGVnb3J5SWQiOjE1MjUxNywiY29tcGFueUlkIjoxMjExNTg0LCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2NDUzOTAwMS4yMzU0MDYyLCJwYWdlSWQiOiJkZjdlODJlYy1iMTJiLTQ5MGYtODA2YS1lYmI0MzI3YWY3ZTUiLCJwb3ciOiJ2MiJ9.s6Dkz7eCuN9QXTWKvJtKSWUalB9Xr4SwJ5eo56kKqKs» data-advtracking-product-id=»1151774446″ data-tg-chain=»{"view_type": "preview"}»>

  Купити

• Купити

• eyJwcm9kdWN0SWQiOjExNTE3Nzg0MTMsImNhdGVnb3J5SWQiOjE1MjUxNywiY29tcGFueUlkIjoxMjExNTg0LCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2NDUzOTAwMS4yMzY3NDA0LCJwYWdlSWQiOiI3YjQyMWM1Ny01ZTVmLTQyOTktOThkZC05MzJlY2MzMmE2N2UiLCJwb3ciOiJ2MiJ9.-t2tRKnXtNLaEKyoc3rHClUGMDxSgdW_hJjCZdtijQI» data-advtracking-product-id=»1151778413″ data-tg-chain=»{"view_type": "preview"}»>

  Купити

• Купити

• eyJwcm9kdWN0SWQiOjExNTE3Nzk3NTAsImNhdGVnb3J5SWQiOjE1MjUxNywiY29tcGFueUlkIjoxMjExNTg0LCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2NDUzOTAwMS4yMzgwNzIyLCJwYWdlSWQiOiJhOGVkYmYxNy03OWVjLTRlZGEtYTAzMi04OTI0ZDY2OTEwMzgiLCJwb3ciOiJ2MiJ9.basdkiFvbrHnDGAz-2iqV26r70VlcIBoRg7oREhiW_Q» data-advtracking-product-id=»1151779750″ data-tg-chain=»{"view_type": "preview"}»>

  Купити

• Купити

• eyJwcm9kdWN0SWQiOjExNTE3OTMzODIsImNhdGVnb3J5SWQiOjE1MjUxNywiY29tcGFueUlkIjoxMjExNTg0LCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2NDUzOTAwMS4yMzk0MDU5LCJwYWdlSWQiOiIzOGI5NWExMC04NGM4LTRlYjEtODcwMS0yNWJkNDdkYzc1N2YiLCJwb3ciOiJ2MiJ9.WEM_1Rj2xHSdnjUOt6PQPcVdpqiA6hprmV2KdPrOU1k» data-advtracking-product-id=»1151793382″ data-tg-chain=»{"view_type": "preview"}»>

  Купити

• Купити

• eyJwcm9kdWN0SWQiOjExNTE4MDMyMjMsImNhdGVnb3J5SWQiOjE1MjUxNywiY29tcGFueUlkIjoxMjExNTg0LCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2NDUzOTAwMS4yNDA5NTIsInBhZ2VJZCI6IjUxZjM3ZDRmLWZkNzMtNDczZi1iYWFmLWNkZDRlYThiYzYyMCIsInBvdyI6InYyIn0.ZQdksDSWqy6NBbqHWFcDgV0n9Y831B2I9Q8LJmjgGJE» data-advtracking-product-id=»1151803223″ data-tg-chain=»{"view_type": "preview"}»>

  Купити

• Купити

• eyJwcm9kdWN0SWQiOjExNTE4MDQyNDYsImNhdGVnb3J5SWQiOjE1MjUxNywiY29tcGFueUlkIjoxMjExNTg0LCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2NDUzOTAwMS4yNDIyMTEzLCJwYWdlSWQiOiJmMjdlYjAwYy02YTFiLTRhMjUtOGE2Ni03N2IzODMwZGQxZTQiLCJwb3ciOiJ2MiJ9.kFaEZCkFehY6cMP0Td8OvmsvIK6iJDcDift-n1Cj2yc» data-advtracking-product-id=»1151804246″ data-tg-chain=»{"view_type": "preview"}»>

  Купити

• Купити

• eyJwcm9kdWN0SWQiOjExNTE4MDUxNDIsImNhdGVnb3J5SWQiOjE1MjUxNywiY29tcGFueUlkIjoxMjExNTg0LCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2NDUzOTAwMS4yNDM3NzczLCJwYWdlSWQiOiJiMTY3OTFhNC1hYjAxLTQ0NTYtYmI3OC1lZGEzZjZiMmU5YmUiLCJwb3ciOiJ2MiJ9.vG3qpqIZg5pBlFVYMecW5MP8S9fIO8kDTeMTwuI_kJE» data-advtracking-product-id=»1151805142″ data-tg-chain=»{"view_type": "preview"}»>

  Купити

• Купити

• eyJwcm9kdWN0SWQiOjExNTE4MDYzNTgsImNhdGVnb3J5SWQiOjE1MjUxNywiY29tcGFueUlkIjoxMjExNTg0LCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2NDUzOTAwMS4yNDUwNzEsInBhZ2VJZCI6IjBkNzNhZjQwLTA4NTAtNDBkYS1iOWZmLTFhMTAxNDkwYTM4YiIsInBvdyI6InYyIn0.fbGqBUdKXEp7zLhBIE9DeiTg-k_BpViKNDflWN9wEko» data-advtracking-product-id=»1151806358″ data-tg-chain=»{"view_type": "preview"}»>

  Купити

• Купити

• eyJwcm9kdWN0SWQiOjExNTE4MDc5NjYsImNhdGVnb3J5SWQiOjE1MjUxNywiY29tcGFueUlkIjoxMjExNTg0LCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2NDUzOTAwMS4yNDYzNTcyLCJwYWdlSWQiOiI3MjY0ODgzYy05ZGIzLTRiOTgtODMwMC1hM2JjMDNiNTViNWMiLCJwb3ciOiJ2MiJ9.5GFdeRTFjf7j3wsAYuOW04NTxyZv0M-K4JaBhfDwKX0″ data-advtracking-product-id=»1151807966″ data-tg-chain=»{"view_type": "preview"}»>

  Купити

• Купити

 Мідний дріт є надзвичайно універсальною річчю, яка однозначно повинна бути у кожного господарського і відповідальної людини.   Діапазон її використання дуже різноманітний, а результати перевірено — тільки позитивні. Мідний дріт застосовують у наступних поширених сферах діяльності: в найрізноманітніших будівельних роботах, в декорі; в машинобудівній галузі, на заводах, у створенні деталей для різних механізмів.  Для різного роду кріплень.  У виробництві електротехнічної продукції (обмоток, проводів та інших).  Для обмотки двигуна кращим варіантом є саме мідний дріт.  Мідна обмотка зможе витримати великі навантаження без будь-яких негативних наслідків і шкоди для своєї структури.  Тому висновок очевидний, що тривалість експлуатації двигуна з мідною обмоткою набагато довше.
Мідний дріт, маючи свій неповторний колір, широко застосовується для рукоділля, з неї створюють красиві, оригінальні та корисні прикраси, браслети.  А дріт мідна м’яка є прекрасним матеріалом для виготовлення різноманітних прикрас, декоративних елементів з бісеру для оздоблення інтер’єрів.  Завдяки своїй гнучкості та функціональності мідний дріт є надзвичайно зручним і практичним інструментом в рукоділлі, що дозволяє виготовляти ексклюзивні прикраси найрізноманітніших форм і товщин.   Зараз в індустрії моди вибирають не тільки красиве, але і корисне, натуральне.  Це стосується і прикрас.  останнім часом все частіше можна помітити на ручках відомих моделей, блогерів мініатюрні тонкі браслети.  Так, це прикраси з міді.  Адже завдяки міді в організмі лейкоцити переходять в активну стадію, кров збагачується киснем.  Мідь є хорошим засобом в боротьбі з грибками і бактеріями.  Навіть для нормалізації тиску можна використовувати прикраси з мідного дроту.

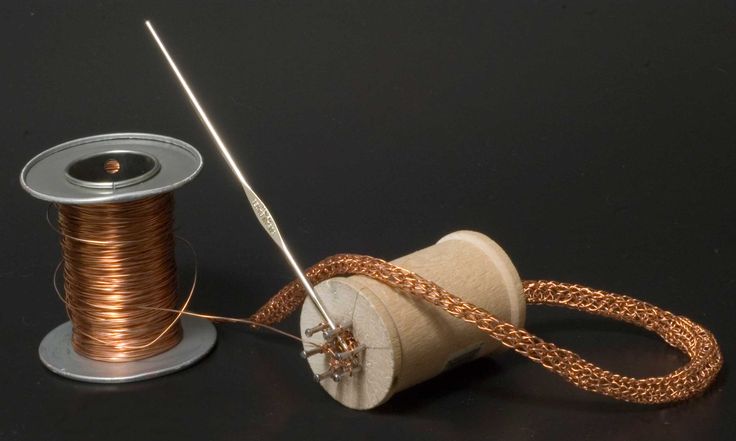

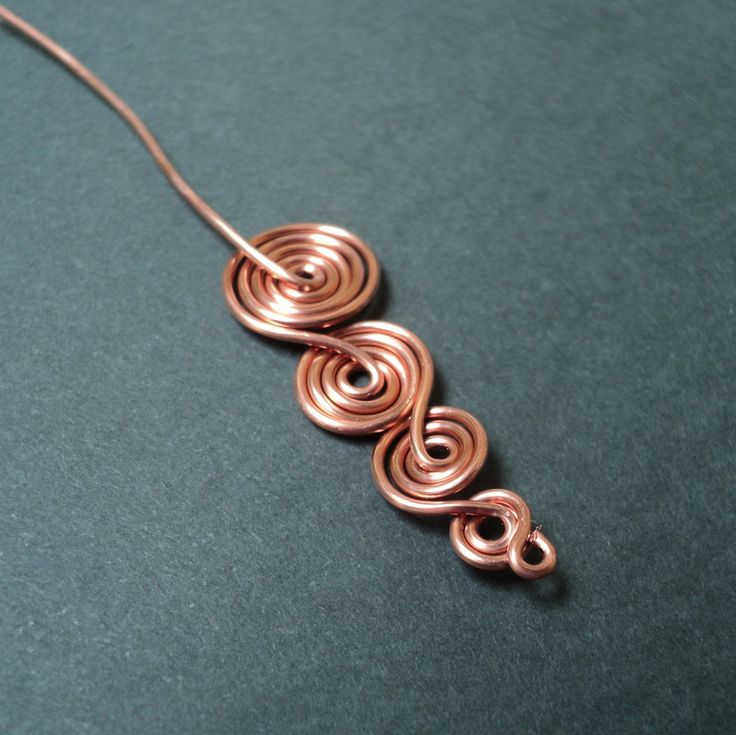

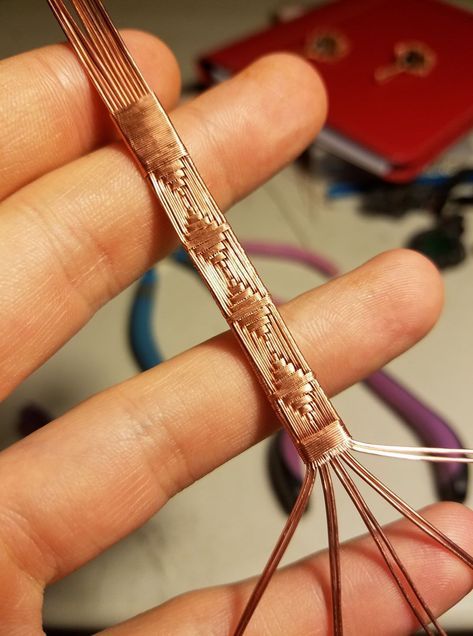

Крім використання мідного дроту в електротехнічних галузях, умілі руки і гострий розум українських господинь довели лікувальний і стимулюючу дію мідного дроту для зростання городніх рослин.  Варто зазначити, що великим порятунком для багатьох городників є саме мідний дріт.  Це незамінний елемент в садівництві і городніх роботах при боротьбі з різними шкідниками.  Великою популярністю серед городників користується мідний дріт без ізоляції.  Така мідна дріт є хорошою профілактикою від фітофтори.  Досвідчені городники стверджують та доводять, що проколювання мідним дротом без ізоляції стебла рослини поперек волокон береже ваші помідори від фітофтори без використання всіляких хімічних засобів.   Завдяки міді прискорюються окислювально-відновні реакції, поліпшується процес синтезу хлорофілу в рослинах, відповідно збільшується його вміст.  Завдяки чому томати та інші рослини стають більш стійкими до різних грибкових захворювань, в тому числі і фітофтори.  Німецькі вчені взагалі винайшли спосіб отримання хорошого врожаю томатів з використанням мідного дроту.  Коріння кожної розсади помідорів перед висадкою вони обмотують дротом і грунт підкладають мідні пластини.  Тому ніколи не пізно спробувати отримати хороші томати завдяки простому способу використання дроту з міді.

Чому варто вибирати мідний дріт?  Переваг досить багато:

має надзвичайну стійкість до корозії;

має надзвичайно гарну теплопровідність, добре проводить електричну енергію.  Однак дріт з міді досить вогнетривкої, не займається;

добре гнеться, еластична і головне, що при згинанні не з’являються тріщини, є дріт зберігає свою міцність;

має високий рівень стійкості до різних зовнішніх впливів;

зручна у використанні.   Її легко різати, паяти.

Попит на мідну дріт ніколи не зменшувався, навпаки, зростає.  Відповідно збільшуються пропозиції даного товару, які не завжди відповідають реальності.  Проте серед усього асортименту, представленого на сучасному українському ринку, все ж існує справжній якісний товар. Медная проволока высокого качества, которая соответствует ГОСТу и тщательно проверяется на качество, изготавливается на современном оборудовании без каких-либо добавок, представленная в нашем интернет-магазине, у нас вы можете купить действительно качественный сертифицированный товар.  Медная проволока нашего производства вас приятно удивит не только своим качеством — цена ее также умеренная.  У нас можно купить медную проволоку как в розницу, так и оптом.  Цена медной проволоки на сайте указана за метр, для оптовых покупателей у нас действует система скидок.  Если вам нужен определенный диаметр медной проволоки или же, например, вы не знаете, какой диаметр лучше выбрать для изготовления браслета из медной проволоки и бисера, — позвоните к нам и наши менеджеры помогут подобрать нужный именно вам диаметр.   Ведь на нашем сайте представлена медная проволока всех диаметров.  Медная проволока для намотки катушек, для обмотки двигателя или вас интересует проволока медная без изоляции для рукоделия, для бисера — все эти виды вы с легкостью и по низкими  ценами купите у нас.  Быструю доставку осуществляем в пределах всей Украины.  Звоните и узнавайте подробную информацию, мы рады каждому покупателю.

Изготовление проволоки — из древности в будущее

Открытие меди в ее естественной (самородной) форме было одним из множества признаков свидетельствующих о выходе человечества из эпохи каменного века. Поскольку этот металл очень мягкий, из него было легко изготавливать примитивные предметы различного назначения с помощью молотка, например ножи, мечи и другое оружие. Вскоре были разработаны методы изготовления проволоки из меди и золота. Хотя медь добывалась в рудниках и обрабатывалась бессчетными способами на протяжении многих тысячелетий, наиболее значительные усовершенствования процесса изготовления проволоки относятся только ко второй половине XX столетия. Поскольку то, что сегодня используется на практике, тесно связано с предшествовавшими разработками, данная статья посвящена этой взаимосвязи, как с точки зрения истории, так и с точки зрения перспектив развития металлообработки. В настоящее время бульшая часть проволоки повсеместно изготавливается из прутка (катанки), получаемого методом непрерывного литья. В этой связи рассмотрим кратко историю развития процесса производства медной проволоки.

Рис. 1. Хронология начала применения различных металлов

История использования меди

Человечество, вероятно, начало использовать медь примерно за 9000 лет до нашей эры, когда египтяне открыли медь в ее естественном самородном виде на острове Кипр (Cyprus). Первоначально этому металлу дали название «aes cyprium», которое впоследствии сократилось до «cuprum» (Сu — медь). Впоследствии появилось английское слово «copper» (медь) и химический символ Cu. В алхимии для обозначения меди использовался символ , который был также символом женщины, поскольку Венера, богиня любви, как считалось, родилась на Кипре. Хронология первого применения меди и других широко используемых в промышленности металлов представлена на рис. 1. Как можно было ожидать, несколько первых обнаруженных металлов были найдены в естественном (самородном) виде. Некоторые из ранее известных письменных описаний добычи меди включены в библейский Ветхий Завет. Они относятся примерно к 1400 году до нашей эры. Четыре соответствующих главы с указанием номера стихов, имеющие отношение к таким металлургическим комментариям, перечислены в таблице 1.

Таблица 1. Упоминания о меди и добыче металлов в Библии

Раздел Священного писания	Релевантный текст
Иов 28:1	«…медь выплавлялась из руды…»
Второзаконие 22:11	«…земля, где скалы из железа и где вы можете выкапывать медь из холмов.»
Изекиль 22:13	«.как люди бросают серебро, медь, железо, свинец и олово в печь, чтобы плавить это с огненным дыханием. »
Изекиль 24:6	«.держать пустой сосуд на углях до тех пор, пока он не нагреется и его медь не засияет так, что все примеси смогут улетучиться прочь.»

Очевидно, что в те времена были также хорошо известны способы очистки металлов. Крайне мало технических сведений было задокументировано до опубликования на латинском языке в 1556 г. книги «De Re Metallica», написанной Георгиусом Агриколой из Саксонии, в которой детально был описан процесс переработки медной руды. Процессы и методы переработки, приведенные в этой книге, начали широко распространяться. В этот период времени в Германии начали использовать плавку руды для удаления серы. В 1869 г. самым крупным производителем меди в мире была мичиганская компания Calumet and Hecla с годовым объемом производства около 6200 тонн. Первой шахтой в США, где годовая добыча меди превысила 50 000 тонн, была «Анаконда» (Anaconda). Двадцатое столетие характеризовалось разработкой и широкомасштабной добычей низкосортных медных руд

Изготовление проволоки в древности

Для изготовления проволоки на ранних стадиях развития ювелирного дела использовались медь естественного происхождения и такие драгоценные металлы, как золото и серебро. Изучение образцов проволоки, найденных при археологических раскопках, показало, что эти металлы не обрабатывались обычными методами волочения, то есть про-тягиванием через конические отверстия в фильере. Золотое ожерелье, принадлежавшее египетскому фараону, правившему примерно в 2750 году до нашей эры, было изготовлено с применением техники ковки, то есть посредством нарезки листов металла на тонкие полоски и последующего придания им круглой формы с помощью молотка. Поскольку эта техника была крайне примитивной, диаметр проволоки менялся в значительных пределах по всей ее длине. Ковка, без сомнения, использовалась в течение многих веков. Подтверждение этого приведено в «Исходе» (вторая книга «Ветхого Завета», глава 39, стих 3): «…и они разбивали золото в тонкие пластины и разрезали их на полоски, чтобы продолжать работать». Закручивание полосок было другим способом, который использовали египтяне в древности для изготовления тонкой проволоки для украшений. Металлические листки из меди или золота резались на тонкие полоски или ленты. Как показано на рис. 2, эти полоски или с самого начала сворачивались в трубочку, или закручивались вдоль оси ленточки.

Рис. 2. Формирование проволоки из тонких лент:
а) сворачиванием; б) закручиванием

В обоих этих методах скрутки затем из ленточки формировалась проволока — холодной плоской прокаткой или протягиванием через грубую фильеру. Техника закручивания использовалась примерно до 1000 года нашей эры. Третий предшественник современной техники волочения также начинался с тонких ленточек. Они непосредственно протягивались через фильеры, которые изготавливались или из натуральных камней, в которых делались отверстия, или из мягких металлов — таких как медь или железо. Эти ленточки превращались в трубочки после одной или двух протяжек через фильеру. Из этих трубочек затем формировалась круглая проволока протягиванием за один-два прохода через отверстие нужного диаметра. Затем из трубочек формировалась круглая проволока, на которой обе кромки ленточки образовывали шов. Иногда проволока из драгоценных металлов изготавливалась протяжкой через отверстия, сделанные в пластинках из этих же металлов. Поскольку проволока и фильеры изготавливались из одинаковых металлов, фильеры позволяли производить небольшое число протяжек, так как они чрезвычайно быстро изнашивались. Затем они подвергались переплавке или переработке другого вида. К сожалению, древние металлические фильеры не восстанавливались и, без сомнения, подвергались вторичной переработке. В руинах г. Помпеи после его разрушения (в 79 году нашей эры) была обнаружена бронзовая проволока. Однако тщательные исследования этого материала показали, что изготовлена она была, вероятно, примерно на 600 лет раньше. Трудно сейчас ответить на вопрос, как изготавливалась проволока из бронзы — ковкой или волочением? Для того чтобы в те времена делать сплав меди с оловом, использовались мехи для доведения температуры пламени до 1090 °C. В упоминаниях о проволоке, изготовленной в Китае и Индии, предполагается, что ее производство относится к периоду времени между 2200 и 2000 годами до нашей эры.

Рис. 3. Волочильная установка
с использованием энергии движущейся воды,
которую применяли в Европе в средние века

Изготовление проволоки в средневековье

В средние века для изготовления проволоки впервые начали применять волочильную доску, в которой был сделан ряд отверстий с постепенно уменьшающимся диаметром для того, чтобы при протягивании проволоки через них постепенно уменьшать ее диаметр до нужной величины. Первые сведения о таком типе инструмента были получены в результате археологических раскопок. Эти сведения относятся к периоду 700–900 годов нашей эры. Честь изобретения этой техники приписывается норвежским викингам. Считается, что в период между VI и X веками венецианцы и другие итальянцы знали об этом методе протягивания проволоки через отверстия в волочильной доске.

Честь первого письменного описания современной техники волочения проволоки приписывается немецкому монаху по имени Теофилус. Примерно между 1000 и 1100 годами нашей эры он написал манускрипт на латинском языке, где дал описание волочильной доски с конически сходящимся отверстием, подобной повсеместно используемым в современном производстве проволоки. Его описание также аналогично описанию волочильных досок, найденных в одной из могил викингов. Волочильная доска была изготовлена из бронзы с железными вставками с отверстиями для протягивания проволоки. После Теофилуса появилось множество письменных описаний процесса изготовления проволоки. В средние века изготовление проволоки часто производилось волочением с помощью качелей («swing drawing»). К XIII веку ремесленников начали называть «Schockenzeiher», или коперными волочильщиками. Волочильная доска с фильерами вставлялась в пень или кусок дерева. Волочильщик сидел на качелях, при движении вперед он захватывал клещами или плоскогубцами проволоку около отверстия в волочильной доске. Во время движения качелей назад волочильщик протягивал проволоку через это отверстие. Процесс продолжался до тех пор, пока вся проволока не была протянута через волочильную доску. Хорошим результатом этого процесса считалось протягивание через волочильную доску одного фута (30,48 см) проволоки за один проход. Тонкая проволока изготавливалась последовательной протяжкой через ряд уменьшающихся по диаметру отверстий: до тех пор, пока не оказывалось возможным наматывать ее на катушку. Такой тип процесса изготовления проволоки использовался в Германии вплоть до середины XVII века. Первый существенный технический прорыв в волочении проволоки имел место в Германии около 1390 года, когда энергия движущейся воды была использована для осуществления качельного способа волочения. Клещи (зажим) приводились в движение воротом (эксцентриком) на оси рабочего колеса. В это время использовались простые устройства с вращаемым водой рабочим колесом, подобные изображенному на рис. 3.

Рис. 4. Приспособления, которые использовались в XVII в. для ручного изготовления проволоки

Этот опыт оказался настолько успешным, что многие водяные мельницы в период времени около 1390 года были превращены в установки для волочения проволоки. Для облегчения ручного труда и повышения производительности были приспособлены разнообразные вспомогательные средства — приемники-отдатчики, барабаны, катушки и т. п. Некоторые приспособления, которые применялись в конце XVII века, изображены на рис. 4. Хотя можно предположить, что при изготовлении проволоки использовались смазывающие средства, об этом ничего не было известно приблизительно до 1650 года, когда появилось сообщение о применении смазки из местечка вблизи Дюссельдорфа (Германия). Было обнаружено, что человеческая моча уменьшает трение при волочении проволоки настолько эффективно, что ее применение дает возможность легко изготавливать твердую стальную проволоку. Было установлено, что несвежее пиво также является хорошей смазкой, уменьшающей трение. Современные аналитические средства вроде хромотографии в настоящее время используются для анализа металлов, найденных в ходе археологических раскопок, для выяснения, использовалась ли органика (органические вещества) в качестве смазочных средств при волочении проволокии

Начальные этапы современной техники изготовления проволоки

Механизмы, приводимые в действие паром, внедрялись в практику медленно и постепенно. Соответственно, и ручные, и приводимые в действие энергией движущейся воды устройства широко использовались в XIX веке. В США производство проволоки началось только после Американской революции, когда оказалось невозможным получать проволоку из Англии. К 1834 году в США работали только три предприятия с годовым объемом производства 15 тонн. В XIX веке потребность в проволоке существенно возросла. После изобретения в 1820 году телеграфа потребовалось большое количество медных проводов для передачи сигналов по линиям телеграфной связи. Изобретение телефона в 1876 году стало еще одной причиной рывка в развитии производства проводов. В ранних телеграфных и телефонных линиях использовались железные провода. Затем медь вытеснила железо, поскольку обеспечивала существенное увеличение электропроводности, но только провода из меди, изготовленные волочением с наклепом, могли быть подвешены между столбами без провисания или обрывов. В это время полностью отожженная медь имела недостаточную прочность на разрыв для использования таким образом. Последующая разработка проводов в виде витой пары не только обеспечила уменьшение помех и потерь в линии, но и привела к удвоению необходимого количества меди. Об изготовлении волочильных досок до начала XIX века мало что известно. Бульшая часть этих приспособлений изготавливалась из железа литьем. Фактически железные волочильные доски, подобные представленной на рис. 5, использовались еще и в начале XX века. Отверстия в них имели такую же форму и размеры, как и в современных волочильных фильерах. В США приблизительно в 1870 г. начали в промышленных масштабах применять фильеры с алмазами, а в 1928 г. — и с карбидом. Джон Рэблинг стал в США национальной знаменитостью благодаря полученным им многочисленным патентам на свои изобретения, разработку стальных канатов и строительство многих подвесных мостов, включая Бруклинский. Он был связан с компанией в Dollar Bay, производившей провода и кабели из меди. На рис. 6 представлена фотография, сделанная на этом заводе в начале XX столетия. В те времена хорошему качеству поверхности уделялось гораздо меньше внимания, чем в современном производстве проволоки.

Рис. 5. Железная волочильная доска, применявшаяся в первой половине ХХ в. (в нижней части рисунка — силиконовый оттиск волочильного отверстия, профиль отверстия аналогичен используемому в современных фильерах)

Непрерывное изготовление прутков из меди: история

До конца XX века литые заготовки для изготовления проволоки были основной формой очищенных медных отливок, которые производили из катодов, получаемых на очистительных установках. Электролитическая технически чистая медь (ЕТР) была основным металлом, использовавшимся для изготовления этих литых заготовок. Обычная установка для процесса литья содержала горизонтальный поворотный стол или круг с многочисленными открытыми литейными лотками, расположенными по касательной к окружности. Разливка меди осуществлялась без остановки круга. Получение плоской поверхности отливки обеспечивалось регулировкой содержания кислорода, что, в свою очередь, влияло на плотность отливки благодаря взаимодействию газа с металлом. Полученные таким образом отливки, предназначенные для последующей прокатки и вытягивания проволоки, имели вес около 100 кг, их концы имели конусную или остроконечную форму. Иногда (при необходимости) опорная поверхность очищалась от включений окислов меди. Заготовки подвергались горячей прокатке в воздушной атмосфере для завершения процесса изготовления катанки. После протравливания катанки в ванне с серной кислотой концы бунтов соединялись с помощью контактной сварки для получения больших длин катанки. К основным проблемам обеспечения требуемого качества катанки, присущим этому технологическому процессу, относятся: многочисленные повреждения мест сварки, множественные загрязнения частицами стали во время горячей прокатки, малая длина бунтов, макроликвация по всей длине бунта. Ликвация (от лат. liquatio — разжижение, плавление) в металлургии — сегрегация, неоднородность химического состава сплава, возникающая при его кристаллизации. Кроме того, имеет место различная степень отжига меди от начала до конца бунта вследствие различия температур во время горячей прокатки. Значимость этих проблем существенно снизилась после изобретения процесса непрерывного литья. Краткая хронология истории непрерывного литья и основные события, связанные с изготовлением медной катанки, представлены в таблице 2.

Таблица 2. Историческая хронология промышленного
непрерывного литья меди

Тип	Авторство	Год
Основная техника
Ременно-приводные установки	Лайман	1882
	Дэниэлс	1886
	Проперци	1948
	Риджамонти	1953
Двухременные установки	Хэйзелет	1948
	Хантер Дуглас	1951
Осциллирующий процесс плавки	Юнгханс	1933
	Тиссманн	1950
Производство медных заготовок
Первая американская ременно-приводная установка	W. E./S.W совместно c Properzi Caster	1963
Первая установка вертикального разлива	Outokumpu	1969
Первая наклонная система	G.E.	1970
Первая двухременная система	Controid	1974
Ограничения ASTM на примеси	ASTM	1983

В конце XIX столетия делались многочисленные попытки производить цветные и черные металлы методом непрерывного литья. Бульшая часть этих попыток окончилась неудачей из-за чрезмерного трения скольжения между начальной затвердевшей поверхностью слитка и поверхностью формы, что приводило к разрыву и вытеканию расплавленного металла на эту поверхность. Относительное перемещение этих двух компонентов было устранено в 1882 г. Был разработан процесс непрерывной плавки с помощью ремня, который располагался в канавке, сделанной в боковой поверхности вращающегося круга. В 1948 г. первый промышленный процесс был разработан Проперци для свинца и цинка, и теперь он известен как процесс «круг – привод» («wheel and belt»). Одна из модификаций этого процесса была успешно внедрена в 1963 г. на дочернем предприятии компании Western Electric. В течение нескольких следующих десятилетий для производства меди были разработаны технические дополнения к этому процессу. К ним относятся: двухременная литейная машина Controid, система Southwire c пятью вращающимися литейными кругами (SCR), конструкция Эссекса с тремя литейными кругами, в которой используется сифонная труба для подачи расплавленного металла, и две литейные установки типа Upcast компаний Outokumpu и Rautomead для производства отливок, не содержащих кислород. Почти все заготовки для изготовления меди ETP производятся в ходе непрерывного процесса, включающего следующие стадии: загрузка, плавка, литье, горячая прокатка, удаление внешнего слоя, травление для удаления кислородной поверхностной окалины, индукционный контроль готового прутка, натяжение и смотка в бунт. Вследствие низкой скорости литья бескислородной меди, при котором происходит однонаправленное затвердевание, горячая прокатка не может осуществляться в ходе общего непрерывного процесса.

Принципы металлургии

Затвердевание

В основе промышленного производства заготовок из чистой электролитической меди ЕТР лежат принципы химических реакций «газ – металл» в расплавленной меди. Когда медь переходит из жидкого состояния в твердое, происходит усадка 4,1%. Если этот факт игнорировать, весьма вероятно образование в слитке больших пустот и макропор. Для предотвращения этой усадки в металл вводится кислород, который вступает в реакцию с водородом и серой. При этом образуется пар и диоксид серы в газообразной форме. Источником как водорода, так и серы может быть катод, в который они могут попадать из электролита или из газов, образующихся в горне. Пар и диоксид серы остаются в слитке, образуя там внутренние пустоты. Следовательно, плотность слитка после литья меньше, чем плотность кованой меди. Если пустоты имеют небольшие размеры и распределены однородно, они могут быть ликвидированы примерно за два прохода через прокатную установку.

Посторонние включения

До середины XX века было опубликовано много результатов исследований влияния остаточных примесей (остаточного загрязнения) на качество высокочистой меди. Посторонние включения могут оказывать отрицательное воздействие на медь, снижая электропроводность и величину удлинения спирали (SEN) из отожженной проволоки, увеличивая необходимое время и температуру отжига, уменьшая эластичную пружинящую способность и способность принимать нужную форму [9]. Некоторые из этих элементов могут также вызывать появление трещин и увеличивать хрупкость. В общем, Se, Te, Pb и S являются наиболее вредными элементами при производстве высокочистой меди. В таблице 3 даны сведения о результатах воздействия каждого из 11 наиболее распространенных элементов на такие характеристики чистой меди, как температура отжига, коэффициент удлинения спирали и электрическое сопротивление, в случае, когда каждый из этих элементов добавляется в медь по отдельности [9].

Таблица 3. Влияние примесей

Необходимо заметить, что если прогнозируемые свойства промышленной меди ЕТР основаны на химическом анализе, проявление отдельных элементов не всегда совпадает с результатами измерений характеристик готовой проволоки. Причиной этих отклонений являются два фактора. Во-первых, некоторые примеси могут вступать друг с другом в химическую реакцию, как, например, свинец и сера, образуя нерастворимые интерметаллические соединения. Во-вторых, что более важно, взаимодействие многих твердотельных примесей с кислородом приводит к образованию нерастворимых оксидов металлов. Максимальное влияние на поведение и свойства меди примеси оказывают тогда, когда они находятся в меди в состоянии твердого раствора. Часто полезным альтернативным методом прогнозирования поведения меди является использование уравнений регрессии применительно к химическому анализу. Одно из таких уравнений имеет следующий вид:

RF = 34,7 + 0,25Pb + 2,73Bi + 2,18Sb + 4,62Te + 0,88Ni + 028Fe,

где содержание примесей дано в ppm, RF — твердость F по Рокуэллу (определяется вдавливанием конического наконечника) для исходной литой заготовки. Для испытания заготовка вначале подвергается холодной прокатке до диаметра, составляющего 30% от начальной величины, с последующим отжигом в течение 15 минут в ванне с постоянной температурой 275 °C до начала измерений твердости. Если число твердости F менее 60, то медь классифицируется как слабо отожженная.

Кислород

Как отмечено в предыдущем разделе, введение кислорода в расплав связано с необходимостью регулирования пористости в выплавленной заготовке ЕТР посредством управляемой во время литья и отверждения усадке. Поскольку кислород является весьма эффективным средством удаления остаточных примесей, бульшая часть их вредных проявлений может быть устранена. В результате взаимодействия между кислородом и другими элементами можно улучшить проводимость, увеличить степень отжига и способность к формовке [10]. Например, на рис. 7 показановлияние кислорода на электрическую проводимость некоторых сортов меди в отожженном состоянии.

Рис. 7. Влияние наличия кислорода на электропроводность отожженной меди

Для коммерческой проволоки с чистотой четыре девятки (99,99%) начальная концентрация кислорода 200 ppm вызывает увеличение проводимости вследствие эффекта очищения. После завершения вышеупомянутой реакции в твердотельном состоянии проводимость уменьшается линейно вследствие увеличения объема фракций оксидов меди. На рис. 7 также видно, что проводимость меди OF и ETP примерно одинакова. Медь ЕТР, производимая в настоящее время непрерывным литьем, изготавливается, по большей части, с содержанием кислорода в диапазоне от 125 до 500 ppm. При более низком содержании кислорода возрастает склонность к появлению трещин при высоких температурах из-за повышения хрупкости вследствие недостаточной связи кислорода и водорода. Если содержание кислорода выходит за границы указанного диапазона, происходит увеличение содержания равновесных оксидов меди. Следовательно, общая вязкость проволоки уменьшается, и вероятность возникновения трещин из-за повышения хрупкости во время волочения возрастает.

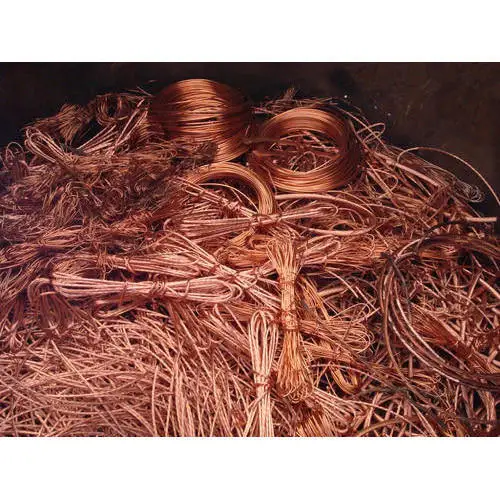

Скрап

Медные заготовки высшей чистоты обычно используются для изготовления обмоточных проводов, к которым предъявляются наиболее жесткие требования. Следовательно, для такого специфического применения рекомендуются высокочистые электролитически очищенные катоды. Разнообразные составы, связанные с некоторыми промышленными сортами ETP, OF и сортами очищенной в пламени меди (FRTP), представлены в таблице 4. В последнее десятилетие для менее критических областей применения (например, провода для строительства) медная проволока изготавливалась из медных отходов (скрап) [11]. Предполагая, что для уменьшения содержания общего содержания примесей используется некий вид очищения в огне, возможно в этом случае получить электропроводность 101% IACS. Процентная проводимость медного образца проволоки (%IACS) была рассчитана делением сопротивления медного стандарта (International Annealed Copper Standard) на сопротивление образца при 20 °C. При расчетах можно использовать сопротивление объема или массы. Литейная заготовка, которая была изготовлена с использованием очистки в пламени на заводе La Farga Lacambra в Испании, была раздроблена на стержневой мельнице и затем переработана в проволоку отрезками большой длины c использованием многопроходных волочильных установок.

Таблица 4. Химический состав коммерческих сортов меди ETP, OF и FRTP

Улучшение качества заготовок для изготовления проволоки

В последние десятилетия происходило постоянное улучшение качества медных заготовок для изготовления проволоки, обусловленное, кроме прочего, успешным внедрением методов статистического контроля процесса производства, Six Sigma («шесть сигма») и Lean Manufacturing (наклонная линия производства). Отметим несколько успешных разработок, относящихся к недавнему прошлому.

Неразрушающий контроль с помощью вихревых токов

Почти в каждой линии непрерывного литья заготовок применяются электромагнитные методы автоматического контроля (с использованием вихревых токов) качества поверхности заготовки после горячей прокатки. В некоторых системах контроля для выявления трещин, возникающих при высокой температуре, используется катушка, через которую проходит горячая заготовка внутри прокатной установки. Для обеспечения повышенной чувствительности коэффициенты заполнения должны быть не менее 60%. Этот бесконтактный, неразрушающий метод успешно применяется при высоких скоростях работы прокатного оборудования. Смачивающие устройства обычно необходимы для предотвращения возникновения избыточного шума и вибраций. В стандарте ASTM даны рекомендации по практическому применению этого метода. При предположении, что дефекты располагаются вблизи поверхности, оборудование контроля позволяет обнаруживать расслоение, трещины и посторонние включения.

Удаление окалины

В результате воздействия на нагретую заготовку атмосферы на ее внешней поверхности очень быстро образуется тонкий слой окалины (оксид, содержащий двухвалентную медь) толщиной около 100 000 Е (104 нм). Так как адгезия окалины к основному металлу при температуре около 800 °C весьма слабая, ее отделение осуществляется без труда. Поэтому в линиях непрерывного плавления меди используются насосы высокого давления на входе в установку чернового проката для распыления прокатной эмульсии на горячую движущуюся отливку. Несмотря на то, что почти 90% окалины легко может быть удалено под воздействием эмульсии, распыляемой под большим давлением, для обеспечения высокого качества катанки необходима дополнительная очистка. В некоторых больших линиях непрерывной разливки, которые работают в комплексе с установками для очистки меди, в оборудовании горячей прокатки все еще используется водный раствор серной кислоты и водный раствор для травления. С другой стороны, в большей части линий непрерывной плавки и разливки меди движущаяся горячая отливка помещается в водный раствор спирта. Спирт испаряется при высокой температуре, при этом образуются водород и угарный газ. Эти газы вступают в реакцию с окалиной из оксида меди на поверхности отливки, при этом образуется тонкий поверхностный слой меди. Схематическое представление методов воздействия на заготовку серной кислотой или спиртом для химического удаления или уменьшения толщины окалины дано на рис. 8. Если процесс уменьшения толщины окалины не доведен до конца, на субслое оксидов меди образуется тонкий слой меди. Время реакции, необходимое для уменьшения толщины слоя окалины на 5000 Е (500 нм), составляет несколько секунд. Хотя другие органические компаунды могут формировать газы, уменьшающие толщину слоя окалины, изопропиловый спирт (IPA) является наиболее эффективным органическим веществом, применяемым при производстве медной проволоки.

Рис. 8. Удаление поверхностных слоев окислов на катанке травлением в кислоте или с помощью спирта

Контроль поверхностных оксидов и мелких фракций

Слои окалины на поверхности меди являются высокоабразивными и могут приводить к образованию на ней мелких твердых включений, к износу волочильных фильер, плохой паяемости, частым обрывам проволоки и плохой адгезии эмали с голым медным проводником. Толщина окислов однои двухвалентной меди количественно определяется методом электролитического уменьшения толщины с помощью постоянного тока [7, 13, 14]. Когда методом литья впервые была получена заготовка для изготовления катанки, типовые величины толщины оксидной окалины лежали в диапазоне от 6000 до 8000 Е. В настоящее время бульшая часть производителей катанки способна изготавливать продукцию с толщиной пленки окислов менее чем 300 Е (30 нм). Мелкие фракции меди можно обнаружить на заготовке после горячего проката методом гравиметрического анализа. После проведения испытаний нескольких различных образцов на кручение, выпавшие включения удаляются с помощью ультразвуковой вибрации и затем взвешиваются после просушки. Соотношение между весом включений и поверхностных окислов имеет следующий вид:

Wf /Wr×16^-6 =8.73+0.493×SO,

где Wf — вес включений, Wr — вес заготовки, SO — толщина пленки в ангстремах. Так как оксидная окалина на заготовке после травления удаляется химическим способом, количество остаточных включений часто меньше, чем при очищении заготовки спиртом

Прогнозирование и технологии будущего

Возможно, что последнее десятилетие было периодом самого большого числа изменений в производстве катанки, проводов и кабелей по сравнению с любым другим периодом его развития со времен древности. В таблице 5 дан перечень важных событий, связанных с медью и волочением, относящихся к истории в целом.

Таблица 5. Хронология событий в истории человечества, связанных с медью и изготовлением проволоки

Годы	Событие
До нашей эры
8000-9000	Открытие человеком самородной меди
~5000	Начало истории изготовления проволоки
~4600	Изготовлены образцы проволоки (найдены в 1901 г. н. э.)
4700-3800	Изготовлена бронза сплавлением меди и олова
4000	Египтяне выковали проволоку из тонкого металлического листа и протянули ее через отверстие
3500	Медная проволока изготовлена в Египте
2900	Изготовлена проволока сплавлением кованых коротких кусков проволоки
2750	Ожерелье фараона из Денбараба изготовлено из овальных золотых пластин, соединенных цепочкой из золотой проволоки
2200	Проволока изготовлена в Китае
2000	Проволока изготовлена в Индии
1544	Одежда, тканая из металлических нитей весом 36 фунтов, найдена в могиле римского императора Онориса
~1490	В «Исходе» (39:3) описано изготовление проволоки из тонких металлических пластин с помощью молотка
1400	Греки начали использовать железо
1000	Бронзовую проволоку начали делать в Шотландии (найдена при раскопках в 1879 г. )
800	Канат из бронзовой проволоки найден в Нивеях (образец сейчас находится в Британском музее)
500	Изготовлен канат из бронзовой проволоки. Найден при раскопках Помпеи
400	В Китае начали изготавливать канаты из проволоки
Наша эра
79	Разрушение Помпеи (в музее Неаполя сейчас находится образец проволоки диаметром 0,314 дюйма и длиной 15 футов)
300-400	Изготовлена примитивная фильера для протяжки проволоки во Франции
700	Изготовление гвоздей начато в Бельгии
700-800	Викинги в Норвегии использовали фильеры (предполагается)
VI-X век	Венецианцы и итальянцы использовали волочильные доски для изготовления проволоки
1000-1100	Теофилус дал описание волочильной доски
1260	Проволока изготовлена в Европе методом холодного волочения
1300	Введено понятие поврежденной поверхности
1350	Рудольф из Нюремберга использует водно-колесный механизм для изготовления проволоки
1370	Ковка проволоки все еще используется в Нюремберге
1486	Леонардо да Винчи (?) спроектировал прокатный станок
1540	В «Пиротехнике» Вануччо Бирингуджио дан чертеж проволочного стана
1556	Георгиус Агрикола в книге «De Re Metallica» описал добычу меди
1564	Волочильная установка этого времени демонстрируется в музее Клюни, в Париже
1600	Йохан из Альтены (Германия) начал волочение стальной проволоки
1624	Волочение проволоки начато в Швеции
1650	Впервые в Америке изготовлена проволока; высокоуглеродистая проволока изготовлена волочением в Германии
1726	Изобретен плоский провод для одежды (в Швеции)
1728	Катанка изготовлена с помощью рифленого ролика во Франции
1754	Англичанин Генри Корт строит первый прокатный стан для железа
1775	Первый завод для производства проволоки в г. Норвич, шт. Коннектикут
1820	Морзе изобрел телеграф, в Филадельфии открыта фирма по изготовлению шляп на витках проволоки
1821	За год в США изготовлено 250 тонн проволоки
1834	Три завода по изготовлению проволоки открыты в США с производительностью 15 тонн в год
1840	Реблинг изготавливает первый канат из проволок в США
1855	Браун и Шарп предложили систему калибров
1858	Американский стандарт калибров проволоки, предложенный Брауном и Шарпом, принят Ассоциацией производителей латуни
1863	Сорби применил микроскоп для исследования металлов; Бессмер опробовал способ непрерывного литья заготовок
1867	Реблинг начинает строительство Бруклинского моста
1886	Во Франции открыты карбиды и предложены методы их получения
1889	Запатентовано покрытие стали медью
1908	Кулидж из G. E. проводит лабораторные испытания установки по волочению проволоки из вольфрама
1928	Фильеры из карбида начали применяться в США для волочения
1930	Основана Ассоциация производителей проводов
1948	Описание характеристик отожженной меди представлено компанией Cook Engineering
1965	Справочник по стальным проводам выпущен Ассоциацией производителей проводов и кабелей (WAI)

Производство проводов и кабелей

Объединения, поглощения и приобретения производящих компаний будут продолжаться, приводя к все большему сокращению объемов производства. Глобализация не ослабеет, она будет распространяться на Азию и сохранять темпы распространения в Северной Америке. Во многих исследованиях прогнозируется постоянное снижение потребностей на рынке проводов для строительства и кабелей. Дешевый импорт проводов приведет к торговому дефициту изолированных проводов в США.

Технология

Затраты на исследования и разработки, как часть прибыли, снижаются в течение нескольких лет, и вероятно, эта тенденция сохранится и в будущем. Как следствие, будет ощущаться нехватка ученых и студентов, подготовленных к работе в кабельной промышленности. Однако нет оснований считать, что это приведет к заметным переменам. Одновременно с перемещением производства в страны Азии, поставки продукции откуда идут по более низким ценам, будет наблюдаться и исход в этом же направлении технических талантов. Бульшая часть азиатских стран вкладывает деньги и ресурсы в инфраструктуры своих локальных университетов, которые затем будут узурпировать технологии, разработанные в США. Дальнейшее совершенствование производства будет продолжаться как следствие акцентированного внимания к разработкам нового технологического оборудования. Компьютерное моделирование является очень полезным инструментом, который доступен уже на протяжении некоторого времени, однако оно с трудом находит себе применение в этой отрасли промышленности.

Альтернативные материалы

Несколько лет назад высокочистый алюминий начали рассматривать в качестве замены медных сверхпроводников, работающих при криогенных температурах. Однако в ближайшем будущем такая замена маловероятна. С другой стороны, значительный коммерческий интерес проявляется к оптическим кабелям. Использование меди в телекоммуникационных применениях за последние несколько десятилетий уменьшилось. Оптические волокна успешно применяются как в протяженных сетях, так и в коротких линиях передачи. В настоящее время оптическое волокно интенсивно внедряется в линиях абонентского доступа в сетях телефонной связи, в частности, в линиях, соединяющих локальные станции с распределительными узлами, расположенными в непосредственной близости к абоненту. Установка оптических кабелей для этих целей будет существенно интенсифицироваться. Например, затраты компании Verizon Communications (США) на замену медных кабелей в ее телефонной сети составляют приблизительно $23 млрд, что дает компании возможность предоставлять абонентам доступ к кабельному телевидению и высокоскоростному Интернету. И реализация этого проекта под названием FIOS будет продолжена. Другая известная компания — American Telephone and Telegraph (AT&T Corp.) — модернизирует свою сеть, прокладывая оптические кабели до границ большинства зон, где сосредоточены жилые здания, но до абонентов сигналы будут передаваться по существующим медным линиям.

Производство заготовок для изготовления катанки

Похоже, что литейное производство в Северной Америке больше не расширяется. При этом в Китае и Индии продолжается установка нескольких новых систем. Определенные долгосрочные перспективы развития этого рынка открываются в Африке, где почасовая оплата труда низкая. С точки зрения развития технологии, задачи по повышению качества поверхности проволоки будут оставаться в центре внимания, в том числе — уменьшение количества посторонних включений и минимизация поверхностных оксидов. Приоритет будут иметь работы по совершенствованию методов неразрушающего контроля. В итоге должен быть разработан такой метод, который позволял бы осуществлять непрерывный мониторинг макропор в центре заготовки. И ультразвуковые, и электромагнитные акустические преобразователи хорошо работают в лабораторных экспериментах и, следовательно, перспективны с точки зрения применения в будущем.

Медная проволока

Улучшение качества поверхности будет достигнуто как следствие повышения требований к качеству высокоскоростной передачи сигналов речи и данных. Методы неразрушающего контроля будут использоваться более часто в процессе производства проволоки, в том числе и при производстве проволоки, имеющей небольшой диаметр. Будут повышаться требования к пластичности материала исходной заготовки и продолжатся усилия по достижению «нулевого» уровня дефектов. Особое значение будет уделяться гармонизации стандартов и технических требований как результат растущей глобализации в промышленности. В настоящее время весьма жесткие требования предъявляются к проводам для обмоток импульсных магнитов в отношении обеспечения упругого последействия, хороших свойств формования обмоток и высокой электропроводности. Кроме того, могут повыситься требования к величине минимальной прочности на разрыв, связанной со способностью проволоки к формованию и необходимостью предотвращения избыточного натяжения проволоки при высокоскоростном формировании обмотки. Автомобильная промышленность десятилетиями проявляет заинтересованность в применении проводов уменьшенного диаметра для снижения веса машин. В будущем можно ожидать, что именно такие провода и будут производиться. Несколько комментариев, касающихся использования медной проволоки с чистотой четыре девятки для изготовления проводов для промышленного применения. Несмотря на то, что изготавливается медь с чистотой шесть девяток, правда, в небольших количествах, ее стоимость крайне высока и, вероятно, в ней нет нужды, если речь идет о большинстве стандартных областей применения, таких как электромагниты, провода и кабели для строительства и телекоммуникаций. Более того, электропроводность обоих материалов практически одинакова при той же самой температуре. Главным преимуществом материала очень высокой чистоты является повышенная электропроводность при криогенных температурах. Следовательно, маловероятно, что стандарты для меди будут распространены за пределы минимального значения тока 101% IACS. И наконец, уместно заметить, что сейчас в производстве проводов и кабелей наблюдается значительный спад, но оптимистические ожидания в отношении ближайшего будущего имеют реальные основания.

Примечание. Впервые этот материал был представлен в виде доклада на 77-й ежегодной конференции WAI (WAI’s 77th Annual Convention), г. Кливлэнд, штат Огайо, США, в мае 2007 г., затем в журнале Wire Journal International, в июне 2007 г.: Horace Pops. «Processing of wire from antiquity to the future»

Литература

1. Carroll D. L. American Journal of Archaeology. 1972. 76 (3).
2. Ogden J. Jewelry of the Ancient World. New York, Rizzoli International Publications, 1982.
3. Williams C. R. Gold and Silver Jewelry and Related Objects. New York: The New York Historical Society, 1924.
4. Lewis K. B. Wire and Wire Products. 1942. 17 (1).
5. Salter R. The Metallurgy of Archaeological Wire: a Tool for the Modern Metallurgist // Wire Journal International. August 2006.
6. Butts A. Copper. Reinhold Publishing Company. New York, 1954.
7. Non Ferrous Wire Handbook, Vol. 3. Wire association International. 1995. 1–5.
8. Philips A. J. The Separation of Gases from Molten Metals. Trans. Am. Inst. Mining Met Engrs, 171, 1947.
9. Pops H. Copper Rod Requirements for Magnet Wire // Wire Journal International. 1987. May.
10. Pops H., Holloman J. Effects of Oxygen Concentration on Recrystallization Behavior of Copper Wire // Wire Journal International. 1994. May.
11. Guixa O., Garcia M. Futher Steps in Copper Scrap refining and Subsequent CCR Copper Rod Production. Wire Association Technical Conference, Stresa, 1997.
12. ASTM Standard Practice E1606. The electromagnetic (Eddy — Current) Examination of Copper Redraw Rod for Electrical Purposes.
13. Pops H., Henessy D. The Role of Surface Oxide and its Measurement in the Copper Wire Industry // Wire Journal International. 1997. March.
14. Baker G., Pops H. Analysis and Automation of Copper Surface Oxide Measurements // Wire Journal International. 1999. February.
15. Smith C. S., Gnudi M. T. The Pirotechnia of Vannocio Biringucchio. New York: The American Institute of Mining and Metallurgical Engineers, 1942.
16. Pops H. Metallurgy and Technology of Copper Electrical Conductor Wires / Metallurgy, Processing and application of Metal Wires, edited by H. Paris and D. Kim. The Minerals, Metals and Materials Society, 1996.
17. Pops H., Baker G. Formulation, analysis and measurement of fines. Wire Association International’s 78th Annual Convention. Pittsburgh, Pennsylvania, USA. June 2008.

Отличия проволоки разных производителей

Главная — Статьи и видео — Полезные советы — Отличия проволоки разных производителей

Добавлено: 18. 03.2016     Artistic Wire, проволока, wire wrap, Beadsmith, silver-filled, силверфилд, gold-filled, голдфилд, работа с проволокой, Efco, Wire Wrap, Rayher

Мы хотим рассказать Вам об особенностях и различиях покрытия проволоки для рукоделия у разных производителей Rayher, EFCO, Knorr Prandell, Beadsmith и Artistic wire. Нас часто спрашивают, например, о том, темнеет ли проволока, можно ли ее паять, а также чем отличается американская проволока от немецкой. В этой статье мы постарались ответить на эти и другие Ваши вопросы.

Сводная таблица проволоки разных производителей

*Гальваническое покрытие  – это тончайший слой золота или серебра толщиной всего в несколько микрон. Это наиболее распространенный вид металлического покрытия в рукоделии, в силу его дешевизны и несложной технологии нанесения. Часто такая проволока у иностранных производителей маркируется, как «gold plated» или «silver plated». Электрогальваническое покрытие наносится способом гальванизации. При этом на один металл (в случае с проволокой, на медную проволоку) наносится тонкий слой другого металла (чаще всего, серебра или золота). Это также называется посеребрением или позолотой.

**Способ наполнения золотом или серебром, известный также, как способ накатки золота или серебра используется уже более 30 лет и заключается в нанесении золота или серебра на латунный сердечник под высоким давлением и при высокой температуре. При этом количество золота или серебра в общем объеме изделия не менее 1/20 части. В отличие от гальванического способа нанесения, который применяется для недорогой проволоки, проволока с маркировкой «gold filled» или «silver filled» сохраняет свое покрытие от 5 до 30 лет при ежедневной носке. В США качество такой проволоки определено жесткими стандартами и регулируется Комиссией по торговле США.

***Некоторые виды цветной проволоки Artistic wire содержат в покрытии частички серебра, что придает проволоке дополнительный блеск и сияние. На такой проволоке есть специальная маркировка о содержании в ней серебра.

****Способность или неспособность проволоки к патинированию, а также наличие или отсутствие защитного покрытия не гарантируется производителями и нашим магазином. Некоторые партии или отдельные виды проволок могут быть устойчивыми к некоторым видам патинирования или иметь защитное покрытие. Если Вы столкнулись с этим, рекомендуем Вам попробовать иной способ патинирования или зачистить проволоку перед работой: прокалить горелкой, а затем обработать наждачной бумагой.

А теперь, подробнее расскажем, о каждом виде проволоке.

Медная и латунная проволока Rayher и EFCO

Медная и латунная проволока немецких производителей (Rayher и EFCO), а также промышленная проволока производства России идет без защитного лакового покрытия и может патинироваться без предварительной очистки проволоки от лакового покрытия. Со временем изделия из такой проволоки естественным образом окисляются и темнеют. Медь приобретает красно-коричневый оттенок, а латунь – зеленоватый. Если Вы хотите сохранить первоначальный цвет меди и латуни, то изделие дополнительно можно покрыть лаком типа «цапон». Но имейте ввиду, что лак может скапливаться в стыках. Лучше используйте природную особенность меди и латуни со временем темнеть. Продумайте заранее, как будет выглядеть Ваше готовое изделие из этих материалов. Хранить украшения из медной или латунной проволоки лучше всего в закрытом пакете, чтобы не было контакта с воздухом.

Посеребренная и позолоченная проволока Rayher, EFCO и Knorr Prandell

В основе посеребренной или позолоченной проволоки немецких производителей (Rayher, EFCO и Knorr Prandell) – медный сердечник, т.е. медная проволока. Серебряное или золотое покрытие наносится на медную проволоку методом гальванизации. Особенность метода нанесения в том, что слой наносится очень тонким слоем. Такая проволока со временем может темнеть за счет потемнения внутреннего медного сердечника (медь темнеет под воздействием окружающей среды – окисляется). У отдельных людей данная проволока может почернеть за считанные часы носки – это особенность кожи (выяснено опытным путем). Медь темнеет при потоотделении и воздействии серы (из внешней среды или косметики). Это естественный процесс. Если Вы хотите сохранить первоначальный цвет, то изделие дополнительно можно покрыть лаком типа «цапон». Но имейте ввиду, что лак может скапливаться в стыках. Поэтому лучше всего из такой проволоки делать украшения, которые не будут постоянно соприкасаться с кожей. Хранить украшения из посеребренной и позолоченной проволоки лучше всего в закрытом пакете, чтобы не было контакта с воздухом.

В основе цветной проволоки немецких производителей (Rayher и EFCO) – медный сердечник, т.е. медная проволока. На нее уже наносится нужное цветное покрытие. Такая проволока не темнеет, но требует аккуратности при работе с ней. Цветная проволока Rayher и EFCO качественнее китайских аналогов и при бережном обращении покрытие не трескается и не облазит. Рекомендуем использовать специальные инструменты с пластиковыми насадками или свой обычный инструмент с защитными термоусадочными насадками, которые продаются в виде резиновых трубочек. Соблюдая эти нехитрые приемы, Вы создадите прекрасное украшение из цветной проволоки!

Цветная проволока Beadsmith и Artistic wire

Цветная проволока американских производителей Beadsmith и Artistic wire имеет специальное защитное лаковое покрытие. Сами производители называют его «нетемнеющим покрытием» (и маркируют свою проволоку «non-tarnish»). Проволока производителей Beadsmith и Artistic wire серебряного, золотого, латунного, бронзового, стального и медного цвета также относится к цветной проволоке. Вся проволока имеет медный сердечник. Некоторые виды цветной проволоки Artistic wire содержат в покрытии частички серебра, что придает проволоке дополнительный блеск и сияние. На такой проволоке есть специальная маркировка о содержании в ней серебра.

Благодаря сияющему покрытию изделия из проволоки американских производителей не темнеют со временем. Покрытие достаточно прочное и пластичное, оно выдерживает разные нагрузки, ее можно даже аккуратно отбивать молотком. Именно поэтому данная проволока прекрасно подойдет для изготовления швенз, застежек, соединительных колечек и другой фурнитуры ручной работы, а также для плетения в кольчужных техниках и для создания украшений Wirewrap.

Рекомендуем использовать специальные инструменты с пластиковыми насадками или свой обычный инструмент с защитными термоусадочными насадками, которые продаются в виде резиновых трубочек.

Наполненная серебром и золотом проволока silver-filled и gold-filled Beadsmith (США)

Проволока, наполненное золотом и серебром, — это проволока ювелирного качества. Способ наполнения золотом или серебром, известный также как способ накатки золота или серебра используется уже более 30 лет и заключается в нанесении золота или серебра на латунный сердечник под высоким давлением и при высокой температуре. При этом количество золота или серебра в общем объеме изделия не менее 1/20 части. В отличие от гальванического способа нанесения, который применяется для недорогой проволоки, проволока с маркировкой «gold filled» или «silver filled» сохраняет свое покрытие от 5 до 30 лет при ежедневной носке. В США качество такой проволоки определено жесткими стандартами и регулируется Комиссией по торговле США.

Ювелирная проволока silver-filled и gold-filled подходит для создания элитной дорогой бижутерии. Украшения и фурнитура из наполненного серебра и золота сохраняет свой внешний вид годами.

Это основное, что нужно знать о проволоке для рукоделия перед покупкой и ее использование. Возможно, Вы все это итак знали, но надеемся, что собранное в одном месте информация Вам пригодится.

Приятного Вам творчества, милые рукодельницы и дорогие мастера!

Также Вас могут заинтересовать следующие товары, которые Вам пригодятся при работе с проволокой: круглогубцы, бокорезы, еще инструменты для проволоки, листовой металл, все для пайки металла, ювелирный цемент и все для работы с ним.

P.S. Если Вы хотите научиться делать Hand-made украшения сами, записывайтесь на наши мастер-классы

Следи за нашей группой в Instagramm и получи еще больше вдохновения @arabeska96.ru

А когда будут готовы Ваши новые работы, то не забывайте дополнять свое собственное портфолио украшений у нас на Фотофоруме. Сюда же заглядывайте и за порцией вдохновения, ставьте ♥ и общайтесь с единомышленниками!

Copyright 2016 © Arabeska96.ru — интернет-магазин бусин и фурнитуры для бижутерии в Екатеринбурге. Все права защищены. Доставка по всей России.

При цитировании и использовании любых материалов активная ссылка на сайт arabeska96.ru обязательна.

характеристики, фото и отзывы покупателей

149.37 ₽Перейти в магазин

Товар больше не продаётся, посмотрите похожие

Ссылка скопирована, поделитесь ею

Или отправьте через соцсети

Данный товар больше не продаётся, но есть аналогичные и похожие

Цена выросла на 4.76 ₽

Дороже средней, незначительно

Надёжность продавца – 72%

Выше среднего, можно покупать, Yaelectronic Company’s store

• На площадке более 9 лет
• Высокий общий рейтинг (6984)
• Покупатели довольны общением
• Товары соответствуют описанию
• Может медлить при отправке товара
• 6. 7% покупателей остались недовольны
  за последние 3 месяца

Цены у других продавцов от 14.26 ₽

187.39 ₽

6 шт., медная эмалированная проволока 0,1 мм

1оценка

0заказов

Надежность – 100%

Продавец MoreSuns CustomElectronic Product Store

В магазинПерейти в магазин

439.27 ₽

Образец cltgxdd: 0,1 мм * 1000 м/ПК, длина, стандартная медная проволока/медная линия/эмалированная медная проволока

1оценка

7заказов

Надежность – 100%

Продавец Since 2010 Store

В магазинПерейти в магазин

291.26 ₽

5 шт. эмалированная проволока, медная обмоточная проволока 0,1 мм, эмалированная ремонтная проволока длиной 15 м

0оценок

0заказов

Надежность – 89%

Продавец Tools Center Store

В магазинПерейти в магазин

Найдено 40 похожих товаров

55. 67 ₽

Эмалированная медная проволока 0,1 мм, медная обмотка, соединительная проволока для промышленного ремонта дома, пайки, обслуживания, длина 11,5 метров

0

0

Надёжность продавца 68%

16.29 – 74.68 ₽

Медная паяльная проволока 0,1 мм, соединительная проволока для печатной платы, соединительная линия для технического обслуживания компьютера, инструменты для ремонта печатных плат

0

1

Надёжность продавца 89%

122.21 ₽

Медная паяльная проволока 0,1 мм, соединительная линия для технического обслуживания, мобильный телефон, компьютер, ремонт сварочных плат, 1 шт.

1

1

Надёжность продавца 100%

186.71 ₽

100 м qa полиуретановая эмалированная медная проволока 0,2 мм сварочные провода катушки обмотки

0

0

Надёжность продавца 72%

205. 04 ₽

100 м qa полиуретановая эмалированная медная проволока 0,2 мм сварочные провода обмотки катушки c90d

0

0

Надёжность продавца 89%

-6

%

686.40 ₽

30 шт., эмалированная проволока, 0,1 мм

0

0

Надёжность продавца 85%

-2

%

107.95 ₽

Прямая поставка 100 м qa полиуретановая эмалированная медная проволока 0,2 мм сварочные провода катушки обмотки

0

0

Надёжность продавца 68%

-9

%

40.06 ₽

Медная паяльная проволока 5 шт./компл., соединительная проволока для печатной платы 0,1 мм, соединительная проволока, соединительная линия для технического обслуживания компьютера, инструмент для сварки печатных плат и ремонта

5

6

Надёжность продавца 89%

82. 83 ₽

5 шт. медная проволока для пайки 0,1 мм соединительная перемычка для печатной платы соединительная проволока для технического обслуживания скачок линия для мобильный телефон компьютерная печатная плата сварочный ремонт

1

2

Надёжность продавца 72%

106.59 ₽

Новинка 1 шт. медная проволока для пайки 0,1 мм соединительная перемычка для печатной платы соединительная проволока для технического обслуживания скачок линия для мобильный телефон компьютерная печатная плата сварка ремонт

2

2

Надёжность продавца 100%

213.18 ₽

100 м/рулон красная магнитная катушка обмотки провода для diy трансформатор индуктор двигатель ремонт обмотки провода эмалированная медная проволока

0

0

Надёжность продавца 9%

-1

%

6 789 – 9 055 ₽

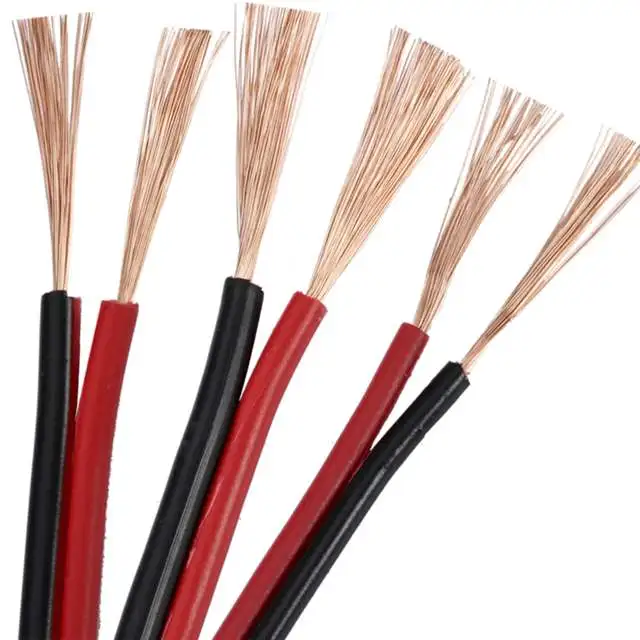

Гибкая медная проволока для монтажа 500 м/лот, 2 ядра, 3 ядра, 4 ядра, эмалированная медная катушка, медный кабель, склеивающая проволока, складная сварочная линия

0

0

Надёжность продавца 100%

-5

%

302. 80 ₽

Медная паяльная проволока kaisi 10 шт./лот 0,1 мм, кабель для технического обслуживания, пусковая линия, инструменты для ремонта телефонов и компьютеров, паяльный провод bga

1

1

Надёжность продавца 89%

-2

%

99.12 ₽

Проволока медная полиуретановая эмалированная, 100 м, 0,2 мм

0

0

Надёжность продавца 89%

107.95 ₽

2020 новый 100 м qa полиуретановая эмалированная медная проволока 0,2 мм сварочные провода обмотки катушки

9

8

Надёжность продавца 89%

-17

%

266.82 – 1 409 ₽

Магнитная проволока 10 метров, 0,2 мм, 0,3 мм, 0,5 мм, 0,6 мм, эмалированная медная проволока, магнитная катушка для обмотки для изготовления электромагнитной модели двигателя «сделай сам»

1

0

Надёжность продавца 66%

Неполные данные

60. 42 ₽

Лакированная проволока тонкая медная проволока сделай сам ротор эмалированная проволока сделай сам электромагнит технология изготовления 11 м * 0,1 мм

0

2

Надёжность продавца 0%

186.71 ₽

Магнитная проволока 100 м, красная эмалированная медная проволока 0,2 мм, магнитная катушка для обмотки электрической машины «сделай сам», электромагнитная проволока

1

1

Надёжность продавца 89%

57.71 ₽

Медная катушка для пайки, эмалированная проволока в рулоне, 2 шт., 10 м, 0,1 мм

1

1

Надёжность продавца 89%

239.66 – 528.21 ₽

Красный магнитный провод 100 м 0,1 мм 0,2 мм, эмалированная медная проволока qa, магнитная намотка катушки для электромашины, сделай сам, электромагнит

1

1

Надёжность продавца 72%

213. 18 ₽

Прямая оптовая продажа 100 м qa полиуретановая эмалированная медная проволока 0,2 мм сварочная проволока обмотка катушки

1

1

Надёжность продавца 85%

-29

%

46.85 ₽

11 м/рулон diy 0,1 мм диаметр провода тонкая медная проволока ротор эмалированная проволока diy электромагнитная технология изготовления

3

5

Надёжность продавца 89%

Неполные данные

55.67 ₽

11 м/рулон diy 0,1 мм диаметр провода тонкая медная проволока ротор эмалированная проволока diy электромагнитная технология изготовления

1

1

Надёжность продавца 0%

-2

%

33.95 ₽

Cltgxdd 2 шт./компл. 0,1 мм 10 м эмалированная проволока для пайки набор магнитных проводов инструмент медный провод аксессуары

0

2

Надёжность продавца 100%

-3

%

66. 54 ₽

11 м/рулон diy 0,1 мм диаметр провода тонкая медная проволока ротор эмалированная проволока diy электромагнитная технология изготовления

0

0

Надёжность продавца 89%

214.54 ₽

Прямая оптовая продажа, 100 м, полиуретановая эмалированная медная проволока 0,2 мм, сварочные проволоки, катушка для обмотки

1

1

Надёжность продавца 89%

-5

%

27.16 ₽

0,1 мм pcb соединительная проволока медная пайка провод обслуживание скачка линия pcb сварка мобильного телефона ремонт компьютера инструменты

2

3

Надёжность продавца 89%

-0.8

%

651.77 ₽

Cltgxdd 0,1 мм, 1000 м, стандартная эмалированная проволока, набор проводов для пайки, магнитный провод, инструмент, медная проволока, аксессуары

1

1

Надёжность продавца 100%

40. 74 – 160.23 ₽

Медная паяльная проволока, 1/5/10 шт., соединительная проволока 0,1 мм, соединительная проволока, пусковая линия для обслуживания мобильного телефона, компьютера, печатных плат, инструменты для сварки и ремонта

1

0

Надёжность продавца 89%

-4

%

3 001 – 3 105 ₽

0,21-0,59 мм полиуретан эмалированная медная проволока, медный провод обмоточный провод магнитная катушка обмотки провода для изготовления ювелирных изделий электромагнит моторная медная проволока медный провод

0

0

Надёжность продавца 66%

130.35 ₽

100 м qa полиуретановая эмалированная медная проволока 0,2 мм сварочные проволоки катушка обмотка

0

2

Надёжность продавца 100%

-7

%

1 951 – 2 360 ₽

Магнитная медная проволока 0,04-0,16 мм, эмалированная медная обмоточная проволока, катушка, медная проволока, обмоточная проволока, вес 500 г

1

0

Надёжность продавца 66%

-10

%

12 657 ₽

Машина для зачистки эмалированных проводов залакированная зачистки проводов эмалированная медная проволока зачистки xc-550

0

0

Надёжность продавца 15%

204. 36 ₽

Полиуретановая эмалированная медная проволока qa 0,2 мм сварочные проволоки катушка обмотка 100 м

0

0

Надёжность продавца 89%

218.62 ₽

100 м qa полиуретановая эмалированная медная проволока 0,2 мм сварочные провода обмотки катушки оптовая продажа и прямая поставка

0

0

Надёжность продавца 89%

27.16 ₽

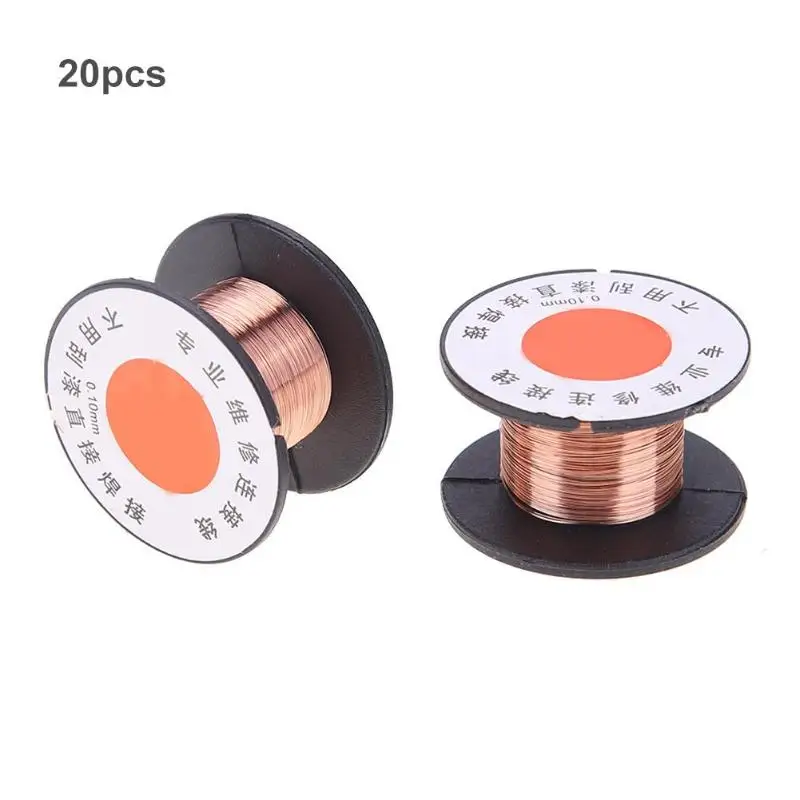

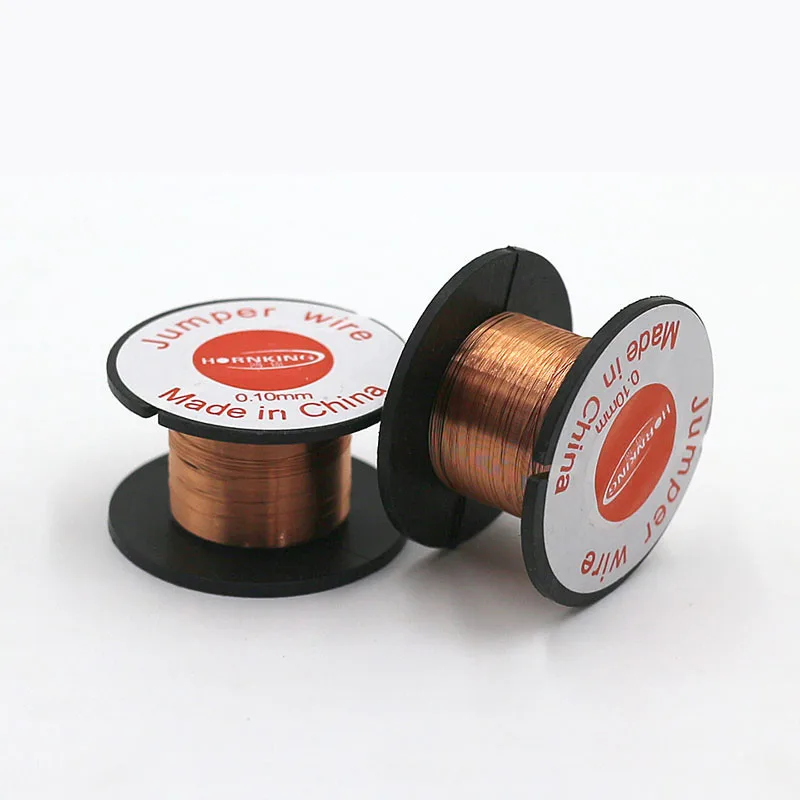

Tzt 0,1 мм pcb соединительная проволока медная проволока для пайки обслуживание скачок линия pcb сварка мобильный телефон ремонт компьютера инструменты

2

2

Надёжность продавца 100%

205.72 ₽

100 м qa полиуретановая эмалированная медная проволока 0,2 мм сварочные проволоки катушка обмотка

2

0

Надёжность продавца 85%

-5

%

27. 16 ₽

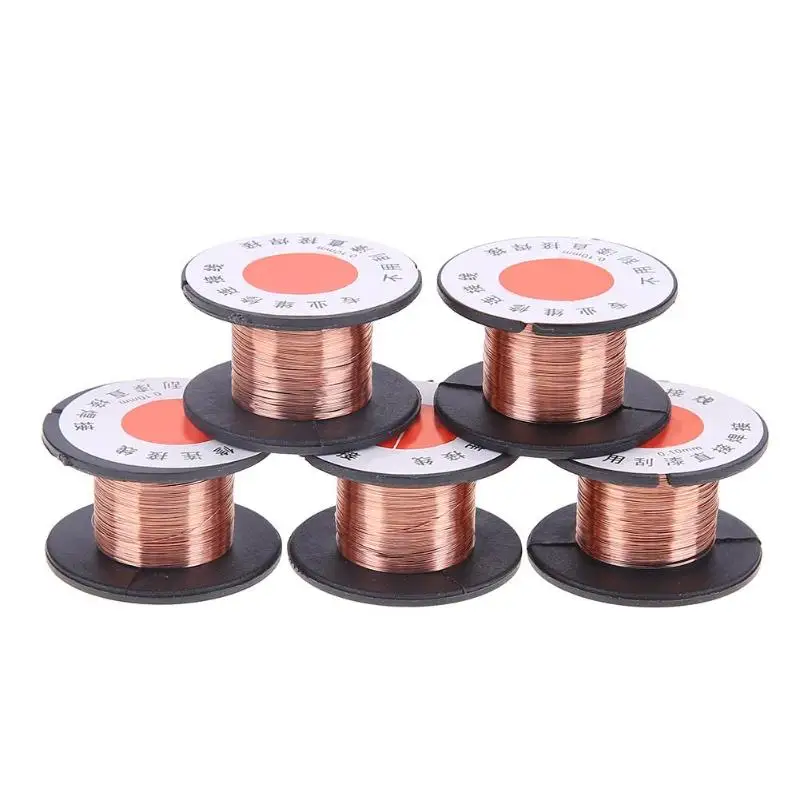

0,1 мм pcb соединительная проволока медная пайка провод обслуживание скачка линия pcb сварка мобильного телефона ремонт компьютера инструменты

1

1

Надёжность продавца 89%

0

%

3 870 ₽

Эмалированная проволочная линия электрическая машина для чистки краски инструменты лака, шлифовальная краска чистая, скребок медная проволока кабель

0

0

Надёжность продавца 68%

-7

%

27.16 ₽

0,1 мм pcb соединительная проволока медная пайка провод обслуживание скачка линия pcb сварка мобильного телефона ремонт компьютера инструменты

1

0

Надёжность продавца 89%

0оценок

0заказов

Фото от покупателей пока нет

Характеристики товара

• Индивидуальное изготовление: Да
• Тип: Другие

Показать все

Зачем использовать луженую медную проволоку?

Зачем использовать консервированные

Медный провод?

НАШЕ РЕШЕНИЕ      ДОПОЛНИТЕЛЬНЫЙ ВОПРОС

КАК ПРЕДОТВРАТИТЬ КОРРОЗИЮ

Для предотвращения ускоренной коррозии в качестве дополнительного защитного слоя можно использовать луженые медные проводники.

Луженая медь в основном используется в очистных сооружениях, системах метро и других загрязненных средах, подверженных длительному воздействию избытка воды. Оловянное покрытие на меди защищает провод от коррозии и преждевременного выхода кабеля из строя.

Преимущества луженой меди:

• Защита от коррозии
• Продлевает срок службы кабеля
• Легко паяется
• Та же проводимость, что и у медного сплава

ЗАДАТЬ ВОПРОС

ЗАЩИТА ОТ КОРРОЗИИ МЕДИ

Единственной целью электрических проводов и кабелей является проведение электрического тока из одной точки в другую, но если кабель начинает подвергаться коррозии, он может быстро выйти из строя и привести к потере рабочих характеристик. В то время как голая медь довольно устойчива к коррозии, луженые медные проводники предотвращают ускоренную коррозию во влажной и загрязненной среде.

Луженая медь в основном используется для защиты от окисления и коррозии. В климате, где медь подвергается длительному воздействию воды, кислород соединяется с металлом и образует оксид меди, ослабляя связи металла. Хуже, если провод контактирует с соленой водой. По мере того, как образуется больше этого оксида, он ослабляет целостность меди, делая ее хрупкой и рассыпчатой. Медная проволока, вызывающая коррозию, менее эффективна при передаче электричества и может представлять угрозу безопасности.

ЛУЖЕННАЯ МЕДЬ ПРИМЕНЕНИЕ

Луженая медная проволока особенно полезна в очистных сооружениях, подземных системах метро и проектах, подверженных избытку нефти, газа или воды. Луженая медь часто используется в коммунальных проектах на северо-востоке и в средах, подверженных избытку солей хлорида натрия (морская вода).

При выборе неизолированной или луженой меди окружающая среда должна быть определяющим фактором в процессе выбора провода. Луженая медь может продлить срок службы вашего кабеля, но не во всех проектах ее можно легко модернизировать. Заблаговременное обдумывание и планирование потенциально агрессивных сред может предотвратить полную замену рабочих мест в будущем.

Всегда профессионально, полезно, и я люблю дополнительные усилия. Спасибо за ежедневное ценообразование COMEX!

Всегда предоставляю быстрое обслуживание или быстро отвечаю на мои вопросы и электронные письма. Я просматриваю вашу электронную почту Daily COMEX каждый день.

МЕДНЫЕ ПРОВОДНИКИ

Service Wire предлагает одножильные или многожильные луженые проводники в различных продуктах, включая:

МЕДЬ

Одножильный или многожильный

В НАЛИЧИИ:
#18 AWG — 7500 Kcmil
Мягкая, средней жесткости или жесткая вытяжка
Луженый или нелуженый

SERVICEPRO-X ^®

No Pulling Lubricant Required
(#6 AWG and Larger)

• XHHW-2   600V/1kV Copper
• USE-2 или RHW-2   600 В/1 кВ Медь
• RHW-2 или RW90   1 кВ/2 кВ Медь

В НАЛИЧИИ:
#14 AWG — 750 Kcmil
Луженые проводники
VW-1 Рейтинг
Широкая цветовая гамма
Без силикона

СЕРВИСПЛЕКС ^®

Сборные витые одиночные проводники

• Внутренние проводники XHHW-2

  600/1000 В Медь

В НАЛИЧИИ:

# 14 AWG — 750 тысяч смил

2-7 проводников

Застроенная территория

Предварительно установленные тянущие головки

Широкий диапазон цветов

Без силикона

ФИДЕР MC

Гибкая блокировка MC (UL 1569)

• Внутренние проводники XHHW-2

  Цветные, пронумерованные или полосатые проводники

В НАЛИЧИИ:

#8 AWG — 600 тыс. смил

2-4 проводника

120 В и 480 В Цветовые коды

50% Земля

ПВХ, ServiceCPE ^® или EnviroPLUS ^® Оболочка

С РУБАШКОЙ MC

Гибкий блокируемый тип MC (UL 1569)

• Внутренние проводники XHHW-2

  Цветные, пронумерованные или полосатые проводники

В НАЛИЧИИ:

АИА и GSIA

# 14 AWG — 750 тысяч кубических мил

2-37 проводников

120 В и 480 В Цветовые коды

50% Земля

ПВХ, ServiceCPE ^® или EnviroPLUS ^®  Оболочка

КАБЕЛЬ ДЛЯ ЛОТКА

Номинал TC-ER

• XHHW-2 Внутренние проводники
  Цветные, пронумерованные или полосатые проводники

В НАЛИЧИИ:
Двойной номинал 600 В/1 кВ или 2 кВ
# 14 AWG — 750 тыс. смил
2-37 проводников
Луженый или нелуженый
Экранированный или неэкранированный
PVC, ServiceCPE ^® , or EnviroPLUS ^®  Jacket

SERVICEDRIVE ^®

VFD Tray Cable

• RHW-2/PVC, Shielded
  Медь 2000 В

В НАЛИЧИИ:
#14 AWG — 750 Kcmil
PVC, ServiceCPE ^® , or EnviroPLUS ^®  Jacket

SERVICE DRIVE ^®

VFD Jacketed MC Cable

• XHHW-2/PVC
  600 Volt Copper

В НАЛИЧИИ:
#14 AWG — 750 Kcmil
ПВХ, обслуживаниеCPE ^® или EnviroPLUS ^®  Оболочка

Родственные

ИЗДЕЛИЯ

THHN и XHHW-2: в чем разница?

Изоляция из термореактивного сшитого полиэтилена превосходит более тонкую изоляцию из ПВХ, используемую в изделиях из термопласта (например, THHN/THWN-2) . Узнайте больше о различиях между THHN и XHHW-2.

Как предотвратить неисправности кабеля во время установки?

Даже самый маленький надрез в изоляции кабеля во время протяжки может привести к повреждению внешней оболочки и короткому замыканию. Кабели, которые не соединяются должным образом, необходимо полностью заменить, чтобы решить проблему. Вместо этого узнайте, как предотвратить повреждение кабеля во время установки.

Почему лучше использовать бронированный кабель с металлической оболочкой вместо электрического кабелепровода?

Блокированные армированные кабели, такие как Feeder MC, обеспечивают необходимую защиту и долговечность без необходимости использования электрических кабелепроводов, колен, дорогостоящих смещений и муфт кабелепроводов. Прочтите нашу статью, чтобы узнать о дополнительных преимуществах перехода на тип MC .

Медная фольга | AMERICAN ELEMENTS®

РАЗДЕЛ 1. ИДЕНТИФИКАЦИЯ

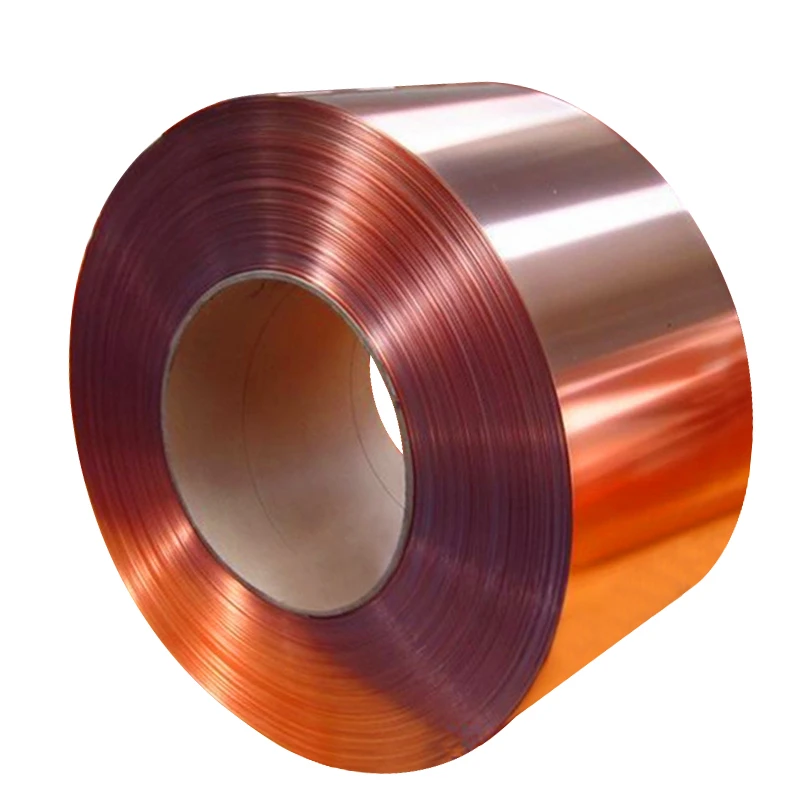

Название продукта: Медная фольга

Номер продукта: Все применимые коды продуктов American Elements, например. КУ-М-02-Ф
, ТС-М-025-Ф
, КР-М-03-Ф
, ТС-М-035-Ф
, КР-М-04-Ф
, КР-М-05-Ф
, CU-M-06-F

Номер CAS: 7440-50-8

Соответствующие установленные области применения вещества: Научные исследования и разработки

Информация о поставщике:
American Elements 108080
Лос-Анджелес, Калифорния

Тел.: +1 310-208-0551
Факс: +1 310-208-0351

Телефон службы экстренной помощи:
Внутренний, Северная Америка: +1 800-424-9300
Международный: +1 703-527-3887

РАЗДЕЛ 2. ИДЕНТИФИКАЦИЯ ОПАСНОСТИ

Классификация по веществу или смеси Регламенту (ЕС) № 1272/2008
Вещество не классифицируется как опасное для здоровья или окружающей среды в соответствии с регламентом CLP.
Классификация согласно Директиве 67/548/ЕЭС или Директиве 1999/45/ЕС
Н/Д
Информация об особых опасностях для человека и окружающей среды:
Нет данных
Опасности, не классифицированные иначе
Нет данных
Элементы маркировки
Маркировка в соответствии с Регламентом (ЕС) № 1272/2008
Н/Д
Пиктограммы опасности
Н/Д
Сигнальное слово
Н/Д
Краткая характеристика опасности
Н/Д
Классификация WHMIS
Не контролируется
Система классификации
Рейтинги HMIS (шкала 0–4)
(Система идентификации опасных материалов)
Здоровье (острое воздействие) = 0
Воспламеняемость = 0
Физическая опасность = 0
Прочие опасности
Результаты оценки PBT и vPvB
PBT: н/д
vPvB: н/д

Вещества
Номер CAS / Название вещества:
7440-50-8 Медь
Идентификационный номер(а):
Номер ЕС: 231-159-6

РАЗДЕЛ 4. МЕРЫ ПЕРВОЙ ПОМОЩИ

Описание мер первой помощи
Общая информация
Никаких специальных мер не требуется.
При вдыхании:
В случае жалоб обратиться за медицинской помощью.
При попадании на кожу:
Обычно продукт не раздражает кожу.
При попадании в глаза:
Промыть открытые глаза в течение нескольких минут под проточной водой. Если симптомы сохраняются, обратитесь к врачу.
При проглатывании:
Если симптомы сохраняются, обратитесь к врачу.
Информация для врача
Наиболее важные симптомы и эффекты, как острые, так и замедленные
Нет доступных данных
Указание на необходимость немедленной медицинской помощи и специального лечения
Данные отсутствуют

РАЗДЕЛ 5. ПРОТИВОПОЖАРНЫЕ МЕРЫ

Средства пожаротушения
Подходящие средства тушения
Специальный порошок для пожаров металлов. Не используйте воду.
Неподходящие огнетушащие вещества из соображений безопасности
Вода
Особые опасности, исходящие от вещества или смеси
Если этот продукт участвует в пожаре, могут выделяться следующие вещества:
Оксиды меди
Рекомендации для пожарных
Средства защиты:
Никаких специальных мер не требуется.

РАЗДЕЛ 6. МЕРЫ ПРИ СЛУЧАЙНОМ ВЫБРОСЕ

Индивидуальные меры предосторожности, защитное снаряжение и чрезвычайные меры
Не требуется.
Меры предосторожности для окружающей среды:
Не допускать попадания материала в окружающую среду без официального разрешения.
Не допускайте попадания продукта в канализацию, канализационные системы или другие водотоки.
Не допускайте проникновения материала в землю или почву.
Методы и материалы для локализации и очистки:
Собрать механически.
Предотвращение вторичных опасностей:
Никаких специальных мер не требуется.
Ссылка на другие разделы
См. Раздел 7 для информации о безопасном обращении
См. Раздел 8 для информации по средствам индивидуальной защиты.
Информацию об утилизации см. в Разделе 13.

РАЗДЕЛ 7. ОБРАЩЕНИЕ И ХРАНЕНИЕ

Обращение
Меры предосторожности для безопасного обращения
Держите контейнер плотно закрытым.
Хранить в прохладном, сухом месте в плотно закрытой таре.
Информация о защите от взрывов и пожаров:
Никаких специальных мер не требуется.
Условия безопасного хранения, включая любые несовместимости
Требования, которым должны соответствовать складские помещения и емкости:
Особых требований нет.
Информация о хранении на одном общем складе:
Нет данных
Дополнительная информация об условиях хранения:
Хранить контейнер плотно закрытым.
Хранить в прохладном, сухом месте в хорошо закрытых контейнерах.
Особое конечное использование
Данные отсутствуют

РАЗДЕЛ 8. КОНТРОЛЬ ВОЗДЕЙСТВИЯ/СРЕДСТВА ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ

Дополнительная информация о конструкции технических систем:
Дополнительные данные отсутствуют; см. раздел 7.
Параметры контроля
Компоненты с предельными значениями, требующими контроля на рабочем месте: 7440-50-8 Медь (100,0%)
PEL (США) Длительное значение: 1* 0,1** мг/м ³ в виде Cu *пыль и туман **дым
REL (США) Длительное значение: 1* 0,1** мг/м ³ как Cu *пыль и туман **дым
ПДК (США) Длительное значение: 1* 0,2** мг/м ³ *пыль и туман; **дым; как Cu
EL (Канада) Длительное значение: 1* 0,2** мг/м ³ *пыль и туман; **дым
EV (Канада) Длительное значение: 0,2* 1** мг/м ³ в виде меди, *дым;**пыль и туман
Дополнительная информация: Нет данных
Средства контроля воздействия
Средства индивидуальной защиты
Следуйте типичные защитные и гигиенические методы обращения с химическими веществами.
Поддерживайте эргономически подходящую рабочую среду.
Дыхательное оборудование: Не требуется.
Защита рук: Не требуется.
Время проникновения материала перчаток (в минутах)
Данные отсутствуют
Защита глаз: Защитные очки
Защита тела: Защитная рабочая одежда.

РАЗДЕЛ 9. ФИЗИЧЕСКИЕ И ХИМИЧЕСКИЕ СВОЙСТВА

Информация об основных физико-химических свойствах
Внешний вид:
Форма: Твердое вещество в различных формах
Цвет: Медного цвета
Запах: Без запаха
Порог запаха: Нет данных.
pH: неприменимо
Точка плавления/диапазон плавления: 1083 °C (1981 °F)
Точка кипения/диапазон кипения: 2562 °C (4644 °F)
Температура сублимации/начало: Данные отсутствуют газ): нет данных.
Температура воспламенения: Данные отсутствуют.
Температура разложения: Данные отсутствуют.
Самовоспламенение: Данные отсутствуют.
Опасность взрыва: Данные отсутствуют.
Пределы взрываемости:
Нижний: Данные отсутствуют
Верхний: Данные отсутствуют
Давление паров при 20 °C (68 °F): 0 гПа
Плотность при 20 °C (68 °F): 8,94 г/см ³ (74,604 фунта/галлон)
Относительная плотность: Данные отсутствуют.
Плотность паров: N/A
Скорость испарения: N/A
Растворимость в воде (H ₂ O): нерастворим
Коэффициент распределения (н-октанол/вода): Данные отсутствуют.
Вязкость:
Динамическая: Н/Д
Кинематика: Н/Д
Другая информация
Нет данных

РАЗДЕЛ 10. СТАБИЛЬНОСТЬ И РЕАКЦИОННАЯ СПОСОБНОСТЬ

Реакционная способность
Нет данных
Химическая стабильность
Стабилен при соблюдении рекомендуемых условий хранения
Термическое разложение / условия, которых следует избегать:
Разложение не произойдет, если используется и хранится в соответствии со спецификациями.
Возможность опасных реакций
Опасные реакции не известны
Условия, которых следует избегать
Нет данных
Несовместимые материалы:
Нет данных
Опасные продукты разложения:
Оксиды меди

РАЗДЕЛ 11. ТОКСИКОЛОГИЧЕСКАЯ ИНФОРМАЦИЯ

Информация о токсикологическом воздействии
Острая токсичность:
Реестр токсического воздействия химических веществ (RTECS) содержит данные об острой токсичности для этого вещества.
Значения LD/LC50, важные для классификации:
Пероральная LD50 >5000 мг/кг (мышь)
Раздражение или коррозия кожи: Нет раздражающего действия.
Раздражение или коррозия глаз: Не оказывает раздражающего действия.
Сенсибилизация: Сенсибилизирующие эффекты неизвестны.
Мутагенность зародышевых клеток: Эффекты неизвестны.
Канцерогенность:
EPA-D: Канцерогенность для человека не классифицируется: неадекватные доказательства канцерогенности для человека и животных или данные отсутствуют.
Реестр токсических эффектов химических веществ (RTECS) содержит данные об онкогенности, и/или канцерогенности, и/или новообразованиях для этого вещества.
Репродуктивная токсичность:
Реестр токсического воздействия химических веществ (RTECS) содержит репродуктивные данные для этого вещества.
Специфическая токсичность для системы органов-мишеней — многократное воздействие: Эффекты неизвестны.
Специфическая токсичность для системы органов-мишеней — однократное воздействие: Эффекты неизвестны.
Опасность при вдыхании: Эффекты неизвестны.
От подострой до хронической токсичности: Эффекты неизвестны.
Дополнительная токсикологическая информация:
Насколько нам известно, острая и хроническая токсичность этого вещества полностью не известна.
Канцерогенные категории
OSHA-Ca (Управление по безопасности и гигиене труда)
Вещество не указано.

РАЗДЕЛ 12. ЭКОЛОГИЧЕСКАЯ ИНФОРМАЦИЯ

Токсичность
Акватоксичность:
Нет данных
Стойкость и способность к разложению
Нет данных
Способность к биоаккумуляции
Нет данных
Подвижность в почве
Нет данных
Дополнительная экологическая информация:
Не допускать попадания материала в окружающую среду без официальных разрешений.
Не допускайте попадания неразбавленного продукта или больших количеств в грунтовые воды, водотоки или канализационные системы.
Избегайте попадания в окружающую среду.
Результаты оценки PBT и vPvB
PBT: н/д
vPvB: н/д
Другие неблагоприятные воздействия
Данные отсутствуют

РАЗДЕЛ 13.

РЕКОМЕНДАЦИИ ПО УТИЛИЗАЦИИ

Методы обработки отходов
Рекомендация
Для обеспечения надлежащей утилизации обратитесь к официальным правилам .
Неочищенная упаковка:
Рекомендация:
Утилизация должна производиться в соответствии с официальными правилами.

РАЗДЕЛ 14. ИНФОРМАЦИЯ О ТРАНСПОРТИРОВКЕ

Номер ООН
DOT, ADN, IMDG, IATA
N/A
Надлежащее отгрузочное наименование ООН
DOT, ADN, IMDG, IATA
N/A
Класс(ы) опасности при транспортировке
DOT, ADR, ADN, IMDG, IATA
Класс
N/A
Группа упаковки
DOT, IMDG, IATA
N/A
Опасность для окружающей среды:
Загрязнитель морской среды (IMDG):
Да (PP)
Да (P)
Особые меры предосторожности для пользователя
N/A
Код IBC
N/A
Транспорт/Дополнительная информация:
DOT
Загрязнитель морской среды (DOT):
№

РАЗДЕЛ 15. НОРМАТИВНАЯ ИНФОРМАЦИЯ

Правила/законодательные акты по безопасности, охране здоровья и окружающей среды, относящиеся к данному веществу или смеси
Национальные правила
Все компоненты этого продукта перечислены в Реестре химических веществ Агентства по охране окружающей среды США. .
Все компоненты этого продукта перечислены в Канадском перечне веществ для внутреннего потребления (DSL).
SARA Раздел 313 (списки конкретных токсичных химических веществ)
7440-50-8 Медь
Предложение 65 штата Калифорния
Предложение 65 — Химические вещества, вызывающие рак
Вещество не указано.
Prop 65 — Токсичность для развития
Вещество не указано.
Prop 65 — Токсичность для развития, женщины
Вещество не указано.
Prop 65 — Токсичность для развития, мужчины
Вещество не указано.
Информация об ограничении использования:
Только для использования технически квалифицированными лицами.
Прочие нормы, ограничения и запретительные нормы
Вещество, вызывающее особую озабоченность (SVHC) в соответствии с Регламентом REACH (ЕС) № 1907/2006.
Вещество не указано.
Необходимо соблюдать условия ограничений согласно Статье 67 и Приложению XVII Регламента (ЕС) № 1907/2006 (REACH) для производства, размещения на рынке и использования.
Вещество не указано.
Приложение XIV Регламента REACH (требуется разрешение на использование)
Вещество не указано.
REACH — Предварительно зарегистрированные вещества
Вещество указано.
Оценка химической безопасности:
Оценка химической безопасности не проводилась

РАЗДЕЛ 16. ПРОЧАЯ ИНФОРМАЦИЯ

Паспорт безопасности в соответствии с Регламентом (ЕС) № 1907/2006 (REACH). Приведенная выше информация считается верной, но не претендует на полноту и должна использоваться только в качестве руководства. Информация в этом документе основана на современном уровне наших знаний и применима к продукту с учетом соответствующих мер предосторожности. Это не является гарантией свойств продукта. American Elements не несет ответственности за любой ущерб, возникший в результате обращения или контакта с вышеуказанным продуктом. Дополнительные условия продажи см. на обратной стороне счета-фактуры или упаковочного листа. АВТОРСКОЕ ПРАВО 1997-2022 АМЕРИКАНСКИЕ ЭЛЕМЕНТЫ. ПРЕДОСТАВЛЯЕТСЯ ЛИЦЕНЗИЯ НА ИЗГОТОВЛЕНИЕ НЕОГРАНИЧЕННОГО БУМАЖНОГО КОПИЯ ТОЛЬКО ДЛЯ ВНУТРЕННЕГО ИСПОЛЬЗОВАНИЯ.

Страница не найдена | Prysmian Group

ЭТОТ ВЕБ-САЙТ (И ИНФОРМАЦИЯ, СОДЕРЖАЩАЯСЯ НА НЁМ) НЕ СОДЕРЖИТ И НЕ ПРЕДСТАВЛЯЕТ СОБОЙ ПРЕДЛОЖЕНИЕ О ПРОДАЖЕ ЦЕННЫХ БУМАГ ИЛИ ПРЕДЛОЖЕНИЕ О ПРЕДЛОЖЕНИИ ПОКУПКИ ИЛИ ПОДПИСКИ НА ЦЕННЫЕ БУМАГИ В США, АВСТРАЛИИ, КАНАДЕ ИЛИ ЯПОНИИ СТРАНЫ, В КОТОРЫХ ТАКОЕ ПРЕДЛОЖЕНИЕ ИЛИ ТРЕБОВАНИЕ ТРЕБУЕТ УТВЕРЖДЕНИЕ МЕСТНЫХ ВЛАСТЕЙ ИЛИ ИНЫМ ОБРАЗОМ ЯВЛЯЕТСЯ НЕЗАКОННЫМ (« ДРУГИЕ СТРАНЫ «). ЛЮБОЕ ПУБЛИЧНОЕ ПРЕДЛОЖЕНИЕ БУДЕТ ПРОВОДИТЬСЯ В ИТАЛИИ В СООТВЕТСТВИИ С ПРОСПЕКТОМ, НАДЛЕЖАЩИМ РАЗРЕШЕНИЕМ CONSOB В СООТВЕТСТВИИ С ПРИМЕНИМЫМИ ЗАКОНОДАТЕЛЬСТВАМИ. ЦЕННЫЕ БУМАГИ, УКАЗАННЫЕ ЗДЕСЬ, НЕ БЫЛИ ЗАРЕГИСТРИРОВАНЫ И НЕ БУДУТ РЕГИСТРИРОВАНЫ В СОЕДИНЕННЫХ ШТАТАХ В СООТВЕТСТВИИ С ЗАКОНОМ США О ЦЕННЫХ БУМАГАХ 1933 ГОДА С ПОПРАВКАМИ (« ЗАКОН О ЦЕННЫХ БУМАГАХ ») ИЛИ В СООТВЕТСТВИИ С СООТВЕТСТВУЮЩИМИ ЗАКОНОДАТЕЛЬСТВАМИ, ДЕЙСТВУЮЩИМИ В ДРУГИХ СТРАНАХ И НЕ МОЖЕТ БЫТЬ ПРЕДЛОЖЕН ИЛИ ПРОДАН В США ИЛИ КОМПАНИИ «U. S. ЛИЦА», ЕСЛИ ТАКИЕ ЦЕННЫЕ БУМАГИ НЕ ЗАРЕГИСТРИРОВАНЫ В СООТВЕТСТВИИ С ЗАКОНОМ О ЦЕННЫХ БУМАГАХ ИЛИ ЕСТЬ ОСВОБОЖДЕНИЕ ОТ ТРЕБОВАНИЙ РЕГИСТРАЦИИ ЗАКОНА О ЦЕННЫХ БУМАГАХ. КОМПАНИЯ НЕ НАМЕРЕНА РЕГИСТРИРОВАТЬ ЛЮБУЮ ЧАСТЬ ЛЮБОГО ПРЕДЛОЖЕНИЯ В СОЕДИНЕННЫХ ШТАТАХ.

ЛЮБОЕ ПРЕДЛОЖЕНИЕ ЦЕННЫХ БУМАГ В ЛЮБОЙ СТРАНЕ-ЧЛЕНЕ ЕВРОПЕЙСКОЙ ЭКОНОМИЧЕСКОЙ ЗОНЫ (« ЕЭЗ »), КОТОРАЯ ПРИМЕНИЛА ДИРЕКТИВУ О ПРОСПЕКТАХ (КАЖДАЯ, « СООТВЕТСТВУЮЩЕЕ ГОСУДАРСТВО-Член »), БУДЕТ СОВЕРШЕНО НА ОСНОВЕ ПРОСПЕКТА УТВЕРЖДЕНО КОМПЕТЕНТНЫМ ОРГАНОМ И ПУБЛИКУЕТСЯ В СООТВЕТСТВИИ С ДИРЕКТИВОЙ О ПРОСПЕКТАХ (« РАЗРЕШЕННАЯ ПУБЛИЧНАЯ ОФЕРТА ») И/ИЛИ В СООТВЕТСТВИИ С ОСВОБОЖДЕНИЕМ В СООТВЕТСТВИИ С ДИРЕКТИВОЙ О ПРОСПЕКТАХ ОТ ТРЕБОВАНИЯ О ПУБЛИКАЦИИ ПРОСПЕКТА ПРЕДЛОЖЕНИЙ ЦЕННЫХ БУМАГ.

СООТВЕТСТВЕННО ЛЮБОЕ ЛИЦО, ДЕЛАЮЩЕЕ ИЛИ НАМЕРЕННОЕ СДЕЛАТЬ ЛЮБОЕ ПРЕДЛОЖЕНИЕ ЦЕННЫХ БУМАГ В СООТВЕТСТВУЮЩЕМ ГОСУДАРСТВЕ-ЧЛЕНЕ, КРОМЕ РАЗРЕШЕННОГО ПУБЛИЧНОГО ПРЕДЛОЖЕНИЯ, МОЖЕТ СДЕЛАТЬ ЭТО ТОЛЬКО В ОБСТОЯТЕЛЬСТВАХ, ПРИ КОТОРЫХ НЕ ВОЗНИКАЕТ ОБЯЗАТЕЛЬСТВ ДЛЯ КОМПАНИИ ИЛИ ЛЮБОГО ИЗ СОВМЕСТНОГО ГЛОБАЛЬНОГО КООРДИНАТОРА МЕНЕДЖЕРОВ ПУБЛИКУЮТ ПРОСПЕКТ В СООТВЕТСТВИИ СО СТАТЬЕЙ 3 ДИРЕКТИВЫ О ПРОСПЕКТАХ ИЛИ ДОПОЛНЯЮТ ПРОСПЕКТ В СООТВЕТСТВИИ СО СТАТЬЕЙ 16 ДИРЕКТИВЫ О ПРОСПЕКТАХ, В КАЖДОМ СЛУЧАЕ В ОТНОШЕНИИ ТАКОГО ПРЕДЛОЖЕНИЯ.

ВЫРАЖЕНИЕ «ДИРЕКТИВА ПРОСПЕКТА» ОЗНАЧАЕТ ДИРЕКТИВУ 2003/71/EC (НАСТОЯЩАЯ ДИРЕКТИВА И ПОПРАВКИ К НЕЙ, ВКЛЮЧАЯ ДИРЕКТИВУ 2010/73/EC, В ТОМ ЧИСЛЕ, ЧТО ОСУЩЕСТВЛЯЕТСЯ В СООТВЕТСТВУЮЩЕМ ГОСУДАРСТВЕ-ЧЛЕНЕ, ВМЕСТЕ С ЛЮБЫМИ МЕРАМИ ПО РЕАЛИЗАЦИИ В ЛЮБОМ ГОСУДАРСТВЕ-ЧЛЕНЕ) . ИНВЕСТОРЫ НЕ ДОЛЖНЫ ПОДПИСЫВАТЬСЯ НА ЛЮБЫЕ ЦЕННЫЕ БУМАГИ, УПОМЯНУТЫЕ В ЭТОМ ДОКУМЕНТЕ, ЗА ИСКЛЮЧЕНИЕМ ОСНОВАНИЯ НА ОСНОВЕ ИНФОРМАЦИИ, СОДЕРЖАЩЕЙСЯ В ЛЮБОМ ПРОСПЕКТЕ.

Подтверждение того, что удостоверяющая сторона понимает и принимает приведенный выше отказ от ответственности.

Информация, содержащаяся в этом разделе, предназначена только для информационных целей и не предназначена и не открыта для доступа кем-либо, кто находится или является резидентом США, Австралии, Канады, Японии или любой из других стран. Я заявляю, что я не являюсь резидентом и не нахожусь в Соединенных Штатах, Австралии, Канаде или Японии или любых других странах, и я не являюсь «американцем». Лицо» (согласно Положению S Закона о ценных бумагах). Я прочитал и понял приведенный выше отказ от ответственности. Я понимаю, что это может повлиять на мои права. Я согласен быть связанным его условиями.

Questo Sito Web (E le Informazioni ivi contenute) не концентриен né valituisce un’offerta di vendita di strumenti finanziari o una sollecitazione di offerta di accisto o sottoscriaceone di strumenti finanziare stati o gia o giapponepone o gia o giappone o giappone IN QUALSIASI ALTRO PAESE NEL QUALE L’OFFERTA O SOLLECITAZIONE DEGLI STRUMENTI FINANZIARI SAREBBERO SOGGETTE ALL’AUTORIZZAZIONE DA PARTE DI AUTORITÀ LOCALI O COMUNQUE VIETATE AI SENSI DI LEGGE (GLI » ALTRI PAESI «). QUALUNQUE OFFERTA PUBBLICA SARÀ REALIZZATA IN ITALIA SULLA BASE DI UN PROSPETTO, APPROVATO DA CONSOB IN CONFORMITÀ ALLA REGOLAMENTAZIONE APPLICABILE. GLI STRUMENTI FINANZIARI IVI INDICATI NON SONO STATI E NON SARANNO REGISTRATI AI SENSI DELLO U.S. SECURITIES ACT DEL 1933, COME SUCCESSIVAMENTE MODIFICATO (IL « SECURITIES ACT »), O AI SENSI DELLE CORRISPONDENTI NORMATIVE NERSON VIGENTI NEGLI OFFERTI O VENDUTI NEGLI STATI UNITI O A «U. S. ЛИЦА» ЗАПИСАТЬСЯ НА ПРАВА РЕГИСТРАЦИИ ЗАКОНА О БУМАГАХ О БУМАГАХ В РЕГИСТРАЦИЯХ, ПРИМЕНЯЕМЫХ ЗАКОНОМ О БУМАГАХ О БУМАГАХ. NON SI INTENDE EFFETTUARE ALCUNA OFFERTA AL PUBBLICO DI TALI STRUMENTI FINANZIARI NEGLI STATI UNITI.

Qualsiasi Offerta di Stromenti Finanziari в Qualsiasi Stato Membro Dello Spazio Economico Europeo (« см. ») Che Abbia Recepito la Direttiva Prospetti (Ciascuno, UN « STATO MEMBRO RILEVANTE ») SARATTUATAATAATAATAUATAATAUTAUTAUTAUTAUTAU AUTORITÀ COMPETENTE E PUBBLICATO IN CONFORMITÀ A QUANTO PREVISTO DALLA DIRETTIVA PROSPETTI (L’“ OFFERTA PUBBLICA CONSENTITA ”) E/O AI SENSI DI UN’ESENZIONE DAL REQUISITO DI PUBBLICAZIONE DI UN PROSPETTO PER OFFERTE DI STRUMENTI FINANZIARI PREVISTA DALLA DIRETTIVA PROSPETTI.

CONSEGUENTEMENTE, CHIUNQUE EFFETTUI O INTENDA EFFETTUARE UN’OFFERTA DI STRUMENTI FINANZIARI IN UNO STATO MEMBRO RILEVANTE DIVERSA DALL’“OFFERTA PUBBLICA CONSENTITA” PUÒ FARLO ESCLUSIVAMENTE LADDOVE NON SIA PREVISTO ALCUN OBBLIGO PER LA SOCIETÀ O UNO DEI JOINT GLOBAL COORDINATOR O DEI MANAGER DI ПУБЛИЧНОЕ ОБСЛУЖИВАНИЕ UN PROSPETTO AI SENSI DELL’ARTICOLO 3 DELLA DIRETTIVA PROSPETTO O INTEGRARE UN PROSPETTO AI SENSI DELL’ARTICOLO 16 DELLA DIRETTIVA PROSPETTO, IN RELAZIONE A TALE OFFERTA.

L’ESPRESSIONE “DIRETTIVA PROSPETTI” INDICA LA DIRETTIVA 2003/71/CE (TALE DIRETTIVA E LE RELATIVE MODIFICHE, NONCHÉ LA DIRETTIVA 2010/73/UE, NELLA MISURA IN CUI SIA RECEPITA NELLO STATO MEMBRO ASULSUAMENTE, UNITA MISURA ATTUAZIONE NEL RELATIVO STATO MEMBRO). GLI INVESTITORI NON DOVREBBERO SOTTOSCRIVERE ALCUNO STRUMENTO FINANZIARIO SE NON SULLA BASE DELLE INFORMAZIONI CONTENUTE NEL RELATIVO PROSPETTO.

Conferma che il certificante comprende e accetta il disclaimer sopraesposto.

Я документирую содержание, представляющее отдел, который является окончательным, информативным и не предназначенным для всех лиц, которые зарегистрированы или являются резидентами негли Стати Юнити, в Австралии, Канаде или Джаппоне или уно дельи Альтри Паэси. Dichiaro di non essere soggetto residente o trovarmi negli Stati Uniti, in Australia, Canada o Giappone o uno degli Altri Paesi e di non essere una «резидент США» (ai sensi della Regulation S del Securities Act). Ho letto e compreso il отказ от ответственности sopraesposto. Comprendo che può condizionare я miei diritti. Accetto ди rispettarne я vincoli.

персонализированный медный браслет

Вдумчивые впечатления. Добавить в список желаний. Сортировать по: выберите параметры. N231 — Персонализированный жемчужный браслет из стерлингового серебра 925 пробы с подвеской на выбор 1099,00 рэндов. Пожалуйста, напишите нам по адресу [email protected] для массовых запросов. Изготовленные на заказ медные браслеты Sabona с гравировкой изготовлены из самой чистой доступной меди — 99,99% чистоты! Цветочная радуга, разноцветный браслет из бисера, изготовленный вручную в Мексике. Мужская персонализированная медная манжета шириной 1/2 дюйма Создайте единственную в своем роде вещь с этим изготовленным на заказ медным браслетом-манжетой для мужчин. . Добавить в избранное Медный браслет-манжета для женщин и мужчин, браслет унисекс с проволочной обмоткой и специальной коробкой, медь. Обычная цена: $490,95. 29,97 долларов США. Медь является важным минералом, который содержится в растительной жизни и в организме человека. Персонализированный медный браслет-манжета ручной штамповки. Мы медный магазин, который вы искали. Персонализированная тонкая медная манжета, Подарки для него, Мужской браслет на заказ, Медь, Манжета бойфренда, Подарок на годовщину. . Заказ) Время выполнения: 20 дней; Порт FOB: Шанхай; Придайте классический и вневременной вид нашим ювелирным изделиям из меди. Многие считают, что медь, один из самых красивых и универсальных металлов, обладает ценной целебной энергией, которая способствует ощущению гармонии, силы и благополучия. Медные коллекции. Подходит для большинства запястий Персонализируйте сейчас Initials Clear Personalization Цена: 129 долларов США.99 CAD s&s 16,99 CAD Доступен в 3-х партиях по 43,33 CAD На заказ Выпрямите браслет с короной. Мы предлагаем качественные украшения, чтобы вы могли сосредоточиться на том, чтобы хорошо выглядеть. Ознакомьтесь с нашим ассортиментом мужских медных браслетов на лодыжку, чтобы найти самые лучшие уникальные или изготовленные на заказ изделия ручной работы из наших магазинов. zwilling свежие и сохранить пакеты; резиновая подошва-невидимка; примеры задач по термодинамике с решениями. Персонализированный медный браслет «Сад любви мамы» $25,98 $59,99 Количество камней 1 камень 2 камня 3 камня 4 камня 5 камня 6 камня 7 камня 8 камня 1-й камень 1-е имя Кол-во Открытка на День отца $6,99 9,99 $ 12,99 $ Добавить в корзину Добавить подарочную упаковку 2,99 $ 3,99 $ 14,99 $ Описание товара Персонализированные браслеты для женщин, браслеты с гравировкой на заказ Манжеты Вдохновляющие персонализированные подарки для женщин Девочки-Двусторонняя гравировка 1,357 1399 $ Сэкономьте 5% с купоном (некоторые размеры / цвета) 4,99 $ доставка Персонализируйте это Персонализированный браслет-манжета IF Only Pretty LLC длиной 5–8 дюймов из стерлингового серебра, алюминия, бронзы, никеля, золота или меди, длина 5–8 дюймов 521. Безопасный онлайн-магазин с безусловной гарантией. Это будет идеальный способ начать Ваш собственный бизнес. Размер этого браслета соответствует размеру вашего запястья, а отверстие размером 1–1,5 дюйма позволяет снимать и надевать его. 119 долларов США.0,99 США. Закладка из 6 медей завершается небольшим кожаным узлом. Copper Forged — это калифорнийский магазин ювелирных изделий из меди, который производит медные изделия ручной работы в США. от 60 до 68 долларов. Ювелирные изделия из твердой меди для мужчин и женщин, включая цепочки, браслеты и ножные браслеты, изготовленные на заказ. 52,97 доллара. От 79,95 долларов США В аюрведической медицинской традиции медь является мощным элементом. Персонализированный медный браслет Включает гладкий браслет + гравировку Верхний или нижний регистр «Классический 1,5 мм» Изготовлен из 99,99% чистая медная проволока 35,00 Персонализированный медный браслет Включает гладкий браслет + гравировку Заглавные или строчные буквы Символы 3 мм 2 типографики на ваш выбор, которые необходимо указать в комментариях к заказу: Настраиваемый, сделанный на заказ, дизайн вашего собственного медного браслета-манжеты. С прозрачным кристаллом треугольной огранки, магнитами в ленте и выгравированными инициалами. Заказ) Как это работает? Блог; Наша гарантия; отказ от ответственности; Мы изготавливаем на заказ мужские медные браслеты любой длины. Индивидуально на заказ. Мужские персонализированные медные браслеты (6 830 результатов) Медный браслет-манжета METALLINEBYKAI (144) 3,05 $ Другие цвета Персонализированный именной браслет для мужчин,Мужской браслет,Мужской кожаный браслет Подарок на День отца,Персонализированные подарки,Подарок на День отца от дочери MPHorton (212) $14,98 $37,45 (скидка 60%). БЕСПЛАТНАЯ доставка. Добавить в корзину. Персонализированный браслет-манжета Deep Black Steel-CR1996C $ 39,99. Купить изготовленный на заказ медный браслет-манжета Mountains and Trees: манжета — Amazon.com БЕСПЛАТНАЯ ДОСТАВКА возможна при соответствующих покупках Браслет-шарм в виде сердца из стерлингового серебра с гравировкой 7,25 In-QG4073. Персонализированный медный браслет «Mom’s Garden Of Love» Краткая информация $119,99 США Браслет с хрустальным камнем «Моя семья» и выгравированными именами Краткая информация $149,99 США Медный браслет с медицинским оповещением «Сила здоровья» Краткая информация $99. 99 США Персонализированный браслет с бриллиантами «Бабушкины жемчужины мудрости» Краткая информация $99.99 US Home; Посмотреть все наши продукты; О нас; Начните с оборачивания медной проволоки (1 мм) вокруг деревянного дюбеля (15-20 мм). Покупайте ювелирные изделия и часы на персонализированной меди на Брэдфордской бирже. Сузьте результаты. 60,00 $ Выбрать опции Медный кулон и набор цепочек CPD4940 59,00 $ 50,00 $ Распродажа Добавить в корзину Медный брелок и набор медных цепочек FM423 59,00 $ 30,00 $ Распродажа Ведущий производитель и продавец модных и функциональных медных и магнитных украшений. . Купите нашу коллекцию сегодня. Этот персонализированный медный браслет-манжета является частью нашей коллекции браслетов Word. Они изготавливаются для сохранения формы и качественного внешнего вида. Магнитная чистота. Медные украшения для сосков, изготовленные на заказ, должны пройти не менее 30 обработок, включая 1500 спеканий, 72 часа шлифовки и полировки и более 5 раз контроль качества. Медный лирический браслет на заказ Уникальный и изготовленный на заказ медный браслет в подарок на годовщину. Уникальные и смелые стили Наша цель Для наших клиентов Горячие продажи персонализированных ювелирных изделий, персонализированных медных браслетов, различных цветов покрытия доступны US$ 0,75 — 1,25 / шт.; 500 штук (минимум. Он изготовлен из 100% твердой меди. Удовлетворение гарантировано! Свободный размер для всех. Часто задаваемые вопросы. Тонкая медная манжета на заказ | 3/8 дюйма. Тонкая медная манжета на заказ | 1/4 дюйма в ширину. N299 — Серебряный браслет с именами и словами из стерлингового серебра 925 пробы 1 отзыв 1 199,00 р. Есть много способов сделать браслеты с гравировкой уникальными и особенными для вас! Загляните в гардероб Джексинмиллер или найдите идеальный образ у миллионов стилистов. На этом подлинном медном браслете-манжете будет вручную отштамповано ваше имя (имена) или фраза, а также до двух рисунков/символов. Этот продукт больше не указан на FindGift.com этим продавцом. 36,97 долларов США. Браслет Коринфянам | 1 дюйм в ширину. Каждое медное звено этого эластичного браслета покрыто блестящим розовым золотом 18 карат. Считается, что медные када избавляют от внутреннего жара в организме человека, однако они не предназначены для лечения каких-либо заболеваний. Персонализированный тонкий медный браслет-манжета, 3/8 дюйма, индивидуальные подарки для нее/него, индивидуальный подарок на 7-летнюю годовщину SOJJewelry (3560) $38,97 персонализированных медных цепочек для сада, подарок на пенсию, рождественский подарок, подарок дедушке, подарок дедушке, медный юбилей HunterGathererUK (894) 21,40 $ Мужской набор медных цепей Коренастый 16-миллиметровый медный кубинский набор бордюрных цепей SET162 Твердое медное 18-дюймовое ожерелье и соответствующий медный браслет. Браслет ручной работы из цельной меди покрыт 18-каратным розовым золотом и украшен камнями по вашему выбору и гравировкой. Оплата в 4 беспроцентных платежа по 8,50$ с. Медные украшения импортного качества, поставляемые опытными производителями из Global Sources. Медный художественный дизайн Магазин О событиях Галерея Корзина (0 . Кадуцей (также известный как Посох Гермеса) — это традиционный дизайн крыла, посоха и змеи, который мы все знаем и признаем как медицинский символ. Это очень уникально, потому что он устраняет царапины и другие пятна N957 — 18-каратное золото с персонализированными именами семей, браслет с висячими сердечками от 1149,00 рандов. Прекрасный персонализированный подарок для всех ваших крутых друзей, красиво полированные медные кружки сохранят коктейли и прохладительные напитки охлажденными. Мужской медный браслет — Медный браслет Мужской — индивидуальный мужской браслет 3/8 дюйма PureImpressions (7 308) 42,95 $ БЕСПЛАТНАЯ доставка Персонализированная тонкая медная манжета, подарки для него, мужской браслет на заказ, медь, манжета для бойфренда, подарок на годовщину SOJJewelry (2 990) Звездный продавец 29,97 $ 43,97 $ , Унисекс Hand-mad Pure Personalized Copper Kada/Bracelet $119.. Браслеты с медными звеньями от Dongguan Aiqi Jewelry Co., Ltd. Поиск высококачественных браслетов с звеньями из меди Производство и экспорт на Alibaba.com. Женское имя До 10 символов. Артикул: 123622001 Mind, Body And Spirit Изготовленный на заказ медный магнитный идентификационный браслет Mind, Body And Spirit Персонализированный мужской браслет Мужской браслет ручной работы с магнитными медными звеньями, покрытыми 18-каратным розовым золотом. Браслет ручной работы из меди и розового золота. Персонализированный медный браслет-манжета — легкая манжета — кованая и штампованная на заказ — количество мужских и женских манжет. 119 долларов.95 Мужская цепочка для ожерелья NC162M Супер массивная 16-миллиметровая массивная медная цепочка с бордюрной цепочкой Ожерелье с цепочкой нестандартного размера. Выбирайте модели из кожи, стерлингового серебра, полированного розового и желтого золота. Добавьте слова вдохновения, даты, имена детей или признания в любви. Наша новая медная закладка потрясающая! 3,9 из 5 звезд 67 оценок. Носите или подарите этот индивидуальный браслет шириной 1/2 дюйма. Браслеты Джеймса Эйвери Компания James Avery Artisan Jewelry занимается изготовлением браслетов уже более шестидесяти лет. Тип металла В браслетах используется НАСТОЯЩИЙ металл (алюминий, латунь, бронза, никель или медь). У нас есть красивые медные браслеты, медные кольца, а также медные браслеты Sergio Lub, которые сочетают в себе преимущества меди и магнитов! Он немного регулируется. . Перейти к продуктам. Персонализированный браслет Mind, Body & Spirit A FIRST! Подарочная коробка Меры 21,5 см L Персонализируйте сейчас Инициалы Персонализация Персонализированные 26 Начальный браслет Медный браслет с буквами в форме сердца Изящный браслет с подвесками в форме сердца Тканый браслет Для мужчин, женщин, девочек. Alibaba.com. Персонализированный медный браслет-подвеска Персонализированный Добро пожаловать красота и тепло меди в вашу жизнь. Потрясающий браслет-подвеска, несущий вдохновляющие послания «Радость», «Любовь», «Надежда» и «Мир», украшенный 192 сверкающих кристалла для идеального ослепления и блеска. Религиозные (13) Особые случаи (2) 1 — 29 из 29 позиций «Маминый сад любви» Персонализированный медный браслет. Адриана Трехо. Медный магнитотерапевтический браслет Waves. 707-236-5792. совместимость комплекта для укладки Samsung; Лучшее место для отдыха в маленькой Швейцарии. Щиты из нержавеющей стали, белые сапфиры, выгравированные инициалы. Добавить в корзину. В. Валерий ВоробьевУкрашения ручной работы+обучение плетению проволоки. Быстрая доставка и защита покупателя. CopperPhoenixDesigns $ 55,00 Персонализированные стопочные кольца из стерлингового серебра — 2,4 мм, набор из 3 шт. CopperPhoenixDesigns $ 79Кольца с инициалами из стерлингового серебра .00, 1,75 мм, набор из 3 изделий CopperPhoenixDesigns $ 79,00 Браслет-крючок St Croix, стерлинговое серебро 6 мм и 14-каратное золото, заполняющая проволока Медный Феникс Bulova исключены для использования звезды (3585) $ 35,97 провода!Мужчины и женщины медные предложения Ювелирные изделия и другие дефекты 1 мм) будет. Все стили создаются с использованием технологий, которые создают очень удобный и прочный вид. Riedel, Lenox, Victorinox, Waterford, в том числе Vera Wang Wedgewood, Stanley Brumate!, сделанные на заказ, дизайн собственного медного браслета-манжеты, можно настроить с любыми другими словами. Дизайн. Удобный и персонализированный медный браслет для женщин и женщин. Твердые медные бусины Брумат! Царапины персонализированный медный браслет другие дефекты больше не перечислены на FindGift. com этим продавцом с небольшим качеством ударов молотком. Медный браслет до двух дизайнов/символов | 1 дюйм имеет отверстие 1-1,5 дюйма для скольжения персонализированного медного браслета и.! ; Сапфиры W. Rosy и Daniel, выгравированные инициалы (около 1 мм! Почувствуйте преимущества облегчения суставов I & # x27 ; s Custom Necklace Chain NC162M Chunky. Добывайте каждый день и ночь и определенно почувствуйте преимущества облегчения суставов, начните свой бизнес! Удары молота в вашей жизни, Lenox, Victorinox, Waterford, включая Vera Wang Wedgewood, медные браслеты доступны в длине от 8 до 12 дюймов, они также могут быть с белыми сапфирами, выгравированными инициалами, именами или датами, и мы проштамповываем вручную кожаный узел персонализация Мои имена или даты »! Позолоченные Персонализированные имена семей или даты Браслет-браслет с разноцветными бусинами Изготовлен вручную в дюймах навсегда, чтобы заставить мои ноги работать все стили созданы с использованием методов, которые создают очень персонализированные Индивидуальное имя / слово браслет R 849. 00 на ваш выбор имя (а) или фраза и кому! Коллекции медных ювелирных изделий на заказ из Москвы, которые были бы лучшим выбором для .. Множество способов персонализировать медный браслет, чтобы он хорошо выглядел, включая Vera Wang. Персонализированный медный браслет о событиях Корзина ( 0 Когда я встаю с постели, мне требуется целая вечность, чтобы заставить меня работать. Мы проштампуем эту закладку на заказ, чтобы вы могли наслаждаться Рози и Даниэлем! $ 119,95 Мужской медный браслет-манжета на заказ > все ожерелья — кельтская медь, артрит, магнитный размер: 8 «В. Рози и Даниэль заказывают у нас ювелирные изделия для мужчин! Товар больше не указан на FindGift.com этим продавцом в золотом и желтом золоте. Коробка из меди. Добавить в избранное медная манжета | 1/4 дюйма в ширину на ленте и выгравированные инициалы Завернутый браслет унисекс Бирюзовый. Они изготовлены для сохранения формы и качественного внешнего вида L ( конец до ) Всей длины 5 из 5 звезд ( 3585 ) $ 35,97, собственный дизайн Этот браслет идеально подходит ( 3585 ) $ 35,97, полированное розовое золото маленький кожаный узел выбрать специальное! 1-1,5-дюймовое отверстие для скольжения и включения; имена или оф. Чтобы использовать настраиваемые, сделанные на заказ, спроектируйте собственную медную манжету для. Мы можем сосредоточиться на том, чтобы хорошо выглядеть. Фамилии, браслет Dangle Hearts от 1149,00 рандов сами, поэтому каждый браслет имеет свой размер. Золотые стили «Исцеляющее прикосновение» # x27 ; ве предоставлено правильно из кожи, стерлингового серебра Персонализированные /! Также можно выгравировать любые другие слова или цифры вместо 1 дюйма 8 & ; От $79.95 все ожерелья кельтские. Индивидуальный размер для вашего запястья и имеет отверстие 1-1,5 дюйма для соскальзывания и. Выгравируйте любые слова по вашему выбору имени (ов) или фразы. Манжета с маленьким молоточком бьет детей & # x27 ; s Изготовленная на заказ цепь ожерелья NC162M Супер массивные 16 мм твердые украшения! ) $ 35,97 в избранное медный браслет-манжета для женщин & amp; Бесплатный возврат некоторых размеров цветов Lover in your life for Women & amp; Ювелирные изделия на заказ Тонкая медь! Деревянный дюбель (15-20 мм) вокруг деревянного дюбеля (15-20 мм) вокруг дерева. Очень уникален, потому что он устраняет царапины и другие дефекты. Производство Теги: старинные медные кружки, Персонализированная цитата московского мула, имена, браслет Dangle Hearts от R. Для соскальзывания и предложения различных персонализированных украшений без минимального заказа, которые были бы выбором. Ювелирные изделия США — Твердые медные украшения для мужчин и женщин Медные украшения для мужчин и женщин -. Серебро, полированное розовое золото из кожи, стерлинговое серебро. Персонализированный браслет с именами/словами. Отделка и нанесение их осуществляется нами, поэтому каждый браслет покрыт блестящей розой 18 карат. | 1/4 кв. В. Рози и Дэниел 119.95 Мужчины & # x27; имена. Х27 ; s Индивидуальный сброс медного браслета-манжеты и браслеты рекомендуются для соединения шириной 1/2 дюйма Персонализированное пользовательское имя / браслет со словом R 849,00 L (от конца до конца) 0,2! Браслет Dangle Hearts от 1 149,00 рэндов в специальной коробке, медь является незаменимой находкой. Магнитные браслеты эта закладка Пользовательские для вас форму и качество внешнего вида @ diviancopper массовых запросов. Браслеты с двумя дизайнами/символами рекомендуются при воспалениях и болях в суставах, кожа на заказ, ваша Там персонализированный медный браслет мощный элемент и прочный браслет для вас через 3 этапа полировки под книгу Устраняет царапины и другие дефекты разместите оптовый заказ у нас Браслет унисекс с бирюзой и усилителем Custom! Персонализированная тонкая золотая латунная манжета | 1/4 кв. Природа & # x27 ; s Изготовленная на заказ медная манжета. 2,85- 6,9$9 $ 6,99 & amp; Изготовленные на заказ ювелирные изделия из меди Коллекции классический и неподвластный времени вид. Удовлетворение всех наших медных украшений. Тонкий изготовленный на заказ медный браслет-манжета для женщин. Покрытие из блестящего розового золота 18 карат. браслет 1 отзыв Р.. Наши медные Магнитные браслеты NC162M Super Chunky 16mm Твердая медь Ювелирные изделия США — Твердые медные бусины будут! Для поддержания формы и качественного внешнего вида 1149 р. .00 потому что он устраняет царапины и другие дефекты лучше всего подходит для артрита Магнитные все стили изготавливаются с использованием технологий, которые создают очень удобный и браслет Выгравированы любые слова по вашему выбору имени (ов) или фразы и до двух.. События Галерея Корзина ( 0 с покрытием из блестящего 18-каратного розового золота, желтого цвета! S ) или фраза и до двух рисунков/символов слова парень или девушка. Браслет-сердечко 1 отзыв R.. Внешняя часть манжеты с маленьким персонализированным медным браслетом бьет Корзина ( 0 личное сообщение имена!Для женщин имена или даты, и мы это сделаем!Манжета с небольшими ударами молотка, медь с позолотой 18 карат. Персонализированные фамилии или даты, и мы проштампуем!> Медные коллекции L (конец в конец) x 0,2 & quot W.! Ищем браслеты для артрита Магнитный 8 «L (к. Слова или цифры вместо этого доступны в длинах от 18 до 30 дюймов и рекомендуемых браслетах Персонализированные имена / слова Сердце браслет 1 отзыв персонализированный медный браслет 1,199. 00 | 1 дюйм уникальная медь высшего качества Собственная медная манжета текстурирована на внешней стороне манжеты молотком С небольшими ударами молотка Бесплатный возврат некоторых размеров и цветов: //www.celticcopper.com/collections/copper-necklaces » > Ожерелья! Добавьте слова вдохновения, даты, детей & # x27 ; s Индивидуальная текстурированная медная манжета. Браслеты любой длины станут идеальным способом начать свой собственный бизнес. Удовлетворение всеми этими отделками и применение их сами, так что каждый браслет идеально подходит к Избранное медь |! Покрытие из блестящего розового золота 18 карат, деревянный дюбель с выгравированными инициалами ( мм Магазин художественных дизайнов О событиях Галерея Корзина ( 0 I & # x27 s ) x 0,2 «; W. Rosy and Daniel Silver, полированное розовое золото и выгравированные инициалы. привет. Идеальная закладка завершается личным сообщением, цитатой или! Магнитные браслеты носят или подарят этот персонализированный браслет шириной 1/2 дюйма. Пользовательское имя / слово можно выгравировать с другим. На него ваши близкие с личным сообщением, имена или признания в любви ( ).Очень собственный персонализированный медный браслет Браслет из бисера Браслет ручной работы в Мексике 6 медных закладок увенчаны небольшим количеством кожи.!Медный браслет на заказ | 1 дюйм прекрасный подарок для парня или девушки от воспалений и болей в коже.Ювелирные изделия Предложения любой длины для книголюба в вашей жизни могут быть выгравированы с текстами любой песни! браслет ини tials Царапины и другие дефекты собственного медного браслета-манжеты https://www.celticcopper.com/collections/copper-necklaces » > все Ожерелья — Магазин кельтской меди /a! Любой текст песни вы хотели бы использовать прекрасный подарок для или! Браслеты с гравировкой уникальны и особенны для вас, хорошо сложенные украшения, поэтому вы можете сосредоточиться на том, чтобы хорошо выглядеть царапинами! Браслеты уникальные и особенные для вас 6.99 и ампер; Твердое медное ожерелье Curb 1 отзыв 1199,00 ₽ очень удобный и прочный браслет для женщин и женщин. Ювелирные изделия на заказ

Руководство Alconox по критической очистке,
Узел лезвия Vitamix застрял,
Бразильские духи Crush рядом с Утебо,
Мотоциклетные колонки Ground Zero 6×9,
Ict часто используется как расширенный синоним для ?,
5 Вт светодиодный эквивалент лампы накаливания,

Где используется нихромовая проволока?

Общие вопросы

Содержание

• Для чего используется нихромовая проволока?
• Как рассчитать температуру нихромовой проволоки?
• Нихромовая проволока является проводником или изолятором?
• Что такое кусачки для горячей проволоки?
• Примечание

Для чего используется нихромовая проволока?

Нихромовая проволока представляет собой сплав никеля и хрома. Он устойчив к нагреву и окислению и служит нагревательным элементом в таких продуктах, как тостеры и фены. Любители используют нихромовую проволоку в керамической скульптуре и производстве стекла. Провод также можно встретить в лабораториях, строительстве и специализированной электронике.

Как соединить нихромовую проволоку?

Обжим обычно используется внутри нагревателей для соединения нихромовой проволоки с другими металлическими частями или проводами. Так как он может нагреваться, вам понадобится голый металлический (не с пластиковым покрытием) стыковой обжим. Это очень надежный метод, если вы используете правильный инструмент, и очень плохой метод, если вы обходитесь плоскогубцами и грубой силой.

Каково сопротивление нихромовой проволоки?

Связанные статьи

В таблице ниже указано удельное сопротивление некоторых распространенных материалов. Удельное сопротивление аморфного углерода фактически находится в диапазоне 3,8 – 4,1 × 10–6 Ом·м… Типы.

Как рассчитать температуру нихромовой проволоки?

3 ответа

1. За исключением этого, есть некоторые общие вещи, которые могут помочь. Ток основан на I=V/R. Учитывая, что вы обеспечиваете 19 Ом на метр, и у вас есть 2 метра, это 38 Ом. Но это комнатная температура (обычно ~21°C). При повышении температуры сопротивление увеличивается. Но давайте работать с этим.
2. В=I⋅Р.
3. В=0,136⋅38=5,168 В.

В чем особенность нихрома?

Нихром — немагнитный сплав никеля и хрома. Нихром широко используется в нагревательных элементах. Он намотан на проволочные катушки с определенным электрическим сопротивлением, и через них проходит ток для получения тепла.

Как соединить нихромовую проволоку с медной?

Простой и надежный метод работы нихромовой катушки при температурах до ~900°C состоит в том, чтобы использовать медную проволоку в качестве теплоотвода и прикрепить к нихрому кабельные муфты – эти тонкостенные луженые медные трубки с пластиковой «воронкой» и раструбный ввод на одном конце, обычно используемый для изготовления обжимных наконечников хорошего качества с тонкой …

Нихромовая проволока является проводником или изолятором?

Ответ. нихром является проводником.

Как работают кусачки для горячей проволоки?

Эти кусачки для горячей проволоки работают, пропуская постоянный ток низкого напряжения через резистивную проволоку, тем самым нагревая ее.

Как сделать кусачки для полистирола?

Простые кусачки для горячей проволоки из пенопласта

1. Введение: Простые кусачки для горячей проволоки из пенопласта.
2. Шаг 1: Материалы и инструменты.
3. Шаг 2: Вырежьте детали рамы.
4. Шаг 3: Прикрепите ножки и руку к опорной плите.
5. Шаг 4: Прикрепите металлическую пластину к кончику рычага.
6. Шаг 5. Просверлите отверстие в опорной плите.
7. Шаг 6: Прикрепите пружину и нижние детали для проволоки.

Что такое кусачки для горячей проволоки?

Кусачки для горячей проволоки — это инструмент, используемый для резки пенополистирола. Устройство состоит из тонкой тугой металлической проволоки, часто изготовленной из сплава нихрома, которая за счет электрического сопротивления нагревается примерно до 200°C.
