Газовый резак по металлу: устройство и виды, цена

Автор admin На чтение 4 мин. Просмотров 6.5k. Опубликовано

Несмотря на развитие новых технологий резания металла (плазменная, лазерная резка), доля применения оборудования для кислородной резки в общем объеме выполняемых работ не уменьшается. Основанием для такой популярности данного метода является низка себестоимость выполняемых работ при вполне допустимом качестве.

Хотите сэкономить время и средства ? Многие задачи Вы можете решить с помощью компактных портативных газорезательных машин.Теперь портальные машины оставьте на случай только самых сложных задач. Рекомендуем обязательно ознакомиться с таким продуктом.

Кроме того, само оборудование (резаки по металлу газовые) имеет вполне доступную цену, а период окупаемости оснащения для выполнения работ по такой технологии, минимальное.

Содержание

  1. Физика  газовой резки и область применения
  2. Устройство резаков
  3. Существующие типы резаков
  4. Основы технологии резки

Физика  газовой резки и область применения

Данная методика основана на расплавлении металла под воздействием температуры открытого пламени, получаемого при сгорании обогащенной кислородом смеси горючих газов.

При этом резаки для газовой резки металла выполняют две основные рабочие функции:

  • Разогрев металла до температуры плавления.
  • Удаление расплава из зоны резки потоком кислорода.

Благодаря этому существенно снижаются энергозатраты на выполнение работ, и повышается скорость резания.

Технология газовой резки может применяться для работы и с черными, и с цветными металлами, а так же различными сплавами.

При этом основное внимание стоит уделять выбору основного горючего газа. При горении они обеспечивают различную температуру.

В качестве топлива (источника тепловой энергии) применяют следующие газообразные вещества:

  • Пропан.
  • Водород.
  • Ацетилен.
  • Пары керосина.

Газовый резак по металлу применяется при выполнении монтажных работ на строительных площадках и в заводских условиях при изготовлении металлоконструкций.

Устройство резаков

Несмотря на то, что существуют различные модели оборудования, отличающиеся габаритами и производительностью, устройство газового резака во всех случаях однотипное:

  • Поступающие по подающим шлангам газы (основной горючий и кислород) смешиваются в специальной камере. После чего они подаются в выпускное устройство (мундштук). Оно обеспечивает необходимые параметры потока (скорость истечения смеси).
  • Получаемый в результате горения факел пламени воздействует на металл и приводит к его плавлению.
  • Регулировка состава смеси, а, следовательно, и температуры ее горения, осуществляется при помощи двух вентилей (на каждый газ отдельный).
  • Непосредственная резка (выдувание расплава из рабочей зоны) осуществляется потоком кислорода. Он который подается на мундштук по отдельной линии. Количество режущего газа регулируется отдельным вентилем.

Все существующие виды газовых резаков имеют именно такую конструкцию, исключение составляет только рабочее устройство керосинорезов. Хотя, принцип работы такой горелки тот же, различия заключается именно в технических конструктивных решениях. Наиболее производительными считаются инжекторные газовые резаки, получение рабочей смеси осуществляется путем подсоса кислорода потоком рабочего газа.

Существующие типы резаков

В зависимости от применяемого горючего газа конструкция устройства может несколько меняться, но основные различия заключаются в форме и размерах мундштука, а также диаметре выпускного сопла.

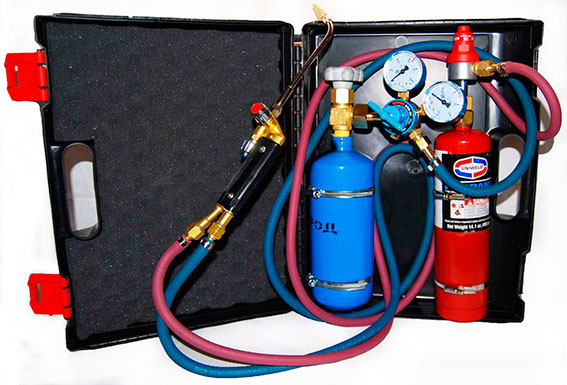

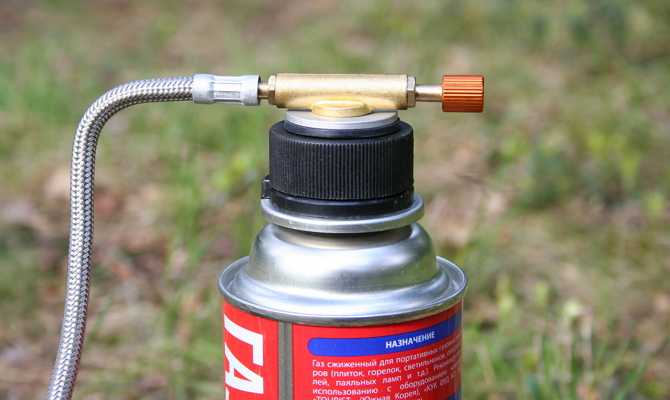

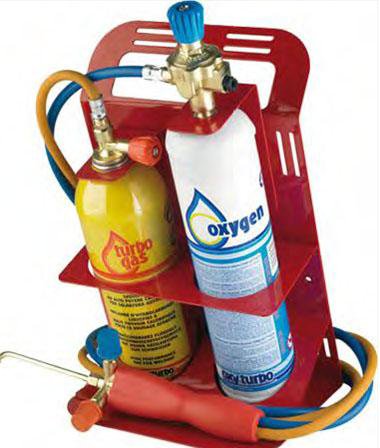

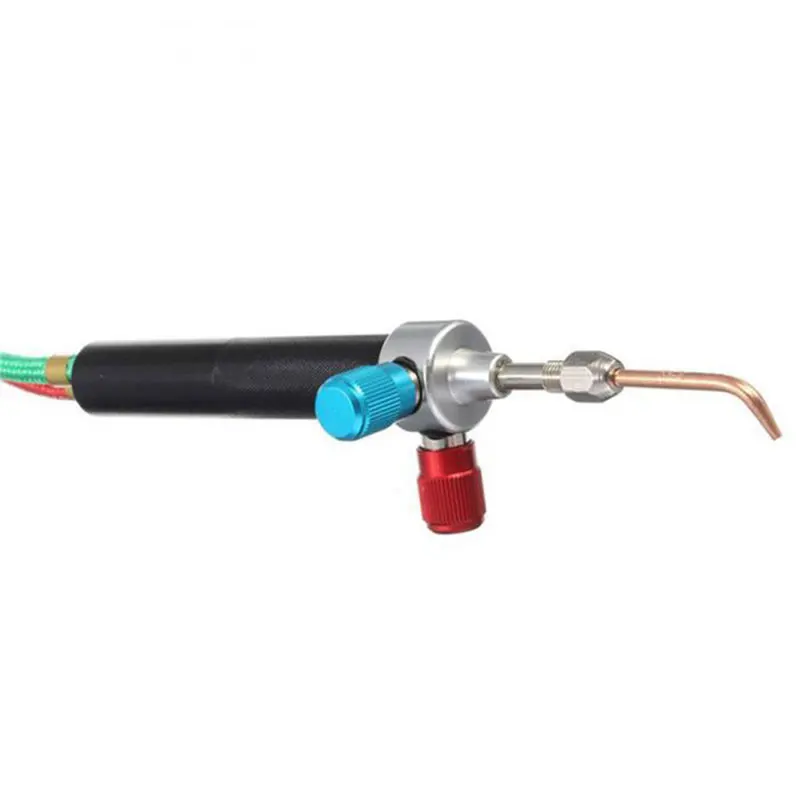

Небольшие размеры имеет портативный мини-газовый резак по металлу, работающий на ацетиленовой смеси. Именно ацетилен обеспечивает наибольшую температуру пламени, поэтому даже небольшие по размерам резаки могут применяться для работы даже с толстым металлом.

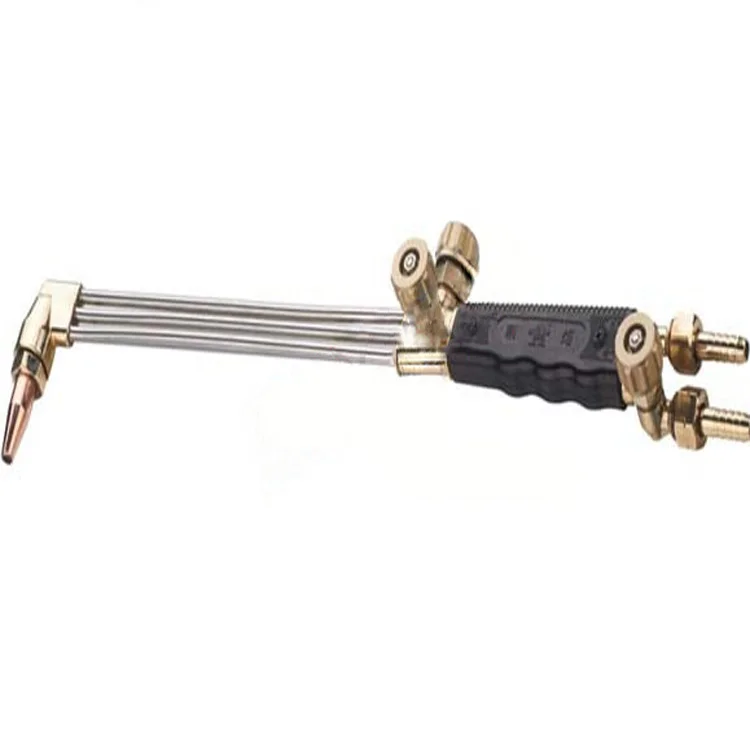

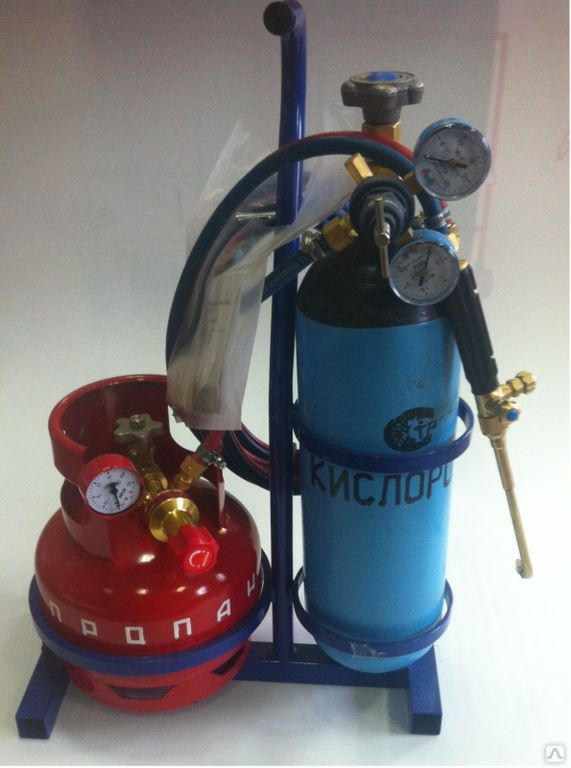

Резак для резки пропаном считается одним из самых распространенных, он отличается невысокой стоимостью, но обеспечивает вполне достаточную производительность. Существуют даже туристические газовые резаки такого типа, которые работают от малолитражных баллонов с пропаном, такое оборудование отличается компактными размерами.

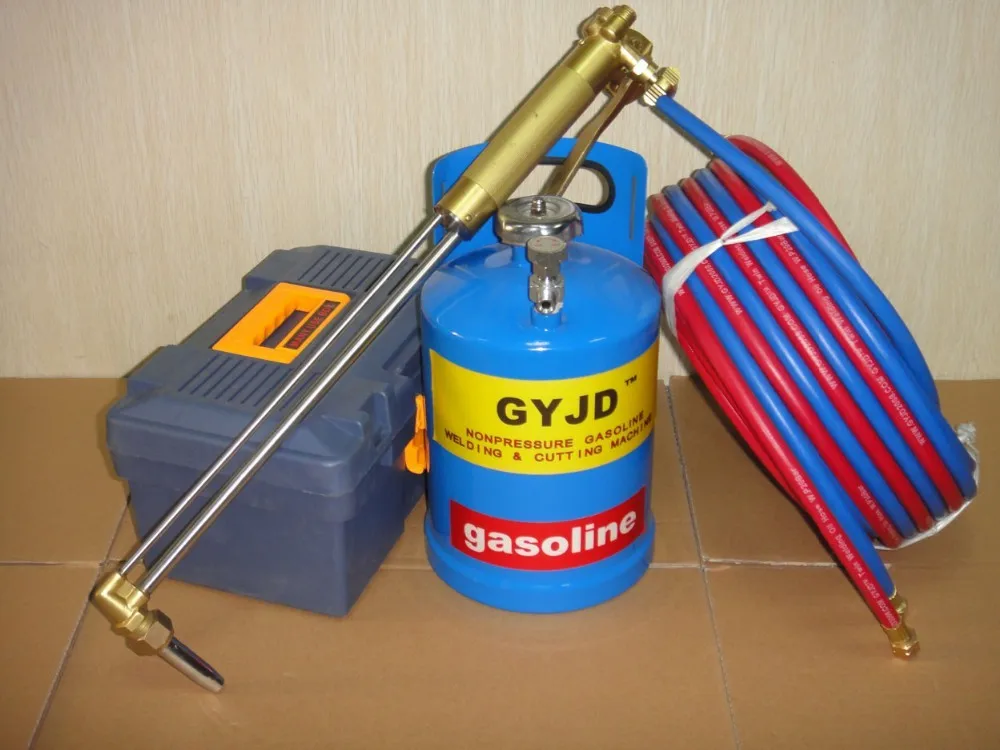

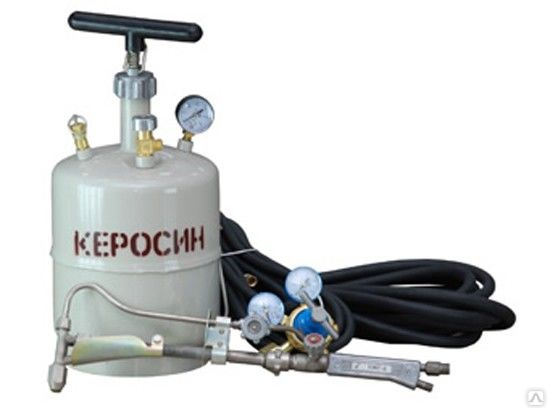

Керосинорезы имеют более сложное устройство и применяются в основном в промышленных целях, в условиях, когда по соображениям безопасности не допускается применение газовой аппаратуры (например, резка металла в угольных шахтах).

Постоянное усовершенствование оборудование приводит к выпуску более простых и удобных в эксплуатации устройств.

Так, сравнительно недавно на рынке появился газовый резак с пьезоподжигом, который запускается в работу простым нажатием кнопки, мелочь конечно, но приятная.

Основы технологии резки

Выполнять работы такими агрегатами можно после минимальной подготовки, главное правильно установить требуемый режим резки, который зависит от физических свойств металла и его толщины. Перед тем, как резать газовым резаком, необходимо установить требуемую температуру горения. Она определяется визуальным путем, по размерам ядра факела пламени. Для разных газов этот показатель несколько отличается, но в среднем ядро (участок пламени синего цвета) должно иметь длину 10-20 мм, в этом случае будет получена оптимальная температура для работы с большинством металлов.

Скорость резания определяется количеством подаваемого на выдув расплава кислорода. Для увеличения скорости выполнения работ необходимо увеличить подачу режущего газа.

Дать ответ на общий вопрос, сколько стоит газовый резак, невозможно. Цена зависит от обеспечиваемой производительности устройства, его габаритов, наличия дополнительных функций, упрощающих выполнение работ.

Но в любом случае стоимость данного оборудования вполне демократична, что и обеспечивает популярность данной технологии резки металлов.

Мини резак по металлу газовый в Пензе: 305-товаров: бесплатная доставка, скидка-23% [перейти]

Партнерская программаПомощь

Пенза

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Текстиль и кожа

Текстиль и кожа

Здоровье и красота

Здоровье и красота

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Электротехника

Электротехника

Дом и сад

Дом и сад

Мебель и интерьер

Мебель и интерьер

Сельское хозяйство

Сельское хозяйство

Торговля и склад

Торговля и склад

Все категории

ВходИзбранное

Мини резак по металлу газовый

regmarkets.ru/listpreview/idata2/3f/85/3f854670b8c69e34a6bf6d94cd213a3c.jpg»>

790

990

Газовая горелка AS-509C (резак) с пьезоподжигом 360 Тип: Газовый резак, Размер: Длина 5.000 Ширина

В МАГАЗИНЕще цены и похожие товары

3 699

4809

Резак газовый Kovea «Phoenix Torch KT-2709H» Тип: Газовый резак, Размер: Длина 15.000 Ширина 5.000

В МАГАЗИНЕще цены и похожие товары

Газовый резак Kovea Brazing torch Тип: горелка, Пьезоподжиг: нет, Регулятор уровня пламени: да

В МАГАЗИНЕще цены и похожие товары

Газовый резак Kovea KT-2008 Rocket Torch Тип: горелка, Пьезоподжиг: нет, Регулятор уровня пламени:

В МАГАЗИНЕще цены и похожие товары

941

1369

Резак газовый портативный ECOS GT-07 Тип: Горелка насадка, Размер: Длина 32. 000 Ширина 18.000

В МАГАЗИНЕще цены и похожие товары

Газовый резак Kovea Auto KT-2511 Fire Bird Torch Тип: горелка, Пьезоподжиг: да, Регулятор уровня

В МАГАЗИНЕще цены и похожие товары

954

1272

Горелка насадка Tourist TURBO LONG TT-909 Тип: Горелка насадка, Размер: Длина 70.000 Ширина 14.000

В МАГАЗИНЕще цены и похожие товары

Резак Сварог РЗ 62-3F Тип: рычажный, Толщина реза: 300, Вес нетто: 2.380

В МАГАЗИНЕще цены и похожие товары

2 710

3523

Резак газовый Kovea «Master KT-2211» Тип: Газовый резак, Название модели (для объединения в одну

В МАГАЗИНЕще цены и похожие товары

3 932

5112

Резак газовый Kovea KT-2912 Тип: Горелка насадка, Размер: Длина 18.000 Ширина 18.000 Высота 5.000,

В МАГАЗИНЕще цены и похожие товары

Газовый резак Kovea KT-2408 Canon Torch Тип: горелка, Пьезоподжиг: нет, Регулятор уровня пламени: да

В МАГАЗИНЕще цены и похожие товары

Газовый резак Kovea Auto TKT-9607 Multi Purpose Torch Тип: горелка, Пьезоподжиг: да, Регулятор

В МАГАЗИНЕще цены и похожие товары

Резак газовый Kovea Brazing Torch KT-2104

В МАГАЗИНЕще цены и похожие товары

Резак газовый Следопыт пьезо N01 (PF-GTP-N01)

В МАГАЗИНЕще цены и похожие товары

Газовый резак «Auto KGT-1808» KOVEA (, )

В МАГАЗИНЕще цены и похожие товары

Резак газовый Tourist Turbo TT-900 с системой подогрева газа

В МАГАЗИНЕще цены и похожие товары

Резак Ecos GT-06 газовый для резьбового газа

В МАГАЗИНЕще цены и похожие товары

Резак газовый (KT-2104) Kovea

В МАГАЗИНЕще цены и похожие товары

Резак газовый Kovea Rocket Torch KT-2008

В МАГАЗИНЕще цены и похожие товары

Газовый резак Tramp TRG-023

В МАГАЗИНЕще цены и похожие товары

Резак газовый Tourist Profi-S ТТ-700

В МАГАЗИНЕще цены и похожие товары

Газовый резак Следопыт GTP-R01

В МАГАЗИНЕще цены и похожие товары

Резак газовый (KT-2408) Kovea

В МАГАЗИНЕще цены и похожие товары

Резак газовый «Flame» Track

В МАГАЗИНЕще цены и похожие товары

Резак газовый Auto NT-607H

В МАГАЗИНЕще цены и похожие товары

Газовый резак «RUNIS» пьезо, (цанг. ) на блистере 4-048

ПОДРОБНЕЕЕще цены и похожие товары

Ручные газокислородные резаки НПО «Мидасот» Резак пропановый трехтрубный Факел 590 мм Резак

ПОДРОБНЕЕЕще цены и похожие товары

Ручные газокислородные резаки НПО «Мидасот» Резак пропановый инжекторный МАЯК-2-01 820 мм Резак

ПОДРОБНЕЕЕще цены и похожие товары

2 страница из 13

газовый мини-резак своими руками — LifeTweaks

Опубликовано: 12. 11.2014, 16:36 | Автор: Александр | В рубрике: Для автолюбителя 5857 просмотров

  • Рейтинг
  • Ваша оценка

Простота реализации

Практическая польза

Эстетика и удобство

Соответствие цели

Простота реализации

Практическая польза

Эстетика и удобство

Соответствие цели

3. 75

Компактная, но очень мощная горелка! С лёгкостью плавит и режет медные провода, за секунды раскаляет листовой металл.

Предлагаем Вашему вниманию лайфтвик по изготовлению такой газовой горелки (мини-резака) из заправки для зажигалки, которая не раз выручит в домашнем хозяйстве.

Для изготовления такого резака нам понадобится:

  • две капельницы (большие)
  • большая игла для накачивания футбольных мячей
  • пластиковая бутылка 1,5 — 2 литра или аквариумный компрессор
  • заправка-баллон с пропан-бутаном для зажигалок
  • моток медной проволоки (трансформаторная), паяльник, флюс и олово
  • термо-пистолет (термо-клей)
  • канцелярский нож
  • съемный автомобильный сосок (для автомобильной камеры)
  • маленький надфиль, мелкозернистый точильный камень



Итак, для начала нам необходимо приготовить иглу для подачи газа, которую мы будем использовать в качестве наконечника резака (дюза). Для этого, берём большую иглу для накачивания мячей и на расстоянии 1,5 — 2 см. делаем небольшой надрез надфилем.

Далее, приготавливаем маленькую иглу, по которой у нас будет идти кислород (воздух). Берём иголку из под капельницы, сначала спиливаем её острый конец об точило или надфиль, затем изгибаем её под углом в 45 градусов на расстоянии примерно 1,5 — 2 см. и вставляем в проделанное отверстие большой иглы.

У нас получается игла в игле. Если выступающие торцы игл не совпадают, их можно подровнять на точильном камне «под лицо».

Далее нам необходимо зафиксировать, и в тоже время, загерметизировать иглу в игле. Для этого намотайте тонкую (подойдет от миниатюрного трансформатора), заранее очищенную от лаковой пленки или окиси, медную проволоку на место стыковки иглы в игле. Затем покройте «намоток» флюсом для пайки алюминия и хорошенько пропаяйте оловом при помощи паяльника.

Теперь присоединим гибкие трубочки капельниц к иглам, они послужат нам магистралями для передачи воздуха и газа. С большой иглой придётся повозится, т.к. стык у неё больший в диаметре, чем диаметр трубочки капельницы.

Важно отметить, что зажимы-ограничители на трубках капельницы снимать не нужно, они пригодятся для регулировки пламени резака.

Далее приготовим кислородный баллон (резервуар со сжатым воздухом).

Для этого берём пластиковую бутылку и вырезаем в дне бутылки отверстие под съемный автомобильный сосок. Устанавливаем сосок в отверстие, предварительно обработав края отверстия термо-клеем, зажимает сосок в бутылке специальной гайкой. Через этот сосок, Вы сможете накачать бутылку сжатым воздухом самым обычным автомобильным насосом.

Если у Вас под рукой оказался аквариумный компрессор или автомобильный электрический насос для подкачки шин, можно пропустить этот этап и использовав их вместо бутылки со сжатым воздухом.

Далее, в крышке из под пластиковой бутылки делаем отверстие в размер капельницы, предварительно разрезав её (капельницу) до «юбки». Герметизируем капельницу в крышке при помощи термо-клея и плотно прикручиваем крышку к бутылке. Соединяем магистраль от маленькой иглы с соском капельницы в крышке. Через данное соединение в магистраль резака будет проходить сжатый воздух.

Теперь, заключительный этап, соединяем вторую магистраль с баллоном газа для заправки зажигалки. Для этого делаем в крышке салатового баллона отверстие в размер трубочки капельницы, продеваем в отверстие трубочку от большой иглы. На конец трубочки одеваем подходящую насадку (идёт в комплекте с баллоном газа) обеспечивающую достаточно плотное и надежное соединение.

Фиксируем трубку с насадкой внутри крышки термо-клеем так, чтобы насадка надавливала на сосок баллончика с газом при закрытии крышки и в тоже время не проваливалась в отверстие в крышке баллончика.

На этом процесс изготовления мини-резака из газового баллончика для заправки зажигалок окончен. Для начала использования, накачайте бутылку воздухом (или включите компрессор/насос). Закройте крышку баллончика с газом. Приоткройте оба зажима-ограничителя на капельницах и подождите кончик резака. Отрегулируйте пламя до тонкого голубоватого факела. Всё, резаком можно пользоваться. Температура факела такого резака может достигать 1500 градусов Цельсия и возможность резки листовых металлов до 1 мм. в толщину.

Ознакомится с детальной инструкцией по изготовлению газовой горелки (мини-резака) Вы можете посмотрев следующее видео:



Loading…

Внимание!
Будьте осторожны при обращении с огнеопасными веществами. С газом работайте только в хорошо проветриваемом помещении, вдали от источников огня!

газовый, мини-резак, своими руками, заправка для зажигалки

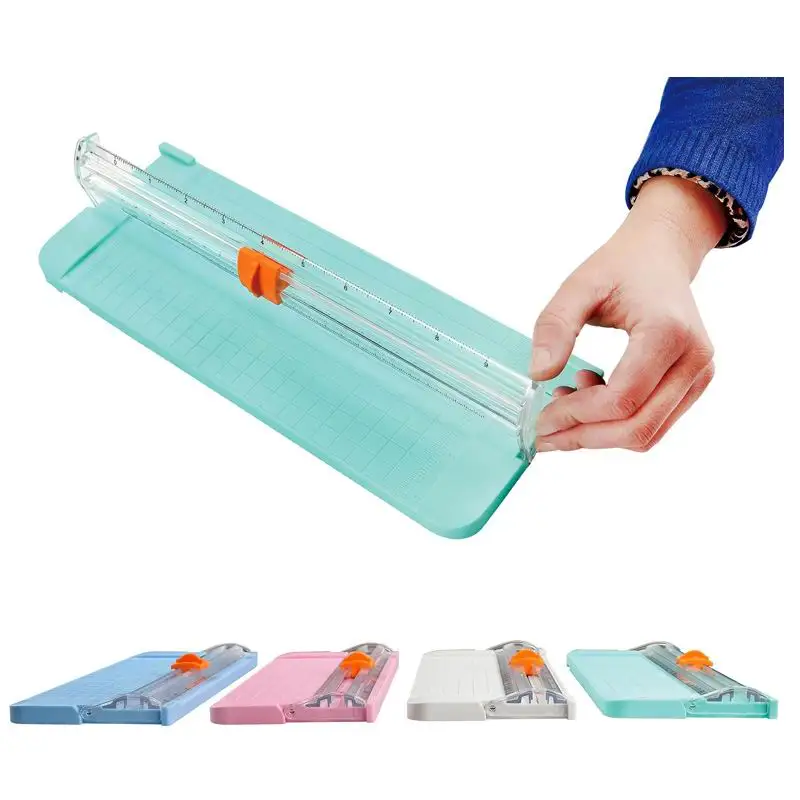

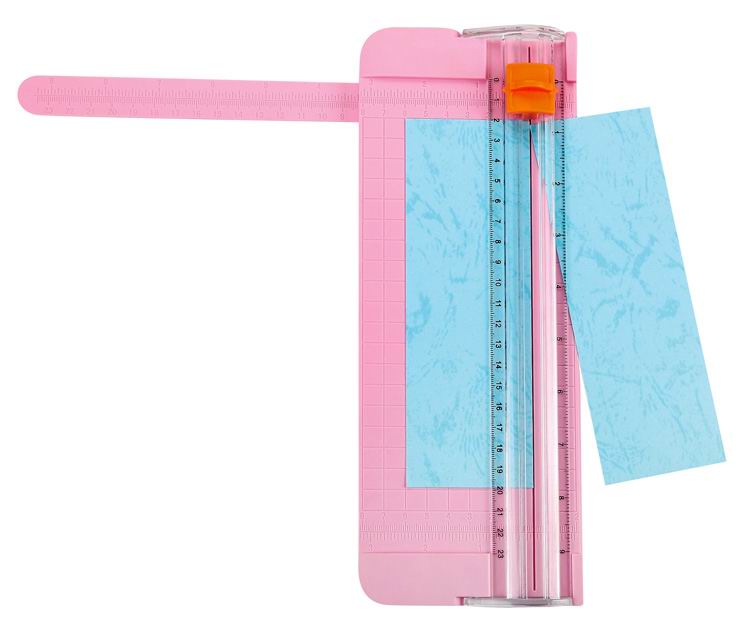

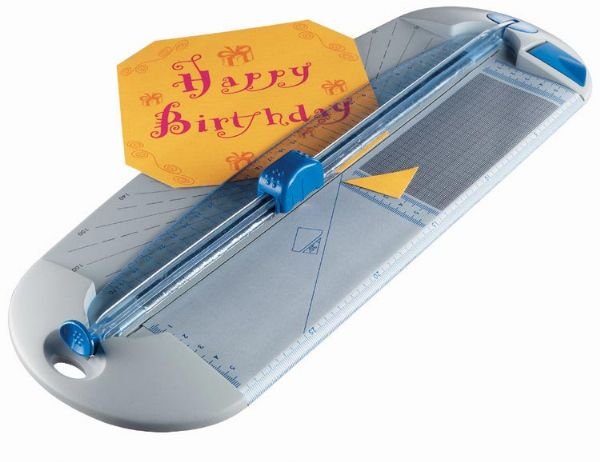

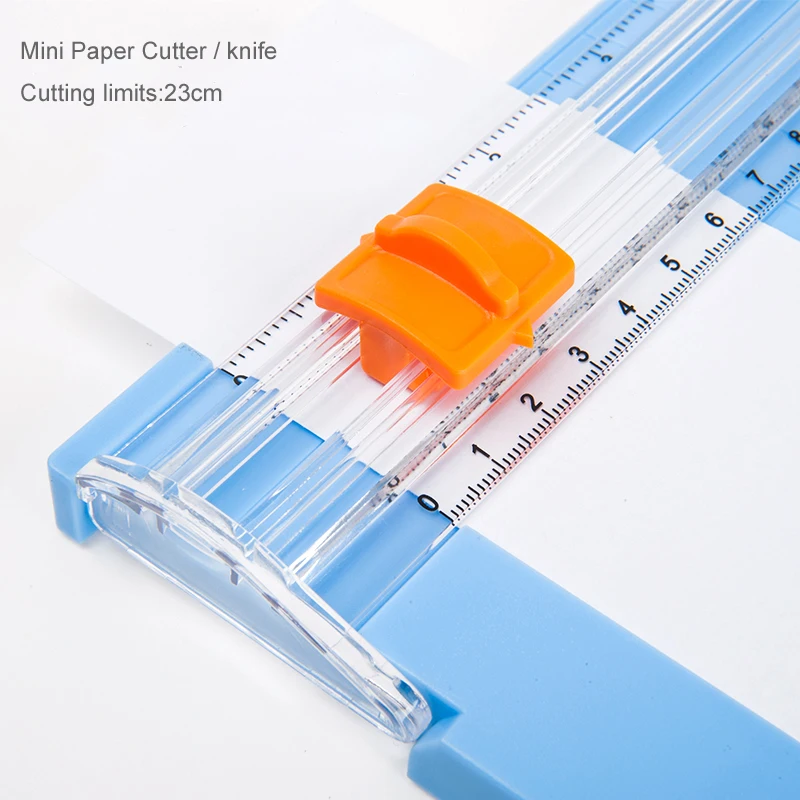

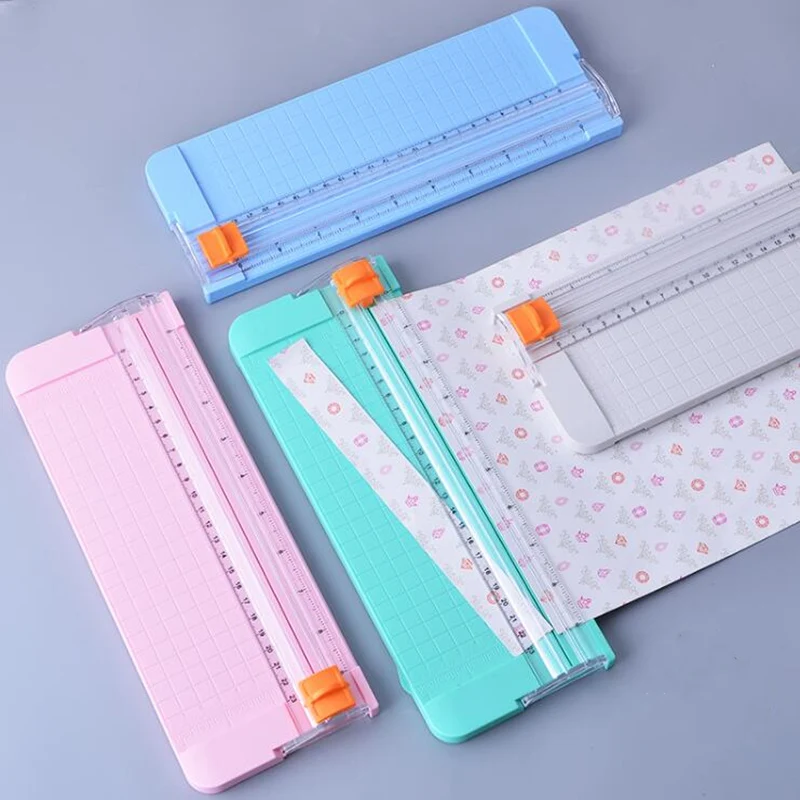

Мини-резак для марок. Lindner, #7008

Характеристики:
— масштабная линейка с миллиметровой шкалой;
— точность измерений — до 220 мм.

Мы знаем, как важен КОМФОРТ в хобби и всегда стремимся предоставить его для вас. Наш проект «Магазин по вашим ценам» – отличная возможность приобрести все нужные АКСЕССУАРЫ по КОМФОРТНОЙ цене.

Подробнее

Оплата наличными.


Оплата банковской картой Visa или MasterCard.


Оплата физическими лицами по квитанции банка.


Оплата по безналичному расчету.


Электронные кошельки.
















Состояние монеты Аббревиатура Терминология
Сокращение Расшифровка Сокращение Расшифровка
Сокращение Расшифровка
Proof Полированный чекан СПМД Санкт-Петербуржский монетный двор Л. ст. Лицевая сторона; аверс
Proof-like Превосходное с зеркальным блеском ЛМД Ленинградский монетный двор Об. ст. Оборотная сторона; реверс
UNC Превосходное (Uncirculated) С-П Санкт-Петербург шт. штемпель
aUNC Почти превосходное ММД Московский монетный двор ст. старый (герб)
AU Почти превосходное (About Uncirculated) СССР Союз Советских Социалистических Республик нов. новый (герб)
XF Отличное (Extremely Fine) РСФСР Росси́йская Сове́тская Федерати́вная Социалисти́ческая Респу́блика Ф. А. Федорин
VF Очень хорошее (Very Fine) ГКЧП Государственный комитет по чрезвычайному положению Л Ленинград (МД)
F Хорошее (Fine) МД Монетный двор М Москва (МД)
VG Удовлетворительное (Very Good)

габариты, устройство, изготовление своими руками

Содержание

  1. Устройство и параметры
  2. Газовый резак по металлу: разновидности
  3. Ацетиленовый
  4. Пропановый
  5. Газовый резак портативный
  6. Преимущества и недостатки
  7. Правила выбора
  8. Настройка газового резака
  9. Подготовка к работе
  10. Инструкция по использованию
  11. Газовый резак своими руками

На производстве и в частных мастерских часто возникают ситуации, когда нужно быстро разрезать металлические детали. Для этого может использоваться сварочный аппарат, болгарка, ножовка по металлу. Одним из популярных видов оборудования является газовый резак по металлу.

Газовый резак по металлу

Устройство и параметры

Аппарат для резки металлических деталей с помощью газа состоит из нескольких элементов. Мастеру нужно знать его устройство, чтобы в случае поломки или заклинивания принять определённые меры. Основные детали:

  • рукоять;
  • корпус;
  • каналы для подачи горючего газа, кислорода;
  • мундштук;
  • форсунка, отвечающая за формирование горящей струи.

Помимо ключевых элементов, резак по металлу имеет регуляторы подачи газа, систему каналов, по которым они проходят через корпус и доходят до выходных отверстий. Габариты аппарата для резки металлических деталей меньше чем у болгарки, однако горелка требует подключения баллонов с расходным веществом, что усложняет доставку оборудования до рабочего места.

Газовый резак по металлу: разновидности

Газовые резаки для металла разделяются по разным критериям. Например, существует классификация по используемому газу, габаритам, виду резки, конструкции, методу смешивания расходных веществ.

Ацетиленовый

Представляет собой резак по металлу, который используется при разрезании металлических деталей большой толщины. Ацетиленовое оборудование комплектуется дополнительными вентилями, которые позволяют устанавливать высокую скорость подачи газа. Существуют промышленные и портативные модели резаков. Ацетилен обеспечивает максимальную температуру пламени. Это обуславливает большую глубину реза металла.

Ацетиленовый резак по металлу

Пропановый

Оборудование, работающее на пропане, применяется для разрезания сплавов, цветных и черных металлов. Максимальная толщина реза — 300 мм. Пропановые резаки более надёжные, что обуславливает их долговечность при активной эксплуатации. Мастера обращают внимание на безопасность таких аппаратов. Их часто используют при проведении самостоятельных работ в частных мастерских.

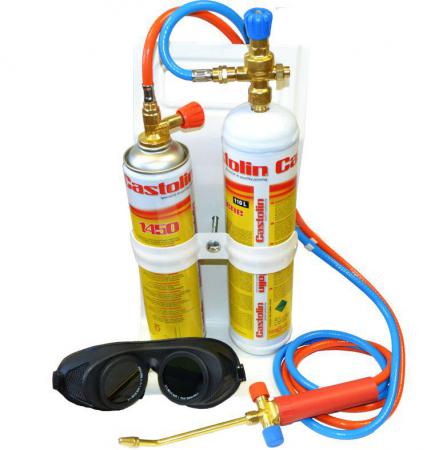

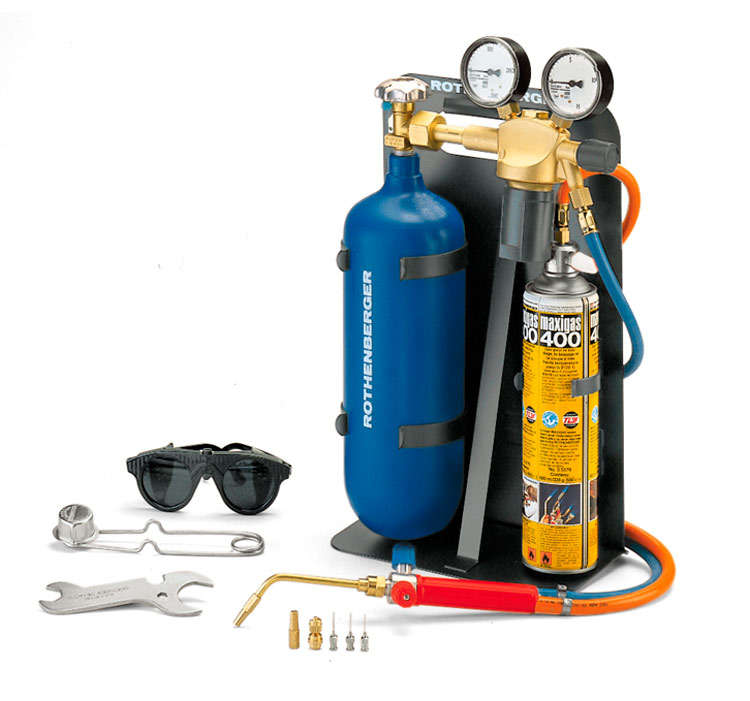

Газовый резак портативный

Если нужно разрезать металлический лист, можно использовать разное оборудование и приспособления. Это может быть роликовый нож, ручные ножницы, болгарка, станок для разрезания лазером или водой. Каждый из способов обладает сильными и слабыми сторонами. Преимущества газовых резаков:

  1. Большая толщина реза. Зависимо от выбранного вида оборудования, можно разрезать металлический лист толщиной в 500 мм.
  2. Низкая цена на горелку, баллоны, соединительные шланги.

Недостатки:

  1. При сильном нагревании металла он подвергается тепловой деформации. Из-за этого изменяется структура материала.
  2. Большая ширина реза, что недопустимо при соблюдении точных габаритов.
  3. Если толщина листа небольшая, на срезе заметен конус от пламени.
  4. Невозможность работать с нержавеющей сталью, цветными металлами.
  5. Высокая стоимость за метр прорезанного листа.

После проведения резки металлических листов с помощью газовой горелки нужно дополнительно обрабатывать торцы.

Чтобы сделать качественный рез, нужно контролировать расстояние между соплом горелки и поверхностью материала. Для этого нужно сделать самодельную каретку, которая будет поддерживать рабочую часть оборудования в одном положении над металлическим листом.

Газовый резак

Правила выбора

При выборе газового резака нужно учитывать ряд рекомендаций. Обращать внимание следует на такие факторы:

  1. Комфорт — важный показатель, отвечающий за то, сколько мастер сможет проработать с аппаратом без усталости. Желательно подержать горелку в руках. Это поможет понять насколько она будет удобна во время работы.
  2. Материал мундштука — наружная часть этого элемента горелки должна быть сделать из хромистой бронзы. Допускается чистая медь, имеющая красный оттенок.
  3. Соединительные трубки должны изготавливаться из латуни.
  4. Желательно выбирать горелку без декоративного покрытия. Краска будет закрывать возможные дефекты сборки аппарата.
  5. Работая с замасленными или окрашенными поверхностями, нужно выбирать удлинённые резаки (до 800 мм). Такая длина позволит уберечь кисть от травмирования пламенем.
  6. Выбирать рукоять из алюминия. Пластик менее долговечный и износоустойчивый.
  7. Температура пламени и скорость потока газа влияют на толщину реза металлических деталей. Глубина реза обозначается специальной маркировкой. Например, если нужно разрезать листы толщиной до 10 см, аппарат будет обозначен P. Чтобы разрезать листы толщиною более 10 см, требуется выбирать маркировку P3.

Настройка газового резака

После покупки оборудования нужно провести его сборку и настройку. Этапы сборки аппарата:

  1. На два баллона необходимо установить редуктора. Красный устанавливается на пропановый, синий на кислородный. Прежде чем из накручивать необходимо проверить наличие резиновых уплотнителей. Сами вентиля должны быть без следов масла или жира.
  2. Далее нужно закрепить шланги подачи газа. Они вкручивается по резьбе редукторов. Закрепляются хомутами. Лучше использовать металлические крепёжные элементы.
  3. После подключения шлангов к баллонам необходимо закрепить их на горелке согласно схеме, указанной в инструкции. Она прилагается к аппарату.

Когда сборка окончена, можно переходить к этапу настройки. При этом необходимо соблюдать некоторые рекомендации:

  1. Работая с ацетиленом, нужно открыть вентиль на один полный оборот. Давление не должно превышать 1 атмосферу. Желательно выставлять давление до 0,54 атмосферы.
  2. Далее нужно продуть шланги. Для этого требуется открыть вентиль на горелке и дождаться изменения звука.
  3. После регулировки подачи дополнительного расходного вещества нужно провести настройку потока кислорода. Оптимальная величина давления — 2,0 атмосферы.
  4. Далее продуваются шланги путём открытия вентилей на баллоне, горелке.

Подготовка к работе

Прежде чем начинать работу с оборудованием для газовой резки нужно провести подготовку. Она включает действия, которые снижают риск порчи аппарата, заготовки, получения травм. Этапы подготовки:

  1. Осмотреть баллоны, соединительные шланги, крепёжные элементы, горелку на наличие повреждений. Они должны быть целыми, без видимых дефектов.
  2. Принюхаться к окружающему воздуху. Так можно определить утечку газа. Изначально необходимо подключить шланги к баллонам и горелке, зажать их хомутами. Горючая смесь не должна вырываться наружу.
  3. Резиновые уплотнители должны быть целыми. Если на них появляются трещины, их форма изменяется, необходимо немедленно заменить прокладки на новые.
  4. Прежде чем открывать кислородный вентиль необходимо проверить оборудование на наличие жировых пятен, подтёков масла. Даже небольшое количество этих веществ могут вызвать взрыв.

Важно правильно соединить шланги, не перепутав подачу газа.

Подготовка к работе газовым резаком

Инструкция по использованию

Резка металла резаком должна проходить по инструкции. Она состоит из нескольких этапов, которые должны идти строго дуг за другом:

  1. Открыть кислородный вентиль.
  2. Открыть баллон с газом.
  3. Поджечь струю смеси газов, которая выходит из сопла горелки.
  4. С помощью системы вентилей отрегулировать скорость потока газа.
  5. Нагреть металлическую поверхность до той степени, чтобы её цвет изменился до соломенного.
  6. Резка металла начинается после открытия вентиля кислорода на горелке.
  7. Чтобы завершить резку, необходимо перекрыть сначала газ, а затем кислород.

Газовый резак своими руками

Изготовление газового резака своими руками не представляет больших сложностей. С помощью самодельного аппарата не получится резать толстые листы металла, однако для тонких листов, легкоплавких сплавов оно подходит. Требуемые материалы:

  • медная проволока;
  • капельницы — 2 штуки;
  • металлический баллончик с газом для заправки зажигалок;
  • иголка для накачки мячей;
  • насос для аквариумов;
  • паяльник, расходные материалы к нему;
  • надфиль;
  • ниппель;
  • компрессор.

Изготовление самодельного резака:

  1. Согнуть иглу от капельницы. Оптимальный угол — 60 градусов.
  2. Проделать отверстие на боковой части иглы для накачки мечей. Пропустить через неё согнутую иглу от капельницы. Кончик должен выйти на 2 мм.
  3. Отверстия обмотать медной проволокой, пройти паяльником.
  4. На окончаниях игл закрепить трубки от капельниц.
  5. Толстая игла для накачки мячей должна быть соединена с газовым баллончиком, тонкая игла — с компрессором.

обзор аппарата со встроенным компрессором / Инструменты / iXBT Live

Уникальный аппарат для воздушно-плазменной резки со встроенным компрессором. Это компактная установка все-в-одном, не требующая ни отдельного компрессора для подачи сжатого воздуха, ни баллонов с газом. Идеальный вариант для портативной плазморезки, отличный вариант для дома и гаража, а также для собственного мини-производства.

Аппараты для воздушно-плазменной резки довольно сложны в эксплуатации и требуют довольно большой номенклатуры дополнительного оборудования, начиная от специальных горелок с расходными материалами, заканчивая разнообразными компрессорными установками для нагнетания газов. Это может быть газобалонное оборудование либо же компрессор с высокой производительность. Так вот, NEO CUT-50К от ТСС уже имеет все необходимое — внутри встроен компрессор, перекрывающий полностью потребность в воздухе, а также в комплекте есть необходимые кабели/шланги и сам плазменный резак. Все это вы получаете, фактически, по стоимости одного компрессора с ресивером 100 л. Довольно интересный вариант для собственного применения, а также идеальная возможность для использования данной модели в качестве портативного аппарата для резки.

  • Бренд: ТСС NEO CUT-50К:
  • Тип: аппарат для воздушно-плазменной резки
  • Особенность: все-в-одном, со встроенным компрессором
  • Виды материалов для резки: всех видов сталей, меди, алюминия, а также их сплавов
  • Подключение: бытовая сеть ~ 220 В
  • Потребление (максимальное): 7 кВт
  • Максимальная толщина обрабатываемой детали: 15 мм
  • Производительность компрессора (встроенного): 170-200 л/мин (до 5 атм максимум)
  • Масса: 24 кг

Размеры корпуса составляют 56 х 24 х 59 см, масса — чуть более 20 кг, то есть практически привычный сварочный инвертор. Подключение силовых кабелей аналогичное, отличия только в дополнительной воздушной магистрали. Корпус как бы «сдвоенный» по высоте — внутри располагается воздушный компрессор, обеспечивающий продувку при работе плазмореза.

На задней панели присутствует вентилятор силового инвертора и забор воздуха компрессорной установки. Имеется и таблица с параметрами работы: это минимальные и максимальные рабочие значения, параметры потребления и класс защиты.

Обратите внимание. В этой модели нет входных фитингов для подключения для внешнего компрессора или газобалонного оборудования. Вся изюминка именно во встроенном компрессоре, обеспечивающим полностью потребности установки для воздушно-плазменной резки. А это значит, что не требуется дополнительного оборудования или каких-либо шлангов для газовой смеси. Именно по этому применение NEO CUT-50К максимально простое и удобное.

На передней панели присутствуют следующие интерфейсы: это силовой кабель для горелки со встроенной магистралью для подачи воздуха (отмечен минусовой клеммой). По центру расположен коннектор типа GX16-2 для обеспечения работы горелки (кнопки). По нажатию кнопки начинается подача воздуха и тока на горелку для формирования плазменного факела и продувки.

Горелка используется типа РТ-31, стандартная, с расходуемыми соплами и керамическими насадками. Кабель горелки имеет дополнительную защиту (внешнюю оболочку). Также в комплекте имеется и кабель-крокодил для подключения массы.

Кабель горелки довольно сложный. Тут и отдельная сигнальная линия, и комплексный кабель-шланг для подачи силового питания на горелку и воздуха под давлением для продувки.

Аппарат не требует сборки и для подготовки к работе достаточно просто подключить кабель резака к передней панели. Подключаются все три разъемных соединения — для воздуха, для подачи силового тока, для подачи управления с кнопки. Отдельно подключается общий провод (масса), который, как и в сварочных аппаратах, подается на корпус обрабатываемой детали.

Управление элементарное. Просто устанавливаем рабочий ток, позволяющий комфортно обрабатывать деталь выбранной толщины и при выбранной скорости. Про похожее управление я рассказывал ранее в обзоре сварочного полуавтомата Сварог Real Smart MIG 200 для MIG, MAG, MMA, TIG-сварки. Если чувствуете, что выбранного режима недостаточно, ток можно увеличить (до 50 А). От силы тока зависит и скорость реза.

В качестве тестового объекта была выбрана старая металлическая бочка (~ 3 мм). Интересно было оценить возможность резки непосредственно по окрашенной поверхности, а также метал с окислами и приличным слоем ржавчины.

Аппарат включен и выставлен средний ток. Кабели подстыкованы, масса закреплена на детали. Достаточно приложить горелку к поверхности и нажать кнопку, как образуется плазменный факел. Поджиг в этой модели — контактный. Компрессор работает автоматически, сдувая расплав из зоны обработки. Достаточно без нажима провести горелкой, как получается ровный и аккуратный рез. Чем больше ток — тем быстрее можно проводить горелкой при резке. Есть интересный момент — при остановке продолжается подача воздуха для остаточной продувки и охлаждения детали в течение нескольких секунд после отпускания кнопки.

Результат отменный — ржавчина и краска не помешала работе, толщина в 2-3-4 мм без проблем поддается резке на высокой скорости. Попадались навары, сварные швы и различные утолщения, которые разрезались без особых проблем и без потери скорости резки.

Видеодемонстрация работы плазмореза NEO CUT-50К.

В комплекте имеется базовый набор расходных материалов. Есть смысл сразу приобрести дополнительный комплект насадок. Подходят стандартные для горелки типа РТ-31.

В настоящий момент аппарат для воздушно-плазменной резки ТСС NEO CUT-50К продается со скидкой. Цены и подробное описание можно посмотреть в карточке товара на Яндекс.Маркете. Брать или нет — решать вам. Лично для меня NEO CUT-50К оказался тем самым незаменимым инструментом.

Другие модели инструментов можно посмотреть в подборках по ссылкам:

Подборка аккумуляторных импульсных винтовертов и гайковертов.

Универсальные дизельные отопители для автономного обогрева на 5-8 кВт.

Выбираем мойку высокого давления для самостоятельного мытья автомобиля.

Другие обзоры и тесты смартфонов, инструмента и гаджетов вы можете найти в моем профиле и по ссылкам ниже. Спасибо за внимание!

Источник:
Официальный сайт группы компаний TSS

Новости

Публикации

Сегодня я хочу рассказать о, пожалуй, лучших внутриканальных наушниках, что я только слушал за последние несколько месяцев. Как некоторые, наверное, догадались, речь пойдет о новой трибридной…

Infinix Note 12 Pro – свежая новинка компании, ставшая первой в мире обладательницей процессора MediaTek Helio G99 и получившая ряд интересных фишек: Amoled дисплей, большой объем памяти 8/256Gb,…

Было дело, мы с вами посмотрели
на один из больших бумбоксов от Sven. Штука очень интересная, но все же
массивная, так просто с собой не захватишь. Но есть у производителя и колонки,
которые. ..

С компанией Genio мы хорошо знакомы по роботам-пылесосом. Обычно это качественно собранные, не инновационные, но вполне функциональные девайсы. То же самое можно сказать и моющем пылесосе компании…

Часы Q&Q хорошо известны отечественному покупателю: во-первых, их очень-очень много. Это в полной мере массовый продукт, и идея «количества» вынесена буквально в название: это аббревиатура от…

Вес легкового автомобиля обычно составляет до двух тон, когда вес пустого пассажирского Boeing 747, учитывая количество заправленного топлива, составляет около 170 -215 тонн. Можно только…

Мини-резак с автоматически выдвигающимся безопасным лезвием

Перейти к информации о продукте

  • 22338__main-30353958174946″>

  • 22338__main-30353958273250″>

  • 22338__main-30353958142178″>

  • 22338__main-30353967

2″>

  • 22338__main-30353967972578″>

    • 1
    /
    из
    11

    • 22338__main-30353958174946″ data-media-position=»2″>

    • 22338__main-30353958273250″ data-media-position=»4″>

    • 22338__main-30353958142178″ data-media-position=»6″>

    • 22338__main-30353967

    2″ data-media-position=»8″>

  • 22338__main-30353967972578″ data-media-position=»10″>

    • Совместимые продукты

    Видео

    Часто задаваемые вопросы

    Для чего используется мини-резак? Это мини-резак для коробок?

    Slice Mini Cutter — универсальный миниатюрный карманный нож с керамическим лезвием, который можно использовать в качестве небольшого канцелярского ножа или универсального мини-ножа. Он может обрабатывать те же материалы, что и резак для безопасных ящиков, и некоторые другие, например: проволочную сетку, пряжу, резиновый шланг и герметик. Slice Mini Cutter — популярный домашний инструмент, особенно в домах, где живут как правши, так и левши. Его двусторонний дизайн означает, что каждый может использовать его, а его маленькое лезвие позволяет открывать различные упаковочные материалы, включая твердый пластиковый корпус. Он также полезен в промышленных условиях в качестве универсального инструмента, который служит в среднем в 11,2 раза дольше, чем аналогичный стальной нож. Как только один конец лезвия станет слишком тупым для использования, откройте корпус и переверните лезвие, чтобы получить новый край.

    Какой карманный нож для меня лучший?

    Лучший карманный нож для вас зависит от ваших потребностей. Во-первых, убедитесь, что любой карманный нож действительно безопасно носить в кармане. Это означает, что лезвие не должно открываться, когда инструмент не используется.

    Затем посмотрите на необходимую глубину пропила и убедитесь, что ваш нож может ее выдержать. В соответствии с общим принципом безопасности вы никогда не должны открывать больше лезвия, чем вам нужно для выполнения работы. Это снижает вероятность получения травм и повреждения материалов (особенно при вскрытии упаковки). Третье соображение — форма и размер рукоятки, и это во многом зависит от личных предпочтений. Мини-нож Slice 10514 работает как удобный керамический карманный нож, который может работать с большинством материалов, включая раскладную упаковку и гофрокартон с двойными стенками.

    Механизм смены лезвия мини-резака Slice 10514

    Это одна из многих областей, где Slice улучшает безопасность традиционных ножей, включая мини-ножи и стандартные ножи с керамическим лезвием.

    Когда вы посмотрите, как вставить лезвие в коробкорез, вы увидите кошмарный список вариантов, включая сложные многоэтапные процессы и опасные отламывающиеся лезвия. Смена лезвия Slice Mini Cutter без инструментов проста. Просто сдвиньте механизм блокировки в разблокированное положение (отмечено на задней части инструмента) и снимите заднюю часть корпуса. Вытащите маленькое лезвие резака и либо переверните его, чтобы получить свежий край, либо вставьте новое лезвие, убедившись, что выемки на лезвии и корпусе совмещены. Для левшей переместите лезвие во второй слот для лезвия. Замените подложку и сдвиньте механизм обратно в заблокированное положение. Теперь вы снова готовы использовать этот удивительный маленький резак!

    Ручной мини-резак

    Slice® Отзывы

    4,6
    5
    0
    95
    95
    Будучи версией нашего популярного мини-резака с ручным втягиванием, модель 10515 обладает всеми теми же преимуществами: встроенным магнитом, простой заменой лезвия для использования левой рукой и удобным для пальцев® лезвием. Для повторяющейся резки пользователи считают, что ручное втягивание является более простым способом обращения с режущими инструментами: просто установите лезвие в открытое положение и отрезайте. Обязательно полностью втяните лезвие после использования. Модель 10515 поставляется с лезвием с закругленным концом и совместима с дополнительными лезвиями с заостренным концом, все с одинаковой конструкцией кромки, что делает их более безопасными в обращении, чем традиционные лезвия. Лезвия Slice служат в 11 раз дольше, чем стальные, одновременно экономя деньги и пальцы.

    Ручной мини-резак Slice®

    • 4,6 из
    • 95Отзывов

    Ручной мини-резак Slice®

    Будучи версией нашего популярного мини-резака с ручным втягиванием, модель 10515 обладает всеми теми же преимуществами: встроенным магнитом, простой заменой лезвия для использования левой рукой и удобным для пальцев® лезвием. Для повторяющейся резки пользователи считают, что ручное втягивание является более простым способом обращения с режущими инструментами: просто установите лезвие в открытое положение и отрезайте. Обязательно полностью втяните лезвие после использования. Модель 10515 поставляется с лезвием с закругленным концом и совместима с дополнительными лезвиями с заостренным концом, все с одинаковой конструкцией кромки, что делает их более безопасными в обращении, чем традиционные лезвия. Лезвия Slice служат в 11 раз дольше, чем стальные, одновременно экономя деньги и пальцы.

    • 4.6 из
    • 95 отзывов

    Оставить отзыв

    Вопросы и ответы

    Будучи версией нашего популярного мини-резака с ручным втягиванием, модель 10515 обладает всеми теми же преимуществами: встроенным магнитом, простой заменой лезвия для использования левой рукой и удобным для пальцев® лезвием. Для повторяющейся резки пользователи считают, что ручное втягивание является более простым способом обращения с режущими инструментами: просто установите лезвие в открытое положение и отрезайте. Обязательно полностью втяните лезвие после использования. Модель 10515 поставляется с лезвием с закругленным концом и совместима с дополнительными лезвиями с заостренным концом, все с одинаковой конструкцией кромки, что делает их более безопасными в обращении, чем традиционные лезвия. Лезвия Slice служат в 11 раз дольше, чем стальные, одновременно экономя деньги и пальцы.

    • Отзывы
    • Галерея тестировщиков
    • Вопросы и ответы
    • купить сейчас

    Отзывы

    Галерея тестировщиков

    Загрузка…

    Подробнее

    Идет загрузка…

    Вопросы и ответы

    Есть вопрос по этому товару? Спросите или ответьте ниже и помогите друг другу покупать лучше.

    Идет загрузка…

    Похожие продукты

    Ручной мини-резак Slice®

    Новый

    Маркеры Sharpie S-Note Creative Highlighters разных цветов, наконечник в виде долота, 6 шт.

    4,8
    5
    84

    4.8 из 84 отзывов

    Пробовали? Оценить >

    Ручной мини-резак Slice®

    Универсальные школьные клеевые стержни Elmer’s, моющиеся,

    4,8
    5
    829

    4. 8 из 829 отзывов

    Пробовали? Оценить >

    Ручной мини-резак Slice®

    Ручной светодиодный мини-фонарик Ozark Trail 50 люмен, 6 цветов, модель 6103

    4,8
    5
    293

    4.8 из 293 отзывов

    Пробовали? Оценить >

    Ручной мини-резак Slice®

    Каталожные карточки Find It 3×5 с вкладками разных цветов

    4,8
    5
    49

    4.8 из 49 отзывов

    Пробовали? Оценить >

    Ручной мини-резак Slice®

    Папки с файлами Find It Clear View, разные цвета, 6 шт. в упаковке

    4,8
    5
    46

    4.8 из 46 отзывов

    Пробовали? Оценить >

    Ручной мини-резак Slice®

    PG 3X3 YLW 12PK

    4,9
    5
    45

    4.9 из 45 отзывов

    Пробовали? Оценить >

    Ручной мини-резак Slice®

    PG 24PK КЛЕЙКИ ДЛЯ ЗАМЕТОК АССОРТИМЕНТ

    4,8
    5
    49

    4. 8 из 49 отзывов

    Пробовали? Оценить >

    Ручной мини-резак Slice®

    Pen + Gear ПОЛУПРОЗРАЧНЫЕ КЛЕЙКИ ДЛЯ ЗАМЕТОК

    4,7
    5
    64

    4.7 из 64 отзывов

    Пробовали? Оценить >

    Ручной мини-резак Slice®

    Ручка + Шестерня 3×3 ПАСТЕЛЬ 12PK

    4,9
    5
    71

    4.9 из 71 отзывов

    Пробовали? Оценить >

    Ручной мини-резак Slice®

    Контейнеры для хранения Somerset Home Cube (бежевый)

    4,6
    5
    59

    4.6 из 59 Отзывов

    Пробовали? Оценить >

    Ручной мини-резак Slice®

    Pen+Gear Измельчитель на 8 листов с выдвижной корзиной

    4,7
    5
    32

    4.7 из 32 отзывов

    Пробовали? Оценить >

    Ручной мини-резак Slice®

    Pen + Gear High Security 14-листовой микрошредер

    4,8
    5
    35

    4. 8 из 35 отзывов

    Пробовали? Оценить >

    Ручной мини-резак Slice®

    Выдвижные шариковые ручки Pen + Gear, набор из 8 упаковок

    4,9
    5
    139

    4.9 из 139 отзывов

    Пробовали? Оценить >

    Ручной мини-резак Slice®

    Выдвижные шариковые ручки Pen + Gear, 8 шт., черные

    4,8
    5
    242

    4.8 из 242 отзывов

    Пробовали? Оценить >

    Ручной мини-резак Slice®

    Pen + Gear 12-разрядный настольный калькулятор с большим дисплеем

    4,5
    5
    55

    4.5 из 55 отзывов

    Пробовали? Оценить >
