Содержание

характеристики, маркировка металлических видов, монтаж

  • Балка двутавровая: применение
  • Виды двутавровых балок
    • Типоразмеры и ГОСТы:
    • Маркировка: как расшифровать
  • Монтаж

Ни один строительный объект, каким бы ни было его назначение, не обходится без применения балок перекрытия. Ее функция как инженерной конструкции – в успешном перераспределении вертикальных и горизонтальных нагрузок в процессе собственной работы на изгиб.

Двутавровые балки перекрытия представляют собой тип фасонного проката, изготовленного из высококачественной стали. Сталь может быть либо низколегированной, либо углеродистой. Этот тип сортового проката имеет форму бруса, ориентированного горизонтально или наклонно. Или, говоря простым языком, стальная двутавровая конструкция – это прокат определенной формы, изготовленный из профильной стали специального исполнения. Форма определяется его конструктивными особенностями. Чаще всего она внешне похожа букву «Н». Такая форма усиливает прочность элементов конструкции и придает дополнительную жесткость. Где же используются двутавровые балки перекрытия?

Балка двутавровая: применение ↑

Балка металлическая двутавровая из стали больше известна как элемент перекрытий каркасов промышленных зданий, имеющих большие пролеты. Их используют также при возведении мостов и других подвесных путей, колонн и другого во всех тех местах, где присутствуют повышенные нагрузки и им необходимо противостоять. Они воспринимают нагрузку от вертикального поперечного воздействия, которая одновременно отражается на стенах, колоннах и других опорах.

Деревянный аналог стального двутавра используется в каркасном домостроении. Следует отметить, что в последнее время его нередко стали использоваться в оформлении строений как элемент дизайна.

Их правильный расчет обеспечивает большую эффективность металлоемкости, нежели этот показатель у обычной горячекатаной конструкции. При установке двутавра уменьшается масса несущих конструкций, что позволяет сократить затраты на строительство. Двутавры используются также в тяжелом машиностроении при создании тяжелого оборудования.

Незначительный вес при чрезвычайно высокой жесткости делает их идеальным вариантом для использования в качестве основы под высоконагруженные строения.

Интересно

Отметим,что двутавры значительно жестче, нежели квадратные профили и уголки.

Виды двутавровых балок ↑

В конструкциях двутавров внутренние грани полок могут располагаться наклонно либо параллельно. Сортамент, который имеет балка двутавр, характеристики, габариты в основном определяются расстоянием между параллельными (П) или наклонными (У) внешними гранями.

Типоразмеры и ГОСТы: ↑

  • Балка двутавровая ГОСТ 26020 83 характеризуется параллельными гранями полок. Под этот стандарт входят двутавры, имеющие высоту 10–100 см и ширину полок – 5,5–40 см. По последнему параметру классифицируют на: узкополочные (У), нормальные (Б), среднеполочные (Д), широкополочные (Ш) и колонные (К). Колонные двутавры отличаются почти одинаковой высотой профиля и шириной полки.

Двутавры, характеризующиеся наклонными гранями, классифицируются на:

  • обычные (ГОСТ 8239 89) – ограничения на величину уклона внутренних граней составляют порядка 6–12%;
  • специальные (ГОСТ 19425 74) – М: подвесные пути, имеющие угол наклона не больше 12% и С: для армированных шахтных стволов, имеющих угол наклона до 16 %.

колонные двутавры (К) по ГОСТ 26020-83

Изделие выполненное по ГОСТ полностью соответствует параметрам чертежа, то есть имеет заданное поперечное сечение, размеры полок (высота, ширина и толщина) и другое.

Маркировка: как расшифровать ↑

Начнем с двух цифр в начале маркировки. Они отмечают высоту в сантиметрах конкретной группы профилей. Следующие индексы – буквенные, они указывают на вид профиля в соответствии с шириной полок, к примеру, У, К и т. д. Если профили в группе отличаются размерами стенок и полок, то далее в маркировке указан размер профиля в серии. Например, маркировка двутавра с параллельными гранями может иметь вид: 25Б, 100Ш, 35К, 24ДБ1.

Монтаж ↑

Двутавр металлический изготавливают поэтапно. Прежде всего металл раскраивается на полосы требуемых размеров. Для улучшения провара кромки разделывают на специальном станке. Подготовленные полосы монтируют на сборочном стане. Их укладывают на входной конвейер, зажимают, позиционируют и фиксируют. Завершают сборку сварочными работами на специальном станке. Сваривают его двумя комплектами сварочных головок под флюсом. Двутавр в основном состоит из трех элементов. Поясные швы приваривают сварочными автоматами, а ребра жесткости приваривают поперек чаще вручную, в крайнем случае – полуавтоматом. Сварные конструкции собирают различными способами: используя хомуты и прихватки или в особом кондукторе.

балка металлическая двутавровая: процесс производства

Готовый двутавр очищают от налета ржавчины, жира, грязи и другого, используя дробеструйную установку. После этого качество его покрытия из краски и лака заметно улучшается.

При устройстве конструкции швы поясов иногда сваривают по ручной технологии. Тогда последовательность сборки полностью меняется. Сначала на пояс в нижней части конструкции монтируют вертикальную стенку, а следом ребра жесткости. Их захватывают и монтируют пояс в верхней части. Собранная конструкция зажимается хомутами и переходят к сварочным работам.

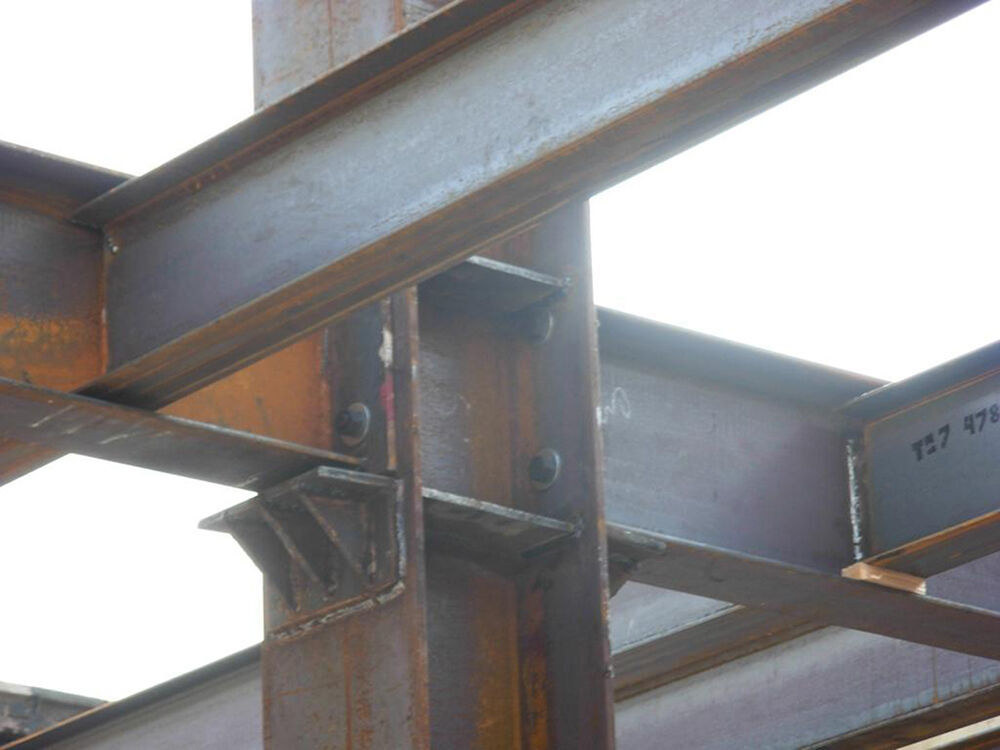

на фото металлическая балка двутавр

Наиболее ответственным этапом монтажа считается стыковка двутавровых балок. Швы поясов в обеих направлениях от стыка незаваривают на длину в полтора раза большую, нежели поясная ширина. Стык двутавровых балок свариваются в такой очередности: свариваются стыки вертикальной стенки, двух поясов, сначала ту, которая работает на растяжение, затем вторую, работающую на сжатие. Завершают устройство стыка довариванием швов на поясах на тех участках, которые остались незаваренными.

Совет

Для сварки монтажных стыков необходимо использовать электроды высочайшего качества.

Сварная конструкция имеет массу преимуществ перед прокатной и, в первую очередь, это ее более высокие прочностные характеристики при массе, меньшей прокатной примерно на треть.

Двутавр металлический: сборка на видео

Материалы к статье:

  •   ГОСТ 19425-74 Балки двутавровые и швеллеры стальные специальные. Сортамент (134,7 KiB, 1 848 hits)

  •   ГОСТ 8239-89 Двутавры стальные горячекатаные. Сортамент (297,8 KiB, 1 632 hits)

  •   ГОСТ 26020-83 Двутавры стальные горячекатаные с параллельными гранями полок. Сортамент (424,9 KiB, 1 936 hits)

© 2023 stylekrov.ru

Балка двутавровая: применение и монтаж.

Главная

Полезные материалы

Комплектующие для опалубки

Балка двутавровая: применение и монтаж.

17 сентября 2020

Производится балка промышленным способом из бруса хвойных пород северного спила, исключительно 1-го и 2-го сорта, а также березовой или хвойной фанеры ФСФ. Состоит балка из верхней и нижней полок, которые изготавливаются из цельного бруса и соединяются клееной фанерой толщиной 24 мм.


Балка красится атмосферостойкой краской, а торцы балок закрываются защитными наконечниками из пластика, это позволяет многократно использовать балку и продлевает общий срок службы изделия.


Преимущества двутавровой балки


  • Надежная фиксация полок и перемычки из фанеры с помощью соединения шип-паз и применения специального клея, делают балку единой надежной конструкцией.


  • Высокая несущая способность, позволяет удерживать вес опалубки для перекрытий большой площади.



  • Изготовленные из древесины, двутавровые балки имеют малый вес, как результат снижают массу несущей конструкции.


  • Благодаря своим физико-техническим свойствам, балки помогают избежать растрескивания, усадки, деформации, раскалывания.


  • Балки не деформируются даже при резких перепадах температуры и под воздействием осадков.

Области применения.


Главной сферой применения двутавровых балок является строительство опалубки перекрытий, однако, балки часто используют и в качестве несущих элементов при строительстве стен.



Благодаря своей конструкции, балка обеспечивает минимальный прогиб по всей длине, что позволяет ее использовать в качестве несущих балок при строительстве полов. Прочность балок гарантируют лагам достаточную жесткость и исключает скрипы и треск настила пола.


Двутавровые балки, благодаря своей легкости и жесткости, часто используют в роли элементов стропильной системы.

Монтаж.


Самым распространённым, быстрым и выгодным способом устройства опалубки перекрытий, остается монтаж несущей системы на телескопические стойки.



Телескопические стойки легко регулируются по высоте, фиксируются в основании, для дополнительной устойчивости, треногами. Далее на вершину телескопической стойки фиксируется унивилка, на которую укладывается двутавровая балка и далее уже стелется ламинированная фанера.


Посмотреть каталог двутавровых балок с ценами можно тут >>

Запомнить меня

Забыли пароль?

Регистрация

Благодарим
за подписку на рассылку

Благодарим
за обращение. Скоро с вами свяжется менеджер.

Время работы:

Шоу-рум: Пн-Пт 8:30 — 19:30

Склад: Пн-Пт 8:30 — 20:00 Сб 10:00 — 17:00

Адрес: г.Минск, ул.Репина, 4

район ТЦ «Корона» (Кальварийская)

Прикрепить

Минимальная скидка при заказе от 500 BYN. Максимальная скидка — заказ от 10 000 BYN. Сумма скидки зависит от общего объема покупки и номенклатуры товара.

Подробнее

Товар добавлен в корзину

Продолжить покупки
Оформить заказ

Установка стальной балки тремя эффективными способами

Перейти к содержимому

3 мощных способа установки стальной балки

Установка стальной балки может быть выполнена

Что нужно знать о том, как установить балку RSJ и стальную опорную балку

Эксперты по строительству , которые строят большие коммерческие здания, используют опорные балки для установки стальных балок в течение многих лет, потому что их долговечность, устойчивость к вредителям, таким как термиты, и, конечно же, их прочность.

Стальные балки для жилищного строительства стали более широко использоваться, поскольку тенденции требуют демонтажа несущих стен для освобождения пространства, демонтажа старого дымохода , требующего укрепления стен и укладки, выполнения переоборудование чердака или с установкой двустворчатых дверей , чтобы впустить немного солнечного света и естественного освещения, а также расширить жилое пространство, чтобы включить внешнюю красоту.

Все эти изменения дизайна требуют дополнительная несущая балка , чтобы стены были устойчивыми и могли выдержать вес конструкции.

Что такое луч RSJ?

Балка RSJ , балка из катаной стали , представляет собой стальную балку, в которой используется сталь, свернутая в одну сплошную балку, называемую балкой. Их также обычно называют двутавровыми балками , и они все чаще используются в проектах реконструкции жилых домов , когда необходима несущая способность для надлежащей поддержки конструкции.

Стальные балки — единственный прочный вариант для поддержки длинных пролетов, который обеспечивает небольшую высоту для нескольких балок.

В чем преимущества установки стальных балок вместо деревянных?

Зачем использовать сталь?

Жилое строительство традиционно часто использовало деревянные балки , так как пространство, которое необходимо поддерживать, обычно намного меньше, чем широко открытая площадка, нуждающаяся в поддержке в 0027 большое коммерческое здание .

Поскольку домовладельцы хотят, чтобы в их домах было больше и больше открытых элементов дизайна, Стальные балки RSJ становятся выбором экспертов. Эти балки не только прочны , но также устойчивы к вредителям , таким как термиты, которые могут разрушить деревянную балку, а балки также не подвержены гниению или плесени.

Сталь экологически безопасна.

Сталь безвредна для окружающей среды, поскольку большая часть производимой сегодня стали производится из переработанной стали. Весь стальной каркас часто служит несколько десятилетий.

Бюджетирование стало проще.

В то время как цены на стальные балки выше, чем при использовании дерева, стоимость стальных балок имеет тенденцию оставаться более постоянной, чем цена на древесину, которая постоянно растет или падает.

Такая согласованность облегчает планирование бюджета ценообразования, даже если это будет дороже, чем альтернатива дереву. Это также позволяет строительной бригаде предоставить вам более точную цитату с начала процесс установки стальной балки .

Сталь оставляет меньше отходов и грязи после уборки.

При использовании стали отходов будет меньше, поскольку швы b предварительно измеряются и подгоняются под размер без обрезки деталей и оставления древесной пыли и кусков пиломатериалов для уборки.

Сталь гладкая, без дефектов.

В то время как некоторые деревенские проекты могут выглядеть как необработанное или сучковатое дерево, 9Сталь 0027 предлагает гладкий вариант . В отличие от дерева, сталь изготавливается таким образом, чтобы она была гладкой, без дефектов в виде сучков или пятен, присутствующих в древесине.

Сталь остается прочной и выдерживает любые испытания.

Сталь не раскалывается при работе с ней, как это часто бывает с деревом. После того, как он будет на месте, он будет противостоять деформации или растрескиванию, которые являются обычными проблемами при использовании дерева. Стальная балка прослужит дольше деревянной балки и прослужит не гореть во время пожара . Они также сильны, чтобы противостоять стихийным бедствиям .

Сталь — популярный звуковой выбор.

Благодаря всем преимуществам стали, а также ее прочности, балки RSJ все чаще используются при реконструкции жилых домов и строительстве, чтобы обеспечить необходимую прочность конструкции.

Сколько стоит установка стальной балки?

Ценовые факторы влияют на общую стоимость стали.

Две основные вещи, которые изменяют конечную цену установки стальной балки , — это стоимость балки и стоимость установки .

Цена балки основана на высоте и весе в зависимости от размера балки. Это выражается с помощью чисел, которые инженер поймет, чтобы правильно заказать правильную балку. Хотя их цена более постоянна, чем древесина, стоимость будет меняться в зависимости от рынка и спроса, поскольку это товар.

Затраты на установку не должны сокращать расходы

Стоимость установки никогда не стоит экономить, так как очень важно, чтобы этот процесс был выполнен правильно. Некоторые дополнительных факторов стоимости могут включать стоимость найма инженера для просмотра планов строительства и определения необходимого размера и прочности необходимых балок, стоимость рабочей силы для установки балки и цену доставки балки и подняты на место, что, скорее всего, будет включать в себя расходы на аренду спецтехники.

Нажмите здесь, чтобы получить дополнительный бонус
Немного текста здесь

позвоните сейчас

Подпишитесь на рассылку новостей

Какая опорная балка вам подходит?

Выберите лучший тип балки RSJ

Выбор балки типа является очень важным шагом, так как без надлежащей поддержки вся конструкция может рухнуть.

Из-за сужающихся концов двутавровые балки поддерживают только вертикальный вес . Основное вертикальное сечение двутавра называется стенкой. Стенка поддерживает весь вес конструкции, а ее толщина определяет прочность балки, определяющую величину нагрузки, которую она способна выдержать.

Когда требуется горизонтальная опора , в проекте может потребоваться использование балки другого типа. Стальные двутавровые балки бывают разных конструкций, но чаще всего в жилом строительстве используются двутавровые балки и S-образная балка .

Что такое двутавровые балки?

Чтобы еще больше усложнить ситуацию, двутавровую балку иногда называют W-образной балкой . Он получил свое название, потому что, когда вы кладете его на бок, он напоминает букву «Н».

Буква «W» относится к секции перемычки балки. Как бы вы это ни называли, эти балки не имеют конических фланцев в верхней или нижней части и обычно немного шире и тяжелее, чем обычные Двутавровая балка , что позволяет им выдерживать вес на больших длинах, чтобы добавить поддержку конструкции.

S-образные балки хорошо подходят для реконструкции дома.

При реконструкции жилых домов часто используют S-образные балки . Они, как правило, хорошо подходят для небольших помещений, где требуется не так много структурной поддержки . Они имеют конический фланец вверху и у основания балки и иногда называются Младшие балки .

Коническая кромка обеспечивает большую прочность при меньшей плотности луча.

Методы установки помогают установить балку на место для получения прочной конструкции.

Используйте предпочтительный метод.

Предпочтительный метод установки стальной балки заключается в использовании двух анкерных болтов, заделанных в бетон внутри кармана балки. Шаблон обычно используется для выравнивания болтов с отверстиями в стальной пластине, которая размещается поверх них позже.

Несущая пластина из стали размещается поверх анкерных болтов и регулируется с помощью гаек под и над пластиной для каждого болта. Затем балка устанавливается поверх опорной плиты и приваривается на место, а пространство под опорной плитой заполняется специальным раствором.

Используйте стальную пластину

Существует несколько различных стилей стальных балок , а также различные способы установки. Один из способов — использовать одинарную стальную пластину , которая проходит между двумя деревянными досками. В этом методе сталелитейная компания делает отверстия в стальной пластине, которые позволяют надежно закрепить сборку на месте.

Другой вариант – приобрести двутавровые балки Junior , которые часто надежно крепятся к стене.

Стальные балки должны быть рассчитаны и размещены профессионалом

Установка стальной балки , включая установку RSJ балки на место проект .

Обратитесь к инженеру-строителю , чтобы определить, какой метод установки и тип стальной балки требуется. Если вы используете стальную пластину, инженер-строитель укажет, какую пластину использовать. Стальные балки всегда должны устанавливаться профессионалами .

Свяжитесь с нами по номеру для получения дополнительной полезной информации о строительных проектах и ​​продуктах для вашего дома, используя одну из наших социальных ссылок ниже.

В качестве альтернативы посетите наши сайты в социальных сетях

Получите больше Идеи ремонта:

СМОТРЕТЬ ПРОФЕССИОНАЛЬНЫЕ ПЕРЕСМОТРЕЙНА

Установка балки

Вопросы и ответы / сообщить об этом объявлении

Расчет нагрузки на балку

Пожалуйста, включите JavaScript Колонны, поддерживающие его, сделаны из цельного дерева 2х6. Вы можете увидеть их сложенными вместе на дальней стене и в углу, где сходятся две внешние стены. Чего мы не видим на фото, так это того, что плотник положил дополнительную блокировку под наружную нижнюю стеновую плиту, чтобы нагрузка передавалась на залитую или отлитую бетонную стену фундамента. Балки пола второго этажа будут подвешены к этой балке с помощью оцинкованных подвесок. На этой фотографии также показаны три другие балки в наружных стенах. Они сделаны из 2×10 и кусков OSB. На фото они над каждым оконным или дверным проемом. © 2017 Тим Картер

Балки несложно установить, однако для безопасного выполнения этой задачи обычно требуется как минимум два человека. Даже шестифутовая двойная балка 2×12 может быть тяжелой. Вот кое-что, чему я научился за эти годы:

Сделайте все правильно

Балки обычно являются верхним элементом проема. Если вы не потратите время на то, чтобы правильно выполнить предварительные измерения, вы можете заменить свою первую попытку второй, более крупной балкой! Слишком часто новичок режет бревно так же, как грубое отверстие. Как минимум, луч должен быть на три дюйма длиннее. Балки более шести футов обычно должны быть на шесть дюймов длиннее, чем грубая ширина проема.

Сборка деревянных балок на месте

Если для балки используется традиционный 2-кратный материал, почему бы не устанавливать детали по одной? Если вы соберете балку на полу, ее будет слишком тяжело поднимать. Просто прикрепите балку к центральным шпилькам, пока не сможете прибить все элементы вместе на месте.

Включите JavaScript

Самодельный сарай AsktheBuilder Как сделать деревянную балку для пола

Сталь — самая прочная

Если у вас большой пролет и ограниченное пространство для балки, рассмотрите сталь. Вы можете использовать одну стальную пластину, зажатую между двумя деревянными 2 x ? . Сталелитейная компания предоставит отверстия в стальной пластине, которые позволят вам скрепить всю сборку болтами. Инженер-строитель укажет вам стальную пластину. Вы также можете купить младшие двутавровые балки шириной четыре дюйма, которые часто могут вписаться в типичную стену 2×4!

Скрытые балки

Как бы вы хотели, чтобы между двумя комнатами был гладкий потолок? У меня стоит на кухне и в зоне для завтрака. У меня также есть балка, которая находится в одной плоскости с балками пола! Вы можете сделать это и использовать вешалки для балок, чтобы повесить балки пола на балку. Помните, балка не всегда должна быть под лагами пола!

Размер и объем вашего материала

Будьте осторожны при строительстве сборных деревянных балок. Старайтесь выбирать пиломатериалы одинакового размера. Балки могут различаться по высоте на целых 1/4 дюйма. Это может привести к концентрированным нагрузкам на деревянные колонны на каждом конце, поскольку одна сторона балки передает всю нагрузку на деревянные колонны.

Также ищите коронки или выпуклости на балках. Убедитесь, что все деревянные элементы имеют одинаковую корону и что все короны обращены горбами к небу. Эта кривизна похожа на стандартную арку.

Не угадай размер!

Размеры балок должны определяться профессионалами. Каждую неделю я получаю по крайней мере одно электронное письмо от кого-то, кто хочет знать, какой размер балки использовать в проеме.
