Муфтовая арматура это: способы присодения при монтаже водопровода

Содержание

Резьбовые соединения арматуры с трубопроводом в зависимости от размещения резьбы на присоединительны…

Резьбовое соединение арматуры

Резьбовые соединения арматуры с трубопроводом в зависимости от размещения резьбы на присоединительных концах арматуры, бывают двух видов – МУФТОВОЕ или ШТУЦЕРНО-ТОРЦЕВОЕ.

Немецкое происхождение термина «штуцер» от глагола stutzen (подрезать, нарезать) выдает даже его звучание. Так из-за наличия нарезного ствола именовали использовавшиеся для вооружения армий вплоть до XIX столетия мушкеты. В современной технике это существительное применяется для определения короткого отрезка трубы (другими словами – втулки) с резьбой на обоих концах, служащего для присоединения труб и трубопроводной арматуры к агрегатам, установкам и резервуарам.

В штуцерном соединении присоединительный конец арматуры с наружной резьбой посредством накидной гайки подтягивается к трубопроводу. Его используют для арматуры малого и сверхмалого (с номинальным диаметром до 5,0 мм) диаметров.

Как правило, это лабораторная или иная специальная арматура. Например, редукторы, устанавливаемые на баллонах со сжатым газом. С помощью штуцерного соединения в трубопроводные сети «вживляются» различные контрольно-измерительные приборы (КИП), монтируются испарители, термостаты, многие виды оборудования, входящие в состав технологических линий химического производства.

Наиболее широкое применение получило МУФТОВОЕ СОЕДИНЕНИЕ. В этом случае в присоединительных концах корпуса арматуры нарезается внутренняя резьба, при помощи которой арматура наворачивается на соответствующую наружную резьбу, имеющуюся на трубопроводе. Герметизация соединения осуществляется непосредственно по резьбе уплотнительными материалами в виде льна, пеньки, фума и т. п. Это соединение используется обычно в литой арматуре, т. к. такая технология изготовления корпуса позволяет с минимальными затратами получить наружную конфигурацию присоединительного конца в виде муфты с шестигранником или специальными выступами под ключ.



Арматура, имеющая присоединительные концы с внутренней резьбой называется МУФТОВОЙ АРМАТУРОЙ. Изготавливается она, как правило, из сплавов цветных металлов (латунь, бронза), чугунов (серого и ковкого) и применяется на низких и средних давлениях. Однако встречается и стальная муфтовая арматура на давления до 16 МПа.

Для соединения с трубопроводом применяется внутренняя резьба трубная цилиндрическая по ГОСТ 6375-81 или трубная коническая по ГОСТ 6211-81. Размеры муфтовых концов с трубной цилиндрической резьбой для каждого DN от 6 до 80 арматуры из латуни, бронзы и чугуна установлены ГОСТ 6521-68. Для конической резьбы, а также для других материалов корпуса размеры – по технической документации заводов — изготовителей такой арматуры.

Второй вид резьбового соединения арматуры с трубопроводом – при помощи наружной метрической резьбы на присоединительном конце корпуса арматуры. На эту резьбу наворачивается накидная гайка, прижимающая к арматуре развальцованный конец трубопровода или ниппеля, приваренного или припаянного к трубопроводу.

Уплотнение осуществляется прокладкой или развальцованным концом присоединяемой трубы. Для этой цели на присоединительном конце корпуса выполняются конструктивные элементы, необходимые для уплотнения соединения. Такое соединение называют ШТУЦЕРНО-ТОРЦЕВЫМ.



Арматуру с наружной резьбой на присоединительных концах называют ЦАПКОВОЙ АРМАТУРОЙ. Она изготавливается из латуни, бронзы, алюминиевого и титанового сплавов, углеродистой и коррозионностойкой стали.

В зависимости от конструкции концы с наружной резьбой подразделяются на цапковые и штуцерные. Их размеры в зависимости от PN и DN для судовой арматуры регламентируются ГОСТ 2822-78, а для арматуры другого назначения – технической документацией заводов-изготовителей.

Следует отметить, что для проходной и угловой арматуры оба присоединительных конца делаются муфтовыми или цапковыми, штуцерными. Исключением из этого правила являются некоторые типоразмеры арматуры, у которых один конец выполнен с внутренней резьбой, а другой – с наружной (например, клапаны запорные латунные пожарные, клапаны из кислотостойкой стали на PN 1,6 МПа).

Более подробная информация представлена в следующих видеороликах:

Поделиться

Типы присоединения трубопроводной арматуры.

Плюсы и минусы

Одним из главных вопросов при выборе трубопроводной арматуры является тип её присоединения к системе. Обычно уже существующая трубопроводная система сама диктует нам, какой тип соединения выбрать. Но если перед вами встала задача проектирования такой системы, то важно знать все возможные типы присоединения трубопроводной арматуры к системе, чтобы подобрать идеальный в ваших условиях вариант. Из нашей статьи вы узнаете обо всех видах, их плюсах и минусах, будете лучше ориентироваться в видах соединений. Начнём мы с самых популярных.

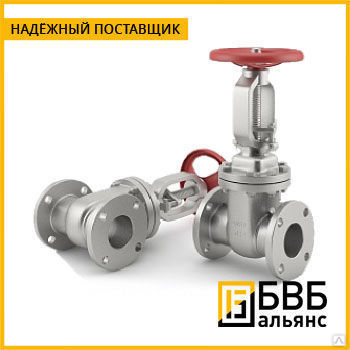

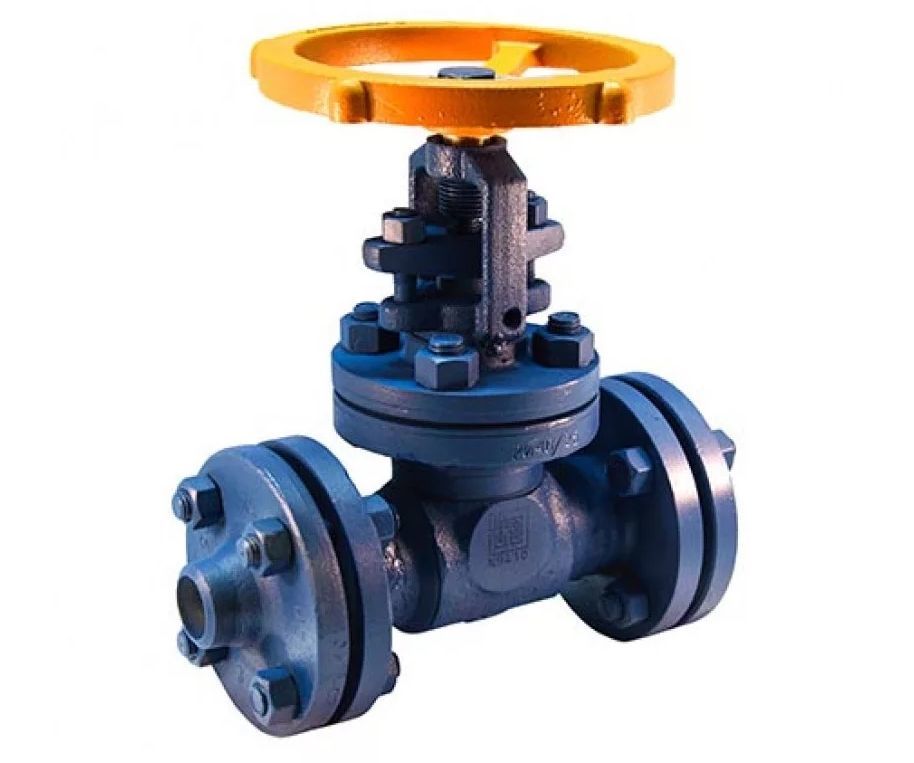

Фланцевое присоединение

Это соединение с помощью двух металлических пластин, прилегающих друг к другу. В пластинах есть отверстия, через которые проходят болты или шпильки, и затягиваются гайками с другой стороны, прижимая таким образом фланцы друг к другу. Для большей надёжности и герметичности соединения на пластинах делают выступы, пазы и т.д., а между металлическими пластинами устанавливают прокладки. Чаще всего пластины имеют округлую форму, но это не обязательно. Изредка можно встретить и квадратные фланцы, прямоугольные или с трёмя углами, но их изготовление дороже. Применяются такие формы фланцев лишь при острой необходимости, например если того требуют ограничения пространства. Используется на промышленных трубопроводах диаметром от ДУ 50 мм.

Произошло слово “фланец” от немецкого flansch, означающего то же самое, что и в русском языке – плоскую пластину из металла с отверстиями.

Фланцевое соединение – одно из самых популярных соединений в трубопроводной арматуре. Для изготовления фланцев применяют чаще всего чугун – серый или ковкий, а также сталь различных сортов. Серый чугун – наиболее недорогое решение, но ковкий чугун, как правило, выдерживает большее давление и спектр температур. Ещё более дорогое и стойкое решение – это литые фланцы из стали. Но при этом сталь больше подвержена пластическим деформациям, чем хрупкий, но отлично держащий форму чугун.

Видео: установка фланцевого шарового крана LD на трубу с помощью ответных фланцев

Достоинства фланцевого соединения трубопроводной арматуры

  • Прочное, надёжное соединение.
  • Выдерживает высокое давление.
  • Высокая герметичность. Но зависит от использованных уплотнителей.
  • Можно монтировать и демонтировать многократно.

Недостатки

  • Большие габаритные размеры фланцевого соединения. Большая масса.
  • Большой расход металла и трудоёмкость производства, а следовательно и цена.
  • Болты, прижимающие фланцы друг к другу, периодически нужно подтягивать для обеспечения должной герметичности. Особенно это важно в системах, где труба подвергается вибрациям (решается установкой виброкомпенсатора перед фланцевым соединением) или перепадам температур.

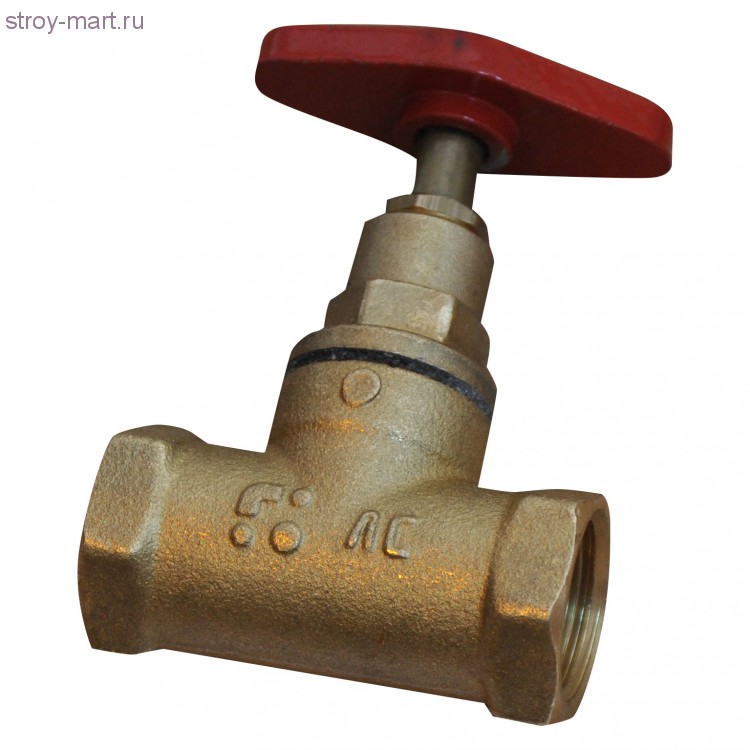

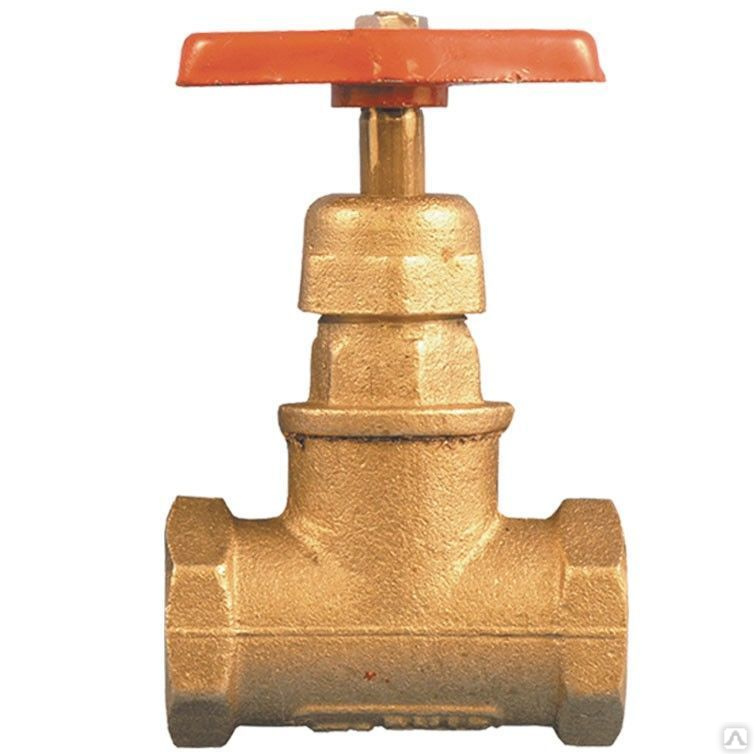

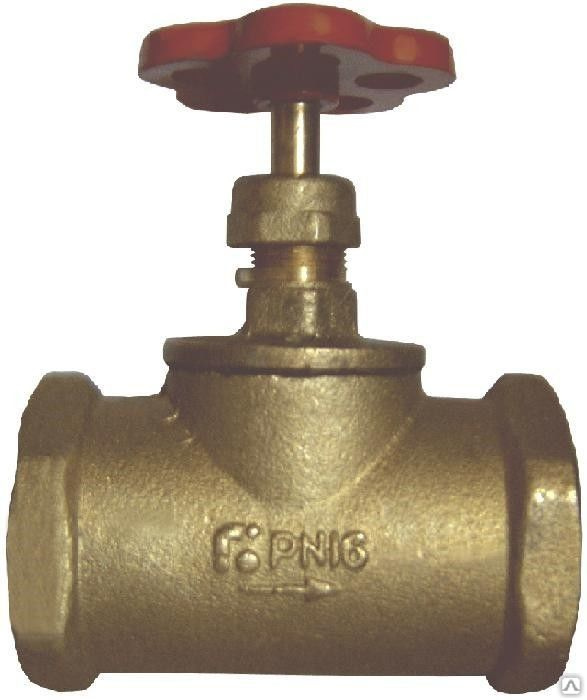

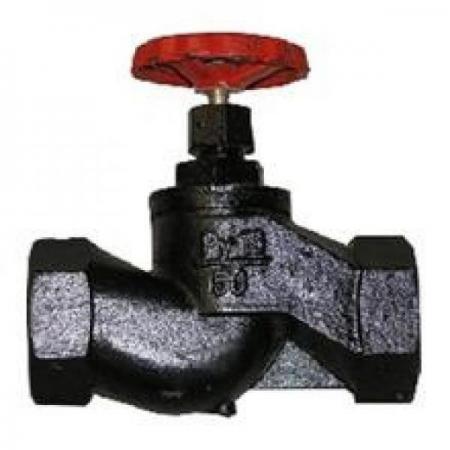

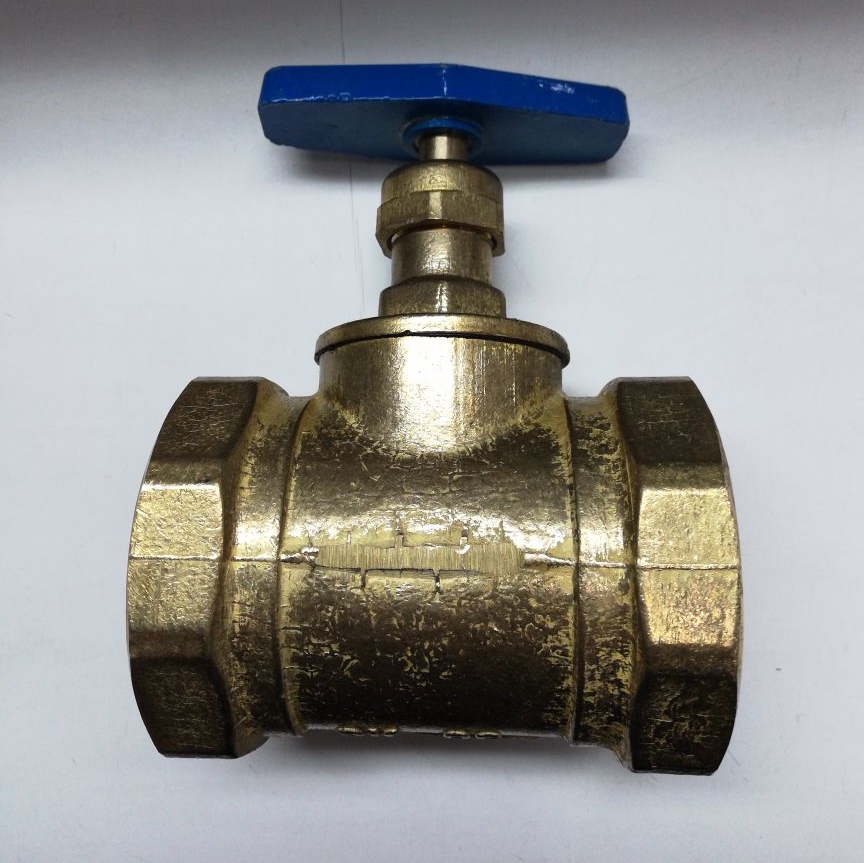

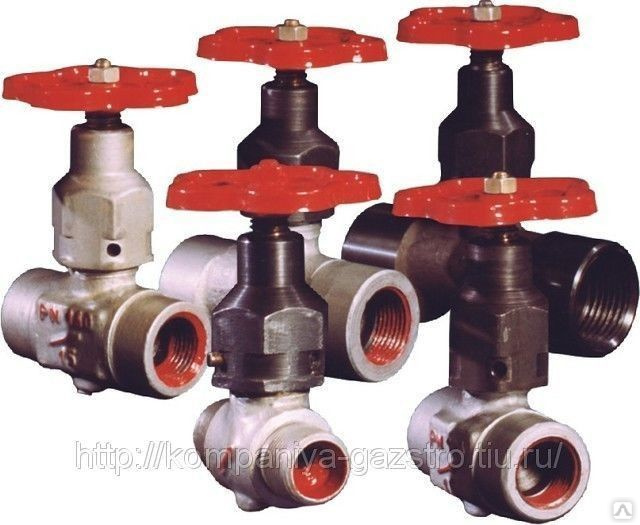

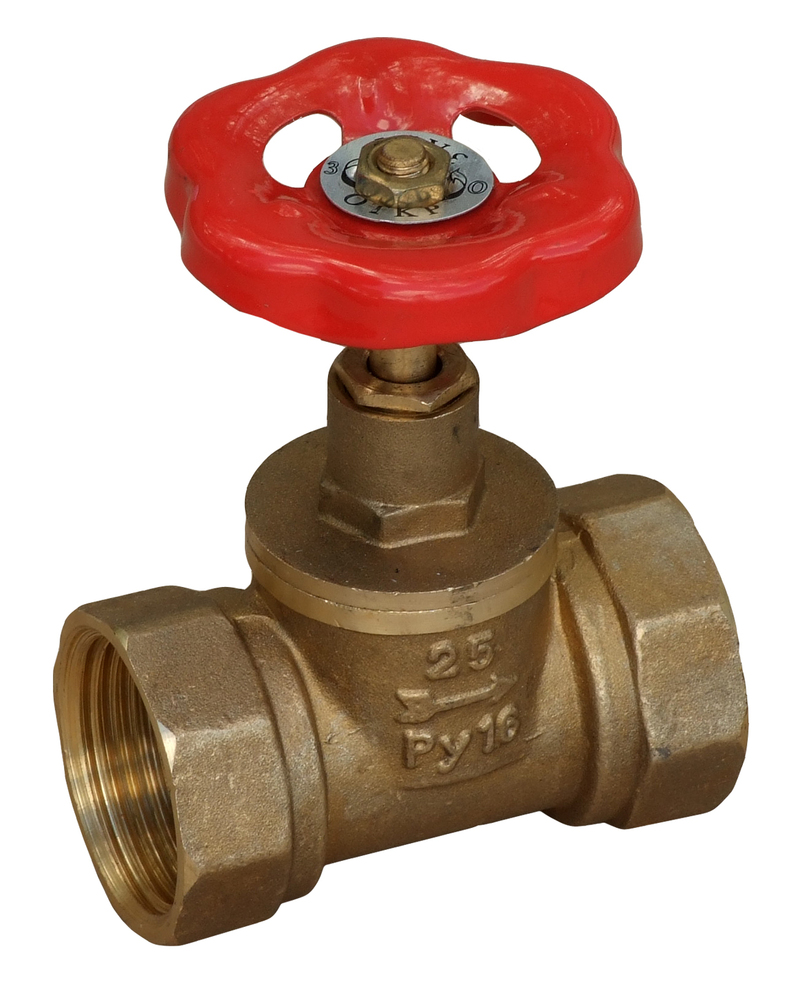

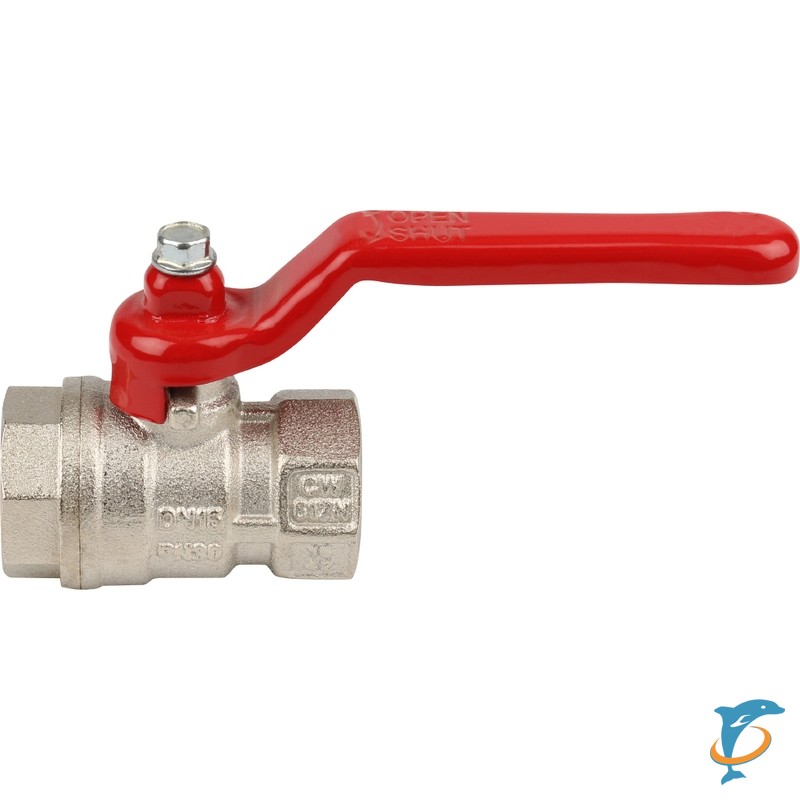

Арматура муфтовая

Одним из наиболее распространенных в технике является муфтовое соединение арматуры.

Его применяют для различных типов арматуры малого и среднего диаметра, работающих при низких и средних давлениях, корпус которых изготовлен из чугуна или сплавов цветных металлов. Если давление высокое, то предпочтительнее использовать цапковую арматуру.

В присоединительных патрубках муфтовой арматуры резьба находится с внутренней стороны. Как правило, это трубная резьба ─ дюймовая резьба с мелким шагом. Ее формируют различными способами ─ накаткой, нарезкой, штамповкой. Важно, что при мелком шаге резьбы высота зубьев не зависит от диаметра трубопровода.

Снаружи присоединительные концы оформляют в виде шестигранника, чтобы было удобно пользоваться ключом.

Слово «муфта» пришло в русский язык из немецкого, а, возможно, из голландского языка, где mouw означает рукав. Муфта, как и клапан, — пример того, как портняжное дело и производство трубопроводной арматуры используют каждый в своей специальной терминологии одинаковые по звучанию, но несущие разную смысловую нагрузку слова. В технике муфтой называют не рукав, а короткую металлическую трубку, обеспечивающую соединения цилиндрических частей машин.

Мелкая резьба муфтового соединения плюс использование специальных вязких смазок, льняных прядей или фторопластового уплотнительного материала (ленты ФУМ) гарантируют его высокую герметичность. Муфтовое соединение не требует использования дополнительных крепежных деталей (например, болтов или шпилек, как во фланцевом соединении). Но нельзя не учитывать, что наворачивание муфты на резьбу с уплотнением требует немалых усилий, тем больших, чем больше диаметр трубопровода.

Резьбовое, муфтовое соединение

Тоже одно из самых популярных видов присоединений, но для трубопроводных систем небольшого диаметра (обычно до ДУ 50) и небольших давлений (до 1,6 МПа). Очень часто встречается в бытовой трубопроводной арматуре, например для шаровых кранов. Суть его проста: труба имеет резьбу и арматура имеет резьбу, последняя накручивается на первую.

На трубе можно нарезать резьбу с помощью специальных инструментов, если её нет и ранее оборудование не устанавливалось. Резьбовая трубопроводная арматура с одного конца выполняется в виде шестигранника для хвата разводным ключом и навинчивания арматуры на резьбу трубы.

Видео: как нарезать резьбу на металлической трубе и установить резьбовой шаровой кран

Бывают различные варианты исполнения резьбовых соединений: внутренняя или внешняя резьба. Арматура может иметь с одной стороны внутреннюю резьбу, а с другой – внешнюю, либо одинаковый тип с обоих сторон. А также есть различные стандарты резьбы, например ISO 228/1 или DIN 2999. Нужно учитывать это при выборе.

Слово “муфта” произошло от голландского слова mouw, означающего “рукав”.

Для обеспечения герметичности резьбовых типов соединений в них используют дополнительные уплотнители – специальные ленты ФУМ, льняную нить, а также особо густых смазок поверх них. Всё это наносится на внешнюю резьбу.

Штуцерное соединение

Это подвид резьбового соединения, который применяется на кранах крохотных размеров – до ДУ 5. При присоединении арматура с резьбой подтягивается к резьбе на трубе накидной гайкой. Используется для труб узкого назначения, например лабораторных. Также используется для вживления в трубопроводы различных измерительных устройств.

Достоинства резьбовых соединений трубопровдной арматуры
  • Низкая цена.
  • Не требуют дополнительных деталей для установки, как, например, фланцевый тип.
  • Просто устанавливать, ещё проще заменить.
Недостатки
  • Непригодны для высоких давлений.
  • Чем больше диаметр, тем больше усилий нужно приложить, чтобы накрутить арматуру на резьбу с уплотнителем.

Приварное соединение

Если концы трубопроводной арматуры выглядят просто как трубы без каких-либо дополнений, то они присоединяются к системе с помощью сварки. Это самое надёжное и герметичное соединение, грамотно выполнив которое, можно получить абсолютное структурное соответствие материалов. Приварив задвижку или кран к трубе, вам не придётся подтягивать болты, как при фланцевом соединении, к тому же стоимость и вес такой арматуры будет значительно меньше.

Такой тип соединений можно часто встретить на трубопроводных системах, транспортирующих опасные для здоровья жидкости и газы, где нельзя допускать малейших утечек и необходима абсолютная герметичность. Для приварного соединения характерно высказывание “поставил и забыл”. Главное – качественно соединить трубу с арматурой, чтобы место сварки не было слабее, чем стенка трубы.

Концы труб необходимо подготавливать перед сваркой, причём каждый металл подготавливается по-своему. Предлагаем вам видео с самым простым способом сварки.

Достоинства приварного соединения

  • Абсолютная герметичность при правильном выполнении процедуры приварки.
  • Низкая стоимость арматуры.
  • Малый вес.
  • Небольшой размер, соединение не занимает много места в пространстве.

Недостатки

  • Нужен квалифицированный персонал, что увеличивает итоговую стоимость установки такой арматуры.
  • Трудоёмкий процесс демонтажа, такие задвижки или краны нужно устанавливать один раз и навсегда.

Арматура под приварку

К приварке арматуры прибегают, когда надежность и герметичность других видов соединений признается неудовлетворительной. Особенно востребована сварка при устройстве трубопроводных систем, в которых рабочей средой являются токсичные, ядовитые или радиоактивные жидкости и газы. В этом случае сварочное соединение, при правильном исполнении обеспечивающее 100-процентнуюгерметичность, может оказаться оптимальным, а зачастую и единственно приемлемым решением. Важно только, чтобы такой участок системы не нуждался в частом демонтаже оборудования, выполнение которого всякий раз будет приводить к полному разрушению сварных соединений.

Благодаря сварке, объединяющей фрагменты трубопроводной системы в единое целое, удается обеспечить гармонию, или, говоря техническим языком, структурное соответствие между всеми ее элементами ─ трубами и трубопроводной арматурой. Главное, чтобы из-за различий механических свойств сварного соединения и других составляющих трубопроводной системы оно не стало ее слабым звеном.

Присоединительные концы арматуры подготавливают под приварку, выравнивая и зашлифовывая поверхность свариваемых фрагментов, снимая требуемые фаски.

Сварные соединения могут быть выполнены в раструб и встык. В первом случае сварочный шов располагается на внешней стороне трубы. Такой вариант обычно используется для стальной арматуры сравнительно небольшого диаметра, монтируемой в трубопроводах, работающих при высоком давлении и температуре рабочей среды.

Во втором случае соединение может дополняться подкладным кольцом, исключающим перекос соединяемых деталей. Именно такие, отличающиеся надежностью и абсолютной герметичностью соединения используются при монтаже трубопроводных систем опасных производственных объектов, например, энергоблоков атомных электростанций.

Важными достоинствами сварных соединений, особенно по сравнению с фланцевыми, являются минимальный вес, компактность и экономия пространства.

Кламповое быстросъёмное соединение (Tri-Clamp)

Современное быстросъемное соединение для трубопроводной арматуры, применяемое в основном в пищевой промышленности, фармакологии и других отраслях, где важна стерильность, чистота. Ведь этот тип присоединения позволяет регулярно снимать и чистить, дезинфицировать оборудование, установленное этим креплением.

Кламповое соединение состоит из двух штуцеров, уплотнителя и хомута. Хомут прижимает два штуцера к уплотнителю и друг к другу, в результате чего образуется герметичное соединение. Что представляет из себя такой зажим, мы предлагаем вам изучить по видео.

Штуцеры привариваются к участку труб, где необходимо установить трубопроводную арматуру. Затем достаточно затянуть хомут, и оборудование зафиксировано. Однако установка трубопроводной арматуры с таким типом присоединения нецелесообразна, если нет необходимости регулярно снимать и ставить обратно краны или затворы.

Подпишитесь на

Сообщения Atom
Сообщения

Комментарии Atom

Комментарии

ЦЕНТРОБЕЖНЫЕ НАСОСЫ ТИПА ЦНС

Воду в нагнетательные скважины для поддержания пласто­вого давления закачивают центробежными насосными агрега­тами на базе насосов ЦНС 180…

Другие способы установки трубопроводной арматуры

Цапковое соединение. Крепление с помощью двух патрубков с наружной резьбой и буртиком на концах. Два буртика прижимаются друг к другу накидной гайкой, либо арматура ввинчивается непосредственно в тело аппарата. Высокая герметичность обеспечивается за счет уплотнительных прокладок и смазок. Используется для трубопроводов малого диаметра под высоким давлением , в том числе для измерительных приборов.

Дюритовое соединение. Многослойные цилиндрические муфты из обрезиненной ткани (как на шланге) надеваются на выступы на патрубках, и удерживаются металлическими зажимами (хомутами). Применяется для соединения труб с неизбежной вибрацией в водопроводах, масляных, топливных трубопроводах.

Пайка. Применяется для труб, имеющих низкую температуру плавления, например медных. Трубу с припоем вставляют в проточенный патрубок.

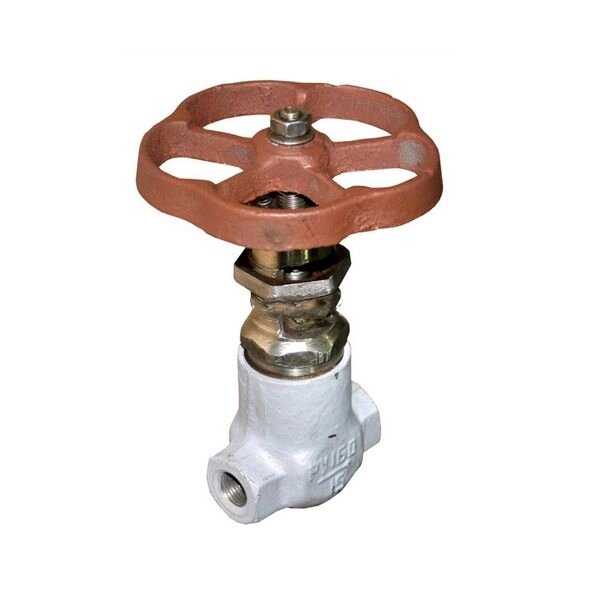

Штуцерная арматура

Немецкое происхождение термина «штуцер» от глагола stutzen (подрезать, нарезать) выдает даже его звучание. Так из-за наличия нарезного ствола именовали использовавшиеся для вооружения армий вплоть до XIX столетия мушкеты. В современной технике это существительное применяется для определения короткого отрезка трубы (другими словами ─ втулки) с резьбой на обоих концах, служащего для присоединения труб и трубопроводной арматуры к агрегатам, установкам и резервуарам. В штуцерном соединении присоединительный конец арматуры с наружной резьбой посредством накидной гайки подтягивается к трубопроводу. Его используют для арматуры малого и сверхмалого (с номинальным диаметром до 5,0 мм) диаметров. Как правило, это лабораторная или иная специальная арматура. Например, редукторы, устанавливаемые на баллонах со сжатым газом. С помощью штуцерного соединения в трубопроводные сети «вживляются» различные контрольно-измерительные приборы (КИП), монтируются испарители, термостаты, многие виды оборудования, входящие в состав технологических линий химического производства.

Трубопроводную арматуру для присоединения к любой системе вы можете приобрести в компании РУ100!

У нас в каталоге всегда в наличии трубопроводное оборудование от ведущих производителей отрасли. Подберём подходящее оборудование специально под вашу систему. Мы работаем напрямую с поставщиками, у нас собственный склад, поэтому цены остаются низкими. Надёжный поставщик трубопроводной арматуры – это мы!

  • Наши инженеры работают в отрасли с 2008 года. Мы знаем, что продаём, и с удовольствием поможем вам выбрать нужную модель.
  • Доставим ваш заказ по России! Либо возможен самовывоз с нашего склада в Москве.
  • Оформить заказ очень просто.
  • Работаем как с физическими, так и с юридическими лицами.
  • Предоставляем полный комплект документов.
  • Принимаем оплату наличными, безналичными, банковскими картами (при самовывозе)

Остались вопросы? Возможно, ответ уже есть в разделе FAQ.

Оцените удобство работы с компанией РУ100!

Конструкционно-монтажные параметры трубопроводной (запорной) арматуры



 К монтажным параметрам трубопроводной арматуры относятся:

  • условный диаметр прохода.

  • строительная длина

  • строительная высота

  • конструкция присоединительных патрубков

  • размеры присоединительных патрубков



 Номинальный диаметр отверстия в трубе или арматуре, служащего для пропуска рабочей среды, называется условным диаметром прохода и обозначается Dy.  Этот параметр установлен ГОСТом.



 По условному диаметру прохода арматура делится на следующие группы:

  • сверхмалых размеров Dy до 5мм.

  • малых размеров Dy от 6 до 40мм.

  • средних размеров Dy от 50 до 300мм.

  • больших диаметров Dy от 250 до 1200мм.

  • сверхбольших диаметров Dy от 1400мм.



 Строительная длина характеризует длину участка трубы, который арматура замещает в трубопроводе. Строительные длины унифицированы для клапанов и задвижек общепромышленной арматуры, для другой арматуры они не унифицированы.



 Строительная высота — это расстояние от оси прохода арматуры до конца шпинделя в верхнем положении. Знание строительных размеров арматуры очень важно на этапе проектирования, чтобы правильно определить габариты, занимаемые арматурой. Игнорирование этих параметров может привести к тому, что арматура не поместится в отведенном для нее месте.



 По конструкция присоединительных патрубков арматура наиболее часто бывает муфтовая, фланцевая и под сварку.



 Муфтовая ТА изготавливается на малые диаметры.



 Как правило, на арматуре наносят внутреннюю трубную резьбу соответствующего диаметра, а снаружи присоединительные концы оформляются в виде шестигранника «под ключ». Размеры присоединительных концов ГОСТированы.



 Трубная резьба представляет из себя дюймовую резьбу с мелким шагом. Дюймовая резьба, в отличие от метрической, имеет при вершине профиля угол не 600, а 550 . Мелкий шаг означает, что шаг резьбы и высота зубьев не зависят от диаметра трубопровода. Мелкий шаг применяется потому, что при выполнении на трубе резьбы с обычным шагом высота зубьев получилась бы такой большой, что превысила бы толщину стенки трубы.



 Муфтовое соединение обладает рядом преимуществ. Оно технологично, резьба может формироваться различным способом — штамповкой, накаткой, нарезкой, причем нарезка может быть произведена простыми приспособлениями в условиях мелкой мастерской и даже дома.



Муфтовое соединение легко и достаточно надежно герметизируется льняной прядью или лентой ФУМ. Для муфтового соединения трубопровода и арматуры не требуются дополнительные крепежные детали.



Вместе с тем этому виду соединения присущи и недостатки. Самый главный заключается в том, что вследствие нарезки резьбы уменьшается толщина стенки трубы, что приводит к снижению прочности и долговечности соединения. Это не позволяет нарезать резьбу на тонкостенных трубах. Кроме того, для выполнения соединения требуется большое усилие для наворачивания муфты на резьбу с уплотнительной подмоткой, причем это требуемое усилие резко возрастает при увеличении диаметра трубопровода. Поэтому для диаметров более 50 мм резьбовое соединение не применяют.

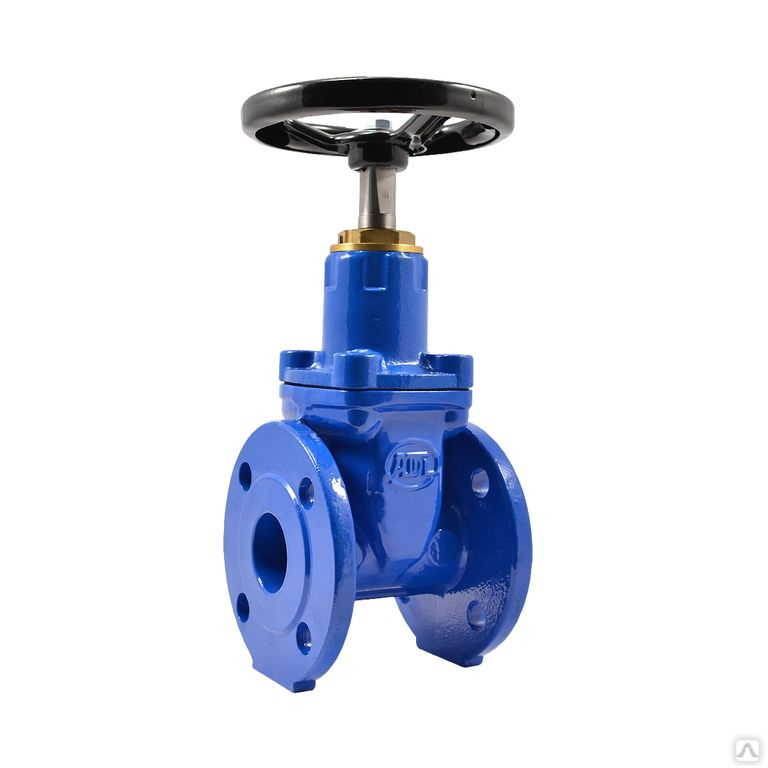

 Фланцевая арматура выпускается на диаметры от 50 до 500 мм.



 Фланцевое соединение как таковое очень широко применяется в технике. Фланцы соединяются между собой болтами, между ними вставляется прокладка из различных материалов. Преимуществом фланцевого соединения является надежность, простота со- единения, возможность многократной разборки и соединения.



Вместе с тем расход металла на фланцы весьма значительный, а трудоемкость их изготовления достаточно высока. При увеличении диаметра трубопровода толщина и масса фланцев существенно возрастают, что увеличивает расход металла. С увеличением диаметра трубопровода возрастает усилие на фланцы и повышается вероятность разрыва и выдавливания прокладки.



 Типы применяемых фланцев зависят от условного диаметра и рабочего давления среды:

  • без выступа стальные плоские приварные

  • плоские приварные с соединительным выступом

  • с выступом или впадиной из серого чугуна

  • с шипом или пазом



 Размеры присоединительных фланцев могут быть различными даже при одинаковом диаметре трубопроводов, в зависимости от назначения арматуры и рабочего давления.



 Для арматуры больших и сверхбольших диаметров присоединительные концы подготавливают под приварку, то есть они представляют из себя просто отростки трубы, концы которых подготовлены под сварку — выровнена и зашлифована поверхность, снята требуемая фаска. При монтаже такие присоединительные патрубки просто привариваются к трубопроводу.



Разновидности трубопроводной арматуры

Криогенная арматура: Арматура, предназначенная для эксплуатации на трубопроводах, транспортирующих криогенные среды, в том числе на криогенных емкостях, цистернах и т.д.

Проходная арматура (Нр. прямоточная арматура): Арматура, присоединительные патрубки которой соосны или взаимно параллельны.

Угловая арматура: Арматура, в которой оси входного патрубка и выходного патрубка расположены во взаимно перпендикулярных плоскостях.

Полнопроходная арматура: Арматура, у которой площади сечений проточной части равны или больше площади отверстия входного патрубка.

Неполнопроходная арматура (Нр. зауженная арматура): Арматура, у которой площади сечений проточной части меньше площади отверстия входного патрубка.

Отсечная арматура (Нр. быстродействующая арматура): Запорная арматура с минимальным временем срабатывания, обусловленным требованиями технологического процесса.

Сальниковая арматура: Арматура, у которой герметизация штока, шпинделя, или другого подвижного элемента относительно окружающей среды обеспечивается сальниковым уплотнением.

Бессальниковая арматура: Арматура, у которой герметизация штока, шпинделя, по отношению к окружающей среде обеспечивается без помощи сальникового уплотнения (сильфонами, мембранами или другими элементами конструкции).

Сильфонная арматура: Арматура, у которой в качестве чувствительного элемента либо силового элемента, а также для герметизации подвижных деталей (штока, шпинделя) относительно окружающей среды используется сильфон.

Мембранная арматура (Нр. диафрагмовая арматура): Арматура, у которой в качестве чувствительного или запирающего элемента применена мембрана, которая может выполнять функции уплотнения корпусных деталей, подвижных элементов относительно окружающей среды, а также уплотнения в затворе.

Бронированная арматура: Арматура, у которой неметаллические детали, работающие под давлением, заключены в металлическую оболочку.

Арматура под приварку: Арматура, имеющая патрубки для приварки к трубопроводу или емкости.

Муфтовая арматура: Арматура, имеющая присоединительные патрубки с внутренней резьбой.

Фланцевая арматура: Арматура, имеющая фланцы для присоединения к трубопроводу или емкости.

Бесфланцевая арматура: Арматура, присоединяемая к трубопроводу без помощи фланцев (приваркой, штуцерным, ниппельным или другими соединениями).

Цапковая арматура: Арматура, имеющая присоединительные патрубки с наружной резьбой и буртиком.

Штуцерная арматура: Арматура, имеющая присоединительные патрубки с наружной резьбой.

Арматура нормально-закрытая (арматура НЗ): Арматура с приводом или с исполнительным механизмом, который при отсутствии или прекращении подачи энергии, создающей усилие перестановки запирающего или регулирующего элемента, автоматически обеспечивает переключение арматуры в положение «Закрыто».

Арматура нормально-открытая (арматура НО): Арматура с приводом или исполнительным механизмом, который при отсутствии или прекращении подачи энергии, создающей усилие перестановки запирающего или регулирующего элемента, автоматически обеспечивает переключение арматуры в положение «Открыто».

Клиновая задвижка: Задвижка, у которой уплотнительные поверхности затвора расположены под углом друг к другу и запирающий или регулирующий элемент выполнен в форме клина.

Параллельная задвижка: Задвижка, у которой уплотнительные поверхности элементов затвора взаимно параллельны.

Задвижка с выдвижным шпинделем: Задвижка, при открытии которой шпиндель (шток) совершает поступательное или вращательно-поступательное движение, выдвигаясь относительно оси присоединительных патрубков на величину хода арматуры.

Задвижка с невыдвижным шпинделем: Задвижка, при открытии которой шпиндель совершает вращательное или вращательно-поступательное движение, а резьбовая его часть постоянно находится во внутренней полости корпуса арматуры.

Шиберная задвижка: Параллельная задвижка, у которой запирающий элемент выполнен в форме шибера.

Шланговая задвижка (Ндп. шланговый затвор): Задвижка, у которой перекрытие или регулирование потока рабочей среды осуществляется пережатием эластичного шланга.

Обратный затвор (Нр. захлопка): Затвор дисковый, предназначенный для предотвращения обратного потока рабочей среды.

Запорный клапан (клапан): Запорная арматура, конструктивно выполненная в виде клапана.

Обратный клапан (Нр. подъемный клапан): Обратная арматура, конструктивно выполненная в виде клапана.

Невозвратно-запорный клапан: Невозвратно-запорная арматура, конструктивно выполненная в виде клапана.

Невозвратно-управляемый клапан: Невозвратно-управляемая арматура, конструктивно выполненная в виде клапана.

Отключающий клапан: Защитная арматура, конструктивно выполненная в виде клапана, предназначенная для перекрытия потока рабочей среды в случае превышения заданной величины скорости ее течения за счет изменения перепада давления на чувствительном элементе, либо в случае изменения заданной величины давления.

Предохранительный клапан: Клапан, предназначенный для автоматической защиты оборудования и трубопроводов от превышения давления свыше заранее установленной величины посредством сброса избытка рабочей среды и обеспечивающий прекращение сброса при давлении закрытия и восстановлении рабочего давления.

Предохранительный малоподъемный клапан: Предохранительный клапан, у которого ход запирающего элемента не превышает 1/20 от наименьшего диаметра седла.

Предохранительный полноподъемный клапан: Предохранительный клапан, у которого ход запирающего элемента составляет 1/4 и более от наименьшего диаметра седла.

Предохранительный пружинный клапан: Предохранительный клапан, в котором усилие, противодействующее воздействию рабочей среды на запирающий элемент, создается пружиной.

Предохранительный клапан прямого действия: Предохранительный клапан, работающий только от энергии рабочей среды, непосредственно воздействующей на запирающий элемент и не имеющий вспомогательных устройств, управляющих клапаном при его работе в автоматическом режиме.

Предохранительный рычажно-грузовой клапан: Предохранительный клапан, в котором усилие противодействующее воздействию рабочей среды на запирающий элемент создается грузом, закрепленным на рычаге.

Предохранительный клапан с мембранным чувствительным элементом (предохранительный мембранный клапан): Предохранительный клапан, в котором чувствительным элементом, воспринимающим воздействие давления рабочей среды, является связанная с запирающим элементом мембрана.

Блок предохранительных клапанов: Предохранительное устройство, состоящее из двух предохранительных клапанов и переключающего устройства в виде трехходовой арматуры, обеспечивающей постоянное соединение защищаемого от недопустимого превышения давления оборудования только с одним из предохранительных клапанов.

Регулирующий клапан (Нр. исполнительное устройство): Регулирующая арматура, конструктивно выполненная в виде клапана с исполнительным механизмом или ручным управлением.

Регулирующий односедельный клапан: Регулирующий клапан, расчетное проходное сечение которого образовано одним затвором.

Регулирующий двухседельный клапан: Регулирующий клапан, расчетное проходное сечение которого образовано двумя параллельно работающими затворами, расположенными на одной оси.

Регулирующий клеточный клапан: Регулирующий клапан, затвор которого выполнен в виде детали с профилированными отверстиями для пропуска рабочей среды и плунжера, который перемещается внутри клетки и изменяет суммарную площадь открытых сечений этих отверстий.

Регулирующий нормально-закрытый клапан (регулирующий клапан НЗ): Регулирующий клапан, в котором при отсутствии энергии внешнего источника затвор закрыт.

Регулирующий нормально-открытый клапан (регулирующий клапан НО): Регулирующий клапан, в котором при отсутствии энергии внешнего источника затвор открыт.

Распределительный клапан (Нр. распределитель): Клапан, предназначенный для распределения потока рабочей среды по определенным направлениям.

Смесительный клапан: Клапан, предназначенный для смешения потоков двух и более различных по параметрам сред и/или свойствам сред.

Шаровой кран: Кран, запирающий или регулирующий элемент которого имеет сферическую форму.

Конусный кран (Нр. пробковый кран; Нр. конический кран): Кран, запирающий или регулирующий элемент которого имеет форму конуса.

Цилиндрический кран (Нр. пробковый кран): Кран, запирающий или регулирующий элемент которого имеет форму цилиндра.

Регулятор (Ндп. редуктор): Регулирующая арматура, управляемая автоматически воздействием рабочей среды на регулирующий или чувствительный элемент.

Регулятор давления «до себя»: Регулятор, поддерживающий давление рабочей среды в заданном диапазоне на участке или в контуре системы, расположенной до регулятора.

Регулятор давления «после себя»: Регулятор, поддерживающий давление рабочей среды в заданном диапазоне на участке или в контуре системы, расположенной после регулятора.

Регулятор прямого действия: Регулятор, работающий от энергии рабочей среды без использования вспомогательных устройств (импульсных механизмов и др.).

Регулятор температуры: Регулятор, поддерживающий температуру рабочей среды в сосуде (емкости) или в трубопроводе.

Регулятор уровня: Регулятор, поддерживающий уровень жидкости сосуде (емкости).

Поплавковый механический конденсатоотводчик (поплавковый конденсатоотводчик): Конденсатоотводчик, закрытие или открытие запирающего элемента которого осуществляется с помощью поплавка за счет различия плотностей водяного пара и конденсата.

Термодинамический конденсатоотводчик: Конденсатоотводчик, запирающий элемент которого управляется благодаря аэродинамическому эффекту, возникающему при прохождении рабочей среды через затвор за счет различия термодинамических свойств конденсата и водяного пара.

Термостатический конденсатоотводчик: Конденсатоотводчик, запирающий элемент которого управляется посредством изменения размера или формы термостата или биметаллической пластины за счет различия температур конденсата и водяного пара.

Категории

0

Теги:
основные понятия | термины | ГОСТ Р 52720-2007

Муфты в Сочи

Теория о муфтах для механической стыковки арматуры

Проблема стыковки арматуры при возведении различных объектов – каркасно-монолитных высоток или более специфических проектов, например, гидростанций, мостов, — всегда являлась актуальной. Грамотное и высококачественное выполнение вязки арматурных стержней требуется далеко не только при возведении сложных ж/б сооружений, возводимых из монолитного железобетона… Это одно из главных условий любого строительства, особенно на территориях с сейсмической активностью! Как известно, прочность конструкции железобетонных объектов обеспечивает армирование. в недавнем времени арматура стыковалась посредством сварочных работ или же специального пистолета для вязки. Теперь все чаще для прочной стыковки прутков арматуры применяется универсальное соединение на муфтах. Такой метод является недорогим, но он весьма неплохо показал себя на практике, поэтому все чаще применяется в строительстве. Система муфт подразумевает замену фрагментов стыков арматурных прутков соединениями с помощью муфт. Для стабильного и надежного сопротивления конструкции здания «на изгиб» необходим крепкий качественный каркас из металлической арматуры. Применяемые с этой целью методы вязки арматуры посредством проволоки, идущей внахлест, или же с помощью сварки сложны в выполнении, имеют немалую стоимость и, как показывает практика, малоэффективны.



  Особенности применения муфт при стыковке арматуры

Современный рынок предлагает огромное количество вариаций муфтовых соединений, они качественны, прочны и подходят для арматурных стержней совершенно любого типа. эти решения позволяют надежно и быстро состыковать два прутка, лежащих в одной плоскости. При подобной стыковке проволочная вязка посредством пистолета малоэффективна, ранее стыковку осуществляли путем сварки с дальнейшей проволочной обвязкой. Однако, применение муфт существенно более эффективно, оно дает возможность быстро закрепить соединение арматурных стержней, весьма действенно сокращает строительные трудозатраты, а также повышает быстроту возведения надежного прочного каркаса, снижая попутно затраты на закупку расходных и стройматериалов. Муфты изготовлены из качественной углеродной стали, она обеспечивает более прочную, особым способом предусмотренную фиксацию двух концов арматурных прутков в пустотелом цилиндре. Конструктивные особенности грамотно подобранных муфт тождественны размерам входящей в них арматуры. Как правило, муфта имеет толщину стенок от 2-х до 10-ти миллиметров при варьирующейся длине от 70-ти до 200-т миллиметров. Основная задача такого соединения — надежно зафиксировать концы арматуры внутри цилиндра и не дать ему разболтаться в дальнейшем при воздействии различных факторов. Муфтовые соединения также подразделяются на виды, определяемые диаметром стыкуемых стержней: арматура, диаметр которой совпадает, совмещаются посредством стандартных муфт, а арматура различных размеров по диаметру закрепляются так называемыми переходными муфтами. Не более десятка минут уходит на то, чтобы нарезать резьбу, произвести центрирование и навинтить цилиндр муфты с помощью специального динамометрического ключа. При таких операциях в значительной степени упрощается визуальный контроль за качеством стыков. Виды муфт, соединяющих арматуру, могут классифицироваться по различным признакам. Так, например, муфты, имеющие внутреннюю коническую резьбу, способны обеспечивать соединение арматурных прутков с размером диаметра от 12 до 50 миллиметров. Чтобы закрепить уже встроенную арматуру в рамках конструкции, применяют обжимные муфты без резьбы. Такое решение фиксирует арматуру посредством специальных накладок, которые размещаются в полости цилиндра.



Последовательность действий при обжимном соединении

Обжимные элементы на арматурных прутках устанавливаются в месте их стыковки. Посредством специального гидравлического устройства муфта спрессовывается. Так достигается прочная фиксация арматурных стыков на довольно долгий срок. для стыковки стержней, идущих внахлест, по мнению специалистов, муфтовая арматура является идеальным решением. Муфты для стыковки производятся из металлических цилиндров небольшого диаметра, он соответствует параметрам арматурных стержней. Внешняя поверхность имеет вид шестигранника, что позволяет закрутить их с помощью ключа. Внутренняя поверхность идет с нарезанной дюймовой резьбой минимального шага. Чтобы обеспечить прочное соединение, необходимо использовать трубы с толстой стенкой: толщина позволит нарезать резьбу необходимой глубины. Арматура, соединенная по такому принципу, создаст прочный и очень надежный стык. Важным преимуществом является то, что для подобной сборки нет нужды нанимать квалифицированных специалистов, сварщиков, чьи услуги весьма дорогостоящи. Подготовленные концы прутков соединяются между собой очень просто, на подготовленную конструкцию закрепляются муфты. с такой задачей справится обычный рабочий.



Особенности резьбовой муфты при продольной сборке стержней арматуры

Закупка муфтовых соединений необходимых диаметров, размеров. Подготовка специализированного оборудования, ускоряющего процесс сборки. Производится штамповкой либо накатыванием нарезкой резьбы на торцах стержней. Установка стержней арматуры в рабочее положение. Сначала муфта накручивается накручивается с одной стороны на арматуру, затем с другой стороны вкручивается второй стержень. Специальными ключами закручивается узел (до крайних положений), такой подход призван обеспечить в последствии прочность арматурного каркаса. Качество сборки необходимо визуально проверить.



О преимуществах

Во-первых, различные соединительные специализированные устройства повышают скорость манипуляций по сборке каркаса из арматуры. При этом имеется возможность под каким угодно наклоном соединять арматуру. в процессе отмечается значительная экономия в использовании арматурных стержней, а сами соединительные муфты могут применяться без ограничений. Во-вторых, качество стыков легко проверяется визуально. Арматурный каркас на подобной сборке сохраняет долгое время свою целостность, независимо от специфики и массива бетона. Ведь при такой стыковке прочность распределяется равномерно по всей длине арматурного стержня. Практика показывает, что арматурный стержень длиной в несколько метров, который собирается посредством муфт, по своей надежности, прочности и ряду других характеристик не уступит цельному, не раздробленному на участки и сегменты прутку.

к списку статей

Производство резьбовых и обжимных муфт для арматуры

B. B. ДЬЯЧКОВ, инж. (НИИЖБ), Прочность и деформативность резьбовых механических соединений арматуры

Возрастающие объемы монолитного строительства в России диктуют необходимость перехода на более надежные и скоростные технологии возведения зданий и сооружений. При проектировании и возведении высотных зданий и сооружений из монолитного железобетона возникает проблема быстрого и качественного соединения арматурных стержней, так как длина поставляемой на стройплощадку арматуры ограничена условиями транспортировки и не превышает 12 м.

В настоящее время в России для соединения арматурных стержней применяются в основном два вида соединений — сварные и внахлестку без сварки. Причем сварные и нахлесточные соединения имеют ряд существенных недостатков, которые говорят о целесообразности применения механических соединений.

Применение сварных соединений связано с большой стоимостью электроэнергии, привлечением высококвалифицированных сварщиков и сложным контролем качества. Более простым является соединение внахлестку без сварки, но и оно также имеет ряд недостатков: перерасход арматуры за счет перепуска стержней; необходимость установки дополнительной поперечной арматуры в зоне нахлестки; затруднение бетонных работ в густоармированных конструкциях.

Применение резьбовых механических соединений исключает эти недостатки. Кроме того, в ряде конструкций соединения внахлестку вообще не допускаются.

В связи с этим все больше внимания уделяется механическим соединениям, но из всех их типов в нашей стране наибольшее применение получили только опрессованные стыки арматуры периодического профиля и соединения с помощью муфт арматуры винтового профиля.

В НИИЖБе в лаборатории арматуры были выполнены исследования прочности и деформативности таких соединений. Целью исследований было определение геометрических размеров муфт и усилия обжатия, обеспечивающих выполнение требований прочности и деформативности, установленных для растянутых соединений, и разработка рекомендаций по их применению [1].

Необходимость проведения исследований резьбовых механических соединений арматуры и их сертификация в системах ГОСТ Р и Мосстройсертификация обусловлена острой потребностью строительства в таких соединениях.

Лабораторией арматуры были проведены сертификационные испытания соединений LENTON и BARTEC.

В процессе их выполнения были разработаны технические условия [2,3], в которых установлены основные требования к прочности и деформативности таких резьбовых механических соединений (табл.1).

Испытания проводились на механических соединениях LENTON производства корпорации «ERICO» (рис.1) и BARTEC производства фирмы «DEXTRA» (рис.2) арматуры класса А500С диаметрами 12,25,40 мм.

Оба соединения относятся к сжато-растянутым, т.е. к таким соединениям, которые могут воспринимать сжимающие и растягивающие усилия.

На рис.1 и 2 представлены так называемые стандартные механические соединения, предназначенные для соединения стержней одного диаметра, коща при монтаже арматуры на стройплощадке хотя бы один из соединяемых стержней может свободно вращаться.

Принципиальное отличие этих соединений между собой заключается в способе нарезки резьбы.

Соединения LENTON имеют разнонаправленную конусную резьбу (рис.З), которая исключает возможность своего повреждения до того, как достигается полное зацепление резьбы.

Резьба на концах арматурных стержней для механических соединений BARTEC создается следующим образом: стержень отрезается под прямым углом; путем холодной высадки производится увеличение диаметра конца стержня, на котором будет нарезана резьба; на конце стержня нарезается резьба. За счет увеличения диаметра конца стержня путем холодной высадки ослабления сечения стержня после нарезки резьбы не происходит (рис.4).

Испытывалось по 2-3 образца-близнеца. Механические свойства некоторых образцов механических соединений приведены в табл. 2,3.

Из этих таблиц видно, что деформативность соединений не превышает 0,1 мм, т. е. удовлетворяет техническим требованиям [2,3]. В противном случае большая деформативность приводит к недопустимой ширине раскрытия трещин в эксплуатационной стадии работы железобетонных элементов.

Все механические соединения должны быть затянуты ключом с усилием, приведенным в табл. 4.

Сертификационные испытания включали в себя растяжение при отрицательных температурах соединений BARTEC арматуры диаметром 12 и 40 мм (по 6 образцов) и по одному исходному образцу каждого диаметра. В табл. 5 приведены результаты испытаний механических соединений BARTEC при отрицательных температурах.

Сначала проводились испытания соединений стержней и исходного стержня диаметром 40 мм при температуре-45°С. Как показывают результаты, приведенные в табл. 5, два из четырех испытанных образцов разрушились по арматурному стержню пластично вне стыка. Однако два других образца разрушились хрупко по обрезу муфты, причем прочность одного из них оказалась даже ниже нормативного значения предела текучести исходной стали (500 Н/мм2), что не удовлетворяет требованиям технических условий. Поэтому оставшиеся два образца соединений диаметром 40 мм были испытаны при температуре -30°С. Из них один разрушился по арматурному стержню вне стыка, а второй — хрупко по обрезу муфты при напряжениях, превышающих нормативное значение временного сопротивления исходной стали. Следовательно, результаты испытаний соединений арматуры диаметром 40 мм при температуре -30°С можно считать удовлетворяющими требованиям технических условий.

Аналогично испытывали образцы диаметром 12 мм. Первые три образца при температуре -50°С показали удовлетворительные результаты, поэтому испытания оставшихся трех образцов проводили при температуре -65°С. Они также показали удовлетворительные результаты.

Оценка прочности механических соединений LENTON при отрицательных температурах была выполнена на основании данных, предоставленных корпорацией «ERICO» удержания этой нагрузки в течение 10 с нагрузка увеличивалась до разрушения образца.

Оценивая результаты испытаний при отрицательных температурах, можно сделать вывод об области применения всего сортамента (12-40 мм) механических соединений LENTON и BARTEC до -30°С — область применения назначена по наихудшим результатам испытаний. Необходимо отметить, что расчетная отрицательная температура для Москвы составляет -28°С, т.е. механические соединения LENTON и BARTEC в Москве применяться могут.

1. Впервые в России были разработаны технические условия для резьбовых механических соединений арматуры, где указаны требования прочности и деформативности соединений, геометрические размеры соединительных муфт и их области применения.

2. Устройство резьбовых механических соединений не требует привлечения высококвалифицированных специалистов. При этом значительно сокращаются расход арматуры и время на устройство стыка.

2.350 Pipe Coupling Fit Стоковые фотографии и изображения

Сантехнические трубы, фитинги, водопроводные шаровые краны и поршневой расходомер 3d vector design. арматура из пластика, ПВХ или стали, колена, тройники и переходники с крестообразной резьбой, переходники, заглушки и трубки

Многие латунные фитинги часто используются для соединения водопроводных и газовых установок на синем фоне

Соединения труб из ПВХ, фитинги для труб из ПВХ, ПВХ муфта

Металлическая гидравлическая арматура стоит на серебряном столе на складе

Дизайн наборов иконок для фитингов.

Набор латунных фитингов часто используется для водопроводных и газовых установок на белом фоне

Набор различных пластиковых фитингов с наружной резьбой для водопроводных труб, изолированных на белом фоне

Мастер-сантехник ремонтирует кран с помощью гаечного ключа, рабочий обстановка в мастерской

Латунный фитинг на фоне запчастей для сантехники на деревянных винтажных досках

Россыпь соединительных фитингов для металлических труб.

Сантехнические переходники из полипропилена. комбинированные муфты для соединения металлических и полипропиленовых водопроводных труб на белом столе. сантехника фон.

Набор латунных фитингов часто используется для подключения к водопроводным и газовым установкам на синем фоне

Латунный фитинг изолирован на белом фоне

Набор различных пластиковых труб для канализации, водопровод и соединительные фланцы изолированы на белом фоне. 3d изометрический стиль, векторная иллюстрация.

Оранжевая канализационная труба, стоящая вертикально в земле

Фитинг медный металлический, изолирующий на белом фоне, четверть дюйма, с резьбой под ключ. один дюйм, половина и размер четверти.

Колено и трехходовые фитинги из ПВХ для сантехнических и трубопроводных работ

Набор фитингов из ПВХ, изолированных на белом.

Водопроводный кран и арматура для водоснабжения. сантехника и детали трубопроводов. санитарно-технические работы.

Три латунных фитинга часто используются для соединения водопроводных и газовых установок на черном фоне

Набор различных пластиковых труб для канализации, газа и водопровода, изолированные на белом фоне. вид спереди, векторная иллюстрация.

Три латунных фитинга часто используются для подключения к водопроводным и газовым установкам на синем фоне

Пластиковый ПВХ и металлический соединительный трубопровод, такой как соединительный фитинг с резьбой, колено, жидкий свет, гибкий и т. д. для сантехники или электропроводки, трубы на столе

Многие тип металлических и пластиковых быстроразъемных соединений или фитингов разъем оборудования для воздуха или жидкости на полке

Набор фитингов и разводной ключ, используемые для подключения к водопроводным и газовым установкам

Металлический шланг высокого давления, быстроразъемное соединение для подачи воздуха или жидкости промышленной пневматической гидравлической системы на столе

Векторная иконка фитинга для сантехнических и трубопроводных работ .

Набор инструментов для развальцовки труб или хомутов, тормозных пламегасителей, фитингов, арматуры, клапанов на деревянных досках

Набор элементов плоской конструкции из пвх-труб, различные соединения пвх-труб, вектор и иллюстрация.

Соединения труб из ПВХ, фитинги для труб из ПВХ, муфты из ПВХ

Бесшовный фон водопровода

Новый счетчик воды с фитингами и гаечным ключом на старинном деревянном фоне.

Набор латунных фитингов и инструментов, которые часто используются для подключения водопроводных и газовых установок на сером фоне.

Векторная иконка опоры трубы для сантехнических работ.

Муфты бронзовые для шлангов сжатого воздуха.

Арматура для монтажа водопровода из полипропилена в картонной упаковке. белые пластиковые тройники для соединения ответвлений в водопроводе

Желтый текстурированный фон. на нем лежит штуцер для быстрого снятия шланга и пиловочник для сада

Сантехника и фитинги на светлом фоне.

Муфты бронзовые для шлангов сжатого воздуха.

Набор строительных инструментов для развальцовки тормозных хомутов на деревянном фоне

Набор латунных фитингов часто используется для соединения водопроводных и газовых установок на старинных досках сантехника, канализация и электричество

Вид металлических и пластиковых быстроразъемных соединений или фитингов, соединитель оборудования для воздуха или жидкости

Установка крана на бак с жидкостью. шаровой кран и переходники для труб.

Установка наружного крана на стене дома. кран на стене дома с адаптерами для садового шланга

Много гидравлических быстроразъемных соединений. абстрактный промышленный фон

Набор латунных фитингов и инструментов часто используется для подключения к водопроводным и газовым установкам на сером фоне

Бронзовые муфты для шлангов сжатого воздуха.

Векторная иконка фитингов для сантехнических работ.

Водопроводная труба из ПВХ, ожидающая подключения на сухом грунте.

Фитинги для водопроводных труб, изолированные на белом фоне.

Многие виды металлических и пластиковых быстроразъемных соединений или разъемов оборудования для воздуха или жидкости на полке с изолированным на белом фоне

Насадка для садового шланга плюс набор фитингов, разъемы, изолированные на белом фоне. желтый садовый распылитель для садового шланга крупным планом.

Латунная сантехника на темном размытом фоне. на переднем плане крупным планом видна резьба.

Детали трубной арматуры из полиэтилена высокой плотности для водоснабжения, водопровода, канализации, канализации и электроснабжения

Прокладки и шайбы, используемые в качестве подшипников скольжения. расположение на стальном фоне.

Различные быстроразъемные фитинги для соединения трубопроводов

Угловое соединение

Бесшовный фон водопровода

Фиксатор канавки, соединительные хомуты

Набор латунных фитингов часто используется для подключения к водопроводным и газовым установкам на фоне инструментов

Набор латунных фитингов часто используется для подключения к водопроводным и газовым установкам

Трубы и водопровод изолированы на белом фоне

Ретро фон с водопроводом.

Арматура для водопроводных труб — пример соединительного узла при создании водопровода из труб пвх. полипропиленовый водопровод и кран для радиатора отопления на белой стене частного дома.

Стальные фланцы для установки трубопровода, изолированные на белом фоне

Быстроразъемное соединение воздуха, старое быстроразъемное соединение, система воздуховодов на заводе

Россыпь различных латунных сантехнических изделий. промышленные

Трубопроводы металлические. трубопровод промышленного и домашнего строительства, соединительные фитинги, фланец и краны. газ, водопровод или канализационный векторный фон. трубопроводы для водоснабжения, сантехника

Переходник для шланга мужской на белом фоне.

Набор инструментов для благоустройства дома из медных труб на деревянной доске

Рука поворачивает красную круглую ручку клапана на пластиковой трубе

Набор латунных фитингов часто используется для подключения к водопроводным и газовым установкам

Шаровые краны из нержавеющей стали на стенде. малая глубина резкости.

Бобруйск беларусь 19.09.2019: продажа сантехники в магазине пластиковых фитингов и соединителей труб, фон

Фланцы клапана водопроводной системы пластиковых труб завод по фильтрации бассейна

Векторная иконка фитинга для сантехнических и трубопроводных работ.

Латунная сантехника на темном размытом фоне. на переднем плане крупным планом видна резьба.

Крупный план заглушек и муфт из нержавеющей стали для водопроводных или промышленных работ

Пять полипропиленовых водопроводных кранов по кругу. крупный план серого крана в теплых тонах

Фланцы клапана системы водоснабжения пластиковых труб завод по фильтрации бассейна

Фитинги с коническими резьбами. новые на белом фоне.

Старый соединительный тройник на пластиковых водопроводных трубах

Векторная иконка фитинга и детали для сантехнических и трубопроводных работ.

Тройной переходник для поливочных шлангов, белый фон крупным планом

Старый тройник на пластиковых водопроводных трубах

Латунная сантехника на темном размытом фоне. на переднем плане крупным планом видна резьба.

Инструмент для развальцовки трубных тормозных колодок Зажим для обрезки окрашенных деревянных досок

Металлические фитинги для труб в витрине. промышленность

Латунная сантехника на темном размытом фоне. на переднем плане крупным планом видна резьба.

Клапан обратный, верхний штуцер металлический, изолирующий на белом фоне, набор из шести штук разного размера, четверть дюйма, с резьбой под ключ, с резиновым клапаном. один дюйм, половина и размер четверти.

Вертикальная пластиковая труба с красным шаровым краном крупным планом. позиция закрыта. шаровой замок видимый

Муфты комбинированные для соединения металлических и полипропиленовых водопроводных труб изолированные на белом фоне

Два латунных фитинга часто используются для соединения водопроводных и газовых установок на синем фоне

Векторная иконка фитинга и детали для сантехнических и трубопроводных работ.

Несколько шлангов, закрепленных серебристыми болтами, используются для гидравлики

Вид металлических и пластиковых быстроразъемных соединений или фитингов, соединитель оборудования для воздуха или жидкости

Макросъемка белого пневматического глушителя воздуха для пневматических установок, соединенного с пневматическим коленом для пластика труба с латунной внешней резьбой, изолированная на белом фоне.

Макросъемка белого пневматического глушителя воздуха для пневматических установок, соединенного с пневматическим коленом для пластиковой трубы с латунной внешней резьбой, изолированного на белом фоне.

Соединения труб из пвх, фитинги из пвх, муфты из пвх, изолированные на белом фоне. галерея изображений с высоким разрешением.

Фитинги и муфты для спринклерных труб: типы и применение

Фитинги с канавками облегчают прокладку спринклерной трубы даже при работе с резьбовыми или фланцевыми системами

Фитинги с канавками облегчают соединение труб уже более 100 лет. Не все фитинги для спринклерных труб имеют канавки — сварка, фланцевое соединение и соединение на основе клея также возможны, — но сегодня они используются в противопожарной защите и в широком спектре других отраслей. Они обеспечивают значительную экономию времени, сокращая время установки и усилия, связанные с осмотром и техническим обслуживанием.

Читайте дальше, чтобы узнать о:

  • Системы с желобками и о том, как понимание ключевых терминов облегчает выбор фитингов для спринклерных труб
  • Муфты и способы их соединения практически со всеми типами труб
  • Заглушки с канавками — как для концов участков труб, так и для дренажа
  • Отводы с канавками (с коротким и большим радиусом)
  • Тройники, механические тройники, тройники и другие фитинги для разделения потока с канавками

Вы также можете перейти к нашему сжатому списку фитингов, которые есть в наличии и готовы к отправке, включая муфты, крышки, колена и различные тройники.

Фитинги с канавками почти ничего не могут сделать, но само разнообразие может сбить с толку

Давайте немного упростим мир фитингов для труб с канавками. Грубо говоря, эти фитинги для спринклерных труб бывают:

  • Муфты, которые соединяют две вещи вместе (включая трубы, клапаны и любые другие устройства с рифлеными концами).
  • Прочие фитинги или аксессуары , которые подсоединяются к системе трубопроводов — как правило, с помощью муфт — и либо изменяют направление потоков воды, изменяют размеры или типы труб, действуют как выпускное отверстие или останавливают движение воды.

Фитинги с канавками для спринклерных труб и водопровода имеют размеры, соответствующие трубам, к которым они присоединяются — обычно диаметром от 2 до 12 дюймов . Для применений с особенно большими трубами (такими как водопровод или нефтяной трубопровод) производители могут предлагать муфты гораздо большего размера, некоторые из которых превышают 6 футов в диаметре.

Фитинги спринклерных труб с концевыми адаптерами используются там, где заканчивается участок трубы . Например, Т-образный фитинг может иметь один резьбовой конец, предназначенный для использования в качестве выпускного отверстия, часто ведущего к клапану или пожарному спринклеру. Резьбовые концевые адаптеры 1/2″ и 3/4″ с национальной трубной резьбой (NPT) часто соединяются с головками спринклеров , а резьбовые концы 1 ″ могут соединяться с ниппелями или дренажными клапанами.

Кроме того, на сливных крышках (и нескольких других фитингах) иногда упоминаются слова концентрический или эксцентрический. Эти слова описывают расположение выпускного отверстия : сливы на концентрических крышках находятся в центре (очень похоже на яблочко), в то время как эксцентрические крышки располагают отверстие не по центру. Необходимость эксцентриковой или концентрической крышки зависит от ориентации трубы. Для труб, проходящих вертикально, можно использовать колпачок любого типа, но для горизонтальных труб следует использовать эксцентриковый слив с заглушкой или сливным клапаном, расположенным внизу , чтобы убедиться, что вся вода может стекать из трубы.

Эксцентриковые заглушки обеспечивают более эффективный дренаж горизонтальных труб.

Муфты — как гибкие, так и жесткие — скрепляют трубы спринклера даже в тяжелых условиях

Почти каждый раз, когда рифленая труба меняет направление и/или высоту — и даже иногда, когда это не так, — вы найдете рифленые муфты. Эти фитинги для спринклерных труб обычно соединяют две трубы или фитинги одинакового диаметра: 4-дюймовые трубы соединяются с 4-дюймовыми клапанами, 2-дюймовые колена — с 2-дюймовыми трубами и так далее. Эти фитинги обычно доступны в диаметрах до 12 дюймов. А некоторые производители предлагают гораздо более крупные модели для размещения труб высотой более четырех футов.

В мире трубопроводов трудно придумать что-либо с пазовыми фитингами , к которым нельзя было бы подключить . Производители предлагают муфты с фланцами и с канавками и даже муфты со встроенными переходниками, которые позволяют монтажникам соединять две близко расположенные трубы разных размеров. Эти переходные муфты имеют большое значение: в то время как для традиционных методов требуются две муфты (по одной для каждого размера трубы) и фитинг, установленный между ними, переходные муфты обеспечивают те же преимущества в гораздо более ограниченном пространстве.

Слабая отметка 1-1/2 дюйма на этом жестком рифленом соединении указывает на размер трубы, совместимой с фитингом, а отметки «cULus» и «FM» указывают на его пригодность для использования в спринклерных системах пожаротушения.

Но существуют различия даже между стандартными муфтами одинакового размера, одним из наиболее важных из которых является сейсмическая готовность муфты. Жесткие муфты скрепляют трубы почти как сварной шов, образуя прямые герметичные соединения. Гибкие муфты помогают системам пожаротушения выдерживать землетрясения, создавая соединения, которые изгибаются при вибрации здания. Хотя жесткие типы встречаются гораздо чаще, ведущие нормы пожарной безопасности могут требовать использования гибких муфт в некоторых зданиях, подверженных сильной вибрации. Чтобы узнать больше об этих требованиях, ознакомьтесь с нашей серией статей о сейсмическом проектировании и спринклерных системах пожаротушения.

Посмотрите наш список покупок рифленых муфт и других фитингов для спринклерных труб.

Колпачки, самые простые фитинги для спринклерных труб, не просто закрывают открытые концы труб

В сочетании с подходящей муфтой стандартный колпачок закрывает открытый конец трубы или фитинга. Хотя они довольно просты, каждая используемая крышка должна быть:

  • Рассчитана на давление, с которым сталкивается система
  • Размер соответствует соседним фитингам
  • Установлен правильно, идентификационные метки направлены наружу, стяжные болты полностью затянуты

Подобная маркировка обычно направлена ​​наружу, если торцевая крышка установлена ​​правильно. А на некоторых даже есть текст, который гласит «ЭТА СТОРОНА ВНУТРИ» на противоположной стороне.

Конец трубы может служить удобным местом для проверки или слива системы. Поэтому многие производители рифленых фитингов предлагают специальные сливные пробки с резьбовым отверстием. Как упоминалось ранее, ориентация трубы определяет, какие типы заглушек можно использовать:

  • Эксцентриковые заглушки со смещенным от центра сливным отверстием следует использовать с горизонтальными трубами
  • Концентрические заглушки с центральным сливом могут использоваться с вертикальными трубами

Эти отверстия могут соединяться со сливным клапаном или с резьбовой заглушкой, но результат один и тот же: специалисты по техническому обслуживанию и менеджеры объектов имеют удобный доступ к небольшому выпускному отверстию в конце линии.

Посмотрите наш список покупок рифленых муфт и других фитингов для спринклерных труб.

Выбор локтя требует правильного радиуса и угла поворота.

Углы локтя различаются, но большинство из них предлагают либо четверть оборота (колена 90 градусов), либо восьмую часть поворота (колена 45 градусов). Существуют также меньшие типы с шестнадцатым и тридцатьм вторым поворотом (22-1/2 и 11-1/4 градуса).

Некоторые из этих фитингов для спринклерных труб имеют наименьшее возможное вращение, в то время как другие изгибаются немного большими дугами. Как правило, 90-градусное колено с «коротким радиусом» поворачивается вокруг радиуса, равного номинальному диаметру трубы.

Если, например, вы соедините четыре коротких 2-дюймовых колена вместе в круг, центр этого круга будет на расстоянии 2 дюйма от центра каждого колена. Для отводов с большим радиусом это расстояние составляет 1 1/2 номинального диаметра трубы, поэтому центр круга, образованного четырьмя коленами длиной 2 дюйма, находится на расстоянии 3 дюйма от центра каждого колена.

При использовании колена с коротким радиусом диаметр трубы (B) примерно равен расстоянию от середины трубы до центра воображаемой окружности (A). Отводы с большим радиусом увеличивают длину размера «A» в 1,5 раза по сравнению с размером B, а иногда и в два раза.

Выбор между короткими и длинными отводами может зависеть от стоимости и удобства: если все, что имеет значение, — это поворот на 90, 45 или меньше градусов, отводы с коротким радиусом обычно дешевле. Изгибы с коротким радиусом также делают возможным установку в условиях ограниченного пространства. Но более крутые повороты приведут к более медленным потокам и более низкому давлению, чем большие. Там, где важно максимизировать давление и скорость потока, колена с большим радиусом обеспечивают лучшую производительность.

Посмотрите наш список покупок рифленых муфт и других фитингов для спринклерных труб.

Механические и стандартные тройники могут ускорить установку фитингов спринклерной трубы, если их тщательно выбрать.

Тройники, наряду с другими фитингами, такими как тройники и крестовины, направляют единый поток воды в двух или даже трех направлениях. Крестовины и тройники — вот и все, что нужно — с правильным набором труб и соединений вода может быть доставлена ​​в несколько мест. Тройники играют аналогичную роль, но с одним дополнительным моментом: некоторые имеют резьбовые выходы, которые могут подключаться непосредственно к пожарным спринклерам (или резьбовым ниппелям спринклеров), выступая в качестве «терминальных» фитингов.

Также есть вопрос о том, как тройник соединяется с трубами. Подобно тройникам «звезда» и крестовинам, стандартные тройники могут быть установлены в линию с использованием муфты на каждом отверстии для соединения с соседними трубами и фитингами. Но производители также предлагают механические тройники , которые крепятся без каких-либо дополнительных муфт. Каждый находится на отверстии, просверленном в боковой части трубы, направляя воду к трубам с канавками, резьбовым ниппелям, головкам пожарных спринклеров, клапанам или другим выходам. Механические тройники могут крепиться с помощью U-образного болта — устройства, которое обычно используется с трубами меньшего размера — или могут соединяться, как муфты с канавками, путем наматывания вокруг трубы, служащей впускным отверстием.

Тройник стандартный. Обратите внимание, что на каждом входе и выходе требуется муфта — неудобство устраняется с помощью механических тройников. Источник: Fire Engineering

Быстро доставьте фитинги для спринклерных труб с канавками на свою рабочую площадку. Несмотря на то, что нет двух одинаковых работ, это надежная линейка продуктов, которая помогает подрядчикам плавно переходить между различными размерами и типами труб — даже при сгибании острых углов или установке в ограниченном пространстве.

Вопросы? Позвоните нам по телефону +1 (888) 361-6662, напишите по электронной почте [email protected] или просмотрите полный список продукции с канавками.

Фитинги и муфты для дождевальных установок с канавками

Рифленый конец и сливная крышка

  • Использование в качестве переходников, концевых фитингов или соединений с дренажными клапанами
  • Подходит для труб с канавками номинальным диаметром до 8 дюймов
  • Доступны выходы с резьбой 1″ NPT

Рифленые муфты





  • Соединение двух труб или фитингов одного размера
  • Жесткие модели размером до 8″ уже в наличии
  • Гибкие муфты доступны по специальному заказу (888-361-6662)

Колено с желобками

  • Доступны размеры до 8 дюймов
  • Доступны варианты с длинным и коротким радиусом для ограниченного пространства или обхода препятствий
  • 90-градусные модели в наличии

Стандартные тройники с пазами

  • Отправляет один поток в двух направлениях
  • Доступны короткие и длинные модели
  • Диаметр до 8 дюймов

Механические тройники с пазами

  • Устанавливается на предварительно просверленное отверстие: муфты не требуются
  • Крепится с помощью регулируемых U-образных болтов или с помощью встроенных корпусов с пазами
  • Доступен с резьбовыми выходными отверстиями для соединения с пожарными спринклерами или трубами 1″ NPT

Первоначально этот блог был размещен по адресу blog. qrfs.com . Если эта статья вам помогла, свяжитесь с нами по телефону Facebook.com/QuickResponseFireSupply или в Twitter @QuickResponseFS .

Все продукты — Ferguson

ложь

категория

Нет подходящего результата поиска

  • Ванная сантехника

    (35359)

  • Отопление и охлаждение

    (34949)

  • Сантехнические детали и расходные материалы

    (27305)

  • Трубная арматура

    (27186)

  • Освещение и вентиляторы

    (18846)

  • Инструменты

    (16787)

  • Клапаны

    (12250)

  • Дворник

    (9294)

  • Насосы

    (9123)

  • Охрана и безопасность

    (8955)

  • Показать больше

торговая марка

Нет подходящих результатов поиска

  • jsp?/category/signature-hardware/_/N-zc3lcg&n=zbq2v6zzbr4c8&sr=everywhere» data-right-content-url=»/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/signature-hardware/_/N-zc3lcg&n=zbq2v6zzbr4c8&sr=everywhere» data-category-url=»/category/signature-hardware/_/N-zc3lcg&n=zbq2v6zzbr4c8&sr=everywhere»>

    Оборудование для подписи

    (11764)

  • КОЛЕР

    (6198)

  • jsp?/category/ford-meter-box/_/N-zbqrn6&n=zbq2v6zzbr4c8&sr=everywhere» data-right-content-url=»/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/ford-meter-box/_/N-zbqrn6&n=zbq2v6zzbr4c8&sr=everywhere» data-category-url=»/category/ford-meter-box/_/N-zbqrn6&n=zbq2v6zzbr4c8&sr=everywhere»>

    Коробка счетчика Ford

    (3404)

  • Моэн

    (2970)

  • jsp?/category/mueller-company/_/N-zbrahh&n=zbq2v6zzbr4c8&sr=everywhere» data-right-content-url=»/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/mueller-company/_/N-zbrahh&n=zbq2v6zzbr4c8&sr=everywhere» data-category-url=»/category/mueller-company/_/N-zbrahh&n=zbq2v6zzbr4c8&sr=everywhere»>

    Компания Мюллер

    (2732)

  • ПРОФЛО®

    (2688)

  • jsp?/category/rheem/_/N-zbrmod&n=zbq2v6zzbr4c8&sr=everywhere» data-right-content-url=»/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/rheem/_/N-zbrmod&n=zbq2v6zzbr4c8&sr=everywhere» data-category-url=»/category/rheem/_/N-zbrmod&n=zbq2v6zzbr4c8&sr=everywhere»>

    Рим

    (2478)

  • Victaulic

    (2469)

  • jsp?/category/jones-stephens/_/N-zbqrof&n=zbq2v6zzbr4c8&sr=everywhere» data-right-content-url=»/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/jones-stephens/_/N-zbqrof&n=zbq2v6zzbr4c8&sr=everywhere» data-category-url=»/category/jones-stephens/_/N-zbqrof&n=zbq2v6zzbr4c8&sr=everywhere»>

    Джонс Стивенс

    (2424)

  • Американский стандарт

    (2325)

  • Показать больше





  • org/ListItem» itemprop=»itemListElement»>
    Дом
  • Все продукты

    •

    Шланговые фитинги, муфты и соединители

    Перейти к содержимому

    100% Принадлежит сотруднику, основана в 1954 году

    855.889.0092

    Part Number
    PTBS-8A
    PTBS-8A-SU4
    PTBS- 8A-SU6
    PTBS-8A-SU6L
    PTBS-10A
    PTBS-10A-SU4
    PTBS-10A-SU6
    PTBS-10A-SU6L
    ПТБС-15А
    PTBS-15A-SU4
    PTBS-15A-SU6
    PTBS-15A-SU6L
    PTBS-20A
    PTBS-20A-SU4
    PTBS-20A- SU6
    PTBS-20A-SU6L
    PTBS-25A
    PTBS-25A-SU4
    PTBS-25A-SU6
    PTBS-25A-SU6L
    PTBS- 32А
    ПТБС-32А-СУ4
    PTBS-32A-SU6
    PTBS-32A-SU6L
    PTBS-40A
    PTBS-40A-SU4
    PTBS-40A-SU6
    PTBS-40A -SU6L
    PTBS-50A
    PTBS-50A-SU4
    PTBS-50A-SU6
    PTBS-50A-SU6L
    PTBS-65A
    PTBS-65A -СУ4
    ПТБС-80А
    PTBS-80A-SU4

    Номер детали Том Срисование Дни до корабля Материал Размер

    		 Дни до корабля.
    (мм)

    5 дней

    		 [Сталь] Углеродистая сталь (S25C/SS) 1/4B(8A) 13,8

    4 дня

    		 [Нержавеющая сталь] Нержавеющая сталь 304 1/4B(8A) 13,8

    5 дней

    		 [Нержавеющая сталь] Нержавеющая сталь 316 1/4B(8A) 13,8

    5 дней

    		 [Нержавеющая сталь] Нержавеющая сталь 316L 1/4B(8A) 13,8

    4 дня

    		 [Сталь] Углеродистая сталь (S25C/SS) 3/8B(10A) 17,3

    5 дней

    		 [Нержавеющая сталь] Нержавеющая сталь 304 3/8B(10A) 17,3

    5 дней

    		 [Нержавеющая сталь] Нержавеющая сталь 316 3/8B(10A) 17,3

    5 дней

    		 [Нержавеющая сталь] Нержавеющая сталь 316L 3/8B(10A) 17,3

    2

    4 дня

    		 [Сталь] Углеродистая сталь (S25C/SS) 1/2B(15A) 21,7

    4 дня

    		 [Нержавеющая сталь] Нержавеющая сталь 304 1/2B(15A) 21,7

    5 дней

    		 [Нержавеющая сталь] Нержавеющая сталь 316 1/2B(15A) 21,7

    5 дней

    		 [Нержавеющая сталь] Нержавеющая сталь 316L 1/2B(15A) 21,7
    [Сталь] Углеродистая сталь (S25C/SS) 3/4B(20A) 27,2

    4 дня

    		 [Нержавеющая сталь] Нержавеющая сталь 304 3/4B(20A) 27,2

    5 дней

    		 [Нержавеющая сталь] Нержавеющая сталь 316 3/4B(20A) 27,2

    5 дней

    		 [Нержавеющая сталь] Нержавеющая сталь 316L 3/4B(20A) 27,2

    5 дней

    		 [Сталь] Углеродистая сталь (S25C/SS) 1B(25A) 34,0
    [Нержавеющая сталь] Нержавеющая сталь 304 1Б(25А) 34,0

    5 дней

    		 [Нержавеющая сталь] Нержавеющая сталь 316 1B(25A) 34,0

    5 дней

    		 [Нержавеющая сталь] Нержавеющая сталь 316L 1B(25A) 34,0

    5 дней

    		 [Сталь] Углеродистая сталь (S25C/SS) 1 1/4B(32A) 42,7
    [Нержавеющая сталь] Нержавеющая сталь 304 1 1/4B(32A) 42,7

    5 дней

    		 [Нержавеющая сталь] Нержавеющая сталь 316 1 1/4B(32A) 42,7
    [Нержавеющая сталь] Нержавеющая сталь 316L 1 1/4B(32A) 42,7

    5 дней

    		 [Сталь] Углеродистая сталь (S25C/SS) 1 1/2B(40A) 48,6
    [Нержавеющая сталь] Нержавеющая сталь 304 1 1/2B(40A) 48,6

    5 дней

    		 [Нержавеющая сталь] Нержавеющая сталь 316 1 1/2B(40A) 48,6
    [Нержавеющая сталь] Нержавеющая сталь 316L 1 1/2B(40A) 48,6

    5 дней

    		 [Сталь] Углеродистая сталь (S25C/SS) 2B(50A) 60,5
    [Нержавеющая сталь] Нержавеющая сталь 304 2B(50A) 60,5

    5 дней

    		 [Нержавеющая сталь] Нержавеющая сталь 316 2B(50A) 60,5

    5 дней

    		 [Нержавеющая сталь] Нержавеющая сталь 316L 2B(50A) 60,5

    5 дней

    		 [Сталь] Углеродистая сталь (S25C/SS) 2 1/2B(65A) 76,3

    5 дней

    		 [Нержавеющая сталь] Нержавеющая сталь 304 2 1/2B(65A) 76,3
    [Сталь] Углеродистая сталь (S25C/SS) 3B(80A) 89. 1

    5 Days

    		 [Stainless Steel] 304 Stainless Steel 3B(80A) 89.1

    Type Тип сварки с заглушкой Форма фитинга Ступичная муфта Многоточечный трубопровод — соединение ответвления трубы, тип Штекер
    Обработка поверхности Нет Совместимая жидкость Вода/Пар/Масло Макс. Рабочее давление (МПа) 12
