Номенклатура профилированных настилов и справочные значения нагрузок

Номенклатура профилированных настилов и справочные значения нагрузок

Заказ профнастила на сайте

Детальный расчет нагрузок на профнастил, общий порядок выбора, рекомендации по проектированию и строительству зданий и сооружений из профилированных и гофрированных листов с защитно-декоративными покрытиями.

Главная

→

Тех. документация

→
Номенклатура профилированных настилов и справочные значения нагрузок

Таблица 1. Предельные равномерно распределенные нагрузки на профилированные настилы

Марка профнастила	Шаг опор, м.	Предельная нагрузка, кг/м2, при расчетной схеме
		Схема 1, с одним пролетом	Схема 2, с двумя пролетами	Схема 3, с тремя пролетами	Схема 4, с четырьмя пролетами
С8-1150-0,6	1,0	86	143	118	110
	1,2	50	83	68	64
С13-1150-0,6	1,2	130	216	180	170
	1,5	65	105	90	85
	1,8	40	65	54	50
С17-1090-0,6	1,5	97	242	136	187
	1,8	56	140	115	109
	2,0	41	102	84	79
С18-1150-0,6	1,5	97	242	136	187
	1,8	56	140	115	109
	2,0	41	102	84	79
СВ18-1100-0,6	1,5	97	242	136	187
	1,8	56	140	115	109
	2,0	41	102	84	79
С20-1100-0,6	1,5	97	242	136	187
	1,8	56	140	115	109
	2,0	41	102	84	79
С21-1000-0,6	1,8	101	253	208	195
	2,0	74	184	152	145
НС35-1000-0,55	1,5	432	247	282	271
	3,0	54	124	104	111
НС35-1000-0,6	1,5	471	322	365	350
	3,0	54	124	104	111
НС35-1000-0,7	1,5	549	493	560	537
	3,0	68	172	133	142
НС35-1000-0,8	1,5	627	670	762	752
	3,0	78	198	153	164
С44-1000-0,55	1,5	512	235	267	256
	3,0	64	118	134	128
С44-1000-0,6	1,5	556	307	349	335
	3,0	69	154	175	167
С44-1000-0,7	1,5	658	474	540	518
	3,0	82	211	264	245
С44-1000-0,8	1,5	747	650	741	711
	3,0	93	240	300	280
НС44-1000-0,7	3,0	81	248	285	273
Н57-900-0,7	3,0	210	190	220	226
Н57-900-0,8	3,0	253	230	276	270
Н57-750-0,7	3,0	290	262	309	295
	4,0	91	170	199	190
Н57-750-0,8	3,0	337	365	426	409
	4,0	106	205	256	245
Н60-845-0,7	3,0	323	230	269	257
	4,0	102	172	184	175
Н60-845-0,8	3,0	388	324	378	360
	4,0	122	203	254	241
Н60-845-0,9	3,0	439	427	504	482
	4,0	138	240	300	286
Н75-750-0,8	3,0	582	527	659	615
	4,0	248	296	370	345
Н75-750-0,9	3,0	645	617	771	720
	4,0	293	347	434	405
Н114-750-0,8	4,0	588	588	735	См. примечание
	6,0	193	261	См. примечание
Н114-750-0,9	4,0	659	659	824
	6,0	218	293	См. примечание
Н114-750-1,0	4,0	733	733	916
	6,0	244	325	См. примечание
Н114-600-0,8	4,0	602	612	765
	6,0	201	272	См. примечание
Н114-600-0,9	4,0	685	689	862
	6,0	228	306	См. примечание
Н114-600-1,0	4,0	771	771	917
	6,0	258	345	См. примечание
Н153-840-0,75	5,0	315 — 432	229 — 430	277 — 538	до 502
	6,0	212 — 301	169 — 299	205 — 374	до 349
	9,0	55 — 133	81 — 132	97 — 166	до 155
Н153-840-1,0	5,0	503 — 602	368 — 630	446 — 787	до 736
	6,0	285 — 418	270 — 438	329 — 547	до 511
	9,0	74 — 184	129 — 193	131 — 242	до 226
Н153-840-1,5	5,0	736 — 968	742 — 968	899 — 1210	до 1129
	6,0	417 — 673	543 — 673	662 — 841	до 784
	9,0	108 — 298	244 — 298	191 — 372	до 347
Н158-750-0,75	5,0	394	273	330	Нет данных
	6,0	244	201	245
	9,0	64	96	119
Н158-750-1,0	5,0	579	436	529
	6,0	328	319	390
	9,0	86	152	181
Н158-750-1,5	5,0	852	827	1005
	6,0	482	602	736
	9,0	126	285	265

Примечания:

1. В соответствии с ГОСТ 24045—94 профилированные листы должны изготавливать: для листов Н и НС — длиной от 3 до 12 м, кратной 250 мм; для листов НС и С — длиной от 2,4 до 12 м, кратной 300 мм. По согласованию изготовителя и потребителя возможно изготовление листов более 12 м.
2. Расчеты предельной равномерно распределенной нагрузки на профнастилы или расчет нагрузки на профлист из условия несущей способности можно проводить по различным методикам (см. например нагрузки для профнастила Н153-840). Приведенные выше значения нагрузок предназначены для розничных и мелкооптовых потребителей (покупателей), применяющих профнастил для целей индивидуального строительства в незначительных по размерам и несложных в конструктивном отношении строительных объектах (ангары, навесы, торговые павильоны, палатки, дачные дома, временные и постоянные ограждения и т.д.). В случае использования профнастила в сложных и ответственных элементах конструкций промышленных, культурно-развлекательных, торгово-бытовых, складских и жилых зданий и сооружений в целях обеспечения безопасности их монтажа и эксплуатации необходима детальная проработка конкретного архитектурно-строительного проекта в специализированных региональных или центральных проектно-строительных организациях.

∧

Несущая способность профлиста: таблица нагрузок

Профлист считается прекрасным выбором для создания покрытия на крыше любого строения. Он имеет хорошую прочность и надежность, а также обладает долгим сроком службы. Материал считается универсальным и востребованным на рынке. За счет легкости монтажа часто его установка выполняется непосредственными владельцами сооружений. Из-за многослойного покрытия, листы отличаются хорошей стойкостью перед коррозией. Другим важным параметром считается прекрасная несущая способность профлиста, поэтому он без сложностей выдерживает даже серьезные и постоянные нагрузки.

Чем важна несущая способность?

Важно! Она представлена значимым параметром кровельного материала, так как она показывает, какая максимальная нагрузка может воздействовать на покрытие или отдельные листы, а при этом не будут элементы деформированы или разрушены.

При расчете этого показателя для кровельных материалов исчисление ведется в кг/1 кв. м.

Во время расчетов возникают определенные сложности. Дело в том, что определить нагрузку на стену достаточно просто, но оценить этот показатель в отношении кровельного покрытия намного сложней, так как покрытие располагается сверху дома. Поэтому при расчетах учитываются некоторые факторы воздействия на кровлю:

• собственный вес покрытия, для чего надо изучить сопроводительную документацию к профнастилу, после чего масса одного листа умножается на количество элементов, используемых на крыше;
• вес мусора, который обычно скапливается на поверхности осенью;
• учитывается максимальное количество воды, которое может удерживаться на крыше, а также рассчитывается воздействие даже самого сильного ливня;
• предполагается, сколько снега может находиться на покрытии, а также каким весом при этом он будет обладать;
• дополнительно учитывается воздействие ветра, причем оно зависит от того, в каких климатических условиях построен сам дом.

Важно! Все вышеуказанные воздействия учитываются еще на этапе формирования проекта будущей крыши и кровельного покрытия.

Если неправильно будет рассчитана несущая способность крыши, то это приведет к тому, что может разрушаться покрытие. Если выбираются не слишком прочные материалы для кровли, к которым относится рубероид или черепица, то они укладываются исключительно на сплошную обрешетку, создаваемую из прочной древесины.

Несущая способность профнастила считается достаточно высокой, но даже при значительной прочности стального материала, важно грамотно заранее рассчитывать этот показатель, что позволит выбрать правильные размеры и параметры обрешетки.

Правила расчета нагрузки на кровлю из профлиста

Правильное проектирование любого дома предполагает формирование наклонной крыши, что позволяет предотвратить оседание на ней воды или мусора. Поэтому при расчете несущей способности профлиста учитывается только воздействие ветра, непосредственный вес материала и возможного количества снега.

Для расчета учитываются некоторые особенности:

• Масса профлиста зависит от его удельного веса на 1 кв. м. Данная информация содержится в документации к покупаемому материалу, а также можно ознакомиться с ГОСТом или справочником. Во время расчета непременно учитывается, что укладка профнастила производится внахлест.
• Нагрузка от ветра и снега зависит от того, каким уклоном обладает сама крыша, а также в каком регионе осуществляется процедура возведения дома. За счет угла ската можно выяснить, какими надо пользоваться поправочными коэффициентами, чтобы определить, как распределяется вес снега по всей имеющейся поверхности. Дополнительно решается, каким аэродинамическим сопротивлением ветру обладает крыша.
• Вышеуказанные три нагрузки складываются. На основе полученного показателя, а также с учетом схемы расположения листов профнастила, выбирается профлист, обладающий нужным показателем несущей способности.

Важно! Несущая способность профнастила должна быть немного больше полученного при расчетах значения, чтобы в случае увеличения нагрузки по каким-либо причинам, покрытие все равно легко справлялось с поставленными задачами.

Кроме самостоятельных расчетов можно пользоваться стандартными показателями, являющимися усредненными. Они рассчитываются для стандартных крыш с одним, двумя, тремя или четырьмя пролетами. Но если крыша на доме обладает какими-либо специфическими размерами или параметрами, то придется все равно осуществлять собственные расчеты. Схема опирания выглядит следующим образом.

Исходя из схемы опирания профилированного листа определяется нагрузка на 1м2. Данные показатели приведены в таблице ниже.

После проведения расчетов выбирается несущий профнастил, имеющие нужные параметры. Нередко сталкиваются владельцы недвижимости с невозможностью приобрести подходящий материал, а в этом случае единственным правильным решением будет изменение конструкции обрешетки, на которую осуществляется укладка материала.

Какой несущей способностью обладают разные виды профнастила?

Профилированный лист считается намного более прочным материалом по сравнению с листами, обладающими ровными поверхностями. Это обусловлено наличием многочисленных волн, высота которых значительно отличается в разных марках профнастила. Формируются эти волны за счет специфической механической обработки стандартного стального листа.

Несущая способность профлиста будет различной в разных марках этого материала. Они дополнительно отличаются прочностью и другими параметрами, поэтому предварительно оцениваются все характеристики:

• наиболее прочными считаются листы с обозначением Н, которые дополнительно имеют высокую несущую способность, поэтому они прекрасно справляются даже с самыми серьезными и постоянными нагрузками;
• средний показатель имеется у изделий, которые предназначены для формирования стеновых конструкций или настилов, поэтому они обладают обозначением НС;
• листы, используемые исключительно для стеновых покрытий и обладающие обозначением С, имеют самую невысокую несущую способность, так как и волны у них отличаются незначительной высотой.

Важно! От выбранного типа профлиста дополнительно зависит форма листа, его размеры и необходимое количество элементов для конкретного основания.

Чем меньше расстояние между волнами у листа, тем более прочным и надежным он является. Волны должны быть высокими и сложными по форме, а только в этом случае можно говорить о том, что такой несущий профнастил прекрасно подходит для создания надежного и долговечного покрытия на любой крыше.

В каких областях применяется данный материал?

Профнастил, обладающий прекрасным показателем несущей способности, считается наиболее востребованным среди всех разновидностей. Это обеспечено наличием у него не только многочисленных положительных параметров и высокой прочности, но и универсальностью, так как он может применяться действительно в разных сферах строительства.

Важно! Качественный несущий профлист не только отличается хорошей прочностью, но и сам имеет не слишком высокую массу, поэтому пользоваться им можно в разных направлениях.

Наиболее часто этот материал применяется для:

• формирование кровельного покрытия, причем при наличии умений воспользоваться им можно даже на самых сложных и криволинейных формах крыши, а шаг обрешетки может достигать трех или больше метров;
• установка несъемной опалубки, причем качественный профлист, предназначенный для создания перекрытий, прекрасно без деформаций и разрушений выдерживает вес от бетонного состава или каркаса, а также используется в качестве листовой арматуры;
• формирование композитных перекрытий между этажами, а также организация диафрагм жесткости сооружений, обладающих несущим каркасом из металла;
• создание стеновых ограждений для различных построек, причем они могут быть утепленными или холодными, а также сами строения могут предназначаться для разнообразных целей;
• монтаж забора из металла, причем он прекрасно смотрится как на частном участке, так и рядом с промышленным объектом;
• эффективное применение в промышленном строительстве.

Важно! Использование качественного металлического профлиста, отличающегося прекрасной несущей способностью, дает возможность осуществить все работы за короткий промежуток времени и не тратить на этот процесс слишком много средств.

За счет хороших качеств материала, он нередко используется при создании перекрытий между этажами, на которые планируются действительно высокие и постоянные эксплуатационные нагрузки. Другим неоспоримым плюсом материала является его приемлемая цена.

Таким образом, профлист может обладать разной несущей способностью в зависимости от марки, формы и высоты волны, а также других параметров. Он считается легким и прочным, доступным и привлекательным, а также стойким перед разными внешними факторами. Профлист с высоким показателем несущей способности считается универсальным, так как может использоваться в разных областях.

Допускаемые нагрузки на профилированные настилы

Несущая способность профилированных настилов определяется допускаемыми нагрузками, т. е. предельными равномерно распределенными нагрузками, которые может выдержать профнастил без появления в нем необратимых пластических деформаций или нарушений формы. В табл. 1 приводятся справочные значения по предельным нагрузкам на профилированные настилы в стенах и кровельных покрытиях в зависимости от схемы укладки и шага опор (пролета).

Для определения значений предельных нагрузок были приняты четыре наиболее распространенные схемы расположения профилированных настилов на опорах (схемы укладки):

Шаг между опорами настила принят от 1,0 до 6,0 м.

Для профнастила с высотой гофров 100 мм и более при шаге опор 6,0 м приняты только одно- и двухпролетные схемы укладки, так как длина профилей по условиям их изготовления, транспортировки и монтажа, как правило, не превышает 12,0 м.

Приведенные в табл. 1 предельные нагрузки рассчитаны для профилей одной толщины. С увеличением толщины профиля предельные значения нагрузок увеличиваются примерно пропорционально. Исходя из этого, для определения предельных нагрузок для профнастилов других толщин табличное значение нагрузки необходимо умножить на соотношение толщины стали в таблице и толщины рассматриваемого профнастила.

Табл. 1. Предельные равномерно распределенные нагрузки на профилированные настилы

Марка профнастила	Предельная нагрузка, кг/м2, при расчетной схеме
	Шаг опор, м	Схема 1	Схема 2	Схема 3	Схема 4
1	2	3	4	5	6
С8-1150-0,6	1,0 1,2	86 50	143 83	118 68	110 64
С8-1035-0,6	1,0 1,2	86 50	143 83	118 68	110 64
С15А-1150-0,6	1,2 1,5 1,8	65 40 130	216 105 65	180 90 54	170 85 50
НС15-1117-0,6	1,2 1,5 1,8	65 40 130	216 105 65	180 90 54	170 85 50
НС15-894-0,6	1,2 1,5 1,8	65 40 130	216 105 65	180 90 54	170 85 50
НС15К-1117-0,6	1,2 1,5 1,8	65 40 97	216 105 65	180 90 54	170 85 50
С18-1150-0,6	1,5 1,8 2,0	56 41 97	242 140 102	136 115 84	187 109 79
НС18-1150-0,6	1,5 1,8 2,0	56 41 101	242 140 102	136 115 84	187 109 79
С21-1000-0,6	1,8 2,0	74 101	253 184	208 152	195 145
С21К-1000-0,6	1,8 2,0	74 512	253 184	208 152	195 145
С44-1000-0,55	1,5 3,0	64 556	235 118	267 134	256 128
С44-1000-0,6	1,5 3,0	69 658	307 154	349 175	335 167
С44-1000-0,7	1,5 3,0	82 747	474 211	540 264	518 245
С44-1000-0,8	1,5 3,0	93 81	650 240	741 300	711 280
НС44-1000-0,7	3,0	323	248	285	273
Н60-845-0,7	3,0 4,0	102 388	230 172	269 184	257 175
Н60-845-0,8	3,0 4,0	122 439	324 203	378 254	360 241
Н60-845-0,9	3,0 4,0	138 582	427 240	504 300	482 286
Н75-750-0,8	3,0 4,0	248 645	527 296	659 370	615 345
Н75-750-0,98	3,0 4,0	293	617 347	771 434	720 405



Получи свою скидку на профнастил

Предыдущая
Следующая

Кровля профнастил.

Особенности монтажа профнастила при сооружении кровли.

Статья о особенностях монтажа профнастила при сооружении кровли.

Возможные варианты применения профнастила в зданиях

Статья о возможных вариантах применения профнастила в зданиях.

Все статьи

Несущая способность профнастила: характеристики, справочные величины

Несущая способность – максимально допустимая нагрузка на строительные конструкции, при которой последние не теряют своих свойств, сохраняя деформационную устойчивость.

В зависимости от сферы применения, различают профилированные настилы для покрытий, для перекрытий и для изготовления стеновых ограждений.

Путем профилирования высокопрочной стали придается необходимая жесткость и деформационная стойкость, обеспечивающие высокий уровень несущей способности: чем выше гофр и толще сталь, тем выше уровень максимально допустимой нагрузки.

При выборе профнастила для кровельного покрытия и стеновых ограждений этот показатель имеет решающее значение. Стоит помнить, что существует несколько видов расчетных нагрузок на профлист:

• Ветровая;
• Снеговая;
• Собственный вес (для кровельных покрытий)

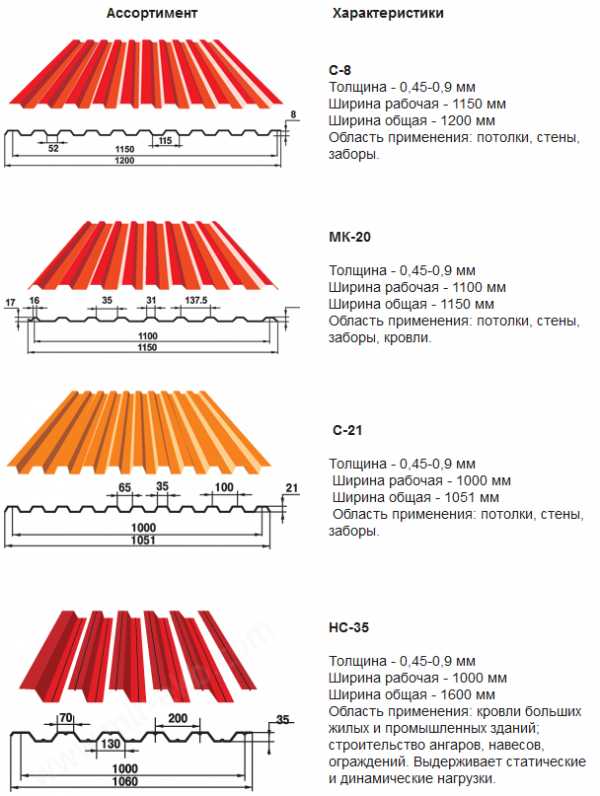

Характеристки несущего профнастила

Несущий профнастил – вид профилированного листового материала, отличается высокой прочностью, деформационной стойкостью. Обладает высоким гофром, дополнительными ребрами жесткости. Применяется в кровельных и общестроительных работах для изготовления несъемной опалубки, листовой арматуры и т.д. Несущий лист может обладать цинковым и декоративно-защитным полимерным покрытием.

Расчет несущей способности профнастила

Несущая способность профлиста определяется допустимыми нагрузками, которые материал может выдержать без проявления необратимых последствий: деформация, разрыв и т.д. Ниже в таблице приведены справочные величины для популярных стеновых, универсальных и несущих марок.

Важно! Предел максимально допустимой нагрузки зависит не только от собственных свойств профнастила, но и от схемы укладки и шага опор (пролета).

Наиболее популярные схемы укладки:

• Однопролетная
• Двухпролетная
• Трехпролетная
• Четырехпролетная

Шаг опор может составлять от 1 до 6 метров при ширине крайней опоры — не менее 40 мм и средних — не менее 80 мм

Предельные равномерно распределенные нагрузки на профнастил

В таблице приведены справочные значения  в кг/м.кв для стали минимально допустимой толщины. Для расчета нагрузки в случае профилирования стали иных толщин табличное значение умножают на соотношение толщины стали в таблице и толщины стали профлиста для которого осуществляется расчет.

Марка	Шаг опор, м	1-пролетная,	2-пролетная	3-пролетная	4-пролетная
С-8	1,0	86	143	118	110
	1,2	50	83	68	64
С-10	1,0	86	143	118	110
	1,2	50	83	68	64
	1,8	56	140	115	109
	2,0	41	102	84	79
НС-20	1,5	97	242	136	187
	1,8	56	140	115	109
	2,0	41	102	84	79
НС-44	3,0	81	248	285	273
Н-57	3,0	210	190	220	226
Н-60	3,0	323	230	269	257
	4,0	102	172	184	175



Обратитесь к менеджеру ООО «НТК», чтобы узнать стоимость и купить профнастил по цене производителя!

НС30, Н65 и Н70, что это такое и как рассчитать

Под несущей способностью профнастила подразумевается предельная нагрузка. От данного параметра зависит способность материала выдерживать различные нагрузки без деформации. В зависимости от назначения профилированного листа продукция выпускается с разной высотой гофры, толщиной и монтажной шириной. Дополнительно профнастил покрывают антикоррозийными или полимерными составами. Полные технические характеристики прописаны в маркировке.

Содержание

1. Область использования несущего профнастила
2. Достоинства и особенности профилированного листа
3. Предельно допустимые нагрузки
4. Расчёт нагрузки и критерии выбора профлиста
5. Виды профнастила
6. НС-35
7. Н-60
8. Н-75

Область использования несущего профнастила

Несущий профнастил — универсальный прочный строительный материал

Максимально допустимая нагрузка на профилированный настил значительно превосходит несущие характеристики металлического листа аналогичной толщины. Чем больше высота волны, тем качественнее способность материала противостоять нагрузкам.

У стеновой модели С10-1200-0,6, установленной на опору с шагом в метр, допустимая нагрузка на 1 м² составляет 86 кг. Способность несущего профлиста марки НС44-1000-0,7, уложенного на обрешетку с расстоянием 3,5 м, предел достигает 182 кг/м².

Область применения несущего профлиста:

• Обустройство покрытий кровли любой конфигурации и сложности, учитывая шаг обрешетки от 3 метров.
• Установка несъёмной опалубки. В этом случае несущий профилированный лист для перекрытий способен выдержать, не деформируясь, вес бетонного раствора вместе с каркасом. Таким образом, профнастил может выполнять армирующую функцию.
• Устройства перекрытий между этажами, а также для повышения жёсткости сооружений с несущим каркасом из металла.
• В качестве утеплителя для холодных наружных ограждений и зданий различного назначения.

Особенности профилированного листа позволяют использовать материал в промышленном строительстве. Применение продукции способствует сокращению сроков на возведение объекта и снижает расходы.

Высота профиля влияет на способность материала выдерживать конкретные нагрузки. Чем выше этот параметр, тем прочнее настил. Значение можно определить по марке товара.

Достоинства и особенности профилированного листа

Профлист экономичен и удобен в работе. Продукция применяется в разных сферах строительства. В соответствии с ГОСТ и в зависимости от назначения профилированный настил производят трёх типов: несущий, стеновой и композитный, который сочетает первые две функции.

К достоинствам несущих марок относятся следующие факторы:

• надёжность при небольшом собственном весе;
• доступная ценовая политика;
• устойчивость к перепадам температуры;
• негорючесть;
• стойкость к агрессивным условиям среды;
• оцинкованные и полимерные слои увеличивают срок службы;
• не оказывает негативного влияния на экологию.

Принципиальное отличие несущего профнастила от стеновых моделей заключается в большей жёсткости первого типа за счёт высоты. Особенностью также является возможность применения материала при строительстве зданий и использования в качестве кровельного покрытия.

Предельно допустимые нагрузки

Прежде чем приобрести материал для крыши, строительства или межэтажного перекрытия, необходимо провести расчёты нагрузки на профлист. В результате простых арифметических вычислений получится правильно подобрать марку товара.

Несущая способность профлиста в таблице нагрузок позволяет понять способность продукции выдерживать различное воздействие окружающей среды:

Тип профилированного листа	Пролёт, м	Нагрузка из расчёта на опору, кг/м²
		2	3	4	5
HC35-1000-0,55	1,5	432	247	282	271
HC35-1000-0,7	3	68	172	133	142
H57-750-0,7	4	91	170	199	190
H57-750-0,8	3	337	365	426	409
H60-845-0,7		323	230	269	257
	4	122	203	254	241
H60-845-0,9	3	439	427	504	482
H75-750-0,8		582	527	659	615
	4	248	296	370	345
H75-750-0,9	3	645	617	771	720
	4	293	347	434	405
h214-600-0,8	6	193	261	–	–
h214-600-0,9	4	659	659	824	–
	6	218	293	–	–
h214-600-1,0	4	733	733	916	–
	6	244	325	–	–

При расчёте профнастила на нагрузки рекомендуется опираться на монтажную ширину. Иначе при использовании материалов не по прямому назначению будет выявлена нехватка листов.

Расчёт нагрузки и критерии выбора профлиста

Для расчёта профилированного настила не требуется сложных арифметических вычислений. Это позволит выбрать материал с оптимальным соотношением характеристик и цены. В качестве примера можно рассмотреть нагрузку на профлист покрытия крыши и выбрать продукцию на основании полученных результатов.

В первую очередь следует взять исходную информацию:

• дом с двускатной крышей и углом наклона 40°;
• скат на горизонтальной плоскости равен 65°;
• строительство здания запланировано в Подмосковье.

Определение величины нагрузки на материал в качестве кровельного покрытия получается путём сложения веса продукции, снегового и ветрового воздействия. Первый параметр зависит от размера монтажного нахлёста, который равен 8,6 кг/м².

Снеговая нагрузка зависит от региона нахождения строительства. Подмосковью присвоен 3 коэффициент, что составляет 180 кг/м². Учитывая скат кровли сооружения, расчёт выглядит следующим образом: 180 х (65°-40°)/)65°-25°) = 112,5 кг/м².

Ветровая нагрузка также привязана к региону – в данном случае области присвоен 1 коэффициент, равный равен 32 кг/м². Учитывая наклон двускатной крыши, параметр аэродинамического сопротивления профнастила составит ~0,3. Нагрузка ветра определяется, как 32 х 0,3 = 9,6 кг/м².

Таким образом, расчёт профлиста на прогиб в данном случае будет выглядеть, как: 8,6 + 112,5 + 9,6 = 130,7 кг/м². Сверившись с таблицей нагрузок, выявлено, что для двускатной кровли подходит марка h214-600-0,8.

Ширину профилированного материала разделяют на габаритную и монтажную. Первый вариант указывает на общие параметры изделия. Второй параметр предполагает уменьшение размера за счёт установки крепежей для соединения листов между собой.

Виды профнастила

Несущие марки профнастила используются для межэтажных перекрытий, крыши, а также в строительстве. Данный материал производится из металла. Маркируется символами «Н» и «С». Для изготовления применяется оцинкованная сталь с покрытием или без такового на специальном оборудовании. В процессе производства сталь подвергается механическому воздействию, за счёт чего формируется гофра. Высота ската разная – данный показатель определяет характеристики прочности готового изделия.

Несущий тип профнастила производится по ГОСТ 24045-2016.

НС-35

Профилированный лист данной марки – универсальный материал, используемый для обустройства кровли и защиты стен. Имеет трапециевидную форму с высотой гофры 35 мм. Верхнюю и нижнюю часть изделия покрывают канавки глубиной 7 мм, которые отвечают за жёсткость.

Основная область применения:

• строительство ограждений;
• возведение щитовых конструкций;
• вспомогательные элементы перекрытий;
• несъёмная опалубка;
• строительство несущих сооружений;
• возведение бытовок;
• декоративная отделка стен.

Производится НС-25 из листовой оцинкованной стали толщиной 0,45-0,70 мм. На поверхность наносится полимерное покрытие. Допускается использование на ненагруженных арочных кровлях.

Н-60

Несущий материал с трапециевидной формой профиля и размером волны 60 мм. Изделия марки Н-60 отличаются повышенным уровнем жёсткости, а также отлично выносят ветровые нагрузки без деформации. Изготавливается профнастил из оцинкованной листовой стали толщиной от 0,45 до 0,9 мм. Для повышения срока службы на поверхность наносят полимерное покрытие.

Увеличить несущую способность изделия можно путём использования вспомогательного профилирования, которое будет выполнять функцию дополнительных рёбер жёсткости. Для этих целей также устанавливается небольшой жёлоб. Технология позволяет повысить прочность листов.

Применяется профлист Н-60, как материал для кровли. Обусловлено это стойкостью к шквальным ветрам и снеговым нагрузкам. Допускается использование для строительства техпомещений, бытовок, а также постоянного ограждения периметра. Нередко данную марку задействуют в качестве листовой арматуры и при строительстве быстровозводимых зданий.

Профнастил с алюмоцинковым покрытием маркируется символом «АЦ».

Н-75

Технические параметры Н-75 с высотой гофры 75 мм имеют небольшой вес, трапециевидную форму и способность выдерживать высокие нагрузки. Уникальная форма профилирования предполагает монтаж настила внахлёст для создания герметичности крыш любой конфигурации и сложности.

Толщина изделия составляет 0,45-0,9 мм. Поверхность дополнительно обрабатывается полимерным составом для повышения защитных функций и придания поверхности декоративной ценности. Профнастил данной марки обладает устойчивостью к деформациям, штормовым ветрам и снеговой нагрузке. Обусловлено это прокатанными канавками сверху полок. Использование данной технологии создаёт дополнительную жёсткость, повышая прочность изделия.

Технические параметры Н-75 позволяют применять материал в любых сферах строительства – от устройства крыши, то возведения промышленных и коммерческих сооружений. Изделия также используются для каркасных конструкций, в качестве несъёмной опалубки и листовой арматуры.

Расчет несущей способности профлиста

Несущая способность профлиста является первостепенной характеристикой материала. Так как он используется в строительной сфере, то его несущая способность характеризует возможную нагрузку всей конструкции. Если раньше увеличение прочностных качеств профнастила получалось за счет толщины поверхности, то теперь материалоемкость снизилась, но прочность и надежность продукции не пострадали.

Структура профлиста.

Сегодня существует огромное количество видов профнастила. У каждой разновидности материала есть свое специфическое применение. Одним из самых востребованных в современной строительной индустрии стал несущий профилированный лист. Его область применения достаточно широка.

При монтаже кровли часто используют несущий профнастил для устройства перекрытий.

Если вы обращали внимание, то многочисленные торговые центры, крупные промышленные цеха и склады имеют в своей конструкции перекрытия из мощных волнообразных листов — это и есть профнастил. Он производится из кровельной стали рулонного или листового типа. Ее обрабатывают на специализированных станках. После прохождения обработки плоская поверхность становится гофрированной (иногда волнообразной).

Содержание

1. Несущая способность
2. Сфера применения профнастила
3. Расчет несущей способности
4. Профнастил в таблице
5. Преимущества профилированного листа

Несущая способность

Виды профлиста и его назначение.

Что касается несущей способности профнастила, ее показатель много выше, нежели у листовой стали с такой же толщиной. Так, увеличение высоты волны листа будет способствовать увеличению несущей способности материала.

К примеру, максимальная нагрузка профнастила (С10-1200-0,6) на 1 кв. м. при шаге 1 м., будет равна 86 кг. Профлист НС44-1000-0,7 при расстоянии в 3,5 м. выдержит нагрузку 182 кг на 1м2. Показатели очень существенные.

Вес листового профиля и его высокий уровень надежности дают возможность использовать материал для универсальных задач.

Вернуться к оглавлению

Сфера применения профнастила

В настоящее время профлист является незаменимым материалом для различных строительных мероприятий:

1. Профнастил нашел свое применение как покрытие для кровель в любом типе строительства, от частного до промышленного. Крыши, выложенные профлистом, отличаются уникальными свойствами, такими как высокая прочность и надежность, приятный внешний вид и долговечность. Средний период эксплуатации — 50 лет.
2. Устройство несъемной опалубки — это процесс, в котором непременно используется несущий профлист.
3. Устройство перекрытий в любых сооружениях предполагает обязательное использование профнастила.
4. Профлисты нашли свое применение в качестве материла для устройства перекрытий между этажами.
5. Его используют и как материал для устройства стеновых ограждений в различных зданиях и сооружениях.
6. Кроме того, профлист — это лучший вариант для создания оградительной конструкции в частном или промышленном секторе строительства.

Схема монтажа профлиста на крышу.

Несущий профнастил имеет такой широкий спектр применения, потому что позволяет минимизировать общее время на возведения объекта любой сложности.

Известно, что несущая способность профнастила есть нагрузка, при которой материал не теряет прочности своих элементов.

Сегодня специалисты используют различные схемы расчетов: одно -, двух-, трех- и четырехпролетную.

Помимо этого, в обязательный расчет несущей способности входит параметр ширины конструкции в месте соприкосновения с листом. Этот показатель должен быть не менее 40 мм.

Вернуться к оглавлению

Расчет несущей способности

Существует специальная таблица расчетов с предельно допустимыми нагрузками для несущих профлистов.

Для расчета несущей способности используется методика, с помощью которой осуществляется выбор марки профлиста.

Рисунок 1. Расчет несущей способности профлиста.

Четкий расчет несущей способности дает возможность выбрать необходимый по всем параметрам материал.

Пример. У объекта двускатная крыша, угол наклона которой равен 35 градусов. Проецируя скат на горизонтальную поверхность, выходит, что показатель будет равен 6 м.

Если суммировать общую степень нагрузки профлиста, то она включает в себя не только массу кровельного материала, но и интенсивность климатических нагрузок (ветер, метель, снег и т.п.).

Чтобы выяснить вес профилированного листа, необходимо узнать общую площадь кровли, включая нахлесты (на 1кв. м. — 8,6 кг).

Чтобы рассчитать снеговую нагрузку, необходимо учесть тип района, в котором ведется строительство.

Вернуться к оглавлению

Профнастил в таблице

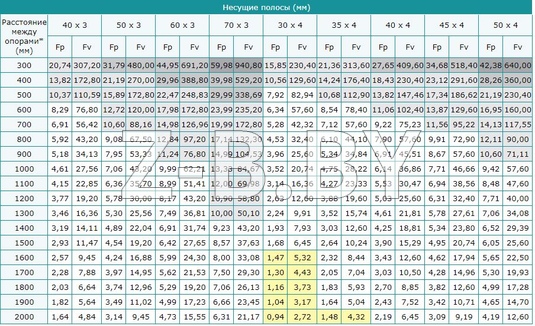

С помощью таблицы 1 (рис. 1) удается рассчитать несущую способность профилированного листа и определить тип материала.

Рисунок 2. Соотношение степени несущей способности профлиста согласно марке материала и количеству пролетов.

Что касается веса профлиста, эта характеристика очень важна.

Нужно не только произвести расчет транспортировки, но и убедиться, что сооружение сможет выдержать нагрузку, исходящую от самих листов.

Данная таблица содержит информацию весовой характеристики марок профлиста, которые наиболее востребованы покупателями.

Стоит учитывать, что профилированный лист может быть произведен из стали разного вида, а потому вес материала будет немного отличаться.

Важнейшей характеристикой профнастила является отличная способность выдерживать серьезные нагрузки. В таблице 2 (рис. 2) показано соотношение степени несущей способности профлиста согласно марке материала и количества пролетов.

Подбор необходимой марки профилированного листа не так сложен. Однако это позволит узнать, какую марку материала стоит выбрать для устройства прочного и долговечного перекрытия.

Вернуться к оглавлению

Преимущества профилированного листа

Профнастил имеет очевидные преимущества перед остальными материалам строительного назначения:

Инструменты для работы с профлистом.

1. Доступная стоимость.
2. Высокая устойчивость к пожару.
3. Минимальная масса материала. Это позволяет уменьшить расчетные нагрузки на основание и стены сооружения, что значительно уменьшает финансовые затраты на строительство.
4. Высокая устойчивость к коррозии.
5. Способность выдерживать значительные климатические нагрузки (ветер, снег).
6. Отличный внешний вид, прочность и долговечность в течение длительного времени — до 50 лет.
7. Широкий спектр цветов профилированного листа.
8. Простота транспортировки и монтажа круглогодично.

Сегодня можно выбрать профлист из алюцинка, полиэстера (есть виды с добавлением тефлона), пластизола, пурала.

Все виды покрытий профлиста обеспечивают разную защиту для стали от влияния окружающей среды и других воздействий (механических или химических). Это тоже может сказаться на себестоимости материала.

Грамотный выбор материала согласно нужным характеристикам и прямому назначению с учетом степени нагрузки позволит подобрать идеальный во всех отношениях профилированный лист.

Профнастил несущий.indd

%PDF-1.3
%
1 0 объект
>/Метаданные 772 0 R/Страницы 2 0 R/Тип/Каталог/OutputIntents[>]>>
эндообъект
772 0 объект
>поток
2009-06-16T09:21:24+03:002009-06-16T09:21:40+03:002009-06-16T09:21:40+03:00Adobe InDesign CS3 (5.0)

JPEG256256/9j/4AAQSkZJRgABAgEASABIAAD/7QAsUGhvdG9zaG9wIDMuMAA4QklNA +0ААААААААААААААЕА
AQBIAAAAAQAB/+4AE0Fkb2JlAGQAAAAAAQUAAifo/9sAhAAKBwcHBwcKBwcKDgkJCQ4RDasLDBEU
EBAQEBAUEQ8RERERDxERFxoaGhcRHyEhISEFKy0tLSsyMjIyMjIyMjIyAQsJCQ4MDh8XFx8rIh0i
KzIrKysrMjIyMjIyMjIyMjIyMjIyMjI+Pj4+PjJAQEBAQEBAQEBAQEBAQEBAQEBAQED/wAARCAEA
ALUDAREAAhEBAxEB/8QBogAAAcBAQEBAQAAAAAAAAAAABAUDAgYBAAcICQoLAQACAgMBAQEBAQAA
AAAAAAABAAIDBAUGBwgJCgsQAAIBAwMCBAIGBwMEAgYCcwECAxEEAAUhEjFBUQYTYSJxgRQykaEH
FbFCI8FS0eEzFmLwJHKC8SVDNFOSorJjc8I1RCeTo7M2F1RkdMPS4ggmgwkKGBmElEVGpLRW01Uo
GvLj88TU5PRldYWVpbXF1eX1ZnaGlqa2xtbm9jdHV2d3h5ent8fX5/c4SFhoeIiYqLjI2Oj4KTlJ
WWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq+hEAAgIBAgMFBQQFBgQIAwNtAQACEQMEIRIxQQVRE2Ei
BnGBkTKhsfAUwdHhI0IVUmJy8TMkNEOCFpJTJaJjssIHc9I14kSDF1STCAkKGBkmNkUaJ2R0VTfy
o7PDKCnT4/OElKS0xNTk9GV1hZWltcXV5fVGVmZ2hpamtsbW5vZHV2d3h5ent8fX5/c4SFhoeIiY
qLjI2Oj4OUlZaXmJmam5ydnp+So6SlpqeoqaqrrK2ur6/9oADAMBAAIRAxEAPwCbeU/KflW58q6L
cXGi6fNNNp9rJJJJaws7u0MbMzM0ZJJJ3OKpt/gzyf8A9WHTf+kOD/qnirv8GeT/APqw6b/0hwf9
У8ВД/гзыф/1ЫдН/6Q4П+кэку/вАГеТ/+рДпв/ШБ/вБУ8ВД/гзыф/вБВХТф+кОД/АКп4q7/Бнк//
АКсом/8АШБ/1TxV3+DPJ/8A1YdN/wCkOD/qnirv8GeT/wDqw6b/АНИЧ/VPFXf4M8n/APVh03/p
Дг/6p4q7/Бнк/wD6sOm/9IcH/VPFXf4M8n/9WHTf+kOD/qnirv8ABnk//qw6b/0hwf8AVPFXf4M8
n/8AVh03/pDg/wCqeKu/wZ5P/wCrDpv/AEhwf9U8Vd/gzyf/ANWHTf8ApDg/6p4q7/Bnk/8A6sOm
/wDSHB/1TxV3+DPJ/wD1YdN/6Q4P+qeKu/wZ5P8A+rDpv/SHB/1TxV3+DPJ//Vh03/pDg/6p4q7/
AAZ5P/6sOm/9IcH/AFTxV3+DPJ//AFYdN/6Q4P8Aqnirv8GeT/8Aqw6b/wBIch/VPFXeTP8AlD9B
/wC2bZ/8mI8VQV3NKt3OA7ACR6UY/wAxzz/X6rNHU5AJS+qXXzc6ERwj3KQubgdJXH+ybMca3UD+
OXzLIwj3Kiahex/ZmY/6xLf8Srl2PtfWY+WSXx3+9icUD0RCa3drswR/cgg/hmfi9p9VHmIlhLTR
RMeuof72Ij3U1/WBmdh9q4H64h5FgdKehRcWqWUuwkCnwcFfxO2bPB25o8v8de/ZrOGY6IpWVxyU
hge4NRmwhOMxYNhrIpvJK7FXYq7FXYq7FXYq7FXYqgZdZ06C7FlLKyytIsArHJw9V1DrH6vDhyKk
GlcgckQaLfDSZZw4gNqvmOQ61zUX8y6JH9b53QH6PIW6ojngS/p9k3+LbauDx4b78mY7P1B4fT9X
Ll7228x6KklzE90qtZBzPVWAX0yiuOXGhIaRRQb1OJzQHVY6DPIRIj9XL8fBG2l3b31tHd2r+pDK
OSPQio+TAHJggiw0ZMcscjGXMK2Fg3iqS+TP+UP0H/tm2f8AyYjxVL7z/euff/dj9/8AKOec9o/4
1k/ry+9z4fSPcFH6fxzFZF30/jip/W76fxxUu+n8cU/j7HfT+OKAujlkiblG5Q+KkjLMOfJhNwJB
8kcII3RsOs3cdOZWVffY/eM22n9pNXjPqqQ8/wBjVLTxKYwaxaS7OfSbwbp9+b3S+0WlzbS9B8/1
tU9PKKNV1dQyMGU9CDUZt4TjONxNjyaiCF2SQ7FXYq7FXYq7FUh2ewiklZRb3sjm4j1FZrX0SFmj
RLdVHrGn2UBoRT37ZRliCao8wXYaTMQL4oD0mFSvkd+nvSlvL9rJNIotNUkGpD1L2ptlDsGacBq0
oxcfslRlfhgy5S39zlfnJRgPVj9G0fq9ysfLenmKVRaagixK4hUvHUcj9YrEys5rzhh3z1b7pDGC
KosDrsgIPFA3z5+7f59O5k9pF6EAj5O5DOS8nEMxLMSx4BV3O+wzIiKDq8suKV/cr4WDeKpL5M/5
Q/Qf+2bZ/wDJiPFUvvP965/+Mj9/8o55z2j/AI1k/ry+9z4fSPcFGvv+OYrIu+n8cVP63V9/xxUu
+n8cU/j7HfT+OKA76fxxUO+n8cV/h3u+n8cVKrBdXFuawyFfEV2P0Zk6XXZ9MbhIj7vkxnAS5+aa
22txtRbleB/mXcfd1zpNF7T457ZRwnvHJonpiOSZo6yKHQhlPQjcZ0OPJHJG4mw0EELskh3KuxV2
KuxV2KuxV2KuxVvFUl8mf8ofoP8A2zbP/kxHiqX3h/0uf/jI/f8AyjnnPaP+NZP68vvc+H0j3BRr
/nXMVkXV/wA64qf1ur/nUYqXV/zrin8fY6v+dcUB1f8AOuKh2f8AOuK/j7XV/wA64qXV/wA64qf1
ur/nUYqVa3u57Y1icgd1JBB+jMrSdoZ9KbhKvLoiWMS5p1Z6rDckRyfu5D0Fdj8jnW9m9v4tURGX
pn9hcTJgMUfm5anYq7FXYq7FXYq7FXYq3iqS+TP+UP0H/tm2f/JiPFUvvP8Aeuf/AIyP4fzHPOe0
f8ayf15fe58PpHuCj/n2zFZF3+fbFT+t3+fbFS7/AD7Yp/h3O/z7YoDv8+2Kh4+fbFfx9rv8+2Kl
3+fbFT+t3+fbFS7/AD7Yp/h3O/z7YoCPstVlt6RzVki+jkPlm67M7fy6aoz9UPtDTPAJDbmnscsc
yCSNgynoRnZYc8M0BKBsFxSCDuvyxDsVdirsVdirsVbxVJfJn/KH6D/2zbP/AJMR4ql95/vXP/xk
ft/lHPOe0f8AGsn9eX3ufD6R7go0/wA6DMVkXU/zoMVP63U/zoMVLqf50xT+PsdT/OmKA6n+dBio
dT/OgxX8fa6n+dBipdT/ADoMVP63U/zoMVLqf50xT+PsdT/OmKA6n+dBioV7S7ms35R7qftKehzN
7P7Sy6Kdx5dR3sJwExuyG1uoruP1I9iPtKeoOdxoNfi1mPih8R3OHOBgaKvmWxdirsVdirsVbxVJ
fJn/ACh+g/8AbNs/+TEeKpfef71z/wDGR+3+Uc857R/xrJ/XL97nw+ke4KP+fTMVkXf59MVP63f5
9MVLv8+mKfx9jv8APpigO/z6YqHf59MV/h3u/wA+mKl3+fTFT+t3+fTFS7/Ppin8fY7/AD6YoDv8
+mKh4+fTFfx9qrbXMtrKJYjv3FNiPA5k6LW5NJkE4H9rHJASG7I7W6ju4vUj2I2ZT1BzvNBr8esx
8UfiO5w5wMDSvmWwdirsVdireKpL5M/5Q/Qf+2bZ/wDJiPFUvvP9659v92P2/wAo55z2j/jWT+vL
73Ph9I9wUfo/DMVkXfR+GKn9bvo/DFS76PwxT+Psd9h5YoDvo/DFQ6nt+GK/j7XfR+GKl30fhip/
W76PwxUu+j8MU/j7HfR+GKA76PwxUOp7fhiv4+130fhipV7S6e0mEidOjL4jMzs7Xz0eUSHLqO9Дж
кгJj5skhmjnjWWM1Vs77TamGoxicTsXBlExNFUy5DsVdireKpL5M/wCUP0H/ALZtn/yYjxVL7z/e
uf8A4yP4/wAxzzntH/Gsn9eX3ufD6R7ggJL6GO/h05g3qzxSzqwHwhYWiRqmta/vhTbKRhkcZn0B
A+d/qZE7oFvNGhJALLlrkrCZUhEhim4lpP7tgfT+w3Z/snxy8dm6gy4eHer5jpz68/LmxOSKrba7Y
Xdzd2tv6jGyjWWRyjKjBmlSkZfjy3iO4+h465HJosmOEZGvUa+7n814wSUOnm3y+wt+d2IZLuQQx
RSo6P6hVHClSu20i/F9k1FDvlh7L1I4qjfCLJFFfjovixbPmzQzzWKZ5ZI/XrGkMvKtsqvLXkgC0D
ruxANeuP8majaxQ26j+LkgZYr4vM2jTCXhM5MDem6+jNUvzMXFP3fxkOKHhXIy7Ozxqxz8x7+/b4
pGQL5PMWjxxWczTt6eooZrZlilYNGOFXbih5KPUWpanXBHQZyZCvp2O45/p5dF4xTS+YtIYxATP+
/YpGTDMATy9MVYxgAM3wqT9o7LXE6DOL25eY/X8+7qpmEDb+dtGmtfrs6zWVuEaQyXCAfABEVakb
ufj9ZeO2+X5Ox88Z8IqR8vj+pHigi/ejY/MmlTXdnZ2zvO9/vFJHG/pAek845SEBQSqfZry9qb5T
Ls/NGEpSFcPPffnXJJmCfx3LLnzTo9svN3leNZ3tpJEhlKo8ccsrn7NWUCE1KcsOPs3PPba6vmO8
D9PVfEA/HksuPOPlq1N0s9+imxKLcAJI3EyfZA4oeXvxrTvkodlaufDUPq5cuiPFiOqO07U4NTWe
S3DBIJmh5Mrqh5gHkvJRVTXYjMfUaeWEgHqLZQlaM/z75Sn8fa3/AJ98VLv8++Kn9aO0u9FrLwkP
7qTY+x8c3HYXaf5TLwy+iX2Hvas+PiDIc7hw3Yq7FW8VSXyZ/wAofoP/AGzbP/kxHiqX3h/0uf8A
4yP/AMSOec9o/wCNZP68vvc+H0j3BjevNCl7azNZzXEsKN6csE80PEOylkb0SOQJjXZs2PZGiOfD
L94Ii+RiD8d/ewzSo8knKaaYvR/Qk3phuQAuJxxHEx8FI6IFOyD4R2GbT+TJ3f5gf6WP6+fnzauM
fzV6Np6yyTHQmkeVlc+rJJKEZDIyGJZEYR0MrEcKdcieypkAfmBt3ADu50d+XVfE/orY/wBHRelw
0SQmBuaFppmO3CisWBLKPSWin4RxG2wwy7LnK/8ACBv/AEY/r8zunxP6LrYabachb6HInOOSE/vp
j+7lEaOvxA7cYlA8AKCmOTsueTnqBzB+mpS/PzQMgH8K24FrNbPbw6Zc2hdzIJoJ5BIjtJ65ZWeN
wPjNemHh3WYzBOeMulGIrlX85fE25Jnpuk2GpwWYnt5rePSYjawQtK4Do3on95xWMt/cjbod6g5q
+0vE0UzwzEvE9RNDbny3Pe2YwJjlyTVtE0xnt3aHe0p6Q9STj8Lc15ry4vxbdeQNDuM1g1mUCQv6
uew/ABTAKI8s6IsKwLbUREVEpJKCoQRKnFudQV9FKHqCK9cme0NQZXxfYPP9ZR4caVI9B0mG6gvY
oSk1ooWHjJKEWiNCD6fPgW4MRyIrkZa3NKBiTtLnsO++amABUx5Z0ISSSi1AaZ2kch5B8TpNG1Bz
obS4fYbVYnrkv5R1FAcXL3eR/QE+HH8e5c/l3R3EgaA/vmVmpLKpBWv2OMg4VqeXGnKu9cA1+cVv
y8h+pAxhGW1pb2nqfV14CZ/UdeTFeVAvwqxIXZegyjJllkq+jKMaV6/51OQX8fa6vv8AicVLq/51
OKn9bq+/4nFSn+k3nrw+i5/eRbfNexztfZ7tH8xh5JfVD7nEz4+E2mGbtpdireKpL5M/5Q/Qf+2b
Z/8AJiPFUvvP9659/wDdj9/8o55z2j/jWT+vL73Ph9I9wUfp/HMVkXfT+OKn9bvp/HFS76fxxT+P
sd9P44oDvp/HFQ6vv+OK/j7XfT+OKl30/jip/W76fxxUu+n8cU/j7HfT+OKA76fxxUOr7/jiv4+1
30/джипд9P44qf1u+n8cVKrbXDW06SqfsncV6juMydDqpaXPGY6fcicOIEMpVg6hlNQwqD4g56LCQ
nEEci69vJK3iqS+TP+UP0H/tm2f/ACYjxVL7z/euf/jI/f8AyjnnPaP+NZP68vvc+H0j3BJtTuLy
GVBbXVrbqVqVuX4sTXqNumZfZuDT5IEzx5Jm/wCAMcpIOxCC+var/wBXHTv+Rn9mZ35PRf6hm+X7
Wvjl3h417Vf+rjp3/Iz+zH8nov8AUM3y/apnLvDvr2q/9XHTv+Rn9mP5PRf6hm+X7U8cu8O+var/
ANXHTv8AkZ/Zj+T0X+oZvl+1AnLvDvr2q/8AVx07/kZ/Zj+T0X+oZvl+1ROXeHfXtV/6uOnf8jP7
Mfyei/1DN8v2rxy7w769qv8A1cdO/wCRn9mP5PRf6hm+X7VM5d4d9e1X/q46d/yM/sx/J6L/AFDN
8v2rxy7w769qv/Vx07/kZ/Zj+T0X+oZvl+1TOXeHfXtV/wCrjp3/ACM/sx/J6L/UM3y/anjl3h41
7Vf+rjp3/Iz+zH8nov8AUM3y/agTl3h417Vf+rjp3/Iz+zH8nov9QzfL9qicu8O+var/ANXHTv8A
kZ/Zj+T0X+oZvl+1eOXeHfXtV/6uOnf8jP7Mfyei/wBQzfL9qmcu8O+var/1cdO/5Gf2Y/k9F/qG
b5ftXjl3hVtrnVpp0QXtjKKgskb1YqPtUFPDKtRg0OPGT4OWPmRt96RKZPMJ39P45oXI/h3J9o0/
q23pE1aI0+g7jO09m9V4um4Dzh93Rw9RGpWmObxpbxVJfJn/ACh+g/8AbNs/+TEeKpfef71z/wDG
R/D+Y55z2j/jWT+vL73Ph9I9wSLWIZ5JozDZQ3YC0LSsoINegqy5sux8uOGI8WWUN+URf6CwzAk8
rs76re/9Wi1/4NP+qmbL8zh/5SMn+lP/ABLVwn+aHfVb3/q0Wv8Awaf9VMfzOH/lIyf6U/8AEqYn
+aHfVb3/AKtFr/waf9VMfzOH/lIyf6U/8Snhl/NDvqt7/wBWi1/4NP8Aqpj+Zw/8pGT/AEp/4lHC
f5od9Vvf+rRa/wDBp/1Ux/M4f+UjJ/pT/wASvCf5od9Vvf8Aq0Wv/Bp/1Ux/M4f+UjJ/pT/xK8J/
mh41W9/6tFr/AMGn/VTH8zh/5SMn+lP/ABKmJ/mh41W9/wCrRa/8Gn/VTH8zh/5SMn+lP/Erwn+a
GxaXx2Gj2x+Tp/1UwHV4I89Rk/0p/wCJTwy/mhv6lqH/AFZrb/g1/wCqmR/PaX/lJn8v+OrwS/mu
+pah/wBWa2/4Nf8Aqpj+e0v/ACkz+X/HV4JfzXfUtQ/6s1t/wa/9VMfz2l/5SZ/L/jq8Ev5rvqWo
f9Wa2/4NP+qmP57S/wDKTP5f8dXgl/Nd9S1D/qzW3/Br/wBVMfz2l/5SZ/L/AI6phL+a76lqH/Vm
tv8Ag1/6qY/ntL/ykz+X/HV4JfzVSCHVraQSwaTbxuKgMrrXf/nplebPos0OGeomR7v+OpEZg/Sj
ra61150W5s444SfjcOpIHy5nNfqNN2bHGTDJIy6Cj+psjLJe4ZDpu/o3ign4ZPgPTqen44PZ/U+D
qwDyl6f1IzxuDIhndOG3iqS+TP8AlD9B/wC2bZ/8mI8VS+8/3rn/AOMj+H8xzzntH/Gsn9eX3ufD
6R7gll9pFlqLrJcqzMg4ijU2rXtlui7Wz6OBjCqO6MmOMuaF/waMaT/I/wDwZzK/0S6zy+TH8vBv
/DGk/wAj/wDBnH/RLrPL5KdPB3+GNJ/kf/gzj/ol1nl8l/Lwd/hjSf5H/wCDOP8Aol1nl8lGng7/
AAxpP8j/APBnH/RLrPL5KNPBr/DGk/yP/wAGcf8ARLrPL5I8CDf+GNJ/kf8A4M4/6JdZ5fJJ08Gv
8MaT/I//AAZx/wBEus8vkv5eCJstGsbCYz2ysHKlalq7Gh7/ACzh2nbOo1ePgnVJGKMTsjv8+2a5
т/h3O/z7YoDv8+2Kh4+fbFfx9rv8+2Kl3+fbFT+t3+fbFS7/AD7Yp/h3NqxVgymhU1B26jDCZhIE
cwir+xlcMgliSUdHUN9+elafMM2KMx/ELdeRRVMtQkvkz/lD9B/7Ztn/AMmI8VS+8/3rn/4yP2/y
jnnPaP8AjWT+vL73Ph9I9wY9rjQrPGJZ7mE8Nhbj4TudzuN823YcchxS4YQlv/F/Y15yL5lLPUtf
+W3UPuP/ADVm24M/+pYvn+xqsd5d6lr/AMtuofcf+aseDP8A6li+f7FJHeXepa/8tuofcf8AmrHg
z/6li+f7Fsd5d6lr/wAtuofcf+aseDP/AKli+f7Fsd5XIbaR1Rb3UKsQBUGm/wDssEhmiCfCxfP9
igg9Smn+H5P+rhdf8F/bmn/0QR/1Gh5+Db4Pm79ASf8AVwuv+C/tx/0QR/1Gh5+CnD5u/QEn/Vwu
v+C/tx/0QR/1Gh5+C+D5u/QEn/Vwuv8Agv7cf9EEf9Rh+Pgpw+bv8Pyf9XC6/wCC/tx/0QR/1Gh5
+CfB/pO/QEn/AFcLr/gv7cf9EEf9Rh+PggYfN36Ak/6uF1/wX9up+iCP+ow/HwUYfN3+H5P+rhdf
8F/bj/ogj/qMPx8F8Hzd+gJP+rhdf8F/bj/ogj/qMPx8FOHzd+gJP+rhdf8ABf24/wCiCP8AqMPx
8F8Hzd+gJP8Aq4XX/Bf24/6II/6jD8fBTh83f4fk/wCrhdf8F/bj/ogj/qMPx8E+D/STS3hMECQl
mkKCnN92Puc1GpzDNlMqq+gbIih8mS6PIXslB6oSv8f452fs7m8TRgfzSR+Pm4mcVJH5t2pJfJn/
ACh+g/8AbNs/+TEeKpfef71z/wDGR+3+Uc857R/xrJ/XL97nw+ke4JVeana6fcgXU3BXT4Y+BO9T
8VQMyNh3bl1eD93HcS535ckZMgid1L/Emj/7+P8AyLb+mW/6Hdb/ADR8wx/MQd/iTR/9/H/kW39M
f9Dut/mj5hTqIO/xJo/+/j/yLb+mP+h4W/zR8wn8xB3+JNH/AN/H/kW39Mf9Dut/mj5hA1EEZZ3t
tfxGa1bmitwJ4kbgA96eOYOs0WXSTEZjerZwmJDZEf59MxmX4+13+fTFS7/Ppip/W7/Ppipd/n0x
T+Psd/n0xQHf59MVDv8APpiv4+13+fTFS7/Ppip/W7/Ppipd/n0xT+Psd/n0xQP1JzoL/BNh5EN9
9R/DOr9lMlwnHzB/HycbUjkm+dK46S+TP+UP0H/tm2f/ACYjxVL7wf6XP/xkf/iRzzntH/Gsn9бывший
3ufD6R7gkWsR3DzRmG2tZxx3a4+0DXoKsu2bLseeMYjxTyR3/g/sLDMDfIJf6F9/ywad+H/VTNl4
uH/Vc34/zWqpdwd6F9/ywad+H/VTHxcP+q5vx/mqRLuDvQvv+WDTvw/6qY+Lh/1XN+P81NS7gvFl
qjAEaZYEHoQv/XzK5a3SRNHPl/H+aohLuCvCPMFshS3srSJSeRVKgV8dpPbMXOezM8rnlyE+f/SL
KPiRGwCp6/mf/lmtvvP/AFUyrwOx/wDVJ/j/ADU8WXuTah2TDGZwFlKj1AtaBqfEB175p8wgMh5T
6b29zbZrdfT/ADocgk/rdT/OhxUup/nQ4p/h3Op/nQ4oDqf50OKH2P8AOhxX8fa6n+dDipdT/Ohx
U/rdT/OhxUup/nQ4p/h3Op/nQ4oH6k10H+9mH+SP150vsp9eT3Bx9TyCd51bjJL5M/5Q/Qf+2bZ/
8mI8VS+8/wB65/8AjI/j/Mc857R/xrJ/XL97nw+ke4JDrNus00ZOmm+otOYlaPjudqDNj2PmMMZr
OMe/LhB+LDNGzytLvqSf9WF/+kh82X5qX/KYP9JFr4P6Kra6bbTTrFPozW8bV5Smd2AoCelRlOq1
+XFiMo6kSPdwxSMYJ+lMf8O6N/yzf8PJ/wA15rP5f1/8/wCyP6mzwIdyYRRRwRJDEOKRgKoqTQDp
1zXZcs8szKR3LZEVS/8Az75BQ7/Pviv4+13+ffFS7/Pvip/W7/Pviku/z74r+Psd/n3xQHf598VD
v8++K/j7Xf598VLv8++Kn9bv8++KS7/Pviv4+x3+ffFR+pNdB/vZf9UfrzpfZT+8ye4ONqeQTvOr
cZJfJn/KH6D/ANs2z/5MR4ql94f9Ln/4yP8A8SOec9o/41k/ry+9z4fSPcGOa8ts1xF663THht9W
pxpU9eQO+bjsI5hhlwHGN/4/7WvOBe9pX6dh/vvUv+F/5pzbcWq/nYft/W1VHzd6dh/vvUv+F/5p
x4tV/Ow/b+taj5ppa63DaQJbpaXbLGKBnUFjvXehGarVdiZNRlMzkxgnubI5REVRTHT9SXUPU4wy
w+nx/vRxryr03Phmq7Q7NOj4bkJX3NmOfF0Rlf8AOpzBZh2f86nFfx9rq/51OKl1f86nFT+t1f8A
OpxUur/nU4p/h3Or/nU4oDq/51OKh2f86nFfx9rq/wCdTipdX/OpxU/rdX/OpxUur/nU4p/h3Or/
AJ1OKB+pNdB/vZf9UfrzpPZT+8ye4OPqeQTvOscZJfJn/KH6D/2zbP8A5MR4ql95/vXP/wAZH7/5
RzzntH/Gsn9eX3ufD6R7go/59cxWRd/n1xU/rd/n1xUu/wA+uKfx9jv8+uKA7/Priod/n1xX8fa7
/Pripd/n1xU/rd/n1xUu/wA+uKfx9jv8+uKA7/Priod/n1xX8fa7/Pripd/n1xU/rd/n1xUu/wA+
ukfx9jv8+uKB+pNdB/vZf9Ud/fOk9lP7zJ7g4+p5BO86xxkl8mf8ofoP/bNs/wDkxHiqX3n+9c//
ABkfv/lHPOe0f8ayf15fe58PpHuCjX3/ABzFZF30/jip/W6vv+OKl30/jin8fY76fxxQHfT+OKH4
0/jiv4+11ff8cVLvp/HFT+t1ff8AHFS76fxxT+Psd9P44oDvp/HFQ76fxxX8fa6vv+OKl30/jip/
W6vv+OKl30/jin8fY76fxxQP1JroP97L/qj9edJ7Kf3mT3Bx9TyCd51jjJL5M/5Q/Qf+2bZ/8mI8
VS+8/wB65/8AjI/h/Mc857R/xrJ/XL97nw+ke4KP+fbMVkXf59sVP63f59sVLv8APtin8fY7/Pti
go/z7YqHf59sV/h3u/z7YqXf59sVP63f59sVLv8APtin8fY7/PtigO/z7YqHf59sV/h3u/z7YqXf
59sVP63f59sVLv8APtin8fY7/PtigfqTXQf72X/VH686T2U/vMnuDj6jkE7zrHGSXyZ/yh+g/wDb
Ns/+TEeKpfef71z/APGR/D+Y55z2j/jWT+vL73Ph9I9wUaf57Zisi6n+e2Kn9bqf57YqXU/z2xT+
Psd/n2xQHU/z2xUOp/ntiv4+11P89sVLqf57Yqf1up/ntipdT/PbFP4+x3+fbFAdT/PbFQ6n+e2K
/j7XU/z2xUup/ntip/W6n+e2Kl1P89SU/j7HU/z2xQP1JroP97L/AKo/XnSeyn95k9wcfU8gnedY
4yS+TP8AlD9B/wC2bZ/8mI8VS+8/3rn/AOMj9v8AKOec9o/41k/ry+9z4fSPcFH6PwzFZF30fhip
/W76PwxUu+j8MU/j7HfR+GKA76PwxUO+j8MV/h3u+j8MVLvo/DFT+t30fhipd9h5Yp/h3O+j8MUB
30fhiod9h5Yr+Ptd9h5YqXfR+GKn9bvo/DFS76PwxT+Psd9h5YoH6k10H+9l/wBUfrzpPZT+8ye4
OPqeQTvOscZJfJn/ACh+g/8AbNs/+TEeKpfef71z7f7sft/lHPOe0f8AGsn9eX3ufD6R7go/R+GY
rIu+j8MVP63fR+GKl30fhin8fY76PwxQHfR+GKh40fhiv4+130fhipd9h5Yqf1u+j8MVLvo/DFP4
+x30fhigO+j8MVDvo/DFfx9rvo/DFS76PwxU/rd9h5YqXfR+GKfx9jvo/DFA/Umug/3sv+qP150n
sp/eZPcHh2PIJ3nWOMkvkz/lD9B/7Ztn/wAmI8VS+8H+lz/8ZH/4kc857R/xrJ/XL97nw+ke4KNP
86HMVkXU/wA6HFT+t1P86HFS6n+dDin8fY6n+dDigOp/nQ4qHU9vwOK/j7XU/wA6HFS6n+dDip/W
6n+dDipdT/OhxT+PsdT/ADocUB1P86HFQ6nt+BxX8fa6n+dDipdT/OhxU/rdT/OhxUup/nQ4p/h3
Op/nQ4oH6k10H+9l/wBUfrzpPZT+8ye4OPqeQTvOscZJfJn/ACh+g/8AbNs/+TEeKpfef71z/wDG
R/H+Y55z2j/jWT+vL73Ph9I9wQzSxIaO6qetCaZRDDkmLAJZSIDXrwf78T/gsl+WzfzT8kGQ+93r
wf78T/gsfy2b+afkpkHevB/vxP8Agsfy2b+afkniHe714P8Afif8Fh/LZv5p+SBIO9eD/fif8Fg/
LZv5p+SiQd68H+/E/wCCw/ls380/JeId7vXg/wB+J/wWD8tm/mn5KZB3rwf78T/gsfy2b+afkpkP
vd68H+/E/wCCx/LZv5p+SmQd68H+/E/4LH8tm/mn5J4h4u9eD/fif8Fh/LZv5p+SBIO9eD/fif8A
BYPy2b+afkokHevB/vxP+Cw/ls380/JeId7vXg/34n/BYPy2b+afkpkHevB/vxP+Cx/LZv5p+SmQ
+93rwf78T/gsfy2b+afkpkHevB/vxP8Agsfy2b+afkniHevVlYcIYeINRkJQlE0RSj9SbaD/ey/
6o/XnR+yn95k9wcfU8gnedW4yS+TP+UP0H/tm2f/ACYjxVL7z/euff8A3Y/f/KOec9o/41k/ry+9
z4fSPcGP6zbrNdIx01r6kYHqCZo6bt8NBmy7IzShhIGcY9+XCD0G7DNGz9NoD6lH/wBWF/8ApIbN
j+an/wApY/0kWvg/ou+pR/8AVhf/AKSGx/NT/wCUsf6SKmH9F31KP/qwv/0kNj+an/ylj/SRXg/o
O+pR/wDVhf8A6SGx/NT/AOUsf6SK8H9F31KP/qwv/wBJDY/mp/8AKWP9JFeD+i76lH/1YX/6SWx/
NT/5Sx/pIo4P6LvqUf8A1YX/AOkhsfzU/wDlLH+kikw/ou+pR/8AVhf/AKSGx/NT/wCUsf6SK8H9F31KP/qwv/0kNj+an/ylj/SRUw/ou+pR/wDVhf8A6SGx/NT/AOUsf6SK8H9B31KP/qwv/wBJDY/m
p/8AKWP9JFeD+i76lH/1YX/6SGx/NT/5Sx/pIrwf0XfUo/8Aqwv/ANJLY/mp/wDKWP8ASRRwf0Xf
Uo/+rC//AEkNj+an/wApY/0kUmH9F31KP/qwv/0kNj+an/ylj/SRXg/ou+pR/wDVhf8A6SGx/NT/
AOUsf6SKmH9F31KP/qwv/wBJDY/mp/8AKWP9JFeD+gn2mRrFZRosBtPtfuS5cr8R/aPj1znu08hn
qCTPj5eqqvZvxCo8qZBoP97L/qj9ebj2U/vMnuDTqeQTvOscZJfJn/KH6D/2zbP/AJMR4ql95/vX
P/xkfv8A5RzzntH/ABrJ/Xl97nw+ke4JTf6PBqEwmllljZVCUjcAUBJ7qfHL9D2vl0eMxjGJ3vcf
tRkxCRtDf4Zs/wDlouf+Ri/80Zlf6JdR/Mh8j+th+Xj3l3+GbP8A5aLn/kYv/NGP+iXUfzIFI/ru
6ePeXf4Zs/8Алуф+Ри/80Y/6JdR/Mh8j+tP5ePeXf4Zs/8Алуф+Ri/80Yf9Euo/mQ+R/WgaePe
Xf4Zs/8Alouf+Ri/80Y/6JdR/Mh8j+tRp495Tn/Prmjbvx9rv8+uKl3+fXFT+t3+fXFS7/Prin8f
Y7/PrigO/wA+uKh4+fXFfx9rv8+uKl3+fXFT+t3+fXFS7/Prin8fY7/PrigfqTXQf72X/VHf3zpP
ZT+8ye4OPqeQTvOscZJfJn/KH6D/ANs2z/5MR4q1Po11LPJKroA7swqTWhNf5c5PV+zepy5pzBjU
pE9ep9zkx1EQAFn6DvP54/8Agm/5oyn/AELar+dD7f1MjqYu/Qd5/PH/AME3/NGP+hbVfzofb+pf
zMXfoO8/nj/4Jv8AmjH/AELar+dD7f1KdTF36DvP54/+Cb/mjH/Qtqv50Pt/Uv5mDv0Hefzx/wDB
N/zRj/oW1X86h3/qUamLv0Hefzx/8E3/ADRj/oW1X86h3/qUamLv0Hefzx/8E3/NGP8AoW1X86h3
/qR+Yi79B3n88f8AwTf80Y/6FtV/Oh9v6knUxd+g7z+eP/gm/wCaMf8AQtqv50Pt/Uv5mKo+ju4d
IlMZjYKru4IlUqrFgFBK0Y038MztX7MQOMeEal1vqwGo33U/0Hefzx/8E3/NGYP+hbVfzofb+pn+
Zg79B3n88f8AwTf80Y/6FtV/Oh9v6lGpi79B3n88f/BN/wA0Y/6FtV/Oh9v6lGpi79B3n88f/BN/
zRj/AKFtV/Oh9v6kfmIu/Qd5/PH/AME3/NGP+hbVfzofb+pJ1MXfoO8/nj/4Jv8AmjH/AELar+dD
7f1L+Zism0i6ghkmZlZY1LkJyZiFFaKoSpOP+hbVfzofb+pTqYpT9bH++bn/AKRp/wDqlj/oW1X8
6h3/qX8zB31sf75uf+kaf/qlj/oW1X86h3/qX8zFOPLs3qzTD05Uoo/vYpIx17eoi1zb9idk5tDK
RmQb7v7GrLlEwKT/ADdtLD/KfmzyrbeVdFt7jWtPhmh0+1jkjkuoVdHWGNWVlaQEEEbjFU2/xn5P
/wCr9pv/AEmQf9VMVd/jPyf/ANX7Tf8ApMg/6qYq7/Gfk/8A6v2m/wDSZB/1UxV3+M/J/wD1ftN/
6TIP+qmKu/xn5P8A+r9pv/SZB/1UxV3+M/J//V+03/pMg/6qYq7/ABn5P/6v2m/9JkH/AFUxV3+M
/J//AFftN/6TIP8Aqpirv8Z+T/8Aq/ab/wBJkH/VTFXf4z8n/wDV+03/AKTIP+qmKu/xn5P/AOr9
pv8A0mQf9VMVd/jPyf8A9X7Tf+kyD/qpirv8Z+T/APq/ab/0mQf9VMVd/jPyf/1ftN/6TIP+qmKu
/wAZ+T/+r9pv/SZB/wBVMVd/jPyf/wBX7Tf+kyD/AKqYq7/Gfk//AKv2m/8ASZB/1UxV3+M/J/8A
1ftN/wCkyD/qpirv8Z+T/wDq/ab/ANJkH/VTFXf4z8n/APV+03/pMg/6qYq7/Gfk/wD6v2m/9JkH
/VTFXf4z8n/9X7Tf+kyD/qpir//Z

1uuid:303f7b25-1040-4891-ac11-a32972f8b480adobe:docid:indd:57374c9b-4394-11de-b9f6-eb336f055bf0proof:pdf25f8104e-f376-11dd-bd41-dca0bf7c7826adobe:docid:indd:25f8104d-f376-11dd-bd41-dca0bf7c78261

ReferenceStream254. 00254.00Inchesuuid:666278a4 -aef3-11dd-b4d8-a6c72c632c12adobe:docid:photoshop:666278a2-aef3-11dd-b4d8-a6c72c632c12

ReferenceStream11.0211.02Inchesuid:E7D402C73BB6DD11BD96B6936F436E95

ReferenceStream72.0072.00Inchesuuid:fed07955-aef5-11dd-b4d8-a6c72c632c12adobe:docid:photoshop:fed07953-aef5-11dd-b4d8-a6c72c632c12

ReferenceStream254.00254.00Inchesuuid:bdee4786-aef6-11dd-b4d8-a6c72c632c12adobe:docid:photoshop:bdee4782-aef6-11dd-b4d8-a6c72c632c12

ReferenceStream300.00300.00Inchesuuid:c5cbcc81-b145-11dd-aaa6-c3f3da8b2d89adobe:docid:photoshop:c5cbcc7f-b145-11dd-aaa6-c3f3da8b2d89

ReferenceStream254.00254.00Inchesuuid:7e3caf4b-aef9-11dd-b4d8-a6c72c632c12adobe:docid:photoshop:262e33ef-aef9-11dd-b4d8-a6c72c632c12

ReferenceStream300. 00300.00Inchesuuid:c5cbcc85-b145-11dd-aaa6-c3f3da8b2d89adobe:docid:photoshop:c5cbcc83-b145-11dd-aaa6-c3f3da8b2d89

ReferenceStream300.00300.00Inchesuuid:4aadb79e-b146-11dd-aaa6-c3f3da8b2d89adobe:docid:photoshop:c5cbcc87-b145-11dd-aaa6-c3f3da8b2d89

ReferenceStream254.00254.00Inchesuuid:7e3caf4f-aef9-11dd-b4d8-a6c72c632c12adobe:docid:photoshop:7e3caf4d-aef9-11dd-b4d8-a6c72c632c12

ReferenceStream254.00254.00Inchesuuid:7e3caf53-aef9-11dd-b4d8-a6c72c632c12adobe:docid:photoshop:7e3caf51-aef9-11dd-b4d8-a6c72c632c12

ReferenceStream120.00120.00Inchesuid:A9E70D0FDBC1DD11928BD2822A4E4844

ReferenceStream254.00254.00Inchesuuid:615e6840-aef2-11dd-b4d8-a6c72c632c12adobe:docid:photoshop:615e683e-aef2-11dd-b4d8-a6c72c632c12

ReferenceStream254. 00254.00Inchesuuid:615e6844-aef2-11dd-b4d8-a6c72c632c12adobe:docid:photoshop:615e6842-aef2-11dd-b4d8-a6c72c632c12

ReferenceStream254.00254.00Inchesuuid:615e6848-aef2-11dd-b4d8-a6c72c632c12adobe:docid:photoshop:615e6846-aef2-11dd-b4d8-a6c72c632c12

ReferenceStream254.00254.00Inchesuuid:f52aca5a-aef2-11dd-b4d8-a6c72c632c12adobe:docid:photoshop:f52aca58-aef2-11dd-b4d8-a6c72c632c12

ReferenceStream254.00254.00Inchesuuid:f52aca5e-aef2-11dd-b4d8-a6c72c632c12adobe:docid:photoshop:f52aca5c-aef2-11dd-b4d8-a6c72c632c12

ReferenceStream254.00254.00Inchesuuid:666278a0-aef3-11dd-b4d8-a6c72c632c12adobe:docid:photoshop:f52aca60-aef2-11dd-b4d8-a6c72c632c12

ReferenceStream254.00254.00Inchesuuid:666278a8-aef3-11dd-b4d8-a6c72c632c12adobe:docid:photoshop:666278a6-aef3-11dd-b4d8-a6c72c632c12

ReferenceStream254. 00254.00Inchesuuid:fed07959-aef5-11dd-b4d8-a6c72c632c12adobe:docid:photoshop:fed07957-aef5-11dd-b4d8-a6c72c632c12

ReferenceStream300.00300.00Inchesuuid:8eeb2532-b6ee-11dd-b8d6-d7bd923ef8d5adobe:docid:photoshop:8eeb2530-b6ee-11dd-b8d6-d7bd923ef8d5

ReferenceStream300.00300.00Inchesuuid:8eeb2536-b6ee-11dd-b8d6-d7bd923ef8d5adobe:docid:photoshop:8eeb2534-b6ee-11dd-b8d6-d7bd923ef8d5

ReferenceStream120.00120.00Inchesuid:C4146490CCC1DD118FBBA4DC1AC112E3

ReferenceStream120.00120.00Inchesuid:C90CCC1DD118FBBA4DC1AC112E3

ReferenceStream300.00300.00Inchesuuid:034CDC1DD118FBBA4DC1AC112E3adobe:docid:photoshop:800993f0-c11a-11dd-bc53-af36e9c96e08

ReferenceStream120.00120.00Inchesuuid:ABD2C15CCBC1DD118FBBA4DC1AC112E3uuid:AAD2C15CCBC1DD118FBBA4DC1AC112E3

ReferenceStream120. 00120.00Inchesuuid:9FF78FE4CBC1DD118FBBA4DC1AC112E3

ReferenceStream120.00120.00Inchesuuid:A4F78FE4CBC1DD118FBBA4DC1AC112E3

ReferenceStream300.00300.00Inchesuuid:e7cc2895-bfb2-11dd-a5c6-82defd6798efadobe:docid:photoshop:e7cc2893-bfb2-11dd-a5c6-82defd6798ef

ReferenceStream300.00300.00Inchesuuid:78fd4c2e-bfb2-11dd-a5c6-82defd6798efadobe:docid:photoshop:78fd4c2c-bfb2-11dd-a5c6-82defd6798ef

ReferenceStream300.00300.00Inchesuuid:15912b55-c4e7-11dd-b2b8-dad4a87cd072adobe:docid:photoshop:15912b53-c4e7-11dd-b2b8-dad4a87cd072

ReferenceStream300.00300.00Inchesuuid:78fd4c32-bfb2-11dd-a5c6-82defd6798efadobe:docid:photoshop:78fd4c30-bfb2-11dd-a5c6-82defd6798эф

ReferenceStream300.00300.00Inchesuuid:15912b51-c4e7-11dd-b2b8-dad4a87cd072adobe:docid:photoshop:15912b4f-c4e7-11dd-b2b8-dad4a87cd072

ReferenceStream300. 00300.00Inchesuuid:dcd49f47-bfb0-11dd-a5c6-82defd6798efadobe:docid:photoshop:563728e8-bfb0-11dd-a5c6-82defd6798ef

ReferenceStream300.00300.00Inchesuuid:dcd49f4f-bfb0-11dd-a5c6-82defd6798efadobe:docid:photoshop:dcd49f4d-bfb0-11dd-a5c6-82defd6798ef

ReferenceStream300.00300.00Inchesuuid:563728e6-bfb0-11dd-a5c6-82defd6798efadobe:docid:photoshop:563728e4-bfb0-11dd-a5c6-82defd6798ef

ReferenceStream300.00300.00Inchesuuid:19bcae90-bfb2-11dd-a5c6-82defd6798efadobe:docid:photoshop:19bcae8e-bfb2-11dd-a5c6-82defd6798ef

ReferenceStream300.00300.00Inchesuuid:563728e2-bfb0-11dd-a5c6-82defd6798efadobe:docid:photoshop:563728e0-bfb0-11dd-a5c6-82defd6798ef

ReferenceStream300.00300.00Inchesuid:19bcae8c-bfb2-11dd-a5c6-82defd6798efadobe:docid:photoshop:19bcae8a-bfb2-11dd-a5c6-82defd6798ef

ReferenceStream300. 00300.00Inchesuuid:19bcae88-bfb2-11dd-a5c6-82defd6798efadobe:docid:photoshop:9a9270ff-bfb1-11dd-a5c6-82defd6798ef

ReferenceStream300.00300.00Inchesuuid:78fd4c2a-bfb2-11dd-a5c6-82defd6798efadobe:docid:photoshop:78fd4c28-bfb2-11dd-a5c6-82defd6798ef

заявка/pdf

Профнастил несущий.indd

Библиотека Adobe PDF 8.0FalsePDF/X-3:2002PDF/X-3:2002
конечный поток
эндообъект
2 0 объект
>
эндообъект
7590 объект
>поток
ХуТК tKKJI,t(��4K%ҹh5J#Ғ(H
wqyy~3̙g

Таблицы пролетов нагрузки – металлические пролеты, изолированные стеновые панели, кровельные панели, архитектурные стеновые панели, изолированные пенопластовые панели

Допустимые равномерные нагрузки в фунтах на квадратный фут

Панель Датчик	Тип пролета	Тип нагрузки	Размах в футах
			3,0	4,0	5,0	6,0	7,0	8,0	9,0
29 Га.	Одноместный	Отрицательная ветровая нагрузка	93,75	52,73	33,75	23,44	17,22	13.18	10,42
		Временная нагрузка/прогиб	67.01	41.08	26,29	18,26	13,41	10,27	8. 11
	2-х пролетный	Отрицательная ветровая нагрузка	61,91	37,19	24,61	17,42	12,96	10.00	7,94
		Временная нагрузка/прогиб	70,40	45,18	30,41	21,75	16,28	12,62	10. 06
	3-х пролетный	Отрицательная ветровая нагрузка	73.01	44,74	29,96	21.37	15,96	12,36	9,84
		Временная нагрузка/прогиб	80,00	53,43	36,52	23,39	19,89	15,50	12. 40
	4-х пролетный	Отрицательная ветровая нагрузка	69,51	42,31	28,22	20.08	14,97	11,58	9,21
		Временная нагрузка/прогиб	77,00	50,82	34,56	24,89	18,72	14,53	11,63
26 Га.	Одноместный	Отрицательная ветровая нагрузка	133,48	75,08	48.05	33,37	24,52	18,77	14,83
		Временная нагрузка/прогиб	119,08	69,83	44,69	31.04	22,80	17,46	13,79
	2-х пролетный	Отрицательная ветровая нагрузка	114,41	66,59	43,33	30,37	22,44	17,24	13,66
		Временная нагрузка/прогиб	105,60	71,09	46,37	32,55	24. 07	18,51	14,66
	3-х пролетный	Отрицательная ветровая нагрузка	138,49	81,62	53,46	37,61	27,86	21,44	17.00
		Временная нагрузка/прогиб	120,00	86,91	57.11	40,25	29,85	22,99	18,24
	4-х пролетный	Отрицательная ветровая нагрузка	130,70	76,70	50,12	35,22	26. 06	20.05	15,89
		Временная нагрузка/прогиб	115,50	81,75	53,58	37,71	27,93	21,50	17.05
24 Га.	Одноместный	Отрицательная ветровая нагрузка	126,37	71.08	45,49	31,59	23. 21	17,77	14.04
		Временная нагрузка/прогиб	125,69	70,70	45,25	31,42	23.09	17,68	13,97
	2-х пролетный	Отрицательная ветровая нагрузка	120,59	69.04	44,56	31.09	22,91	17,57	13,90
		Временная нагрузка/прогиб	117,33	69,40	44,80	31,25	23. 03	17,66	13,97
	3-х пролетный	Отрицательная ветровая нагрузка	148,17	85,44	55,34	38,68	28,53	21,90	17,34
		Временная нагрузка/прогиб	133,33	85,87	55,62	38,89	28,68	22. 02	17,43
	4-х пролетный	Отрицательная ветровая нагрузка	139,13	80.03	51,77	36,16	26,66	20,46	16.19
		Временная нагрузка/прогиб	128,33	80,43	52.04	36,35	26,81	20,57	16,28
22 Га.	Одноместный	Отрицательная ветровая нагрузка	163,85	92,16	58,98	40,96	30.09	23.04	18.21
		Временная нагрузка/прогиб	174,46	98,14	62,81	46,62	32.04	24,53	19,38
	2-х пролетный	Отрицательная ветровая нагрузка	168,30	96,14	61,98	43,21	31,83	24. 41	19.31
		Временная нагрузка/прогиб	158,71	90,50	58,30	40,63	29,91	22,94	18.14
	3-х пролетный	Отрицательная ветровая нагрузка	207,24	119,12	77,03	53,80	39,67	30,44	24. 09
		Временная нагрузка/прогиб	195,75	1112.25	72,50	50,61	37,29	28,61	22,64
	4-х пролетный	Отрицательная ветровая нагрузка	194,44	111,53	72.04	50,29	37,06	28,43	22,50
		Временная нагрузка/прогиб	183,56	105. 06	67,79	47,29	34,84	26,72	21.14

Примечания:

1. Расчеты прочности на основе стандарта AISI 2012 г. «Североамериканские технические условия для проектирования элементов конструкций из холодногнутой стали».
2. Допустимые нагрузки применимы для равномерной нагрузки и пролетов без свесов.
3. Допустимая динамическая нагрузка/прогибаемая нагрузка предназначена для тех нагрузок, которые прижимают панель к ее опорам. Применимые предельные состояния: изгиб, сдвиг, комбинированный сдвиг и изгиб, деформация стенки на концевых и внутренних опорах, а также предел прогиба L/60 при 10-летней ветровой нагрузке.
4. Допустимая отрицательная ветровая нагрузка предназначена для тех нагрузок, которые отрывают панель от ее опор. Применимыми предельными состояниями являются изгиб, сдвиг, комбинированный сдвиг и изгиб, а также предел прогиба L/60 при 10-летней ветровой нагрузке.
5. Способность вытягивания панели и винта необходимо проверять отдельно, используя винты, используемые для каждого конкретного применения при использовании этой диаграммы нагрузки.
6. Эффективный предел текучести был определен в соответствии с разделом A2.3.2 спецификации NAS 2012 года.
7. Использование каких-либо принадлежностей, отличных от предоставленных производителем, может привести к повреждению панелей, аннулированию всех гарантий и аннулированию всех технических данных.
8. Этот материал может быть изменен без предварительного уведомления. Пожалуйста, свяжитесь с Metl-Span для получения самых последних данных.

Свойства сечения

			ОТРИЦАТЕЛЬНЫЙ ИЗГИБ			ПОЛОЖИТЕЛЬНЫЙ ИЗГИБ
Панель Датчик	ФГ (KSI)	Масса (PSF)	Ixe (4 дюйма/фут)	Sxe (3 дюйма/фут)	Maxo (КИП-ИН. )	Ixe (4 дюйма/фут)	Sxe (3 дюйма/фут)	Maxo (КИП-ИН.)
29	60*	0,75	0,0215	0,0325	1,2656	0,0238	0,0230	0,9859
26	60*	0,94	0,0309	0,0449	1,8019	0,0382	0,0381	1,6759
24	50	1,14	0,0420	0,0570	1,7060	0,0551	0,0567	1,6968
22	50	1,44	0,0567	0,0739	2. 2119	0,0754	0,0787	2,3553

Примечания:

*Fy — это 80 тысяч фунтов на квадратный дюйм, уменьшенное до 60 тысяч фунтов на квадратный дюйм в соответствии с изданием 2012 года Североамериканских технических условий на проектирование холодногнутых стальных элементов конструкции — A2.3.2.

1. Все расчеты свойств кровельных панелей PBR рассчитываются в соответствии с изданием 2012 года Североамериканских технических условий для расчета конструкционных элементов из холодногнутой стали.
2. Ixe для определения прогиба.
3. Sxe для гибки.
4. Maxo — допустимый изгибающий момент.
5. Все значения указаны для одного фута ширины панели.

Конструкция композитной плиты с профилированным металлическим настилом

Содержание

Композитная плита с профилированным металлическим настилом представляет собой экономичное решение для полов систем зданий со стальным каркасом. Это связано с тем, что их проще устанавливать, легче по весу и быстрее выполнять по сравнению со сборными, предварительно напряженными и сплошными плитами для зданий со стальным каркасом. Комбинированное действие этой системы перекрытий достигается за счет приваривания стальных шпилек к верхней полке стальных балок и заделки шпилек в бетон во время заливки бетона.

Композитная конструкция снижает нагрузку на раму и приводит к удешевлению системы фундамента. В качестве профилей широко применяют холодногнутые тонкостенные стальные профилированные листы настила с тиснением на верхних полках и стенках. Использование этого профилированного металлического настила устраняет необходимость в армировании мата в плите и действует как постоянная опалубка для бетона. Поэтому в процессе бетонирования подпорки обычно не требуются. Эта схема крепления обычно подходит для пролетов менее 4 м (шаг опорных балок). Однако сами опорные балки могут иметь пролет до 12 м.

Инженеры-строители обычно полагаются на таблицы нагрузки/пролета, выпускаемые производителями металлических настилов, чтобы определить толщину плиты и армирующей сетки, требуемой для данной конструкции пола, предела огнестойкости, метода строительства и т. д. В приведенной ниже таблице показан пример типичная таблица нагрузки/пролета, которую можно получить у одного поставщика металлических настилов.

Чтобы загрузить полный технический паспорт SMD для различных типов профилированного металлического настила, нажмите ниже.

Металлический профилированный лист-настил_Операции_Техническое руководствоЗагрузить

После проектирования составной плиты можно приступать к проектированию основных и второстепенных составных балок (т. е. стальных балок плюс плита). Обычно это выполняется в соответствии с рекомендациями в Части 3: Раздел 3.1 стандарта BS 5950. В Европе композитные профили проектируются в соответствии с требованиями Еврокода 4 (EN 1994 – 1-1).

Этапы проектирования профилированного металлического настила для композитных полов:

1. Определите эффективную ширину бетонной плиты.
2. Рассчитать моментную мощность секции.
3. Оценить сопротивление среза секции.
4. Спроектируйте соединители, работающие на сдвиг.
5. Оцените способность сечения к продольному сдвигу.
6. Проверить прогиб.

Пример конструкции

На рисунке ниже показан частичный план композитного пола. Плита должна быть построена из профилированного металлического настила и бетона нормальной массы марки 30. Продольные балки из стали марки S275 с пролетом 7,5 м и расстоянием между ними 3 м. Спроектируйте композитную плиту и проверьте пригодность 406 x 178 x 67 UKB в качестве внутренних балок. Требуемая огнестойкость 1 час.

Нагрузка = 4 кН/м ²
Нагрузка на перегородку = 1 кН/м ²
Вес отделки = 1,2 кН/м ²
Вес потолка и коммуникаций = 1 кН/м ^{6 9015 2 2
Вес отделки = 1,2 кН/м Суммарная приложенная нагрузка = 7,2 кН/м 2 (используется для конструкции плиты, т. е. выбор из таблицы нагрузок пролетов производителя)}

КОНСТРУКЦИЯ ПЛИТЫ
Судя по приведенной выше таблице нагрузок пролетов, приведенная ниже конфигурация будет удовлетворительной. для незакрепленной плиты.

Пролет балки = 7,5 м
Расстояние между балками = 3,0 м
Общая высота плиты h _s = 130 мм
Глубина профиля h _p = 60 мм из бетона над профилем = 58 мм
Профиль: SMD TR60 ⁺ (толщина 1,2 мм)
Толщина = 1,2 мм
Сетка: A142

Типовой профиль SMD TR60+

Из технического паспорта производителя;
Объем бетона = 0,096 м ³ /м ²
Вес бетона (влажного) = 2,26 кН/м ²
Вес бетона (сухого) = 2,21 кН/м ²
Вес профиля = 0,131 кН/м ²
Высота до нейтральной оси = 33 мм

Shear Connector
Диаметр разъема D = 19 мм
Общая сварная высота H _SC = 95 мм
УЗН Бетон
Бетон нормального веса C25/30
Cylinder trength f _ck = 25 N/mm ²
Cube strength f _ck,cube = 30 N/mm ²
Secant modulus of elasticity E _cm = 31 kN/mm ²

Воздействия на этапе строительства

Постоянные воздействия
Собственный вес обшивки = 0,131 кН/м ² x 3 м = 0,393 кН/м
Допуск на собственный вес балки = 1,0 кН/м96 Допуск на 900 = 0,05 кН/м ² x 3 м = 0,15 кН/м
Всего г _k = 0,393 + 1 + 0,15 = 1,543 кН/м

Переменные действия
Собственный вес свежего бетона = 2,26 кН/м ² x 3 м = 6,78 кН/м (обратите внимание, что бетон рассматривается как переменное воздействие на стадии строительства)
Строительная нагрузка = 0,75 кН/м ² x 3 м = 2,25 кН/м
Всего q _k = 6,78 + 2,25 = 9,03 кН/м

В предельном состоянии = 1,35г _к + 1,5q _к = 1,35(1,543) + 1,5(9,03) = 15,63 кН/м

Расчетный момент M _Ed = ql ² /8 = (15,63 x 7,5 ² )/8 = 109,898 кН·м 58,61 кН

Воздействия на составном этапе

Постоянные воздействия
Собственный вес обшивки = 0,131 кН/м ² x 3 м = 0,393 кН/м
Допуск на собственный вес 1 кН/м

Припуск на сетку = 0,05 кН/м ² x 3 м = 0,15 кН/м
Собственный вес сухого бетона = 2,21 кН/м ² x 3 м = 6,63 кН/м
Вес отделки = 1,2 кН/м ²
Вес потолка и коммуникаций = 1 кН/м ²
Общий г _k = 0,393 + 5 1 + 0,63 + 1,2 + 1 = 10,373 кН/м

Переменные действия
Нагрузка на пол = 4 кН/м ² x 3 м = 12 кН/м
Подвижная перегородка = допуск = 1 кН/м ² x 3 м 3 кН/м
Всего q _k = 12 + 3 = 15 кН/м

В предельном состоянии = 1,35 г _k + 1,5q _k = 1,35(10,373) + 1,5(15) = 36,5 кН/м

Расчетный момент M _Ed = ql ² /8 = (36,5 x 7,5 ²

6) кНм
Расчетное усилие сдвига V _Ed = ql/2 = (36,5 x 7,5)/2 = 136,875 кН

В этой конструкции должна использоваться усовершенствованная балка UK S275.
F _y = 275 Н/мм ²
γ _m0 = 1,0 (п. 6.1(1) NA 2.15 BS EN 1993-1-1:2005)

Из стальных столов свойства 406 x 178 x 67 UKB ;

Глубина H = 409,4 мм
Ширина B = 178,8 мм
толщины веб -толщины T _W = 8,8 мм
Толщина фланца T _F = 14,3 мм
ROYD RADIUS R = 10,2 мм
Глубина между дел = 360.4 мм
ROYD RADIUS R = 10,2 мм
Глубина. moment of area y axis I _y = 24300 cm ⁴
Elastic modulus W _el,y = 1190 cm ³
Plastic modulus W _pl,y = 1350 cm ³
Area of ​​section A = 85,5 см ²
Высота стенки h _w = h – 2t _f = 380,8 мм
E _s (Модуль упругости) = 210000 Н/мм ^{2  2}

(п. 3.2) Проверьте также ….
Расчет стальных балок по BS 5950 – 1: 2000
Структурный анализ составной арочно-каркасной конструкции

Классификация сечения

ε = √(235/F _y = 0,92 (табл. 5.2 БС ЕН 1993-1-1:2005)

Выступающий фланец
Фланец при равномерном сжатии c = (b – t _w – 2r)/2 = [178,8 – 8,8 – 2(10,2)]/2 = 74,8 мм

c/t _f = 74,8 /14.3 = 5,23

Предельное значение для класса 1 равно c/t _f  ≤ 9ε = 9 × 0,92
5,23 < 8,28
Следовательно, выступающая полка при сжатии относится к классу 1

Внутреннее сжатие )
c = d = 360,4 мм
c/t _w  = 360,4/8,8 = 40,954

Предельное значение для класса 1 составляет c/t _w ≤ 72ε = 72 × 0,92 = 66,24
40,954 < 66,24
Следовательно, полотно пластичное. Поэтому вся секция пластиковая 1 класса.

Проверка сопротивления стержня – Этап строительства

Сопротивление моменту
Для рассматриваемой конструкции максимальный изгибающий момент возникает там, где поперечная сила равна нулю. Следовательно, нет необходимости уменьшать изгибающий момент при наличии поперечной силы (пункт 6. 2.8(2))

M _Ed /M _c,Rd ≤ 1,0 (пункт 6.2.5(1)) y )/γ _m0

M _c,Rd  = M _pl,Rd  = [(1350 × 275)/1,0] × 10 ^-3 = 371,25 кНм7
M _Ed /M _c,Rd  = 109,898/371,25 = 0,296 < 1,0 Ok

Сопротивление сдвигу (пункт 6.6.2)
Основное требование к дизайну:

V _Ed /V _c,Rd  ≤  1.0

V _c,Rd  = V _pl,Rd  = A _v (F _y  / √3)/γ _m0  ( для профилей 1 класса)
Для двутаврового проката с сдвигом, параллельным стенке, площадь среза составляет;

А _в  = А – 2бт _ж + (т _ш + 2р)т _ж (для профилей 1 класса) но не менее ηh _ш т

ш

1  = (85,5 × 10 ² – (2 × 178,8 × 14,3) + [8,8 + 2(10,2)] × 14,3 = 3854 мм ²
η = 1,0 (консервативный) 1
η16 η4 w0 = (1,0 × 380,8 × 8,8) = 3351,04 мм ²
3854> 3351,04
Следовательно, A _V = 3854 мм ²

. ,Rd = [3854 × (275/ √3)/1,0] × 10 ^-3  = 612 кН

На стадии строительства;
V _Ed /V _c,Rd  = 58,61/612 = 0,095 < 1,0 Ok

Потеря устойчивости при сдвиге
Потеря устойчивости при сдвиге неподкрепленной стенки не должна учитываться, если;

H _W /T _W ≤ 72ε/η

H _W /T _W = 380,8/8,8 = 43,27
72ε/η = (72 × 0,92)/43.27
72ε/η = (72 × 0,92)/43,063/43,063/8.03.03.03.03.03.03.03.03.03.03.03.03.03.03.03.03.03.03.03.03.03./8. 66 Поэтому коробление при сдвиге учитывать не нужно.

Расчетное сопротивление сдвигу соединителей

Соединитель на сдвиг в монолитной плите
Расчетное сопротивление сдвигу одинарного соединителя на сдвиг в монолитной бетонной плите, свариваемой автоматически в соответствии с BS EN 14555, следует определять как наименьшее из значений;

P _RD = (0,8 x F _U x π x 0,25d ² )/ γ _В (оговорка 6. 6.3.1 (1) Equate Equate Equate Equation) Equal. = [0,29 x α x d ² x √(f _ck x E _см )]/ γ _v

Где;
α = 1,0 as h _sc /d = 95/19 > 4 (уравнение 6.21)

P _Rd = (0,8 x 450 x π x 0,25 x 19 ² )/1,24 кН = 80,6 P Rd = [0,29 x 1,0 x 19 ² x √(25 x 31 x 10 ³ )]/1,25 = 73,7 кН

Соединители, работающие на сдвиг, в стальном профилированном листе

7

7

опорные балки, P _{Rd, цельные} , должны быть умножены на следующий понижающий коэффициент;

K _T = (0,7 /√n _R ) x (B ₀ /H _P ) X (H _SC /H _P — 1)

B

1414140. P — 1)

B640 41640. P — 1). трапециевидного ребра на средней высоте профиля = (133 + 175)/2 = 154 мм
h _sc = 95 мм
h _p = 60 мм
n _r = 1,0 (для одного противорезного соединителя на ребро)

k _t = (0,7/√1,0) x (154/60) x (95/60 – 1) = 1,0

Следовательно, P _Rd = k _t P _{RD, SOLID} = 1,0 x 73,7 = 73,7 кН
Проектирование на RIB = N _R P _RD = 1 x 73,7 = 73,7 КН

Степень подключения Shear

2

. зданий, соединители на сдвиг с головкой могут считаться пластичными, когда достигается минимальная степень соединения на сдвиг, указанная в пункте 6.6.1.2.

Для соединителей с головкой на срез с;
h _sc ≥ 4d и 16 мм ≤ d ≤ 25 мм

Степень соединения при сдвиге может быть определена из;

η = N _c /N _c,f

Где;
N _c — приведенное значение сжимающей силы в бетонном фланце (т.е. сила, передаваемая сдвиговыми соединителями)
N _c,f — сжимающая сила в бетонной полке при полном соединении осевое сопротивление бетона и осевое сопротивление стали)

Для стальных профилей с равными полками и L _e < 25 м;

η ≥ 1 — (355/F _y ) x (0,75 — 0,03 л _E ), где ≥ 0,4
L _E = расстояние между точками Zero = 7,5 M
° Llwha 1,01617. – (355/275) x (0,75 – 0,03 x 7,5) = 0,322, поэтому η = 0,4

Степень связи при сдвиге имеется

Для определения степени связи при сдвиге в балке используются осевые сопротивления стали и бетон (N _pl,a и N _c,f соответственно)

Блок напряжений для расчета сопротивлений бетонных секций

Определение эффективной ширины бетонной полки

В середине пролета эффективная ширина бетонной полки равна;

B _EFF = B ₀ + ∑B _EI

Эффективная ширина фланца составной секции

для N _R = 1,0, B ₀ = 0 мм
B _{, B 0 = 0 мм
B , B 0 = 0 мм
B , B 0 = 0 мм
B . /8, но не больше b i}

L _e = 7,5 м (точка нулевого момента)
b _i = расстояние от наружного стыковочного соединителя до точки между соседними стенками. Следовательно;

B ₁ = B ₂ = 1,5 м
B _E1 = B _E2 = L _E /8 = 7,5 /8 = 0,9375 M

7

. Эффективная ширина. = b ₀ + b _e1 + b _e2 = 0 + 0,9375 + 0,9375 = 1,875 м = 1875 мм

Сопротивление сжатию бетонной полки

Расчетная прочность бетона f _cd = 25/1,5 = 16,7 Н/мм ²

Профиль TR60 ⁺ имеет повторный вход глубиной 12 мм над элементом жесткости, составляющий общую глубину профиля h _d = 12 мм + 60 мм = 72 мм

Таким образом, сопротивление сжатию бетонной полки равно;
N _c,f = 0,85f _cd b _eff h _c = 0,85 x 16,7 x 1875 x 58 x 10 ^-3 = 1543,7 кН Прочность на растяжение стали

096 N _pl,a = f _y . A = 275 x 85,5 x 10 ² x 10 ^-3 = 2351,25 кН

Сжимающая сила в бетоне при полном сдвиговом соединении меньше. Следовательно, N _c = 1543,7 кН

Сопротивление сдвигу соединителей

n — это количество сдвиговых соединителей, присутствующих в точке максимального изгибающего момента. В этом примере доступно 7,5 (2 x 0,333) = 12 ребер для размещения соединителей, работающих на сдвиг, на половину пролета.

N _c = n x P _Rd = 12 x 73,7 = 884,4 кН

Таким образом, имеется степень поперечного сдвига;

η = N _c /N _c,f = 884.4/1543.7 = 0.572 > 0.40 (Okay)

Design Resistance of the Cross-section at the composite stage

Bending Resistance

According согласно пункту 6.2.1.2, теория жесткой пластмассы может использоваться для одного соединителя на желоб. При соединении с частичным сдвигом осевая сила в бетонном фланце N _с меньше, чем N _pl,a (884,4 кН < 2351,25 кН). Следовательно, пластическая нейтральная ось лежит внутри стального сечения. Предположим, что пластическая нейтральная ось лежит на расстоянии x _pl ниже верхней полки сечения, где;

x _pl = (N _pl,a – N _c )/2f _y b = (2351,25 – 884,4)/(2 x 275 x 178,14) = 4,9 м _f (14,3 мм)

Таким образом, пластиковая нейтральная ось лежит ниже верхнего фланца.

Stress block of composite cross-section

y _c  = N _c /[0.85f _ck b _eff  / γ _c ] ≤ h _c
y _c  = (884.4 X 1000)/[0,85 x 25 x 1875/ 1,5 ] = 33,28 мм

M _RD = N _C (H _C + D _A — Y _C /2) 2) 2) 2) 2) 2) 2) 2) 2). f f _y (d _a – t _f /2) + t _w (y _a – t _f ) (F _Y ) (2d _A — Y _A — T _F )
M _RD = (884,4 x 10 ³ ) x (130 + 204. 7 – 33.28/238/238/238/23.28/23.28/23.28/23. x 178,8 x 14,3 x 275 x (204,7 — 14,3/2) + 8,8 (14,92 — 14,3) x 275 x (2 x 204,7 — 14,92 — 14,3) = 5544,2 нм = 559,669 Knm

M _Эд = 256,67

M _Эд = 256,6,6 КНМ

M _Эд = 256,669

M _ED = 256,669

M _Эд = 256,669

M _ED = 256,669

M _{. M Ed /M Rd = 256,6/559,669 = 0,458 < 1,0 (хорошо)}

Сопротивление сдвигу на композитной стадии

Следовательно, сопротивление сдвигу равно;
В _c,Rd  = V _pl,Rd  = [3854 × (275/ √3)/1,0]  × 10 ^-3  = 612 кН
В _Ed = 136,8079 кН V _c,Rd  = 136,875/612 = 0,223 < 1,0 Ok

Прочность плиты на продольный сдвиг

Сетка для контроля трещин в качестве поперечной арматуры

Пренебрегая вкладом стали, мы должны были убедиться, что;

A _sf f _sd /S _f > v _Ed h _f /cotθ

Где;
v _Ed — расчетное продольное напряжение сдвига в бетонной плите
f _sd — расчетный предел текучести арматурной сетки = 0,87f _yk = 0,87 x 500 = 434,8 Н/мм ^2
h

6
f = высота слоя бетона над профнастилом = 70 мм
θ угол разрушения (попытка 26,5 ^o )
A _sf /S _f = A _t (для плоскости разрушения, показанной в виде сечения а-а)
A _t площадь поперечного сечения поперечной арматуры мм ² /м)

Таким образом, уравнение проверки становится;

A _t f _yd > v _Ed h _f /cotθ

Требуемая площадь растянутой арматуры At должна удовлетворять следующим требованиям;

At > v _Ed h _f /f _yd cotθ

Продольное касательное напряжение определяется по формуле;

v _Эд = ∆F _d /h _f ∆x

Где;
∆x – рассматриваемая критическая длина, за которую обычно принимают расстояние между максимальным изгибающим моментом и опорой = L/2 = 7,5/2 = 3,75м
∆F _d = N _c /2 = 884,4/2 = 442,2 КН

V _ED = ∆F _D /H _F ∆x = (442,2 x 10 ³ )/(70 x 3750) = 1. 68 N/Mm ² 6666666666666666666666666666666666666666666666)/(70 x 3750) = 1,68 N/Mm ² ). v _Ed h _f /f _ярдов раскладушка θ = (1,68 x 70)/(434,8 x раскладушка 26,5 ^o ) = 0,134 мм ² /мм

Для размещения требуется площадь натянутой арматуры 134 мм ² /м
Следовательно, достаточно сетки A142 (A _sprov = 1415 мм 912 /м)

Создание бетонного фланца

Важно убедиться, что
V _ED CD SINθ _F COSθ _F
V = 0,641 (1 — 9141 V = 0,640. 250) = 0,6 х (1 – 25/250) = 0,54
vf _cd sinθ _f cosθ _f = 0.54 x 16.67 x sin(26.5) x cos(26.5) = 3.59 N/mm ²

(v _Ed ) 1.68 N/mm ² < 3,59 Н/мм ² (нормально)

Предельное состояние пригодности к эксплуатации

Коэффициенты модуля
Для краткосрочного нагружения следует использовать секущий модуль упругости. E _см = 31 кН/мм ² . Это соответствует модульному соотношению;

п ₀ = E _s /E _см = 210/31 = 6,77 (п. 5.4.2.2)

Для длительной нагрузки;
n _L = n ₀ (1 + ψ _L ϕ _t )
Где ψ _L – множитель ползучести, принимаемый равным 1,1 для постоянных нагрузок, а ϕ _{t – коэффициент ползучести, принимаемый равным 3. .
n L = 6,77 x (1 + 1,1 x 3) = 29,11}

При расчете отклонения из-за переменного действия модульное отношение принимается как;

n = 0,333n _L + 0,667n ₀ = 0,333(29,11) + 0,667(6,77) = 14,22

рассчитать прогиб.

I _C = I _Y + [B _EFF (H _S — H _P ) ³ /12 ∙ N _I ] + [A A. A. ATS 4410 44441044141616 гг. s – h _p )(h + h _s + h _p ) ² ]/4[A∙n _I + B _EFF (H _S — H _P )]

для N ₀ = 6,77
I _C = 24300 x 101615 4 161616161640 C. 71641 = 24300 x 101615 4 161616161640. 3 /(12 x 6,77)] + [85,5 x 10 ² x 1875(130 – 60) x (409,4 + 130 + 60) ² ]/4[85,5 x 10 ² x 6,77 + 187( 130 – 60)] = 78385 x 10 ⁴ мм ⁴

Для n _L = 29,11
I _c = 24300 x 10 7 ( ^{4 918)1615 3} /(12 x 29,11)] + [85,5 x 10 ² x 1875 (130 – 60) x (409,4 + 130 + 60) ² ]/4[85,5 x 10 ^{2 x 298,16 (130 — 60)] = 50999 x 10 4 мм 4}

для n = 14,22
I _C = 24300 x 101615 4 + [1875 (130 — 60) ³ /(1875 (130 — 60) ^{3 9166 /6166 /(1875 (130 — 60) 3 /(1875 (130 — 60) 3 /(1875 (130 — 60) 3 /(1875 (130 — 60) 3 /(1875 (130 — 60) 9115 3} /(1875 (130 — 60) 14,22)] + [85,5 х 10 ² х 1875 (130 – 60) х (409,4 + 130 + 60) ² ]/4[85,5 х 10 ² х 14,22 + 1875(130 – 60) = 64543 x 10 ⁴ мм ⁴

Прогиб от воздействия на сталь на этапе строительства;
Воздействия = собственный вес свежего бетона + сетка + обшивка + стальной профиль ) = 6,719 мм

Прогиб из-за постоянного воздействия на сталь на стадии композита;
Действия = вес отделки + потолок и услуги
w ₂ = 5gl ⁴ /384EI = (5 × 6,6 × 7500 ⁴ )/(384 × 210000 × 50999 x 10 ⁴ ) = 2,54 мм

из-за переменного прогиба на стальной ступени ;
Действия = наложенная нагрузка + Пособие по разделу
W ₃ = 5QL ⁴ /384EI = (5 × 15 × 7500 ⁴ ) /(384 × 210000 × 645443 x ⁴ ) /(384 × 210000 × 645443 x ⁴ ). Общий прогиб = w ₁ + w ₂ + w ₃ = 6,719 + 2,54 + 4,559= 13,818 мм

Допустимое отклонение = L/360 = 7500/360 = 20,833 мм.
13,818 < 20,833 Следовательно, отклонение допустимо.

Несущая способность заполненной бетоном стальной трубы, армированной внутренними поперечными ребрами жесткости, при осевом сжатии

• Список журналов
• Сканирование
• v.2022; 2022
• PMC8885287

Сканирование. 2022 г.; 2022: 1704544.

Опубликовано в сети 21 февраля 2022 г. doi: 10.1155/2022/1704544

,
¹
,
²
,
¹
,
¹
,
¹
и
¹

Информация об авторе Примечания к статье Информация об авторских правах и лицензиях Отказ от ответственности

Заявление о доступности данных

Предлагается новый тип стальной трубчатой ​​бетонной колонны квадратного сечения (SCFST), которая характеризуется наличием поперечных ребер жесткости внутри стальной трубы для улучшения характеристик эффективного ограничения бетонного ядра. Проведен эксперимент с данным видом композиционного материала при осевом сжатии. Результаты показали, что несущая способность колонны SCFST, усиленной внутренними поперечными ребрами жесткости, увеличилась на 4,5%-15%, чем у обычной колонны SCFST. Поперечная деформация меньше, чем у колонны SCFST. По мере увеличения диаметра арматуры и уменьшения расстояния между стержнями, осевая грузоподъемность увеличивается. Поперечная деформация члена явно уменьшилась. Отмечается, что характеристики удержания бетонного ядра этого типа были в некоторой степени улучшены. При этом на основе единой теории выведена упрощенная формула расчета несущей способности на осевое сжатие.

Внешняя стальная труба заполненной бетоном конструкции стальной трубы может эффективно улучшить внутренний бетон, а бетон под поперечным ограничением стальной трубы лучше в трехмерном сжатом состоянии, так что бетон может лучше воздействовать его компрессионные характеристики [1–5]. Являясь разновидностью железобетонной композитной системы, колонна SCFST широко используется в конструкции благодаря удобному соединению, высокой несущей способности на изгиб и красивому внешнему виду. Исходя из вышеперечисленных характеристик, стальной трубобетон квадратного сечения в теоретических исследованиях и инженерных приложениях гражданского строительства в последние годы получил более широкое распространение [6–12]. Конг и Мун [13] изучали несущую способность и рассеивание энергии колонн SCFST при длительной осевой нагрузке. Уй [14] изучал механические свойства коротких колонн при совместном действии осевого сжатия и изгибающего момента. Сусанта и др. В работе [15] предложена приближенная формула для осевой деформации сжатия ограниченного бетона в заполненных бетоном стальных трубчатых колоннах с различным поперечным сечением. Лю и др. [16] изучали несущую способность на осевое сжатие короткой колонны из высокопрочного бетона прямоугольной стальной трубы. Нагрузочную способность, полученную в ходе эксперимента, сравнивали с расчетными значениями EC4, AISC и ACI. Лян и др. В работе [17] предложен метод нелинейного анализа волокнистых элементов для прогнозирования предела прочности и пластичности тонкостенных стальных колонн из бетона, подверженных локальному выпучиванию. После локального выпучивания возникает нормальное перераспределение напряжений в стальном листе. Также предлагается, чтобы пластичность и характеристики сечения железобетонных квадратных колонн также можно было описать двумя показателями производительности. Дунду [18] провел испытания на осевое сжатие на 29квадратных стальных труб, заполненных бетоном, получили осевую прочность на сжатие и предложили двухэтапное уравнение для моделирования формулы расчета коротких колонн и средних и тонких колонн. Дай и Лам [19] изучали структурное поведение при пожаре ряда заполненных бетоном стальных трубчатых (CFST) коротких колонн с четырьмя типичными поперечными сечениями колонны в стандартных условиях пожара. Экспериментальные результаты показывают, что круглое сечение колонн CFST имеет наилучшие структурные противопожарные свойства. На основании этого выдвинута упрощенная расчетная формула бетонной колонны при высокой температуре. Эвирген и др. [20] провели испытания на осевое сжатие 48 стальных трубчатых колонн, заполненных бетоном, с различными параметрами, а также изучили и проанализировали влияние отношения ширины к толщине, прочности бетона на сжатие и геометрических параметров колонны на осевую несущую способность, пластичность и характеристики потери устойчивости. бетонные колонны. Эллобеди и Янг [21] предложили способ расчета несущей способности квадратных железобетонных трубчатых колонн из нержавеющей стали. Раэд и др. [22] предложил метод расчета осевой несущей способности заполненных бетоном стальных труб на основе экспериментальных результатов осевого сжатия квадратных труб из нержавеющей стали. Многие эксперты и ученые предложили различные меры и конструкции для усиления сдерживающего эффекта квадратных стальных труб на основной бетон в конструкции SCFST. Альфараби и др. [23] изучали осевую несущую способность короткой колонны из нержавеющей стали без бетона или с бетоном. Это улучшается за счет сварки арматуры из углеродистой стали на внутренней поверхности круглой полой трубы из нержавеющей стали и короткой бетонной колонны из трубы из нержавеющей стали. Изменение добавления ребер жесткости в заполненных бетоном стальных трубчатых элементах квадратного сечения изучается Фэнгом [24] и проводится испытание элементов на внецентренное сжатие. Установлено, что устойчивость и предел прочности колонн улучшаются. Железобетонная колонна с внешним армирующим кольцом и внутренней арматурой исследована Алребехом [25]. Эксперимент показывает, что по сравнению с элементом с внешним армирующим кольцом или внутренним армированием комбинированное использование более эффективно для улучшения конструктивных характеристик коротких элементов колонны. Для дальнейшего улучшения характеристик можно уменьшить расстояние между внутренними армирующими элементами и увеличить количество внутренних армирующих элементов. Ли и др. [26] предложили новый композитный элемент с I-образным полимером, армированным углеродным волокном, обернутым внутри, для усиления коротких колонн из квадратных стальных труб и провели испытание на двунаправленный изгиб. Результаты показывают, что новая короткая колонна обладает хорошей несущей способностью и пластичностью при испытании на двухосный изгиб. Алашан и др. [27] проанализировали существующую литературу по стальным трубам, заполненным жестким бетоном, и предложили метод систематического обзора соответствующих знаний о стальных трубах, заполненных жестким бетоном, в существующей литературе. Чжу и др. [28] предложил способ соединения наружной диафрагмы с помощью ребер перфобонда (PBL) для усиления железобетонных квадратных стальных труб (CFSST). Испытания показывают, что этот инновационный метод соединения улучшает передачу нагрузки и деформацию соединения.

Из приведенных выше исследований несложно сделать вывод, что внешняя стальная труба меньше связана с внутренним бетонным ядром колонны SCFST. Поэтому, чтобы лучше способствовать закреплению иностранных стальных труб в бетоне, необходимо разработать и исследовать более эффективные меры удержания.

В этой статье представлен новый тип колонки SCFST. Основная конструктивная особенность колонны заключается в том, что к внутренней стенке квадратной стальной трубы приварены несколько поперечных арматурных стержней, чтобы усилить ограничение основного бетона квадратной стальной трубы; в то же время усиливается локальная устойчивость стен квадратных стальных труб, а предельная несущая способность и деформационная способность колонны SCFST под действием осевого давления эффективно увеличиваются. Анализируются осевая грузоподъемность и пластичность; с позиций единой теории предложена формула для теоретической оценки несущей способности СКСТ с внутренними поперечными ребрами жесткости.

2.1. Изготовление образцов

В общей сложности 10 образцов были испытаны на сжатие, включая одну квадратную бетонную трубчатую стальную трубчатую колонну и девять SCFST с внутренними поперечными ребрами жесткости. Перед экспериментом, чтобы облегчить наблюдение за деформацией образца, на испытательном блоке заранее чертили мелом квадрат. Все образцы были изготовлены из стальных пластин толщиной 6 мм, высотой 600 мм и длиной стороны 200 мм. Диаметры ребер жесткости составляют 4 мм, 6 мм и 8 мм соответственно, а длина ребра жесткости 180 мм. Шаг внутренней поперечной арматуры составляет 50 мм, 75 мм и 100 мм соответственно. Материал стального листа — Q235B, поперечный стержень — HPB335. Типичный разрез показан на , а все образцы приведены на .

Таблица 1

Размеры образцов.

Образец	Ширина (мм)	Высота (мм)	t (mm)	Diameter (mm)	Length (mm)	Spacing (mm)
B0	200∗200	600	6	None	None	Нет
B1	200∗200	600	6	4	180	100
B2	200∗200	600	6	4	180	75
B3	200∗200	600	6	4	180	50
B4	200∗200	600	6	6	180	100
B5	200∗200	600	6	6	180	75
B6	200∗200	600	6	6	180	50
B7	200∗200	600	6	8	180	100
B8	200∗200	600	6	8	180	75
B9	200 ∗ 200	600	6	8	180	50

Открыть в отдельном окне

90,2.

Свойства материала

Все образцы были изготовлены из стального листа толщиной 6 мм. Часть стали была вырезана непосредственно из стального листа квадратной стальной трубы, и была изготовлена ​​стандартная испытательная полоса из стали для испытания свойств материала. Таблицы и описывают механические свойства стали и арматуры соответственно. Тем временем были залиты заполненные бетоном образцы квадратных стальных труб; Для испытания материала на эксплуатационные характеристики были изготовлены 3 образца бетонных кубов со стороной 150 мм. Средняя прочность на сжатие кубических образцов бетона со сроком твердения 28 суток составляет 31,6 МПа.

Таблица 2

Механические свойства стали.

Plate thickness (mm)	Yield strength (MPa)	Tensile strength (MPa)
6	228	310

Open in a separate window

Таблица 3

Механические свойства стального прутка.

Диаметр стального стержня (мм)	Предел текучести (МПа)	Tensile strength (MPa)
4	353	460
6	345	430
8	332	420

Open in отдельное окно

2.3. Установка для эксперимента

В этом испытании используется электрогидравлическая машина для испытаний давлением с сервоприводом YAW-3000A, как показано на рисунке. Нагружение осуществляется путем иерархического осевого нагружения [29].]. Поместите образец в центр тестера. Стальной блок закрепляют на верхнем и нижнем концах образца, чтобы предотвратить местное разрушение вблизи поверхности нагрузки. В то же время убедитесь, что центроиды основания, образца и стального блока находятся на одной вертикальной линии. Экспериментальное нагрузочное оборудование, использованное в исследовании, показано на рис.

Основное содержание измерений включает продольную и поперечную деформации образца, осевое давление образца и значение деформации осевого сжатия. Продольная деформация колонны приложена к 4 внешним поверхностям колонны из стальной трубы, по 3 на каждой поверхности, а позиции расположены на 1/4, 1/2 и 3/4 высоты образца. Поперечная деформация измеряется горизонтально закрепленными тензорезисторами. Наклейте 3 на 4 внешние поверхности колонны из стальной трубы. Позиции расположены на средней высоте образца и распределены на 1/4, 1/2 и 3/4 ширины поперечного сечения. Наружная поверхность образца бывает продольной и поперечной. Положение тензорезистора показано на .

Открыть в отдельном окне

Расположение точек измерения.

В упругой фазе значение контрольной нагрузки на каждом шаге составляет около 10% от значения предельной нагрузки. Каждый шаг загрузки занимает 3-5 минут. При увеличении значения нагрузки до 85 % расчетной предельной нагрузки скорость нагружения снижается до отказа. Время тестовой нагрузки для каждого образца составляет около 2 часов.

3.1. Вид разрушения

Вид разрушения образцов показан на . Оба образца показали локальное коробление стальной трубы. Для образцов В0 локальное выпучивание стальных труб происходит в направлении высоты, а для образцов В1-В9, локальное коробление мало или не очевидно. Тип разрушения образцов SCFST в основном заключается в выпячивании наружу и изгибе стальных труб вверху и посередине, а площадь и размер внешнего выпячивания велики. Разрушение СКФСТ с внутренними поперечными подкрепленными стержнями колонн в основном происходит в верхней части. В то же время в средней и верхней частях СКФСТ имеется небольшое выпячивание и коробление, но оно не особо выражено. Размер 5~10 мм. В той же группе образцов с уменьшением расстояния между поперечными ребрами жесткости степень внешней выпуклости имеет тенденцию к уменьшению, что указывает на то, что увеличение поперечной арматуры на стенке трубы может эффективно замедлить коробление стального листа.

Открыть в отдельном окне

Характер разрушения образцов.

3.2. Сравнение несущей способности

Согласно экспериментальным наблюдениям и кривым нагрузки-перемещения образцов, как показано на , эти сжатые образцы обычно имеют три стадии от начала нагрузки до разрушения образца.

Открыть в отдельном окне

Сравнение кривой нагрузка-перемещение.

На первом этапе в начале нагружения образцы находятся в упругой фазе, что видно из кривых нагрузка-деформация. В стальной трубе явных изменений нет.

На второй стадии при нагрузке до 85 % от предельной на отдельных участках возникает поверхностная деформация квадратной стальной трубы и образцы проявляют упругопластическое поведение. На этом этапе локальное выпучивание стальной трубы появляется сначала вблизи верхнего конца образца, затем развивается до середины образца, и явление локального выпячивания постепенно становится очевидным. Когда нагрузка достигает предельной нагрузки, очевидна локальная деформация коробления стенки стальной трубы.

На последней стадии, когда нагрузка достигает предельной нагрузки, внутренний бетон разрушается, несущая способность образца быстро снижается, а перемещение непрерывно увеличивается.

Как видно из , вершина нагрузки обычного образца колонны SCFST (B0) намного меньше, чем у других 9 образцов (SCFST с внутренней поперечной жесткой колонной стержней). Указано, что поперечные ребристые стержни могут играть активную роль в SCFST. При различных конфигурациях поперечных ребер жесткости увеличение несущей способности осевой нагрузки различно.

Из рисунков видно, что при постоянном диаметре поперечных стальных стержней уменьшение расстояния между поперечными стальными стержнями увеличивает несущую способность по осевой нагрузке, но величина увеличения варьируется. Традиционные образцы SCFST имеют небольшое смещение точки пика; SCFST с внутренними поперечными подкрепленными стержнями колонны имеет лучшую пластичность благодаря усиленным стальным стержням. Смещение пиковой точки велико, а конечное смещение может достигать 10-15 мм. При сохранении шага поперечных ребер жесткости на уровне S = 100 мм и диаметр изменяется, несущая способность увеличивается только на 0,8% до 1,8%; при шаге поперечных ребер жесткости S = 75 мм предельная несущая способность увеличивается только на 1,6%~3,3%; при шаге поперечных ребер жесткости S = 50 мм изменение диаметра увеличивает несущую способность на 1,7%~4,9%.

В соответствии с вышеприведенным анализом, для SCFST с внутренней поперечной подкрепленной колонной стержней эффект повышения несущей способности SCFST с внутренней поперечной подкрепленной колонной стержней за счет изменения диаметра арматуры не очевиден; изменение шага поперечных ребер жесткости способствует повышению несущей способности СКСТ с внутренними поперечными ребрами жесткости колонны. Уменьшение шага поперечных ребер жесткости более эффективно, чем увеличение диаметра ребер жесткости. При большем диаметре стержней и меньшем расстоянии между поперечными стержнями увеличение осевой несущей способности более очевидно. Осевая несущая способность всех образцов показана на .

Таблица 4

Несущая способность образцов.

Specimens	Bearing capacity (kN)	Increasing amplitude (%)
B0	2112	—
B1	2177	4.5
B2	2230	6,7
В3	2270	8,4
В4	2 9297	5. 3
B5	2310	9.9
B6	2400	13.3
B7	2240	7.1
B8	2350	11.5
B9	2440	15

Открыть в отдельном окне

Как видно из , несущая способность колонны SCFST с поперечными ребрами жесткости выше, чем у колонн SCFST. У всех экземпляров максимальная амплитуда нарастания составляет 15 %; наименьший рост достиг 4,5%; это в основном из-за слабого удержания квадратной стальной трубы на бетоне ядра. Когда поперечные усиленные стержни приварены к внутренней стальной трубе, это может усилить сдерживающее воздействие квадратной стальной трубы на бетон, улучшить сжатие бетона в области сердцевины с трех сторон и улучшить несущую способность бетона. Отмечается, что поперечные усиленные стержни внутри стальной трубы могут играть важную роль в повышении несущей способности колонн SCFST.

3.3. Количество стали в заполненной бетоном стальной трубе

Количество стали в образцах показано на рис.

Таблица 5

Сравнение расхода стали.

Specimen number	Weight of steel tube (kg)	Weight of steel bars (kg)	Total amount of steel (kg)	Steel ratio
B0	21. 9	0	21,9	1
B1	21.9	0.50	22.4	1.023
B2	21.9	0.64	22.54	1.033
B3	21.9	0.92	22.82	1. 043
B4	21.9	1.12	23.02	1.051
B5	21.9	1.44	23.98	1.066
B6	21.9	2.08	23.89	1.081
B7	21.9	1. 99	23.89	1.095
B8	21.9	2.56	24.46	1.117
B9	21.9	3.69	25.59	1.168

Open in a separate window

3.3.1. Влияние изменения диаметра стержня

По данным из , мы можем знать, что расход стали квадратной железобетонной колонны составляет 2,3%, 3%, 4%, 5,1%, 6,6%, 9,5%, 9,1%, 11,7% и 16,8% соответственно. И соответствующее увеличение несущей способности составляет 3%, 5%, 7%, 4%, 9%, 12%, 6%, 12% и 15% соответственно. При сохранении шага 100 мм без изменений при изменении диаметра поперечных ребер жесткости с 4 мм, 6 мм и 8 мм соответствующее увеличение количества стали было с 2,3%, 5,1% и 90,1%, а соответствующее увеличение несущей способности изменилось с 4,5%, 5,3% и 7,1%; при неизменном шаге 75 мм при изменении диаметра поперечных ребер жесткости с 4 мм, 6 мм и 8 мм соответствующее увеличение количества стали составило от 3%, 6,6% и 11,7%, в то время как соответствующее увеличение несущей способности изменилось с 6,7%, 9,9% и 11,5%; при неизменном шаге 50 мм при изменении диаметра поперечных ребер жесткости с 4 мм, 6 мм и 8 мм соответствующее увеличение количества стали составило от 4%, 90,5 % и 16,8 %, а соответствующее увеличение несущей способности изменилось с 8,4 %, 13,3 % и 15 %.

3.3.2. Влияние изменения расстояния между стержнями

Оставшиеся 4 мм диаметра стержней без изменений при уменьшении расстояния между стержнями со 100 мм до 75 мм и с 75 мм до 50 мм, соответствующее увеличение количества стали составляет 2,3% и 4% соответственно. Увеличение несущей способности составляет 4,5% и 8,4% соответственно. Оставшиеся 6 мм диаметра стержней без изменений, при уменьшении расстояния между поперечинами со 100 мм до 75 мм и с 75 мм до 50 мм, соответствующее увеличение количества стали составляет 5,1% и 90,5% соответственно. Увеличение несущей способности составляет 5,3% и 13,3% соответственно. Остальные 8 мм диаметра стержней остаются неизменными, при уменьшении шага поперечины со 100 мм до 75 мм и с 75 мм до 50 мм соответствующее увеличение количества стали составляет 9,1% и 16,8% соответственно. Увеличение несущей способности составляет 7,1% и 15% соответственно. При условии постоянного диаметра арматуры при уменьшении шага поперечной арматуры со 100 мм до 50 мм несущая способность поперечной железобетонной колонны примерно на 4 % выше, чем у железобетонной трубчатой ​​колонны.

Из этого видно, что влияние увеличения несущей способности за счет уменьшения шага стержней более очевидно, чем увеличение диаметра стержня в СКСТП с внутренней поперечной подкрепленной колонной стержней. В , изменения грузоподъемности более очевидны при расстоянии от 75 до 50 мм. Таким образом, при практическом применении конечная несущая способность колонн SCFST может быть улучшена за счет уменьшения внутреннего расстояния между поперечными стержнями, во-первых, при использовании того же количества стали.

Открыть в отдельном окне

Влияние изменения стали на несущую способность.

3.4. Сравнительный анализ поперечной деформации

Поперечная деформация трех сечений всех образцов показана на рис.

Открыть в отдельном окне

Сравнение поперечных деформаций колонн.

Как видно из , из-за ограничивающего эффекта поперечных усиленных стержней поперечная деформация меньше, чем у колонны SCFST; при этом с уменьшением шага подкрепленных стержней поперечная деформация становится меньше. Изменение поперечной деформации, зависящее от диаметра подкрепленного стержня, неочевидно, подкрепленные стержни ограничены основным бетоном в стальной трубе, а эффект ограничения SCFST с внутренней поперечной колонной подкрепленных стержней усиливается. Тенденция изменения поперечной деформации на каждом участке колонны в основном одинакова.

3.5. Сравнение форм разрушения бетона внутри стальной трубы квадратного сечения

Чтобы наблюдать разрушение стенки стальной трубы и бетона, после испытания была отрезана внешняя стальная пластина. Было установлено, что основной формой разрушения бетона вблизи стенки квадратной стальной трубы в образце было дробление (). Для образцов без поперечных ребер жесткости разрушение бетона серьезное. Бетон явно дробится на внешнем барабане внешней стальной плиты; трещины распространились на внутреннюю часть основного бетона, что свидетельствует о повреждении образцов. Но обрушение бетона в квадратной стальной трубе с поперечными ребрами жесткости не очевидно. Обнаружено лишь небольшое количество фрагментов бетона, отваливающихся в месте расположения поперечной арматуры. После удаления бетона на наружной поверхности размер зоны трещин стал меньше, что свидетельствует о надежном соединении стальной трубы и бетона за счет поперечных стальных стержней. Сдерживающий эффект очевиден, и его несущая способность имеет определенную степень улучшения.

Открыть в отдельном окне

Повреждение бетона в квадратных стальных трубах B0 и B4.

Для облегчения расчетов и простоты применения в практической инженерии форма формулы должна быть максимально упрощена. В упрощенной формуле, предложенной в данной статье, в качестве основной расчетной части принята несущая способность бетона при стеснении внутренней поперечной арматурной стали и квадратной стальной трубы, а также рассмотрен коэффициент удержания поперечной арматурной стали и SCFST. . Большое количество исследований показывает, что сдерживающее воздействие СКФСТ на площадь ядра является важным фактором для повышения несущей способности СКСТ, поэтому коэффициент удерживающего действия ξ вводится. Этот коэффициент связан с прочностью стали, площадью поперечного сечения стальной трубы, прочностью бетона, площадью поперечного сечения основного бетона и так далее. Формула расчета ξ показана в (4). Используя единую теорию, основанную на заполненной бетоном стальной трубе, Чжун [8] выдвинул формулу расчета прочности композита на сжатие:

N0=1,212+Bξ+Cξ2fckAsc,

(1)

где

В=0,1759fyk235+0,974,

(2)

C=-0,1038fyk20+0,0309,

(3)

ξ=AS/ACfy/fc,

(4)

ASC=AS+AC.

(5)

В этой статье, в соответствии с расчетной моделью по приведенной выше формуле, осевая несущая способность колонны SCFST с внутренними поперечными подкрепленными стальными стержнями рассчитывается следующим образом:

N0=A1+B1ξ+C1ξ2fcAsc.

(6)

На основании (6) можно рассчитать несущую способность колонны SCFST со стальными стержнями с внутренними поперечными ребрами жесткости, как показано на рис. тест рассчитывают по методу двух регрессий:

N0fcASC=A1+B1ξ+C1ξ2.

(7)

Таблица 6

Сравнение несущей способности между теорией и тестом.

Образец	ξ	Значение испытания N 1 (кН)	Значение расчета N 0 (кН)	Н 0 / N 1
B1	2,020	2177	2204	1. 01
B2	2.040	2230	2220	1.00
B3	2.061	2270	2236	0.99
B4	2.071	2197	2244	1.02
B5	2.127	2310	2287	0. 99
B6	2.170	2400	2320	0.97
B7	2.150	2240	2305	1.03
B8	2.245	2350	2376	1.01
B9	2,317	2440	2429	1,00

Открыть в отдельном окне

Коэффициент регрессии, A

. 1641 = 0,25, В ₁ = 2,185, С ₁ = -0,1987, R ² = 0,96.

Замена формулы (7),

N0=0,25+2,185ξ−0,1987ξ2fcAsc.

(8)

Следует отметить, что в данной работе параметры диапазона анализировались следующим образом.

Отношение ширины к толщине B / t = 33,3‐50, предел текучести стали f _y = 235 МПа, предел прочности бетона на сжатие f _c = 14,3 МПа (марка прочности бетона С30). By ξ = A _s f _y /( A _c f _c ) ≈ 4 t ′ f _y /( bf _c ), диапазон коэффициентов приблизительно равен ξ = 1,3 − 2,3.

Несущая способность образцов, рассчитанная по формуле (8), и несущая способность испытательного образца при сжатии, полученная в результате эксперимента, записываются в .

Из среднего значения N ₀ / N ₁ составляет 1,0, стандартное отклонение N ₀ / N _{1 0 / N 1 0 / OF 1 01641 / OF 1 01641 /. N 0 / N 1 составляет 0,015. Результаты испытаний в основном согласуются с результатами расчетов, которые могут быть использованы в инженерной практике.}

В данной работе исследуется закон изменения способности осевого сжатия колонны SCFST с внутренними поперечными подкрепленными стальными стержнями. Путем сравнения результатов испытаний проанализирована корреляция между несущей способностью колонны и количеством стали, и сделаны следующие выводы:

1. Добавление поперечного армирования улучшает ограничивающее воздействие стены из стальных труб на бетон, эффективно замедляет локальное выпучивание стены из стальных труб наружу и усиливает взаимодействие между стальной трубой и бетоном заполнителя

2. наличие поперечного армирования усиливает эффект кольцевой муфты и увеличивает несущую способность колонны SCFST с внутренними поперечными подкрепленными стальными стержнями на 4,5~15%. При этом деформация каждого поперечного сечения колонны SCFST с внутренними поперечными ребрами стальных стержней уменьшается и распределяется более равномерно по высоте

3. При одинаковом количестве используемой стали несущую способность колонны новой конструкции можно повысить более эффективно за счет уменьшения шага поперечных ребер жесткости, чем за счет увеличения диаметра арматуры

4. При увеличении диаметра стальные стержни одинаковы, несущая способность колонны SCFST с внутренними поперечными подкрепленными стальными стержнями значительно увеличивается с уменьшением шага поперечных стальных стержней; при одинаковом шаге поперечных стальных стержней несущая способность колонны SCFST с внутренними поперечными подкрепленными стальными стержнями незначительно увеличивается с увеличением диаметра

5. На основе единой теории SCFST предложена упрощенная формула для расчета несущей способности колонны SCFST с внутренними поперечными ребрами жесткости

Работа выполнена при поддержке Технологического проекта Строительного управления провинции Шаньдун городского и сельского жилья Китая (номера грантов 2016KY028, 2018-K1-09 и 2018-R3-10) и План поддержки группы научных исследований и инноваций Тайаньского кампуса SDUST, Китай (номер гранта 2019ТД01).

Данные, подтверждающие результаты этого исследования, доступны в статье.

Авторы заявляют об отсутствии конфликта интересов.

Администрирование проекта осуществляла Нан ​​Ли; методологию выполнили Нан Ли и Яджун Си; тест провели Хэ Ли и Гуанси Чжан; формальный анализ выполнили Тао Рен и Синьхао Му; расследование провела Нань Ли; написание (подготовка первоначального проекта) было выполнено Нань Ли; написание (обзор и редактирование) было выполнено Нан Ли. Все авторы прочитали и согласились с опубликованной версией рукописи.

1. Хан Л. Х., Ян Ю. Ф.
Современная технология изготовления стальных труб с бетонным наполнением
. Пресса строительной промышленности Китая; 2004. [Google Scholar]

2. Чжун С. Т.
Высотная бетонная конструкция из стальных труб
. Харбин: Heilongjiang Science and Technology Press; 1997. [Google Scholar]

3. Li X., Yang H., Zhang J., Qian G., Yu H., Cai J. Анализ смещения трамбовки во временной области во время динамического уплотнения на основе автоматического управления.
Покрытия
. 2021;11(9):с. 1092. doi: 10.3390/coatings110

. [CrossRef] [Google Scholar]

4. Xu D., Liu Q., Qin Y., Chen B. Аналитический подход к выявлению трещин в композитных конструкциях из армированного стекловолокном полимера и морского песка на основе рассеяния деформации.
Structural Health Monitoring – международный журнал
. 2020: с. 1475_{0. doi: 10.1177/147500. [CrossRef] [Google Scholar]}

5. Лу Н., Ван Х., Ван К., Лю Ю. Влияние максимальной вероятностной и динамической нагрузки на мосты с короткими и средними пролетами.
Cmes-Компьютерное моделирование в технике и науке
. 2021;127(1):345–360. doi: 10.32604/cmes.2021.013792. [CrossRef] [Google Scholar]

6. Цай С. Х.
Современная бетонная стальная труба (первое издание)
Пресса народных коммуникаций; 2003. [Google Scholar]

7. Хан Л. Х.
Бетон из стальных труб Теория и практика (2-е издание)
Пекин: Научная пресса; 2007. [Google Scholar]

8. Чжун С. Т.
Бетон из стальных труб (третье издание)
Пекин: Издательство Университета Цинхуа; 2003. [Google Scholar]

9. Луо Ю., Чжэн Х., Чжан Х., Лю Ю. Оценка усталостной надежности стареющего предварительно напряженного бетонного моста с учетом стохастической транспортной нагрузки и деградации сопротивления.
Достижения в области проектирования конструкций
. 2021;24(13):3021–3029. doi: 10.1177/136

211017995. [CrossRef] [Google Scholar]

10. Huang H., Huang M., Zhang W., Guo M., Pospisil S. Сейсмические характеристики предварительно поврежденных железобетонных колонн, усиленных с помощью HPFL и BSP, при комбинированных нагрузках.
Структура и проектирование инфраструктуры
. 2020;203:с. 109871. doi: 10.1016/j.engstruct.2019.109871. [CrossRef] [Google Scholar]

11. Zhang W., Tang Z. Численное моделирование отклика интерфейса CFRP-бетон на усталостную нагрузку.
Журнал композитов для строительства
. 2021;25(5):с. 04021043. doi: 10.1061/(ASCE)CC.1943-5614.0001154. [CrossRef] [Google Scholar]

12. Чжан С., Кордестани Х., Масри С. Ф., Ван Дж., Сун Л. Обнаружение изменения системных параметров на основе данных для цепочечной встроенной структуры неопределенностей.
Структурный контроль и мониторинг состояния
. 2021; 28(11) doi: 10.1002/stc.2821. [CrossRef] [Google Scholar]

13. Конг Ч. Х., Мун Т. С. Поведение заполненной бетоном стальной трубчатой ​​балки-колонны под действием комбинированных осевых и боковых сил. Материалы Пятой Тихоокеанской конференции по конструкционной стали; 1998 год; Сеул, Корея. стр. 961–966. [Google Scholar]

14. Уй Б. Прочность стальных коробчатых колонн, заполненных бетоном, с учетом местной потери устойчивости.
Журнал структурной инженерии
. 2000;126(3):341–352. doi: 10.1061/(ASCE)0733-9445(2000)126:3(341). [CrossRef] [Google Scholar]

15. Сусанта К. А. С., Гэ Х., Усами Т. Одноосная зависимость между напряжением и деформацией бетона, ограниченного стальными трубами различной формы.
Инженерные сооружения
. 2001;23(10):1331–1347. doi: 10.1016/S0141-0296(01)00020-7. [CrossRef] [Google Scholar]

16. Лю Д. Л., Го В. М., Юань Дж. Предельная грузоподъемность высокопрочных прямоугольных заполненных бетоном стальных трубчатых колонн полого сечения.
Журнал исследований конструкционной стали
. 2003;59(12):1499–1515. doi: 10.1016/S0143-974X(03)00106-8. [CrossRef] [Google Scholar]

17. Liang Q. Q., Uy B., Liew J. Y. R. Нелинейный анализ заполненных бетоном тонкостенных стальных коробчатых колонн с эффектами локальной потери устойчивости.
Журнал исследований конструкционной стали
. 2006;62(6):581–591. doi: 10.1016/j.jcsr.2005.09.007. [CrossRef] [Google Scholar]

18. Дунду М. Испытания на потерю устойчивости колонн из горячекатаных полых квадратных профилей с бетонным наполнением из низкопрочной и высокопрочной стали.
Инженерные сооружения
. 2016; 127:73–85. doi: 10.1016/j.engstruct.2016.08.039. [CrossRef] [Google Scholar]

19. Dai X. H., Lam D. Влияние формы на поведение стальных трубчатых трубчатых колонн, заполненных бетоном, при осевой нагрузке при повышенной температуре.
Журнал исследований конструкционной стали
. 2012;73:117–127. doi: 10.1016/j.jcsr.2012.02.002. [CrossRef] [Google Scholar]

20. Эвирген Б., Тункан А., Таскин К. Структурное поведение заполненных бетоном стальных трубчатых секций (CFT/CFSt) при осевом сжатии.
Тонкостенные конструкции
. 2014;80:46–56. doi: 10.1016/j.tws.2014.02.022. [CrossRef] [Google Scholar]

21. Эллобеди Э., Янг Б. Конструкция и поведение заполненных бетоном колонн из труб из нержавеющей стали холодного формования.
Инженерные сооружения
. 2006;28(5):716–728. doi: 10.1016/j.engstruct.2005.09.023. [CrossRef] [Google Scholar]

22. Раед А., Ахмад Х. С., Хунаити Ю. М. Экспериментальные исследования поведения заполненных бетоном стальных труб, содержащих резиновую крошку.
Журнал исследований конструкционной стали
. 2016;122:251–260. doi: 10.1016/j.jcsr.2016.03.022. [CrossRef] [Google Scholar]

23. Альфараби М. С., Галал М. А. М., Мохаммед А. А. О. Поведение круглых стоек из нержавеющей стали, внутренне усиленных продольными стержнями из углеродистой стали.
Инженерные сооружения
. 2019;199:с. 109617. doi: 10.1016/j.engstruct.2019.109617. [CrossRef] [Google Scholar]

24. Fang Y. Влияние элементов жесткости на внецентренное сжатие квадратных стальных трубчатых колонн, заполненных бетоном.
Тонкостенные конструкции
. 2019;135:196–209. doi: 10.1016/j.tws.2018.11.015. [CrossRef] [Google Scholar]

25. Альребех С. К. Прочностные характеристики коротких железобетонных трубчатых колонн с внешним и внутренним усилением при осевом сжатии.
Структура
. 2019;20:702–716. doi: 10.1016/j.istruc.2019.06.015. [CrossRef] [Google Scholar]

26. Li G. C., Zhan Z. C., Yang Z. J., Fang C., Yang Y. Поведение заполненных бетоном квадратных стальных трубчатых колонн, усиленных двутавровым профилем из углепластика, при двухосном изгибе.
Журнал исследований конструкционной стали
. 2020;169:с. 106065. doi: 10.1016/j.jcsr.2020.106065. [CrossRef] [Google Scholar]

27. Алатшан Ф., Осман С. А., Хамид Р., Машири Ф. Стальные трубы, заполненные бетоном с жесткостью: систематический обзор.
Тонкостенные конструкции
. 2020;148:с. 106590. doi: 10.1016/j.tws.2019.106590. [CrossRef] [Google Scholar]

28. Zhu W. Q., Mo Z. P., Liu Y. J., Cui Y. Поведение при растяжении и механизм передачи нагрузки соединений внешней мембраны из заполненных бетоном квадратных стальных труб, усиленных PBL.
Инженерные сооружения
. 2021;231:с. 111780. doi: 10.1016/j.engstruct.2020.111780. [CrossRef] [Google Scholar]

29. Li N., Wang L., Xi Y., et al. Экспериментальные исследования прочности на осевое сжатие стальной трубы квадратного сечения, заполненной бетоном, усиленной внутренними поперечными ребрами жесткости.
Функциональные материалы
. 2017;24(3):005–433. doi: 10.15407/fm24.03.427. [CrossRef] [Google Scholar]

---

Статьи из Scanning предоставлены здесь с любезного разрешения Hindawi Ltd. и John Wiley and Sons, Inc.

---

RoofDek — Стальной кровельный настил

Спецификация продукта

Крыша D32S

Спецификация структурного профиля

RoofDek D32S является частью линейки профилей для неглубоких террас, которые позволяют проектировщикам найти баланс между эффективностью, эстетикой и конструкционными характеристиками.

Профиль	Материал	Толщина и отделка (мм)	Вес (кг/м 2 )	Максимальная нагрузка/пролет (мм)	Максимальный двойной пролет нагрузки/пролета (мм)	Минимальная собственная кривая (м)	Минимальная заводская кривизна (мм)	Консоль (мм)
Д32С	Сталь	0,70 Внутренняя облицовка и гальватит	6,67	1650*	1800	40	—	408
	Сталь	0,90 Внутренняя облицовка и гальватит	8,58	1875*	2300	45	—	485
	Сталь	1. 20 Внутренняя облицовка и гальватит	11,46	2100*	2800	50	—	526



Примечания
1. Когда RoofDek поставляется с предварительно обработанной сталью Colorcoat HPS200 Ultra®, приведенные выше таблицы допустимых нагрузок не применяются. Пожалуйста, свяжитесь с нашей технической командой для получения таблиц диапазона нагрузки в этом случае.
2. Расчеты в соответствии с Еврокодом, однако требуется проверка креплений.
3. Таблица нагрузок основана на опоре настила на мин. 100 мм. стальная балка полка.
4. Пролеты нагрузки рассчитаны по Еврокоду 3 и 9.

Если у вас есть какие-либо вопросы или для получения дополнительной информации, нажмите здесь, чтобы связаться с нами.



Загрузить объекты BIM

BIM: так, как вы хотите

Профилировщик ДНК был разработан, чтобы вы могли получить доступ к информации о продуктах Tata Steel (3D-параметрические объекты и данные) так, как вы хотите, когда хотите , с желаемым уровнем детализации и в нужном формате.

Название продукта	Звено
RoofDek D32 0,70 мм сталь	Анализатор ДНК BIM
RoofDek D32 0,90 мм алюминий	Анализатор ДНК BIM
RoofDek D32 0,90 мм сталь	Анализатор ДНК BIM
RoofDek D32 1,20 мм, алюминий	Анализатор ДНК BIM
RoofDek D32 1,20 мм сталь	Анализатор ДНК BIM

В дополнение к нашему профилировщику ДНК вы можете получить доступ к нашим материалам BIM на BIMobject.com

Название продукта	Звено
RoofDek D100 (глубокий настил)	Объект BIM





Если у вас есть какие-либо вопросы или для получения дополнительной информации, нажмите здесь, чтобы связаться с нами.

Быстрый переключатель RoofDek

Возрастающая сложность проектов настила крыш делает любое программное обеспечение, направленное на облегчение процесса, очень желанным.

Для этого компания Tata Steel представила инструмент быстрого выбора RoofDek, веб-инструмент для структурного анализа. Это позволяет пользователю быстро выбрать наиболее подходящую колоду для приложения и структурных требований с помощью ПК или планшета, включая iPad.

Программное обеспечение предоставляет оптимизированную спецификацию RoofDek, а также позволяет пользователю выбрать альтернативный профиль RoofDek. Страница быстрого выбора RoofDek содержит в качестве примера предварительно заполненные значения пролета и нагрузки, но пользователи могут затем изменить их в соответствии со своими требованиями, чтобы найти правильный профиль настила для данного проекта. Все расчеты выполняются в соответствии с Еврокодом 3 на одном экране и могут быть распечатаны в виде отчета о проекте.

Быстрый селектор RoofDek дополняет набор программного обеспечения Tata Steel для настила крыш, который включает программное обеспечение для анализа RoofDek.

​​​​​​Если у вас есть какие-либо вопросы или для получения дополнительной информации, нажмите здесь, чтобы связаться с нами.

Таблицы пролетов нагрузки

Таблицы пролетов нагрузки Еврокода и свойства сечения.

Для получения дополнительной информации о параметрах грузового пролета RoofDek загрузите приведенную ниже брошюру.

Программное обеспечение для анализа RoofDek на базе Tekla Tedds

Наше программное обеспечение для анализа RoofDek было создано в сотрудничестве с ведущим разработчиком программного обеспечения Trimble с использованием их широко распространенного программного обеспечения для расчета конструкций Tekla Tedds в качестве платформы для программного обеспечения для анализа настила.

Это программное обеспечение дополняет и расширяет наш инструмент быстрого выбора RoofDek, позволяя пользователям проводить полный анализ палубы.

Он также полностью удовлетворяет требованиям Еврокода 3 «Проектирование стальных конструкций» и Еврокода 9 «Проектирование алюминиевых конструкций».

Пользователи могут ввести до четырех пролетов, два из которых могут быть консольными. Удлиненные торцевые нахлесты могут быть включены в качестве внутренних опор. Толщина настила может варьироваться с каждой стороны удлиненных торцевых нахлестов.

​​​​​​Если у вас есть какие-либо вопросы или для получения дополнительной информации, нажмите здесь, чтобы связаться с нами.

Поддержка проектирования

У нас есть дружественная служба технической поддержки, которая бесплатно доступна для всех архитекторов, инженеров и подрядчиков, чтобы помочь со всеми аспектами проектирования RoofDek и лайнера. Мы предлагаем следующие услуги:

Спецификация — Наша команда RoofDek может предоставить комплексную спецификацию. Помощь в создании спецификаций NBS для RoofDek и лотков может быть предоставлена, чтобы убедиться, что правильный настил или лоток указан для правильного применения.

Проектные расчеты и расчет диафрагмы — В помощь разработчику спецификации команда может предоставить расчеты расчетов для временных, стационарных, ветровых и снежных заносов и, при необходимости, расчеты конструкции диафрагмы.

Звукопоглощение и снижение — Перфорированный настил RoofDek обеспечивает отличные характеристики звукопоглощения, наша техническая команда может предоставить детали систем, протестированных как на поглощение, так и на уменьшение. Мы также предлагаем ориентировочные акустические расчеты для различных наращиваний.

Безопасность крыши — Наш технический отдел может предоставить подробную информацию о нехрупкости самой крыши RoofDek и об использовании систем предотвращения падения и защиты от падения на крышах RoofDek.

Внутренние семинары по повышению квалификации — Эти бесплатные семинары, предназначенные в первую очередь для инженеров и архитекторов, длятся около 50 минут и заканчиваются сессией вопросов и ответов и проводятся нашими опытными региональными командами.

Темы включают:

• Несущий настил крыши в строительстве
• Композитный настил пола в строительстве
• Устойчивые решения по восстановлению стальной облицовки
• Экскурсия по заводу по производству изоляционных панелей

Чтобы запросить семинар по повышению квалификации, нажмите здесь.

​​​​​​Если у вас есть какие-либо вопросы или для получения дополнительной информации, нажмите здесь, чтобы связаться с нами.

Загрузки

Выберите из нижеприведенных загрузок

Запись на CPD

Мы предлагаем целый ряд очных и онлайновых CPD для инженеров и архитекторов

Эти бесплатные семинары можно забронировать в любое время с 9:00 до 17:00. Все наши онлайн-вебинары можно проводить через Skype для бизнеса и Teams, но мы можем рассмотреть и другие платформы, если это не подходит для вашей практики.

Ниже перечислены имеющиеся у нас CPD — Закажите сегодня

• Декарбонизация конструкций из полых профилей
• Основы конструкционных полых секций
• Сварные соединения в стальных трубчатых конструкциях — Еврокод 3, часть 1-8
• Полые секции, заполненные бетоном — Композитная конструкция — Еврокод 4
• Композитный настил пола в строительстве
• Структурная крыша в строительстве
• Спецификация систем с металлическими оболочками в соответствии со строительными нормами ADB2 и значение крупномасштабных системных испытаний
• Климатическая проблема RIBA 2030: вклад решений стальных ограждающих конструкций
• Готовые стальные системы со стоячим фальцем для облицовки крыш и стен

Правила

• CDM 2015 и их влияние на технические характеристики стальных ограждающих конструкций.
• Системы стальных ограждающих конструкций для нежилых зданий
• Сталь для облицовки крыш и стен

Запишитесь на CPD сегодня

Спецификация NBS

Крыша D35

Спецификация структурного профиля

RoofDek D35 является частью линейки профилей для неглубоких террас, которые позволяют проектировщикам найти баланс между эффективностью, эстетикой и конструкционными характеристиками.

Профиль	Материал	Толщина и отделка (мм)	Вес (кг/м 2 )	Максимальная нагрузка/пролет (мм)	Максимальный двойной пролет нагрузки/пролета (мм)	Минимальная собственная кривая (м)	Минимальная заводская кривизна (мм)	Консоль (мм)
Д35	Сталь	0,70 Внутренняя облицовка и гальватит	7,08	1803	2519	40	400	470
	Сталь	0,90 Внутренняя облицовка и гальватит	9. 11	2114	2835	50	400	529
	Сталь	1.20 Внутренняя облицовка и гальватит	12.16	2404	3224	60	—	601
	Алюминий	0,90 Штукатурка	3,16	1311	1960	40	400	378
	Алюминий	1,20 Мельница	4,21	1525	2267	50	—	423

Примечания
1. Когда RoofDek поставляется с предварительно обработанной сталью Colorcoat HPS200 Ultra®, приведенные выше таблицы допустимых нагрузок не применяются. Пожалуйста, свяжитесь с нашей технической командой для получения таблиц диапазона нагрузки в этом случае.
2. Расчеты в соответствии с Еврокодом, однако требуется проверка креплений.
3. Таблица нагрузок основана на опоре настила на мин. 100 мм. стальная балка полка.
4. Пролеты нагрузки рассчитаны по Еврокоду 3 и 9.

​​​​​​Если у вас есть какие-либо вопросы или для получения дополнительной информации, нажмите здесь, чтобы связаться с нами.

Загрузить объекты BIM

BIM: так, как вы хотите

Профилировщик ДНК был разработан, чтобы вы могли получить доступ к информации о продуктах Tata Steel (3D-параметрические объекты и данные) так, как вы хотите, когда хотите , с желаемым уровнем детализации и в нужном формате.

Название продукта	Звено
RoofDek D35 0,70 мм сталь	Анализатор ДНК BIM
RoofDek D35 0,90 мм, алюминий	Анализатор ДНК BIM
RoofDek D35 0,90 мм сталь	Анализатор ДНК BIM
RoofDek D35 1,20 мм, алюминий	Анализатор ДНК BIM
RoofDek D35 1,20 мм сталь	Анализатор ДНК BIM

В дополнение к нашему профилировщику ДНК вы можете получить доступ к нашим материалам BIM на BIMobject.com

Название продукта	Звено
RoofDek D35 (глубокий настил)	Объект BIM

​​​​​ ​​​​​​​​​​​​



Если у вас есть какие-либо вопросы или для получения дополнительной информации, нажмите здесь, чтобы связаться с нами.

Средство быстрого выбора RoofDek

Растущая сложность проектов настила крыш делает любое программное обеспечение, направленное на облегчение процесса, весьма востребованным.

Для этого компания Tata Steel представила инструмент быстрого выбора RoofDek, веб-инструмент для структурного анализа. Это позволяет пользователю быстро выбрать наиболее подходящую колоду для приложения и структурных требований с помощью ПК или планшета, включая iPad.

Программное обеспечение предоставляет оптимизированную спецификацию RoofDek, а также позволяет пользователю выбрать альтернативный профиль RoofDek. Страница быстрого выбора RoofDek содержит в качестве примера предварительно заполненные значения пролета и нагрузки, но пользователи могут затем изменить их в соответствии со своими требованиями, чтобы найти правильный профиль настила для данного проекта. Все расчеты выполняются в соответствии с Еврокодом 3 на одном экране и могут быть распечатаны в виде отчета о проекте.

Быстрый селектор RoofDek дополняет набор программного обеспечения Tata Steel для настила крыш, который включает программное обеспечение для анализа RoofDek.

​​​​​​Если у вас есть какие-либо вопросы или для получения дополнительной информации, нажмите здесь, чтобы связаться с нами.

Таблицы пролетов нагрузки

Таблицы пролетов нагрузки Еврокода и свойства сечения.

Для получения дополнительной информации о параметрах грузового пролета RoofDek загрузите приведенную ниже брошюру.

Программное обеспечение для анализа RoofDek на базе Tekla Tedds

Наше программное обеспечение для анализа RoofDek было создано в сотрудничестве с ведущим разработчиком программного обеспечения Trimble с использованием их широко распространенного программного обеспечения для расчета конструкций Tekla Tedds в качестве платформы для программного обеспечения для анализа настила.

Это программное обеспечение дополняет и расширяет наш инструмент быстрого выбора RoofDek, позволяя пользователям проводить полный анализ палубы.

Он также полностью удовлетворяет требованиям Еврокода 3 «Проектирование стальных конструкций» и Еврокода 9 «Проектирование алюминиевых конструкций».

Пользователи могут ввести до четырех пролетов, два из которых могут быть консольными. Удлиненные торцевые нахлесты могут быть включены в качестве внутренних опор. Толщина настила может варьироваться с каждой стороны удлиненных торцевых нахлестов.

​​​​​​Если у вас есть какие-либо вопросы или для получения дополнительной информации, нажмите здесь, чтобы связаться с нами.

Поддержка проектирования

У нас есть дружественная служба технической поддержки, которая бесплатно доступна для всех архитекторов, инженеров и подрядчиков, чтобы помочь со всеми аспектами проектирования RoofDek и лайнера. Мы предлагаем следующие услуги:

Спецификация — Наша команда RoofDek может предоставить комплексную спецификацию. Помощь в создании спецификаций NBS для RoofDek и лотков может быть предоставлена, чтобы убедиться, что правильный настил или лоток указан для правильного применения.

Проектные расчеты и расчет диафрагмы — В помощь разработчику спецификации команда может предоставить расчеты расчетов для временных, стационарных, ветровых и снежных заносов и, при необходимости, расчеты конструкции диафрагмы.

Звукопоглощение и снижение — Перфорированный настил RoofDek обеспечивает отличные характеристики звукопоглощения, наша техническая команда может предоставить детали систем, протестированных как на поглощение, так и на уменьшение. Мы также предлагаем ориентировочные акустические расчеты для различных наращиваний.

Безопасность крыши — Наш технический отдел может предоставить подробную информацию о нехрупкости самой крыши RoofDek и об использовании систем предотвращения падения и защиты от падения на крышах RoofDek.

Внутренние семинары по повышению квалификации — Эти бесплатные семинары, предназначенные в первую очередь для инженеров и архитекторов, длятся около 50 минут и заканчиваются сессией вопросов и ответов и проводятся нашими опытными региональными командами.

Темы включают:

• Несущий настил крыши в строительстве
• Композитный настил пола в строительстве
• Устойчивые решения по восстановлению стальной облицовки
• Экскурсия по заводу по производству изоляционных панелей

Чтобы запросить семинар по повышению квалификации, нажмите здесь.

​​​​​​Если у вас есть какие-либо вопросы или для получения дополнительной информации, нажмите здесь, чтобы связаться с нами.

Загрузки

Выберите из нижеприведенных загрузок

Запись на CPD

Мы предлагаем целый ряд очных и онлайновых CPD для инженеров и архитекторов

Эти бесплатные семинары можно забронировать в любое время с 9:00 до 17:00. Все наши онлайн-вебинары можно проводить через Skype для бизнеса и Teams, но мы можем рассмотреть и другие платформы, если это не подходит для вашей практики.

Ниже перечислены имеющиеся у нас CPD — Закажите сегодня

• Декарбонизация конструкций из полых профилей
• Основы конструкционных полых секций
• Сварные соединения в стальных трубчатых конструкциях — Еврокод 3, часть 1-8
• Полые секции, заполненные бетоном — Композитная конструкция — Еврокод 4
• Композитный настил пола в строительстве
• Структурная крыша в строительстве
• Спецификация систем с металлическими оболочками в соответствии со строительными нормами ADB2 и значение крупномасштабных системных испытаний
• Климатическая проблема RIBA 2030: вклад решений стальных ограждающих конструкций
• Готовые стальные системы со стоячим фальцем для облицовки крыш и стен

Правила

• CDM 2015 и их влияние на технические характеристики стальных ограждающих конструкций.
• Системы стальных ограждающих конструкций для нежилых зданий
• Сталь для облицовки крыш и стен

Запишитесь на CPD сегодня

Спецификация NBS

Крыша D46

Спецификация структурного профиля

RoofDek D46 является частью линейки профилей для неглубоких террас, которые позволяют проектировщикам найти баланс между эффективностью, эстетикой и конструкционными характеристиками.

Профиль	Материал	Толщина и отделка (мм)	Вес (кг/м 2 )	Максимальная нагрузка/пролет (мм)	Максимальный двойной пролет нагрузки/пролета (мм)	Минимальная собственная кривая (м)	Минимальная заводская кривизна (мм)	Консоль (мм)
Д46	Сталь	0,70 Внутренняя облицовка и гальватит	7,20	2433	3120	55	400	608
	Сталь	0,90 Внутренняя облицовка и гальватит	9,26	2708	3631	65	400	677
	Сталь	1. 20 Внутренняя облицовка и гальватит	12,37	2994	4015	75	—	749
	Алюминий	0,90 Штукатурка	3,21	1762	2501	55	400	466
	Алюминий	1,20 Мельница	4,28	2051	2761	65	—	515

Примечания
1. Когда RoofDek поставляется с предварительно обработанной сталью Colorcoat HPS200 Ultra®, приведенные выше таблицы допустимых нагрузок не применяются. Пожалуйста, свяжитесь с нашей технической командой для получения таблиц диапазона нагрузки в этом случае.
2. Расчеты в соответствии с Еврокодом, однако требуется проверка креплений.
3. Таблица нагрузок основана на опоре настила на мин. 100 мм. стальная балка полка.
4. Пролеты нагрузки рассчитаны по Еврокоду 3 и 9.

​​​​​​Если у вас есть какие-либо вопросы или для получения дополнительной информации, нажмите здесь, чтобы связаться с нами.

Загрузить объекты BIM

BIM: так, как вы хотите

Профилировщик ДНК был разработан, чтобы вы могли получить доступ к информации о продуктах Tata Steel (3D-параметрические объекты и данные) так, как вы хотите, когда хотите , с желаемым уровнем детализации и в нужном формате.

Название продукта	Звено
RoofDek D46 0,70 мм сталь	Анализатор ДНК BIM
RoofDek D46 0,70 мм сталь — Colorcoat	Анализатор ДНК BIM
RoofDek D46 0,70 мм сталь перфорированная	Анализатор ДНК BIM
RoofDek D46 0,70 мм сталь перфорированная — Colorcoat	Анализатор ДНК BIM
RoofDek D46 0,90 мм алюминий	Анализатор ДНК BIM
RoofDek D46 0,90 мм Алюминий перфорированный	Анализатор ДНК BIM
RoofDek D46 0,90 мм сталь	Анализатор ДНК BIM
RoofDek D46 0,90 мм сталь перфорированная	Анализатор ДНК BIM
RoofDek D46 1,20 мм, алюминий	Анализатор ДНК BIM
RoofDek D46 1,20 мм Алюминиевый перфорированный	Анализатор ДНК BIM
RoofDek D46 1,20 мм сталь	Анализатор ДНК BIM
RoofDek D46 1,20 мм сталь перфорированная	Анализатор ДНК BIM

В дополнение к нашему профилировщику ДНК вы можете получить доступ к нашим материалам BIM на BIMobject.com

Название продукта	Звено
Крыша D46	БИМ Объект

​​​​​ ​​​​​​​​​​​​



Если у вас есть какие-либо вопросы или для получения дополнительной информации, нажмите здесь, чтобы связаться с нами.

Средство быстрого выбора RoofDek

Растущая сложность проектов настила крыш делает любое программное обеспечение, направленное на облегчение процесса, весьма востребованным.

Для этого компания Tata Steel представила инструмент быстрого выбора RoofDek, веб-инструмент для структурного анализа. Это позволяет пользователю быстро выбрать наиболее подходящую колоду для приложения и структурных требований с помощью ПК или планшета, включая iPad.

Программное обеспечение предоставляет оптимизированную спецификацию RoofDek, а также позволяет пользователю выбрать альтернативный профиль RoofDek. Страница быстрого выбора RoofDek содержит в качестве примера предварительно заполненные значения пролета и нагрузки, но пользователи могут затем изменить их в соответствии со своими требованиями, чтобы найти правильный профиль настила для данного проекта. Все расчеты выполняются в соответствии с Еврокодом 3 на одном экране и могут быть распечатаны в виде отчета о проекте.

Быстрый селектор RoofDek дополняет набор программного обеспечения Tata Steel для настила крыш, который включает программное обеспечение для анализа RoofDek.

​​​​​Если у вас есть какие-либо вопросы или для получения дополнительной информации, нажмите здесь, чтобы связаться с нами.

Таблицы пролетов нагрузки

Таблицы пролетов нагрузки Еврокода и свойства сечения.

Для получения дополнительной информации о параметрах грузового пролета RoofDek загрузите приведенную ниже брошюру.

Программное обеспечение для анализа RoofDek на базе Tekla Tedds

Наше программное обеспечение для анализа RoofDek было создано в сотрудничестве с ведущим разработчиком программного обеспечения Trimble с использованием их широко распространенного программного обеспечения для расчета конструкций Tekla Tedds в качестве платформы для программного обеспечения для анализа настила.

Это программное обеспечение дополняет и расширяет наш инструмент быстрого выбора RoofDek, позволяя пользователям проводить полный анализ палубы.

Он также полностью удовлетворяет требованиям Еврокода 3 «Проектирование стальных конструкций» и Еврокода 9 «Проектирование алюминиевых конструкций».

Пользователи могут ввести до четырех пролетов, два из которых могут быть консольными. Удлиненные торцевые нахлесты могут быть включены в качестве внутренних опор. Толщина настила может варьироваться с каждой стороны удлиненных торцевых нахлестов.

​​​​​Если у вас есть какие-либо вопросы или для получения дополнительной информации, нажмите здесь, чтобы связаться с нами.

Поддержка проектирования

У нас есть дружественная служба технической поддержки, которая бесплатно доступна для всех архитекторов, инженеров и подрядчиков, чтобы помочь со всеми аспектами проектирования RoofDek и лайнера. Мы предлагаем следующие услуги:

Спецификация — Наша команда RoofDek может предоставить комплексную спецификацию. Помощь в создании спецификаций NBS для RoofDek и лотков может быть предоставлена, чтобы убедиться, что правильный настил или лоток указан для правильного применения.

Проектные расчеты и проектирование диафрагмы — В помощь разработчику спецификации команда может предоставить расчеты конструкции для динамических, постоянных, ветровых и снежных заносов и, при необходимости, расчеты конструкции диафрагмы.

Звукопоглощение и снижение — Перфорированный настил RoofDek обеспечивает отличные характеристики звукопоглощения, наша техническая команда может предоставить детали систем, протестированных как на поглощение, так и на уменьшение. Мы также предлагаем ориентировочные акустические расчеты для различных наращиваний.

Безопасность крыши — Наш технический отдел может предоставить подробную информацию о нехрупкости самой крыши RoofDek и об использовании систем предотвращения и удержания падения на крышах RoofDek.

Внутренние семинары по повышению квалификации — Эти бесплатные семинары, предназначенные в первую очередь для инженеров и архитекторов, длятся около 50 минут и заканчиваются сессией вопросов и ответов и проводятся нашими опытными региональными командами.

Темы включают:

• Несущий настил крыши в строительстве
• Композитный настил пола в строительстве
• Устойчивые решения по восстановлению стальной облицовки
• Экскурсия по производству изоляционных панелей

Чтобы запросить семинар по повышению квалификации, нажмите здесь.

​​​​​​Если у вас есть какие-либо вопросы или для получения дополнительной информации, нажмите здесь, чтобы связаться с нами.

Загрузки

Выберите из нижеприведенных загрузок

Запись на курсы повышения квалификации

Мы предлагаем целый ряд курсов повышения квалификации, предназначенных для инженеров и архитекторов, а также в режиме онлайн.

Эти бесплатные семинары можно забронировать в любое время с 9:00 до 17:00. Все наши онлайн-вебинары можно проводить через Skype для бизнеса и Teams, но мы можем рассмотреть и другие платформы, если это не подходит для вашей практики.

Ниже перечислены имеющиеся у нас CPD — Закажите сегодня

• Декарбонизация конструкций из полых профилей
• Основы конструкционных полых секций
• Сварные соединения в стальных трубчатых конструкциях — Еврокод 3, часть 1-8
• Полые секции, заполненные бетоном — Композитная конструкция — Еврокод 4
• Композитный настил пола в строительстве
• Структурная крыша в строительстве
• Спецификация систем с металлическими оболочками в соответствии со строительными нормами ADB2 и значение крупномасштабных системных испытаний
• Климатическая проблема RIBA 2030: вклад решений стальных ограждающих конструкций
• Готовые стальные системы со стоячим фальцем для облицовки крыш и стен

Правила

• CDM 2015 и их влияние на технические характеристики стальных ограждающих конструкций.
• Системы стальных ограждающих конструкций для нежилых зданий
• Сталь для облицовки крыш и стен

Запишитесь на CPD сегодня

Спецификация NBS

Крыша D60

Спецификация структурного профиля



RoofDek D60 входит в линейку профилей для неглубоких террас, которые позволяют проектировщикам найти баланс между эффективностью, эстетикой и конструкционными характеристиками.

Профиль	Материал	Толщина и отделка (мм)	Вес (кг/м 2 )	Максимальная нагрузка/пролет (мм)	Максимальный двойной пролет нагрузки/пролета (мм)	Минимальная собственная кривая (м)	Минимальная заводская кривизна (мм)	Консоль (мм)
Д60	Сталь	0,70 Внутренняя облицовка и гальватит	8,34	3022	3772	70	—	756
	Сталь	0,90 Внутренняя облицовка и гальватит	10,73	3348	4489	80	—	837
	Сталь	1. 20 Внутренняя облицовка и гальватит	14,32	3672	4923	85	—	918
	Алюминий	0,90 Штукатурка	3,72	2300	3060	70	—	575
	Алюминий	1,20 Мельница	4,96	2542	3408	80	—	635

Примечания
1. Когда RoofDek поставляется с предварительно обработанной сталью Colorcoat HPS200 Ultra®, приведенные выше таблицы допустимых нагрузок не применяются. Пожалуйста, свяжитесь с нашей технической командой для получения таблиц диапазона нагрузки в этом случае.
2. Расчеты в соответствии с Еврокодом, однако требуется проверка креплений.
3. Таблица нагрузок основана на опоре настила на мин. 100 мм. стальная балка полка.
4. Пролеты нагрузки рассчитаны по Еврокоду 3 и 9.

​​​​​​Если у вас есть какие-либо вопросы или для получения дополнительной информации, нажмите здесь, чтобы связаться с нами.

Загрузить объекты BIM

BIM: так, как вы хотите

Профилировщик ДНК был разработан, чтобы вы могли получить доступ к информации о продуктах Tata Steel (3D-параметрические объекты и данные) так, как вы хотите, когда хотите , с желаемым уровнем детализации и в нужном формате.

Название продукта	Звено
RoofDek D60 0,70 мм сталь	Анализатор ДНК BIM
RoofDek D60 0,70 мм, сталь — Colorcoat	Анализатор ДНК BIM
RoofDek D60 0,70 мм сталь перфорированная	Анализатор ДНК BIM
RoofDek D60 0,70 мм сталь перфорированная — Colorcoat	Анализатор ДНК BIM
RoofDek D60 0,90 мм, алюминий	Анализатор ДНК BIM
RoofDek D60 0,90 мм Алюминий перфорированный	Анализатор ДНК BIM
RoofDek D60 0,90 мм сталь	Анализатор ДНК BIM
RoofDek D60 0,90 мм сталь перфорированная	Анализатор ДНК BIM
RoofDek D60 1,20 мм, алюминий	Анализатор ДНК BIM
RoofDek D60 1,20 мм Алюминиевый перфорированный	Анализатор ДНК BIM
RoofDek D60 1,20 мм сталь	Анализатор ДНК BIM
RoofDek D60 1,20 мм сталь перфорированная	Анализатор ДНК BIM

В дополнение к нашему профилировщику ДНК вы можете получить доступ к нашим материалам BIM на BIMobject.com

Название продукта	Звено
RoofDek D60 (неглубокий настил)	Объект BIM

​​​​​ ​​​​​​​​​​​​



Если у вас есть какие-либо вопросы или для получения дополнительной информации, нажмите здесь, чтобы связаться с нами.

Средство быстрого выбора RoofDek

Растущая сложность проектов настила крыш делает любое программное обеспечение, направленное на облегчение процесса, весьма востребованным.

Для этого компания Tata Steel представила инструмент быстрого выбора RoofDek, веб-инструмент для структурного анализа. Это позволяет пользователю быстро выбрать наиболее подходящую колоду для приложения и структурных требований с помощью ПК или планшета, включая iPad.

Программное обеспечение предоставляет оптимизированную спецификацию RoofDek, а также позволяет пользователю выбрать альтернативный профиль RoofDek. Страница быстрого выбора RoofDek содержит в качестве примера предварительно заполненные значения пролета и нагрузки, но пользователи могут затем изменить их в соответствии со своими требованиями, чтобы найти правильный профиль настила для данного проекта. Все расчеты выполняются в соответствии с Еврокодом 3 на одном экране и могут быть распечатаны в виде отчета о проекте.

Быстрый селектор RoofDek дополняет набор программного обеспечения Tata Steel для настила крыш, который включает программное обеспечение для анализа RoofDek.

​​​​​Если у вас есть какие-либо вопросы или для получения дополнительной информации, нажмите здесь, чтобы связаться с нами.

Таблицы пролетов нагрузки

Таблицы пролетов нагрузки Еврокода и свойства сечения.

Для получения дополнительной информации о параметрах грузового пролета RoofDek загрузите приведенную ниже брошюру.

Программное обеспечение для анализа RoofDek на базе Tekla Tedds

Наше программное обеспечение для анализа RoofDek было создано в сотрудничестве с ведущим разработчиком программного обеспечения Trimble с использованием их широко распространенного программного обеспечения для расчета конструкций Tekla Tedds в качестве платформы для программного обеспечения для анализа настила.

Это программное обеспечение дополняет и расширяет наш инструмент быстрого выбора RoofDek, позволяя пользователям проводить полный анализ палубы.

Он также полностью удовлетворяет требованиям Еврокода 3 «Проектирование стальных конструкций» и Еврокода 9 «Проектирование алюминиевых конструкций».

Пользователи могут ввести до четырех пролетов, два из которых могут быть консольными. Удлиненные торцевые нахлесты могут быть включены в качестве внутренних опор. Толщина настила может варьироваться с каждой стороны удлиненных торцевых нахлестов.

​​​​​Если у вас есть какие-либо вопросы или для получения дополнительной информации, нажмите здесь, чтобы связаться с нами.

Поддержка проектирования

У нас есть дружественная служба технической поддержки, которая бесплатно доступна для всех архитекторов, инженеров и подрядчиков, чтобы помочь со всеми аспектами проектирования RoofDek и лайнера. Мы предлагаем следующие услуги:

Спецификация — Наша команда RoofDek может предоставить комплексную спецификацию. Помощь в создании спецификаций NBS для RoofDek и лотков может быть предоставлена, чтобы убедиться, что правильный настил или лоток указан для правильного применения.

Проектные расчеты и проектирование диафрагмы — В помощь разработчику спецификации команда может предоставить расчеты конструкции для динамических, постоянных, ветровых и снежных заносов и, при необходимости, расчеты конструкции диафрагмы.

Звукопоглощение и снижение — Перфорированный настил RoofDek обеспечивает отличные характеристики звукопоглощения, наша техническая команда может предоставить детали систем, протестированных как на поглощение, так и на уменьшение. Мы также предлагаем ориентировочные акустические расчеты для различных наращиваний.

Безопасность крыши — Наш технический отдел может предоставить подробную информацию о нехрупкости самой крыши RoofDek и об использовании систем предотвращения и удержания падения на крышах RoofDek.

Внутренние семинары по повышению квалификации — Эти бесплатные семинары, предназначенные в первую очередь для инженеров и архитекторов, длятся около 50 минут и заканчиваются сессией вопросов и ответов и проводятся нашими опытными региональными командами.

Темы включают:

• Несущий настил крыши в строительстве
• Композитный настил пола в строительстве
• Устойчивые решения по восстановлению стальной облицовки
• Экскурсия по производству изоляционных панелей

Чтобы запросить семинар по повышению квалификации, нажмите здесь.

​​​​​​Если у вас есть какие-либо вопросы или для получения дополнительной информации, нажмите здесь, чтобы связаться с нами.

Загрузки

Выберите из нижеприведенных загрузок

Запись на курсы повышения квалификации

Мы предлагаем целый ряд курсов повышения квалификации, предназначенных для инженеров и архитекторов, а также в режиме онлайн.

Эти бесплатные семинары можно забронировать в любое время с 9:00 до 17:00. Все наши онлайн-вебинары можно проводить через Skype для бизнеса и Teams, но мы можем рассмотреть и другие платформы, если это не подходит для вашей практики.

Ниже перечислены имеющиеся у нас CPD — Закажите сегодня

• Декарбонизация конструкций из полых профилей
• Основы конструкционных полых секций
• Сварные соединения в стальных трубчатых конструкциях — Еврокод 3, часть 1-8
• Полые секции, заполненные бетоном — Композитная конструкция — Еврокод 4
• Композитный настил пола в строительстве
• Структурная крыша в строительстве
• Спецификация систем с металлическими оболочками в соответствии со строительными нормами ADB2 и значение крупномасштабных системных испытаний
• Климатическая проблема RIBA 2030: вклад решений стальных ограждающих конструкций
• Готовые стальные системы со стоячим фальцем для облицовки крыш и стен

Правила

• CDM 2015 и их влияние на технические характеристики стальных ограждающих конструкций.
• Системы стальных ограждающих конструкций для нежилых зданий
• Сталь для облицовки крыш и стен

Запишитесь на CPD сегодня

Спецификация NBS

Крыша D100

Спецификация структурного профиля

RoofDek D100 является частью нашей линейки профилей для глубоких настилов, которые обладают исключительной прочностью и широкими пролетами, обеспечивая прочную конструкционную платформу для всех типов кровли. Они идеально подходят для зданий с большими пролетами, где они уменьшают потребность в прогонах.

Профиль	Материал	Толщина и отделка (мм)	Вес (кг/м 2 )	Максимальная нагрузка/пролет (мм)	Максимальный двойной пролет нагрузки/пролета (мм)	Минимальная собственная кривая (м)	Минимальная заводская кривизна (мм)	Консоль (мм)
Д100	Сталь	0,70 Внутренняя облицовка и гальватит	9,64	4409	4696	110	—	1102
	Сталь	0,90 Внутренняя облицовка и гальватит	12. 41	4788	5869	120	—	1197
	Сталь	Внутреннее покрытие 1,20 и гальватит	16,57	5245	7034	125	—	1311
	Алюминий	0,90 Штукатурка	4,30	3298	3769	110	—	825
	Алюминий	1,20 Мельница	5,74	3642	4883	120	—	910

Примечания
1. Когда RoofDek поставляется с предварительно обработанной сталью Colorcoat HPS200 Ultra®, приведенные выше таблицы допустимых нагрузок не применяются. Пожалуйста, свяжитесь с нашей технической командой для получения таблиц диапазона нагрузки в этом случае.
2. Расчеты в соответствии с Еврокодом, однако требуется проверка креплений.
3. Таблица нагрузок основана на опоре настила на стальную балку с полкой не менее 100 мм.
4. Для получения информации о максимальной нагрузке/пролете в условиях двойного пролета обратитесь в технический отдел.
5. Цвет внутренней облицовки на D135, D153 и D200 — RAL9002.

​​​​​​Если у вас есть какие-либо вопросы или для получения дополнительной информации, нажмите здесь, чтобы связаться с нами.

Загрузка объектов BIM

BIM: как вы хотите

DNA Profiler был разработан, чтобы позволить вам получить доступ к информации о продукте Tata Steel (3D-параметрические объекты и данные) так, как вы хотите, когда вы хотите, с желаемым уровнем детализации и в нужном формате.

Название продукта	Звено
RoofDek D100 0,7 мм сталь	Анализатор ДНК BIM
Сталь RoofDek D100 0,7 мм — Colorcoat	Анализатор ДНК BIM
RoofDek D100 0,9 мм, алюминий	Анализатор ДНК BIM
RoofDek D100 0,9 мм Алюминий перфорированный	Анализатор ДНК BIM
RoofDek D100 0,9 мм сталь	Анализатор ДНК BIM
RoofDek D100 0,9 мм сталь перфорированная	Анализатор ДНК BIM
RoofDek D100 1,2 мм алюминий	Анализатор ДНК BIM
RoofDek D100 1,2 мм алюминий перфорированный	Анализатор ДНК BIM
RoofDek D100 1,2 мм сталь	Анализатор ДНК BIM
RoofDek D100 1,2 мм сталь перфорированная	Анализатор ДНК BIM

В дополнение к нашему профилировщику ДНК вы можете получить доступ к нашим материалам BIM на BIMobject. com

Название продукта	Звено
RoofDek D100 (глубокий настил)	БИМ Объект





Если у вас есть какие-либо вопросы или для получения дополнительной информации, нажмите здесь, чтобы связаться с нами.

Средство быстрого выбора RoofDek

Растущая сложность проектов настила крыш делает любое программное обеспечение, направленное на облегчение процесса, весьма востребованным.

Для этого компания Tata Steel представила инструмент быстрого выбора RoofDek, веб-инструмент для структурного анализа. Это позволяет пользователю быстро выбрать наиболее подходящую колоду для приложения и структурных требований с помощью ПК или планшета, включая iPad.

Программное обеспечение предоставляет оптимизированную спецификацию RoofDek, а также позволяет пользователю выбрать альтернативный профиль RoofDek. Страница быстрого выбора RoofDek содержит в качестве примера предварительно заполненные значения пролета и нагрузки, но пользователи могут затем изменить их в соответствии со своими требованиями, чтобы найти правильный профиль настила для данного проекта. Все расчеты выполняются в соответствии с Еврокодом 3 на одном экране и могут быть распечатаны в виде отчета о проекте.

Быстрый селектор RoofDek дополняет набор программного обеспечения Tata Steel для настила крыш, который включает программное обеспечение для анализа RoofDek.

​​​​​Если у вас есть какие-либо вопросы или для получения дополнительной информации, нажмите здесь, чтобы связаться с нами.

Таблицы пролетов нагрузки

Таблицы пролетов нагрузки Еврокода и свойства сечения.

Для получения дополнительной информации о параметрах грузового пролета RoofDek загрузите приведенную ниже брошюру.

Программное обеспечение для анализа RoofDek на базе Tekla Tedds

Наше программное обеспечение для анализа RoofDek было создано в сотрудничестве с ведущим разработчиком программного обеспечения Trimble с использованием их широко распространенного программного обеспечения для расчета конструкций Tekla Tedds в качестве платформы для программного обеспечения для анализа настила.

Это программное обеспечение дополняет и расширяет наш инструмент быстрого выбора RoofDek, позволяя пользователям проводить полный анализ палубы.

Он также полностью удовлетворяет требованиям Еврокода 3 «Проектирование стальных конструкций» и Еврокода 9 «Проектирование алюминиевых конструкций».

Пользователи могут ввести до четырех пролетов, два из которых могут быть консольными. Удлиненные торцевые нахлесты могут быть включены в качестве внутренних опор. Толщина настила может варьироваться с каждой стороны удлиненных торцевых нахлестов.

​​​​​Если у вас есть какие-либо вопросы или для получения дополнительной информации, нажмите здесь, чтобы связаться с нами.

Поддержка проектирования

У нас есть дружественная служба технической поддержки, которая бесплатно доступна для всех архитекторов, инженеров и подрядчиков, чтобы помочь со всеми аспектами проектирования RoofDek и лайнера. Мы предлагаем следующие услуги:

Спецификация — Наша команда RoofDek может предоставить комплексную спецификацию. Помощь в создании спецификаций NBS для RoofDek и лотков может быть предоставлена, чтобы убедиться, что правильный настил или лоток указан для правильного применения.

Проектные расчеты и проектирование диафрагмы — В помощь разработчику спецификации команда может предоставить расчеты конструкции для динамических, постоянных, ветровых и снежных заносов и, при необходимости, расчеты конструкции диафрагмы.

Звукопоглощение и снижение — Перфорированный настил RoofDek обеспечивает отличные характеристики звукопоглощения, наша техническая команда может предоставить детали систем, протестированных как на поглощение, так и на уменьшение. Мы также предлагаем ориентировочные акустические расчеты для различных наращиваний.

Безопасность крыши — Наш технический отдел может предоставить подробную информацию о нехрупкости самой крыши RoofDek и об использовании систем предотвращения и удержания падения на крышах RoofDek.

Внутренние семинары по повышению квалификации — Эти бесплатные семинары, предназначенные в первую очередь для инженеров и архитекторов, длятся около 50 минут и заканчиваются сессией вопросов и ответов и проводятся нашими опытными региональными командами.

Темы включают:

• Несущий настил крыши в строительстве
• Композитный настил пола в строительстве
• Устойчивые решения по восстановлению стальной облицовки
• Экскурсия по производству изоляционных панелей

Чтобы запросить семинар по повышению квалификации, нажмите здесь.

​​​​​​Если у вас есть какие-либо вопросы или для получения дополнительной информации, нажмите здесь, чтобы связаться с нами.

Загрузки

Выберите из нижеприведенных загрузок

Запись на курсы повышения квалификации

Мы предлагаем целый ряд курсов повышения квалификации, предназначенных для инженеров и архитекторов, а также в режиме онлайн.

Эти бесплатные семинары можно забронировать в любое время с 9:00 до 17:00. Все наши онлайн-вебинары можно проводить через Skype для бизнеса и Teams, но мы можем рассмотреть и другие платформы, если это не подходит для вашей практики.

Ниже перечислены имеющиеся у нас CPD — Закажите сегодня

• Декарбонизация конструкций из полых профилей
• Основы конструкционных полых секций
• Сварные соединения в стальных трубчатых конструкциях — Еврокод 3, часть 1-8
• Полые секции, заполненные бетоном — Композитная конструкция — Еврокод 4
• Композитный настил пола в строительстве
• Структурная крыша в строительстве
• Спецификация систем с металлическими оболочками в соответствии со строительными нормами ADB2 и значение крупномасштабных системных испытаний
• Климатическая проблема RIBA 2030: вклад решений стальных ограждающих конструкций
• Готовые стальные системы со стоячим фальцем для облицовки крыш и стен

Правила

• CDM 2015 и их влияние на технические характеристики стальных ограждающих конструкций.
• Системы стальных ограждающих конструкций для нежилых зданий
• Сталь для облицовки крыш и стен

Запишитесь на CPD сегодня

Спецификация NBS

Крыша D137

Спецификация структурного профиля

9№ 0002 RoofDek D137 является частью нашей линейки профилей для глубокого настила, которые обладают исключительной прочностью и широкими пролетами, обеспечивая прочную конструкционную платформу для всех типов кровли. Они идеально подходят для зданий с большими пролетами, где они уменьшают потребность в прогонах.

Профиль	Материал	Толщина и отделка (мм)	Вес (кг/м 2 )	Максимальная нагрузка/пролет (мм)	Максимальный двойной пролет нагрузки/пролета (мм)	Минимальная собственная кривая (м)	Минимальная заводская кривизна (мм)	Консоль (мм)
Д137	Сталь	0,75 Внутренняя прокладка и гальватит	9,45	4930	4988	150	—	1233
	Сталь	0,90 Внутренняя облицовка и гальватит	11. 35	5570	6168	160	—	1393
	Сталь	Внутреннее покрытие 1,25 и гальватит	15,78	6176	8281	180	—	1544
	Алюминий	1,20	5,25	4189	5039	170	—	1047

Примечания
1. Когда RoofDek поставляется с предварительно обработанной сталью Colorcoat HPS200 Ultra®, приведенные выше таблицы допустимых нагрузок не применяются. Пожалуйста, свяжитесь с нашей технической командой для получения таблиц диапазона нагрузки в этом случае.
2. Расчеты в соответствии с Еврокодом, однако требуется проверка креплений.
3. Таблица нагрузок основана на опоре настила на стальную балку с полкой не менее 100 мм.
4. Для получения информации о максимальной нагрузке/пролете в условиях двойного пролета обратитесь в технический отдел.
5. Цвет внутренней облицовки на D137, D153 и D200 — RAL9002.

​​​​​​Если у вас есть какие-либо вопросы или для получения дополнительной информации, нажмите здесь, чтобы связаться с нами.

Загрузить объекты BIM

BIM: так, как вы хотите

Профилировщик ДНК был разработан, чтобы вы могли получить доступ к информации о продуктах Tata Steel (3D-параметрические объекты и данные) так, как вы хотите, когда хотите , с желаемым уровнем детализации и в нужном формате.

Название продукта	Звено
RoofDek D135 0,75 мм сталь перфорированная	Анализатор ДНК BIM
RoofDek D135 0,75 мм сталь перфорированная	Анализатор ДНК BIM
RoofDek D135 0,88 мм сталь	Анализатор ДНК BIM
RoofDek D135 0,88 мм сталь перфорированная	Анализатор ДНК BIM
RoofDek D135 1,25 мм сталь	Анализатор ДНК BIM
RoofDek D135 1,25 мм сталь перфорированная	Анализатор ДНК BIM

В дополнение к нашему профилировщику ДНК вы можете получить доступ к нашим материалам BIM на BIMobject.com

Название продукта	Звено
Крыша D135	Объект BIM

​​​​ ​​​​​​​​​​



Если у вас есть какие-либо вопросы или для получения дополнительной информации, нажмите здесь, чтобы связаться с нами.

Средство быстрого выбора RoofDek

Растущая сложность проектов настила крыш делает любое программное обеспечение, направленное на облегчение процесса, весьма востребованным.

Для этого компания Tata Steel представила инструмент быстрого выбора RoofDek, веб-инструмент для структурного анализа. Это позволяет пользователю быстро выбрать наиболее подходящую колоду для приложения и структурных требований с помощью ПК или планшета, включая iPad.

Программное обеспечение предоставляет оптимизированную спецификацию RoofDek, а также позволяет пользователю выбрать альтернативный профиль RoofDek. Страница быстрого выбора RoofDek содержит в качестве примера предварительно заполненные значения пролета и нагрузки, но пользователи могут затем изменить их в соответствии со своими требованиями, чтобы найти правильный профиль настила для данного проекта. Все расчеты выполняются в соответствии с Еврокодом 3 на одном экране и могут быть распечатаны в виде отчета о проекте.

Быстрый селектор RoofDek дополняет набор программного обеспечения Tata Steel для настила крыш, который включает программное обеспечение для анализа RoofDek.

​​​​​Если у вас есть какие-либо вопросы или для получения дополнительной информации, нажмите здесь, чтобы связаться с нами.

Таблицы пролетов нагрузки

Таблицы пролетов нагрузки Еврокода и свойства сечения.

Для получения дополнительной информации о параметрах грузового пролета RoofDek загрузите приведенную ниже брошюру.

Программное обеспечение для анализа RoofDek на базе Tekla Tedds

Наше программное обеспечение для анализа RoofDek было создано в сотрудничестве с ведущим разработчиком программного обеспечения Trimble с использованием их широко распространенного программного обеспечения для расчета конструкций Tekla Tedds в качестве платформы для программного обеспечения для анализа настила.

Это программное обеспечение дополняет и расширяет наш инструмент быстрого выбора RoofDek, позволяя пользователям проводить полный анализ палубы.

Он также полностью удовлетворяет требованиям Еврокода 3 «Проектирование стальных конструкций» и Еврокода 9 «Проектирование алюминиевых конструкций».

Пользователи могут ввести до четырех пролетов, два из которых могут быть консольными. Удлиненные торцевые нахлесты могут быть включены в качестве внутренних опор. Толщина настила может варьироваться с каждой стороны удлиненных торцевых нахлестов.

​​​​​Если у вас есть какие-либо вопросы или для получения дополнительной информации, нажмите здесь, чтобы связаться с нами.

Поддержка проектирования

У нас есть дружественная служба технической поддержки, которая бесплатно доступна для всех архитекторов, инженеров и подрядчиков, чтобы помочь со всеми аспектами проектирования RoofDek и лайнера. Мы предлагаем следующие услуги:

Спецификация — Наша команда RoofDek может предоставить комплексную спецификацию. Помощь в создании спецификаций NBS для RoofDek и лотков может быть предоставлена, чтобы убедиться, что правильный настил или лоток указан для правильного применения.

Проектные расчеты и проектирование диафрагмы — В помощь разработчику спецификации команда может предоставить расчеты конструкции для динамических, постоянных, ветровых и снежных заносов и, при необходимости, расчеты конструкции диафрагмы.

Звукопоглощение и снижение — Перфорированный настил RoofDek обеспечивает отличные характеристики звукопоглощения, наша техническая команда может предоставить детали систем, протестированных как на поглощение, так и на уменьшение. Мы также предлагаем ориентировочные акустические расчеты для различных наращиваний.

Безопасность крыши — Наш технический отдел может предоставить подробную информацию о нехрупкости самой крыши RoofDek и об использовании систем предотвращения и удержания падения на крышах RoofDek.

Внутренние семинары по повышению квалификации — Эти бесплатные семинары, предназначенные в первую очередь для инженеров и архитекторов, длятся около 50 минут и заканчиваются сессией вопросов и ответов и проводятся нашими опытными региональными командами.

Темы включают:

• Несущий настил крыши в строительстве
• Композитный настил пола в строительстве
• Устойчивые решения по восстановлению стальной облицовки
• Экскурсия по производству изоляционных панелей

Чтобы запросить семинар по повышению квалификации, нажмите здесь.

​​​​​​Если у вас есть какие-либо вопросы или для получения дополнительной информации, нажмите здесь, чтобы связаться с нами.

Загрузки

Выберите из нижеприведенных загрузок

Запись на курсы повышения квалификации

Мы предлагаем целый ряд курсов повышения квалификации, предназначенных для инженеров и архитекторов, а также в режиме онлайн.

Эти бесплатные семинары можно забронировать в любое время с 9:00 до 17:00. Все наши онлайн-вебинары можно проводить через Skype для бизнеса и Teams, но мы можем рассмотреть и другие платформы, если это не подходит для вашей практики.

Ниже перечислены имеющиеся у нас CPD — Закажите сегодня

• Декарбонизация конструкций из полых профилей
• Основы конструкционных полых секций
• Сварные соединения в стальных трубчатых конструкциях — Еврокод 3, часть 1-8
• Полые секции, заполненные бетоном — Композитная конструкция — Еврокод 4
• Композитный настил пола в строительстве
• Структурная крыша в строительстве
• Спецификация систем с металлическими оболочками в соответствии со строительными нормами ADB2 и значение крупномасштабных системных испытаний
• Климатическая проблема RIBA 2030: вклад решений стальных ограждающих конструкций
• Готовые стальные системы со стоячим фальцем для облицовки крыш и стен

Правила

• CDM 2015 и их влияние на технические характеристики стальных ограждающих конструкций.
• Системы стальных ограждающих конструкций для нежилых зданий
• Сталь для облицовки крыш и стен

Запишитесь на CPD сегодня

Спецификация NBS

Крыша D153

Спецификация структурного профиля

9№ 0002 RoofDek D153 является частью нашей линейки профилей для глубокого настила, которые обладают исключительной прочностью и широкими пролетами, обеспечивая прочную конструкционную платформу для всех типов кровли. Они идеально подходят для зданий с большими пролетами, где они уменьшают потребность в прогонах.

Профиль	Материал	Толщина и отделка (мм)	Вес (кг/м 2 )	Максимальная нагрузка/пролет (мм)	Максимальный двойной пролет нагрузки/пролета (мм)	Минимальная собственная кривая (м)	Минимальная заводская кривизна (мм)	Консоль (мм)
Д153	Сталь	0,75 Внутреннее покрытие	10,50	5162	4898	165	—	1291
	Сталь	0,88 Внутренняя облицовка	12. 33	5946	5865	175	—	1487
	Сталь	1,25 Внутренняя облицовка	17,54	6737	8150	195	—	1684

Примечания
1. Когда RoofDek поставляется с предварительно обработанной сталью Colorcoat HPS200 Ultra®, приведенные выше таблицы допустимых нагрузок не применяются. Пожалуйста, свяжитесь с нашей технической командой для получения таблиц диапазона нагрузки в этом случае.
2. Расчеты в соответствии с Еврокодом, однако требуется проверка креплений.
3. Таблица нагрузок основана на опоре настила на стальную балку с полкой не менее 100 мм.
4. Для получения информации о максимальной нагрузке/пролете в условиях двойного пролета обратитесь в технический отдел.
5. Цвет внутренней облицовки на D135, D153 и D200 — RAL9002.

​​​​​​Если у вас есть какие-либо вопросы или для получения дополнительной информации, нажмите здесь, чтобы связаться с нами.

Загрузка объектов BIM

BIM: так, как вы этого хотите

Профилировщик ДНК был разработан, чтобы предоставить вам доступ к информации о продуктах Tata Steel (3D-параметрические объекты и данные) так, как вы хотите, когда хотите, с уровнем детализации вы хотите, в формате, который вы хотите.

Название продукта	Звено
RoofDek D153 0,75 мм сталь	Анализатор ДНК BIM
RoofDek D153 0,75 мм сталь Алюминий перфорированный	Анализатор ДНК BIM
RoofDek D153 0,88 мм сталь	Анализатор ДНК BIM
RoofDek D153 0,88 мм сталь перфорированная	Анализатор ДНК BIM
RoofDek D153 1,25 мм сталь	Анализатор ДНК BIM
RoofDek D153 1,25 мм сталь перфорированная	Анализатор ДНК BIM

В дополнение к нашему профилировщику ДНК вы можете получить доступ к нашим материалам BIM на BIMobject.com

Название продукта	Звено
RoofDek D153 (глубокий настил)	Объект BIM

Средство быстрого выбора RoofDek

Растущая сложность проектов настила крыш делает любое программное обеспечение, направленное на облегчение процесса, весьма востребованным.

Для этого компания Tata Steel представила инструмент быстрого выбора RoofDek, веб-инструмент для структурного анализа. Это позволяет пользователю быстро выбрать наиболее подходящую колоду для приложения и структурных требований с помощью ПК или планшета, включая iPad.

Программное обеспечение предоставляет оптимизированную спецификацию RoofDek, а также позволяет пользователю выбрать альтернативный профиль RoofDek. Страница быстрого выбора RoofDek содержит в качестве примера предварительно заполненные значения пролета и нагрузки, но пользователи могут затем изменить их в соответствии со своими требованиями, чтобы найти правильный профиль настила для данного проекта. Все расчеты выполняются в соответствии с Еврокодом 3 на одном экране и могут быть распечатаны в виде отчета о проекте.

Быстрый селектор RoofDek дополняет набор программного обеспечения Tata Steel для настила крыш, который включает программное обеспечение для анализа RoofDek.

​​​​​Если у вас есть какие-либо вопросы или для получения дополнительной информации, нажмите здесь, чтобы связаться с нами.

Таблицы пролетов нагрузки

Таблицы пролетов нагрузки Еврокода и свойства сечения.

Для получения дополнительной информации о параметрах грузового пролета RoofDek загрузите приведенную ниже брошюру.

Программное обеспечение для анализа RoofDek на базе Tekla Tedds

Наше программное обеспечение для анализа RoofDek было создано в сотрудничестве с ведущим разработчиком программного обеспечения Trimble с использованием их широко распространенного программного обеспечения для расчета конструкций Tekla Tedds в качестве платформы для программного обеспечения для анализа настила.

Это программное обеспечение дополняет и расширяет наш инструмент быстрого выбора RoofDek, позволяя пользователям проводить полный анализ палубы.

Он также полностью удовлетворяет требованиям Еврокода 3 «Проектирование стальных конструкций» и Еврокода 9 «Проектирование алюминиевых конструкций».

Пользователи могут ввести до четырех пролетов, два из которых могут быть консольными. Удлиненные торцевые нахлесты могут быть включены в качестве внутренних опор. Толщина настила может варьироваться с каждой стороны удлиненных торцевых нахлестов.

​​​​​Если у вас есть какие-либо вопросы или для получения дополнительной информации, нажмите здесь, чтобы связаться с нами.

Поддержка проектирования

У нас есть дружественная служба технической поддержки, которая бесплатно доступна для всех архитекторов, инженеров и подрядчиков, чтобы помочь со всеми аспектами проектирования RoofDek и лайнера. Мы предлагаем следующие услуги:

Спецификация — Наша команда RoofDek может предоставить комплексную спецификацию. Помощь в создании спецификаций NBS для RoofDek и лотков может быть предоставлена, чтобы убедиться, что правильный настил или лоток указан для правильного применения.

Проектные расчеты и проектирование диафрагмы — В помощь разработчику спецификации команда может предоставить расчеты конструкции для динамических, постоянных, ветровых и снежных заносов и, при необходимости, расчеты конструкции диафрагмы.

Звукопоглощение и снижение — Перфорированный настил RoofDek обеспечивает отличные характеристики звукопоглощения, наша техническая команда может предоставить детали систем, протестированных как на поглощение, так и на уменьшение. Мы также предлагаем ориентировочные акустические расчеты для различных наращиваний.

Безопасность крыши — Наш технический отдел может предоставить подробную информацию о нехрупкости самой крыши RoofDek и об использовании систем предотвращения и удержания падения на крышах RoofDek.

Внутренние семинары по повышению квалификации — Эти бесплатные семинары, предназначенные в первую очередь для инженеров и архитекторов, длятся около 50 минут и заканчиваются сессией вопросов и ответов и проводятся нашими опытными региональными командами.

Темы включают:

• Несущий настил крыши в строительстве
• Композитный настил пола в строительстве
• Устойчивые решения по восстановлению стальной облицовки
• Экскурсия по производству изоляционных панелей

Чтобы запросить семинар по повышению квалификации, нажмите здесь.

​​​​​​Если у вас есть какие-либо вопросы или для получения дополнительной информации, нажмите здесь, чтобы связаться с нами.

Загрузки

Выберите из нижеприведенных загрузок

Запись на курсы повышения квалификации

Мы предлагаем целый ряд курсов повышения квалификации, предназначенных для инженеров и архитекторов, а также в режиме онлайн.

Эти бесплатные семинары можно забронировать в любое время с 9:00 до 17:00. Все наши онлайн-вебинары можно проводить через Skype для бизнеса и Teams, но мы можем рассмотреть и другие платформы, если это не подходит для вашей практики.

Ниже перечислены имеющиеся у нас CPD — Закажите сегодня

• Декарбонизация конструкций из полых профилей
• Основы конструкционных полых секций
• Сварные соединения в стальных трубчатых конструкциях — Еврокод 3, часть 1-8
• Полые секции, заполненные бетоном — Композитная конструкция — Еврокод 4
• Композитный настил пола в строительстве
• Структурная крыша в строительстве
• Спецификация систем с металлическими оболочками в соответствии со строительными нормами ADB2 и значение крупномасштабных системных испытаний
• Климатическая проблема RIBA 2030: вклад решений стальных ограждающих конструкций
• Готовые стальные системы со стоячим фальцем для облицовки крыш и стен

Правила

• CDM 2015 и их влияние на технические характеристики стальных ограждающих конструкций.
• Системы стальных ограждающих конструкций для нежилых зданий
• Сталь для облицовки крыш и стен

Запишитесь на CPD сегодня

Крыша D159

Спецификация структурного профиля

RoofDek D159 является частью нашей линейки профилей для глубоких палуб, которые обладают исключительной прочностью и широкими пролетами, обеспечивая прочную конструкционную платформу для всех типов кровли. Они идеально подходят для зданий с большими пролетами, где они уменьшают потребность в прогонах.

Профиль	Материал	Толщина и отделка (мм)	Вес (кг/м 2 )	Максимальная нагрузка/пролет (мм)	Максимальный двойной пролет нагрузки/пролета (мм)	Минимальная собственная кривая (м)	Минимальная заводская кривизна (мм)	Консоль (мм)
Д159	Сталь	1,25 Внутренняя облицовка	19. 19	7101	8595	220	—	1775
	Алюминий	1,50 Мельница	7,97	5243	6559	200	—	1311

Примечания
1. Когда RoofDek поставляется с предварительно обработанной сталью Colorcoat HPS200 Ultra®, приведенные выше таблицы допустимых нагрузок не применяются. Пожалуйста, свяжитесь с нашей технической командой для получения таблиц диапазона нагрузки в этом случае.
2. Расчеты в соответствии с Еврокодом, однако требуется проверка креплений.
3. Таблица нагрузок основана на опоре настила на стальную балку с полкой не менее 100 мм.
4. Для получения информации о максимальной нагрузке/пролете в условиях двойного пролета обратитесь в технический отдел.
5. Цвет внутренней облицовки на D135, D153 и D200 — RAL9002.

​​​​​​Если у вас есть какие-либо вопросы или для получения дополнительной информации, нажмите здесь, чтобы связаться с нами.

Загрузка объектов BIM

BIM: так, как вы этого хотите

Профилировщик ДНК был разработан, чтобы предоставить вам доступ к информации о продуктах Tata Steel (3D-параметрические объекты и данные) так, как вы хотите, когда хотите, с уровнем детализации вы хотите, в формате, который вы хотите.

Название продукта	Звено
RoofDek D159 1,25 мм сталь	Анализатор ДНК BIM
RoofDek D159 1,25 мм сталь перфорированная	Анализатор ДНК BIM
RoofDek D159 1,5 мм алюминий	Анализатор ДНК BIM
RoofDek D159 1,5 мм Алюминий перфорированный	Анализатор ДНК BIM

В дополнение к нашему профилировщику ДНК вы можете получить доступ к нашим материалам BIM на BIMobject. com

Название продукта	Звено
Крыша D159	Объект BIM

​​​​​



Если у вас есть какие-либо вопросы или для получения дополнительной информации, нажмите здесь, чтобы связаться с нами.

Средство быстрого выбора RoofDek

Растущая сложность проектов настила крыш делает любое программное обеспечение, направленное на облегчение процесса, весьма востребованным.

Для этого компания Tata Steel представила инструмент быстрого выбора RoofDek, веб-инструмент для структурного анализа. Это позволяет пользователю быстро выбрать наиболее подходящую колоду для приложения и структурных требований с помощью ПК или планшета, включая iPad.

Программное обеспечение предоставляет оптимизированную спецификацию RoofDek, а также позволяет пользователю выбрать альтернативный профиль RoofDek. Страница быстрого выбора RoofDek содержит в качестве примера предварительно заполненные значения пролета и нагрузки, но пользователи могут затем изменить их в соответствии со своими требованиями, чтобы найти правильный профиль настила для данного проекта. Все расчеты выполняются в соответствии с Еврокодом 3 на одном экране и могут быть распечатаны в виде отчета о проекте.

Быстрый селектор RoofDek дополняет набор программного обеспечения Tata Steel для настила крыш, который включает программное обеспечение для анализа RoofDek.

​​​​​Если у вас есть какие-либо вопросы или для получения дополнительной информации, нажмите здесь, чтобы связаться с нами.

Таблицы пролетов нагрузки

Таблицы пролетов нагрузки Еврокода и свойства сечения.

Для получения дополнительной информации о параметрах грузового пролета RoofDek загрузите приведенную ниже брошюру.

Программное обеспечение для анализа RoofDek на базе Tekla Tedds

Наше программное обеспечение для анализа RoofDek было создано в сотрудничестве с ведущим разработчиком программного обеспечения Trimble с использованием их широко распространенного программного обеспечения для расчета конструкций Tekla Tedds в качестве платформы для программного обеспечения для анализа настила.

Это программное обеспечение дополняет и расширяет наш инструмент быстрого выбора RoofDek, позволяя пользователям проводить полный анализ палубы.

Он также полностью удовлетворяет требованиям Еврокода 3 «Проектирование стальных конструкций» и Еврокода 9 «Проектирование алюминиевых конструкций».

Пользователи могут ввести до четырех пролетов, два из которых могут быть консольными. Удлиненные торцевые нахлесты могут быть включены в качестве внутренних опор. Толщина настила может варьироваться с каждой стороны удлиненных торцевых нахлестов.

​​​​​Если у вас есть какие-либо вопросы или для получения дополнительной информации, нажмите здесь, чтобы связаться с нами.

Поддержка проектирования

У нас есть дружественная служба технической поддержки, которая бесплатно доступна для всех архитекторов, инженеров и подрядчиков, чтобы помочь со всеми аспектами проектирования RoofDek и лайнера. Мы предлагаем следующие услуги:

Спецификация — Наша команда RoofDek может предоставить комплексную спецификацию. Помощь в создании спецификаций NBS для RoofDek и лотков может быть предоставлена, чтобы убедиться, что правильный настил или лоток указан для правильного применения.

Проектные расчеты и проектирование диафрагмы — В помощь разработчику спецификации команда может предоставить расчеты конструкции для динамических, постоянных, ветровых и снежных заносов и, при необходимости, расчеты конструкции диафрагмы.

Звукопоглощение и снижение — Перфорированный настил RoofDek обеспечивает отличные характеристики звукопоглощения, наша техническая команда может предоставить детали систем, протестированных как на поглощение, так и на уменьшение. Мы также предлагаем ориентировочные акустические расчеты для различных наращиваний.

Безопасность крыши — Наш технический отдел может предоставить подробную информацию о нехрупкости самой крыши RoofDek и об использовании систем предотвращения и удержания падения на крышах RoofDek.

Внутренние семинары по повышению квалификации — Эти бесплатные семинары, предназначенные в первую очередь для инженеров и архитекторов, длятся около 50 минут и заканчиваются сессией вопросов и ответов и проводятся нашими опытными региональными командами.

Темы включают:

• Несущий настил крыши в строительстве
• Композитный настил пола в строительстве
• Устойчивые решения по восстановлению стальной облицовки
• Экскурсия по производству изоляционных панелей

Чтобы запросить семинар по повышению квалификации, нажмите здесь.

​​​​​​Если у вас есть какие-либо вопросы или для получения дополнительной информации, нажмите здесь, чтобы связаться с нами.

Загрузки

Выберите из нижеприведенных загрузок

Запись на курсы повышения квалификации

Мы предлагаем целый ряд курсов повышения квалификации, предназначенных для инженеров и архитекторов, а также в режиме онлайн.

Эти бесплатные семинары можно забронировать в любое время с 9:00 до 17:00. Все наши онлайн-вебинары можно проводить через Skype для бизнеса и Teams, но мы можем рассмотреть и другие платформы, если это не подходит для вашей практики.

Ниже перечислены имеющиеся у нас CPD — Закажите сегодня

• Декарбонизация конструкций из полых профилей
• Основы конструкционных полых секций
• Сварные соединения в стальных трубчатых конструкциях — Еврокод 3, часть 1-8
• Полые секции, заполненные бетоном — Композитная конструкция — Еврокод 4
• Композитный настил пола в строительстве
• Структурная крыша в строительстве
• Спецификация систем с металлическими оболочками в соответствии со строительными нормами ADB2 и значение крупномасштабных системных испытаний
• Климатическая проблема RIBA 2030: вклад решений стальных ограждающих конструкций
• Готовые стальные системы со стоячим фальцем для облицовки крыш и стен

Правила

• CDM 2015 и их влияние на технические характеристики стальных ограждающих конструкций.
• Системы стальных ограждающих конструкций для нежилых зданий
• Сталь для облицовки крыш и стен

Запишитесь на CPD сегодня

Спецификация NBS

Крыша D200

Спецификация структурного профиля

9№ 0002 RoofDek D200 является частью нашей линейки профилей для глубокого настила, которые обладают исключительной прочностью и широкими пролетами, обеспечивая прочную конструкционную платформу для всех типов кровли. Они идеально подходят для зданий с большими пролетами, где они уменьшают потребность в прогонах.

Профиль	Материал	Толщина и отделка (мм)	Вес (кг/м 2 )	Максимальная нагрузка/пролет (мм)	Максимальный двойной пролет нагрузки/пролета (мм)	Минимальная собственная кривая (м)	Минимальная заводская кривизна (мм)	Консоль (мм)
Д200	Сталь	0,88 Внутренняя облицовка	13,81	5698	6405	260	—	1424
	Сталь	1,25 Внутренняя облицовка	19,65	8403	9217	280	—	2101
	Сталь	1,50 Внутренняя облицовка	23,59	8947	10781	300	—	2237

Примечания
1. Когда RoofDek поставляется с предварительно обработанной сталью Colorcoat HPS200 Ultra®, приведенные выше таблицы допустимых нагрузок не применяются. Пожалуйста, свяжитесь с нашей технической командой для получения таблиц диапазона нагрузки в этом случае.
2. Расчеты в соответствии с Еврокодом, однако требуется проверка креплений.
3. Таблица нагрузок основана на опоре настила на стальную балку с полкой не менее 100 мм.
4. Для получения информации о максимальной нагрузке/пролете в условиях двойного пролета обратитесь в технический отдел.
5. Цвет внутренней облицовки на D135, D153 и D200 — RAL9002.

​​​​​​Если у вас есть какие-либо вопросы или для получения дополнительной информации, нажмите здесь, чтобы связаться с нами.

Загрузка объектов BIM

BIM: так, как вы этого хотите

Профилировщик ДНК был разработан, чтобы предоставить вам доступ к информации о продуктах Tata Steel (3D-параметрические объекты и данные) так, как вы хотите, когда хотите, с уровнем детализации вы хотите, в формате, который вы хотите.

Название продукта	Звено
RoofDek D200 0,88 мм сталь	Анализатор ДНК BIM
RoofDek D200 0,88 мм сталь перфорированная	Анализатор ДНК BIM
RoofDek D200 1,25 мм сталь	Анализатор ДНК BIM
RoofDek D200 1,25 мм сталь перфорированная	Анализатор ДНК BIM
RoofDek D200 1,5 мм сталь перфорированная	Анализатор ДНК BIM
RoofDek D200 1,5 мм сталь перфорированная	Анализатор ДНК BIM

В дополнение к нашему профилировщику ДНК вы можете получить доступ к нашим материалам BIM на BIMobject.com

Название продукта	Звено
Крыша D200	Объект BIM

​​​​​ ​​​​​​​​​​​​



Если у вас есть какие-либо вопросы или для получения дополнительной информации, нажмите здесь, чтобы связаться с нами.

Быстрый переключатель RoofDek

Возрастающая сложность проектов настила крыш делает любое программное обеспечение, направленное на облегчение процесса, очень желанным.

Для этого компания Tata Steel представила инструмент быстрого выбора RoofDek, веб-инструмент для структурного анализа. Это позволяет пользователю быстро выбрать наиболее подходящую колоду для приложения и структурных требований с помощью ПК или планшета, включая iPad.

Программное обеспечение предоставляет оптимизированную спецификацию RoofDek, а также позволяет пользователю выбрать альтернативный профиль RoofDek. Страница быстрого выбора RoofDek содержит в качестве примера предварительно заполненные значения пролета и нагрузки, но пользователи могут затем изменить их в соответствии со своими требованиями, чтобы найти правильный профиль настила для данного проекта. Все расчеты выполняются в соответствии с Еврокодом 3 на одном экране и могут быть распечатаны в виде отчета о проекте.

Быстрый селектор RoofDek дополняет набор программного обеспечения Tata Steel для настила крыш, который включает программное обеспечение для анализа RoofDek.

​​​​​​Если у вас есть какие-либо вопросы или для получения дополнительной информации, нажмите здесь, чтобы связаться с нами.

Таблицы пролетов нагрузки

Таблицы пролетов нагрузки Еврокода и свойства сечения.

Для получения дополнительной информации о параметрах грузового пролета RoofDek загрузите приведенную ниже брошюру.

Программное обеспечение для анализа RoofDek на базе Tekla Tedds

Наше программное обеспечение для анализа RoofDek было создано в сотрудничестве с ведущим разработчиком программного обеспечения Trimble с использованием их широко распространенного программного обеспечения для расчета конструкций Tekla Tedds в качестве платформы для программного обеспечения для анализа настила.

Это программное обеспечение дополняет и расширяет наш инструмент быстрого выбора RoofDek, позволяя пользователям проводить полный анализ палубы.

Он также полностью удовлетворяет требованиям Еврокода 3 «Проектирование стальных конструкций» и Еврокода 9 «Проектирование алюминиевых конструкций».

Пользователи могут ввести до четырех пролетов, два из которых могут быть консольными. Удлиненные торцевые нахлесты могут быть включены в качестве внутренних опор. Толщина настила может варьироваться с каждой стороны удлиненных торцевых нахлестов.

​​​​​​Если у вас есть какие-либо вопросы или для получения дополнительной информации, нажмите здесь, чтобы связаться с нами.

Поддержка проектирования

У нас есть дружественная служба технической поддержки, которая бесплатно доступна для всех архитекторов, инженеров и подрядчиков, чтобы помочь со всеми аспектами проектирования RoofDek и лайнера. Мы предлагаем следующие услуги:

Спецификация — Наша команда RoofDek может предоставить комплексную спецификацию. Помощь в создании спецификаций NBS для RoofDek и лотков может быть предоставлена, чтобы убедиться, что правильный настил или лоток указан для правильного применения.

Проектные расчеты и расчет диафрагмы — В помощь разработчику спецификации команда может предоставить расчеты расчетов для временных, стационарных, ветровых и снежных заносов и, при необходимости, расчеты конструкции диафрагмы.

Звукопоглощение и снижение — Перфорированный настил RoofDek обеспечивает отличные характеристики звукопоглощения, наша техническая команда может предоставить детали систем, протестированных как на поглощение, так и на уменьшение. Мы также предлагаем ориентировочные акустические расчеты для различных наращиваний.

Безопасность крыши — Наш технический отдел может предоставить подробную информацию о нехрупкости самой крыши RoofDek и об использовании систем предотвращения падения и защиты от падения на крышах RoofDek.

Внутренние семинары по повышению квалификации — Эти бесплатные семинары, предназначенные в первую очередь для инженеров и архитекторов, длятся около 50 минут и заканчиваются сессией вопросов и ответов и проводятся нашими опытными региональными командами.

Темы включают:

• Несущий настил крыши в строительстве
• Композитный настил пола в строительстве
• Устойчивые решения по восстановлению стальной облицовки
• Экскурсия по заводу по производству изоляционных панелей

Чтобы запросить семинар по повышению квалификации, нажмите здесь.

​​​​​​Если у вас есть какие-либо вопросы или для получения дополнительной информации, нажмите здесь, чтобы связаться с нами.

Загрузки

Выберите из нижеприведенных загрузок

Запись на CPD

Мы предлагаем целый ряд очных и онлайновых CPD для инженеров и архитекторов

Эти бесплатные семинары можно забронировать в любое время с 9:00 до 17:00. Все наши онлайн-вебинары можно проводить через Skype для бизнеса и Teams, но мы можем рассмотреть и другие платформы, если это не подходит для вашей практики.

Ниже перечислены имеющиеся у нас CPD — Закажите сегодня

• Декарбонизация конструкций из полых профилей
• Основы конструкционных полых секций
• Сварные соединения в стальных трубчатых конструкциях — Еврокод 3, часть 1-8
• Полые секции, заполненные бетоном — Композитная конструкция — Еврокод 4
• Композитный настил пола в строительстве
• Структурная крыша в строительстве
• Спецификация систем с металлическими оболочками в соответствии со строительными нормами ADB2 и значение крупномасштабных системных испытаний
• Климатическая проблема RIBA 2030: вклад решений стальных ограждающих конструкций
• Готовые стальные системы со стоячим фальцем для облицовки крыш и стен

Правила

• CDM 2015 и их влияние на технические характеристики стальных ограждающих конструкций.
• Системы стальных ограждающих конструкций для нежилых зданий
• Сталь для облицовки крыш и стен

Запишитесь на CPD сегодня

Спецификация NBS

Таблица загрузки | Метрический 1/2-дюймовый гофрированный профиль крыши

Общий — В таблицах нагрузок представлены максимальные равномерно распределенные заданные нагрузки.

Сталь – соответствует ASTM A653/A653M или A792/A792M. Оценка 33/230; Предел текучести 33 тыс. фунтов на кв. дюйм/230 МПа и предел прочности при растяжении 45 тыс. фунтов на кв. дюйм/310 МПа. 50/345 класс; Предел текучести 50 тыс. фунтов на кв. дюйм/345 МПа и предел прочности при растяжении
65 тыс. фунтов на кв. дюйм/450 МПа; 80/550 класс; Предел текучести 80 тысяч фунтов на квадратный дюйм/550 МПа и предел прочности при растяжении 82 тысячи фунтов на квадратный дюйм/565 МПа.

Отделка – A25/ZF75, G90/Z275 или AZ50/AZM150. Для более тяжелых металлических покрытий см. ASTM A653/A653M или A792/A792M.

Нагрузка Таблицы . Следующая информация относительно определения заданных ветровых и снеговых нагрузок содержится в Национальном строительном кодексе Канады (NBCC) 2010 года. Факторы важности применяются как к прочности (ULS), так и к соображениям предельного состояния эксплуатационной пригодности/прогиба (SLS). В настоящее время используется более низкий коэффициент нагрузки для ветра 1,4 вместо 1,5 для динамических и снеговых нагрузок. Этот более низкий коэффициент ветровой нагрузки несколько компенсирует более высокие ветровые нагрузки (1 за 50 лет), которые теперь перечислены в NBCC по географическому положению. Также должна быть определена категория важности конечного использования здания/сооружения, например, Нормальная или Низкая.

Все это повлияет на то, как будут использоваться таблицы нагрузок. Чтобы помочь специалистам по проектированию с таблицами нагрузок, нижеприведенная информация была взята непосредственно из раздела B, часть 4 (Проектирование конструкций) NBCC.

Расчетная ветровая нагрузка

W = I _w qC _e C _g C _p

97 Категория важности

Фактор важности, I w
	УЛС	СЛС
Низкий	0,8	0,75
Обычный	1,0	0,75
Высокий	1,15	0,75
После стихийного бедствия	1,25	0,75

Specified Snow Load

S = I _s [S _s (C _b Cw C _s C _a ) + S _r ]

Категория важности	Фактор важности, I w
	УЛС	СЛС
Низкий	0,8	0,9
Обычный	1,0	0,9
Высокий	1,15	0,9
После стихийного бедствия	1,25	0,9

Факторы важности, I _w и I _s были включены в таблицы нагрузки, а также в категорию важности. Параметры в заключенной в рамки части уравнений [1] и [2] должны определяться профессиональным дизайнером в соответствии с NBCC.

Прочность — Максимальная равномерно распределенная указанная нагрузка, основанная на прочности в таблице нагрузок, должна быть равна или превышать указанную динамическую нагрузку.

Эксплуатируемость (прогиб) — максимальная равномерно распределенная указанная нагрузка, основанная на прогибе в таблице нагрузок, должна быть равна или превышать указанную динамическую нагрузку. Эффективный 9Момент инерции 0096 для определения прогиба был рассчитан при предполагаемом заданном напряжении временной нагрузки 0,6F _y .

ПРИМЕР (использование таблицы нагрузок)

Крыша Deckmate (стандартная категория важности)
Дано: (британские единицы)
(LLF = 1,5 и Is = 0,9)
~ толщина настила, t = 0,02 дюйма Тройной непрерывный пролет, L = 6,0 футов каждый пролет
~ Длина опоры, N = 3 дюйма
~ Предел прогиба L/240
~ Номинальные нагрузки

1) Собственная нагрузка (DL)

a) Палуба 1,36 фунтов на квадратный фут

b) Наложенный 9,50 фунтов на квадратный фут; DL = 10,86 фунтов на квадратный фут

2) Снежная динамическая нагрузка (LL) LL = 40 фунтов на квадратный фут
Временная нагрузка представляет собой значение заключенной в рамки части указанного выражения снеговой нагрузки [2].
Решение:
Прочность «S»
1) Заданная нагрузка [LL +0,833DL] = 49,0 фунт/кв.

3) Проверить смятие полотна (N = 3 дюйма)
а) Конечная реакция = 0,400(49,0)6 = 118 фунтов/фут (из таблицы свойств сечения) 2 = 387 фунт/фут
Поскольку 387 > 118 … OK

b) Внутренняя реакция = 1,10(49,0)6 = 323 фунт/фут
(из таблицы свойств раздела)
Pi = Pi1 + Pi2 [N/ t]1/2= 197 + 33,4[3/0,024] ^1/2 = 570 lb/ft
Поскольку 570 > 323 … OK

Прогиб «D»
Из таблицы L/1380 = 1 L/1380 = 1 L/1380 = 1
Для L/240 умножьте 113 на 180/240 = 84,8 фунтов на квадратный фут
Начиная с 84,8 > 40 … OK

1. На основе ASTM A 653 структурный
2. Значения в строке «S» основаны на

.

3. Значения в строке «D» основаны на отклонении 1/180
4. Деформация паутины не входит в силу См. пример.

Предельные состояния

5. Принципы проектирования использовались в соответствии со стандартом CSA S136-12

.

СВОЙСТВА РАЗДЕЛА | на метр ширины
Толщина основной стали (мм)	Масса [Z275] (кг/м2)	Предел текучести (МПа)	Модуль сечения		Отклоняющий момент инерции (x106 мм4)	Указанные данные о повреждении сети
			Мидель (x103 мм3)	Поддержка (x103 мм3)		Пе1 Конец (кН)	Пе2 Конец (кН)	Пи1 Интерьер (кН)	Пи1 Внутренний (кН)
0,343	3,17	550	0,970	0,970	0,0062
0,457	4,13	230	1,26	1,26	0,0080
0,457	4,13	345	1,26	1,26	0,0080
0,610	5,42	230	1,63	1,63	0,0104
LLF = 1,50; ИМФП = 0,90; НОРМАЛЬНАЯ ЗАПОЛНЕННОСТЬ = 1,0

ТАБЛИЦА НАГРУЗКИ | Максимальная равномерно распределенная заданная нагрузка (кПа).
Длина пролета (м)		1-пролетный Толщина базовой стали (мм)						2-х пролетный Толщина базовой стали (мм)						3-х пролетный Толщина базовой стали (мм)
		0,343	0,457	0,457	0,610			0,343	0,457	0,457	0,610			0,343	0,457	0,457	0,610
Y.S.* (МПа)		550	230	345	230			550	230	345	230			550	230	345	230
0,5 0,5	С	7,68	5,58	8,37	7,21			7,68	5,58	8,37	7,21			9. 60	6,97	10,5	9.01
	Д	4,74	6,18	6,18	7,98			11,4	14,8	14,8	19,2			8,96	11,7	11,7	15,1
0,6 0,6	С	5,33	3,87	5,81	5.01			5,33	3,87	5,81	5.01			6,67	4,84	7,26	6,26
	Д	2,74	3,57	3,57	4,62			6,58	8,58	8,58	11,1			5,19	6,75	6,75	8,73
0,8 0,8	С	3,00	2,18	3,27	2,82			3,00	2,18	3,27	2,82			3,75	2,72	4,09	3,52
	Д	1,16	1,51	1,51	1,95			2,78	3,62	3,62	4,68			2,19	2,85	2,85	3,68
1,0 1,0	С	1,92	1,39	2,09	1,80			1,92	1,39	2,09	1,80			2,40	1,74	2,61	2,25
	Д	0,59	0,77	0,77	1,00			1,42	1,85	1,85	2,39			1,12	1,46	1,46	1,89
1. Published by admin View all posts by admin
