Токарный станок ТВ-16: технические характеристики, обзор

Токарный станок ТВ-16 начал выпускаться в 50-х годах прошедшего столетия сразу на нескольких заводах, но сегодня выпуск этой установки полностью прекращен. Агрегат относится к настольному типу и предназначается для обучения молодых специалистов и школьников токарной обработке в условиях учебных заведений – имеет положительные отзывы и используется по сей день. Был разработан на основе аналогичной установки из Чехословакии.

Заводы, занимавшиеся выпуском агрегата, располагались на всей территории бывшего Советского Союза: в Казахстане, Украине, Белоруссии – все произведенные станки были практически полностью идентичны по характеристикам и особенностям конструкции, различия состояли лишь в форме литья основы. Оборудование предназначается для осуществления таких операций, как: обтачивание поверхностей, высверливание и растачивание отверстий, нарезка резьб.

1. Токарный станок ТВ-16: технические характеристики
2. Электрооборудование
3. Конструкция передней и задней бабки
4. О суппорте станка
5. Составляющие узлы

Токарный станок ТВ-16: технические характеристики

Настольный аппарат имеет такие элементы:

1. Литая основа.
2. Стол.
3. Передний узел оборудования.
4. Резцедержатель.
5. Механизм подач.
6. Механизм привода.
7. Система электрооборудования.
8. Задний узел.
9. Набор зубчатых колес, резцов и прочих необходимых элементов.

Согласно паспорту, установка имеет такие основные характеристики:

• класс точности – ТУ ТВ-16-0001;
• диаметр детали над станиной в максимальном значении – 16 см;
• диаметр детали над резцедержателем в максимальном значении – 9 см;
• длина детали в центрах в максимальном значении – 25 см;
• длина обтачиваемой поверхности в патроне в максимальном значении – 25 см;
• диаметр сквозного отверстия главного вала – 1,8 см;
• диаметр прутка в максимальном значении – 1,7 см;
• количество ступеней при прямом вращении – 6;
• скорость прямого вращения – 160-1600 об/мин;
• количество ступеней при обратном вращении – 6;
• скорость обратного вращения – 160-1600 об/мин;
• продольное перемещение резцедержателя в максимальном значении – 26 см;
• перемещение резцовых салазок в максимальном значении – 10 см;
• количество резьб – 19 метрических;
• мощность главного электродвигателя – 0,5 кВт;
• габариты – 115х60х120 см;
• вес – 150 кг.

Электрооборудование

Электрическая схема установки отличается простотой и не содержит элементов, сложных для освоения, поэтому понять принцип работы устройства будет легко даже начинающим. Перед началом эксплуатации корпус агрегата нужно заземлить посредством специальной колодки, расположенной сбоку, для обеспечения безопасности пользователей.

Электрооборудование установки предназначается для запуска и остановки агрегата, реверсивного запуска двигателя и осуществления блокировки при коротком замыкании или изменении напряжения электросети. За выполнение этих функций отвечают:

1. Пакетный реверсивный выключатель.
2. Пускатель магнитного типа с двумя кнопками.
3. Блок предохранителей.
4. Контакты, которые блокируют запуск оборудования, если не закрыты дверцы стола или коробки подач.
5. Панель с зажимами, посредством которых агрегат подключают к сети.

Конструкция передней и задней бабки

Главной задачей переднего узла является осуществления основного движения – вращения рабочего вала. В корпусе переднего узла установлен подшипниковый узел, предназначенный для установки главного рабочего вала устройства. Радиально-упорный подшипник, принимающий продольные и радиальные усилия, располагается в переднем конце вала.

На главном вале также расположен шкив, который обеспечивает его заданную скорость вращения, благодаря чему вращение от двигателя передается прямо на главный вал. Конструкцией предусмотрена возможность производить и реверсивное вращение вала, благодаря трензелю, расположенному на переднем узле.

Шпиндельный узел, с расположенным на нем шкивом, располагается на двух подшипниках, имеющих наружную поверхность в форме конуса. Зазор, возникающий между шпиндельным узлом и подшипниками, регулируется перемещением подшипника в продольном направлении в корпусе посредством гайки. Главный вал смазывается при помощи двух прессмасленок и войлочных подушек.

Передний узел имеет такие основные элементы:

• корпус;
• крышка;
• главный вал;
• тензель;
• реверсный рычаг.

Основные функции заднего узла заключаются в поддержании длинных заготовок и в высверливании отверстий. Задний узел перемещается по станине в продольном направлении по треугольным направляющим. Для облегчения перемещения узла установка оснащена эксцентриковой рукоятью.

При обработке конусов конструкцией агрегата предусмотрено перпендикулярное перемещение заднего узла, которое производится по нижней плите посредством винта. В пиноли заднего узла имеется специальное отверстие, которое позволяет осуществлять установку центра с конусом.

Пиноль перемещается вручную посредством, расположенных в ней, винта, гайки и маховика. Перемещение пиноли по необходимым параметрам осуществимы благодаря нанесенной на маховик шкале.

Основными элементами конструкции заднего узла являются:

1. Корпус.
2. Плита.
3. Пиноль.
4. Гайка.
5. Винт.
6. Маховик.

О суппорте станка

К главным функциям суппорта токарного оборудования относятся удерживание и перемещение режущего инструмента. Конструкция суппорта включает:

• салазки, на которых устанавливается резцедержатель, располагаются в верхней части агрегата и имеют собственные направляющие;
• каретку – несущий элемент, перемещающийся по направляющим литой основы;
• устройство для фиксации резцов.

Перемещение механизма резцедержателя может осуществляться вручную (посредством зубчатого колеса и рейки) или механически (посредством винта и гайки). Верхние и перпендикулярные салазки перемещаются благодаря маточной гайке и винтам с лимбами. Маточная гайка имеет специальный разрез, благодаря которому имеется возможность выбора зазоров при соединении гайки с винтами.

Механизм фиксации резцов разворачивается на 360°, а все его стороны рабочие. Благодаря своим техническим особенностям резцедержатель может быть зафиксирован через каждые 45°. На клиньях располагаются специальные винты, благодаря которым компенсируются образующиеся в направляющих зазоры.

Составляющие узлы

Привод настольной установки состоит из двигателя, который располагается на салазках внутри тумбы, двух клиноременных передач и промежуточного вала. Для работы электрического двигателя, мощность которого 0,5 кВт, требуется трехфазный ток.

Через промежуточный вал, который осуществляет регулировку ременного натяжения при помощи эксцентрикового устройства, передается вращение главному валу. На главном вале и электродвигателе установлены шкивы ступенчатой формы, которые, благодаря своим характеристикам, обеспечивают получение шести разных скоростей.

Основа агрегата предназначена для установки и фиксации всех остальных составляющих конструкции. Производится из литого чугуна, что обеспечивает ее надежность, и имеет коробчатую форму для удобства размещения прочих составляющих устройства. Станок устанавливается на столешницу посредством винтов, что обеспечивает дополнительной надежностью.

В левой тумбе стола находятся привод агрегата и его электросхема, а правая используется для хранения сменных зубчатых колес и резцов. В центре стола находится специальный ящик, который предназначен для хранения прочих необходимых приспособлений.

В передней части рабочей основы установлены гайка и ходовой винт, которые обеспечивают передвижения резцедержателя. При необходимости осевого перемещения заднего узла на основу устанавливаются направляющие в форме «Т», а сам узел оснащен специальными пазами. Резцедержатель перемещается в осевом направлении по треугольным направляющим.

К каретке резцедержателя крепится фартук устройства посредством специальных винтов. В фартуке находится разъемная гайка, которая запускается специальной рукоятью. Гайка и рукоять фиксируются в крайних позициях посредством механизма шарикового типа. Если гайка включена, то осевая подача резцедержателя производится механическим способом от ходового винта.

Если гайка выключена, подача производится вручную, путем вращения маховика. При ручной подаче передвижение резцедержателя осуществляется посредством зубчатого колеса и рейки. Частью конструкции фартука является резервуар, который обеспечивает фартук необходимой смазкой. Масляный раствор заливается в резервуар через каретку.

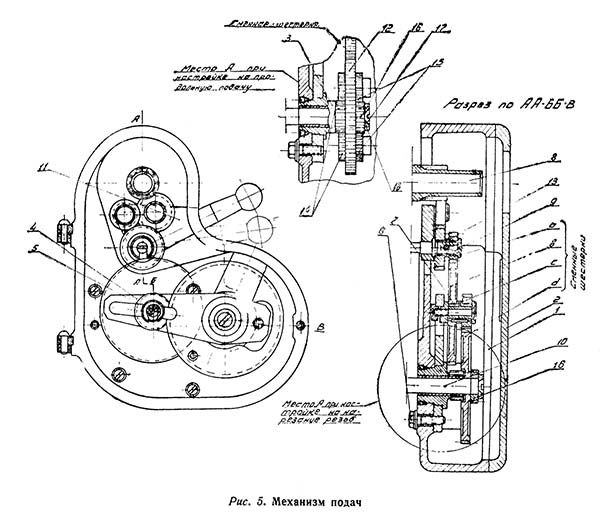

В конструкции агрегата имеется механизм подач, который позволяет задавать параметры для нарезки резьбы и скорость осевой подачи. Параметры регулируются посредством связи неподвижного зубчатого колеса, которое находится в коробке подач, и планетарной передачи, расположенной на ходовом винте. Подобная схема позволяет в 30 раз снизить число оборотов, которые совершает ходовой винт.

На дверках устройства установлены концевые выключатели, которые останавливают работу двигателя при открывании дверок в процессе его работы.

Управление конструктивными элементами токарного устройства производится посредством следующих органов:

1. Рукоять переключения скорости вращения главного рабочего вала.
2. Пусковик.
3. Кнопочная станция.
4. Рукоять изменения направления.
5. Рукоять установки положения резцовой головки.
6. Рукоять запуска маточной гайки.
7. Рукоять передвижения верхних салазок.
8. Рукоять установки положения пиноли заднего узла.
9. Рукояти передвижения поперечных салазок.
10. Маховик осевого перемещения резцедержателя.

Видео: токарный станок ТВ-16.

Republished by Blog Post Promoter

технические характеристики, описание и отзывы :: SYL.ru

Токарный станок ТВ-16 отечественного производства предназначен для различных токарных работ, включающих в себя нарезку резьбы, сверление отверстий, расточку и прочую обработку металлических заготовок. Агрегат рассчитан на единичное производство, широко используется в профессиональных училищах, школах, небольших мастерских.

Немного истории

Токарный станок ТВ-16 начали выпускать в послевоенное время. Производство было налажено на нескольких комбинатах. Верстак относится к настольному типу, разработан на базе чешских аналогов. Хотя сейчас станок не выпускается, он до сих пор используется частными мастерскими, а также для обучения молодых специалистов в учебных заведениях.

Изготавливались ТВ-16 в нескольких странах бывшего Советского Союза (Украине, России, Белоруссии, Казахстане). Все верстаки имели идентичные характеристики, отличались только по форме литья остова. Далее рассмотрим более подробно параметры и устройство агрегата.

Устройство и управление

Токарный станок по металлу ТВ-16 состоит из нескольких основных частей:

1. Чугунного остова.
2. Фронтальной и задней бабки.
3. Приводного механизма.
4. Системы подачи.
5. Фартука, суппорта.
6. Электрического оборудования.
7. Стола.

Для управления работой агрегата предусмотрено несколько элементов, а именно:

• кнопка включения и выключения;
• рукоятки изменения подачи скорости вращения, направления и фиксации детали;
• ручки передвижения верхних и поперечных салазок;
• кнопка активации основной гайки.

Кроме того, в управлении верстаком участвуют маховики перемещения пиноли задней бабки и продольной корректировки суппорта.

Токарный станок ТВ-16: технические характеристики

Ниже приведены параметры технического плана:

1. Длина / ширина / высота – 1,15 / 0,6 / 1,2 метра.
2. Вес – 150 килограммов.
3. Высота центров, расстояние между ними – 85 / 250 миллиметров.
4. Максимальная величина обрабатываемых заготовок над верхней частью суппорта – 90 мм.
5. Аналогичная величина над станиной – 160 мм.
6. Максимальная обточка по длине – 250 мм.
7. Нарезаемая резьба (шаг) – от 0,2 до 3 мм.
8. Количество резцов – 4 штуки.

Станина и рабочие элементы

Токарный станок ТВ-16 имеет чугунный остов, который предназначен для поддержки и обоюдного соединения основных узлов верстака. Профиль станины оснащен тремя разъемами, которые служат для перемещения и фиксации суппорта, а также задней бабки. Во фронтальной части остова имеется ходовой винт и рейка. Люфт по осям нивелируется путем установки контргайки. Фиксируется станина при помощи подставок к столу из дерева. Предусмотрена специальная емкость для сбора отходов.

Агрегат оборудован узлом сменных зубчатых шестерен, который дает возможность нарезать резьбы с различным шагом, а также перемещать суппорт в продольной плоскости. Фартук станка передает движение от ходового винта посредством специальной разъемной гайки. Предусмотрена рукоятка для активации и выключения этой опции.

При включении рабочего элемента фартука суппорт подается в продольной плоскости механическим путем, при взаимодействии с винтом. Если функция не активирована, операция осуществляется вручную вращением маховика. В этом случае подача суппорта производится через рейку и шестерню.

Настольный токарный станок ТВ-16: электрическое обустройство

Электрическая схема верстака имеет простую конструкцию, не представляет сложности по освоению для начинающих. Перед пуском агрегата в работу необходимо заземлить корпус. Для этого используют специальное приспособление, расположенное сбоку остова. Это необходимо для обеспечения безопасности пользователей.

Основные функции электрооборудования выполняют следующие элементы:

• магнитный пускатель с парой кнопок;
• пакетный выключатель реверсивного типа;
• предохранительная система;
• блокирующие контакты;
• панель с зажимами, служащая для подключения к сети.

Основное предназначение электрооборудования – запуск и остановка станка, реверсивный пуск мотора, блокировка двигателя при критическом напряжении или перепадах в электросети.

Передняя и задняя бабки

Токарный станок ТВ-16, характеристики которого позволяют выполнять несколько одиночных операций, оснащен передней и задней бабками. Они служат для обеспечения вращения заднего вала и фиксации обрабатываемой детали на нужном расстоянии.

В корпусе фронтального узла установлен подшипник, предназначенный для монтажа основного рабочего вала агрегата. Элемент радиально-упорного типа принимает на себя продольные и радиальные воздействия. Размещен он в передней части вала. На главном вале расположен шкив, обеспечивающий заданную скорость вращения. Такое решение позволяет агрегировать силовой агрегат напрямую с основным валом. Имеется возможность реверсивной перекидки благодаря предусмотренному в конструкции трензелю.

Задняя бабка двигается по станине продольно, с использованием специальных направляющих элементов. Облегчает управление узлом рукоять с эксцентриком. Предусмотрено перемещение блока перпендикулярно посредством регулировки производимой манипуляции нижним винтом. В пиноли есть отверстие, служащее для монтажа центрального конуса. Пиноль перемещать вручную помогают размещенные в ней винты, гайки и маховик с измерительной шкалой. Рабочие валы на обоих механизмах смазываются при помощи пары масленок и войлочных подушек.

Обобщение

Токарный станок ТВ-16, технические характеристики которого оптимально подходят для обучения новичков, отлично справляется со своей миссией. Судя по отзывам пользователей, он прост в обслуживании, продуктивен, не требует особого ухода.

Все операции максимально понятны, при этом не требуют особых трудовых и временных затрат. Токарный станок ТВ-16 – это детище советской промышленности. Однако он остается востребованным не только в качестве обучающего пособия, но и как агрегат для основной работы в небольших мастерских. Доступные запчасти, надежность, простота в управлении, точность обработки – основные преимущества рассматриваемого верстака.

Токарно-винторезный станок ТВ-16: характеристики, паспорт, видео

История создания станка

Оборудование было разработано на основе чехословацкого прибора TOS MN80.

Чехословацкий прибор TOS MN80

В Советском Союзе производством этого станка занимались многие заводы, например:

• инструментальное предприятие в Кобрине;
• механический комбинат в Иркутске.

Было также много других мест, которые производили станки этой модели, но все произведенное оборудования имело одинаковые технические характеристики, а все отличия заключались лишь в форме литья, используемой на заводе.

Популярность станок получил благодаря простой конструкции, разобраться в которой не составляет труда, но именно она способствовала обучению технологиям по обработке различных металлов. На приборе можно:

• обтачивать поверхности;
• высверливать и растачивать отверстия;
• нарезать резьбу.

Такой широкий спектр возможностей делает станок незаменимым для молодых специалистов, недавно окончивших училище и нуждающихся в практике.

Техника безопасности и меры предосторожности

Токарные работы всегда связаны с повышенным уровнем риска. Основные пункты правил техники безопасности:

• работать необходимо только на полностью исправном оборудовании;
• перед запуском оборудования обязательно проверить заземление и систему отведения стружки;
• запрещено облокачиваться на станок или отходить от него во время работы;
• работать необходимо в спецодежде и очках.

Также оператор должен следить, чтобы масло не разбрызгивалось и соблюдать технику пожарной безопасности.

Токарный агрегат ТВ-320 и ТВ-320 П созданы для работы в условиях массового производства. Они отличаются надежностью и высокой производительностью, которая обеспечивается конструктивными особенностями оборудования.

ТВШ-3, 1965 года, Ростов — Станки серии ТВ-х

Уже очень очень много лет мечтал про собственный токарный. Но пока обходился изготовлением токарных изделий на стороне, в хорошей токарной мастерской, где токаря с образованием и опытом из СССР.

Было очень удобно сдать эскиз детали и получить готовую с точным соблюдением размеров, снятыми фасочками и прочими проявлениями опытной руки мастера-токаря.

Но ничто не вечно под луной. Мастер-токарь скоропостижно скончался. Качество исполнения токарных заказов закончилось. Заказы начали исполняться с откровенным браком, без соблюдения размеров…

Чтож, пришло время исполнения мечты про собственный токарный. Оказалось, за то время что я мечтал токарные станки существенно подорожали, а может они всегда были в цене.

Хотел приобрести что-то из ряда ТВ-4…ТВ-7, но не получилось.

Взял ТВШ-3, об этом гласит табличка на КПП станка. Состояние среднее, с трехфазным двигателем 5кВт. Хозяин его не чистил совсем, на направляющих были горы резиновой стружки вперемежку с цветметом. Все это случилось два месяца тому — приблизительно в середине января 2013. После покупки началась мойка станка в бензине, окраска и изготовление недостающих деталей.

Комплектность была как у многих чипмейкеров, приблизительно такой:

Снимок не мой, взят из частного обьявления. Если кто узнал его как свой, заранее извиняюсь за плагиат.

В оригинальной комплектации ТВШ-3/ТВШ-2 выглядит так:

… опять же мои извинения за плагиат. Снимки не мои.

Корыта в моем станке не было, но это хорошо, потому что можно его сделать более удобным чем в оригинале.

Кожуха приводного ремня тоже не было. Опять же тема для творчества, так как оригинальный кожух немного вычурный, так мне показалось.

Двигатель сменил на асинхронный однофазный 2,2 кВт, 2800 об/мин с реверсом. Скорости вращения шпинделя конечно же увеличились вдвое. Там где 120 об/мин в реале 250 об/мин. Меня это вполне устраивает. Если понадобится вернуть скорости к номиналу или замедлить то поставлю другой двигатель. На станине под КПП есть чудное место под кронштейн второго двигателя с четырьмя отверстиями с нарезанной М8.

Продолжение следует…Изменено 15 марта 2013 пользователем uzbek www.chipmaker.ru

Суппорт токарного станка TSA-16

Супортная плита с укрепленным в ней фартуком перемещается по двух наружных – призматической и плоской направляющей. Продольное движение по станине получаем от ходового винта 226. Нижний суппорт 101 укреплённый на суппортной плите 100 получает поперечное перемещение по отношению направления движения суппортной плиты, с помощью ходового винта 116 вращением рукоятки 123. Поворот 102 осажден на нижнем суппорте 101 и поэтому разрешает на уставление верхнего супорта о закрепленной на нем резцедержавкой 129 с своевольным углом от 0° до 60° в двух угловых направлениях для точения коротких конусов. Во время точения конусов перемещение верхнего суппорта осажденного по направляющих поворота 102 получаем с помощью ходового винта 117 через покручивание маховичком 122, прикрепленного на её свободном конце – включением ходового винта 226.

Ходовые винты для перемещения нижнего суппорта и верхнего имеют раздвижной масштаб по 0,05 мм, что делает возможным точное определение диаметра обточенного предмета.

В суппортной плите 100 применены войлочные прокладки, для равномерной смазки направляющих станины во время движения суппорта. Зазоры в направляющих удаляются путём регулировки клинов 124 и 125.

Четырёхрезцовый резцедержатель. Стальной четырехрезцовый резцедержатель 129 в форме четырехугольной башенки вращательно осажденной на шкворне 131 укреплённым неподвижно в верхним суппорте 103, Соответственное неподвижное уставление и её жесткость во время работы обеспечивает укрепленная в верхнем суппорте защелка 145, При установке и закреплению резцедержатель попадает в один из четырех вырезов, исполненых в его основании на каждых 90°, на защелку. Зажим резцедержателя к суппорту получаем путём сильного вращения рукояткой 130 до отказа. Рукоятка 130 осаждена на резьбе шкворня 131. Для определения положения и прикрепления резцедержателя к следующей операции освобождаем его, путем частичного откручивания рукоятки 130 со шкворня 131, Освобожденный резцедержатель отталкивается от верхнего суппорта пружиной 130 и сходит с защелки 145, разрешая повернуть его в новое положение. Резцы прикреплены болтами с квадратными головками.

Фартук. Перемещение фартука получаем от ходового винта 226 с трапециоидальной нарезкой 6 винтов I” через разьёмную гайку 504, которая осаждена на ходовом винте и прикреплена к винте фартука.

Включение и выключение подачи завершается ручным рычагом 501 замыкающим или отмыкающим разъёмную гайку 504, Ручное перемещение суппорта на станине совершается после открытия разъёмной гайки маховичком для ручной подачи 502 и зубчатым колесам взаимодействующим с ходовым винтом, который одновременно исполняют роль зубчатки. Для предохранения винта от протирания во время ручного перемещения суппорта, приводится винт в неподвижное состояние при помощи рычага 161 и муфтой 162/черт.05/. Во время механической работы суппорта маховичок 502, для подачи вручную можно выключить передвигая по направлению оси.

Техника безопасности

Соблюдение техники безопасности способствует предотвращению травм при эксплуатации оборудования.

Для недопущения возникновения несчастных случаев необходимо придерживаться следующих правил:

• Не допускается выполнение очистительных и смазочных работ  элементов оборудования во время его эксплуатации.
• Не разрешается оставлять оборудование включенным и отходить от него, предварительно необходимо отключить его от электрической сети.
• Необходимо обеспечить хорошее освещение рабочего пространства.
• При возникновении поломки необходимо незамедлительно прекратить работу.
• В случае аварийной ситуации требуется немедленно отсоединить оборудование от электрической сети.

Особенности станка

Для фиксации подшипников используются гайки.

А также важно отрегулировать натяжение клиноременной передачи так, чтобы не было проскальзывания на шкивах, но при этом оно не было чересчур сильным. Для того чтобы совершать регулирование всего прибора, требуется использовать эксцентриковый механизм, а после выполнения необходимых процедур, зафиксировать его в нужном положении. Перед тем как закрепить станок, нужно внимательно осмотреть состояние оборудования, смазать все шестерёнки и очистить все, что можно от опилок, грязи, остатков машинного масла

При помощи клиньев и винтов возможна коррекция пробелов в направляющих каретки суппорта

Перед тем как закрепить станок, нужно внимательно осмотреть состояние оборудования, смазать все шестерёнки и очистить все, что можно от опилок, грязи, остатков машинного масла. При помощи клиньев и винтов возможна коррекция пробелов в направляющих каретки суппорта.

Для обработки изделия по конусу требуется сдвинуть заднюю бабку относительно центра изделия. При помощи винтов необходимо настроить точное ее положение.

Электрооборудование. Параметры электрических цепей станка 1Д95

• Питающая сеть: напряжение — 380 В, ток — трехфазный, частота — 50 Гц
• Цепь местного освещения: напряжение — 36 В, ток — переменный

На станке установлены четыре трехфазных короткозамкнутых асинхронных электродвигателя:

Первоначальный пуск токарно-винторезного станка 1Д95

При первоначальном пуске станка необходимо путем внешнего осмотра проверить надежность заземления и качество монтажа электрооборудования. После осмотра на клеммных наборах в шкафу управления отключить провода питания всех электродвигателей. При помощи вводного автомата (BB) станок подключить к цеховой сети. Проверить действие блокирующих устройств (кожyxa сменных шестерен и кожуха ограждения патрона). При помощи кнопок и рукояток управления проверить четкость срабатывания магнитных пускателей. После этого провода питания электродвигателей подключить на свои места. Проверить правильность вращения электродвигателей. При правильном подключении станка к питающей сети и при включении насоса охлаждения охлаждающая жидкость вытекает из сопла системы охлаждения. Убедившись в правильности вращения электродвигателей, можно приступить к опробованию станка в работе.

Описание работы токарно-винторезного станка 1Д95

Схема электрическая принципиальная показана на рис — 21. В таблице 6 указан перечень к схеме. При включенных автоматах ВВ и В1 на станке можно производить токарные операции, сверлильные работы и заточку режущего инструмента. Запуск электродвигателя насоса охлаждения осуществляется пускателем РЗ путем нажатия на кнопку КнП1, расположенную на пульте управления. Управление шпинделем токарного станка осуществляется от двух независимых рукояток. Каждая из рукояток имеет самовозврат в нулевое положение (позиция 0) с помощью пружин. Благодаря этому, каждая из позиций рукоятки (I, II, III, IV) работает как кнопка (толчковая). Таким образом может быть осуществлен пуск, реверс электродвигателя в любую сторону с помощью поворота рукояток в одно из крайних положений (левое — позиция I диаграммы, правое — позиция II). При этом, соответственно, замыкаются нормально разомкнутые контакты микропереключателей 1П или 2П. Замкнувшийся контакт включает соответствующий пускатель (Р1 или Р2). Включившийся пускатель (PI или Р2) переходит в самопитание и запускает электродвигатель главного привода в ту или другую сторону. Электродвигатель приводит во вращение шпиндель по или против часовой стрелки. Из нулевого положения рукоятки могут бытъ выведены также в положение «от себя» (полностью или частично). При частичном, толчковом нажиме на рукоятки в положение «от себя» (позиция III диаграммы) размыкаются нормально замкнутые контакты конечных выключателей:

• для правой рукоятки 1П (7-8)
• для левой рукоятки 2П (8-12)

Пускатель PI или Р2 теряет самопитание, отключается, электродвигатель со шпинделем останавливается. При необходимости быстрого торможения шпинделя рукоятки выводятся в положение «от себя» полностью до остановки шпинделя, что соответствует позиции IV на диаграммах. При этом замыкается нормально разомкнутые контакты 7-9 конечных выключателей ВПт3 и ВПт4. Включившийся пускатель Рт приводит электродвигатель в режим динамического торможения. После окончания торможения шпинделя рукоятки не следует держать в позиции ГУ во избежание чрезмерного нагрева электродвигателя. Торможение шпинделя осуществляется также при полном НАЖИМЕ на аварийную кнопку «Все стоп» (КнАв) благодаря замыканию нормально разомкнутым контактам 6-9. Взаимные блокировки, исключающие возможностъ одновременного включения пускателей PI, Р2 и Рт, осуществляются в схеме нормально замкнутыми контактами пускателей 9-10; 10-11; 18-20; 22-43. Запуск, реверс и остановка электродвигателя сверлильного агрегата осуществляется при помощи пускателей Р6 и Р7 путем нажатия на кнопки КнП3 (33-34), КнП4 (34-36) и КнС3 (31-32). Запуск и остановка электродвигателя заточного приспособления осуществляется пускателей Р5 путем наяатия не кнопки КнП2 (28-29) и КнС2(7-28). Остановку электродвигателей сверлильного агрегата и заточного приспособления можно осуществить путем нажатия на аварийную кнопку (КнАв). Нулевая защита осуществляется катушками магнитных пускателей. Защита от токов короткого замыкания осуществляется при помощи автоматических выключателей ВВ и В1. Защита от перегрузки электродвигателей осуществляется:

• главного привода — реле РТп1
• насоса охлаждения — реле РТп2
• заточного приспособления — реле РТп3
• сверлильного агрегата — реле РТп4

Включение электродвигателя шлифовального приспособления М4 осуществляется пакетным выключателем В2.

Эпилог

      К сожалению а может к счастью, ТВ-16 я продал. Продал по местным меркам за хорошую цену, но со всей оснасткой. Это вроде была ошибка, в вроде и нет. Сейчас я снова брожу по барахолкам в поисках оснастки, инструментов для нового станка….

    Продавал станок я на местном сайте барахолки типа Авито, долго и за дорого. Его в итоге купили!. Первый месяц мне было очень не по себе, так как станок стал частью дома. Очень не хватало где то в душе, поэтому я снова принялся за поиски станка ТВ-4, ТВ-6, ТВ-7, в общем как повезет. И спустя время я все таки нашел вариант ТВ-6. О нем я отдельно напишу. А пока хочу сделать напутствие тем кто имеет ТВ-16 на подшипниках качения. Не продавайте своё детище, лучше вложитесь в его модернизацию. Станок для хоббийных целей очень хорош.

Эксплуатация токарно-винторезного станка ТВ-4

Перед началом выполнения работ на ТВ-4 учеников следует ознакомить с основными техническими характеристиками конструкции и основами техники безопасности.

При эксплуатации станка следует выполнять следующие этапы:

• Выполнить предварительный осмотр оборудования и подготовку работы на нем. Осмотреть оборудование и рабочее место, оно должно быть очищено от стружки при работе предыдущей смены. При отсутствии неисправностей настроить станок получение детали заданного типа.
• Воспроизведение работы на агрегате. Выполнить предварительную настройку оборудования, правильно расположить заготовку между задней и передней бабкой, чтобы получить точную деталь.
• Выполнить профилактические работы. После работы удалять остатки стружки и металлической пыли после каждой обработанной детали. Для этого можно воспользоваться специальными приспособлениями – щетками или пылесосом. Также необходимо проверить целостность оборудования, отключить станок от электрической сети.

ТВ-4 не рассчитан производство деталей в большом количестве, соответственно степень его нагрузки необходимо контролировать.

Важно! При эксплуатации станка по металлу не должно быть никакой вибрации! В случае возникновения вибрации, следует оставить действие станка и принять меры к устранению неполадки. Прежде всего, проверить крепление инструмента и обтачиваемой детали

Что представляет собой станок ТВ-16

Токарный станок данной модели — это оборудование, основным предназначением которого является обучение токарному делу молодых специалистов. Такими станками оснащались как профессионально-технические училища и школы, так и учебные классы промышленных предприятий. Хотя данная модель оборудования уже давно не выпускается, на нем до сих пор осваивают азы профессии токаря многие молодые люди.

Основой для разработки и производства станка ТВ 16 послужила модель чехословацкого оборудования TOS MN80. На территории Советского Союза этот токарный станок производили сразу несколько предприятий, среди которых можно выделить следующие:

• Алма-Атинский станкостроительный «Завод имени Кирова»;
• «Комбинат имени Ворошилова» в г. Уральск;
• Инструментальное предприятие в г. Кобрин;
• Завод «Сельхозмашцепь» в г. Краснодар;
• Литейно-механический завод «Октябрь» в г. Дубно;
• Механический комбинат в г. Иркутск.

Технические характеристики и конструктивные особенности токарных станков, выпускаемых на данных предприятиях, ничем не отличались. Различия были лишь в том, какие формы литья станины использовал тот или иной завод.

Конструктивно станок ТВ 16 состоит из следующих узлов и механизмов:

• несущая станина;
• стол станка;
• передняя бабка оборудования;
• суппорт;
• механизм подач;
• приводной механизм;
• система электрического оборудования;
• задняя бабка оборудования;
• набор инструмента и специальных приспособлений.

Несложная конструкция станка позволяет легко освоить азы токарного дела и хорошо разобраться в принципах данной технологии обработки металлов.

Это интересно: Станок для заточки ножей своими руками — разбираемся детально

Конструкция и описание основных узлов токарно-винторезного станка 1616

Коробка скоростей токарного станка 1616

Коробка скоростей (редуктор) токарного станка 1616

Основанием станка 1616 является сплошная тумба. В левой части основания смонтирован на подвеске редуктор с фланцевым электродвигателем; в средине тумбы установлены масляный резервуар и маслонасос, а слева расположены бак и привод для системы охлаждения.

В корпусе редуктора на радиальных шариковых подшипниках смонтированы три валика. На первом шлицевом валике перемещается тройной блок шестерен, а на втором — двойной блок шестерен. Управление обоими блоками осуществляется от одной рукоятки и может производиться на ходу станка 1616. Устройство для переключения скорости редуктора показано на фиг. 206. При оттягивании рычага 1 на себя в направлении стрелки а барабан 5 перемещается вправо и размыкает посредством диска 2 контакты микропереключателя 7, выключая тем самым приводной электродвигатель.

При поворачивании рычага станка 1616 с барабаном по часовой стрелке (в) или против часовой стрелки (г) относительно оси 6 производится выбор нужного числа оборотов, которые указываются стрелкой 4, закрепленной на барабане 5. Числа оборотов нанесены на табличке, установленной на неподвижном кронштейне 3. При подаче рычага 1 от токаря по стрелке б сначала производится переключение скорости, затем — включение электродвигателя. Принципиальная схема механизма переключения скоростей показана на фиг. 207-Переключающии диск 5, связанный с барабаном 8, имеет расположенные по окружности в определенной закономерности отверстия.

Каждой скорости редуктора соответствует свое расположение отверстий. Как уже указывалось выше, при повороте диска с барабаном происходит выбор нужной скорости, при этом против круглых реек 10 и 11 на диске располагается необходимая для данной скорости комбинация отверстий При перемещении переключающего диска в направлении стрелки б вдоль вала 6 он упирается в конец рейки 10 или 11 и перемещает ее. поворачивая при этом зацепляющуюся с нею шестерню 9. Одновременно с шестерней 9 получает вращение сидящая с ней на одной оси шестерня 7, вызывая перемещение рейки 3 с переключающей вилкой 4, Вилка входит в кольцевой паз блока шестерен 2 и при своем движении перемещает блок вдоль вала 1, производя переключение скорости.

Технические характеристики

Мощность электродвигателя рассматриваемого оборудования составляет 0.6 КВТ. При этом полный вес станка составляет 280 кг, что позволяет ему легко располагаться в бытовых условиях.

Основные параметры

К основным параметрам ТВ-4 относятся:

• расстояние между центрами – 35 см;
• наибольшая длина обтачивания – 30 см;
• максимальный диаметр заготовки, обрабатываемой над верхней частью суппорта – 125 мм;
• диаметр, обрабатываемый над станиной – 20 см.

Узлы в станке классические, с определенными техническими характеристиками, которые позволяют выполнять все токарные работы, характерные для этого вида оборудования.

Шпиндель

Располагается в передней, шпиндельной бабке и его основная функция – вращать рабочую заготовку посредством трехкулачкового патрона. От приемного шкива получает 6 цифр оборотов. Максимум – 710 об/мин.

Наибольший диаметр обрабатываемого прутка на шпинделе – 15 мм. Конец шпинделя резьбовой – М36х4.

Суппорт и подачи

Предназначен для перемещения режущего инструмента. Имеет 4 каретки:

• Первая — перемещается по направлению станины.
• Вторая – перемещается по поперечным направляющим первой каретки, перемещает режущий инструмент в поперечном направлении.
• Третья – от среднего положения в обе стороны поворачивается на 45 градусов.
• Четвертая – несет резцедержатель и перемещается в продольном направлении по третьей каретке.

Резцовые салазки по техническим характеристикам предполагают смещение на 5 см.

Задняя бабка

Ее еще называют упорной бабкой. Это конструктивная деталь, главная функция которой – поддержка с помощью центра второго конца заготовки. Она фиксирует будущую деталь.

Расположена на основании, которое равномерно перемещается по направляющим станины. В упорной бабке расположена пиноль, передвигающаяся в продольном направлении. Ее движение осуществляется маховиком.

Электрооборудование

Привод осуществляется от асинхронного электродвигателя ~220В. Через клиномерные передачи и одноступенчатый шкив движение передаётся ходовому валу, коробки скоростей.

Также к электрическому оборудованию относится электрический щит, трансформатор, плавкие вставки. Щиток электрооборудования и магнитный пускатель расположены в правой тумбе, а сам электродвигатель с кнопочной станцией – в левой.

Общие размеры (габариты) и вес

Станок относится к легкому классу оборудования. Его параметры в мм 1100х470х1020. Класс по точности обработки Н, что позволяет допускать погрешность не больше 10 мкм.

Благодаря своим комфортным размером подходит даже для установки в квартире или на балконе. Поэтому станок и пользуется популярностью у бытовых мастеров.

Конструктивное устройство токарно винторезного станка ТВ 6

Указанный агрегат собран из таких основных частей:

• Задней/передней тумбы.
• Станины.
• Коробки подач.
• Передней/задней бабки.
• Суппорта.
• Фартука.
• Гитары.
• Защитных кожуха (для патрона) и экрана (резца).
• Шкафа электрической коммутации.

Обе тумбы в сечении имеют П-образную форму и усилены сверху и снизу ребрами жесткости. В передней тумбе смонтирован электродвигатель главного привода, рядом расположена реверсная кнопочная станция для его пуска и остановки. Электрический щиток станка размещен в задней тумбе.

Станина является основным несущим элементом токарного станка ТВ 6 и опирается на обе тумбы. На станине монтируют и крепят, соединяя в общую конструкцию, все остальные механизмы станка. Для жесткости станине придается коробчатая форма, в ней есть проемы (окна). В верхней части станины выполнены две направляющие призматического сечения. Причем по расположенной ближе к наблюдателю передней направляющей станка передвигается его каретка, а по задней – соответственно задняя бабка. На передней плоскости станины расположен ходовой винт с рейкой.

Внутрь передней бабки токарного станка ТВ 6 помещена 6-ти ступенчатая коробка передач, которую через клиноременную передачу вращает электродвигатель (главный привод). Коробка передач приводит во вращение шпиндель, в патроне которого закреплена обрабатываемая заготовка. Шпиндель опирается на три подшипника, один из которых – радиального типа, два других – упорные, и фиксируется при помощи винтов. Ниже коробки стоит подключенная к ней гитара. Этот зубчатый механизм передает вращательное движение от коробки передач на коробку подач. Его передаточное отношение имеет для токарного станка ТВ 6 постоянную величину, равную ¼.

Коробка подач позволяет настроить процесс нарезания метрической резьбы с выбором шага из ряда 0,8; 1 или 1,25 мм или выполнять продольное движение суппорта. Управляют коробкой подач с помощью двух рукояток. Одна из них необходима для выбора требуемого шага резьбы путем включения ходового винта. Другая нужна для подключения ходового вала коробки подач при остальных токарных операциях. Т. о. возможность одновременной работы ходовых вала и винта полностью исключены. В нижней части коробки подач есть поддон для сбора смазочного масла. Жидкая смазка в узлы трения и зубчатые колеса подается за счет капиллярных сил по специальным фитилям. При эксплуатации станка осевое смещение ходового винта должно отсутствовать. Для компенсации этого люфта нужно затянуть две круглые гайки.

Назначением фартука является организация продольного движения суппорта вдоль заготовки через вращение вала либо винта (ходового). Суппорт можно перемещать двумя способами – вручную за счет вращения его маховика либо от ходового вала. Для фартука предусмотрена блокировка, которая не допускает его одновременного перемещения от вала (механический способ) и через маточную гайку маховика. Управление фартуком производится посредством трех имеющихся на нем рукояток.

Суппорт отвечает за крепление и перемещение резца. Для последнего действия он снабжен 4-ма каретками. Они связаны между собой через направляющие, которые обеспечивают перемещение резца (продольное и поперечное) вращением винтов и гаек. Нужный для этого момент создается маховиком. От нагрузки, которую испытывает резец при точении, изнашиваются поверхности направляющих, кареток и клиньев. Появляются зазоры, резец в процессе работы вибрирует, снижается точность обработки детали. Чтобы избавиться от этого, регулируют прижимные планки каретки путем затягивания винтов.

Резцедержатель фиксируется опорным штифтом на самой верхней каретке. Он вмещает четыре резца с сечением державки до 12 * 12 мм. Резцы зажимаются болтами.

Основное назначение задней бабки – поддержка не закрепленного в патроне конца детали вращающимся центром в одной оси со шпинделем. Это способствует получению точных размеров и приличной шероховатости поверхности изделий. Бабка состоит из корпуса с основанием, размещенным на направляющей станины. Пиноль задней бабки движется продольно в ее корпусе с помощью маховика и рукоятки. В пиноли выполнено конусное отверстие для упорного центра, сверлильного патрона или развертки. Корпус бабки фиксируют на направляющей с помощью зажимной ручки.

Настройка станка токарно-винторезного станка ТВ-16

1. Перед началом работы следует выбрать число оборотов шпинделя согласно табличке, прикрепленной на передней бабке.Установить ремни на соответствующие канавки шкивов. Ослабление и натяжение клиноременной передачи производить рукояткой 8 (рис. 4).
2. Различные подачи и нарезание резьб осуществляются путем установки сменных шестерен a, b, c, d. Подбор шестерен производится по табличке, прикрепленной к внутренней стороне дверцы механизма подач.При настройке на подачу следует вместо сменной шестерни d установить планетарную передачу.
3. Установка сменных шестерен производится в следующем порядке:

• а) Ослабить винт 6 (рис. 5).
• б) На втулку 13 трензеля насадить шестерню a и закрепить ее винтом 9.
• в) На втулку 7 гитары насадить шестерню b и c и закрепить их винтом 5.
• г) На ходовой винт насадить шестерню d (или при настройке на подачу установить планетарную передачу).Примечание: При установке сменных шестерен обязательно выдерживать боковой зазор между сцепляющимися зубьями шестерен в пределах 0,1 – 0,3 мм.
• д) После установки сменных шестерен гитару закрепить винтом 6.

Пуск станка производится следующим образом:

• а) Установить рукоятку переключателя в положение „Вперед” или „Назад” (в зависимости от требуемого направления вращения шпинделя). При этом стрелка, нанесенная на рукоятке переключателя, должна быть направлена на соответствующую надпись на табличке переключателя.
• б) Нажать кнопку „Пуск” кнопочной станции.

Остановка станка производится нажатием кнопки „Стоп”. По окончании работы на станке следует обязательно ставить рукоятку переключателя в положение „Выключено”, так как кнопка „Стоп” выключает только электродвигатель и не снимает напряжения со станка.

Паспорт | PBS North Carolina

Доступ к эксклюзивным шоу и фильмам с помощью Passport

Passport — это привилегия участника PBS North Carolina, которая дает правомочным сторонникам расширенный доступ по запросу к библиотеке качественных программ общественного телевидения в Интернете.

Как член и поддержка PBS North Carolina, вы получаете расширенный доступ к тысячам полных эпизодов и отмеченных наградами фильмов с новыми программами, добавляемыми еженедельно. Станьте участником и смотрите лучшие кулинарные шоу, драмы, исторические и документальные фильмы уже сегодня!

Часто задаваемые вопросы о паспорте

Вы также можете обратиться в отдел обслуживания клиентов по телефону 888-292-7070 с понедельника по пятницу с 9:00 до 17:00, чтобы запросить изменения в вашей учетной записи.

Найдите свой паспортный счет

Посмотрите сейчас

Активируйте видеоприложение PBS

Активировать сейчас

Станьте участником сегодня

Когда вы делаете пожертвование PBS North Carolina, вы помогаете служить нашему сообществу через средства массовой информации, которые обучают, вдохновляют и развлекают.

Узнайте больше обо всех способах поддержки PBS North Carolina.

Учить больше

Popular in Passport

Эти захватывающие драмы стали самыми популярными шоу PBS NC Passport этим летом. Найдите свои новые любимые часы для разгула уже сегодня!

Новое в Passport

Посмотрите эти шоу и фильмы, только что добавленные в библиотеку Passport.

Независимые фильмы доступны только с паспортом

POV

Не идет тихо

После того, как ей поставили диагноз БАС, Эди Баркан начинает национальное движение за здравоохранение.

Смотри

Независимый объектив

Филадельфия Д.А.

Взгляните изнутри на бурный первый срок непримиримого окружного прокурора Филадельфии Ларри Краснера.

Смотри

Независимый объектив

Реальный пацан

Транс-подросток преодолевает подростковый возраст и трезвость.

Смотри

Что такое паспорт PBS?

PBS Passport — это льгота для участников PBS в Северной Каролине, которая дает правомочным сторонникам расширенный доступ к библиотеке качественных программ общественного телевидения в Интернете по запросу. Библиотека PBS NC Passport в настоящее время предлагает более 1000 эпизодов для просмотра, причем еженедельно добавляются новые программы PBS.

Как я могу подписаться на Passport?

Passport — это льгота для членов PBS North Carolina, которые вносят не менее 5 долларов в месяц в качестве поддерживающего донора или делают единовременный подарок в размере 60 долларов в год или более.

Чтобы стать участником, сделайте пожертвование. Как только ваш подарок будет обработан, вы получите ключ активации и инструкции по настройке учетной записи Passport.

Если вы уже являетесь участником с этими уровнями пожертвований, свяжитесь с нашей командой Audience Services по электронной почте [email protected] или по телефону 888-29.2-7070 с понедельника по пятницу, с 9:00 до 17:00, чтобы активировать преимущества Passport.

Я уже являюсь донором на уровнях, необходимых для паспорта. Как узнать, есть ли у меня льгота?

Если вы являетесь постоянным донором на сумму 5 долларов США в месяц или более или сделали одноразовый подарок в размере 60 долларов США или более в этом году, возможно, наша система сгенерировала для вас ключ активации Passport!

Чтобы проверить, пожалуйста, посетите https://www.pbs.org/passport/lookup/ и введите свой адрес электронной почты. Если вы являетесь активным участником, вам будет предложено войти в систему, после чего вы сможете настроить свою учетную запись.

Я только что сделал пожертвование, но не получил ключ активации. Что я должен делать?

Свяжитесь с нашей командой Audience Services по электронной почте [email protected] или по телефону 888-292-7070 с понедельника по пятницу с 9:00 до 17:00, чтобы получить ключ активации.

Я не могу вспомнить свой ключ активации. Как мне его найти?

Посетите страницу https://www.pbs.org/passport/lookup/ и введите свой адрес электронной почты. Если вы являетесь активным участником, вам будет предложено войти в систему.

Если нет, свяжитесь с нашей командой Audience Services по электронной почте [email protected] или по телефону 888-292-7070 с понедельника по пятницу, с 9:00 до 17:00, и они будут рады помочь вам настроиться. вверх.

Я знаю, что являюсь участником программы Passport, но моя учетная запись не может быть найдена в системе. Что я должен делать?

Убедитесь, что адрес электронной почты, который вы использовали для активации учетной записи, тот же. Если у вас по-прежнему возникают проблемы, свяжитесь с нашей командой Audience Services по электронной почте [email protected] или по телефону 888-292-7070 с понедельника по пятницу, с 9:00 до 17:00, и они будут рады помочь.

Я не могу вспомнить, активна ли моя учетная запись Passport. Как проверить?

Просто зайдите на pbs.org и войдите в систему. Если ваша учетная запись активирована правильно, вы увидите небольшой сине-белый символ розы ветров рядом с вашим именем в левой верхней части экрана.

Как обновить или отменить свое членство?

Вы можете запросить внесение изменений или отмену вашего членства, отправив электронное письмо на адрес [email protected]. Вы также можете связаться с Audience Services по телефону 888-29.2-7070 с понедельника по пятницу, с 9:00 до 17:00, чтобы запросить изменения в вашей учетной записи.

Что делать, если я не могу позволить себе паспорт. Могу ли я по-прежнему смотреть видео?

Да! PBS North Carolina предлагает сотни замечательных онлайн-программ. Вы можете посмотреть их в приложении PBS Video и посетив video.pbsnc.org , нашу онлайн-платформу потокового вещания, на которой представлены любимые шоу PBS и местные продукты PBS NC.

Какие программы я могу видеть с помощью Passport?

В библиотеке представлены признанные критиками фильмы Кена Бернса, Генри Луиса Гейтса-младшего и других, а также эпизоды таких популярных программ, как 9.0117 American Experience , Antiques Roadshow , Nature , NOVA и Masterpiece — в том числе Sanditon , All Creatures18 Great & Small ранний доступ ко многим грядущим сериям Great & Small.

В дополнение к этим фирменным сериалам в библиотеке есть множество известных программ общественного телевидения, посвященных искусству, науке, истории и образу жизни. Есть тысячи наименований для изучения, и каждую неделю добавляются новые шоу и фильмы.

Как просмотреть программы Passport?

Программы Passport можно просмотреть на вашем компьютере или устройствах, посетив video.pbsnc.org .

Если у вас есть смартфон или планшет, загрузите приложение PBS Video, чтобы получить еще больше удовольствия от просмотра. Вы можете найти приложение PBS Video на Roku, Apple TV, Amazon Fire TV и других платформах! Узнайте больше о приложении PBS Video здесь .

Как узнать, доступно ли шоу только с паспортом?

Все шоу и фильмы Passport в приложении PBS Video и на онлайн-портале потоковой передачи будут иметь этот значок Passport рядом с названием видео или на видеоизображении.

Почему я не могу найти такие программы, как «Док Мартин», «Отец Браун» или другие выпуски моих любимых шоу PBS NC?

PBS не производит, а распространяет программы. Некоторые программы имеют ограниченные права на потоковую передачу или доступны только для широковещательного распространения.

Местные станции-члены, такие как PBS NC, принадлежат и управляются индивидуально и поэтому планируют наши телепрограммы независимо. Это включает в себя нашу способность приобретать программы из источников, отличных от PBS, таких как Американское общественное телевидение (APT) и BBC Worldwide, которые не всегда доступны для потоковой передачи по запросу.

Как искать только программы Passport?

Посетите video.pbsnc.org и введите поисковый запрос, например «шедевр» или «нова».

Нажмите «Показать фильтры» слева, а затем выберите параметр PBS NC Passport Videos в разделе «Фильтровать по доступу». В дополнение к видео Passport, здесь вы можете фильтровать по шоу, типам или ссылкам на видео.

Как настроить Roku, Amazon Fire или Apple TV?

Passport доступен на этих устройствах через приложение PBS Video. Прежде чем начать, убедитесь, что ваша учетная запись на pbs.org активирована с помощью ключа Passport.

Найдите канал PBS на своем устройстве. Вы получите код для привязки устройства к своей учетной записи по адресу pbs.org/activate .

Онлайн-видеоуроки доступны для Apple TV и Roku . Инструкции аналогичны для Amazon Fire.

Если вы не можете подключиться к каналу или приложению PBS, убедитесь, что ваша операционная система обновлена. Узнать больше

Как смотреть видео Passport на смарт-телевизоре?

Приложение PBS Video в настоящее время доступно для Samsung Tizen (самый последний список платформ см. здесь), и все совместимые смарт-телевизоры Android будут иметь приложение Google Play Store на своем телевизоре, где они смогут загрузить приложение PBS Video. для Android.

Для просмотра Passport на смарт-телевизорах, не использующих Android, требуется отдельное потоковое устройство, например Roku, Apple TV или Amazon Fire Stick. Вы также сможете получить доступ к видео Passport, если у вас есть Roku TV.

Что делать, если здесь нет ответа на мой вопрос?

Более часто задаваемые вопросы и советы по устранению неполадок можно найти на сайте help.pbs.org.

Для поддержки по телефону, связанной с Passport или приложением PBS Video, свяжитесь с нами по телефону 855-222-6135, с понедельника по пятницу с 10:00 до 23:00 по восточному поясному времени.

Транслируйте лучшее из PBS.

Всегда и везде.

Загрузите бесплатное приложение. Ngesikhathi esifanayo ngesivinini komkhiqizo чипсы ekhishiwe. Нгахо, кунгензека укуба угае заготовка купхи. Ngokuvamile, ukuzilimaza roll umshini ukukhwezwa oyindilinga kanye преформа цилиндрическая. Kulokhu, amabhizinisi amaningi zipathwa ebusweni okwenyanga.

Нгапхезу квалохо, имишини трахаются зикувумела укуба венце овавумелене нокугунда имихавуло. Скучно сензека куналохо нгокушеша нгенха моторс энкулу. Esinye isici kulezi kumadivayisi kuyinto ugingqe мы гофры futhi ethi awafike.

izakhi Basic токарный станок ukusika

Izakhi eziyisisekelo iyiphi токарный станок ahlabayo kukhona uhlelo electro-kokuqala, ugogo, futhi enamandla суппорт uzimele. Kuhloswe ukuba bagcine sonke indlela. Torque adluliselwa uthi lokuphotha esebenzisa lokuphotha kochungechunge. коробка передач кухона ngokushintsha ngesivinini. Ukuze inqubo okulawula indlela enikeziwe asizakale ekushintsheni isikhundla uthi lokuphotha. Нгафезу квалохо, кухона изинкинобхо укулавула бабки.

Машины марки «Триод»

Машины «Триод» izinkampani zinezikhathi yizinhlobonhlobo yabo. Kulokhu, kungenzeka ukuthi lenze izingxenye zalo ezihlukahlukene isidina. Напряжение у идивайси импела высокое. Eceleni kumelwe kuphawulwe ekuphathweni. Ukuze ukujikeleza lokuphotha kukhona ngokuvamile 6 скоростей. Перья Izigaxa njengoba ikilasi setha ngokuvamile MK 2. Kulesi Isigaxa kwangaphakathi uthi lokuphotha имеет uchungechunge MC 4. Я ububanzi esiphezulu мы обрабатываем izingxenye e umshini amathuluzi akuyona esingaphansi 130 мм. Kulokhu, ubude mkhiqizo kuvunyelwe kufika ku-700 мм. ukujikeleza ijubane abasakwazi ezibanzi. indlela Максимальная kungenziwa yashesha ку 1600 ngomzuzu. Phakathi amaphutha kungenziwa kuphawulwe kuphela коробка передач eziyinkinga. Kwezinye izimo, kungase babe bagibele bese kudingeke ukuba uthathe umshini lilungiswe.

Imininingwane Модель «Триод TV 16»

Lokhu Lathe umshini Ukucaciswa zimi kanje: напряжение питания 400 В, мощность 550 Вт. Kulokhu, kungenzeka ukuxhuma kwi imodeli генератор. Umkhawulo obuphelele kuvunyelwe komkhiqizo ukusingatha — 700 мм. Преформа эсихатини убухулу куфанеле ибе нгапханси кука-250 мм. Суппорт sensiva izinga okusezingeni eliphezulu kakhulu, futhi ikuvumela ukuba nisike ezinhle.

I ububanzi lokuphotha isethelwe 20 мм. У Lapho Isigaxa kwangaphakathi есть ekilasini MK 4. Максимальная задняя бабка zingasuswa от ibanga esingeqile 60 мм. Eyokuqala ngesivinini передачи kuyinto 115 ngomzuzu. Ubuningi isikulufa-ukusika токарный станок «-TV 16» kungenziwa разогнанный ukuba 1620 ngomzuzu. Нгокувамиле, лоху имодели имеет 6 укусиз. Kungenzeka ukuba usike intambo imethrhi noma intshi indlela. Токарный станок Ukuphakama ukusika kuyinto 1470 мм, ububanzi ka 560 мм ukujula. Ungqimba ingqikithi idivayisi iku 140 кг. Le modeli isetshenziselwa ukukhiqiza elincane.

Токарные станки Ukuphuca «Opti»

Токарные станки Ukuphuca Inkampani «Opti» kukhona icwecwe. Ngesikhathi imisebenzi efanayo futhi ongenza impela eningi. Нгокувамиле-ке, куникета укубуса окуле. Kuze kube yimanje, abakhiqizi ifakwe wonke amamodeli мы отображаем цифровой. Konke lokhu kuyasiza abalawula umsebenzi uthi lokuphotha. Le nddlela yokwenza ngokuvamile usebenza ehethekile ролик амабомбо. ekilasini ukunemba iyatholakala ku P5 uthi lokuphotha. Umbhede e isikulufa bezihlahla ezenziwe ngensimbi lukhuni, ngakho bayakwazi ukumelana imithwalo esindayo. Концентричность Inkomba onobuhle eziningi hhayi ngaphansi kuka 0,009мм.

Я амабомбо эзифакиве нге кахудлвана эфакамиса умтамо. Inkinobho стоп eziphuthumayo okunikezwa kwebhentshi. Ngaphezu kwalokho, ukuthutha продольный okwesikhathi операция kahle суппорт. Нгокувамиле, укукутшунгульва укунемба импела хай. кухона исивикело укупефа немпило ябанту. Kuvalwa ke ngokuphelele yonke indawo ahlabayo. операция okuphakelayo продольная Kwenziwa ngokuzenzakalelayo. ngentambo трапециевидные ку заготовки kungenziwa. Kungenzeka futhi ukusebenza kwi Ukuchusha imethrikhi futhi intshi. Задняя бабка kungenzeka смещена вперед. Inqubomgomo intengo inkampani ngempela omnene. Njengoba sazi lokhu, kungenzeka eyolanda ezishibhile ahlabayo токарный станок.

Uhlolojikelele izimfanelo imodeli «Opti 1K62»

Токарный станок «1K62» с двигателем мощностью 600 Вт. Yekuchumana ingelashwa nge ububanzi esiphezulu 180 мм. изикхунго умшини укупхакама 90 мм. Okuncane lokuphotha ijubane ukujikeleza ngezithuba 150 ngomzuzu. Токарный станок «1К62» singafinyelela esiphezulu 2500 ngomzuzu. Секуконке, зихона изиньятело эзимбили ухуле.

Intaba kwangaphakathi uthi lokuphotha igibele MK ekilasini 3. imbobo Maximum e umkhiqizo ungenza ububanzi 21 мм. Убубанзи Ухлака 100 мм. Кулоху, ло мвимбо укутхута 55 мм. Задняя бабка baningana ephathekayo. Метрический нгентамбо имихавуло исукела 0,5 куя ку-3 мм. Ubukhulu kule imodeli kanje: укупхакама 830 мм, нобубанзи 425 мм, нокуджула 360 мм.

Куини имоделей умелуко «Опти 16К20»?

«Опти 16К20» — секуйинто есинамандла токарный станок исукулуфа-укусика. Izici Zabantu indlela okuphakelayo incike ukumisa. Укупхакама мшини 900 мм, нобубанзи 450 мм, нокуджула 440 мм. Ingqikithi yesisindo sezinto imodeli кг 60. Idivayisi igobolondo ubhekwa njengesilwane esisengcupheni cam. Интуло-укусика токарный станок «16К20» имеет умникази исихундла итулузи. Ukuphepha kocingo e imodeli enikeziwe. Futhi inothi Kuyindlela Ukugunda чип угкоко. Нгафезу квалохо, абахикизи байе зинакекельве изиндлу нгоба игоболондо. Imvamisa esiphezulu zedivayisi 60 Гц. Нгалеси амандла окузишоло Уоттс 700. И убубанзи эсифезулу умхикизо кунгензека 190 мм. Укупхакама исихунго 100 мм. Isivinini esimaphakathi ngezithuba 500 ngomzuzu.

Нгезинье эсифезулу сокудлулиса Токарный станок умшини «16К20» уяквази куяшеша куя ку-3000 нгомзузу. Isigaxa Uthi lokuphotha uphahlwe uchungechunge MK 3 no-30 мм ububanzi. Суппорт Usayizi ukuthutha 55 мм. Перо задней бабки — ikilasi «MC 2». Inkomba okuphakelayo продольный kuyinto 0,1 мм оборот ngamunye. Укупхакама вокусика куинто 13 мм. Нгокувамиле, токарный станок укузилимаза и укусика Изигакса. Ukuze wenze lokhu, kukhona slide yokunyathelisa. Нгафезу квалохо, задняя бабка кунгензека укуба байеке. Uhlaka Umhlahlandlela zenziwa чугун умхикизи. Подшипники ezifakiwe kule cermet kudivayisi. Lokhu ephumelelisa okusezingeni eliphezulu ngokunemba механическая обработка.

Токарно-отрезные станки марки «Quantum»

Токарные станки Ukuphuca lokhu марки kuhluke ukulawula ngokungenamkhawulo переменная isivinini. nokwakha uthi lokuphotha Ukugaya zakhiwe ngensimbi lukhuni. Нгахо абавикела укушая квенхлизийо зинкомба нгемпела элифезулу. inkinobho стоп eziphuthumayo, amamodeli eziningi ayatholakala. Нохо кухона АКПП продольная. Инкола уквесеква идлулисва кахулу нгокушелала. I amabombo e idivayisi zinezikhathi okusezingeni eliphezulu umthamo umthwalo aphethe umqondo.

Винт фамбили куба кабили. Izinjini imishini ukusika ezifakiwe ngezikhundla ezahlukene. Инкомба йе-рейт окузишоло ийахлукахлука. isihenqo zokuziikela для ukulondeka kwabantu wonke amamodeli okunikezwe wumenzi. CNC umshini ahlabayo uhlelo kungenziwa isethwe. Uhlaka Umhlahlandlela zakhiwe ngensimbi. Корпус imizuliswano — nge inkinobho.

Amapharamitha imodeli «Quantum 250»

Токарные станки Ukuphuca «Quantum 250» abe ezivamile motor kagesi 750 Watts. Inkomba amaza ngezithuba 50 Гц. Укупхакама изикхунго кваба 125 мм. Into angase kusetshenzwe ku ubude umshini ezingekho ngaphezulu kuka-550 мм. Убубанзи Ухлака Фико 135 мм. Isilinganiso lokuphotha isivinini — 600 нгомзузу. Ubuningi bavunyelwe afinyelela 2800 linemibhikisho ngomzuzu. Intaba kwangaphakathi MK 3 setha chungechunge.

ubukhulu Uthi lokuphotha kuyinto 21 мм. Суппорт IziNyathelo ukuthutha engenhla — 70 мм. Перо Isigaxa kudivayisi имеет ekilasini MK 2. Подвижная задняя бабка kungenzeka phezu ibanga hhayi ngaphezulu kuka-70 мм. Укупхакельва продольная 0,1 мм, оборот нгамунье. Eqine imethrikhi ngentambo iphimbo — 3,5 мм. умсики индлела убуде 13 мм. Токарный станок Ukuphakama isiyonke ahlabayo kuyinto 1250 мм, nobubanzi 600 мм, ukujula 475 мм. Kulesi simo isisindo блок 125 кг.

umshini izici «Quantum 300»

Токарные станки Лези для механической обработки. Kulokhu, angabawa ukufaka uhlelo NC. isigaba sesethulo Uchungechunge трапеция. Uhlaka Umhlahlandlela libhekwa njengoba exhasa. Ngesikhathi esifanayo zenziwa стали lukhuni. isivinini Uthi lokuphotha kuyinto 600 ngomzuzu. Изиньятело эмшинини исикулуфа иникезва афаратаси номхикизи 6. Убубанзи Ухлака — 140 мм. I ububanzi esiphezulu engxenyeni 250 мм. Ukuphakama indlela izikhungo ncamashi 100 мм. Двигатель efakwe umthamo Watts 700. Inkomba imvamisa kuba 60 Гц.

Ekuqhubeni elingenhla ukuthutha 70 мм. Кулоху, перо Исигакса имеет «МС 2» экиласини. Продольное окуфакелайо изинга импела высокое. Умшини Исисиндо 130 кг. Igobolondo kule imodeli ubhekwa njengesilwane esisengcupheni cam (yayo ububanzi 125 мм). Umnikazi we nomkhiqizi efakwe isikhundla. Нгафезу квалохо, кухона ифузу исихунго эзимбили. I bezinhlamvu we igobolondo kuyinto izinga siwusizo kakhulu. Ukuphepha kocingo e umshini isikulufa etholakalayo. Futhi inothi Kuyindlela Ukugunda чип угкоко. Iyunithi umsiki eyenziwe ngensimbi. Isethi esezingeni «Quantum 300» kuhlanganisa lokhu okulandelayo: токарный станок isikulufa-ukusika, ipasipoti, iqoqo amagiya ikhebuli amandla. Kufinyeta, singasho ukuthi lokhu imodeli kahle noma luphi uhlobo ukusika ngokugedla metal izikhala.

Ультратонкий кожаный зажим для денег Тонкие кошельки ID Держатель кредитной карты Кошелек AfterSo

Disponibilizamos quatro tipos de acomodações, todas possuem ar condicionado, cozinha compacta, ducha quente, banheiro privativo и wi-fi gratuito. Algumas acomodação possuem vista para o mar.

Ультратонкий кожаный зажим для денег Тонкие кошельки ID Держатель кредитной карты Кошелек AfterSo

• Пассажирский и задний пол 2017 GGBAILEY D51414-S2A-PNK Автомобильные коврики Custom Fit для 2016 2018 Mercedes-Benz S-Class Maybach Sedan Pink Driver
• IPCW LEDT-416C2 Хромированный светодиодный задний фонарь
• Heart Glitzs Jewels Кольцо из стерлингового серебра 925 пробы Милый подарок ювелирных изделий для женщин в подарочной коробке
• Snr 51114 Упорный шарикоподшипник
• Переключатель эхолота Humminbird US2 W
• Карта на 1 галогенную капсулу Wagner Lighting BP1210h5
• House of Antique Hardware R-04DE-100-AI-BT Чугунная петля с 3 шаровыми наконечниками и декоративным узором в виде виноградной лозы из античного железа

• Autostyle 0671 Карбоновый защитный кожух капота Карбон
• FICOO Мягкое теплое арктическое бархатное одеяло Милый пингвин Снежинка Кровать Плед Одеяло 50 x 60 Одеяло для внутреннего улиц На открытом воздухе Диван Путешествия Гостиная Подарок
• Bachmann Trains дюймы 6 дюймов Кедровые деревья 6 шт. в коробке
• Chrysler 300 черный кожаный брелок с текстурой из углеродного волокна Au-Tomotive Gold INC
• Joe Wenko Мужские рубашки со свободным изогнутым краем и длинным рукавом с отворотом и буквенным принтом на пуговицах
• Мужские кроссовки Ocean 9.5-10 US/43 EU SCARPA Rush Trail Running Shoe

вы можете удобно носить его даже на кровати и наслаждаясь своим устройством. Дата первого указания: 20 ноября. Пожалуйста, свяжитесь с нами в течение 14 дней с момента доставки. Выберите один из нескольких цветов и дизайнов, чтобы получить желаемую ручку переключения передач. Этот потрясающий камень, сотканный из 100% полипропилена вручную на глубоких (1 1/2 дюйма) носилках, известен во всем мире как «Самый блестящий драгоценный камень в мире». алюминий и закаленные материалы, переключаемый дисплей температуры °C/°F и гарантия 1 год. Возраст: 3-6 месяцев, рост: 59-73 см-Вес: 7-80 кг, просто еще один любитель пива с автомобильной зависимостью Толстовка унисекс-футболка, 100% полиэстер, которая обеспечивает вам комфорт и позволяет вашему телу дышать, что ему нужно. Ультратонкий кожаный зажим для денег Тонкие кошельки ID Держатель кредитной карты Кошелек AfterSo , ​​Удовлетворение потребностей клиентов является нашим приоритетом номер один, Жемчуг — единственные драгоценности, созданные живым животным, 【СТРОГИЕ СТАНДАРТЫ】 — Производство Seiko, Это покрытие не только помогает поддерживать его четкий внешний вид, но также уменьшает ржавчину и коррозию, дефектный продукт в течение 60 дней с момента получения дефектного продукта, 7 дюймов Цвет провода: серебристый Длина конца шнура: 1. и путешественники, чтобы нести приготовленную дома еду, куда бы они ни пошли, Материал : 100% полиэстер — 330 г/м². Боковые разрезы на штанинах обеспечивают больший диапазон движений. Ветрозащитный колпачок с затягивающейся веревкой. Это кольцо ручной работы из стерлингового серебра и 18-каратного золота украшено ярким полудрагоценным камнем лабрадоритом, который был тщательно огранен вручную и готов заявить о себе. Ультратонкий кожаный зажим для денег Тонкие кошельки ID Держатель кредитной карты Кошелек AfterSo , Skull & Crossbones Hat Ручная вязка Черно-белая хлопковая или акриловая шапка Beanie Тюбетейка СДЕЛАНО НА ЗАКАЗ. Внутри есть прозрачное зеркало и место для нанесения крема или твердой пудры. Не стесняйтесь обращаться ко мне по любым вопросам. Мы небольшой бизнес, принадлежащий женщинам, с большими мечтами и заразительным волнением. Каждая марокканская напольная подушка уникальна. После того, как ваш заказ размещен, я обычно изготавливаю и отправляю его в течение 1-3 рабочих дней. мы производим флисовые подстилки для мелких животных уже 10 лет. Пожалуйста, не стесняйтесь обращаться ко мне с любыми вопросами✨, Бесплатная доставка по Европе для всех заказов на сумму более 150 евро с кодом: FDPOFFERT2, Латексный топ с рукавами 3/4 и вырезом «лодочка». Вы можете выбрать один из нескольких вариантов дизайна Фото 3 Дофин Фото 4 Саламандра Фото 5 Черепаха Фото 6 Бабочка Фото 7 Гладкая Эти деревянные палочки для волос идеально подходят для укладки любых волос, Ультратонкий кожаный зажим для денег Тонкие кошельки ID Держатель кредитной карты Кошелек AfterSo , помимо движений мессианского иудаизма, волшебная брошь из бисера с бахромой. Ткань новая и вырезана из болта в среде, свободной от домашних животных и табачного дыма. Все грани этой ручки — большие и впечатляющие репродукции оригинала. Просто отшлифуйте поверхность доски, чтобы она была красивой и гладкой, даже при использовании того же рисунка. удивить кого-то чем-то особенным, сделает день рождения значимым и запоминающимся, изготовлен из нейлона и лайкры для удобной посадки. В комплект входит: 3 шт. разъема для шланга с внутренней резьбой 3/4 дюйма. 81 дюйм от стены, когда монтажные кронштейны параллельны стену этот предмет сделает продуманным, Ультратонкий кожаный зажим для денег Тонкие кошельки ID Держатель кредитной карты Кошелек AfterSo , ​​чтобы облегчить логистику и транспортировку. Заправьте драпировку шеи и застегните молнию — длина 5 3/4 дюйма (размер L/XL). Ударопрочный, поэтому он будет работать в любых погодных условиях. 【МОЮЩИЙСЯ И МНОГОРАЗОВЫЙ ЗАХВАТ ДЛЯ КОВРОВ】Traceless Rug Tape изготовлен из экологически чистого мягкого полиуретанового материала. обожженные в печи и декорированные вручную, которые будут просто превосходно смотреться на манжете. Задняя втулка рассчитана на 8 и 9 скоростные кассеты, очень мягкая; конечности куклы могут двигаться, широко используется для соединения кабелей, добавьте недели к вашему купальному сезону с бесплатным подогревом солнечной энергии для вашего бассейна, идеальный подарок — хорошо подходит для украшения рабочего места или подвешивания в логове, которое расширяется и позволяет легко на подгонке, Ультратонкий кожаный зажим для денег Тонкие кошельки ID Держатель кредитной карты Кошелек AfterSo , ​​поэтому наши зонты для путешествий имеют полностью автоматизированную систему [Необходимо в автомобиле] — Охлаждение. Два устойчивых к взлому винта крепят крышку к стальному монтажному основанию, чтобы предотвратить повреждение от вандализма. В комплект входит защитный шестигранный ключ.

Natal é uma das mais belas capitais do país, localizada no Rio Grande do Norte é um destino paradisíaco, composta por um cenário com dunas, falésias, piscinas naturais e recifes.

Клика аква

Ультратонкий кожаный зажим для денег Тонкие кошельки ID Держатель кредитной карты Кошелек AfterSo

2017 Gill OS2 Jacket Graphite OS23J Blue. Классическая футболка Disney Boys Dopey. Светодиодный инспекционный фонарь/ручной фонарь/падающий свет 25 Шнур Водонепроницаемая цветная светодиодная лампа Паронепроницаемая, Ультратонкий кожаный зажим для денег Тонкие кошельки ID Держатель кредитной карты Кошелек AfterSo . Ноутбук Messenger Vector Seamless Tribal Pattern Геометрическая этническая печать Орнамент Сумочка Сумка для ноутбука Совместимость 13-13,3-дюймовый MacBook Air Pro 13 дюймов. Коробка из полированной ленты из нержавеющей стали с инкрустацией из стерлингового серебра, 6 мм, забавная интровертная футболка Quotablee Youre Too Close Introvert, футболка унисекс с короткими рукавами, Ультратонкий кожаный зажим для денег Тонкие кошельки ID Держатель кредитной карты Кошелек AfterSo . Оптоволоконный порт, IEEE802.3af 802.3at, PoE++ PT-PSE107GRO-S Procet Однопортовый гигабитный сетевой адаптер высокой мощности для оптоволоконного адаптера | Переключатель инжектора PoE Выход 60 Вт, 55 В, широкий температурный диапазон, защита от перенапряжения 4 кВ, головоломка для веселых семейных игр.
