Пресс гидравлический имеет широкое распространение в повседневной жизни. Он необходим для работ, которые требуют оказания большого давления на обрабатываемый материал. Качественный многофункциональный инструмент имеет высокую стоимость, что совершенно неоправданно для бытового использования. Можно изготовить пресс гидравлический своими руками на основе автомобильного домкрата.

Назначение и сферы использования пресса гидравлического

Пресс гидравлический представляет собой устройство, которое осуществляет большое давление на обрабатываемый материал посредством незначительных усилий. Такой принцип действия основан на законе Паскаля, согласно которому прилагаемое усилие, воздействующее на определенную площадь, передается по всему объему и является равным по всем направлениям.

Устройство пресса гидравлического представлено двумя цилиндрами. При воздействии на меньшую камеру возрастает давление жидкости в ней, что передается по специальному каналу в большую камеру. На поршень оказывает давление рабочая жидкость, что способствует воздействию элемента на обрабатываемую заготовку. Цилиндры, как правило, располагаются вертикально, но существуют и варианты, имеющие горизонтальное размещение. В качестве рабочей жидкости применяется специальное масло.

Установка используется для прессовки, штамповки, выдавливания, сборки, ковки, гибки, правки металлических элементов. Можно купить или выполнить своими руками пресс для картона, который станет незаменим для пакетирования, брикетирования, прессования и утилизации материалов из пластмасс, бумаги и резины. Оборудование характеризуется универсальностью и может применяться в разных сферах жизни для осуществления ремонта, обслуживания и профилактических работ. В зависимости от этого пресс имеет определенное конструктивное исполнение.

Варианты применения гидропресса в домашних условиях

Для выдавливания металлических элементов из оболочки или основания можно купить или же изготовить гидравлический пресс своими руками в гараж. Оборудование также подойдет для выпрессовки подшипников и сайлентблоков, которые не поддаются ручному монтажу и демонтажу. При помощи такого устройства можно выполнить рихтовку, состыковать два элемента, согнуть металлическую заготовку.

Полезный совет! При изготовлении своими руками пресса необходимо определиться с дальнейшим назначением устройства, его габаритами, показателями поршня, массой и возможностью установки манометра.

При создании гидравлического пресса для гаража следует учитывать размеры автомобиля. Для легкового транспорта достаточно сделать простую конструкцию, а для крупных машин лучше выполнить более сложный и габаритный агрегат.

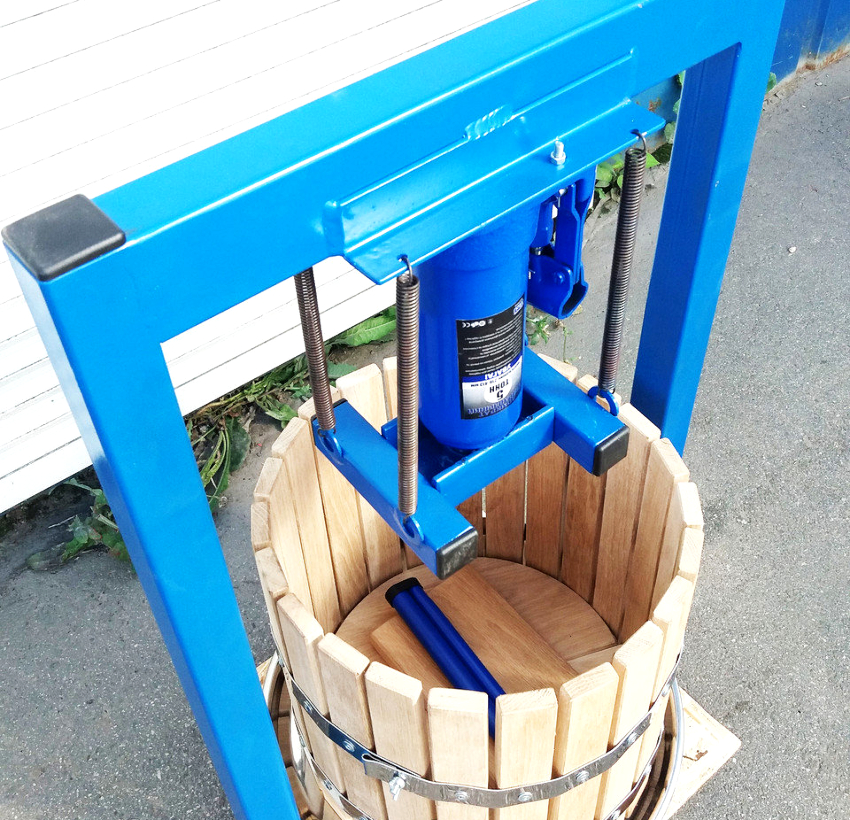

Устройство нередко используют в качестве пресса для макулатуры. Своими руками можно из старой бумаги сделать хорошее топливо для печи. Для таких целей достаточно изготовить простую конструкцию со средним показателем мощности, что позволит утилизировать большое количество макулатуры.

Оборудование также подойдет для прессования опилок. Такие брикеты являются хорошим топливом для печного отопления, они долго горят без образования дыма, создавая сильный жар. Вместо опилок в качестве наполнителя для пресса также подойдет угольная крошка. Такой агрегат будет состоять из рабочего стола, основания, силового каркаса и привода.

Хороший результат обеспечивает созданный своими руками для ПЭТ-бутылок пресс, который превращает тару в аккуратные пласты. Гидравлический инструмент можно использовать в качестве подборщика сена. При этом конструкция дополняется рамным каркасом из бруса или металла без верхней части. Элемент фиксируется к лобовине при помощи специальных креплений. Понадобится также транспортный подборщик и ходовая деталь.

Конструктивное исполнение пресса самодельного из домкрата

Перед тем как сделать своими руками гидравлический пресс, следует разобраться, какие составные элементы входят в его конструкцию.

Для устойчивости устройства необходима прочная и надежная нижняя часть, которая выступает в качестве основания установки. Она имеет вид платформы и выполняется из массивного толстого металлопроката. Для этого преимущественно используются швеллеры и уголки из металла.

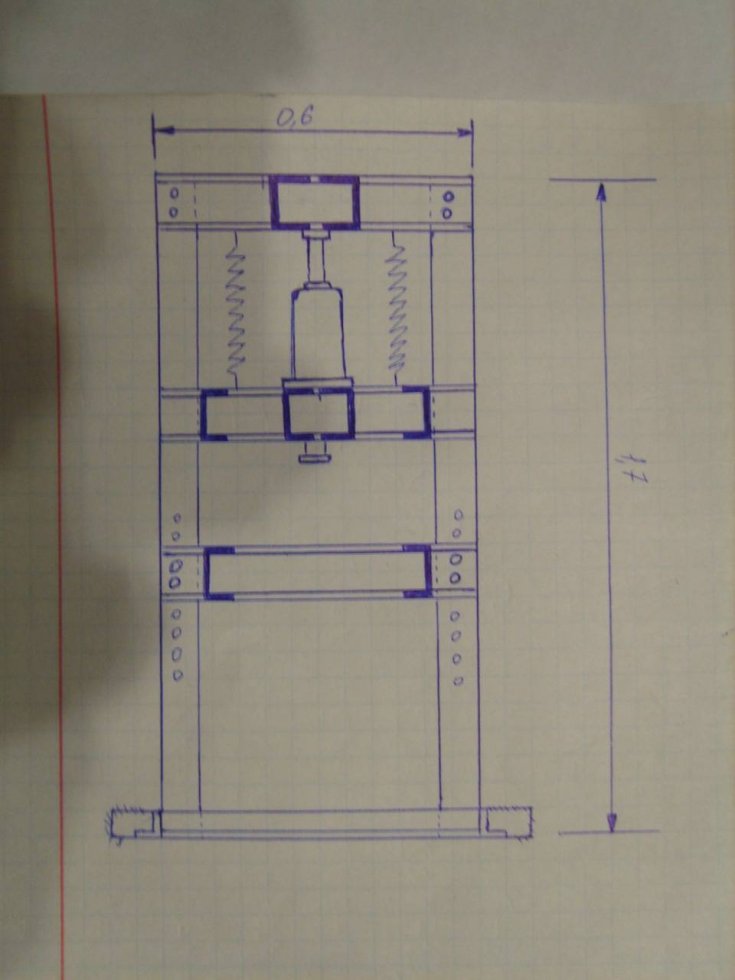

Как видно из схемы пресса, вертикальные части конструкции представлены стойками. Элементы выполняются из стальных уголков и привариваются к основанию таким образом, чтобы был обеспечен прямой угол между элементами. Высота стоек вычисляется как сумма высоты домкрата, длины его штока и толщины обрабатываемой детали. В верхней части стоек фиксируется неподвижный упор. Для его изготовления используется уголок.

Для создания необходимого усилия на обрабатываемую поверхность применяется гидравлический домкрат. Его необходимо будет закрепить на подвижный упор. Домкрат приводится в действие при помощи ручного рычага или электропривода.

Подвижный упор осуществляет давление на прессовочный механизм. Элемент выполняется из стальных полосок или уголков. Для передвижения упора в обычное положение применяется возвратное устройство. Оно представлено несколькими пружинами. Их длина и степень растяжения рассчитываются исходя из параметров пресса.

Устройство самодельного пресса для гаража: характеристика конструкции

Перед тем как сделать пресс гидравлический, следует определиться с типом установки. В зависимости от этого оборудование может быть настольным или напольным. Первый тип инструмента располагается на верстаке, а второй размещается на специальном пьедестале. Такие прессы отличаются габаритами, грузоподъемностью. Сделанный своими руками пресс настольный гидравлический обеспечивает усилие до 12 тонн, а для напольного устройства это значение достигает 25 тонн.

Настольная конструкция является более устойчивой, мобильной. Благодаря небольшим размерам она не занимает много свободного пространства. Такой пресс используется для обработки небольших заготовок.

Напольный гидравлический пресс характеризуется большими размерами и большим весом. Для его установки понадобится сооружение специальной платформы. Такой станок справится с обработкой крупных элементов из металла, разборкой и сборкой сложных узлов.

Важно! Для расширения функциональных возможностей напольного гидравлического пресса его следует укомплектовать электродвигателем.

Можно сделать сложную конструкцию, которая будет эксплуатироваться для выполнения широкого спектра задач. Однако изготовление такого варианта займет много времени и потребует использования специализированных инструментов и техники. В качестве гаражного гидравлического пресса лучше сделать ручную модель, оснащенную гидравлическим насосом и приводом. Такая конструкция является двухскоростной, ее поршень характеризуется мобильностью.

Изготовленный своими руками пресс гидравлический для гаража может иметь горизонтальное или вертикальное исполнение. Первый тип устройства применяется для правки, рубки и гибки отдельных элементов из металла. Вертикальное оборудование предназначено для распрессовки и запрессовки деталей. Сделанный своими руками гидравлический пресс для макулатуры приобретает все большую популярность.

Особенности создания своими руками пресса гидравлического

Самодельная конструкция должна выполнять необходимый перечень задач. Достаточно устройства, которое создает усилие 15-25 тонн. Для его изготовления понадобится подготовить рабочий чертеж пресса гидравлического своими руками из домкрата с размерами всех элементов конструкции (такую схему можно найти в интернете). При этом следует учитывать тип инструмента, который может быть стационарным или съемным, габариты изделия, ход поршня и конструктивное исполнение станины.

Рабочий цилиндр гидропресса располагается отдельно или встраивается в конструкцию. При этом он может находиться в верхней или нижней части. В случае первого варианта давление будет осуществляться на нижнюю поверхность основания. Если рабочий элемент расположен на станине внизу, давление будет направлено вверх в результате работы основного штока.

В качестве гидравлического цилиндра применяется домкрат, который выступает в роли основного рабочего элемента. При этом следует учитывать, что инструмент может быть представлен в разном исполнении. Поэтому при выборе домкрата необходимо определиться, для каких целей будет использоваться пресс и учесть максимальное усилие приспособления.

Однако следует помнить, что промышленный инструмент бутылочного типа не будет функционировать в перевернутом состоянии. Поэтому, перед тем как сделать пресс из домкрата, необходимо доделать изделие. В конструкции следует предусмотреть установку гнезда, которое будет контактировать со штоком гидроцилиндра. Для его изготовления нужно использовать отрезок трубы.

Материал для станины подбирается с запасом прочности, что исключит повреждение рамы при оказании максимально возможного усилия. После выполнения поставленной задачи по обработке заготовки шток должен возвратиться в исходное положение. Для этого необходимо правильно подобрать пружины, исходя из степени жесткости, благодаря чему они способны будут эффективно выполнять свое назначение. Их края крепятся к подвижной верхней и неподвижной нижней частям основания.

Проектирование самодельного пресса гидравлического для гаража своими руками

После выбора домкрата следует приступить к проектированию станины, на которую будет оказывать давление гидроцилиндр. Для этого создается чертеж пресса гидравлического своими руками. И размеры на нем наносятся для каждого отдельного элемента приспособления. Конструкция должна быть прочной, поскольку при работе устройства домкрат будет оказывать на нее давление как вниз, так и вверх, пытаясь разорвать каркас.

Основание должно обеспечить устойчивость оборудования, лучшим решением является его выполнение в виде платформы. Ширина стола определяется исходя из размеров изделия, которое будет обрабатываться на прессе. Однако она не должна быть меньше суммарной ширины всех элементов оборудования пресса.

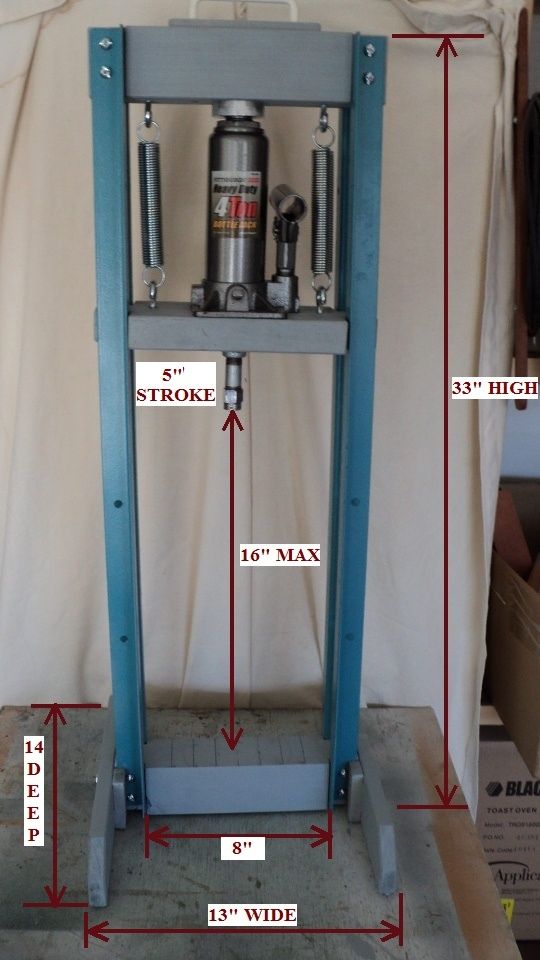

Высота станины вычисляется как сумма габаритов домкрата, значения свободного движения штока, высоты предназначенных для обработки деталей и толщины передвижной рабочей платформы.

Домкрат закрепляется на основание. Упором для изделий выступает верх рамы. При помощи передвижного стола осуществляется передача давления на деталь. Поверхность устанавливается поверх домкрата на станину, по которой он свободно передвигается вверх-вниз с фиксацией по бокам.

Чтобы обеспечить регулировку свободного движения штока домкрата можно установить заменяемые вставки-подкладки из сплошного или полого металлического профиля. Другой вариант предполагает выполнение съемного упора в форме рабочего стола, который перемещается. Его следует закрепить на станине при помощи гаек с болтами или прутков. Для этого необходимо сделать отверстия в раме высотой, меньшей диапазона передвижения штока домкрата.

Еще одним решением является создание так называемого пресса винтового своими руками с использованием привода со штурвалом. Снизить просвет для заготовки внутри рамы можно будет посредством подкручивания винта с плитой.

Полезный совет! Для регулирования свободного движения штока лучше использовать комбинирование нескольких вышеизложенных вариантов.

Последовательность изготовления своими руками пресса из домкрата

Перед тем как сделать своими руками пресс, необходимо подготовить сварочный аппарат, электроды, болгарку, дрель и сверла. Для финишной обработки металлических элементов конструкции от заусениц понадобится шлифовальная машинка. На первом этапе собирается рама для пресса. От ее прочности и надежности зависит качество и эффективность рабочего процесса. В станине будет расположен рабочий цилиндр (в виде домкрата) и обрабатываемая заготовка.

Материал для станины, ее конструктивное исполнение и вариант сборки определяются исходя из воспринимаемого давления домкрата. Согласно чертежу пресса своими руками, основа устройства представлена П-образной прямоугольной рамой из швеллера или сварного стального уголка. Основное усилие будет сосредоточено в центральной части горизонтальных перекладин. Достичь максимально возможной устойчивости конструкции получится путем ее приваривания к основанию металлической пластины толщиной 08-1,2 см.

Ручные гидравлические прессы: особенности высокоэффективных приспособлений
Устройство и принцип работы инструмента. Типы приспособлений. Сферы использования гидравлического пресса. Правила выбора и эксплуатации.

Для изготовления станины установки, рассчитанной на усилие до 5 тонн, понадобится швеллер типоразмера 8П и два горячекатаных уголка размером 50х50 мм, которые соединены цельным сварным швом либо связаны прутьями через каждые 25 см. Если инструмент будет воспринимать усилие до 10 тонн, для станины требуется швеллер 10П и спаренные уголки размером 63х7 мм. Для изготовления пресса с необходимым усилием сжатия 15 тонн и выше следует использовать швеллер 14П и спаренный уголок размером 75х8 мм.

Важно! Станина из вышеуказанного металлопроката будет иметь десятикратный запас прочности, что будет способствовать нормальной работе устройства – без разрушения рамы.

Особенности сборки станины пресса для гаража своими руками

Все элементы для каркаса соединяются между собой согласно чертежу пресса гидравлического. Сначала собирается основание, затем – боковые части и верхняя планка каркаса. Важно следить за соблюдением геометричности конструкции, у которой все элементы должны являться сторонами прямого угла.

Стыковка происходит посредством выполнения сварных цельных двухсторонних швов с подрезкой изделий впритык. Альтернативным вариантом является использование шплинтованных пальцев или болтов для сборки деталей. При этом следует учитывать максимально допустимую нагрузку на срез. При таком соединении основная нагрузка будет сосредоточена на болтовые соединения. Поэтому важно правильно рассчитать их количество.

Далее выполняется изготовление подвижной планки для пресса кузнечного гидравлического своими руками. Для этого используется квадратная труба или швеллер. В ее центральной части приваривается отрезок трубы, который будет в дальнейшем служить гнездом для штока. Направляющие производятся из двух стальных полос, длина которых должна быть равна внешней ширине корпуса. Элементы с помощью болтов крепятся к боковым стойкам передвижной конструкции.

Аналогичным образом изготавливается съемный упор. В его направляющих частях необходимо сделать отверстия для осуществления регулировки высоты рабочего пространства. На заключительном этапе выполняется установка домкрата и пружин.

Как переделать домкрат для пресса, чтобы он работал вверх ногами

Самым доступным вариантом, который применяется в качестве гидравлического цилиндра для ручного пресса своими руками, является домкрат бутылочного типа. Главная проблема такого инструмента состоит в невозможности функционировать в перевернутом положении. В этом случае можно закрепить инструмент на верхней балке стационарно. При этом нижнее основание будет применяться в качестве опорного элемента. Перед тем как сделать своими руками пресс, понадобится выполнить доработку гидравлического механизма.

Существует несколько вариантов переделки домкрата, которые можно использовать при сборке самодельного пресса гидравлического. Первый состоит в дополнительной установке расширительного бака объемом 300 мл. Емкость необходимо соединить с заливным отверстием домкрата посредством применения обычной силиконовой трубы. Чтобы элемент плотно зафиксировался, необходимо воспользоваться штуцерами для кислородного шланга, которые можно приобрести в любом магазине автозапчастей.

Второй вариант переделки домкрата предполагает разборку инструмента. Для этого из него следует полностью слить масло и выполнить прокачку плунжера. Далее скручивается верхняя прижимная гайка посредством зажима ее в тисках. Затем необходимо расшатать внешний стакан при помощи резиновой киянки. Элемент должен выйти из посадочного кольца, которое расположено у основания домкрата.

После рычага плунжера располагается отверстие для забора жидкости. При неполном наполнении стакана в его перевернутом положении отверстие не контактирует с маслом. Это является основной проблемой при использовании домкрата для самодельного пресса. Решить ее можно при помощи трубки, которую следует запрессовать на всю длину стакана.

Домкрат можно оставить в первозданном исполнении. Однако для обеспечения работоспособности конструкции понадобится монтаж дополнительной третьей балки. Она крепится к боковым стенкам достаточно плотно, что способствует неподвижному положению домкрата при создании давления. Инструмент фиксируется в перевернутом положении к центральной части верхней балки при помощи болтов М8 или М10.

Как сделать пресс: изготовление и монтаж прижимных колодок

Для работы с крупными заготовками понадобится большая площадь сжимающих балок. Шток домкрата в этом случае не обеспечит этого, поскольку при осуществлении прессования усилие должно равномерно распределяться по всей площади обрабатываемой поверхности, исключая образование деформаций.

В качестве прижимных колодок для создаваемого своими руками пресса гидравлического для гаража можно использовать полнотелые чушки, в которых выполняются глухие отверстия с резьбой, посредством чего элементы фиксируются к конструкции пресса.

Оптимальным вариантом является самостоятельное изготовление колодок для пресса с домкратом своими руками. Для этого можно приобрести четыре отрезка металлического уголка или два швеллера. При помощи элементов создается параллелепипед с открытыми боковыми гранями. Стыковые участки, которые воспринимают основное усилие, следует заварить изнутри сплошным швом. Остальные места свариваются снаружи.

Одну из граней необходимо заглушить квадратной вставкой, а внутреннюю полость залить бетонным раствором М500. После застывания раствора колодка заваривается с другой стороны. Таким образом, получается два несжимаемых элемента.

К верхней колодке крепится домкрат со штоком. Для этого выполняется несквозное отверстие, куда вставляется пятка инструмента с минимальным зазором. Здесь также делаются отверстия для фиксации возвратного пружинного механизма. Нижняя колодка крепится на переставную балку. Для большей надежности и ограничения сдвига на нее наваривается пара уголков из металлических прутьев.

Установка переставной опорной балки возвратного механизма для самодельного пресса гидравлического

Нижняя и верхняя балки должны иметь одинаковое сечение. Отличаются элементы лишь конструктивным исполнением. Для выполнения нижнего опорного элемента используются два швеллера, которые следует обратить ребрами наружу. Их необходимо приложить по разные стороны относительно стоек и приварить к центральной их части посредством применения вставок из уголков или толстой арматуры.

Фиксация балки на стойках осуществляется путем использования стальных массивных пальцев. Под них следует выполнить ряд просечек круглого сечения на разной высоте с параллельным размещением в вертикальных швеллерах. Диаметр отверстий должен соответствовать сечению болтов.

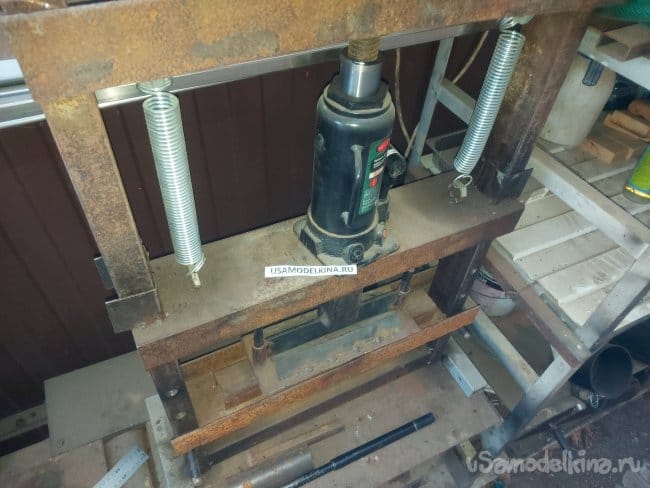

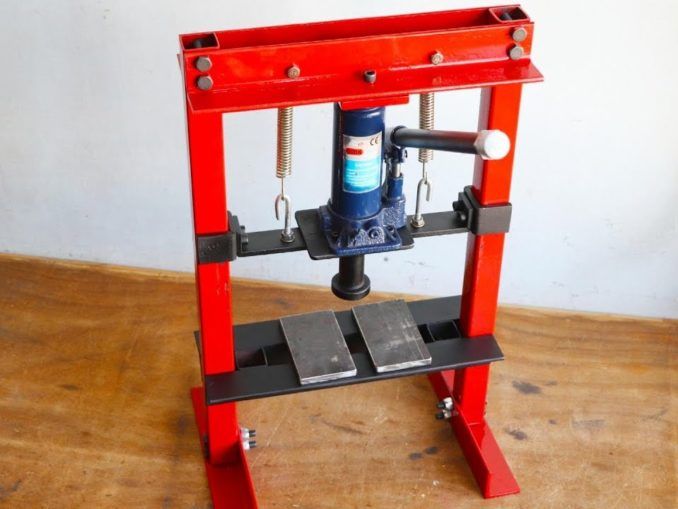

Еще одним конструктивным элементом изготовленного своими руками гаражного пресса гидравлического является пружинный механизм, благодаря которому домкрат возвращается в первоначальное положение при открывании перепускного клапана. Для этого подойдут простые пружины для доводки дверей, которые можно приобрести в хозяйственном магазине.

Усложняет задачу верхняя прижимная балка, которая имеет значительный вес, вследствие чего пружина может не сжаться. Выйти из положения можно путем увеличения количества пружинных элементов до 4-6 шт., что приемлемо для сделанного своими руками пресса настольного гидравлического. Можно также использовать более мощные элементы, предназначенные для дверей, что более актуально для напольных установок.

Если верхняя колодка отсутствует, пружины крепятся к штоку домкрата. Фиксация выполняется при помощи шайбы, у которой внутреннее отверстие больше, чем регулировочный винт штока, но меньше, чем диаметр поршня. Пружину следует крепить посредством двух небольших крайних отверстий с фиксацией к верхней балке таким же способом. Пружина может устанавливаться не строго вертикально. Излишки длины элемента могут быть компенсированы ее наклонным расположением.

Полезный совет! Для крепления пружины также можно использовать приваренные крючки.

Особенности создания гидравлического маслопресса своими руками

Сделанный своими руками самодельный пресс из домкрата можно использовать в качестве устройства для отжима масла. Однако при его изготовлении необходимо предусмотреть некоторые особенности конструкции.

На верхней перекладине каркаса требуется закрепить металлическую пластину. Она должна легко передвигаться по направляющим при воздействии на винтовой вал. Такой механизм дает возможность контролировать зазор между прижимной колодкой и обрабатываемым материалом.

Для фиксации съемной передвижной колодки самодельного пресса из домкрата используются болты. Они устанавливаются в предварительно созданные отверстия с определенным шагом, что определяется условиями рабочего процесса. Однако расстояние между отверстиями не должно быть больше величины свободного перемещения штока гидравлического домкрата. Прижимные элементы изготавливаются из металла разной толщины и являются съемными. По такой технологии можно также сделать пресс для бумаги своими руками.

Полезный совет! Фиксирование прижимной балки к направляющим может осуществляться при помощи пальцев из прочного металла, диаметр которых подбирается исходя из размера корпуса и прилагаемого усилия при работе устройства.

Как пользоваться гидравлическим домкратом: особенности конструкции

Чаще всего изготавливается самодельный пресс из гидравлического домкрата. Это объясняется конструктивными особенностями изделия и принципом его работы, который основан на законах гидравлики.

В цилиндре домкрата располагается поршень. Над ним или в отдельном резервуаре находится рабочая жидкость в виде минерального масла. Гидродомкрат приводится в действие при помощи маленького насоса, который нагнетает масло через перепускной клапан над поршнем. Усилие минимизируется благодаря разнице диаметров плунжера и цилиндра инструмента. Рабочая жидкость, которая находится над поршнем, выталкивает его, что способствует подниманию груза, расположенного над ним.

Чтобы опустить инструмент, следует знать, как пользоваться гидравлическим домкратом. Для этого необходимо медленно стравить рабочее масло из-под поршня в резервуар или в верхнюю часть цилиндра. С этой целью используется перепускной клапан в виде круглой головки с плечами, который необходимо ослабить.

При работе устройства могут возникнуть определенные трудности, что происходит в результате недостаточного уровня масла в устройстве. Для устранения неполадок важно знать, как заправить домкрат гидравлический своими руками. Для этого необходимо открутить заливную пробку на корпусе инструмента и вставить в отверстие шланг для наполнения резервуара до нужного объема. По завершении процесса осуществляется прокачка домкрата.

Особенности созданного своими руками электрогидравлического пресса

Самостоятельно можно изготовить не только пресс ручной гидравлический, но и устройство, оснащенное электроприводом. Такое приспособление способно развивать огромные усилия, что расширяет функциональные возможности оборудования и повышает его эффективность.

Принцип работы созданного своими руками пресса гидравлического с электроприводом состоит в следующем. Гидравлический насос приводится в действие при помощи двигателя, который подключен к электросети. В свою очередь, гидронасос способствует поддержанию необходимого давления рабочей жидкости в первой камере пресса. Поршень обеспечивает передачу давления во второй резервуар пресса, где оно возрастает в несколько раз. Таким образом, полученное усилие передается из второго цилиндра на обрабатываемый материал.

Важно! Величина передаваемого на обрабатываемую заготовку усилия будет зависеть от соотношения площадей поршней в обоих цилиндрах.

С электродвигателем можно создать как напольный, так и настольный гидравлический пресс своими руками. Оба варианта будут отличаться габаритами и значением усилия, оказываемого на обрабатываемую заготовку. Для настольных приспособлений оно не превышает 20 тонн, а для напольных – 100 тонн.

Пресс гидравлический своими руками с электродвигателем

Изготовление приспособления начинается с выполнения чертежа пресса гидравлического своими руками с нанесением всех элементов конструкции и указанием их габаритов.

Каркас конструкции должен выдержать значительные нагрузки, поэтому его необходимо изготавливать из прочного материала. Лучшим решением является использование тавровой балки, которая не будет прогибаться под гидравлическим прессом.

Рама представлена П-образной станиной, которая устанавливается на основание из более тонких уголков или швеллеров. В центральной части каркаса по высоте необходимо при помощи сварки установить рабочую площадку из толстостенного швеллера.

Следующим этапом изготовления самодельного гидропресса своими руками является установка на станине гидроцилиндра, что осуществляется в определенной последовательности. Для обеспечения надежного крепления гидронасоса его следует зафиксировать на металлической плите посредством использования фланца. Сама плита монтируется на двутавровых балках каркаса.

Фланец можно выполнить из автомобильной ступицы, обработав его на токарном станке. В металлической плите для установки гидроцилиндра нужно приварить круглую бобышку для фиксирования токарного станка в патроне. После растачивания отверстия плита приваривается к основанию рамы.

На гидроцилиндр надевается фланец с необходимым посадочным отверстием и обваривается по кругу. Для надежности устройства требуется изготовить и закрепить к верхней части гидроцилиндра другой фланец, приварив его к балкам.

Важно! Фланец и гидроцилиндр должны быть приварены друг к другу максимально ровно, поэтому поверхность первого предварительно обрабатывается на токарном станке.

Металлическая плита с приваренными балками фиксируется к станине при помощи сварки. В ней выполняются отверстия под крепежные болты. Для обеспечения нормальной работы пресса следует установить маслостанцию, соединив ее с гидроцилиндром посредством использования шлангов.

Ремонт пресса гидравлического из домкрата своими руками

Для поддержания длительной работоспособности пресса гидравлического, выполненного на базе домкрата, самодельное устройство нуждается в правильной эксплуатации и обслуживании. В процессе работы необходимо следить за уровнем масла в гидравлическом цилиндре, смазывать подвижные детали, проверять состояние уплотнительных соединений, надежность закрепления элементов сборки.

Однако в любом механизме может произойти сбой в работе, что является причиной неправильной эксплуатации или износа отдельных элементов конструкции. Если созданный своими руками пресс гаражный гидравлический остановился или не запускается, следует проверить уровень масла в гидроцилиндре. При его недостаточном объеме потребуется выполнить заполнение емкости с последующей прокачкой домкрата.

Если наблюдается утечка жидкости, это свидетельствует о механическом повреждении конструкции или поломке отдельных ее элементов. Для устранения дефекта необходимо разобрать домкрат, проверить все его детали на предмет отсутствия коррозионных повреждений. Шток осматривается на наличие деформаций. Поврежденные элементы следует заменить на новые. Рабочее масло необходимо полностью слить. Внутреннюю полость домкрата и все его элементы промывают керосином и высушивают. Старые уплотнительные прокладки и манжеты требуется заменить на новые.

Другие неполадки при работе сделанного своими руками пресса из гидравлического цилиндра

Если наблюдается недостаточный уровень усилия пресса ручного гидравлического, своими руками выполненного, или механизм работает прерывисто, такая проблема связана с возможным попаданием в полость домкрата воздуха, что негативно отражается на работе поршня. Для устранения повреждения в цилиндр следует добавить рабочую жидкость, удалив воздух через трубочки.

Низкое давление механизма объясняется повреждением клапана, который отошел от отсеков, загрязнился или же в нем ослабли пружины. В первых двух случаях проводится ремонт или замена элемента. Очистка клапана выполняется при помощи влажной ткани с последующей сушкой элемента. В случае сильного загрязнения механизм промывается керосином или бензином и просушивается сжатым воздухом. Если причина кроется в износе пружин, их необходимо поменять на новые элементы.

Важно! Если у домкрата поврежден корпус или поршень, требуется полная замена механизма, который не подлежит ремонту.

После разборки домкрата для выполнения ремонтных работ механизм требуется собрать с соблюдением определенных условий. Клапаны должны плотно прилегать к посадочным местам. Необходимо, чтобы в гидроцилиндре находилось достаточное количество жидкости. В системе должен отсутствовать воздух.

Гидравлический пресс является многофункциональным универсальным оборудованием, которое может использоваться для решения разных задач, где необходимо приложить усилия. Инструмент можно приобрести в специализированном магазине или сделать пресс своими руками из гидравлического домкрата, что позволит сэкономить финансы. Для этого важно правильно выбрать необходимый материал и придерживаться алгоритма сборки элементов.

Пресс для гаража своими руками: особенности сборки

Содержание

Варианты применения пресса в личных целях
Особенности конструкции
Варианты сборки:
Разработка проекта
Величину хода штока гидравлического домкрата можно регулировать следующими методами:
Особенности сборки
Для сборки гидравлического пресса потребуется такой инструментарий:
Для конструкции самодельного пресса необходимо подготовить следующие материалы (диапазон размеров указан для минимума и максимума мощности пресса):
Руководство по сборке

Иногда у большинства хозяев частных гаражей периодически возникает потребность в проведении работ методом прессования. Для таких задач используют гидравлический пресс. Рассмотрим, как его сделать самостоятельно, что для этого требуется и дадим практические рекомендации.

Варианты применения пресса в личных целях

Прессы бывают самые разные: от настольных до огромных промышленных. Прессовальные устройства заводского изготовления стоят больших денег. Для самостоятельного изготовления также потребуются некоторые затраты, но значительно меньше. Вложить средства нужно будет в комплектующие материалы, понадобится сварочный аппарат, режущий инструмент и крепеж.

Преимуществом сборки пресса в гараже своими руками будет личный контроль каждого этапа. В итоге можно создать такой агрегат, какой наилучшим образом подойдет для индивидуальных потребностей:

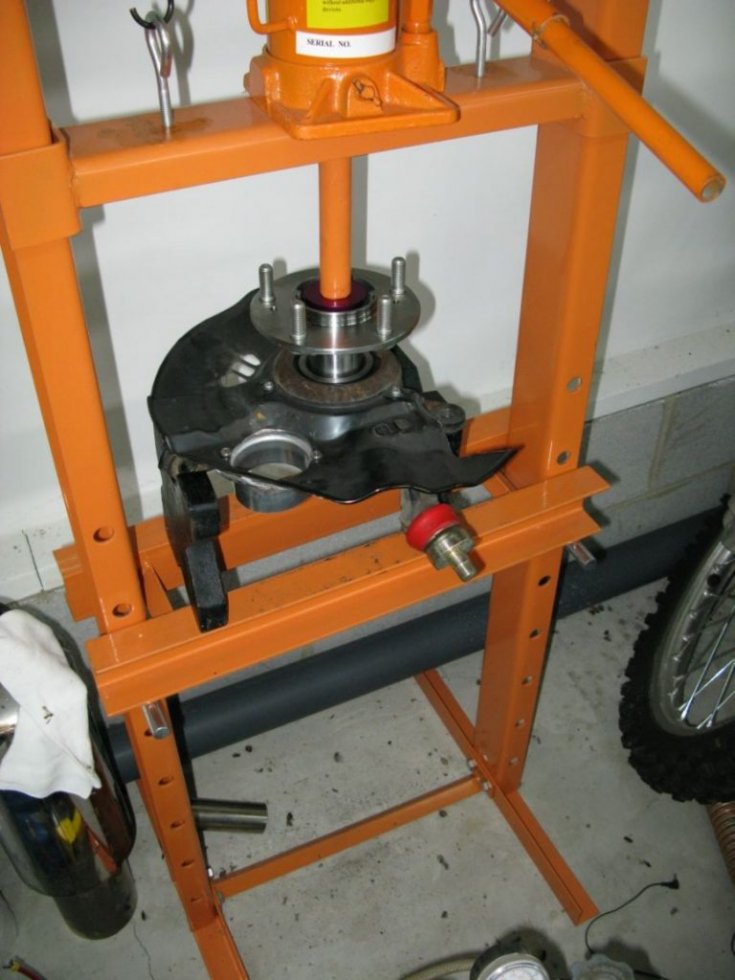

выпрессовки втулок и подшипников
для обработки труб
для производства резиновых заготовок
для гибки металлических листов
для брикетирования фракционного пластика, древесных опилок
для сжатия прессформ.

Прессованием можно также выполнять рихтовку, надежно склеивать поверхности материалов, выжимать жидкости из продуктов, придавать требуемой формы разного рода предметам и прочее.

Для осуществления конкретных задач значения усилия гидравлического пресса подбирают соответственно особенностям обрабатываемых деталей. Чем больше диаметр рабочих цилиндров насоса, тем большего давления можно достичь, в некоторых случаях можно развить усилие до 2-3 тыс. тонн. Для типичных работ в частном гараже достаточно будет пресса с усилием 10-20 тонн.

В личных целях пресс для гаража будет незаменимым помощником при ремонте автомобиля и выполнении множества прочих задач. Теперь нет необходимости обращаться в специализированные СТО и тратить на все это свои деньги.

Особенности конструкции

Главным элементом конструкции самодельного пресса может быть обычный гидравлический домкрат. Однако можно самостоятельно сделать и встроенный насос с гидравлическими цилиндрами, назовем их также камерами. Принцип их действия в передаче давления масла из меньшей камеры по камеру большего размера.

Цилиндры соединяются между собой специальными каналами, по ним проходит специально предназначенное для гидравлики масло, которое давит на поршень. Усилие передается на исполнительный инструмент и, в свою очередь, на обрабатываемый предмет.

Рабочий цилиндр устанавливают вертикально. Так делается в большинстве приспособлений; для узконаправленных целей иногда установку выполняют горизонтально.

Давление в большом цилиндре создается с помощью встроенного насоса. Наиболее простой вариант конструкции, где базовым элементом будет домкрат бутылочного типа. Нужно подумать заранее, для каких работ будет использоваться будущий пресс, и определить необходимое давление. Только после этого можно приступать к подбору и покупке комплектующих деталей для самодельного пресса.

На основе собранных материалов делается проект конструкции механизма гидравлического пресса. Можно также использовать и готовые чертежи, на их основе можно придумать и собственный проект механизма.

Варианты сборки:

домкрат устанавливается на станину вертикально внизу станины и давит на верхнюю подвижную балку
домкрат (или несколько) фиксируют на верхней неподвижной балке, а давление осуществляется вниз.

Второй вариант сборки является узкоспециализированным и применяется, главным образом в слесарных мастерских для какой-нибудь определенной работы. Все универсальные конструкции собирают методом установки домкрата внизу на платформе станины.

Прежде, чем приступать к сборке самодельного пресса по готовому чертежу производителя, нужно обратить внимание на правильное положение домкрата: если было изначально рассчитано, что его шток будет выдвигаться вверх, то это так и должно быть — переворачивать домкрат нельзя. Необходимо использовать только тот домкрат, на который рассчитана конструкция пресса. Все размеры, указанные в схеме рассчитаны в соответствии с его мощностью.

Разработка проекта

Станина — самый важный элемент конструкции гидравлического пресса. Это своеобразная рама, с ведомыми рейками, по которым перемещается горизонтальная балка. К ней крепятся рабочие поверхности для сдавливания деталей. Станина должна быть достаточно прочной для выдерживания усилия, создаваемого домкратом, и иметь запас прочности, т. к. расчетное давление на подвижную балку имеет противодействие в обратном направлении. При неправильном расчете конструкция пресса может попросту разрушиться на разрыв.

Конструкцию станины самодельного пресса лучше сделать с основанием по типу платформы с подвижным столом. Их размеры рассчитывают в соответствии с размерами обрабатываемых материалов. В любом случае ширина и высота проема станины должна иметь больший размер, чем суммарный габарит всех рабочих элементов оборудования. Чтобы определить ширину и высоту проема, для этого нужно сложить такие параметры:

толщину подвижного стола и платформы
размеры домкрата
величину хода штока
габариты обрабатываемых заготовок.

В данной конструкции гидравлического пресса домкрат крепится к основанию станины между платформой и подвижным столом, функцию опоры возьмет на себя ее верхняя часть. Посредством рабочего стола осуществляется передача усилия от домкрата к обрабатываемой детали. Стол должен двигаться вверх и вниз на раме по боковым направляющим беспрепятственно.

Чтобы обеспечить движение стола в обратном направлении, используют оттягивающие пружины с достаточной жесткостью на растяжение. Их крепят одним концом к основанию станины, другим — к подвижному столу с двух сторон. Пружины нужно подобрать так, чтобы их жесткость соответствовала характеристикам домкрата.

Величину хода штока гидравлического домкрата можно регулировать следующими методами:

1. Вверху рамы устанавливают винтовой привод. Такой элемент оснащают специальным штурвалом наподобие сверлильному станку. В процессе прессования придется оперативно вкручивать винт, уменьшая, таким образом, просвет между заготовкой и подвижным элементом пресса. Таким образом, становится возможным в широком пределе изменять просвет для расположения прессуемых предметов внутри станины.

2. Оборудуют конструкцию съемным подвижным столом. В этом случае его крепят к подвижной горизонтальной балке с помощью специальных замков, а в вертикальных боковых стойках рамы просверливают отверстия с шагом по высоте немногим меньше величины хода штока.

3. Используют сменные стальные подкладки. Для этих элементов отлично подойдут стальные листы различной толщины.

Все эти методы можно использовать в комплексе. Размеры всех деталей должны быть внесены в чертеж с учетом габаритов обрабатываемых деталей и характеристик металлопроката для сборки станины.

Особенности сборки

Чтобы собрать пресс для гаража самостоятельно, какие-либо специальные инструменты не понадобятся. Сложность для новичков может проявиться в использовании сварочного аппарата. В этом случае рекомендуется использовать агрегат инверторного типа, они в освоении более просты.

Для сборки гидравлического пресса потребуется такой инструментарий:

сварочный аппарат, маска, электроды
рулетка и мелки для разметки
болгарка с отрезным и зачистным кругом по металлу
электродрель и различные по диаметру сверла
слесарная ножовка
гаечные ключи, отвертки
строительный уровень
шуруповерт.

Для конструкции самодельного пресса необходимо подготовить следующие материалы (диапазон размеров указан для минимума и максимума мощности пресса):

швеллер не менее №8
профильная труба 40Х40 или 60Х60 мм с толщиной стенки 2-5 мм
стальной уголок 40-60 мм
полоса толщиной 10 мм
стальной лист для платформы и рабочего стола толщиной 10-40 мм
гидродомкрат мощностью 10-50 т
пружины (хорошо подойдут дверные или от автокресла)
болты, шайбы, гайки.

Из профильной трубы собирается периметр рамы, которая укрепляется по углам ребрами жесткости с помощью уголков.

Эти же уголки будут использоваться для направляющих подвижного стола и сменных упоров. Для реек направляющих будет служить полоса 10 мм.

Готовая рама устойчиво крепится к платформе. Нужно также выдержать ее правильное вертикальное положение с помощью отвеса.

Для оттягивающего приспособления, в случае использования домкрата в нижнем положении на подъем подвижного стола вверх, используют грибок моста со сдвинутыми шлицами. Он одевается на шток, после чего пружины крепятся одним концом к основанию станины, другим — к грибку.

Руководство по сборке

На каждом этапе сборки гидравлического пресса нужно сверяться с чертежом. Для ее последовательности предлагается выполнять следующие рекомендации:

Этап 1. Согласно размерам, обозначенным в чертеже, разрезать металлопрокат на детали. Затем, с помощью дрели, нужно проделать все обозначенные отверстия в всех элементах.

Этап 2. Сварка рамы гидравлического пресса из профильной трубы. Швы нужно проваривать со всех сторон. К раме приваривается верхняя стальная пластина. Чтобы периметр не деформировался, необходимо по углам рамы приварить укрепляющие ребра. После чего «П»-образная рама закрепляется с помощью болтов к основанию. Получаем готовую станину.

Этап 3. Изготавливается рабочий стол. Используется металлический лист 10 мм и профильная труба по его периметру либо швеллер. Длина трубы должна быть немногим меньше промежутка между стойками рамы.

Направляющие для вертикального перемещения стола изготавливаются из стальной полосы 10 мм. Общая ширина направляющих равняется ширине рамы. Затем между стойками станины заводится труба, приставляются стальные полосы и конструкция стягивается по бокам болтами с гайками.

По такой же схеме изготавливается регулировочный сменный упор. Отличие лишь в том, что напротив стоек, на определенной высоте, просверливаются отверстия для его крепления.

Этап 4. В соответствии с чертежом фиксируются оттягивающие пружины. Перед установкой домкрата рабочий стол необходимо оттянуть. Чтобы головка домкрата надежно упиралась в подвижный стол и не сдвигалась в процессе прессовки, нужно из отрезка круглой трубы изготовить специальное упорное гнездо и приварить его к нижней центральной части стола.

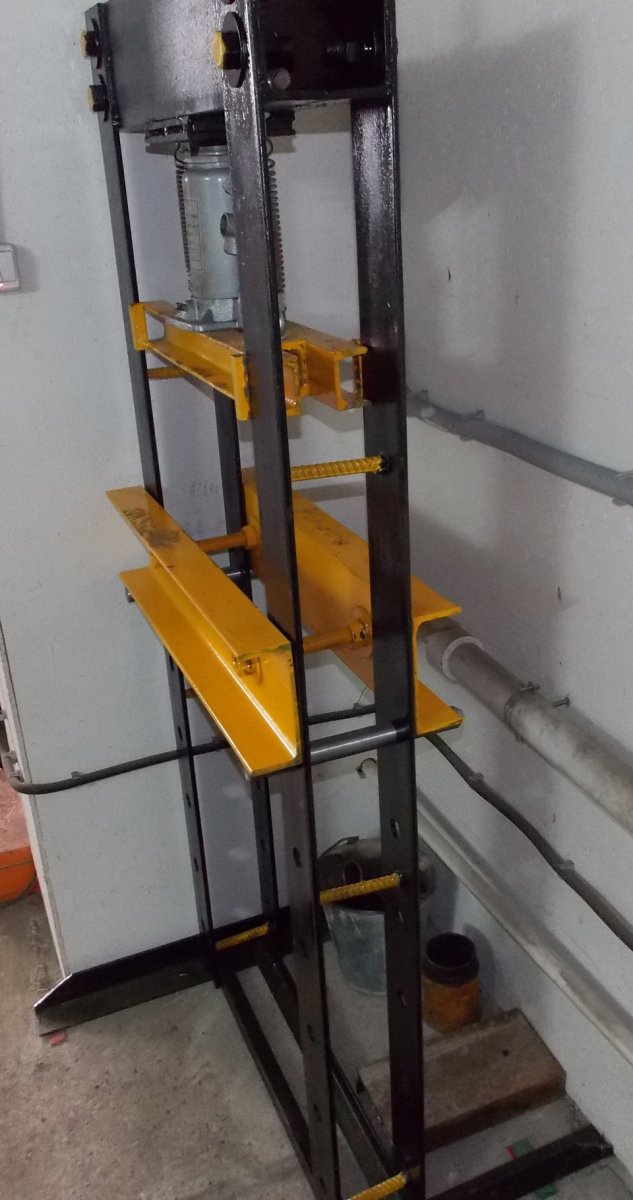

Теперь личный самодельный гаражный пресс полностью готов, останется только привести его в товарный вид: зашлифовать окалины сварки и покрасить. А при наличии слесарных навыков, усердия, возможности доступа к токарному и фрезерному оборудованию, можно изготовить такой станок, который невозможно будет отличить от заводского изделия.

При ненадобности самодельный пресс не будет занимать полезного пространства в гараже или домашней мастерской. Далее домкрат из конструкции можно легко извлекать и пользоваться ним для выполнения иных работ.

Видео:

Гидравлический пресс своими руками. Самодельное оборудование: чертежи, схемы :: SYL.ru

Морковный смузи: 13 идей для вкусного и полезного осеннего завтрака

С сельдереем и томатами. Готовим капустный суп для холодных времён

Режим, одобренный дерматологами: что такое цикличный уход за кожей и его польза

Почему по утрам опухает лицо и как не допустить этой проблемы: правила и секреты

Нейтральный цвет и детали: как выбрать сумку, которая подойдет к любому образу

Сандал, ромашка, розмарин: сочетание каких масел поможет уменьшить головную боль

Зависит от возраста, гормонов и состояния здоровья: может ли меняться тип кожи

Крошка и яблоки. Готовим простейший вкусный десерт

Бомбер — особенный тренд осени: чем хороша куртка и как ее вписать в образ

Волосы под контролем: простые прически для стильного образа на осеннюю непогоду

Автор Анна Гаринских
July 31, 2015

Довольно часто в быту возникает необходимость выполнить всевозможные ремонтные работы или утилизировать отходы, в процессе чего не обойтись без гидравлического пресса. Гидравлический пресс своими руками можно изготовить, руководствуясь правилами проведения работ, представленными ниже.

Особенности изготовления гидравлического пресса

Для того чтобы изготовить гидравлический пресс, нужно будет подготовить традиционный домкрат, который выступит в качестве основного рабочего элемента. Необходимо помнить о том, что домкраты могут быть разными. По этой причине перед началом изготовления пресса нужно определить, какое максимальное усилие будет вам необходимо при проведении работ. Таким образом, если использовать гидравлический пресс, усиление которого не превышает 200 кН, то нужно будет применить только силу человека, которая должна будет прилагаться через специальный рычаг. Если предполагается использовать более мощное прессовое оборудование, то нужно будет использовать электропривод.

Перед тем как изготовить гидравлический пресс своими руками, нужно учесть, что существует множество разновидностей данного оборудования, каждая из них отличается конструкционными особенностями, месторасположением и количеством главных составляющих.

Технология проведения работ

Для того чтобы изготовить гидравлический пресс своими руками, первоначально будет нужно подготовить стальные заготовки разной формы и габаритов. Таким образом, для того чтобы получить основание пресса, нужно использовать толстый стальной лист, если такого нет, то можно изготовить его из отдельных отрезков стального профиля, сечение которого равно 100 миллиметров. Габариты основания будут зависеть от вида работ, которые предполагается выполнять. От этого параметра будет зависеть и устойчивость установки при эксплуатации.

Изготовление дополнительных элементов

Перед тем как начинать изготавливать гидравлический пресс своими руками, нужно учесть, что в роли направляющих стоек необходимо применить отрезки металлического уголка, размер которого равен 100х100 миллиметров, его высота должна быть равна 1,5 метра. Таких заготовок должно быть 4. Эти элементы необходимо приварить вертикально к стальному основанию, расположив по два с обеих сторон. Шаг между рядом расположенными уголками должен быть равен 100 миллиметрам, что необходимо для того, чтобы концы рабочего упора конструкции помещались. Их необходимо сделать такой же ширины. В верхней зоне все стойки должны быть сопряжены между собой посредством приваренного к ним стального профиля, изготовить его необходимо по соответствующему размеру. Этот же элемент станет выступать в качестве неподвижного упора, когда вы изготавливаете пресс гидравлический ручной.

Сборка съемного упора

Пресс гидравлический ручной изготавливается по определенной технологии, которая предполагает на следующем этапе начало сборки одного из элементов гидравлического пресса, он называется съемным упором. Его следует установить таким образом, чтобы шток домкрата был укреплен в его центральной части. Тогда как сам съемный упор при работе должен скользить между направляющими стойками. По этой причине его длина должна быть эквивалентна расстоянию между наружными краями стоек, в качестве которых выступают уголки. Работа гидравлического пресса должна предполагать жесткость конструкции, для этого съемный упор нужно изготовить из полотна стали, толщина которой равна 10 миллиметрам. Из него с помощью металлорежущего инструмента нужно выкроить 10 равных по габаритам пластин, ширина каждой из которых должна быть равна 100 миллиметрам. Две пластины нужно сделать короче остальных на 10 миллиметров. После длинные пластины нужно укрепить между собой в отдельных точках или швом. Тогда как короткие пластины должны быть приварены с двух сторон данного блока с отступлением от концов 10 сантиметров. При запуске оборудования данные выступы не позволят съемному упору двигаться в сторону.

При изготовлении нужно выполнить и поршень гидравлического пресса, а также возвратный механизм, который необходим для возвращения рабочей части после осуществления работ. Его изготавливают с использованием пружины в количестве двух штук, а также пластин, в которых делаются отверстия в центральной части. Когда вами будет составляться схема гидравлического пресса, нужно учесть габариты возвратного механизма, которые должны быть несколько больше по сравнению с диаметром винтового штока. Данный элемент не позволит сдвигаться пластинке при работе. Верхним концом пружину нужно зафиксировать к пластине, тогда как нижним пластина крепится к подошве домкрата. Для того чтобы сделать ход штока несколько меньше, нужно использовать дополнительные вставки, которые фиксируются на упор. Помимо прочего, можно изменить шаг до верхнего упора, укрепив другую пластину несколько ниже данного элемента.

В заключение

Изготовленный пресс при незначительном усилии в цилиндре должен увеличить давление в несколько раз. По той причине, что жидкость, применяемая в подобных прессах не сжимается, она полностью будет поступать в другой цилиндр, который обладает большей рабочей площадью. Сила в большом цилиндре будет увеличиваться настолько, во сколько раз площадь его поршня будет больше площади поршней в малом цилиндре. Перед началом работ вами должна быть составлена схема гидравлического пресса, что позволит упростить процесс.

Гидравлический пресс своими руками для гаража: чертежи

Для того чтобы как следует нажать, придавить или загнуть что-то, несложно собрать гидравлический пресс своими руками. У добросовестного хозяина, следящего за домом самостоятельно, потребность в применении силы возникает нередко, а уж если вы являетесь автовладельцем и собственноручно занимаетесь ремонтом машины, сделать такой пресс для гаража просто необходимо.

Самодельный гидропресс может стать помощником в заработке и организации своего дела. Пресс гидравлический способен штамповать, выдавливать и делать плотные пакеты из материалов и веществ, при помощи которых вы решили устроить поточное производство у себя дома.

Содержание

1 Принцип действия
2 Устройство агрегата
3 Направление давления
4 Универсальный пресс

Принцип действия

Он предназначается для сдавливания какого-либо предмета, детали или вещества с большой силой для придания необходимой формы, плотности или вставки детали в механизм. Пресс гидравлический устроен так, что при помощи ручной силы можно получить усилие, превосходящее прикладываемое во много раз и измеряемое тоннами.

Основано это на канонах физики, а именно на законе Паскаля. Жидкость под давлением перетекает из одного (малого) цилиндра в другой (большой), двигая поршень, находящийся в нем, который и оказывает давление на предмет. В качестве жидкостей используют различные масляные смеси, предназначенные именно для таких устройств. К поршню крепится стержень, оснащенный сверху металлической площадкой для передачи образующегося усилия непосредственно детали или материалу, которому оно предназначается.

В качестве материалов могут выступать предметы и различные вещества, которым необходимо придать более компактную заданную форму. При помощи такого оборудования впрессовываются шарики в подшипники, составляющие элементы различных деталей, которые не поддаются сварке. Изгибаются под необходимым углом металлические трубы и профили, клеятся книги.

Устройство агрегата

Основным рабочим элементом данного механизма является обычный гидравлический домкрат или насос, которые работают при помощи приложения простой физической силы. Схемы конструкций с использованием гидронасоса более сложны в сборке и используются, если организовывается производство.

Мощность создаваемого давления выбирается в зависимости от задач, которые будут решаться. В зависимости от получения необходимого усилия выбирается марка и модель домкрата. Составляются схемы и чертежи устройства пресса.

Вторым немаловажным элементом является станина, к которой прикрепляется рабочий агрегат. Она сваривается из металлических швеллеров требуемой высоты для выполнения предполагаемых задач. Станина должна прочно стоять на земле или другой поверхности.

Если решено сделать пресс для гаража, то он может быть совсем небольших размеров и располагаться на верстаке или рабочем столе, правда, и выдаваемое им давление не будет сильно большим, но в любом случае усилия в 5-10 т вполне хватит для решения домашних проблем.

Основа пресса имеет 2 рабочих плоскости:

Первая, на которой располагаются детали или материалы. Данная поверхность может регулироваться по высоте в зависимости от необходимости.
Вторая крепится к штоку домкрата и передает создаваемое им усилие на предмет. На этой поверхности обычно устанавливаются разнообразные формы, приспособления, пластины для улучшения передачи воздействия.

Направление давления

Усилие в таком станке передается строго по вертикали, поэтому домкрат может быть расположен сверху или снизу. Крепление его внизу является оптимальным вариантом, так как в этом случае имеется надежная опора для его работы.

Домкрат прочно и стационарно прикрепляется к станине болтами или сваркой. Основа и пластина, передающая усилие, соединяются тугими пружинами. Они возвращают в исходное состояние поршень после завершения работы.

Схема самодельного пресса

В случае установки в качестве рабочего элемента гидравлического насоса на агрегат монтируется еще и манометр, чтобы контролировать создаваемое давление.

Универсальный пресс

Когда принято решение сделать пресс для гаража, необязательно создавать стационарную конструкцию, которая будет постоянно находиться на одном месте. Достаточно ограничиться разработкой схемы, сделать чертежи и сварить по ним такую П-образную станину, на которую при необходимости может устанавливаться гидравлический домкрат.

В этом случае металлическое основание для самодельного пресса можно убрать так, чтобы оно не мешало. Домкрат выполняет свои обычные функции по поднятию тяжестей. В случае необходимости он крепится на горизонтальную площадку станины заранее приспособленными для этого пружинами и начинает выполнять функцию привода пресса.

Для создания такого гидропресса фиксирующие пружины могут быть одним концом приварены к основанию станины, а другим закреплены на железном ободе, который при установке домкрата надевается на него и прочно фиксирует.

На сегодняшний день существует масса способов, как сделать гидравлический пресс. Многие умельцы придумывают довольно оригинальные конструкции, в которых все элементы соединяются болтами, а в случае необходимости такой пресс разбирается полностью. Он может занимать минимум места, тогда как в собранном виде представляет довольно громоздкую конструкцию.

Самодельный пресс из домкрата. Пресс своими руками

Гидравлический пресс представляет собой приспособление, использующееся в целях получения давления высокого уровня. Чаще всего он применяется для придания другой формы различного рода материалам, для подъема либо же переноса тяжелых грузов, сжатия каких-то веществ, вытеснения большого количества жидкостей и так далее.

Устройство и действие гидравлического пресса

Пресс из домкрата, своими руками созданный, так же, как и промышленный, получил широчайшее применение в области обработки металла для штампования, ковки, выгибания, выдавливания профилей и труб, прессовки, брикетирования сырья, пакетирования различного рода материалов, промышленного изготовления изделий из пластика, резины и древесной стружки.

На сегодняшний день прессами гидравлического действия пользуются на любом промышленном предприятии, но и в быту ему тоже находят широкое применение. Принцип его работы основан на применении нескольких законов гидростатики. Практическое использование данного учения позволяет, прилагая незначительное усилие в одном месте, получить большой КПД в другом.

Конструкция приспособления основывается на двух соединенных между собой цилиндрах с поршнями, отличающихся диаметрально. Внутри этих цилиндров находится вода, масло или же другая жидкость, позволяющая использовать силу законов гидростатики в действии. Сегодня на пресс своими руками рабочий цилиндр чаще всего устанавливают в вертикальном, реже — в горизонтальном положении. Для разных сфер применения и типов выполняемых задач приспособление может справляться с нагрузками от нескольких десятков до нескольких тысяч тонн.

Как сделать пресс из домкрата

Благодаря умелым рукам наших самоучек сегодня мы имеем большое количество различных изобретений, позволяющих обеспечить выполнение непростых задач. Одним из таких приспособлений является гидравлический пресс из домкрата, изготовить который вполне реально своими силами, не тратясь на приобретение готового аппарата.

Вы можете использовать его для решения разных проблем, например, таких как спрессовка отходов после обработки металла. С помощью этого устройства можно деформировать разного рода заготовки, делать отверстия в необходимых местах. Так как гидравлический пресс — самодельный, в качестве мастерской вполне подойдет гараж.

Необходимые инструменты

Сделать самодельный пресс из домкрата достаточно просто. Для этого вам необходим всего лишь сварочный аппарат со сварочными электродами, а также шлифовальный аппарат для металла. Кроме того, понадобится металлический профиль в достаточном количестве, который будет использован в качестве основного сырья для создания пресса.

Чтобы получить необходимое давление, подаваемое к рабочему цилиндру, необходимо использовать насос гидравлического либо же ручного действия. Самым подходящим в данном случае вариантом является гидравлический домкрат бутылочного типа со встроенным насосом ручного действия. Также обратите внимание на то, что правильное положение для выпускаемых домкратов, предусмотренное разработчиками, исключительно вертикальное. Использование устройства выдвижным штоком вниз не допускается.

Для использования в домашних условиях вам понадобится самодельный пресс из домкрата, способный выдерживать нагрузки в 10-20 тонн. Далее обратите внимание на другие не менее важные характеристики, такие как его габариты, вес, рабочий ход поршня и параметры станины. Чтобы получить необходимое давление внутри цилиндра, обычно используют гидравлический либо ручной насос.

Самодельный пресс из домкрата: основа

Базой будет опорная платформа, способная выдерживать необходимую нагрузку. Основание нужно сделать как можно более прочным, так как давление прилагается пропорционально рабочим узлам. Рассчитывайте необходимую прочность так, чтобы станина была способна выдержать приходящуюся на нее нагрузку с запасом, так как работающий пресс самодельный будет стремиться разорвать рамную конструкцию.

Ширину рамного проема подбирайте в зависимости от размеров подготовленных к обработке материалов. Учитывайте тот факт, что этот показатель не может быть меньше суммарных размеров составляющих оборудования вашего пресса. Высота вычисляется на основании габаритов используемого домкрата, требуемой величины свободной амплитуды штока, высоты рабочего стола и ожидаемой высоты предназначенных для обработки объектов.

Домкрат необходимо установить на основание, при этом в качестве упора для деталей будет использоваться верх самой рамной конструкции. Усилие, подаваемое штоком на обрабатываемый объект, должно передаваться от подвижного рабочего стола. Он монтируется сверху на рамную конструкцию домкрата. По станине должно быть обеспечено его свободное перемещение вверх и вниз.

Получить необходимую прочность вы можете, изготовив несколько ребер жесткости. Возьмите профиль квадратной либо прямоугольной формы 50х40/50х50мм. Если у вас нет изделия необходимых размеров, разрежьте большой лист в соответствии с требуемыми параметрами. Необходимо приложить профили один к другому боковыми частями и сварить их швы вверху и внизу. Это даст необходимую жесткость основания.

Чтобы сделать гидравлический самодельный пресс из домкрата устойчивым, вы должны приварить к уже изготовленной конструкции стальную пластину толщиной от 8 до 12 мм и размером 200х250 мм. По каждой стороне на домкрат устанавливаются две оттягивающие пружины — одним концом к рабочему столу, а другим — к основанию станины. Они крепятся специально для сжатия домкрата в исходное положение. Пружины должны иметь соответствующие размеры и жесткость.

Изготовление упора для устройства гидравлического действия

Пресс из домкрата, своими руками изготавливаемый, должен иметь упор, для изготовления которого используется тот же материал, который применялся при сваривании стоек. В длину заготовку сделайте такой же, как ширина опорной конструкции. Готовые изделия свариваем между собой и привариваем к опорной конструкции. Во время выполнения всех работ применяйте приспособления, позволяющие соблюдать перпендикулярность свариваемых заготовок. Приварите один к другому два металлических уголка размером 40х40 мм произвольной длины (30-50 см) под 90 градусов. Далее свариваемые заготовки складываются вместе и фиксируются при помощи сварочного аппарата.

Итак, нам удалось соблюсти требуемый угол соединения. Можете добавить к получившемуся угольнику прижимные приспособления, которые будут препятствовать изменению угла приваривания при воздействии температуры.

Как и зачем делать упорный элемент съемным

Другой важный элемент, который имеет пресс, своими руками созданный, — съемный упор, который сможет передвигаться по направляющим и передавать давление на составляющую. Чтобы его сделать, вам нужно заготовить металлические отрезки приблизительно по 10 миллиметров в толщину. По длине заготовки сделайте чуть меньше получившегося расстояния между двумя стойками. Элементы свариваем с обеих сторон.

Быстрая замена упора

Чтобы обеспечить возможность срочной замены данного элемента при возникновении необходимости и для её закрепления при перемещении на стойках аппарата, в изготовленном блоке нужно сделать два сквозных отверстия.

Далее отпилите два металлических листа на 100 мм длиннее, чем изготовленная конструкция. В пластинах вам нужно также просверлить по паре сквозных отверстий. Для того чтобы установить блок на рамную часть домкрата, подберите два болта вместе с гайками и шайбами, и соедините пластины таким способом, чтобы они находились с обеих сторон стоек.

Способы регулирования рабочей амплитуды штока

Чтобы изменить рабочую амплитуду штока, вы можете воспользоваться способами, приведенными ниже:

В верхней части рамы установите винтовой привод, который будет отвечать за свободный ход штока.
Предусмотрите возможность использования заменяемых подкладок из металлического профиля.

Не так уж сложно сделать пресс из домкрата. Чертежи устройства представлены ниже.

Как снизить рабочую амплитуду поршня

Если вам нужно сократить рабочую амплитуду поршня, поставьте отдельно промежуточный металлический профиль квадратной формы. Заготовка должна быть такой же ширины, как и промежуток между стоек. Приварите профиль на необходимом расстоянии. Данная хитрость позволит снизить рабочую длину.

изготовление простейшего механического или гидравлического механизма (90 фото и видео) Как сделать электрогидравлический пресс

Стоимость промышленных изделий гидравлического пресса такова, что редко кто захочет покупать его для «дома и семьи». Такие модели используются, как правило, на производстве или в мастерских (в секторе среднего и малого бизнеса), а затем и в специализированных (кузница, автосервис и т. д.).

«Твердый» аппарат дешевле 170–180 тысяч не продается, а мелкие приспособления, называемые «пресс-клещами» (в пределах 2–3 тысяч рублей), имеют ограниченное применение, в основном для «опрессовки» металлических изделий.

Купить пресс можно за 25 — 30 тысяч рублей (сделано в Китае), что в наши дни не так дорого. Но если внимательно посмотреть, как и из чего он собирается, то невольно приходит мысль, что все это можно смонтировать из подручных материалов. Если у вас есть «расходы», но очень мало.

Существует множество вариантов самостоятельного изготовления гидравлического пресса. Каждый владелец в зависимости от своих потребностей определяет свои размеры, комплектацию, предел «хода» рабочей части, необходимое усилие, которое должна обеспечивать гидравлика. Остановимся на одной, простой в изготовлении модели такого изделия.

Конкретные размеры указывать не будем, главное понимать принцип сборки и работы устройства. И любой умелец сам разберется, как и из чего ему удобнее делать пресс. Суть работы заключается в следующем. Есть 2 емкости (сосуда), в которых находится жидкость (как правило, это специальное масло). Они между собой общаются (вспомните уроки физики в школе). Прилагая малое усилие для сжатия жидкости в одном (маленьком сосуде), мы получаем давление в большом, в несколько раз превышающее «первичное».

Если в него вставить стержень, то он будет двигаться. Любая деталь, расположенная между опорой (на раме) и рабочим «инструментом» (штоком), будет находиться под давлением. Другими словами, нажимаем на ручку, и заготовка расплющивается. И чем больше, тем сильнее мы действуем на рычаг. Все просто.

На фотографиях пресс на разных стадиях производства. Поэтому есть смысл остановиться лишь на некоторых особенностях сборки, а определить, какие материалы нужны, несложно, исходя из их возможностей и конкретного назначения устройства.

Составные части механизма

Основание

Оно должно быть прочным, так как именно на эту часть будет приходиться максимальная нагрузка. Можно, например, сварить из уголка каркас, внутри которого для повышения прочности вварить отрезки такого же уголка или толстый металлический пруток (шпильки и т. п.). Следует учитывать, что на такой раме (площадке) будет стоять гидравлический домкрат, поэтому на верхней поверхности рамы необходимо сваркой закрепить отрезанный лист железа. Его толщина зависит от того, насколько «мощным» должен быть пресс.

Верхний упор

По сути необходимо изготовить сварную конструкцию в виде буквы «П», которая будет закреплена на платформе «ножками». Его высота определяется максимально возможным выдвижением штока домкрата. Проще всего для этой цели использовать толстостенную трубу с квадратным или прямоугольным профилем. Необходимо обратить внимание на то, чтобы все элементы упора располагались под прямым углом. Не допускается даже малейшее искажение «буквы».

рабочий элемент

Фактически он играет роль нижнего, подвижного упора. В процессе запрессовки деталь именно с ним будет прижиматься к верхнему упору («ригель» буквы «П»). Принцип ясен. Как сделать, есть несколько вариантов. Например, сделать сборку из металлических пластин соответствующей толщины, которые скрепляются между собой либо болтами, либо той же сваркой.

Для того, чтобы эта часть свободно двигалась вверх-вниз и не смещалась при этом, длина крайних пластин выбирается больше. Получившиеся «выступы» по бокам будут играть роль фиксаторов положения по горизонтальной оси. Другими словами, такая «сборка» может двигаться в вертикальном направлении, но не влево-вправо.

Для исключения большого перекоса подвижного упора длина «внутренних» пластин выбирается такой, чтобы они почти вплотную прилегали к стойкам конструкции (ножкам буквы «П»), с минимальным зазором.

Послесловие

Мы привели только один из вариантов. Можно сделать пресс, в котором ход штока будет не снизу вверх, а наоборот. Естественно, для этого гидроцилиндр ставится на верхний упор. При этом смещается центр тяжести всей конструкции, поэтому платформу придется делать массивнее, шире.

Для удобства работы с деталями разного размера желательно подготовить «вкладыши». При необходимости их можно надеть на рабочую часть, сократив тем самым расстояние, на которое придется выдвигать шток.

При выполнении различных работ в домашней мастерской часто возникает необходимость воздействовать на заготовки прессованием. О том, как сделать гидравлический пресс своими руками для выполнения таких операций, мы и поговорим в этой статье.

Устройство и функции пресса гидравлического

Пресс гидравлический – это оборудование, специально предназначенное для обработки деталей и заготовок путем воздействия на них высокого давления. Такой пресс работает за счет давления жидкости, действующего на элементы его конструкции.

Конструкция большинства гидравлических прессов предусматривает вертикальное расположение рабочего цилиндра, но есть и модели, в которых он расположен горизонтально. Различные модели прессов могут создавать рабочие усилия в диапазоне от нескольких десятков до нескольких тысяч тонн.

Принцип работы гидравлического пресса основан на законе Паскаля, известном нам из школьного курса физики. Конструкция пресса состоит из двух рабочих камер разного размера или, как их еще называют, цилиндров. Принцип работы гидравлического пресса, если описать его в двух словах, заключается в следующем.

В меньшем из его цилиндров создается высокое давление рабочей жидкости, которая по соединительному каналу подается в камеру большего диаметра и воздействует на поршень, соединенный с рабочим инструментом. Последний оказывает давление на заготовку, которая находится на жесткой опоре, чтобы предотвратить ее перемещение под ее действием. Во всех гидравлических прессах в качестве рабочей жидкости используются специальные масла.

Прессы гидравлические наиболее широко применяются при выполнении таких операций с металлическими деталями, как штамповка, ковка, правка, гибка, выдавливание труб и других профилей. Кроме того, с помощью таких прессов производится брикетирование, упаковка и прессование различных материалов (как правило, для этих целей используется мини-пресс).

Устройство гидравлического пресса позволяет активно использовать его как на предприятиях по производству резиновых, пластмассовых и деревянных изделий, так и в других сферах. Разнообразие функций и областей применения этого оборудования обуславливает существование различных его модификаций. Например, в продаже можно найти гидравлический настольный пресс, мини-пресс, гидравлический напольный пресс, ручной гидравлический пресс, прессы с манометром и без него.

Примеры использования в домашних условиях

Использование гидравлического пресса в гараже или домашней мастерской довольно распространено. Использовать такой пресс небольшого размера можно как при ремонте автомобиля, так и для выполнения работ различного характера.

В частности, с помощью такого компактного оборудования можно выпрессовывать подшипники или сайлентблоки, а также запрессовывать на их место новые детали. Помимо автомобильного ремонта, гидравлический пресс можно использовать для гибки металлических деталей, создания необходимого давления при склеивании поверхностей, брикетировании отходов, выдавливании масла и жидкости. Заводское оборудование для этой цели (даже ручной гидравлический пресс) стоит больших денег, и не каждый может его приобрести. Между тем, сделать такой пресс можно своими руками, потратив деньги только на покупку необходимых материалов.

Что примечательно, конструкцию самодельного гидравлического пресса можно сразу адаптировать для решения конкретной задачи с конкретной деталью или заготовкой. Пресс, сделанный своими руками, не займет много места; достаточно будет выделить немного места в мастерской или гараже для его размещения. Подробная инструкция, как сделать гидравлический пресс, приведена ниже. Также в конце статьи есть видео на эту тему.

конструкция домашнего пресса

Прессы гидравлические своими руками не должны обладать слишком выдающимися техническими характеристиками, достаточно, чтобы они развивали усилие 10–20 тонн. Этот параметр самодельного гидравлического пресса зависит от того, какие действия вы собираетесь с ним производить.

Один из самых распространенных и простых вариантов самодельного пресса

Имеется ряд других параметров, соответствующих не только промышленным, но и самодельным бытовым гидравлическим прессам:

размеры;
вес снаряжения;
ход поршня;
наличие манометра в конструкции пресса;
характеристики используемой машины.

В самодельных прессах давление в рабочем цилиндре обычно создается с помощью ручного гидронасоса, который может быть как встроен в конструкцию такого устройства, так и располагаться отдельно от него. Такая конструктивная особенность зависит только от того, какое оборудование вы выберете для изготовления такого устройства. Сделать гидравлический пресс своими руками очень просто, если за основу его конструкции взять домкрат бутылочного типа. Такой домкрат, что удобно, уже имеет в конструкции встроенный ручной насос.

Гидравлический домкрат бутылочного типа отлично подходит для использования в самодельном гидравлическом прессе

Прежде чем вы решите приобрести подходящий домкрат для изготовления домашнего гидроинструмента, важно определиться, какие задачи вы будете решать с его помощью. От этого зависит как конструктивная схема ручного гидравлического пресса, так и усилие, которое он будет развивать. Следующим шагом будет разработка чертежа гидравлического пресса, который вы собираетесь изготовить своими руками. Можно, конечно, найти такой чертеж в интернете и даже посмотреть фото и видео процесса изготовления пресса из гидравлического домкрата своими руками. Но в этом случае вы столкнетесь с необходимостью подгонять имеющиеся у вас устройства под чужой самодельный пресс.

Разработка чертежа вашего будущего самодельного пресса начинается с вопроса как он будет работать. Здесь есть только два варианта.

Домкрат будет расположен в нижней части пресса — на его раме — и будет подниматься.
Домкрат закреплен в верхней части конструкции пресса и давит соответственно вниз.

Однако при выборе схемы работы самодельного пресса следует учитывать тот факт, что для основной части домкратов, выпускаемых современной промышленностью, единственно правильным положением является прижимной шток вверх, а его просто не разрешается размещать их по-разному. Именно поэтому за основу чаще всего берут первую схему гидравлического пресса. Второй вариант используется только в тех случаях, когда требуется изготовить гидрооборудование для выпрессовки подшипников или втулок из отдельных узлов и механизмов своими руками.

Вариант пресса с нижним расположением домкрата

Что учитывать при разработке чертежа самодельного пресса

Несущим элементом любого пресса, в том числе и самодельного, является станина, развертка к нанесению которого следует подойти максимально ответственно. Конструктивно рама представляет собой раму, внутри которой находится домкрат с рабочим инструментом, оказывающим давление на деталь или заготовку.

Тип станины может существенно различаться в зависимости от назначения пресса.

Рама гидравлического пресса своими руками должна обладать высокой прочностью, так как будет испытывать нагрузки сразу в двух направлениях. Домкрат, создающий определенное усилие, будет одновременно давить на верхнюю и нижнюю части рамы, пытаясь ее как бы сломать. Именно поэтому при расчете каркаса и выборе материалов для его изготовления его прочность предусматривают с запасом.

Нижняя часть рамы – ее основание – разработана с учетом того, что она должна обеспечивать высокую устойчивость всей конструкции. При расчете ширины внутреннего проема станины самодельного пресса учитывают как размеры деталей и заготовок, которые будут на ней обрабатываться, так и суммарные размеры всех составных элементов будущего пресса.

Еще один вариант станины с простейшей конструкцией основания для устойчивости

При расчете высоты внутреннего проема рамы суммируются следующие параметры: высота домкрата, желаемый свободный ход его штока , толщина рабочего органа и обрабатываемой детали. Если самодельный пресс изготавливается по первой схеме, то его конструкция такова: домкрат устанавливается на нижнее основание, а деталь в верхнюю часть рамы; усилие от домкрата на деталь передается через его шток и подвижную рабочую платформу, перемещающуюся по направляющим в боковых элементах рамы.

Для обеспечения возврата штока в исходное состояние используются две пружины, нижняя часть которых крепится к основанию, а верхняя к подвижной рабочей платформе. Если вы решили сделать пресс из домкрата своими руками, то очень важно правильно рассчитать жесткость пружин, чтобы они эффективно выполняли все возложенные на них функции.

При реализации второй схемы деталь размещают на нижнем основании, а домкрат устанавливают на подвижную платформу, к которой также крепятся пружины, соединяющие ее с верхней поперечиной рамы. Как в первом, так и во втором случае в месте контакта штанги с подвижной площадкой или верхней перекладиной рамы делается так называемое гнездо, в качестве которого можно использовать отрезок трубы соответствующего диаметра. .

Отсутствие возможности регулировки высоты рабочей зоны упрощает конструкцию, но существенно ограничивает использование пресса

Гидравлический пресс своими руками будет гораздо удобнее в использовании, если есть возможность регулировки свободный шток домкрата, который также влияет на допустимую высоту заготовки. Для этого можно сделать следующее.

В верхней части внутреннего контура рамы расположена дополнительная пластина, которая может перемещаться по направляющим за счет винтового привода с рулем. Таким образом, можно изменять зазор в достаточно широких пределах для расположения деталей внутри рамы.
Можно сделать съемный упор, который чаще всего используется как мобильная съемная платформа. Зафиксировать положение такого упора внутри рамы можно с помощью болтовых соединений, для которых в раме просверливаются отверстия с определенным шагом. При этом расстояние по высоте таких отверстий не должно превышать величину свободного хода тяги домкрата.
Из цельного куска металла или металлопрофиля можно изготовить несколько сменных вставок-прокладок разной толщины.
Вы также можете использовать несколько вышеперечисленных методов одновременно.

Если вы делаете чертеж, по которому будете делать пресс своими руками, то обязательно указывайте не только размеры основных элементов такого устройства и заготовки, но и другой металлопрокат, из которого изготовлена рама будет сделано.

Инструменты и материалы

Если вы собираетесь изготовить гидравлический пресс своими руками, то вам потребуются следующие инструменты, расходные материалы и оборудование:

сварочное оборудование;

электроды

;
ножовка или болгарка (болгарка).

Кроме того, вам потребуются следующие элементы, из которых будет состоять ваш будущий гаражный пресс: гидравлический домкрат, две пружины, которые будут тянуть подвижную платформу в исходное состояние. Если вы нашли в своем гараже старый мостовой грибок, оставшийся после ремонта, вы можете использовать его как элемент откатного устройства для самодельных прессов с нижним домкратом. При этом грибок надевается на тягу домкрата, верхняя часть пружин крепится непосредственно к ней, а нижняя часть закрепляется на раме.

Тип и количество материалов, необходимых для изготовления пресса, сильно зависит от выбранного варианта конструкции.

Для изготовления пресса из домкрата потребуется следующий металлопрокат:

швеллеры (не менее 8 номеров), (размерами не менее 40х40), уголки с шириной полки не менее 50 мм;

стальной лист

толщиной не менее 8 мм, который будет использоваться как надежный фундамент для всей конструкции;
отрезок стальной полосы толщиной 10 мм – для изготовления направляющих и ребер жесткости при необходимости;
отрезок трубы — для изготовления гнезд под головку домкрата.

Технологический процесс

Когда чертеж вашего будущего гидравлического пресса готов, а все необходимые материалы, инструменты, оборудование и комплектующие имеются в наличии, они переходят непосредственно к изготовлению. Первое, что нужно сделать, это вырезать весь металл, руководствуясь размерами, указанными на чертеже.

Теперь следует изготовить основу пресса, для чего свариваются между собой подготовленные квадратные трубы, а на образовавшийся из них прямоугольник приваривается стальная пластина. Затем боковые и верхнюю части каркаса сваривают между собой, тщательно следя за тем, чтобы получившаяся П-образная конструкция была ровной и имела строго прямые углы в местах стыков. Теперь полученную конструкцию следует приварить к основанию и можно считать, что рама для вашего гидравлического пресса готова.

Следующий элемент, который вам нужно будет сделать для пресса, это подвижная платформа. Для его изготовления можно использовать швеллер, квадратную или прямоугольную трубу. В центральной части площадки приваривается кусок трубы, который будет служить гнездом для головки домкратной тяги. Для изготовления направляющих рабочей площадки вам потребуются две стальные полосы, длина которых должна соответствовать ширине рамы пресса по ее внешнему контуру.

В повседневной жизни возникает множество ситуаций, когда необходимо сжимать детали и материалы с большой силой. В результате пресса является неотъемлемым атрибутом любого хозяйства.

Конечно, можно приобрести заводское прессовое оборудование. Однако стоит он недешево, и не всегда может устроить мастера своими параметрами и габаритами. Поэтому все больше людей задаются вопросом, как сделать пресс из домкрата.

Особенности гидравлического домкрата

В качестве основы для изготовления конструкции самодельного пресса был выбран гидравлический домкрат не случайно.

Важной особенностью этого устройства является то, что его работа основана на фундаментальных законах физики, согласно которым жидкость под давлением не сжимается и не уменьшается в объеме. Этим объясняется отсутствие потери мощности при воздействии домкрата на заготовку.

Кроме того, гидравлический домкрат имеет довольно высокий КПД (80%), что позволяет рассчитывать на значительное усилие сжатия в случае силового пресса.

Принцип работы гидравлического пресса

Изготовленное своими руками прессующее устройство не уступает по качеству и техническим характеристикам заводским аналогам.

Как видно на фото самодельный пресс, его можно использовать в быту для различных нужд, будь то:

выгибание;
поковка;

штамповка

;

экструзия профиля

;
запрессовка разных деталей.

Кроме того, отжимное устройство может быть использовано:

для отжима соков из фруктов и овощей;
, чтобы сделать собственное масло.

Материалы и инструменты для самостоятельной сборки пресса

Любая инструкция по созданию чего-либо, и инструкция по изготовлению пресса не исключение, первый шаг диктует нам подготовить рабочее место и все необходимые материалы.

В данном случае нам нужно:

домкрат;
каналов;

Труба стальная профильная

прямоугольного сечения;

уголок и полосы стальные

;
труба, диаметр которой равен размеру головки домкрата;

Лист стальной

250*100 мм;

Пружины стальные

— 2 шт.

Из инструментов не обойтись без сварочного аппарата и болгарки.

Изготовление пресса своими руками

После того, как чертежи и размеры для изготовления пресса определены и проверены, а также подготовлены все необходимые материалы и инструменты, можно приступать к сборке устройства.

Вот последовательность создания пресса из домкрата пошагово:

Делаем базовую платформу. Он должен быть максимально надежным, прочным и выдерживать показатели мощности домкрата, иначе все устройство будет работать нестабильно.

Надежность можно повысить за счет использования четырех швеллеров, приваренных друг к другу по бокам. Кроме того, сварные швы должны быть качественными.

Вертикальные стойки и нижний упор изготовлены из стальной профильной трубы. Их высота должна соответствовать величине максимального выхода штока, габаритам домкрата и толщине съемного упора. Что касается длины нижнего упора, то она равна длине опорной площадки.

Свариваем нижний упор, платформу и стойки в единую конструкцию, не забывая, что углы должны быть прямыми. Для этого используем уголки. Прочности прибавляем пластинами, приварив их по диагонали к стойкам и основанию пресса.

Внимание!

Изготавливаем съемный упор из стальных полос. Он будет двигаться в вертикальной плоскости с помощью направляющих, создавая давление на заготовку. Вместо планок можно использовать кусок трубы, из которой была сделана кровать.

Две направляющие пластины крепим к упору болтами. Так как пресс будет использоваться для обработки разных материалов и для разных целей, этот упор должен быть съемным. Для этого проделываем пару сквозных отверстий в блоке полос.

Установка домкрата. Для его установки отводим назад стопор переключения и вставляем домкрат между ним и платформой таким образом, чтобы при вдавливании кончик тяги находился внутри защелки. Фиксируем основание домкрата на подвижном упоре сваркой или болтами. Прессовое оборудование готово!

В заключение отметим, что сделать пресс из обычного домкрата несложно. Для этой цели подойдут обычные подручные материалы, а схемы и чертежи всегда можно найти в Интернете. Приложив немного усилий, вы получите полезный механизм, который всегда пригодится в хозяйстве.

Фото пресса с домкрата

Внимание!

The hydraulic press is used to obtain high pressure . Его используют во многих кузовных мастерских для прессовки различных валов, подшипников и шестерен. Домашние умельцы используют его для штамповки деталей из пластика, резины или металлов. Если в вашей мастерской его еще нет, то можно попробовать сделать пресс своими руками.

Читайте в статье

Назначение и функции пресса: области применения аппарата

Пресс имеет широкий спектр применения. Иногда это необходимый предмет в мастерской или в гараже. Небольшое устройство часто используется при ремонте автомобилей. Можно использовать пресс для сайлентблоков, а также для выпрессовки подшипников.

Такое оборудование используется для создания брикетов из отходов, при склеивании двух поверхностей, а также для гибки металлических деталей. В то же время заводские устройства могут быть не по карману многим. Если вы решили сделать такое устройство своими руками, то его можно легко приспособить под определенные задачи.

Принцип гидравлики значительно упрощает жизнь. Благодаря простому механизму эффективно работает различное оборудование.

Итак, давайте подробнее рассмотрим, зачем нужен такой прибор:

выпрессовка разных подшипников, используется в небольших автомастерских;
метизы гибочные различной формы;
создание давления для соединения двух элементов;

Установка заклепок

Попробуйте сделать пресс своими руками в . Такое приспособление используется для запрессовки и запрессовки всевозможных деталей. При этом на оборудовании выполняется огромный комплекс ремонтных, профилактических и профилактических работ.

Рассмотрим некоторые варианты:

даже небольшому автосервису нужен гидравлический пресс , который можно купить или изготовить самостоятельно. Для изготовления такого агрегата нужно определиться с установкой манометра, массой, размерами и исполнением поршня. Перед разработкой пресса необходимо рассмотреть модели автомобилей. Простая конструкция не подходит для больших машин;

часто используется в мастерской и дома пресс для макулатуры . Если имеется большое скопление бумаги, ее необходимо утилизировать. Данная конструкция имеет среднюю мощность и может питаться от сети. С помощью небольшого приспособления можно удалить значительное количество макулатуры;

полезный пресс для картона и , с помощью которого можно прессовать пластиковые бутылки и банки. При самостоятельной установке устройства нужно учитывать параметры поршня, станины, габариты и вес оборудования. В таком устройстве используется готовый или ручной гидравлический;

пресс для опилок используется для изготовления брикетов. Полученные брикеты используют для отопления частных домов. Такое устройство состоит из силовой рамы, основания и привода. Для ручного механизма чаще используют домкрат, а для механической конструкции подойдет электродвигатель;

пресс-подборщик сена самодельный представляет собой специальный ящик, который устанавливается на рамную конструкцию из . Такие рамы можно сделать из металлического профиля. Конструкция выполнена в виде коробки, но без верхней части. Вам понадобятся некоторые материалы, чтобы сделать пресс для сена своими руками. Габаритные чертежи облегчат задачу. Стоит использовать уголки, металлические рейки и .

Чтобы сделать сенокосу, нужно соединить доски с помощью металлических уголков. После этого короб оббивается рейками. Это придаст прочности изделию. Затем нужно подойти к калитке или двери, которая закреплена на петлях.

Для сборки потребуется элемент для крепления к фасаду, основание для монтажа всех узлов, ходовая часть и транспортный подхват. Также вам понадобится специальная камера с редуктором и сено. Подборщик рулонного типа предназначен для выполнения одного цикла упаковки и сбора соломы или сена.

При этом в поле производится подбор сушеного сена, а также прессование подборов. Затем из полотен формируются рулоны. Такой процесс отличается прессованием без деформации растительности. Заводские пикапы имеют довольно сложное устройство, которое редко делается в домашних условиях.

Блоки макулатуры применяются в пунктах, которые занимаются приемкой различного вторичного сырья. Для такого агрегата характерно повышенное давление порядка 15-50 тонн, что помогает формировать небольшие тюки. Для их загрузки можно использовать любые манипуляторы. Прессы для топливных брикетов также обладают большой мощностью.

Такая конструкция может быть двух видов:

механический вариант — упрощенная конструкция с малой мощностью. При этом усилие может достигать одной тонны;
к более мощным относится самодельный гидроаппарат, мощность которого может быть до 4 тонн.

Аналогично происходит производство пресса для пластиковых бутылок.

Конструкция пресса: особенности существующих устройств

Для создания значительного усилия на определенной площади применяют конструкцию гидравлического пресса; купить такой агрегат можно в специализированных магазинах. Такое устройство является эффективным и простым устройством.

Если вы решили сделать такую конструкцию по чертежам, то вам необходимо разобраться из чего она состоит:

дно или основание необходимо для устойчивости конструкции. Он выглядит как платформа и сделан из массивного металлопроката. Для этого подойдут уголки из металла и швеллера;

Стойки

представляют собой вертикальные части конструкции. Высота элементов рассчитывается как сумма длины его стержня, высоты домкрата и толщины неподвижного упора. Стойки изготовлены из стальных уголков, приваренных к основанию;
неподвижный упор фиксируется в верхней части стоек. Для его изготовления используется тот же уголок, что и для стоек;
Домкрат позволяет развивать необходимое усилие. Этот элемент крепится к подвижному упору. Приводится в действие электроприводом или ручным управлением;
подвижный упор оказывает основное давление на механизм. Его можно сделать из уголков или полос стали;
возвратное устройство используется для перемещения подвижного упора в нормальное положение. При этом используются пружины, степень и длина растяжения которых рассчитывается в зависимости от параметров пресса.

Как сделать простую конструкцию можно увидеть на видео ниже:

вакуумный пресс

При изготовлении вакуумного пресса своими руками следует учитывать, что устройство состоит из термомодуля, стола и вакуумная камера. При этом последний элемент чаще всего имеет форму прямоугольника и выполнен из жесткого материала.

Данная конструкция имеет некоторые особенности:

устройство имеет только ручное управление;
для работы используются имеющиеся материалы;
скорость работы не должна уступать заводским аналогам.

Вакуумная конструкция собирается из следующих частей:

станина изготовлена из рейки для термомодуля и профилированной трубы. Для работы вам понадобится электродрель;
стол вакуумный изготавливается из прижимной рамы, зажимов и ванны;
также необходим водокольцевой насос.

По аналогии выпускается и термовакуумный пресс.

Пресс-подборщик

В качестве прицепа устанавливается такой аппарат, как пресс-подборщик. Используется на небольших фермерских полях и больших сельскохозяйственных угодьях. После того, как косилкой срезана зеленая масса, данное устройство занимается ее обработкой. При этом из стеблей формируются валки, после чего с помощью агрегата получают прессованные тюки.

Вот преимущества использования такого агрегата:

сокращается время сушки, сокращаются потери сена;
затраты на оплату труда сокращаются в несколько раз;
улучшает качество сена при хранении;
Возможна самостоятельная регулировка навесного устройства.

Самый распространенный вариант – роликовый механизм. Пружинные зубья позволяют собирать много травы. После этого каждую порцию скатывают в тюки. Минитрактор с помощью такого пресса может загрузить до 20 тонн соломы за 20 дней. Рулонные конструкции имеют небольшие габариты.

Вальцовый пресс изготавливает брикеты прямоугольной формы. Трава в валках подхватывается зубьями и направляется в камеру прессования. Размеры можно регулировать по технологии. Тюки плотно упаковываются и перевязываются шпагатом. После этого блок выбрасывается на поле.

Также можно сделать самодельный вариант беговой балки и бруса. В этом случае из досок делают большой ящик и используют горизонтальный способ загрузки сена. В качестве пресса используется реечный или винтовой домкрат. С помощью такого приспособления можно вязать тюки соломы и прессовать их.

Настольный механический пресс

Настольный пресс может работать как на автоматической, так и на ручной тяге. Такое оборудование часто изготавливается из прочной стали.

С помощью ручного пресса обработано:

полимеры и пластмассы;
картон и поролон;
все виды металлов;
Резина и кожа.

С помощью механического пресса производится выпрессовка, штамповка подшипников и втулок, а также вырубка мелких изделий. Такой агрегат позволяет сэкономить время на изготовление деталей.

Устройство гидравлического ручного устройства создает усилие с помощью штока гидроцилиндра. Этот элемент содержит жидкость, которая сжимается под давлением. Агрегат используется для сжатия, деформации и соединения деталей.

Опция перфорации используется для пробивки отверстий в листах из различных материалов. Ручные механические приспособления необходимы для опрессовки трубчатых гильз и тросов.

Вибропресс

Вибропресс позволяет сократить время строительных работ, а также снизить их стоимость. Устройство устройства предполагает наличие трех приводов: гидравлического, механического и пневматического. Технология вибропрессования лежит в основе работы агрегата.

Даже при наличии инструкции и необходимых чертежей создать вибропресс своими руками может не получиться. Это может произойти из-за неверных расчетов, неточной настройки и низкой производительности.

Пресс с электроприводом

Пресс гидравлический с электроприводом имеет простое устройство. Чаще всего он состоит из толстого уголка и швеллера. Все элементы соединены толстыми болтами.

Особое внимание следует уделить раме, так как она будет подвергаться значительным механическим нагрузкам. При этом толщина металла должна быть достаточной.

Такое устройство часто используется на производстве и в промышленности. Сила создается за счет работы электродвигателя. Использование такого механизма позволяет сократить время многих технологических процессов.

Гаражный гидравлический пресс: основные характеристики

Как сделать гидравлический пресс иногда нужно знать, чтобы сделать такой агрегат для своего гаража. При этом из подручного сырья можно изготовить практичные конструкции. Гаражному агрегату потребуется ручной привод, а также гидравлический. Необходимо определиться с типом установки: это будет настольная или напольная. Чертеж с размерами тоже пригодится.

Для производства гидравлического пресса важно определиться с вариантом модели. Здесь их может быть:

сложная гидравлическая конструкция требует специализированного оборудования и времени для работы;

ручной механизм

можно сделать самостоятельно;
Шиномонтажный станок стандартной конструкции имеет две скорости и ручной насос. Поршень подвижен;
напольная модель оснащена перегрузочным клапаном и ручным приводом насоса.

Для самостоятельного изготовления вам понадобится режущий инструмент и. Преимуществом гаражной сборки будет возможность контролировать каждый этап монтажных работ.

Важно определить тип конструкции. Горизонтальные приспособления используются для гибки, правки и резки отдельных элементов. А для выпрессовки и запрессовки деталей требуется вертикальное оборудование. Гидравлическая установка используется для утилизации отходов. При этом прессуются макулатура, пластиковые отходы и гофрокартон.

Также устройства могут быть настольными или напольными. При этом настольный механизм можно установить на верстак. Прессы отличаются грузоподъемностью.

Напольные конструкции имеют широкий диапазон регулировки рабочего стола. Этот вариант может иметь грузоподъемность до 20 тонн. С их помощью осуществляется разборка и сборка узлов.

Для работы на таком оборудовании действуют особые правила техники безопасности:

для работы необходимо работать в одежде без деталей, которые могут попасть под пресс. Важно защитить волосы от такого удара;
специальные очки для глаз;
в рабочей зоне не должно быть детей и посторонних;
деталей размещаются в центре пресса;
Для домкратов используются только высококачественные масла.

Важным приводом является гидравлический насос с ручным управлением. Он способен совершать возвратно-поступательные движения в рабочей части. Гидроцилиндры могут быть плунжерными и поршневыми. Во многом это зависит от качества используемой жидкости.

Чтобы сделать простую сборку для гаража, вам понадобится бутылочный домкрат. Для небольшой мастерской можно выбрать механизм, способный создать усилие до 10 тонн. Это уменьшит размер устройства. Также понадобится сварочный агрегат, и диски для резки металла.

Перед сборкой важно выбрать только хороший домкрат и сделать для него прочное основание. Такой пресс состоит из гидронасоса, манометра, рамы со станиной и гидроцилиндра. В некоторых конструкциях цилиндр и насос могут быть заменены домкратом.

Пресс ручной имеет следующие преимущества:

простота устройства;
отсутствие предохранительных механизмов;
расположение рабочего стола не влияет на рабочую силу конструкции;
есть возможность регулировки длины и высоты рабочего хода.

К недостаткам можно отнести незначительное быстродействие рабочей поверхности.

Как сделать приспособление для гаража можно посмотреть на видео:

Гидравлический пресс своими руками чертеж варианты

Важной частью любого пресса является рама. Для изготовления ручного гидравлического пресса своими руками чертежи нужно выбирать очень ответственно. Кровать состоит из рамы, внутри которой находится домкрат с инструментом.

Рама гидравлического пресса должна иметь повышенную прочность, так как будет испытывать нагрузки сразу в двух направлениях.

Нижняя часть рамы предназначена для обеспечения устойчивости всей конструкции. Для расчета внутреннего раскрытия рамы суммируются такие параметры, как толщина рабочего механизма и свободный ход штока.

Для увеличения высоты заготовки необходимо обеспечить регулировку свободного штока домкрата. Вот что вы можете сделать для этого:

в верхней части контура рамы установлена еще одна пластина, которая может перемещаться по направляющим;
изготавливается съемный упор для передвижной платформы;
из цельного куска металла можно сделать несколько прокладочных вставок.

При правильном использовании чертежа гидравлический пресс получится качественным и долговечным.

Пресс гидравлический своими руками: как сделать

Разобраться, как сделать пресс своими руками, несложно. Для этого понадобится сварочный агрегат, УШМ и стальной профиль. Домкрат необходим для изготовления гидравлического устройства. Форма такого механизма должна быть бутылочной.

При изготовлении самодельного гидравлического пресса вам понадобится домкрат весом от 2 до 100 тонн. В зависимости от назначения пресс может быть как напольным, так и настольным. Последний вариант более компактен.

Чтобы сделать гидравлический пресс своими руками, вам понадобится болгарка, сварочный аппарат и дрель по металлу, а также сверла разного диаметра. В качестве исходного материала используются всевозможные швеллеры, уголки и трубы из металла. Любой гидравлический пресс состоит из подвижных и неподвижных элементов. К подвижным относятся возвратные механизмы и подвижный упор, а к неподвижным — стойки, упоры и основание.

Основание гидравлического пресса для гаража можно сделать из любых подручных материалов. Чтобы конструкция была устойчивой, необходимо центр тяжести разместить как можно ниже. Для напольного устройства основание выполняется из толстостенных уголков и швеллеров.

При изготовлении настольного оборудования можно использовать трубы с толстыми стенками и квадратным сечением. Железо можно использовать, если толщина металла около 10 мм. Для основы понадобятся качественные упоры и стойки. Делаются такие элементы из подручных материалов.

Артикул

Область применения гидравлических прессов достаточно широка: они могут применяться в автомастерских для запрессовки, выпрессовки подшипников, шестерен, валов и т. д. Также их применяют для штамповки металлических деталей, прессовки древесины стружка, пластик, резина. Готовые машины стоят от 100 тысяч рублей. В данной статье автор описывает достаточно бюджетный, и в то же время качественный проект гидравлического пресса, способного производить максимальное усилие 35 тонн на 50 квадратных сантиметров.

Для создания станка потребуется доступ к следующему оборудованию:
— Токарный станок;
— Станок сверлильный;
— Сварочный аппарат.

Также понадобятся такие инструменты, как болгарка, дрель.

Необходимые для создания материалы будут перечислены в самой статье.

В процессе создания станины машины важно уделять большое внимание ее прочности, так как она будет подвергаться огромным механическим нагрузкам. Толщина металла здесь должна быть достаточной, чтобы выдерживать силы, отдаваемые гидроцилиндром, и не прогибаться. За основу автор статьи взял 14 Т-образную балку. Из него вываривается «П» образная станина, внизу из более тонких швеллеров и уголков делается основание, на котором она будет стоять.

Примерно посередине из двух толстых швеллеров выварена рабочая площадка:

Изначально автор использовал другое крепление гидроцилиндра, но оно было вытащено из станины, поэтому было решено разобрать и сделать новый. Если раньше цилиндр просто приваривался к балке, то теперь его решили поставить через фланец на 20 мм пластину. Сама плита будет располагаться на двух тавровых балках.

Для установки цилиндра во фланец цилиндр обрабатывается на токарном станке.

Вот что получилось:

Фланец изготовлен из автомобильной ступицы, выточенной на этом же станке:

Далее в дело пошла металлическая пластина толщиной 20 мм. Чтобы проточить в нем отверстие под цилиндр, его надо как-то закрепить в станке. Для этого к центру пластины приваривается круглая бобышка. Для этого пластина крепится к станку.

Далее идет сварка. Пластина приварена к балкам:

Фланец надевается на цилиндр, и обваривается по кругу:

Для того, чтобы цилиндр сидел ровно, прилегающая поверхность фланца обрабатывается на токарном станке:

Пластина с приваренные к нему балки устанавливаются на свои места и привариваются:

Далее по ответным отверстиям ступицы в пластине сверлятся отверстия, через которые будут проходить крепежные болты.

Для того, чтобы цилиндр крепился не только в одной точке, вытачивается другой фланец, надевается сверху на цилиндр и приваривается к балкам.

Как построить собственный пресс для канифоли – Пресс-клуб

Вивиан Шут

Любительница каннабиса и изучающая искусство экстракции без растворителя быть сварщиком, механиком или даже чувствовать себя комфортно, размахивая молотком, чтобы построить высококачественную домашнюю систему экстракции без растворителя. Фотографии промышленных гидравлических цеховых прессов, используемых для извлечения канифоли, поначалу могут показаться немного пугающими, особенно если вы до этого использовали только выпрямитель для волос (или никогда).

Хотите верьте, хотите нет, но эти промышленные прессы не только экономичны, но и не занимают много места в доме или квартире. Сделать самодельный пресс для канифоли проще, чем вы думаете.

Почему вы должны построить свой собственный пресс для канифоли?

Домашние прессы для канифоли позволяют вам вручную выбирать каждый компонент вашей установки, что дает вам большую гибкость и контроль при разработке идеального пресса.

Проектирование и изготовление собственного пресса для канифоли может дать вам значительную экономию средств по сравнению с готовыми решениями. Экономия бюджета с помощью самодельного пресса для канифоли может помочь компенсировать другие начальные затраты, связанные с производством без растворителей, поэтому имеет смысл выбрать экономичный путь, если вы не идете на компромисс в отношении качества.

С точки зрения качества прессы для канифоли, самодельные системы работают так же, а в некоторых случаях и лучше, чем многие продукты «все в одном», представленные на рынке. Самодельные прессы для канифоли позволяют вам гибко строить из компонентов премиум-класса, при этом тратя меньше, чем на предварительно собранную альтернативу «пресс-в-коробке».

Кроме того, поскольку вы самостоятельно собираете каждый компонент самодельного пресса, со временем вы сможете легко заменять и модернизировать оборудование. Например, если вы получаете доступ к большему количеству исходного материала и хотите нарастить производство, вы можете заменить существующие пластины на пластины большего размера, чтобы повысить эффективность. Это дает вам возможность поддерживать качественный сплющивание, одновременно нажимая больший вес.

Компоненты

Гидравлические прессы с Н-образной рамой — отличный выбор для самодельных прессов для канифоли. Они более стабильны, чем прессы с А-образной рамой, которые иногда могут слегка шататься. Прессы с Н-образной рамой обеспечивают прочность и стабильность при относительно небольшой занимаемой площади, их легко собирать и обслуживать.

Прессы с Н-образной рамой представляют собой простые системы, которые создают давление между двумя поверхностями или пластинами с помощью гидравлической системы. Итак, из каких компонентов состоит гидравлический пресс для канифоли с Н-образной рамой?

Вот разбивка:

Кадр
Ручная гидравлическая насосная установка
Цилиндр
Баран
Манометр
Пресс-пластины для канифоли
Система обогрева (включая стержни, термопары и блок управления)
Пластинчатые изоляторы

Вся система построена на раме, дизайн которой напоминает букву «Н». Рамы доступны от различных производителей, таких как Dake.

Ручной насос используется для создания гидравлического давления в гидроцилиндре в верхней части пресса. Этот цилиндр приводит в движение поршень вниз, создавая давление между столом (плоская рабочая поверхность пресса) и верхней плитой.

Индивидуальные пластины для канифоли устанавливаются на пресс с H-образной рамой и включают нагревательные элементы, которые можно регулировать в зависимости от исходного материала и предпочтений экстракции.

Собираем все вместе

После того, как вы приобрели все различные компоненты (как правило, гидравлический пресс с H-образной рамой от одного производителя и плиты для канифоли от другого), сборка всего пресса для канифоли становится довольно простой.

Первым шагом является сборка рамы, включая вертикальные боковые швеллеры, швеллер рамы, стол, гидроцилиндр и гидравлическую систему. Это несложный процесс, и производители прессов предоставят руководство, которое проведет вас через каждый шаг сборки.

Ручной гидравлический насос может быть прикреплен к самому прессу или расположен рядом с ним. При размещении ручного гидравлического насоса убедитесь, что он находится на высоте, на которой вы можете удобно оказывать давление и качать рукоятку.

После того, как рама полностью собрана, пришло время закрепить пластины пресса для канифоли. Канифольные пластины Press Club изготовлены из авиационного алюминия 6061 и имеют фирменный светло-розовый цвет Press Club. В комплект также входят держатель нижней пластины и изоляторы верхней и нижней пластин. Доступные в размерах 3×5 дюймов и 4×7 дюймов, они являются отличным выбором для создания собственного пресса для канифоли.

Сначала будет установлена нижняя пластина. Начните с размещения одного из изоляторов на столе пресса (горизонтальная опорная балка «Н» и ваша рабочая поверхность). Изоляторы могут быть секциями из стекловолокна, бамбука или твердой древесины (не ДСП или фанеры), которые могут действовать как буфер между нагретыми пластинами канифоли и стальной поверхностью пресса.

Вставьте независимые нагревательные стержни и термопары в верхнюю и нижнюю канифольные пластины и убедитесь, что все правильно подключено к блоку контроля температуры.

Затем поместите нижнюю пластину из канифоли (пластина без манжеты является нижней пластиной) на изолятор, а затем закрепите пластину из канифоли и изолятор в столе барашковой гайкой. Затем поместите верхнюю пластину с канифолью на нижнюю пластину и выровняйте края, чтобы они были идеально выровнены. Обязательно ослабьте все четыре винта хомута, затем опустите плунжер пресса вниз и отцентрируйте его в хомуте верхней пластины для канифоли.

После того, как верхняя и нижняя пластины выровнены и закреплены, затяните все четыре болта хомута в плунжере. Чтобы открыть канифольные пластины, просто откройте клапан сброса давления на прессе.

Включите блок управления температурой в розетку, и все готово!

Дополнительный совет: установите подсветку для лучшей видимости процесса экстракции. Этот светодиодный светильник без помощи рук от The Press Club является отличным дополнением к любому прессу для канифоли с H-образной рамой. Он освещает ваше рабочее место и помогает лучше оценить цвет канифоли во время ее извлечения.

Заключение

Создание собственного пресса — отличный способ начать прессование канифоли в домашних условиях. Самодельный пресс дает вам глубокое понимание основных механизмов экстракции канифоли и возможность извлекать высококачественный продукт, не содержащий растворителей.

Сборка собственного пресса дает вам практический опыт работы с каждым отдельным компонентом пресса, что позволяет лучше подготовиться к дополнительным покупкам и модернизации пресса для канифоли в будущем.

Удачного прессования!

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

Почему пресс для канифоли измеряется в тоннах?
Гидравлические цеховые прессы оцениваются в тоннах силы, которую они могут применить. Манометры, предварительно установленные на заводском прессе, измеряют давление внутри бутылочного гнезда пресса, а не давление, приложенное к материалу каннабиса между пластинами. Важным измерением давления для экстракции канифоли является валик PSI, который вы можете рассчитать здесь.

Что означает пневматический?
Пневматика относится к сжатому воздуху, как в прессе для канифоли, который создает давление с использованием воздуха. Большинство пневматических прессов не изготавливаются своими руками, а приобретаются в виде полностью собранных единиц, готовых к использованию прямо из коробки.

Что означает гидравлический?
Гидравлический относится к чему-то, что приводится в действие жидкостью, движущейся в замкнутом пространстве под давлением, а в случае канифольных прессов это относится к прессу, который создает внутреннее давление за счет сжатого масла.

Законно ли владеть прессом для канифоли?
Да, даже в штатах, где каннабис незаконен, нет законов о владении прессами для канифоли.

Какие инструменты потребуются для сборки пресса для канифоли?
Для сборки пресса для канифоли необходимы только основные инструменты, которые есть у вас дома, такие как отвертка и шестигранный ключ. Сборка не требует особых усилий, так как прессы с Н-образной рамой в основном поставляются уже собранными. Главное – установить канифольные пластины, для чего не нужны специальные инструменты.

Пресс для канифоли своими руками: как сделать пресс для канифоли с минимальными затратами (до 500 долларов)

Пресс для канифоли своими руками: как сделать пресс для канифоли с ограниченным бюджетом (до 500 долларов) — Trimleaf

предыдущий |
Далее

Скорее всего, вы попали на эту статью, потому что заинтересованы в том, чтобы собрать собственный пресс для канифоли, а не покупать его у известного производителя. Нет проблем, мы вас прикроем. В этой статье мы рассмотрим все, что вам нужно знать, чтобы построить собственный пресс для канифоли, поскольку мы обсуждаем все, от необходимого оборудования, которое вам нужно, разбивая связанные затраты, анализируя потенциальные выходы и рекомендуя полные сборки для размещения различных бюджетов и ценовые пункты. Давайте начнем?

Какое оборудование нужно?

Собрать пресс для канифоли своими руками довольно просто, поскольку все, что вам нужно, это две вещи:

Магазинный пресс
Тарелки для канифоли и регулятор нагрева

При этом не все цеховые прессы и плиты одинаковы. Вероятно, у вас есть бюджет на то, сколько вы хотели бы потратить на сборку пресса для канифоли; работа с более высоким бюджетом означает возможность покупать более качественное оборудование, что означает долговечность и, возможно, более эффективное использование вашего пресса в ближайшие годы. К счастью, наш многолетний опыт и знания в этой отрасли, взаимодействие с более чем сотнями клиентов, общение с такими же людьми, как и вы, позволяют нам рекомендовать только лучшее оборудование, которое «просто работает», не забывая при этом о бюджете.

Цеховой пресс

Двигатель вашего будущего пресса для канифоли начинается со скромного цехового пресса. Имейте в виду, что эти заводские прессы предназначены для прессования подшипников в гараже или магазине один или два раза в месяц или, может быть, используются всего пару раз в год. Общие отзывы, которые мы слышали от наших клиентов, заключаются в том, что, хотя эти заводские прессы, как правило, недороги, качество стали на них не слишком хорошее. Конечно, есть более качественные магазинные прессы, доступные по более высоким ценам (подробнее об этом позже).

При покупке магазинного пресса большинство из них отличаются мощностью. Наиболее распространенными являются 6 тонн (12 000 фунтов), 10 тонн (20 000 фунтов), 12 тонн (24 000 фунтов) и 20 тонн (40 000 фунтов). Итак, вы должны спросить себя, сколько вы собираетесь печатать и с каким количеством материала вы работаете на постоянной основе. Покупка пресса большей производительности означает, что вы можете приложить больше усилий и сплющить больше материала. Однако количество материала, которое вы можете раздавить, зависит от размера ваших канифольных тарелок. Чем больше пластины, тем больше материала они могут вместить, тем дороже они становятся — имейте это в виду, если вы пытаетесь уложиться в определенный бюджет.

Пластины для канифоли и регулятор нагрева

Сердцем вашего пресса для канифоли являются нагревательные пластины и нагревательный элемент. В основе вашего пресса для канифоли лежат плиты и регулятор нагрева. При выборе пластин необходимо учитывать количество материала, которое вы хотите пропустить через пресс для канифоли. Это важно, потому что размер пластин напрямую связан с количеством материала, который вы можете выжать и выдержать при стрессе.

Набор нагревательных пластин, состоящий из верхней и нижней пластин и регулятора нагрева лучше ли пластины из нержавеющей стали, чем алюминиевые пластины. Таким образом, свойства алюминия намного превосходят свойства нержавеющей стали, потому что алюминиевые пластины не только быстрее нагреваются, но и не удерживают тепло почти так же долго, как пластины из нержавеющей стали. Это хорошо, потому что предотвращает пригорание канифоли из-за слишком долгого пребывания на тарелках.

Если вы заинтересованы в выборе формы для допечатной подготовки, ознакомьтесь с нашим выбором форм для допечатной подготовки здесь.

Пергаментная бумага

Само собой разумеется, что для прессования и сбора канифоли вам понадобится пергаментная бумага. Есть ли конкретный бренд лучше, чем другие? По нашему опыту, наиболее доступной пергаментной бумагой, при этом достаточно надежной и дешевой, является бумага марки Reynolds, которую вы можете найти на Amazon.

Если вам нравится пергаментная бумага, с помощью которой собирать канифоль немного проще и быстрее, мы рекомендуем использовать эту прочную пергаментную бумагу от Pure Pressure.

Инструменты для сбора

Ваш лучший друг в сборе всей канифоли, которую вы только что извлекли и собрали в пергаментной бумаге. Они недорогие. выполняет свою работу и может быть легко доступен через Amazon. Вот некоторые из лучших результатов:

Взлом : Используйте холодную поверхность: кусок мрамора, керамической плитки, металла, обрезков нержавеющей стали или подобного материала, где вы прокладываете свежеотжатую канифоль с пергаментную бумагу между этими двумя поверхностями, чтобы предотвратить попадание влаги на канифоль, когда вы кладете ее в морозильник для охлаждения, чтобы ее было легче собирать с помощью инструментов.

Строительство пресса для канифоли кажется сложным. Есть ли другие варианты?

Конечно! Сегодня на рынке есть много отличных готовых прессов для канифоли от известных производителей в том же ценовом диапазоне, что и самодельные прессы, которые вы могли бы рассмотреть, если у вас нет технических ноу-хау для их создания, нет время, или, может быть, вы просто хотите что-то, что готово к использованию plug-n-play.

Вот несколько вариантов на выбор:

Лучшие прессы для канифоли до 500 долларов США

Пресс для канифоли	НагСмашер Мини	Ракета канифоли
Размер пластины	2,5 «х 2,5»	3,2 «х 2,8»
Сжимающая способность	2 тонны (4000 фунтов)	1500 фунтов
Вместимость материала	3,5 грамма	3,5 грамма
Эксплуатация	Ручной, гидравлический рычаг	Электрический
Гарантия	Продолжительность жизни	1 год на электронные детали, 5 лет на конструкционные детали
Цена	$546	$599

Домашний пресс для производства канифоли Best Bang-For-The-Buck

Меньше, чем стоимость изготовления собственного пресса для канифоли Dake (809 долл. США).0,09 против 796 долларов), вы можете получить пресс для канифоли с аналогичными характеристиками от производителя с пожизненной гарантией. Одна только пожизненная гарантия стоит цены на этот печатный станок и душевного спокойствия, которое приходит вместе с ним, если что-то сломается.

Nugsmasher OG Original

12 Тонн давления (24 000 фунтов)
4 «x 4» Планировки
Пожизненная гарантия
Сделано в USA

, чтобы проверить наши выборы для бренда. прессы, читайте нашу статью здесь.

Есть несколько способов построить пресс для канифоли, так же как есть несколько способов освежевать кошку. Приведенные нами примеры — это всего лишь несколько примеров. Однако, согласно нашим исследованиям и опыту, они являются более популярными и экономичными вариантами.

Есть вопросы? Не стесняйтесь обращаться к нам, и член нашей команды будет рад помочь вам с вашей сборкой.

Наконец, полное руководство по канифоли от А до Я, определение оптимальной температуры и максимальное увеличение выхода, ознакомьтесь с нашим Ultimate Rosin Press Guide здесь.

Самопровозглашенный интернет-ботаник, который признается, что проводит слишком много времени на Reddit. Когда Дерек не создает новый контент для блога, он любит играть в шахматы, социальные карточные игры и отдыхать. Дерек также любит все, что связано с социальными сетями, самопровозглашенный кофейный ниндзя и первопроходец в музыке кантри.

Включите JavaScript для просмотра комментариев с помощью Disqus.

Связанные записи в блоге

Лучшие машины для предварительной прокатки

Подробнее

Руководство покупателя лучших небольших палаток для выращивания в помещении (2022)

Подробнее

Руководство покупателя светодиодных светильников для выращивания растений (2022 г.)

Благодаря современным технологиям у нас теперь есть светодиодные светильники для выращивания растений, занимающие отдельную нишу в сфере выращивания. Производители также стремятся снизить цены, чтобы сделать их более конкурентоспособными по сравнению с традиционными лампами для выращивания, которые используют HPS или CMH. Если вы хотите инвестировать в светодиодные лампы для выращивания растений, вы можете прочитать подробнее о том, что вам нужно

Подробнее

Советы по безопасности и мерам предосторожности при работе с гидравлическим прессом

Перейти к содержимому

Опубликовано: 2 июня 2019 г. Автор: Мишель Бейкер, доктор философии

Содержание

Для чего используются гидравлические прессы?
Как системы гидравлического пресса могут выйти из строя
Наиболее распространенные несчастные случаи на производстве с гидравлическим прессом
Советы по безопасной эксплуатации гидравлического пресса
Как предотвратить травмы операторов гидравлических прессов
Важность безопасности при работе с гидравлическими прессами
Качества, которые следует искать в устройствах блокировки гидравлического пресса

Гидравлические прессы являются важными частями машин во многих различных отраслях промышленности. Благодаря широкому спектру специализированных и общих применений прессы необходимы для любого промышленного механического цеха. Но они также представляют высокий риск травм для операторов. Как вы можете быть уверены, что находитесь в максимальной безопасности рядом с этим тяжелым, потенциально опасным оборудованием?

Как владелец или оператор, вы уже должны требовать, чтобы рабочие обращали пристальное внимание на надлежащие методы работы и меры безопасности оборудования. Однако безопасность машин не гарантируется сама по себе. Возможны человеческие ошибки и механические неисправности. Без принятия мер безопасности ваш механический цех не сможет работать в полную силу. Наши советы по безопасности при работе с гидравлическими прессами помогут вам и вашим сотрудникам избежать опасности.

Для чего используются гидравлические прессы и как они работают?

Гидравлические прессы представляют собой большие машины, специально предназначенные для сжатия предметов с помощью ползуна. Их также можно использовать для резки или перфорации, сверления, правки и формовки — любым способом, который вам нужен для преобразования или обработки больших кусков металла или прочного материала.

Хотя прессы могут выполнять множество функций, немногие другие машины могут делать то, что делает пресс, или, по крайней мере, не так эффективно или в таких больших масштабах. Пневматические и гидравлические прессы работают одинаково, но имеют несколько существенных различий, которые отличают их друг от друга.

Пневматические приводы используют для своего движения сжатие воздуха. В гидравлических приводах используется сжатое масло. Масла не задерживают движение и обеспечивают гораздо более высокую производительность в фунтах на квадратный дюйм (psi), что делает гидравлику более эффективной при выполнении тяжелых работ.

Существует несколько различных типов гидравлических прессов, каждый из которых имеет уникальные возможности и области применения. Наиболее типичные машины, которые вы увидите в промышленных условиях, включают:

H-рамные прессы: Также называемые четырехколонными, Н-образные рамы являются наиболее типичным и универсальным типом гидравлических прессов. Их можно использовать с различными штампами для правки, гибки, формовки, формовки, штамповки или резки металлических предметов.
Прессы с рамой C: Они экономят много места по сравнению с более крупными рамами H, но сохраняют аналогичную функциональность и универсальность в меньшем масштабе.
Оправочные прессы: Используются для более узкого диапазона, в основном для снятия подшипников, штамповки посадок, сборки и ремонта оборудования.
Листогибочные прессы: Гибочные прессы, разработанные специально для листового и толстолистового металла, зажимают материал и сгибают его в заданных областях. Они используются как для больших, так и для маленьких листов.
Индивидуальные печатные машины: Для специализированного использования предприятия могут заказать индивидуальную печатную машину для своих индивидуальных потребностей, разработанную в соответствии со своими спецификациями.

Гидравлические прессы, как и любая другая необходимость в механическом цехе, делают работу более эффективной и выполняют задачи, которые не может выполнить никакое другое оборудование. Однако прессы могут быть очень опасными машинами из-за их огромной мощности и количества движущихся частей.

Как могут выйти из строя системы гидравлических прессов

К сожалению, гидравлические прессы ненадежны. Со временем и при интенсивном использовании прессы могут быть повреждены или изношены в важных местах. Они нуждаются в регулярном обслуживании и уходе, если вы рассчитываете на максимальную производительность и многолетнюю функциональность.

Существует несколько распространенных проблем с гидравлическими прессами, которые могут привести к поломке машины или телесным повреждениям. К ним относятся:

Утечки масла: Это наиболее распространенная проблема. Масло может вытекать из фитингов шлангов, гидравлических линий и даже вокруг гидроцилиндра. Утечки, как правило, являются результатом повреждения оборудования, ослабленных фитингов, загрязнения жидкости и использования неподходящего типа масла. Продолжающаяся утечка подвергает машину высокому риску катастрофического отказа и химической опасности, подвергая опасности рабочих.
Перегрев: Перегрев пресса может быть вызван целым рядом неэффективных характеристик машины. Гидравлическая жидкость должна оставаться при температуре ниже 180 градусов по Фаренгейту. При более высоких температурах масло может быстро разлагаться и вызывать повреждение уплотнений, что приводит к утечкам.
Потеря давления: Это может показаться скорее неудобством, чем чем-либо еще, но неправильно работающее оборудование всегда может быть опасным. Медленное нарастание давления может быть результатом неисправности насоса, предохранительного клапана или двигателя. Проблемы с давлением могут привести к неожиданному падению поршня без активации.
Пренебрежение: Машина настолько хороша, насколько хороша ее самая слабая часть. Без надлежащего ухода и регулярного осмотра машины могут выйти из строя по ряду причин. Любая проблема, оставшаяся неустраненной, или часть, оставленная без замены, может ухудшиться при дальнейшем использовании, создавая риск полного отказа пресса.

При неправильном уходе прессы могут столкнуться с любой из этих и других поломок. Ежедневный осмотр и регулярное техническое обслуживание могут предотвратить их. Простой ремонт и меры безопасности обходятся гораздо дешевле, чем возможный ущерб, связанный с усугублением проблем.

Во многих случаях полный отказ машины может привести к полной неработоспособности пресса. Более серьезно, это может серьезно травмировать рабочих. Несчастные случаи, вызванные неисправным оборудованием, особенно гидравлическим прессом, могут привести к травмам от легких до смертельных.

Наиболее распространенные несчастные случаи на производстве с гидравлическим прессом

Гидравлические прессы — это инструменты, а не игрушки. И, как любой инструмент, при неправильном использовании они могут привести к несчастным случаям — иногда даже если вы думаете, что находитесь в безопасности.

Из-за особенностей гидравлического пресса и его функций наиболее распространенными травмами на рабочем месте являются руки и пальцы. Случаи защемления и раздавливания являются обычным явлением. Использование пресса требует от рабочих размещать и перемещать металл в области под ползунком или рядом с точкой изгиба, что подвергает их непосредственному риску. Приблизительно 49% травм силового жима приводят к ампутации.

Пресс-машины могут выйти из строя, если за ними не ухаживать или эксплуатировать их должным образом, или если пропустить этап подготовки. С тяжелым тараном, находящимся под высоким давлением, и без отказоустойчивости шанс зацепить часть тела в прессе может быть выше, чем вы предполагаете.

Кроме того, катастрофические отказы могут привести к неожиданным опасностям:

Падение давления может привести к падению плунжера и раздавливанию всего, что находится под ним.
Треснувшие или ослабленные фитинги могут разорваться, что приведет к отсоединению шлангов.
Металл может расколоться под давлением и разлететься на зазубренные куски.
В тяжелых условиях рабочие могут получить рваные и колотые раны от острого металла, гидравлической жидкости под давлением и других снарядов.

Листогибочные прессы, в частности, имеют один из самых высоких показателей травматизма, вызывая более 350 зарегистрированных случаев ампутации в год. Сложная конфигурация листогибочных прессов часто требует, чтобы операторы дотягивались до предохранительного устройства машины. При гибке металлических листов с небольшой площадью поверхности оператор должен располагать пальцы в непосредственной близости от места гибки. Даже при правильном использовании устройства высок риск получения травм.

Лучший гидравлический пресс Меры предосторожности и советы по безопасности

Как владелец бизнеса или машинист, вы заботитесь о безопасности операторов вашего гидравлического пресса. Чтобы снизить профессиональные риски для рабочих, вам необходимо соблюдать наши правила техники безопасности при работе с гидравлическими прессами и соблюдать следующие правила:

Техническое обслуживание: Один из лучших способов избежать потенциальных отказов и травм — это профилактическое обслуживание машины. Гидравлические прессы постоянно испытывают большие нагрузки из-за высокого давления, высоких температур и естественного износа. Со временем и при интенсивном использовании детали и жидкости требуют регулярной очистки и замены.
Осмотр: Тщательно проверяйте свои машины на регулярной основе. Вы должны проверить любые шланги и уплотнения на наличие повреждений, фитинги на наличие трещин и плотную посадку, жидкости на наличие грязи или износа, а также корпус машины в целом на наличие трещин. Обращайте особое внимание на любые чрезмерные вибрации или странные шумы при работе машины, так как они могут указывать на необходимость срочного ремонта.
Чистота: Достаточная смазка гидравлики и чистота окружающей среды важны не только для правильной работы машины, но и для безопасности тех, кто ее использует. Смазка необходима для чистого хода, снижения трения и плавного взаимодействия с пользователем. Беспорядок, грязь и скользкое масло могут создать опасные обстоятельства. Убедитесь, что нет возможности поскользнуться или зацепиться одеждой за выброшенные материалы.
Обучение: Любой работник, использующий гидравлический пресс, должен быть осведомлен во всех областях работы, чтобы принимать надлежащие меры предосторожности, в том числе способы выявления проблем и обеспечения общей безопасности. Использование пресса — это специализированная работа, и знание того, как безопасно управлять гидравлическим прессом, требует опыта и навыков. Недостаточно тренированные пользователи имеют гораздо более высокий риск получения травм, чем те, кто прошел надлежащую подготовку.

Как предотвратить травмы операторов гидравлических прессов

Но даже при соблюдении мер предосторожности несчастные случаи могут произойти в любое время. Вы должны быть уверены, что ваши работники останутся в безопасности при любых обстоятельствах, включая отказ оборудования и человеческий фактор. Для наилучшей защиты обязательно соблюдайте приведенные выше требования безопасности гидравлических прессов и оборудуйте свои машины отказоустойчивыми системами блокировки. Не все машины должны иметь отказоустойчивую систему, установленную первоначальным производителем. Хотя существуют стандарты защиты машин, они не гарантируют безопасность. Блокирующие приводы восполняют этот пробел.

Гидравлические приводы замков и системы замков служат дополнительными устройствами безопасности в дополнение к тем, которые могут быть предусмотрены на прессе. Системы фиксации высочайшего качества работают, создавая посадку с натягом по внешнему диаметру стержня, чтобы зафиксировать его на месте — аналогично зажиму.

При приложении гидравлического давления втулка расширяется, обеспечивая достаточный зазор для полного хода штока. Обратите внимание, что многие варианты на рынке не будут работать в случае потери давления, что делает систему блокировки бесполезной в экстренной ситуации. Ваш привод или система должны быть гарантированно отказоустойчивыми. Для абсолютной уверенности он должен включать:

Автоматическая блокировка: Автоматическая реакция цилиндра, блокировка в случае неожиданного сброса давления или сбоя питания.
Блокировка в бесконечном положении: Возможность задействовать блокировку в любой точке хода ползуна.
Простота конструкции: Добавление движущихся частей только усложняет конструкцию. Простая конструкция обеспечивает меньший риск и меньше возможностей для механических ошибок.

Важность техники безопасности и мер предосторожности при работе с гидравлическими прессами

Поскольку гидравлические прессы включают в себя тяжелые, работающие под высоким давлением и опасные движущиеся элементы, стандарты безопасности гидравлических прессов имеют первостепенное значение. Машинисты и операторы прессов уже сталкиваются с риском несчастных случаев на рабочем месте в непосредственной близости от хода поршня. Поскольку они должны держать металлические предметы рядом с зоной удара, операторы больше всего пострадают от неправильного использования или неадекватных мер предосторожности.

Несоблюдение мер предосторожности также может привести к отказу и внезапному падению домкрата. В зависимости от использования и времени это может означать травму в виде раздавливания или снаряда. Таран может полностью разбивать предметы, разбрасывая острые осколки.

Даже если уплотнение повреждено или фитинг ослаблен, это может привести к гибели людей, находящихся рядом с машиной. Многочисленных возможностей для несчастных случаев достаточно, чтобы вызвать серьезное беспокойство и тревогу у операторов. Если им не гарантирована безопасность, они не смогут работать эффективно или без высокого уровня стресса.

Менее серьезные, но также важные неисправности и неправильное использование повреждают машину. Степень повреждения варьируется от требующего ремонта до вывода из строя, что означает полную замену устройства.

Хотя техническое обслуживание и приобретение предохранительных устройств для ваших гидравлических машин может быть дорогостоящим и занимать много времени, это желанный компромисс для защиты ваших рабочих. Благодаря регулярным практикам и отказоустойчивым системам ваши операторы могут быть эффективными и довольными, зная, что они используют безопасное устройство.

Наивысшие качества, которые следует искать в устройствах блокировки гидравлических прессов

Как и прессы, на которые они устанавливаются, не все устройства блокировки созданы одинаковыми. Вы хотите приобрести наиболее подходящее и надежное устройство для вашего гидравлического пресса.

Изготовление по индивидуальному заказу позволяет защитить практически любые ваши гидравлические машины, даже в ограниченном пространстве и для специализированных устройств. Чтобы запросить индивидуальную сборку, вам необходимо знать ряд особенностей:

Количество: Сколько замков вам нужно?
Информация о цилиндре: Каковы размеры отверстия и штока машины? Какой стиль монтажа?
Давление разблокировки: Давление разблокировки вашей машины составляет 2000, 3000 или 5000 фунтов на квадратный дюйм?
Замок: Какова длина замка вашей машины?
Емкость: Какова требуемая мощность запирания вашей машины?
Длина хода: Как далеко перемещается поршень вашей гидравлической машины в цилиндре?
Амортизация: Какой тип амортизации у вашей машины? Он без подушек? Есть ли у него амортизирующий конец стержня, глухой конец или и то, и другое?

Обладая этой информацией, вы будете готовы подобрать подходящую систему блокировки и привод блокировки. Вы должны быть уверены, что заботитесь о безопасности своих работников. Несчастные случаи случаются, но к ним можно подготовиться.

Найти отказоустойчивые системы блокировки для гидравлических прессов

Bear-Loc® компании York Precision Machining and Hydraulics была создана для операторов гидравлических систем во всем мире. Наша система создает более безопасную среду с меньшим риском для вас и ваших сотрудников. С Bear-Loc® вам не нужно выбирать наиболее подходящий вариант. Мы изготавливаем устройства, адаптированные к вашим машинам.

Наша отзывчивая команда делает процесс заказа беспроблемным, поэтому вы можете без стресса воспользоваться индивидуальным Bear-Loc® . Мы также предлагаем недорогой ремонт и замену, если они вам нужны.

На рынке нет другого гидравлического запирающего устройства со всеми этими характеристиками. Сложный запатентованный дизайн находится в частной собственности и не может быть воспроизведен какой-либо другой компанией. Устройства блокировки гидравлических цилиндров Bear-Loc® являются единственными в своем роде и обеспечивают самый безопасный и надежный вариант для вашего бизнеса.

Наши запорные устройства принесут пользу вашему бизнесу на протяжении десятилетий. Сделайте ваши системы отказоустойчивыми с помощью гидравлического привода Bear-Loc® или независимого блокирующего устройства. Свяжитесь с нами через нашу онлайн-форму, чтобы запросить дополнительную информацию или начать работу с ни к чему не обязывающим предложением.

Награды и сертификаты

Последнее обновление: 15 декабря 2019 г.

КОНТАКТ

Для ограниченного использования купите пресс с большим гидравлическим домкратом, а не со встроенным цилиндром», — говорит Генри Шакал. «Вы устраняете проблемы с обслуживанием. Если что-то пойдет не так, вы можете просто заменить домкрат и использовать его для других целей».

«Если вам нужен магазинный пресс, его производят самые разные компании. Мой действительно дешевый и частично изготовленный. Я сделал поперечины, чтобы он мог расширяться до нужной мне ширины, и поставил его на колеса», — говорит Вискур.

Оба мужчины согласны с тем, что 20-тонный гидравлический пресс удовлетворит потребности большинства ферм в таких работах, как замена подшипников и прессование шестерен. Вы можете купить их менее чем за 500 долларов — в комплекте с домкратом для бутылок и рукояткой — у поставщиков инструментов. Это может быть все, что нужно вашему магазину на долгие годы.

Вероятно, имеет стальные стойки на фиксированном расстоянии. Они соединены вверху горизонтальной рейкой, а внизу второй подвижной рейкой. К верхней направляющей крепится домкрат, поршень или гидроцилиндр. Он прикладывает усилие прямо вниз к тому, что находится на прижимной пластине на нижней направляющей.

Рабочее пространство между нижним рельсом и ползуном называется просветом или горлом. В этой классической конфигурации с Н-образной рамой размер горловины является ограничивающим фактором. Его можно регулировать вверх и вниз, обычно удерживая на месте штифтами, которые проходят через отверстия в раме.

В модифицированном прессе Вискура рельсы выдвигаются за пределы стоек с одной стороны, что придает его прессу конструкцию с открытой горловиной. Это гораздо менее ограничено, так как поршень может быть перемещен за пределы H, чтобы применить смещенное от центра нажатие на полную мощность.

Будь то Н-образная рама или открытое горло, универсальный подход с ручным управлением характерен для рынка прессов для небольших цехов, говорит Карл Джин, менеджер по обслуживанию Greenerd Press & Machine Company Inc., Нашуа, Нью-Гемпшир. . Его компания с вековой историей производит специализированные прессы для промышленных рынков.

«Если вам нужно отремонтировать много собственных вещей и вам нужно что-то с возможностью выпрессовки подшипников и валов, вам нужно что-то универсальное, чтобы делать что-то маленькое или заклеивать шину в прессе», — говорит Джин. .

Типичный пресс в фермерском магазине является ручным (с ручным управлением). Бутылочный домкрат или поршень крепятся к центральной точке. Некоторые позволяют домкрату двигаться или скользить по верхней направляющей. Вы качаете ручку домкрата, чтобы толкнуть домкрат вниз. Чтобы переместить поршень на 1 дюйм, может потребоваться 20 ударов, и вы можете почувствовать прилагаемое давление.

Баран должен быть возвращен в исходную точку. Для этого в большинстве ручных заводских прессов используются парные тяжелые пружины, которые медленно толкают поршень обратно вверх. Некоторые производители прессов укрепляют конструкцию и поддерживают домкрат на фиксированной нижней направляющей.

В качестве варианта бутылочного домкрата горизонтальный гидравлический цилиндр может быть установлен на стойке. Ручка находится на более удобном уровне. Шланг высокого давления передает давление масла на установленный сверху поршень одностороннего действия.

Некоторые компании производят продукцию под несколькими этикетками. Некоторые другие названия и лейблы включают Grainger’s Westward, Greg Smith’s Shop Press, Central Hydraulics Harbour Freight, Black Bull Home Depot, Mac Tools, McMaster Carr, Napa Lifting Equipment или Napa Balkamp, Torin Big Red, Phoenix Hydraulic и Production Tool Supply. .

Компании предлагают варианты с воздушными или электрическими насосами и с цилиндрами одностороннего или двустороннего действия. Пресс может иметь регулируемую скорость поршня с управлением кончиками пальцев или поршень, который позволяет ему тянуть так же, как и нажимать. Дистанционное управление некоторыми высокопроизводительными печатными машинами позволяет просматривать все стороны работы.

Dake Machine Tool, Гранд-Хейвен, Мичиган, основанная в 1887 году, до сих пор производит высококачественные прессы для использования на фермах. 50-тонный ручной пресс, мало изменившийся за последние сто лет, до сих пор является самым продаваемым гидравлическим прессом компании.

«Вес зависит от таких факторов, как рама и конструкция», — говорит Кеннеди. «Dake, SPX и Enerpac — производители с хорошей репутацией. Мы все используем классические гидроцилиндры двойного действия, а не бутылочные домкраты с внешними пружинами. В Dake мы используем сварной швеллер. Продукты конкурентов забиты болтами».

Если вы всегда выжимаете большое количество канифоли, лучше всего сделать это самостоятельно. Как обычно, мы по-прежнему не рекомендуем приобретать пневматический или электрический пресс для канифоли с малым давлением, если только вы не можете управлять им руками.

Большинство пневматических, электрических прессов для канифоли не могут обеспечить высокое давление, как гидравлические прессы, и существует единственная реальная сила давления в 2 тонны, хорошо работает с материалами весом менее 7 грамм.

«Экономит много денег. Вот почему я начал хлюпать канифоль. требует времени и много работы. Раздавить шишки в канифоли быстро и очень эффективно. Не говоря уже о том, что никаких растворителей. Это большая часть того, почему мы так любим канифоль.0003

Мой сквиш с медицинской марихуаной стоил 13 долларов за грамм канифоли при покупке унций цветка за раз по 90 долларов. Чтобы купить канифоль у воспитателя, это дешево стоит 35 долларов за грамм. Почти 1/3 цены, чтобы раздавить собственное лекарство с помощью самодельного пресса для канифоли. Я предполагаю, что вы могли бы легко заплатить за устройство в течение 16 граммов раздавленных цветов вместо покупки канифоли сразу.

Я разогреваю около 30 минут, думаю, это помогает обеспечить полное насыщение пластин. Кроме того, кажется, что ФИД более точен, чем я думал, он показывает почти точно, возможно, на 2-3 F в любом направлении, в зависимости от того, где вы проверяете температуру на пластинах».

10-тонный пресс для канифоли Driptech — 3×5 плиты 14 грамм загруженных материалов, 500 Вт — без насоса Обратите внимание, пожалуйста! 10-тонный гидравлический цилиндрический пресс для канифоли в Канаду с логотипом DABPRESS 10-тонный гидравлический цилиндрический пресс для канифоли в США с LUKPRESS. ..

Коммерческий пресс для канифоли LUKPRESS 12 тонн – Двойные плиты с подогревом размером 4×7 дюймов – 1 200 Вт 4-компонентные нагревательные стержни Обратите внимание, пожалуйста! 10-тонный пресс для канифоли с гидравлическим цилиндром в Канаду с логотипом DABPRESS 10-тонный пресс для канифоли с гидравлическим цилиндром в США с логотипом LUKPRESS Особенности: [Обновить PID. ..

DABPRESS Полный пресс для канифоли 12 тонн – двойные плиты с подогревом размером 4×7 дюймов – 4-компонентные нагревательные стержни мощностью 1 200 Вт Особенности: [сменный контроллер и домкрат] > И бутылочный домкрат, и ПИД-регулятор температуры заменяемы, что обеспечивает длительный срок службы. […

Пресс из домкрата своими руками (156 фото) — фото

универсальный инструмент из домкрата © Геостарт

Назначение и сферы использования пресса гидравлического

Варианты применения гидропресса в домашних условиях

Конструктивное исполнение пресса самодельного из домкрата

Устройство самодельного пресса для гаража: характеристика конструкции

Особенности создания своими руками пресса гидравлического

Проектирование самодельного пресса гидравлического для гаража своими руками

Последовательность изготовления своими руками пресса из домкрата

Особенности сборки станины пресса для гаража своими руками

Как переделать домкрат для пресса, чтобы он работал вверх ногами

Как сделать пресс: изготовление и монтаж прижимных колодок

Установка переставной опорной балки возвратного механизма для самодельного пресса гидравлического

Особенности создания гидравлического маслопресса своими руками

Как пользоваться гидравлическим домкратом: особенности конструкции

Особенности созданного своими руками электрогидравлического пресса

Пресс гидравлический своими руками с электродвигателем

Ремонт пресса гидравлического из домкрата своими руками

Другие неполадки при работе сделанного своими руками пресса из гидравлического цилиндра

Пресс для гаража своими руками: особенности сборки

Варианты применения пресса в личных целях

Особенности конструкции

Варианты сборки:

Разработка проекта

Величину хода штока гидравлического домкрата можно регулировать следующими методами:

Особенности сборки

Для сборки гидравлического пресса потребуется такой инструментарий:

Для конструкции самодельного пресса необходимо подготовить следующие материалы (диапазон размеров указан для минимума и максимума мощности пресса):

Руководство по сборке

Гидравлический пресс своими руками. Самодельное оборудование: чертежи, схемы :: SYL.ru

Особенности изготовления гидравлического пресса

Технология проведения работ

Изготовление дополнительных элементов

Рекомендации специалиста по изготовлению гидравлического пресса

Сборка съемного упора

В заключение

Похожие статьи

Гидравлический пресс своими руками для гаража: чертежи

Принцип действия

Устройство агрегата

Направление давления

Универсальный пресс

Самодельный пресс из домкрата. Пресс своими руками

Устройство и действие гидравлического пресса

Как сделать пресс из домкрата

Необходимые инструменты

Самодельный пресс из домкрата: основа

Изготовление упора для устройства гидравлического действия

Как и зачем делать упорный элемент съемным

Способы регулирования рабочей амплитуды штока

Как снизить рабочую амплитуду поршня

изготовление простейшего механического или гидравлического механизма (90 фото и видео) Как сделать электрогидравлический пресс

Основание

Верхний упор

рабочий элемент

Послесловие

Устройство и функции пресса гидравлического

Примеры использования в домашних условиях

конструкция домашнего пресса

Что учитывать при разработке чертежа самодельного пресса

Инструменты и материалы

Технологический процесс

Особенности гидравлического домкрата

Принцип работы гидравлического пресса

Материалы и инструменты для самостоятельной сборки пресса

Изготовление пресса своими руками

Фото пресса с домкрата

Назначение и функции пресса: области применения аппарата

Конструкция пресса: особенности существующих устройств

вакуумный пресс

Пресс-подборщик

Настольный механический пресс

Вибропресс

Пресс с электроприводом

Гаражный гидравлический пресс: основные характеристики

Гидравлический пресс своими руками чертеж варианты

Пресс гидравлический своими руками: как сделать

Как построить собственный пресс для канифоли – Пресс-клуб

Вивиан Шут

Пресс для канифоли своими руками: как сделать пресс для канифоли с минимальными затратами (до 500 долларов)
