ПромМетиз +7 (812) 385-76-07 Резьбовая рифленая заклёпка-гайка с потайным фланцем
Главная » Крепежные изделия и метизы » Заклепки » Резьбовая рифленая заклёпка-гайка с потайным фланцем

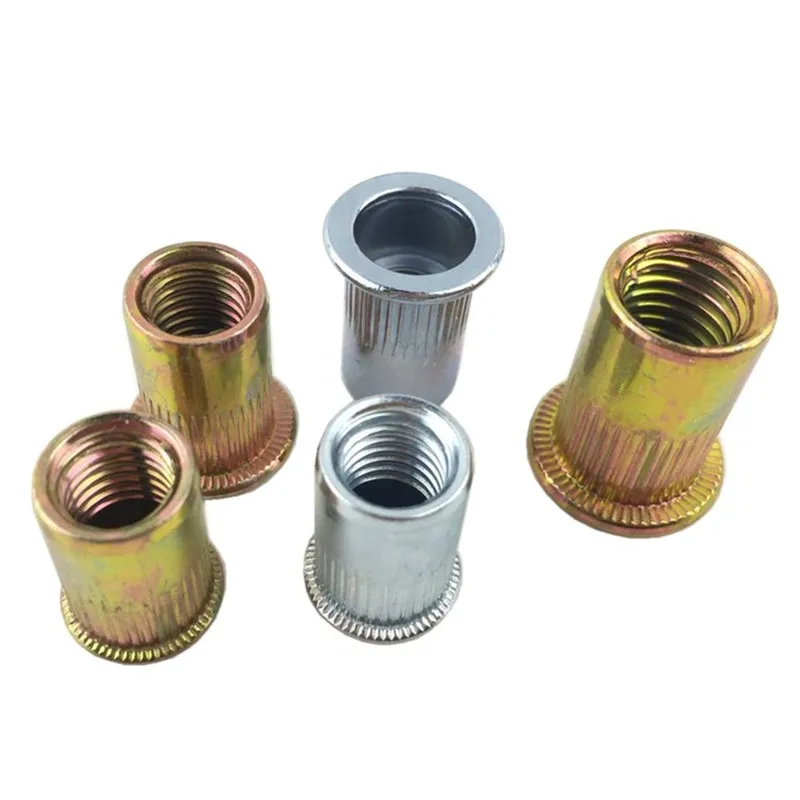

Описание: рифленая резьбовая заклёпка-гайка, имеющая потайной фланц. После монтажа рифленой заклепки-гайки остается маленький выступ. Отверстие для рифленой резьбовой заклёпки-гайки выполняется без зенковки.
Рифленые резьбовые заклёпки-гайки с потайным фланцем изготавливаются из стали, алюминия и нержавеющей стали.
Размеры резьбовых рифленых заклёпок-гаек с потайным фланцем | |||||||||
| d1 | d2 | d3 | L | k | Толщина материала | Do |
| |
мин. | макс. |
| |||||||
M3 | 4.9 0-0.1 | 5.8 ±0.3 | 4 +0.050 | 8,8 ±0.3 | 0.2 | 0.5 | 2.0 | 5 |
|
11 ±0.3 | 2.0 | 3.0 |
| ||||||
M4 | 5.9 0-0.1 | 6.8 ±0.3 | 5 +0.050 | 10.5 ±0.3 | 0.5 | 0.5 | 2.5 | 6 |
|
12 ±0. | 2.5 | 4.0 |
| ||||||
M5 | 6.9 0-0.1 | 8.2 ±0.3 | 5.8 +0.10 | 12,5 ±0.3 | 0.5 | 0.5 | 2.5 | 7 |
|
14 ±0.3 | 2.5 | 4.0 |
| ||||||
M6 | 8.9 0-0.1 | 10.2 ±0.3 | 7.8 +0.10 | 14 ±0.3 | 0.6 | 0.5 | 3.0 | 9 |
|
17.5 ±0. | 3.0 | 6.0 |
| ||||||
M8 | 10.9 0-0.1 | 12.2 ±0.3 | 9.5 +0.10 | 16.0 ±0.3 | 0.7 | 0.5 | 3.0 | 11 |
|
18.5 ±0.3 | 3.0 | 6.0 |
| ||||||
M10 | 12 0-0.1 | 14.5 ±0.3 | 10.5 +0.10 | 19 ±0.3 | 0.8 | 1.0 | 4.0 | 12 |
|
21 ±0. | 4.0 | 6.0 |
| ||||||
3
3
3Наши поставщики
Наши партнеры
Курсы валют
Заклёпки М3, М4, М5, М6, М8, М10
ТДМ — метизы, крепёж оптом
• Крепёж оптом • Карта сайта • О компании • Контакты •
• Интернет-магазин • Новая версия сайта •
192102 г. Санкт-Петербург, Волковский проспект д. 32
8 (800) 333-15-79, +7 (812) 244-72-72
+7 (812) 677-17-27, +7 (495) 966-64-95
e-mail: [email protected]
Крепёж оптом / Заклёпки / Заклёпки резьбовые М3, М4, М5, М6, М8, М10
Заклёпки резьбовые с малым фланцем. Размеры резьбовых заклёпок М3, М4, М5, М6, М8, М10; толщина скрепляемых материалов от 0.5 до 6.0 мм. Отверстие под заклёпку выполняется без зенковки.
После установки заклёпки остается небольшой выступ.
Материалы:
- Сталь St.
- Алюминий Al.
- Нержавеющая сталь A2.
| D | d1 | d2 | d3 | L | k | Толщина материала | Do | |
| мин. | макс. | |||||||
| M3 | 4.9 -0.1 | 5.8 ±0.3 | 4 +0.05 | 8.8 ±0.3 | 0.2 | 0.5 | 2.0 | 5 |
| 11 ±0.3 | 2.0 | 3.0 | ||||||
| M4 | 5.9 -0.1 | 6.8 ±0.3 | 5 +0.05 | 10.5 ±0. 3 | 0.5 | 0.5 | 2.5 | 6 |
| 12 ±0.3 | 2.5 | 4.0 | ||||||
| M5 | 6.9 -0.1 | 8.2 ±0.3 | 5.8 +0.1 | 12.5 ±0.3 | 0.5 | 0.5 | 2.5 | 7 |
| 14 ±0.3 | 2.5 | 4.0 | ||||||
| M6 | 8.9 -0.1 | 10.2 ±0.3 | 7.8 +0.1 | 14 ±0.3 | 0.6 | 0.5 | 3.0 | 9 |
| 17.5 ±0.3 | 3.0 | 6.0 | ||||||
| M8 | 10.9 -0.1 | 12.2 ±0.3 | 9.5 +0.1 | 16 ±0.3 | 0.7 | 0.5 | 3.0 | 11 |
18. 5 ±0.3 | 3.0 | 6.0 | ||||||
| M10 | 12 -0.1 | 14.5 ±0.3 | 10.5 +0.1 | 19 ±0.3 | 0.8 | 1.0 | 4.0 | 12 |
| 21 ±0.3 | 4.0 | 6.0 | ||||||
Вы можете заказать и купить резьбовые заклёпки М3, М4, М5, М6, М8, М10 оптом по договорным ценам.
Rivet Nuts — бесплатная доставка при заказе на сумму более 99 долларов США в Summit Racing
Результаты 1–25
из 94
$10,49
Ориентировочная дата отгрузки в США:
12 декабря 2022 г.
Расчетная дата международной отправки:
Сегодня
Ориентировочная дата отгрузки в США:
28 ноября 2022 г.
Расчетная дата международной отправки:
Сегодня
24,39 доллара США
Ориентировочная дата отгрузки в США:
Четверг 03.
11.2022
Расчетная дата международной отправки:
Сегодня
Ориентировочная дата отгрузки в США:
17 ноября 2022 г.
Расчетная дата международной отправки:
Сегодня
Ориентировочная дата отгрузки в США:
21 ноября 2022 г.
Расчетная дата международной отправки:
Сегодня
Ориентировочная дата отгрузки в США:
5 декабря 2022 г.
Расчетная дата международной отправки:
Сегодня
$12,89
Ориентировочная дата отгрузки в США:
12 декабря 2022 г.
Расчетная дата международной отправки:
Сегодня
Ориентировочная дата отгрузки в США:
Завтра
Расчетная дата международной отправки:
Сегодня
$15,99
Ориентировочная дата отгрузки в США:
21 ноября 2022 г.
Расчетная дата международной отправки:
Сегодня
Ориентировочная дата отгрузки в США:
28 ноября 2022 г.
Расчетная дата международной отправки:
Сегодня
Ориентировочная дата отгрузки в США:
5 декабря 2022 г.
Расчетная дата международной отправки:
Сегодня
69″>$12,69
Ориентировочная дата отгрузки в США:
29 нояб. 2022 г.
Расчетная дата международной отправки:
Сегодня
$14,99
Ориентировочная дата отгрузки в США:
21 ноября 2022 г.
Расчетная дата международной отправки:
22 ноября 2022 г.
$14,99
Ориентировочная дата отгрузки в США:
28 ноября 2022 г.
Расчетная дата международной отправки:
Сегодня
$14,99
Ориентировочная дата отгрузки в США:
Понедельник, 07.11.2022
Расчетная дата международной отправки:
Сегодня
Ориентировочная дата отгрузки в США:
17 ноября 2022 г.
Расчетная дата международной отправки:
Сегодня
$114,99
Ориентировочная дата отгрузки в США:
Четверг 03.11.2022
Расчетная дата международной отправки:
12 октября 2022 г.
если заказать сегодня
Ориентировочная дата отгрузки в США:
Четверг 03.
11.2022
Расчетная дата международной отправки:
Сегодня
$11,89
Ориентировочная дата отгрузки в США:
Четверг 03.11.2022
Расчетная дата международной отправки:
Сегодня
$28,99
Ориентировочная дата отгрузки в США:
28 ноября 2022 г.
Расчетная дата международной отправки:
29 нояб. 2022 г.
$12,99
Ориентировочная дата отгрузки в США:
22 ноября 2022 г.
Расчетная дата международной отправки:
23 ноября 2022 г.
Ориентировочная дата отгрузки в США:
22 ноября 2022 г.
Расчетная дата международной отправки:
Сегодня
Ориентировочная дата отгрузки в США:
Четверг 03.11.2022
Расчетная дата международной отправки:
Сегодня
29,99 долларов США
Ориентировочная дата отгрузки в США:
Четверг 03.
11.2022
Расчетная дата международной отправки:
Сегодня
$13,99
Ориентировочная дата отгрузки в США:
28 ноября 2022 г.
Расчетная дата международной отправки:
Сегодня
Все, что вам следует знать о заклепочных гайках
Поиск подходящего крепежа для проекта требует больше размышлений и размышлений, чем вы ожидаете.
Поиск подходящего крепежа может показаться невозможным, особенно при попытке скрепить вместе тонкие или хрупкие материалы. Вот где блестят заклепочные гайки. От использования в аэрокосмической и автомобильной промышленности до производства мебели и товаров народного потребления заклепки-гайки представляют собой инновационный и простой метод крепления, который произвел революцию и упростил сборку продуктов. В этой статье мы углубимся в заклепочные гайки и обсудим все, что нужно о них знать — от того, что они собой представляют и как они используются, до различных типов заклепочных гаек и их преимуществ.

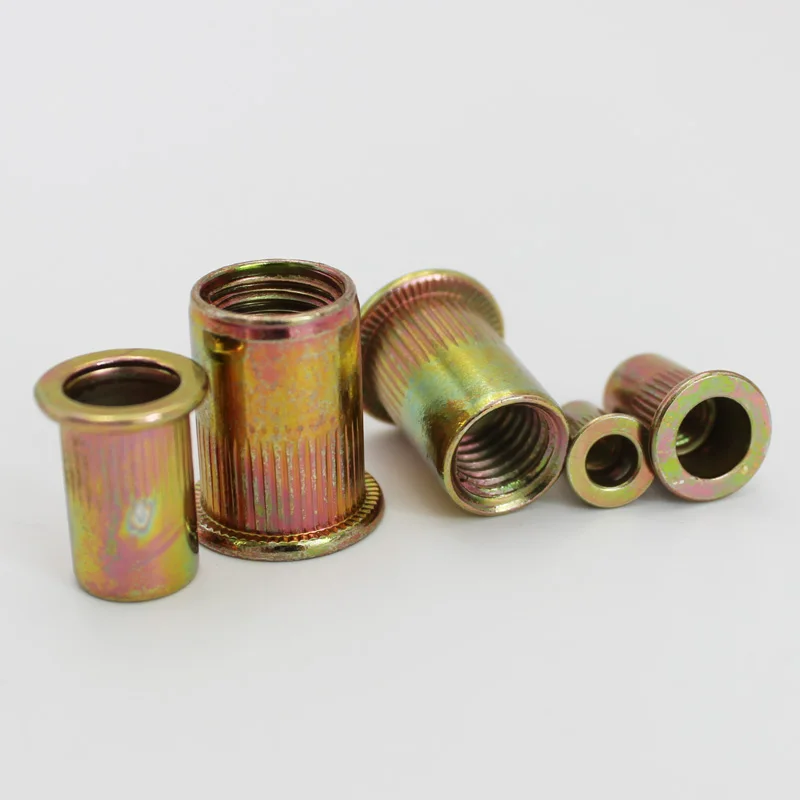

Что такое заклепочные гайки?
Заклепочные гайки, также известные как RIVNUTs®, были разработаны компанией BF Goodrich в конце 1930-х годов. Заклепочные гайки, также называемые глухими заклепками или резьбовыми вставками, представляют собой компоненты с внутренней резьбой, полностью закрепленные с одной стороны. Первоначально использовавшиеся для крепления противообледенительных ботинок к крыльям самолетов, заклепочные гайки с тех пор были адаптированы во множество различных форм и типов для различных применений крепления.
Заклепочные гайки производятся из стандартных заклепок и соединяются с болтами стандартного размера. Заклепочные гайки могут иметь круглое, квадратное, шлицевое или шестигранное тело. Поскольку заклепочные гайки считаются глухими, они используются в тех случаях, когда доступна только одна сторона заготовки. Это делает заклепочные гайки одним из самых универсальных существующих крепежных устройств.
Как работают заклепки?
Как и обычные заклепки, заклепочные гайки вбиваются в заготовку для скрепления двух или более материалов. Разница между заклепкой и заклепочной гайкой заключается в том, что заклепочная гайка пробивается только в один кусок материала, а не во все соединяемые материалы. После того, как заклепочная гайка установлена в один материал, остальные соединяемые материалы могут быть прикреплены к заклепочной гайке крепежным элементом с внешней резьбой, например болтом. Это так просто.
Простота использования заклепочных гаек для скрепления материалов делает их такими универсальными.
Можно утверждать, что заклепки проще в использовании и лучше соединяют материалы, чем саморезы или штампованные вставки.
Как установить заклепочные гайки?
Для установки заклепки-гайки подготовьте дрель, сверло соответствующего размера и инструмент для заклепки-гайки. Для установки заклепок-гаек достаточно выполнить следующие 5 шагов:
- Просверлите направляющее отверстие того же диаметра, что и заклепка-гайка, которая будет использоваться в заготовке.
- Возьмите заклепочную гайку и навинтите ее до упора на оправку инструмента для заклепочной гайки.
- Оттяните противоположный конец оправки как можно дальше назад и закрутите регулятор назад, чтобы коснуться его.
- Установите заклепочную гайку с помощью заклепочного пистолета, вставив заклепочную гайку в просверленное направляющее отверстие и сжимая рукоятки инструмента до упора.
- Снимите инструмент для заклепочной гайки, отвинтив оправку от заклепочной гайки.
Будьте осторожны, не прилагайте слишком много усилий к заклепочной гайке во время установки, так как это может повредить внутреннюю резьбу заклепочной гайки.
Просверлить направляющее отверстие. Установить с помощью заклепочного пистолета. Вставить резьбовой крепеж
. Когда используются заклепочные гайки?
Заклепочные гайки можно использовать для скрепления различных материалов, включая различные типы металлов, пластиков, стекловолокна и углеродного волокна. Как и обычная заклепка, заклепочные гайки являются глухими — например, при установке заклепочной гайки видна только одна сторона заготовки. В то время как заклепочная гайка будет постоянно прикреплена к материалу, к которому она прикреплена, материалы, прикрепленные к заклепочной гайке с помощью болта, штифта или других устройств, могут быть удалены.
Благодаря небольшому весу, небольшому размеру и простоте установки они часто используются в приложениях, где критически важным является снижение веса (например, в аэрокосмической и автомобильной промышленности). Кроме того, заклепки-гайки могут иметь высокую прочность на сдвиг и растяжение, что делает их идеальными для несущих конструкций.
Это делает их также отличными для использования в мебели, некоторых потребительских товарах и электронике. Хотя снижение веса и несущая способность, безусловно, являются преимуществами использования заклепочных гаек, производители также могут выиграть от снижения затрат благодаря более быстрой сборке. Установку заклепочных гаек можно даже автоматизировать с помощью 6-осевых роботов или других автомобильных процессов.
Различные типы заклепок-гаек
Круглые заклепки-гайки: Эти гайки сделаны для круглых отверстий и имеют гладкую или рифленую поверхность на стержне гайки. Рифленые поверхности обеспечивают большее сопротивление выкручиванию за счет захвата установочного материала. Круглые заклепки-гайки могут быть выполнены как с открытыми, так и с закрытыми концами. Заклепочные гайки с закрытым концом обеспечивают барьер для жидкости или частиц, попадающих на глухую сторону монтажного материала.
Шестигранные заклепочные гайки: 9 шт.0008 Шестигранные (шестигранные) заклепочные гайки, как и круглые, обеспечивают большую устойчивость к прокручиванию и используются для отверстий шестигранной формы.
Шестигранные заклепки-гайки имеют хвостовики шестиугольной формы и обычно предназначены для применения с большей нагрузкой.
Заклепочные гайки с прорезями: Заклепочные гайки с прорезями поставляются с прорезями, прорезанными в стержне корпуса заклепочной гайки. Они часто поставляются с предварительно накачанными лампами для надежного захвата и упрощения установки. Заклепочные гайки со шлицем обеспечивают широкий диапазон захвата, идеально подходящего для крепления материалов различной толщины.
Гайки с плавающей заклепкой: Гайки с плавающей заклепкой обеспечивают гибкое крепление заготовок. В этих типах гаек есть место для расположения внутренней резьбы под разными углами, что позволяет гибко устанавливать болты.
Заклепочные гайки: Заклепочные гайки, состоящие из двух частей, содержат заклепочную гайку и шпильку с наружной резьбой. Когда заклепочная гайка установлена, шпилька позволяет соединить обычные крепежные детали, такие как стандартные шестигранные гайки, с резьбовой шпилькой.
