Станок для плетения сетки рабица своими руками: чертежи
Когда изготавливается сетка Рабица своими руками, станок и проволока потребуются в обязательном порядке. При их помощи делается спираль. Проволоку нужно завивать не сильно, тогда сетка будет ровная и аккуратная. Слишком закрученную проволоку сложно будет вплетать в общее полотно. Сетка будет меньше искажаться и повреждаться во время работы, если смазывать станок автомобильным маслом. А лучшему скольжению будут способствовать хорошо отшлифованные и закругленные углы и пазы станка.
Схема движения проволоки при плетении сетки.
Сетку рабицу своими руками станок поможет производить, не затрачивая на это много средств.
Необходимые материалы и оборудование для создания станка:
- шлифовальная бумага;
- напильник;
- бумага;
- металлические углы;
- угловая шлифовальная машина;
- аппарат для сварки;
- ролики;
- обойма от подшипников;
- кусочки железа;
- стальная пластина;
- часть трубы.
Угол изгиба ножа-оправки.
Неважно, как расположить станок, основной приоритет — удобство работы.
Одной рукой нужно направлять проволоку, а другой вращать ручку станка.
Нужно следить за тем, чтобы спирали не спутывались.

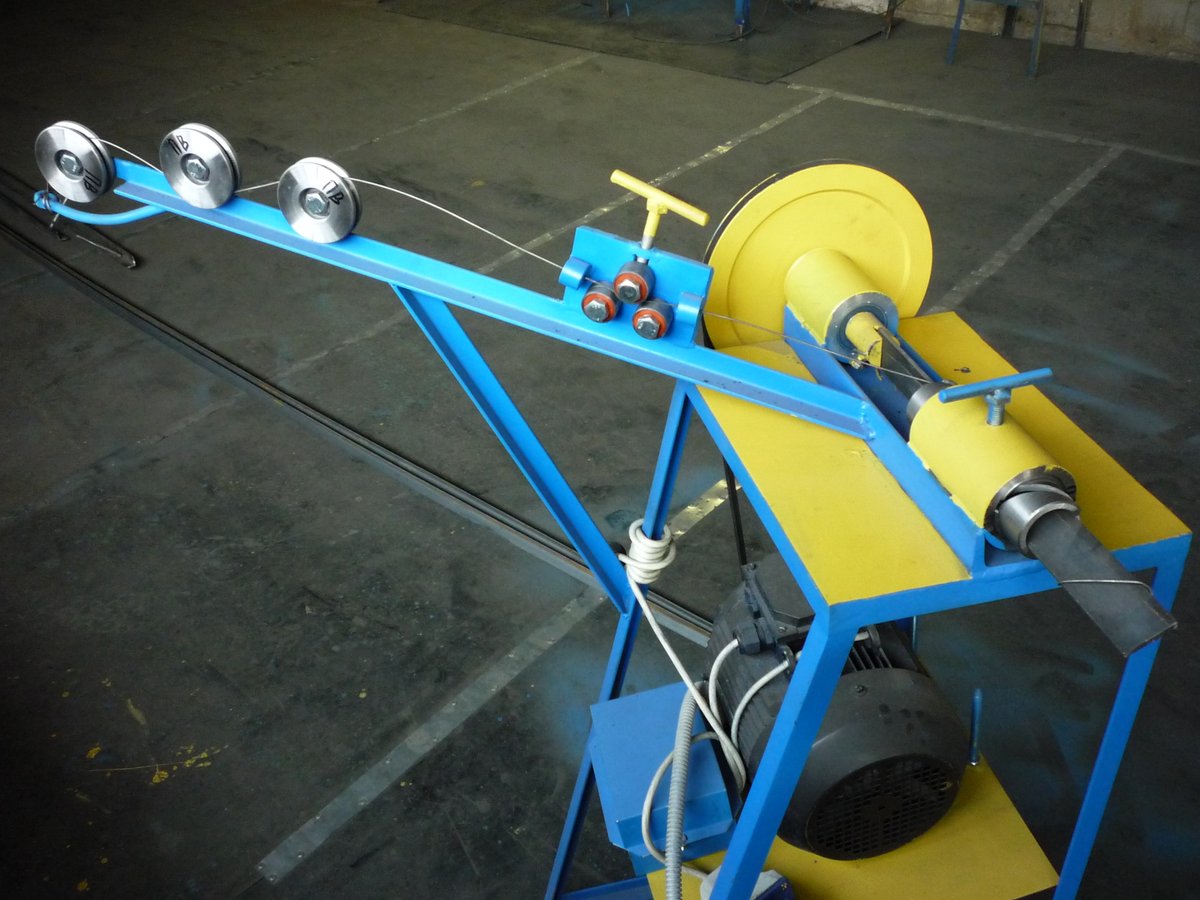

Станок имеет следующие устройства:
- подающее;
- натяжное;
- смазывающее;
- наматывающее (завивающее).
Функции различных устройств
Вернуться к оглавлению
Подающее устройство
Промышленное вязальное оборудование послужит хорошей системой подающего механизма проволоки. Проволока легко снимается со стационарной катушки. Стальное основание устройства около 1 кв. м, толщиной 5 мм.
В центре основания располагается стальной штифт длиной примерно 1 м. К штифту приваривается несколько прутов диаметром около 1 см. На самом верху штыря устанавливается подшипник с поводком и кольцом.
Проволоку из подающего устройства пропускают через кольцо и вставляют в натяжной механизм. Система натяжения состоит из роликов и механизма смазывания. Ролики создают необходимое натяжение проволоки.
Вернуться к оглавлению
Натяжное устройство
Каркас выполняется в виде прямоугольного треугольника. Гипотенузой треугольника должна быть стальная пластина длиной 5 мм и шириной 7 см, а две другие стороны делаются из стального уголка. В пластине гипотенузы сделаны специальные отверстия, куда устанавливаются ролики. Винт помогает менять расстояние между ними. Таких дырочек желательно сделать около 30, это создаст необходимое натяжение проволоки.
Вернуться к оглавлению
Смазывающее устройство
Инструмент для формирования спирали.
Смазывающее устройство необходимо устанавливать на пластину с роликами. Его можно сделать из насоса для велосипеда.
Нужно прикрепить насос к пластине так, чтобы дно было наверху. Донышко необходимо отрезать. При этом крышка насоса должна легко надеваться на корпус, закрепляя в нем пробку войлока.
Пробку нужно разрезать, чтобы через нее легко проходили узелки на проволоке. В сам насос заливается машинное масло.
Чтобы стенка насоса не повреждалась во время работы станка, необходимо следить, чтобы проволока входила в трубку, не касаясь края.
Для надежности можно укрепить края более прочным материалом, например, установить обойму от подшипника.
Вернуться к оглавлению
Наматывающее устройство
Необходимо, чтобы станок формировал хорошую спираль, поэтому наматывающий механизм является главной его частью. Это устройство состоит из трубы с прорезью в форме спирали и специального ножа.
Размеры трубы со спиральным пазом.
Они создают необходимый размер ячеек сетки. Эти детали очень быстро изнашиваются, поэтому для производства сетки лучше брать детали из более прочных металлов. Витки спирали создаются при повороте ножа, а труба создает расстояние между ними.
Если взять трубу диаметром 4 см, то шаг спирали будет в 1,75 раза больше, это будет равно 7 см. Для создания прорези на трубе нужно взять бумагу длиной около полуметра и шириной 7 см, смазать клеем и аккуратно намотать на трубу, оставляя при этом зазор 4 мм. На всю длину должно получиться не менее 3 витков. Остается только сделать разрезы по линии зазора, а края обработать шлифовальной бумагой. Вместо трубы с прорезями можно приобрести винтовую втулку.
Для того чтобы закончить создание устройства, необходимо подобрать уголок из стали с полками по 2 см. Уголок нужно разрезать на две части, равные длине трубы. Уголки привариваются к трубе с двух сторон. Вся конструкция крепится к основанию с отверстиями, чтобы ее удобно было прикреплять к столу.
Можно создать несколько наматывающих устройств с разным шагом ячеек.
Для удобства работы на станке прекращать завивание желательно тогда, когда конец проволоки еще остается в наматывающем устройстве. Иначе вставлять проволоку придется заново. Это довольно сложный процесс: нужно загнуть ее конец, зацепив им нож, а затем потихоньку провернуть, вставив конец в прорезь трубы. При этом проволоку нужно прижимать отверткой, чтобы ее не закусило. Помогать отверткой необходимо до того, момента, как проволока не появится с другой стороны станка.
Вернуться к оглавлению
Нож для навивания проволоки
Для мягкой проволоки потребуется плоский нож, а для более жесткой у ножа должен быть большой угол закручивания.
Нож для жесткой проволоки нужно делать из прочных металлов, а для плоского ножа подойдет любой. Нож должен точно подходить по размерам трубы, чтобы не оставалось зазоров. Это может привести к заклиниванию механизма. Однако нож должен вращаться в трубе без затруднений. Для закрученного ножа нужно брать пластину шире нужного размера на 1-2 мм. Ее зажимают вертикально в тисках, нагревают и поворачивают верхнюю часть до необходимого предела. Незакрученные части отрезают, прикрепляют хвостовик, а потом корректируют необходимую ширину. Часть ножа возле хвостовика закаливают, а остальное шлифуют.
При производстве сетки останавливать станок нужно, когда нож располагается вертикально.
А правильному положению спиралей при соединении способствует положение нижней проволоки в нужном направлении, при помощи доски стола для монтажа.
Упругую проволоку можно отжечь, чтобы она стала более послушной. Но для этого требуются особые навыки, иначе по всей длине может получиться разная жесткость.
Нужно не забывать менять нож, если после работы с жесткой проволокой приходится завивать менее жесткую. Также длина шага у них будет разная, поэтому нужно вкручивать спираль более аккуратно.
Вернуться к оглавлению
Монтажный стол и его использование
Прежде чем начинать работу, рекомендуется проверить устройство навивания. Один конец проволоки вставляют в устройство и прокручивают несколько раз. В результате должна получиться спираль с хорошей формой ячеек. Чтобы проверить ровность ячеек, нужно посмотреть в подвешенном состоянии. Если заметны выступы в разные стороны, то это можно отрегулировать при помощи роликов.
Для изготовления сетки рабицы необходимо вывести проволоку с подающего механизма через кольцо и пропустить через натяжное устройство, направив ее в наматывающий механизм, создавая новую спираль.
Подобрав правильное расположение роликов, нужно добиться того, чтобы спираль выходила плоской.
В монтажном столе нужно отодвинуть специальную доску, вставив в открывшееся пространство спираль так, чтобы левый виток сцеплялся с первым витком другой спирали. После этого можно включать установку. Когда спирали сплетутся, нужно отделить спираль необходимой длины и, сцепив их витки, снова включить установку.
Если использовать крупную клетку для плетения сетки рабицы, то можно создать до 100 м рабицы в день. Если произведено много спиралей, а в сетке нет необходимости, то можно просто аккуратно сложить их, не сплетая полотно. Они не займут много места, а в будущем можно из них сплести сетку рабицу разной длины, обрезая и соединяя в необходимых местах.
