Станок сверлильный из чего состоит: Устройство сверлильного станка: назначение, компоненты

Вертикально сверлильный станок 2С125 — описание, цена

Цена: по запросу

Сверлильные станки относятся к довольно большой группе металлообрабатывающего оборудования, которая состоит из разнообразных металлорежущих станков, предназначенных для чистовой обработки отверстий (развертывания и зенкерования), получения глухих и сквозных отверстий, а также для нарезания внутренней резьбы. Сверлильные и расточные станки преимущественно используются в ремонтных, сборочных, инструментальных, а также механических цехах машиностроительных предприятий, а также разнообразными предприятиями малого бизнеса.

Различают несколько видов сверлильных станков, среди которых радиально-сверлильные, горизонтально-центровальные, вертикально-сверлильные (многошпиндельные и одношпиндельные), а также горизонтально-сверлильные станки для глубокого сверления.

Вертикально-сверлильные станки пользуются сегодня наибольшим спросом. Они практичны, долговечны, довольно безопасны в использовании и применяются как при серийном, так и при единичном производстве.

Наиболее востребованными моделями среди сверлильных станков являются вертикально-сверлильные станки моделей 2С125-04 и 2С125. Эти модели используются для обработки разнообразных деталей из разных конструкционных материалов как в условиях единичного, так и мелкосерийного производства. Вертикально-сверлильный станок 2С125 отличается высокой функциональностью, причем предназначен он как для фрезерования, зенкерования и растачивания, так и для сверления и нарезания резьб метчиками. Станок данной модели с ручным управлением отличается своей универсальностью, он оснащен подъемным откидным столом и фундаментной обработанной плитой. Вертикально-сверлильный станок 2С125 прост в эксплуатации, благодаря чему и пользуется высоким спросом на рынке металлообрабатывающего оборудования.

На все вертикально-сверлильные станки распространяется гарантия.

Наше предложение лучшее в Москве. Узнать цену на 24.05.2023

Я согласен на обработку персональных данных

• Технические характеристики
• Фото / Видео

Также посетители сайта смотрят

•


  Вертикально-сверлильный станок 2Т140
•


  Вертикально-сверлильный станок МН25Л
•


  Вертикально-сверлильный станок 2С125-04
•


  Вертикально-сверлильный станок 2C132

вертикально-сверлильный станок 2с125 возможно приобрести в лизинг. А также мы доставим вертикально-сверлильный станок 2с125 в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Нижний Новгород, Самару, Омск, Казань, Челябинск, Ростов-на-Дону, Уфу, Волгоград… А ТАКЖЕ В ЛЮБОЙ ГОРОД России, Белоруссии и Казахстана. Обращайтесь к специалистам компании.

настольный токарный станок
токарный станок
купить пресс ножницы
сверлильные станки по металлу
токарные станки по металлу
шлифовальный станок
фрезерный станок с чпу
токарно-винторезные станки
станок отрезной
токарно-винторезный станок
ножницы гильотинные
сверлильно-фрезерный станок
резьбонарезной станок
фрезерный станок по металлу
листогибочный пресс
трубогибочный станок
сверлильно фрезерный станок
зубофрезерный станок
токарно-сверлильный станок
зубодолбежный станок
дисковый отрезной станок
координатно-расточной станок
круглошлифовальный станок
плоскошлифовальный станок
трубонарезной станок
гидравлические гильотинные ножницы
радиально-сверлильный станок
балансировочный станок
заточной станок
пресс-ножницы по металлу
точильно-шлифовальные станки
трубонарезные станки
прессы гидравлические
токарные с чпу jet
универсальные токарные trens
листогибочные sahinler
листогибочные tapco
листогибочный пресс
горизонтально фрезерный станок
вертикально-фрезерный станок
сверлильно-фрезерный стано
отрезной станок по металлу
круглошлифовальные станки
плоскошлифовальные станки
токарно-винторезные станки
трубонарезные станки
консольно-фрезерные станки
вертикально-сверлильные станки
фрезерные jet
токарные jet
токарные trens
трубонарезные производство болгария
токарные производства болгария
фрезерно-сверлильные с чпу jet
радиально-сверлильные jet
шлифовальные jet
резьбонарезные jet
гидравлические пресс-ножницы sahinler
рычажные ножницы jet
листогибочные jet

Вертикально-сверлильные станки (ВСС) | Машиностроение

Вертикально-сверлильные станки (ВСС) предназначены для сверления, рассверливания, зенкерования, зенкования, развертывания и растачивания отверстий со сравнительно невысокими требованиями к точности; нарезания резьбы, а также фрезерования (как правило, с ограниченными режимами. ) плоскостей и пазов.

Рис. 4.28. Вертикально – сверлильный станок: 1 – коробка скоростей; 2 – штурвал вертикального перемещения шпинделя; 3 – колонна; 4 – стол; 5 – основание; 7 — шпиндель; 8 – пульт управления; 9 – механизм настройки частоты вращения шпинделя

В качестве основного параметра станков принимается наибольший, условный диаметр сверления в деталях из стали средней твердости (сталь 45 по ГОСТ 1050-88). Если предусматривается возможность фрезерования, то станки обязательно оснащаются координатными столами с ручной или механической подачей, а шпиндель станка сконструирован с учетом восприятия радиальных нагрузок. Размеры ВСС с условным диаметром сверления 1-80 мм стандартизованы (ГОСТ 170-93).

По своему назначению ВСС имеют несколько исполнений. Однако общим признаком этих исполнений является то, что шпинделя станков конструктивно выполнены в варианте выдвижного, т.е. движение подачи шпинделя при резании осуществляется за счет вертикального перемещения пиноли, расположенного в скоростной коробке станка. На рис. 4.28 показан вертикально-сверлильный станок для выполнения сверлильных и сверлильно-резьбонарезных работ с диаметром сверления от 16 до 40 мм. Вертикальная сверлильная коробка скоростей 1 расположена на колонне 3, которая может иметь любое настроечное вертикальное перемещение. Несущая система наиболее распространенного типа станка состоит из основания-плиты 5 и колонны 3 (стойка). Основание служит опорой станка. Призматический вариант колонны рассматриваемого станка снабжен едиными направляющими, как для установочного перемещения сверлильной головки 1,  так и для подъемного стола 4. В станках с призматической колонной на основании могут крепиться также неподвижные  по высоте тумбы, крестовые,  столы и иные вспомогательные устройства. Полости оснований используются как отстойники и резервуары для смазочно-охлаждающей жидкости. Номенклатура вертикально-сверлильных станков многообразна по назначению и применению в различных производственных. На рис. 4.29 показана часть станков. На рис. 4.29,в-г показаны варианты вертикально-сверлильного станка с круглой колонной. Поворотный (или  неповоротный вокруг своей оси) стол имеет вертикальное установочное перемещение по колонне и поворачивается вокруг колонны на значительный угол. Станки используются в единичном и мелкосерийном производстве.

Шпиндельные узлы сверлильных станков испытывают значительные осевые нагрузки. С учетом этого в передней нижней опоре шпинделей применяются различные упорные и радиальные подшипники. Практически во всех станках используются выдвижные шпиндельные узлы  пинольного типа, в которых поступательное движение рабочей подачи осуществляется перемещением гильзы шпинделя, связанной с механизмом подачи зубчато-реечной передачей. Для уравновешивания шпиндельных узлов часто предусматриваются притивовесы,  которые размещены в колонне или по задней стенке колонны.

Рис. 4.29. Разновидности вертикально-сверлильных станков

Рис. 4.30. Рядные сверлильные станки

Присоединительные места для инструмента концов шпинделей стандартизованы. В малых станках используются наружные конусы Морзе для крепления сверлильных или резьбовых патронов, в средних и крупных станках – внутренние конусы Морзе или конусы с конусностью 7:24.

Главный привод состоит из асинхронного электродвигателя и ременной передачи с многоручьевыми шкивами или вариатора. Используются также приводы с регулируемыми приводами. Основное исполнение главного привода ВВС с условным диаметром сверления 20 мм и более – с асинхронным электродвигателем и коробкой скоростей с вертикальными валами и перемещающимися зубчатыми блоками на 6-12 ступеней. Коэффициент ряда коробок скоростей обычно находится в пределах 1,26-1,6.Приводы подачи получают движение от шпиндельного или какого-либо другого вала главного привода и включают в себя коробку и механизм подачи линейного перемещения в конце звена.

В производственных условиях нередко используются рядные  сверлильные или сверлильно-резьбонарезные станки с условным диаметром сверления 1-20 мм. (рис. 4.30). Группа  одношпиндельных станков изготавливается с общим основанием и плитой (или подъемным столом) и состоит из двух- четырех станков. Используются в серийном производстве с закрепленной постоянной операцией на каждом станке, обычно в определенной последовательности технологии изготовления небольших по габаритам деталях.

10 различных типов сверлильных станков

Сверлильный станок является незаменимым оборудованием в механическом цехе, значение которого не уступает токарному станку. Этот тип станка обладает высокой универсальностью, в первую очередь предназначен для сверления отверстий и многих других операций с использованием соответствующего инструмента. Давайте узнаем об определении, основных компонентах, функциях, типах и использовании сверлильных станков.

Что такое сверлильный станок?

Сверлильный станок, также известный как сверлильный станок, представляет собой станок, который используется для создания отверстий в различных материалах, включая металл, дерево и пластик, или через них. Состоит из основания, стойки и бурильной головки, которая закреплена на скользящем механизме, который позволяет сверлу двигаться вверх и вниз вдоль стойки. Буровая головка имеет патрон, который удерживает сверло на месте, и двигатель, приводящий сверло во вращение. Сверлильные станки широко используются в самых разных областях, включая производство, строительство и ремонтные работы.

Как работает сверлильный станок?

Для использования сверлильного станка материал для сверления кладется на стол станка, а сверло закрепляется в патроне. Затем буровая головка опускается на материал, и шпиндель вращается, чтобы повернуть сверло. Оператор может регулировать глубину отверстия, перемещая стол вверх или вниз, а также контролировать скорость и крутящий момент сверла с помощью элементов управления на станке. Некоторые сверлильные станки также имеют систему охлаждения, которая помогает охлаждать и смазывать сверло во время его использования.

Сверлильные станки широко используются в производстве, строительстве и других отраслях промышленности для создания отверстий для различных целей, таких как установка болтов или винтов, создание отверстий для труб или проводов или формирование полостей для механических компонентов. Они доступны в различных размерах и стилях и могут работать от электричества, бензина или других источников энергии.

Каковы функции сверлильных станков?

Сверлильные станки очень универсальны и могут использоваться для создания отверстий любого типа и геометрии, как показано ниже.

1. Сверление : Основной функцией сверлильного станка является создание отверстий в различных материалах, таких как металл, дерево и пластик. Сверлильная головка станка вращает сверло с высокой скоростью, чтобы прорезать материал и создать отверстие.
2. Нарезание резьбы : Некоторые сверлильные станки могут быть оснащены приспособлением для нарезания резьбы, позволяющим нарезать резьбу в отверстии.
3. Зенковка : Насадку для зенкерования можно использовать для увеличения верхней части отверстия до определенного диаметра.
4. Зенковка : Зенковка может использоваться для создания конической выемки в верхней части отверстия, чтобы головка винта или болта находилась на одном уровне с поверхностью материала.
5. Расширение : Насадка для развертывания может использоваться для сглаживания и увеличения внутренней части отверстия до точного диаметра.
6. Растачивание : Расточной насадкой можно воспользоваться для увеличения существующего отверстия до определенного диаметра.
7. Шлифование : Этот процесс включает использование шлифовального круга для удаления материала с заготовки. Шлифовальный круг представляет собой вращающийся абразивный инструмент, а заготовка обычно изготавливается из металла. Операция шлифования может выполняться на сверлильном станке для удаления лишнего материала с заготовки, для создания гладкой ровной поверхности или для достижения точной формы или размера. Существует несколько различных типов шлифования, включая плоское шлифование, круглое шлифование и бесцентровое шлифование.
8. Точечная обработка : Это операция механической обработки, которая используется для создания плоской круглой поверхности на заготовке. Обычно он используется для создания гладкой ровной поверхности для установки болта или другого крепежного элемента или для создания гладкой ровной поверхности для опоры подшипника или другого компонента.
9. Притирка : Притирка – это процесс механической обработки, при котором две поверхности притираются друг к другу с использованием мелкозернистого абразивного материала между ними. Абразивный материал используется для удаления небольшого количества материала с поверхностей, создавая гладкую, ровную поверхность. Притирка обычно используется для достижения высокого уровня чистоты поверхности и жестких допусков на плоских поверхностях, таких как поверхности деталей машин или поверхности оптических компонентов.
10. Трепанация : Эта операция выполняется для прорезания круглой канавки или отверстия в заготовке с помощью вращающегося режущего инструмента. Режущий инструмент, называемый трепаном, обычно устанавливается в сверлильный станок или фрезерный станок и имеет ряд зубьев по периметру, которые используются для удаления материала с заготовки.

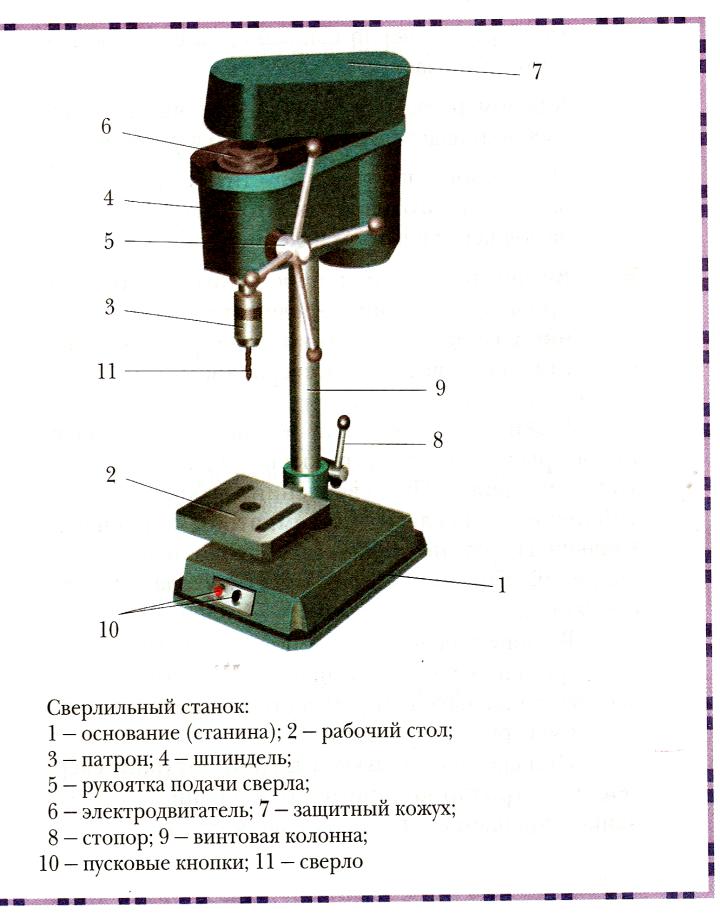

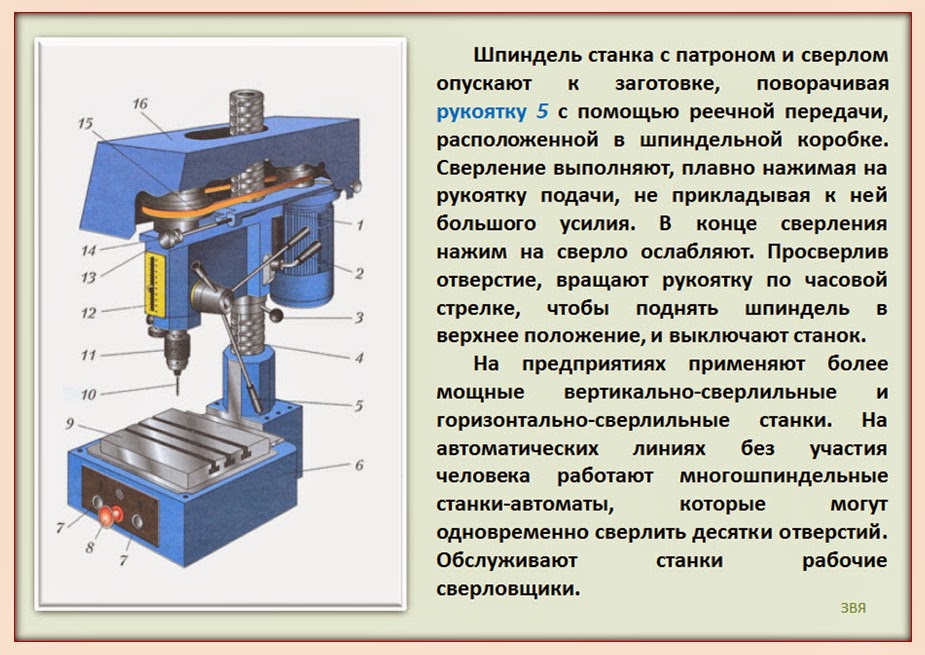

Основные части сверлильного станка

Основные части типичного сверлильного станка:

1. Основание
   Это нижняя часть машины, которая обеспечивает стабильность и поддержку остальных компонентов.
2. Колонна
   Это вертикальная часть станка, которая соединяет основание со столом. Обычно он содержит шпиндель и другие внутренние компоненты.
3. Стол
   Горизонтальная платформа, на которую укладывается материал для сверления. Обычно он регулируется, что позволяет оператору перемещать его вверх или вниз, чтобы контролировать глубину отверстия.
4. Шпиндель
   Это вращающийся вал, удерживающий патрон и сверло. Он приводится в движение двигателем и отвечает за вращение сверла с нужной скоростью.
5. Патрон
   Это зажимное устройство, удерживающее сверло на месте. Обычно он управляется ключом или рычагом и позволяет оператору менять сверла по мере необходимости.
6. Сверлильная головка
   Это часть станка, содержащая двигатель и другие компоненты, отвечающие за привод шпинделя и вращение сверла. Обычно он крепится на раздвижном механизме, который позволяет его поднимать и опускать.
7. Элементы управления
   Это кнопки, рычаги и циферблаты, которые позволяют оператору запускать и останавливать машину, регулировать скорость и крутящий момент сверла и управлять другими функциями.
8. Другие компоненты сверлильного станка могут включать систему охлаждения, рабочее освещение и ключ патрона.

Десять типов сверлильных станков

В зависимости от функций, конструкции, использования и материала заготовки сверлильные станки в основном делятся на следующие 10 типов.

Переносной сверлильный станок

Переносной сверлильный станок — это тип электроинструмента, предназначенный для удобной переноски и использования в различных местах. Обычно он состоит из сверла, которое крепится к патрону и приводится в действие электродвигателем или двигателем внутреннего сгорания. Портативный сверлильный станок, также известный как ручная дрель или беспроводная дрель, представляет собой инструмент, который используется для сверления отверстий в различных материалах, таких как дерево, металл, кирпичная кладка и пластик. Его называют «портативным» сверлильным станком, потому что он небольшой и легкий, что позволяет легко переносить его и использовать в различных условиях.

Портативные дрели наиболее полезны в ситуациях, когда определенные детали невозможно доставить в мастерскую из-за их большого размера или веса, что помогает сэкономить много времени и транспортных расходов. Универсальность и портативность портативного сверлильного станка делают его незаменимым инструментом для широкого круга задач и отраслей.

Чувствительный сверлильный станок

Чувствительный сверлильный станок, также известный как прецизионный сверлильный станок или настольный сверлильный станок , представляет собой специальный тип сверла, предназначенный для точного и аккуратного сверления небольших отверстий. Его называют «чувствительным» сверлильным станком, потому что он имеет чувствительный шпиндель, который можно отрегулировать с очень малыми допусками, что позволяет пользователю с большой точностью контролировать глубину и положение отверстия.

Чувствительные сверлильные станки обычно используются для задач, требующих высокой степени точности, таких как сверление отверстий для изготовления часов, ювелирных изделий, производства электронных компонентов и других точных работ. Они также широко используются в образовательных и исследовательских учреждениях, где для экспериментов и проектов необходимо точное сверление.

В отличие от портативных сверлильных станков, которые спроектированы так, чтобы быть портативными и простыми в использовании в различных условиях, чувствительные сверлильные станки обычно крупнее и сложнее и обычно используются в мастерских или лабораторных условиях. Он может быть установлен на скамье или подставке и управляется поворотом рукоятки или нажатием педали для вращения шпинделя. Поэтому он доступен в двух типах:

• Настольный сверлильный станок
• Напольный сверлильный станок

Многорядный сверлильный станок

Многорядный сверлильный станок — это тип станка, который используется для одновременного сверления нескольких отверстий в заготовке. Он состоит из ряда сверл, установленных на вращающемся шпинделе, который расположен в виде «группы». Когда шпиндель вращается, все сверла одновременно вращаются и движутся вперед, чтобы просверлить соответствующие отверстия.

Станки для группового сверления обычно используются в условиях массового производства, где необходимо просверлить большое количество идентичных деталей с высокой эффективностью. Они широко используются в автомобильной, аэрокосмической и оборонной промышленности, а также в других производственных секторах, где требуется точное бурение в больших объемах.

Многоствольные сверлильные станки известны своей высокой скоростью и эффективностью и способны одновременно сверлить несколько отверстий с высокой степенью точности. Обычно они больше и сложнее, чем другие типы сверлильных станков, и обычно используются в мастерских или на заводе.

Многошпиндельный сверлильный станок

Многошпиндельный сверлильный станок состоит из ряда сверлильных шпинделей, установленных на вращающемся столе, которые можно расположить для сверления отверстий в разных местах заготовки.

Предназначен для тех же целей, что и сверлильный станок, для одновременного сверления нескольких отверстий. В обоих типах станков сверлильные шпиндели или сверла расположены таким образом, что позволяют им одновременно сверлить несколько отверстий. Однако ключевое отличие состоит в том, что в многошпиндельном сверлильном станке все сверла устанавливаются на один и тот же шпиндель, а в многошпиндельном сверлильном станке каждое сверло устанавливается на отдельный шпиндель.

Вертикально-сверлильный станок

Вертикально-сверлильный станок, также называемый вертикально-сверлильным станком или станком для сверления столбов , представляет собой тип станка, который используется для сверления отверстий в различных материалах. Его называют «вертикальным» сверлильным станком, потому что шпиндель, удерживающий сверло, расположен вертикально, а не горизонтально, как в других типах сверлильных станков. Он напоминает чувствительную дрель, но крупнее и мощнее, с более мощным двигателем и мощностью бурения. В зависимости от типа используемого столбца он делится на две категории:

• Вертикально-сверлильный станок с круглой колонной
• Коробчатый вертикальный сверлильный станок

Вертикальные сверлильные станки обычно используются для сверления больших или глубоких отверстий или для сверления отверстий в материалах, которые слишком толстые или слишком твердые, чтобы их можно было просверлить с помощью переносного сверлильного станка. Они обычно используются в строительстве, производстве и автомобильной промышленности, а также в других условиях, где требуется бурение в тяжелых условиях.

Вертикально-сверлильные станки известны своей прочностью и долговечностью и предназначены для выполнения широкого круга задач по бурению. Обычно они больше и сложнее, чем другие типы сверлильных станков, и обычно используются в мастерских или на заводе.

Радиально-сверлильный станок

Радиально-сверлильный станок — это тип станка, который используется для сверления отверстий в различных материалах. Он называется «радиальным» сверлильным станком, потому что рычаг, который удерживает сверло, установлен на радиальной скользящей направляющей, что позволяет располагать сверло под разными углами по отношению к заготовке.

Радиально-сверлильные станки обычно используются для сверления больших или глубоких отверстий или для сверления отверстий под определенным углом или в труднодоступных местах. Он известен своей универсальностью и точностью и способен сверлить отверстия с высокой степенью точности. Радиально-сверлильные станки можно разделить на три общие категории в зависимости от их конструкции и характеристик:

• Полууниверсальный сверлильный станок
• Универсальный сверлильный станок
• Станок для плоского сверления

Сверлильный станок с ЧПУ

Сверлильный станок с числовым программным управлением (ЧПУ) — это станок, оснащенный системой ЧПУ, которая позволяет выполнять задачи по сверлению с высокой точностью и повторяемостью. Сверлильные станки с ЧПУ используются для сверления отверстий в различных материалах и обычно используются в условиях массового производства, где необходимо просверлить большое количество идентичных деталей с высокой эффективностью.

Сверлильные станки с ЧПУ программируются с помощью компьютера и специального программного обеспечения, которое позволяет оператору вводить в станок желаемые схемы и места сверления. Затем машина использует эту информацию для автоматического позиционирования бурового долота и выполнения операций сверления.

Сверлильные станки с ЧПУ известны своей высокой скоростью и точностью и способны одновременно сверлить несколько отверстий с высокой степенью точности. Они играют важную роль в аэрокосмической, автомобильной и оборонной промышленности, а также в других производственных секторах, где точность и эффективность бурения имеют большое значение.

Станок для глубокого сверления

Станок для глубокого сверления — это тип станка, который используется для сверления глубоких узких отверстий в различных материалах. Станки для глубокого сверления обычно используются для сверления отверстий, которые слишком глубоки или слишком узки, чтобы их можно было просверлить с помощью обычного сверлильного станка, и обычно используются в аэрокосмической, оборонной и автомобильной промышленности, а также в других производственных секторах, где требуются точные, требуется глубокое сверление.

Станки для глубокого сверления обычно оснащены длинным тонким сверлом, называемым ружейным сверлом, которое предназначено для сверления глубоких узких отверстий с высокой степенью точности. Они также могут быть оснащены специальными функциями, такими как сверлильная головка BTA (Ассоциация расточной и трепанационной обработки), которая позволяет машине выполнять операции расточки и трепанации в дополнение к сверлению.

Этот тип сверлильного станка в основном используется для сверления глубоких отверстий в различных компонентах, таких как шатуны, цилиндры, шпиндели и некоторое оборудование для бурения нефтяных скважин. Он бывает двух типов:

• Вертикальный станок для глубокого сверления
• Горизонтальный станок для глубокого сверления

Микросверлильный станок

Микросверлильный станок — это небольшой портативный сверлильный станок, который используется для точного сверления небольших отверстий. Обычно он используется для изготовления ювелирных изделий, построения моделей и других приложений, где требуются небольшие точные отверстия. Микросверлильные станки обычно имеют меньшую глубину горловины и радиус поворота, чем более крупные сверлильные станки, и они также могут иметь меньший диапазон скоростей вращения шпинделя. Они могут приводиться в действие электричеством или вручную, и они могут быть установлены на столе или скамье или использоваться в качестве ручного инструмента.

Сверлильный станок револьверного типа

Сверлильный станок револьверного типа — это тип бурового станка, оснащенный револьверной головкой, в которой находится несколько сверл. Револьверную головку можно поворачивать, чтобы установить различные буровые долота на место, что позволяет машине выполнять несколько операций бурения без необходимости вручную менять буровые долота. Это может повысить скорость и эффективность процесса сверления, особенно в тех случаях, когда требуется просверлить несколько отверстий подряд. Сверлильные станки револьверного типа часто используются в условиях массового производства, где важны скорость и эффективность. Их можно использовать для сверления отверстий в различных материалах, включая металл, дерево и пластик.

Часто задаваемые вопросы о сверлильных станках

Заключение

Здесь мы подробно объяснили определение, принцип работы, функции, основные части и десять основных типов сверлильных станков. Вы можете иметь базовые знания об этом типе машин и знать, какой тип лучше всего подходит для вашего проекта.

Runsom предлагает обширные услуги по обработке с ЧПУ , в том числе фрезерная обработка с ЧПУ , токарная обработка с ЧПУ и другие ценные услуги для ваших производственных потребностей. Отправьте свои файлы и получите быстрое предложение уже сегодня!

Узнайте больше о наших услугах по сверлению с ЧПУ .

Другие статьи, которые могут вас заинтересовать:

Сверлильный станок 101. Типы сверлильного станка и их использование

Основы сверлильного станка, принцип его работы, различные типы, использование и меры предосторожности, которые следует соблюдать следовать.

Вы все знаете о важности токарного станка в любой мастерской. Невозможно представить себе мастерскую без токарного станка, это касается и сверлильного станка. Это базовая машина, которую можно увидеть в любой мастерской, большой или маленькой.

Содержание страницы

• Что такое сверлильный станок?
  • Детали сверлильного станка
  • Буровые работы
  • Для чего нужен сверлильный станок?
• Типы сверлильных станков
  • 1. Настольный сверлильный станок
  • 2. Сверлильный станок с колонной или колонной
  • 3. Горизонтально-сверлильный станок
  • 4. Радиально-сверлильный станок

  9002 1 5. Станок для группового сверления

  • 6. Многофункциональный Сверлильный станок со шпинделем
  • 7. Сверлильный станок с револьверной головкой
  • 8. Фрезерно-сверлильный станок
  • 9. Магнитный сверлильный станок
  • 10. Дрель с ЧПУ
  • Ручные дрели (сетевые и аккумуляторные)
• Безопасность сверлильного станка
  • Заключение 9002 4

Что такое сверлильный станок?

Сверлильный станок или сверлильный станок необходим, когда вы хотите сделать отверстие в любой металлической или неметаллической заготовке. Концевой режущий инструмент, используемый для сверления, называется сверлом.

Части сверлильного станка

Сверлильный станок обычно состоит из стойки, вертикально установленной на основании, сверлильной головки с двигателем, приводом и шпинделем, а также стола для установки заготовки.

Для удержания сверла можно использовать сверлильный патрон, быстросменную втулку и т.п., установленные на шпинделе; в зависимости от типа сверлильного станка вы можете изменить скорость вращения шпинделя с помощью ручной смены ремня или зубчатого привода.

Вы можете сделать отверстие, прижав вращающееся сверло к заготовке. Подача сверла может быть ручной или механической.

Сверление

Что можно делать с помощью сверлильного станка? Вы можете использовать сверлильный станок для выполнения следующих операций:

• Центровое сверление.
• Сверление.
• Ступенчатое сверление.
• Зенковка
• Зенковка.
• Развёртывание.
• Нажатие

Если станок прочный, можно увеличить просверленное отверстие путем растачивания и даже выполнить небольшие фрезерные работы на сверлильном станке.

Система охлаждения

Как и другие машины, сверлильный станок также нуждается в системе охлаждения для охлаждения зоны резания. Обычно все сверлильные станки имеют систему охлаждения, состоящую из бака охлаждающей жидкости, насоса охлаждающей жидкости, соединительного шланга и фильтра для отделения стружки.

В небольших станках без системы охлаждения необходимо вручную распылить охлаждающее масло в зону резания.

Для чего нужен сверлильный станок?

Вы можете выполнять операцию сверления на любом станке, который имеет возможность вращения заготовки или инструмента, например, на токарном или фрезерном станке. Однако специальный станок для сверления сделает работу быстрее и точнее.

Вы можете просверлить заготовку в следующие этапы: разметка центра → кернер → центровочное сверло → сверление до необходимого размера в один или несколько шагов.

Для нарезания резьбы или развертывания необходимо предварительно просверлить отверстие рекомендуемого размера.

Типы сверлильных станков

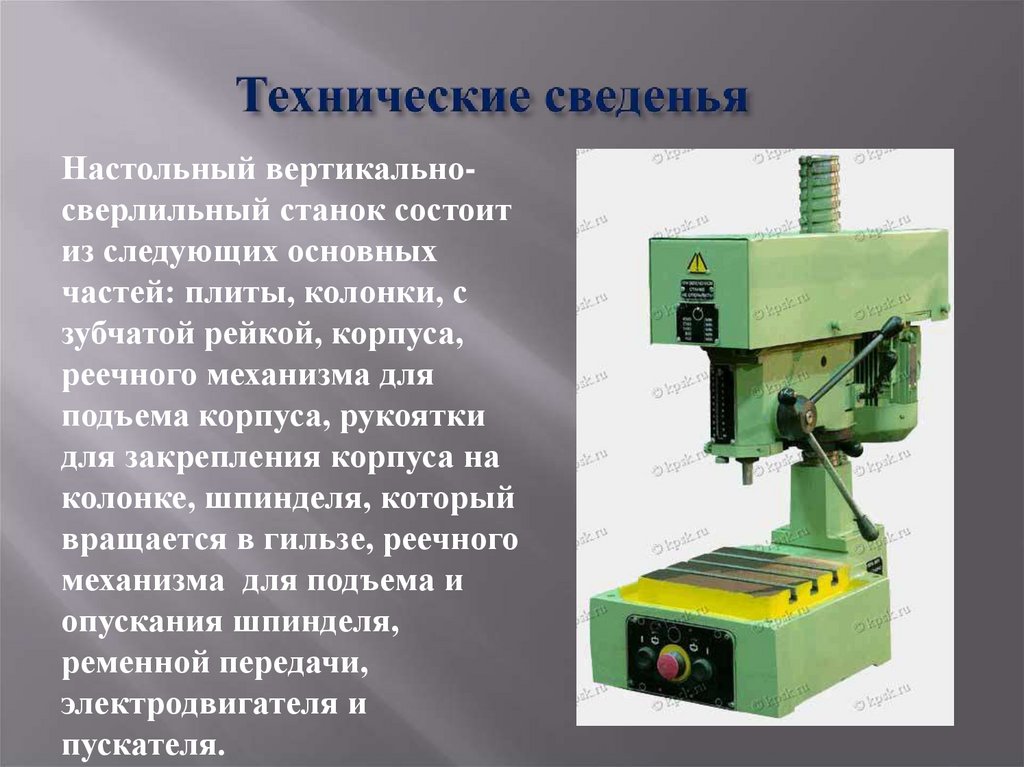

1. Настольный сверлильный станок

Настольный сверлильный станок — это простой сверлильный станок, который вы можете установить на верстаке в своей хобби-мастерской; он состоит из вертикальной стойки, установленной на основании, и стола и сверлильной головки (с ременным приводом), установленных на стойке.

Прикрепите основание к верстаку. Переместите рабочий стол вверх или вниз по стойке и зафиксируйте в нужном положении. Зажмите заготовку на столе и удерживайте сверло в патроне дрели.

Обычно вам необходимо вручную подавать сверло, перемещая шпиндель/пиноль вверх/вниз, чтобы сделать отверстие. Вы можете изменить скорость вращения шпинделя, изменив положение ремня на ступенчатом шкиве.

Применение:

Идеально подходит для любителей или небольшой мастерской для выполнения сверления, встречного сверления, зенкерования, нарезания резьбы, развертывания на деревянных, пластиковых и металлических заготовках. Станок может иметь зажимную способность до 13 мм и конус шпинделя B16.

2. Сверлильный станок для столбов или колонн

Он похож на ваш настольный сверлильный станок, но больше по размеру, выше по мощности (бур большего размера) и с механической подачей. Это позволит производить более точные отверстия с лучшим качеством обработки и более длительным сроком службы инструмента, чем на настольном станке. Сверлильный станок для столбов предназначен для относительно тяжелых работ и оснащен мощной подачей.

Эта машина устанавливается на полу или на столе, и вы можете перемещать рабочий стол вверх и вниз по колонне (с реечной передачей) и фиксировать в нужном положении.

Основание и рабочий стол вашего станка имеют Т-образные пазы для зажима заготовки. Мощность станка может быть ( i ) мощность сверления в мягкой стали/чугуне 25/32 мм ( ii ) резьба M20 ( iii ) конус шпинделя MT3 и ( iv ) двигатель 1 л.с. №

Применение:

Идеален для небольшой мастерской для сверления, зенковки, зенкерования, зенкерования, нарезания резьбы, развертывания деталей из дерева, пластика и металла.

3. Горизонтальный сверлильный станок

Горизонтальный сверлильный станок можно найти в деревообрабатывающей мастерской; лицевая сторона деревянного бревна, которую нужно просверлить, устанавливается на стол станка лицом к вращающемуся патрону с дрелью, а сверление выполняется путем подачи сверла в деревянное бревно с помощью ножного рычага.

Горизонтально-сверлильный станок не пользуется популярностью в обычной мастерской; если вам вообще нужно просверлить отверстие по горизонтальной оси, вы всегда можете воспользоваться токарным или горизонтально-фрезерным станком.

Однако в Hi-tech Станок для глубокого сверления выполняется горизонтальное бурение . Вы можете назвать просверленное отверстие « глубиной », когда глубина отверстия велика по сравнению с его диаметром.

Вы можете найти Высокотехнологичный станок для глубокого сверления отверстий диаметром от 30 до 200 мм и глубиной до 6000 мм.

Вы можете найти множество применений станков для глубокого сверления, таких как оборудование для армии, производство самолетов, оборудование для разведки нефти и т. д.

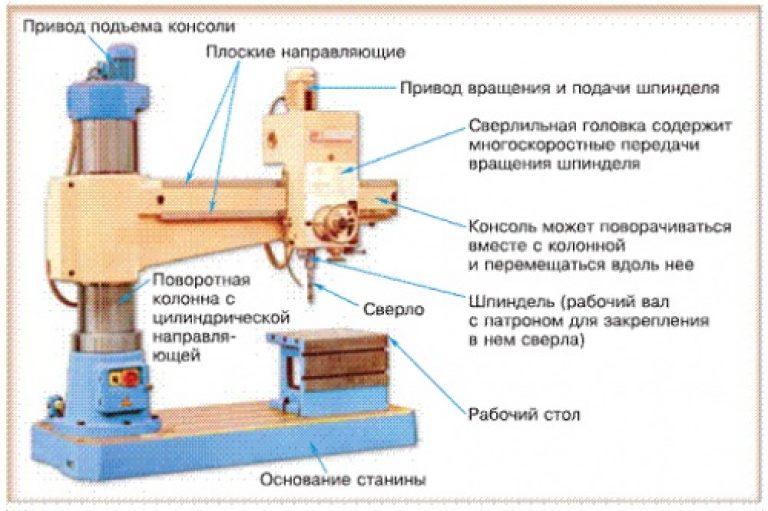

4. Радиально-сверлильный станок

Основными частями радиально-сверлильного станка являются вертикальная колонна, установленная на основании, рычаг с бурильной головкой, установленный на колонне.

Рука радиально-сверлильного станка может вращаться вокруг колонны, а также может двигаться вверх или вниз по колонне.

Вы можете перемещать сверлильную головку вперед и назад по манипулятору вручную или с помощью механической подачи.

Вал/шпиндель радиально-сверлильного станка можно перемещать вверх и вниз вручную или с помощью электропривода.

Основание станка имеет Т-образные пазы, и вы можете напрямую устанавливать на них тяжелые детали или использовать коробчатый стол с Т-образными пазами для зажима заготовки среднего размера. Коробчатый стол может иметь возможность наклона под углом для сверления угловых отверстий.

Производительность типичного радиально-сверлильного станка позволяет сверлить мягкую сталь/чугун 50/60 мм, глубина сверления 300 мм, мощность главного двигателя 3,5 кВт.

Использование : Этот станок подходит для средних и крупных производств для сверления, встречного сверления, растачивания, раззенковки, нарезания резьбы, развертывания и т. д. Вы можете выполнять средние и тяжелые работы, а особенность руки (установленная с дрелью головка), перемещаясь по колонне, делает ее очень гибкой. Вы можете увидеть более одного радиального сверла во многих отраслях промышленности.

5. Многорядный сверлильный станок

Многорядный сверлильный станок имеет две или более сверлильные головки, установленные на одном столе. Вы можете запускать все сверлильные головки одновременно или последовательно для выполнения нескольких операций сверления на одной и той же заготовке.

Шпиндели могут иметь ручную или механическую подачу, и вы можете независимо настроить каждый шпиндель на различную операцию, подачу и глубину.

Для более точной и быстрой работы вы можете приобрести групповую дрель с электроприводом.

Использование : Групповое сверление будет удобно, если у вас есть партия одного и того же компонента, где необходимо выполнить сверление, нарезание резьбы, развертывание, и вы можете запланировать выполнение этого в непрерывной последовательности на групповом сверлении.

6. Многошпиндельный сверлильный станок

В многошпиндельном сверлильном станке вы заметите, что имеется более двух шпинделей (может быть 4, 5 или более в зависимости от конструкции), приводимых в движение одним двигателем. с помощью приводного механизма, а шпиндель может иметь универсальные шаровые шарниры для обеспечения гибкости.

Использование : Используя этот станок вместе с шаблонной пластиной для направления шпинделей, вы можете одновременно просверливать в заготовке несколько отверстий разных размеров.

7. Револьверно-сверлильный станок

Этот тип станка можно найти в старой мастерской. Этот вертикально-сверлильный станок с револьверной головкой похож на обычный сверлильный станок, однако вместо сверлильной головки у вас будет шестигранная револьверная головка. Вы можете индексировать револьверную головку, чтобы перевести любой из шести шпинделей в положение сверления.

На каждой из шести сторон револьверной головки имеется по одному шпинделю, и вы можете последовательно выполнять шесть различных операций сверления, нарезания резьбы или развертывания на одной и той же заготовке.

Использование : Вы можете выполнять полные операции сверления на заготовке за один установ.

8. Фрезерно-сверлильный станок

Фрезерно-сверлильный станок — это простой недорогой вертикальный фрезерный станок, который можно использовать для фрезерных и сверлильных операций и который подходит для небольшой мастерской.

Конструкция сверлильного станка такая же, как у вертикально-фрезерного станка, а именно. основание, колонна, стол с Т-образными пазами (для крепления заготовки), который может перемещаться по осям X и Y, и фрезерно-сверлильная головка с перемещением вверх/вниз по оси Z.

В зависимости от цены, ваш фрезерно-сверлильный станок может иметь ручное или электрическое движение стола и фрезерно-сверлильного станка. Обычно можно сверлить до 30 мм и использовать концевые фрезы размером до 25 мм. Вы также можете выполнять другие операции, такие как встречное сверление, зенкерование, растачивание, нарезание резьбы и развертывание.

Некоторые высококачественные фрезерно-сверлильные станки могут иметь ползун для установки фрезерно-сверлильной головки и насадку для горизонтального фрезерования.

Применение : Идеально подходит для небольшой мастерской для выполнения всех фрезерных и сверлильных операций на заготовке среднего размера.

9. Магнитный сверлильный станок

Магнитный сверлильный станок очень компактен и сделан для портативности. Он имеет мощность бурения 1,5 дюйма в диаметре и 2 дюйма в глубину.

Магнитный сверлильный станок имеет сверлильную головку с ручной подачей и установлен на очень прочном основание электромагнита .

Использование магнитного сверлильного станка очень просто; поднесите его к изделию (работе), которое необходимо просверлить (большая толстая плита или пластина или балка), отрегулируйте положение сверления, подключите к источнику питания и зафиксируйте на изделии, включив электромагнит.

Завершите сверление, выключите электромагнит, очистите стружку и зажмите для следующего сверла.

Магнитная дрель очень гибкая, разместите ее на боку, вверх ногами или прямо, и вы готовы к работе. Существует возможность привязать магнитную дрель к работе, чтобы она не упала в случае выхода из строя магнитного основания. Это важно, если вы работаете на высоте. У вас есть возможность смазать сверло для резки.

В станке используются спиральные сверла диаметром до 12 мм и корончатые сверла для сверл диаметром более 12 мм.

Применение : Магнитный сверлильный станок можно использовать при строительных работах, работах на стройплощадке и тяжелых производственных работах. На самом деле, вы можете использовать магнитный сверлильный станок везде, где хотите сверлить металлы, обладающие магнитными свойствами.

10. Сверлильный станок с ЧПУ

Сверлильный станок с ЧПУ в своей простейшей форме будет иметь стол с перемещением по осям X и Y и сверлильную головку с перемещением вверх и вниз по оси Z. В качестве альтернативы движение по осям X, Y и Z может выполняться буровой головкой.

Движение по осям X, Y и Z можно запрограммировать и ввести в систему ЧПУ станка для сверления отверстий в нужном месте на заготовке.

Смена инструмента может быть ручной или может быть магазин инструментов и устройство смены инструмента.

Ваша дрель с ЧПУ может иметь более одной сверлильной головки. Кроме того, сверло с ЧПУ может иметь головку Mill-Cum-Drill.

Применение : Во многих отраслях вам нужны пластины с несколькими просверленными отверстиями с хорошей отделкой и точностью расположения, и CNC Drill лучше всего подходит для этого.

Аналогичным образом сверло с ЧПУ можно использовать для сверления отверстий на фланце большого диаметра.

Дрель с ЧПУ может выполнять простые операции фрезерования и сверления в одной установке.

Ручные дрели (сетевые и аккумуляторные)

Аккумуляторная дрель — наиболее часто используемый электроинструмент. Ручная дрель или просто дрель не подпадает под категорию сверлильных станков. Однако это будет неполным без упоминания о нем.
Много раз вам нужно просверлить отверстие на производстве, на строительных работах или просто забить гвоздь в стену вашей гостиной. Во всех этих случаях вы не можете перенести работу на сверлильный станок, поэтому вместо этого переместите ручную сверлильный станок в то место, где требуется сверление.

Ваш ручной сверлильный станок может иметь мощность сверления до 10 мм в низкоуглеродистой стали и поставляется с бесключевым патроном.

Ручной сверлильный станок может быть проводным ( необходимо подключить к источнику питания ) или беспроводным ( работает с перезаряжаемой литиевой батареей ).

За исключением источника питания (аккумулятор или сеть), сетевая или беспроводная дрель-шуруповерт работают одинаково.

Просверлить прямое отверстие аккумуляторной дрелью не всегда просто. Вам понадобится пара устойчивых рук и умение хорошо работать с ручной дрелью.

Использование : Вы можете взять свою ручную дрель везде, где необходимо сверлить, а именно. дома, на площадке, или просверлить дырку на сфабрикованном изделии, или отремонтировать автомобиль.

Безопасность сверлильного станка

Каковы правила безопасности для сверлильного станка?

Каждая машина, маленькая или большая, нуждается в безопасной эксплуатации, и ваш сверлильный станок не является исключением. Ниже приведены правила безопасности, которые необходимо соблюдать при работе на сверлильном станке.

• Не носите свободную одежду. Лучше всего носить рубашки с короткими рукавами, правильно заправленными ремнем. Носить обувь.
• Прежде чем выполнять какие-либо настройки, дождитесь остановки машины.
• Перед началом сверления уберите все незакрепленные инструменты со стола для сверления и выньте ключи патрона или гаечный ключ.
• Всегда используйте щетку для удаления стружки.
• Наденьте защитные очки, чтобы защитить глаза от летящих стружек.
• Установите защитный кожух перед началом сверления.
