Сварочный аппарат ВД-306: конструкция и технические характеристики
Сварка металлических изделий широко применяется как в промышленности, так и в бытовых условиях. Для сваривания металлических деталей применяются специализированные аппараты. Одним из них является сварочный аппарат ВД 306, технические характеристики которого представлены ниже.
Содержание
- Применение устройства
- Конструкция агрегата ВД 306
- Характеристики сварочного аппарата
- Подготовка к использованию и сварка
- Техника безопасности
Применение устройства
Сварочный аппарат вд 306 предназначен для сваривания металлических заготовок из среднеуглеродистых и малоуглеродистых сталей. При помощи него можно осуществлять ручную электродуговую сварку постоянным током. Есть возможность производить резку и наплавку металла.

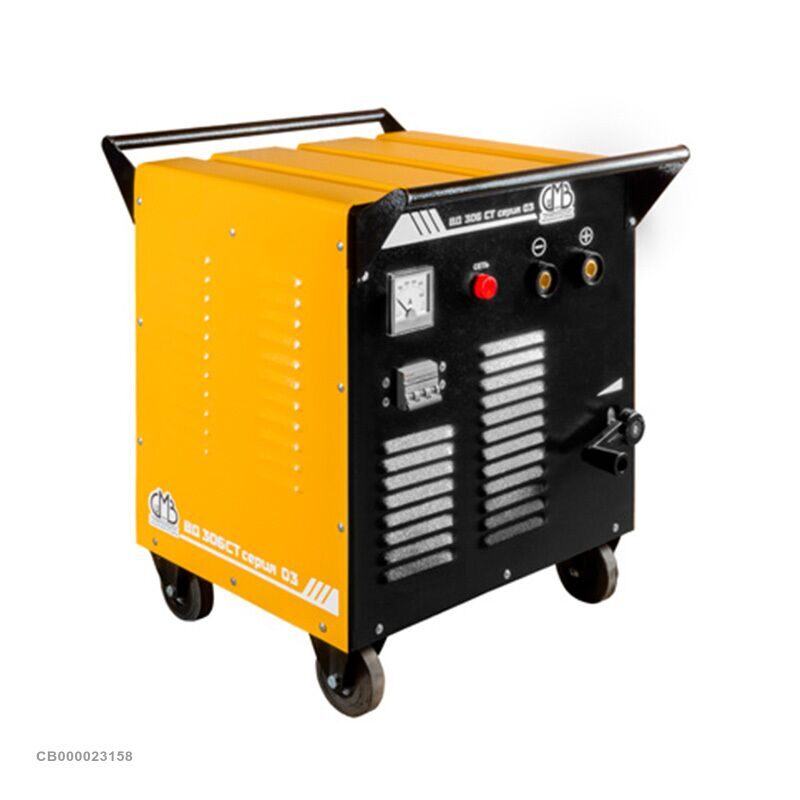

Сварочный выпрямитель ВД-306
Выпрямитель ВД 306 используется на станциях по ремонту автомобильной техники, небольших мастерских, стройплощадках, в бытовых условиях и т.
д. Отличительной особенностью этой модели является возможность создания качественного шва при нестабильном напряжении сети питания.
ВД 306 можно использовать при температуре окружающей среды от -40 до +40 градусов. Максимальный показатель влажности воздуха, при которой можно безопасно пользоваться сварочным аппаратом, составляет 80%. Прибором можно пользоваться как в закрытых помещениях, которые имеют естественную вентиляцию, так и на открытом воздухе. Производитель не рекомендует использовать прибор в помещениях с повышенным содержанием пыли, а также в среде агрессивных газов.
Конструкция агрегата ВД 306
Сварочный выпрямитель вд 306 подключается к трехфазной сети питания напряжением 380 вольт. Устройство имеет один диапазон регулировки рабочих настроек. Силовой трансформатор имеет подвижные обмотки. Это позволяет регулировать рабочие параметры путем перемещения магнитного шунта.
Модель выполнена в металлическом корпусе. Это защищает ее детали от повреждений при попадании искр и предотвращает поражение оператора электрическим током.
Для удобного передвижения выпрямитель оборудован колесами. Для удобства выполнения процесса на передней панели корпуса установлен индикатор сети питания.
Выпрямитель для сварки вд 306 состоит из следующих элементов:
Сварочный аппарат ВД-306 — устройство
- Металлический корпус.
- Магнитный шунт.
- Вентилятор охлаждения.
- Амперметр.
- Блок выпрямителей.
- Силовой трансформатор.
- Разъемы для подключения сварочных кабелей.
- Выключатель.
- Шнур питания для подключения к сети 380 вольт.
Питание изделия осуществляется переменным током. Блок выпрямителей позволяет преобразовать переменный ток в постоянный. Это дает возможность получить электродуговую сварку постоянного тока.
В процессе использования внутренние детали устройства нагреваются. Во избежание перегрева и выхода из строя комплектующих, ВД 306 оборудован электрическим вентилятором. Он осуществляет принудительное охлаждение деталей.
Во избежание поражения оператора электричеством, на корпусе изделия установлен зажим для подключения заземления.
Зажим крепится на корпус прибора при помощи болта.
Внутреннее устройство аппарата ВД-306
Характеристики сварочного аппарата
Выпрямитель имеет следующие технические характеристики:
Сварочный аппарат ВД-306 — технические характеристики
- Номинальный сварочный ток при работе – 315 ампер.
- Сеть питания – трехфазная.
- Напряжение сети питания – 380 вольт.
- Частота – 50 Гц.
- Сила первичного тока – 36 ампер.
- Напряжение при работе – 32 вольта.
- Холостой ход – 69 – 70 вольт.
- Диапазон напряжения при работе – от 22 до 32 вольт.
- Диапазон регулировки – от 45 до 315 ампер.
Продолжительность включения выпрямителя при работе составляет 60%. Полная масса установки составляет 104 килограмма. Аппарат имеет следующие габариты – 560х510х660 миллиметров (длина, ширина, высота).
Подготовка к использованию и сварка
Перед тем, как приступить к сварке металла, необходимо подготовить устройство к работе. Для этого следует выполнить ряд действий, таких как:
Передняя панель сварочного выпрямителя ВД-306
- Удалить частицы пыли с корпуса и токоведущих частей. Можно сделать это сжатым воздухом;
- Подключить кабели в соответствующие разъемы;
- Подсоединить кабель заземления;
- Включить сетевой шнур в трехфазную сеть.
После включения установки необходимо определить вращается ли вентилятор принудительного охлаждения. При отсутствии вращения необходимо выключить устройство.
Непосредственно, перед началом сварки следует выполнить настройку выпрямителя ВД 306. Сила тока регулируется управляющей рукояткой. Настраивать установку следует, исходя из толщины металлических заготовок, и диаметра сварочных стержней. Во время рабочего процесса силу тока можно контролировать, благодаря встроенному амперметру.
ВНИМАНИЕ: Во избежание перегрева и повреждения деталей аппарата, следует периодически отключать установку.
Техника безопасности
Выпрямитель для сварки является устройством, работающим от трехфазной сети питания. В связи с этим, в процессе сварки необходимо соблюдать некоторые меры предосторожности:
Характеристика выпрямителя ВД-306
- Перед началом процесса нужно изучить правила по выполнению сварочных работ и инструкцию по эксплуатации от производителя.
- Запрещается использовать установку в металлических резервуарах. Железные стенки могут привести к поражению электричеством.
- Не допускается включение в сеть прибора с отсутствующим защитным кожухом или поврежденной изоляцией на сварочных кабелях.
- При проведении процесса нужно пользоваться средствами индивидуальной защиты: перчатки, очки и т. д.
- Для защиты глаз оператора от излучения сварочной дуги применяется специализированная маска.
- Не допускается контакт изоляции проводов и внутренних комплектующих с агрессивными жидкостями.
- Запрещено перемещать прибор и касаться токоведущих частей, если он включен в сеть.
При замене электрода устройство нужно отключить.
При замене электрода устройство нужно отключить.Из вышеперечисленного следует, что данная модель является аппаратом для ручной электродуговой сварки. Им можно сваривать металлические детали из среднеуглеродистых и малоуглеродистых сталей. Изделие соответствует требованиям безопасности, и оборудовано специализированным зажимом для подключения заземления.
Техника безопасности на рабочем месте сварщика
Видео по теме: Ремонт сварочного аппарата ВД 306
Выпрямитель сварочный ВД-306 И
Обратная связь
Ваше имя или название организации: *
Ваш E-mail или телефон: *
Комментарий:
Вход
Мой кабинет
Логин
Пароль
Забыли пароль?
Регистрация
Категории
Поиск
Название
Артикул
Выберите категорию
Все
Электросварка — Сварочные аппараты инверторные
» Аппараты Ручной Дуговой сварки = МMA
»» Аппараты MMA для дачи или гаража
»»» VARTEG
»»» Корунд
»»» KVAZARRUS
» Аппараты MIG/MAG = Полуавтоматическая сварка
»» Многофункциональные MIG аппараты
» Аппараты Аргонодуговой сварки = TIG
»» Многофункциональные TIG аппараты
Газосварка и Резка металлов
» Резаки Газовые
» Горелки Газовые
» Горелки, кислород-горючий газ
» Горелки Газовоздушные, Кровельные
» Принадлежности для Газовой сварки
Воздушно плазменная резка металлов — CUT
» Аппараты воздушно-плазменной резки — CUT
»» Foxweld PLASMA
»» VARTEG PLASMA
»» UNO PLASMA
» Плазмотроны CUT
» Расходные части к Плазматронам
»» к Плазмотрону Р-80 насадка
»» Плазмотроны CB-50 и части
»» Плазмотроны S-45 и части
»» Плазмотроны PT-31 и части
»» Плазмотроны А151 и части
»» Плазмотроны A101-141 и части
Трансформаторы и выпрямители
» Сварочные трансформаторы
» Сварочные выпрямители
Контактная сварка
Сварочные расходные материалы и комплектующие
» ММА сварка: Расходные материалы и Коплектующие
»» Электроды
»» Электрододержатели
»» Соединители (кабельные вилки, розетки)
» TIG сварка: Комплектующие и Расходные матероиалы
»» Аргонодуговые горелки и части к ним
»»» Горелки TIG в сборе
»»» Цанги, держатели
»»» Сопла керамические
»» Сварочные горелки TIG
»» Вольфрамовые электроды
» MIG/MAG сварка: Расходные материалы, Комплектующие
»» Сварочные горелки MIG/MAG
»»» Горелки MIG 15 и части
»»» Горелки MIG 24 и части
»»» Горелки MIG 25 и части
»»» Горелки MIG 36 и части
»»» Горелки MIG 40 и части
»»» Горелки MIG 500 и части
»» Комплекты кабелей MIG/MAG сварка
»» Проволока для MIG/MAG Сварки
» Редукторы, Регуляторы расхода газа
»» Регуляторы расхода газа
»» Редукторы
» Клеммы заземления
Средства защиты Одежда электро и газосварщика
» Сварочные маски
»» Светофильтры для сварочных масок
»» Защитные стекла для сварочных масок
»» Комплектующие к маскам
» Перчатки и краги сварщика
» Спец одежда: Костюмы, Фартуки и обувь
Дополнительное оборудование и Аксессуары для сварки
» Аксессуары для сварки
» Магнитные приспособления
» Кабели, комплекты кабелей
» КРУГИ — Зачистные, отрезные, лепестковые.
Генераторы и компрессоры
» Компрессоры
»» Безмасляные компрессоры
»» Масляные коаксиальные компрессоры
»» Масляные ременные компрессоры
А ТУТ ТОВАРЫ ПО АКЦИИ !
Садово-дачная техника и оборудование
» Дачный вспомогательный инструмент
» STIHL
» Бензопилы
» Бензиновые триммеры
» Насосное оборудование
»» Дренажные насосы
»» Мотопомпы
» Тепловое оборудование
»» Обогреватели электрические
»» Обогреватели газовые
» Зарядные устройства
»» Зарядные устройства 6-12 В
»» Пуско-зарядные устройства
»» Зарядные устройства 12-24В
Товары для дачи и сада, Инструменты
» Электрика
» Сантехника
» Ручной инструмент
» Электро и Бензо инструмент
» Хозтовары и бытовая химия
» Удобрения и Семена
Дополнительно к комплектации
ВсеОбычная комплектация+ Горелка TIG 26 c быстросъемником
Новинка
Вседанет
Спецпредложение
Вседанет
Результатов на странице
5203550658095
Корзина
Ваша корзина пуста
Главная КАТАЛОГ Все для сварки Сварочные выпрямители Выпрямитель сварочный ВД-306 И
Сварочный аппарат ВД-306 И выполнен по инверторной технологии, является альтернативой для традиционных ВД-306, но отличается малым весом и компактной конструкцией. Сварочный процесс: Свариваемые материалы: Особенности: своим параметрам хорошо известную «Дугу-318» и вполне заменяющий традиционный цеховой ВД весом 120-140 кг Технические характеристики:
Комплект поставки: Производитель: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
технические характеристики и конструктивные особенности и преимущества трансформатора-выпрямителя – Виды сварочных аппаратов на Svarka.
guru
Протяжка трубопроводов и создание строительных конструкций требует оборудования, способного работать при широком диапазоне температур и с нестабильным напряжением. К таким агрегатам относится сварочный выпрямитель ВД 306 и его модифицированные модели.
Устройство отличается выносливостью и прочностью. Специалисты отнесли выпрямитель в группу «неубиваемой» техники. На его базе создан инвертор, имеющий положительные качества обоих устройств.
Содержание
- 1 Сфера применения
- 2 Технические характеристики
- 3 Конструктивные особенности и принцип работы
- 3.1 Комплект поставки
- 3.2 Разновидности
- 3.3 Недопустимые условия эксплуатации
- 3.4 Для модификаций
- 3.5 Режимы настройки и схема
- 4 Модельный ряд
- 5 Подготовка устройства: правила использования
- 6 Безопасность работы
- 7 Компании – производители
Сфера применения
Сварочный аппарат ВД применяется как источник тока для зажигания и поддержания дуги для процесса сварки, наплавления и строжки стали.
Его используют при прокладке трубопроводов, металлоконструкций из сталей:
- низкоуглеродистых;
- конструкционных;
- коррозионностойких.
Ванна защищена углеводородом. На агрегатах серии ВД-306 совершается сварка электродами различных марок, включая неплавящиеся под аргоном.
Технические характеристики
Агрегат спроектирован для сварки в режимах ММА и ТИГ. У сварочного трансформатора ВД 306 технические характеристикии положительные качества следующие:
- работает от 3 фазного тока и генератора;
- плавная регулировка настроек;
- работа в диапазоне температур от – 40⁰ до + 60⁰;
- не чувствителен к перепаду и снижению напряжения;
- уровень стабилизации высокий;
- легкий розжиг.
[stextbox id=’info’]Большинства моделей данной серии имеют режим работы 60%. Они одинаково хорошо работают на оборудованных постах и в полевых условиях вдали от линий электропередач.[/stextbox]
Конструктивные особенности и принцип работы
Выпрямитель ВД-360 относительно небольшой по весу и габаритам.
Для легкости перемещения многие модели имеют колеса. Заземление встроенное. Трехфазный понижающий трансформатор обеспечивает падающую внешнюю характеристику. Нестабильное напряжение не отражается на значении тока на выходе.
Выпрямитель состоит из узлов и деталей:
- корпус;
- панель управления;
- обмотка;
- выпрямитель;
- стабилизатор;
- предохранители;
- вентилятор.
Система охлаждения принудительная, вентилятор включается автоматически вместе с оборудованием. На корпусе аппарата размещены:
- кнопочный выключатель;
- панель управления с цифровой индикацией и ручками настроек;
- амперметр;
- сетевой разъем;
- разъемы сварочных кабелей;
- сигнальная лампа;
- болт заземления.
Вращающиеся рукоятки позволяют плавно регулировать силу тока и остальные параметры. В случае перегрева происходит автоматическое отключение выпрямителя.
Комплект поставки
Сварочный выпрямитель серии ВД поставляется в комплекте:
- преобразователь тока;
- паспорт;
- кабеля питания.
Новый аппарат упаковывается в картонные коробки. На них указана модель и техническая характеристика выпрямителя. Дополнительно могут входить держатели для покрытых электродов и неплавящихся.
Разновидности
Сварочники серии ВД-306 представлены вариантами модификаций: СТ, Б, Ш, М1 и специального исполнения для определенного климата, например УЗ.
Сравнительные характеристики сварочного аппарата ВД 306 в разных конструктивных изменениях .
| Параметры | ВД-306Б | ВД-306М УЗ | ВД-306 УЗ |
| Габариты, мм | 690×360×640 | 1 040×360×315 | 660×565×510 |
| Масса, кг | 87 | 65 | 104 |
| Ток номинальный, А | 300 | 315 | 315 |
| Режим работы, % | 25 | 55 | 65 |
| Пределы регулирования тока, А | от 25 | от 30 | от 30 |
| Ток холостого хода, А | 70 | 75 | 80 |
Все указанные в таблице выпрямители имеют одинаковые показатели:
- 3 фазы;
- промышленное напряжение 380 В;
- рабочее – 32 В;
- плавная регулировка.
Цифровой дисплей и бесступенчатое регулирование позволяют точно настроить оборудование на требуемый режим.
Недопустимые условия эксплуатации
Учитывая конструкцию устройства, сварочный трансформатор ВД 306 запрещается эксплуатировать в помещениях, где атмосфера содержит:
- пыль;
- пары едких веществ;
- пожароопасную атмосферу;
- вещества, разрушающие изоляционные материалы.
[stextbox id=’alert’]Важно! Работа во вредных для аппарата условиях приводит к разрушению оборудования и подвергает опасности здоровье сварщика.[/stextbox]
Для модификаций
Модель ВД-306 является передвижным цельнокорпусным сварочным аппаратом и состоит:
- трансформатор;
- выпрямитель;
- магнитный шунт;
- система аварийного отключения;
- вентилятор;
- кожух.
Выпрямитель ВД-306 питает электрическую дугу, работает с постоянным током на выходе. Производит наплавку и сварку.
Подключается к промышленному току 380В.
Параметры работы ВД-306:
- ток 315 А;
- режим 60%;
- напряжение от 32 В;
- пределы сварочного тока 30 – 315 А;
- регулировка плавная.
Выпрямитель упаковывается вместе с кабелем 3 м и паспортом в обычном варианте и с климатической защитой УЗ. Степень защиты IP22. Зажим заземления расположен на основании корпуса.
Наличие в конструкции выпрямителя сварочного дросселя позволяет сваривать высоколегированные стали неплавящимся электродом в среде аргона с использованием присадочной проволоки и без нее.
Режимы настройки и схема
Размыкание и смыкание магнитного шунта меняет индуктивное рассеивание. Смещение производится вращением рукоятки на верней части корпуса. Выставляется требуемое для работы значение тока в зависимости от используемых электродов и марки свариваемого металла.
Ток подается на первичную обмотку, затем дроссель образует насыщенное электромагнитное поле.
Оно создает ток возбуждения, который стабилизируется и через выпрямитель попадает на держатель, образует дугу.
Используются и другая схема выпрямления, с помощью диодов или тиристоров в сварочных аппаратах с плавной регулировкой
Модельный ряд
Маркировка ВД-306 означает выпрямитель дуговой, 30 А номинальный ток, 6 вариант модели. Агрегат уже несколько десятилетий эксплуатируется в различных условиях, где другие сварочные аппараты не выдерживают и быстро ломаются. Поэтому на его базе созданы модернизированные устройства. Серия ВД-306 имеет множество модификаций. Наиболее популярные у сварщиков модели:
- ВД-306Д для крупного производства и работе в полевых условиях;
- выпрямитель ВД-306Ш работает от сети 380Вт и потребительской 220Вт;
- усовершенствованный ВД-306М1 позволяет варить дополнительно переменкой;
- ВД-306И модернизированный современный инверторный аппарат на базе выпрямителя.
Кроме этого имеются модели, выполненные в различных климатических исполнениях, для работы в условиях севера, тропиков.
Подготовка устройства: правила использования
Перед началом работы следует осмотреть целостность корпуса, изоляции кабелей и шлангов. Проверить все контакты, клеммы, зажимы. После этого следует подключить заземление корпуса и включить аппарат.
Перед началом работы следует установить настройки и сделать пробный шов. после этого можно начинать работать.
[stextbox id=’info’]Сварщик 5 разряда ЦМК завода Крупногабаритных металлоконструкций Богданов С. Д.: «Пыль садится на обмотки и микросхемы оборудования и приводит к перегреву и нарушению работы. При наличии на участке компрессора, выпрямитель перед работой следует продуть струей сжатого воздуха через прорези воздухозаборника. Если работы проводятся на отрытом воздухе при нормальной запыленности, делать очистку надо раз в неделю. Сварка в условиях промышленного предприятия с большим количеством постов требует ежедневного ухода за аппаратом. После этого можно приступать к проверке соединений и клемм. Если компрессора нет, пыль удаляется мягкой щеткой».
[/stextbox]
Безопасность работы
Требования техники безопасности гласят:
- Место под сварку должно быть оборудовано противопожарным щитом;
- нельзя включать оборудование без заземления;
- при повреждении кабеля его следует заменить;
- все контакты должны быть закручены;
- деталь укладывается на специальный стеллаж или плиту и закрепляется.
Сварщик обязан работать в специальном костюме из негорючего материала, ботинках из кожи перчатках и маске. Для сохранения оборудования обязательно надо выдерживать режим работы и давать аппарату остывать.
Компании – производители
В РФ несколько предприятий производят выпрямители ВД-306. Среди них:
- ООО «РВС-Техно М» — Москва;
- ООО «ТДАвтоматика» Смоленск;
- АО НТС Санкт-Петербург.
В специализированных магазинах можно приобрести продукцию и других производителей. Выпрямители отличаются исполнением корпуса и некоторыми характеристиками.
На протяжении длительного времени выпрямители ВД-306 доказали, что простое устройство может стать гарантией качественной сварки. Оборудование работает надежно в разных условиях.
Выпрямители универсальные : Мультисистема сварочная ВД-306 ДК (МИГ/МАГ, ТИГ, ММА)
• Для сварки углеродистых, легированных и коррозионностойких сталей электродами с основным и целлюлозным покрытием на постоянном токе (режим ММА-DC)
• Для сварки неплавящимся электродом в среде аргона на постоянном токе (режим ТИГ-DC) всех металлов и сплавов, за исключением алюминия и его сплавов при комплектации выпрямителей блоком управления сварочным процессом БУСП-ТИГ или БУ-ТИГ
• Для полуавтоматической сварки в среде защитных газов на постоянном токе (режим МИГ/МАГ-DC) при комплектации выпрямителей подающим механизмом.
Рекомендуется ВНИИГАЗ и «Всероссийским научно-исследовательским институтом по строительству и эксплуатации трубопроводов, объектов ТЭК» (г.
Москва) для строительства нефтегазотрубопроводов, а так же для комплектации передвижных ремонтных станций.
Универсальный сварочный выпрямитель ВД-306 ДК специально разработан для сварки стыков труб в трассовых условиях, а так же для использования в качестве источников сварочных головок орбитальной автоматической сварки в среде защитных газов и самозащитными порошковыми проволоками. В настоящее время есть заключения к технологическим процессам сварки труб, в которые введены в ведомственные руководства «Газпрома» (Россия) по производству сварочных работ на источниках ВД-306ДК при строительстве и ремонте нефтегазотрубопроводов.
Выпрямитель ВД-306 ДК может использоваться в тяжелых условиях эксплуатации на строительстве магистральных трубопроводов, на предприятиях судостроительной, машиностроительной и других отраслях промышленности стационарно или в составе передвижных сварочных агрегатов.
На сегодняшний день источники ВД-306ДК прошли апробацию и успешно эксплуатируются на строительных объектах «Газпром», «Транснефть» и на верфях Северодвинского судостроительного завода «Звездочка» (Россия).
Преимущества:
-работают при температурах от -40 °С до +50 °С;
-плавная регулировка сварочного тока;
-тиристорное регулирование сварочного тока;
-универсальные, так как имеют три вида вольтамперных характеристик:
крутопадающая для режима ММА,
жесткая для режима МИГ/МАГ,
-штыковая для режима ТИГ;
-сварка с низким разбрызгиванием;
-оснащены тепловой защитой от перегрузки;
-возможность дистанционного регулирования сварочного тока с помощью пульта;
-точная установка и высокая стабильность сварочного тока, при колебаниях питающей сети и изменениях температуры;
-высокое качество формирования сварочного шва;
-высокая стабильность горения дуги;
-быстроразъемные, безопасные токовые разъемы;
-сниженные габаритные размеры и масса;
-надежность работы и простота обслуживания.
Технические характеристики.
Наименование параметра Значение
MMA-DC ТИГ- DC МИГ/МАГ-DC
Напряжение питающей сети, В (f=50, Гц) 3х380
Номинальный сварочный ток, А (при ПВ, %) 315 (45%)
Пределы регулирования сварочного тока, А 40-350 12-350 50-350
Номинальное рабочее напряжение, В 33 23 30
Пределы регулирования рабочего напряжения, В 22-34 11-24 17-32
Напряжение холостого хода, В, не более 85
Диаметр электрода, электродной проволоки, мм 2 — 6 0,8 — 6 1,2-1,6
Потребляемая мощность при номинальном токе, кВа, не более 17
Масса, кг, не более 126
Габариты, мм, не более 630×390х600
Купить выпрямитель сварочный ВД-306ДК Вы можете в сети магазинов «ЗВАРЮВАННЯ».
Сварочный выпрямитель ВД-306 ДК купить в г. Кривой Рог Вы можете в сети магазинов «ЗВАРЮВАННЯ»:
• магазин ЗВАРЮВАННЯ — ул. 22-го партсъезда, д. 55, р-он ГосЦирка;
Тел.: (067) 379-07-77, (067) 569-35-66, (099) 047-64-46, (093) 610-90-26. Низкие цены. Гарантия от ведущих производителей. Доставка во все регионы Украины.
Покупка у официального дилера – гарантированный способ получить высокое качество и конкурентоспособные цены на сварочное оборудование, а также качественное гарантийное и послегарантийное обслуживание.
Ваше имя:
Ваш відкуг:
Примітка: HTML разметка не поддерживается! Используйте обычный текст.
Оцінка: Погано
Хорошо
Введіть код, вказаний на зображенні:
Продовжити
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ярославль,
gif»>
Выпускается в использовании с приборами и без них.
список | ОАО Азнакаевский завод Нефтемаш
Скачать прайс на рулевые рубки в архиве
Скачать прайс на автомобиль с гусеничным краном-манипулятором в архиве
Специальные транспортные средства
Цены все еще корректируются. Мы приносим свои извинения за доставленные неудобства.
| Имя | Цена приспособления для крепления с учетом установки шасси в комплекте с краном-манипулятором (тыс. руб.) | Установка колесной базы | Конфигурация | |||||
|---|---|---|---|---|---|---|---|---|
| Оборудование | IM20 | IM50 | IM77 | IM95 | IM150, IF-300 | |||
| 1. | АОЭ Блок сервисного обслуживания электрооборудования, электрогенератор 30 кВт, выпрямительно-сварочный комплект | КамАЗ-43114 УРАЛ 4320 | Специальный кузов грузовика с отопителем, рундуком с ящиком для инструментов, режущим и сварочным оборудованием. Дополнительное измерительное оборудование. | |||||
| 2. | Комплект АРОК для обслуживания насосного агрегата, электрогенератор 30 кВт, комплект сварочный выпрямительный. | КамАЗ-43114 УРАЛ 4320 | Идти с оборудованием AOE: 3 бака рукавной маслораздаточной системы, масленка, краскораспылитель с гибкой трубкой. | |||||
| 3. | АНРВ-1УС (А) установка наземного обслуживания трубопровода, электрогенератор 30 кВт, выпрямительно-сварочный комплект. | КамАЗ-43114 УРАЛ 4320 УРАЛ 5557 | Идут с оборудованием AOE: сверлильно-шлифовальные агрегаты, насос или бензонасос. | |||||
| 4. | Трубопровод АНРВ(М) надземные ремонтные узлы, сварочный агрегат АДД-4006 и вспомогательный генератор 220 В | КамАЗ-431181017 УРАЛ 4320-1912 | Идти с оборудованием AOE: бурильно-шлифовальный агрегат, насос или бензонасос. | |||||
| 5. | Самозагрузчик полевой ПС-1,6 | * | КамАЗ-43114 УРАЛ 4320 | Агрегат для перевозки штанговых насосов. Специальный кузов грузовика с ложементами. | ||||
| 6. | ГПА Автомобиль двойного назначения для перевозки группы рабочих и различных грузов. | КамАЗ, УРАЛ | Цена кузова без крана-манипулятора | |||||
| 7. | 2 Блок обслуживания подъемного оборудования АОП, электрогенератор-30 кВт, выпрямительно-сварочный комплект. | КамАЗ-43118-1999 УРАЛ4320-1912 | Спецкузов с отопителем, 5 баков с насосами НШ 2-40, раздаточные шланги и пистолеты. Буровой агрегат, наждачно-шлифовальный агрегат, маслонасосная станция аварийного сброса мачты, режущий агрегат, жиронасос. | |||||
| 8. | КамАЗ-43114, УРАЛ-4320 | без токарного инструмента | ||||||
| 9. | Автомастерская по ремонту грузовых автомобилей ПАРМ 4784 | КамАЗ-43114, УРАЛ-4320 | с токарным инструментом | |||||
| 10 | Транспортная единица опор и опор АПШ | КамАЗ-43118 УРАЛ-44202 | Полуприцеп НЕФАЗ 9334 | |||||
| ИМ20 | IM50 | IM95 LV 185 | ||||||
| 11. | Ремонтная машина ПРМ, электрогенератор 30 кВт, выпрямительно-сварочный комплект, токарный станок с тележкой | кран-манипулятор LV 185 кран-манипулятор IM95 2060 | КамАЗ 43118-1098 | Токарный инструмент, наждачно-шлифовальный блок, сверлильный блок, зарядное устройство, набор слесарных инструментов, набор режущих инструментов, съемник. | ||||
| 12. | Ремонтная установка КОБРА, для ремонта и обслуживания городских систем теплоснабжения, водоснабжения и канализации | ГАЗ331063 (пятиместный Валдай) | Сварочный агрегат OSA с вспомогательным генератором 220 В | |||||
| 13. | Ремонтная установка КОБРА, для ремонта и обслуживания городских систем теплоснабжения, водоснабжения и канализации | ГАЗ331063 (пятиместный Валдай) | Электростанция дизельная 16 кВт со сварочным выпрямителем ВД-309 | |||||
| 14. | Агрегат обслуживания магистральных трубопроводов АРМТ (спецвагон двухотсечной с отопителем). | УРАЛ-4320-1912 КамАЗ-43118-1049 | Блок питания АД-60 с двумя выпрямителями ВД-306ДК. Комплект газового и сварочного оборудования. | |||||
| 15. | Агрегат обслуживания магистральных трубопроводов АРМТ (спецвагон двухотсечной с отопителем). | УРАЛ-4320-1912 КамАЗ-43118-1049 | АД-100 с пятью выпрямителями ВД-306ДК. Комплект газового и сварочного оборудования. | |||||
| 16. | Кузов спецавтомобиля АРС с отопителем, Блок питания АД-100 с пятью выпрямителями ВД-306ДК | УРАЛ-43203 (/) КамАЗ-43114 | Комплект сварочного оборудования, катушки с проволокой, сушильная печь для сварки прутков | |||||
| 17. | Блок обслуживания и снабжения РТК-100 (для объектов ЖКХ) | ГАЗ-3307, ГАЗ-3308 | Сварочный агрегат OSA с вспомогательным генератором 220 В | |||||
| 18. | Блок обслуживания и снабжения РТК-100 (для объектов ЖКХ) | ГАЗ-3307, ГАЗ-3308 | Электростанция дизельная ЭСДЗ-25 с выпрямителем ВД-309 | |||||
| 19. | Кузов СВП-6 | ГАЗ. | руб. включая нагреватель и монтаж | |||||
| 20. | Кузов СВП-6 | УРАЛ, КамАЗ | руб. включая нагреватель и монтаж | |||||
| 21. | Грузовая платформа (Европлатформы) | КамАЗ, УРАЛ | Алюминиевые борта | |||||
| Цены на шасси согласно прайс-листу ТФК КАМАЗ, УралАвто, ГАЗ. Цены на навесное оборудование указаны с учетом НДС. Стоимость установки и установки автовышки на кран-манипулятор ИМ 50 руб. | ||||||||
Мобильные установки
| Наименование | Наименование | Цена с НДС (руб.) | |
|---|---|---|---|
| 1 | Мобильная установка на базе шасси с сушильными боксами для размещения группы рабочих (на 8 человек) | Трасса 6 ВБС | 842 402 |
| 2 | Мобильная установка на базе шасси с сушильными ящиками для размещения группы рабочих (6 человек) | Трасса 6 ВБС-3 | 841 104 |
| 3 | Установка передвижная на шасси для сушки спецодежды 20 человек | Трасса 8 СШ 20 б | 911 196 |
| 4 | Мобильная установка на базе шасси с инструментальным помещением для сушки спецодежды 12 человек | Трасса 7 СШИ 12 | 857 978 |
| 5 | Передвижная установка на базе шасси с инструментальным помещением для сушки спецодежды 8 человек | Трасса 7 СШИ 8 | 880 280 |
| 6 | Мобильная установка инженера на базе шасси | Трасса 8 МС б | 926 300 |
| 7 | Цех КИПиА на базе шасси | Трасса 6 ИНМ | 860 220 |
| 8 | Общежитие на базе шасси на 4 человека с инженерным помещением | Трасса 6 ОБ 4 М | 826 000 |
| 9 | Передвижное общежитие на базе шасси на 8 человек | Трасса 8 ОБ 8 | 826 300 |
| 10 | Общежитие на базе шасси на 8 человек | Трасса 8 ОБ 8б | 925 120 |
| 11 | Общежитие на базе шасси на 8 человек (люкс с душевой) | Трасса 9 ОБ 8 к | 1 062 000 |
| 12 | Общежитие на базе шасси на 5 человек с сушильными ящиками | Трасса 8 СШ ОБ 5 | 934 560 |
| 13 | Мобильная установка на шасси-столовая на 8 человек с кухней и спальным местом для повара | Трасса 8 СТК 8 (2) | 1 044 300 |
| 14 | Мобильная установка на шасси столовая на 10 персон с кухней | Трасса 8 СТК 10 | 997 100 |
| 15 | Мобильная установка на базе шасси с душевыми кабинами на 5 человек | Трасса 8 D 5 | 1 067 900 |
| 16 | Передвижная баня на шасси с комнатой отдыха | Сауна Трасса 8 | 1 115 100 |
| 17 | Мобильная установка на базе шасси Кабинет стоматолога | Трасса 8 Кабинет стоматолога | 1 475 000 |
| Имеем возможность изготовления корпусов на салазках и каркасе. В варианте на салазках цена снижена на 100 000 руб, на раме (стационарной) 200 000 руб. | |||
Автомобиль с АВТОМОБИЛЬНЫМ КРАНОМ-ПОГРУЗЧИКОМ
| Грузоподъемность АВТОМОБИЛЬНОГО КРАНА | Модель АВТОМОБИЛЬНОГО КРАНА | АВТОМОБИЛЬНОГО КРАНА | Грузовой момент АВТОМОБИЛЬНЫЙ КРАН-ПОЛОЖИТЕЛЬ1, АВТОМОБИЛЬНЫЙ КРАН1, 9001 метр0011 | При мин. вылете | При макс. вылете | Цена АВТОМОБИЛЬНЫЙ КРАН+Установка+Бок руб. Включая НДС |
|---|---|---|---|---|---|---|
| до 3 тонн | PALFINGER (Австрия) | -4501 | 4,1 | 1,4 2830 кг | 5,1 780 кг | 880 000,00 |
| -4501 | 4,1 | 1,4 2730 кг | 7,2 520 кг | 940 000,00 | ||
| ФАССИ (Италия) | Fassi-40B.22 | 3,9 | 4,0 995 кг | 6,3 590 кг | 695 000,00 | |
| Fassi-50B. 22 | 4,6 | 2,0 2220 кг | 6,3 680 кг | 695 000,00 | ||
| Fassi-65B.22 | 6,55 | 2,0 2785 кг | 7,1 853 кг | 905 000,00 | ||
| HIAB (Швеция) | HIAB 033T-3 | 3,2 | 1,5 2310 кг | 4,8 670 кг | 630 000,00 | |
| HIAB 055B-2 CLX | 4,6 | 2,7 1820 кг | 7,2 640 кг | 885 000,00 | ||
| HIAB 077B-2 CLX | 6,5 | 1,5 2520 кг | 7,2 920 кг | 862 000,00 | ||
| ИНМАН (Россия) | ИМ20 | 1,83 | 1,85 990 кг | 3,57 505 кг | 525 000,00 | |
| IM25 | 2,5 | 2,5 990 кг | 6,7 350 кг | 605 000,00 | ||
| IM50 | 4,4 | 2,0 2000 кг | 6,0 740 кг | 780 000,00 | ||
| IM55 | 5,12 | 1,8 2815 кг | 6,78 730 кг | 790 000,00 | ||
| IM77 | 7,5 | 2,5 3000 кг | 6,8 1100 кг | 835 000,00 | ||
| 35 тонн | PALFINGER (Австрия) | -6500 | 5,8 | 1,7 3300 кг | 5,7 1030 кг | 930 000,00 |
| -8500 | 7,6 | 2,3 3200 кг | 7,5 1000 кг | 1 065 000,00 | ||
| ФАССИ (Италия) | Fassi-80A. 22 | 7,7 | 2,0 3650 кг | 7,25 1010 кг | 990 000,00 | |
| Фасси-95А.22 | 8,8 | 2,0 4310 кг | 7,9 1085 | 1 105 000,00 | ||
| HIAB (Швеция) | Hiab 099B-2 DUO | 8,9 | 2,7 3250 кг | 7,6 1140 кг 0 | 1 | |
| Hiab 111B-2 DUO | 9,9 | 2,8 3550 кг | 7,7 1260 кг | 1 240 000,00 | ||
| Hiab 122B-2 DUO | 11,5 | 2,8 4000 кг | 8,2 1400 | 1 230 000,0 | ||
| Amco-Veba (Италия) | Amco-Veba 807N 2S | 7,18 | 2,0 3600 кг | 7,12 6 935 кг | 7,12 6 935 кг | |
| Amco-Veba 810 2S | 9,6 | 2,2 4100 кг | 7,74 1130 | 980 000,00 | ||
| Амко-Веба 812 2S | 11,9 | 2,5 4470 кг | 8,1 1360 кг | 1 070 000,00 | ||
| ИНМАН (Россия) | ИМ95 | 8,5 | 2,0 400 кг | 8,25 950 кг | 960 000,00 | |
| ИМ150-04 | 11,6 | 3,0 3870 кг | 12,4 770 кг | 1 360 000,00 | ||
| 56 тонн | PALFINGER (Австрия) | -10000 | 9,5 | 1,5 5580 кг | 8,0-1120 кг | 1 160 000,00 |
| -12000 | 11,6 | 1,8 6680 кг | 8,1 1360 кг | 1 250 000,00 | ||
| 15500 | 14,6 | 2,3 6100 кг | 8,0 1690 кг | 1 345 000,00 | ||
| ФАССИ (Италия) | Fassi-110A. 22 | 10,7 | 2,0 5280 кг | 7,9 1325 кг | 1 230 000,00 | |
| Fassi-150A.22 | 13,5 | 2,15 6160 кг | 8,0 1660 кг | 1 275 000,00 | ||
| HIAB (Швеция) | HIAB 144B-2 DUO | 13,7 | 2,3 6100 кг | 8,0 1660 кг | 1 285 000,00 | |
| HIAB 166B-2 DUO | 15,9 | 3,0 5300 кг | 8,1 1900 кг | 1 430 000,00 | ||
| Амко-Веба (Италия) | Amco-Veba 815 2S | 14,0 | 2,5 5300 кг | 8,1 1600 кг | 1 255 000,00 | |
| ИНМАН (Россия) | IM150 | 12,1 | 2,0 6050 кг | 8,4 1320 кг | 1 240 000,00 | |
| ИМ180-05 | 17,2 | 3,0 5730 кг | 14,6 870 кг | 1 615 000,00 | ||
| 610 тонн | PALFINGER (Австрия) | -18500 | 18,3 | 2,9 6100 кг | 8,0 2170 кг | 1 7300 000,00 |
| -23500 | 23,0 | 3,7 6100 кг | 8,0 2790 кг | 1 945 000,00 | ||
| ФАССИ (Италия) | Fassi-170A. 22 | 16,0 | 2,0 7850 кг | 8,05 1955 кг | 1 585 000,00 | |
| Fassi-190A.22 | 17,4 | 2,0 8500 кг | 8,05 2125 кг | 1 605 000,00 | ||
| Fassi-210A.22 | 18,8 | 2,0 9200 кг | 8,05 2315 кг | 1 650 000,00 | ||
| HIAB (Швеция) | HIAB 211EP-2 DUO | 19,0 | 2,4 7600 кг | 8,1 2300 кг | 1 980 000,00 | |
| HIAB 244EP-2 DUO | 21,8 | 2,5 8400 кг | 7,9 2760 кг | 2 195 000,00 | ||
| Амко-Веба (Италия) | Amco-Veba 820 2S | 19,6 | 2,15 8850 кг | 8,1 2300 кг | 1 735 000,00 | |
| ИНМАН (Россия) | IM180 | 17,9 | 2,0 8800 кг | 8,0 2200 кг | 1 435 000,00 | |
| IM240 | 21,9 | 3,0 7300 кг | 7,58 2900 кг | 1 735 000,00 | ||
| ИМ240-04 | 21,0 | 3,0 7000 кг | 11,7 1630 кг | 1 885 000,00 | ||
| ИФ-300+. | 24,0 | 3,0 8000 кг | 8,0 2800 кг | 1 885 000,00 |
| емкость грузовик Crane | Truck Loader Crane с лебедкой UNIC (Япония) | At Min Radius | Установка Max | Цена | |
|---|---|---|---|---|---|
| 38 тонн | УНИК 293 | 7,4 | 1,5 3030 кг | 6,43 430 кг | 1 107 000,00 |
| UNIC 294 | 10,1 | 1,5 3030 кг | 8,73 230 кг | 1 194 000,00 | |
| UNIC 343 | 8,7 | 2,7 3030 кг | 7,51 680 кг | 1 207 000,00 | |
| UNIC 344 | 11,5 | 2,6 3030 кг | 9,81 480 кг | 1 284 000,00 | |
| UNIC 344K | 11,5 | 2,6 3030 кг | 9,81 480 кг | 1 410 000,00 | |
| UNIC 373 | 8,7 | 2,7 3030 кг | 7,51 680 кг | 1 242 000,00 | |
| UNIC 373K | 8,7 | 2,7 3030 кг | 7,51 680 кг | 1 334 000,00 | |
| УНИК 374 | 11,5 | 2,7 3030 кг | 9,81 480 кг | 1 330 000,00 | |
| UNIC 503 | 9,4 | 4,1 3030 кг | 8,1 1230 кг | 1 464 000,00 | |
| UNIC 503K | 9,4 | 4,1 3030 кг | 8,1 1230 кг | 1 530 000,00 | |
| UNIC 504 | 12,5 | 4,1 3030 кг | 10,6 830 кг | 1 540 000,00 | |
| UNIC 504K | 12,5 | 4,1 3030 кг | 10,6 830 кг | 1 614 000,00 | |
| UNIC 505 | 15,5 | 3,9 3030 кг | 13,12 500 кг | 1 620 000,00 | |
| UNIC 506 | 18,4 | 3,9 3030 кг | 15,47 230 кг | 1 699 000,00 | |
| УНИК 543 | 9,4 | 2,65 4050 кг | 8,1 1250 кг | 1 657 000,00 | |
| UNIC 544 | 12,5 | 2,65 4050 кг | 10,6 800 кг | 1 742 000,00 | |
| UNIC 545 | 15,5 | 2,55 4050 кг | 13,12 500 кг | 1 860 000,00 | |
| UNIC 546 | 18,4 | 2,50 4050 кг | 15,47 230 кг | 1 971 000,00 | |
| UNIC 803E | 11,7 | 1,8 8200 кг | 9,2 1000 кг | 2 936 000,00 | |
| UNIC 804E | 13,6 | 1,8 8200 кг | 12,5 600 кг | 3 102 000,00 | |
| UNIC 805E | 16,6 | 1,8 8200 кг | 15,6 350 кг | 3 220 000,00 |
основные типы сварочных аппаратов, принцип действия, преимущества и недостатки различных моделей, критерии выбора
Сварка – один из самых распространенных способов, позволяющий получить прочное неразъемное соединение материалов. Он обеспечивает необходимое качество и долговечность, выполняется быстро и не требует сложного громоздкого оборудования. Технология хорошо зарекомендовала себя, она достаточно проста и доступна практически любому желающему ее освоить. Для выполнения работы потребуется только сварочный аппарат и навыки.
Содержание
1 Что такое сварка?
2 Основные типы сварочных аппаратов
2.1 Сварочные трансформаторы
2.2 Сварочные выпрямители
2.3 Полуавтоматы сварочные
2.4 Инверторы
3 Критерии выбора устройства
3.1 Напряжение сети
3.2 Мощность
3.3 Напряжение холостого хода
3.4 Класс защиты устройства
3.5 Производительность (длительность)
3.6 Температурные пределы
3.
7 Возможность работы от генератора3.8 Дополнительные функции
3,9Производитель
3.10 Особенности выбора сварочного аппарата
4 Правила безопасности труда
5 Рейтинг лучших моделей
Что такое сварка?
Сварка – это технология соединения материалов путем локального нагрева, что приводит к расплавлению и смешению жидких участков между собой. С помощью этой техники соединяют металлические детали или конструкции, но есть и технологии сварки полимерных материалов, пластиков. Истоки этой техники восходят к началу использования металла. Первые виды сварки были разработаны при кузнечном деле, которое в то время было практически единственным способом обработки металла. Электродуговая сварка, которая используется до сих пор, была изобретена в 1881–1882 гг. Русские ученые Бенардос и Славянов. С того времени процесс активно изучался и совершенствовался, постепенно достигая сегодняшнего уровня.
Существуют различные классы и виды сварки, определяемые соответственно видом и видом энергии, затрачиваемой на процесс.
Большинство видов сварки выполняются на специализированном оборудовании и применяются в ограниченных технологических процессах.
Основное распространение имеет электродуговая сварка, простейшая, применимая практически ко всем металлам, сплавам и соединениям. Принцип действия прост – между соединяемыми деталями образуется дуга электрического разряда, температура которой настолько высока, что материал плавится. Металл в нагретых участках становится жидким и перемешивается, в результате чего на молекулярном уровне образуется монолитное соединение. Существует множество технологических вариантов сварки, но общий принцип не меняется. Преимущества сварных соединений:
- простота, высокая скорость подключения;
- отсутствие увеличения массы сборных конструкций;
- независимость от формы или конфигурации деталей;
- возможность создания герметичного шва;
- процесс почти бесшумный;
- есть возможность механизации и автоматизации процесса;
- ниже, чем у других методов соединения.
Стоимость сварки
К недостаткам относятся:
- сварной шов и окружающий его материал приобретают значительные остаточные напряжения.
- под действием высоких температур меняют форму и линейные размеры, ломается плоскость.
- при вибрации или значительных механических (ударных) нагрузках надежность швов часто оказывается недостаточной.
- качество сварного шва при ручной сварке во многом зависит от уровня квалификации рабочего.
Детали
Альтернативой сварке являются болтовые или заклепочные соединения, имеющие большую сложность исполнения и требующие специфической конфигурации деталей. Высокая популярность сварки основана на отсутствии этих недостатков.
Правильно выполненный шов имеет равномерную и равномерную форму без лишних вкраплений и выпуклостей
Качество шва определяется его формой, отсутствием зазоров, аккуратностью.
Шов с разрывами, дефектами и выпуклостями делает поверхность детали неаккуратной и часто непригодной для дальнейшего использования
Основные типы сварочных аппаратов
Существует несколько типов сварочных аппаратов, разработанных в разное время и с определенными возможностями.
Сварочные трансформаторы
Одна из самых старых и простых конструкций. Представляет собой понижающий трансформатор, изменяющий сетевое напряжение до значений, пригодных для сварки. Ток регулируется изменением расстояния между первичной и вторичной обмотками. На выходе сварочного трансформатора присутствует переменный ток, из-за чего качество швов достаточно низкое, появляется большое количество брызг. Для сварки цветных металлов и улучшения качества дуги требуются значительные конструктивные изменения, увеличивающие габариты и вес аппарата, и без того достаточно массивного.
Сварочные трансформаторы самые дешевые и надежные, поэтому до сих пор активно применяются для соединения низколегированных сталей марок
Для выполнения работ необходимы специальные электроды для переменного тока. Для получения достойного шва необходимо иметь немалый опыт и навыки. Кроме того, работа сварочного трансформатора существенно влияет на сетевое напряжение – оно заметно «садится», что негативно сказывается на состоянии бытовой техники. КПД трансформаторов достигает 90%, но часть энергии уходит на обогрев.
Выпрямители сварочные
Выпрямители появились позже трансформаторов и позволили решить многие проблемы, которые у них есть. В конструкцию этих устройств входит выпрямительный блок, который преобразует переменный ток, поступающий от трансформатора, в постоянный ток. В результате появляется возможность выполнять более ответственные работы, заваривать герметичные емкости, делать более аккуратные и прочные швы.
Выпрямители позволяют соединять цветные металлы методом обратной полярной сварки
Сварочные брызги значительно меньше, что позволяет работать с лицевыми частями конструкций или с деталями, которым необходимо поддерживать ровную поверхность, прилегающую к шву. Важным преимуществом сварочных выпрямителей является возможность работы с любым видом электродов.
Сварочные полуавтоматы
В этом типе аппаратов не используются отдельные электроды. Работа выполняется с использованием механизированной подачи сварочной проволоки. Есть устройства, выполняющие разные виды работ:
- сварка в облаке инертного газа;
- соединение частей в погруженном состоянии;
- работа с порошковой проволокой;
- универсальные устройства.
Устройства универсальные имеют набор горелок, предназначенных для нейтральных газов, флюсов и т.п.
Отличие этих устройств заключается в конструкции горелки, обеспечивающей подачу проволоки параллельно с подачей присадочного материала. Подача проволоки производится специальным устройством, обеспечивающим равномерное поступление сигнала от горелки. Возможны разные варианты механизма подачи:
- нажимного типа. Располагается перед шлангом горелки и подачей проволоки в канал;
- вытягивание. Они устанавливаются на горелку и направляют проволоку в канал. Их недостаток состоит в увеличении веса горелки, которую сварщику приходится держать в руке;
- тянуще-толкающего типа. Применяются при сварке на большом расстоянии от аппарата, когда проволоку приходится подавать на большое расстояние.
Инверторы
Инвертор — новейший тип сварочного аппарата. Используют токи высокой частоты, что позволяет выполнять качественные швы, способные выполнять ответственные, герметичные и точные соединения. Практически все инверторы защищены от скачков напряжения, от перегрева и других изменений нормального режима работы.
Аппараты инверторного типа легкие и небольшие по размеру
Возможности аппарата значительно шире, чем у старых разновидностей сварочных аппаратов. Инверторами могут пользоваться даже новички, качество шва будет вполне приличным. Существует два технологических исполнения инверторов — MOSFET и IGBT. Первый вид старше; сегодня найден только он. В Европе используется протокол технологии IGBT, что обеспечивает соблюдение всех технических норм и требований, соответствующих параметрам сертификации продукции.
Критерии выбора устройства
При выборе того или иного оборудования основными критериями являются цена и качество. Если с ценой более-менее понятно, то категория «качество» для неопытного человека, не имеющего профессиональной подготовки или опыта, представляет определенные трудности. Рассмотрим наиболее важные критерии качества сварочных аппаратов.
Напряжение сети
Существуют устройства, рассчитанные на другое рабочее напряжение:
- однофазные. Использует обычные 220 В, что подходит для домашних работ, но для промышленного применения не всегда удобно;
- трехфазный. Напряжение питания – 380 В, имеется на любом производстве, а в частном доме его может и не быть;
- универсальный. Такие устройства имеют возможность работы с однофазными и трехфазными источниками питания, что позволяет использовать их в любых условиях.
Оптимальный вариант – универсальное устройство, которое пригодится везде и способно работать с любыми источниками питания.
При выборе устройства следует учитывать доступный источник питания
Мощность
В паспортах устройств указаны разные значения мощности. Есть два типа:
- активная мощность. Указывается в кВт;
- Полная мощность измеряется в кВА.
Нужно знать, что активная мощность тратится на полезную работу, а полная мощность — это величина, которая указывает на расход снаряжения. Чем выше полная мощность, тем сильнее устройство будет нагружать сеть.
Эти два значения помогают составить представление о нагрузке на сеть и степени эффективности устройства. Есть и реальная мощность, свидетельствующая об эксплуатационных возможностях аппарата.
Напряжение холостого хода
Напряжение холостого хода не должно быть ниже 60 В (в идеале как можно выше). Низкие значения указывают на значительные трудности при розжиге дуги, особенно на ржавом металле или при начальном розжиге на холодном металле. При выборе устройства необходимо обратить пристальное внимание на это значение, так как от него во многом зависит КПД устройства.
Класс защиты устройства
Класс защиты устройства указан в паспорте. Обозначается буквами IP. В среднем сварочные аппараты имеют класс защиты от IP21 до IP23. Первая цифра означает ограничение размера предметов, которые могут проникнуть внутрь корпуса до 12 мм, в этом случае есть вероятность проникновения пыли, мелких частиц. Вторая цифра указывает на уровень влагозащиты – 1 гарантирует защиту от вертикальных капель дождя, а 3 означает, что капли не проникают внутрь корпуса под углом до 60°. Важна степень защиты, хотя приготовление пищи под дождем не допускается. Тем не менее, если устройство осталось на открытом воздухе и пошел дождь, вы можете иметь представление о его возможностях.
Инверторы часто перестают работать при низких температурах
Производительность (длительность времени)
Важная величина, указывающая продолжительность рабочего времени машины. Точнее, определяющее соотношение продолжительности работы и времени простоя. Он указывается в процентах, что следует понимать следующим образом: допустим, значение ТАС, указанное в паспорте, равно 30%. Это означает, что через 3 минуты работы аппарат выключится на 7 минут, хотя на практике это случается крайне редко, так как необходимо счищать шлак, контролировать качество шва, перемещаться с места на место. Величина ПВР для европейских устройств измеряется при температуре +40°, а для китайских — около +20°, поэтому степень работоспособности у «европейцев» выше.
Температурные ограничения
По ГОСТ сварку можно производить при температуре от -40° до +40°. На практике дело обстоит сложнее, так как в сильную жару работать невозможно, а при минусовых температурах многие устройства отказываются работать, в том числе сигнализирует о перегрузке.
Возможность работы от генератора
Наличие данной функции означает, что устройство способно работать от генератора и это значительно расширяет его возможности. Часто возникает необходимость сварки в поле, где нет подключения к сети, а питание от генератора подходит не каждому устройству.
Дополнительные функции
Дополнительные функции включают:
- горячий старт. Кратковременное увеличение силы тока производят для создания наилучших условий для возникновения дуги;
- форсажная дуга. В случае прерывания или нестабильности дуги производится увеличение тока, что обеспечивает стабильность и сохранение оптимальных параметров сварочной работы;
- залипание электрода. Разряжается ток и напряжение, при которых электрод свободно отходит от шва. Как только это происходит, текущие параметры возвращаются на определенные позиции.
Производитель
Сварочные аппараты широко востребованы и пользуются повышенным спросом. Их производят практически во всех странах. При рассмотрении страны происхождения необходимо учитывать некоторые особенности. Российские устройства имеют очень хорошее сочетание цены и качества, способны выполнять все необходимые работы, но по качеству уступают европейским моделям. Технические регламенты, действующие в Европе, требуют от производителей обеспечения максимального качества продукции. Китайские устройства могут иметь как очень высокое, так и очень низкое качество, приобретение такого оборудования всегда несколько рискованное мероприятие. Устройства родом из США имеют отличное соотношение качества и цены, хотя не всегда можно найти в продаже американские образцы.
Устройства с максимальным набором опций и возможностей предназначены для непрерывной и объемной работы.
Нюансы выбора сварочного аппарата
При выборе сварочного аппарата следует учитывать характер выполняемых работ и какие для этого существуют условия. Тип металла, напряжение в сети, состояние электропроводки, объем и продолжительность работ – все эти факторы влияют на выбор определенного типа и марки аппарата. Главный критерий выбора – место использования.
Для работы на даче или в частном доме необходимо выбрать устройство, выдерживающее скачки напряжения, работающее от 220 В (однофазное или универсальное устройство). Объем работы небольшой, поэтому не нужно стремиться к высокому ТАС.
Сварочный аппарат, который приобретается для производственных целей, должен быть рассчитан на питание от трехфазного источника (или универсал), важным показателем будет большое значение ПВР и мощности.
Правила безопасности труда
Правила безопасности, связанные с особенностями и конструкцией конкретной модели сварочного аппарата, подробно описаны в инструкции. Однако существуют общие требования безопасности, применимые ко всем таким случаям:
- при выполнении сварочных работ следует носить закрытую обтягивающую одежду (оптимально – спецкостюм сварщика), не имеющую накладных карманов;
- во время работы необходимо использовать маску;
- запрещается работать в дождь или сырую погоду;
- следует избегать прикосновения к токоведущим частям;
- Не работайте внутри емкостей, содержащих пары или остатки легковоспламеняющихся жидкостей;
- Периодически проверяйте состояние кабеля, а также сопротивление изоляции между корпусом аппарата и обмотками.
Полный список правил безопасности широк, но соблюдение всех требований обязательно. От этого зависит здоровье и даже жизнь сварщика, а также окружающих его людей.
Рейтинг лучших моделей
Чтобы облегчить выбор аппарата, рекомендуется ознакомиться с наиболее популярными среди пользователей моделями сварочных аппаратов.
Опытные сварщики предпочитают аппараты проверенных производителей.
Из таблицы видно, что есть дорогие варианты и вполне доступные, основными факторами являются назначение устройства и предстоящая нагрузка.
В нашей следующей статье вы найдете подробное руководство по сварке: как зажечь и поддерживать дугу, как делать швы и многое другое: https://aquatechn.com/ru/uchebnik/svarka/kak-pravilno-varit-elektrosvarkoj .html.
Выбор сварочного аппарата производится по различным критериям, охватывающим все аспекты работы аппарата в зависимости от объема работ и других условий. Неподготовленному человеку бывает сложно учесть все важные факторы и качества устройства. В случае затруднений можно обратиться к продавцу-консультанту, а лучше всего пригласить в магазин опытного сварщика, который поможет определиться с наиболее подходящей моделью сварочного аппарата.
Сварочные аппараты с инвертором и трансформатором: объяснение различий
Каждый сварщик хоть раз задумывался над этим, инверторный или трансформаторный сварочный аппарат?
Основное отличие заключается в том, что инверторный сварочный аппарат значительно эффективнее и легче. Но трансформаторные сварочные аппараты более надежны в долгосрочной перспективе и лучше подходят для более суровых условий.
Итак, ответ не так прост, как вы думаете. Некоторые сварщики доверяют трансформаторному сварочному аппарату, а другие никогда не откажутся от удобства инверторного сварочного аппарата, несмотря ни на что.
Помимо этого краткого введения есть еще много различий, и в этой статье подробно рассматривается каждая технология, чтобы помочь вам решить, какая из них лучше всего соответствует вашим потребностям.
Inverter vs Transformer Welder: A Quick Overview
| Inverters | Transformers | |
|---|---|---|
| Weight | Low | High |
| Size | Compact | Huge |
| Efficiency | High | Low |
| Duty Cycle | Longer | Shorter |
| Generator Support | Worse | Better |
| Current Output | AC и DC | AC и DC (только с выпрямителем) |
| Advanced Digital Arc Control | Да | Нет |
| Multiple Processes In One Welder | Yes | No |
| Arc Stability | Better | Worse |
| Cost | $$ | $$$$ |
| Технология Возраст | Относительно новый | Старый |
| Lifespan | Шортер | Долго |
0004 Сварочные аппараты с трансформаторами
По правде говоря, в каждом сварочном аппарате есть трансформатор, даже в сварочных инверторах. Однако сварщики трансформаторов не используют передовые технологии для уменьшения размера сердечника.
Итак, когда мы говорим «трансформаторный» или «трансформаторный сварочный аппарат», мы имеем в виду старую технологию громоздких, тяжелых машин.
Что такое сварочный аппарат с трансформатором
Традиционный сварочный аппарат с трансформатором представляет собой надежную технологию с ограниченным контролем дуги и значительным весом. Поэтому сегодня трансформаторные сварочные аппараты в основном используются в тяжелой промышленности или в качестве стационарных рабочих лошадок в сварочных цехах.
Благодаря долговечности трансформатора эти машины могут дожить до ваших внуков. Многие сварочные цеха до сих пор используют такое оборудование, которому более 50 лет.
Однако, поскольку их трансформаторный сердечник огромен и тяжел, их трудно перемещать и почти невозможно транспортировать.
Краткая история трансформатора
Первые сварочные аппараты на основе трансформатора появились в начале 1900-х годов, но эти ранние модели были в основном экспериментальными. Прошло много лет, прежде чем инженерам удалось сконструировать машины с относительно стабильной дугой.
Только в 1920-х и 1930-х годах трансформаторные сварщики получили реальное распространение. В то время соединение стали в основном осуществлялось заклепками, газовой сваркой и ковкой.
Дуговая сварка стала широко применяться ближе к концу Второй мировой войны. К 1980-м годам почти все выпускаемые аппараты для дуговой сварки были трансформаторными. Таким образом, сварочные аппараты с трансформаторными сердечниками прошли почти сто лет исследований и разработок, что во многом объясняет их надежность.
Как работает трансформаторный сварочный аппарат?
Сварщики с трансформаторами используют «понижающий трансформатор». Эта простая технология берет высоковольтный ток с малой силой тока и преобразует его в низковольтный ток с большой силой тока.
Итак, вход переменного тока высокого напряжения (110В, 220В, 380В и т.д.) с малой силой тока (30А, 40А, 60А и т. д.) становится 17В-45В при 200А-600А.
Схема понижающего трансформатора
«Сердечник» трансформатора состоит из трех частей:
- Первичная катушка – Обмотка из медного провода, подключенная к основному входному напряжению от источника питания.
- Вторичная обмотка – обмотка, подключенная к сварочным проводам. Эта катушка имеет меньше провода, чем первичная катушка. Итак, когда магнитное поле от первичной катушки индуцирует электричество во вторичной катушке, напряжение и сила тока меняются местами. В этом суть системы с понижающим трансформатором.
- Сердечник — концентрирует магнитное поле, создаваемое в первичной катушке, во вторичной катушке.
Мостовой выпрямитель
Сварочные аппараты на основе трансформатора выдают только переменный ток, если они не имеют моста выпрямителей. Добавленные выпрямители блокируют одну из двух полярностей переменного тока, оставляя чистый постоянный ток (DC), предпочтительный для большинства типов сварки.
Связанный чтение : AC VS DC сварки различий
Преимущества и недостатки сварщиков трансформаторов
Pros
- Time-Tested Technology, разработанная по сравнению с векьером
- Digital Digital Bree Digital
- Digital Digital Bree Digital
- Digital Bree Digital
- .
- Проще ремонтировать и обслуживать, чем инверторные аппараты
Недостатки
- Тяжелый
- Громоздкий
- Иногда сварочные кабели должны быть очень длинными, поскольку аппарат трудно перемещать, что может привести к падению постоянного тока
- Менее стабильная дуга по сравнению с инверторами
- Низкий рабочий цикл в портативных сварочных аппаратах на основе трансформатора
- Ограниченное количество функций для управления дугой
- Дорогие
Сварочные аппараты с инвертором
Сварочные аппараты с инвертором используют современные технологии для повышения эффективности и резко снизить вес машины.
Кроме того, инверторные сварочные аппараты могут улучшить качество дуги и обеспечить ценные функции, которые были невозможны со старыми трансформаторными сварочными аппаратами.
Что такое инверторный сварочный аппарат
Инверторный сварочный аппарат — это сварочный аппарат, в котором используются полупроводниковые электронные компоненты для повышения эффективности преобразования электрического тока. Инверторные сварочные аппараты легкие, портативные и часто не больше вашей коробки для завтрака.
Кроме того, инверторные сварочные аппараты часто имеют множество цифровых функций для управления дугой. Они используют аппаратное и программное обеспечение для управления стабильностью дуги, частотой, шириной конуса дуги, профилем валика, начальной и конечной силой тока, балансом переменного тока, потоком защитного газа, прогоранием проволоки, индуктивностью и настройками многих других параметров сварки.
Часто сварочные аппараты на основе инвертора включают цифровой дисплей, который помогает вам со всеми настройками, но некоторые современные устройства на основе трансформатора имеют его.
Таким образом, цифровое управление не обязательно означает, что сварщик использует инверторную технологию.Как работает инверторный сварочный аппарат?
Сварочные инверторы работают за счет увеличения частоты входной мощности с 50 Гц до 20 000–100 000 Гц. Для этого высокочастотного тока требуется значительно меньший сердечник трансформатора, чем у старых трансформаторных сварочных аппаратов. В старой технологии трансформатор был рассчитан на использование стандартной частоты переменного тока 50–60 Гц, доступной в настенной розетке.
Поскольку в инверторных сварочных аппаратах используются электронные переключатели, которые включают и выключают питание до 1 миллиона раз в секунду, эта технология позволяет инвертору значительно увеличить частоту переменного тока.
Таким образом, используя более высокую частоту, инверторные сварочные аппараты «заряжают» сердечник намного быстрее, 100 000 раз в секунду вместо 60 раз в секунду. Это позволяет использовать сердечник меньшего размера без потери выходной мощности, что делает инверторные сварочные аппараты намного более эффективными.
Что такое технология IGBT?
Биполярные транзисторы с изолированным затвором, или IGBT, представляют собой полупроводниковую технологию с тремя выводами, используемую для высокоэффективного переключения электроэнергии. БТИЗ были разработаны для удовлетворения потребности в синтезе сигналов сложной формы и используются не только в сварочных аппаратах.
Вы можете найти системы IGBT в электромобилях, поездах, холодильниках, кондиционерах и т. д. Это второй наиболее широко используемый силовой транзистор в мире.
БТИЗ имеют значительное преимущество по сравнению с предыдущими системами MOSFET, особенно в высоковольтных и сильноточных системах сварочных аппаратов. Таким образом, инверторные сварочные аппараты с технологией IGBT более долговечны, чем инверторные сварочные аппараты на основе MOSFET.
Преимущества и недостатки сварщиков инверторов
Pros
- Низкий вес и небольшой размер
- Высокая эффективность. количество цифровых функций для управления дугой
- Увеличенный рабочий цикл
- Позволяет машине выполнять сварку в несколько процессов
Минусы
- Меньший ожидаемый срок службы
- Сложность ремонта
- Менее прочный и легко повреждаемый из-за чувствительной электроники
- Только специализированные инверторные сварочные аппараты могут эффективно использовать электрод E6010
Инверторный и трансформаторный сварочные аппараты – что лучше?
Хотя выбор технологии носит субъективный характер, похоже, что с каждым днем в клуб инверторных технологий вступает все больше сварщиков.
Да, инверторные машины первого поколения были не очень надежными. Но сегодня большинство инверторных сварочных аппаратов используют современные технологии.
Итак, приобретя сварочный аппарат известного бренда, вы сможете воспользоваться преимуществами современной техники без особых недостатков.
Производительность
Сварочные аппараты на основе трансформатора обеспечивают достаточно приличную дугу, но аппараты на основе инвертора обеспечивают более стабильную дугу с большей консистенцией. Поскольку трансформаторные машины не могут изменять дугу в режиме реального времени, они подвержены колебаниям напряжения дуги, возникновению дуги и другим проблемам, связанным с дугой.
Внутренний микроконтроллер управляет IGBT в инверторных сварочных аппаратах, позволяя контролировать дугу в реальном времени. Это обеспечивает надежное постоянное напряжение, более стабильную дугу и позволяет использовать значительно больше функций, о которых мы поговорим позже.
Таким образом, инверторные машины обеспечивают лучшую производительность. Профессионалы выигрывают от меньшей очистки после сварки, равномерного провара и стабильного профиля валика. Новичкам выгодна более легкая в управлении дуга.
Надежность и ожидаемый срок службы
Хотя инверторные сварочные аппараты претерпели значительные улучшения за последние 30 лет, трансформаторные аппараты по-прежнему более надежны. В настоящее время нет инверторного сварочного аппарата старше 30 лет, кроме как в музее. Тем не менее, по всей территории США используются тысячи 50-летних трансформаторных блоков, и они до сих пор находятся в хорошем состоянии.
Но это не значит, что инверторные сварочные аппараты ненадежны. На качественные инверторные сварочные аппараты распространяется расширенная гарантия (3 года и более), и большинство из них переживает гарантийный срок. Но сварочные аппараты на основе трансформатора имеют более длительный срок службы.
Стоимость
Сварочные инверторы были дорогими, когда они только появились.
Но сегодня IGBT-аппараты значительно дешевле, чем трансформаторные сварочные аппараты, если только вы не покупаете бывшее в употреблении оборудование.Инверторы сделали сварочное оборудование доступным для всех. То, что раньше стоило несколько тысяч долларов, теперь стоит всего несколько сотен долларов или даже меньше. Конечно, стоимость зависит от множества факторов, таких как марка машины и качество сборки. Но нельзя отрицать влияние инверторов на рынок. Таким образом, производители постепенно отказываются от сварочных аппаратов на основе трансформаторов, и многие бренды больше не поставляют их на коммерческий рынок.
Сварочные среды
Аппараты на основе трансформаторов лучше справляются с запыленными и влажными средами, чем сварочные аппараты на основе инверторов. Они заслужили свою надежную репутацию. Тем не менее, вы должны соблюдать рейтинг безопасности вашего устройства и руководство по эксплуатации. Многие инверторные сварочные аппараты лучше подходят для сомнительных условий, чем трансформаторные.
Кроме того, многие старые аппараты на основе трансформаторов не имеют устройства снижения напряжения («VRD»), в то время как качественные инверторные сварочные аппараты MMA имеют его. VRD является важным элементом безопасности при сварке электродом. Он снижает напряжение холостого хода («OCV») до безопасного уровня, чтобы предотвратить случайное поражение оператора электрическим током. Таким образом, вы можете выполнять сварку в неблагоприятных условиях, таких как тесные пространства, высокая влажность и влажные помещения, без риска поражения электрическим током. К сожалению, многие сварщики были ранены или погибли при использовании оборудования, отличного от VRD, а старые трансформаторные системы обычно не поддерживают эту меру безопасности.
Энергия
Сварочные инверторные аппараты намного эффективнее старых трансформаторных агрегатов. Они могут выдавать такое же количество энергии, но требуют на 50% меньше входной мощности. Вот почему многие инверторные машины поддерживают стандартную домашнюю розетку 110 В.
Например, трансформаторный сварочный аппарат Hobart Ironman 240 требует входа 50 А и 240 В для выхода 200 А. Напротив, для инверторного устройства Eastwood MIG 250 требуется вход 46 А и 240 В для выхода 250 А. Но тот же блок Eastwood выдает 140 А при подключении к розетке 120 В с цепью 20 А. Итак, инверторы намного превосходят по энергоэффективности, обеспечивая большую мощность и часто позволяя использовать 110/115/120В.
Портативность и вес
Благодаря своему огромному весу трансформаторные сварочные аппараты лучше всего использовать в качестве стационарных в сварочных цехах и на производственных предприятиях. Нецелесообразно использовать тяжелые, громоздкие машины для работы, требующей мобильности.
Машины на базе инвертора мобильны, легки и портативны. Кроме того, портативность инверторов позволяет быстро перемещаться на новое рабочее место. Вы можете сваривать в своем гараже или загрузить машину в кузов грузовика, чтобы работать в другом месте.
Рабочий цикл
Обычные сварочные трансформаторы имеют массивный сердечник, который аккумулирует тепло из-за электрического сопротивления.
Небольшие трансформаторы в инверторных машинах также нагреваются от сопротивления, но они могут быстро рассеивать это тепло благодаря значительно меньшей массе. Вот почему инверторные сварочные аппараты часто имеют более длительный рабочий цикл, чем старые трансформаторные блоки.Кроме того, небольшие электрические компоненты, такие как печатные платы в инверторных сварочных аппаратах, быстро нагреваются, но их легко охладить. Итак, вы часто увидите инверторные машины с системами вентиляторов и решетками для потока воздуха. Их механические части легко охлаждаются благодаря малой массе. Итак, если вам нужен длительный рабочий цикл, инверторная технология — хороший выбор. Тем не менее, это сильно различается между конкретными моделями. Существуют трансформаторные сварочные аппараты с лучшими рабочими циклами, чем у некоторых инверторов.
На генераторе
Некоторые генераторы имеют тенденцию выдавать «грязную» мощность, что является причудливым способом сказать, что их выходное напряжение может колебаться.
Иногда выходное напряжение генератора может быть достаточно высоким, чтобы повредить чувствительные детали инверторных сварочных аппаратов.Однако вам не о чем беспокоиться, если вы используете качественный генератор. Ищите генератор с суммарным коэффициентом гармонических искажений («THD») ниже 6%. Чем ниже THD, тем меньше возникновение непредсказуемых скачков напряжения от генератора.
Таким образом, трансформаторные сварочные аппараты более неприхотливы и не выдерживают никаких повреждений на большинстве современных генераторов. Но многие инверторные сварочные аппараты имеют системы защиты, обеспечивающие их безопасность.
Например, коррекция коэффициента мощности («PFC») автоматически компенсирует скачки напряжения и обеспечивает необходимое напряжение для инвертора. Кроме того, многие производители используют высоковольтные конденсаторы для предотвращения повреждений и позиционируют эти инверторы как безопасные для генераторов.
Характеристики
Модели на основе трансформатора не могут сравниться с многочисленными функциями, доступными на инверторных сварочных аппаратах.
Таким образом, хотя у старых трансформаторных сварочных аппаратов есть свои способы обеспечения основных полезных функций с помощью механических методов, они не могут сравниться с универсальностью инверторов с цифровым управлением.Например, инверторные аппараты для сварки TIG на переменном токе могут выводить сигналы различной формы, такие как прямоугольные, треугольные и мягкие волны. Сварщики трансформаторов ограничены простой синусоидой. Одно только это изменение может значительно улучшить вашу работу. Кроме того, инверторы представили возможность выполнять импульсную TIG, что значительно улучшило результаты при сварке тонкого металла.
Но MIG, FCAW и дуговая сварка также не лишены улучшений. Инверторная технология позволяет выполнять импульсную сварку MIG, что снижает тепловложение и разбрызгивание, обеспечивая при этом высокую скорость наплавки и визуально ошеломляющие сварные швы. Многие инверторные сварочные аппараты имеют «синергический» или «автоматический» режим, который автоматически обновляет скорость подачи проволоки и напряжение в режиме реального времени, что упрощает работу для новичков.
Инверторная технология также позволила объединить несколько сварочных процессов в одной машине. Таким образом, вы можете носить с собой сварочный аппарат размером с чемодан, не вспотев, и иметь возможность сварки TIG, MIG, сварки с флюсовой проволокой и MMA на переменном/постоянном токе с двумя входами напряжения. Кроме того, каждый процесс имеет множество функций для точной настройки, таких как частота и ширина импульса дуги, баланс переменного тока, амплитуда EN/EP, сила дуги, горячий старт, индуктивность, контроль обратного прожига и другие.
Прекрасным примером этого является аппарат для сварки и плазменной резки Yeswelder MP200 5-в-1.
Известные проблемы
Не все сварочные аппараты с инвертором могут работать со штучным электродом E6010. Этот целлюлозный электрод используется для сварки труб, сварки в нерабочем положении и соединения ржавой стали. Сварщики трансформаторов не испытывают затруднений с электродом E6010, потому что он имеет высокое OCV, обеспечивая достаточное напряжение для поддержания дуги.
Однако большинство инверторных сварочных аппаратов не имеют достаточно высокого OCV или необходимых алгоритмов для эффективного управления дугой с помощью электрода E6010. Итак, если вам нужно использовать этот электрод, ищите инверторные сварочные аппараты, где производитель специально указывает, что сварочный аппарат поддерживает его. Эта информация обычно включается в рекламную брошюру или лист спецификаций.
Сварочные аппараты на основе трансформатора также имеют одну менее известную оговорку. Так как это в первую очередь стационарные машины, для маневрирования на работе необходимо использовать очень длинные тросы. Это не проблема, если вы используете выход переменного тока. Но поскольку в большинстве сварочных процессов используется выходная мощность постоянного тока (за исключением TIG переменного тока), напряжение будет падать в длинных проводах и ухудшать результаты сварки.
Wrapping It
Сварочные аппараты на основе инвертора гораздо проще сваривать благодаря многочисленным полезным функциям.
Кроме того, они легкие и портативные. Благодаря низкой стоимости и лучшей стабильности дуги домашние мастера и сварщики-любители получают наибольшую выгоду от инверторных аппаратов. Но профессионалы также получают большую выгоду от более дорогих, высококачественных инверторных машин.Итак, инверторные сварочные аппараты имеют значительное преимущество перед старыми трансформаторными агрегатами. Но старая трансформаторная технология заслужила репутацию долговечности. Машины на основе трансформаторов могут работать десятилетиями, поскольку они имеют простую и надежную конструкцию без каких-либо цифровых элементов.
Только вы можете решить, что лучше для вас, исходя из ваших потребностей. Надеемся, что информация в этой статье предоставила вам полезную информацию, которая поможет вам с выбором. Спасибо за чтение!
Ссылки
https://edisontechcenter.org/Transformers.html
https://www.allaboutcircuits.com/textbook/alternating-current/chpt-9/step-up-and-step-down-transformers/
Сварка: принципы и приложения, 8-е изд. , Ларри Джеффус.
https://www.e-education.psu.edu/eme812/node/711Инверторный или трансформаторный сварочный аппарат: что лучше для ваших нужд?
Последнее обновление
Электросварочные аппараты используются уже более 100 лет. Как и любая технология, сварочные аппараты в настоящее время значительно усовершенствованы по сравнению с предыдущими десятилетиями.
Впрочем, нельзя не упомянуть и о олдскульной надежности. У многих профессионалов в области сварки есть выбор, когда дело доходит до трансформаторных или инверторных сварочных аппаратов.
Однако ваши предпочтения должны зависеть от того, какой из них лучше подходит для текущей работы. Чтобы помочь вам, мы собрали всю необходимую информацию о сварочных аппаратах, чтобы вы могли лучше понять, как они работают, и, наконец, выбрать тот, который подходит вам лучше всего. Вот инверторные и трансформаторные сварочные аппараты в деталях.
Читать дальше!Обзор инверторного сварочного аппарата
Кредит: Рижка Назар, Shutterstock
Как это работает?
Инверторный сварочный аппарат преобразует переменный ток в более низкое полезное выходное напряжение. Например, от источника питания 240 В переменного тока до выходной мощности 20 В постоянного тока. Приборы на основе инвертора используют пару электронных частей для преобразования энергии.
Напротив, традиционные приборы на основе трансформатора в основном полагаются на один большой трансформатор для управления напряжением. Инвертор работает за счет увеличения частоты первичного источника питания с 50 Гц до 20 000–100 000 Гц.
Это делается с помощью электронных кнопок, которые включают и выключают питание быстро (до одной миллионной секунды). Используя этот способ управления источником питания до того, как он попадет в трансформатор, размер трансформатора может быть значительно уменьшен.
Отличительные особенности
Повышенная эффективность
Инверторный сварочный аппарат позволяет регулировать профиль сварного шва в соответствии с требуемой толщиной.
Инверторные сварочные аппараты улучшают внешний вид сварного шва и в то же время сохраняют качество сварки.Механизм инверторного сварочного аппарата очень эффективен и остается холодным даже при длительной работе. Обычно они используют минимальное количество фильтрующего металла. Они эффективно снижают тепловложение и обеспечивают превосходную производительность.
Эффективность и энергосбережение
Инверторные сварочные аппараты не только энергоэффективны, но и не требуют напряжения и не требуют затрат. Эти инверторные сварочные аппараты являются идеальной заменой традиционным сварочным аппаратам, когда речь идет о выработке тепла и потреблении энергии.
Инверторный сварочный аппарат имеет выходную мощность до 93% по сравнению с обычными сварочными аппаратами. Уровень производства обычных сварщиков составляет 60%. Инвертор значительно уменьшает трансформатор и размер реактора, а также вес сварочного аппарата.
Сопоставимые потери мощности (в основном потребление энергии в проводнике и потери в магнитном сердечнике) также значительно снижены.
Охлаждающее устройство
Эти великолепные инверторные сварочные аппараты оснащены внутренним охлаждающим вентилятором. Он уменьшает рабочее тепло и предотвращает выделение дополнительного тепла. С помощью охлаждающих вентиляторов машины не только перестают перегреваться, но и приводят к увеличению продолжительности жизни устройств.
Авторы и права: Сергей Храмов, Shutterstock
Выходное напряжение и текущая стабильность
Многие традиционные сварочные аппараты используют переменный ток (AC), поэтому эти устройства не обеспечивают постоянный ток и выходную мощность.
В таком случае дугам этих машин требуется несколько повторных зажиганий, от 100 до 120 раз в секунду. В отличие от обычных сварочных аппаратов, инверторный сварочный аппарат не требует много времени для выработки тепла.
Эти машины могут поддерживать постоянный ток. Он останавливает нестабильность напряжения и температуры, так как эти машины защищены от помех.
По сути, сварочные аппараты имеют защиту от помех и имеют меньшую вероятность перепадов температуры и колебаний напряжения.Поскольку направление тока и напряжение часто меняются, в традиционных инверторных сварочных аппаратах используется переменный ток. Дугу можно гасить и зажигать до 120 раз в секунду. Дуга не постоянна и горит стабильно. Это приводит к длительному времени нагрева. И его прочность уменьшает сварной шов.
IGBT Techniques
Эти инверторные сварочные аппараты могут быстро набирать мощность с помощью любого устройства управления током. Это возможно благодаря технологии биполярных транзисторов с изолированным затвором. Выключатель инверторного сварочного аппарата также работает быстро и потребляет меньше энергии для выполнения последней операции.
Компактная и легкая модель
Благодаря минималистичному дизайну инверторный сварочный аппарат можно использовать практически везде. По сравнению с другими обычными сварочными аппаратами эти сварочные аппараты компактны.
Вы можете разместить их в любом компактном месте благодаря компактной конструкции устройства.Конструкция достаточно компактна, чтобы ее можно было полностью хранить в ограниченном пространстве. Вес и размер трансформатора будут значительно уменьшены, поскольку частота инверторного сварочного аппарата намного выше, чем рабочая частота.
Точно так же значительное увеличение размера, веса реактора и рабочей частоты будет значительно сведено к минимуму.
Плюсы
- Низкое энергопотребление.
- Обеспечивает превосходный контроль над электрической дугой.
- Поставляется с охлаждающим вентилятором для защиты деталей от нагрева.
- Он портативный.
Минусы
- Менее долговечны по сравнению с обычными трансформаторными сварочными аппаратами.
- Дорогие затраты на ремонт.
Обзор трансформаторной сварки
Авторы и права: Владимир Ненезич, Shutterstock
Как это работает?
Сварочные аппараты-трансформеры представляют собой более традиционный вариант сварки.
Эти высокопроизводительные устройства являются рабочей лошадкой отрасли и требуют питания от сети. Они в основном используются для промышленной сварки стержней. Они бывают размеров от 250А до 600А при 415В.Сварщик трансформатора позволяет сварщику выбирать выходной ток, перемещая обмотку ближе или дальше от вторичной обмотки. Он также может перемещать магнитный шунт внутри и снаружи сердечника трансформатора, используя последовательный реактор насыщения с переменным подходом последовательно с выходом вторичного тока, или просто позволяя сварщику выбирать выходное напряжение, касаясь вторичной обмотки трансформатора. трансформатор.
Эти приборы трансформаторного типа обычно наиболее экономичны.
Отличительные особенности
Особенностью трансформаторного сварочного аппарата является то, что на электрод подается переменный ток. Это означает, что преобразование активировано. За счет этого увеличивается разбрызгивание металла, что, в свою очередь, влияет на качество шва.
КПД трансформатора составляет около 80%, так как большая часть энергии уходит на нагрев «железа» прибора. Устройства делятся на бытовые, выдающие ток до 200 Ампер, профессиональные и полупрофессиональные, до 300 Ампер, и еще один, превышающий 300 Ампер.
При использовании прибора в бытовых условиях используется однофазный электрический ток 220 вольт. Однако большинство экспертных устройств часто используют трехфазный ток 380 вольт.
Надежность
Многие спорят о надежности сварщика. В течение почти столетия трансформаторные сварочные аппараты подвергались всестороннему изучению и разработке для производства надежных и прочных машин, в то время как инверторным сварочным аппаратам уделялось такое же внимание всего 30 лет.
Трансформаторные сварочные аппараты более надежны по сравнению с лучшими инверторными сварочными аппаратами. Однако в последние годы разрыв значительно сократился. Те дни в 1990-х годах, когда сбои инверторов вызывали кошмары, прошли.
Предоставлено: kofana12, Shutterstock
Возможные ограничения
Общая тенденция заключается в том, что трансформаторные сварочные аппараты более просты, но надежны, в то время как инверторные сварочные аппараты могут интегрировать множество различных процедур с меньшей надежностью.
Другое соображение заключается в том, как устройство будет ограничивать вас в среднесрочной и долгосрочной перспективе. Если за этими устройствами правильно ухаживать, они могут прослужить значительное количество времени. Если у вас есть трансформаторный сварочный аппарат, он будет тяжелее и менее многофункциональным по сравнению с инверторным сварочным аппаратом.
Хотели бы вы приобрести дополнительное оборудование, чтобы иметь такую же производительность, как инверторный сварочный аппарат? Или вам нужна надежность сварочного аппарата на основе трансформатора, но также нужно что-то, что вы можете носить с собой в качестве резервного, обеспечиваемого инверторным сварочным аппаратом?
Время простоя
Несколько областей применения могут привести к преждевременному выходу из строя инверторных сварочных аппаратов, например, наличие дополнительных загрязняющих веществ в воздухе и высокая влажность.
Производители попытались создать продукты, которые более гибки из-за экологических проблем.Однако они всегда более склонны к неудачам. Если ваша машина выйдет из строя, вы не сможете использовать ее, пока она не будет устранена. Но как это повлияет на вашу повседневную деятельность? Если вы просто любитель, это не будет сдерживать важные проекты и не повлияет на ваш доход.
Хотя ваш компьютер имеет решающее значение для бесперебойной работы вашего бизнеса, вы должны учитывать влияние простоев, которые у вас будут. Если окружение, в котором вы находитесь, способствует преждевременному выходу из строя и находится вне вашего контроля, стоит иметь более надежное устройство, которое проще по сравнению с универсальным устройством, которое не будет работать.
В таком случае лучше всего подойдет трансформаторный сварочный аппарат, так как он долговечен, надежен и редко выходит из строя.
Область применения
Трансформаторные сварочные аппараты представляют собой непритязательные устройства и используются почти во всех областях человеческой деятельности, где необходимы сварочные соединения черных металлов.
Приспособления применяются для следующих целей:
- Ремонт и прокладка трубопроводов.
- Сварка сантехнических трубопроводов.
- Крепление металлоконструкций на стройке.
- Соединение листовых материалов, как со стыком, так и внахлест.
Плюсы
- Начальная стоимость низкая.
- Идеально подходит для ремонта фермы.
- Сварочный аппарат не требует технического обслуживания.
- Текущие расходы также относительно низки.
- Это очень надежно.
Минусы
- Зажечь дугу сложно.
- Чувствителен к снижению напряжения в сети.
Сварочный инвертор против трансформатора: что подходит именно вам?
Хотя инверторные сварочные аппараты имеют преимущества перед трансформаторными сварочными аппаратами, не все из них могут быть вам полезны. Окончательный выбор в конечном итоге сводится к предпочтениям пользователя.
Мы предоставили вам всю необходимую информацию, чтобы помочь вам принять во внимание ваши требования и определить, что подходит именно вам.
Кроме того, мы составили список различий между инверторными и трансформаторными сварочными аппаратами с учетом таких факторов, как долговечность, вес, стоимость и многое другое.Начинаем!
Стойкость
По своей природе трансформаторы имеют более высокие рабочие циклы. Поэтому теоретически они могут решать более тяжелые задачи, чем инверторные сварочные аппараты. На данный момент инверторы новые в магазинах и, следовательно, их долговечность сомнительна.
Прямо сейчас мы знаем о долговечности трансформаторных сварочных аппаратов, поскольку они используются достаточно долго, чтобы проанализировать и повысить их надежность. Тем не менее, инверторная технология невероятно увлекательна, поскольку вы можете упаковать много энергии в небольшой легкий корпус.
Затраты
Уже давно ведутся споры о ценах на инверторные и трансформаторные сварочные аппараты. Многие трансформаторные сварочные аппараты являются экономичными, когда речь идет о первоначальных затратах.
Но в долгосрочной перспективе инверторный сварочный аппарат сэкономит вам много денег. Все это сводится к стоимости с течением времени. Начнем с того, что инверторные сварочные аппараты потребляют меньше энергии. Хотя точная стоимость, как правило, завышена, многие профессионалы согласны с тем, что вы можете сэкономить около 10% на счетах за электроэнергию.
Инверторные сварочные аппараты также используют меньше расходных материалов и сварочного газа благодаря повышенной стабильности дуги. Со временем не будет безумием говорить, что сварочные аппараты окупят себя.
Масса
По сравнению с трансформаторными сварочными аппаратами инверторные сварочные аппараты имеют малый вес. Они даже вдвое меньше нескольких машин-трансформеров. Если вы выполняете стационарные работы на большой площади, большой, здоровенный трансформаторный сварочный аппарат не будет проблемой.
Однако, если вы собираетесь перемещать свой сварочный аппарат или помещение ограничено, лучшим выбором будет инверторный сварочный аппарат.
Стабильность и эффективность
За последние 50 лет трансформаторные сварочные аппараты прошли долгий путь. Используя сварочный аппарат высшего качества, вы можете достичь привлекательного уровня эффективности, сохраняя при этом относительно стабильную дугу.
Впрочем, по сравнению с инверторными сварочными аппаратами это пустяки. Большинство инверторных сварочных аппаратов в два раза эффективнее трансформаторных сварочных аппаратов. Например, по сравнению со сварочным аппаратом с трансформатором инверторный сварочный аппарат использует половину ампер для получения аналогичного количества вольт.
Благодаря этому большинство инверторных сварочных аппаратов могут работать от обычной домашней розетки, поэтому вам не нужно приобретать генератор или большую розетку на 220 В.
Долгое время инверторные сварочные аппараты использовали постоянный ток. Хотя у них была более стабильная дуга, чем у обычных сварочных аппаратов с трансформатором постоянного тока, для сварочных аппаратов переменного тока был доступен только один вариант.
В настоящее время инверторные сварочные аппараты могут использовать как постоянный, так и переменный ток. А поскольку инверторные сварочные аппараты более эффективны, они могут генерировать более стабильную дугу. Из-за этого инверторные сварочные аппараты являются лучшим выбором, когда речь идет об эффективности и стабильности.
Качество выполненных сварных швов
Поскольку мы обсуждаем сварочные аппараты, давайте перейдем к сути сварки и обсудим дугу и сварные швы. Если вы из тех сварщиков, которые целый день работают со спокойной сталью, каждый день, вам не нужно искать трансформаторный сварочный аппарат.
Однако мы живем в мире, который требует идеальной сварки в любом положении и на любом материале. Инверторные сварщики начинают блистать в этом требовательном мире. Поскольку инверторные сварочные аппараты можно запрограммировать на выполнение любых задач, теперь мы видим, как усовершенствованная импульсная сварка MIG работает так же, как высококвалифицированная сварка TIG.
Программное обеспечение и усовершенствованная электроника открывают мир, коренным образом изменивший возможности сварочного аппарата. Иногда даже средний сварщик выглядит довольно хорошо.
Когда речь идет о качестве сварки и инновациях, инверторный сварочный аппарат — лучший выбор. Тем не менее, вы все еще можете сохранить его простым для стали.
Рабочий цикл
Как правило, инверторные сварочные аппараты могут достигать гораздо более высоких рабочих циклов благодаря размеру трансформатора. Хотя мелкие детали инверторного сварочного аппарата быстро нагреваются, их можно охладить гораздо быстрее и проще.
Однако в традиционных трансформаторных сварочных аппаратах детали намного крупнее, поэтому они сохраняют тепло и долго остывают.
- См. также: Что такое отводы на сварочном трансформаторе?
Использование мощности генератора
Эффективность означает, что использование мощности генератора более возможно при использовании инверторных сварочных аппаратов, которые могут работать от портативных генераторов меньшего размера.
С обычными трансформаторными сварочными аппаратами это невозможно.Тем не менее, вы должны помнить, что существует опасность, связанная с использованием энергии от генератора.
Функциональность
По сравнению с традиционными трансформаторными сварочными аппаратами производительность высококачественных инверторных сварочных аппаратов значительно выше. Это особенно заметно при сварке электродом (MMA), при которой операторы считают, что сварка проще и им не нужно «бороться» с дугой.
В основном это связано с тем, что инверторные сварочные аппараты имеют более высокое напряжение холостого хода и интегрируют такие функции, как Anti-Stick, Arc Force и Hot Start. Основным примером этого является сварка тонких материалов: с использованием традиционного сварочного аппарата это печально известно сложно, если не непрактично.
Однако при использовании инверторных сварочных аппаратов с неограниченной регулировкой силы тока и стабильной дугой мощность может быть значительно снижена, так что, например, стальной лист толщиной 1,6 мм или отрезки трубы можно сваривать значительно проще и контролируемее.
Авторы и права: Супавит Сретбхакди, Shutterstock
Что такое технология IGBT?
Инициалы IGBT означают «Биполярные транзисторы с изолированным затвором». Это высокоскоростные коммутационные устройства, используемые во всех сварочных аппаратах для бессварочной сварки, которые упрощают регулирование напряжения.
Некоторые инверторные сварочные аппараты используют более старую технологию MOSFET или транзисторы. Технология IGBT обеспечивает значительные преимущества по сравнению с MOSFET. Возможно, решающим преимуществом является то, что IGBT менее подвержены колебаниям мощности генератора и сети, что делает их более надежными и менее уязвимыми к отказам или повреждениям.
Когда использовать инверторный сварочный аппарат Когда использовать сварочный аппарат-трансформер Внутри в регулируемой среде В пыльной и грязной среде Вы можете использовать его на различных типах недрагоценных металлов Вы можете использовать его на одном и том же металле изо дня в день Заключение
За последние 15 лет инверторные сварочные аппараты претерпели быстрые изменения.
Они постоянно улучшают как функциональность, так и стоимость. Однако это не означает, что мы должны похоронить трансформаторные сварочные аппараты, поскольку они также занимают важное место в отрасли.В конечном итоге все сводится к индивидуальному взвешенному решению, зависящему от множества факторов.
Избранное изображение предоставлено: (L) Mehaniq, Shutterstock | (R) Алан Сау, Shutterstock
- Обзор инверторного сварочного аппарата
- Как это работает?
- Отличительные особенности
- Повышенная эффективность
- Эффективность и энергосбережение
- Система охлаждения
- Выходное напряжение и текущая стабильность
- Технологии IGBT
- Компактная и легкая модель
- Обзор сварочного аппарата с трансформатором
- Как это работает?
- Отличительные особенности
- Надежность
- Возможные ограничения
- Время простоя
- Область применения
- Инверторный или трансформаторный сварочный аппарат: что подходит именно вам?
- Стойкость
- Затраты
- Вес
- Стабильность и эффективность
- Качество производимых сварных швов
- Рабочий цикл
- Использование мощности генератора
- Функциональность
- Что такое технология IGBT?
- Заключение
AC/DC — производительность сварки
Хотя AC/DC больше всего напоминает об определенной эпохе рок-музыки — я знаю, что слушал много музыки группы на KSHE 95 в Сент-Луисе — до сварщики это означает полярность.
Сварка стержнем управляется полярностью. Постоянный ток (DC) используется в большинстве случаев электродуговой сварки. Переменный ток (AC) обычно используется только в качестве второго варианта.График мощности сварки при полярности DC+ или DC-. Как видно из жирных линий, выходной ток все время находится на постоянном уровне.
Сварка электродом на постоянном токе имеет преимущества по сравнению с переменным током при сварке стали, включая более ровную и стабильную дугу, более легкий запуск, меньшее количество отключений дуги, меньшее количество брызг и более легкую вертикальную сварку вверх и потолочную сварку. Положительная полярность постоянного тока обеспечивает высокий уровень проникновения в сталь. Отрицательная полярность постоянного тока приводит к меньшему проникновению, но более высокой скорости осаждения. Иногда его используют, например, на тонколистовом металле, чтобы предотвратить прожоги.
«Поскольку полярность переменного тока наполовину положительна, а наполовину отрицательна, она находится ровно посередине, — говорит Кевин А.
Бердсли, инженер по применению, Lincoln Electric Co. — Вы можете выбрать переменный ток, если не хотите DC отрицательный, потому что вам не нужно такое сильное проникновение».График мощности сварки при полярности переменного тока. Обратите внимание, что 120 раз в секунду мощность сварки пересекает центральную линию, что соответствует нулевой силе тока или отсутствию мощности. При использовании многих электродов дуга имеет тенденцию часто гаснуть при полярности переменного тока. Чтобы преодолеть это, некоторые электроды имеют в своем покрытии элементы, которые помогают поддерживать зажигание дуги, когда выходной сигнал проходит через периоды низкого или нулевого выходного сигнала (обозначенные красной зоной).
Бердсли подчеркивает, что AC почти всегда является второстепенным выбором. Большинство сварщиков не утруждают себя изменением полярности, потому что другие их работы выполняются на положительном постоянном токе.
При необходимости
Однако в некоторых ситуациях используется переменная полярность.
Очевидным является случай, когда единственный доступный источник питания имеет только выход переменного тока. Это типично для недорогих сварочных аппаратов начального уровня, таких как сварочный аппарат типа «жужжащий ящик».«Кроме того, существуют определенные технические проблемы, связанные с использованием полярности постоянного тока, и номер один — дуговой разряд», — говорит Эрик Стюарт, технолог по сварке труб в Lincoln. «При сварке эта дуга имеет форму, и сварщик хочет направить эту дугу в соединение, чтобы получить полное проплавление. Когда есть дуга, эта дуга дует в одну или другую сторону».
Типы покрытия штучных электродов и токи.
Таким образом, эффективным решением проблем с дуговым разрядом является переключение на переменный ток вместо постоянного тока. Вспышка дуги может быть вызвана магнетизмом в свариваемом материале или может быть индуцирована током дуги.
«Вы можете намагничиваться при протекании тока, поэтому то, где вы размещаете землю и тому подобное, может повлиять на дуговой разряд.
Дуга будет блуждать», — говорит Стюарт, также упоминая, что другой возможной причиной может быть внешний источник, например, ветреные условия.Поскольку переменный ток чередует положительную и отрицательную полярность, он позволяет сваривать намагниченные детали.
«Если вы свариваете коробку и толкаете к пересечению, где вертикальная линия опускается, две горизонтали встречаются в углу», — говорит Стюарт. «Магнитные силы, связанные с геометрией сустава, фактически в этой точке создают турбулентную лужу, что приводит к огромному количеству брызг».
Сварочный аппарат AC-225 поддерживает только полярность переменного тока, но подходит для сварки общего назначения, включая низкоуглеродистую, низколегированную и нержавеющую сталь, а также чугун для обычных ремонтных работ.
Во время использования
Одной из специфических отраслей, где применяется сварка электродом на переменном токе, является судостроение, особенно когда при сварке в угол возникает проблема с продувкой дуги.
Еще одно направление – техническое обслуживание и ремонт.«Это ребята, которые в качестве основного варианта используют сварку электродом на переменном токе больше, чем кто-либо другой, — говорит Бердсли. «Техническое обслуживание и ремонт сварочных работ требуют работы на намагниченных машинах. Кроме того, работы по техническому обслуживанию и ремонту могут включать в себя множество ржавых сварных швов, где вам не нужно высокое проплавление».
Для переключения на полярность переменного тока требуются источник питания и электрод, предназначенные для работы с переменным током. Опять же, поскольку любой тип производственного процесса, вероятно, будет постоянным, «если вам нужна возможность переменного тока, вы должны указать это», — говорит Бердсли. Блоки питания переменного/постоянного тока доступны, но на более дорогих моделях.
Какая палка?
При использовании большого количества электродов дуга имеет тенденцию часто гаснуть при полярности переменного тока.
В момент переключения дуга фактически гаснет, а затем должна восстановиться. Доступны электроды со специальными элементами покрытия, которые работают от полярности переменного тока, чтобы поддерживать зажигание дуги.Сварка электродом с электродом Idealarc 250, шлем Viking Hemisfear 2450
Сварочные электроды 6011 имеют покрытие калиевого типа с высоким содержанием целлюлозы. Эти стержни можно использовать с полярностью переменного и постоянного тока для сварки во всех положениях. Они особенно хорошо подходят для сварки ржавого, грязного или старого металла или для ремонта на улице, где дует ветер. Стержни 6011 представляют собой модификацию популярных сварочных электродов 6010 для переменного тока для постоянного тока. 6010 имеют покрытие натриевого типа с высоким содержанием целлюлозы, могут глубоко проникать и используются для многих применений в полевых условиях.
Оба являются быстрозамерзающими стержнями, что означает, что сварочная ванна быстро превращается из жидкой в твердую, и используются в основном трубомонтажниками и сварщиками труб.
Размеры различаются, но наиболее заметными являются размеры от 1,8 до 5/32 дюйма. Другие сварочные стержни переменного тока включают 6013, 7018 и 7024.Стержни 6013 имеют всепозиционную полярность переменного или постоянного тока для сварки нового, чистого листового металла, поскольку они проникают меньше, но не прожигают металл.
Сварочные прутки 7018 используются для сварки труб, сварки конструкционной стали и ремонтной сварки. Этот низководородный, обычно постоянный, всепозиционный электрод также может использоваться с переменным током, о чем могут знать немногие сварщики. 7018 обеспечивает хороший внешний вид валика и гладкие, прочные сварные швы. Он также работает с высокопрочными сталями.
AC/DC 225/125 предлагает дуговую сварку переменным током, но также добавляет более плавную и стабильную дуговую сварку постоянным током.
Сварочные электроды 7024, обычно называемые Jet Rod, хорошо работают на переменном токе. Они представляют собой хороший стержень общего назначения с высокой скоростью наплавки для плоских и горизонтальных сварных швов и обычно используются для изготовления больших сварных швов.
Они имеют тяжелое содержание железного порошка. Стержни 7024 используются для общего изготовления, включая глубокие канавки и большие корабли, где требуется высокая скорость наплавки.Стержни 7018 и 7024 также известны как «тяговые стержни», у которых конец слегка обгорает внутри флюсового покрытия, что позволяет сварщику протаскивать стержень вдоль соединения. Тяжелый шлак должен просто отслаиваться, оставляя гладкий шов.
The Lincoln Electric Co.
Инверторные и трансформаторные сварочные аппараты
Если вы хотите начать гражданскую войну в области сварки, спросите у группы экспертов по сварке, что лучше инверторный или трансформаторный аппарат?
Мне часто задают этот вопрос, и короткий ответ: «это зависит». Длинный ответ — это оживленные дебаты о плюсах, минусах и конкретных областях применения машин.
История трансформеров
Давайте начнем с понимания истории трансформеров. Первые трансформаторы были созданы, когда электричество стало обычным явлением в конце 1800-х годов.
Вскоре было обнаружено, что трансформаторы можно использовать в процессе дуговой сварки, который в начале 19 века находился в зачаточном состоянии.00с. Потребовалось несколько лет, чтобы проработать различные электрические конструкции машин, чтобы иметь возможность управлять дугой. Это также привело к необходимости создания покрытых (или покрытых) электродов для дуговой сварки, обычно называемых электродуговой сваркой.Во время Первой мировой войны сварка прошла значительный этап исследований и разработок при строительстве стальных кораблей и первых танков. Помните, что до этого времени соединение стали в основном выполнялось с помощью заклепок, ковки и газовой сварки. Между 19В 20-х и 30-х годах дуговая сварка и источники питания для трансформаторной сварки стали обычным явлением. По мере роста электросети росла и дуговая сварка. К концу Второй мировой войны в США наблюдался бум сварки и производства. С 1930-х по 1980-е годы почти все производимые аппараты для дуговой сварки были основаны на трансформаторах, что дало инженерам и производителям более 50 лет, чтобы усовершенствовать конструкции и создать невероятно надежные аппараты для дуговой сварки.
История инверторов
Следующая эра началась в 1980-е с взрывом электроники, который совпал с персональными компьютерами. По мере роста индустрии электроники и программного обеспечения инженеры вскоре поняли, что инверторы с программным управлением можно использовать для сварки; это открыло новый мир возможностей. Проблемы роста инверторов произошли примерно в 1990-х годах, и многие ранние инверторные сварочные аппараты страдали от проблем с надежностью. В начале 2000-х стали популярны инверторные сварочные аппараты из-за их универсальности и возможности управления дугой. Ранние инверторные машины прошли через обычные инженерные трудности роста, которые состояли из горячо спорных тем, связанных с пользовательским интерфейсом, элементами управления, рассеиванием тепла, проблемами с влажностью и многими другими проблемами. Эти вопросы по-прежнему лежат в основе дебатов о внедрении инверторов.
Дебаты
Это подводит меня к вопросу о надежности, о котором многие любят спорить.
В течение почти столетия в области трансформаторных машин проводились обширные исследования и разработки для создания надежных и прочных машин, в то время как инверторным машинам уделялось такое же внимание всего 30 лет. Я по-прежнему считаю, что трансформаторные машины более надежны, чем лучшие инверторные машины, но за последние годы разрыв значительно сократился. Прошли те времена 1990-х годов, когда отказы инверторов были кошмаром.Универсальность
Следующий спорный момент — универсальность. Был момент, когда трансформаторная технология смешивалась с инверторной технологией для создания идеального сварочного аппарата, но этот путь стал слишком сложным и дорогим. Вскоре инженерам стало очевидно, что достижения в области программного обеспечения и электроники открывают новые возможности в мире сварки. Если у вас есть какие-то сомнения по этому поводу, подумайте о первых компьютерах и мобильных телефонах, а не о том, что у вас есть сегодня. Такой же переход произошел в эволюции сварочных аппаратов.
Теперь вы можете купить инверторные сварочные аппараты, в которых вы можете настроить практически любую электрическую переменную, которую только можно вообразить, с помощью программного обеспечения, чтобы создать непревзойденную универсальность. Инверторные машины также намного легче и портативнее, чем трансформаторные. Я бы отдал преимущество инверторам в плане универсальности.Произведенные сварные швы
Учитывая, что мы обсуждаем сварочные аппараты, мы можем захотеть перейти к сути сварки и обсудить дугу и производимые сварные швы. Если бы я был тем сварщиком, который весь день, каждый день сваривает только мягкую сталь, мне не нужно было бы смотреть дальше трансформаторной машины. Однако мы живем в мире сварки, который требует безупречной сварки в любом положении и на любом материале. В этом требовательном мире инверторы начинают сиять. Поскольку инверторы можно запрограммировать практически на что угодно, теперь мы видим, что усовершенствованная импульсная сварка MIG работает так же хорошо, как высококвалифицированная сварка TIG.
Перед нами открывается мир с программным обеспечением и передовой электроникой, которые действительно изменили возможности сварочного аппарата. Иногда даже такой посредственный сварщик, как я, выглядит неплохо. Я высоко оцениваю инверторные машины за качество сварки и инновации, но мне по-прежнему нравится, чтобы для стали все было просто.Цена
Последний комментарий обычно касается цены. Было время, когда инверторные машины были невероятно дорогими. Высокая стоимость была обусловлена стоимостью компонентов, затратами на специализированное производство и инженерными затратами. Эти затраты сильно изменились за последние 15 лет, когда инверторы вошли в мир крупносерийного производства электроники. Теперь я бы сказал, что инверторы становятся менее дорогими, чем машины на основе трансформаторов, хотя они значительно сложнее.
При рассмотрении «стоимости», я думаю, следует учитывать ряд сопутствующих расходов:
- Первоначальная стоимость покупки, которая, вероятно, примерно равна.
- Стоимость мощности (потребления электроэнергии), которая меньше с инверторами.
- Затраты на техническое обслуживание, которые после гарантийного срока выше для инверторов.
- Стоимость простоя, о которой можно спорить.
- Качество сварных швов стоит, что тоже спорно.
Все это сводится к обсуждению на основе приложений и тому, что имеет больше смысла: трансформаторные или инверторные машины. Следующая диаграмма представляет собой обобщенное мнение, основанное на опыте и большом количестве дискуссий.
Инвертор, вероятно, лучше : Трансформатор, вероятно, лучше: Я хочу сварку стержнем, MIG и TIG, но только одну машину. Я свариваю одним процессом каждый день весь день. Я ношу свой сварочный аппарат везде, где мне нужно сварить. Я приношу свои сварочные работы к своему сварочному аппарату. Я свариваю несколько типов основного металла. Я делаю одну и ту же работу изо дня в день. Я свариваю в помещении в контролируемой среде. Я свариваю в грязной пыльной среде. Мне нравятся сенсорные экраны и множество параметров для настройки. Мне нравятся одна или две простые ручки. Мне нравится, что сварочный аппарат помогает мне выбрать правильные настройки. Я знаю, где должна быть установлена моя машина. Я никогда не знаю, какая потребляемая мощность будет у меня на рабочем месте. У меня есть электричество в зоне сварки, но я не перемещаю свою машину. Я технарь. Я старая школа. Мне нравится настраивать ЭБУ на моей машине. Я ценю старые маслкары. Могу с уверенностью сказать, что инверторные сварочные аппараты сильно изменились за последние 15 лет. Они продолжают улучшаться как по производительности, так и по стоимости, но это не означает, что нам нужно рыть могилу для трансформаторных сварочных аппаратов, поскольку они по-прежнему занимают важное место в нашей отрасли.
- Digital Digital Bree Digital
