Токарный обрабатывающий центр: Горизонтальные токарные обрабатывающие центры от ГК ПРОМОЙЛ
Содержание
Токарные обрабатывающие центры (Китай) — каталог, цены
Главная / Станки по металлу / Токарные станки по металлу / Токарные обрабатывающие центры (Китай)
Токарный обрабатывающий центр DL20MH
Цена (руб):
по запросу
Узнать стоимость
Подробнее
Токарный обрабатывающий центр DL25MH
Цена (руб):
по запросу
Узнать стоимость
Подробнее
Токарный обрабатывающий центр DL30MH
Цена (руб):
по запросу
Узнать стоимость
Подробнее
Токарный обрабатывающий центр DL40MH
Цена (руб):
по запросу
Узнать стоимость
Подробнее
Наше предложение лучшее в Москве. Узнать цену на 26.03.2023
Я согласен на обработку персональных данных
Обрабатывающие токарные центры, произведенные в Китае, используют для того, чтобы за один либо более проходов осуществлять патронную и центровую обработку по наружным и внутренним поверхностям деталей тела вращения, имеющих ступенчатый и криволинейный профиль разной степени сложности, также производится нарезание резьбы. Имеется возможность осуществлять обработку сразу по двум координатам. Процесс может осуществляться как за один, так и за несколько проходов в полуавтоматическом замкнутом цикле.
Благодаря тому, что можно задавать необходимую программу на станках в патроне осуществляется токарная обработка: обточка, расточка, обработка фасонных и конических поверхностей, подрезка торцев, проточка канавок, нарезание с помощью резца резьбы, обработка фланцев, небольших корпусов, валиков. Станки с ЧПУ производства Китая целесообразно применять в разных сферах промышленности: приборостроении, аэрокосмической, энергетическом машиностроении, автомобильной и чтобы получить оборудование, предназначенное для нефтегазового сектора. Благодаря применению токарных обрабатывающих центров серии DLmh с ЧПУ осуществляется обработка цветных металлов, легких сплавов, чугунов, всех видов сталей.
Отличительной особенностью китайских металлообрабатывающих станков с ЧПУ считаются показатели высокой скорости резания, точность позиционирования, исключительный уровень надежности, добиться которой удается благодаря применению качественных комплектующих: электронных и механических и новым решениям в компоновке и конструкциях выпускаемых станков.
Станки оснащены удобными доступами к подвижному пульту ЧПУ.
Среди китайских токарных ОЦ необходимо выделить такие модели: DL20MH, DL25MH, DL30MH, DL40MH.
Технические характеристики китайских токарных ОЦ
| Параметры | DL20MH | DL25MH | DL30MH | DL40MH |
|---|---|---|---|---|
| Мм, длина обработки, мах | 500 | от 1000 до 1500 | 940 | От 2000 до 3000 |
| Мм, радиус обрабатываемого вала, мах | 130 | 155 | 180 | 250 |
| Мм, радиус обрабатываемого диска, мах | 190 | 250 | 285 | 375 |
| Зажимной патрон, мм, r | 4″ | 5″ | 6″ | 7.5″ |
| Мм, размер радиуса отверстия в шпинделе | 38 | 43,5 | 43,5 | 50 |
| Мм, радиус прутка, мах | 32,5 | 37 | 37 | 42 |
| Масса, кг | 5500 | 8300 (7800) | 8500 | 18500 (17300,16400) |
| Габариты мм, (ВхШхД) | 1805х1905х3935 | 1990х1865х5000 | 2050х2082х5084 | 2050х2600х8800 (8300,7800) |
| Град, станина имеет угол наклона | 45 | 45 | 45 | 70 |
Нужна консультация?
Рекомендуем также ознакомиться с каталогом Токарные станки (Болгария).
настольный токарный станок
токарный станок
купить пресс ножницы
сверлильные станки по металлу
токарные станки по металлу
шлифовальный станок
фрезерный станок с чпу
токарно-винторезные станки
станок отрезной
токарно-винторезный станок
ножницы гильотинные
сверлильно-фрезерный станок
резьбонарезной станок
фрезерный станок по металлу
листогибочный пресс
трубогибочный станок
сверлильно фрезерный станок
зубофрезерный станок
токарно-сверлильный станок
зубодолбежный станок
дисковый отрезной станок
координатно-расточной станок
круглошлифовальный станок
плоскошлифовальный станок
трубонарезной станок
гидравлические гильотинные ножницы
радиально-сверлильный станок
балансировочный станок
заточной станок
пресс-ножницы по металлу
точильно-шлифовальные станки
трубонарезные станки
прессы гидравлические
листогибочный пресс
горизонтально фрезерный станок
вертикально-фрезерный станок
сверлильно-фрезерный стано
отрезной станок по металлу
круглошлифовальные станки
плоскошлифовальные станки
токарно-винторезные станки
трубонарезные станки
консольно-фрезерные станки
вертикально-сверлильные станки
Токарный обрабатывающий центр FCL-2507 / Токарные ОЦ с ЧПУ / Токарное / Владимирская станкостроительная компания
Подобрать:
FORCE ONE Горизонтальный токарный обрабатывающий центр Токарное оборудование
Особенности конструкции:
Применение анализа методом конечных элементов при расчете прочности конструкции и ребер жесткости обеспечивают высокую жесткость оборудования.
Цельнолитая станина и основные узлы станка выполнены из термостабилизированного чугуна Meehanite, что обеспечивает высокую точность на протяжении всего срока эксплуатации
Компоновка станка с наклоном направляющих 45° обеспечивает хороший сход стружки и оптимальное распределение нагрузок. При этом оборудование занимает меньшую площадь по сравнения со станками с наклоном направляющих 30°.
Высокоскоростные прецизионные роликовые направляющие или направляющие скольжения коробчатого типа. Заказчик может выбрать наиболее предпочтительный для него вариант. Благодаря предварительному натягу между каретками и телами качения достигается нулевой люфт, тем самым обеспечивается стабильная шероховатость даже при обработке криволинейных или наклонных поверхностей. Направляющие идеально подходят для высокоскоростных перемещений, выдерживают нагрузки, при этом энергопотребление значительно ниже, чем при использовании направляющих скольжения. Направляющие качения имеют значительно меньшие потери на трение, чем направляющие скольжения, что обеспечивает быструю реакцию и повышает точность позиционирования.
Множество точек контакта обеспечивают высокую жесткость при обработке на токарных и фрезерных операциях, например черновое точение с большим припуском и высокой подачей, а так же обработка материалов с высокой твердостью. Простота установки, возможность замены, простая структура для легкой смазки также являются неоспоримыми преимуществами направляющих качения. Крайне низкие потери на трение минимизируют износ, тем самым обеспечивают длительный срок службы.
Высококачественные серво-моторы Fanuc обеспечивают высокие выходные характеристики и являются залогом долгой и бесперебойной работы оборудования
Шарико-винтовые пары с предварительным натягом. Для повышения жесткости передачи по всем 3-м осям используются ШВП большого диаметра класса точности С3, тем самым обеспечивая высокую точность позиционирования и повторяемость. Синхронизированные телескопические кожуха исключают передачу шума и вибрации. ШВП Так же оснащены устройствами для предотвращения столкновений.
В случае механических аномалий или халатности оператора, встроенные устройства способны поглотить воздействие столкновения, тем самым минимизировать последствия и сохранить точность оборудования. Муфты прямого зацепления обеспечивают минимальное время реакции осей на командные движения серводвигателей и максимальную жесткость при передаче крутящих моментов
В шпинделе используются прецизионные подшипники класса P4, рассчитанные на большую осевую и радиальную нагрузки, что обеспечивает высокую жесткость и точность при тяжелых токарных операциях.
Стандартная револьверная головка на 12 позиций с комплектом оснастки:
— блок для расточного инструмента 3 шт.
— блок для проходных резцов 1 шт.
Система управления Fanuc/Siemens с дружественным интерфейсом легка в программировании, позволяет контролировать процесс обработки и отслеживать состояние станка. А наличие портов 45 дают возможность переносить и запускать управляющие программы с внешних носителей или по сети.
Программное обеспечение упрощает написание управляющих программ прямо на станке в диалоговом режиме.
Полностью программируемая задняя бабка (программируется как перемещение задней бабки, так и выдвижение пиноли) снижает время на переналадку при обработки длинных деталей, требующих поддержку задним центром.
Оси С в сочетании с револьверной головкой с приводным инструментом (ОПЦИЯ) делают возможным выполнение практически любых операций. Минимальный угол индексирования оси С 0,001°. Гидравлический тормоз оси С обеспечивает высокую стабильность при фрезеровании и контурной обработке. Использование системы крепления резцедержателей минимизирует временные затраты на замену инструмента. Так же по выбору заказчика может быть установлена револьверная головка с типом крепления инструмента BMT. Возможно два исполнения оси с ременным приводом или через зубчатую передачу, что позволяет передать большие усилия во время обработки.
Устройство привязки инструмента (ОПЦИЯ) предназначено для автоматического измерения инструмента и его износа, а также для обнаружения возможной поломки инструмента.
Кроме того, время, затрачиваемое на определение вылета инструмента, значительно сокращается: необходимо лишь подвести режущую кромку инструмента к датчику устройства привязки инструмента.
| Наименование | Ед. изм. | Данные | |
| СИСТЕМА УПРАВЛЕНИЯ | Fanuc / Siemens | ||
| ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ | Макс. диаметр устанавливаемый над станиной | мм | Ø600 |
| Макс. диаметр токарной обработки | мм | Ø300 | |
| Макс. длина обработки | мм | 690 | |
| Диаметр отверстия в шпинделе | мм | Ø77 | |
| Макс. диаметр прутка | мм | Ø65 | |
| ВЕЛИЧИНА ХОДА | Ось Х | мм | 180 |
| Ось Z | мм | 700 | |
| ГЛАВНЫЙ ШПИНДЕЛЬ | Размер патрона | 10″ | |
Мак. cкорость шпинделя |
об/мин | 3500 | |
| Мощность эл двигателя, пост./30 мин., αР22i | кВт | 11/15 | |
| Конус шпинделя | тип | A2-6 | |
| ПРОГРАММИРУЕМАЯ ЗАДНЯЯ БАБКА | Ход задней бабки | мм | 650 |
| Диаметр пиноли | мм | Ø75 | |
| Ход пиноли | мм | 80 | |
| Конус пиноли | КМ4 | ||
| РЕВОЛЬВЕРНАЯ ГОЛОВКА (гидравлическая/сервопривод) | Количество позиций | шт. | 12 |
| Сечение проходного инструмента | мм | 25х25 | |
| Диаметр державки расточного инструмента | мм | Ø40 | |
| ПОДАЧА | Скорость быстрого перемещения (ось X, Z) | м/мин | 30/30 |
| Скорость рабочего перемещения (ось X, Z) | мм/мин | 0,001-500 | |
| ШВП | Диаметр и класс точности ШВП по оси X | мм | Ø32Р10 |
| Диаметр и класс точности ШВП по оси Z | мм | Ø36Р10 | |
| ТОЧНОСТЬ | Позиционирование (+/-) | мм | ±0,004 |
| Повторяемость (+/-) | мм | ±0,003 | |
| ПРИВОДА | Сервопривод по оси Х, α8βi | кВт | 1,6 |
| Сервопривод по оси Z, α8i | кВт | 1,6 | |
| Гидравлическая помпа | кВт | 1,5 | |
| Насос СОЖ | кВт | 0,75 | |
| ЕМКОСТИ | Бак системы гидравлики | л | 60 |
| Бак системы СОЖ | л | 100 | |
| РАЗМЕРЫ | Длина | мм | 4 000 |
| Ширина | мм | 2 100 | |
| Высота | мм | 2 000 | |
| Вес (нетто/брутто) | кг | 6120/6480 |
| Fanuc 0i-TF с цветным LCD монитором 8,4″ |
| Главный шпиндель с гидравлическим 3-х кулачковым патроном 10″ и гидроцилиндром |
| Наклонные направляющие качения (роликовые) по осям X,Z (45°) |
| Сервопривода осей X,Z |
| Револьверная головка на 12 позиций |
| Программируемая задняя бабка с невращаюшейся пинолью + вращающийся центр КМ4 |
| Бак СОЖ |
| Система подачи СОЖ 3 Бар, 180Вт |
| Внутренний подвод СОЖ через револьвер |
| Гидравлическая станция |
| Сигнальный светофор состояния станка (3 цвета) |
| Освещение рабочей зоны станка |
| Стружкоуборочный конвейер с тележкой для стружки |
| Система автоматической смазки направляющих |
| Теплообменник шкафа электроавтоматики |
| Инструментальный держатель для наружной обработки |
| Инструментальный держатель для внутренней обработки |
| Набор сырых и каленых кулачков 10″ |
| Ящик с инструментами для обслуживания станка |
| Документация к станку на русском языке |
| Полностью закрытое защитное ограждения |
| Трансформатор 380В/50Гц |
| Монитор 10,4″ LCD + Manual guide i |
| Автоматическое устройство настройки инструмента |
| Ручное устройство настройки инструмента |
| Трансформатор 20 кВт исполнение СЕ (замена) |
| Ловушка деталей |
Ось С + осевая револьверная голова с приводным инструментом на 12 позиций (VDI30, муфта DIN5480, мощность привода инструмента 3кВт, скорость 25-4000 об/мин, макс. Ø обработки 272 мм. Держатели инструмента и приводные головки в комплект не входят) |
| Исполнение CE |
| Специальные опции (по запросу) |
Чем отличается токарный центр от обрабатывающего центра?
В чем разница между токарным центром и обрабатывающим центром?
Токарные центры выполняют операции с вращением шпинделя, в то время как обрабатывающий центр выполняет операции токарного типа.
Motor City Spindle Repair имеет большой опыт в ремонте шпинделя токарного центра, и мы уверены, что сможем отремонтировать ваш токарный шпиндель на любом станке. Мы восстанавливаем различные марки и модели высококачественных шпинделей, включая Mazak, DMG Mori Seiki, Okuma, Enshu, Fuji, MAG, Comau, Kessler, Weiss, GMN и многие другие. Наш опыт сосредоточен на восстановлении мотор-шпинделей для горизонтальных обрабатывающих центров, вертикальных обрабатывающих центров и токарных центров.
Мы можем предложить эти услуги в экстренных случаях со сроком выполнения от одного до трех дней и стандартным сроком выполнения от одной до двух недель.
Чтобы узнать больше, позвоните нам по телефону (734) 261-8600 или напишите нам по адресу [email protected].
Более 157 лет опыта работы в нашем шпиндельном цехе, обслуживающем крупнейшие корпорации США
Аэрокосмическая промышленность
Автомобильная промышленность
Сельское хозяйство
Станкостроение
и многие другие
Аварийно-Ремонтная Служба 24/7 + Доставим.
Самый агрессивный в отрасли 1-3 недели для стандартного ремонта
Мы быстро запустим вашу машину.
Выделенный персонал, доступный круглосуточно и без выходных, поможет вам в экстренном ремонте шпинделя.
Мы предлагаем самовывоз и доставку от двери до двери в рамках наших аварийно-восстановительных служб.
Мы ремонтируем в зависимости от ваших потребностей.
Гарантированная экономия затрат, так как у нас есть собственные возможности для механической обработки и шлифования
8 Технический персонал на полную ставку в нашем шпиндельном цехе
Отбалансировано, тестовый прогон и сертифицирован с полной гарантией на 1 год
Шпиндели проходят тестовый прогон на максимальных оборотах при выполнении анализа вибрации и температуры.
Подшипники проверяются на скорость и перемещение.
Все электрические компоненты тестируются, ремонтируются и при необходимости заменяются.
Динамическая и статическая балансировка шпинделей при максимальных оборотах.
Специалисты по ремонту ваших машин с моторным или ременным приводом:
Горизонтальные обрабатывающие центры
Вертикальные обрабатывающие центры
Токарные центры
Шлифовальные станки
Любые другие станки
Мы предлагаем следующие модификации шпинделя:
Продувка воздухом
Керамические подшипники
Новая конфигурация подшипников
Инкапсулированные обмотки двигателя 9000 9000 Шпиндельный привод со съемными шпонками Мы специализируемся на ремонте серводвигателей Fanuc, в том числе:
серия i
серия DiS
серия ALPHA
серия BETA
серия ROBODRILL
OEM Types we specialize in:
Bryant Spindle Repair
Dmg Mori Spindle Repair
Doosan Spindle Repair
Enshu Spindle Repair
Ex-Cell-O Spindle Repair
Fanuc Cnc Spindle Repair
Felsomat Spindle Repair
GMN Spindle Repair
Ремонт шпинделя Grob Systems
Ремонт шпинделя Hardinge
Ремонт шпинделя Heller
Ремонт шпинделя Kessler
Ремонт шпинделя Kitamura
Ремонт шпинделя Mag
Ремонт шпинделя Mazak
Ремонт шпинделя Mitsubishi
Ремонт шпинделя Mitsui Seiki
Ремонт шпинделя Mori Seiki
Ремонт шпинделя Niigata
Ремонт шпинделя NSK
Ремонт шпинделя NTC
Ремонт шпинделя Okamoto
Ремонт шпинделя OKK
Ремонт шпинделя Okuma
Ремонт шпинделя Omlat
Ремонт шпинделя Pope05
Ремонт шпинделя Weiss
Ознакомьтесь с нашими блогами!
-
Пакеты паспортов безопасности
24 марта 2023 г.
-
Ремонт или замена проходной крышки
14 марта 2023 г.
-
Требуется ли ремонт шпинделя?
March 13, 2023
-
Ball Screw Repair/Reverse Engineering
March 2, 2023
-
Spindle Dynamics Studio Training
February 20, 2023
-
February 16, 2023
More Blogs !
Больше блогов!
Выбрать Месяц Март 2023 Февраль 2023 Январь 2023 Декабрь 2022 Ноябрь 2022 Октябрь 2022 Сентябрь 2022 Август 2022 Июль 2022 Июнь 2022 Май 2022 Февраль 2022 Январь 2022 Декабрь 2021 Ноябрь 2021 Октябрь 2021 Сентябрь 2021 Август 2021 Март 12 Январь 2021 Сентябрь 2020 Август 2020 Июль 2020 Февраль 2020 Декабрь 2019Ноябрь 2019 г. Октябрь 2019 г. Июнь 2019 г. Апрель 2019 г. Март 2019 г. Сентябрь 2018 г. Август 2018 г., июль 2018 г., июнь 2018 г., май 2018 г., апрель 2018 года, март 2018 г. Февраль 2018 г. Январь 2018 г. Декабрь 2017 г. Ноябрь 2017 г. Октябрь 2017 г. Сентябрь 2017 г.
Август 2017 г., июль 2017 г., июнь 2017 г., май 2017 г. Апрель 2017 г. Март 2017 г. Февраль 2017 Январь 2017 г. Август 2016 г. Февраль 2016 г.
Чтобы узнать больше, позвоните нам по телефону (734) 261-8600 или напишите нам по адресу [email protected].
Более 157 лет опыта работы в нашем шпиндельном цехе, обслуживающем крупнейшие корпорации США
Аэрокосмическая промышленность
Автомобильная промышленность
Сельское хозяйство
Станкостроение
и многие другие
Служба аварийного ремонта 24/7 + Мы доставляем.
Самый агрессивный в отрасли 1-3 недели для стандартного ремонта
Мы быстро запустим вашу машину.
Выделенный персонал, доступный круглосуточно и без выходных, поможет вам в экстренном ремонте шпинделя.
Мы предлагаем самовывоз и доставку от двери до двери в рамках наших аварийно-восстановительных служб.
Мы ремонтируем в зависимости от ваших потребностей.
Гарантированная экономия средств, так как у нас есть собственные возможности для механической обработки и шлифования
8 штатных техников в нашем шпиндельном цеху
Отбалансировано, испытательный запуск и сертификация с полной гарантией на 1 год при выполнении анализа вибрации и температуры.
Подшипники проверяются на скорость и перемещение.
Все электрические компоненты тестируются, ремонтируются и при необходимости заменяются.
Динамическая и статическая балансировка шпинделей при максимальных оборотах.
Специалисты по ремонту ваших моторизованных или ременных станков:
Горизонтальные обрабатывающие центры
Вертикальные обрабатывающие центры
Токарные центры
Шлифовальные станки
Любые другие станки
Новая конфигурация подшипника
Инкапсуляция обмоток двигателя
Модернизация шпиндельного вала со съемными приводными шпонками
Мы специализируемся на ремонте серводвигателей Fanuc, включая:
Серия i
Серия DiS
Серия ALPHA
Серия BETA
Серия ROBODRILL
Читайте наши блоги!
-
Пакеты паспортов безопасности
24 марта 2023 г.
-
Ремонт или замена направляющей крышки
14 марта 2023 г.
-
Требуется ремонт шпинделя?
13 марта 2023 г.
-
Ремонт/обратный инжиниринг шарико-винтовой передачи
2 марта 2023 г.
-
Обучение в Spindle Dynamics Studio
20 февраля 2023 г.
-
16 февраля 2023 г.
Больше блогов!
Больше блогов!
Выбрать Месяц Март 2023 Февраль 2023 Январь 2023 Декабрь 2022 Ноябрь 2022 Октябрь 2022 Сентябрь 2022 Август 2022 Июль 2022 Июнь 2022 Май 2022 Февраль 2022 Январь 2022 Декабрь 2021 Ноябрь 2021 Октябрь 2021 Сентябрь 2021 Август 2021 Март 12 Январь 2021 Сентябрь 2020 Август 2020 Июль 2020 Февраль 2020 Декабрь 2019Ноябрь 2019 г. Октябрь 2019 г. Июнь 2019 г. Апрель 2019 г. Март 2019 г. Сентябрь 2018 г. Август 2018 г., июль 2018 г., июнь 2018 г., май 2018 г., апрель 2018 года, март 2018 г. Февраль 2018 г. Январь 2018 г. Декабрь 2017 г. Ноябрь 2017 г. Октябрь 2017 г.
Сентябрь 2017 г. Август 2017 г., июль 2017 г., июнь 2017 г., май 2017 г. Апрель 2017 г. Март 2017 г. Февраль 2017 Январь 2017 г. Август 2016 г. Февраль 2016 г.
Услуги по ремонту высокоскоростных шлифовальных шпинделей
Услуги по ремонту шпинделей VMC
Услуги по ремонту шпинделей Mazak ремонтной бригадой Motor City
Ремонт шпинделя Mazak. Услуги по ремонту шпинделей токарного центра ремонтной бригадой шпинделей Motor City.
Эншу Службы ремонта шпинделя от команды Motor City Spindle Demorment
Doosan Services Services от команды Motor City Spindle Deport
Ремонт шпинделя Motor City
. Услуги по ремонту шпинделя блока
высокоскоростные услуги по ремонту шпинделя
Услуги по ремонту шпинделя
Услуги по ремонту шпинделя
Служба ремонта шпинделя, управляемая передача Восстановлен ремонтной бригадой шпинделей Motor City
Ремонт шпинделей Доставка на ходу
Hermle / Kessler Услуги по ремонту шпинделей ремонтной бригадой Motor City
Услуги по ремонту шпинделей DMG Mori / Kessler от ремонтной бригады Motor City
Услуги по ремонту шпинделей токарного центра Hardinge от ремонтной бригады Motor City Бригада по ремонту шпинделей
Услуги по ремонту шпинделей ExCello / Weiss от ремонтной бригады Motor City
Услуги по ремонту шпинделей Okuma от ремонтной бригады Motor City
Пример ремонта шпинделя GMN, восстановленного компанией Motor City Ремонт шпинделя
Услуги по ремонту шпинделя DMG Mori Seiki ремонтной бригадой Motor City
Бесплатная оценка ремонта шпинделя
4
6 Мотор, восстановленный в Motor City Spindle Repair
Пример шпинделя, восстановленного и испытанного в Motor City Spindle Repair
NTC Услуги по ремонту шпинделя ремонтной бригадой Motor City
Услуги по ремонту шпинделя Comau / Kessler ремонтной бригадой Motor City
Пример ремонта шпинделя Kira, восстановленного ремонтной бригадой Motor City
Услуги по ремонту шпинделя токарного центра Fuji ремонтной бригадой Motor City
Пример ремонта и восстановления шпинделя обрабатывающего центра компанией Motor City Spindle Repair
Более 100 лет опыта работы в нашем шпиндельном цехе
Аварийный ремонт шпинделя
Пример ремонта шпинделя Hermle, восстановленного Motor City Ремонт шпинделя
Пример ремонта шпинделя Hessapp, восстановленного Motor City Ремонт шпинделя
Пример восстановления шпинделя OK Ремонт шпинделя Motor City
Пример шпинделя для обрабатывающего центра Kessler, ремонт шпинделя в компании Motor City
Токарная обработка с ЧПУ | Technox Machine & Manufacturing Inc.
Запросить предложение
В бизнесе с 1976 года,
Technox Machine & Manufacturing, Inc. обладает специальными навыками и оборудованием для токарной обработки крупногабаритных деталей от прототипов до средних партий.
Наше 3- и 4-осевое оборудование включает в себя одни из самых больших станков, доступных на сегодняшний день в промышленности, скорость и мощность которых расширяют границы формы, размера и сложности. У нас есть большой парк горизонтальных, вертикальных токарных станков и токарных станков с ЧПУ, которые дают нам возможность обтачивать детали диаметром до 152 дюймов и длиной 240 дюймов с жесткими допусками ± 0,001 дюйма.
Благодаря крану грузоподъемностью 15 тонн мы можем легко перемещать большие и тяжелые детали по всему нашему объекту. Независимо от того, требуется ли вам деталь из стандартного металла, высокопрочного сплава или конструкционного пластика, у нас есть возможность удовлетворить ваши требования по спецификации, в срок и в рамках бюджета.
Мы поддерживаем культуру качества и выполняем широкий спектр контролируемых и документированных процедур испытаний и проверок на всех критических этапах производства. Клиенты могут быть уверены, что ни одна деталь не покинет наш магазин, если она не соответствует самым высоким стандартам качества. Мы также предлагаем ряд отделочных услуг, включая покраску, порошковое покрытие и гальваническое покрытие, чтобы удовлетворить все ваши производственные требования.
Если вы хотите узнать больше о преимуществах наших услуг по токарной обработке крупных деталей, запросите расценки сегодня.
Токарная обработка с ЧПУ – вертикальные и горизонтальные токарные станки
Процессы обработки составляют важнейшую часть производства. Точение с ЧПУ широко ценится за его универсальность, что делает его одним из наиболее часто используемых процессов с ЧПУ.

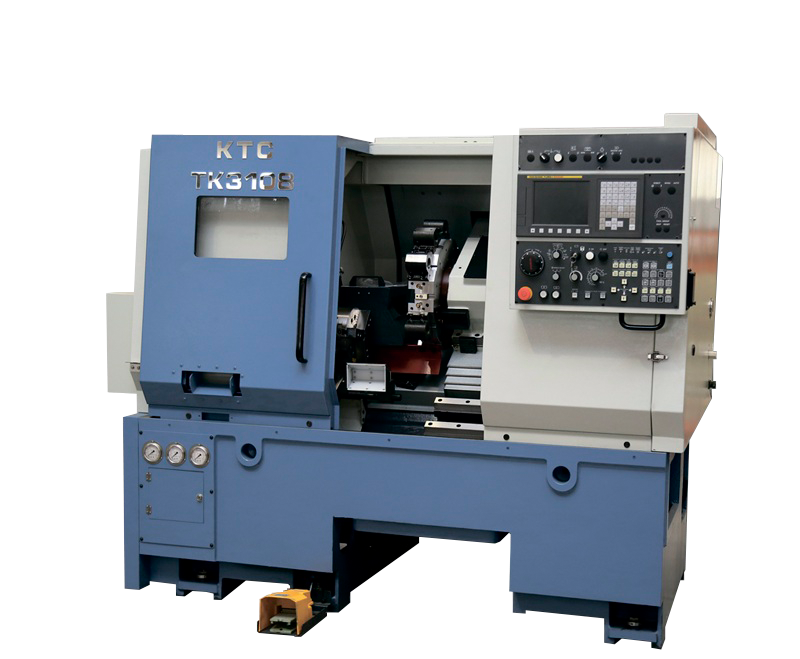

Токарные станки и токарные центры с ЧПУ
Токарные станки с ЧПУ
гораздо более ограничены по своим функциональным возможностям, чем токарные станки с ЧПУ.
Основное различие между токарными станками и токарными станками заключается в количестве осей, доступных для обработки. Токарные станки — это более простые станки, которые выполняют задачи по осям X и Z, а токарные центры включают в себя различные другие возможности , например:
- Сверление
- Фрезерование
- Накатка
- Скучно
- Сужение
- Нарезание резьбы
Другие возможности вспомогательного шпинделя могут быть доступны в зависимости от конкретного станка и его инструментов. Токарные станки с ЧПУ доступны в 3-х, 4-х и 5-осевых вариантах.
Операции на токарном станке
Несмотря на то, что токарные станки с ЧПУ становятся все более распространенными благодаря своей гибкости и более широкому спектру возможностей, токарные станки с ЧПУ по-прежнему играют важную роль в обработке деталей. Следующие пять общих задач чаще всего выполняются токарными станками:
- Контурная токарная обработка прикладывает инструмент к заготовке по контурной траектории, таким образом создавая контурную форму.
- Фасонная токарная обработка подает фасонный инструмент радиально в токарный станок.
- Коническое точение подает инструмент в заготовку под углом, срезая больше материала в одной точке и постепенно срезая меньше материала вдоль заготовки на большем конце.
- Прямая токарная обработка сохраняет цилиндрическую форму на протяжении всей операции при уменьшении размеров заготовки.
- Нарезание резьбы производит спиральную резьбу с помощью заостренного инструмента, который перемещается вдоль вращающейся заготовки с линейной подачей.
Вертикальные и горизонтальные токарные станки
Операции механической обработки могут выполняться как на вертикальном, так и на горизонтальном токарном станке в зависимости от ориентации шпинделя.
Вертикальные токарные станки
Вертикальные токарные станки ориентируют шпиндель в фиксированном положении в вертикальной плоскости.
Заготовка перемещается вверх или вниз, чтобы разместить ее на одной линии с соответствующим инструментом, необходимым для желаемой операции.
Вертикальные токарные станки менее сложны, чем горизонтальные. Они обеспечивают лучший вариант для проектов, которые сосредоточены на одной стороне, например, больших металлических пластинах и штампах. Они имеют преимущество перед горизонтальными токарными станками в условиях, когда провисание заготовки может быть фактором.
Горизонтальные токарные станки
Горизонтальные токарные станки не имеют фиксированного шпинделя, но используют различные головки, установленные на горизонтальной оси. Эти станки подходят для более широкого разнообразия форм и размеров и работают под действием силы тяжести, чтобы поддерживать чистоту заготовки во время обработки. Большинство горизонтальных токарных станков могут включать автоматические устройства подачи прутка.
Токарные услуги Technox
Технические специалисты Technox Machine & Manufacturing обладают необходимыми навыками и оборудованием для обработки крупногабаритных компонентов в циклах производства прототипов, малых или средних объемов.
