ТОРУС-250 детские болячки — Ремонт и модернизация

#1

copich

Отправлено 26 January 2015 18:13

«пришли» в ремонт. Проблема у всех плата выпрямителя питания для вентилятора, пробитые конденсаторы, как электролит, так и керамические. У меня вопрос, может кто уже сталкивался с такой бедой. На сколько я понимаю, это детская болячка, т.е. заводская. Какие конденсаторы ставили? Какие еще детские болячки есть, чтобы сразу все поменять?

Прикрепленные изображения

  • Наверх
  • Вставить ник

#2

Rust_eze

Отправлено 26 January 2015 19:20

Для начало надо было все продуть, а уже потом фоткать.

Да и причина пробоя вполне могла быть из за пыли.

Ребята, давайте жить дружно!

  • Наверх
  • Вставить ник

#3

tehsvar

Отправлено 26 January 2015 22:25

Да не. Там стандартно кондёр не держит. Потом умирает вентилятор на 48 вольт. Вот с ним проблемы у нас. Не достанешь. Ставим на 220, а плату выбрасываем. Иначе без нагрузки на кондёре все 300 вольт будут. Он БАХ-ает прекрасно. С выпуском джина из-под колпака.

  • Наверх
  • Вставить ник

#4

copich

Отправлено 27 January 2015 10:41

Да не. Там стандартно кондёр не держит. Потом умирает вентилятор на 48 вольт. Вот с ним проблемы у нас. Не достанешь. Ставим на 220, а плату выбрасываем. Иначе без нагрузки на кондёре все 300 вольт будут. Он БАХ-ает прекрасно. С выпуском джина из-под колпака.



Это я ожидал, т.е. что что-то с вентилятором. Что еще из «детского» у таких сварочников может быть? Что еще бывает? Меня больше этот вопрос интересует.

Т.е. это микрохлопушка? аппарат и хлопушка, так сказать два в одном

  • Наверх
  • Вставить ник

#5

copich

Отправлено 27 January 2015 10:58

Для начало надо было все продуть, а уже потом фоткать.

Да и причина пробоя вполне могла быть из за пыли.



Дело не в пробое, а повышенном напряжении. Продувать когда полезу, а пока только — фотки . А то не все клиенты верят, за что деньги с них берут.

Вот когда телевизоры приносили с тараканами, бррр, то еще удовольствие. В сварочниках кроме пыли, травы и пр ерунды еще не встречал таракашек.

  • Наверх
  • Вставить ник

#6

Dmitry1962

Отправлено 27 January 2015 11:23

Я еще менял входной мост на более мощный-высоковольтный — типа KBPC5010, источник дежурного напряжения -тоже — взял плату из какого-то источника для игрушек/телефонов с 15 В/1,5 А — уж больно мне родная платка не понравилась, и в схеме задержки включения поменял резистор на более мощный — 2 Вт.

  • Наверх
  • Вставить ник

#7

tehsvar

Отправлено 27 January 2015 12:01

Основное — плата самопитания, зарядные резисторы. Транзисторы и вых.диоды. Транс разваливается от ударов. Проходные конденсаторы горят вместе с платой. Это основное. Ну ещё иногда плата управы выгорает от попадания капель сварки на неё.

  • Наверх
  • Вставить ник

#8

copich

Отправлено 27 January 2015 13:57

Я еще менял входной мост на более мощный-высоковольтный — типа KBPC5010, источник дежурного напряжения -тоже — взял плату из какого-то источника для игрушек/телефонов с 15 В/1,5 А — уж больно мне родная платка не понравилась, и в схеме задержки включения поменял резистор на более мощный — 2 Вт.

Это вы немного о другой модели. Здесь такого нет. На другой медельке, эта плата как … китайский самопал соберающийся в самом глубоком подвале. Жаль фотки не осталось.



Основное — плата самопитания, зарядные резисторы. Транзисторы и вых.диоды. Транс разваливается от ударов. Проходные конденсаторы горят вместе с платой. Это основное. Ну ещё иногда плата управы выгорает от попадания капель сварки на неё.



Спасибо за просвещение. Мои «трупики» еще не совсем убитые. Несколько штук со сломанным креплением инвертора к корпусу из-за чего произошло КЗ на радиатор. Следствие на фото. Весь инвертер перебирать, жду ответа от клиента, может откажется. Хоть по 130р\транзистор, но их … всех перепаять да еще резисторы и проверить слаботочку… Думаю, что не кисло выходит… + вентилятор до кучи. Только выпрямитель и корпус остается

Плата вспомогательного питания выполнена более или менее, но должна еще поработать, продуть помыть и на фронт можно будет отправлять. Резисторы пусковые — керамика, мощнее нет смысла ставить, Единственное смущает их номинал 3. 3 Ом, да и еще в паралеле. Может от этого и дохнут? Обычно около 50Ом, этого вполне хватает для нормального заряда конденсаторов.

Я вот по опыту и роликовые ставил и шариковые вентиляторы и дороже и дешевле —- и те и те возвращались. У вас как по статистике, что дольше живет?

Прикрепленные изображения

Сообщение отредактировал copich: 27 January 2015 14:04

  • Наверх
  • Вставить ник

#9

Бэтмэн

Отправлено 27 January 2015 19:09

«пришли» в ремонт. Проблема у всех плата выпрямителя питания для вентилятора, пробитые конденсаторы, как электролит, так и керамические. У меня вопрос, может кто уже сталкивался с такой бедой. На сколько я понимаю, это детская болчяка, т.е. заводская. Какие конденсаторы ставили? Какие еще детские болячки есть, чтобы сразу все поменять?

Попробуйте обратиться в группу «Торус» http://vk.com/club84014133

  • Наверх
  • Вставить ник

#10

Dmitry1962

Отправлено 28 January 2015 10:52

Вот этот источник (называйте, как хотите — вспомогательный, дежурный….) , и вот этот мост — в двух Торусах (200 и 250) были источниками бед, их и менял.

Прикрепленные изображения

  • Наверх
  • Вставить ник

#11

copich

Отправлено 29 January 2015 08:23

Вот этот источник (называйте, как хотите — вспомогательный, дежурный. …) , и вот этот мост — в двух Торусах (200 и 250) были источниками бед, их и менял.



Насет выпрямителя я не спорю. А вот вспомогательный источник питания, достаточно уверенно здесь выполнен. В другой модели он сделан так что не то что доверия не вызывает, так еще и … в общем по другой модельки с вами соглашусь. А тут вполне выполнен. Ну скажем, взять из игрушки и поставить сюда на мой взгляд менее успешное решение. Хотя новоустановленного изделия я не видел и это пока только мои домыслы. Насчет выпрямителя, то да, можно и мощнее… Тут в общем то можно (НУЖНО) все более мощное ставить, но это отразится на выходной стоимости. Клиент съекономил при покупке, а при ремонте уж точно разорятся не будет.

Меня интересовала информация о особо часто встречаемых проблемах и на что надо обратить внимание, т.е. проверить. Поэтому я Вас не то что выслушал, а прислушался и конечно проверил визуально. И конечно я думал, что вы немного о другой модели ведя речь о вспомогательный источник питания. Там он как в кетайской зарядке выполнен, ну очень очень дешево. А тут вполне ремонто пригоден и лаком покрыт и стоит изолировано от влаги. Поэтому если бабахнет то явно не из-за того что не досмотрел

Пусть это будет на совести того кто это купил

Я не часто такое ремонтирую и мне важно любое мнение. А то что я высказал свое виденье, то получился диалог и после уточнений ваша информация является еще важнее. За что вам СПАСИБО!!!

  • Наверх
  • Вставить ник

#12

copich

Отправлено 29 January 2015 08:34

Попробуйте обратиться в группу «Торус» http://vk.com/club84014133



Спасибо, попробуем.

  • Наверх
  • Вставить ник

#13

Delta

Отправлено 07 December 2015 16:34

Да не. Там стандартно кондёр не держит. Потом умирает вентилятор на 48 вольт. Вот с ним проблемы у нас. Не достанешь. Ставим на 220, а плату выбрасываем. Иначе без нагрузки на кондёре все 300 вольт будут. Он БАХ-ает прекрасно. С выпуском джина из-под колпака.

После удаления штатного 48 в. вентилятора и установки на 220в. какие то изменения в схеме требуются?

  • Наверх
  • Вставить ник

#14

copich

Отправлено 07 December 2015 17:04

После удаления штатного 48 в. вентилятора и установки на 220в. какие то изменения в схеме требуются?

конечно. Изменить схему запитки вентилятора. Т.е. сделать питание вентилятора от 220В.

  • Наверх
  • Вставить ник

#15

Delta

Отправлено 07 December 2015 19:45





конечно. Изменить схему запитки вентилятора. Т.е. сделать питание вентилятора от 220В.

 Пытался как-то поменять вентилятор на бесперебойнике. Самое неприятное в этой ситуации то, что контроллер завязан на скорости вращения вентилятора и при оборотах ниже пороговых ИБП выдает ошибку и отказывается работать, что собственно у меня, и случилось — новый вентилятор больше по размеру и работает на меньших оборотах.  А так совет здравый будешь, проездом позвони, на самолётике дадим, порулить на Яшке.

Сообщение отредактировал Delta: 07 December 2015 19:47

  • Наверх
  • Вставить ник

#16

copich

Отправлено 07 December 2015 20:10

 Пытался как-то поменять вентилятор на бесперебойнике. Самое неприятное в этой ситуации то, что контроллер завязан на скорости вращения вентилятора и при оборотах ниже пороговых ИБП выдает ошибку и отказывается работать, что собственно у меня, и случилось — новый вентилятор больше по размеру и работает на меньших оборотах.  А так совет здравый будешь, проездом позвони, на самолётике дадим, порулить на Яшке.

Тут без замера оборотов, т.е. два провода. Размер не помню, штатный, 180х180 кажется и по толщине можно 25 воткнуть. Завтра на работе буду, могу замерить, на складе лежат.

Найти ноль и фазу. В общем здесь проще пареной репы.





Предложение принимается!!!

  • Наверх
  • Вставить ник

#17

Kurt1

Отправлено 07 December 2015 20:19

на самолётике дадим, порулить на Яшке.

Как надо проявить себя, что бы получить такое предложение

  • Наверх
  • Вставить ник

#18

Джин

Отправлено 07 December 2015 20:36

После удаления штатного 48 в. вентилятора и установки на 220в. какие то изменения в схеме требуются?

На 220в дуют хуже, проверено неоднократно. Если менять для себя, то пойдет, но если с этого апп. сутками сварные не слазят — будет заметно.

  • Наверх
  • Вставить ник

#19

Delta

Отправлено 07 December 2015 22:08

Как надо проявить себя, что бы получить такое предложение



Всё просто, в Самаре есть программа подготовки пилотов. Покупайте или делайте самолёт, ставьте ангар и вперёд. Ща как попрут, меня отсюда за подобный флуд ,может ещё успею спросить. Я собственно чего тут материализовался, притащили покоцаный, но ещё рабочий  250- тый.просят 7тыр. хочу подлечить и ежели попросит кто поварить не так боязно отдавать. Хотя уже есть два аппарата один кондовый  220/380 на торе не подъёмный, висит якорем в гараже второй, конторский PRESTIGE 220/S PRO который всегда могут попросить назад. Брать, не брать 250- тый?

  • Наверх
  • Вставить ник

#20

copich

Отправлено 08 December 2015 10:04

Всё просто, в Самаре есть программа подготовки пилотов. Покупайте или делайте самолёт, ставьте ангар и вперёд. Ща как попрут, меня отсюда за подобный флуд ,может ещё успею спросить. Я собственно чего тут материализовался, притащили покоцаный, но ещё рабочий  250- тый.просят 7тыр. хочу подлечить и ежели попросит кто поварить не так боязно отдавать. Хотя уже есть два аппарата один кондовый  220/380 на торе не подъёмный, висит якорем в гараже второй, конторский PRESTIGE 220/S PRO который всегда могут попросить назад. Брать, не брать 250- тый?

  конечно попрут



А по делу. Смысл в следующем, эти торусы изначально сложно назвать промышленными, т.е. которые и кидать можно и не жалко… да как и ресента… Хотя у ресанты с крепежом лучше на порядок. Поэтому если не жалко денег и аппарат рабочий, то можно и прикупить. Как инвертор вполне приличная штукенция. Обратите внимание:

— если он действительно на 250А то он должен быть на 3-и фазы

— желательно взять токовые клещи и проверить выдаваемый ток (пусть хоть на электроде . .. но все же)

— если не убитый и предыдущие пункты выполняются то он стоит этих денег.



Варить куда приятнее чем на трансформаторном. Да еще и таскать нааааамного легче.

  • Наверх
  • Вставить ник

Российские инверторы Торус глазами сервисного инженера

Представлены следующие модели аппаратов:

  • ТОРУС 165 Мастер

  • ТОРУС 175 Терминатор

  • ТОРУС 210 Комфорт

  • ТОРУС 235 Прима

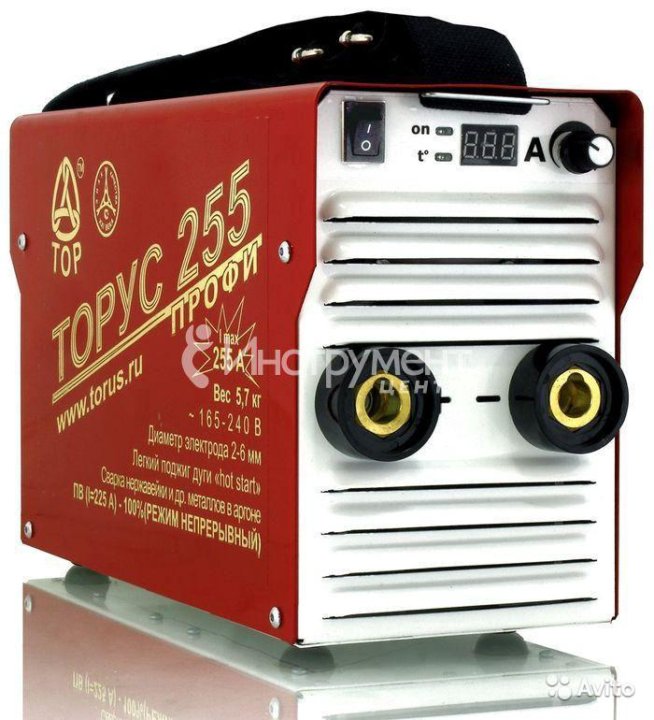

  • ТОРУС 250 Экстра

  • ТОРУС 255 Профи

Уникальная особенность сварочных аппаратов серии ТОРУС  состоит в том, что инверторы производятся на собственном заводе компании, расположенном в  Москве.

Все установки выполнены в едином стиле, незначительно различаясь размерами. Дизайн выполнен в минималистичном стиле: включатель, регулятор тока, индикаторы работы и  перегрева.  Старшие модели оборудованы индикатором сварочного тока.

Целевая ниша оборудования — использование на небольших производствах, в качестве универсальной установки для ручной сварки. «Переходной» вес оборудования, вкупе с неплохим запасом мощности позволяет использовать его как в качестве монтажного оборудования, так и на рабочих местах.

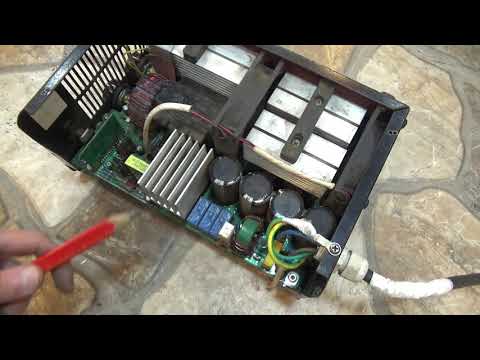

Теперь перейдем к вскрытию.

Линейка аппаратов создана на основе блочно-модульной системы, которая включает в себя силовой блок, блок выпрямителя и блок платы управления с импульсным блоком питания. Плата управления  выполнена на базе SMD элементов.  По каким-то соображениям, все номиналы микросхем на плате управления затерты производителем. Логика этого решения осталась для нас загадкой, учитывая, что найти схемы в интернете не составляет особых проблем.  Ещё одним недостатком можно считать относительно тонкое (особенно по сравнению с китайскими конкурентами) лакокрасочное покрытие, что значительно повышает риск короткого замыкания при работе в условиях высокой запыленности металлизированной пылью.  Традиционная рекомендация раз в квартал продувать установку от пыли, здесь как нельзя актуальна!

На всех представленных моделях установлены подстроечные резисторы(о них чуть ниже). В этих аппаратах понятие разъём отсутствует как класс, все соединения между блоками выполнены пайкой. С одной стороны — это безусловно надёжнее, чем разъем, с другой стороны пайка не всегда удобна в плане ремонта.  Для замены или тестирования платы потребуется отпаять 5-10 соединений.

В старших трёх моделях за систему охлаждения отвечает вентилятор на 48 В, данный тип вентиляторов является достаточно дорогим и дефицитным,  в трёх младших моделях классическое решение- вентилятор на 220В. При подключении вилки аппарата в сеть, вся  силовая часть аппарата сразу запитывается высоким напряжением. Выключатель принудительно замыкает (либо размыкает) на плате управления температурный датчик (то есть отключение установки фактически является имитацией режима «перегрев»).  Конденсаторы установлены прямо на силовой плате, что может привезти к увеличению объёма повреждений их выходе из строя.

Перейдем к силовой части.

Различие в габаритах вполне объяснимо: во-первых, с ростом максимального тока, необходимо улучшать теплоотвод (и соответственно увеличивать рабочую площадь радиаторов), во-вторых – монтаж дополнительных силовых транзисторов также требует места.

В блоке питания на моделях 165/175 установлено 6 электролитических конденсаторов 220 мкФ 400В. В модели 210 установлено 6 электролитических конденсаторов 330 мкФ 400 В. В моделях 235/250/255 установлено 8 электролитических конденсаторов 220 мкФ 400 В.

В принципе, это говорит о весьма неплохом запасе с точки зрения производительности и ресурса.

В моделях  ТОРУС 255 Профи  и 250 Экстра установлено по 16 транзисторов IRFP 360 (23А 400В).

В моделях  ТОРУС 235 Прима установлено 20 транзисторов 16N50 (16А 500В).

В модели 210 Комфорт установлено 16 транзисторов 16N50 (16А 500В).

В моделях ТОРУС 165/ 175 установлено 12 транзисторов 16N50 (16А 500В).








 Модель  Блок питания, конденсаторы  Силовая плата, транзисторы
 Торус 165  6*220мкФ/400В  12*16N50 (16А/500В)
 Торус 175  6*220мкФ/400В  12*16N50 (16А/500В)
 Торус 210  6*330мкФ/400В  16*16N50 (16А/500В)
 Торус 235  8*220мкФ/400В  20*16N50 (16А/500В)
 Торус 250  8*220мкФ/400В  16*IRFP 360 (23А/400В)
 Торус 255  8*220мкФ/400В  16*IRFP 360 (23А/400В)

При внешнем осмотре схемотехники аппаратов и по результатам  испытаний, у нас сложилось впечатление, что модели  250/255 и  165/175  конструктивно идентичны и  различия в максимальном сварочном токе обусловлены  заводской настройкой.

Результаты тестов:








Сводные тесты Торус
Модель Заявленный максимальный ток, А Измеренный максимальный то, А После регулировки, А Напряжение холостого хода, В Рабочее напряжение, В (±2)
ТОРУС 165  165  166 ± 10А  185 ± 10А  65.3  29
ТОРУС 175  175  171 ± 10А  184 ± 10А  65.3  30.6
ТОРУС 210  210  206 ± 10А  215 ± 10А  66.8  28.7
ТОРУС 235  235  233  ± 10А  240 ± 10А  65. 9  27.4
ТОРУС 250  250  245  ± 10А  260 ± 10А  64.9  26
ТОРУС 255  255  251  ± 10А  260 ± 10А  65  26.1

Теперь давайте подведем итоги.

В целом, можно только порадоваться, что российским производителям удаётся создавать вполне конкурентноспособное оборудование, находящееся  близком технологическом уровне к основным китайским производителям.

Внутри линейки с нашей точки зрения нет существенных различий между парами моделей 175/165 и  255/250, поэтому вполне можно сэкономить деньги.
