Тв 6 станок характеристики: Токарный станок ТВ-6 – технические характеристики, устройство

Школьный токарный станок ТВ 6:устройство,фото,видео,характеристики

1. Органы управления токарного станка
2. Устройство токарного станка
3. Кинематическая схема
4. Электрическая схема
5. Передняя бабка токарного станка
6. Гитара токарного станка
7. Коробка подач
8. Фартук токарного станка
9. Задняя бабка токарного станка
10. Технические характеристики
11. Видео

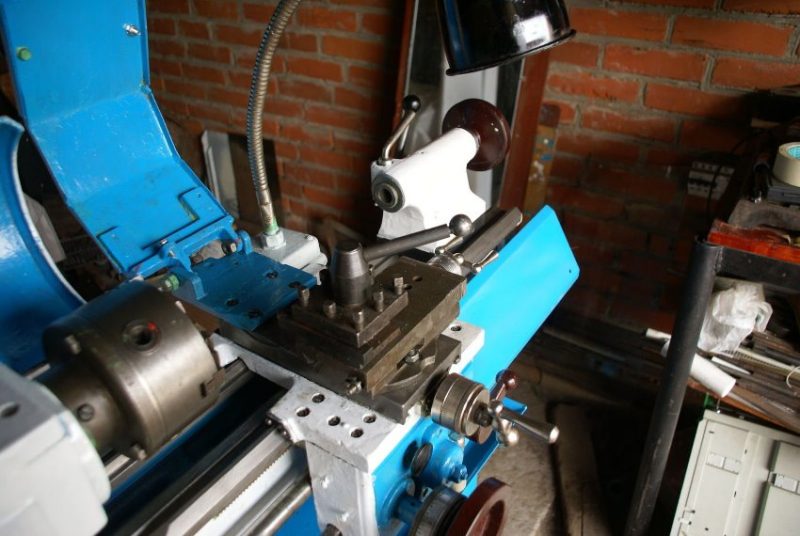

фото:токарный станок ТВ 6

Токарный станок ТВ 6 предназначен для обучения  школьников и студентов основам токарного дела, изготовлению простых деталей в условиях единичного производства.

ТВ 6, как токарный станок ТВ 4 и токарный станок ТВ 16 позволяет выполнять  следующие токарные операции:

• Наружное и внутреннее точение цилиндрических и конических поверхностей
• Нарезание резьбы, как резцом, так и метчиком
• Сверление и рассверливание отверстий
• Торцевание и отрезку деталей и т. д.

Органы управления токарного станка ТВ 6

1. Ручка установки частоты вращения шпиндельной бабки;
2. Ручка установки частоты вращения шпиндельной бабки;
3. Ручка изменения направления подачи;
4. Ручка установки подачи и шага нарезаемой резьбы;
5. Ручка включения ходового валика и винта;
6. Ручное перемещение продольной каретки;
7. Включение реечной шестерни;
8. Включение продольной механической подачи;
9. Включение гайки ходового винта;
10. Ручное перемещение поперечных салазок;
11. Ручное перемещение верхних салазок;
12. Крепление резцовой головки;
13. Крепление пиноли задней бабки;
14. Перемещение пиноли задней бабки;
15. Фиксация задней бабки к направляющим станины;
16. Местное освещение;
17. Включение сети;
18. Блок управления

фото:органы управления токарного станка

Устройство токарного станка ТВ 6

1. Передняя бабка;
2. Гитара сменных зубчатых колес;
3. Коробка подач;
4. Фартук;
5. Суппорт;
6. Задняя бабка;
7. Станина;
8. Электрооборудование;
9. Задняя тумба;
10. Передняя тумба;
11. Защитный кожух

фото:устройство токарного станка

Кинематическая схема токарного станка ТВ 6

фото:кинематическая схема токарного станка

Электрическая схема токарного станка ТВ 6

фото:электрическая схема токарного станка

Передняя бабка токарного станка ТВ 6

Передняя бабка предназначена для поддержания обрабатываемой заготовки и передачи ей вращательного движения. В токарном станке ТВ 6 передняя бабка является и коробкой скоростей и имеет шесть ступеней скоростей.

Монтаж передней бабки осуществляется по линии центров в горизонтальной плоскости при помощи двух установочных винтов. Шпиндель передней бабки установлен на двух упорных подшипниках 9 и радиальном подшипнике 19.

Вращательное движение передается от электродвигателя через ременную передачу на ведущий вал коробки скоростей. Внутри коробки, движение передается через вал 2 и неподвижное зубчатое колесо 3 на вал 4 с неподвижными шестернями 12, 6 и блоком шестерен 5.

Блок шестерня 5 принимает участие только при реверсе подачи.

Вращение заготовки, закрепленной в трехкулачковом патроне или планшайбы, передается от шпинделя. При обработке заготовки в центрах, в шпиндель вставляется неподвижный центр.

В коробке скоростей установлено устройство для изменения направления суппорта. Это осуществляется перемещением зубчатого колеса 15 в левое или правое положение при помощи рукоятки 3.

В левом положении зубчатого колеса 15 выполняется прямое вращение от блока шестерен 16. В правом положении колеса 15 выполняется обратное вращение при помощи паразитной шестерни 6.

фото:передняя бабка токарного станка

Гитара сменных зубчатых колес токарного станка ТВ 6

Гитара – передаточный механизм, служащий для передачи вращательного движения от шпинделя коробки скоростей к коробке подач.

Гитара состоит из кронштейна 1 и шестерен 2,4,7.

фото:гитара токарного станка

Коробка подач школьного токарного станка ТВ 6

Вращательное движение на коробку подач передается от коробки скоростей через передаточный механизм.

Поворачивая рукоятку 4 в трех положениях, блок-шестерен 6 перемещается по шлицам вала 5 и поочередно входит в зубчатое зацепление зубчатыми колесами 2,3,4. Что дает возможность нарезать метрическую резьбу с шагом 0,8; 1; 1,25 мм и продольную подачу суппорта 0,08; 0,1; 0,12 мм/об.

Рукояткой 5 осуществляется включение ходового винта и валика.

Смазка трущихся поверхностей и шестерен осуществляется фитилями.

фото:коробка подач токарного станка

Фартук настольного токарного станка ТВ 6

Фартук предназначен для механической продольной подачи суппорта от ходового валика, винта и ручной продольной подачи.

Маховиком 1 осуществляется ручная подача. Маховик сидит на валу 4, на котором установлено зубчатое колесе 11, входящее в зацепление с шестерней 3. Шестерня 3 сидит на валике реечной шестерни 2.Реечная шестерня, в свою очередь, входит в зацепление с зубчатой рейкой.

Механическая подача осуществляется червяком 5, установленном на ходовом валике 10 при помощи шпоночного соединения. Червяк входит в зацепление с червячной шестерней 13 и далее через муфту передается на реечную шестерню.

фото:фартук токарного станка

Задняя бабка токарного станка ТВ 6

Задняя бабка предназначена для поддержания конца заготовки, во избежание радиального биения. Кроме этого, в заднюю бабку устанавливается сверло для обработки отверстий.

Корпус 1 расположенный в основании 2 перемещается по направляющим станины.

Пиноль перемещается в осевом направлении в корпусе. В пиноли имеется коническое отверстие, в которое вставляется различные инструменты для выполнения токарных и сверлильных работ (упорный центр, сверло, развертки и т.д.). Осевое перемещение пиноли осуществляется при помощи маховика 4 и винта 5.

Регулировка сооснтости пиноли задней бабки и шпинделя осуществляется гайкой 12 и двумя винтами 11, расположенных с обеих сторон задней бабки.

Фиксация задней бабки в нужном положении выполняется поворотом вправо рукоятки 13.

фото:задняя бабка токарного станка

Техническая характеристика школьного токарно-винторезного станка по металлу ТВ 6

Видео:Токарный станок ТВ 6

ТВ-6 токарно-винторезный станок: Паспорт, Характеристики, Схема, Руководство

Токарно-винторезный станок ТВ-6 стал выпускаться в серийном производстве только с 1980 года ростовским станкостроительным предприятием «КомТез-Плюс». Эта модель заменила предшествующую ТВ-4 и широко применяется в учебных целях для молодых специалистов по токарному делу. В связи с этим его возможности в техническом и эксплуатационном плане стандартны, поэтому он способен выполнять типовые работы по холодной механической обработке заготовок.

Основное назначение станка

Данный вид оборудования разработан для проведения обучающей программы по базовым аспектам токарных работ, поэтому у него нет высокотехнологичных режимов. Как правило, его используют для таких стандартных операций, как:

• Высверливание и расточка отверстий.
• Обрезка лишних участков детали.
• Обработка торцевых частей.
• Создание резьбы метрического типа.
• Обточка изделий конусообразной и цилиндрической формы.

Станок ТВ6 или как его еще называют «школьник», применяется только для работы со сталью различной твердости и цветными металлами. Это связано с тем, что при обработке других материалов образуются летучие вещества, которые имеют в составе потенциально опасные включения, способные причинить вред здоровью человека. Также к числу вредных веществ относится мелкодисперсная пыль, которая небезопасна при точении изделий в учебных заведениях.

Технические характеристики

Оборудование обладает достаточно небольшими размерами – 144х47х11 см и весом 300 кг, поэтому он отлично помещается в учебную мастерскую. При этом такие габариты позволяют обеспечить доступ к нему со всех сторон, что немаловажно для полноценной работы. Обработка изделий может производиться в том случае, если ее наибольший диаметр над резцедержателем равен 8 см, а над основанием – 20 см.

Максимальная длина детали, которая помещается в рабочую зону, равняется 35 см, однако участок, подвергающийся обработке, может быть всего 30 см. Не менее важно знать высоту центров станка ТВ-6, расположенных над опорной частью режущего приспособления – 12 мм. Габариты резцедержателя в стандартной комплектации равны 12х12 мм. На основе паспортных данных можно выделить следующие основные параметры:

• Высота центров над направляющими основания – 108 мм.
• Расстояние между патроном и задней бабкой – 350 мм.
• Движение резцедержателя в параллельном направлении на деление лимба — 0,5 мм, в перпендикулярном – 0,025 мм.
• Движение резцедержателя в параллельном направлении на оборот лимба – 30 мм, в перпендикулярном – 2 мм.
• Есть 3 метрических резьбы.
• Скорость вращения в прямом и обратном направлении – 130, 170, 235, 385, 510,700 об/мин.
• Наибольший допустимый диаметр прутка – 12 мм.
• Количество ступеней вращения во всех направлениях – 6.
• Конус Морзе шпинделя — №3.
• Возможность остановки шпинделя – отсутствует.
• Возможность блокировки рукоятей – отсутствует.
• Мощность электрического двигателя – 110 Вт.

Сведения о производителе учебного токарно-винторезного станка ТВ-6

Производитель токарно-винторезного станка модели ТВ-6 — Ростовский завод малогабаритного станочного оборудования МАГСО, основанный в 1956 году.

Завод МАГСО входит в Финансово-промышленную группу КомТех, которая на рынке станочного оборудования существует уже несколько лет и имеет приоритет по выпуску малогабаритных металлорежущих станков токарных, фрезерных, вибрационных, заточных, сверлильных, которыми комплектуются школы, профтехучилища, колледжи, институты, ремонтно-монтажные организации всех регионов России.

Станки, выпускаемые Ростовским заводом малогабаритного станочного оборудования МАГСО

• НС-16 — станок сверлильный настольный Ø 16
• НГФ-110Ш3 — станок фрезерный небольшой мощности 0,6кВт, размер стола 100х400 мм
• НГФ-110Ш4 — станок фрезерный небольшой мощности 0,75кВт, размер стола 100х400 мм
• СНВШ — станок сверлильный настольный Ø 16
• СНВШ-2 — станок сверлильный настольный Ø 16
• ТВ-4
  — станок токарно-винторезный учебный Ø 200, РМЦ 350 мм
• ТВ-6
  — станок токарно-винторезный учебный Ø 200, РМЦ 350 мм
• ТВ-6М
  — станок токарно-винторезный учебный Ø 200, РМЦ 350 мм Дубно
• ТВ-7
  — станок токарно-винторезный учебный Ø 220, РМЦ 330 мм
• ТВ-7М — станок токарно-винторезный учебный Ø 220 мм, РМЦ 275 мм
• ТВ-9 — станок токарно-винторезный учебный Ø 220 мм, РМЦ 525 мм
• ТВ-11 — станок токарно-винторезный учебный с частотным преобразователем Ø 240, РМЦ 750 мм

ТВ-6 (ТВ6) станок токарно-винторезный учебный.

Назначение, область применения

Школьный токарно-винторезный станок ТВ-6 заменил модель ТВ-4

и был заменен на более совершенную модель
ТВ-6М.
Станок ТВ-6 является учебным универсальным токарно-винторезным станком и предназначается для всевозможных токарных работ в мастерских школ для политехнического обучения и по холодной обработке металлов резанием.

Принцип работы и особенности конструкции станка

Учебный токарно-винторезный станк ТВ-6, несмотря на упрощенную конструкцию, имеет все узлы «взрослого» токарно-винторезного станка: коробку скоростей, гитару, коробку подач, ходовой вал и ходовой винт, суппорт с механической подачей.

Станок ТВ-6 имеет 6 скоростей шпинделя за счет переключения шестерен в коробке передней бабки, 3 скорости подач суппорта, может нарезать 3 метрические резьбы без перестановки шестерен в гитаре.

Конец шпинделя станка ТВ-6 имеет резьбу М36х4, поэтому для установки токарного или поводкового патрона на шпиндель необходим промежуточный фланец (его называют, также, план-шайба) (смотрите статью Токарные патроны). Стандартный патрон для станка ТВ-6 — Ø100 мм.

Привод станка ТВ-6 осуществляется от асинхронного электродвигателя ~380В. Через клиноременную передачу и одноступенчатые шкивы движение передается на входной вал коробки скоростей. Внутри коробки скоростей движение через шестерни передается на шпиндель. Шпиндель, в зависимости от положения рукояток на передней бабке, вращается с одной из 6-и скоростей. Направление вращения шпинделя определяется двигателем.

От шпинделя через шестерни движение передается на выходной вал коробки скоростей, затем на гитару, и от нее на входной вал коробки подач.

На выходе коробки подач имеются ходовой вал и ходовой винт, которые вращаются попеременно с одной из 3-х скоростей. Ходовой винт включается при нарезании резьб. Скорость и направление вращения ходового винта задается рукоятками на коробке подач и определяет одну из 3-х метрических резб (ходовой винт можно использовать в режиме продольной подачи, но не используется, чтобы не изнашивать его), ходовой вал дает возможность получить одну из 3-х продольных подач суппорта. Скорость подачи и направление задается рукоятками на передней стенке коробки подач.

Ходовой винт и ходовой вал проходят сквозь фартук суппорта, который преобразует вращательное движение ходового винта или ходового валика в поступательное продольное движение суппорта. Поперечное механическое движение суппорта в станке ТВ-6 не предусмотрено.

Смазка коробки скоростей — разбрыгиванием шестернями масла из масляная ванны на дне передней бабки. Смазка коробки подач — фитильная с лотка, который заполняется маслом раз в смену. Фартук, суппорт, гитара, задняя бабка и станина смазываются вручную раз в смену.

Станок позволяет производить следующие виды токарных работ:

• Проточку и расточку цилиндрических и конических поверхностей
• Подрезку торцов
• Отрезку
• Нарезание метрических резьб
• Сверление и ряд других работ

Урок по технологии.

7-класс»Строение ТВ-6″

Технология. 7 класс

Тема

.
Строениетокарно-винторезногостанка. Кинематическая схема. Технологическиеустройства.
Планируемые результаты:

Предметные

: Ознакомление обучающихся с назначением и устройством токарно- винторезного станка ТВ – 6. Научатся читать кинематическую схему станка;

2. Метапредметные (УУД):

Регулятивные —

научатся анализировать содержание материала; осуществлять итоговый и пошаговый контроль при выполнении практической части урока; оценивать правильность выполнения работы; бережливому отношению к оборудованию и инструментам.

Коммуникативные

— умение работать в группе при выполнении задания, умение вести сотрудничество с учителем и сверстниками, оказывать посильную помощь одноклассникам и быть объективным при оценке их работ; адекватно относиться к замечаниям учителя и одноклассников при появлении ошибок в работе.

Познавательны

е – развитие технического мышления, знаний о строении машин и механизмов.

Личностные –

развитие мотивов учебной деятельности, навыков сотрудничества с взрослыми и сверстниками; развитие логического мышления, моторики движений

Тип урока.

Комбинированный.

Методы и формы обучения:

устный опрос, беседа, рассказ, демонстрация наглядных пособий, показ приемов работы учителем, практическая работа.

Оборудование

: токарно- винторезный станок ТВ – 6, плакат: устройство токарно- винторезного станка ТВ – 6, компьютер, телевизор, раздаточный материал (карточки-задания)

Ход урока.

1. Оргмомент.

1. Актуализациязнанийимотивацияучебной деятельностиучеников.

   1. К каким группам машин принадлежит токарный станокиз обработки древесины? 2. Какую машину называют технологической? 3. Как осуществляется приведение в движение исполнительного (рабочего) органа токарного станка для обработки древесины и сверлильного станка? 4. Что общего и в чем отличие сверлильного и токарного станков для обработки древесины?

3.
Изучение нового материала.
3.1. Токарно-винторезныйстанокТВ6.

Создание совершенных токарных металлорежущих станков началось в начале XVIII ст. В XIX ст. были сконструированы станки с механическим креплением и перемещением режущего инструмента. На современных металлообрабатывающих предприятиях используют металлорежущие станки, которые большинство или все технологические операции выполняют автоматически, без затраты физической силы человека. Эти машины называют
автоматами.
С помощью компьютеров они могут выполнять самые разнообразные технологические операции, запрограммированные человеком.

Слайд 1

В школьных учебных мастерских можно изготовлять изделия из металла, которые имеют цилиндрическую, коническую, фасонную поверхность, ступенчатую с выступлениями, уступами и другой геометрической формой поверхности на токарно-винторезном станке марки ТВ-6М.

Основными сборочными единицами (узлами) токарно-винторезного станка являются: станина, передняя бабка, задняя бабка, суппорт, коробка подач, клиноременная передача, гитарный механизм.

Слайд 2

Станина

— это основа станка, на которой монтируются основные его узлы. Она имеет две направляющие: передняя направляющая служит для передвижения каретки суппорта, задняя — для передвижения задней бабки.

Передняябабка

крепится на левой части станины. В станке ТВ -6М передняя бабка служит и коробкой скоростей. Передняя бабка предназначена для крепления обрабатываемой заготовки и предоставления ей вращательного движения, изменения частоты вращения шпинделя (скорости резания) и изменения направления вращения (реверс).

Шпиндель

передает вращательное движение заготовке, которая обрабатывается, с помощью трехкулачкового патрона.

Гитарныймеханизм

предназначен для передачи вращательного движения от коробки скоростей к коробке подач.

Коробкаподач

получает вращательное движение от коробки скоростей через шестерни гитарного механизма и обеспечивает по три скорости подачи суппорта через ходовой вал и ходовой винт.

Суппорт

предназначен для крепления резца и предоставления ему движения подачи в нужном направлении.

С помощью поворотнойплиты

на суппорте можно возвращать и устанавливать верхние полозки под необходимым углом к оси вращения заготовки, которая дает возможность вытачивать короткие конусы.

Задняябабка

токарно-винторезного станка имеет такое же назначение, что и задняя бабка токарного станка СТД-120М. Она поддерживает длинные заготовки во время их обработки, а в
патроне
крепятся необходимые режущие инструменты, которые имеют хвостовик с конусом

Резцедержатель

имеет форму параллелепипеда с пазом по всему периметру. Внутри резцедержателя есть отверстие, через которое проходит винт фиксатора
1
. В верхней части паза по его периметру расположены болты с квадратными головками
4
для крепления резцов. В резцедержателе можно одновременно закрепить четыре резца. Благодаря этому на перестановку резцов во время работы не требуется много времени. Для их установки необходимо повернуть рукоятку фиксатора
3
против часовой стрелки и повернуть резцедержатель так, чтобы нужный резец стал в рабочее положение, и опять зафиксировать его рукояткой
3
.

Слайд 3

Слайд 4

2. Кинематическая схема
( по плакату)
На кинематической схеме токарно-винторезного станка валы и шестерни условно развернуты в одной плоскости. Все валы пронумерованы римскими цифрами в последовательности передачи вращательного движения :

валэлектродвигателя—I,

приводнойвалкоробки скоростей—II,

промежуточныйвал—III,

валсподвижными блокамизубчатыхколес—IV,

шпиндельV.

Это дает возможность наглядно проследить передачу вращательного движения на шпиндель станка, изменение частот вращения шпинделя (скорость резания) за счет перемещения блоков зубчатых колес на валу VI, передачу вращательного движения на коробку подач. Начиная с вала VI, можно проследить изменение направления подачи, работу гитарного механизма, передачу вращательного движения на ходовой вал и ходовой винт с помощью муфт, работу фартука суппорта и изменение частот вращения ходового вала и ходового винта (скорость механической подачи) за счет перемещения блока зубчатых колес на валу.

Слайд 5

4. Первичное закрепление знаний.

1. Как передается главное движение от электродвигателя на шпиндель? 2. Как изменить скорость резания? 3. Как передается движение от шпинделя на ходовой винт? Ходовой вал? 4. Как изменить скорость механической подачи? 5. Как изменить направление движения механической подачи?

5.
Практическая работа.
Слайд 6

Изучение строения ТВ 6М. Органы управления. Переключение передач. Крепление заготовок.

6. Рефлексия.

7.
Итоги урока.
Оценивание.

Домашнее задание: Проработать соответствующий материал по конспекту.

Расположение составных частей токарно-винторезного станка ТВ6

Расположение составных частей токарно-винторезного станка ТВ6

Спецификация составных частей токарно-винторезного станка ТВ6

1. Рукоятка переключения скоростей вращения ходового вала и ходового винта
2. Рукоятка переключения скоростей вращения ходового вала и ходового винта
3. Рукоятка переключения гитарного механизма
4. Рукоятки переключения скоростей вращения шпинделя
5. Рукоятки переключения скоростей вращения шпинделя
6. Рукоятка поперечной подачи суппорта
7. Рукоятка закрепления резцедержателя
8. Рукоятка перемещения верхних салазок
9. Рукоятка крепления пиноли
10. Рукоятка крепления задней бабки
11. Маховик подачи пиноли
12. Рукоятки управления механической подачей
13. Рукоятки управления механической подачей
14. Кнопка
15. Маховик перемещения суппорта
16. Кнопки включения и отключения электродвигателя

Расположение органов управления токарно-винторезным станком ТВ-6

Расположение органов управления токарно-винторезным станком ТВ-6

Спецификация органов управления токарно-винторезного станка ТВ-6

1. Рукоятки установки частоты вращения шпинделя
2. Рукоятки установки частоты вращения шпинделя
3. Рукоятка установки нарезания правой и левой резьбы и изменения направления подач
4. Рукоятка установки величины подач и шага резьбы
5. Рукоятка переключения ходового валик
6. Реверсивная кнопка включения и остановки станка
7. Ограждение к патрону
8. Защитный экран
9. Рукоятка крепления резцовой головки
10. Светильник местного освещения К-1М
11. Рукоятка ручного перемещения поперечной салазки
12. Рукоятка перемещения верхних (резцовых) салазок
13. Рукоятка крепления пиноли задней бабки
14. Рукоятка крепления задней бабки к направляющим станины
15. Маховик перемещения пиноли задней бабки
16. Кнопка включения и выключения реечной шестерни
17. Маховик ручного перемещения продольной каретки
18. Рукоятка включения гайки ходового винта
19. Рукоятка включения предельной механической подачи
20. Ограждение щитка для ходового винта и вала
21. Трансформатор ОСЗР-0,063-83УХЛ3 ТУ 16-671. 041-84

Таблица органов управления токарно-винторезным станком тв-6

Таблица символов токарно-винторезного станка тв-6

Управление станком тв-6

Пуск и остановка электродвигателя станка производится нажатием кнопок «Пуск» и «Стоп».

В зависимости от характера работ на станке рукоятки и рычаги управления должны находиться в определенных положениях (см. рис. 3).

I. Положение рукояток и рычагов при работе по нарезанию резьб (механическая подача ходовым винтом)

1. На передней бабке — положение рукоятки трензеля 3 в зависимости от направления подачи суппорта — левое или правое.
2. На коробке подач — положение рычага коробки подач 4 в зависимости от выбранной величины подачи. Рычаг 5: «Винт-вал» в правом положении «Винт».
3. На фартуке — рукоятка самохода 8 в нижнем выключенном положении «От себя».
4. Рукоятка включения реечной шестерни 7 — в положении «На себя».
5. Рукоятка включения маточной гайки 9 — в нижнем крайнем положении.

II. Положение рукояток и рычагов при работе с ходовым валом (механическая подача)

1. На передней бабке — положение рукоятки трензеля 3 в зависимости от направления подачи суппорта (левое или правое).
2. На коробке подач — положение рычага коробки подач 4 в зависимости от выбранной величины подачи. Рычаг 5 «Вал-винт» — в левом крайнем положении «Вал».
3. На фартуке — рукоятка самохода 8 во включенном положении «На себя».
4. Рукоятка включения маточной гайки 9 — в верхнем положении.
5. Рукоятка включения реечной шестерни 7 — в положении «От себя».

III. Положение рукояток и рычагов при ручной продольной подаче

1. На передней бабке — положение рукоятки трензеля 3 в среднем положении.
2. На коробке подач — положение рычага «Вал-винт» безразлично.
3. На фартуке — рукоятка самохода в выключенном положении. Рычаг маточной гайки в верхнем положении.

IV. Положение рукояток управления для получения необходимых режимов резания согласно рис.

14

Паспорт токарно-винторезного станка ТВ-6М.

Данное руководство по эксплуатации «Токарно-винторезный станок ТВ-6М» содержит сведения необходимые как обслуживающему персоналу этого станка, так и работнику непосредственно связанному работой на этом станке. Это руководство представляет из себя электронную версию в PDF формате, оригинального бумажного варианта. В этой документации содержится Паспорт и Руководство (инструкция) по эксплуатации универсального токарно-винторезного станка ТВ-6М.

Содержание Паспорта токарно-винторезного станка ТВ-6М:

• Схема расположения органов управления
• Конструкция основных узлов станка
• Электрооборудование
• Установка станка и подготовка его кработе
• Смазка станка
• Управление станком
• Приемы работ на станке
• Правила техники безопастности при работе на станке
• Уход за станком
• Возможные неисправности и методы их устранения
• Кинематическая схема станка
• Ведомость комплектации станка

• Чертежи быстроизнашивающихся деталей

Скачать бесплатно Паспорт токарно-винторезного станка ТВ-6М в нормальном качестве можно по ссылке расположенной ниже:

Схема кинематическая токарно-винторезного станка ТВ-6

Механизмы токарно-винторезного станка ТВ-6

Кинематическая схема токарно-винторезного станка ТВ-6

Перечень подшипников токарно-винторезного станка ТВ-6

Паспорт токарного станка ТВ-6

Данное руководство по эксплуатации «Паспорт токарного станка ТВ-6» содержит сведения необходимые как обслуживающему персоналу этого станка, так и работнику непосредственно связанному работой на этом станке. Это руководство представляет из себя электронную версию в PDF формате, оригинального бумажного варианта. В этой документации содержится Паспорт и Руководство (инструкция) по эксплуатации универсального токарно-винторезного станка ТВ-6.

Содержание

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

• Назначение
• Состав станка
• Устроиство и работа станка и его составных частей
• Спецификация шарикоподшипников
• Система смазки

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

• Указания мер безопастности
• Порядок установки
• Первоначальный пуск станка
• Управление станком
• Регулирование станка
• Уход за станком
• Возможные неисправности в работе со станком и методы их устранения

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

• Техническая характеристика
• Основные данные суппорта
• Комплект поставки

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ ГАРАНТИИ ИЗГОТОВИТЕЛЯ ПРИЛОЖЕНИЯ

• Чертежи быстроизнашивающихся деталей

Скачать бесплатно Паспорт токарно-винторезного станка ТВ-6 в нормальном качестве можно по ссылке расположенной ниже:

Технические характеристики станка ТВ-6

Наименование параметра	ТВ-4	ТВ-6	ТВ-7
Основные параметры станка
Класс точности	Н	Н	Н
Наибольший диаметр заготовки над станиной, мм	200	200	220
Наибольший диаметр заготовки над суппортом, мм	125	80	100
Высота центров над плоскими направляющими станины, мм	108	108	120
Наибольшая длина заготовки в центрах (РМЦ), мм	350	350	330
Наибольшая длина заготовки в патроне, мм	310
Наибольшая длина обтачивания, мм	300	300	300
Наибольшая высота держателя резца, мм	10 х 12	12 х 12	16 х 16
Высота от опорной поверхности резца до линии центров, мм	12	12
Наибольшее расстояние от оси центров до кромки резцедержателя, мм	78	78
Шпиндель
Резьбовой конец шпинделя, мм	М36 х 4	М36 х 4	М45 х 4
Диаметр стандартного патрона, мм	100	100	125
Диаметр сквозного отверстия в шпинделе, мм	16	18
Наибольший диаметр прутка, мм	15	12
Конус Морзе шпинделя	№2	№3	№3
Число ступеней частот прямого вращения шпинделя	6	6	8
Частота прямого вращения шпинделя, об/мин	120, 160, 230, 375, 500, 710	130, 170, 235, 385, 510, 700	60. .1000
Число ступеней частот обратного вращения шпинделя	6	6	8
Частота обратного вращения шпинделя, об/мин	120, 160, 230, 375, 500, 710	130, 170, 235, 385, 510, 700	60..1000
Торможение шпинделя	нет	нет	нет
Блокировка рукояток	нет	нет	нет
Суппорт. Подачи
Наибольшее продольное перемещение суппорта, мм	300	300	260
Перемещение суппорта продольное на одно деление лимба, мм	0,5	0,25	0,25
Наибольшее поперечное перемещение суппорта, мм	100	100
Перемещение суппорта поперечное на одно деление лимба, мм	0,025	0,025	0,025
Наибольшее перемещение резцовых салазок, мм	50	85	85
Перемещение резцовых салазок на одно деление лимба, мм	0,025	0,025	0,025
Угол поворота резцовых салазок, град	±45°	±40°	±40°
Число ступеней продольных подач суппорта	3	3	8
Пределы продольных рабочих подач суппорта, мм/об	0,08; 0,1; 0,12	0,08; 0,1; 0,12	0,1; 0,12; 0,15; 0,16; 0,18; 0,20; 0,24; 0,32
Пределы рабочих поперечных подач суппорта, мм/об	нет	нет	нет
Количество нарезаемых резьб метрических	3	3	6
Пределы шагов нарезаемых резьб метрических, мм	0,8; 1,0; 1,25	0,8; 1,0; 1,25	0,8; 1,0; 1,25; 1,5; 2,0; 2,5
Пределы шагов нарезаемых резьб дюймовых	нет	нет	нет
Пределы шагов нарезаемых резьб модульных	нет	нет	нет
Пределы шагов нарезаемых резьб питчевых	нет	нет	нет
Задняя бабка
Конус Морзе задней бабки	№2	№2	№2
Наибольшее перемещение пиноли, мм	65	65	65
Электрооборудование
Электродвигатель главного привода, кВт	1,0	1,1	1,1
Габариты и масса станка
Габариты станка (длина ширина высота), мм	1440 х 470 х 1020	1100 х 470 х 110	1050 х 535 х 1200
Масса станка, кг	280	300	400

TX–6

полевой микшер
и аудио интерфейс

от $$$

https://teenage. engineering/store/tx-6

КУПИТЬ

Ультрапортативный профессиональный миксер

и аудиоинтерфейс

TX-6 — это наш ультрапортативный микшер с питанием от батареи и многоканальный аудиоинтерфейс. сопоставимы с более крупными устройствами, но с еще большим количеством технологий, упакованных в одну прочную маленькую машину.

микшируйте 6 входных стереоканалов, используйте синхронизацию темпа, откройте для себя встроенный синтезатор и секвенсор или используйте встроенный тюнер. Совместимость с MFi позволяет даже подключаться к вашим устройствам iOS.

/продукты/TX-6

• введение

/продукты/TX-6

• функции

/продукты/TX-6

•
подключение

/продукты/TX-6

• аксессуары

смотреть полное видео

самый маленький в своем роде.

TX-6 оснащен 6-канальным стереомикшером с настраиваемым расположением ручек. выберите трехполосный эквалайзер под рукой или настройте каждый

ручку, чтобы управлять любой настройкой, которую вы предпочитаете. с большим, чем кажется на первый взгляд, TX-6 содержит множество функций и возможностей подключения.

Размер — это только половина дела.

питание от аккумулятора
аккумулятор держит около 8 часов. в целях энергоэффективности дисплей автоматически переходит в спящий режим, когда он не используется, а яркость светодиодов полностью регулируется.

синтезатор и секвенсор
TX-6 также функционирует как портативный синтезатор и секвенсор с 4 волновыми формами осциллятора и 4 синтезированными звуками ударных. используйте синхронизацию с темпом, чтобы оставаться в такт.

8 встроенных эффектов
Исследуйте эффекты отправки, такие как реверберация, хорус и задержка, а также творческие эффекты замораживания, ленты, фильтра и искажения. каждый канал имеет трехполосный эквалайзер и регулируемый компрессор.

Качество и инженерия
TX–6 — крепкая маленькая машина. заключен в алюминиевый корпус с ЧПУ с литьем 2k, изготовленными на заказ энкодерами и фейдерами, а также изготовленной на заказ печатной платой — спроектированной для портативности.

беспроводное подключение
с ble, вы можете использовать TX-6 в качестве беспроводного контроллера для других ble midi-устройств или запускать и синхронизировать внутренний синтезатор и секвенсор из других источников.

сверхтонкие кабели
высококачественные тонкие кабели, специально изготовленные для TX–6. узкий профиль позволяет использовать все 6 каналов одновременно и упрощает упаковку.

настраиваемый интерфейс
когда будете готовы в студию, используйте TX-6 как 12 канальный аудиоинтерфейс и подключайтесь к любой галке по usb-c. MFi также позволяет подключаться к устройствам iOS.

dj mode
переверните TX-6 на бок и используйте его в качестве диджейского микшера. поверните канал 1 в фейдер, чтобы плавно переходить между каналами 5 и 6, чтобы вы могли плавно переходить или переключаться между ними.

Выход 6,35 + 3,5 мм
Подключите аудиовыход через мини-разъем 3,5 мм или используйте входящий в комплект съемный переходник с разъема 6,35 мм на мини-разъем 3,5 мм.

Полевые сумки
предназначены для полевого миксера TX-6 и изготовлены из прочной ткани и фурнитуры. Полевые сумки рассчитаны на долговечность и готовы к использованию в полевых условиях.

https://teenage.engineering/store/tx-6

купить сейчас

Многодорожечная элегантность.

первый портативный профессиональный микшер, который можно использовать в качестве многофункционального 24-битного аудиоинтерфейса 48 кГц, который имеет инструментальный тюнер
, встроенный цифровой эффект, синтезатор и драм-машину.

подключить к своей галке для 12-канальной многодорожечной записи. используйте встроенный синтезатор и секвенсор или управляйте ими через внешнее миди-устройство. с MFi вы даже можете подключиться к своему устройству iOS.

Аудио 3,5 мм в

usb-c

вспомогательный
из

сигнал
из

основной
исходящий

функциональная упаковка.

загрузите
полный список системных экранов
, чтобы изучить многофункциональный TX-6.

кабели и аксессуары.

Малая полевая сумка

$$$

исследовать

аудио 3,5 мм — 3,5 мм 1200 мм

$$$

исследовать

Полевой поясной ремень

$$$

исследовать

аудио 3,5 мм — 2x 6,35 мм 1200 мм

$$$

исследовать

полевой чехол

$$$

исследовать

аудио 3,5 мм — 2x RCA 1200 мм

$$$

исследовать

https://teenage. engineering/store

посетить магазин

технический

спецификация

Основные характеристики TX-6

• 6 входных стереоразъемов
• 2 разъема стереофонических выходов
• 1 разъем для стереонаушников с поддержкой микрофона гарнитуры
• USB Audio / MIDI интерфейс
• Bluetooth Низкий энергетический интерфейс

.

• Мини-разъем 3,5 мм на разъем 6,3 мм
• вход для микрофона гарнитуры
• дополнительный выход
• подключение к iPhone®, кабель Lightning
• Стерео или моно для каждого входа

Размеры и вес

• 90 мм (102 мм с адаптером) x 62 мм x 23 мм

• 160 г / 5,6 мм

• .
  электрические характеристики
  аудиовходы:
  импеданс 10 кОм
  аналоговое усиление 0–42 дБ
  максимальный уровень 8 dBu, 2 Вrms
  TLV320ADC3140 burr-brown™
  SNR ~ 102 дБA , 2 Vrms
  cirrus logic masterhifi CS43131
  ОСШ > 120 дБА
  аудиовыход (метка):
  максимальный уровень 2 дБн, 1 В среднекв.

  обращение
  рабочая температура окружающей среды:
  0-50°C (32-122°F)
  температура окружающей среды при хранении:
  0-30°C (32-86°F)
  очистите корпус устройства тканью из микроволокна. используйте сжатый воздух для удаления пыли с фейдеров.
  , чтобы батарея оставалась исправной, устройство следует заряжать не реже одного раза в 6 месяцев. если он не используется в течение длительного времени, он может не заряжаться снова.

  Ультрапортативный профессиональный миксер

  и аудио интерфейс.

  TX–6 — это наш сверхпортативный

  с питанием от батареи.
  Микшер

  и многоканальный аудиоинтерфейс. сопоставимы с более крупными устройствами, но с еще большим количеством технологий, упакованных в одну прочную маленькую машину.

  https://teenage.engineering/store/tx-6

  купить сейчас

  самый маленький в своем роде.

  TX-6 оснащен 6-канальным стереомикшером
  с настраиваемым расположением ручек. выбрать трехполосный эквалайзер под рукой,
  или настроить каждую ручку для управления
  в зависимости от того, что вы предпочитаете.

  Размер

  — это только половина дела.

  аккумулятор
  питание

  аккумулятор держит около 8 часов. в целях энергоэффективности дисплей автоматически переходит в спящий режим, когда он не используется, а яркость светодиодов полностью регулируется.

  синтезатор и секвенсор

  TX-6 также функционирует как портативный синтезатор и секвенсор с 4 волновыми формами генератора и 4 синтезированными звуками ударных. используйте синхронизацию с темпом, чтобы оставаться в такт.

  8 встроенных эффектов

  исследуйте эффекты отправки, такие как реверберация, хорус и задержка, а также творческие эффекты заморозки, ленты, фильтра и искажения. каждый канал имеет трехполосный эквалайзер и регулируемый компрессор.

  качество и техника

  TX-6 — крепкая маленькая машина. заключен в алюминиевый корпус с ЧПУ с литьем 2k, изготовленными на заказ энкодерами и фейдерами, а также изготовленной на заказ печатной платой — спроектированной для портативности.

  беспроводная связь

  с ble вы можете использовать TX-6 в качестве беспроводного контроллера для других ble midi-устройств или запускать и синхронизировать внутренний синтезатор и секвенсор из других источников.

  сверхтонкие кабели

  высококачественные тонкие кабели, специально изготовленные для TX-6. узкий профиль позволяет использовать все 6 каналов одновременно и упрощает упаковку.

  настраиваемый интерфейс

  когда соберетесь в студию, используйте TX–6 как 12-канальный аудиоинтерфейс и подключайтесь к любой галке по usb-c. MFi также позволяет подключаться к устройствам iOS.

  диджейский режим

  поверните TX-6 на бок и используйте его как DJ-микшер. поверните канал 1 в фейдер, чтобы плавно переходить между каналами 5 и 6, чтобы вы могли плавно переходить или переключаться между ними.

  Выход 6,35 + 3,5 мм

  подключите аудиовыход через мини-разъем 3,5 мм или используйте входящий в комплект съемный переходник с разъема 6,35 мм на мини-разъем 3,5 мм.

  полевые сумки

  разработанные для полевого миксера TX-6 и изготовленные из прочной ткани и фурнитуры, полевые сумки рассчитаны на долговечность и готовы к использованию в полевых условиях.

  Многодорожечная элегантность.

  подключите к своей галке для 12 каналов
  многодорожечных записей. используйте встроенный синтезатор и секвенсор
  или управляйте ими через внешнее миди-устройство. с MFi вы можете
  даже подключиться к своему устройству iOS.

  Аудио 3,5 мм в

  usb-c

  вспомогательный
  выход

  сигнал
  из

  основной
  исходящий

  функция упакована.

  загрузите
  полный список системных экранов
  , чтобы изучить многофункциональный TX-6.

  кабели и аксессуары.

  полевая сумка малая
  $$$

  https://teenage.engineering/store/field-bag-small

  купить сейчас

  ремень для полевого ремня
  $$$

  https://teenage.engineering/store/field-belt-strap

  купить сейчас

  аудио 3,5–3,5 мм
  $$$

  https://teenage.engineering/store/audio-cable-aux-1200mm

  исследовать

  технический

  технические характеристики

  Основные моменты TX–6

  • 6 стереовходов
  • 2 стереовыхода
  • 1 разъем для стереонаушников с поддержкой микрофона гарнитуры
  • usb audio / midi

  8

  • 0 перезаряжаемый аккумулятор0007 Bluetooth с низким энергетическим радиоприемником
  • 8H срок службы батареи
  • 48×64 Pixel Display

  Электрические характеристики
  Аудио входные данные:
  Impedance 10 KOM
  Analog Gain 0 — 42 DB
  MAX. коричневый™
  Отношение сигнал/шум ~ 102 дБА Аудиовыход
  (основной и дополнительный):
  максимальный уровень 8 дБн, 2 В среднекв.0054 cirrus logic CS47L35
  Отношение сигнал-шум > 110 дБА
  Размеры и вес
  90 мм x 62 мм x 23 мм
  160 г / 5,6 унции

  Входные данные и выходы

  • 24-битный / 48 кГц интерфейс USB
  • 3,5 мм мини-разъем 6,3 мм. или моно для каждого входа

  обработка
  рабочая температура окружающей среды:
  0-50°c (32-122°f)
  температура окружающей среды при хранении:
  0-30°c (32-86°f)
  очистите корпус устройства тканью из микрофибры. используйте сжатый воздух для удаления пыли с фейдеров.
  , чтобы батарея оставалась исправной, устройство следует заряжать не реже одного раза в 6 месяцев. если он не используется в течение длительного времени, он может не заряжаться снова.

  Обзор Sky Glass: цена, характеристики, характеристики и производительность

  Какой хай-фай? Вердикт


  Определитесь с ценой, и Sky Glass отлично работает, но подходит не всем

  Предложения Sky Glass

  (открывается в новой вкладке)

  Sky Glass Streaming TV — Small 43″

  (открывается в новой вкладке)

  156 фунтов стерлингов

  /год

  (открывается в новой вкладке)

  Просмотр (открывается в новой вкладке)

  в Sky (открывается в новой вкладке)

  (открывается в новой вкладке)

  Sky Glass Streaming TV — средний 55 дюймов

  (открывается в новой вкладке)

  204 фунта стерлингов

  /год

  (открывается в новой вкладке)

  Вид (открывается в новой вкладке)

  в Sky (открывается в новой вкладке)

  (открывается в новой вкладке)

  Sky Glass Streaming TV — большой 65 дюймов

  (открывается в новой вкладке)

  252 фунтов стерлингов

  /год

  (открывается в новом вкладка)

  Просмотр (открывается в новой вкладке)

  в Sky (открывается в новой вкладке)

  Плюсы


  • +

    Небо без тарелки

  • +

    Достойная картинка за свои деньги

  • +

    Звучит намного лучше, чем у большинства телевизоров

  Почему можно доверять What Hi-Fi?
  Наши эксперты-рецензенты часами тестируют и сравнивают продукты и услуги, чтобы вы могли выбрать лучшее для себя. Узнайте больше о том, как мы тестируем.

  Вы наверняка уже слышали о Sky Glass, такова мощь маркетинговой машины Sky. Даже футбольные комментаторы Sky Sports должны упомянуть об этом как часть их spiel .

  Вас можно простить, однако, за то, что вы до сих пор не знаете, что это такое — и это потому, что на самом деле это две вещи одновременно. В первую очередь, это новая платформа Sky TV, которая доставляется полностью через Интернет и, следовательно, не имеет спутниковой антенны. Но это также, по крайней мере, на данный момент, телевизор, поскольку единственный способ получить услугу Sky Glass — это купить телевизор Sky Glass, в который она встроена.

  Для некоторых это большой камень преткновения; для других это рай. Никаких лишних коробок или лишних пультов — только аккуратный телевизор с одной защелкой, без болтающихся кабелей и без тарелки. Вам также не понадобится звуковая панель, так как акустическая система Dolby Atmos также встроена в корпус телевизора. Вдобавок ко всему, Sky настаивает на том, чтобы Sky Glass TV доставлял контент таким, каким его следует видеть.

  Вопрос, конечно, в том, выполняет ли Sky Glass TV свои высокие обещания. Во-первых, действительно ли это стоит всего 13 фунтов стерлингов в месяц?

  Варианты подписки Sky Glass:
  • Sky Glass за 156 фунтов стерлингов в год (открывается в новой вкладке)

  Цена Sky Glass

  (Изображение предоставлено Sky)

  Sky Glass TV доступен в трех размерах: малый, Средний и Большой.

  Small — это 43-дюймовый набор, который стоит 649 фунтов стерлингов при оплате авансом. Средняя 55-дюймовая модель стоит 849 фунтов стерлингов. Большие размеры 65 дюймов и обойдутся вам в 1049 фунтов стерлингов.

  Но за Sky Glass можно платить ежемесячно, и здесь все становится интереснее.

  Сногсшибательная цифра в 13 фунтов стерлингов в месяц для модели Small Sky Glass, оплачиваемой более 48 месяцев. Любители математики могли заметить, что 13 фунтов стерлингов, умноженное на 48, не равняется 649 фунтам стерлингов. Существует авансовый платеж в размере 10 фунтов стерлингов, но даже в этом случае общая уплаченная цена на самом деле составляет 634 фунта стерлингов. Это не ошибка: на самом деле в долгосрочной перспективе дешевле ежемесячно платить за телевизор, чем платить за него сразу.

  Если четырехлетний контракт кажется вам слишком большим обязательством, вы можете вместо этого оплатить свой телевизор Sky Glass в течение двух лет по ставке 26 фунтов стерлингов в месяц с авансовым платежом в размере 20 фунтов стерлингов. Таким образом, общая цена составит 644 фунта стерлингов.

  Небесное стекло Medium и Large можно купить на одинаковых условиях. Таким образом, Medium составляет 17 фунтов стерлингов в течение 48 месяцев (плюс 10 фунтов стерлингов авансом) или 34 фунта стерлингов в течение 24 месяцев (плюс 20 фунтов стерлингов авансом), а Large — 21 фунт стерлингов в течение 48 месяцев (опять же, плюс 10 фунтов стерлингов авансом) или 42 фунта стерлингов в течение 24 месяцев. месяцев (20 фунтов стерлингов авансом).

  Вот разбивка пакетов Sky Glass в более удобном формате:

  Проведите по экрану для горизонтальной прокрутки

  9097 Большой (65 дюймов) )

  Сравнение цен на Sky Glass

  Размер	Авансовая стоимость	48-месячный контракт	24-месячный контракт
  Small (43 дюйма)	£ 649	£ 13 за месяц (+£ 100016)	£ 649	£ 13 на месяц. +20 фунтов вперед)
  Средний (55 дюймов)	849 фунтов стерлингов	17 фунтов стерлингов в месяц (+10 фунтов стерлингов вперед)	34 фунта стерлингов в месяц (+20 фунтов стерлингов вперед)
  1049 фунтов стерлингов	21 фунт стерлингов в месяц (+10 фунтов стерлингов вперед)	42 фунта стерлингов в месяц (+20 фунтов стерлингов вперед)

  Но это еще не все. Потому что эти платежи покрывают только стоимость самого телевизора, а не подписки на Sky. Вам также необходимо подписаться как минимум на Sky Ultimate, что обойдется вам в 26 фунтов стерлингов в месяц. Таким образом, это означает, что самое дешевое Sky Glass на самом деле стоит 39 фунтов стерлингов в месяц, а не 13 фунтов стерлингов в месяц.

  И это еще не все. Хотя телевизор поддерживает HDR и Dolby Atmos, вам нужно платить дополнительно 5 фунтов стерлингов в месяц, чтобы добавить их в свою подписку на Sky. То, что они не являются частью основного сервиса Sky Glass, кажется нелепым.

  И хотя Sky Ultimate включает каналы Sky TV, такие как Sky Atlantic и Sky Max, он не включает в себя Sports или Cinema, которые обойдутся вам в дополнительные 25 и 11 фунтов стерлингов соответственно, если вы захотите. Sky Kids также стоит дополнительно 5 фунтов стерлингов.

  Если вы хотите установить Sky Glass более чем в одной комнате, вам придется платить дополнительно 10 фунтов стерлингов в месяц. Эта дополнительная десятка даст вам подписку «Весь дом», но для каждой комнаты потребуется шайба Sky Stream, чтобы добавить Sky Glass к стандартному телевизору. Первая шайба в настоящее время бесплатна, но дополнительные обойдутся вам в 50 фунтов стерлингов каждая. Конечно, вы можете выбрать несколько телевизоров Sky Glass вместо того, чтобы идти по пути Puck, если хотите.

  И хорошие новости для тех, кто ищет впечатления от Sky Glass, но не хочет телевизор: теперь вы можете купить Sky Stream Puck как отдельное устройство.

  Одним из ключевых преимуществ Sky Glass является объединение контента из множества других потоковых сервисов, таких как Netflix, Amazon Prime Video и Disney+, но (за исключением Netflix, который с пакетом Sky Ultimate) вы должны платить за эти подписки отдельно, как и за любой другой телевизор.

  Короче говоря, хотя 13 фунтов стерлингов в месяц привлекут множество людей, это совсем не то, что кто-то заплатит за это на самом деле. Как показало тестирование (у нас есть 55-дюймовый телевизор M с полным пакетом Sky), Sky Glass на самом деле стоит 10 фунтов стерлингов авансом и 89 фунтов стерлингов в месяц (до добавления дополнительных потоковых сервисов), при условии 48-месячного контракта на телевизор.

  Вам может быть интересно, что произойдет, если у вас есть Sky Glass TV, но вы решите отменить услугу Sky TV, что вы можете сделать. Несколько удивительно, что телевизор имеет разъем для антенны и может принимать каналы Freeview, и они будут доступны вместе с любыми отдельными потоковыми сервисами, на которые вы подписаны, и любыми внешними источниками, подключенными к разъемам HDMI, если вы отмените подписку Sky. подписка.

  (Изображение предоставлено Sky)

  В качестве объекта телевизор Sky Glass действительно хорош. Вместо того, чтобы стремиться к драматически тонкому дизайну, Sky выбрал более коренастый, более угловатый и более стильный промышленный корпус. Комплект всегда должен был быть довольно толстым благодаря сочетанию ЖК-экрана с прямой подсветкой и звуковой системы Dolby Atmos с шестью динамиками (подробнее об обеих ниже), но Sky разумно решила принять это, создав телевизор с внешний вид умной фоторамки.

  Настенный монтаж, очевидно, еще больше улучшит внешний вид фоторамки, а Sky Glass TV на самом деле имеет встроенное решение для крепления, которое удерживает телевизор почти вровень со стеной. Те, кто размещает телевизор на мебели, оценят низкопрофильную подставку с относительно компактными размерами. Жаль только, что скрытая «шея» подставки не позволяет поворачивать набор, как предполагает дизайн.

  Шасси изготовлено из анодированного алюминия и доступно в пяти различных цветах: белом, черном, зеленом, синем или розовом. Плетеная акустическая сетка, которая закрывает динамики под экраном, может быть подобрана по цвету к металлическому каркасу или может быть куплена в контрастном цвете. Также доступны узоры всех видов ярких цветов, хотя, что любопытно, их нельзя купить через Sky, а вместо этого их нужно заказывать через Amazon.

  Характеристики

  (Изображение предоставлено Sky)

  Панель для телевизора Sky Glass поставляется компанией TPV, одним из крупнейших мировых производителей панелей. Он сочетает в себе технологию квантовых точек, ставшую известной благодаря телевизорам Samsung QLED, с прямой светодиодной подсветкой. Возможно, неудивительно, что Sky не будет опираться на такие особенности, как количество зон затемнения Sky Glass или его пиковые значения яркости.

  Однако мы можем подтвердить, что телевизор имеет частоту обновления 60 Гц, поэтому он не поддерживает игры 4K@120 Гц, даже несмотря на то, что три порта HDMI, по-видимому, сертифицированы для HDMI 2.1. Более того, все другие важные игровые функции следующего поколения — VRR (переменная частота обновления), ALLM (автоматический режим с малой задержкой) и HGiG — также отсутствуют. На самом деле, Sky Glass TV даже не имеет специального игрового режима, уменьшающего задержку, который есть у всех других телевизоров, которые мы тестировали за последние несколько лет. Тем не менее, хотя задержка ввода, безусловно, не супернизкая, но и не очень высокая, и обычный геймер не должен заметить недостатка отклика. С другой стороны, хардкорные геймеры, вероятно, перестали читать в начале этого абзаца.

  Несколько интересно, несмотря на то, что встроенная акустическая система телевизора явно предназначена для того, чтобы сделать внешнюю звуковую систему ненужной, один из разъемов HDMI поддерживает eARC (Enhanced Audio Return Channel) для простого и качественного подключения звуковой панели. или AV-ресивер.

  Эта интегрированная звуковая система состоит из шести динамиков: центрального динамика, направленного вперед, сабвуфера, направленного вперед, двух боковых динамиков, установленных в нижней части каждого края, и двух динамиков, направленных вверх по краям верхнего края. . Поддержка Dolby Atmos встроена. Однако отсутствует поддержка наушников — нет физического разъема для наушников или поддержки наушников Bluetooth — что кажется очень странным упущением.

  Что касается Dolby, Sky Glass также поддерживает Dolby Vision, а также HDR10 и HLG. HDR10+ отсутствует, но мы не можем себе представить, что многие люди прольют слезу из-за этой новости.

  За последние несколько лет Sky Q стал центром для других потоковых приложений и их контента, и Sky Glass использует тот же подход. На борту, среди прочего, есть Netflix, Amazon Prime Video, Disney+, Apple TV+, BBC iPlayer, ITV Hub, All 4, Spotify и BBC Sounds.

  Это, конечно, очень солидный выбор, но есть некоторые несоответствия в поддержке форматов приложениями. Netflix и Amazon Prime Video представлены в форматах Dolby Vision и Dolby Atmos (там, где позволяет контент), как и должны, но Disney+ и Apple TV+ необъяснимым образом превосходят HDR10 и звук 5.1.

  Одной из наиболее спорных особенностей телевизора Sky Glass является то, что телевизор автоматически включается, когда вы входите в комнату, отображая полноэкранные плакаты рекомендуемых шоу и фильмов. Это не та особенность, к которой мы особенно обращаем внимание — гостиная используется не только для просмотра телевизора, поэтому тот факт, что Sky Glass TV сразу же требует вашего внимания, как только вы входите, кажется довольно неприятным. Скай говорит, что в будущем эту функцию можно будет использовать для отображения иллюстраций, фотографий и многого другого в духе Samsung Ambient Mode, и, возможно, тогда мы оценим ее больше. Тем временем эту функцию можно по крайней мере отключить.

  Помимо датчика движения, в корпус Sky Glass TV встроены два микрофона дальнего поля. Это позволяет полностью управлять телевизором без помощи рук. Он включится фразой пробуждения «привет, небо», и вы сможете выполнять всевозможные функции с помощью голоса, включая приостановку и перемотку контента, поиск определенных шоу и фильмов, изменение громкости и поиск всех совпадений с участием вашего любимого. футбольная команда. Если вам не нравится идея, что телевизор всегда вас слушает, вы можете отключить встроенные в корпус микрофоны, а затем просто использовать кнопочный микрофон, встроенный в пульт дистанционного управления.

  Какой бы микрофон(ы) вы ни выбрали, голосовое управление приличное, но не безупречное – устройство понимает инструкции примерно в девяти случаях из десяти, но те случайные команды, которые необходимо повторять, предсказуемо разочаровывают. Возможно, дело в возрасте, но в конечном итоге мы лишь изредка используем голосовые команды для поиска определенного шоу или фильма и полагаемся на кнопки пульта в повседневной работе. Это также очень хороший пульт с приятной мягкой отделкой, приятно щелкающими кнопками и хорошей эргономикой. Он сочетается с адаптивной системой меню, что делает навигацию быстрой и интуитивно понятной.

  Настройка и взаимодействие с пользователем

  (Изображение предоставлено Sky)

  Компания Sky хочет, чтобы настройка Sky Glass была максимально легкой, поэтому ваш набор не просто доставляется — его распаковывают, собирают, кладут. положение и подключен к сети. Вы можете сесть и расслабиться, и в кратчайшие сроки вы будете готовы к работе. Водитель даже заберет коробку, если вы не попросите его этого не делать.

  И когда вы начнете, вы заметите, что пользовательский интерфейс очень похож на Sky Q, но более изящный и стильный. Рекомендации по-прежнему размещаются в центре главного экрана и выбираются на основе ряда факторов, включая общую популярность, историю просмотров и время суток. По правде говоря, в течение нашего времени с набором в первую очередь казалось, что Sky действительно просто продвигает здесь свои большие новые шоу, но более чем возможно, что рекомендации улучшатся, как только Sky Glass проживет дольше.

  Когда вы прокручиваете вниз, вам предоставляется больше «рельсов» для таких вещей, как «Сейчас и далее» (прямые телетрансляции), «Продолжить просмотр», «Телешоу», «Фильмы» и «Спорт», и каждый из них имеет по крайней мере степень персонализации. Вы, конечно, можете получить и традиционный EPG (телегид). Технически это может быть стример, но если вы хотите, вы можете смотреть прямые трансляции.

  Как и в случае с Sky Q, рекомендации приходят не только от самого Sky, но и от любых установленных приложений, будь то Netflix, Amazon Prime Video, Disney+, BBC iPlayer и т. д. Идея в том, что поставщик контента не имеет значения — вам просто предлагают что-то посмотреть, и вы можете щелкнуть по нему, чтобы начать взлом. Тем не менее, в большинстве случаев приложение, предоставляющее контент, открывается до того, как вы начнете играть, а не просто обслуживается, как если бы это была собственная программа Sky. Тем не менее, тщательность этого агрегирования контента и довольно непредвзятый способ его представления впечатляют.

  Одной из новых функций, представляющих особый интерес, является «Список воспроизведения». Если вы найдете то, что вам интересно, нажмите кнопку «+» на пульте дистанционного управления, и оно будет добавлено в специальный раздел плейлиста для просмотра на досуге. Если это телесериал, все серии будут собраны в одном месте, даже если некоторые из них размещены на одном сервисе, а остальные — на другом. Это отличная функция, но, скажем прямо, она уже должна быть на Sky Q.

  Хотя плейлист в целом очень хорош, предоставляя вам выделенную область для всего, что вы смотрите и отметили для просмотра, об этом стоит помнить. что это не то же самое, что запись контента. Во многих отношениях это лучше — например, вышеупомянутый сбор эпизодов из различных сервисов — но не совсем без проблем. Самый большой из них заключается в том, что постоянный доступ к чему-либо в вашем плейлисте зависит от его постоянной доступности в службе, на которой он размещен. Например, если вы поместите программу BBC в свой плейлист, но через месяц она будет удалена из iPlayer (обычное явление), вы больше не сможете ее смотреть. На Sky Q шоу записываются или загружаются на встроенный жесткий диск, где они, по сути, остаются навсегда, если вы не удалите их вручную.


  (Изображение предоставлено Sky)

  По умолчанию Sky Glass TV будет установлен в автоматический режим изображения, предназначенный для автоматического выбора правильных настроек изображения для просматриваемого контента. Это ни в коем случае не первый телевизор с такой функцией, но предложение Sky особенно привлекательно, поскольку компания отвечает за создание такого широкого спектра контента.

  Аргумент заключается в том, что телешоу и фильмы производятся по стандартам, отличным от спортивных, и что Sky имеет уникальную возможность предложить лучшие и наиболее точные настройки для каждого из них. Компания называет это подходом «стекло к стеклу» — от стекла объектива камеры до стекла экрана телевизора.

  Все это хорошо в теории, но на самом деле все гораздо менее разумно. По сути, телевизор имеет три предустановки изображения — «Развлечения», «Спорт» и «Кино». Развлечения и Кино во всех смыслах идентичны и существенно отличаются от Спорта только цветовой температурой: Развлечения и Кино имеют типично кинематографическую теплоту, в то время как Спорт холоднее и чище в своих белых тонах.

  Короче говоря, вы можете свести это к тому, что у телевизора есть два режима изображения — теплый и холодный — и, оставив для него настройку «Авто», просто примените наиболее подходящий из них к просматриваемому контенту. Сколько интеллекта он использует для принятия решения о том, какой режим использовать? Кажется, почти нет: любая прямая трансляция на специализированных спортивных каналах имеет прохладную настройку, а все остальное — теплую. Даже собственный контент Sky Sports по запросу, включая футбольные матчи в вашем плейлисте, имеет явно неправильный теплый фильтр. Это ноль баллов за усилия.

  Тем не менее, единственным настоящим разочарованием здесь являются ложные обещания Скай, потому что сами пресеты хорошо продуманы, и единственная настройка изображения, которую нужно настроить, — это автоматическая регулировка подсветки, которая включена по умолчанию и ограничивает пиковую яркость набора. Вы должны полностью отключить это, но большинство людей не увидит необходимости трогать какие-либо другие настройки. Те, кто отчаянно хочет настроить дальше, могут углубиться в специальное меню пользовательских настроек, которое вносит изменения в отдельный пользовательский пресет, но мы не чувствуем необходимости. Мы рекомендуем оставить настройку в режиме «Авто», если вы время от времени хотите добавить больше спортивного контента, или использовать «Кино» для всего, если вы предпочитаете единообразие во всем, что вы смотрите.

  (Изображение предоставлено Sky)

  Итак, как качество изображения? Короче говоря, это хорошо, пока вы оправдываете свои ожидания. Обратите слишком много внимания на рекламные материалы Sky, и вы можете начать думать, что Sky Glass предлагает флагманские характеристики телевизора — такие, которые вы ожидаете от OLED или лучшего Samsung QLED. Но для вас это маркетинг, и ожидания действительно должны быть соотнесены с ценой.

  Давайте помнить, что вы, по сути, получаете телевизор и звуковую панель Dolby Atmos в одном комплекте, который в случае нашего образца «Среднего» обзора стоит всего 849 фунтов стерлингов. . Учтите, что самая дешевая звуковая панель Dolby Atmos, которую мы рекомендуем (четырехзвездочная Majority Sierra Plus), стоит 270 фунтов стерлингов, а вы оставляете всего 579 фунтов стерлингов за телевизор. Это не так много денег для 55-дюймового телевизора любого типа, и далеко от денег OLED.

  Конечно, это приблизительные цифры, и мы не утверждаем, что звуковая система Sky Glass обязательно «стоит» 270 фунтов стерлингов; но в целом они представляют собой затраты, связанные с покупкой телевизора и звуковой панели Dolby Atmos по отдельности, и помогают формировать ожидания.

  Имея это в виду, мы запускаем Затерянные в космосе в Dolby Vision от Netflix и в целом впечатлены предоставленной картинкой. Темные сцены на удивление хороши: черные, очевидно, не обладают такой чернильной глубиной, как на флагманских телевизорах, но они глубоки по стандартам бюджетных ЖК-телевизоров, и в них содержится множество деталей. Сцены в глубоком космосе доказывают, что Sky Glass не обладает большим контрастом, поскольку звездам не хватает яркого блеска, на который можно было бы надеяться, но они свободны от цветения, характерного для этого конца рынка. На самом деле, подсветка в целом очень стабильная, и углы обзора тоже приличные. Небольшая яркость теряется при смещении от оси, но это далеко не резкое падение, и в целом все в комнате получат одинаковые впечатления от просмотра.

  По мере того, как действие на планете переходит к дневному свету, телевизор Sky Glass выглядит немного размытым и лишенным той яркости, которую могут обеспечить некоторые аналогичные по цене телевизоры, доказывая, что он с трудом сочетает яркие и темные элементы изображения. Он также немного мягче, чем стандартный, и в сочетании с ограниченным контрастом это делает изображение слегка плоским. Тем не менее, более четкие и яркие телевизоры в бюджетной части спектра часто выглядят преувеличенными и чрезмерными, поскольку их амбиции, как правило, перевешивают их качество. С другой стороны, Sky Glass, похоже, лучше приспособлена для работы в своих пределах; так что, хотя картинка и не впечатляющая, она довольно хорошо сбалансирована, и вы очень редко подвергаете сомнению ее интерпретацию исходного материала.

  Переключение на собственный COBRA Sky в 4K HDR, этот общий баланс сохраняется. Теплый баланс, предлагаемый пресетом «Развлечения», выглядит кинематографично, но не слишком желто, а цвета в целом выглядят правильно. Тона кожи особенно естественны, с приятными, довольно тонкими оттенками.

  Телевизор Sky Glass, возможно, лучше всего работает с контентом SDR, который не слишком затягивает яркость или темноту. В этой контрастной средней полосе это очень солидный исполнитель, обеспечивающий естественную и убедительную подачу. При разрешении ниже 4K он уже не выглядит мягче, чем у конкурентов.

  Одной из областей, в которой у Sky Glass есть проблемы, является управление движением. Нет никаких явных параметров обработки движения, которые можно было бы настроить, и все, что мы смотрим, от потоков по запросу до прямых телетрансляций и даже Blu-ray, демонстрирует, по крайней мере, случайную размытость, чаще всего наблюдаемую на лицах, когда персонажи поворачивают головы. Это классическая черта дешевых ЖК-телевизоров, но многие бренды уже разработали ее. Sky Glass, к счастью, свободен от страшного эффекта мыльной оперы, который может добавить агрессивная обработка движения, но он заходит слишком далеко в другом направлении.

  Звук

  (Изображение предоставлено Sky)

  По сравнению с большинством телевизоров, даже стоящих значительно дороже, Sky Glass TV звучит очень хорошо. Большинство телевизоров стоимостью менее 1000 фунтов стерлингов звучат как две осы, съедающие мусор в банке со спрайтом, но звук здесь больше похож на звук приличной бюджетной звуковой панели.

  Вы, естественно, захотите сразу же перейти к некоторому контенту Dolby Atmos. Сделайте это, и вы обнаружите, что, хотя звук не охватывает место слушателя, как в настоящей акустической системе Atmos, он имеет хорошую ширину и высоту, заполняя часть комнаты, в которой расположен телевизор.

  Басы также имеют хорошую глубину и вес, но без какой-либо искусственной гулкости, которую вы получаете от телевизора, который просто слишком старается. Вместо этого низкочастотный динамик Sky Glass довольно красноречив и плавно интегрирован в средние частоты. На верхних частотах было бы неплохо немного дополнительной искры, но в высоких частотах нет ни яркости, ни агрессии, за что мы им очень благодарны.

  Самая большая проблема для большинства людей в отношении звука телевизора — это четкость диалогов, и эти люди будут уверены, услышав, что Sky Glass в целом очень хорош здесь, проецируя голоса в комнату красиво и с естественной тональностью. Только когда в саундтреке много действия, диалоги немного теряются, да и то значительно меньше, чем на обычном телевизоре.

  Единственная реальная проблема со звуком из Sky Glass TV заключается в том, что ему не хватает динамики. Существует разумное количество ударов для эффектов, но нет значительного изменения громкости ни для отдельных звуков, ни для более широкого увеличения интенсивности саундтрека, а это означает отсутствие воздействия и драмы.

  Таким образом, для телевизора Sky Glass звучит очень хорошо, но приличная бюджетная звуковая панель все же превзойдет его, что, возможно, не так уж удивительно, если учесть цену, которую вы платите.

  Вердикт

  В конечном счете, насколько вам понравится Sky Glass, зависит от ваших ожиданий. Если вы ожидаете, что качество изображения и звук флагманского телевизора будут конкурировать с Sonos Beam Gen 2, вы будете очень разочарованы. Тем не менее, это стоит меньше половины такой установки, и она хорошо работает, учитывая ее ограничения. Sky должен быть особенно доволен сбалансированным изображением, которое позволяет избежать искушения ослепить и использует гораздо более тонкий подход, который лучше подходит для его возможностей.

  Тем не менее, смазанные движения надоедают, а звук, хотя в целом очень хороший, не обладает достаточным динамическим диапазоном, чтобы быть по-настоящему захватывающим.

  Sky Glass как платформа очень удобна, особенно с точки зрения представления и агрегации контента. Жаль, что для этого нужно покупать телевизор, но, по крайней мере, так будет не так долго. С появлением Sky Glass Streaming Puck это может быть более заманчивым предложением подождать и соединить его с более производительным телевизором. Как бы то ни было, телевизор Sky Glass — солидное, но нишевое предложение для тех, кто ценит стиль, аккуратность и удобство, а не чистое качество.

  Баллы

  • Картинка 4
  • Звук 4
  • Особенности 4

  больше:

. лучшие телевизоры можно купить прямо сейчас

Также рассмотрим TCL 55RP620K Roku TV

Sky Glass предложения

Sky Glass Streaming TV — Small 43″

(открывается в новой вкладке)

156 фунтов стерлингов

/год

(открывается в новой вкладке)

Просмотр (открывается в новой вкладке)

в Sky (открывается в новой вкладка)

(открывается в новой вкладке)

Sky Glass Streaming TV — средний 55 дюймов

(открывается в новой вкладке)

204 фунтов стерлингов

/год

(открывается в новой вкладке)

Просмотр (открывается в новая вкладка)

в Sky (открывается в новой вкладке)

(открывается в новой вкладке)

Sky Glass Streaming TV — большой 65 дюймов

(открывается в новой вкладке)

252 фунтов стерлингов

/год

(открывается в новой вкладке)

Просмотр (открывается в новой вкладке)

в Sky (открывается в Sky (открывается в Sky) новая вкладка)

What Hi-Fi?, основанный в 1976 году, является ведущим в мире независимым справочником по покупке и владению Hi-Fi и домашними развлечениями.
