Описание и характеристики насосно-компрессорных труб © Геостарт

Рубрика:

Трубы и работа с ними

Трубы насосно-компрессорные (НКТ) — основной элемент конструкции в трубопроводах, применяемый в различных сферах промышленности. Так как это элементы особой важности, то к ним предъявляются повышенные требования безопасности и соответствие техническим стандартам. В данной статье будет рассмотрено, что собой представляет данная труба нкт — расшифровка и некоторые другие подробности.

Типы и характеристики

Главная функция труб рассматриваемого типа состоит в том, чтобы транспортировать добываемые газы и жидкости до территории скважин. Также они защищают газ и жидкость от стен скважины, препятствуют коррозии, отложению вредных частиц на стенках. Помещенная в скважину такая труба обеспечивает проведение спуско-подъемных и ремонтных работ, в которых регулярно возникает необходимость.

Требования, которые предъявляются к подобным изделиям:

1. Высокая проходимость даже на участках с сильным искривлением;
2. Исключительная герметичность соединений нкт между собой;
3. Износостойкость и высокая способность противостоять даже сильным механическим воздействиям;
4. Высокая прочность самого изделия и материалов изготовления.

В скважине сначала устанавливают обсадные, а только затем насосно-компрессорные трубные изделия. Используются специальные фиксирующие элементы, они же пакеры. Некоторые из них достигают длины 11,5 метров и для их соединения потребуется использовать специальные муфты для обеспечения герметичности и надежности.

Один из параметров, по которым можно классифицировать изделия для транспортировки жидкостей и газов, является тип перекачиваемого флюида. В зависимости от него различают следующие типы конструкций:

1. Газонагнетающие и водонагнетающие трубы;
2. Для транспортировки тяжелой нефти и битума;
3. Газодобывающие трубы;
4. Нефтяные трубные конструкции.

Выпускаемые предприятиями насосно-компрессорные трубы должны соответствовать требованиям ГОСТа 633−80, в которых трубы делятся на такие виды как гладкие муфтовые изделия с треугольным и трапециедальным типом резьбы и гладкие типы с пластиковым уплотнением.

Особенности и задачи

Особенность подобных изделий заключается в том, что их можно неоднократно извлекать из скважин для проведения ремонтных работ и технического обслуживания. Это учитывают при проектировании нкт-колонн, которые состоят из нескольких устройств, которые, в свою очередь, соединены с помощью герметичных муфт. Специалисты предусматривают быстрый и эффективный монтаж, а также извлечение колонн из скважин и возвращение их обратно.

Монтажники стараются устанавливать максимум две колонны. Для проектировщиков важно, чтобы в скважинах можно было ставить изделия, имеющие максимальный срок службы и редкие замены.

НКТ, объединенные в колонны , позволяют решать следующие задачи:

1. Осуществление работ в окисленной среде, тестирование материалов, измерение давления в скважинах;
2. Перфорирование продуктивного горизонта;
3. Снижение вероятности возрастания давления в пространстве, которое образуется между наружными стенками трубопровода и внутренними стенками обсадной конструкции.

Исходя из этого, к таким трубам предъявляют немало требований. Среди них высокая прочность, устойчивость к коррозии и эрозии, обеспечение необходимых характеристик и комплектация муфт, способных длительное время сопротивляться нагрузкам на сжатие и растяжение. Все это позволяет изделиям прослужить до 20 лет и избавляет от трудоемких работ по извлечению из скважин.

Правила эксплуатации

Помимо изготовления, серьезные требования предъявляются и к условиям транспортировки, монтажа и эксплуатации. Здесь также есть ряд правил:

1. Перед использованием требуется некоторое время хранить трубы. Для этих целей нужно подготовить специальную площадку, оборудованную деревянными досками, и следить за отсутствием провисаний конструкций;
2. Для перевозки подойдет только специальный транспорт, а именно трубовозки. Ни в коем случае нельзя перевозить их волоком;
3. Необходимо защитить конструкции при помощи специальных предохранительных колец.

Также следует сказать, что трубы нужно извлекать и вставлять обратно с максимальной аккуратностью. Проводят испытания на прочность, устойчивость, соответствие государственным стандартам и техническим условиям предприятия для обеспечения надежной и длительной эксплуатации трубопроводов.

Они могут изготавливаться и из таких материалов как сталь, стеклопластик и алюминиевые сплавы. При этом первый вид оборудован насосами центробежного типа. Стальные изделия не должны иметь отклонений при изготовлении и отправке на производство. Если это происходит, то они отправляются на переплавку. Алюминиевые конструкции обладают легкостью, хорошей устойчивостью к коррозии и приличными прочностными характеристиками.

В данной статье были рассмотрены виды нкт и особенности их эксплуатации. Были рассмотрены условия их хранения и какие требования к ним предъявляют. Надеемся, что после прочтения материала вы приобрели знания в области насосно-компрессорных труб и их производства!

Геодезические измерения: виды, классификация и характеристики.

Пример заполнения страницы журнала измерения направлений

Геодезические сети, классификация и способы их развития

Калькулятор расчета
цен на кадастровые
работы

Расчитать

Как выбрать стеклопластиковые трубы: специфика производства и обзор ведущих производителей

Различия людей и животных: интеллект, физиология и психология

Особенности, виды, питание и размножение зоопланктона

Трубы нкт что это такое – Нкт труба марка стали. Все про насосно-компрессорные трубы НКТ: назначение, эксплуатация и характеристики

Труба НКТ (насосно компрессорная): что это такое

Широкие эксплуатационные характеристики труб НКТ позволяют использовать изделия не только в нефтяной и газовой промышленности, но и в частном домостроении.

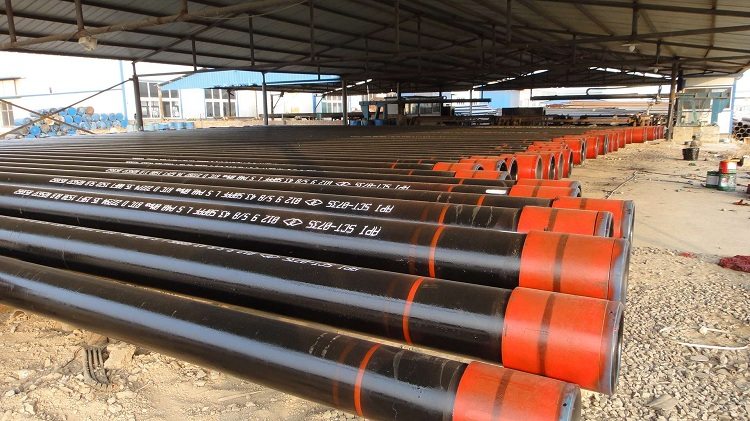

Труба НКТ

Они эффективны при выполнении ремонтных и спуско-подъемных задач. Отличаются размером, диаметром и весом. Могут обрабатываться специальным напылением, которое продлевает срок службы на 20 лет.

Cодержание статьи

Что такое НКТ?

Аббревиатура НКТ расшифровывается как насосно-компрессорная труба. С ее помощью выполняется широкий спектр работ от выкачки газа и жидкости из полости скважины до производства различных ремонтных работ внутри нее.

За счет изоляции потока от стенок скважины, она препятствует образованию коррозии, эрозии, а также возникновению отложений песка и асфальтенов. Размеры НКТ могут варьироваться от 50.8 до 139.7 мм в диаметре. Их назначение зависит от флюида, с которым они работают.

Таким образом, различают:

• модели для комплектации нефтяных скважин;
• модели для оборудования газовых скважин;
• модели для скважин нагнетающего типа;
• модели для оборудования скважин по добыче битума.

В одной скважине могут одновременно эксплуатироваться до нескольких колонн НКТ. Их главным отличием от традиционных обсадных труб является мобильность. Они могут быть извлечены из скважины, если нужна замена или ремонт. В то время как обсадные аналоги цементируются и устанавливаются стационарно. Также в последнее время используются модели, не нуждающиеся в замене.

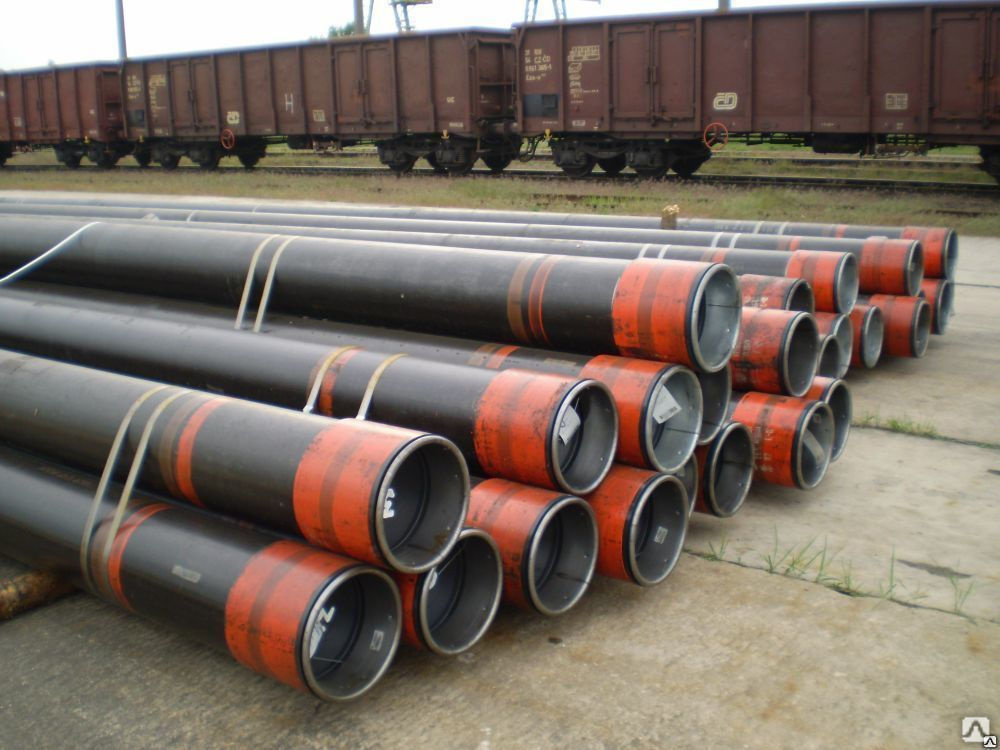

Труба НКТ

Такая насосно-компрессорная труба выполняет следующие функции:

• возможность осуществлять кислотные работы, мерить давление, находить залегания вод;
• возможность осуществлять циркуляции выброса, предотвращать нарастание давления меду НКТ и обсадной колонной;
• возможность перфорирования горизонтов для комплектации.

Такое насосно-скважинное оборудование может достигать 20 лет эксплуатации без извлечения на поверхность грунта.

Виды компрессорной трубы

Насосно-компрессорная труба бывает двух видов:

• безмуфтовая;
• муфтовая.

Первый тип оборудования — безмуфтовая труба — эксплуатируется в условиях давления до 50 мПа. Именно до этого показателя оно сохраняет свои эксплуатационные характеристики и герметичность. Концы такой трубы характеризуются высадкой наружу, а ее соединения отличаются максимальной прочностью. Добиться высокой герметичности удается при помощи конических уплотнительных поверхностей. Они располагаются за трапецеидальной резьбой.

Муфтовая труба НКТ также работает под давлением не более 50 мПа. Показатели прочности ее соединений демонстрируют до 90% прочности ее тела. Изделие выполнено из алюминиевых сплавов. Оно обладает износостойкостью перед ингибиторами коррозии. Несмотря на небольшой вес материала, он в 2. 5 раза прочнее стального аналога, что позволяет сооружать колонны в 2.5 раза длиннее стальных колонн.

Муфтовые трубы делятся на такие подтипы:

• модель с гладкой поверхностью, конической резьбой профиля треугольной формы;
• модель с гладкой высокогерметичной поверхностью, конической резьбой профиля трапецеидального типа;
• модель с гладкой поверхностью, конической резьбой профиля треугольного профиля (обладает повышенной пластичностью и устойчивостью к низким температурам).

Также выпускаются изделия с защитным напылением, призванным предотвратить отложения на их поверхности в виде парафина, солей, гипса и т.д.

Как происходит ремонт НКТ?

Насосно-компрессорная труба со специальным покрытием служит дольше. Время от времени она требует очистки в виде химической обработки или механического удаления отложений. Они направлены на удаление асфальтенов, смол, а также парафинов. Помимо указанных методов очистки также применяется магнитный, тепловой способ и депарафинизация.

В некоторых случаях самой очистки недостаточно и требуется ремонт, включающий широкий перечень этапов по восстановлению эксплуатационных характеристик материала. Ремонт насосно-скважинного оборудования может проводиться с трубами, размеры которых составляют 60, 73, 89, 102, 114 мм в диаметре.

Их ремонт включает такие этапы:

1. Отбраковка изделия путем визуального контроля.
2. Очистка изделия водой.
3. Механическое удаление загрязнений по внутренней поверхности изделия.
4. Шаблонирование.
5. Выявление и устранение дефектов изделия.
6. Токарная обработка — включает перенарезку резьбы, а также ремонт и очистку муфты.
7. Муфтонаворот.
8. Испытание системы посредством воды.
9. Проверка на прочность.
10. Обязательная маркировка изделий.
11. Обработка муфтовой и ниппельной части смазочным составом.

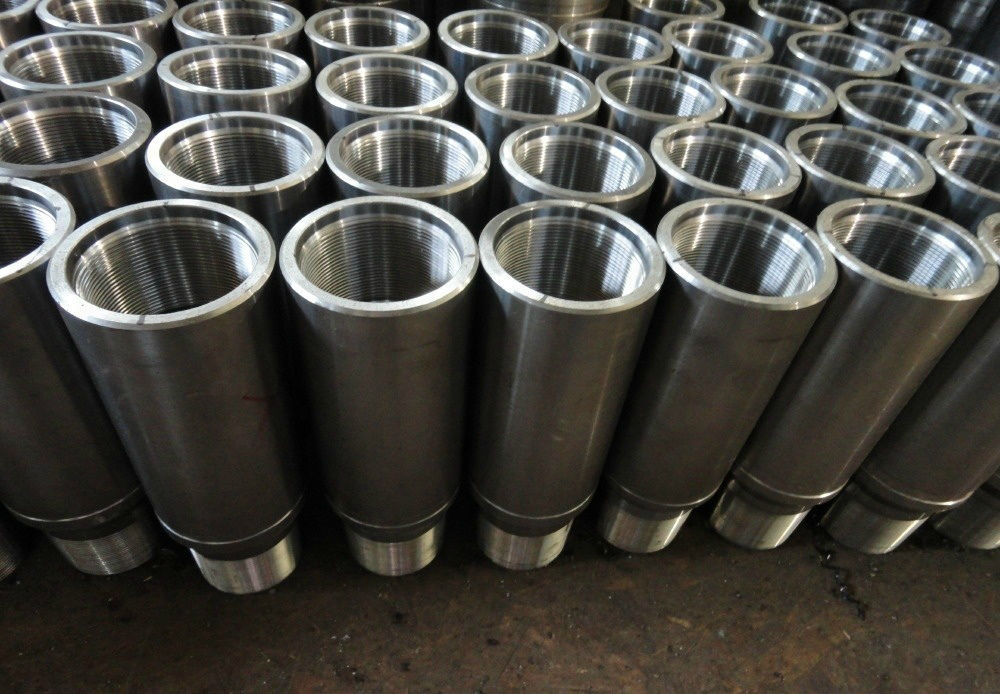

Муфтовая труба НКТ

Чтобы ремонт материала имел более длительный эффект, применяют специальные напыления. Его поверхность обрабатывают диффузионным цинковым покрытием, которое демонстрирует высокую адгезию к железу и отталкивающий эффект к парафинам. Это покрытие способно продлить срок службы системы в 3-5 раз.

Технические характеристики

Согласно ГОСТу, размеры изделия варьируются от 6 до 10.5 метров. При эксплуатационной потребности возможно удлинение изделия до 11.5 метров. Размеры их условного наружного диаметра составляют 60; 73; 89; 114 мм. Размеры толщины стенок изделия могут колебаться в пределах 5,0; 5,5; 6,5; 7,0 мм.

Изготавливаются изделия из стали НКТ 20, НКТ 30 и стали НКТ 30ХМА. При производстве изделий исключаются любые дефекты. После их обнаружения изделие отправляется на переработку. Ее прочность характеризуется группами Д, К, Е. В процессе изготовления каждая единица изделия должна проверяться на растяжение, прочность, твердость, растрескивание, ударную вязкость и проходить гидроиспытание.

Трубы 73 и 89 производятся с треугольной или трапецеидальной резьбой, а 60 и 114-миллиметровые – с треугольной. Размеру 89 миллиметров соответствует толщина стенок – 7.0 мм. Назначение трубы на 89 мм достаточно широкое. Она может применяться не только в нефте- и газодобывающей пресыщенности, но и в частном домостроении для обустройства свайного фундамента. Вес изделия диаметром 89 мм на 1 п.м. составляет 13.5 кг.

Обслуживание и ремонт труб НКТ (видео)

Правила эксплуатации

Чтобы трубы служили долго, необходимо придерживаться определенных правил их эксплуатации. Для погружения и транспортировки применяются механизированные трубовозки. Не допускается транспортировка изделий волоком. Они не должны гнуться или провисать. Следует защитить материал от механических повреждений. Поэтому разгрузку осуществляют краном.

На рабочей площадке он должен укладываться не на голую землю, а на деревянные бруски во избежание их загрязнения или деформации. На резьбовую часть в обязательном порядке надевается предохранительное кольцо.

Перед эксплуатацией необходимо провести контроль изделий путем шаблонировнаия. Для этого через линию пропускается метровый шаблон диаметром на 2.3 мм уже ее внутреннего диаметра. Также стоит очистить при помощи щетки резьбу и муфту. Обработать поверхность деталей специальной смазкой. Свинчивание муфты с резьбы осуществляется аккуратно. При этом нельзя использовать механический натиск, удары.

Другие похожие статьи по теме:

trubypro.ru

Что такое НКТ?

Аббревиатура НКТ расшифровывается как насосно-компрессорная труба. С ее помощью выполняется широкий спектр работ от выкачки газа и жидкости из полости скважины до производства различных ремонтных работ внутри нее.

За счет изоляции потока от стенок скважины, она препятствует образованию коррозии, эрозии, а также возникновению отложений песка и асфальтенов. Размеры НКТ могут варьироваться от 50.8 до 139.7 мм в диаметре. Их назначение зависит от флюида, с которым они работают.

Таким образом, различают:

• модели для комплектации нефтяных скважин;
• модели для оборудования газовых скважин;
• модели для скважин нагнетающего типа;
• модели для оборудования скважин по добыче битума.

В одной скважине могут одновременно эксплуатироваться до нескольких колонн НКТ. Их главным отличием от традиционных обсадных труб является мобильность. Они могут быть извлечены из скважины, если нужна замена или ремонт. В то время как обсадные аналоги цементируются и устанавливаются стационарно. Также в последнее время используются модели, не нуждающиеся в замене.

Труба НКТ

Такая насосно-компрессорная труба выполняет следующие функции:

• возможность осуществлять кислотные работы, мерить давление, находить залегания вод;
• возможность осуществлять циркуляции выброса, предотвращать нарастание давления меду НКТ и обсадной колонной;
• возможность перфорирования горизонтов для комплектации.

Такое насосно-скважинное оборудование может достигать 20 лет эксплуатации без извлечения на поверхность грунта.

Виды компрессорной трубы

Насосно-компрессорная труба бывает двух видов:

• безмуфтовая;
• муфтовая.

Первый тип оборудования – безмуфтовая труба – эксплуатируется в условиях давления до 50 мПа. Именно до этого показателя оно сохраняет свои эксплуатационные характеристики и герметичность. Концы такой трубы характеризуются высадкой наружу, а ее соединения отличаются максимальной прочностью. Добиться высокой герметичности удается при помощи конических уплотнительных поверхностей. Они располагаются за трапецеидальной резьбой.

Муфтовая труба НКТ также работает под давлением не более 50 мПа. Показатели прочности ее соединений демонстрируют до 90% прочности ее тела. Изделие выполнено из алюминиевых сплавов. Оно обладает износостойкостью перед ингибиторами коррозии. Несмотря на небольшой вес материала, он в 2.5 раза прочнее стального аналога, что позволяет сооружать колонны в 2.5 раза длиннее стальных колонн.

Муфтовые трубы делятся на такие подтипы:

• модель с гладкой поверхностью, конической резьбой профиля треугольной формы;
• модель с гладкой высокогерметичной поверхностью, конической резьбой профиля трапецеидального типа;
• модель с гладкой поверхностью, конической резьбой профиля треугольного профиля (обладает повышенной пластичностью и устойчивостью к низким температурам).

Также выпускаются изделия с защитным напылением, призванным предотвратить отложения на их поверхности в виде парафина, солей, гипса и т.д.

Марка стали трубы нкт. Особенности и применение насосно-компрессорной трубы

Труба нкт что это такое

Столбы из труб НКТ

Преимущества заборных столбов из труб НКТ

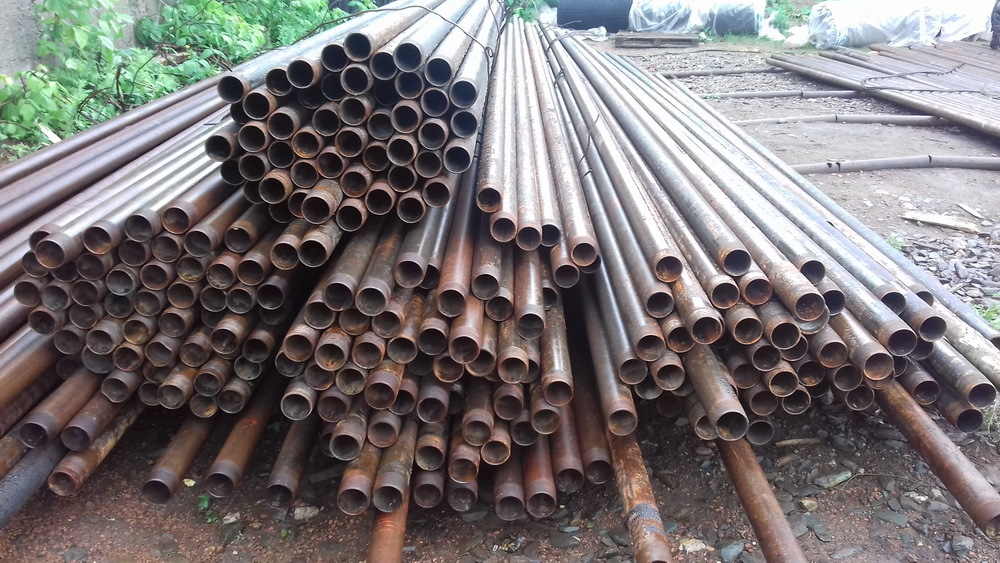

Труба НКТ б/у — уникальный материал в приусадебном строительстве. Высокое качество стали и бесшовная технология производства позволяют обеспечить исключительно высокие эксплуатационные показатели строительной конструкции. В первую очередь это надежность и долговечность. Рассмотрим основные преимущества металлических заборных столбов. изготовленных из трубы НКТ б/у:

1. Толщина стенки. Основной показатель, влияющий на долговечность всей конструкции и ее прочностные характеристики. На рынках Подмосковья продается огромное разнообразие столбов для забора, красивых и не очень, окрашенных и нет, но с одним общим недостатком: для снижения себестоимости производитель таких столбов закупает сварную трубу (а иногда даже бывшую в употреблении) со стенкой всего 1,5-2,5 мм. Конечно столб со стенкой 1,5 мм, под сетку рабицу подойдет — ветровая нагрузка ничтожно мала, но срок его службы не будет превышать 4-5 лет из-за коррозии. Кроме того, такой столб обязательно нужно бетонировать чтобы предотвратить его расплющивание от сил пучения.

Несущая способность (прочность) опоры пропорциональна площади сечения силового элемента и пределу прочности материала. Таким образом, столбы можно ставить реже, а забор строить выше, что позволяет существенно экономить на материале и работах. Если говорить о трубе НКТ, то она изготавливается со значительным запасом прочности. Согласно ГОСТу 633-80. величина гидродавления, которое должна выдерживать труба НКТ составляет более 1000 (тысячи) атмосфер. Это — действительно огромное давление, недостижимое в бытовых условиях. В жилых домах, например, давление воды не превышает 10-15 атмосфер (высотные здания).

Благодаря толстой стенке и высокому качеству стали, столбы из трубы НКТ служат более 50 лет и могут использоваться для обустройства сплошного забора высотой до 4 м и более! Кроме того, трубы с успехом используются в качестве свай и силовых элементов конструкций в приусадебном дачном строительстве.

2. Отсутствие сварного шва. В процессе сварки металл претерпевает существенные изменения: нарушается однородность структуры стали, обр

pellete.ru

ГОСТ НКТ, назначение, качество, размеры

Насосно-компрессорные трубы предназначены для перемещения газообразных или жидких веществ в тяжелых условиях и в присутствии агрессивной среды. Требования к этим изделиям предъявляются чрезвычайно высокие, так как они используются для откачки газа и нефти и нагнетания жидкости или газа.

Обязательные характеристики

ГОСТ на насосно-компрессорные трубы регулирует не только размеры, но и механические и химические качества. Нефть и сероводород – далеко не инертные среды, и НКТ по меньшей мере должна обладать высокой стойкостью к действию кислот. Кроме того, трубопровод предохраняет обсады от эрозии и коррозийных факторов.

Основные требования, предъявляемые к изделиям таковы:

• герметичность соединений – сохраняется при давлении жидкостей и газов до 50 атм;
• очень высокая износостойкость – скважины эксплуатируются весьма интенсивно и останавливать ее работу для постоянного ремонта невыгодно. Стойкость к износу обуславливается не только механической прочностью материала, но и химической. В тесты обязательно включается контроль за коррозионным сульфитным растрескиванием;

• проходимость в сложных местах шахты – далеко не всегда удается размещать ствол вертикально;
• прочность – главными параметрами считаются растяжение и ударная вязкость.

Чтобы эксплуатация насосно-компрессорных труб оправдывала себя, продукция компаний-изготовителей проходит следующие испытания:

• напряжение – изделие выдерживает совместную нагрузку собственного веса и массы рабочей жидкости как в рабочем режиме, так и в процессе изъятия из скважины;
• взрыв – трубопровод выдерживает штатное и критическое давление в отсутствие внешнего давления или при малой его величине;
• сжатие – сжимающая нагрузка, возникающая при монтаже паркеров или комплектации двойных стволов;
• обвал – НКТ рассчитаны на стойкость к высокому внешнему давлению – грунт, обсада, при полном отсутствии внутреннего;

• стимуляционные нагрузки – возникают при кислотных работах, перемещении гидроразрывочных флюидов и так далее;
• муфта – отличается полной герметичностью и стойкостью к растяжению и сжатию. Это самое слабое место системы и его качеству уделяется повышенное внимание;
• коррозия – изделие должно демонстрировать стойкость к действию сероводорода, кислот, двуокиси углерода и прочих веществ на всем протяжении эксплуатационного срока. Последний оставляет 20 лет.

Производство

Трубопровод любого назначения по ГОСТ получают из горячекатаного листа соответствующей толщины. Насосно-компрессорная труба – бесшовная, так как такие нагрузки не выдерживает никакой шов. Готовая заготовка прокалывается и вытягивается до соответствующего диаметра.

На дистанции в 40–60 см от края готового изделия наносится маркировка. На ней указывают всю необходимую информацию: группу сплава – K, E, L, M, знак товара, дату и размерные параметры. Маркировка позволяет быстро сортировать трубопровод и применять по назначению.

Производство насосно-компрессорной трубы не ограничивается только сталью.

• При изготовлении стальных изделий используется сталь марки 30XMA, 30 и 20 с определенной группой прочности. Изделия, не соответствующие стандартам ГОСТ, переплавляются.

НКТ не производят из нержавеющей стали. Чтобы предупредить коррозию, осаждение парафинов, гипса, солей производители применяют специальные составы – лаки, жидкое стекло, эпоксидные смолы. Покрытие наносится на внутреннюю поверхность трубопровода.

Размеры регулирует ГОСТ. Стальные изделия выпускаются с диаметром от 27 до 114 мм, с толщиной стенок от 3 до 7 мм и разной длины: размеры отрезков могут достигать 11, 5 м.

• Колонны из алюминиевых сплавов отличаются куда большей легкостью, длина монтажных отрезков здесь больше. Кроме того, алюминиевые сплавы обладают высокой стойкостью к коррозии, в том числе и сероводородной, поэтому их производство не требует введения специальных добавок или нанесения защитных покрытий.
• Стеклопластиковые изделия производители предлагают применять в утилизационных и нагнетательных скважинах.
• Существуют также гибкие НКТ с малым диаметром. Они используются при капитальных и текущих ремонтных работах без остановки скважины, и позволяет снизить простои до минимума. Эксплуатация гибких труб ограничивает глубину – до 5400 м, и объем передаваемой жидкости – до 160 л/мин.

Разновидности изделий

По методу соединения фрагментов различают два вида изделий.

• Гладкие применяют при монтаже систем со штатным давлением до 50 атм. Герметичность стыковки здесь производится за счет конической поверхности на изделии с меньшим диаметром. Плотную стыковку обеспечивает трапецеидальная резьба.
• НКТ с высаженными концами – на них нарезают резьбу, а с одной стороны навинчивают муфту. Там же ставят маркировку. Муфта к насосно-компрессорным трубам обеспечивает прочность стыковки равную 90% от параметров самого трубопровода. Используются изделия с высаженными концами также при давлении до 50 атм.

В зависимости от назначения – характера жидкости или газа, продукцию классифицируют следующим образом:

• изделия для комплектации газовых скважин;
• трубопровод для нефтяных скважинах;
• для извлечения тяжелой нефти;
• продукция для нагнетающих скважин, где особо важна стойкость к внутреннему давлению.

Насосно-компрессорные трубы вводят в уже готовые обсадные, для фиксации их используют паркеры. Колонна может извлекаться из скважины, если требуется заменить ее или отремонтировать. Поэтому при установке важно спроектировать колонну таким образом, чтобы обеспечить простое и безопасное извлечение.

В одной шахте могут быть установлены разные по эксплуатационным характеристикам трубы для работы на разных продуктивных горизонтах. Инструкция по эксплуатации насосно-компрессорных труб допускает не более двух таких конструкций в одной шахте.

trubygid.ru

Как происходит ремонт НКТ?

Насосно-компрессорная труба со специальным покрытием служит дольше. Время от времени она требует очистки в виде химической обработки или механического удаления отложений. Они направлены на удаление асфальтенов, смол, а также парафинов. Помимо указанных методов очистки также применяется магнитный, тепловой способ и депарафинизация.

В некоторых случаях самой очистки недостаточно и требуется ремонт, включающий широкий перечень этапов по восстановлению эксплуатационных характеристик материала. Ремонт насосно-скважинного оборудования может проводиться с трубами, размеры которых составляют 60, 73, 89, 102, 114 мм в диаметре.

Их ремонт включает такие этапы:

1. Отбраковка изделия путем визуального контроля.
2. Очистка изделия водой.
3. Механическое удаление загрязнений по внутренней поверхности изделия.
4. Шаблонирование.
5. Выявление и устранение дефектов изделия.
6. Токарная обработка – включает перенарезку резьбы, а также ремонт и очистку муфты.
7. Муфтонаворот.
8. Испытание системы посредством воды.
9. Проверка на прочность.
10. Обязательная маркировка изделий.
11. Обработка муфтовой и ниппельной части смазочным составом.

Муфтовая труба НКТ
Чтобы ремонт материала имел более длительный эффект, применяют специальные напыления. Его поверхность обрабатывают диффузионным цинковым покрытием, которое демонстрирует высокую адгезию к железу и отталкивающий эффект к парафинам. Это покрытие способно продлить срок службы системы в 3-5 раз.

Технические характеристики

Согласно ГОСТу, размеры изделия варьируются от 6 до 10.5 метров. При эксплуатационной потребности возможно удлинение изделия до 11.5 метров. Размеры их условного наружного диаметра составляют 60; 73; 89; 114 мм. Размеры толщины стенок изделия могут колебаться в пределах 5,0; 5,5; 6,5; 7,0 мм.

Изготавливаются изделия из стали НКТ 20, НКТ 30 и стали НКТ 30ХМА. При производстве изделий исключаются любые дефекты. После их обнаружения изделие отправляется на переработку. Ее прочность характеризуется группами Д, К, Е. В процессе изготовления каждая единица изделия должна проверяться на растяжение, прочность, твердость, растрескивание, ударную вязкость и проходить гидроиспытание.

Трубы 73 и 89 производятся с треугольной или трапецеидальной резьбой, а 60 и 114-миллиметровые – с треугольной. Размеру 89 миллиметров соответствует толщина стенок – 7.0 мм. Назначение трубы на 89 мм достаточно широкое. Она может применяться не только в нефте- и газодобывающей пресыщенности, но и в частном домостроении для обустройства свайного фундамента. Вес изделия диаметром 89 мм на 1 п.м. составляет 13.5 кг.

Обслуживание и ремонт труб НКТ (видео)

Правила эксплуатации

Чтобы трубы служили долго, необходимо придерживаться определенных правил их эксплуатации. Для погружения и транспортировки применяются механизированные трубовозки. Не допускается транспортировка изделий волоком. Они не должны гнуться или провисать. Следует защитить материал от механических повреждений. Поэтому разгрузку осуществляют краном.

На рабочей площадке он должен укладываться не на голую землю, а на деревянные бруски во избежание их загрязнения или деформации. На резьбовую часть в обязательном порядке надевается предохранительное кольцо.

Перед эксплуатацией необходимо провести контроль изделий путем шаблонировнаия. Для этого через линию пропускается метровый шаблон диаметром на 2.3 мм уже ее внутреннего диаметра. Также стоит очистить при помощи щетки резьбу и муфту. Обработать поверхность деталей специальной смазкой. Свинчивание муфты с резьбы осуществляется аккуратно. При этом нельзя использовать механический натиск, удары.

Насосно-компрессорные трубы НКТ

Трубы НКТ (Насосно-компрессорные трубы) — используются в эксплуатации газовых и нефтяных скважин, для транспортировки газообразных и жидкообразных веществ, а так же для ремонтных и спуско-подъемных работ. В связи с постоянными механическими нагрузками и взаимодействиями с агрессивными средами Насосно-Компрессорные трубы НКТ очень сильно подвергаются коррозии и эрозии.

Общими свойствами для всего сортамента трубы НКТ является:

• трубы НКТ должны обладать достаточной прочностью и надежной герметичностью соединений колонн труб;
• Соответствие требованиям износостойкости;
• Проходимость труб в стволах скважин, в сложных местах (в том числе местах интенсивного искривления).

Классификация НКТ труб

Трубы НКТ имеют различное применение. Трубы НКТ имеют различную толщину. Труба НКТ может быть использована в разных отраслях. Все трубы НКТ различают по видам:

• Труба НКТ гладкая по ГОСТ 633—80/li>
• Труба НКТ с высаженными концами АРI 5СТ/li>
• Трубы НКТ гладкие высокогерметичные по ГОСТ 633—80/li>
• Труба НКТ гладкая с узлом уплотнения из полимерного/li>
• Труба НКТ гладкая высокогерметичная/li>
• Труба НКТ с повышенной пластичностью/li>
• Труба НКТ с повышенной хладостойкостью/li>
• Труба НКТ ТУ 14—3-1282—84/li>
• Трубы НКТ гладкие
• Трубы НКТ гладкие высокогерметичные

Трубы НКТ исполнения А изготовляются из полимерного материала. Трубы НКТ А могут изготавливаться с повышенной пластичностью. Кроме того трубы НКТ обладают повышенной хладостойкостью. Труба НКТ может изготовляться устойчивой к коррозии. Для сред с низким содержанием сероводорода труба НКТ также может быть изготовлена.

Размеры НКТ трубы

Труба НКТ имеет различные размеры — от 6 до 10,5 м. По требованию, труба НКТ может достигать длины 11,5 м. Труба НКТ исполнения А поставляется длиной 9,5—10,5 м. Геометрические размеры труб НКТ соответствуют ГОСТ 633—80. Масса труб НКТ по ГОСТ 633—80. Допустимые отклонения размеров труб НКТ незначительны, это делает их практичными.

Изготовление НКТ труб

Труба НКТ изготавливается из следующих видов стали: сталь НКТ 20, сталь НКТ 30, сталь НКТ 30ХМА. Процесс изготовления трубы НКТ тщательно контролируется, при дефекте труба сразу же уходит на переплавку. После изготовления трубы проходят проверку.

Каждая труба НКТ должна пройти проверку:

• на растяжение
• на ударную вязкост
• на твёрдость
• гидроиспытание
• сульфидное коррозионное растрескивание

После проверки трубы отправляются на склад.
www.baltstroymetall.ru

Изготовление НКТ труб

Труба НКТ изготавливается из следующих видов стали: сталь НКТ 20, сталь НКТ 30, сталь НКТ 30ХМА. Процесс изготовления трубы НКТ тщательно контролируется, при дефекте труба сразу же уходит на переплавку. После изготовления трубы проходят проверку.

Каждая труба НКТ должна пройти проверку:

• на растяжение
• на ударную вязкост
• на твёрдость
• гидроиспытание
• сульфидное коррозионное растрескивание

После проверки трубы отправляются на склад.

Трубы НКТ (Насосно-компрессорные трубы) — используются в эксплуатации газовых и нефтяных скважин, для транспортировки газообразных и жидкообразных веществ, а так же для ремонтных и спуско-подъемных работ. В связи с постоянными механическими нагрузками и взаимодействиями с агрессивными средами Насосно-Компрессорные трубы НКТ очень сильно подвергаются коррозии и эрозии. Общими свойствами для всего сортамента трубы НКТ является: трубы НКТ должны обладать достаточной прочностью и надежной герметичностью соединений колонн труб; Соответствие требованиям износостойкости; Проходимость труб в стволах скважин, в сложных местах (в том числе местах интенсивного искривления).

НКТ — PetroWiki

НКТ — это обычный трубопровод, используемый для транспортировки добываемых флюидов на поверхность или флюидов в пласт. Его использование в скважинах обычно считается хорошей практикой. На этой странице представлены виды и виды трубок.

Содержимое

• 1 Назначение трубки
• 2 типа трубок
• 3 Каталожные номера
• 4 примечательных статьи в OnePetro
• 5 Внешние ссылки
• 6 См. также
• 7 Категория

Назначение НКТ

Использование НКТ позволяет лучше контролировать скважину, поскольку циркулирующие жидкости могут заглушить скважину; таким образом, ремонтные работы упрощаются, а их результаты улучшаются. Эффективность потока обычно улучшается при использовании трубок. Кроме того, для большинства установок механизированной добычи требуются трубы. НКТ с применением пакера позволяет изолировать обсадную колонну от скважинных флюидов и предотвращает коррозионное повреждение обсадной колонны. Для комплексного заканчивания требуются НКТ, чтобы обеспечить добычу и эксплуатацию отдельных зон. Правительственные правила и положения часто требуют установки НКТ в каждую скважину. В особых случаях может быть получено разрешение на отказ от НКТ (беструбное заканчивание). Эти специальные заканчивания обычно представляют собой фонтанирующие скважины с относительно небольшой обсадной колонной. Колонны насосно-компрессорных труб обычно имеют наружный диаметр (НД) от 2 3/8 до 4 1/2 дюйма, но могут быть размером от 20 дюймов до 1,050 дюйма.

Правильный выбор, конструкция и установка колонны насосно-компрессорных труб являются критически важными элементами любого заканчивания скважины. Колонны насосно-компрессорных труб должны иметь правильный размер, чтобы жидкости могли течь эффективно или чтобы можно было установить эффективное оборудование для механизированной добычи. Слишком маленькая колонна насосно-компрессорных труб вызывает большие потери на трение и ограничивает добычу. Это также может серьезно ограничить тип и размер оборудования для механизированной добычи. Слишком длинная колонна насосно-компрессорных труб может вызвать бурение и нестабильный поток, что приведет к перегрузке скважины и усложнит капитальный ремонт. Планируемая трубка должна легко помещаться внутри установленного кожуха. При выборе материала необходимо учитывать следующее:

• Условия окружающей среды
• Прогнозируемая коррозионная активность скважинных флюидов
• Минимальное и максимальное давление и температура
• Аспекты безопасности
• Рентабельность

НКТ должны быть спроектированы так, чтобы выдерживать все напряжения и условия, возникающие при обычной эксплуатации скважины, и должны иметь достаточный запас для нестандартных условий нагрузки. Он должен выдерживать напряжения, вызванные растяжением, разрывом и разрушением, и должен противостоять коррозионному действию скважинных флюидов в течение всего срока службы скважины. Кроме того, НКТ необходимо манипулировать и устанавливать таким образом, чтобы НКТ работала в скважине без сбоев или без чрезмерных эксплуатационных проблем.

Типы труб

Американский институт нефти (API) разработал спецификации, рекомендуемую практику и бюллетени для стальных труб, которые отвечают основным требованиям нефтегазовой промышленности. ^{[1] [2] [3] [4] [5] [6] . [11] [12] [13] Документы API пересматриваются и обновляются каждые 5 лет. Эти усилия продолжаются, и многие из этих документов (с изменениями) стали документами Международной организации по стандартизации (ISO). В настоящее время API и ISO являются международными стандартами для продуктов, предназначенных для использования во всем мире в нефтяной и газовой промышленности. Размеры НКТ API варьируются от НД от 1,050 до 4,500 дюймов. Для высокодебитных скважин могут быть выгодны НКТ более 4½ дюймов. Спецификации API и ISO содержат положения, когда в качестве НКТ используется обсадная труба.}

В дополнение к стальным трубам API существуют неблагоприятные скважинные условия, которые лучше подходят для других материалов. Существуют запатентованные марки стали, которые не соответствуют всем аспектам спецификаций API, но используются в нефтедобывающей промышленности для:

• Стойкость к коррозии при потере веса
• Повышенная прочность
• Меньшая подверженность сульфидному коррозионному растрескиванию под напряжением (SSC)
• Износостойкость

Коррозионно-стойкий сплав (CRA) — это специальный материал, который иногда используется в агрессивных средах. Эти специальные материалы обычно дороги, но могут оказаться полезными в течение срока службы скважины; однако НКТ не всегда устраняют коррозию и могут быть несовместимы с некоторыми жидкостями заканчивания. Информацию о бесшовных трубах CRA см. в ISO 13680. ^[14]

Трубки из термопластика (стекловолокна) успешно используются в коррозионно-активных скважинах. Большинство термопластичных трубок обладают хорошими свойствами при растяжении и разрыве, но имеют относительно небольшое сопротивление смятию и более низкую износостойкость, чем стальные трубки. Если температура превышает 150°F, может потребоваться снижение эксплуатационного коэффициента. Другие металлы и материалы использовались в качестве НКТ, но редко используются в современных нефтяных и газовых скважинах либо из-за их стоимости, либо из-за ограниченной применимости.

Ссылки

1. ↑ RP 5A3/ISO 13678, Резьбовые компаунды для обсадных труб, насосно-компрессорных труб и линейных труб, второе издание. 2003. Вашингтон, округ Колумбия: API.
2. ↑ RP 5A5, Полевой осмотр новой обсадной колонны, насосно-компрессорных труб и бурильных труб с гладким концом, шестое издание. 1997. Вашингтон, округ Колумбия: API.
3. ↑ Спец. 5B, Нарезание резьбы, калибрование и проверка резьбы обсадных труб, труб и линейных труб, 14-е издание. 1996. Вашингтон, округ Колумбия: API.
4. ↑ RP 5B1, Нарезание резьбы, калибрование и проверка резьбы обсадных, насосно-компрессорных и трубных резьб, пятое издание. 1999. Вашингтон, округ Колумбия: API.
5. ↑ API SPEC 5C1, Рекомендуемая практика по уходу и использованию обсадных и насосно-компрессорных труб, 18-е издание. 1999. Вашингтон, округ Колумбия: API.
6. ↑ Бык. 5C2, Эксплуатационные характеристики обсадных, насосно-компрессорных и бурильных труб, 21-е издание. 1999. Вашингтон, округ Колумбия: API.
7. ↑ Бык. 5C3, Формулы и расчеты свойств обсадных, насосно-компрессорных, бурильных и линейных труб, шестое издание. 1994. Вашингтон, округ Колумбия: API.
8. ↑ RP 5C5/ISO 13679, Процедуры оценки соединений обсадных и насосно-компрессорных труб, третье издание. 2003. Вашингтон, округ Колумбия: API.
9. ↑ RP 5C7, Колтюбинговые операции при обслуживании нефтяных и газовых скважин, первое издание. 2002. Вашингтон, округ Колумбия: API.
10. ↑ Спец. 5CT/ISO 11960, Обсадные и насосно-компрессорные трубы (Обычные единицы измерения США), седьмое издание. 2002. Вашингтон, округ Колумбия: API.
11. ↑ Спец. 5CTN, Обсадные и насосно-компрессорные трубы (метрические единицы), пятое издание. 1995. Вашингтон, округ Колумбия: API.
12. ↑ Спец. 15LT, Стальные трубы с ПВХ-покрытием, второе издание. 1999. Вашингтон, округ Колумбия: API.
13. ↑ RP 15 TL4, Уход и использование труб из стекловолокна, второе издание. 1999. Вашингтон, округ Колумбия: API.
14. ↑ ISO/ISO 13680, Нефтяная и газовая промышленность: Бесшовные трубы из коррозионно-стойкого сплава для использования в качестве обсадных труб, насосно-компрессорных труб и муфт — Технические условия поставки, первое издание, ISO, Женева, Швейцария (2000 г.).

Заслуживающие внимания статьи в OnePetro

Используйте этот раздел, чтобы перечислить статьи в OnePetro, которые обязательно должен прочитать читатель, желающий узнать больше

Внешние ссылки

Используйте этот раздел для размещения ссылок на соответствующие материалы на веб-сайтах, отличных от PetroWiki и OnePetro.

См. также

PEH:Tubing_Selection,_Design,_and_Installation

Категория

различных типов новейших трубок?

Что такое медицинские трубки: различные типы новейших трубок?

29 21 января

В чем разница между трубкой G и трубкой J?

Существует множество небольших портативных устройств, которые врачи используют во время операций. Медицинские трубки также являются одним из самых популярных типов трубок, используемых в сложных операциях.

Кроме того, они были разработаны для бесчисленного множества применений, а также позволяют врачам контролировать устройства или жидкости. Кроме того, эта трубка также обеспечивает подачу газа. Вы можете легко увидеть их использование в капельницах и вентиляторах.

Кроме того, они также полезны для поддержки устройств доступа, а также в качестве метода доставки для нескольких устройств. В этом руководстве вы узнаете об этих зондах для кормления. Каковы они, а также вы узнаете, в чем разница между трубкой G и трубкой J?

Вы готовы погрузиться!

Что такое медицинская трубка

?

Медицинские трубки стали самыми распространенными и полезными гаджетами в современной медицинской промышленности. Эти питательные трубки популярны для дренажа и управления жидкостью. Кроме того, их очень удобно использовать с катетерами

• анестезиология
• респираторное оборудование
• IV
• перистальтические насосы
• биофармацевтическое лабораторное оборудование и многое другое.

Фактически, зонды для кормления используются для работы с катетерами при катетеризации сердца. Следовательно, врачи используют эти трубки для проверки сердечно-сосудистых заболеваний и обнаружения сужений кровеносных сосудов. Кроме того, они измеряют давление, а также уровень кислорода в нескольких различных частях сердца.

Лекарствам также необходимы медицинские трубки для биопсии, проверки работы помпы, диагностики врожденных пороков сердца. И эти трубки также необходимы для выявления проблем с сердечным клапаном с помощью катетеризации.

Почему трубки разные?

Медицинские трубки в основном отличаются от других видов трубок тем, что предназначены для медицинского применения. Это обозначение обычно происходит благодаря сертификатам или стандартам, которые диктуют требования к материалам и спецификациям труб.

Следовательно, эти требования действительно могут гарантировать, что инструменты, которые врачи используют для производства лекарств и ухода за пациентами,

• безопасны
• и надежный.

На самом деле существует 2 наиболее распространенных типа медицинских трубок , которые используются на рынке медицинских изделий. Это

• мочевые катетеры
• и сосудистые катетеры.

Мочевые катетеры:

Эти типы медицинских трубок обычно используются для дренирования и сбора мочи из мочевого пузыря. Кроме того, они полезны для:

• Мониторинга диуреза
• Диагностика заболеваний нижних мочевыводящих путей
• Также введите лекарство.

Если вам нужна исключительная гибкость, вам следует выбирать полимеры с низкой твердостью. Такие как смолы Pebax, мягкий TPU, Isothane 5075A и т. д.

Сосудистые катетеры:

Они используются для доступа к кровеносным сосудам системы кровообращения человека для выполнения различных терапевтических и диагностических процессов. Но эти процессы полностью зависят от типа устройств.

Медицинские трубки такого типа используются, когда пациентам нужны жидкости и внутривенные лекарства. Кроме того, они также используются для размещения внутри вены руки. Кроме того, они могут оставаться в венах в течение многих недель.

Из чего сделана медицинская трубка IV

?

На самом деле, IV медицинская трубка представляет собой гибкие, тонкие и пластиковые шланги. Они используются для запуска из пакета или флакона с лекарством в крошечную иглу или внутривенный катетер, помещенный в вену вашего тела. На самом деле это очень маленькие и чрезвычайно гибкие трубки.

Они очень полезны для нескольких видов лечения. Кроме того, они также используются для введения продуктов крови, лекарств, жидкостей и питательных веществ прямо в кровь. В основном, эти трубки производятся разного диаметра и длины.

Они необходимы для соединения мешка для внутривенных вливаний с пациентом. Эти трубки создаются с использованием полиэтилена, ПВХ и полипропилена. Кроме того, ПВХ-трубки были смягчены пластификаторами, чтобы сделать их гибкими.

В чем разница между трубкой G и трубкой J?

G-трубка:

Это один из наиболее распространенных типов медицинских трубок . G-tube очень полезен для тех людей, которые не могут принимать нужное количество необходимых питательных веществ. Таким образом, такие пациенты должны зависеть от этих трубок, чтобы получать необходимые питательные вещества.

Его нужно ввести в желудок, сделав крошечный надрез в брюшной полости. Следовательно, G-трубка в основном является питательной трубкой для гастростомы.

J-образная трубка:

Это еще один очень распространенный и известный тип медицинского инструмента. Кроме того, это может помочь обеспечить организм адекватными лекарствами и питательными веществами. Эта трубка должна быть вставлена ​​в среднюю часть кишечника.

Кроме того, эти медицинские трубки очень полезны, но вы должны использовать их, когда G-образные трубки не подходят. Кроме того, вы также можете использовать эти трубки в условиях, когда трубку приходится ставить для постоянного использования. Но эти трубки очень сложные.

Следовательно, вы не можете изменить их дома. Вообще-то, вам нужна радиология, чтобы заменить эти трубки. J-образные трубки обычно длинные или могут иметь форму пуговиц. J-образная трубка на самом деле означает еюностомическую трубку для кормления.

Для чего используется медицинская трубка Cantor

?

T Эти типы зондов для кормления длинные, а также однопросветные кишечные зонды. Как правило, они используются для стентирования или декомпрессии тонкой кишки. Его длина составляет 10 футов. Кроме того, эту медицинскую трубку полезно использовать для декомпрессии кишечника.

У него есть специальный язычок из утяжеленной ртутью резины, прикрепленный к его перфорированному наконечнику. Это помогает провести зонд через желудок и кишечник.

Можете ли вы принимать пищу, если у вас есть медицинская трубка для кормления

?

Пациенты, получавшие лечение с помощью медицинской трубки для питания , должны проконсультироваться со своим врачом. Кроме того, они также могут обратиться к логопеду, чтобы определить, могут ли они глотать пищу или нет. Они скажут таким пациентам, безопасно ли для них глотание пищи или нет.

Если пациент может легко есть и безопасно переваривать пищу через рот; тогда она / он может положительно есть пищу. Более того, такие пациенты также должны подтвердить, что прием пищи через рот не повредит этой трубке. А также использование трубки не сделает его небезопасным для еды.

При каких заболеваниях требуется медицинская трубка

для кормления ?

Здесь мы представляем вам наиболее распространенные состояния, при которых использование медицинских трубок для питания необходимо. Итак, это:

• неврологические и нервно-мышечные расстройства,
• неспособность развиваться,
• недоношенность,
• неспособность глотать,
• анатомические и послеоперационные пороки развития пищевода и рта,
• Синдром Санфилиппо,
• рак,
• расстройства пищеварения.

Есть ли альтернатива питанию

медицинской трубкой ?

Фактом является то, что по сравнению с кормлением через зонд ручное кормление является лучшей альтернативой. Это лучше, особенно для пожилых людей с тяжелой деменцией.

Кормление через зонд снижает риск того, что пища попадет в легкие и вызовет пневмонию.

Какова ожидаемая продолжительность жизни человека с питанием

медицинской трубкой ?

Для почти 216 оставшихся пациентов средняя продолжительность жизни без зонда для питания составляла 1–2 месяца. Кроме того, ожидаемая продолжительность жизни в среднем увеличилась до 1–3 лет при использовании зонда для кормления.

Как называется трубка в вашем носу?

Назальная канюля — это особый вид медицинских трубок . Обычно пациенту или человеку, нуждающемуся в респираторной помощи, подают увеличенный поток воздуха или дополнительный кислород. Кроме того, это устройство включает в себя специальную легкую трубку, которая на одном конце разделяется на два штыря.

Их нужно разместить в ноздрях, из которых выходит смесь кислорода и воздуха.

Типы и применение нейлоновых трубок

Главная » Блог » Типы нейлоновых трубок и популярные области применения

Изготовленный из полиамидной смолы, нейлон, как известно, устойчив к влаге, ударам, химическим веществам и истиранию, сохраняя при этом свою форму. В то время как полиамидные смолы включают натуральные пластмассы и клеи, нейлон представляет собой синтетический полиамид, широко используемый в промышленных и коммерческих целях. Используемые в пищевой промышленности, автомобилестроении и робототехнике, нейлоновые трубки также имеют пневматические системы, которые используют сжатый воздух для автоматического привода машин.

Типы нейлоновых трубок

Молекулярная структура нейлона делает его гораздо более термостойким, чем другие пластмассы, с температурой плавления 374°F (190°C). Его термостойкость, а также кристаллическая структура делают его полезным при работе с химическими веществами. Из-за своей прочности нейлон широко используется для изготовления промышленных и коммерческих труб. Типы нейлоновых трубок бывают нескольких видов:

Стандартные нейлоновые трубки

Наиболее распространенный тип называется нейлон 6. Он устойчив к влаге, поэтому он более устойчив к коррозии, чем другие типы нейлоновых трубок. Нейлон 6 состоит из одного мономера, простой молекулы, которая имеет два или более участков, с которыми могут связываться другие мономеры. Стандартный нейлон состоит из шести атомов углерода, поэтому его называют нейлоном 6.

Нейлон 66 по сравнению с нейлоном 6 Трубка

Наряду с нейлоном 6 — наиболее распространенным типом используемого нейлона — является нейлон 66. Оба они похожи, хотя из-за различий в химической структуре каждый из них имеет отличительные качества. В то время как нейлон 6 состоит из одного мономера с 6 атомами углерода, нейлон 66 состоит из 2 мономеров.

Оба обладают следующими качествами:

• Легко обрабатывается
• Легко скользит
• Электрически изолирует
• Высокая механическая прочность
• Стойкость к усталости
• Стойкость к гамма- и рентгеновским излучениям
• Стойкость к вибрации
• Стойкость к износу от коррозии и нагревания

Между двумя полимерами есть существенные различия. Нейлон 6 лучше противостоит нагрузкам и ударам, меньше дает усадку в форме и облегчает окрашивание. Обладая более кристаллической структурой, нейлон 66 лучше противостоит кислотам и химическим веществам, а также поглощает меньше воды. Кроме того, нейлон 66 более термостойкий.

Нейлон 6 широко используется в вооруженных силах, а также в промышленности и может быть найден в:

• Автомобильные моторные отсеки
• Компоненты огнестрельного оружия 66 следует использовать, когда трубки подвергаются воздействию более высоких температур, например:
  • Подшипники скольжения
  • Крышки радиатора
  • Шнуры

  Нейлоновые трубки DOT

  Этот тип нейлоновой трубки требует соответствия требованиям Министерства транспорта, отсюда и название. Этот тип трубок из специальной полиэфирной смеси остается более гибким в течение более длительного времени, чем стандартные нейлоновые трубки, поэтому они используются в тормозных магистралях транспортных средств. Он может работать в маслянистых, горячих и холодных условиях в диапазоне температур от -85°F (-65°C) до +200°F (93°C). Трубка DOT гибкая, легкая, устойчивая к усталости и стабильная по размерам, а также обладает устойчивостью к истиранию и вибрации.

  Нейлоновая трубка высокого давления

  Нейлоновая трубка высокого давления, предназначенная для широкого спектра применений. Он может работать с природными растворителями, растворами щелочей, гидравлическими жидкостями, маслами и даже разбавленными кислотами. Он прочный, жесткий и устойчивый к истиранию, особенно в условиях высокой температуры, давления или вибрации. Этот тип нейлоновых трубок также обладает более высокой прочностью на растяжение и используется в химической, автомобильной и транспортной промышленности, особенно в промышленных целях. Обычно эта нейлоновая трубка используется для:

  • AIR
  • Тормозные линии
  • Grease
  • Газовые линии высокого давления
  • Гидравлические шланги
  • Робототехники
  • Vacuums

  Гибкая (супер мягкая) NYLON Tubing

  Flexible (Super Soft) Nylon Tubing

  из гибких (супер мягких), которые были сформированы

(Super Soft). специальный состав, который значительно увеличивает гибкость, гибкие нейлоновые трубки также называют «сверхмягкими». Он обладает многочисленными свойствами, которые помогают сохранять его размерную стабильность и позволяют ему противостоять истиранию, химическим веществам, влаге, ударам и теплу. Нейлон 11 изготавливается с использованием касторовых бобов, и этот тип нейлоновых трубок идеально подходит для сред, в которых полиуретан нецелесообразен, например:

• Линии охлаждающей жидкости и охлаждения
• Топливные линии
• Объяснение газа
• Смазочные линии
• Пневматическое оборудование
• Робототехника
• линии подвески

NYLON COILSE
