Виды заклёпок | Виды вытяжных заклёпок и их назначение.

Область применения технологии вытяжных заклёпок не знает границ. Например, тяговые заклёпки используются для крепления мягких и хрупких материалов, для создания герметичных соединений, для создания особо прочных соединений и т.д. Чем бы вы не занимались: авиастроением, изготовлением мебели, ремонтом лодок, установкой вентиляционных систем или строительством, существуют заклёпки, которые помогут вам снизить расходы, упростить работу и повысить её надёжность. Конечно же для таких разных задач требуются совершенно разные вытяжные заклёпки, с разным строением и характеристиками. Давайте рассмотрим основные типы заклёпок и сферы их применения.

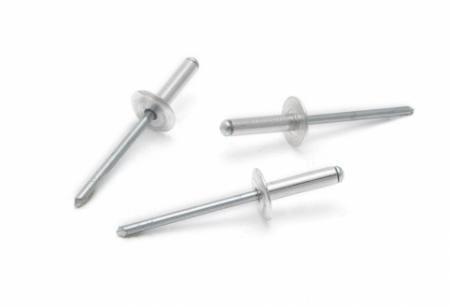

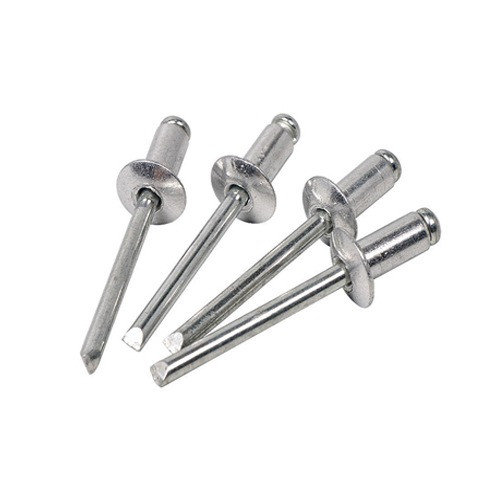

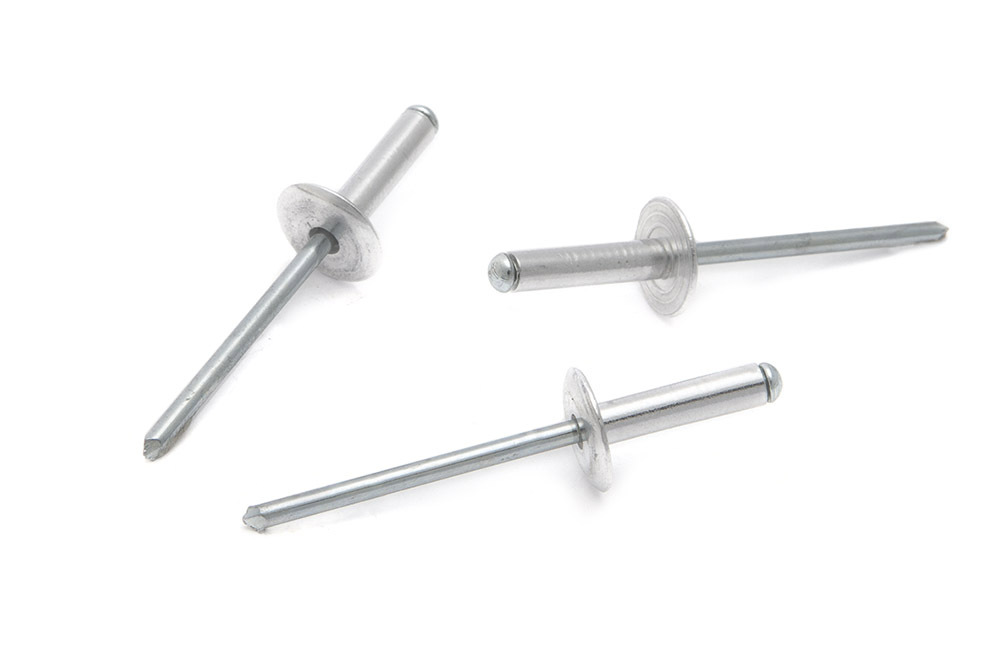

Вытяжные заклёпки открытого типа

Это стандартные заклёпки. Тело заклёпки имеет сквозное отверстие, чем напоминает пустотелые заклёпки. Однако, в отличии от пустотелых заклёпок, по окончанию установки головка стержня остаётся в теле заклёпки, как часть обратной головки. Как правило, они применяются там, где нет исключительных требований к прочности соединения, где толщина соединяемых материалов варьируется, а диаметр отверстий имеет небольшие отклонения. Это самый распространённый и наиболее востребованный вид заклёпок.

Закрытые вытяжные заклёпки

Этот вид заклёпок применяется для создания влагонепроницаемых соединений. Отсутствие сквозного отверстия в теле заклёпки позволяет при установке сформировать обратную головку, которая “запечатывает” отверстие. Поэтому этот тип заклёпок ещё называют “закрытые заклёпки”. Пыле- и влагонепроницаемое соединение препятствует попаданию пыли, влаги и испарений внутрь соединения, а при использовании специальных заклёпок и прокладок, можно получить полностью герметичное соединение. Кроме того, закрытые заклёпки увеличивают предел прочности соединения примерно на 20%.

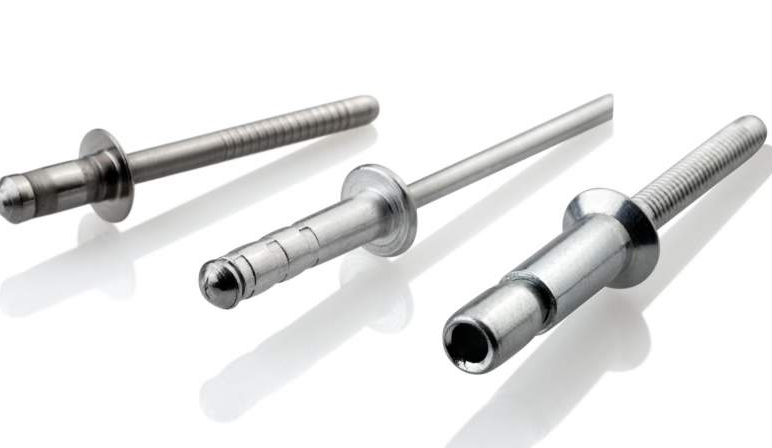

Усиленные заклёпки

Усиленные вытяжные заклёпки (структурные заклёпки или моноболт) служат для создания соединений с повышенным пределом прочности. Значения усилий на срез и на растяжение усиленных заклёпок намного выше, чем у стандартных заклёпок, что позволяет применять их для создания высокопрочных соединений. Обратная головка, формируемая при установке усиленной заклёпки крепко фиксирует детали, создавая прочное, не подверженное вибрации соединение. Усиленная, или как её еще называют, структурная заклёпка широко используется в строительстве, машиностроении и других отраслях, где важно создать крепкое, устойчивое к вибрации соединение.

Распорные заклёпки

Этот тип заклёпок применяется для соединения мягких, рыхлых и хрупких материалов. При установке, обратная головка формируется необычным образом — она складывается, распределяя нагрузку на большую площадь обратной поверхности соединяемых материалов. Это не позволяет обратной головке “проваливаться” сквозь мягкий или рыхлый материал и предотвращает появление трещин и повреждений на более хрупких поверхностях.

Лепестковые заклёпки

Этот тип заклёпок используется для соединения мягких материалов, таких как, древесные плиты, пластик, ДСП, ДВП и прочее. При установке отрывной стержень раскрывает тело заклёпки на несколько лепестков. Сгибаясь, лепестки упираются в поверхность соединяемого материала, формируя обратную головку. Такая форма обратной головки обеспечивает большую площадь контакта и способствует равномерному распределению нагрузки. Обратная головка не проваливается и достаточно крепко удерживает мягкий и рыхлый материал.

Рифлёные заклёпки

Этот тип заклёпок не требует сверления сквозного отверстия и служит для крепления пластин к материалам с гладкой и волокнистой структурой, например, дерево и пластик. В отличие от обычных вытяжных заклёпок, при установке рифлёной заклёпки не происходит формирования обратной головки. При вытягивании отрывной стержень расширяет тело заклёпки, заставляя насечки на теле заклёпки впиваться в волокнистый материал. Распорные заклёпки широко используются в мебельном производстве, а также в строительстве для крепления металлических пластин к деревянным поверхностям.

Многозажимные заклёпки

Многозажимные заклёпки — это вытяжные заклёпки с широким диапазоном толщины соединяемых материалов. Заклёпки устроены таким образом, что способны соединять материалы различной толщины. Многозажимная заклёпка перекрывает диапазон трёх стандартных вытяжных заклёпок и может быть использована там, где нет точных данных о толщине пакета соединяемых материалов, или, где собираемый узел состоит из нескольких соединений разной толщины.

Клеммные заклёпки

Этот вид заклёпок используется для создания контактных соединений там, где к соединяемым деталям необходимо подсоединить электрическую цепь. Клеммные заклёпки изготавливаются из материалов проводящих электрический ток и, как следует из названия имеют одну или несколько клемм. Чаще всего этот вид заклёпок используется для заземления собранного узла.



Пластиковые заклёпки

Несмотря на то, что эти вытяжные заклёпки изготовлены из полиамида, они создают достаточно крепкое соединение. Пластиковые заклёпки мало чем отличаются от обычных вытяжных заклёпок. При этом соединение с использованием пластиковых заклёпок имеет ряд преимуществ — это соединение влагонепроницаемое, в нём снижается вероятность коррозии (не создаётся гальваническая пара) и оно не проводит электрический ток. Чаще всего эти заклёпки используются для крепления пластика, стекловолокна или картона к металлу или другим материалам.

Кассетные заклёпки

Это самостоятельный вид заклёпок. Процесс установки кассетных заклёпок практически не отличается от установки вытяжных заклёпок с той разницей, что у кассетных заклёпок один стержень на целый магазин (кассету) заклёпок и этот стержень не обламывается, а протягивается сквозь тело заклёпки надёжно устанавливая её в отверстии. Это относительно новый, но очень перспективный вид заклёпок. Оператору не требуется загружать в инструмент каждую отдельную заклёпку, он загружает кассету (обычно до 40 заклёпок). После установки заклёпки, инструмент автоматически подготавливает к установке следующую. Таким образом оператор экономит время и одна из его рук всегда свободна, чтобы фиксировать соединяемый узел.

В зависимости от производителя, название и характеристики заклёпок могут отличаться. Кроме того, регулярно появляются новые виды заклёпок. Поэтому представленная выше информация не является окончательной и служит лишь для общего ознакомления с наиболее распространёнными типами вытяжных заклёпок.

Если вам необходимо купить вытяжные заклёпки, но вы не уверены в собственном выборе, свяжитесь с нами и мы подберём именно то, что нужно для выполнения вашего технического задания.

Для получения качественного заклёпочного соединения, предлагаем ознакомиться с нашими советами по созданию надёжного заклёпочного соединения.

Данный материал соответствует запросам: Вытяжные заклёпки, Заклёпка вытяжная, Тяговая заклёпка, Клёпки, Головка заклёпки, Виды заклёпок, Характеристики заклёпок, Типы заклёпок, Усиленные заклёпки, Закрытые заклёпки, Распорные заклёпки, Лепестковые заклёпки, Рифлёные заклёпки, Пластиковые заклёпки, Заклёпки, Купить заклёпки в Москве.

Виды вытяжных заклёпок и их особенности — ТПК «Сейд»

ОСНОВНЫЕ ТИПЫ ГОЛОВОК ВЫТЯЖНЫХ ЗАКЛЁПОК

Вытяжные заклёпки СО СТАНДАРТНЫМ БОРТИКОМ

Вытяжные заклёпки С ПОТАЙНЫМ БОРТИКОМ

Вытяжные заклёпки С ШИРОКИМ БОРТИКОМ

УДЛИНЁННЫЕ вытяжные заклёпки со стандартным бортиком

ПЛАСТИКОВЫЕ вытяжные заклёпки со стандартным бортиком

ЗАКРЫТЫЕ вытяжные заклёпки СО СТАНДАРТНЫМ БОРТИКОМ

ЗАКРЫТЫЕ вытяжные заклёпки С ПОТАЙНЫМ БОРТИКОМ

ЗАКРЫТЫЕ вытяжные заклёпки С ШИРОКИМ БОРТИКОМ

УСИЛЕННЫЕ заклёпки СО СТАНДАРТНЫМ БОРТИКОМ

УСИЛЕННЫЕ заклёпки С ПОТАЙНЫМ БОРТИКОМ

МНОГОЗАЖИМНЫЕ вытяжные заклёпки СО СТАНДАРТНЫМ БОРТИКОМ

МНОГОЗАЖИМНЫЕ вытяжные заклёпки С ПОТАЙНЫМ БОРТИКОМ

МНОГОЗАЖИМНЫЕ вытяжные заклёпки С ШИРОКИМ БОРТИКОМ

РАСПОРНЫЕ вытяжные заклёпки СО СТАНДАРТНЫМ БОРТИКОМ

РАСПОРНЫЕ вытяжные заклёпки С ШИРОКИМ БОРТИКОМ

РИФЛЁНЫЕ вытяжные заклёпки со стандартным бортиком

ЛЕПЕСТКОВЫЕ вытяжные заклёпки СО СТАНДАРТНЫМ БОРТИКОМ

ЛЕПЕСТКОВЫЕ вытяжные заклёпки С ШИРОКИМ БОРТИКОМ

ОСНОВНЫЕ ТИПЫ ГОЛОВОК ВЫТЯЖНЫХ ЗАКЛЁПОК

СТАНДАРТНЫЙ БОРТИК – это наиболее универсальный тип головки заклёпки, который подойдёт для соединения большинства материалов.

ПОТАЙНОЙ БОРТИК –  позволяет устанавливать вытяжную заклёпку в зенкованное отверстие заподлицо с рабочей поверхностью.

ШИРОКИЙ БОРТИК – это тип головки заклёпки, который позволяет соединять более мягкие или более хрупкие материалы. За счет увеличенной площади поверхности широкого бурта, прижимное усилие равномерно распределяется по большей площади материала, предотвращая продавливание и растрескивание лицевого материала.

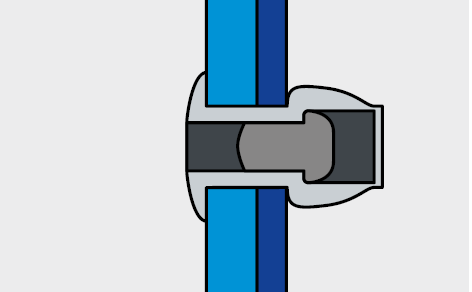

ЗАКЛЁПКА ОТКРЫТОГО ТИПА  – наиболее распространённый вид вытяжных заклёпок. Соединение на основе такой заклёпки не будет герметичным или водонепроницаемым.

ЗАКЛЁПКИ ЗАКРЫТОГО ТИПА не имеют сквозного отверстия. Соединение на основе такой заклёпки будет защищено от попадания пыли, грязи, влаги и испарений. Кроме того, такое соединение будет обладать повышенными прочностными характеристиками по сравнению с обычной вытяжной заклёпкой.

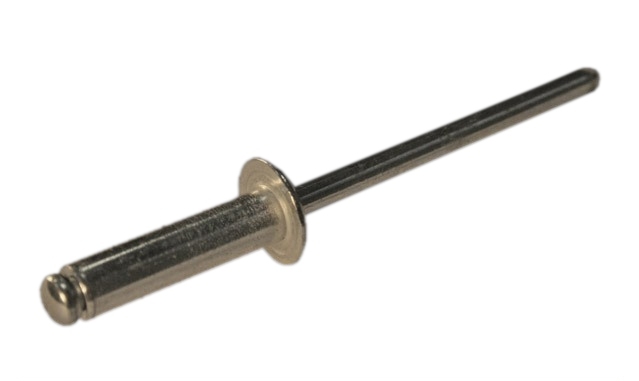

ВЫТЯЖНЫЕ ЗАКЛЁПКИ СО СТАНДАРТНЫМ БОРТИКОМ

Вытяжная заклёпка со стандартным бортом – это наиболее распространённый вид заклёпок. Заклёпка устанавливается вслепую, то есть для её установки необходим доступ только с одной стороны соединяемых поверхностей. Толщина соединяемых материалов варьируется в заданных пределах, в зависимости от длины заклёпки.

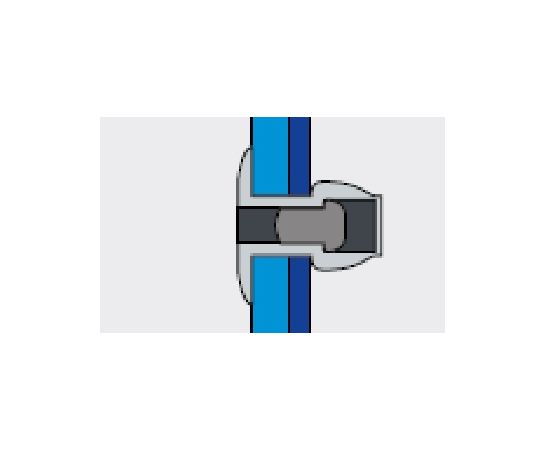

Установка:

Особенности и преимущества:

• Соединение разнородных материалов
• Устойчивое к вандализму соединение
• Качественное и прочное соединение
• Устойчивое к вибрации соединение
• Скорость и простота установки
• Возможность окраски в цвета по шкале RAL

Применяется при производстве:

• Вентиляционных коробов
• Лестниц и стремянок
• Шкафов и стеллажей
• Окон и дверей
• Холодильников
• Корпусов электроаппаратуры

ВЫТЯЖНЫЕ ЗАКЛЁПКИ С ПОТАЙНЫМ БОРТИКОМ

Вытяжная заклёпка с потайным буртом устанавливается в зенкованное отверстие заподлицо с рабочей поверхностью. После установки такой заклёпки рабочая поверхность остаётся ровной – на ней нет выступающих элементов. Для её установки необходим доступ только с одной стороны соединяемых деталей. Толщина соединяемых материалов варьируется в заданных пределах, в зависимости от длины заклёпки.

Установка:

Особенности и преимущества:

• Ровная поверхность после установки заклёпки
• Соединение разнородных материалов
• Устойчивое к вандализму соединение
• Качественное и прочное соединение
• Устойчивое к вибрации соединение
• Скорость и простота установки
• Возможность окраски в цвета по шкале RAL

Применяется при производстве:

• Опалубочных систем
• Электрощитов и электрошкафов
• Корпусов электроаппаратуры
• Железнодорожных вагонов

ВЫТЯЖНЫЕ ЗАКЛЁПКИ С ШИРОКИМ БОРТИКОМ

Вытяжная заклёпка с широким бортом – это заклёпка с увеличенной головкой, которая позволяет соединять более хрупкие или мягкие материалы за счет равномерного распределения прижимного усилия по большей площади поверхности. Заклёпка устанавливается вслепую, то есть для её установки необходим доступ только с одной стороны соединяемых поверхностей. Толщина соединяемых материалов варьируется в заданных пределах, в зависимости от длины заклёпки.

Установка:

Особенности и преимущества:

• Большая площадь прижима с лицевой стороны
• Соединение разнородных материалов
• Устойчивое к вандализму соединение
• Качественное и прочное соединение
• Устойчивое к вибрации соединение
• Скорость и простота установки
• Возможность окраски в цвета по шкале RAL

Применяется при производстве:

• Фасадных систем
• Лестниц и стремянок
• Шкафов и стеллажей
• Металлических дверей

УДЛИНЁННЫЕ ВЫТЯЖНЫЕ ЗАКЛЁПКИ СО СТАНДАРТНЫМ БОРТИКОМ

Удлинённая вытяжная заклёпка со стандартным буртом позволяет создавать крепкое антивандальное соединение деталей большой толщины. Заклёпка устанавливается вслепую, то есть для её установки необходим доступ только с одной стороны соединяемых поверхностей. Толщина соединяемых материалов варьируется в заданных пределах, в зависимости от длины заклёпки.

Установка:

Особенности и преимущества:

• Соединение материалов большой толщины
• Соединение разнородных материалов
• Устойчивое к вандализму соединение
• Качественное и прочное соединение
• Устойчивое к вибрации соединение
• Скорость и простота установки
• Возможность окраски в цвета по шкале RAL

Применяется при производстве:

• Опалубки
• Лестниц и стремянок
• Шкафов и стеллажей
• Растяжек
• Гладильных досок

ПЛАСТИКОВЫЕ ВЫТЯЖНЫЕ ЗАКЛЁПКИ СО СТАНДАРТНЫМ БОРТИКОМ

Вытяжная заклёпка из полиамида имеет стандартный борт и предназначена для крепления хрупких и мягких материалов. Соединение пластиковой заклёпкой соединит лицевую поверхность без угрозы растрескивания или деформации рабочей поверхности. Заклёпка из полиамида устанавливается обычным заклёпочником вслепую, то есть для её установки необходим доступ только с одной стороны соединяемых поверхностей. Толщина соединяемых материалов варьируется в заданных пределах, в зависимости от длины заклёпки. Специальный конструкционный полимерный материал (полиамид PA 6.6) из которого выполнена заклёпка обладает диэлектрическими свойствами, химически стоек к воздействию масел и обладает хорошими прочностными и антифрикционными свойствами – всё это позволяет использовать заклёпку в машиностроении, приборостроении, автомобилестроении и тому подобных отраслях промышленности.

Установка:

Особенности и преимущества:

• Соединение мягких и хрупких материалов
• Заклёпка не сминает рабочую поверхность
• Диэлектрические свойства соединения
• Заклёпка не оставляет ржавых подтёков на лицевой поверхности
• Устойчивое к вибрации соединение
• Скорость и простота установки

Применяется при производстве:

• Рекламных материалов
• Креплений обшивки автомобиля
• Креплений отделочных материалов
• Холодильников

ЗАКРЫТЫЕ ВЫТЯЖНЫЕ ЗАКЛЁПКИ СО СТАНДАРТНЫМ БОРТИКОМ

Закрытая вытяжная заклёпка со стандартным бортом позволяет быстро, крепко и качественно соединять материалы, защищая внутренние полости соединения от проникновения пыли, влаги и испарений. Заклёпка устанавливается вслепую, то есть для её установки необходим доступ только с одной стороны соединяемых поверхностей. Толщина соединяемых материалов варьируется в заданных пределах, в зависимости от длины заклёпки.

Установка:

Особенности и преимущества:

• Пыле- и влагозащищённое соединение
• Более прочное соединение
• Соединение разнородных материалов
• Устойчивое к вандализму соединение
• Устойчивое к вибрации соединение
• Скорость и простота установки
• Возможность окраски в цвета по шкале RAL

Применяется при производстве:

• Изотермических фургонов
• Систем кондиционирования и вентиляции
• Взрывобезопасных шкафов
• Креплений кровельных листов
• Холодильников

ЗАКРЫТЫЕ ВЫТЯЖНЫЕ ЗАКЛЁПКИ СО ПОТАЙНЫМ БОРТИКОМ

Закрытая вытяжная заклёпка с потайным бортом устанавливается в зенкованное отверстие заподлицо с рабочей поверхностью и позволяет быстро, крепко и качественно соединять материалы, защищая внутренние полости от проникновения пыли, влаги и испарений. После установки такой заклёпки рабочая поверхность остаётся ровной – на ней нет выступающих элементов. Заклёпка устанавливается вслепую, то есть для её установки необходим доступ только с одной стороны соединяемых поверхностей. Толщина соединяемых материалов варьируется в заданных пределах, в зависимости от длины заклёпки.

Установка:

Особенности и преимущества:

• Ровная поверхность после установки заклёпки
• Пыле- и влагозащищённое соединение
• Более прочное соединение
• Соединение разнородных материалов
• Устойчивое к вандализму соединение
• Устойчивое к вибрации соединение
• Скорость и простота установки
• Возможность окраски в цвета по шкале RAL

Применяется при производстве:

• Изотермических фургонов
• Систем кондиционирования и вентиляции
• Корпусов электроаппаратуры
• Железнодорожных вагонов
• Авиаконтейнеров

ЗАКРЫТЫЕ ВЫТЯЖНЫЕ ЗАКЛЁПКИ С ШИРОКИМ БОРТИКОМ

Закрытая вытяжная заклёпка с широким бортом – это заклёпка с увеличенной головкой, которая позволяет соединять более хрупкие или мягкие материалы за счет равномерного распределения прижимного усилия по большей площади поверхности при этом защищая внутренние полости конструкции от проникновения пыли, влаги и испарений. Заклёпка устанавливается вслепую, то есть для её установки необходим доступ только с одной стороны соединяемых поверхностей. Толщина соединяемых материалов варьируется в заданных пределах, в зависимости от длины заклёпки.

Установка:

Особенности и преимущества:

• Большая площадь прижима с лицевой стороны
• Пыле- и влагозащищённое соединение
• Более прочное соединение
• Устойчивое к вандализму соединение
• Крепление тонколистового алюминия менее 0.5 мм
• Скорость и простота установки
• Возможность окраски в цвета по шкале RAL

Применяется при производстве:

• Изотермических фургонов
• Систем кондиционирования и вентиляции
• Креплений фурнитуры в судостроении
• Креплений композитных материалов





УСИЛЕННЫЕ ЗАКЛЁПКИ СО СТАНДАРТНЫМ БОРТИКОМ

Усиленная заклёпка со стандартным бортом – это отличный способ получить особо прочное и надёжное соединение. Заклёпка устанавливается вслепую, то есть для её установки необходим доступ только с одной стороны соединяемых поверхностей. Стержень заклёпки имеет продольные насечки, что помогает установочному инструменту лучше ухватиться за стержень и надёжно установить заклёпку. Усиленные заклёпки (моноболт) обладают широким диапазоном соединяемых материалов



Установка:

Особенности и преимущества:

• Широкий диапазон соединяемых материалов
• Водонепроницаемое соединение
• Соединение разнородных материалов
• Устойчивое к вандализму соединение
• Особо прочное, устойчивое к вибрации соединение
• Высокая устойчивость к усилию на срез
• Высокая коррозийная стойкость соединения
• Возможность окраски в цвета по шкале RAL

Применяется при производстве:

• Креплений стоек
• Грузовых контейнеров
• Шкафов и стеллажей
• Алюминиевых кузовов





УСИЛЕННЫЕ ЗАКЛЁПКИ С ПОТАЙНЫМ БОРТИКОМ

Усиленная заклёпка с потайным бортом – это отличный способ получить особо прочное и надёжное соединение. Заклёпка устанавливается вслепую, то есть для её установки необходим доступ только с одной стороны соединяемых поверхностей. Стержень заклёпки имеет продольные насечки, что помогает установочному инструменту лучше ухватиться за стержень и надёжно установить заклёпку. Усиленные заклёпки (моноболт) обладают широким диапазоном соединяемых материалов.



Установка:



Особенности и преимущества:

• Гладкая поверхность после установки заклёпки
• Широкий диапазон соединяемых материалов
• Водонепроницаемое соединение
• Соединение разнородных материалов
• Устойчивое к вандализму соединение
• Особо прочное, устойчивое к вибрации соединение
• Высокая устойчивость к усилию на срез
• Высокая коррозийная стойкость соединения
• Возможность окраски в цвета по шкале RAL

Применяется при производстве:

• Креплений кабины фуникулёра
• Грузовых контейнеров
• Каркаса кузова самосвала
• Алюминиевых кузовов



МНОГОЗАЖИМНЫЕ ВЫТЯЖНЫЕ ЗАКЛЁПКИ СО СТАНДАРТНЫМ БОРТИКОМ

Многозажимная вытяжная заклёпка со стандартным бортом – это заклёпка с увеличенным диапазоном толщины соединяемых материалов. Одна многозажимная заклёпка перекрывает диапазон в 7 мм и заменяет 2-3 типоразмера стандартных заклёпок. Заклёпка устанавливается вслепую, то есть для её установки необходим доступ только с одной стороны соединяемых поверхностей. Ещё одна особенность строения заклёпки заключается в равномерном распределении прижимного усилия по поверхности соединяемых материалов, поэтому этот вид заклёпок хорошо подходит для крепления тонких листовых материалов и деталей из пластика.



Установка:

Особенности и преимущества:

• Соединения материалов разной толщины заклёпкой одного размера
• Большой разброс толщины соединяемых материалов
• Соединение разнородных материалов
• Устойчивое к вандализму соединение
• Качественное и прочное соединение
• Устойчивое к вибрации соединение
• Скорость и простота установки
• Возможность окраски в цвета по шкале RAL

Применяется при производстве:

• Вентиляционных коробов и систем вентиляции
• Электронных компонентов
• Лестниц и стремянок
• Промышленных светильников
• Шкафов и стеллажей
• Окон и дверей



МНОГОЗАЖИМНЫЕ ВЫТЯЖНЫЕ ЗАКЛЁПКИ С ПОТАЙНЫМ БОРТИКОМ

Многозажимная вытяжная заклёпка с потайным буртом – это заклёпка, устанавливаемая заподлицо с рабочей поверхностью, с увеличенным диапазоном толщины соединяемых материалов. Одна многозажимная заклёпка может перекрывать диапазон до 7 мм и заменять 2-3 типоразмера стандартных заклёпок. Заклёпка устанавливается вслепую, то есть для её установки необходим доступ только с одной стороны соединяемых поверхностей. Ещё одна особенность строения заклёпки заключается в равномерном распределении прижимного усилия по поверхности соединяемых материалов, поэтому этот вид заклёпок хорошо подходит для крепления тонких листовых материалов и деталей из пластика. Вытяжная заклёпка с потайной головкой устанавливается в зенкованное отверстие заподлицо с рабочей поверхностью. После установки такой заклёпки рабочая поверхность остаётся ровной – на ней нет выступающих элементов.

Установка:



Особенности и преимущества:

• Соединения материалов разной толщины заклёпкой одного размера
• Ровная поверхность после установки заклёпки
• Большой разброс толщины соединяемых материалов
• Соединение разнородных материалов
• Устойчивое к вандализму соединение
• Качественное и прочное соединение
• Устойчивое к вибрации соединение
• Скорость и простота установки
• Возможность окраски в цвета по шкале RAL

Применяется при производстве:

• Креплений облицовки
• Фурнитуры в судостроении
• Креплений напольного покрытия в судостроении
• Промышленных шкафов и стеллажей





МНОГОЗАЖИМНЫЕ ВЫТЯЖНЫЕ ЗАКЛЁПКИ С ШИРОКИМ БОРТИКОМ

Многозажимная вытяжная заклёпка с широким бортом – это заклёпка с увеличенной головкой и увеличенным диапазоном толщины соединяемых материалов. Одна многозажимная заклёпка перекрывает диапазон в 7 мм и заменяет 2-3 типо-размера стандартных заклёпок. Заклёпка устанавливается вслепую, то есть для её установки необходим доступ только с одной стороны соединяемых поверхностей. Благоодаря широкому бортику вытяжная заклёпка с увеличенной головкой, позволяет соединять более хрупкие или мягкие материалы за счет равномерного распределения прижимного усилия по большей площади поверхности, поэтому этот вид заклёпок хорошо подходит для крепления тонких листовых материалов и деталей из пластика.



Установка:

Особенности и преимущества:

• Соединения материалов разной толщины заклёпкой одного размера
• Большая площадь прижима с лицевой стороны
• Большой разброс толщины соединяемых материалов
• Соединение разнородных материалов
• Устойчивое к вандализму соединение
• Качественное и прочное соединение
• Устойчивое к вибрации соединение
• Скорость и простота установки
• Возможность окраски в цвета по шкале RAL

Применяется при производстве:

• Вентиляционных коробов и систем вентиляции
• Лестниц и стремянок
• Промышленных светильников
• Шкафов и стеллажей
• Боксов для транспортировки хрупких грузов





РАСПОРНЫЕ ВЫТЯЖНЫЕ ЗАКЛЁПКИ СО СТАНДАРТНЫМ БОРТИКОМ

Распорная вытяжная заклёпка со стандартным бортом – это заклёпка для соединения мягких, рыхлых и хрупких материалов без риска деформировать, расколоть или продавить рабочую поверхность. При установке, обратная головка формируется необычным образом – она складывается, распределяя нагрузку на большую площадь обратной поверхности соединяемых материалов. Это не позволяет обратной головке “проваливаться” сквозь мягкий или рыхлый материал и предотвращает появление трещин и повреждений на более хрупких поверхностях. Толщина скрепляемых материала варьируется в заданных пределах, в зависимости от длины заклёпки.



Установка:

Особенности и преимущества:

• Крепление мягких, рыхлых и хрупких материалов
• Устойчивое к вандализму соединение
• Высокая устойчивость к коррозии
• Качественное и прочное соединение
• Устойчивое к вибрации соединение
• Скорость и простота установки
• Возможность окраски в цвета по шкале RAL

Применяется при производстве:

• Фурнитуры для биотуалетов
• Сэндвич панелей
• Креплений рулонных изоляционных материалов
• Заборов из полимерных материалов
• Рекламных материалов и конструкций
• Креплений панелей автомобиля





РАСПОРНЫЕ ВЫТЯЖНЫЕ ЗАКЛЁПКИ С ШИРОКИМ БОРТИКОМ

Распорная вытяжная заклёпка с широким бортом – это заклёпка для соединения мягких, рыхлых и хрупких материалов без риска деформировать, расколоть или продавить рабочую поверхность. При установке, обратная головка формируется необычным образом – она складывается, распределяя нагрузку на большую площадь обратной поверхности соединяемых материалов. Это не позволяет обратной головке “проваливаться” сквозь мягкий или рыхлый материал и предотвращает появление трещин и повреждений на более хрупких поверхностях. В тоже время, широкий бортик заклёпки позволяет равномерно распределять нагрузку по большей площади лицевой поверхности, также защищая её от деформации. Толщина скрепляемых материала варьируется в заданных пределах, в зависимости от длины заклёпки.

Установка:

Особенности и преимущества:

• Большая площадь прижима с лицевой стороны
• Крепление мягких, рыхлых и хрупких материалов
• Высокая устойчивость к коррозии
• Соединение разнородных материалов
• Устойчивое к вандализму соединение
• Качественное и прочное соединение
• Устойчивое к вибрации соединение
• Скорость и простота установки
• Возможность окраски в цвета по шкале RAL

Применяется при производстве:

• Фурнитуры для биотуалетов
• Сэндвич панелей
• Креплений рулонных изоляционных материалов
• Заборов из полимерных материалов
• Рекламных материалов и конструкций





РИФЛЁНЫЕ ВЫТЯЖНЫЕ ЗАКЛЁПКИ СО СТАНДАРТНЫМ БОРТИКОМ

Рифлёная вытяжная заклёпка со стандартным бортом – это заклёпка для установки в глухое отверстие в гладком или волокнистом материале. При установке, тело заклёпки расширяется, врезаясь поперечными насечками в материал. Соединение на основе рифлёной вытяжной заклёпки способно выдерживать достаточно высокие значения нагрузок “на разрыв” Рифлёная заклёпка хорошо подходит для крепления тонких листовых материалов к деревянной поверхности, к кирпичу, к ДСП, пластику и некоторым видам бетона. Толщина прикрепляемого материала варьируется в заданных пределах, в зависимости от длины заклёпки.



Установка:

Особенности и преимущества:

• Крепление деталей в глухое отверстие
• Сопротивление высоким значениям усилия на разрыв
• Качественное и прочное соединение
• Устойчивое к вибрации соединение
• Скорость и простота установки
• Возможность окраски в цвета по шкале RAL

Применяется при производстве:

• Шторок для тепловозов
• Мебели из фанеры и дерева
• Вешалок из фанеры



ЛЕПЕСТКОВЫЕ ВЫТЯЖНЫЕ ЗАКЛЁПКИ СО СТАНДАРТНЫМ БОРТИКОМ

Лепестковая вытяжная заклёпка со стандартным бортом – вид заклёпок, используемый для соединения мягких материалов, таких как, древесные плиты, пластик, ДСП, ДВП и прочее. При установке отрывной стержень раскрывает тело заклёпки на несколько лепестков. Сгибаясь, лепестки упираются в поверхность соединяемого материала, формируя обратную головку. Такая форма обратной головки обеспечивает большую площадь контакта и способствует равномерному распределению нагрузки. Обратная головка не проваливается и достаточно крепко удерживает мягкий и рыхлый материал. Заклёпка устанавливается вслепую, то есть для её установки необходим доступ только с одной стороны соединяемых поверхностей.



Установка:

Особенности и преимущества:

• Соединение мягких и рыхлых материалов
• Соединение разнородных материалов
• Устойчивое к вандализму соединение
• Качественное и прочное соединение
• Скорость и простота установки
• Возможность окраски в цвета по шкале RAL

Применяется при производстве:

• Сооружений из сэндвич-панелей
• Креплений рулонных изоляционных материалов
• Заборов из полимерных материалов





ЛЕПЕСТКОВЫЕ ВЫТЯЖНЫЕ ЗАКЛЁПКИ С ШИРОКИМ БОРТИКОМ

Лепестковая вытяжная заклёпка с широким бортом – вид заклёпок, используемый для соединения мягких материалов, таких как, древесные плиты, пластик, ДСП, ДВП и прочее. При установке отрывной стержень раскрывает тело заклёпки на несколько лепестков. Сгибаясь, лепестки упираются в поверхность соединяемого материала, формируя обратную головку. Такая форма обратной головки обеспечивает большую площадь контакта и способствует равномерному распределению нагрузки. Обратная головка не проваливается и достаточно крепко удерживает мягкий и рыхлый материал. Заклёпка устанавливается вслепую, то есть для её установки необходим доступ только с одной стороны соединяемых поверхностей. Стандартный бортик – это наиболее универсальный тип головки заклёпки, который подойдёт для соединения большинства материалов.



Установка:



Особенности и преимущества:

• Большая площадь прижима с лицевой стороны
• Крепелние мягких и рыхлых материалов
• Устойчивое к вандализму соединение
• Качественное и прочное соединение
• Устойчивое к вибрации соединение
• Скорость и простота установки
• Возможность окраски в цвета по шкале RAL

Применяется при производстве:

• Креплений сэндвич-панелей
• Фасадных систем
• Креплений рулонных изоляционных материалов
• Заборов из полимерных материалов

Закажите прямо сейчас: по телефону 8-800-500-80-69, e-mail sale@tpkseid. ru и форму “Быстрый заказ”

виды, размеры, применение в статье ПКМ

Автор статьи: pkmetiz.ru

Содержание

• 1 Что такое заклепка
• 2 Классификация заклепок
• 3 Перед покупкой
  • 3.1 Резьбовые заклепки
  • 3.2 Вытяжные заклепки
  • 3.3 Обычные заклепки
• 4 Чем работают с вытяжными и резьбовыми заклепками

Что такое заклепка

Крепление листов металла или другого материала при помощи заклепок — самый древний и самый популярный способ соединения отдельных частей в целую конструкцию. Заклепка, подобранная с учетом специфики веса и материала, лучше выдерживает нагрузку и служит дольше, чем сварное соединение. Особенно это заметно при вибрациях или переменном давлении. Разберемся вместе какие бывают заклепки и как с ними работать.
Основной характеристикой метиза является размер и толщина стержня. Диаметр может быть от 1 до 36 мм при длине от 2 до 180 мм. Важно понимать, что эти параметры влияют на то, получится у вас «долгожитель» или хлипкая развалина. Сталь толщиной в 10 мм может оказаться прочнее медных заклепок более 20 мм в диаметре.
Какие бывают виды заклепок? На первый взгляд классификация заклепок огромна, и обывателю проще простого запутаться в ней. Но это фикция. Немного информации — и вы почувствуете себя мастером в этом деле!

Классификация заклепок

Итак, виды заклепок бывают следующие:

• Обычная заклепка (забивная). Она используется в большинстве строительных работ. Определить эту заклепку очень легко по форме в виде гриба, которая у специалистов называется системой с замыкающей головкой. Обладает достойной прочностью и длительным сроком службы практически при любых нагрузках.
• Вытяжная заклепка. Если доступ к поверхности вашего рабочего материала только с одной стороны, то вытяжная заклепка — ваш спаситель. Какие бывают вытяжные заклепки, поговорим позже.
• Резьбовая заклепка. Популярна, так как обеспечивает разборное резьбовое соединение.
• Заклепки по хрупким, мягким и рыхлым материалам. Они бесконечно разнообразны, и в каждой сфере используются свои типы. Для определения нужного вам метиза лучше всего отталкиваться от конструкции. При изготовлении мебели, например, используют лепестковые заклепки из алюминия.

Перед покупкой

Применение заклепок всегда обусловлено тремя важными нюансами. Во-первых, первостепенную роль играет прочность соединения. Во-вторых, проверьте, какое у вас оборудование и какие комплектующие к нему подойдут. И в-третьих, разберитесь с экономической целесообразностью работы и планируемых покупок.
При любой деятельности, какие бы материалы вы не крепили и какими бы соединителями не пользовались, всегда важно помнить, что любой заклепочный материал обладает своей вязкостью и пластичностью, на основе которых и строится сам алгоритм действия такого соединения. Заклепки ВСЕГДА изготавливают из меди, малоуглеродистой стали или алюминиевых легкодеформируемых сплавов. Внимательно изучайте типы заклепок при планировании работ.

Резьбовые заклепки

Перейдем к резьбовым заклепкам. Работа с ними – самый универсальный способ соединения составляющих элементов конструкции. Виды резьбовых заклепок разнообразны, но суть едина.
Алгоритм прост и гениален: заклепка накручивается на «дорн» заклёпочника вставляется в отверстие, фиксирует соединяемые материалы. При этом заклепка деформируется, образуя надежное соединение, прочно удерживающее отдельные части при вибрации и движении.
Самый главный плюс — это низкая вероятность повредить при клепании соединяемые части, которые практически не испытывает нагрузки, не царапается и не сминается. Потому резьбовые заклепки применяют в бытовой технике, облицовке автомобилей и отделке помещений. Такие комплектующие изготавливают из алюминия, стали, нержавеющей стали. Типы резьбовых заклепок, их особенности и состав всегда указаны на упаковке.

Вытяжные заклепки

Другой известный вид заклепок — вытяжные. Они дешевле резьбовых, справиться с ними проще и быстрее, потому они при деле там, где необходимо закрепить лист металла сотнями или даже тысячами заклепок. Виды вытяжных заклепок различаются, в основном, моделью буртика. Так называют края «шляпки», расположенной на теле заклепки.
Разные типы вытяжных заклепок изготавливаются обычно из стали, нержавеющей стали, алюминия, меди. В отличие от предыдущего типа гильза деформируется, благодаря стержню, который запрессовывается в гильзу, образуя жесткое соединение. Основной плюс этих комплектующих – высокая скорость и простота работы с ними.

Обычные заклепки

Классическая заклепка — это самый распространенный метиз для клепки листов металла, известный с самых древних времен. В нашей стране забивные заклепки зафиксированы требованиями ГОСТа еще в советские годы. Имеют широкое распространение в строительстве и вообще во всех сферах, связанных с наличием высоких нагрузок на металлические конструкции, так как такими заклепками можно соединять листы толще 30 мм. Однако установка этих метизов возможна только с учетом наличия опоры со стороны, обратной плоскости соединения, так как это компенсирует ударную нагрузку во время закрепления заклепки.

Алгоритм действий выглядит следующим образом:

• Происходит наметка будущих соединений.
• Листовой материал фиксируется струбцинами или иными способами. Иногда имеет место сварка. Высверливаются сначала крайние точки. Заклепки вставляются так, чтобы головка находилась с обратной стороны поверхности, которую соединяют.
• Собственно, сам процесс расклепывания с помощью молотка или специального ударника, при котором хвостовик расплющивается во вторую головку.

В процессе обязательно сверяйтесь с ГОСТом, так как слишком тонкое тело заклепки может не полностью заполнить отверстие, что может привести к обрыву соединений при перерезывающей боковой нагрузке. Слишком длинный хвостовик также может навредить конструкции, так как металл будет подвергаться неправильной деформации.
Существуют марки заклепок, которых обязательно надо прогреть до высокой температуры для увеличения пластичности. Также многие заклепки обрабатываются специальными составами, предотвращающими электромеханическую коррозию. Внимательно изучите упаковку перед приобретением.

Чем работают с вытяжными и резьбовыми заклепками

В домашних условиях для заклепок вам понадобится обычный ручной заклёпочник — инструмент, специально разработанный для соединения листовых материалов. Для конвейерного производства придется уже рассмотреть электрический, пневматический или гидро-пневматический инструмент.

Заклепки их виды

Заклепки относятся к постоянным, несъемным крепежным изделиям. Еще недавно заклепки считались устаревшими и неэкономичными. Однако, в последние десятилетие заклепки повторно изобрели и появились такой вид заклепок, как «слепые заклепки». В настоящее время их широко применяют, например, в автомобилестроении. Нашли свое применение, хотя во многом ограниченное, новые заклепки и в строительстве.

Классические (сплошные) заклепки

Классические заклепки являются самыми старыми и наиболее надежным типом механических крепежных изделий. Они требуют заранее подготовленного отверстия и доступа к соединению с обеих сторон. До установки классическая заклепка состоит из цилиндрического стержня и головки на одном из концов

Часто классические заклепки называют просто сплошными заклепками. Сплошные заклепки классифицируют по форме головки и форме стержня. Наиболее часто применяются сплошные заклепки с круглой и плоской головками, а иногда также с потайной головкой. Кроме полностью сплошных стержней применяют также полу-трубчатые и трубчатые (полые) стержни заклепок, чтобы снизить усилия, которые требуются для формирования второй головки. Характеристики заклепочного соединения, в том числе, прочностные, значительно зависят от типа заклепки, ее материала и формы.



Рисунок 1 — Различные виды головок и стержней сплошных заклепок

При установке сплошной заклепки из ее стержня путем пластического деформирования формируется вторая, стягивающая материалы, головка. Поскольку установленная заклепка имеет головки по обе стороны соединения, она может нести растягивающие нагрузки (вдоль своей оси), однако предназначена в основном для сопротивления нагрузкам на срез (перепендикулярно оси). Болты и винты, напротив, предназначены, в первую очередь, для сопротивления растягивающим нагрузкам .

Процесс установки заклепки зависит от типа стержня заклепки. Стержень сплошной заклепки расширяется в отверстии в ходе клепки и полностью заполняет его, что и обеспечивает плотное и надежное соединение ( рисунок 2). В случае полу-трубчатой заклепки задняя часть стержня развальцовывается и создает усилия, которые сжимают материалы вместе, а диаметр стрежня внутри отверстия остается практически без изменений. Поэтому часто полу-трубчатые и трубчатые заклепки применяют для создания оси между элементами, которые поворачиваются относительно друг друга.



Рисунок 2 — Установка сплошной заклепки



В алюминиевых конструкциях применяют почти исключительно алюминиевые заклепки с холодной установкой, то есть без предварительного их нагрева. Их применяют там, где требуется надежность и безопасность, например, в несущих конструкциях самолетов, а также в критичных автомобильных компонентах.

Слепые заклепки

Типы слепых заклепок

Рисунок 3 — Различные типы слепых заклепок



Основной особенностью слепых заклепок является то, что эти крепежные изделия устанавливаются и заклепываются с одной рабочей стороны с применением предварительно подготовленного отверстия. Конструкции и способы установки слепых заклепок имеют много вариантов (рисунок 3). Однако только часть из них применяются для конструкционных, несущих соединений, остальные — для вспомогательных, декоративных целей.

Стандартные (вытяжные) слепые заклепки

Основным типом слепых заклепок, которые применяются в качестве конструкционных крепежных изделий, являются слепые заклепки с отрывным сердечником. У нас они получили название «вытяжные заклепки»

Стандарты и термины

Рисунок 4 — Термины по ГОСТ Р ИСО 14588-2005:



В российской версии международного стандарта ISO, ГОСТ Р ИСО 14588-2005 официальным общим названием всех таких заклепок является: «заклепки „слепые“» (рисунок 4). В английской версии стандарта DIN 7337, уже замененного на европейские (международные) стандарты, этот вид заклепок назывался «break mandrel blind rivets», то есть «заклепки слепые, с отрывным сердечником». Американский отраслевой стандарт IFI 114, который был первым стандартом по таким заклепкам, называет их «break mandrel rivets», то есть «заклепки с отрывным сердечником». На практике и, часто, в технической литературе, эти заклепки называют «вытяжные заклепки».

1 — корпус «слепой» заклепки, 2 — конец «слепой» заклепки,

3 — головка «слепой» заклепки, 4 — стержень «слепой» заклепки,

5 — сердцевина «слепой» заклепки, 6 — сердечник, 7 — головка сердечника,

8 — зона отрыва сердечника, 9 — хвостовик сердечника, 10 — конец сердечника.

Преимущества вытяжных заклепок

Тремя основными причинами применения вытяжных заклепок являются следующие:

• Низкая стоимость установки. Другие методы соединения материалов — сварка, винты, болты с гайками и сплошные заклепки — требуют большей затраты человеческого труда.
• Многообразие. Вытяжные заклепки имеют много типов, размеров и сочетаний материалов, чтобы удовлетворять специфическим конструкторским требованиям.
• Надежность. Правильно подобранная и установленная вытяжная заклепка способна выдерживать высокие механические нагрузки и жесткие климатические воздействия.

Ограничения вытяжных заклепок

Однако вытяжные — «слепые» — заклепки имеют свои ограничения:

• Прочность заклепок ограничена прочностными характеристиками применяемых в ней материалов и особенностями ее пустотелой формы.
• Может применяться только для соединения относительно тонких материалов.

Установка вытяжных заклепок



Слепые — вытяжные — заклепки устанавливаются в плотное отверстие, которое проходит через соединяемые материалы (шаги 1 и 2) — рисунок 5. Заклепочный инструмент, который называют заклепочником, захватывает хвост сердечника и тянет его на себя, удерживая при этом заклепку на месте (шаг 3). Когда сердечник вытягивается, он деформирует заклепку и формирует заднюю, слепую головку заклепки. В определенный момент сердечник обрывается и часть его вместе с головкой остается в заклепке (шаг 4). Образовавшаяся на задней части соединения головка заклепки прочно прижимает материалы друг к другу.

Усилие разрыва сердечника

Усилие, которое требуется, чтобы оторвать сердечник, задается количеством деформации, которая требуется для формирования задней головки заклепки, и диаметром паза (засечки) на сердечнике. Усилие разрыва сердечника задается таким образом, чтобы:

— во-первых, избежать возникновения слишком большого усилия зажатия, которое может повредить соединяемые материалы, и

— во-вторых, его величина была достаточной для выполнения плотного соединения материалов.

Толщина заклепочного соединения

Рисунок 6 — Захват заклепочного соединения



Вытяжные заклепки конструируются так, чтобы соединять вместе материалы с заданной общей толщиной. Количество деформации тела заклепки, которое происходит при ее осадке, зависит от этой толщины (рисунок 6).

Если заклепка слишком длинная, то на «слепой» стороне соединения будет оставаться слишком много материала заклепки и потребуется большее усилие для разрыва сердечника.

Если заклепка слишком короткая, то на «слепой» стороне соединения может быть недостаточно материала заклепки, чтобы обеспечить плотное соединение материалов.

Типы головок вытяжных заклепок

Рисунок 7 — Основные типы головок



Слепые заклепки имеют несколько типов головок (рисунок 7). Головки заподлицо предназначены для случаев, когда заклепки не должны выходить за плоскость поверхности. Широкие головки применяют для крепления более мягких материалов, чтобы увеличить площадь контакта.

а — стандартная, б — потайная, в — широкая

Материалы стержней и сердечников

Вытяжные заклепки заслужили свою популярность благодаря легкости установки и разнообразию применяемых форм и материалов. Применение вытяжных заклепок в самых различных областях промышленности и строительства создает потребность в заклепках из различных типов материалов.

Обычно решающими факторами при выборе материалов компонентов вытяжной заклепки — собственно заклепки и сердечника — являются прочность, коррозионная стойкость и материалы, которые будут соединять этой заклепкой.

Материалы стержней и сердечников:

• Алюминиево-магниевые сплавы (серия 5ххх): AlMg2,5; AlMg3, AlMg5.
• Оцинкованная углеродистая сталь.
• Нержавеющие стали 304 или 316.

Гальваническая коррозия на заклепках

Когда разнородные металлы находятся в контакте в присутствии какого-либо электролита, то они подвергаются гальванической коррозии, причем один металл корродирует быстрее, а другой — медленнее.

Скорость коррозии зависит от:

• разности химических потенциалов металлов;
• степени электропроводимости электролита и
• относительных размеров площадей контактирующих металлов.

Вытяжные заклепки могут применяться с такими разнородными материалами, как алюминий, нержавеющая сталь, низкоуглеродистая сталь, оцинкованная сталь и медь. При применении заклепок во влажной, химически загрязненной и морской атмосфере должны быть предприняты меры по минимизации гальванической коррозии:

• избегать образования соединения из разнородных металлов путем правильного выбора материала корпуса заклепки;
• устанавливать барьер между разнородными материалами, например, в виде слоя краски, пластмассовой шайбы или резинового уплотнителя;
• предпринимать меры по устройству дренажа, чтобы позволить воде и другим электролитам выходить из конструкции.

Гальваническая совместимость металлов

Алюминиевые заклепки могут применяться без ограничений для крепления алюминиевых деталей и материалов.

Заклепки из нержавеющих сталей 304 и 316 применяются без ограничений для крепления нержавеющих сталей. Применение нержавеющих заклепок для соединения деталей из алюминиевых сплавов и оцинкованной стали возможно только в сельских районах и районах с сухим климатом и слабозагрязненной атмосферой.



Особенности применения вытяжных заклепок

«Захват» заклепки

Рисунок 8 — Основные типы захватов заклепки



Технические характеристики любой вытяжной заклепки включает минимальный и максимальный захват скрепляемых материалов. По-английски он называется «grip». Максимальный захват — это самая большая толщина комбинации материалов, которые данная заклепка может скрепить вместе. Минимальный захват — это такая толщина, для которой существует нужно применять более короткую заклепку из существующего размерного ряда заклепок. Например, заклепку с минимальным захватом 6 мм можно применять и для меньшей толщины, на задней стороне заклепки будет оставаться больше тела заклепки, чем это должно быть у заклепки нормального размера (рисунок 8, а) и б)). Иногда эта чрезмерная длина может мешать смежным деталям конструкции. Так называемые «мультизахватные» заклепки являются в этом смысле более универсальными и могут работать в широком диапазоне захвата (рисунок 8, в)), но стоят они дороже.

Размер отверстия под вытяжную заклепку

Правильное отверстие очень важно для получения максимальной несущей способности вытяжной заклепки. Даже небольшое увеличение размера может привести к резкому снижению несущей способности заклепок, как на разрыв, так и на срез. Поэтому при установке заклепок применяют точно заданные размеры сверла и хороший сверлильный инструмент, чтобы не получить разбитое отверстие, как показано на рисунке 9б.



Рисунок 9 — а — нормально, б — не допускается



Не стягивать материалы заклепкой

Как многие другие крепежные изделия, заклепки не предназначены для того, чтобы стягивать материалы друг с другом. Они должны применяться, когда скрепляемые материалы уже временно прижаты друг к другу тем или другим способом. Если же пытаться стягивать материалы вместе с помощью заклепки, то заклепка может начать формировать заднюю головку между материалами, как это показано на рисунке 10. Этот дефект очень трудно устранять, так для этого нужно высверлить заклепку, удалить остатки заклепки между материалами, просверлить отверстие с увеличенным диаметром и установить новую заклепку с увеличенным диаметром.

Заклепки и их виды. Классификация, сфера применения


Заклепка представляет собой крепежную деталь, посредством которой соединяются два либо несколько элементов создаваемой конструкции. Результаты проведенных исследований демонстрируют факт, что она формирует соединение более надежное по сравнению с винтом либо шурупом, которые под воздействием нагрузок вибрационного характера могут вывинчиваться. И еще один плюс – это минимум занимаемого пространства. В отличие от того же болта, имеющего крупную шляпку, головка заклепки выступает над поверхностью заготовки совсем незначительно. Применение этих крепежных деталей актуально, когда рассоединять компоненты конструкции не предполагается. После установки заклепки, разобрать сформированное скрепление без высверливания не удастся.

Особенности процедуры клепки


Клепкой называется механическое сопряжение листовых элементов посредством установки ряда заклепок. При этом само соединение принято называть заклепочным швом.


Простота – одно из главных достоинств рассматриваемой процедуры.

•
  Заклепку погружают в сквозное предварительно подготовленное отверстие.

•
  Ее стержень проходит через соединяемые элементы, и его конец выступает наружу с противоположной стороны конструкции.

•
  Головка же упирается в поверхность первого по ходу установки компонента.


В ходе клепки изменяется форма конца стержня – он расплющивается. Поэтому производят метизы данного типа из пластичных металлов.


Но здесь должно соблюдаться одно важное условие. Формулируется оно так: материалы, из которых изготовлены соединяемые элементы и заклепки, должны быть идентичны. Тогда будет исключено образование гальванических пар, способствующих протеканию коррозионных процессов в местах контакта крепежа с сопрягаемыми деталями.

Разновидности заклепочных швов


Соединение листов осуществляется несколькими способами. В частности, заклепочные швы выполняются встык либо внахлест. Для создания стыковочных швов могут применяться одна, две, а то и несколько накладок. Методика соединения внахлест – это когда на один листовой элемент укладывается другой. Швам с накладками характерен повышенный уровень надежности. Поэтому они нашли применение в случаях необходимости создания ответственных соединений, подверженных высоким нагрузкам.


Так выглядит конструкция заклепочного соединения, реализованного способом внахлест.





Это – заклепочное соединение двух листов с использованием одной накладки.


Вариант заклепочного сопряжения листов посредством двух накладок.


Существует еще один критерий подразделения заклепочных швов на виды – расположение заклепок. Так, они бывают:

•
  однорядными. В данном случае эти крепежные детали формируют один ряд;

•
  двухрядными – заклепки располагаются, в соответствии с названием, в 2 ряда;

•
  многорядными – это уже несколько рядов установленных заклепок.


Допускаются 2 схемы расположения – в шахматном порядке либо, когда крепежные детали устанавливаются друг напротив друга.


Швы также бывают:

•
  прочноплотными. Нашли применение, преимущественно в отопительных котлах. Сегодня такие швы заменяет сварка;

•
  плотными. Создаются с использованием прокладок из эластичного материала, которые закладываются между скрепляемыми элементами конструкции;

•
  прочными. Это двух- или многорядные заклепочные швы. Используются в ходе клепки мостовых сооружений, колонн и балок.

Заклепки «под молоток»


Производство заклепок «под молоток» регламентируют положения двух нормативных документов: ГОСТов 10299-80 и 10300-80. Рассмотрим их более подробно.

Исполнение и технические характеристики по нормам ГОСТ 10299-80


Государственным стандартом №10299, принятым в 1980 году установлено одно исполнение крепежных деталей данного типа. Их особенность – головка полусферической конфигурации.





Точность изготовления заклепок должна соответствовать требованиям класса В и С – это нормальная и грубая точность, соответственно.


Численные значения технических характеристик представлены в таблице. Обозначение параметров такое же, как и на чертеже.

Диаметр стержня (параметр d)	Расстояние от опорной поверхности шляпки до точки измерения диаметра (обозначение l)	Радиус сферы головки (параметр R)	Радиус перехода головки в стержень (обозначение r), не больше	Высота головки (параметр Н)	Диаметр головки (обозначение D)	Длина (L)
36,0	10,0	27,8	1,6	24,0	55,0	55-180
30,0		22,7	1,2	20,0	45,0
24,0	8,0	18,7		16,0	37,0	40-180
22,0		18,3	1,0	13,0	35,0	38-170
20,0		15,4		12,0	30,0	34-160
18,0		13,8		11,0	27,0	28-140
16,0	6,0	13,0		9,5	25,0	20-140
14,0		1,4	0,8	8,4	22,0
12,0		9,8		7,2	19,0	18-110
10,0		8,3	0,6	6,0	16,0	14-100
8,0	4,0	7,5	0,5	4,8	14,0	9-70
6,0		6,0		3,6	11,0	7-60
5,0		4,7	0,4	3,0	8,8
4,0	3,0	3,8		2,4	7,1	5-50
3,5		3,4		2,1	6,3	5-40
3,0		2,9	0,2	1,8	5,3	4-40
2,5		2,4		1,5	4,4	3-20
2,0	1,5	1,9		1,2	3,5	3-16
1,6		1,6		1,0	2,9	3-12
1,4		1,4		0,8	2,5
1,2		1,2		0. 7	2,1	2-10
1,0		1,0		0,6	1,8	2-8




Как выглядят заклепки, изготовленные по нормам ГОСТа 10299-80, можно узнать, изучив рисунок.




Исполнение и технические характеристики по нормам ГОСТ 10300-80


Металлургическая промышленность выпускает заклепки «под молоток» также и с потайной головкой. Государственным стандартом №10300 от 1980 года установлено одно исполнение этих крепежных деталей.





Технические характеристики заклепок «под молоток» с потайной шляпкой, указаны в таблице. Для обозначения рабочих параметров взяты литеры, отображенные на чертеже. Единица измерения – миллиметры.

Диаметр стержня (параметр d)	Расстояние от опорной поверхности головки до точки измерения диаметра (обозначение l)	Радиус перехода основания головки в стержень (параметр r) не больше	Угол α, градусы	Высота головки (обозначение Н)	Длина (L)	Диаметр головки (параметр D)
36,0	10,0	0,8	45	16,0	60-180	49,0
30,0		0,6		14,0	52-180	41,0
24,0	8,0		60	11,0	40-180	36,0
20,0		0,5		9,0	38-150	30,0
16,0	6,0			7,2	24-100	24,0
14,0		0,4	75	6,8	22-100
12,0				5,6	18-85	20,0
10,0		0,3		4,8	16-75	17,0
8,0	4,0	0,25	90	3,2	9-60	13,9
6,0				2,4	8-60	10,3
5,0		0,2		2,0		8,8
4,0	3,0			1,6	5-50	7,0
3,0		0,1		1,2	4-40	5,2
2,5				1,1	4-20	4,5
2,0	1,5			1,0	3-16	3,9
1,6				0,7	3-12	2,9
1,4						2,7
1,2				0,6	3-10	2,3
1,0				0,5	2-8	1,9


Ниже представлено изображение заклепки, выполненной по нормам ГОСТа 10300-80.

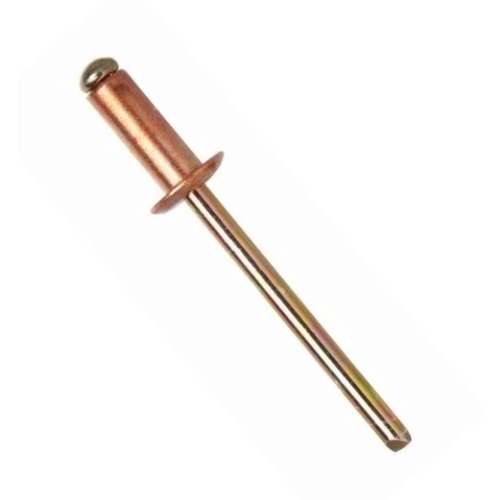

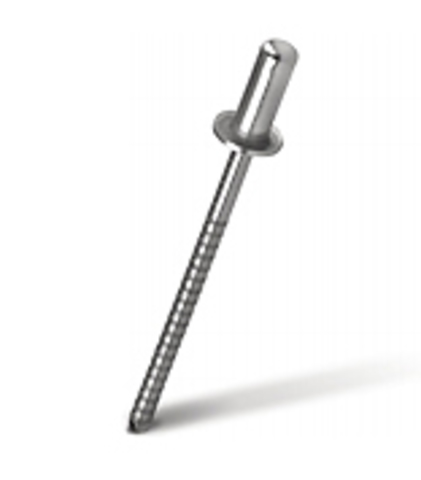

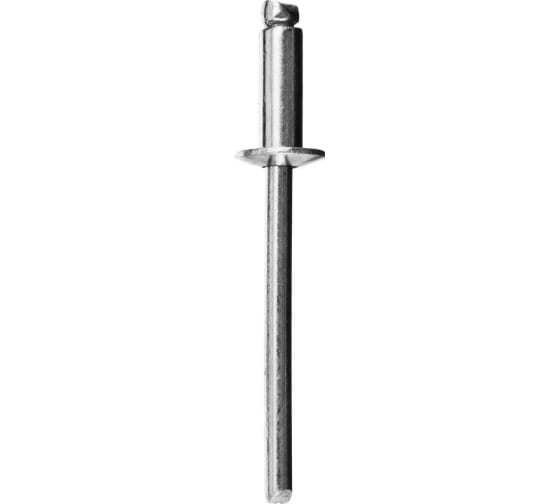

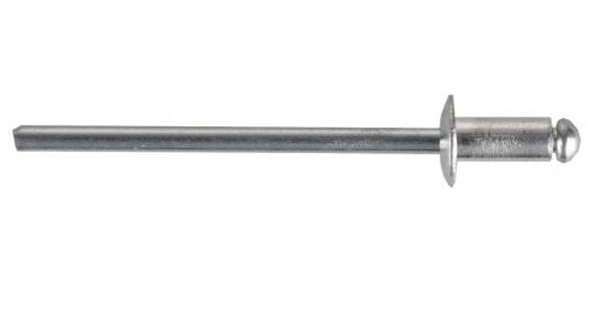

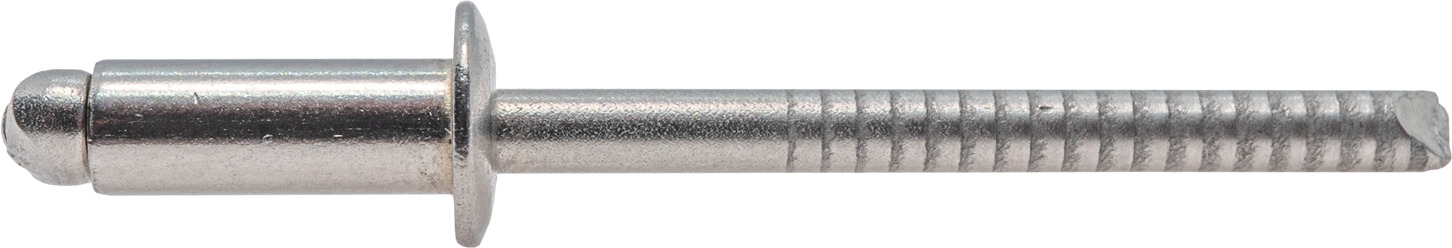

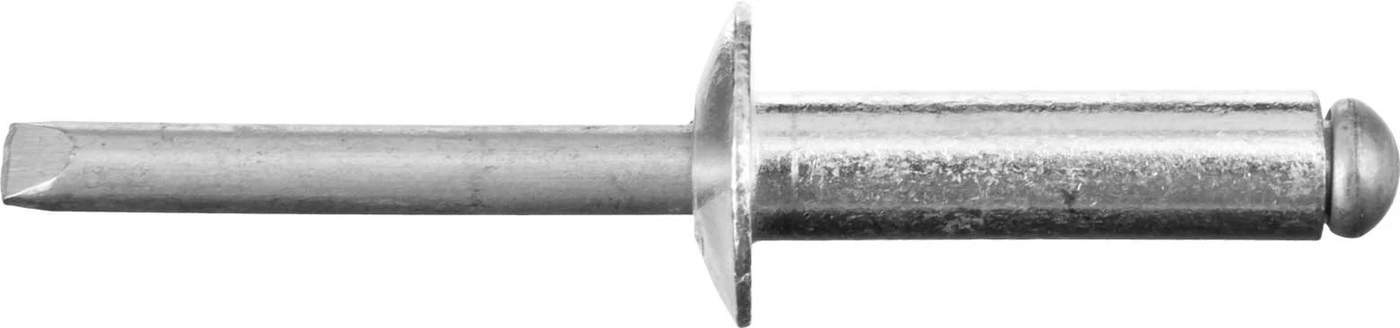

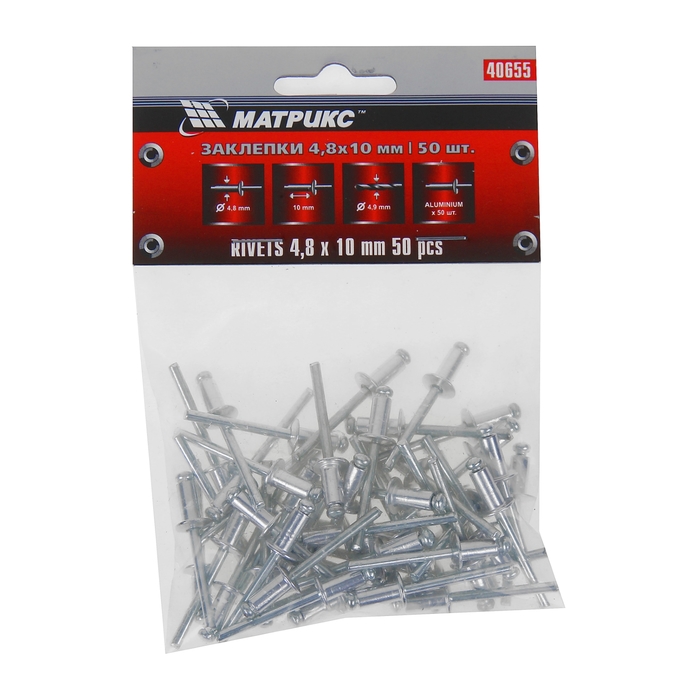

Заклепки вытяжные


Заклепка вытяжная (другое распространенное название – «тяговая») представляет собой деталь для формирования неразъемного соединения. Ее конструкция включает гильзу и стержень. Установка осуществляется посредством специального инструмента – заклепочника. Он зажимает стержень заклепки и, одновременно тянет за собой гильзу, что приводит к ее деформации. В результате материалы скрепляются. Удобство монтажа обеспечивается необходимостью доступа только к одной стороне скрепляемых материалов




Эта процедура наглядно представлена на коротком видео. Его воспроизведение осуществляется путем наведения курсора на картинку, которая размещена ниже, с последующим одновременным нажатием клавиши «Сtrl» и левой кнопки подключенной к ПК мышки.


Предприятия, в ассортимент которых входят заклепки вытяжные, при их производстве руководствуются положениями немецкого стандарта DІN 7337. Этот нормативный документ устанавливает одно исполнение данных крепежных деталей.


Технические характеристики заклепок тяговых, соответствующих требованиям DІN 7337, указаны в таблице. Обозначены параметры теми же литерами, что и на чертеже. Данные представлены в миллиметрах.

Диаметр гильзы (d)	Сила на срез, Н	Сила на разрыв, Н	Длина стержня (параметр L1)	Диаметр стержня (d1)	Радиус скругления (max)	Толщина бортика (К)	Диаметр бортика, dк
6,4	3120	4100	27,0	3,85	0,5	1,8±0,4	13 (-1,5)
6,0	3000	3900		3,60	0,4	1,5±0,4	12 (-1,5)
5,0	2000	2500		2,70	0,3	1,1±0,3	9,5 (-1,0)
4,8	1690	2230
4,0	1200	1600		2,10		1,0±0,3	8,0 (-1,0)
3,2	760	980		1,75	0,2	0,8±0,2	6,5 (-0,7)
3,0	620	810
2,4	315	355		1,45		0,7±0,15	5,0 (-0,7)


Допуск на размеры диаметра гильзы такой: -0,1; + 0,08.

Заключение


Установка крепежных деталей рассмотренных видов предусматривает необходимость предварительного высверливания отверстий. Диаметр этих гнезд не должен быть больше диметра стержня заклепки на величину, превышающую 0,1…0,2 миллиметра.

Please enable JavaScript to view the comments powered by Disqus.comments powered by Disqus

Применение вытяжных заклепок для вентилируемых фасадов

Вентилируемые фасады (фасадные системы, имеющие воздушный зазор) появившиеся на отечественном  рынке малоэтажного строительства около десяти лет назад, сегодня являются наиболее востребованными системами наружной отделки домов.

Одновременно именно системы вентилируемых фасадов подвергаются самой строгой регламентации качества и монтажа, сертификации и жесткому контролю, касающемуся не только фасадов в целом, но и отдельных их составляющих (креплений, кронштейнов, профиля, утеплителя и пр.)

Стандарты качества и информация о требуемых ствойствах регламентируется ФЦС Госстрой России.

Рассмотрим подробнее те характеристики и виды вытяжных заклепок, которые необходимо знать производителям, поставщикам вентилируемых фасадов и строителям для того, чтобы смонтированные фасадные системы соответствовали требуемым нормам.

Вытяжные заклепки

Сама по себе вытяжная заклепка состоит из стержня и тела с бортиком. Стержень после установки заклепки почти целиком обламывается и для прочностной характеристики фасада значения не имеет, но именно этот небольшой остаток стержня может сыграть со временем серьезную роль в подверженности фасада коррозии.

По видам вытяжные заклепки делятся на:

• по типу заклепки —  стандартные, лепестковые, закрытые, рифленые и специальные;
• по типу бортика – потайной, выступающий, увеличенный выступающий.

Поскольку у нас речь идет о вентилируемых фасадах, то рассмотрим только те заклепки, которые используются при их монтаже, а это стандартные заклепки с увеличенным выступающим или выступающим бортиком.

Диаметр бортика зависит от диаметра самой заклепки.

Для фасадных систем из твердых материалов достаточно самой популярной заклепки в 4,8мм м бортиком 9,5мм.

Если используются материалы, намного уступающие по прочности самим заклепкам, то лучше применять заклепки с увеличенным выступающим бортиком (до 16мм), которые при установке опираются на большую площадь и обеспечивают уменьшение нагрузки на фасадный материал в местах крепления.

Материалы для изготовления вытяжных заклепок

Прочность и долговечность вентилируемого фасада, а также его устойчивость к коррозии напрямую зависят от материала, из которого заклепки изготовлены.

Производители предлагают заклепки из следующих металлов:  алюминиевые сплавы ( AlMg 1%, 3,5% и 5%), оцинкованная сталь, нержавеющая сталь, медь, медно-никелевый сплав. Стержень и тело вытяжной заклепки могут быть выполнены из разных материалов, это так же нужно иметь в виду. Наиболее часто предлагаемые заклепки обычно сочетают в себе:

• тело из алюминиевого сплава и стержень из оцинкованной углеродистой или нержавеющей стали
• тело и стержень из алюминиевых сплавов с разным процентным содержанием
• тело и стержень из оцинкованной стали
• тело и стержень из нержавейки

При этом первые два вида носят на рынке общее название «алюминиевые заклепки», хотя очень различаются между собой.

Самые распространенные и недорогие заклепки производятся в Азии и ими буквально наводнен российский рынок. А ведь сочетание тела из так называемого «мягкого алюминия» AlMg 1%  и стержня из оцинкованной стали обладает наименьшей прочностью и наибольшей подверженности коррозии.

Толщина оцинковки составляет до 7мкм, а за год толщина цинкового покрытия деталей вентилируемых фасадов уменьшается на 5-7мкм. То есть через год заклепка будет представлять собой химически и физически активную пару (тело и ничем не защищенная углеродистая сталь), которая будет разрушаться рекордными темпами.

Заклепки из алюминиевых сплавов разной прочности применяются для легких вентилируемых фасадов – они не обладают особой прочностью, но не подвержены коррозии.

Самый оптимальный вариант заклепок  — сплав  AlMg 3,5% для тела и  нержавеющая сталь AISI 304 для стержня. Такие  заклепки внесены  в ТС Госстроя России и отлично зарекомендовали себя в производстве вентилируемых фасадов и прочих алюминиевых систем. Чуть дороже, но еще прочнее и долговечнее являются заклепки полностью из нержавеющей стали. Производителями обоих видов  являются компании Европы и Америки.

Стандарты качества

Обязательный сертификат по системе ГОСТ-Р совсем не гарантирует действительного качества вытяжных заклепок. Дело в том, что этот ГОСТ (10304-80) разработан для забивных заклепок, а это совсем иной тип крепежа с другими характеристиками.

Подтвердить серьезность поставщика и качество его продукции может сертификат ISO фабрики-производителя.

Он не дает информации об эксплуатационных характеристиках вытяжных заклепок, но по крайней мере позволяет судить об уровне производителя. Продавцы дешевых заклепок стопроцентно такого сертификата предъявить не смогут.

Дорогая экономия

Хотелось бы подробнее остановиться на той экономии, которую дает использование при монтаже вентилируемых фасадов дешевых заклепок.

Примерный расчет показывает, что на один метр фасада приходится в среднем 20 заклепок. Исходя из средней цены за партию в тысячу штук, легко посчитать стоимость заклепок на метр фасада.

Самые дешевые обойдутся в 90 центов, самые дорогие – в 1,6 доллара. Так стоит ли экономия 16 долларов долговечностью вентилируемого фасада стоимостью в  несколько сотен? Такая экономия обходится слишком дорого.

Полезные статьи:

1. Виды болтов
2. О шурупах и саморезах
3. Монтаж анкеров
4. Виды саморезов
5. Прочность болтов

Знай свои заклепки | Hanson Rivet & Supply Co

Заклепки — невоспетые герои обрабатывающей промышленности.

Они предлагают превосходные возможности крепления как для легких, так и для тяжелых условий эксплуатации, и десятилетиями используются во всем, от подводных лодок до самолетов и сборок из листового металла.

Заклепки идеально подходят для восприятия сдвигающих и растягивающих нагрузок, а также для обеспечения водонепроницаемости.

Что такое заклепка? Заклепка представляет собой механическое соединение, состоящее из гладкого цилиндрического стержня с головкой. При установке конец вала расширяется, создавая «цеховую головку» и закрепляя предметы на месте.

Существует много типов заклепок: глухие заклепки, сплошные заклепки, трубчатые заклепки, приводные заклепки, разрезные заклепки, плечевые заклепки, заклепки лужения, ответные заклепки и ленточные заклепки. Каждый тип заклепок имеет уникальные преимущества, что делает их идеальными для разных типов креплений. Они также доступны в различных материалах, размерах и отделке по мере необходимости.

ПОЛУТРУБЧАТЫЕ • ПОЛНОТРУБЧАТЫЕ

Полутрубчатые заклепки аналогичны сплошным заклепкам, но имеют отверстие на конце заклепки, противоположном головке. Полутрубчатые заклепки также требуют меньшего усилия для установки и сборки.

BRAKE LINING RIVET

CLUTCH FACING RIVET

COUNTERSUNK

DISC BRAKE LINING RIVET

FLAT HEAD

OVAL HEAD

TRUSS HEAD

SPLIT RIVETS

Split rivets are ideal for piercing through softer materials such as most woods , кожа и пластик.

РАЗЪЕМНЫЕ ЗАКЛЕПКИ

ЦЕЛЬНЫЕ ЗАКЛЕПКИ

Одна из самых старых заклепок, классическая сплошная заклепка, она невероятно прочная. Он считается одним из наиболее защищенных от несанкционированного доступа и виброустойчивых крепежных элементов.

FLAT/NAIL HEAD TINNERS RIVET

78° COUNTERSUNK

90° COUNTERSUNK

100° COUNTERSUNK

PAN HEAD

MODIFIED BRAZIER HEAD

BRAZIER HEAD

ROUND HEAD

ALUMINUM ROUND HEAD

UNIVERSAL HEAD

ГЛУХИЕ ЗАКЛЕПКИ

Идеально подходит для проектов, где доступ к стыку ограничен только с одной стороны. Вытяжные заклепки (или «выдвижные» заклепки) доступны в стандартных, конструкционных, закрытых и различных других стилях для широкого спектра применений.

SPEED FASTENING®

“T” STYLE

HIGH STRENGTH

STRUCTURAL

“Q” STYLE

TRI-GRIP

GROOVED

MULTI- GRIP

EASY ENTRY

CLOSED END

OPEN END

РЕЗЬБОВЫЕ ВСТАВКИ И ЗАКЛЕПКИ-ГАЙКИ

Резьбовые вставки и заклепки-гайки обеспечивают уникально прочную постоянную резьбу через листовые материалы и другие материалы, где установка возможна только с одной стороны.

Подтягивание шпильки

Оборудование для самосовершенствования

Оборудование для самосовершенствования

Well-Nut®

Jack Nut®

Закрытый конец квадратный конец

Full End-Nut

Square Sert®

ШЕСТИГРАННАЯ ЗАКЛЕПКА-ГАЙКА

ПОЛУШЕСТИГРАННАЯ ЗАКЛЕПКА-ГАЙКА

ТОНКАЯ ГАЙКА

УПЛОТНИТЕЛЬНАЯ ГАЙКА

ПРИВОДНЫЕ ЗАКЛЕПКИ

молоток, чтобы другой конец заклепки расширился и скрепил материалы.

ПОТАЙНАЯ ГОЛОВКА

ГОЛОВКА ДЛЯ ЖАРОВНИ

УНИВЕРСАЛЬНАЯ ГОЛОВКА

СПЕЦИАЛЬНЫЕ ЗАКЛЕПКИ И ДЕТАЛИ С ХОЛОДНОЙ ГОЛОВКОЙ НА ЗАКАЗ

Мы можем поставить широкий ассортимент специальных заклепок и деталей с холодной головкой, спецификации которых не указаны в нашем текущем ассортименте. находясь в поиске.

СТОПОРНАЯ ГАЙКА

СТОПОРНАЯ СТОПОРНАЯ ГАЙКА

СТОПОРНАЯ ШПИЛЬКА

ПРИВОДНОЙ ВИНТ

ШПИЛЬНЫЙ ШПИЛЬ

ЗАКЛЕПКА

019 СВАРКА

ЗАКЛЕПКА С ПЛЕЧОМ

СТОЙКА И ВИНТ

ПРЕФИКСЫ НОМЕРОВ ДЕТАЛИ ДЛЯ АЭРОКОСМИЧЕСКИХ ЗАКЛЕПОК
ТРУБЧАТЫЕ ЗАКЛЕПКИ		ЗАКЛЕПКИ					ЗАКЛЕПКИ
AN450 MS20450 MS16535 MS16536 MS51499 MS51942 MS75112	LS1120 LS1121 LS10052 LS13971	АН420 АН425 AN426 AN427 AN430 AN435 AN440 AN441 AN442	AN455 AN456 AN470 AN123151 ЧЕРЕЗ AN125700 AS12510 ЧЕРЕЗ AS125850	MS9318 MS9319 MS9403 MS9460 MS14218 MS16593 MS20426 MS20427 MS20435	MS20470 MS20613 MS20615 MS35743 MS35744 MS35745 MS51401 MS51829 MS51931	MS51945 NAS508 NAS1097 NAS1198 NAS1199 NAS1200 NAS1241 NAS1242 BACR	AN460 – 463 M24243 MS20600 – 20606 MS21140 – 21141 MS21200 – 21001 MS24661 – 24662 MS60353 – NAS454 – 455 NAS1329 – 1330	NAS1398-1399 NAS1400 NAS1738-1740 NAS1768-1769 NAS1900 NAS1919 NAS1921 NAS9301-9312

Hanson Rivet публикует страницу «Знай свои заклепки», чтобы помочь пользователям заклепок идентифицировать типы заклепок и резьбовых вставок, а также стили головок. Есть четыре основных типа заклепок; трубчатые, глухие, сплошные и разъемные. Существует два основных типа резьбовых вставок; впрессовочные и слепые. На этой странице также представлен ряд специальных заклепок и застежек. Нажмите на любую из заклепок выше, чтобы увидеть доступные размеры и дополнительную информацию. Пожалуйста, не стесняйтесь обращаться к нам с вопросами о наших продуктах, выполнении или помощи с вашим конкретным приложением или потребностью в клепке. Hanson Rivet поставляет производителям заклепки, резьбовые вставки, монтажные инструменты и машины с 19 лет.29. Почти нет вопросов, связанных с заклепками, на которые мы не можем ответить.

Возникла чрезвычайная ситуация?

Мы можем помочь. Наши непревзойденные запасы заклепок, резьбовых вставок, инструментов и запасных частей, как правило, могут быть немедленно отправлены со склада.

Получить каталог или предложение

Хотите быстро узнать цену или копию нашего последнего каталога?
Пожалуйста, дайте нам знать.

Какие существуют типы вытяжных заклепок?



Вытяжная заклепка, иногда называемая выкидной заклепкой, имеет полый цилиндрический штифт (корпус), прикрепленный к головке. Оправка — длинный узкий штифт с головкой — проходит через полость корпуса, при этом головка выполняет роль упора на противоположном от головки заклепки конце корпуса.



Вытяжные заклепки доступны с различными типами корпусов и головок. Они изготавливаются из различных материалов.



Стандартные глухие заклепки

Стандартные глухие заклепки обычно используются для крепления металла к металлу. У них куполообразные головы и простые тела. Вытягивание оправки наполовину через тело заклепки расширяет тело на его «слепом» конце, создавая вторую головку для постоянного скрепления материалов.

Стандартные заклепки используются в различных отраслях промышленности, включая автомобилестроение, строительство, металлургию, электроприборы, контейнеры, мебель, кондиционирование воздуха и отопление.

Вытяжные герметичные заклепки

Вытяжные заклепки этого типа поставляются с герметичным концом. Головка шпинделя не выступает из конца заклепки, как у других типов вытяжных заклепок — она находится внутри герметичного корпуса. Герметичные заклепки не пропускают и не пропускают жидкости и предназначены для крепления металла к металлу.

Головка стержня находится внутри корпуса заклепки, а головка заклепки запечатана. Это предотвращает попадание любой жидкости внутрь или наружу компонента. Они подходят для использования в автомобильной, строительной и металлообрабатывающей промышленности. Их также можно использовать в электроприборах, контейнерах, мебели, системах кондиционирования и отопления.

Глухие заклепки с кожухом

Заклепки со снятием кожуха обеспечивают запирающую головку большего диаметра, обеспечивая им большую опорную поверхность (нижняя сторона головки). Когда оправку протягивают, тело расширяется, оставляя головку в форме цветка с четырьмя лепестками. Этот тип заклепок лучше всего подходит для крепления металла к более мягким материалам.

Стороны (лепестки) заклепки загибаются, образуя головку для скрепления материалов. Очищенные заклепки идеально подходят для использования в автомобильной промышленности, строительных работах (гипсокартон, покрытия и изоляция) и могут использоваться на прицепах, пластиковых компонентах, электроприборах и обивке (мягкое покрытие на мебели).

Вытяжные заклепки с канавками

Заклепки этого типа имеют канавки вокруг тела, которые обеспечивают превосходную силу захвата при установке более мягких материалов, таких как пластик и дерево. Рифленые заклепки идеально подходят для крепления металла к дереву и металла к строительным материалам, таким как цемент, кирпич и дерево.



Канавки, расположенные на корпусе заклепки, входят в материал и скрепляют его почти как винт. Отверстие, в которое он входит, не обязательно должно проходить прямо через материал.

Хвостик рифленой заклепки расширяется внутри материала, когда оправку вытягивают, а не образует новую головку на другой стороне материала. Таким образом, заклепка захватывает материал с трением, а не второй головкой, в то время как головка на другом конце захватывает объект, который присоединяется к материалу.



Рифленые заклепки лучше всего подходят для использования в строительстве, металлургии и производстве мебели, а также в электрооборудовании и литьевых компонентах.

Вытяжные заклепки Multi-Grip

Заклепки Multi-Grip похожи на стандартные заклепки, но имеют углубления, расположенные на корпусе заклепки. Выемки расширяются и обеспечивают многократный захват, когда оправку протягивают через корпус. Эти заклепки предназначены для крепления металла к пластику и пластика к пластику.

Несколько захватов на корпусе заклепки прижимаются к заклепываемому материалу при протягивании оправки. Многозажимные заклепки подходят для использования в автомобильной, строительной и металлургической промышленности, а также в электроприборах, мебели, электронике, производстве лестниц, а также в кондиционировании воздуха и отоплении.

Мягкие глухие заклепки

Мягкие заклепки идентичны стандартным заклепкам. Однако корпус и оправка изготовлены из более мягкого металла, чаще всего из алюминиевого сплава. Оправка отрывается с гораздо меньшим усилием, чем заклепки других типов, поэтому она оказывает необходимое давление для крепления хрупких материалов без их повреждения.



Эти заклепки предназначены для крепления металла к пластику, металла к дереву, металла к стекловолокну, пластика к пластику и металла или пластика к мягким материалам с низким сопротивлением. Мягкие заклепки можно использовать в мебели, упаковке, пластиковых компонентах, контейнерах, пластике и строительных работах.

Головки вытяжных заклепок

Вытяжные заклепки доступны не только в различных вариантах корпуса, но и с головками разных типов.

Глухие заклепки с куполообразной головкой

Купольная головка имеет достаточную опорную поверхность для крепления различных материалов, за исключением чрезвычайно гладких и хрупких материалов, таких как пластик.

Это связано с тем, что этот тип головки оказывает большее давление ближе к просверленному отверстию, что может повредить более мягкие материалы. Несущая поверхность – это контакт между двумя материалами. В этом случае область под головкой заклепки соприкасается с скрепляемым материалом.

Вытяжные заклепки с большой головкой

Большая головка имеет удвоенную опорную поверхность по сравнению с заклепками с куполообразной головкой. Это обеспечивает большую устойчивость и идеально подходит для крепления хрупких или мягких материалов к жестким опорным материалам.

Вытяжные заклепки с потайной головкой

Заклепки с потайной головкой входят в материал, не выступая, сохраняя плоскую поверхность.

Тип гвоздя (базовый) Глухие заклепки

Заклепки >> Глухие заклепки >>

Вытяжные заклепки

NailType (Basic) HeadStyles

Jay-Cee Sales and Rivet Inc. предлагает большой выбор вытяжных заклепок. Вы уже знаете, какая заклепка вам нужна? Позвоните нам сегодня, чтобы разместить заказ!



Хотите еще более подробную информацию о вытяжных заклепках? Получите всю необходимую информацию о заклепках, нажав здесь.



Спецификации для заказа вытяжных заклепок

Значения, выделенные зеленым цветом, являются метрическими

Rivet Series Number	Nominal Rivet Size	(D) Body Diameter		(W) Mandrel Diameter	Dome Head		Large Flange		Countersunk Head		Hole Size and Drill Number
		Макс.	Мин.		(A) Диаметр головки.	(H) Макс. высота напора.	(A) Диаметр головки.	(H) Макс. высота напора.	(A) Диаметр головки.	(H) Макс. высота напора.
3	3/32 (2,4 мм)	0,096	0,090	0,057	0,187	0,032	0,281	0,040	0,180	0,028	.097-100 (#41)
4	1/8 (3,2 мм)	0,128	0,122	0,076	0,250	0,040	0,375	0,065	0,226	0,032	.129-.133 (#30)
5	5/32 (4,0 мм)	0,159	0,153	0,095	0,312	0,050	0,469	0,075	0,281	0,040	.160-.164(#20)
6	3/16 (4,8 мм)	0,191	0,183	0,114	0,375	0,060	0,625	0,092	0,344	0,050	. 192-.196(#11)
8	1/4 (6,4 мм)	0,255	0,246	0,151	0,500	0,080	0,750	0,107	0,468	0,071	.257-.261(F)

Length varies with each grip length

Nail Type Blind Rivets (Basic) Data

Values ​​in green are metric

Большой фланец Головка

Большой фланец Глава

4 3/32 900 мм

Rivet Diameter	G Grip Range	L Rivet Lengths Max	Aluminum Rivet Aluminum Оправка IFI Grade 11					Алюминиевая заклепка Steel Manderl IFI Grade 19					Стальная заклепка Стальная оправка IFI класс 30
			Купольная головка	Большой фланец	Countsk. Головка	S H E A R	T E N S I L E	Купольная головка	S H E A R	T E N S I L E	Купольная головка	S H E A R	T E N S I L E
. 020-.125 0,8–3,2 мм	.250 6,4 мм	32ААП	—	32ААК	70	80	32АСП	—	32АСЦ	90	120	32ССП	—	32ССК	130	170
.126-.250 3,3–6,4 мм	.375 9,5 мм	34ААП	—	34ААС			34АСП	—	34АСЦ			34ССП	—	34ССК
.251-.375	.500	36ААП	—	36ААС			36АСП	—	36АСЦ			36ССП	—	36ССК
1/8 (3,2 мм)	.020-.062 0,8–1,6 мм	.212 5,4 мм	41ААП	—	—	120	150	41АСП	—	41АСЦ	170	220	41ССП	—	41ССК	260	310
	. 063-.125 1,7–3,2 мм	.275 7,0 мм	42ААП	42ААЛ	42ААК			42АСП	42АСЛ	42АСЦ			42ССП	42SSL	42ССК
	.126-.187 3,3–4,8 мм	.337 8,6 мм	43ААП	—	43ААС			43АСП	—	43АСЦ			43ССП	—	43ССК
	.188-.250 4,9-6,4 мм	.400 10,2 мм	44ААП	44ААЛ	44ААК			44АСП	44АСЛ	44АСЦ			44ССП	44SSL	44ССК
	.251-.312 6,5–7,9 мм	.462 11,7 мм	45ААП	—	45ААС			45АСП	—	45АСЦ			45ССП	—	45ССК
	. 313-.375 8,0–9,5 мм	.525 13,4 мм	46ААП	46ААЛ	46ААС			46АСП	46АСЛ	46АСЦ			46ССП	46SSL	46ССК
	.376-.500 9,6–12,7 мм	.650 16,5 мм	48ААП	48ААЛ	48ААС			48АСП	48АСЛ	48АСЦ			48ССП	48SSL	48ССК
	.501-.625 12,8–15,9 мм	.775 19,7 мм	410ААП	—	410ААС			410АСП	—	410АСЦ			410ССП	410 SSL	410ССК
5/32 (4,0 мм)	.020-.125 1,6–3,2 мм	.300 7,6 мм	52ААП	—	—	190	230	52АСП	—	52АСЦ	260	350	52ССП	—	—	370	470
	. 126-.187 3,3–4,8 мм	.362 9,2 мм	53ААП	—	—			53АСП	—	—			53ССП	—	—
	.188-.250 4,9–6,4 мм	.425 10,8 мм	54ААП	54ААЛ	54ААС			54АСП	54АСЛ	54АСЦ			54ССП	54SSL	54ССК
	.251-.375 6,5–9,5 мм	.550 14,0 мм	56ААП	56ААЛ	56ААС			56АСП	56АСЛ	56АСЦ			56ССП	56SSL	56ССК
	.376-.500 9,6–12,7 мм	.675 17,2 мм	58ААП	58ААЛ	58ААС			58АСП	58АСЛ	58АСЦ			58ССП	58SSL	58ССК
	. 501-.625 12,7–17,1 мм	.800 20,3 мм	510ААП	—	510ААС			510АСП	—	510АСЦ			510ССП	—	510ССК
3/16 (4,8 мм)	.020-.125 1,6–3,2 мм	.325 8,3 мм	62ААП	—	—	260	320	62АСП	—	—	380	500	62ССП	—	—	540	680
	.125-.250 3,2–6,4 мм	.450 11,5 мм	64ААП	64ААЛ	64ААС			64АСП	64АСЛ	64АСЦ			64ССП	64SSL	64ССК
	.251-.375 6,5–9,5 мм	. 575 14,6 мм	66ААП	66ААЛ	66ААС			66АСП	66АСЛ	66АСК			66ССП	66SSL	66ССК
	.376-.500 9,6–12,7 мм	.700 17,8 мм	68ААП	68ААЛ	68ААС			68АСП	68АСЛ	68АСЦ			68ССП	68SSL	68ССК
	.501-.625 12,8-15,9мм	.825 21,0 мм	610ААП	610ААЛ	610ААС			610АСП	610ASL	610АСЦ			610ССП	610SSL	610ССК
	.626-.750 16,0–19,1 мм	.950 24,2 мм	612ААП	612ААЛ	612ААС			612АСП	612АСЛ	612АСЦ			612ССП	612SSL	612ССК
	. 751-.875 19,1–22,2 мм	1,075 27,3 мм	614ААП	614ААЛ	614ААС			614АСП	614АСЛ	614АСЦ			614ССП	614SSL	614ССК
	.876-1.000 22,3–25,4 мм	1.200 30,5 мм	616ААП	—	616ААС			616АСП	—	616АСЦ			616ССП	—	616ССК
1/4 (6,4 мм)	.020-.125 1,6–3,2 мм	.375	82ААП	—	—	460	560	82АСП	—	—	700	920	82ССП	—	—	1000	1240
	.126-. 250 3,3–6,4 мм	.500 12,7 мм	84ААП	84ААЛ	84ААС			84АСП	84АСЛ	84АСЦ			84ССП	84SSL	84ССК
	.251-.375 6,5–9,5 мм	.625 15,9 мм	86ААП	86ААЛ	86ААС			86АСП	86АСЛ	86АСЦ			86ССП	86SSL	86ССК
	.376-.500 9,6–12,7 мм	.750 19,1 мм	88ААП	88ААЛ	88ААС			88АСП	88АСЛ	88АСЦ			88ССП	88SSL	88ССК
	.501-.625 12,8–15,9 мм	.875 21,0 мм	810ААП	810ААЛ	810ААС			810АСП	810АСЛ	810АСЦ			810ССП	810SSL	810ССК
	. 626-.750 16,0–19,1 мм	1.000 25,4 мм	812ААП	812ААЛ	812ААС			812АСП	812ASL	812АСЦ			812ССП	812SSL	812ССК
	.751-.875 19,1–22,2 мм	1,125 28,6 мм	814ААП	814ААЛ	814ААС			814АСП	814АСЛ	814АСЦ			814ССП	814SSL	814ССК
	.876-1.000 22,3–25,4 мм	1,250 31,8 мм	816ААП	816ААЛ	816ААС			816АСП	816АСЛ	816АСЦ			816ССП	816SSL	816ССК

Значения зеленого цвета указаны в метрических единицах

4 3/32 900 мм

Заклепка Диаметр	G Захват Диапазон	L Rivet Lengths Max	Stainless Rivet Stainless Mandrel IFI Grade 51					Stainless Rivet Steel Mandrel IFI Grade 50
			Dome Head	Large Flange	Countsk. Head	S H E A R	T E N S I L E	Dome Head	Large Flange	Countsk. Головка	S H E A R	T E N S I L E
.020-.125 0,8–3,2 мм	.250 6,4 мм	32ФФП	—	32ФФК	230	280	32ФСП	—	32FSC	230	280
.126-.250 3,3–6,4 мм	.375 9,5 мм	34ФФП	—	34ФФК			34ФСП	—	34FSC
.251-.375	.500	—	—	—			—	—	—
1/8 (3,2 мм)	. 020-.062 0,8–1,6 мм	.212 5,4 мм	41ФФП	—	—	420	530	41ФСП	—	—	420	530
	.063-.125 1,7–3,2 мм	.275 7,0 мм	42ФФП	42ФФЛ	42ФФК			42ФСП	42ФСЛ	42FSC
	.126-.187 3,3–4,8 мм	.337 8,6 мм	43ФФП	—	43ФФК			43ФСП	—	43FSC
	.188-.250 4,9–6,4 мм	.400 10,2 мм	44ФФП	44ФФЛ	44ФФК			44ФСП	44ФСЛ	44FSC
	.251-.312 6,5–7,9 мм	.462 11,7 мм	45ФФП	—	45ФФК			45ФСП	—	45FSC
	. 313-.375 8,0–9,5 мм	.525 13,4 мм	46ФФП	46ФФЛ	46ФФК			46ФСП	46ФСЛ	46FSC
	.376-.500 9,6–12,7 мм	.650 16,5 мм	48ФФП	—	—			48ФСП	—	—
	.501-.625 12,8–15,9 мм	.775 19,7 мм	410FFP	—	—			410ФСП	—	—
5/32 (4,0 мм)	.020-.125 1,6–3,2 мм	.300 7,6 мм	52ФФП	—	—	650	820	—	—	—	650	820
	.126-.187 3,3–4,8 мм	. 362 9,2 мм	—	—	—			—	—	—
	.188-.250 4,9–6,4 мм	.425 10,8 мм	54ФФП	54ФФЛ	54ФФК			54ФСП	54ФСЛ	54FSC
	.251-.375 6,5–9,5 мм	.550 14,0 мм	56ФФП	56ФФЛ	56ФФК			56ФСП	56ФСЛ	56FSC
	.376-.500 9,6–12,7 мм	.675 17,2 мм	—	—	—			—	—	—
	.501-.625 12,7–17,1 мм	.800 20,3 мм	—	—	—			—	—	—
3/16 (4,8 мм)	.020-.125 1,6–3,2 мм	. 325 8,3 мм	62ФФП	—	—	950	1200	62ФСП	—	—	950	1200
	.125-.250 3,3–6,4 мм	.450 11,5 мм	64ФФП	64ФФЛ	64ФФК			64ФСП	64ФСЛ	64FSC
	.251-.375 6,5–9,5 мм	.575 14,6 мм	66ФФП	66ФФЛ	66ФФК			66ФСП	66ФСЛ	66FSC
	.376-.500 9,6–12,7 мм	.700 17,8 мм	68FFP	68ФФЛ	68ФФК			68ФСП	68ФСЛ	68FSC
	.501-.625 12,8–15,9 мм	.825 21,0 мм	—	—	—			—	—	—
	. 626-.750 16,0–19,1 мм	.950 24,2 мм	—	—	—			—	—	—
	.751-.875 19,1–22,2 мм	1,075 27,3 мм	—	—	—			—	—	—
	.876-1.000 22,3–25,4 мм	1.200 30,5 мм	—	—	—			—	—	—
1/4 (6,4 мм)	.020-.125 1,6–3,2 мм	.375 9,4 мм	82ФФП	—	—	1700	2100	82ФСП	—	—	1700	2100
	.126-.250 3,2–6,4 мм	.500 12,7 мм	84ФФП	—	84ФФК			84ФСП	—	84FSC
	. 251-.375 6,5–9,5 мм	.625 15,9 мм	86ФФП	—	86ФФК			86ФСП	—	86FSC
	.376-.500 9,6–12,7 мм	.750 19,1 мм	88FFP	—	88ФФК			88ФСП	—	88FSC
	.501-.625 12,8–15,9 мм	.875 21,0 мм	810FFP	—	810FFC			810FSP	—	810FSC
	.626-.750 16,0–19,1 мм	1.000 25,4 мм	—	—	—			—	—	—
	.751-.875 19,1–22,2 мм	1,125 28,6 мм	—	—	—			—	—	—
	.876-1.000 22,3–25,4 мм	1,250 31,8 мм	—	—	—			—	—	—

Заклепка Диаметр	G Захват Диапазон	L Зубчака Длина MAX	MONEL RIVET Стальная оправа IFI Grade 40					Медная Зубча Стальная мандреля DOME
			66 DOME IFI
66 DOME DOME. Head	S H E A R	T E N S I L E	Dome Head	Large Flange	Countsk. Головка	S H E A R	T E N S I L E
3/32 (2,4 мм)	.020-.125 0,8–3,2 мм	.250 6,4 мм	32МСП	—	32МСЦ	200	250	—	—	—
	.126–.250 3,3–6,4 мм	.375 9,5 мм	34МСП	—	34МСЦ			—	—	—
	.251-.375	.500	36МСП	—	—			—	—	—
1/8 (3,2 мм)	. 020-.062 0,8–1,6 мм	.212 5,4 мм	41МСП	—	—	350	450	41КСП	—	—	215	300
	.063-.125 1,7–3,2 мм	.275 7,0 мм	42МСП	42МСЛ	42МСЦ			42КСП	42CSL	42CSC
	.126-.187 3,3–4,8 мм	.337 8,6 мм	43МСП	—	43MSC			43CSP	—	43CSC
	.188-.250 4,9–6,4 мм	400 10,2 мм	44МСП	44МСЛ	44МСЦ			44КСП	44CSL	44CSC
	.251-.312 6,5–7,9 мм	.462 11,7 мм	45МСП	—	45МСЦ			45КСП	—	45CSC
	. 313-.375 8,0–9,5 мм	.525 13,4 мм	46МСП	46МСЛ	46МСЦ			46CSP	46CSL	46CSC
	.376-.500 9,6–12,7 мм	.650 16,5 мм	48МСП	—	48МСЦ			48КСП	48CSL	48CSC
	.501-.625 12,8–15,9 мм	.775 19,7 мм	—	—	—			410CSP	—	410CSC
5/32 (4,0 мм)	.020-.125 1,6–3,2 мм	.300 7,6 мм	52МСП	—	—	550	700	—	—	—
	.126-.187 3,3–4,8 мм	. 362 9,2 мм	—	—	—			—	—	—
	.188-.250 4,9–6,4 мм	.425 10,8 мм	54МСП	54МСЛ	54MSC			—	—	—
	.251-.375 6,5–9,5 мм	.550 14,0 мм	56MSP	56МСЛ	56MSC			—	—	—
	.376-.500 9,6–12,7 мм	.675 17,2 мм	58MSP	58МСЛ	58MSC			—	—	—
	.501-.625 12,7–17,1 мм	.800 20,3 мм	—	—	—	800	1000	—	—	—
3/16 (4,8 мм)	. 020-.125 1,6–3,2 мм	.325 8,3 мм	62МСП	—	—			—	—	—
	.125-.250 3,3–6,4 мм	.450 11,5 мм	64МСП	64МСЛ	64MSC			—	—	—
	.251-.375 6,5–9,5 мм	.575 14,6 мм	66МСП	66МСЛ	66MSC			—	—	—
	.376-.500 9,6–12,7 мм	.700 17,8 мм	68МСП	68МСЛ	68MSC			—	—	—
	.501-.625 12,8–15,9 мм	.825 21,0 мм	610MSP	610МСЛ	610MSC			—	—	—
	. 626-.750 16,0–19,1 мм	.950 24,2 мм	—	—	—			—	—	—
	.751-.875 19,1–22,2 мм	1,075 27,3 мм	—	—	—			—	—	—
	.876-1.000 22,3–25,4 мм	1.200 30,5 мм	—	—	—			—	—	—
1/4 (6,4 мм)	.020-.125 1,6–3,2 мм	375 9,4 мм	82MSP	—	—	1400	1850	—	—	—
	.126-.250 3,2–6,4 мм	.500 12,7 мм	84МСП	—	84MSC			—	—	—
	. 251-.375 6,5–9,5 мм	.625 15,9 мм	86MSP	—	86MSC			—	—	—
	.376-.500 9,6–12,7 мм	.750 19,1 мм	88MSP	—	88MSC			—	—	—
	.501-.625 12,8–15,9 мм	.875 21,0 мм	810MSP	—	810MSC			—	—	—
	.626-.750 16,0–19,1 мм	1.000 25,4 мм	—	—	—			—	—	—
	.751-.875 19,1–22,2 мм	1,125 28,6 мм	—	—	—			—	—	—
	.876-1.000 22,3–25,4 мм	1,250 31,8 мм	—	—	—			—	—	—

*Вытяжная заклепка — это общий термин для выдвижных заклепок.

*

Типы заклепок и их применение [с изображениями и названиями]

Типы заклепок

Что такое заклепки?

Типы заклепок:- Заклепки — это крепежные устройства, которые, как известно, являются самыми старыми элементами в мире. Заклепка представляет собой гладкий цилиндрический стержень из металла с одной головкой на конце, который становится основой для создания другой головки на противоположном конце, чтобы прочно скрепить два куска материала.

Известно, что заклепки являются несъемными креплениями, которые после установки нельзя снять или использовать повторно, и даже если их снять, они либо разрушатся, либо останутся бесполезными. Приятно знать, что установить его довольно просто. Отверстия пробиваются или сверлятся в материале, который собирается скрепить. Заклепка осторожно вставляется, при этом меньший конец деформируется ударом, чтобы сплющить его и плотно скрепить обе части вместе. Первоначальная головка заклепки известна как заводская головка, тогда как деформированная головка известна как заводская головка или хвостовик.

Типы заклепок

Существуют различные типы заклепок, которые предназначены для самых разных областей применения, материалов и прочности, чтобы их можно было установить без каких-либо повреждений. Обратите внимание на некоторые из наиболее важных и часто используемых:

1. Заклепки со сплошной головкой: (Типы заклепок)

Заклепка со сплошной головкой

Заклепка со сплошной головкой представляет собой оригинальную заклепку, разработанную в древности. Эти заклепки можно легко деформировать с помощью молотка, обжимного инструмента или заклепочного пистолета, что опять же зависит от разного размера и мягкости заклепки. Цельные заклепки предпочтительнее, поскольку они наиболее надежны, безопасны и защищены от дурака среди всех других, известных человечеству.

2. Высокопрочные заклепки: (Типы заклепок)

Высокопрочная заклепка

Высокопрочные заклепки также известны как заклепки из конструкционной стали, которые применяются более ста лет и являются одной из основных заклепок для крепления. конструкции из металла или любые другие, такие как здания, корабли и самолеты.

Как следует из названия, они известны своей исключительной прочностью, но для их установки требуется несколько квалифицированных рабочих. Необходимо помнить, что при установке его необходимо нагреть непосредственно перед использованием, чтобы он стал достаточно мягким и деформировался.

3. Полутрубчатые заклепки: (Типы заклепок)

Полутрубчатая заклепка

Полутрубчатые или трубчатые заклепки имеют отверстие на конце или напротив заводской головки. Такая конструкция заклепки облегчает деформацию без приложения большого усилия. Заклепки такого типа хорошо известны для массового производства.

4. Вытяжные заклепки: (Типы заклепок)

Вытяжная заклепка

Вытяжные заклепки представляют собой разновидность трубчатых заклепок, также известных как выдвижные заклепки. Эти заклепки доступны с различными головками, такими как плоская головка, потайная головка или модифицированная заподлицо головка, которые могут быть выбраны в зависимости от требований места. Эти заклепки имеют оправку, которая втягивается в заклепку, чтобы расширить конец, а затем закрепить соединение. Типы заклепок можно выбирать в зависимости от применения на месте, когда доступ к соединению возможен только с одной стороны.

5. Заклепки Oscar: ( Типы заклепок )

Заклепка Oscar

Заклепки Oscar очень похожи на глухие заклепки как по внешнему виду, так и по установке. Они отличаются только тем, что, когда оправка проходит через заклепку, стержень расщепляется и раскладывается подобно рычажному болту, который используется для крепления вещей к гипсокартону.

6. Заклепки: (Типы заклепок)

Заклепка

Заклепки представляют собой глухие заклепки с коротким стержнем, который выходит из головки и может быть развальцован с помощью молотка. Эти заклепки используются там, где отверстие не проходит через весь лист, панель или блок. Как только заклепка вставлена, она ударяется, что приводит к расширению установленного конца и захвату стенок отверстия.

7. Заклепки заподлицо: ( Типы заклепок )

Заклепка заподлицо

Заклепки заподлицо используются в местах, требующих привлекательного внешнего вида. Например, заклепки, используемые в готовых металлических поверхностях, где минимальная видимость, поскольку в них имеется потайное отверстие. Также имеется гладкий внешний вид, который хорошо подходит для размещения в компонентах самолетов, где аэродинамика остается главной задачей, которой ни в коем случае нельзя пренебрегать .

8. Заклепки с фрикционным замком: (Типы заклепок)

Заклепки с фрикционным замком

Заклепки с фрикционным замком очень похожи на распорные заклепки. Стержень заклепки ломается из-за натяжения, что помогает создать ровную поверхность. Это сделало ее еще одной распространенной заклепкой, которая используется в самолетостроении.

9. Самопроникающие заклепки: (Типы заклепок)

Самопроникающие заклепки

Преимущество самопроникающих заклепок в том, что они не требуют отверстия для установки. Вместо этого самопроникающая заклепка имеет конец, который предназначен для пробивания отверстий в материалах верхнего листа или нижнего листа, где матрица, используемая с устройством для установки заклепок, создает небольшой карман, в который расширяется конец, чтобы правильно удерживать его на месте.

Применение заклепок

Жилищное строительство: (Применение заклепок)

Если вы осмотрите свой дом как внутри, так и снаружи, вы наверняка увидите некоторые заклепки, которые никогда раньше не замечали. Прочитав это, вы можете увидеть их вокруг себя. Заклепки широко используются при строительстве желобов, так как гвозди не так эффективны для соединения металлических листов, как заклепки.

Если у вас крыша из стеклопластика, она в основном скрепляется только заклепками. Вы можете найти оконные жалюзи, подвесные ремни, ветрозащитные экраны и двери или окна, которые также часто устанавливаются с помощью заклепки 9.0158 . Вы также будете поражены, узнав, что заклепки широко используются в отделке стен и потолков, а также в работах по дереву.

Ювелирные изделия: (применение заклепок)

Наблюдение за клепкой на ювелирных изделиях немного сложно, так как выполняется аккуратно и качественно. Клепка используется профессиональными ювелирами, а также любителями как метод холодного соединения, который позволяет им соединять куски металла вместе без пайки или нагревания. Помимо этого, он также используется для придания глубины и текстуры украшениям.

Самолет: ( Применение заклепок )

Самолет сделан из прочных и твердых материалов, которые необходимо соединить вместе, чтобы придать ему прочность. Поэтому возникает необходимость прочно скрепить эти части без разрушения. Помимо клепки, в его конструкции используются различные другие процессы, такие как сварка, болтовое крепление и пайка, но клепка играет весьма важную роль в его конструкции.

POP® – Глухие заклепки и системы заклепок

POP ^® , оригинальная вытяжная заклепка, является хорошо известным брендом для надежного и эффективного соединения двух или более компонентов вместе, независимо от различных материалов, таких как сталь, пластик или другие, с различной прочностью и толщиной сборки. В соответствии с различными приложениями вы можете выбрать различные типы глухих заклепок, а также типы головок оправки, головок заклепок и корпусов заклепок.

Система вытяжных заклепок POP ^®  предлагает быстрое и простое решение для сборки листового металла и композитных материалов, отвечающее жестким требованиям и процессам применения. Ассортимент включает заклепки с мягкой посадкой и заклепки с превосходными характеристиками зажима и диапазоном захвата. Доступны из стали, нержавеющей стали, алюминия, меди и никель-медного сплава, POP 9Заклепки 3467 ® стали стандартом во всей отрасли.

• Заклепка с открытым концом
• приложений
• Характеристики

Вытяжные заклепки POP ^® с открытым концом подходят для универсального применения с широким спектром материалов и типов головок. Для применений с нормальными требованиями к несущей способности можно легко установить глухие заклепки POP ^® с открытым концом. Материал включает алюминий, сталь, нержавеющую сталь, медно-никелевый сплав и медь.

• Железнодорожный
• Грузовик и прицеп
• Автомобилестроение
• ОВКВ
• Возобновляемая энергия
• Лестницы
• Механизм переключения
• Общие предприятия легкой промышленности
• Бытовая техника
• Медицинское оборудование
• Машиностроение
• Дома на колесах и кемперы
• Экономичное решение для крепления
• Доступен для широкого спектра материалов, головок и оправок, толщина заготовки до 26 мм
• Односторонняя установка
• Высокое качество и производительность. Разработанные и изготовленные с жесткими допусками, вытяжные заклепки POP ^® обеспечивают неизменно точную, надежную и быструю сборку в соответствии с высочайшими стандартами качества
• Заклепка с закрытым концом
• приложений
• Характеристики

Преимущество POP ^® глухая заклепка с закрытым концом от первостепенной фиксации оправки. Из-за закрытого конца заклепка является идеальной конструкцией для полностью герметичных применений, например, в условиях непроницаемости для воды или давления. Доступные материалы: алюминий, сталь, нержавеющая сталь, никель-медный сплав и медь. Типы головок включают куполообразные, с большим фланцем и потайные головки.

• Бытовая техника
• Электронные корпуса
• Чемоданы для улицы
• Светотехника
• Железнодорожный
• Грузовик и прицеп
• Автомобилестроение
• ОВКВ
• Односторонняя установка
• Прочность на растяжение до 23 % выше, чем у эквивалентной заклепки с открытым концом
• Механический стопорный штифт
• Способность к герметизации в условиях непроницаемости для воды и давления
• Хорошая виброустойчивость
• Заклепка Multi-Grip™
• приложений
• Характеристики

Вытяжная заклепка POP ^® Multi-Grip™ — отличное решение для сокращения количества стандартных заклепок нескольких размеров до одной вытяжной заклепки Multi-Grip™. Возможность широкого диапазона захвата обеспечивает гибкость конструкции и уменьшает количество заклепок, что может привести к существенной экономии средств.

• Бытовая техника
• Электронные корпуса
• Световые технологии
• Железнодорожный
• Грузовик и прицеп
• Автомобилестроение
• ОВКВ
• Строительство
• Металлургическая промышленность
• Электроника
• Корпуса
• Изготовление лестниц
• Односторонняя установка
• Способен компенсировать слишком большие отверстия
• Большой диапазон захвата
• Хорошая виброустойчивость
• Заклепка для распределения нагрузки (LSR)
• приложений
• Характеристики

Вытяжная заклепка POP ^® , распределяющая нагрузку (LSR), создает после установки большие складки на глухой стороне. Эта функция обеспечивает большую опорную поверхность, чтобы избежать протягивания заклепки или растрескивания пластмассы, мягкого или другого хрупкого материала. Эта функция делает POP ^® LSR идеальное решение для установки в любой мягкий или хрупкий материал.

• Кемперы и караваны
• Автомобилестроение
• Железнодорожный
• Грузовик и прицеп
• Корпуса
• Детали крепления
• Пластмассовые и легкие изделия в целом
• Контейнеры
• Односторонняя установка
• Из-за большой площади несущей способности на глухой стороне POP ^® LSR предотвращает повреждение мягких и хрупких материалов
• Возможность работы с большими отверстиями
• Большой диапазон захвата
• Отделяемая заклепка/Т-образная заклепка
• приложений
• Характеристики

Заклепка POP ^® Peel Rivet/T-Rivet является оптимальным решением для соединения более мягких и хрупких материалов, таких как пластик, резина, дерево, стеклопластик или ламинат. Корпус заклепки Peel Rivet/T-Rivet «расщепляется» на «лепестки», чтобы скрепить части приложения вместе. Этот процесс отслаивания позволяет прикладывать очень меньшее усилие в процессе установки к материалу заготовки.

• Автомобилестроение
• Шкафы и корпуса
• Коммерческие автомобили
• Отопление и вентиляция
• Автомобильные двери
• Сотовые материалы
• Шасси автомобиля
• Механическая блокировка оправки для остатков: Т-образная заклепка может выдерживать сильные вибрации без потери оправки для остатков
• Доступна версия с несколькими захватами
• Идеально подходит для мягких и хрупких материалов
• Заклепка Vgrip®
• приложений
• Характеристики

Расширенный диапазон захвата заклепок POP ^® Vgrip ^® имеет эстетичный внешний вид и широкую глухую сторону после сборки. Заклепка Vgrip ^® с большой закрывающей головкой обеспечивает меньшую разрывную нагрузку на оправку во время установки, что помогает уменьшить осевую нагрузку на стопку материала.

• Автомобилестроение
• Лестницы
• Бытовая техника
• Общепромышленный
• Возобновляемые источники энергии
• Возможность многократного захвата (охватывает диапазон захвата до 4,0 мм), что позволяет сократить количество используемых заклепок, что улучшает управление запасами
• Большая глухая боковая опора для сопротивления повышенной прочности на растяжение
• Контролируемое заполнение отверстия для предотвращения давления на подшипник отверстия
• Отсутствие дребезжания благодаря закрепленной оправке для остатков
• Специальные версии доступны по запросу
• Заклепочная гайка Jack-Nut®
• приложений
• Характеристики

Нажимная гайка POP ^{® ®} представляет собой специальную конструкцию для установки мягких материалов, таких как бумага, стекло и пластик. Благодаря конструкции корпуса с прорезями заклепочная гайка с 4 ножками может расширяться за основной материал.

• Автомобилестроение
• Пластиковая мебель
• Общие композиты
• Контейнеры
• Доступные размеры M4, M5, M6
• Отличное сопротивление выдергиванию
• Для мягких и хрупких материалов
• Заклепочная гайка Well-Nut®
• приложений
• Характеристики

Гайка POP ^® Well-Nut ^® с плоской головкой гасит удары и вибрации при соединении компонентов. Соединительный элемент состоит из неопренового корпуса со встроенной латунной гайкой.

• Автомобильная промышленность
• Сельскохозяйственная техника
• Автомобили для отдыха
• Электронные компоненты
• Доступные размеры M3-M8
• Отличное поглощение вибраций
• Отличная электрическая изоляция
• Для мягких и хрупких материалов
• Выдвижная заклепка
• приложений
• Характеристики

Заклепка с клеммной колодкой из POP ^® представляет собой специальную заклепку с 2-4 флажками заземления для ложного тока. Функция заземления может быть достигнута с помощью обычного процесса заклепывания.

• Автомобильная промышленность
• Сельскохозяйственная техника
• Автомобили для отдыха
• Электронные компоненты
• Бытовая техника
• Общепромышленный
• Возобновляемые источники энергии
• Заклепка из медного корпуса и язычок в сборе для заземления
• Ассортимент одиночных или различных наборов тегов доступен
• Отличная функция заземления
• Сквозная заклепка (PT)
• приложений
• Характеристики

POP ^® Заклепки Pull-Thru — это уникальное решение для электрических применений. При конструкции двухсторонней потайной после установки приложение с обеих сторон находится заподлицо.

• Автомобили/электромобили
• Электронные корпуса
• Компьютерные серверы
• Освещение
• Установка заподлицо после установки с обеих сторон
• Оправка без свободных остатков
• Большое усилие зажима

Инструменты и системы для заклепок

POP ^®  предлагает широкий ассортимент инструментов и систем, включая ручные инструменты, пневматические инструменты, электроинструменты и системы заклепок.

• Ручной инструмент для заклепок

Ручные инструменты POPSet™ прочны и надежны и подходят для широкого спектра применений.

• Электроинструмент для заклепок
• Особенности

Станок Stanley ProSet ^® XT имеет быстроразъемный корпус для носа и захвата для быстрой очистки и обслуживания передней части. MCS (система сбора оправок) быстро и безопасно собирает отработанные оправки, чтобы поддерживать чистоту рабочих зон.

• Высокое отношение силы к весу, легкая конструкция
• Быстрота и простота использования и обслуживания
• Сокращение времени простоя, более быстрые циклы настройки
• Эргономичный
• Вкл./выкл., поворотный левый/правый воздушный фитинг
• Защитный выключатель воздушной изоляции
• Электроинструменты с аккумулятором для заклепок
• Характеристики

ProSet 2500 портативный, прочный и простой в обслуживании. Он оснащен носовым корпусом Quick Disconnect и корпусом челюсти для быстрой очистки и обслуживания передней части. MCS быстро и безопасно собирает использованные оправки, поддерживая чистоту рабочих зон. Он обеспечивает быстрые и надежные циклы настройки, снижая эксплуатационные расходы.

• Эргономичный и легкий
• Длинный ход (25 мм)
• Быстрая зарядка аккумулятора (30 минут)
• Стабильный удерживающий механизм (вертикальное использование)
• Автоматический сбор оправок
• Выдвижной литий-ионный аккумулятор
• Идеальное решение для работы на месте

ЗАКЛЕПКИ — Degometal

Описание установки

Для установки вытяжных заклепок требуется специальный инструмент.

Этот инструмент может быть ручным, гидропневматическим или электрическим в зависимости от типа заклепки и области применения

Общие допуски

Эти допуски на размеры действительны для наших заклепок, соответствующих стандартам NF-E 25-701, NF-E 25-702. Мы также можем поставить заклепки, соответствующие стандарту DIN 7337.

Ø НОМИНАЛЬНЫЙ		2,4 мм	3,0 мм	3,2 мм	4,0 мм	4,8 мм	5,0 мм	6,0 мм	6,4 мм
д		2,30 — 2,48	2,90 — 3,08	3,10 — 3,28	3,85 — 4,08	4,65 — 4,88	4,85 — 5,08	5,85 — 6,08	6,25 — 6,48
дк	ТРС	4,2 — 5,0	5,4 — 6,3	5,8 — 6,7	6,9 — 8,4	8,3 — 10,1	8,7 — 10,5	10,8 — 12,6	11,6 — 13,4
	TL			7,0 — 8,0	9,0 — 10,0	13,0 — 15,0
	ТЕЛ.			9,0 — 10,0	11,0 — 13,0	15,0 — 17,0
	ТФ	4,2 — 5,0	5,4 — 6,3	5,8 — 6,7	6,9 — 8,4	8,3 — 10,1	8,7 — 10,5	10,8 — 12,6	11,6 — 13,4
	ТР				6,0 — 7,0	7,5 — 8,5
к макс. Published by admin View all posts by admin
