Типы заклепок — Клепка

какие бывают виды, типы? Характеристики и монтаж.

Вытяжные заклёпки открытого типа

Самый старый и наиболее надежный способ соединения листового материала с помощью заклепок до сих пор используется в наиболее ответственных местах соединения металла. Правильно подобранная заклепка выдерживает нагрузку не хуже сварочного соединения. Для вибраций или знакопеременной нагрузки лучше заклепки еще ничего не придумали.

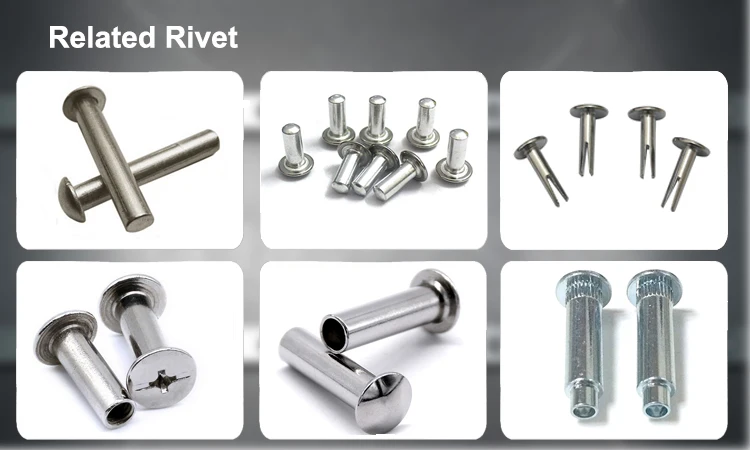

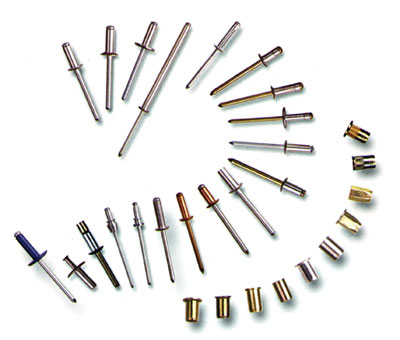

Виды заклепок

Разновидностей заклепок существует не так много, как может показаться на первый взгляд:

• Простая заклепка общего назначения по ГОСТ 10299 80. Их легко отличить по грибовидной форме, называемой еще системой с замыкающей головкой. Для такой заклепки характерна высокая прочность и стойкость при любых нагрузках;
• Заклепка вытяжная, используется для «сшивания» двух листов металла в случаях, когда доступ к соединяемым листам возможен только с одной стороны. Параметры и описание определяются ГОСТ 15973—2005;
• Наиболее технологичными принято считать резьбовые заклепки, они боле удобны в работе и позволяют создавать разборное соединение, DIN 7338
  .

Важно
! Материалы для заклепочного соединения должны обладать определенной пластичностью и вязкостью, поэтому для их изготовления используют малоуглеродистую сталь, медь, алюминиевые деформируемые сплавы.

Применение заклепок

Выбор конкретных параметров и разновидности крепежа определяется тремя основными критериями:

1. Обеспечения необходимой прочности соединения, с учетом дополнительных параметров и требований к шву;
2. Технологическими возможностями оборудования для работы с конкретным видом заклепочного соединения;
3. Экономической целесообразностью использования клепаного соединения;

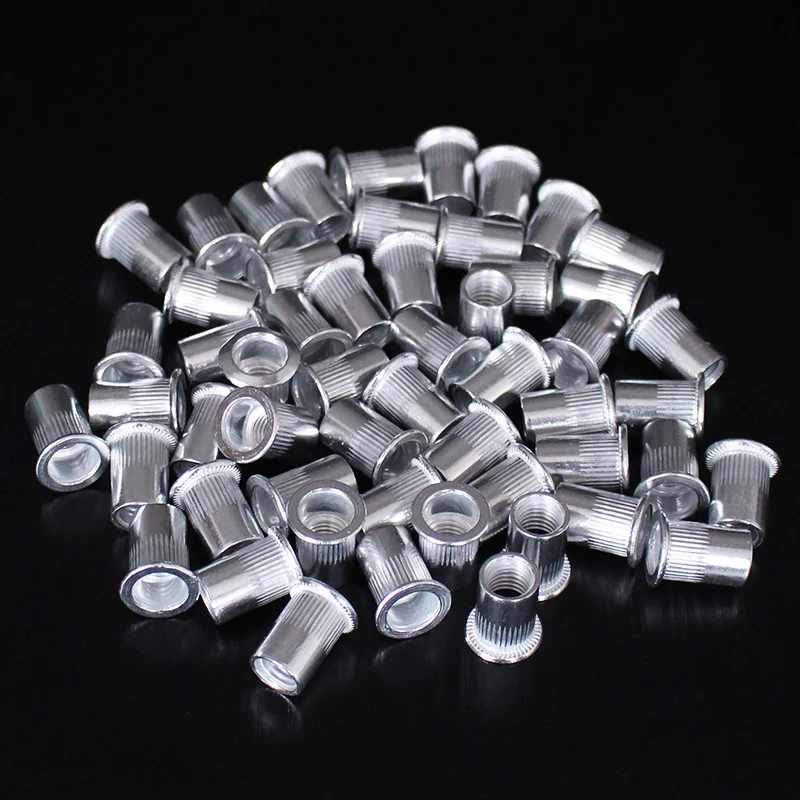

Резьбовые гайки-заклепки

Способ соединения с помощью резьбовых заклепок сегодня можно назвать самым универсальным. Основная идея соединения заключается в остроумной идее фиксации тела заклепки в клепочном отверстии. Для этих целей используется заклепочник для резьбовых заклепок. Сама резьбовая конструкция представляет собой полую гильзу с внутренней резьбой.

При выполнении соединения эта гильза вставляется в просверленное отверстие и выравнивается таким образом, чтобы соединяемые части плотно прилегали друг к другу. После этого в резьбовое отверстие внутрь заготовки вкручивается стержень заклепочника. Передняя стенка гильзы фиксируется опорной поверхностью инструмента, не давая заклепке выйти из отверстия. Чтобы расклепать гильзу, стержень заклепочника перемещается с большим усилием в сторону опорной поверхности. Гильза при этом сминается и осаживается, тем самым образуя прочное неподвижное соединение.

Стержень заклепочника свободно выворачивается из тела втулки. Чаще всего применяются заклепки алюминиевые, латунные или медные. Использование последних ограничено высокой стоимостью, поэтому они устанавливаются в тех случаях, когда нужно обеспечить хороший электрический контакт между соединяемыми поверхностями.

К достоинствам резьбового заклепочного соединения относят ее «малотравматичность». При работе стержня заклепочника соединяемый металл не испытывает больших нагрузок или деформаций. Резьбовой втулкой легко соединять тонкостенный металл или профиль сложной конфигурации. Такой крепеж широко используется в сборке бытовой техники, в соединении отдельных узлов облицовки автомобилей, при изготовлении различного рода конструкций из профнастила.

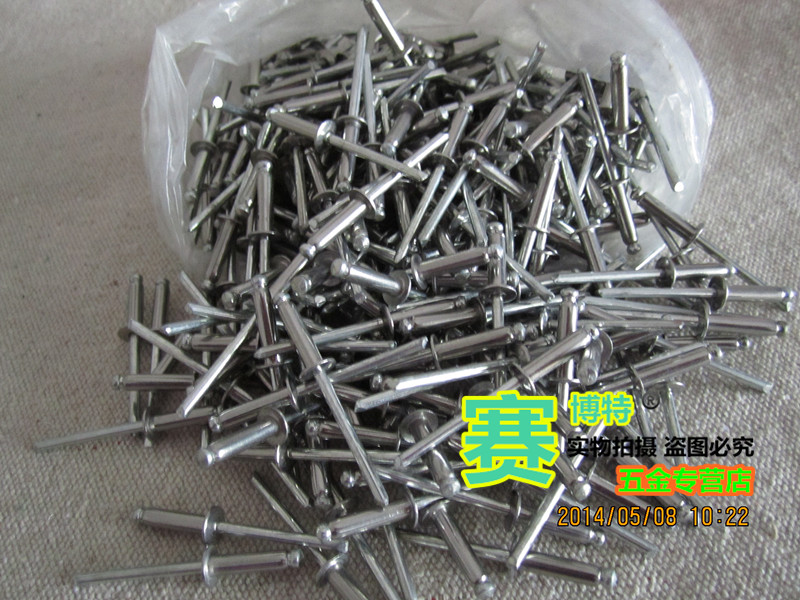

Вытяжные заклепки

Недостатком резьбовых видов клепки является их высокая стоимость и относительно небольшая скорость выполнения соединений. Поэтому для случаев, когда соединяемые листы металла, профиля требуется соединить с использованием нескольких сотен или тысяч точек, применяют вытяжной вид заклепки.

Это могут быть стальные, латунные метизы, заклепки из алюминия, сплавов алюминия и кремния. В отличие от резьбовой, в вытяжной схеме деформация гильзы осуществляется с помощью стержня с утолщением на конце, запрессованного внутрь тела крепежной втулки. Как и в предыдущем случае, чтобы осадить тело заклепки, ее торец упирают в опорную поверхность заклепочника, после выравнивания центральный стержень с усилием вытягивают на несколько миллиметров. В результате стенки гильзы деформируются, образуя достаточно прочное неразъемное соединение. Хвостовик стержня чаще всего обламывается или обрезается по уровню среза гильзы.

К сведению
! Вытяжная схема обеспечивает очень хорошую скорость клепки металла.

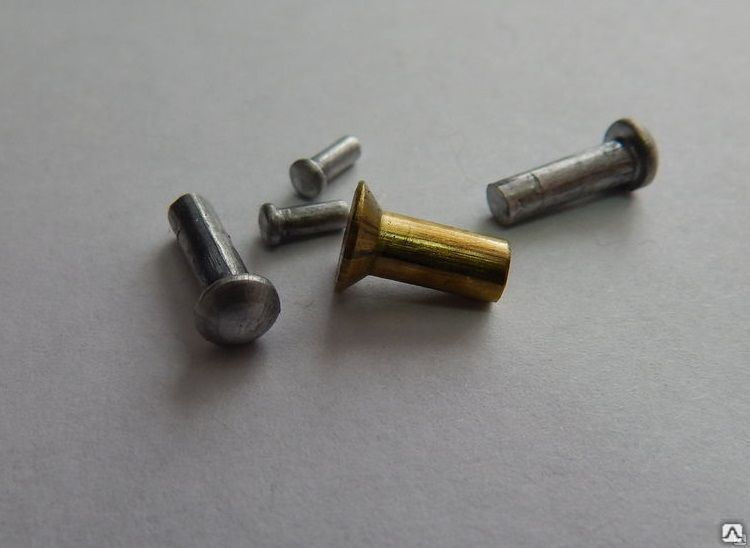

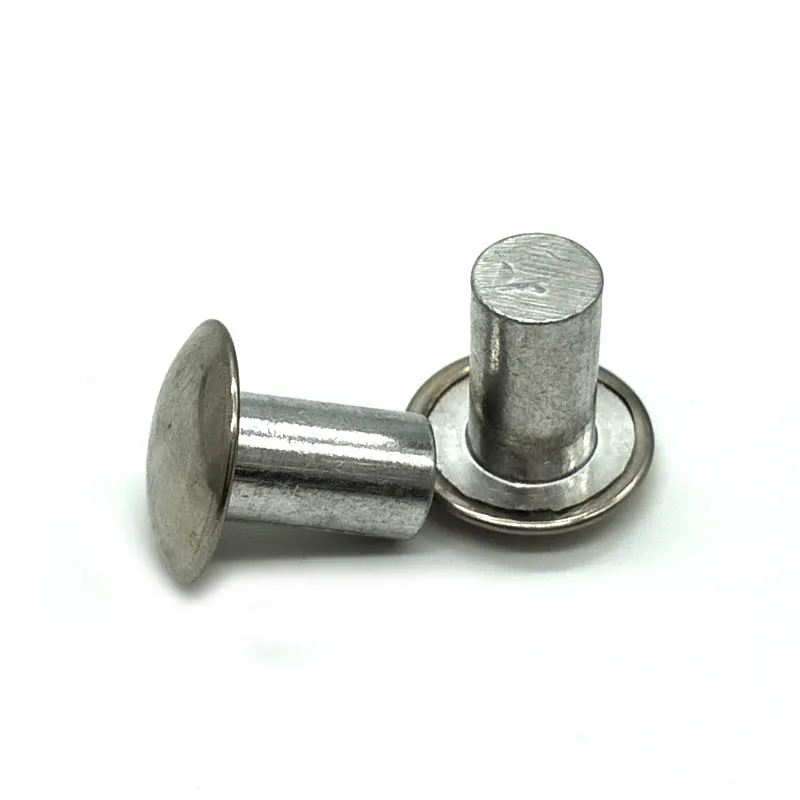

Классическая конструкция заклепки

Основным метизом для клепки листов в машиностроении считаются заклепки стальные, нормированные требованиями еще советского ГОСТа 10299 80. Они чаще всего соединяют высоконагруженные стальные конструкции, используемые в строительном деле. Например, в каркасах и опорных сборках. Преимуществом классической формы является возможность соединения двух листовых поверхностей толщиной более 30 мм.

В отдельных случаях ГОСТ 10299 80 допускает соединение сборки до 35 мм. В отличие от предыдущих видов заклепок, классическую заклепку устанавливают только при наличии опорной поверхности с обратной стороны плоскости соединения. Это необходимо для компенсации ударной нагрузки по заклепочному хвостовику.

Технология клепки выполняется в следующем порядке:

1. Линию, по которой будет осуществляться установка заклепочного соединения, размечают точками под сверловку отверстий в соединяемом металле.
2. Листы металла фиксируют с помощью механических приспособлений типа струбцин или даже точечной сваркой. Выполняют сверление крайних точек установки крепежа, в которые вставляют центрирующие металлические штифты. При этом диаметр отверстий выбирают в соответствии с рекомендациями ГОСТ 10299 80 примерно на 10% больше диаметра тела хвостовика.
3. В просверленное отверстие вставляется метиз таким образом, чтобы головка находилась с обратной стороны соединяемой поверхности. Длина крепежа также выбирается в соответствии с ГОСТ 10299 80. Это обеспечит формирование второй головки из хвостовика нормальных размеров после его расклепывания молотком или электрическим ударником.

К сведению!
Размеры, выбранные в соответствии с ГОСТ 10299 80, обеспечивают максимальную прочность соединения.

При выборе более тонкого по диаметру стержня его прочности может не хватить для жесткого соединения. В этом случае перерезающее усилие в радиальном направлении способно оборвать по очереди большую часть соединений. После расклепывания металл крепежа должен полностью заполнить отверстия с небольшим натягом.

Не следует пренебрегать рекомендациями ГОСТа 10299 80 при выборе длины хвостовика крепежа. Слишком длинный хвостовик помешает правильной деформации и осаживанию металла. Слишком короткий не обеспечит образование второй головки необходимых размеров и прочности.

Для увеличения пластичности заклепки из определенных марок стали могут перед установкой разогреваться до высокой температуры с проковкой головок и закалкой крепежа. Заклепки алюминиевые, медные, латунные перед установкой могут проходить обработку специальными жидкостями, предупреждающими развитие электрохимической коррозии.

Заключение

Несмотря на значительную трудоемкость установки и некоторую архаичность заклепочного крепежа, клепаное соединение до сих пор широко применяется в конструкциях самолетов, судов, железнодорожных мостов. Поэтому в ближайшие 20-30 лет характер и способ использования заклепочного соединения, скорее всего, не изменится.

Сфера использования такого крепежного элемента как заклёпки настолько обширна, что нельзя и вспомнить ни одной технологической отрасли, где бы она не использовалась.

Заклёпки тяговые, к примеру, применяются для крепежа деликатных материалов, формирования полностью закрытых сочетаний, надежных соединений и пр. такие отрасли как: авиация, производство корпусной и мягкой мебели, лодок и их ремонт, системы вентиляции, строительство, машиностроение и даже детские городки с аттракционами, нельзя представить без заклёпок.

В этой статье расскажем об основных видах заклёпок, их технологических характеристиках, сфере применения и способах креплениях. Узнаете в чем особенности вытяжных, резьбовых, алюминиевых, стальных, винтовых, гаечных, нержавеющих заклепок.

Что такое открытые, закрытые, усиленные, лепестковые, распорные, многозажимные, клеммные кассетные и пластиковые заклёпки.

Созданы они для того, чтобы облегчить работу и снизить затраты на производстве. Кроме того, заклёпка обладает рядом технологических характеристик, которые делают ее незаменимой и надежной. Рассмотрим основные виды заклепок и их характеристики.

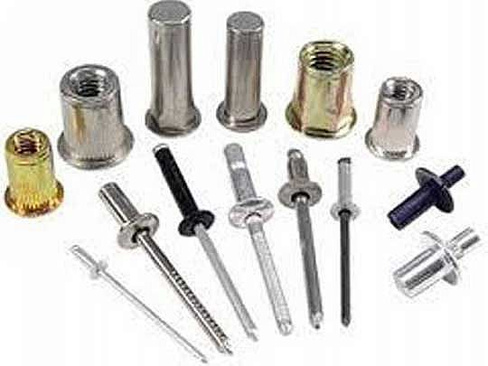

Виды заклепок

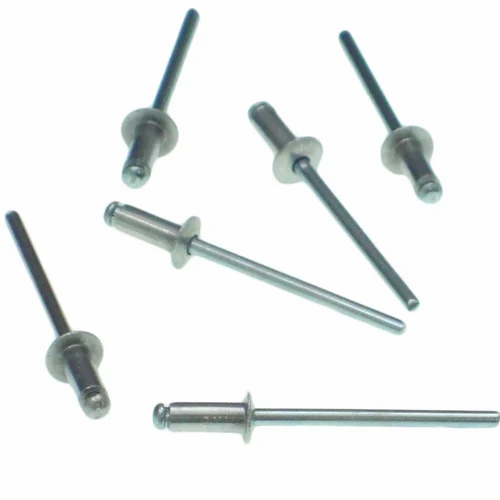

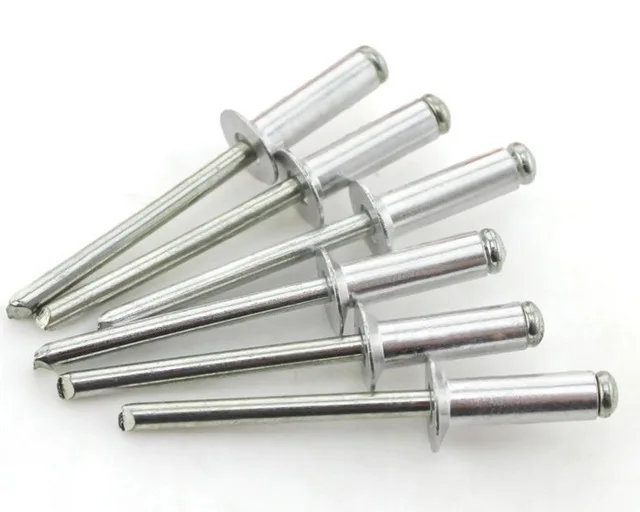

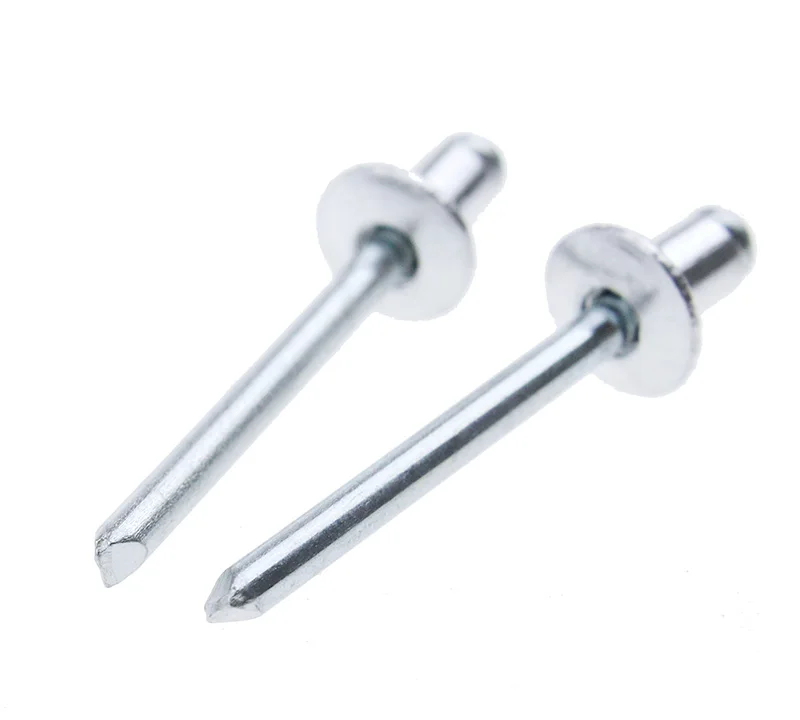

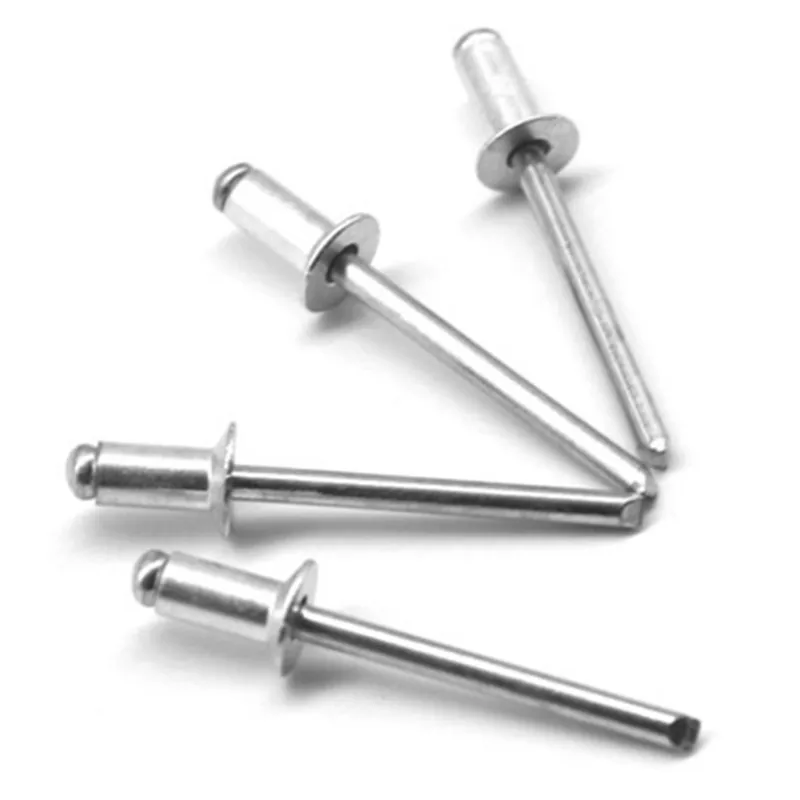

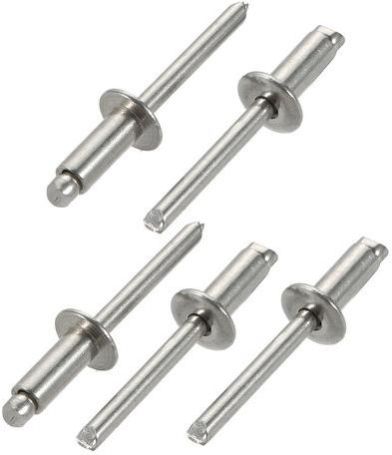

Вытяжные заклёпки открытые

Этак заклепка относится к стандартному типу. Ее тело со сквозным отверстием, поэтому напоминает пустотелую заклепку. Главным отличием от пустотелой является то, что после заклепывания головка остаётся в теле заклёпки, в виде части возвратной головки.

Сфера применения данной заклёпки там, где нет жёстких требований к прочности и надежности, толщина материалов колеблется, а размеры дырок с незначительными расхождениями. Эти заклёпки самые популярные на рынке крепежа.

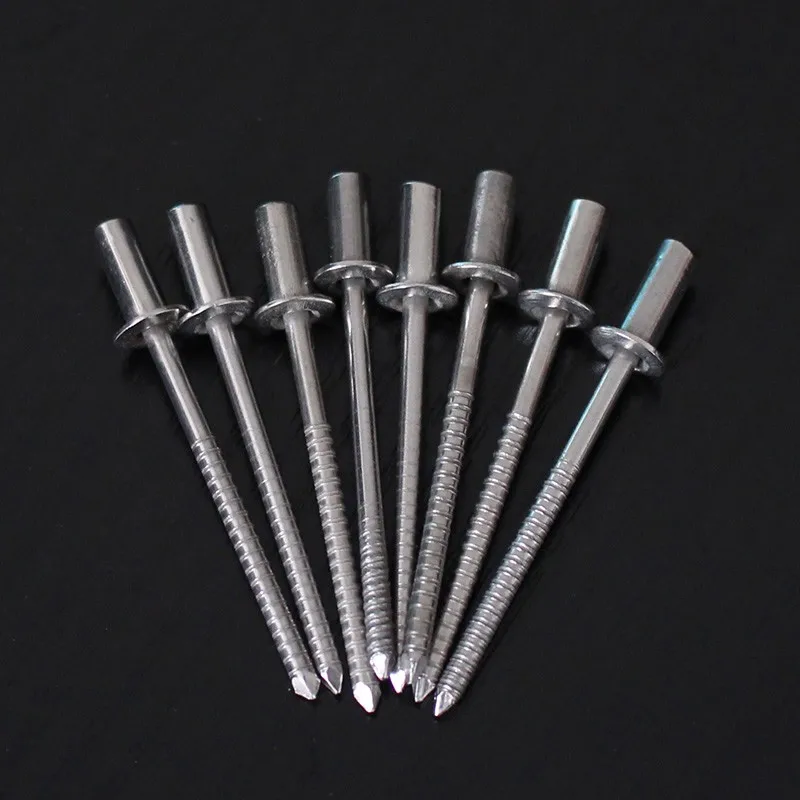

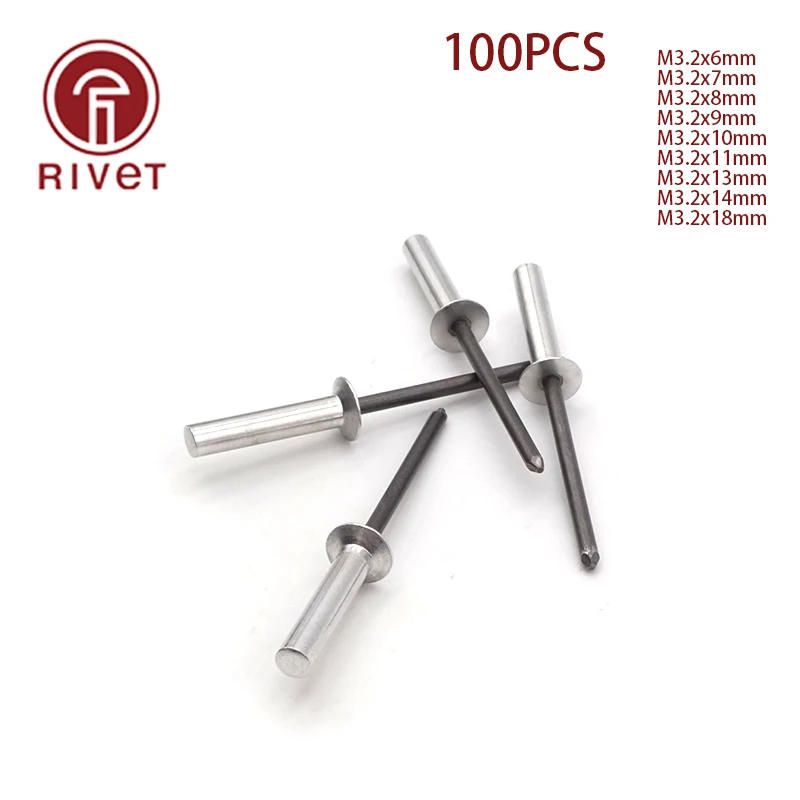

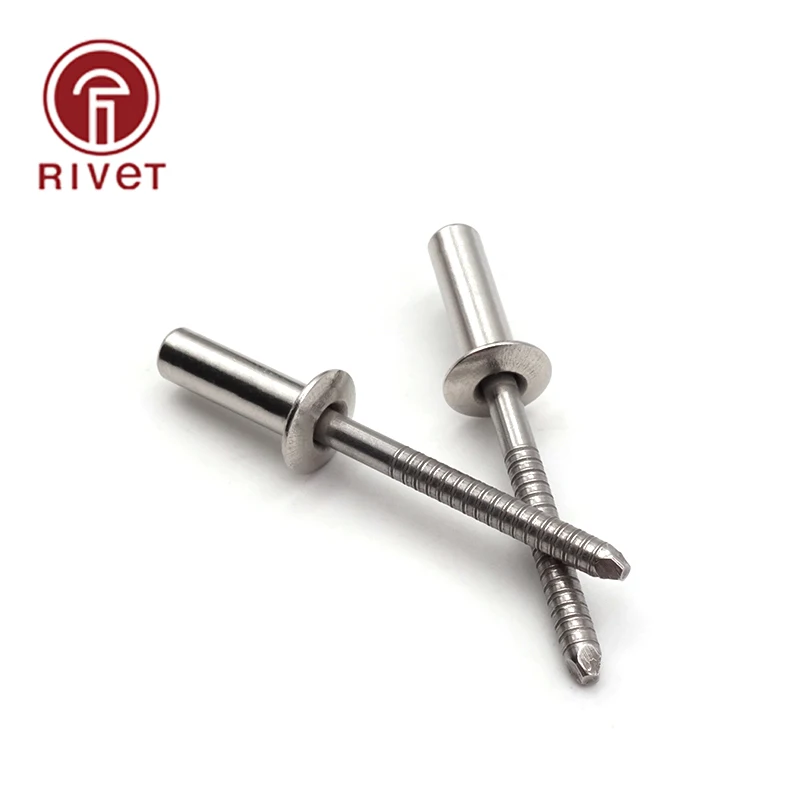

Вытяжные заклёпки закрытые

Данный вид крепежа часто используют для соединения материалов, которые нуждаются в повышенной . Тело заклёпки не имеет отверстия сквозного, что в свою очередь дает возможность создать оборотную головку, запечатывающую дырку.

Исходя из этого, такие заклёпки имеют второе название – заклёпки закрытые. Плотное соединение препятствует проникновению влаги, пыли и грязи внутрь. Если применять дополнительно прокладки, можно сделать соединение полностью герметичным.

Заклёпки усиленные

Данный вид крепежного элемента предназначен для крепления с увеличенным рубежом крепости. Коэффициент усилий прилагаемых на растяжку и срез, значительно выше, чем у стандартной заклёпки. Поэтому и соединения получаются в результате очень надежными. Оборотная головка, которая формируется при заклёпывании, надежно соединяет компоненты и создает крепкое соединение, не подверженное воздействию вибраций. Такая заклёпка чаще всего применяется в машиностроительной отрасли, авиационной и т.д., то есть тех, где требуется прочное соединение конструкций.

Заклепки лепестковые

Эти заклепки пригодны для соединения пластичных материалов: деревянные плиты, пластик, и другое.

При заклёпывании, стержень открывает тело заклёпки на лепестки, которые при сгибании натыкаются на поверхность соединяемых материалов.

Таким образом, формируется обратная головка. Главная задача такого типа головки – обеспечение максимальной площади контактирования и правильное распределение нагрузки.

Головка не погружается в материал, оставаясь на своем месте.

Заклёпки распорные

Такие заклёпки предназначены для монтажа деликатных и мягких материалов. При заклёпывании головка обратная создается особенным образом – складываясь, она распространяет свою нагрузку на немалую площадь, изнаночной поверхности материалов, которые одна соединяет. Именно это бережет головку от проваливания через мягкие материалы, предотвращая тем самым деформацию и образование трещин.

Заклёпки гаечные

Под такие заклёпки не нужно делать дырку. Они созданы для соединения пластин с волокнистыми и гладкими материалами (пластик с ). При креплении гаечной заклёпки, не формируется обратная головка.

При вытаскивании стержень отрывной делает тело заклёпки шире, а насечки впиваются в волокна материала. Распорные или винтовые заклёпки применяют при изготовлении мебели, строительстве – для соединения металла и дерева.

Заклёпки многозажимные

Это те же вытяжные заклёпки, но с большим разбегом толщины материалов, которые нужно соединять. Такая заклепка создана для перекрытия диапазонов 3-х обычных заклёпок вытяжных и используется в тех случаях, когда нет точных данных о толщине соединяемых материалов.

Заклёпки клеммные

Такие заклёпки применяют в случае необходимости создать соединение контактное и провести электросеть. Заклёпки клеммные производят из материалов способных пропускать ток электричества. Название говорит само за себя, данный элемент крепежа имеет клеммы (одну или несколько).

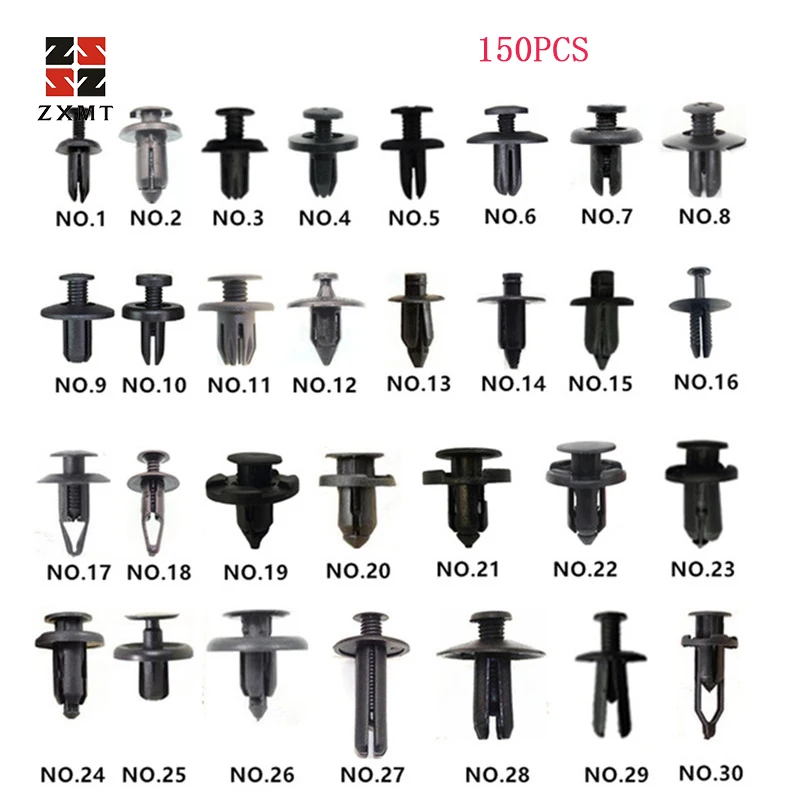

Заклёпки пластиковые

Такой крепеж изготовлен из полиамида, но имеет при этом надежное соединение.

Заклёпки из пластика практически не имеют отличий от стандартных вытяжных заклёпок, и даже имеют свои достоинства. А именно: высокий уровень влагопроницаемости, неподверженность коррозии, не проводят ток. Применяются для крепежа изделий из пластика, картона, стекловолокна.

Заклёпки кассетные

Это независимый тип заклёпок. Процесс крепежа такой же, как и у вытяжной заклёпки, с тем отличием, что данного вида крепежа есть один стержень, на целую кассету, который не ломается, а тянется через заклёпочное тело, закрепляя ее в дырки. Мастеру нужно лишь загрузить в заклепочник кассету, а не по отдельности и работать. Это позволяет оставить одну руку свободной и существенно сокращает время работы.

Важно! Технологические характеристики и название заклепок часто может разниться у разных производителей. Также, на рынке крепежа время от времени возникают все новые виды.

Характеристики заклёпок

В зависимости от размера

При выборе , немаловажным является размер самого стержня, который колеблется в пределах 1 – 36 мм, а его дина составляет 2 – 180 мм. Ошибочно считать, что чем толще стержень, чем он прочнее, здесь это роли не играет.

Заклёпки стальные с толщиной 10 мм могут оказаться более надежными, чем изделия из меди с диаметром больше 20 мм. Также, роль играет и оказываемая нагрузка.

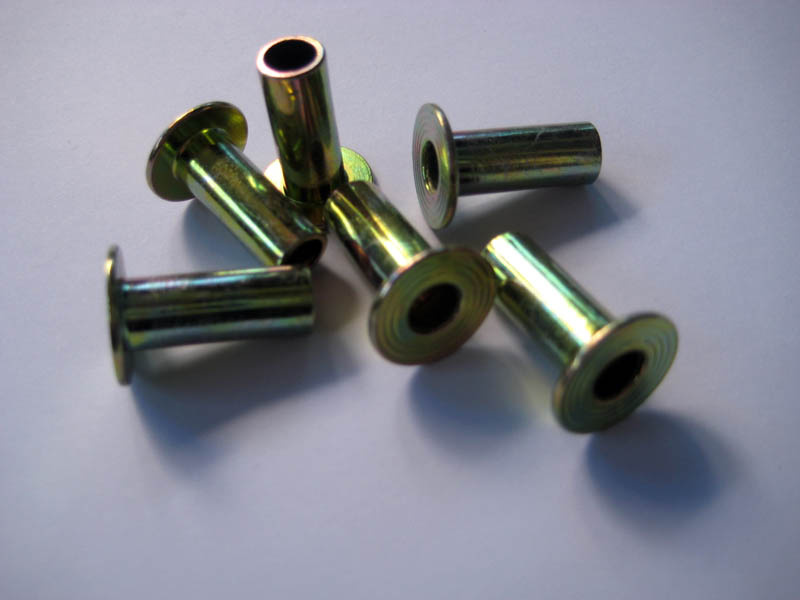

Поэтому в некоторых случаях лучше приобретать трубчатые заклёпки с тонкими стенками. Виды заклепок с малой головкой полукруглой отличаются малой толщиной в пределах 1 – 10 мм, и длиной 4 – 80 мм.

Толщина заклёпки с плоской головкой составляет 2 – 36 мм, а длина 4 – 180 мм.

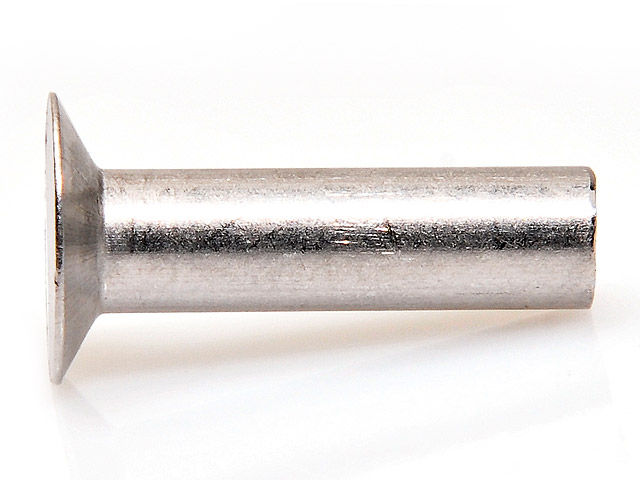

Элементы с максимальной длиной – это полупотайные заклёпки, которые применяют для работы в виды заклепок, которые можно использовать в конструкциях с углублением 200 мм.

Виды метизов по конструкционным особенностям

Таких вариаций существует множество, но самыми востребованными считаются распорные заклёпки. Они применяются для работы с мягкими и рыхлыми материалами.

Шляпка такого метиза при заклепывании складывается, таким образом, который дает возможность распределить нагрузку на большую площадь конструкции.

Лепестковые метизы используют для работы с древесиной. Именно этот тип крепежа позволяет надежно фиксировать волокнистую структуру дерева.

Многозажимные метизы скрепляют материалы с разной толщиной и формируют узел универсального типа.

Кассетные заклёпки относятся к высокотехнологичным видам метизов, в которых элементы фиксируемого упора представляются несколькими десятками уровней.

В таком случае лишь один стержень является основой несущей.

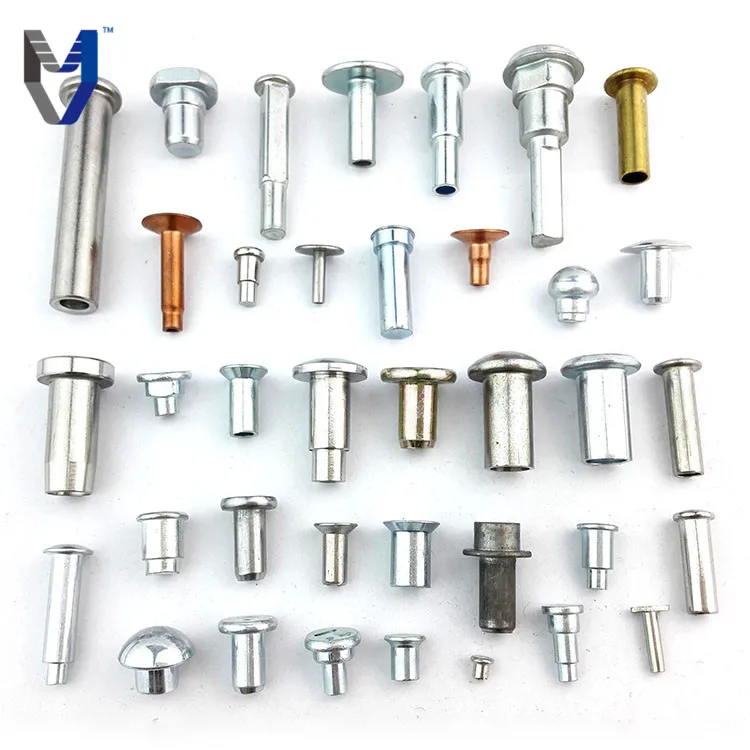

Виды заклёпок в зависимости от материала

Большая часть заклёпок производится из металла: сталь, алюминий, медь и латунь. Все они имеют высокий уровень защиты от деформации и коррозии.

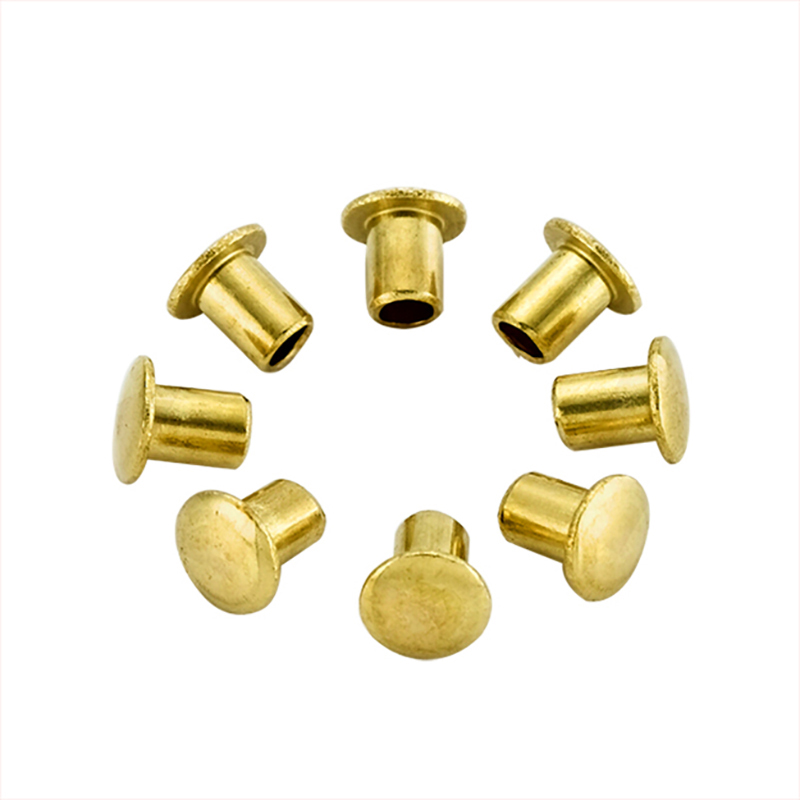

Заклёпки алюминиевые и медные
более пластичны, а также имеют малый вес.

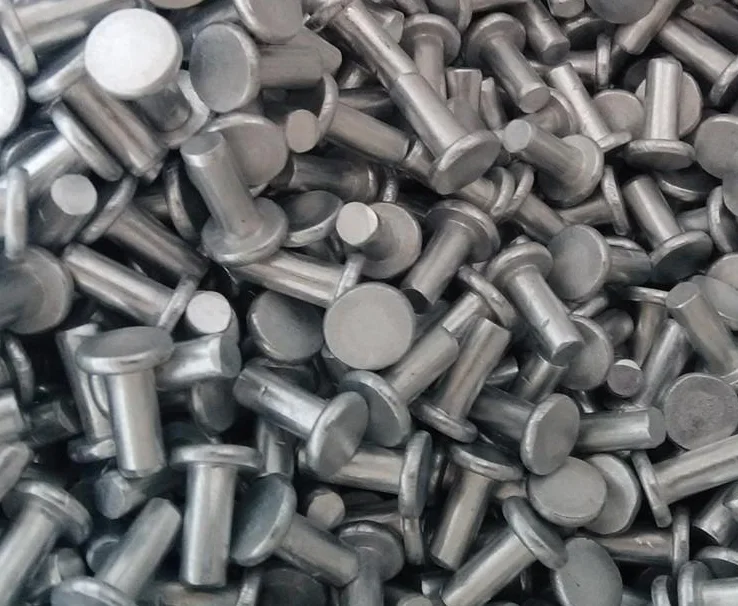

Заклёпки стальные
используются для работы с конструкциями, для которых необходимо обеспечить высокую степень крепления.

Пластиковые заклёпки
изготавливают из полиамида, который обладает высокой прочностью и хорошими эксплуатационными характеристиками. Обеспечивают надежную защиту от пагубного влияния влаги, чего нельзя сказать о гальванических нержавеющих заклёпках. В наше время часто применяют технологию горячего спаивания метизов из пластика и материалов композитных. Это позволяет создать прочную спайку.

Также существуют модели комбинированного типа заклепка алюминий сталь, сталь и пр.

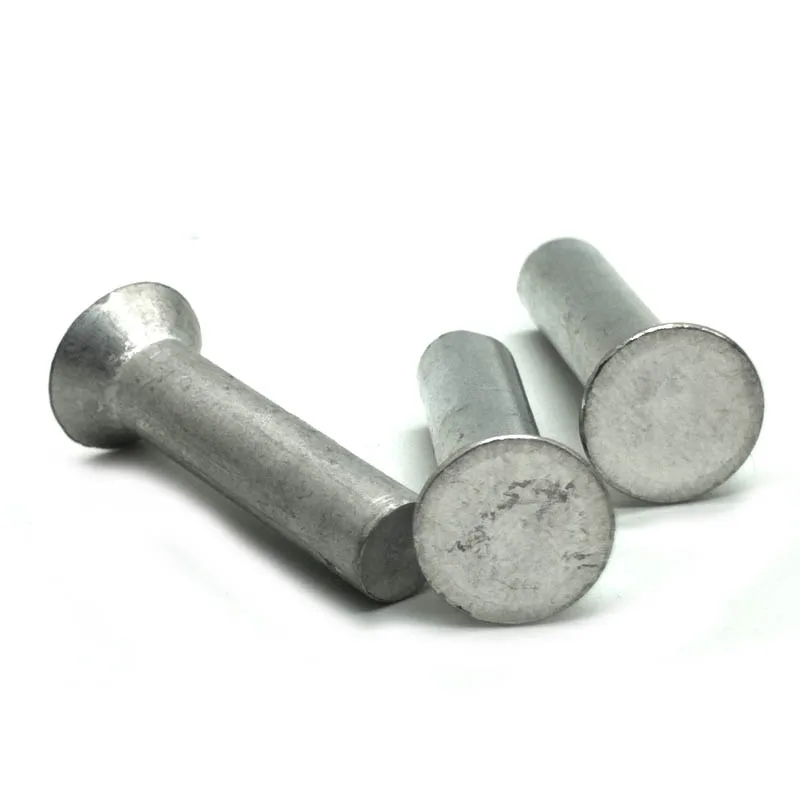

Заклепка алюминиевая под молоток широко применяется в машиностроении, самолетостроении, изготовлении бытовой техники и персональных компьютеров.

Имеет второе название ударная, из-за способа крепления. Заклепка под молоток из алюминия изготовляется в разных классах надежности крепления, имеет различные виды головок, длину и диаметр.

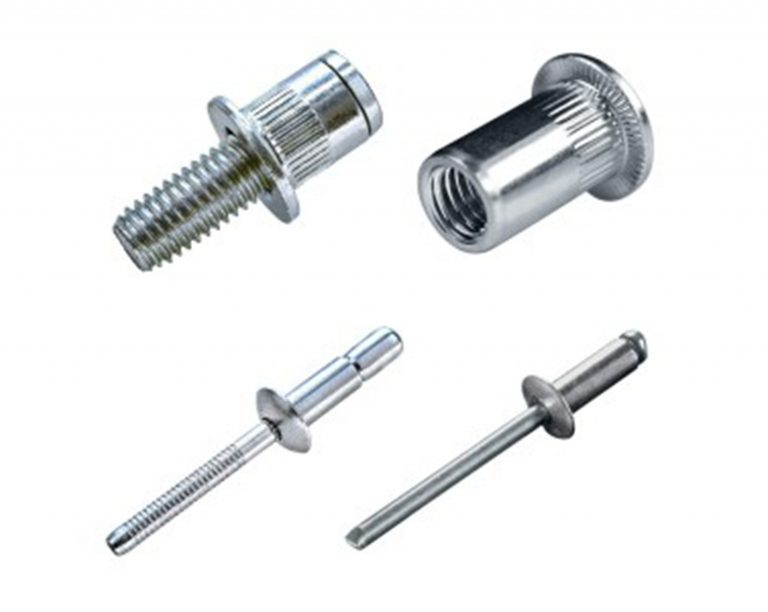

Заклёпки резьбовые и вытяжные

Резьба на заклепках объединяет их с другими типами метизов. Но резьбовые характеризируются способом фиксирования с двух сторон. Тело заклёпки погружается в дырку ранее подготовленную, затем мастер вводит втулку и закручивает.

Это обеспечивает высокую степень надёжности крепления, хотя подходят не для всех материалов. В связи с этим, большей популярностью пользуется заклёпка вытяжная сталь.

Примечание. Принцип вытяжного соединения предусматривает деформирование конструкции в конце процесса заклёпывания для произведения упора.

Техника заклёпывания метизов

Процесс установки заклёпок проходит в несколько этапов. Для начала при помощи сверла делают отверстие, в которое будут производить вставку элемента. Почты все типы заклёпок устанавливают в нишу с диаметром большим на 10 – 15 %, чем толщина стержня.

Примечание. Плотность погружения не важна.

Метиз заклепывают в отверстие таким образом, чтобы головка оказалась с оборотной стороны конструкции. Резьбовые заклёпки устанавливаются при помощи ручного заклепочника. Заклёпки сталь взрывного вида или распорные устанавливают специальным заклепочником (электрическими или пистонными).

Сфера использования заклёпок

В основном заклепка применяется в машиностроении, авиастроении, кораблестроении, креплении вентилируемых , производстве детских игровых площадок, креплении декоративных конструкций и элементов.

Преимущественно данный крепеж используют в строительной сфере и ремонтных работах. Тяжеловесные конструкции данным видом метизов не скрепляют.

Примечание. Очень важно, чтобы заклепка обладала гибкостью и прочностью одновременно. Учитывая этот факт, для ее производства применяют сталь малоуглеродистую сталь, сплавы алюминия и медь.

В наши дни для фиксации двух и более склепываемых элементов принято использовать вытяжные заклепки, которые быстро заменили традиционные клепки для металла за счёт простоты монтажа и отличных эксплуатационных свойств. Сегодня эти приспособления широко применяются в строительстве, судостроении и судоремонте, машиностроении, при обустройстве средств безопасности, в текстильной промышленности и многих других сферах человеческой деятельности. Решение позволяет добиться максимально прочного соединения
, однако если задача заключается в креплении сверхпрочных деталей, то здесь принято использовать резьбовые изделия.

Из каких материалов изготавливают заклепки

Для изготовления вытяжных заклепок применяются самые различные материалы. Эта особенность существенно расширяет области их применения, позволяя использовать изделие практически на всех видах работ. К тому же, саму заклепку можно окрашивать в любые цвета, что необходимо для легкой промышленности (текстильной), где особый акцент ставится на цвет фиксирующего элемента
.

При выборе материалов для производства заклепок учитывается материал скрепляемой детали, а также особенности окружающей среды, где будет эксплуатироваться скрепленная конструкция. В большинстве случаев для таких целей используются следующие материалы:

1. Алюминий
   . Поддерживается применение чистого металла и его разновидностей: анодированного или лакированного.
2. Оцинкованная сталь
   . Характеризуется повышенной прочностью и многими другими достоинствами.
3. Нержавеющие стали
   . А2 обладает максимальной устойчивостью к ржавлению, а А4 покрыта надёжным антикоррозийным слоем и способна переносить кислотную среду. Чаще всего её используют в химической промышленности. Также популярностью пользуются импортные аналоги, такие как DIN 7337. Нержавейку считают самым популярным и распространённым материалом с отличными эксплуатационными свойствами и повышенной прочностью.

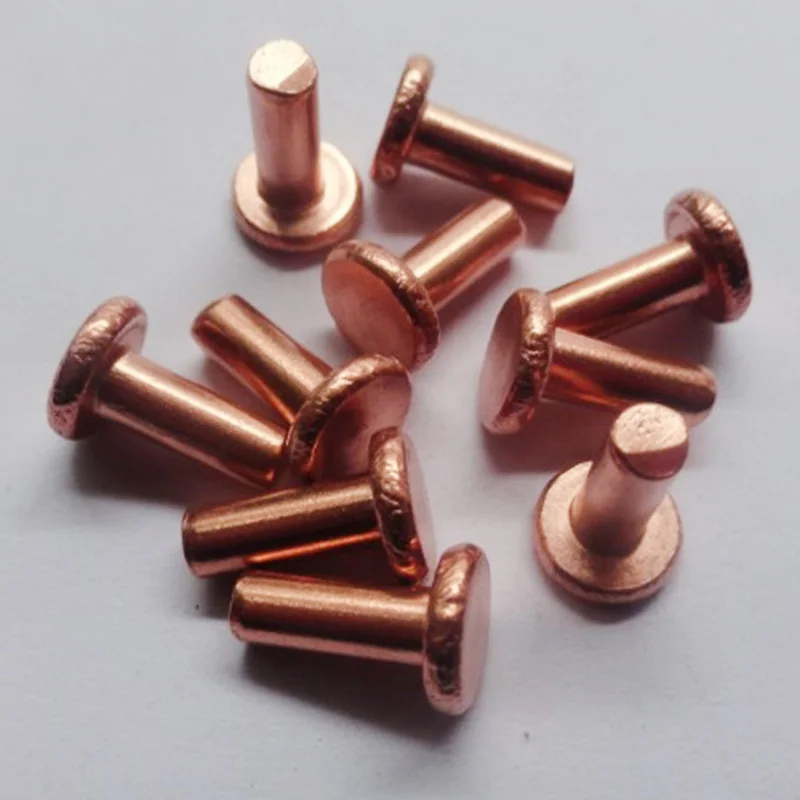

4. Медь
   .
5. Медно-никелевый сплав (монель)
   . Он состоит из 70 процентов никеля, и 30 процентов меди.
6. Поламид
   . Не может похвастаться слишком высокой прочностью, поэтому чаще всего используется при выпуске элементов одежды и текстильной продукции.

Независимо от материалов, которые применяются для производства заклепок, они проходят специальную сертификацию, а также подтверждаются стандартом ГОСТ.

Если перед вами встал вопрос выбора материала для изготовления крепежных элементов, необходимо ответственно отнестись к подбору материалов метизов со скрепляемыми деталями, что связано с высоким риском разрушения крепления. В большинстве случаев это происходит из-за появления гальванической пары метиз — деталь
. Если влажность окружающей среды достаточно большая, что может объясняться намоканием, гальваническая пара становится проводником электрического тока, что и способствует разрушению крепления.

Для примера, контакт алюминия со сталью приводит к очень быстрому окислению, а также разрушению алюминия. По этой причине, для крепления стальных деталей принято использовать заклепки из нержавейки отечественного или зарубежного производства. Стальные заклепки пользуются большой популярностью за счёт своих прочностных свойств. А вот сталь оцинкованные решения не слишком популярные. Связано это с тем, что цинковое покрытие не может похвастаться большим сроком службы, поэтому оно очень быстро истирается. Проблема по-особому прогрессирует при использовании подвижных элементов.

Универсальным метизом считается крепежный элемент из медного сплава. Единственным «врагом» меди является алюминий, в то время, как остальные металлические заготовки практически не конфликтуют с металлом.

Из недостатков таких решений:

1. Высокая стоимость.
2. Появление некрасивого цвета после запуска процесса окисления (через определенный промежуток времени появляется зеленый налёт, который представляет собой остатки окислившейся меди). Правда подобные образования никак не влияют на прочность изделия.

Самое универсальное крепежное соединение — поламид. Подобная заклепка надёжно защищает практически всё, что можно себе представить, правда особая прочность для неё не свойственна.

Если вам необходимо заказать заклепки, обязательно обратите внимание на материал, из которого выполнена конкретная модель
.

В чём заключаются конструктивные особенности заклепок вытяжных

Алюминиевые (все размеры доступны практически на любом сайте соответствующего магазина) заклепки всегда пользовались особым спросом. Правда за счёт небольшой прочности их не рекомендуется использовать для крепления тяжелых конструкций и тех изделий, которые постоянно находятся под большими нагрузками
или агрессивными воздействиями окружающей среды.

Не секрет, что базовыми элементами вытяжных метизов является тело и стержень. В качестве тела применяется корпус, втулка или цилиндр. Именно эта часть выполняет роль главного крепежного элемента, который осуществляет несущую функцию. Тело включает в себя головку-«бортик», а также пустотелый цилиндр. Герметичные метизы обладают наглухо запаянным концом.

Исходя из типа головки, выделяют метизы с:

1. Высоким бортиком.
2. Широким бортиком.
3. Потайным бортиком.

Широкий и высокий варианты обеспечивают максимально прочное клепанное крепление. Подобные фиксирующие элементы заметны со стороны и способны формировать характерные «выпуклости» на поверхности заготовки. Что касается потайного бортика, то он может обеспечивать практически гладкую поверхность в месте крепления, правда надёжность существенно ухудшена
. Толщина потайного бортика составляет около 1 миллиметра, а основная массивная часть головки зафиксирована в крепежном отверстии.

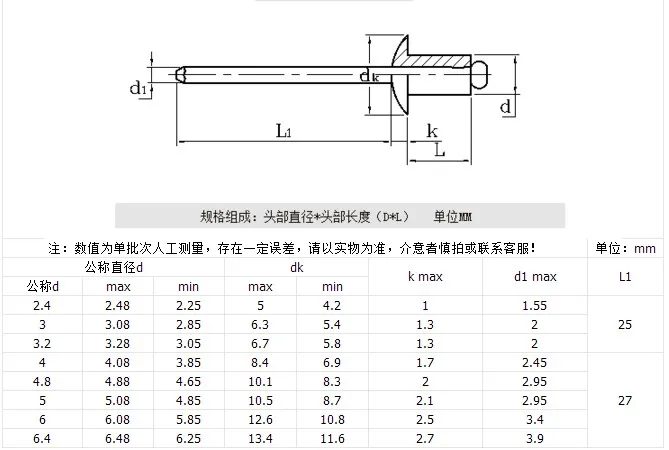

Толщина и длина цилиндра заклепки бывает разной. Именно наружный диаметр цилиндра определяет диаметр метизов в названии заказа. Размеры цилиндра отыгрывают очень большую роль среди всех других размеров. Именно на них следует обращать особое внимание при покупке данных крепежных элементов.

Основное предназначение крепления заключаются в обеспечении подвижного или неподвижного соединения нескольких деталей или элементов.

В большинстве случаев размеры цилиндра обозначаются двумя числами с разделительным знаком «Х», где первый показатель определяет наружный диаметр, а второй — длину.

Стержень — важный конструктивный узел

Следующий, очень важный конструктивный элемент вытяжной заклепки — это стержень. Он выполняет роль расклепки и может быть изготовлен из прочной стали, которая гораздо прочнее тела. Конец стержня обладает специальной головкой, выполняющей роль расклепки вставляемого конца. При выполнении монтажных работ стержень вытягивают с помощью специального пневмозаклепочника, а если креплений слишком много, можно обойтись и обычными пассатижами. Правда последний случай подразумевает применение определенной физической силы.

Основное преимущество конструкции вытяжных заклепок представлено возможностью одностороннего монтажа, когда достаточно доступа к креплению только с одной стороны.

Более прочное решение (резьбовое) имеет характерную резьбу внутри цилиндра. В классической вытяжной заклепке такая резьба отсутствует
.

Цилиндр с резьбой также располагает вкрученным стержнем, который не вытаскивается с силой, а аккуратно выкручивается. Чтобы усилить соединение, внутрь помещается надёжный винт или болт. В результате удаётся создать своеобразную «закрытую» крепежную деталь, которую нередко называют глухой.

После определения подходящих размеров и материалов, а также выбора подходящей разновидности бортика, можно приступать к поиску конкретного типа самой заклепки.

Какие заклепки доступны на рынке

В зависимости от требуемых характеристик, которые должны присутствовать в крепежном элементе, выбирается тип крепежа. В настоящее время в продаже предлагается несколько видов метизов:

1. Комбинированные. Способны обеспечивать надёжные неразъемные соединения конструкций из твердых сплавов или материалов с повышенной прочностью. Кроме этого их применяют и для крепления тонколистовых материалов. Сегодня комбинированные заклепки являются очень востребованной разновидностью крепежных элементов, поэтому их часто используют для проведения всевозможных монтажных работ. Изделие обеспечивает максимально прочное крепление, которое беспроблемно справляется даже с самыми интенсивными нагрузками.
2. Герметичные заклепки. Подобное решение представляет собой узкоспециализированный вариант крепежа, который по-особому востребованный для судостроительной отрасли. Конструктивная особенность подобного крепежа представлена запаянным концом со стержнем. Чаще всего подобные метизы изготовляют из меди, правда, для обустройства гражданских судов и лодок можно обойтись и алюминиевыми заклепками. Что касается креплений на промпроизводствах, то там актуальными остаются модели из нержавеющей стали.
3. Многозажимные. Такие изделия отличаются от всех предыдущих, наличием нескольких расклепочных участков. Они могут использоваться для крепления трёх и больше элементов конструкции для подвижного соединения. Между каждыми двумя элементами находится расклепанный участок. Их монтируют с помощью специального прибора (в большинстве случаев с помощью пистолета для вытяжных заклепок).
4. Кроме этого в продаже есть и усиленные модели метизов. По сути, это та же вытяжная заклепка, правда её цилиндр изготовлен из более толстого материала. В его качестве принято использовать прочный алюминий.

Сегодня есть и множество других разновидностей крепежа, которые могут отличаться и длиной, и формой стержня, однако останавливаться на них нету смысла, так как вышеперечисленные решения вполне универсальные, и вполне подходят для большинства целей.

Особенности установки заклепок

После приобретения заклепки у многих людей возникает вопрос: «Как правильно провести монтаж этого крепежного элемента?» К счастью, конструкция изделия остаётся очень простой и понятной, поэтому на этапе установки любые трудности и непонятные моменты практически отсутствуют.

Важно лишь обзавестись специальным заклепочным инструментом, который существенно снизит затраты по времени и упростит предстоящую задачу. В наши дни подобные инструменты доступны в любом гипермаркете строительных материалов, поэтому их покупка не станет чем-то очень сложным. К тому же в продаже предлагаются и механические заклепочники, и пневмозаклепочники. Также можно воспользоваться электрической моделью. Если возможность купить инструмент отсутствует, можно остановиться на обычных пассатижах.

Сам процесс монтажа осуществляется следующим путем. С помощью дрели требуется просверлить отверстие в точке крепления с диаметром на 0,1 миллиметров меньше диаметра крепежного соединения. Глубина отверстия сопоставима с длиной цилиндра, минус длина расклепочного участка. В отверстие стержнем к себе фиксируют крепежный элемент, а затем с помощью заклепочного инструмента происходит вытягивание стержня. В конечном итоге происходит надёжная фиксация всех элементов.

Подводя итоги

Заклепки вытяжного типа — это действительно очень полезный, надёжный и качественный соединительный элемент, с помощью которого можно проводить множество монтажных работ, добиваясь максимально прочного и хорошего соединения всевозможных конструкций. Современные заклепки соответствуют всем требованиям и стандартам, поэтому они предотвращают деформацию изделия даже при самых интенсивных воздействиях. При выборе подобного решения важно правильно расставлять приоритеты и отдавать предпочтение лишь проверенной продукции. Это позволит совершить разумную покупку и не допустить ошибки.

Проводя работы по соединению деталей, необходимо определить, заклепочник ручной какой лучше всего подойдет для работ. Прежде чем выбрать подходящий инструмент, рассмотрим, что такое заклепка и где обычно применяют такое соединение.

Заклепочник необходим для соединения деталей.

Особенности процесса заклепки

Заклепка является очень прочным соединением. И сейчас можно найти прекрасно сохранившиеся конструкции, скрепленные заклепками. Такие изделия служат людям уже на протяжении более ста лет и разрушаться не собираются. Этот способ соединения деталей можно встретить в старых производственных цехах, мостах, башнях. Самые знаменитые представители заклепочного мастерства – это Эйфелева башня в Париже и телевизионная вышка на Шулявке в Москве.

С помощью заклепочного болта происходит соединение деталей друг к другу.

Рассмотрим, что представляет собой сам процесс клепания. Самый распространенный пример: соединение двух листовых деталей плашмя друг к другу. Для этого в двух смежных деталях сверлятся отверстия, которые совпадают при накладывании деталей. В некоторых случаях, если есть возможность зафиксировать листы в положении, в котором их нужно скрепить, сверлят одновременно оба листа. Такой способ более предпочтителен, так как более точен.

Далее просверленное отверстие заполняют соединительным металлом. В зависимости от диаметра отверстия, соединением может служить проволока, прут или специально приготовленный болт без резьбы. Если соединительным элементом служит проволока или прут, то их развальцовывают с обеих сторон до прочного закрепления листов. Обычно клепают одну сторону, а затем другую.

В случае, если используются специальные заклепочные болты, соединение происходит следующим образом: в сделанное отверстие вставляется заклепка с головкой. Затем, если позволяют размеры и расположение деталей, головку устанавливают на неподвижный упор или наковальню, а с другой стороны делают развальцовку.

Самое надежное соединение деталей

Заклепочники имеют рычажный механизм для работы.

Если же конструкция не позволяет передвигать место соединения, со стороны головки закрепляют специальную наставку. Размер и вес наставки подбирается в зависимости от толщины соединения и материала заклепочного болта. И далее делают расклепку свободной стороны. Трудоемкость процесса не позволяла использовать такое соединение повсеместно.

В идеале соединительный металл должен заполнить пространство сделанного отверстия и с обеих сторон образовать шляпки, которые и удерживают между собой детали. Таким же способом можно не только соединять между собой детали, но и заделывать отверстия в одном листе. Этим методом пользовались ремесленники при ремонте прохудившихся емкостей.

Такого рода соединение весьма виброустойчивое и, если выполнено правильно, очень крепкое. От других соединений заклепка выгодно отличается тем, что не лопается мгновенно, а постепенно растягивается.

Это качество дает возможность вовремя заметить неполадку и заменить крепеж.

Сварочное соединение, к примеру, трескается одновременно по всей длине соединения, что приводит к негативным последствиям. А в сравнении с винтовым соединением заклепка отличается гораздо меньшей ценой.

Новый уровень заклепочников

Двухрычажный заклепочник более прост в использовании.

Большим недостатком процесса установки заклепки в былые времена являлось то, что при работе был необходим доступ к заклепке с обеих сторон. Но прогресс не стоит на месте. Изобретение совершенно нового принципа соединения деталей вывело заклепку на весьма популярный уровень использования.

Заклепка нового поколения состоит из трубки со шляпкой на одном конце. В эту трубку помещается проволока с шариком на другом конце. Трубка вставляется в отверстие до упора шляпки. С этой же стороны специальным приспособлением захватывается проволока и вытягивается наружу. Шарик, прижимаясь к детали, развальцовывает трубку, образуя надежное крепление.

Самое приятное преимущество нового вида заклепок в том, что к месту крепления не нужен доступ с двух сторон. Ими можно крепить детали в таких ситуациях, где невозможно подобраться с противоположной стороны. Также очень тонкие листы, которые сложно прочно соединить винтовыми соединениями, легко соединяются заклепками.

Для установки нового вида заклепок был изобретен соответствующий инструмент, называемый заклепочником. Он представляет собой рычажный механизм. С виду такой ручной заклепочник похож на плоскогубцы, при работе с ним нужно прилагать усилие.

В зависимости от толщины соединяемых деталей выбирается вытяжная заклепка. К заклепке подбирается головка ручного заклепочника. В комплект обычно входит четыре головки на самые часто используемые диаметры проволок заклепок. При необходимости можно докупить большее количество сменных головок.

Головка одевается на стержень заклепки, упирается в шляпку, плотно прилегающей к детали, после чего сжимаются рукояти заклепочника. При этом цанговое устройство захватывает стержень и вытягивает его из трубки заклепки. Когда сжатие трубки обратным шариком достигает предела, стержень ломается. Заклепка готова. При работе, откусанные стержни желательно не разбрасывать, а складировать в специальную коробочку.

Какие еще бывают заклепочники?

Как известно, прогресс не стоит на месте, поэтому мастера постарались еще улучшить механизм заклепочника. В продаже имеется разновидность с регулируемой головкой. Эта разновидность конструкции в разы увеличивает скорость и облегчает работу. С таким заклепочником удобно работать в труднодоступных местах. На сегодня инструмент этой системы является самым лучшим для использования дома или в ремонтных работах небольшой сложности.Именно его можно с уверенностью посоветовать мастерам.

Полезно также знать и о других разновидностях ручных заклепочников, так как бывают ситуации, когда не обойтись без особого инструмента. Например, резьбовой заклепочник. Отличие от вытяжного состоит только в том, что шарик втягивается в трубку заклепки при помощи вращения по резьбе. На первый взгляд такой способ -только лишние расходы. Но бывают случаи, когда необходимо ввинтить болт в очень тонкую или изготовленную из хрупкого материала пластину. В этом случае резьбовой заклепочник незаменим. Конечно, держать его дома нет надобности, но знать о такого рода соединении нужно.

Распространенные варианты ручных заклепочников используются одной рукой. Но для работы с заклепками большего диаметра нужно усилие побольше. Для этой цели существуют профессиональные заклепочники для двух рук. Они гораздо сильнее и рассчитаны для работы с заклепками большого диаметра. Габариты их тоже больше, поэтому дома иметь их не имеет смысла.

Такие разновидности заклепочников, как пневматические и гидропневматические, используются исключительно в производственных цехах – нам они не интересны. Исходя из всего перечисленного, можно с уверенностью выбрать заклепочник для личного использования.

Теперь остается лишь отметить несколько рабочих моментов:

1. В соответствии с толщиной скрепляемых деталей и с диаметром отверстия нужно подбирать и размер заклепок. Для листов с общей толщиной от 0,5 мм до 5 мм используют заклепки длиной 4 – 8 мм и диаметром 2,4 мм. Отверстие нужно сверлить 2,5 мм. Для листов с общей толщиной 0,8 – 9,5 мм длина заклепки составляет 6 -12 мм, диаметр – 3,2 мм, отверстие – 3,3 мм. Для листов 1,5 мм – 12,5 мм длина заклепки будет 6 – 16 мм, диаметр – 4,0 мм, отверстие – 4,1 мм. Если применить несоответствующую заклепку, прочного соединения может не получиться.
2. Показателем правильности подобранных заклепок будет установка заклепки в одно нажатие рукояток. В противном случае, нужно поменять размер заклепки.
3. Прежде чем нажать на рычаги заклепочника, убедитесь, что головка прижалась плотно к шляпке.
4. Желательно подбирать заклепки из того же материала, что и соединяемые листы. Промышленность выпускает несколько вариантов: алюминий, медь, латунь и сталь.

Теперь можно выбрать инструмент по душе. Нужно помнить, что приобретать такого рода товар лучше от авторитетного производителя. Инструмент, который вы покупаете, должен удобно лежать в руке. Соблюдая правила, вы выберете надежный и долговечный ручной заклепочник. А при правильной эксплуатации работа с ним будет в радость.

Тема поста – все размеры вытяжных стальных и алюминиевых заклепок, их некоторые характеристики и области применения.

Хорошо известно, что заклепка — это широко распространенное крепежное изделие, имеющее форму цилиндра с головкой с одной стороны. Применяется всегда для создания прочного неразъемного соединения деталей после воздействия силы на другой конец цилиндрического стержня и получения второй головки путем пластической деформации.

А чем отличается от нее вытяжная заклепка (ВЗ)? Тем, что она состоит из 2-х частей — стержня и гильзы.

В момент соединения деталей заклепочник извлекает стержень и удаляет его из собственно тела заклепки. Материал изделий может быть самым разнообразным — сталь, алюминий, нержавейка, медь, комбинации этих металлов.

Использование в конструкции ВЗ стандартного буртика делает применение этого метиза универсальным.

Какие же размеры этого вида метизов существуют в продаже сегодня? Допустим, в случае с алюминиевой конструкцией (т.е. тело и стержень выполнены из алюминия)?

Все размеры вытяжных алюминиевых заклепок, имеющих стандартный буртик DIN 7337

Смотрим таблицу, она полностью раскрывается при клике мышкой.

Кстати, как выбрать на прилавке именно этот тип ВЗ? Алюминиевый? Нужно смотреть на маркировку.

В общем случае (стерженек и гильза из Al) код обозначения будет такой — Al/Al.

А какие же размеры могут иметь стальные вытяжные заклепки? Т.е. в том случае, если и тело, и стержень изготовлены из стали?

Все размеры вытяжных стальных заклепок, имеющих стандартный буртик ST/ST

На этом чертеже дана расшифровка параметров.

Еще несколько слов по маркировке стальных метизов.

• Код A2/A2 или A4/A4 означает, что изделие сделано из нержавейки.
• Код St/St — из оцинковки.

Но зачем вообще нужно знать все или отдельные размеры стальных или алюминиевых вытяжных заклепок?

Дело, как правило, в том, что при интенсивной эксплуатации полученного соединения могут возникать значительные на него. И заклепки могут сработать на срез или разрыв. Вот именно поэтому и подбираются их размеры под каждый индивидуальный случай.

Здесь понадобятся специальные справочники с указанием размеров ВЗ, диаметра буртика, диаметра отверстия и толщин соединяемых материалов. Нужно только найти стальной или алюминиевый вытяжной вариант.

Egor11

Какие виды заклепочников бывают, и что надо учесть при их выборе

Для соединения листовых материалов применяется специализированный прибор под названием заклепочник. Соединить две плоские детали можно и без специального инструмента, воспользовавшись молотком, но его применение позволяет ускорить выполнение поставленной задачи. Чтобы выбрать хороший заклепочник для выполнения соответствующих действий, следует первоначально разобраться с устройством инструмента, его видами и особенностями функционирования.

Что называется заклепочником

Заклепочником именуется такой вид специализированного ручного инструмента, посредством которого осуществление соединения заготовок, имеющих плоскую форму с максимальной толщиной в 10 мм. Посредством прибора происходит скрепление листовых материалов без создания выступов, что свойственно для резьбовых и сварочных соединений.

Способ заклепочного соединения еще называется сквозным монтажом. Такой метод соединения многие считают устаревшим, однако стоит отметить, что это самый эффективный и надежный способ соединения, при котором отсутствуют выступающие грани крепежных элементов. Распознать этот инструмент достаточно просто по его внешнему характерному отличию — он имеет вид клещей, а его основными составными деталями являются:

1. Рукоятка — это та часть, за которую мастер удерживает прибор, а также приводит его в действие
2. Прижимной механизм вытяжного или резьбового типа
3. Головка — рабочая часть, на которую крепится заклепка с целью последующего ее использования для соединения деталей

Ниже на фото представлено устройство заклепочника с обозначением конструктивных элементов.

Заклепочники бывают не только ручными. Ручные инструменты наиболее популярны, однако специалисты, которым часто по долгу службы приходится работать с листовыми материалами, пользуются инструментами, в которых усилие сжатия осуществляется не в ручную, а за счет силы сжатого воздуха или электрической энергии. Электрические заклепочники подразделяются на сетевые и аккумуляторные. Сетевые пользуются низким спросом за счет своего недостатка в виде необходимости подключения инструмента к розетке.

Пневматические и электрические устройства по сравнению с ручными стоят намного дороже, поэтому домашними мастерами они практически не используются. Главное преимущество пневматических и электрических приборов в том, что мастеру не нужно прикладывать физическое усилие, чтобы воспользоваться инструментом. Вся работа возлагается непосредственно на приводной механизм — сжатый воздух или электроэнергию.

Назначение инструмента

Заклепочник еще называют клепальными клещами, предназначенные для соединения деталей между собой, толщина которых не превышает 13 мм. Применяется рассматриваемый инструмент не только на производстве, но и в быту. Самый распространенный способ применения инструмента — когда изготавливается изделие из оцинкованного листа.

Соединение заклепкой является не только эффективным и надежным, но еще и недорогим. Именно поэтому намного дешевле обойдется соединение деталей при помощи заклепок, чем при использовании резьбовых соединителей — болтов и гаек.

Виды приборов по типу привода и принципу работы

Для начала необходимо отметить, что ручной заклепочник имеет простой принцип работы, основывающийся на создании усилия вытягивания шпильки. За счет рукоятки создается усилие, передающееся на головку. В головку устанавливается заклепка, и за счет сжимного механизма, происходит ее деформация. На заклепке имеются выступы, посредством которых осуществляется надежное соединение листового материала с двух сторон.

Выше кратко описана инструкция по принципу работы классического заклепочника. Его еще называют ручным или механическим. Он имеет простую конструкцию, что положительно отражается на его ценовой политике. Используются повсеместно среди специалистов, мастеров, строителей и в быту. Единственный их недостаток в том, что для соединения листового материала требуется прикладывание физического усилия. Если предстоит соединить материал большим количеством заклепок, то это вызовет некий дискомфорт.

Как уже упоминалось, кроме ручных приборов, различают пневматические и электрические модели.

• Пневматические — в основе принципа работы таковых устройств лежит использование энергии сжатого воздуха. Сжатый воздух поступает от компрессора, поэтому немаловажно применение инструмента совместно с дополнительным оборудованием. Пневматические устройства стоят дороже, чем ручные, но при это они отличаются такими преимуществами, как высокая мощность, производительность и отсутствие необходимости прикладывания физических усилий
• Электрические — такие устройства не требуют приложения физических усилий, как и пневматические. Принцип работы таковых инструментов основывается на превращении электрической энергии в усилие сжатие. Работа электрических приборов осуществляется от сети 220В. Альтернативный вариант электрического заклепочника — аккумуляторный. Он лишен такого недостатка, как привязанность к электрической розетке. В силу применения дополнительного устройства — аккумуляторной батареи, такой инструмент имеет высокую стоимость и большой вес
• Пневмогидравлический — это промышленный вид прибора, который предназначен для работы с большими резьбовыми заклепками. Главное достоинство таковых устройств — обеспечение надежного скрепления деталей, что достигается за счет наличия высокого прижимного усилия. Встречаются такие устройства преимущественно в отрасли машиностроения

Разобравшись в вопросе о том, какие виды заклепочников по типу приводы бывают, можно предварительно определиться, что лучше купить — ручной или электрический заклепочник. В интернет магазине «Цилиндр» представлены разные варианты инструментов, отличающиеся по стоимости, производителям и типам приводов. Кроме типа привода, заклепочники делятся на виды по используемым для работы заклепкам.

Виды заклепочников — резьбовые и вытяжной

Клепка или заклепка — это расходный материал, посредством которого осуществляется соединение листовых материалов. Клепки бывают разных видов, и в зависимости от их типа, выпускаются соответствующие заклепочники. По типу клепок различают следующие виды заклепочников:

1. Резьбовые — его еще называют гайкоклепом, который служит для работы с резьбовыми клепками. Достоинство такого вида инструмента в том, что с его помощью происходит надежное соединение материалов, которое можно еще больше усилить, воспользовавшись болтами. Резьбовые клепки позволяют сделать неразъемное соединение, а после их использования, полученное отверстие в соединенных материалах имеет внутреннюю резьбу. Работают такие устройства по следующему принципу — на стержень с резьбой навинчивается клепка, и вставляется в отверстие с последующим сжатием рукояток прибора. При этом происходит смятие клепки с обратной стороны от инструмента, и формируется шляпка. Применение прибора позволяет обеспечить высокое качество соединения, усиливаемое болтовыми элементами. Стоят такие инструменты достаточно дорого, а при работе с ними требуется прикладывать большие физические усилия. Эти недостатки ограничивают сферу применения инструмента, но при необходимости обеспечения высоконадежного соединения, применяются именно резьбовые заклепочники
2. Вытяжные — это наиболее распространенный вариант заклепочников, которые работают по аналогичному принципу с резьбовыми, только вместо резьбы, применяется металлическая шпилька. Шпилька является частью заклепки, и перед ее применением, ее следует установить в отверстие инструмента, и только после этого вставить в предварительно просверленное отверстие листового материала. При воздействии на рукоятки (при их сжатии), происходит смятие клепки с обратной стороны, и тем самым вытягивание шпильки наружу. Шпилька после соединения вытягивается наружу, оставляя надежное соединение материалов. Инструменты имеют простую конструкцию, большой функционал, а полученное соединение имеет потайной вид. Недостаток их в том, что максимальный диаметр отверстия для соединения составляет 7 мм

Если соединяемые детали имеют небольшую толщину, то не имеет смысла применять резьбовые приборы. Они предназначены для работы с толстыми листовыми материалами, в которых предварительно сверлятся отверстия диаметром свыше 7 мм. Для дома вполне достаточно вытяжных приборов, которые просты в применении, и не требуют прикладывания больших физических усилий.

Виды заклепочников по количеству рукояток

Еще рассматриваемые инструменты делятся на виды по количеству рукояток. Самыми распространенными вариантами являются одноручные приборы. Такими инструментами являются устройства, на которых одна рукоятка является неподвижной, а вторая подвижная. Неподвижная ручка является частью корпуса, а вторая предназначена для сжатия заклепки. Одноручные инструменты зачастую выпускаются вытяжного типа. При помощи таковых устройств осуществляется установка клепок, диаметр которых не превышает 6,4 мм.

Двуручные заклепочники — это такие приборы, на которых обе рукоятки являются подвижными. К таковым приборам относятся заклепочники резьбового типа. В таким устройствах требуется прикладывание большого усилия, поэтому обе рукоятки являются подвижными. Двуручные инструменты позволяют осуществить соединение листовых материалов, диаметр которых не превышает 14 мм.

Кроме одноручных и двуручных заклепочников различают также еще один вид инструментов, которые называются гармошками. Такие инструменты также имеют одну рукоятку, поэтому очень часто их также называют одноручными. Однако такие инструменты имеют значительное конструктивное отличие от классических приборов. Убедиться в этом можно, если посмотреть на фото инструмента гармошки. Другое их название жабки или лягушки.

Пользоваться такими инструментами также легко, как и классическими заклепочниками. После того, как вы определитесь с выбором того или иного виды прибора, необходимо выбрать соответствующие клепки.

Виды клепок для заклепочников

Заклепка является расходным материалом, который остается после применения в соединяемом материале. Перед тем, как приступить к применению инструмента, следует разобраться с разновидностями клепок:

1. Простые или классические — распространенный вариант. Детали имеют форму грибков, а применяются они без применения специализированного инструмента. Изготавливаются они из алюминия или меди. Применяются они следующим образом — проделывается отверстие, в которое устанавливается заклепка. После этого осуществляется нанесение ударов молотком по ножке, осуществляя ее расплющивание

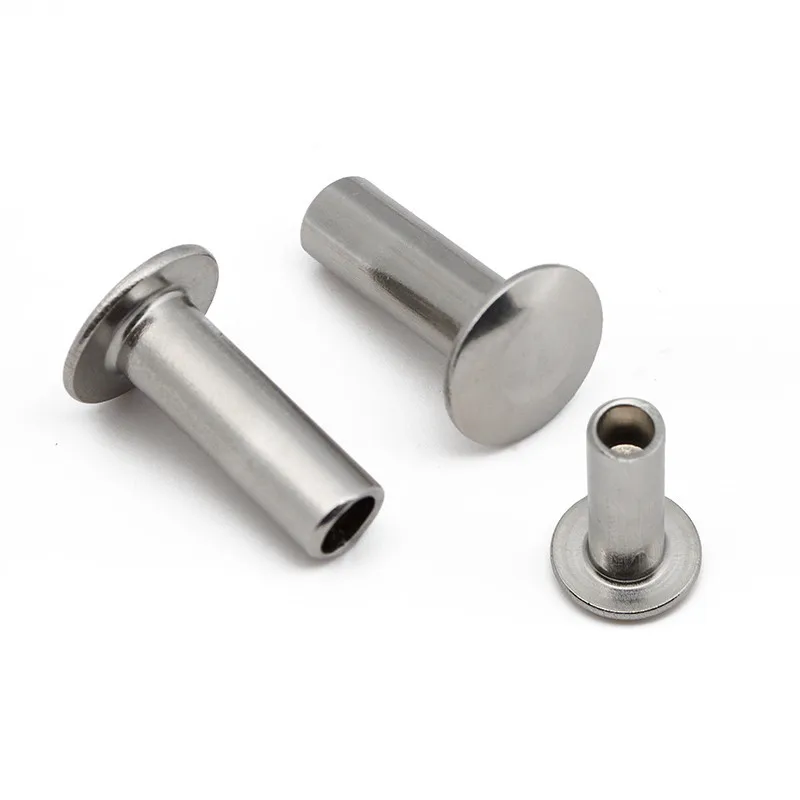

2. Полутрубные — имеют вид неполного полого стержня. При использовании они не требуют прикладывания больших усилий, но при этом они обладают низкой прочностью
3. Вытяжные — предназначены специально для работы с вытяжными заклепочниками
4. Пистонные — применяются для соединения деталей, которые не подвержены нагрузке. Зачастую такие клепки используются в качестве декоративных материалов
5. Резьбовые — их еще называют гаечными, а применяются они для работы со специализированным инструментом — резьбовым заклепочником. Именно такие виды клепок являются самыми надежными, так как они позволяют достичь максимально-прочного соединения

Клепки вместе со специальными инструментами применяются специалистами разных сфер — кровельщиками, жестянщиками, строителями и т.п. Если необходимо воспользоваться способом соединения посредством заклепок, тогда вовсе не обязательно покупать специальный инструмент. В таком случае можно воспользоваться классическими клепками, которые отличаются простотой применения.

Как правильно выбирается инструмент

Разобравшись в вопросе о том, какие виды заклепочников бывают, и чем они отличаются, можно прибегнуть к рассмотрению вопроса о том, как правильно выбрать инструмент. Для начала надо отметить, что не стоит выбирать самые дешевые модели инструментов, так как они не способны обеспечить высокую производительность, и к тому же быстро выходят из строя. Покупка самого дорого заклепочника оправдана только в том случае, если инструмент будет часто применяться. Иначе окажется так, что прибор будет лежать на полке в гараже большую часть времени, и длительное время не окупит себя.

Рассматриваемые инструменты следует выбирать на основании следующих критериев:

1. По материалу корпуса, из которых изготавливается прибор — если встречаются модели из пластика, то не следует их выбирать. Пластиковые заклепочники быстро выйдут из строя, поэтому не стоит экономить. Изделие должно изготавливаться из стали, причем только из высококачественной, что обеспечит продолжительный эксплуатационный ресурс
2. Вес устройства — металлические инструменты имеют соответствующий вес, но при этом учитывайте, что чем больше он весит, тем выше вероятность возникновения быстрой усталости. Самый большой вес имеют инструменты резьбового типа
3. Комплектация — фирменные модели в комплектации поставляются со сменными головками, что позволяет применять их для работы с различными вариантами заклепок
4. Производитель — это еще один немаловажный параметр, на который следует обратить внимание. Сегодня выпуском инструментов занимаются различные производители, как известные, так и малоизвестные. Перед тем, как выбрать инструмент того или иного производителя, следует почитать о нем отзывы на форумах или на нашем сайте

В завершении следует отметить, что заклепочник представляет собой незаменимый вид соединительного прибора, посредством которого осуществляется скрепление листовых материалов. Если собираетесь приобрести заклепочник, то стоит обратить внимание на модели таких производителей, как Housetools, Intertool, LT, Mastertool, Topex, Miol и другие. Большой выбор моделей заклепочников вышеперечисленных производителей представлен в широком ассортименте каталога интернет-магазина «Цилиндр».

5 советов по использованию и установке резьбовых заклепок

Особенности

Заклепки представляют собой крепежные элементы в виде втулки либо стержня с закладной головкой с одного конца и с замыкающейся в процессе заклепки головкой с другого. От вытяжных заклепок резьбовые отличаются наличием резьбы. То есть они представляют собой шестигранные либо цилиндрические втулки с опорным бортиком в верхней части и резьбой в нижней. Верхняя часть выполнена в виде тонкостенной трубки без резьбы и нередко имеет продольную наружную насечку. В процессе монтажа она деформируется. Вертикальная насечка на верхней части обеспечивает равномерную деформацию и предотвращает разрыв материала.

К достоинствам резьбовых заклепок относят:

• простоту применения;
• прочное скрепление элементов из хрупких и тонких материалов вроде листового металлопроката без деформации;
• возможность односторонней фиксации в случае превышения совокупной толщиной соединяемых деталей длины крепежного элемента без потери прочности;
• сохранение прочности соединения с течением времени;
• механическая и химическая неагрессивность;
• сохранение целостности поверхности и лакокрасочного покрытия;
• возможность соединения элементов из различных материалов;
• отсутствие механических напряжений в конструкции;
• возможность демонтажа и повторной установки.

Несмотря на то, что в настоящее время в большинстве случаев вместо заклепок используются сварные или склеиваемые соединения, рассматриваемые крепежные элементы имеют ряд преимуществ в сравнении с ними, определяющих их незаменимость в некоторых узлах. Во-первых, резьбовые заклепки выдерживают термическое воздействие. Во-вторых, они не вызывают структурных изменений элементов при монтаже, в отличие от сварки, что особо актуально при соединении деталей из различных материалов, поведение которых может быть непредсказуемо. В-третьих, резьбовые заклепки обеспечивают сохранение подвижности.

Однако данные крепежные элементы имеют ряд недостатков:

• монтаж осложнен необходимостью предварительного проделывания отверстий;
• большинство резьбовых заклепок не обеспечивает герметичность швов;
• монтаж связан с высоким уровнем шума.

Стандартные (вытяжные) слепые заклепки

Основным типом слепых заклепок, которые применяются в качестве конструкционных крепежных изделий, являются слепые заклепки с отрывным сердечником. У нас они получили название «вытяжные заклепки»

Стандарты и термины

В российской версии международного стандарта ISO, ГОСТ Р ИСО 14588-2005 официальным общим названием всех таких заклепок является: «заклепки „слепые“» (рисунок 4). В английской версии стандарта DIN 7337, уже замененного на европейские (международные) стандарты, этот вид заклепок назывался «break mandrel blind rivets», то есть «заклепки слепые, с отрывным сердечником». Американский отраслевой стандарт IFI 114, который был первым стандартом по таким заклепкам, называет их «break mandrel rivets», то есть «заклепки с отрывным сердечником». На практике и, часто, в технической литературе, эти заклепки называют «вытяжные заклепки».

Рисунок 4 — Термины по ГОСТ Р ИСО 14588-2005:

1 — корпус «слепой» заклепки, 2 — конец «слепой» заклепки, 3 — головка «слепой» заклепки, 4 — стержень «слепой» заклепки, 5 — сердцевина «слепой» заклепки, 6 — сердечник, 7 — головка сердечника, 8 — зона отрыва сердечника, 9 — хвостовик сердечника, 10 — конец сердечника.

Преимущества вытяжных заклепок

Тремя основными причинами применения вытяжных заклепок являются следующие:

• Низкая стоимость установки. Другие методы соединения материалов — сварка, винты, болты с гайками и сплошные заклепки — требуют большей затраты человеческого труда.
• Многообразие. Вытяжные заклепки имеют много типов, размеров и сочетаний материалов, чтобы удовлетворять специфическим конструкторским требованиям.
• Надежность. Правильно подобранная и установленная вытяжная заклепка способна выдерживать высокие механические нагрузки и жесткие климатические воздействия.

Ограничения вытяжных заклепок

Однако вытяжные — «слепые» — заклепки имеют свои ограничения:

• Прочность заклепок ограничена прочностными характеристиками применяемых в ней материалов и особенностями ее пустотелой формы.
• Может применяться только для соединения относительно тонких материалов.

Установка вытяжных заклепок

Слепые — вытяжные — заклепки устанавливаются в плотное отверстие, которое проходит через соединяемые материалы (шаги 1 и 2) — рисунок 5. Заклепочный инструмент, который называют заклепочником, захватывает хвост сердечника и тянет его на себя, удерживая при этом заклепку на месте (шаг 3). Когда сердечник вытягивается, он деформирует заклепку и формирует заднюю, слепую головку заклепки. В определенный момент сердечник обрывается и часть его вместе с головкой остается в заклепке (шаг 4). Образовавшаяся на задней части соединения головка заклепки прочно прижимает материалы друг к другу.

Усилие разрыва сердечника

Усилие, которое требуется, чтобы оторвать сердечник, задается количеством деформации, которая требуется для формирования задней головки заклепки, и диаметром паза (засечки) на сердечнике. Усилие разрыва сердечника задается таким образом, чтобы:

— во-первых, избежать возникновения слишком большого усилия зажатия, которое может повредить соединяемые материалы, и

— во-вторых, его величина была достаточной для выполнения плотного соединения материалов.

Обзор видов

В зависимости от того, насколько часто приходится устанавливать резьбовые заклепки, мастер может выбрать удобный для него тип инструмента. К примеру, электрический пистолет для гаек работает куда продуктивнее ручного. Пневматический считается промышленным, подходит для установки клепок в поточном режиме. Принцип работы двуручного трещоточного клепальника отличается от классического пистолетного варианта.

Ручные

Резьбовые заклепочники этого типа используют в своей работе принцип рычага: при контакте инструмент сдавливает гайку, вызывая ее деформацию. Внешне он напоминает пассатижи или плоскогубцы, но расположение рабочей области может быть не прямым, а боковым. Выделяют заклепочники рычажного типа с 1 или 2 ручками. В первом случае одна из частей конструкции остается статичной, входит в состав корпуса инструмента, но не отличается большой силой сжатия — их используют на гайках до 5 мм в диаметре. Двуручные модели способны создавать большее давление, подходят для работы с крепежом диаметром до 6,4 мм.

Трещоточные клепальники тоже относятся к ручному инструменту, но имеют принципиально иной тип конструкции. В них используется 2 ручки, последовательно закрепленные на общей оси под прямым углом относительно нее. Рычажное усилие формируется путем вращения этих элементов по окружности. Такой инструмент оптимален для работы с резьбовыми заклепками большого диаметра. Выпускаются «модели второй длины» для монтажа креплений в соединения увеличенной толщины.

Трещоточные заклепочники с телескопическими рукоятками — относительно новое явление на рынке ручного инструмента. В них установлены рычаги, позволяющие увеличивать и уменьшать их длину в определенном диапазоне, независимо друг от друга. Это удобно при работе в ограниченном пространстве. Кроме того, разная длина рычагов обеспечивает повышение усилия, оказываемого на металл при деформации гайки во время установки.

Редукторные трещоточные заклепочники резьбового типа имеют внутри корпуса планетарный механизм. Он повышает усилие, сообщаемое ведомому валу, ускоряет процесс установки крепежа в 3-4 раза. Снижаются затраты физических сил, повышается производительность труда.

Пневматические

Этот вид инструмента работает на основе сжатого воздуха. Внешний блок – компрессор – обеспечивает достаточную интенсивность воздействия на поверхность резьбовой заклепки. Этот тип оборудования сложно назвать портативным и компактным, чаще всего он используется в промышленной сфере, на поточных работах.

Пневмогидравлические

Заклепочные пистолеты этого типа способны справиться с крепежом самого большого диаметра. Сочетание пневматического и гидравлического воздействий обеспечивает существенное повышение усилия, оказываемого на гайку при деформации. Настолько высокая мощность в быту оказывается просто бесполезна. Именно поэтому ее рекомендуется использовать в промышленных целях, на производстве или в частных мастерских.

Аккумуляторные

Как и классические электрические клепальники, этот инструмент имеет в своей конструкции мотор, подключенный к источнику питания. В аккумуляторном оборудовании эту роль выполняет съемная или сменная батарея. Устройства довольно автономны, удобны в использовании, имеют пистолетный тип конструкции. Мощность усилия зависит от показателей самого электроинструмента, большинство вариантов хорошо справляется и с малыми, и с большими диаметрами заклепок.

Установка гаечной конструкции

Подготовка деталей производится аналогично рассмотренному случаю — делается отверстие с фаской. Для соединения металлов гаечной заклепкой применяется заклепочник, снабженный специальной насадкой и винтовым элементом. Гаечная клепка вставляется в отверстие так, чтобы с одной стороны она уперлась в заготовку своей головкой, а с другой вышла наружу на 8-10 мм. Со стороны резьбовой части заклепки в нее вкручивается винтовой элемент аппарата с вылетом на противоположной стороне для закрепления в насадке заклепочника. Насадка упирается в головку клепки. Ручками-рычагами создается усилие для вытягивания винтового элемента. За счет этого усилия деформационная зона сплющивается, а на поверхности детали вылет заклепки расплющивается. Таким образом обеспечивается соединение деталей.

В процессе заклепывания деталей потребуется дополнительно следующий инструмент:

• электродрель;
• нож;
• ножницы;
• плоскогубцы;
• отвертка;
• гаечные ключи;
• напильник;
• штангенциркуль.

В ряде случаев установка заклепок является единственным способом соединения деталей. Механизацию процесса заклепывания легко осуществить, если узнать, как работает заклепочник. Принцип его действия очень прост и доступен любому человеку.

Ручной заклепочник — наиболее востребованный и недорогой заклепочный инструмент. Имеет ряд других названий – «клепочник», «клепальник», «заклепочный пистолет». Ручные заклепочники используются в основном для бытовых, строительных или производственных целей при выполнении небольшого объема сборочных работ для установки вытяжных и резьбовых заклепок. Заклепка устанавливается в предварительно подготовленное отверстие вытяжным способом. Ручной заклепочник создает неразъемное соединение путем склëпывания тонкостенных профилей, стальных листов, плоских элементов металлоконструкций, максимально механизируя процесс, снижая расходы и экономя время. Главные преимущества механического заклепочника — его дешевизна, простота в применениии, не требующем специальных условий производства. Ручной заклепочный инструмент не требует специальной подготовки и обучения оператора.

По назначению ручные заклепочники делятся на:

• Ручной резьбовой заклепочник — передназначен для монтажа резьбовых заклепок гаек.
• Ручной вытяжной заклепочник — предназначен для монтажа вытяжных заклепок.

По механизму конструкции ручные заклепочники можно разделить на:

• Одноручные ручные заклепочники — простые механизмы, работают не преобразуя физическую силу оператора.
• Двуручные рычажные заклепочники – усиленные, требуют меньшего физического усилия для расклепывания заклепки. Рычажный заклепочник отлично упрощает задачу при работе с заклепками больших диаметров.
• Шарнирно-рычажные заклепочники — имеют гармошечный механизм и могут быть использованы для труднодоступных мест.

В нашем ассортименте широкое разнообразие типов и разновидностей ручных заклепочников, включая гибридные модели, которые позволяют устанавливать вытяжные заклëпки до Ø 8 мм и резьбовые заклепки до М12. Полное представление о применениии заклепочников дает обзор заклепочного инструмента.

Чтобы купить ручной заклепочник свяжитесь с нами и мы поможем подобрать инструмент для решения именно ваших технических задач и организуем доставку с учетом ваших пожеланий.

Описание и сферы применения

Гайка-заклепка является важным элементом соединения, который применяется на разных этапах производства многих изделий и конструкций

Без такого важного составляющего элемента сложно обойтись. Благодаря данному крепежу можно получить неразъемное соединение в месте, куда не так легко добраться, или невозможно разобрать на части изделие

Для работы в маленьком пространстве рекомендуется использовать именно такие элементы.

Использование данного крепежа позволяет проводить монтаж в краткие сроки без особых усилий. Гаечные заклепки можно установить в качестве отдельных деталей или как готовое изделие. Сделать расклепку изделия можно с одной стороны.

Конечно, для монтажа полезно иметь соответствующее оборудование. Если иметь в своем распоряжении специальный заклепочник, работа будет выполнена за несколько секунд. Еще одним преимуществом применения такого инструмента является то, что скрепляемые материалы не будут деформироваться. Однако необходимо правильно подбирать заклепки по размерам, учитывая вид и толщину поверхности, которая будет соединяться. Обычные гаечные элементы не подходят для скрепления тонких стальных листов, так как они не такие долговечные. Внутренняя резьба дает возможность соединять качественно, крепко и надолго. Диаметр метиза влияет на надежность гаечных заклепок.

Зачастую данный элемент используется в автомобильной отрасли, когда необходимо произвести ремонт транспортного средства. Разбирать салон неудобно, и это забирает много времени, поэтому применение заклепочных гаек становится лучшим решением. Однако эксплуатация такого крепежа широкая, так как у него масса преимуществ, отличные характеристики и свои особенности.

Заклепочники по видам

1. Механические
2. Пневматические
3. Аккумуляторные (электрические)
4. Пневмогидравлические

При выборе заклепочника необходимо учитывать такие моменты как:

• Легкость и компактность инструмента (это повышает удобство работы)
• Лучше выбрать модель с поворотной рабочей частью (это обеспечит доступ к сложным для работы местам)
• Рукояти заклепочника должны быть оснащены резиновыми накладками (это облегчает работу, так как препятствует скольжению руки по рукояти инструмента во время работы)
• Инструмент будет более качественным, если его корпус будет литым, а не из металлической пластины

Механические заклепочники

Самый распространенный и востребованный вид заклепочников. Они имеют самое простое устройство и несложны в использовании (не требуют специальных навыков).

Механические заклепочники бывают разных типов:

Одноручные заклепочники

Предполагают работу одной рукой, и рассчитаны на заклепку, которая не превышает диаметром 4,9 мм. Некоторые модели одноручных заклепочников оснащены поворотной рабочей частью, которая может разворачиваться на 90, 180 и 360 градусов (что может облегчить установку заклепки в проблемных местах).

Двуручные заклепочники

Имеют другую конструкцию, которая позволяет развить большее усилие, и предполагают возможность работы с заклепками диаметром до 6,5 мм.

Заклепочники «гармошка»

Могут ставить заклепки в труднодоступных местах, при этом развивая достаточно большое усилие при работе одной рукой.

Аккумуляторные заклепочники

Внешним видом этот инструмент похож на обычный шуруповерт. К плюсам этого вида заклепочников относится скорость и качество работы, а также малое приложение сил при работе. Минусом является ограниченное время работы, оно зависит от емкости аккумулятора.

Имеют большую производительность, по сравнению с другими видами, за счет того что работают они от сжатого воздуха. К минусам пневматического заклепочника можно отнести сложное устройство, ограниченную мобильность (зависит от размера подающего воздух шланга) и большой вес. Стоимость такого заклепочника достаточно большая, но и производительность впечатляет.

Монтаж

Установка вытяжных заклёпок настолько проста, что не вызывает затруднений даже у новичков.

Необходимым условием для монтажа является лишь наличие заклёпочного инструмента и соблюдение последовательности выполнения работ.

• Первым этапом станет нанесение разметки на лицевой стороне верхней из соединяемых деталей. Расстояние между двумя соседними заклёпками не должно быть меньше пяти диаметров их головок.
• Рассверливание отверстий должно выполняться с учётом небольшого припуска.
• Удаление заусенец выполняется с обеих сторон каждой из деталей. Если доступ к закрытой стороне ограничен, удалением заусенец на ней можно пренебречь.

• Установка вытяжной заклёпки должна выполняться таким образом, чтобы хвостовик располагался на лицевой стороне.
• Захват стержня заклёпочником и работа пневмопистолетом должна производиться плавно и с достаточным усилием одновременно.
• Оставшаяся часть стержня при необходимости обрезается или откусывается кусачками. В случае неаккуратно выполненного облома стержня допускается обработка головки напильником.

Обзор видов

На данный момент в соответствующем сегменте современного рынка метизов представлен широкий ассортимент рассматриваемых приспособлений для крепежа. Производятся болты-заклепки, варианты с цилиндрическими бортиками, глухие и прочие резьбовые заклепки. С одной стороны это позволяет в каждом конкретном случае подобрать наиболее подходящие заклепки с учетом всех актуальных критериев. В то же время подобное разнообразие становится причиной определенных трудностей при выборе.

В первую очередь речь идет о материале, из которого изготавливаются заклепки, последние могут быть:

• стальными;
• сделанными из «нержавейки»;
• медными;
• выполненными из алюминиевого сплава.

По виду резьбы

В данном случае речь не идет о приспособлениях с наружной резьбой. Имеются в виду два варианта исполнения заклепок с внутренней резьбой.

• Гаечные с резьбой от М4 до М8, предназначенные для неразборного соединения. Целесообразнее устанавливать при отсутствии доступа к обратной стороне деталей.
• Винтовые с резьбой от М3 до М16, с помощью которых создается разборное соединение.

По типу головки

Кроме материала изготовления и особенностей резьбы, описываемые крепежные приспособления делятся на виды с учетом особенностей головки. Существуют две категории моделей.

1. С плоскими головками – применяются на небольших по площади поверхностях.
2. С потайными головками – устанавливаются при необходимости создания минимально заметных соединений.

По профилю ножки

С учетом данного параметра все представленные в продаже крепежные приспособления можно разделить на следующие три типа.

1. Гладкие, которые рекомендуется использовать при необходимости соединения элементов конструкций, выполненных из мягких и хрупких материалов.
2. Рифленые – заклепки с резьбой, предназначенные, ориентированные на выполнение монтажных работ, связанных с креплением более твердых материалов. Подобная обработка поверхности позволяет минимизировать возможность проворачивания ножки.
3. Шестигранные – еще одна категория изделий, рассчитанная на прочные материалы. Профиль в данном случае практически полностью исключает возможность проворота заклепки в процессе ее установки и фиксации.

По виду бурта

Принимая во внимание особенности данной части метизов, следует отметить, что существуют заклепки со следующими типами буртов

• Цилиндрические.
• Потайные.
• Уменьшенные.

Выбор в пользу моделей с потайным или уменьшенным буртом делают, если требуется максимально уменьшить зазор между соединяемыми деталями. Также необходимо помнить о нескольких важных моментах в контексте подготовки деталей и нюансов выполнения монтажных работ. В соответствии с актуальными правилами и нормами, перед установкой любых типов заклепок всегда выполняется зенковка посадочных отверстий.

По назначению

Сейчас на рынке можно найти практически любые резьбовые заклепки, включая модели для пластика, а также рассчитанные на использование при монтаже заклепочника. С учетом назначения можно выделить следующие разновидности моделей:

• с повышенной электропроводностью;
• с усилием, обеспечивающим возможность растяжения или же вдавливание;
• предназначенные для создания максимально герметичных соединений;
• имеющие головки увеличенных размеров;
• с дюймовой резьбой;
• имеющие на поверхности специальные метки, рассчитанные на быструю визуальную идентификацию;
• с качественной и эффективной виброизоляцией.

Виды заклепок

Существует несколько видов заклёпочного крепежа.

Сплошные

Состоят из стержня цилиндрической формы с головкой (плоской, круглой, потайной) на конце. Ножка заклёпки бывает сплошной, полой или комбинированной (полутрубчатой) для уменьшения усилий при создании противоположной головки. Способ соединения позволяет скреплять стальные листы толщиной до 35 мм. Размеры и вес крепежа указан в ГОСТ 10299 80.

Особенности применения

Сопротивление элементов, собранных клёпкой, динамическим нагрузкам нашло отражение в изготовлении стройконструкций (ферм, опор), самолётостроении, кораблестроении.

Недостатки:

• утяжеление конструкций за счёт веса накладок и крепёжных элементов;
• соединение листов требует наличия опоры с тыльной стороны для формирования заклёпочного хвостовика;
• нагрев металлических заготовок под клёпку d>10 мм до температуры 11000 С;
• трудоёмкость и большая стоимость установочных работ.

Диаметр отверстия под «прошивку» не должен превышать 10% толщины стержня заклёпки. Для сохранения округлой формы головки, необходимо сделать в упоре полусферическое отверстие соответствующей глубины.

Вытяжные

Части конструкции, не подвергающейся действию больших нагрузок, крепятся вытяжными заклёпками. Способ крепления нашел широкое применение благодаря простоте установки с помощью монтажного инструмента. Несмотря на разнообразие видов, крепёж состоит из стержня и тела, скрепляющего конструкционные элементы между собой.

Стадии образования заклепочного соединения:

1. Заклёпка вставляется в просверленное отверстие.
2. Заклёпочник (пневматический, электрический, механический) захватывает стержень и тянет его перпендикулярно плоскости, на себя.
3. Шток, находящийся в теле заклёпки, сминает стенки гильзы и на обратной стороне формирует головку.
4. Стержень не выдерживает нагрузки и разрывается.

Соединяемые поверхности должны быть плотно прижаты друг к другу. В противном случае, деформация гильзы может произойти в просвете между ними, создавая некачественное скрепление.

виды

Разнообразие гильз и способов её соединения со стержнем, позволяют выполнять множество заклёпочных соединений:

• водонепроницаемых;
• с вальцеванием внутренних стенок отверстия;
• стягивающих неровные поверхности;
• особо прочных скреплений;
• соединяющих пластические материалы.

Крепеж, у которого роль вытяжного стержня играет болт или резьбовая насадка заклёпочника. Формирование заклёпочного крепления происходит также, как у вытяжных заклёпок. Ценность крепления состоит в том, что резьбовое отверстие внутри заклёпочного соединения позволяет фиксировать необходимые конструктивные элементы. Благодаря наличию внутренней резьбы, резьбовая клепка нашла повсеместное применение в машиностроении ‒ изготовлении отдельных узлов облицовки, сборки бытовой техники. Недостатки такого вида соединения ‒ меньшая скорость клепания и высокая стоимость расходников по сравнению с вытяжным типом заклёпки.

Особенности

Изначально стоит напомнить, что еще сравнительно недавно именно заклепки являлись одним из наиболее распространенных типов метизных изделий. На сегодняшний день, невзирая на активное внедрение передовых технологий и инновационных технических решений, актуальность подобного крепежа сохраняется во многих современных сферах. Отдельного внимания заслуживают конструктивные особенности и принцип работы резьбовых заклепок

Важно учитывать – независимо от разновидности, работают они одинаково

По своей сути, все заклепки представляют собой крепежные элементы в виде втулки с закладной головкой. С другой стороны присутствует замыкающаяся в процессе сборки головка. Если сравнивать более привычные многим вытяжные и рассматриваемые крепежные приспособления, то станет понятно, что последние отличаются, прежде всего, наличием резьбового элемента. Речь в данном случае идет о компактной конструкции в виде втулки (стержня), имеющей цилиндрическую или же шестигранную форму. Верхняя ее часть оснащена опорным бортиком, а нижняя имеет резьбу.

Рассматривая особенности резьбовых заклепок, необходимо уделить особое внимание следующим явным преимуществам данного типа крепежных приспособлений

• Максимальная простота применения.
• Прочность создаваемых соединений, в том числе, при необходимости монтажа конструкций из хрупких элементов. Имеется в виду, например, тонкое листовое железо, даже незначительная деформация которого в процессе сборки недопустима.
• Возможность качественной односторонней фиксации. Этот момент максимально актуален в ситуациях, когда общая толщина скрепляемых деталей превышает длину метизного изделия. В таком случае резьбовые заклепки способны обеспечить надежный монтаж без потерь для эксплуатационных показателей конструкции.
• Сохранение прочности крепления в течение длительного времени.
• Полное отсутствие химической и механической агрессивности.
• Сохранение лакокрасочного покрытия поверхностей соединяемых деталей.
• Возможность прочного соединения конструктивных элементов, выполненных из разных материалов.
• Отсутствие каких-либо напряжений, имеющих механический характер.
• Возможность многократного демонтажа с повторной установкой крепежных элементов.

На данный момент все чаще отдают предпочтение сварным швам, спайкам или же склейкам. Однако, невзирая на все неоспоримые преимущества подобного рода соединений, в некоторых ситуациях единственным рациональным выходом остается применение заклепок с резьбовым элементом. Помимо всего перечисленного выше, следует отметить, что такие приспособления способны выдерживать существенные термические нагрузки.

Также резьбовые заклепки не становятся причиной структурных изменений монтируемых деталей, чего нельзя сказать о той же сварке. Данный момент очень важен при сочленении разных материалов. И не стоит забывать, что описываемые метизные изделия при необходимости обеспечивают сохранение подвижности элементов конструкции.

Естественно, существуют и определенные минусы таких заклепок, к которым относятся следующие важные моменты.

• На подготовительном этапе требуется осуществить максимально точную разметку и проделать отверстия соответствующих диаметров.
• В подавляющем большинстве случаев отсутствует герметичность создаваемых швов. В некоторых ситуациях выходом может стать установка резиновых или же выполненных из других материалов прокладок.
• Выполнение работ сопровождается достаточно ощутимым шумом.

расчет длинны и правила применения

Алюминиевые заклёпки – распространённый материал для крепления разного рода элементов и заготовок. Такая популярность объясняется тем, что не для всех материалов можно использовать сварку. Основное преимущество крепежа заклёпками – способность выдерживать вибрации и механические нагрузки. Какие алюминиевые заклёпки выбрать? Ответ вы узнаете из данной статьи.

Краткое содержимое статьи:

• Особенности алюминиевых заклёпок
• Положительные и отрицательные стороны применения
• Разновидности заклёпок
• Размеры заклёпок
• Фото алюминиевых заклепок

Особенности алюминиевых заклёпок

Заклёпки алюминиевые ГОСТ – это вид креплений, используемый для создания неразрывных соединений. Перед началом клепания нужно убедиться, что такой вид метизов подходит к соединяемым деталям. Заклёпки представляют собой гладкие стержни в форме цилиндра с заводской головкой на конце. Для соединения 2-х и более элементов метиз располагают в отверстии, диаметр которого слегка превышает диаметр самого метиза.

После установки задний конец заклёпки расплющивают при помощи молотка или специального клёпочного устройства. Таким образом, стержень увеличивается до толщины в 1,5 раза больше первоначальной и образуется вторая головка.

Область применения данного рода материалов довольно широка. Это такие отрасли, как:

• самолётостроение;
• кораблестроение;
• косметическая и пищевая промышленность;
• химическое производство.

Из-за невысокой прочности заклёпки из алюминия допустимо применять только в соединениях, не подверженных сильным и продолжительным нагрузкам.

Как видно на фото алюминиевых заклепок, пластичность металла позволяет не использовать в работе с ними сложные инструменты.

Положительные и отрицательные стороны применения

Плюсы заклёпок из алюминия:

• устойчивость к коррозионным разрушениям;
• надёжность соединения;
• устойчивость к природным осадкам;
• безопасность с точки зрения экологии;
• малая масса;
• финансовая доступность;
• пластичность;
• быстрота крепления.

Минусы:

• более низкая прочность;
• нельзя применять для соединения изделий из титана и стали.

Разновидности заклёпок

На сегодняшний день существуют такие виды заклёпок из алюминия, как:

Под молоток. Это наиболее простой способ крепления двух элементов. Чтобы соединить две заготовки, в них проделывают отверстия, в которые вставляют заклёпку. Затем, используя молоток, крепёж расплющивают.

Пистонные. Имеют вид небольшой трубки, без шляпок. Минусы – более низкая прочность, плохо выдерживают ударную нагрузку, необходимость двухстороннего доступа. Используются для соединения пластика, кожи и т. п.

Закладные. Представляют собой крепежи пистонного типа с предварительно вставленным пуансоном. При установке стержень расплющивается, создавая 1 головку. Минус – требуется приложение значительных усилий на пуансон.

Резьбовые. Используются при соединении тонкостенных материалов в ситуации, когда нарезать резьбу не представляется возможным.

Вытяжные. Вытяжными заклёпками крепят тонкие детали, а таже детали с повышенной хрупкостью. Метизы такого типа имеют вид пуансона и гильзы. Для установки необходим отдельный инструмент. Могут быть закрытого, открытого типа. Также различают вытяжные крепления с высокопрочными головками – они способны выдерживать довольно большие нагрузки на разрыв и смещение.

Размеры заклёпок

На выбор размера алюминиевых заклёпок оказывают влияние следующие моменты:

• тип нагрузки;
• вид и параметры соединяемых деталей;
• расположение заклёпки.

Метизы с потайной головкой используют в ситуациях, требующих аэродинамической гладкости поверхности. В остальных случаях обычно применяют универсальные заклёпки.

Размер заклёпочного элемента должен в 3 раза превышать толщину самой толстой из скрепляемых деталей. Заклёпки, чей диаметр меньше 2,5 мм, используют лишь для соединений, которые не несут нагрузку.

Другой вариант расчёта габаритов заклёпок – умножить толщину листов на 3 и купить следующие по диаметру крепления.

Выбор алюминиевых заклёпок должен осуществляться исходя из характеристик планируемого соединения. Также не следует забывать, что отдельные типы крепежей нуждаются в использовании особых монтажных инструментов и приспособлений. Кроме того, следует обращать внимание на производителя. Лучше выбирать метизы известных марок. Крупные компании дорожат своей репутацией и не станут экономить на качестве сырья.

Фото алюминиевых заклепок

Также рекомендуем просмотреть:

• Лучшие биты для шуруповерта
• Какая монтажная пена лучше
• Выбираем полотно для ножовки по металлу
• Обзор буров и сверл для перфоратора
• Обзор алмазных коронок по бетону
• Лучшие сверла по бетону для дрели и перфоратора
• Как выбрать хороший алмазный диск по бетону
• Какой абразивный диск лучше выбрать
• Фрезы по дереву для ручного фрезера
• Как подобрать хороший шлифовальный круг правильно
• Какой патрон для перфоратора лучше
• Выбираем хорошие сверла по дереву
• Типы и размеры скоб для степлера
• Зачем нужен унипак
• Щетка по металлу для болгарки и дрели
• Какую и как выбрать леску для триммера
• Какие сверла по металлу лучше
• Какое масло для бензопилы выбрать
• Отрезные круги для болгарки
• Металлические хомуты для крепления труб
• Как выбрать оцинкованное ведро
• Как выбрать диск для циркулярной пилы
• Виды пилок для электролобзика
• Разновидности лепестковых кругов
• Что такое пакля
• Нейлоновые стяжки
• Виды и применение изоленты
• Выбираем легкое пластиковое ведро
• Как выбрать защитные очки
• Зачем нужен малярный скотч

Помогите сайту, поделитесь в соцсетях 😉

для чего нужны и из чего сделаны

Руки из нужного места | 09. 12.2020

Вытяжные заклепки являются крепежными элементами, которые используют на стройке, чтобы крепить детали системы между собой. Также их применение распространено в облицовочных материалах, во время установки откосов, сливов, а также когда нужно смонтировать дополнительные элементы. Вытяжные заклепки активно использует машиностроение и другие отрасли. Стоит отметить, что зачастую их используют при установке навесных вентилируемых фасадов.

Какие типы вытяжных заклепок бывают

Вытяжные заклепки бывают девяти видов: стандартными, лепестковыми, закрытыми, рифлеными, герметичными, расщепленными, уплотненными, усиленными, воздухо- и водонепроницаемыми.

Также вытяжные заклепки, большой выбор которых представлен по ссылке https://rivetgun.ru/catalog/zaklepochniki/zaklepki, делятся по типам втулки. Их три: плоский, широкий и потайной буртик (выступ на опорной части – выполняет функции шайбы при монтаже).

Конструкция заклепки вытяжной

Вытяжная заклепка состоит из двух элементов: стержня и тела заклепки. Материалы их изготовления разные, в том числе и в зависимости от условий эксплуатации строительного узла. Из-за подобных сочетаний разных материалов элементов крепежное изделие относят к типу комбинированных.

Стержень — вытянутая деталь цилиндрической формы с распирающей головкой. Изготавливается из прочной проволоки. Важный конструкционный элемент на стержне — это утолщение, которое позволяет фиксировать проволоку в теле заклепки. Конец стержня чаще в виде затупленного конуса, но могут встречаться долотообразные и точечные типы.

Тело заклепки представляет собой трубку с готовой плоскообразной шляпкой. Поля этой шляпки, бортики, могут быть стандартными, широкими и экстраширокими. Существует вариант, при котором после установки заклепки края не выходят, утапливаясь в металле, прикрепляемой поверхности. Материал трубки — достаточно мягкий для развальцовки.

Стержень — важный конструктивный узел

Следующий, очень важный конструктивный элемент вытяжной заклепки — это стержень. Он выполняет роль расклепки и может быть изготовлен из прочной стали, которая гораздо прочнее тела. Конец стержня обладает специальной головкой, выполняющей роль расклепки вставляемого конца. При выполнении монтажных работ стержень вытягивают с помощью специального пневмозаклепочника, а если креплений слишком много, можно обойтись и обычными пассатижами. Правда последний случай подразумевает применение определенной физической силы.

Основное преимущество конструкции вытяжных заклепок представлено возможностью одностороннего монтажа, когда достаточно доступа к креплению только с одной стороны.

Более прочное решение (резьбовое) имеет характерную резьбу внутри цилиндра. В классической вытяжной заклепке такая резьба отсутствует.

Цилиндр с резьбой также располагает вкрученным стержнем, который не вытаскивается с силой, а аккуратно выкручивается. Чтобы усилить соединение, внутрь помещается надёжный винт или болт. В результате удаётся создать своеобразную «закрытую» крепежную деталь, которую нередко называют глухой.

После определения подходящих размеров и материалов, а также выбора подходящей разновидности бортика, можно приступать к поиску конкретного типа самой заклепки.

Из каких материалов изготавливают заклепки

Для изготовления вытяжных заклепок применяются самые различные материалы. Эта особенность существенно расширяет области их применения, позволяя использовать изделие практически на всех видах работ. К тому же, саму заклепку можно окрашивать в любые цвета, что необходимо для легкой промышленности (текстильной), где особый акцент ставится на цвет фиксирующего элемента.

При выборе материалов для производства заклепок учитывается материал скрепляемой детали, а также особенности окружающей среды, где будет эксплуатироваться скрепленная конструкция. В большинстве случаев для таких целей используются следующие материалы:

1. Алюминий. Поддерживается применение чистого металла и его разновидностей: анодированного или лакированного.
2. Оцинкованная сталь. Характеризуется повышенной прочностью и многими другими достоинствами.
3. Нержавеющие стали. А2 обладает максимальной устойчивостью к ржавлению, а А4 покрыта надёжным антикоррозийным слоем и способна переносить кислотную среду. Чаще всего её используют в химической промышленности. Также популярностью пользуются импортные аналоги, такие как DIN 7337. Нержавейку считают самым популярным и распространённым материалом с отличными эксплуатационными свойствами и повышенной прочностью.
4. Медь.
5. Медно-никелевый сплав (монель). Он состоит из 70 процентов никеля, и 30 процентов меди.
6. Поламид. Не может похвастаться слишком высокой прочностью, поэтому чаще всего используется при выпуске элементов одежды и текстильной продукции.

Независимо от материалов, которые применяются для производства заклепок, они проходят специальную сертификацию, а также подтверждаются стандартом ГОСТ.

Слепые заклепки

Типы слепых заклепок

Основной особенностью слепых заклепок является то, что эти крепежные изделия устанавливаются и заклепываются с одной рабочей стороны с применением предварительно подготовленного отверстия. Конструкции и способы установки слепых заклепок имеют много вариантов (рисунок 3). Однако только часть из них применяются для конструкционных, несущих соединений, остальные — для вспомогательных, декоративных целей.

Рисунок 3 — Различные типы слепых заклепок

Стандартные (вытяжные) слепые заклепки

Основным типом слепых заклепок, которые применяются в качестве конструкционных крепежных изделий, являются слепые заклепки с отрывным сердечником. У нас они получили название «вытяжные заклепки»

Стандарты и термины

В российской версии международного стандарта ISO, ГОСТ Р ИСО 14588-2005 официальным общим названием всех таких заклепок является: «заклепки „слепые“» (рисунок 4). В английской версии стандарта DIN 7337, уже замененного на европейские (международные) стандарты, этот вид заклепок назывался «break mandrel blind rivets», то есть «заклепки слепые, с отрывным сердечником». Американский отраслевой стандарт IFI 114, который был первым стандартом по таким заклепкам, называет их «break mandrel rivets», то есть «заклепки с отрывным сердечником». На практике и, часто, в технической литературе, эти заклепки называют «вытяжные заклепки».

Рисунок 4 — Термины по ГОСТ Р ИСО 14588-2005:

1 — корпус «слепой» заклепки, 2 — конец «слепой» заклепки, 3 — головка «слепой» заклепки, 4 — стержень «слепой» заклепки, 5 — сердцевина «слепой» заклепки, 6 — сердечник, 7 — головка сердечника, 8 — зона отрыва сердечника, 9 — хвостовик сердечника, 10 — конец сердечника.

Преимущества вытяжных заклепок

Тремя основными причинами применения вытяжных заклепок являются следующие:

• Низкая стоимость установки. Другие методы соединения материалов — сварка, винты, болты с гайками и сплошные заклепки — требуют большей затраты человеческого труда.
• Многообразие. Вытяжные заклепки имеют много типов, размеров и сочетаний материалов, чтобы удовлетворять специфическим конструкторским требованиям.
• Надежность. Правильно подобранная и установленная вытяжная заклепка способна выдерживать высокие механические нагрузки и жесткие климатические воздействия.

Ограничения вытяжных заклепок

Однако вытяжные — «слепые» — заклепки имеют свои ограничения:

• Прочность заклепок ограничена прочностными характеристиками применяемых в ней материалов и особенностями ее пустотелой формы.
• Может применяться только для соединения относительно тонких материалов.

Установка вытяжных заклепок

Слепые — вытяжные — заклепки устанавливаются в плотное отверстие, которое проходит через соединяемые материалы (шаги 1 и 2) — рисунок 5. Заклепочный инструмент, который называют заклепочником, захватывает хвост сердечника и тянет его на себя, удерживая при этом заклепку на месте (шаг 3). Когда сердечник вытягивается, он деформирует заклепку и формирует заднюю, слепую головку заклепки. В определенный момент сердечник обрывается и часть его вместе с головкой остается в заклепке (шаг 4). Образовавшаяся на задней части соединения головка заклепки прочно прижимает материалы друг к другу.

Усилие разрыва сердечника

Усилие, которое требуется, чтобы оторвать сердечник, задается количеством деформации, которая требуется для формирования задней головки заклепки, и диаметром паза (засечки) на сердечнике. Усилие разрыва сердечника задается таким образом, чтобы:

— во-первых, избежать возникновения слишком большого усилия зажатия, которое может повредить соединяемые материалы, и

— во-вторых, его величина была достаточной для выполнения плотного соединения материалов.

ПРИМЕНЕНИЕ ЗАКЛЕПОЧНЫХ СОЕДИНЕНИЙ

Заклепочные соединения применяют в конструкциях, воспринимающих большие вибрационные и повторные нагрузки, при небольших толщинах соединяемых деталей, а также для соединения деталей из несвариваемых материалов и не допускающих сварку из-за коробления или отпуска термообразных деталей.

Данный способ соединения наиболее эффективен применительно к листовому и профильному прокату. Причем в ряде случаев этот вид соединения является единственно возможным.

В современной промышленности неразъемные соединения деталей обычно выполняются сваркой, пайкой, клепкой, склеиванием. Каждый из этих процессов обладает своими достоинствами и недостатками. Наиболее широко распространена сварка. Однако сваркой не всегда можно соединять разнородные металлы и металлы с покрытием, при сварки происходит коробление соединяемых деталей, сварочные швы чувствительны к переменным нагрузкам, а термическое влияние сварного шва ослабляет прочность деталей. Эти недостатки сварки успешно преодолеваются новейшим способом скрепления материалов — односторонней клепкой.

ПРЕИМУЩЕСТВА ОДНОСТОРОННЕЙ КЛЕПКИ

• Низкая трудоёмкость.
• Простота в использовании и монтаже.
• Высокое качество соединения.
• Несложное техническое обслуживание.
• Возможность установки подготовленных (окрашенных или с покрытием) деталей и сборок.
• Возможность установки при доступе только с одной стороны.
• Высокая степень автоматизации.

ОБЛАСТИ ПРИМЕНЕНИЯ

• Автомобилестроение и автосервис.
• Транспортное строительство.
• Авиастроение.
• Климатическая техника и вентиляция.
• Мебельная промышленность.
• Строительство и монтаж различных сооружений и конструкций.
• Электротехническая промышленность и электроника.
• Пищевая промышленность.
• Машиностроение.
• Производство потребительских товаров и т.д.

Особенности

Классический вариант заклепки – это стержень с т.н. закладной головкой. Он вставляется в сквозные отверстия, проделанные в подлежащих скреплению деталей, после чего его выступающая часть подвергается деформации. Образовавшаяся по ее завершению головка, которую принято называть замыкающей, обеспечивает надежное соединение элементов созданной конструкции.

Закладная головка формируется на этапе производства заклепки. Такое технологическое решение обусловливает экономию человеческих ресурсов на проведение монтажа – ведь фиксация с одной стороны уже обеспечена без дополнительных затрат физических сил исполнителем.

К диаметру стержня заклепки предъявляются следующие требования: он должен быть немного меньше, либо равным данному показателю отверстий в сопрягаемых элементах.

• В первом случае сокращается время установки крепежа в подготовленные гнезда.
• Во втором – степень подвижности соединяемых компонентов конструкции будет минимальной.

Для изготовления заклепок используется достаточно мягкий материал. Поэтому, чтобы изменить конфигурацию стержня, при клепании прикладывать значительные усилия не требуется. Особенно это заметно, когда соединение формируется с помощью ручного инструментария. Однако, и здесь не обошлось без исключений. В частности, заклепки, монтаж которых осуществляется при их нагреве, могут производиться из материалов, характеризующихся повышенной плотностью, например, из стальных сплавов. Такой подход актуален и в отношении более сложных крепежных деталей данного типа. Их конструкция также может включать стальные компоненты, как это имеет место у вытяжных заклепок.

Монтаж заклепки предполагает выполнение одного обязательного условия – деформирование ее тела (им может быть не только стержень, но и гильза). За счет такого изменения конфигурации образуется еще один выступ. Его прижим к фиксируемой поверхности обеспечивает скрепление объектов.

Схожий принцип действия характерен заклепочным соединениям всех разновидностей. Но, наряду с этим, схема работы и конструктивное исполнение разных заклепок отличается.

При креплении металлических изделий всегда существует проблема выбора типа крепежных изделий. В основном, все элементы навесных фасадных систем (НФС) изготавливаются из материалов толщиной до 2,0 мм. Одно из решений — использование вытяжной заклепки. Однако возникает вопрос: как поведет себя заклепочное соединение при данных толщинах соединяемых материалов?

Европейские методики испытаний вытяжных заклепок не отвечают на поставленный вопрос. В соответствии с ISO 14589 (механические испытания вытяжной заклепки), основная нагрузочная характеристика — разрушение гильзы заклепки при срезающих и растягивающих усилиях. По данному стандарту толщина соединений в испытательных оправках должна соответствовать диаметру заклепки d1. Например, для вытяжной заклепки d1 = 4,8 мм — это более 2,0 мм, а испытательные вкладыши изготавливаются из закаленной стали твердостью 700HV30. Нагрузки, полученные по европейской методике, указаны в каталоге, и их можно использовать для расчета соединения, но вопрос о типе применяемого крепежа оставался открытым. По заявке специалистами ЦНИИПСК им. Мельникова, под руководством Э.Л. Айрумяна, разработана методика испытания заклепочных соединений на срез и разрыв для металлических пластин толщиной от 0,7 до 2,0 мм и совместно были проведены испытания. Характеристики испытуемой вытяжной заклепки по каталогу составляют: на срез — 300 кгс, на разрыв — 410 кгс. Монтаж заклепки осуществлялся со стороны материала t1.

Результаты испытаний на разрыв (растяжение):

— во всех образцах вытяжная заклепка не разрушается, а происходит разрушение пластины (с выдергиванием заклепки из пластины) при нагрузке на 30% ниже, чем разрушающая нагрузка, указанная в каталоге BRALO;

— при выдергивании заклепки из соединенных пластин разной толщины прочность соединения зависит от стороны (места) расположения бортика заклепки: если бортик заклепки расположен со стороны более толстой пластины, то разрушающая нагрузка на соединение значительно снижается (результаты последних четырех испытаний в таблице «Результаты испытаний на разрыв (растяжение)»).

Таблица 1. Результаты испытаний на разрыв (растяжение)

Результаты испытаний на срез:

— при толщине пластин до 1,0 мм происходит разрушение более тонкой пластины, при этом разрушающая нагрузка соединения снижается, по сравнению с указанными нагрузками на срез самой заклепки, не более чем (в среднем) на 10% от данных по каталогу BRALO;

— при толщине пластин более 1,0 мм происходит разрушение вытяжной заклепки при нагрузке, превышающей предельную срезающую нагрузку для испытываемой заклепки, указанной в каталоге BRALO, в среднем на 25%.

Таблица 2. Результаты испытаний на срез

Еще один вопрос: возможно ли применение вытяжных заклепок в сейсмоопасных районах? На базе ЦНИИСК им. В.А. Кучеренко ФГУП НИЦ «Строительство», в лаборатории сейсмостойкости конструкций под руководством к.т.н. А.В. Грановского проводились испытания на сейсмостойкость НФС различных производителей, собранных с помощью вытяжных заклепок BRALO. На основании данных испытаний ЦНИИСК им. В.А. Кучеренко ФГУП НИЦ «Строительство» заключил, что вытяжные заклепки BRALO могут быть рекомендованы для крепления фасадных конструкций зданий, возводимых в районах с сейсмичностью 7–9 баллов. Сейсмические испытания можно разложить на динамические составляющие, которые, в свою очередь, связать с ветровыми нагрузками, воздействующими на НФС и уже после этого, делать заключения о надежности крепежных систем.

— Технологии строительства 3(65)/2009

Что такое заклепка? | Как выполняется клепка? | Определение клепки

Важный момент

Что такое заклепка?

Заклепка представляет собой постоянную механическую застежку с головкой на одном конце и цилиндрическим стержнем, называемым хвостом, на другом, имеющим вид металлического штифта. Заклепки представляют собой крепежные детали без резьбы, обычно изготавливаемые из стали или алюминия. Перед установкой заклепки состоят из гладкого цилиндрического стержня с головкой на одном конце. Противоположный конец головы называется хвостом.

При установке заклепка помещается в перфорированное или просверленное отверстие, а хвостовик ввинчивается или сгибается так, чтобы он выступал примерно в 1,5 раза от исходного диаметра стержня, удерживая заклепку на месте. Другими словами, удары или вытягивания создают новую «головку», отламывая материал «хвоста» более плоско на другом конце, в результате чего получается заклепка размером примерно с гантель.

Чтобы различать два конца заклепок, головки оригинала называются заводскими головками, а деформированный конец называется головкой магазина или хвостовиком. Они состоят из предварительно изготовленной головки и стержня, которые вставляются в соединяемый материал, и второй головки, которая позволяет заклепке действовать как застежка на свободном конце с помощью различных средств, известных как установка. Заклепка — один из самых популярных и известных механических крепежных элементов.

Вам довелось видеть это Везде в использовании, от ваших маленьких игрушек до электронных частей: Заклепки удобные, сменные застежки. , У него есть головка и хвост; Хвостовая часть цилиндрическая и полукруглая с накалом, слегка приплюснутой формы; очевидно, вы знаете, как выглядят заклепки, но тем не менее читаете это.

Также прочтите: Заклепки и типы заклепочных соединений | Преимущества заклепочных соединений | Недостатки заклепочных соединений

Как выполняется заклепка?

Это обычный процесс, о котором вы, возможно, уже знаете. Но все же для Давайте посмотрим это сейчас. Сначала делается или пробивается отверстие в месте или деталях, которые нужно склепать с помощью заклепки. Хотя тонкие пластины легче пробить, в случае толстых пластин и деталей это сделать сложно. Для сверления отверстий в этих частях используются различные методы под давлением. Хотя штамповка не подходит для больших сосудов под давлением, предпочтительно использовать сверление отверстий.

Возвращаясь назад, отверстие под заклепку примерно на 1,5 мм больше диаметра заклепки. Мы. Заусенцы и стружки должны быть удалены, чтобы получить плотное соединение пластин. «Заклепка будет помещена в отверстие, хвостовая часть будет деформирована, а хвостовая часть будет выступать почти в 1,5 раза по диаметру хвостовика.

Для небольших приложений клепка может выполняться вручную; для других применений клепка выполняется с помощью таких машин, как пневматические молотки. Для нашего обычного ручного клепания сильный удар молотком заключается в том, чтобы просто протолкнуть заклепку.

Также прочтите: Что такое зажим? | Как работает зажим? | 38 Различные типы хомутов

Материал, используемый в заклепках:

Материал заклепок должен быть твердым и пластичным. Обычно они изготавливаются из стали с низким содержанием углерода или никелевой стали, латуни, алюминия или меди, но когда основными соображениями являются прочность и герметичность соединения, используются стальные заклепки.

Клепка Определение:

Клепка — это процесс ковки, в котором используется сила для соединения деталей путем захвата и сцепления с использованием металлической детали, называемой заклепкой.

Также прочтите: Что такое размеры шин? | 13 различных типов шин | Классификация шин

Типы заклепок:

#1. Глухие заклепки

Как следует из названия, они могут быть установлены полностью с одной стороны. Они идеально подходят для проектов, у которых есть доступ. Вытяжные заклепки вставляются в отверстия, просверленные в соединяемых деталях, и с помощью специального инструмента протягивают оправку через тело заклепки. Слепой конец расширяется, и оправка отрывается. В отличие от сплошных заклепок, глухие заклепки можно устанавливать в соединениях только с одной стороны, что делает их глухими по отношению к противоположной стороне.

Вытяжные заклепки получили свое название благодаря тому факту, что их можно полностью отложить в сторону. Идеально подходит для проектов, где доступ к стыкам ограничен только с одной стороны. Они доступны в стандартных, конструкционных, закрытых и других различных стилях и для широкого спектра применений.

Вытяжные заклепки также обычно называют выдвижными заклепками. Они трубчатые, с гвоздевидным стержнем, проходящим через середину области шеи возле головы. Сборки заклепок вставляются в отверстие, просверленное в деталях, и используется специально разработанный инструмент для протягивания оправки через заклепку.

#2. Цельная заклепка

Цельные заклепки являются одними из самых простых, надежных и старых видов крепежа. Эти простые инструменты состоят из цельного стержня с головкой на одном конце; После установки безголовый конец сплошной заклепки деформируется молотком или заклепочным пистолетом, чтобы удержать его на месте. Сплошные заклепки, вероятно, являются наиболее широко используемым типом заклепок и используются в приложениях, где важны надежность и безопасность.

Найден в археологических раскопках бронзового века. Сплошные заклепки имеют только стержень и головку, которые деформируются молотком или заклепочным пистолетом. Эти типы заклепок бывают с круглыми универсальными головками или с потайной головкой на 100°.

Он состоит из сплошного стержня с головкой на одном конце, который без цельной заклепки деформируется с помощью молотка или заклепочного пистолета, чтобы его можно было установить. Эти заклепки имеют долгую историю, а археологические находки относятся к бронзовому веку.

№3. Разрезные заклепки

Разрезные заклепки идеально подходят для прокалывания мягких материалов, таких как большинство видов дерева, кожи и пластика. Это стандартные заклепки для «домашнего ремонта». Они видели или раскалывали тела острыми концами, чтобы сделать собственные отверстия в коже, волокне, пластике или мягких металлах. Они не используются в критических приложениях.

Структура похожа на пилу или расщепленное тело с заостренными концами, которые просверливают отверстия в коже, волокнистом пластике или мягких металлах. Разрезные заклепки обычно не используются в критических случаях.

№4. Заклепка Friction-Lock

Они аналогичны удлиненному болту, за исключением того, что стержень защелкивается под поверхностью при достаточном натяжении. Глухой конец может быть либо потайным заподлицо, либо куполообразным. Ранней формой вытяжных заклепок, которая впервые широко использовалась для производства и ремонта самолетов, были заклепки с фрикционным замком вишни. Оригинальные фрикционные замки Cherry были доступны в двух вариантах: с полым стержнем и самозакрывающимся. Проходной тип больше не является обычным явлением; Однако самозапирающиеся заклепки Cherry с фрикционным замком до сих пор используются для ремонта легких самолетов.

Оригиналы. Фрикционные замки Cherry были доступны в двух вариантах: с полым стержнем и самозакрывающимся. Проходной тип больше не распространен; Однако самозапирающиеся заклепки Cherry с фрикционным замком до сих пор используются для ремонта легких самолетов.

№5. Самопроникающая заклепка

Самопроникающая заклепка — это процесс соединения двух или более материалов с помощью специальной заклепки. В отличие от цельных, глухих и полутрубчатых заклепок, самопроникающие заклепки не требуют сверления или перфорации отверстий. SPR изготовлены методом холодной ковки полутрубчатой ​​формы и имеют частичное отверстие на противоположном конце головки. Конечная геометрия заклепок имеет скошенный выступ, который помогает заклепке проникать в соединяемый материал. Последний тип заклепок — самонарезающие заклепки. Если вы не знаете, что такое самопрокалывание, процесс соединения двух или более материалов с помощью инженерных заклепок.

Также прочтите: что такое ножницы по металлу? | Различные типы | Типы ножниц по металлу

#6. Резьбовые заклепки

Резьбовые вставки и заклепочные гайки обеспечивают исключительно прочную постоянную резьбу через листовой материал и другие материалы, где установка возможна только с одной стороны. Резьбовые заклепки имеют внутренний стержень с резьбой, внешняя сторона которого плоско обработана с двух сторон для удерживания и вращения инструмента. Головка обычно имеет шестигранную форму, чтобы предотвратить вращение трубчатого корпуса при изгибании и поломке оправки.

Резьбовые заклепки имеют внутренний стержень с резьбой, наружная сторона которого плоско обработана с двух сторон, что позволяет удерживать инструмент и вращать его. Головка обычно имеет шестигранную форму, чтобы предотвратить вращение трубчатого корпуса при повороте и демонтаже оправки.

№7. Заклепка приводная

Заклепки приводные представляют собой тип вытяжных заклепок, состоящих из небольшого стержня, выступающего из головки. После того, как приводные заклепки вставлены в отверстие, оправку забивают молотком или другим инструментом, чтобы вытолкнуть конец заклепки внутри отверстия.

Обычно используется для заклепывания деревянных панелей на месте, поскольку отверстия не нужно просверливать насквозь, что создает эстетически приятный вид. Их также можно использовать с пластмассами, металлами и другими материалами, и для них не требуются специальные инструменты для установки, кроме молотка и, возможно, опорного блока, помещаемого за заклепку, пока она удерживается на месте.

Приводные заклепки имеют меньшее усилие зажима, чем другие заклепки. Приводные винты, возможно, другое название приводных заклепок, обычно используются для удержания заводской таблички в глухом отверстии.

Приводная заклепка; Обычно мы используем заклепку для деревянной панели, потому что в случае с деревянной панелью отверстие не нужно сверлить полностью. Это создает полное эстетическое впечатление.

#8. Полутрубчатые заклепки

Полутрубчатые заклепки аналогичны сплошным заклепкам, но имеют отверстие на конце заклепки, противоположном головке. Это отверстие заставляет трубчатую часть заклепки вокруг отверстия катиться наружу при приложении силы. Это отверстие заставляет трубчатую часть заклепки (вокруг отверстия) выкатывать наружу при приложении силы. Полутрубчатые заклепки также требуют меньшего усилия для установки и сборки.

Сила, необходимая для установки полутрубчатой ​​заклепки, составляет около 1/4 от величины, необходимой для установки цельной заклепки. Иногда в качестве точек поворота предпочтительны трубчатые заклепки, потому что вздутие заклепки происходит только в хвостовой части. Инструменты, используемые для создания полутрубчатых заклепок, варьируются от инструментов для прототипирования до полностью автоматизированных систем. Типичными инструментами для установки являются телефонная трубка, ручной пресс, пневматический пресс, ударный пресс и, наконец, робототехника, управляемая ПЛК.

Полутрубчатые заклепки также требуют меньших усилий при установке и сборке. Инструментами установки для них являются Handset, Manual Squeezer, Pneumatic Squeezer, Kick Press, Impact Writer и робототехника, управляемая ПЛК. Полутрубчатые заклепки обычно используются в тормозах, лестницах, переплетах, воздуховодах ОВиК и т. д.

#9. Заклепка Oscar

Заклепки Oscar похожи на глухие заклепки по внешнему виду и применению, но разделены полым стержнем. Эти трещины заставляют вал скручиваться внутрь и наружу, когда оправка втягивается в заклепку. Этот раструб обеспечивает более широкую опорную поверхность, что сводит к минимуму возможность износа заклепки. Эти конструкции идеально подходят для приложений с высокой вибрацией, когда задняя поверхность недоступна. Так или иначе, заклепки Оскара на вид глухие с разрезом с полым стержнем.

Эти трещины заставляют вал изгибаться внутрь и наружу, когда оправка втягивается в заклепку. Этот раструб обеспечивает более широкую опорную поверхность, что сводит к минимуму возможность износа заклепки. Эти конструкции идеально подходят для приложений с высокой вибрацией, когда задние поверхности недоступны.

№10. Утопленные заклепки

Утопленные заклепки в основном используются на внешних металлических поверхностях, где важны хороший внешний вид и устранение ненужного аэродинамического сопротивления. Заклепка заподлицо использует отверстие с зенковкой; Они также широко известны как заклепки с потайной головкой. Заклепки с потайной головкой или заподлицо широко используются на внешней стороне самолетов по аэродинамическим причинам, таким как уменьшение сопротивления и турбулентности. Для корректировки воздушного потока может быть выполнена дополнительная обработка после установки.

Кроме того, заклепки с потайной головкой используют заклепки с потайной головкой; следовательно, заклепки с потайной головкой также известны как заклепки с потайной головкой. Они в основном используются на внешней стороне самолетов по аэродинамическим причинам.

Также прочтите: Как работают болторезы? | Использование по назначению болторезов | Рукоятки болторезов | Регулируемость болторезов

Как работают заклепки?

При установке заклепки либо сверлят, либо вставляют, либо вбивают в отверстие, впоследствии деформируя хвостовик, удерживая заклепку на месте. Заклепка деформируется, ударяя или ломая хвостовик, делая материал более плоским и обычно вызывая расширение хвоста до размера, примерно в полтора раза превышающего первоначальный диаметр стержня.

Хвост на концах имеет форму гантели, которая дополняет заклепочное соединение. Заклепка деформируется, забивая или ломая хвостовик, что сплющивает материал и обычно вызывает расширение хвоста до размера, в полтора раза превышающего первоначальный диаметр стержня. Хвост на концах имеет форму гантели, которая дополняет заклепочное соединение.

Один конец заклепки имеет предварительно отформованный конец, называемый заводской головкой. После вставки формируется другая головка, которая называется головкой магазина. Заводские головки похожи на головку на одном конце болта, а заводская головка похожа на гайку, которая создает временную головку на другом конце болта. Конец стержня заклепки, входящий в головку магазина, называется хвостовиком.

Процесс превращения хвоста в нос называется опрокидыванием или короблением, что означает его деформацию. Это удлинит хвост и позволит надежно удерживать заклепки на месте. При установке заклепку либо сверлят, либо вставляют, либо вбивают в отверстие, впоследствии деформируя хвостовик, удерживая заклепку на месте.

Пистолет для заклепок помещается на заклепку, а хвостовик втягивается в тело заклепки, заставляя его расширяться и скреплять детали. После зацепления хвостик отламывается и постоянно удерживает заклепку. Это создает заклепочные соединения. Заклепки можно использовать по-разному. Установленные заклепки либо просверливаются, вбиваются на место, либо в них пробивается отверстие, в результате чего хвостовик деформируется и таким образом удерживает заклепку на месте.

Заклепка обычно деформируется в результате ударов или поломки хвостовой части, что приводит к сплющиванию материала и увеличению диаметра. Хвост имеет вид гантели, завершающей заклепочное соединение, когда забивание закончено.

Также прочтите: Что такое ударные головки | Отзывы об ударной головке | Принадлежности ударной головки

Применение клепки:

Вот некоторые области применения клепки.

• Заклепочные соединения представляют собой неразъемные соединения, используемые в основном для скрепления листов и фасонного проката.
• Используется в конструкциях самолетов, в которых используется алюминий.
• Применяется для изготовления высоконагруженных соединений при изготовлении кузовов автобусов и троллейбусов.
• Применяются для металлов с плохой свариваемостью.
• Используются для фрикционных накладок из асбеста и гетерогенных материалов, таких как сталь.
• Используется там, где необходимо спасаться после термического воздействия, например, при сварке.
• Сварные соединения плохо гасят вибрации, поэтому при необходимости вместо них используются заклепки.
• Используются в соединениях внахлестку, внахлест и с двойной накладкой.
• Он легкий, очень дешевый и обладает высокой прочностью.
• Их все еще можно использовать для строительства металлических мостов, подъемных кранов, котлов и резервуаров под давлением. Но некоторые другие совместные процессы могут работать лучше.
• Одним словом, заклепки широко используются для соединения компонентов самолетов, котлов, кораблей и ящиков, а также других корпусов.

Также прочтите: Как строгает деревянный рубанок? | Части деревянного самолета | Виды деревянных рубанков

Ограничения клепки:

• Клепка требует больше рабочего времени, чем сварка. Необходимы дополнительные операции, такие как разметка и сверление отверстий. Трудозатраты на заклепочные соединения высоки.
• Концентрация напряжений в отверстиях под заклепки металлических пластин.
• Отверстия могут ослабить рабочее сечение пластины. Тогда требуется дополнительная толщина, чтобы компенсировать эту проблему. Эта дополнительная толщина пластин для клепки и нахлеста увеличивает металлоемкость.
• Имеет больший вес, чем сварные соединения, за счет накладок и заклепок.
• Заклепочные соединения тяжелее сварки и пайки. Выступ заклепки также влияет на эстетический вид.
• Как правило, они не образуют герметичного или герметичного соединения, если только с заклепками не используются горячие заклепки или герметик.
• Процесс клепки более шумный, чем сварка, из-за ударов молотком.

Также прочтите: Батарея бесключевого дистанционного управления разряжена | Когда замена батареи брелока замена? | Как заменить батарею пульта без ключа

Часто задаваемые вопросы (FAQ)

Что такое заклепка?

Заклепка представляет собой механическую застежку, состоящую из головки на одном конце и цилиндрического стержня на другом (называемого хвостовиком), имеющего вид металлического штифта.

Types of Rivets

1. Blind Rivet
2. Solid Rivet
3. Split Rivets
4. Friction-Lock Rivet
5. Self-Piercing Rivet
6. Threaded Rivets
7. Drive Rivet
8. Semi Tubular Rivets
9. Oscar Rivet
10. Flush Rivet

How Does Riveting Work?

Заклепка деформируется в результате удара или раздавливания хвостовой части, что делает материал более плоским и обычно приводит к расширению хвостовой части примерно в полтора раза по сравнению с первоначальным диаметром стержня. Законченный хвост имеет форму гантели, завершающей заклепочное соединение.

Различные типы заклепок

Существует много типов заклепок: глухие заклепки, цельные заклепки, трубчатые заклепки, приводные заклепки, разрезные заклепки, заклепки с буртиками, заклепки лужения, ответные заклепки и ленточные заклепки. Каждый тип заклепок имеет уникальные преимущества, что делает их идеальными для разных типов креплений.

Части заклепки

Заклепки состоят из двух частей. Первая часть называется телом заклепки (также известным как оболочка или шляпка), а вторая часть называется оправкой (также известной как стержень). В ситуациях, когда доступ к обеим сторонам компонента ограничен, сначала в соединяемых деталях просверливается отверстие.

Для чего используются заклепки?

Заклепка — это тип крепежа, который используется при неразъемной сборке изделия или заготовки. Имея болтообразную конструкцию, они крепятся головкой, которая шире вала.

Материал заклепки

Алюминий. Известный своей мягкостью и легкостью, алюминий по-прежнему остается одним из наиболее распространенных материалов для заклепок и крепежных деталей. Алюминий обеспечивает сильную коррозионную стойкость и идеально подходит для многих применений.

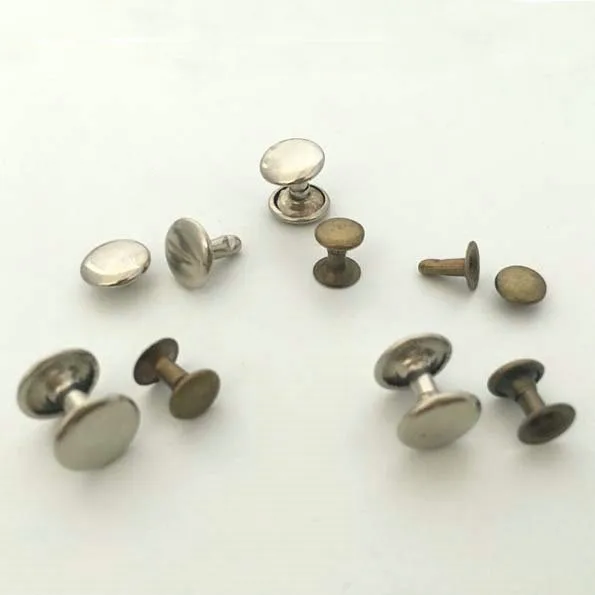

Типы заклепок для кожи

Приведены инструкции по установке четырех наиболее распространенных типов: быстрые заклепки, заклепки с двойной головкой, трубчатые заклепки и медные заклепки.

Массивная заклепка

Цельная заклепка — один из древнейших и наиболее надежных видов крепежа, обнаруженный в археологических находках, относящихся к бронзовому веку. Цельные заклепки состоят просто из стержня и головки, которые деформируются молотком или заклепочным пистолетом. Инструмент для сжатия или обжима заклепок также может деформировать заклепки этого типа.

Что такое заклепка? — Определение, типы, работа и процесс

Что такое заклепка?

Заклепка представляет собой постоянное механическое соединение, состоящее из головки на одном конце и цилиндрического стержня на другом конце (называемого хвостовиком), имеющего вид металлического штифта. Заклепки используются для соединения крупных структурных элементов, небольших электронных узлов и практически любых деталей, попадающих между этими крайностями.

При установке заклепку помещают в перфорированное или просверленное отверстие, а хвостовик высаживают или сгибают (т. е. деформируют), так что он расширяется примерно в 1,5 раза по сравнению с первоначальным диаметром стержня, удерживая заклепку на месте. Другими словами, удары или вытягивания создают новую «голову» на хвостовой части, разбивая материал «хвоста» более плоско, в результате чего получается заклепка, которая имеет форму гантели.

Чтобы различать два конца заклепки, первоначальная головка называется заводской головкой, а деформированный конец называется заводской головкой или заклепкой.

Поскольку на каждом конце установленной заклепки имеется головка, она может выдерживать растягивающие нагрузки. Однако он гораздо более способен выдерживать сдвигающие нагрузки (нагрузки, перпендикулярные оси вала).

Крепления, используемые в традиционном деревянном судостроении, такие как медные гвозди и зажимные болты, работают по тому же принципу, что и заклепки, но использовались задолго до введения термина «заклепка» и, если их помнят, обычно классифицируются как гвозди и болты соответственно.

Как работают заклепки?

Заклепка представляет собой механическую застежку с плоским валом без резьбы, который вставляется через отверстия для соединения двух или более деталей вместе. Постоянно сформированная головка на каждом конце предотвращает удаление заклепки из отверстия. Вал предотвращает любые радиальные перемещения компонентов.

В зависимости от типа заклепки и ее способности выдерживать сдвигающие нагрузки, она может выдерживать значительные нагрузки. Головки предотвращают осевые перемещения деталей, хотя таким образом поддерживается меньшая сила.

Функция заклепки аналогична функции гайки и болта. Однако, хотя гайки можно легко открутить для разборки и повторной сборки, обычно заклепки ломаются или повреждаются перед снятием. Поэтому они предназначены для постоянных или полупостоянных соединений, выполняя ту же роль, что и конструкционные клеи или сварка. Преимущество заключается в их способности противостоять вибрации и обеспечивать фиксацию соединений с помощью короткой длины хомута.

Заклепка имеет предварительно отформованную головку на одной головке, называемую заводской головкой. Другая головка формируется после вставки и называется головкой цеха. Заводская головка похожа на головку на одном конце болта, а заводская головка похожа на гайку, которая образует временную головку на другом конце болта.

Конец стержня заклепки, входящий в головку магазина, называется хвостовиком. Процесс превращения хвоста в голову известен как опрокидывание или раскряжевка, что означает его деформацию. При этом хвост расширяется, позволяя надежно удерживать заклепку на месте.

Две головки на каждом конце установленной заклепки позволяют ей воспринимать растягивающие нагрузки (две силы тянут в противоположных направлениях) и сдвигающие нагрузки (сила параллельна поверхности или оси вала).

Что такое процесс клепки?

Клепка — это процесс ковки, который может использоваться для соединения деталей с помощью металлической детали, называемой заклепкой. Заклепка служит для соединения деталей через смежные поверхности. Через детали соединяется прямая металлическая деталь. Затем оба конца формируются над соединением, надежно соединяя детали.

Металлическая заготовка, используемая для формирования соединения, может быть полой или сплошной. Заклепки имеют множество применений, например, в строительстве и производстве листового металла.

Клепка Определение

Клепка — это процесс ковки, в котором может использоваться сила для соединения частей вместе путем захвата и закручивания металлической детали, называемой заклепкой.

Использование материала в заклепках

Материал заклепок должен быть прочным и пластичным. Обычно они изготавливаются из стали (низкоуглеродистой или никелевой стали), латуни, алюминия или меди, но когда основное внимание уделяется прочности и герметичности соединения, используются стальные заклепки.

Типы заклепок

Есть Различные типы заклепок:

• Глухие заклепки.
• Заклепки со сплошной/круглой головкой.
• Полутрубчатые заклепки.
• Заклепки Оскар.
• Заклепки приводные.
• Плоские заклепки.
• Заклепки с фрикционным замком.
• Разрезные заклепки
• Резьбовые заклепки
• Самонарезающая заклепка

1. Вытяжная заклепка

Вытяжные заклепки или заклепки с разрывом стержня представляют собой трубчатые крепежные детали с оправкой, проходящей через центр. Вытяжные заклепки вставляются в просверленные отверстия в соединяемых деталях, и с помощью специального инструмента проводится оправка через тело заклепки. Глухой конец расширяется, и оправка отрывается.

В отличие от сплошных заклепок, глухие заклепки можно устанавливать в соединениях только с одной стороны детали, что делает их «глухими» к противоположной стороне.

Вытяжные заклепки получили свое название из-за того, что их можно полностью установить с одной стороны. Идеально подходит для проектов, где доступ к стыку ограничен только с одной стороны. Вытяжные заклепки доступны в стандартных, конструкционных, закрытых и различных других стилях для широкого спектра применений.

2. Сплошная заклепка

Сплошные заклепки относятся к самым простым, надежным и старейшим видам крепежа. Эти простые устройства состоят из сплошного вала с головкой на одном конце; после установки безголовый конец сплошной заклепки деформируется молотком или заклепочным пистолетом, чтобы удерживать его на месте.

Цельные заклепки, возможно, являются наиболее широко используемым типом заклепок и используются там, где важны надежность и безопасность.

Он был обнаружен в археологических находках, относящихся к бронзовому веку. Цельные заклепки состоят просто из стержня и головки, которые деформируются молотком или заклепочным пистолетом. Такие заклепки бывают с закругленными (универсальными) или потайными головками под углом 100°.

3. Заклепка приводная

Заклепка приводная представляет собой тип вытяжной заклепки с коротким стержнем, выступающим из головки. После того, как приводная заклепка вставлена ​​в отверстие, оправка вбивается молотком или другим инструментом, чтобы развальцовывать конец заклепки, находящийся внутри отверстия.

Обычно используется для приклеивания деревянных панелей на место, так как не нужно просверливать отверстие насквозь, что обеспечивает эстетичный внешний вид.

Они также могут использоваться с пластиком, металлом и другими материалами и не требуют специального установочного инструмента, кроме молотка и, возможно, опорного блока, помещаемого позади заклепки при забивании ее на место.

Приводные заклепки имеют меньшее усилие зажима, чем большинство других заклепок. Приводные винты, возможно, другое название приводных заклепок, обычно используются для крепления табличек с именами в глухих отверстиях.

4. Полутрубчатые заклепки

Полутрубчатые заклепки аналогичны сплошным заклепкам, но имеют отверстие на конце заклепки, противоположном головке. Это отверстие заставляет трубчатую часть заклепки (вокруг отверстия) катиться наружу при приложении силы. Полутрубчатые заклепки также требуют меньшего усилия для установки и сборки.

Усилие, необходимое для установки полутрубчатой ​​заклепки, составляет примерно 1/4 от силы, необходимой для установки сплошной заклепки. Трубчатые заклепки иногда предпочтительны в качестве точек поворота, поскольку вздутие заклепки происходит только в хвостовой части.

Тип оборудования, используемого для установки полутрубчатых заклепок, варьируется от инструментов для прототипирования до полностью автоматизированных систем. Типичными монтажными инструментами являются ручная рукоятка, пневматический соковыжималка, ударный пресс, ударный заклепочник и, наконец, робототехника, управляемая ПЛК.

Наиболее распространенной машиной является ударный заклепочник, а полутрубчатые заклепки чаще всего используются в освещении, тормозах, лестницах, переплетах, воздуховодах ОВКВ, механических изделиях и электронике.

5. Разрезные заклепки

Разрезные заклепки идеально подходят для прокалывания более мягких материалов, таких как большинство видов дерева, кожи и пластика. Это стандартные заклепки «домашнего ремонта». Они распиливают или расщепляют тела острыми концами, чтобы сделать собственные отверстия в коже, волокне, пластике или мягких металлах. Они не используются в критических приложениях.

6. Резьбовые заклепки

Резьбовые вставки и заклепочные гайки обеспечивают исключительно прочную постоянную резьбу через листовые материалы и другие материалы, где установка возможна только с одной стороны.

Резьбовые заклепки имеют внутренний стержень с резьбой (стержень) с внешней частью, плоско обработанной с двух сторон, чтобы инструмент мог захватывать и вращать. Головка обычно имеет шестигранную форму, чтобы предотвратить вращение трубчатого корпуса во время затяжки и отламывания оправки.

7. Заклепка Oscar

Заклепки Oscar похожи на глухие заклепки по внешнему виду и установке, но имеют разрез вдоль полого стержня. Эти расколы заставляют вал сгибаться и расширяться, когда оправка втягивается в заклепку.

Этот раструб обеспечивает широкую опорную поверхность, что снижает вероятность выдергивания заклепки. Эта конструкция идеальна для приложений с высокой вибрацией, когда задняя поверхность недоступна.

Вариантом заклепки Oscar является заклепка Olympic, в которой используется алюминиевый стержень, втянутый в головку заклепки. После установки головку и оправку сбривают заподлицо, в результате чего внешний вид очень напоминает заклепку с головкой жаровни.

8. Заклепка заподлицо

Заклепка заподлицо в основном используется на внешних металлических поверхностях, где важны хороший внешний вид и устранение ненужного аэродинамического сопротивления. Заклепка заподлицо использует отверстие с зенковкой; их также обычно называют заклепками с потайной головкой.

Заклепки с потайной головкой или заподлицо широко используются на внешней стороне самолета по аэродинамическим причинам, таким как уменьшение сопротивления и турбулентности. Дополнительная обработка после установки может быть выполнена для улучшения воздушного потока.

9. Заклепка с фрикционным замком

Они напоминают разжимной болт, за исключением того, что стержень защелкивается под поверхностью при достаточном натяжении. Глухой конец может быть либо потайным («заподлицо»), либо куполообразным.

Одной из первых форм вытяжных заклепок, которая впервые широко использовалась в авиастроении и ремонте, были заклепки с фрикционным замком Cherry. Первоначально фрикционные замки Cherry были доступны в двух вариантах: со сквозным полым стержнем и самозакрывающимися.

Проходной тип больше не используется; однако самозатыкающаяся фрикционная заклепка Cherry до сих пор используется для ремонта легких самолетов.

Заклепки с фрикционным замком не могут заменить заклепки со сплошным стержнем, размер за размером. Когда фрикционный замок используется для замены заклепки со сплошным стержнем, он должен быть как минимум на один размер больше в диаметре, потому что фрикционная заклепка теряет значительную прочность, если ее центральный стержень выпадает из-за вибрации или повреждения.

10. Самонарезающая заклепка

Самопроникающая заклепка (SPR) — это процесс соединения двух или более материалов с помощью специальной заклепки. В отличие от сплошных, глухих и полутрубчатых заклепок, самопроникающие заклепки не требуют сверления или пробивки отверстия.

SPR изготовлены методом холодной ковки до полутрубчатой ​​формы и имеют частичное отверстие на противоположном конце головки. Конечная геометрия заклепок имеет скошенный выступ, который помогает заклепке проникать в соединяемые материалы.

Гидравлическое или электрическое устройство для установки заклепок с сервоприводом вбивает заклепку в материал, а обжимная матрица создает полость для течения перемещенного материала нижнего листа.

Самонарезающая заклепка полностью протыкает верхний лист(ы), но только частично пробивает нижний лист. Поскольку хвостовой конец заклепок не пробивает нижний лист, обеспечивается водонепроницаемость или газонепроницаемость соединения.

Под действием осадочного штампа задний конец заклепки расширяется и входит в нижний лист, образуя низкопрофильную пуговицу.

Что такое заклепочное соединение?

Заклепочное соединение представляет собой неразъемное соединение, в основном состоящее из двух компонентов (соединяемых частей), которые удерживаются вместе заклепкой с головкой вверху и хвостом внизу.

Заклепочные соединения очень похожи на болтовые соединения, хотя заклепки проходят через углепластик и частично алюминиевые сплавы в нижней части и развальцовываются внутри алюминиевых сплавов с помощью штампа для создания соединения.

Типы заклепочных соединений

Ниже приведены два типа заклепочных соединений: соединения внахлест и встык, в зависимости от способа соединения пластин.

Соединение внахлестку

В соединениях внахлест соединяемые детали перекрывают друг друга. Соединения внахлестку можно использовать для соединения дерева, пластика или металла. Соединение внахлестку можно использовать в деревообработке для соединения древесины вместе. Соединение внахлест может быть полным или половинным.

Стыковое соединение

В стыковых соединениях дополнительный кусок материала используется для соединения двух компонентов, которые должны быть соединены друг с другом встык. Название «стыковое соединение» происходит от способа соединения материала.

Стыковое соединение – это такое соединение, при котором основные пластины выровнены встык (т. е. соприкасаются) друг с другом, а накладка (т. е. лента) размещается либо с одной, либо с обеих сторон основных пластин. Затем накладная пластина склеивается с основными пластинами.

Стыковые соединения подразделяются на следующие типы:

Рекламные объявления

1. Стыковое соединение с одной лентой , края основных пластин соприкасаются друг с другом, и только одна накладка размещается на одной стороне основных пластин, а затем склепаны вместе.
2. В стыковом соединении с двойной лентой края основных пластин упираются друг в друга, а две накладные пластины размещаются по обеим сторонам основных пластин, а затем скрепляются заклепками. И в дополнение к вышесказанному, следующие типы заклепочных соединений в зависимости от количества рядов заклепок.
3. Цепное заклепочное соединение В этом типе расположенные ряды заклепок могут лежать точно напротив друг друга по прямым линиям.
4. Заклепка «зигзаг» В отличие от предыдущего типа, здесь ряды могут располагаться в шахматном порядке и не дополнять друг друга.
5. Соединение с ромбовидной заклепкой Этот тип соединения обычно встречается в стыковых соединениях. здесь заклепки расположены рядами, которые расширяются на торцах и сужаются к противоположным краям, образуя ромбовидную форму.

Применение заклепочных соединений

Вот некоторые области применения заклепочных соединений:

• Заклепочные соединения представляют собой неразъемные соединения, используемые в основном для скрепления листов и фасонного проката.
• Используется для конструкции самолета, где используется алюминий.
• Применяется при изготовлении кузовов автобусов и троллейбусов для создания тяжелонагруженного соединения
• Применяется для металлов с плохой свариваемостью.
• Используется для разнородных материалов, таких как асбестовые фрикционные накладки и сталь.
• Используется там, где необходимо избежать термических эффектов, например, при сварке.
• Сварные соединения плохо гасят вибрации, поэтому там, где это необходимо, вместо них используются заклепки.
• Используются в соединениях внахлестку, абатменте и двойной накладке.
• Он легкий, намного дешевле и обладает высокой прочностью.
• Их все еще можно использовать для строительства металлического моста, подъемных кранов, котлов и напорных баков. Но какой-то другой процесс присоединения может служить лучше.
• В основном заклепки широко используются для соединения компонентов самолетов, котлов, кораблей и ящиков, а также других корпусов.

Преимущества и недостатки клепки

Преимущества клепки

• Относительно недорогой метод. Производство заклепок дешево.
• Заклепку можно использовать для соединения черных и цветных металлов, таких как алюминиевые и медные сплавы.
• Заклепку можно использовать для соединения неметаллических материалов, таких как дерево, пластик, листы асбеста и т. д.
• Одним из основных преимуществ заклепки является то, что ее можно использовать для соединения разнородных материалов. (соединение алюминиевой пластины и медной пластины).
• Возможность соединения независимо от местоположения. (вертикальный, потолочный и т.д.)
• Не образуются дымы и газы, как при сварке; продукция является экологически чистой, а также удобной для пользователя.
• Заклепочные соединения более надежны, чем другие методы, в тех случаях, когда соединение подвергается чрезмерной вибрации и ударным нагрузкам.
• Высокая прочность на сдвиг, хорошая усталостная прочность.
• Алюминиевые заклепки легче болтов и винтов. Они также обладают высокой стойкостью к атмосферной и химической коррозии.
• Поскольку в процессе соединения не происходит плавления металла и неравномерного нагрева и охлаждения, термическое воздействие на заклепочные соединения сведено к минимуму. Таким образом, он практически не повреждает защитные покрытия материала.
• Проверка качества заклепочного соединения проще, чем проверка сварки.
• Демонтаж заклепочного соединения вызывает меньше повреждений по сравнению со сварным соединением.

Ограничения клепки

• Клепка требует больше рабочего времени, чем сварка. Необходимы дополнительные операции, такие как разметка и сверление отверстий. Трудозатраты на заклепочные соединения высоки.
• Концентрация напряжений в отверстиях под заклепки металлических пластин.
• Отверстия могут ослабить рабочее сечение пластины. Тогда для компенсации этой проблемы требуется дополнительная толщина. Эта дополнительная толщина и нахлест пластин для клепки увеличивают металлоемкость.
• Имеет больший вес, чем сварное соединение, за счет накладки-накладки и заклепок.
• Заклепочные соединения более объемные, чем сварка и пайка. Выступ заклепки также влияет на эстетический вид.
• Как правило, они не создают герметичного или герметичного соединения, если только вместе с заклепками не используются горячие заклепки или герметик.
• Процесс клепки более шумный, чем сварка, из-за ударов молотком.

Типы отказов в заклепочных соединениях

• Разрушение при сдвиге
• Разрушение пластин при растяжении
• Разрушение пластин при раздавливании
• Разрушение пластин при сдвиге в краевой области
• Разрыв пластины в краевой области

Часто задаваемые вопросы.

Что такое заклепка?

Заклепка представляет собой постоянное механическое соединение, состоящее из головки на одном конце и цилиндрического стержня на другом конце (называемого хвостовиком), имеющего вид металлического штифта. Заклепки используются для соединения крупных структурных элементов, небольших электронных узлов и практически любых деталей, попадающих между этими крайностями.

Какие бывают заклепки?

Типы заклепок:

• Заклепки со сплошной/круглой головкой.
• Полутрубчатые заклепки.
• Вытяжные заклепки.
• Заклепки Оскар.
• Заклепки приводные.
• Плоские заклепки.
• Заклепки с фрикционным замком.
• Разрезные заклепки
• Резьбовые заклепки
• Самонарезающая заклепка

Какие бывают типы заклепочных соединений?

Существует два основных типа заклепочных соединений: соединения внахлест и встык. При соединении внахлестку соединяемые компоненты перекрывают друг друга, тогда как при стыковом соединении используется дополнительный кусок материала для соединения двух соединяемых компонентов, которые прилегают друг к другу встык.

Объявления

Что означает заклепка?

1: для крепления заклепками или как бы с помощью заклепок. 2: опрокинуть конец или острие (чего-либо, например, металлической булавки, стержня или болта) ударами или нажатием, чтобы образовалась головка. 3: прочно закрепить или зафиксировать. 4: полностью привлекать и удерживать (что-то, например, внимание человека).

Что такое заклепка?

Определение заклепки — это металлический болт с головкой, используемый для соединения двух или более деталей в обход стержня через отверстие в каждой детали, а затем забивая или придавливая гладкий конец, чтобы образовалась вторая головка. заклепка глагол. клепаный; клепка; заклепки.

Что такое заклепка?

Заклепка представляет собой механическую застежку, состоящую из головки на одном конце и цилиндрического стержня на другом (называемого хвостовиком), имеющего вид металлического штифта.

Почему используется заклепка?

Некоторые преимущества заклепок включают устойчивость к вибрации, низкопрофильные головки и быструю и недорогую сборку, когда требуется большое количество крепежных деталей. Для типичных применений в мастерских, где обычно используются заклепки, резьбовые соединения обеспечат превосходную прочность.

Где используются заклепки?

Стальные заклепки можно найти в статических конструкциях, таких как мосты, краны и каркасы зданий. Установка этих креплений требует доступа к обеим сторонам конструкции. Сплошные заклепки закручиваются с помощью гидравлического, пневматического или электромагнитного обжимного инструмента или даже ручного молотка.

Заклепки лучше шурупов?

По сравнению с шурупами заклепки держат гораздо лучше. Их невозможно открыть и они не расшатываются. Это связано с тем, что винт имеет головку только с одной стороны, а заклепка поддерживает обе стороны. Это также важно в процессе транспортировки, когда рама подвергается вибрации.

Что такое авиационная заклепка?

Заклепочная гайка представляет собой цельную трубчатую алюминиевую заклепку с внутренней резьбой и расточенным отверстием, которую можно вытягивать вверх или с головкой при работе полностью с одной стороны, образуя выпуклость или головку на слепой стороне.

Как устанавливаются заклепки?

Водонепроницаемы ли заклепки?

Стандарт: самые распространенные и наименее дорогие, эти вытяжные заклепки не являются водонепроницаемыми и не такими прочными, как другие типы крепежа. Герметичный: как и у стандартных заклепок, оправка этой заклепки полностью закрыта, что делает ее водонепроницаемой.

Что делать, если заклепка слишком длинная?

Фактическая длина заклепки больше, чем диапазон захвата. Если захват заклепки слишком короткий, это создает слабое соединение. Если захват слишком длинный, стоимость заклепки будет излишне высокой, и заклепка может помешать зазору с глухой стороны.

Почему в самолетах используются заклепки?

Однако для критических компонентов корпуса самолета предпочтение отдается заклепкам из-за их способности выдерживать экстремальные нагрузки, не ломаясь и не подвергаясь другим повреждениям. Это более безопасный и эффективный способ для аэрокосмических компаний строить самолеты.

Что такое слепые гайки?

Заклепочная гайка, также известная как глухая гайка или гайка с гайкой, представляет собой цельную трубчатую заклепку с внутренней резьбой и раззенковкой, которая может полностью анкероваться с одной стороны. Существует два типа: один предназначен для образования выпуклости на обратной стороне панели при затягивании винта в его резьбу.

Что такое вытяжные заклепки?

Выдвижные заклепки, также известные как глухие заклепки, представляют собой тип заклепок. Они используются в тех случаях, когда доступ к задней стороне (слепой стороне) соединяемых деталей ограничен или отсутствует.

Эти крошечные кусочки металла на карманах ваших джинсов на самом деле очень важны | The Independent

Крошечные металлические круглые штучки на карманах джинсов, возможно, ускользнули от внимания большинства людей.

Известные как «заклепки», они размещаются на участках джинсов, которые с наибольшей вероятностью разорвутся при напряжении или движении, и помогают удерживать ткань вместе, тем самым продлевая срок их службы.

Но их вклад в историю джинсовой ткани и то, как она приобрела свою огромную популярность, более интересен. Собственно, они и привели к созданию «джинс».

В 1870-х годах рабочие носили джинсы, когда работали, но из-за физического труда их брюки быстро рвались.

По этой причине жена рабочего пошла к Джейкобу Дэвису, портному, и спросила, может ли он сшить пару джинсовых рабочих брюк, которые не распадались бы так быстро.

Предупреждение о вреде для здоровья узких джинсов

Г-ну Дэвису пришла в голову идея наклеить заклепки на места, подвергающиеся наибольшему напряжению, такие как углы карманов и основание ширинки. Заклепки помогали скреплять ткань и уменьшали вероятность того, что брюки порвутся.

Поскольку его брюки с заклепками мгновенно стали хитом среди рабочих, мистеру Дэвису понадобился деловой партнер, и он связался с неким Леви Страусом, который в то время торговал галантерейными товарами и продал мистеру Дэвису ткань для пошива его брюк.

Двое мужчин получили патент на дизайн в 1873 году, и брюки с заклепками пользовались огромным успехом, хотя название «джинсы» они получили только в 1960-х годах.

Хотя джинсовые брюки использовались много лет назад, именно создание заклепок привело к производству и продаже того, что мы сейчас называем «джинсами».

Регистрация — это бесплатный и простой способ поддержать нашу по-настоящему независимую журналистику. действительный адрес электронной почты

Пожалуйста, введите действительный адрес электронной почты

Пароль

Должно быть не менее 6 символов, включая буквы верхнего и нижнего регистра и число

Должно быть не менее 6 символов, включая символы верхнего и нижнего регистра и число

Должно быть не менее 6 символов, включая символы верхнего и нижнего регистра и цифру

Имя

Пожалуйста, введите ваше имя

Специальные символы не допускаются

Пожалуйста, введите имя от 1 до 40 символов

Фамилия

Пожалуйста, введите вашу фамилию

Специальные символы не допускаются

Пожалуйста, введите имя от 1 до 40 символов

Выберите год рождения3004200320022001200019991998199719961995199419931992199119

9198819871986198519841983198219811980197919781977197619751974197319721971197019691968196719661965196419631962196119601959195819571956195519541953195219511950194919481947194619451944194319421941194019391938193719361935193419331932193119301929192819271926192519241923192219211920191919181

161

14

You must be over 18 years old to register

You must be over 18 years old to register

Year of birth

I would like to be emailed about offers, events and updates from The Independent. 9verifyErrors}} {{message}} {{/verifyErrors}}

Нажимая «Создать мой аккаунт», вы подтверждаете, что ваши данные были введены правильно, вы прочитали и согласны с нашими Условиями использования, Политикой в ​​отношении файлов cookie и Уведомлением о конфиденциальности.

Этот сайт защищен reCAPTCHA, к нему применяются Политика конфиденциальности Google и Условия использования.

Уже есть учетная запись? войти

Нажимая «Зарегистрироваться», вы подтверждаете, что ваши данные были введены правильно, а также вы прочитали и согласны с нашими Условиями использования, Политикой использования файлов cookie и Уведомлением о конфиденциальности.

Этот сайт защищен reCAPTCHA, к нему применяются Политика конфиденциальности Google и Условия использования.

Регистрация — это бесплатный и простой способ поддержать нашу по-настоящему независимую журналистику. действительный адрес электронной почты

Пожалуйста, введите действительный адрес электронной почты

Пароль

Должно быть не менее 6 символов, включая символы верхнего и нижнего регистра и цифру

Должно быть не менее 6 символов, включая символы верхнего и нижнего регистра и число

Должно быть не менее 6 символов, включая символы верхнего и нижнего регистра и число

Имя

Пожалуйста, введите ваше имя

Специальные символы не допускаются

Пожалуйста, введите имя от 1 до 40 символов

Фамилия

Пожалуйста, введите вашу фамилию

Специальные символы не разрешены

Пожалуйста, введите имя от 1 до 40 символов

Select your year of birth3004200320022001200019991998199719961995199419931992199119

9198819871986198519841983198219811980197919781977197619751974197319721971197019691968196719661965196419631962196119601959195819571956195519541953195219511950194919481947194619451944194319421941194019391938193719361935193419331932193119301929192819271926192519241923192219211920191919181

161

14

You must be over 18 years old to register

You must be over 18 years old to register 9verifyErrors}} {{message}} {{/verifyErrors}}

Нажимая «Создать мой аккаунт», вы подтверждаете, что ваши данные были введены правильно, вы прочитали и согласны с нашими Условиями использования, Политикой в ​​отношении файлов cookie и Уведомлением о конфиденциальности.

Этот сайт защищен reCAPTCHA, к нему применяются Политика конфиденциальности Google и Условия использования.

Уже есть учетная запись? войти

Нажимая «Зарегистрироваться», вы подтверждаете, что ваши данные были введены правильно, а также вы прочитали и согласны с нашими Условиями использования, Политикой использования файлов cookie и Уведомлением о конфиденциальности.

Этот сайт защищен reCAPTCHA, к нему применяются Политика конфиденциальности Google и Условия использования.

Популярные видео

{{/link}}

Клепка и сварка: плюсы и минусы каждого метода?

Последнее обновление 07 сентября 2022 г.

Выбор правильного метода соединения металлов очень важен, поскольку он делает ваше изделие конструктивно и коммерчески выгодным. Есть несколько факторов, на которые следует обратить внимание при выборе подходящего процесса присоединения. Присоединяйтесь к нам, и мы всесторонне рассмотрим плюсы и минусы клепки по сравнению со сваркой.

---

Обзор клепки

Авторы и права: kakilambe, Pixabay

Клепка — это неразъемный процесс крепления металла с использованием металлической детали, называемой заклепкой. Эта заклепка крепится к прилегающим поверхностям элементов. Таким образом, основная концепция заклепывания аналогична концепции гаек и болтов, но вместо двух отдельных частей заклепка представляет собой единую деталь, оба конца которой удерживают каждый кусок металла.

Как это работает?

Заклепка имеет два конца, известные как головка и хвостовик. Хвост обычно представляет собой гладкий цилиндрический стержень, а голова представляет собой полусферический купол.

Для установки эта заклепка помещается в перфорированное или просверленное отверстие. Хвост этой заклепки деформируется так, что расширяется примерно в 1,5 раза по сравнению с исходной шириной стержня. Новая голова формируется на стороне хвоста, разбивая его материал, чтобы он стал плоским, что делает его похожим на гантель. Это удерживает заклепку на месте и соединяет металлические части вместе. Деформированная головка называется головкой цеха для различения этих головок, а первоначальная загрузка известна как заводская головка.

Так как с каждой стороны установленной заклепки имеется торец, это соединение может выдерживать значительные сдвигающие и растягивающие нагрузки.

Распространенные типы заклепок

Цельные

Большинство цельных заклепок изготавливаются из алюминия, так как его можно легко выбить с хвостовой части с помощью пневматического молотка. Следовательно, цельная заклепка должна иметь свойство холодной штамповки без растрескивания между процедурами. Угол потайной головки мог варьироваться от 60° до 120°. Однако обычно используются углы от 82° до 100°. Иногда острые концы некоторых сплошных заклепок удаляют, сохраняя при этом посадку заподлицо.

Глухие

Они называются вытяжными заклепками, потому что их можно полностью установить только с одной стороны. Только один оператор с меньшим уровнем подготовки может установить глухую заклепку; инструмент, используемый для его установки, также является портативным. Эти заклепки имеют преимущество перед сплошными заклепками, поскольку доступна только одна сторона заготовки. При заданной длине заклепку можно использовать со многими материалами различной толщины. Эта заклепка очень проста в установке, и даже сила зажима лучше и равномернее, чем у сплошной заклепки.

Вытягивающий стержень

Они устанавливаются с помощью инструмента, который воздействует на головку заклепки при протягивании зубчатого стержня для расширения другой стороны трубчатой ​​заклепки. При достижении соответствующей нагрузки эта оправка ломается в надрезе.

Резьбовой стержень

Заклепки с резьбовым стержнем включают в себя стержень с наружной частью, уплощенной машиной с двух сторон, чтобы инструмент мог удерживаться и вращаться. Головка обычно имеет шестиугольную форму, поэтому вращение не происходит.

Трубчатые

Частично полые и доступны в различных конфигурациях. Полый конец этой заклепки подвергается холодной штамповке с полевой головкой. Поскольку для этих видов заклепок требуется очень обширная холодная штамповка. Поэтому они пластичны и изготовлены из материалов с низкой прочностью.

Области применения

Клепка уже давно широко используется. Известные сооружения, такие как Эйфелева башня и Сиднейский мост Харбор-Бридж, скреплены заклепками. Бронированные танки, самолеты, конструкции водосточных желобов, подвесные ремни и автомобильные шасси также включают клепку. Это нужно сделать даже для поддержки ваших обычных джинсов, дверей и окон.

Pros

• Заклепки дешевле сварочного оборудования
• Клепка может выполняться независимо от положения/местоположения. (вертикальный и др.)
• Очень высокая прочность на сдвиг и сопротивление усталости
• Удаление заклепки вызывает меньше повреждений, чем сварное соединение
• Некоторые заклепки могут выдерживать атмосферную и химическую коррозию
• Отсутствие значительных повреждений защитных покрытий задействованных деталей
• Может использоваться для соединения черных, цветных металлов и даже неметаллов

Минусы

• Необходимость предварительного сверления отверстий
• Шумный процесс
• Отнимает много времени
• Негерметичное соединение
• Заклепки увеличивают вес, а отверстия снижают устойчивость
• Заклепочные соединения значительно крупнее сварных
• Не всегда эстетично

---

Обзор сварки

Авторы и права: vespaburoks, Pixabay

Альтернативой клепке является непрерывная процедура изготовления, известная как сварка. Этот процесс соединения использует терморазмягчение материалов (размягчение при нагревании и затвердевание при охлаждении). Обычно используется для соединения металлов и термопластов. Он использует высокую температуру, используя электричество, чтобы расплавить кусочки и сплавить их для охлаждения и затвердевания.

Как это работает?

Во-первых, основной металл расплавляется при высокой температуре. После этого к этому соединению добавляется наполнитель, чтобы создать расплавленный материал, называемый сварочной ванной. Эта сварочная ванна остывает и образует соединение; в зависимости от конфигурации это соединение может быть прочнее основного или основного металла. В ванне находится давление для получения плотного и прочного сварного соединения. Этот процесс также требует некоторой защиты или защиты, чтобы наполнитель и расплавленные материалы не загрязнялись факторами окружающей среды.

Распространенные виды сварки

Дуговая сварка

Этот вид сварки включает множество ручных, полуавтоматических и автоматических сварочных процессов. Содержащиеся в нем методы обычно используются для соединения нержавеющей стали, алюминия, кобальта, титана, никеля и медных сплавов. И этот вид сварки используется в нефтяной, газовой, энергетической, аэрокосмической и автомобильной промышленности.

К ним относятся:

• Сварка металлов в среде инертного газа (MIG)
• Ручная сварка
• Сварка вольфрамовым электродом в среде инертного газа (TIG), также известная как газовая сварка
• Металлическая сварка в активном газе (MAG)
• Дуговая сварка порошковой проволокой (FCAW)
• Дуговая сварка металлическим газом (GMAW)
• Дуговая сварка под флюсом (SAW)
• Дуговая сварка в защитном металле (SMAW)
• Плазменная дуговая сварка

Сварка трением

Этот метод основан на механическом трении. Его можно наносить на различные материалы, такие как сталь, алюминий и даже дерево. Механическое трение используется для выработки тепла для смягчения основного материала, перемешивания и создания прочной связи по мере его охлаждения. При сварке трением не требуется флюс, наполнитель или защитный газ.

Этот процесс выгоден для применения в аэрокосмической отрасли, поскольку он может объединять «несвариваемые» легкие алюминиевые сплавы.

Существует четыре основных процесса:

• Сварка трением с перемешиванием (СТП)
• Точечная сварка трением с перемешиванием (FSSW)
• Линейная сварка трением (LFW)
• Вращательная сварка трением (RFW)
• Подробнее:  Что такое сварка трением? Тщательное понимание

Электролучевая сварка

Это процесс сварки, в котором используется высокоскоростной пучок электронов для получения тепла и плавления заготовок для их соединения друг с другом. Он выполняется в вакууме, чтобы избежать рассеяния пучка электронов. Этот тип сварки в основном используется для соединения толстых металлических профилей.

Лазерная сварка

В данном случае лазер используется для концентрирования высокой температуры, что идеально подходит для глубоких сварных швов и высокой скорости соединения.

Этот метод занимает значительно меньше времени, чем другие методы, что делает его пригодным для крупносерийных применений в автомобильной промышленности. Это может быть выполнено на воздухе и не требует вакуума.

Сварка сопротивлением

Этот процесс является быстрым и, следовательно, используется в автомобильной промышленности. Его можно разделить на две категории:

1. Точечная сварка сопротивлением: в процессе точечной сварки используется тепло, выделяемое между двумя электродами, прикладываемое к небольшому участку для зажима заготовок.
2. Сварка сопротивлением шву: очень похожа на точечную сварку, только электроды заменены вращающимися колесами, чтобы получить равномерный сварной шов без утечек.

Области применения

Различные виды сварки используются для различных целей, таких как судостроение, промышленные трубопроводы, железные дороги, производственные предприятия, автомобилестроение, обустройство дома, авиастроение, аэрокосмическая промышленность и машиностроение.

Pros

• Сварные конструкции легче заклепочных соединений
• Более эффективно, чем клепка
• Изменения или модификации относительно просты по сравнению с
• Лучшая эстетика

Минусы

• Требуется квалифицированный рабочий под наблюдением
• Неравномерный нагрев и охлаждение могут привести к деформации, что может привести к дополнительным нагрузкам
• Могут образоваться трещины
• Должен соответствовать более жестким критериям проверки

---

Другие факторы, которые следует учитывать

Теперь, когда мы рассмотрели основы обоих процессов, давайте рассмотрим факторы, которые необходимо учитывать, чтобы определить, какой из них подходит для текущей задачи.

1. Соединяемые материалы

Соединяемые металлы одинаковые или разные? Если разные, то в чем же отличия и в какой степени они влияют на их присоединение?

Преимущество: Клепка более универсальна, когда речь идет о соединении различных материалов.

2. Несущая способность

Какое сжатие или растяжение может выдержать металл?

Преимущество: Оба являются чрезвычайно прочными соединениями, но сварка имеет небольшое преимущество.

3. Изменяемость

Вы хотите постоянное или временное соединение? Если нужно переставить, то сколько раз можно менять, чтобы сустав не разрушился?

Преимущество: Сварка

4. Точки плавления и кипения

Преимущество: Нет

5. Ответ на условия окружающей среды, такие как дождь, пыль, масло и т. Д.

Преимущество: Свад

. 6. ВЫИЗВОДСТВО ПОДВЕСКА ПОДВЕРЖКИ. После соединения 333333333333333333333333333333333333333333333333333333333333333333333333333333333н.

Соединение должно быть открыто или скрыто? Вы предпочитаете минималистическую и бесшовную эстетику или грубую и смелую?

Преимущество: Личное предпочтение

7. Стоимость и время изготовления

Бюджет и сроки соединения металлов

Преимущество: При изменении условий

8. Расходы на консервацию и обслуживание

Стоимость обслуживания и ремонта соединений. Как часто соединенные компоненты будут нуждаться в ремонте, техническом обслуживании или замене?

Преимущество: Сварка

---

Клепка или сварка: что лучше?

Безопасность

Итак, какой из них безопаснее, поскольку безопасность всегда должна быть в приоритете. Правильно сваренное соединение прочнее клепаного, если принять во внимание силы, которые могут разъединить детали. Поэтому сварка должна быть предпочтительнее для прочности соединения. Хотя сварка определенно небезопасна для неквалифицированной рабочей силы или плохого надзора, она может привести к серьезным травмам.

Особые приложения

Это должен быть первый вопрос, на который вы должны ответить, поскольку он имеет решающее значение для вашего окончательного решения.

Чтобы упростить вам задачу, вы можете воспользоваться следующими советами:

• Для временных соединений, требующих замены или изменения положения, механическое крепление или клепка предпочтительнее, чем сплавление или сварка.
• Клепка и сварка являются более прочными соединениями, чем клеевые соединения, и лучшее из них уже обсуждалось ранее.

Стоимость

В целом клепка дороже сварки, хотя заклепки дешевы. Но из-за объемных расчетов, связанных с его установкой, у него более затратная рабочая сила. Тем не менее, фактор стоимости сильно зависит от того, какой тип сварки вы рассматриваете, а также от того, какие заклепки вы имеете в виду. Для некоторых видов сварки требуются очень высококвалифицированные рабочие, что определенно увеличивает стоимость. Следовательно, это изменчиво и субъективно.

Удобство

Сварка абсолютно удобна, потому что не нужны отверстия или лишние расчеты, как при клепке.

Время

Поскольку время — деньги и очень ценно. Этот аспект нельзя игнорировать. Поскольку процессы нагрева требуют времени, горячая клепка требует времени, поскольку при этом не используются методы нагрева сварки. Для сравнения, сварка занимает мало времени, так как просверливает отверстия, вставляет заклепки, нагревает выступающий конец, а затем раскряжевывает его; эта процедура определенно требует значительного количества времени. Однако клепка с холодной штамповкой занимает меньше времени.

---

Заключение

Клепка и сварка имеют большое значение во многих отраслях промышленности по всему миру. Оба предложили большую силу и очень помогли в создании структуры или каркаса современных инноваций. Оба они являются частью методов, широко используемых для создания соединения между двумя или более металлическими поверхностями. Выбор того, какой из них использовать, зависит от того, чего работник намеревается достичь. Чтобы ответить на вопрос «Клепка против сварки: каковы плюсы и минусы каждого метода», сварка стоит на первом месте, когда речь идет об эффективности, долговечности и прочности, особенно при работе с более легкими конструкциями. С другой стороны, клепка необходима в обрабатывающей промышленности. Тяжелое оборудование и тяжелые металлы в основном соединяются клепкой. Таким образом, при планировании любой работы, связанной с соединением металлических изделий, важно сделать правильный выбор.

Вас также может заинтересовать:  Можно ли сваривать под дождем? Удивительный ответ!

---

Избранное изображение предоставлено: Pixabay

• Обзор клепки
• Как это работает?
• Common Types of Rivets
  • Solid
  • Blind
  • Pull Mandrel
  • Threaded Stem
  • Tubular
  • Applications
• An Overview of Welding
• How Does It Work?
• Общие виды сварки
  • Сварка дуги
  • Сварка для трений
  • Сварка электрической луча
  • Лазерная сварка
  • Сварка 70172
  • Применение
• . Другие факторы. Действие
• . Другие факторы с учетом
• . Другие коэффициенты. Действие

Заклепки и пуговицы на джинсах | GoldStar Tool

Что такое заклепки?

Эти маленькие металлические застежки состоят из двух частей: головки (декоративная верхняя часть заклепки) и гвоздя (меньшая часть, которая удерживает ее через изнаночную сторону ткани). Эти застежки, состоящие из двух частей, обычно являются постоянными и могут быть изготовлены из самых разных материалов, включая металл. Некоторые заклепки носят декоративный характер, а другие более функциональные.

Когда использовать заклепки

Заклепки можно использовать там, где швейная машина не может полностью закрепить строчкой и надежно скрепить слои ткани вместе. Используйте их там, где у вас есть дополнительная толщина, или когда вам нужно прикрепить две или более ширины ткани.

Для каких типов проектов подходят заклепки?

Используйте заклепки для скрепления кусков ткани вместе, например:

• Кожаные ремешки на сумках, ремнях, кошельках, брелоках и других предметах
• Обувь
• Прикрепление нейлоновых или хлопчатобумажных ремней к изделиям
• Тяжелая одежда (например, джинсы, джинсовые куртки, другая плотная одежда)
• Изделия из парусины
• Обивка

Конечно, заклепки могут быть не только функциональными, но и декоративными. . Жемчуг, заклепки и заклепки со стразами можно использовать для придания блеска костюмам, платьям, рубашкам, туфлям и другим предметам одежды, где требуется немного «побрякушек». Кошельки, портфели и другие сумки можно «улучшить» с помощью металлических заклепок различной формы, таких как те, что есть в нашей коллекции. Вы можете украсить другие текстильные изделия, такие как декоративные подушки, шторы и другие поделки, уникальным дизайном, используя заклепки.

Более простые заклепки, похожие на шпильки, полезны для более утилитарных проектов, таких как паруса, навесы, вывески из окрашенного холста, фартуки для магазинов и чехлы для мебели.

Выбор подходящих заклепок для вашего проекта

Поскольку заклепки бывают самых разных стилей и цветов, выбор подходящей может оказаться сложной задачей.

Измерьте толщину ткани, которую вы хотите прикрепить и соединить. Сердечник болта, или стержень заклепки, должен быть немного длиннее общей толщины ткани. Если заклепка слишком короткая, сердечник болта и колпачок не будут соединяться. Если стержень болта будет слишком длинным, в ткани появится щель, и материал со временем может начать изнашиваться.

Типы заклепок на выбор

Мы предлагаем различные типы заклепок, в том числе:

• Зубчатые заклепки в широком диапазоне стилей, включая:
  • Заклепки со стразами в прозрачных и цветных камнях », а также гематит, черный, янтарь, кристаллы, жемчужные заклепки и даже шипы
  • Заклепки из акрилового камня , в нескольких цветах
• Металлические заклепки различных форм, конструкций и металлов
• «Грибной купол , » модифицированная заклепка с круглым верхом
• Кнопка и винт Sam Browne , для временного применения (прокрутите страницу вниз для видео) )

• Колпачковые заклепки более элегантны с закругленными шляпками с обеих сторон и часто выглядят как серьги-гвоздики. Они применяются так же, как и другие заклепки, и соединяют два куска ткани, например кожи, с закругленной гладкой поверхностью. Заклепки на кепках отлично подходят как для использования (например, ремни для кошельков или сумок), так и для украшения (шапки, сумки и другие тяжелые предметы).0172
• Джинсовые заклепки (см. ниже)

Большой ассортимент заклепок Goldstar Tool гарантирует, что у вас будет подходящий тип заклепок для вашего проекта.

Обратите внимание, что для установки каждой из этих отдельных заклепок требуется специальный штамп, независимо от того, используете ли вы молоток и ручной инструмент для нескольких заклепок или используете один из наших сверхмощных прессов для установки большого количества заклепок. .

Джинсовые пуговицы и заклепки

Посмотрим правде в глаза: для джинсов нужна более тяжелая пуговица, чем для стандартной пары брюк или юбки. Обычные пуговицы не могут сравниться со стандартными металлическими пуговицами, а джинсы просто не смотрятся ни с чем другим.

Джинсовые пуговицы представляют собой заклепки, состоящие из двух частей, они тяжелее, чем плоские или металлические пуговицы, и плотно скрепляют пояс. Они устанавливаются так же, как и другие заклепки, с гвоздем на внутренней стороне ткани и верхней частью снаружи. Эти заклепки используются для крепления пояса с петлей.

Наши джинсовые пуговицы бывают разных стилей и отделок:

• Гладкая поверхность, с гладкой поверхностью
• Круглый (выглядит как защелка)
• Прихватка для пончиков, популярная дизайнерская модель с отверстием посередине.
• Традиционный дизайн дуба
• Star Design, с 8 пятиконечными звездами по центру
• Дизайн текста, «Гарантия высокого качества»

Наши джинсовые заклепки отлично подходят как для украшения, так и для усиления швов. Эти заклепки, также называемые «пуговицами для сосков», традиционно используются на швах передних карманов, которые с большей вероятностью будут растягиваться или растягиваться при регулярном использовании. Расклепывание этих швов поможет джинсам прослужить дольше и придаст им более отполированный вид. Вы также можете добавить наши джинсовые заклепки куда угодно, чтобы придать дополнительную прочность шву или просто для украшения.

Установка заклепок

Заклепки всех видов состоят из двух частей и имеют простую установку. Процесс прост:

• Проделайте отверстие подходящего размера в ткани (не слишком большое, гвоздь должен входить плотно).
• Вставьте соответствующий заклепочный гвоздь с внутренней стороны ткани до упора наружу
• Поместите гвоздь и ткань на заклепочную матрицу
• Поместите пуговицу с заклепками (пока в ткани) поверх гвоздя и нанесите:
  • Поместите наковальню сверху, затем осторожно ударьте резиновым молотком или молотком или
  • Поместите всю сборку в ручной пресс, пневматический пресс или пресс с лазерной указкой и нанесите

Вы должны точно знать, где должна стоять заклепка. Поскольку заклепки предназначены для постоянного использования, их практически невозможно снять без повреждений.

Матрица — это нижняя часть, которая удерживает гвоздь при установке заклепки и соответствует размеру гвоздя, а не фактической части пуговицы. Он должен проникать на всю толщину ткани.

Обратите внимание, что вам понадобится отдельная матрица для каждого размера заклепочного гвоздя, который вы используете, независимо от того, устанавливаете ли вы заклепку вручную, с помощью ручного пресса или автоматического станка. Goldstar Tool предлагает тысячи различных штампов для каждого размера заклепок, петель и люверсов. У нас также есть штампы для вырезания отверстий, которые работают со всеми нашими ручными инструментами, ручными прессами и автоматическими прессами.

Инструмент Goldstar для всех ваших потребностей в заклепках

Инструмент Goldstar предлагает множество функциональных и декоративных заклепок, в которых есть все, что вам нужно для текущего проекта или новейших разработок вашей компании.

Вы можете заказать все заклепки прямо на нашем сайте. Если у вас есть вопросы или вам нужно что-то конкретное, позвоните нам по телефону 1.800.868.4419 или напишите нам по адресу [email protected].

Что такое Ривет? Процесс клепки, определение, значение, типы, применение

Что такое заклепка? или Что такое процесс клепки? Есть идеи! В этой статье мы узнаем основное определение заклепок, их значение, различные типы, области применения, преимущества, недостатки и т. д. системы заклепок.

Давайте изучим процесс клепки!

Что такое заклепка – процесс клепки, определение, значение

Давайте узнаем об основах клепки, а также о процессе клепки.

Что такое заклепка?

Заклепка является одним из популярных и известных механических крепежных изделий. Вы видели это повсюду, от ваших маленьких игрушек до электронных деталей.

• Заклепки — это легко заменяемые крепления.
• У него есть голова и хвост; хвостовая часть цилиндрическая, а плавник полукруглый с несколько уменьшенной структурой.
• Очевидно, вы знаете, как выглядят заклепки, но все равно читаете.

Рис. 1 Что такое заклепка Определение процесса заклепки значение типов основы

Определение заклепки

Короткий металлический штифт или болт для скрепления двух металлических пластин, его безголовый конец выбивается или прижимается, когда он находится на месте.

Заклепка Значение

Заклепки похожи на крепежные детали без резьбы, которые обычно изготавливаются из стали или алюминия.

• Когда заклепка будет установлена, заклепка помещается в перфорированное или просверленное отверстие, а хвостовая часть как бы высаживается так, чтобы она расширилась примерно в 1,5 раза по сравнению с первоначальным диаметром стержня.
• Удары и вытягивания создадут головку на другом конце, а хвостовик станет более плоским.
• Итак, окончательная форма будет похожа на гантель.
• Возможно, вы все время знали о заклепках, но знаете ли вы, что это названия деталей.
• Это легко, это головка заклепки, штифт заклепки и конец ее конца заклепки.

Теперь кратко о процессе клепки.

Процесс клепки

Теперь нам известны такие детали заклепки, как головка заклепки, штифт заклепки и конец заклепки. Это основные части заклепки, и их легко распознать.

Что касается клепки, то это процесс ковки, который может быть использован для фиксации деталей вместе путем захвата и облегчения использования металлической детали, известной как заклепка.

Рис. 2 Что означает определение процесса заклепки Изображение: Wikimedia

• Проще говоря, части, используемые для соединения вместе с помощью заклепки, известны как процесс клепки.
• Заклепки представляют собой соприкасающиеся поверхности между двумя соединяемыми частями.
• Через отверстие или полость, предусмотренные для соединения двух материалов, будет вставлена ​​прямая металлическая деталь.
• Он образует соединение и, таким образом, детали будут надежно соединены.
• Процесс клепки может выполняться как для полых, так и для сплошных заготовок.

Как работают заклепки?

Мы уже узнали определение заклепки, теперь давайте посмотрим, как она работает? Заклепки можно использовать, используя различные методы.

Установленная заклепка либо просверливается, либо вставляется, либо вбивается в отверстие, хвост деформируется и таким образом удерживает заклепку на месте.

• Заклепка, как правило, деформируется в результате ударов по хвостовику, что делает материал более плоским, что приводит к увеличению диаметра.
• Когда забивание завершено, хвостовая часть имеет форму гантели, завершающей заклепочное соединение.

Как выполняется клепка?

Это обычный процесс, который вы, возможно, уже знаете. Но все же, для понимания, давайте проверим это сейчас.

• Во-первых, отверстие просверлено или пробито в месте или части, которые необходимо заклепать с помощью заклепки.
• Пробивка отверстий может быть легкой для тонких пластин, но трудной для толстых пластин и деталей.
• Для пробивки отверстий в этих деталях используются различные методы обработки давлением.
• Хотя в больших сосудах под давлением перфорация не подходит, предпочтительнее использовать просверливание отверстия.

Посмотрите ХОРОШЕЕ ВИДЕО от ACE Hardware,

Возвращаясь назад, отверстие под заклепку примерно в 1,5 мм больше диаметра заклепки. Нам нужно будет удалить заусенцы и стружки для получения плотного соединения пластин.

Заклепка будет помещена в отверстие, хвостовая часть деформируется, а хвостовая часть расширится примерно в 1,5 раза от диаметра стержня.

• Клепка может выполняться вручную для небольших изделий, для других целей клепка выполняется с помощью таких машин, как пневматический молот.
• При обычном ручном клепании сильный удар молотком нужен просто для того, чтобы усилить заклепку.

Итак, каковы требования к материалу заклепок, какими свойствами должен обладать материал заклепки?

Давайте проверим их сейчас.

Материалы, используемые в заклепках

Материал, используемый для заклепок, должен обладать пластичностью и прочностью.

Обычно изготавливаются из

• стали низкоуглеродистой стали или
• углеродистой стали,
• латуни,
• алюминия или
• меди.

Когда требуется герметичное соединение, используются стальные заклепки.

Теперь давайте рассмотрим различные типы заклепок.

Types of Rivets

The rivet can be various types, as follows,

• Blind rivets
• Solid rivets
• Drive rivets
• Semi tubular
• Split type
• Threaded rivets
• Oscar rivets
• Flush rivets
• Заклепки с фрикционным замком
• Самонарезающие заклепки и т. д.

Описание типов заклепок

Глухие заклепки

Как следует из названия, они могут быть полностью установлены с одной стороны. Они идеально подходят для проектов, в которых доступ к стыку ограничен только с одной стороны.

Рис. 3 Типы глухих заклепок

Доступны стандартные, конструкционные, закрытые и другие различные типы заклепок для широкого спектра применений.

• Вытяжные заклепки также часто называют выдвижными заклепками.
• Это трубчатые стержни с гвоздевидным стержнем, проходящим через центр, который имеет сужение возле головки.
• Узел заклепок вставляется в отверстие, просверленное в соединяемых деталях, и с помощью специального инструмента протягивается оправка через заклепку.

Сплошные заклепки

Сплошные заклепки — самый простой в использовании, прочный, надежный и самый старый тип крепежа.

Рис. 4 Типы заклепок цельные заклепки

• Они имеют сплошной стержень с головкой на одном конце, когда они устанавливаются, когда безголовый конец сплошной заклепки деформируется молотком или заклепочным пистолетом, чтобы удерживать его на месте.
• Эти заклепки имеют долгую историю археологических находок бронзового века.

Инструмент для сжатия или обжима заклепок также может деформировать заклепки этого типа. Этот инструмент в основном используется для заклепок близко к краю скрепляемого материала, так как инструмент ограничен глубиной его рамы.

Заклепки

Заклепки имеют короткую оправку, выступающую из головки. После того, как приводная заклепка вставлена ​​в отверстие, оправка вбивается с помощью молотка, чтобы развальцовывать конец заклепки, находящийся внутри отверстия.

Рис. 5 Типы заклепок Определение приводной заклепки

• Ведущая заклепка обычно используется для заклепки деревянной панели, поскольку в случае деревянной панели отверстие не нужно просверливать насквозь.
• Обеспечивает хорошее эстетическое впечатление.

Полутрубчатые заклепки

Полутрубчатые заклепки аналогичны сплошным заклепкам, но имеют отверстие на конце заклепки, противоположном головке. Это отверстие заставляет трубчатую часть заклепки (вокруг отверстия) катиться наружу при приложении силы.

Рис. 6 Типы заклепок полутрубчатые

• Полутрубчатые заклепки также требуют меньшего усилия для установки и сборки.
• Инструментами для их установки являются ручная рукоятка, ручной соковыжималка, пневматический соковыжималка, ударный пресс, ударный заклепочник и робототехника, управляемая ПЛК.
• Полутрубчатые заклепки обычно используются в тормозах, лестницах, переплетах, воздуховодах систем отопления, вентиляции и кондиционирования и т. д.

Разрезные заклепки

Разрезные заклепки идеально подходят для прокалывания более мягких материалов, таких как дерево, кожа и пластик. . Разрезные заклепки также являются стандартными заклепками для ремонта дома.

Рис. 7 Типы разъемных заклепок

• Структура похожа на распиленные или разъемные тела, имеющие острые концы для проделывания собственных отверстий в коже, волокнистом пластике или мягких металлах.
• Разрезные заклепки обычно не используются в критических случаях.

Резьбовые заклепки

Резьбовые вставки и заклепочные гайки обеспечивают исключительно прочную постоянную резьбу через листовые материалы и другие материалы, где установка возможна только с одной стороны.

Рис. 8 Типы заклепок с резьбой

• Заклепки с резьбой имеют внутренний стержень с резьбой (стержень) с внешней частью, плоско обработанной с двух сторон для захвата и вращения инструмента.
• Головка обычно имеет шестигранную форму, чтобы предотвратить вращение трубчатого корпуса во время затяжки и отламывания оправки.

Оскар Риветс

Не вдавайтесь в название, это не похоже на награду. Заклепки «Оскар» чем-то похожи на заклепки-глухие, так же, как иногда награды «Оскар» вручаются вслепую.

Рис. 9 Типы заклепок oscar

Так или иначе, заклепки Oscar глухие на вид с разрезом как бы вдоль полого вала.

• Эти трещины заставляют вал сгибаться и расширяться, когда оправка втягивается в заклепку.
• Этот раструб обеспечивает широкую опорную поверхность, что снижает вероятность выдергивания заклепки.
• Эта конструкция идеальна для приложений с высокой вибрацией, когда задняя поверхность недоступна.

Заклепки заподлицо

Заклепки заподлицо обычно используются на внешних металлических поверхностях, где важны хороший внешний вид и устранение ненужного аэродинамического сопротивления.

Рис. 10 Типы заклепок с потайной головкой

• Кроме того, заклепки с потайной головкой используют преимущество заклепки с потайной головкой, поэтому заклепки с потайной головкой также известны как заклепки с потайной головкой.
• В основном используются для внешней отделки самолетов по аэродинамическим причинам.

Заклепки с фрикционным замком

Одной из первых форм вытяжных заклепок, которая впервые широко использовалась в авиастроении и ремонте, были заклепки с фрикционным замком Cherry.

Рис. 11 Типы заклепок с фрикционным замком

• Первоначально фрикционные замки Cherry выпускались двух типов: со сквозным полым стержнем и самозатыкающиеся.
• Проходной тип больше не используется; однако самозатыкающаяся фрикционная заклепка Cherry до сих пор используется для ремонта легких самолетов.

Самопроникающие заклепки

Последний тип заклепок — это самопроникающие заклепки. Если вы не знаете самопроникающий процесс соединения двух или более материалов с помощью инженерных заклепок.

Рис. 11 Типы заклепок самопроникающие

• Заклепки типа глухие, полутрубчатые требуют просверливания или пробивки отверстия, самопроникающие не требуют.
• Самонарезающие заклепки изготовлены методом холодной ковки до полутрубчатой ​​формы и имеют частичное отверстие на противоположном конце головки.

Итак, это был длинный список типов заклепок. Теперь давайте посмотрим на преимущества и недостатки заклепок, а также на процесс клепки и их применение.

Преимущества клепки

Преимущества клепки следующие:

• Процесс клепки является недорогим методом. Одна из причин – производство дешевое.
• Нет необходимости в черных и цветных металлах, оба металла можно соединять с помощью клепки.
• Помимо металлов, его также можно использовать для неметаллов, таких как дерево, пластик, асбестовый лист и т. д.
• Как и при сварке, сходные металлы соединяются, но нет необходимости в одинаковых материалах, вы можете соединять даже разнородные материалы. .
• В отличие от сварки при клепке не выделяются пары, газы, процесс или клепка безвредны для окружающей среды.
• Обладают высокой прочностью на сдвиг и хорошей усталостной прочностью.
• Заклепочные соединения могут быть выполнены без ограничений по местоположению.

Недостатки клепки

Недостатки клепки:

• Процесс клепки требует больше трудозатрат, чем сварка.
• Дополнительные операции, такие как разметка и сверление отверстий, необходимы, поэтому трудозатраты на заклепочные соединения также высоки.
• Отверстия могут ослабить рабочее сечение пластины. Тогда для компенсации этой проблемы требуется дополнительная толщина. Эта дополнительная толщина и нахлест пластин для клепки увеличивают металлоемкость.
• Концентрация напряжений в отверстиях под заклепки металлических пластин.

Применение клепки

Область применения процесса клепки широка, а именно:

• Крепление листов и фасонного проката.
