Заклепки резьбовые как установить: монтаж винтовых заклепков без заклепочника, выбор насадки

Содержание

Как установить резьбовые заклепки

Кол-во — количество заклепок которые вы хотели заказать или запросить. D , mm — эта основная величина указывает на резьбовую часть, заклепки с внутренней резьбой величина болта, который будет закручиваться в заклепку. Для просмотра более подробной информации необходимо кликнуть нужную вам строчку, откроется окно, с более подробной информацией о заклепке:. Здесь указаны геометрические параметры и характеристики нагрузок, которые выдерживает данная заклепка. Первый: D, mm.




Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Как поставить резьбовую заклёпку

  • Принцип работы резьбовых заклепок, применение и виды

  • Купить резьбовые заклепки оптом и в розницу в Жлобине

  • Простое устройство для резьбовых заклёпок

  • Резьбовые заклёпки и самодельный инструмент для их установки

  • Несколько тонкостей работы с резьбовой заклёпкой

  • Установка резьбовых заклепок без инструмента

  • Резьбовые заклепки

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Самодельный заклепочник для установки резьбовых (гаечных) заклепок — Пробуем Сами

Как поставить резьбовую заклёпку



Резьбовые заклёпки применяются, когда требуется надёжно соединить различные детали. Особенно часто такая необходимость возникает при монтаже изделий, которые в процессе работы будут подвергаться значительным вибрационным нагрузкам. О том, как установить резьбовые заклепки, а также о применяемом для выполнении такой операции инструменте будет подробно рассказано ниже. Принцип работы резьбовых заклепок заключается в том, что после установки такого запорного элемента создаётся резьба.

В которую потом вкручивают винт или болт. Установка резьбовых заклёпок выполняется очень быстро и качественно, но только при использовании специального инструмента.

Такие приспособления можно приобрести по разной цене. Если возникает необходимость в использовании такого вида крепежа, то каждый мастер может легко подобрать для себя наиболее подходящий тип заклёпочника. На видео показан принцип работы резбовой заклепки:. Инструменты для резьбовых заклепок могут работать за счёт мускульной силы человека, а также приводится в движение электричеством или сжатым воздухом. Также, встречаются в продаже насадки на шуруповерт для резбовых заклепок. С помощью которых можно установить крепёжные элементы, используя имеющийся в наличии электроинструмент.

Ручные заклёпщики самые дешёвые, но и производительность таких изделий не слишком высока. К такой категории инструментов относятся следующие модели. Gesipa Firefly. Относительно недорогой и очень надёжный механический клепальник, который позволяет работать с расходным материалом, изготовленным из различных металлов. Инструмент идеально подходит для установки заклёпок в труднодоступных местах, ведь масса изделия составляет всего г. В комплекте с Gesipa Firefly реализуется набор насадок, с помощью которых можно работать с заклёпками размеров от М3 до М6.

AirPro HN Несмотря на высокую стоимость, эта модель заклёпника обладает рядом преимуществ, поэтому наиболее часто ей отдают предпочтение профессионалы, работающие с металлами. Среди достоинств AirPro HN можно назвать эргономичные ручки, наличие регулировки рабочего хода, лёгкий литой корпус из алюминия. Также с помощью этой модели заклёпщика можно установить крепежные элементы большого диаметра.

Благодаря входящим в комплект инструмента насадкам можно работать с заклёпками размеров М4 — М Bralo TR Мощный инструмент для установки резьбовых заклёпок. Длина заклёпочника составляет мм, поэтому при приложении силы к ручкам создаётся достаточное усилие для монтажа расходного материала большого размера. Диапазон применяемых размеров при проведении работ с применением Bralo TR составляет от М8 до М Ручной заклепочник этой модели оснащается противоскользящими ручками, что позволяет комфортно работать даже при установке больших резьбовых стержней.

Хорошо подходит инструмент и для работ, где необходимо часто менять диаметр используемого расходного материала. Конструкция Bralo TR имеет удобный механизм, с помощью которого можно быстро сменить используемую оснастку. Значительно увеличить производительность работ по установке резьбовых заклёпок можно использованием специального электроинструмента. Учитывая факт, что мастеру приходится перемещаться на значительное расстояние при установке такого типа крепления, то популярность получили модели, оснащённые аккумуляторной батареей.

Среди портативных электрических заклёпщиков наибольшей популярностью у покупателей пользуются следующие модели. Gesipa Firebirg.

Эта модель аккумуляторного заклёпочника изготавливается в Германии, поэтому качество изделия находится на высочайшем уровне. Несмотря на полную массу 2 кг, устройство позволяет работать одной рукой. К основным качествам этой модели можно также отнести хорошую балансировку и удобную рукоятку, поэтому можно легко удерживать инструмент при работе в труднодоступных местах.

Инструмент этой модели позволяет работать с заклёпками из различных металлов, диаметр которых находится в диапазоне от 2,4 до 6,3 мм. Scell-it ENB. Эта модель беспроводного заклёпочника позволяет выполнять большой объём работ как внутри помещения, так и за его пределами.

Отсутствие необходимости подключаться к сети вольт делает работу по установке резьбовых заклёпок максимально оперативной. Весит инструмент менее полутора килограммов, поэтому можно работать одной рукой, при выполнении сложных операций. Среди полезных опций Scell-it ENB — LED-подстветка, с помощью которой удаётся подсветить отверстия для обеспечения более точной установки крепёжного элемента. Устройство позволяет работать с заклёпками, изготовленными из стали или алюминия.

При использовании алюминиевых деталей максимальный диаметр заклёпок может составлять 8 мм, при работе со стальными — 6 мм. Absolut SK Эта модель заклёпочника идеально подходит для работ, где необходима мобильность. Отсутствие необходимости подключения к электрической сети или к баллону со сжатым газом, позволяет легко выполнять кровельные работы или ставить заклёпки при монтаже систем вентиляции. Время зарядки аккумулятора, ёмкость которого составляет 1,4 Ач, составляет всего 30 минут, поэтому даже при выполнении большого объёма работ задержки будут минимальными.

С помощью Absolut SK можно устанавливать стальные заклёпки диаметром 4 — 6 мм, а также алюминиевые изделия размером 4 — 8 мм. Главным недостатком заклёпочников работающих от аккумуляторной батареи, является необходимость периодически делать перерыв для подзарядки батареи.

Если требуется выполнить большой объём работы, то потребуется приобрести 2 инструмента, которые будут использоваться поочерёдно. Заклёпочники работающие на сжатом воздухе полностью лишены этого недостатка, поэтому если изделие необходимо для профессиональной деятельности, то лучше купить пневмозаклепочник. Airpro SA Пневмо-гидравлический заклёпочник производства Тайвань.

Обладает высоким тяговым усилием и отличными эргономическими качествами. Вес изделия составляет всего 1,55 кг, поэтому даже при необходимости работать одной рукой эта модель позволит выполнять заклёпочные операции с минимальными усилиями.

Инструмент позволяет работать со стальными и алюминиевыми заклёпками. Диаметр которых не превышает 10 мм. Немецкий заклёпочник, который обладает повышенной производительностью и отличными эксплуатационными качествами. Инструмент имеет высокое тяговое усилие, но благодаря возможности регулировать этот параметр, удаётся устанавливать даже небольшие алюминиевые заклёпки без деформации. Максимальный диаметр заклёпки вне зависимости от применяемого металла составляет 8 мм.

Все представленные выше инструменты существенно отличаются по цене, поэтому следует тщательно рассчитать сумму, которая понадобится для приобретения заклёпочника.

На этом видео показан простой способ переделки рычажного заклепочника под резьбовой инструмент:. Технология установки резьбовых заклепок:. Установка резьбовой заклёпки практически не отличается от использования обычных заклепок. Вся работа выполняется в несколько этапов:. Если предстоит выполнить большое количество установочных операций, то для увеличения производительности, рекомендуется сначала сделать необходимое количество отверстий.

А затем уже приступать к установке крепёжных деталей. Просмотреть результаты. Похожие записи. Что такое сварочный выпрямитель? Назначение и принцип действия. Что такое споттер и как им работать? Какой аппарат выбрать? Что такое плазморез и как работает плазменный резак по металлу?

Из чего состоит сварочный трансформатор и как работает? Что такое стилоскопирование сварных швов? С какой целью проводят? Добавить комментарий Отменить ответ. Апр Как сварить чугун со сталью? Применяемые электроды. Мар Технология сварки труб электросваркой. Полезные рекомендации. Если сорвало резьбу под шпильку, что вы сделаете? Замажу отверстие холодной сваркой и нарежу резьбу.

Нарежу резьбу под больший диаметр шпильки. Заварю аргоном и нарежу новую резьбу. Сделаю отверстие больше и вкручу ввертыш. Забью на ремонт и куплю новую деталь.

Принцип работы резьбовых заклепок, применение и виды

Чтобы создавать необходимый уровень прочности и надёжности соединительных элементов, лучше всего купить резьбовые заклепки в Жлобине в нашей компании. Даже при соединении разнородных материалов, данный крепёжный элемент будет вполне эффективен и надёжен. Будет полезно использовать резьбовые заклёпки, когда имеются проблемы с доступом к соединению. Благодаря своим свойствам и потенциальным возможностям, резьбовые заклёпки находят применение в машиностроительной и строительной сфере. Монтаж резьбовых заклёпок осуществляется резьбовым заклёпочником, обеспечивающим точность и надёжность установки.

Предлагаем купить Заклепочники для резьбовых заклепок — свыше 34 товаров Этим инструментом легко установить заклепку в сквозное отверстие и.

Купить резьбовые заклепки оптом и в розницу в Жлобине

В некоторых случаях им нет альтернативы. До одного определенного времени я как либо обходился без них. Но в один прекрасный день ко мне приехал один замечательный автомобиль, на который нужно было установить защиту окон. Вот такую:. Разбирать половину салона, чтобы подсунуть изнутри обычные гайки — не вариант. В автомобиле установлено много девайсов, таких как багажный органайзер, автономка, которые затрудняли разборку салона. Некоторые кузовные части авто алюминиевые.

Простое устройство для резьбовых заклёпок

Резьбовые заклепки РЗ , называемые иначе заклепками-гайками, имеют винтовую внутреннюю резьбу, что отличает их от стандартного крепежа данного вида. Заклепка с резьбой любого диаметра М3, М6, М8, М10 устанавливается максимально просто, при этом скрепляемые материалы не деформируются. Монтаж таких метизов производится при помощи пневмогидравлических либо механических приспособлений под названием заклепочники. Важно лишь грамотно подобрать заклепку требуемых размеров М10, М3 и так далее с учетом толщины и вида скрепляемого материала. Наличие внутренней резьбы обеспечивает возможность соединения при помощи заклепок-гаек тонких металлических и стальных листов.

После установки резьбовой стержень заклепочника выкручивается из заклепки, на этом процесс установки завершен.

Резьбовые заклёпки и самодельный инструмент для их установки

Бытовой аккумуляторный инструмент в руках рачительного хозяина — действенное средство для производства более широкого круга работ, которые заявляются производителем. Шуруповёрты для этих целей подходят идеально: они имеют удачную компоновку и эффективный привод, который не привязан к источнику энергоснабжения. Насадка для установки заклёпок — один из вариантов расширенного использования шуруповёрта, поскольку заклёпочные соединения, в частности, на резьбовых или вытяжных заклёпках, всё чаще применяются в быту. Традиционные заклёпки, как вид неразъёмных соединений, в домашнем хозяйстве встречаются редко, проигрывая по многим пунктам сварочным конструкциям. Кроме того, в большинстве случаев высоких прочностных показателей от заклёпок и не требуется.

Несколько тонкостей работы с резьбовой заклёпкой

Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими. Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. Установка его в Москвич. Мешаю дешевую табачную жидкость. Цветомузыка при себе всегда и везде. Зарегистрироваться Логин или эл.

Качественную резьбовую заклёпку можно установить в труднодоступных местах с помощью простого оборудования (заклёпочника механического или .

Установка резьбовых заклепок без инструмента

С заклепками сталкивается практически каждый человек, даже тот, который никак не связан со строительством. Некоторые их виды присутствуют на одежде, что облегчает ее использование. В строительстве заклепки чаще всего используются для фиксации двух деталей между собой. Но есть и такие заклепки, которые выполняют другую роль.

Резьбовые заклепки

ВИДЕО ПО ТЕМЕ: Как выбрать и установить заклепку гайку — ЦКИ

Как Вы можете использовать ее? Какой вид заклепочный гайки лучше всего подходит для Вашего производства? Необходимо рассмотреть пять основных аспектов:. Размер резьбы : Вы можете просто использовать заклёпочную гайку, чтобы заменить существующее крепление, тогда выбирайте размер заклепки аналогично существующему креплению. Три основных материала, которые мы предлагаем, — стальное покрытие, нержавеющая сталь и алюминий. Тип тела: Гайки с заклепками поставляются с цилиндрическим, шестигранным или полушестигранным телом.

Теория и практика.

Скрепление металлических и не только деталей производится по разнообразным методикам. Сварочный аппарат использовать не всегда возможно например, в ситуации с пластиками или нецелесообразно, равно как и нарезание резьбы под винты или болты с предварительным сверлением материала. Специальные резьбовые заклепки практически не имеют ограничений в применении и обеспечивают надежную фиксацию в месте соединения. Что это за изделия и в чем их особенность — тема данной статьи. Не путать такие изделия с вытяжными! Несложная технология установки.

Существует множество различных направлений хозяйственной деятельности, в которых может использоваться заклепочник для резьбовых заклепок. Основное назначение этого инструмента — надежное соединение элементов, которые приходится периодически демонтировать. Это могут быть детали металлоконструкций и корпуса автомобиля, комплектующие электрических шкафов. Профессиональный заклёпочный инструмент — дорогостоящее, да и ненужное приобретение для домашнего мастера, если принять во внимание его мощность, которая вряд ли пригодится в бытовых целях.



Заклепки резьбовые как установить

Существует множество различных направлений хозяйственной деятельности, в которых может использоваться заклепочник для резьбовых заклепок. Основное назначение этого инструмента — надежное соединение элементов, которые приходится периодически демонтировать. Это могут быть детали металлоконструкций и корпуса автомобиля, комплектующие электрических шкафов. Профессиональный заклёпочный инструмент — дорогостоящее, да и ненужное приобретение для домашнего мастера, если принять во внимание его мощность, которая вряд ли пригодится в бытовых целях. При желании вместо него для решения тех же задач можно использовать приспособление, изготовленное своими руками из подручных средств. По способу воздействия на заклепку клепальники можно классифицировать на несколько групп:.




Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Особенности работы с заклепочником и изготовление его своими руками

  • Гаечные заклепки

  • Резьбовые заклепки

  • Применение резьбовой заклепки

  • Установка резьбовых заклёпок в деку Ovinem

  • Заклепки резьбовые

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Простая установка резьбовой заклепки

Особенности работы с заклепочником и изготовление его своими руками



Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой.

Категории: Делимся опытом , Электрообзоры Количество просмотров: Комментарии к статье: 1. Использование резьбовых заклепок при монтаже электрошкафов. При монтаже электрошкафов иногда приходится крепить на монтажной панели довольно массивные комплектующие, которые крепить «намертво» нельзя, потому что их время от времени нужно снимать по разным причинам — для замены, для обслуживания и т.

Обычно их крепят винтами. Для этого нужно предусматривать в монтажной панели резьбовые отверстия, чтобы при их демонтаже не снимать всю панель в смонтированном шкафу, чтобы добраться с обратной стороны панели до крепежных гаек. При их небольших диаметрах панель из тонкого листа достаточно пуклевать и нарезать в них резьбу М3, М4, а вот для большей несущей способности при резьбах М5, М6 таким способом уже не обойдешься, так как в тонком листе панели такую резьбу не сделаешь.

Приходится в этих местах ставить резьбовые втулки. В былые времена они выпускались отечественной промышленностью, сейчас все мои запасы исчерпались и их днем с огнем не найдешь. При очередном походе магазин в отделе крепежа мне попались резьбовые заклепки. Это отличный выход из положения, так как они вполне доступны и достаточно дешевы. Однако встал вопрос об их установке. Покопался я в инете, посмотрел, какой инструмент для этого нужен.

В городе такого не оказалось, да и цена его оказалась будь здоров. Пришлось включать голову и думать, как это сделать доступным способом. В ходе раздумий и родилась эта статья.

Думаю, что она будет полезна большому числу самодельщиков и даже профи. Резьбовая заклёпка, в отличие от обычной, не просто соединяет листовые материалы между собой, но и снабжена внутренней винтовой резьбой.

Поэтому такая заклёпка может использоваться в сравнительно тонколистовых конструкциях, которые нуждаются в прочной резьбе для последующего применения. Основные преимущества такого крепежа — это простота его установки, отсутствие деформации и обесцвечивания материала заготовки.

Качественную резьбовую заклёпку можно установить в труднодоступных местах с помощью простого оборудования заклёпочника механического или пневмогидравлического и без предварительной подготовки поверхности. При подборе нужной заклёпки необходимо учитывать тип и толщину соединяемого материала, а также вид инструмента, который будет использоваться для установки заклёпки. Важным параметром, определяющим долговечность скрепления обрабатываемых деталей, является внешний диаметр резьбовой заклёпки.

Чем больше значение этого параметра, тем более надёжным будет полученное соединение, а значит, тем большую нагрузку сможет испытывать конструкция в период эксплуатации. В случае установки ручным инструментом резьбовая заклёпка может оказывать значительное сопротивление, а толщина её стенок — большое влияние на удобство работы.

Однако, вне зависимости от типа используемого инструмента, толщина стенок, наличие или отсутствие рифления напрямую влияют на прочность посадки гаечной заклёпки.

Другая важная характеристика заклёпки — это её длина. Длину резьбовой заклёпки необходимо подбирать под толщину скрепляемых деталей. Однако, в любом случае, такой крепёж предназначается для работы с листами толщиной 0, мм.

Сегодня на рынке крепежа представлены вытяжные резьбовые заклёпки с различными типами головок, среди них и потайные головки, которые обеспечивают получение гладкой поверхности прикрепляемого листа.

В моем арсенале есть универсальный инструмент — шуруповерт, с помощью которого легко можно устанавливать в лист резьбовые заклепки. Суть метода заключается в следующем.

Любой заклепочник для установки резьбовых заклепок осаживает ее и она приобретает бортик деформированного металла, как любая вытяжная, когда заклепочник с большим усилием вытягивает резьбовую шпильку шток , вкрученную в заклепку см. При этом шпилька испытывает только поступательное перемещение.

Добиться этого можно с помощью обычного шуруповерта, если в его патрон зажать удлиненную гайку см. При вращении патрона гайка, наворачиваясь на шпильку, заставляет ее с силой сжимать заклепку вдоль ее оси. Это приводит к ее развальцовке и фиксированию в отверстии листа. Длинный конец шпильки при этом нужно удерживать от проворачивания. У этого метода есть недостаток — невозможно установить заклепку в лист без двухстороннего доступа, но в быту часто он и не нужен.

Таким образом, наш процесс ничем не отличается от рекомендованного выше и освобождает нас от лишних трат что на приобретения специального инструмента для установки резьбовых заклепок, стоимость которого намного превышает стоимость аккумуляторного шуруповерта.

Поделитесь этой статьей с друзьями:. Вступайте в наши группы в социальных сетях:. ВКонтакте Facebook Одноклассники Pinterest. Смотрите также на Электрик Инфо : Как сделать так, чтобы бытовые светильники работали долго и надежно Полезные советы по выбору электроинструмента Технические характеристики и функции электродрелей Способы установки светильников на потолок Как сделать «вечную» настольную лампу своими руками.

Поскольку место неудобное — около стенки — вместо кривой шпильки взял нержавеющий болтик м4х25 и держал его накидным ключиком.

В качестве гайки не нашёл ничего, кроме латунной резьбовой стойки поэтому и болт такой длинный. Найденный на помойке шуруповёрт Einhell легко осилил все имеющиеся в наличии заклёпки М4 — даже нержавеющие усиленные. На что обратить внимание — держать шуруповёрт как можно вертикальнее, иначе загибает болтик или заклёпка вытягивается не по центру. Если голова у заклёплки шире гайки, то полезно проложить толстенькую шайбу. Процесс идёт несколько медленнее, чем клещами, но не критично.

Новые статьи Тематическая викторина от Иосифа Труба Чем конструкция дорогих розеток отличается от дешевых Какие нужны насадки на болгарку и перфоратор для провед IGBT-транзисторы — основные компоненты современной сило Как работают датчики и токовые клещи для измерения пост Какое напряжение опасно для жизни человека?

Почему выключатель размыкает фазу, а не ноль? В Интернете кто-то прав! За применение этой информации администрация сайта ответственности не несет. Перепечатка материалов сайта запрещена. Пожалуйста, подождите Тонкости работы с резьбовой заклёпкой Резьбовая заклёпка, в отличие от обычной, не просто соединяет листовые материалы между собой, но и снабжена внутренней винтовой резьбой.

Процесс установки: 1 заклепка накручивается на резьбовой шток инструмента;. Электрик Инфо. Автору спасибо за идею. Добавление комментария. Тематическая викторина от Иосифа Труба Чем конструкция дорогих розеток отличается от дешевых Какие нужны насадки на болгарку и перфоратор для провед Или о чём говорят электрики Бортовая сеть автомобиля. Вся информация на сайте предоставлена в ознакомительных и познавательных целях. Категории: Делимся опытом , Электрообзоры Количество просмотров: Комментарии к статье: 1 Использование резьбовых заклепок при монтаже электрошкафов При монтаже электрошкафов иногда приходится крепить на монтажной панели довольно массивные комплектующие, которые крепить «намертво» нельзя, потому что их время от времени нужно снимать по разным причинам — для замены, для обслуживания и т.

Процесс установки: 1 заклепка накручивается на резьбовой шток инструмента; 2 вставляется в подготовленное отверстие до упора; 3 инструмент, упираясь в заклепку и вытягивая шток, «расклепывает» ее; 4 резьбовой шток инструмента выкручивается из установленной заклепки. Шашарин С.

E-mail: shasharin mail. Комментарии: 1 написал: теоретик [цитировать]. Вчера наткнулся на статью, сегодня опробовал методу.

Гаечные заклепки

В прошлом к наиболее распространенным крепежным элементам относились заклепки особенно в середине XX в. К настоящему времени они значительно вытеснены, но все же сохранили актуальность в некоторых случаях. Далее рассмотрен один из типов крепежных элементов — резьбовые заклепки: их общие особенности, классификация, сферы и технология применения. Заклепки представляют собой крепежные элементы в виде втулки либо стержня с закладной головкой с одного конца и с замыкающейся в процессе заклепки головкой с другого. От вытяжных заклепок резьбовые отличаются наличием резьбы. То есть они представляют собой шестигранные либо цилиндрические втулки с опорным бортиком в верхней части и резьбой в нижней.

Заклёпки резьбовые М3, М4, М5, М6, М8, М Заклёпка-гайка резьбовая М3, М4, М5, М6, М8, М10 с Установка резьбовой заклёпки-гайки с потайным.

Резьбовые заклепки

Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими. Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. Зарегистрироваться Логин или эл. Напомнить пароль Пароль. Войти Запомнить меня. Войти или Зарегистрироваться. Добавить обзор. Блог AliExpress. RSS блога Подписка.

Применение резьбовой заклепки

Основной сайт компании. Широкий ассортимент крепежа и оборудования для его установки. Резьбовая заклёпка, в отличие от обычной, не просто соединяет металлические листы между собой, но и снабжена внутренней винтовой резьбой. Поэтому такая заклёпка может использоваться в сравнительно тонколистовых конструкциях, которые нуждаются в прочной резьбе для последующего применения.

Компания Harpoon реализует разнообразные виды крепежных изделий, в том числе резьбовые гаечные заклепки бонки различных типов:.

Установка резьбовых заклёпок в деку Ovinem

С заклепками сталкивается практически каждый человек, даже тот, который никак не связан со строительством. Некоторые их виды присутствуют на одежде, что облегчает ее использование. В строительстве заклепки чаще всего используются для фиксации двух деталей между собой. Но есть и такие заклепки, которые выполняют другую роль. Они называются резьбовыми.

Заклепки резьбовые

Бытовой аккумуляторный инструмент в руках рачительного хозяина — действенное средство для производства более широкого круга работ, которые заявляются производителем. Шуруповёрты для этих целей подходят идеально: они имеют удачную компоновку и эффективный привод, который не привязан к источнику энергоснабжения. Насадка для установки заклёпок — один из вариантов расширенного использования шуруповёрта, поскольку заклёпочные соединения, в частности, на резьбовых или вытяжных заклёпках, всё чаще применяются в быту. Традиционные заклёпки, как вид неразъёмных соединений, в домашнем хозяйстве встречаются редко, проигрывая по многим пунктам сварочным конструкциям. Кроме того, в большинстве случаев высоких прочностных показателей от заклёпок и не требуется.

Резьбовые заклепки становятся все более популярными, поскольку они очень просты в установке и в отличии от гаек для приварки не отрываются.

Такие детали, как резьбовые втулки или резьбовые заклепки известны в основном лишь тем людям, которые имеют непосредственное дело с техникой или по воле случая приходилось вникать в данные моменты. Заклепка болт и заклепка-гайка это составляющие части процесса резьбовой заклепки. Основой технологии резьбовой заклепки является использование вытяжных заклепок-болтов и заклепок-гаек, обладающих двойной функцией:. Функцией создания канала с резьбой в тонких листовых материалах.

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие.

Скрепление металлических и не только деталей производится по разнообразным методикам.

Возникла необходимость поставить в отверстие на лонжероне моего автомобиля резьбовую заклёпку. Есть варианты по переделке обычных ручных заклёпочников в резьбовые, но мне этот вариант не очень понравился. Обобщив опыт ранее построенных подобных устройств, и дополнив конструкцию некоторыми рац. Приспособление мало подходит для каждодневного и профессионального использования, но для разовых использований — самое то! Принцип действия — вытягивание заклёпки внутренним винтом при выкручивании наружного болта относительно упорной гайки. Ну и уж если мы все находимся на автомобильном сайте — постарался максимально использовать автомобильные компоненты. Приобрел резьбой М5, М6 и М8, класс прочности 8.

Она может выполняться из многих материалов, но там, где требуется повышенная прочность деталей, лучше использовать изготовленную из нержавеющей стали. У заклепки такого типа есть и другое название — резьбовая. Она имеет форму втулки с закладной головкой, внутренняя полость которой покрыта резьбой для последующего вкручивания болта в целях присоединения другой детали или предмета. Для работы с ней не требуется сварочное оборудование — заклепку можно установить даже в труднодоступных местах.



Установка вытяжных заклёпок | Монтаж в труднодоступных местах

Установка вытяжных заклёпок в труднодоступных местах

Вытяжные или тяговые заклёпки — это уникальная технология, которая сама по себе является отличным решением для соединения деталей в труднодоступных местах, потому что для её установки требуется доступ только с одной стороны рабочей поверхности. В отечественном стандарте ГОСТ 14558-2005 такой вид крепежных изделий называется “слепыми заклёпками” из-за возможности их установки в “слепые” отверстия. Установка резьбового соединения в условиях отсутствия доступа к обратной стороне рабочей поверхности проблематична, а расклёпывание цельнометаллических, полупустотелых и пустотелых заклёпок и вовсе невозможно. В таких случаях вытяжные заклёпки просто незаменимы. Однако даже заклёпочные соединения на базе тяговых заклёпок имеют свои ограничения. В основном эти ограничения связаны с габаритными размерами установочного инструмента и его клепальной головки. Рассмотрим некоторые ситуации и способы и их решения.

Установка вытяжных заклёпок в узких и ограниченных пространствах

Привычные нам заклёпочные инструменты не всегда подойдут для выполнения особых задач по установке заклёпок. Например, в ситуации, когда требуется установить заклепку в небольшой нише, узком или ограниченном пространстве, стандартным инструментом подобраться к месту установки не получится. Для выполнения такой работы хорошо подойдет кистевой заклёпочник. Рукояти этого ручного инструмента идут перпендикулярно оси установки заклёпки, поэтому им можно подобраться к месту установки заклёпки даже имея ограничение по высоте. Хороший пример — ручной заклёпочник FAR K1. Высота клепальной головки инструмента всего 59 мм — это один из самых компактных заклёпочников в классе.

У кистевых заклёпочников есть один существенный недостаток — для установки заклёпки оператору необходимо прикладывать значительные усилия. При этом заклёпка устанавливается в несколько приемов, а это не позволяет добиться высокого темпа в работе. Кроме того, отдача, которая образуется в момент отрыва стержня заклёпки оказывает крайне негативное воздействие на суставы пальцев рук. Для упрощения и ускорения процесса установки заклёпок в ограниченном пространстве можно использовать универсальный угловой адаптер на шуруповёрт, например, AIRPRO ARA-48С. Адаптер совместим со всеми видами дрелей и шуруповёртов и преобразует крутящий момент сверлильного инструмента в тяговое усилие. Оператор не тратит физических усилий, скорость работы растет и, как следствие, увеличивается производительность. Но и тут есть свои ограничения. Угловой адаптер AIRPRO ARA-48С рассчитан на установку только алюминиевых вытяжных заклёпок диаметром до Ø4. 8 мм.

Для установки стальных вытяжных заклёпок и заклёпок из нержавеющей стали лучше использовать аккумуляторный заклёпочный инструмент GESIPA Accubird или GESIPA Powerbird с угловой головкой 90° Compact 725 0101 / 145 7252. Угловая головка вращается на 360° и позволяет использовать всю мощь аккумуляторного заклёпочного инструмента GESIPA в труднодоступном пространстве — при высоте всего 90 мм, угловая головка позволяет развивать усилие до 10 000 Н. Для новой версии инструментов с бесконтактным двигателем GESIPA Accubird Pro и Powerbird Pro также предусмотрена угловая головка 146 4882, с высотой 110 мм, головка позволяет устанавливать заклёпки в труднодоступных местах с усилием до 20 000 Н.

Еще один вариант инструмента для работы в ограниченном пространстве — пневмогидравлический заклёпочник с поворотной головой RIVIT RIV536. Клепальная головка этого инструмента двигается в двух плоскостях, что даёт оператору возможность осуществлять монтаж заклёпок практически в любой плоскости и под любым углом. Высота клепальной головки составляет всего 78 мм — это одна из самых маленьких головок в классе. При этом инструмент способен развивать усилие, необходимое для установки вытяжных заклёпок из любых материалов диаметром до Ø5.0 мм. Ознакомится с работой заклёпочника RIVIT RIV536 можно на канале АЙРИВЕТ на youtube.

При работе на серийном производстве, а также при работе с заклёпками большого диаметра нужен мощный, быстрый и надежный инструмент, такой как пневмогидравлические заклёпочники серии Taurus от GESIPA. Угловая головка GESIPA 90° 145 7920 / 758 0101 совместима с инструментами серии Taurus и позволяет использовать весь их потенциал для установки вытяжных заклёпок в труднодоступных рабочих зонах. Вместе с угловой головкой GESIPA 90° заклёпочники Taurus 1 — 4 развивают тяговое усилие до 20 000 Н, легко справляясь с установкой заклёпок из всех материалов диаметром до Ø6.4 мм. Высота угловой головки GESIPA 145 7920 / 758 0101 — 110 мм. Также доступна более компактная версия угловой головки GESIPA 90° Compact 145 7921 / 758 0102. Головка совместима с заклёпочниками Taurus 1 и Taurus 2, развивает усилие в 10 000Н и, при высоте всего 90 мм, позволяет устанавливать заклёпки из всех материалов диаметром до Ø5 мм. Обе головки свободно вращаются на 360° вокруг своей оси.

Установка вытяжных заклёпок в углу или близко к стенке

Еще одна задача, которую непросто решить при помощи стандартных инструментов — установка вытяжной заклёпки в углу конструкции или в непосредственной близости от стенки. Клепальные головки большинства пневмогидравлических и аккумуляторных заклёпочных инструментов имеют диаметр от 22 мм и больше, что не позволяет подобраться к месту установки заклёпки, если оно находится близко к стенке. Выступающие элементы корпуса заклёпочника ещё больше усложняют задачу. Для правильной установки заклёпки, в момент вытягивания стержня инструмент должен располагаться перпендикулярно рабочей поверхности. Пытаясь дотянуться до места установки и распологая инструмент под углом, вы рискуете получить ненадёжное и неаккуратное заклепочное соединение. Кроме того, работая в таком режиме, вы рискуете вывести инструмент из строя — при наклоне, развиваемое в момент установки заклёпки усилие, приходится лишь на один из зажимных кулачков, что приводит к его быстрому износу или даже поломке.

Для установки вытяжных заклёпок в углу конструкции существуют специальные инструменты с уменьшенными размерами клепальной головки. Хорошим примером служит пневмогидравлический заклёпочник POP PROSET 1600 MCS. Диаметр патрона, в котором находится зажимной механизм составляет всего Ø17.3 мм при длине 45 мм. Это означает, что инструмент способен устанавливать вытяжные заклёпки на расстоянии 9 мм от края на глубине 45 мм. Заклёпочник POP PROSET 1600 MCS рассчитан на работу с заклёпками из любых материалов диаметром до Ø4 мм.

Еще один вариант — это параллельная головка GESIPA 145 0885 / 756 1280, используемая с заклёпочниками серии GESIPA Taurus 1 — 4. Благодаря этой головке, ось установки заклёпок смещается относительно корпуса инструмента. Таким образом, корпус инструмента больше не является помехой и вы можете устанавливать заклёпки в углу или у стенки на расстоянии в 13 мм от края. Параллельная головка развивает тяговое усилие до 20 000 Н и позволяет устанавливать заклёпки из любых материалов диаметром до Ø6.4 мм. Аналогичная параллельная головка поставляется для работы с инструментами GESIPA Ph2 (артикул 145 6611 / 704 0016) и GESIPA Ph3 (артикул 145 6612 / 704 0024).

Установка вытяжных заклепок в паз, углубление или профиль

Бывают ситуации, когда необходимо установить вытяжную заклёпку в нише или углублении, например, при монтаже вентилируемого фасада. Задача состоит в том, чтобы пройти в узкий паз между плитами и “дотянуться” до места установки заклёпки в углублении. С подобными трудностями рабочие сталкиваются при монтаже профиля. Для выполнения подобных работ нужен заклёпочник с малым диаметром патрона зажимного механизма и достаточной, для того чтобы дотянуться до места установки заклёпки, длиной.

Из ручных заклёпочных инструментов для подобных задач хорошо подойдут инструменты BRALO BM-90:S2 и FASTY BM-92:SA3. Рычажный инструмент BRALO BM-90:S2 имеет клепальную головку диаметром Ø18 мм и позволяет работать на глубине до 45 мм. Клепальная головка заклёпочника FASTY BM-92:SA3 работает на глубине до 35 мм и имеет Ø18 мм в диаметре. Для работы с большим количеством заклёпок лучше использовать аккумуляторный заклёпочный инструмент, особенно на строительстве, где чаще всего используются стальные заклепки или заклепки из нержавеющей стали.

Для установки заклепок в узких пазах при помощи аккумуляторного инструмента GESIPA Accubird или Powerbird, компания Гесипа разработала удлинённые и супер-удлинённые насадки. Длина подобных насадок составляет от 9 до 28 мм, а диаметр от 6 до 10 мм (в зависимости от размера устанавливаемой заклёпки). Имея такие характеристики, удлинённые насадки позволяют устанавливать заклёпки даже в самых узких пазах на углублении до 28 мм. Однако, важно понимать, что удлинённые насадки можно использовать только со специальными вытяжными заклёпками с удлинённым отрывным стержнем. Стержень заклёпки должен быть длиннее стандартного на столько, на сколько насадка выносит вперед головку заклёпки, то есть ровно на величину длины насадки, иначе зажимной механизм просто не сможет захватить заклёпку.

К сожалению, вытяжные заклёпки с удлинённым стержнем практически не найти в наличии, если вы решили пойти этим путём, заложите дополнительное время на доставку заклёпок под заказ. Если же у вас нет возможности использовать специальные вытяжные заклёпки, существует несколько решений для установки стандартных заклёпок в узкие ниши и углубления. Пневмогидравлический заклёпочник POP PROSET 1600 MCS позволит устанавливать заклёпки диаметром до Ø4 мм на глубине до 45 мм в пазы от 18 мм. Для работы в подобных условиях есть решение от GESIPA — малый патрон для инструмента Taurus 1 145 7705 / 756 1120 и Taurus 2 145 7846 / 757 1077. Малый патрон имеет длину 100 мм и диаметр  Ø18 мм, что позволяет добраться до самых сложных и самых удаленных мест.

Для установки заклёпок больших диаметров, в том числе, из нержавеющей стали диаметром до Ø 6.4 мм компания GESIPA предлагает использовать уже известный нам инструмент GESIPA серии Taurus 1 — 4 с удлинительными головками. Удлинительные головки бывают двух видов: цельные и разъёмные. Цельные удлинительные головки поставляются с удлинением в 50, 100, 150 и 200 мм (в зависимости от модели инструмента, с которым они используются. Диаметр цельной удлинительной головки Ø22.5 мм. Разъёмные удлинительные головки длинной 100 мм позволяют нарастить длину передней части заклёпочника с шагом в 100 мм + длина стандартной головки 68 мм (для Taurus 1 и 2) и 83 мм (для Taurus 3 и Taurus 4). Диаметр разъёмной удлинительной головки в месте сочленения — Ø30 мм. Подобные удлинительные головки существуют и для аккумуляторных заклёпочников GESIPA Accubird и Powerbird.

Ещё одно решение, для установки заклёпок в ограниченном пространстве — это модифицированные модели аккумуляторных инструментов GESIPA Accubird D18 и GESIPA Powerbird D18. Модификации подвергается передняя часть инструмента — клепальная головка. У модифицированных инструментов она немного короче (51 вместо 57 мм), но гораздо тоньше (18 вместо 22.5 мм в диаметре). Уменьшение габаритов клепальной головки инструмента достигается путем замены нескольких штатных деталей. Данная модификация никак не отражается на гарантийной обслуживании инструмента, но значительно расширяет возможности полюбившихся многим заклёпочников GESIPA, позволяя использовать весь их потенциал для работы в самых труднодоступных местах.

Если у вас остались вопросы по выбору заклёпочного инструмента для вытяжных заклёпок, оставляйте комментарии под статьёй — мы постараемся дать развёрнутый ответ в ближайшее время.

Если вам нужна помощь в выборе инструмента для выполнения вашей технической задачи свяжитесь с нами — наши специалисты помогут вам определиться с выбором.

Если вы затрудняетесь с выбором тяговых заклёпок для выполнения своей задачи, рекомендуем вам ознакомиться с нашей статьёй «Виды вытяжных заклёпок и их назначение».

Данный материал соответствует запросам: установка вытяжных заклёпок в паз, установка вытяжных заклёпок в нише, установка вытяжных заклёпок в углублении, установка вытяжных заклёпок в труднодоступных местах, установка вытяжных заклёпок, установка вытяжных заклёпок в ограниченном пространстве, установка вытяжных заклёпок, монтаж тяговых заклёпок в ограниченном пространстве, установка вытяжных заклёпок в угол, установка вятжынх заклёпок у стенки, инструмент для монтажа заклёпок близко к стенке, инструмент для монтажа заклёпок близко к стенке, монтаж тяговых заклёпок, монтаж тяговых заклёпок в прифиль, монтаж тяговых заклёпок в углублении, инструмент для монтажа тяговых заклёпок в ограниченном пространстве, инструмент для установки вытяжных заклёпок в ограниченном пространстве, заклёпочник с уменьшенным носиком, заклёпочник с малой клепальной головкой, заклёпочник с уменьшенной головкой, заклёпочник для труднодоступных мест, параллельная головка Gesipa, угловая головка Гесипа, удлинительная головка gesipa accubird, удлинительная головка gesipa taurus, ручной заклёпочник для труднодоступных мест, пневматический заклёпочник для труднодоступных мест, аккумуляторный заклёпочник для труднодоступных мест, угловая насадка заклёпочник на шуруповерт, угловой адаптер для заклёпок на дрель, угловая насадка для заклёпок

5 советов по использованию и установке заклепочных гаек

Для некоторых проектов найти крепеж, который работает с тонкими или хрупкими материалами, может показаться невозможным. Здесь на помощь приходят заклепочные гайки, также известные как глухие гайки, глухие заклепочные гайки или резьбовые вставки. Разновидность стандартной заклепки, заклепочная гайка имеет трубчатое круглое, шлицевое, квадратное или шестигранное тело, которое с внутренней резьбой и цековкой. В качестве глухого крепления заклепочная гайка устанавливается в тех случаях, когда доступна только одна сторона заготовки, что делает ее невероятно универсальной.

Заклепочная гайка была разработана компанией BF Goodrich в 1936 году для крепления резиновых чехлов против обледенения к передней кромке крыла самолета. Первоначально эти заклепки-гайки продавались под торговой маркой RIVNUT®, но сегодня существует большое разнообразие марок заклепок-гаек.

Вот несколько советов по использованию и установке заклепок-гаек:

1. Выберите правильные заклепки-гайки.

Существует два типа заклепок-гаек: первый предназначен для образования выпуклости на глухой стороне приложения при затягивании винта, штифта или болта. Второй втягивается в рукав и поэтому не выпирает, как другой тип. Так как же узнать, что использовать? Это зависит от вашего приложения. Вот некоторые особенности и стили, которые следует учитывать:

  • Широкий передний фланец: Эта заклепка-гайка имеет большую несущую поверхность, которая укрепляет отверстие и предотвращает продавливание заклепки-гайки.
  • Толстый фланец: Эта функция может обеспечить расстояние и дополнительную прочность на выталкивание.
  • Потайная/низкопрофильная головка: Благодаря этой функции вы можете установить почти или полностью заподлицо.
  • Головка клина: Клинья под головкой удерживают крепеж от проворачивания в отверстии, «вгрызаясь» в сопрягаемый материал. Эта функция отлично подходит для мягких материалов, таких как пластик, стекловолокно или алюминий.
  • Форма: Заклепочные гайки бывают шлицевыми, квадратными, шестигранными и стандартными гладкими, круглыми цилиндрическими. Каждый стиль предназначен для предотвращения проворачивания крепежа при высоких уровнях крутящего момента, особенно в более мягких материалах.
  • Открытые или закрытые: Заклепочные гайки бывают с открытыми и закрытыми концами, причем последний предотвращает попадание воды и пыли в сборку, например, при автомобильной установке.
  • Тонкостенные или толстостенные: В то время как толстостенные заклепочные гайки (также известные как стандартные) имеют шпоночную головку, тонкостенные заклепочные гайки не имеют.

Если вы не уверены, какой тип заклепочной гайки вам нужен для вашего приложения, обратитесь к специалисту по крепежу, чтобы соблюдались все необходимые переменные проекта.

2. Использование в бесчисленных материалах.

Заклепочные гайки — это простые в установке и надежные крепежные детали, которые могут обеспечить прочную несущую резьбу в материалах слабой или тонкой толщины, таких как отливки, корпуса, панели, трубы и прессованные профили. Кроме того, благодаря широкому диапазону допуска заклепок-гаек можно устанавливать в материалы различной толщины.

3. Более практичный, чем другие застежки.

Изготовленные из алюминия, нержавеющей стали, стали, латуни и монеля, заклепки-гайки обладают рядом преимуществ по сравнению с болтами, саморезами и прессованными вставками. На самом деле заклепочные гайки не повреждаются при нагревании, в отличие от других крепежных изделий, таких как приварные гайки. Во многих случаях установка заклепок-гаек просто более практична по сравнению с другими доступными креплениями.

4. Идеально подходит для вашей отрасли и области применения.

Эти крепежные детали предназначены для автоматизации и широко используются в автомобильной промышленности для крепления элементов к приборным панелям, а также в шасси и кузове для соединения багажников на крыше, спойлеров, пластиковых крыльев, радиаторов и т. д. Заклепочные гайки также идеально подходят для каждого этапа производства, не требуя дополнительной обработки после вставки, даже если заготовка уже покрыта или окрашена. Некоторые другие отрасли и области применения:

  • Холодильники
  • Оборудование для игровых площадок
  • Офисная мебель
  • Солнечная панель
  • Медицинская техника
  • Производство пластмасс
  • Электроника
  • Велосипеды
  • Аэрокосмическая промышленность
  • Военная техника
  • Лодки
  • Бассейны

5. Используйте правильный инструмент.

Одним из основных преимуществ заклепочных гаек является то, что они обеспечивают более быструю сборку и более низкие затраты на установку по сравнению с другими крепежными элементами. Поскольку заклепочные гайки предназначены для автоматизации и используются в заводских условиях, инструменты для силовой установки часто монтируются на шестиосном роботе. Но для индивидуального использования вы можете установить заклепочные гайки с помощью простых в эксплуатации и легких ручных инструментов или пневматических/гидравлических установочных инструментов. Вот самые популярные варианты:

  • Инструмент «Вращение-вращение»: Заклепочная гайка навинчивается на оправку пневматического электроинструмента, а затем вставляется в отверстие на заготовке. Когда электроинструмент активируется, оправка быстро вращается, вытягивая резьбовую часть хвостовика к глухой стороне заготовки, образуя выпуклость вокруг нерезьбовой части. Когда выпуклость давит на заднюю часть панели, она создает прижимную силу для захвата листа. Как только заклепочная гайка надежно закреплена на месте, оправка вращается в противоположном направлении, отвинчиваясь от гайки, оставляя нетронутой внутреннюю резьбу заклепочной гайки.
  • Инструмент «Вращение-вытягивание»: Подобно инструменту «Вращение-вытягивание», пневматический двигатель используется для навинчивания гайки на оправку. Когда заклепочная гайка вставляется в заготовку, используется гидропневматическое давление, чтобы оттянуть оправку назад на заданное расстояние, чтобы установить ее. Затем снова включается пневматический двигатель, чтобы вытащить оправку из заклепочной гайки. Эти инструменты отлично подходят для пластиковых заготовок.
  • Инструмент «Тянуть к давлению»: Этот инструмент работает так же, как инструмент «Вращение-вытягивание», за исключением того, что вместо вытягивания на определенное расстояние он вытягивает до заданного давления. Когда крепеж помещается в заготовку, используется гидропневматическое давление, чтобы оттянуть оправку. Затем, когда заданное давление достигнуто, пневматический двигатель выталкивает оправку из гайки. Если вы скрепляете металл или твердый пластик, инструмент «натяжение-надавливание» является идеальным и последовательным.

Загрузите наше основное руководство по вытяжным заклепкам , а затем свяжитесь с нашими экспертами по заклепкам сегодня, чтобы убедиться, что у вас есть заклепка с вытяжной гайкой, подходящая для вашей работы.







Крепления для флягодержателей, установка и испытание

Это сработало хорошо, но вот некоторые вещи, которые мы узнали, и что мы будем делать по-другому в следующий раз. Кроме того, все, что вам нужно сделать самостоятельно…

составить Логан Уоттс
время 3 января 2019 года
комментарий 38

Пара заметок, прежде чем мы начнем. Во-первых, этот пост давно назрел. Еще в 2013 году мы добавили крепления для флягодержателя с заклепками к вилке Surly Troll версии 1 без выступа. Для этого мы использовали заклепочные гайки (rivnuts): цельные трубчатые заклепки с внутренней резьбой, которые можно закрепить с одной стороны. Для пояснения, заклепка крепится с помощью инструмента с резьбой, который сжимает ее, изгибает одну сторону и зажимает ее на панели, в которую она заклепывается (см. фото ниже). Нашей целью было установить клетку Salsa Anything Cage с тремя отверстиями для синего тролля Джина для дополнительного снаряжения и еды во время нашего путешествия по Африке. Установка прошла довольно гладко, и самодельные заклепки без проблем перевозили бутылки и грузы на тысячи миль.

Рифленая гайка в середине справа частично сжата рядом с другими, не сжатыми.

Теперь, когда у нас есть еще один похожий пост в работе, я подумал, что наконец-то найду свои заметки и фотографии, чтобы поделиться тем, что я узнал. Обратите внимание, что на самом деле это не инструкция; это больше о том, как я это сделал и что бы я сделал по-другому, если бы мне пришлось делать это снова. Итак, если вы заинтересованы в сверлении отверстий в отличной стальной раме, вот как это было и что мы использовали для этого.

Прежде чем мы продолжим, вы уверены, что хотите просверлить отверстия в своей раме? Имейте в виду, что для заклепок требуются довольно большие отверстия (~ 7 мм), и некоторые люди предполагают, что они могут ослабить раму. Тем не менее, стальные вилки / рамы MTB созданы для того, чтобы выдерживать большой вес и выдерживать очень суровые условия. Если бы я не ожидал, что буду тащить чрезвычайно тяжелый груз или столкнуться с массовыми падениями и прыжками, я бы лично без колебаний сделал это с любой серийной стальной рамой MTB. В конце концов, это намного дешевле, чем покупать новую вилку. В качестве альтернативы, обратите внимание на то, чтобы сборщик рам припаял резьбовые бобышки для бутылок с водой, или есть много других способов крепления мешков и клеток — следите за обновлениями, чтобы узнать полный список.

Какие заклепки подходят для крепления флягодержателя?

«Крыльчатые гайки», также известные как заклепочные гайки или резьбовые заклепочные вставки, бывают всех форм и размеров. Чтобы резьба соответствовала стандартной втулке для бутылок, вам потребуются заклепочные гайки размером M5 x 0,80. Ривгайки также бывают нескольких видов металла. После небольшого исследования я решил использовать заклепочные гайки из нержавеющей стали, поскольку они не подвергаются коррозии при контакте с хромомолибденовой сталью, как алюминиевые вставки. Тем не менее, есть также варианты из оцинкованной углеродистой стали, которые могут работать даже лучше с рамой из хромомолибдена.

Прочие инструменты и материалы

К счастью, для этого нужно не так много вещей, кроме стандартной дрели и нескольких мелочей. Пока у вас есть дрель, самая большая инвестиция — это настоящий инструмент для заклепки. Есть варианты «сделай сам» (см. видео внизу этого поста), а также ручной установщик за 15 долларов, который делает то же самое (ссылка ниже и показана вверху справа). Вот полный список:

  • Заклепочные гайки из углеродистой стали (50 шт. на Amazon)
  • Инструмент для заклепок (бестселлер на Amazon и более дешевый ручной вариант)
  • JB Weld (или JB Quick) (14 долларов на Amazon)
  • Сверло 3 мм и 7 мм (и/или ступенчатое сверло)
  • Клетка для сальсы Anything или клетка King Many Things

Пошаговое руководство

А теперь пошаговое руководство с примечаниями о том, что мы сделали бы по-другому.

1. Отметьте шаблон бобышки из трех частей с помощью каркаса

Просто приложите каркас к вилке или нижней трубе и отметьте маркером три отверстия. Если вы добавляете бобышки с заклепками к вилке, тщательно продумайте, под каким углом вы хотите, чтобы клетка была ориентирована, а также как она будет взаимодействовать с другими компонентами и багажом, например, багажником. Примите во внимание зазор для ног, если вы наклоняете его назад. И если вы добавляете крепления к нижней трубе, держите клетку и бутылку на месте, чтобы проверить достаточный зазор между шинами.

1б. Создать направляющую

Чтобы было ясно, я подумал о создании направляющей сверла постфактум. Короче говоря, я обнаружил, что стандартную дрель трудно выровнять по цилиндрической стальной трубе; долото имело тенденцию дрейфовать по трубе. Даже после того, как я сделал небольшое направляющее отверстие для каждого выступа, сверло большего размера немного сместилось в сторону. В конце концов, как только сепаратор был прикручен болтами, я понял, что одна из бобышек смещена относительно ее цилиндрической оси. К счастью, это не сильно отклонялось, но выравнивание слегка менялось, и клетка скручивалась. В конечном счете, это не было проблемой, но если бы мне пришлось делать это снова, я бы сделал направляющую для деревянного блока с помощью сверлильного станка, используя сверло 7 мм. Затем, прикрепив блок к лезвию вилки с помощью трубных хомутов, отверстия будут служить ориентиром для точного сверления. Более того, направляющую можно изготовить из плоского куска стального прутка.

2. Просверлите отверстия

Если вы не используете зажимную направляющую, как указано в пункте 1b выше, просверлите направляющее отверстие с помощью острого сверла диаметром 3 мм (или 1/8 дюйма). Затем используйте либо 7-миллиметровое сверло, либо ступенчатое сверло, чтобы закончить 7-миллиметровое отверстие. Убедитесь, что отверстия не слишком большие. Как показано ниже, площадь зажима заклепочной гайки составляет всего 1,5 мм. Если отверстия слишком тугие, используйте тонкий круглый напильник для удаления лишнего материала, пока заклепочные гайки не встанут на место. В любом случае, после сверления отверстий, зачистите края маленьким круглым напильником или острым ножом. По мнению некоторых производителей рам, это ключевой шаг к тому, чтобы не повредить целостность рамы при добавлении припоев.

3. Нанесите JB Weld

Смешайте немного JB Weld или JB Quick и нанесите на заклепочную гайку перед установкой. Когда заклепочная гайка зажата в трубке, сварной шов JB помогает закрепить ее и удерживает от проворачивания на месте, если она со временем ослабнет. Кроме того, он помогает изолировать любой необработанный металл от элементов.

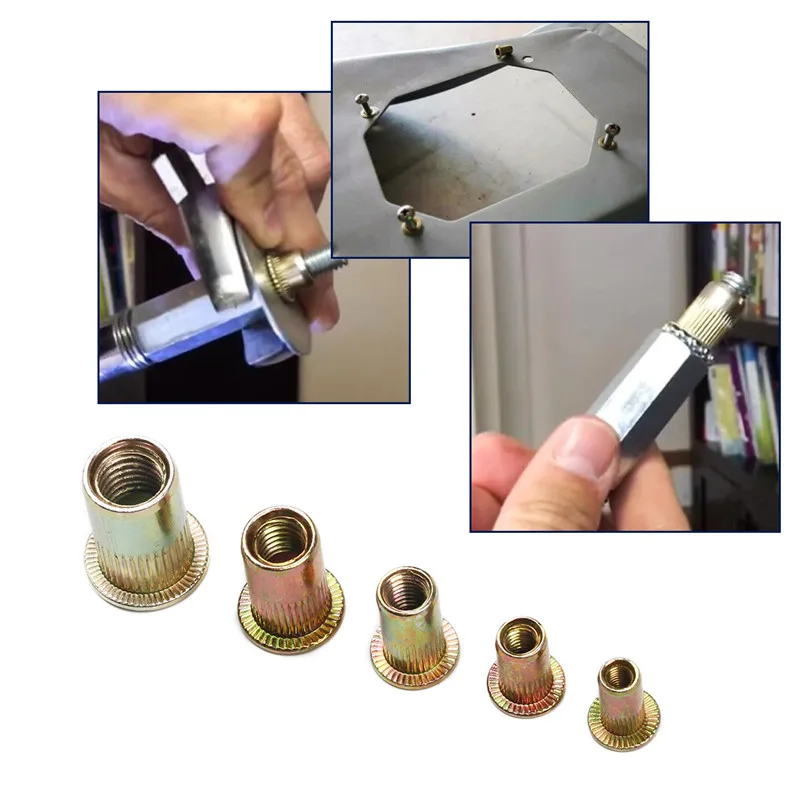

4. Установите заклепочную гайку

Используя инструмент для заклепочной гайки, установите заклепочную гайку на место. Предупреждение, с резьбовыми вставками из твердой стали, это требует сильных рук с инструментом для закручивания гаек в виде плоскогубцев, который я использовал. Как уже упоминалось, эта более дешевая ручная версия является надежным вариантом, который на самом деле проще полностью задействовать заклепку (см. После установки заклепки сотрите излишки JB Weld и оставьте на ночь. Поздравляем, вы только что аннулировали гарантию на свой велосипед; теперь иди катайся. 🙂

Подведение итогов

В конце концов, Gin’s Surly Troll преодолела тысячи миль от Кейптауна до Танзании после того, как были установлены эти крепления для флягодержателей. Клетка Anything Cage в конце концов сломалась, как и большинство клеток Salsa V1 Anything Cage. Мы его в Лесото приварили, но потом он опять сломался (не вина гайковертов). После этого она несла на своем месте большую флягодержатель. Ривгайки никогда не раскручивались и не было никаких проблем, о которых можно было бы говорить.

Если вы заинтересованы в добавлении бобышек для бутылок и не возражаете против постоянного повреждения вилки или рамы, это хорошее решение, которое можно реализовать по довольно разумной цене. Конструктивно вилка Surly осталась нетронутой и не выявила проблем. Тем не менее, мы не можем претендовать на одинаковый результат для всех вилок, и некоторые утверждают, что заклепки ослабляют велосипедные камеры. Так что, если вы сомневаетесь, обратитесь к сборщику рам или механику. Сделал бы я это снова? Да, но я люблю возиться. Тем не менее, есть много отличных вариантов для добавления креплений к вашей раме без использования дрели, и все больше и больше велосипедов поставляются с большим количеством бутылочных бобышек. Но если вы не возражаете против того, чтобы сделать несколько отверстий в своем велосипеде, он предлагает дешевый, рабочий вариант и чистый вид.

Удалось ли вам установить на велосипед крепления для флягодержателей с закрученными гайками или нет? Если это так, оставьте комментарий ниже.

ЗАРЕГИСТРИРОВАНО В (КАТЕГОРИИ И ТЕГИ)
Велосипедное снаряжение
Аксессуары

diy

Пожалуйста, поддерживайте вежливую, конструктивную и открытую беседу, иначе ваш комментарий будет удален.

Что нужно знать о заклепочных гайках ATLAS

При работе с хрупким и тонким материалом может быть сложно подобрать нужный крепеж. Здесь на помощь приходят заклепочные гайки. Они особенно полезны, когда одна сторона недоступна. Заклепочные гайки ATLAS от Penn Engineering помогут вам сэкономить время, а компания HTF готова предоставить их вам, когда они вам понадобятся.

Больше никаких головных болей при выборе подходящего крепежа для вашего применения. HTF имеет глобальный охват благодаря лучшим в отрасли запасам и срокам доставки, чему способствуют отношения с такими брендами, как Penn Engineering. Теперь давайте посмотрим на заклепочные гайки ATLAS и различные предлагаемые типы.

Что такое заклепки?

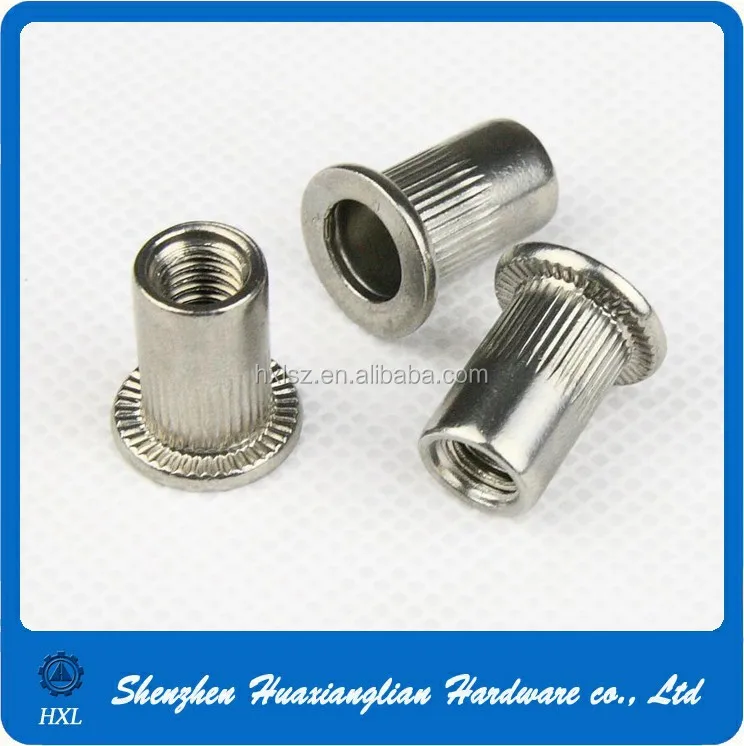

Заклепочные гайки представляют собой крепежные детали, используемые в листовом материале, когда одна сторона недоступна. Эти резьбовые заклепки многоразовые и прочные. Они особенно полезны в тех случаях, когда раньше использовались гайка и болт. Наличие глухой резьбовой заклепки для установки без необходимости использования нескольких деталей или доступа к противоположной стороне листового материала делает установку быстрой и относительно простой. Существует множество типов глухих заклепок с резьбой ATLAS, доступных для большинства применений. Их типы и рекомендуемое использование будут рассмотрены ниже, чтобы убедиться, что у вас есть вся информация, необходимая для выбора лучших заклепочных гаек для вашего приложения.

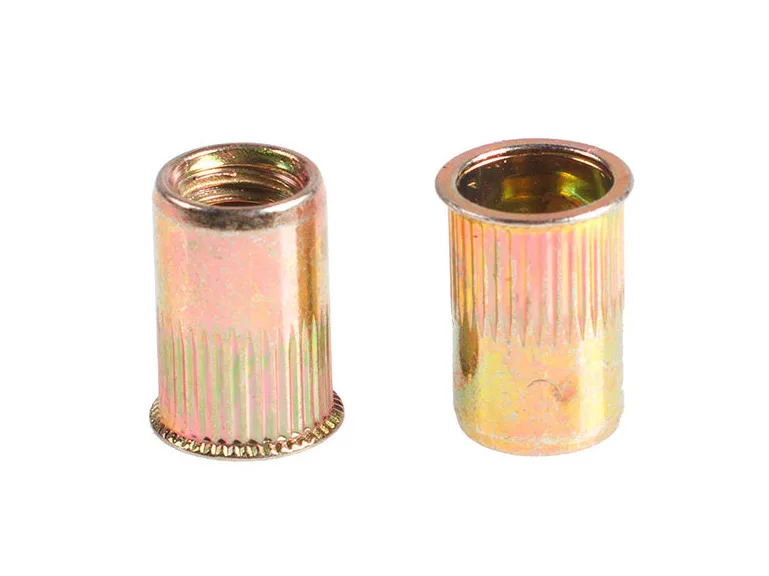

Типы заклепок-гаек

Полнометрические заклепки-гайки

Полнометрические (FM) заклепки-гайки ATLAS разработаны в соответствии с европейским стандартом конструкции. Стандартная отделка этих вставок — прозрачное цинковое покрытие, а размер монтажного отверстия — метрический. Вот все различные типы заклепочных гаек ATLAS FM, доступных от Penn Engineering.

  • Круглый корпус: плоская головка — Тип AEFR с плоской головкой позволяет работать с высокими нагрузками.
  • Круглый корпус: тонкая головка — тип AETR позволяет производить установку почти заподлицо без необходимости специальной подготовки отверстий.
  • Круглый корпус с накаткой: плоская головка — тип AEFK имеет корпус с накаткой для приложений с высоким крутящим моментом, а конструкция с плоской головкой позволяет работать с высокими нагрузками.
  • Круглый корпус с накаткой: тонкая головка — тип AETK имеет корпус с накаткой для применения с высоким крутящим моментом и позволяет выполнять установку почти заподлицо без необходимости специальной подготовки отверстий.
  • Корпус Semihex, шестигранное отверстие: плоская головка — тип AEFH имеет плоскую головку для работы с высокими нагрузками и полукруглый корпус для повышения сопротивления крутящему моменту.
  • Полушестигранный корпус, шестигранное отверстие: тонкая головка — тип AETH имеет полушестигранный корпус для повышения сопротивления крутящему моменту и позволяет выполнять установку почти заподлицо без необходимости специальной подготовки отверстий.
  • Корпус с шестигранной головкой, круглая зенковка: плоская головка — тип AEFHH имеет полный шестигранник для применений с высоким крутящим моментом и конструкцию с плоской головкой для применений с высокими нагрузками.
  • Шестигранный корпус, круглая зенковка: тонкая головка — тип AETHH имеет полный шестигранник для применений с высоким крутящим моментом и позволяет выполнять установку почти заподлицо без необходимости специальной подготовки отверстий.
  • Круглый корпус: потайная головка — Тип AECR имеет потайную головку, что позволяет устанавливать вставку заподлицо с поверхностью листа.
  • Круглый корпус с накаткой: головка с потайной головкой — Тип AECK имеет головку с потайной головкой, что позволяет устанавливать вставку заподлицо с поверхностью листа. Он также имеет корпус с накаткой для работы с высоким крутящим моментом.
  • Корпус Semihex, нержавеющая сталь: тонкая головка — тип AETHC — вставка из нержавеющей стали, обеспечивающая превосходную коррозионную стойкость. Это позволяет производить установку почти заподлицо без необходимости специальной подготовки отверстий.

Заклепочные гайки SpinTite

Типы ATLAS SpinTite идеально подходят, когда для слепых применений требуется прочная резьба. Устанавливаются они только с одной стороны материала методом закрутки-закрутки. Эти вставки выигрывают от минимальных требований к инвентарю и высокой прочности на выдергивание и крутящий момент. Каждый размер вставки SpinTite может работать с материалами различной толщины.

  • Пластины AEL с низкопрофильной головкой имеют большой диаметр, низкопрофильную головку и хвостовик с накаткой и обеспечивают высочайшую общую прочность.
  • Головка с уменьшенным профилем Вставка имеет головку с уменьшенным профилем и хвостовики с накаткой, что позволяет производить установку почти заподлицо без необходимости специальной подготовки отверстий, например, зенковки или углубления.
  • Низкопрофильная головка с полушестигранным хвостовиком AEH Пластина имеет шестигранную форму корпуса и улучшенное сопротивление крутящему моменту.
  • Тонкостенная низкопрофильная головка AEO имеет низкопрофильную конструкцию головки, что позволяет устанавливать эту вставку практически заподлицо.
  • AET 360 Низкопрофильная головная вставка для обжатия работает с любой толщиной более 0,029 дюйма/0,76 мм, включая глухие применения. Он имеет минимальный задний выступ для применения в ограниченном пространстве.
  • Низкопрофильная головная вставка AEW 360 для обжатия Вставка имеет накатку под головкой вставки для увеличения сопротивления выкручиванию и работы с любой толщиной более 0,062 дюйма/1,57 мм, включая глухие применения. Он также имеет минимальный выступ сзади.
  • Шпильки с глухой резьбой AES обеспечивают прочную наружную резьбу в глухих применениях. Они доступны с функцией защиты от перекрестных потоков MAThread.

Заклепочные гайки MaxTite

Заклепочные гайки ATLAS MaxTite представляют собой линейку вставок для тяжелых условий эксплуатации, предназначенных для самых требовательных применений. Они устанавливаются с одной стороны с помощью техники и инструментов.

  • Потайная головка — унифицированная предназначена для применения при высоких нагрузках и позволяет устанавливать крепеж заподлицо с поверхностью листа.
  • Потайная головка — метрическая резьба также предназначена для более высоких нагрузок и установки заподлицо с листовым материалом.
  • Плоская головка — унифицированная доступна с ребром, шпонкой или полным шестигранником для приложений с высоким крутящим моментом.
  • Плоская головка — метрическая головка доступна с ребром, шпонкой или полным шестигранником для приложений с высоким крутящим моментом.

Заклепочные гайки Plus+Tite

Вставки ATLAS Plus+Tite имеют четырехлепестковый корпус с прорезями, который при установке складывается для захвата обратной стороны наносимого материала. Эти вставки могут быть установлены в материалах одинарной, переменной и разной толщины.

  • Вставка с утолщением разработана для обеспечения превосходного сопротивления вытягиванию пластмассы и тонкого листового металла. Конструкция с предварительной лампочкой требует меньшей монтажной нагрузки.
  • Пластина с прямым хвостовиком разработана для превосходного сопротивления выдергиванию пластмасс и тонкого листового металла, а конструкция с прямым хвостовиком используется для небольших монтажных отверстий.

Как использовать и устанавливать заклепочные гайки

Обычные резьбовые крепления могут оказаться очень трудными при установке, особенно при работе с тонким листовым материалом. Это происходит из-за недостаточного количества материала для болтов с резьбой, чтобы надежно закрепить их, что вызывает опасения по поводу прочности крепежных изделий на выдергивание. Прочность на вырыв — это сила, необходимая для вытягивания крепежа из материала, в котором он был закреплен.

Целью заклепочных гаек является предотвращение повреждения при выдергивании, и это достигается разными способами. Заклепочные гайки остаются там, где они установлены, потому что соединение с тонким материалом намного прочнее, чем у обычных болтов и гаек. Основным преимуществом заклепок-гаек перед другими крепежными элементами является односторонний доступ, о котором упоминалось ранее. Другие крепежные детали, такие как заклепки и приварные гайки, требуют доступа с обеих сторон приложения. Это также сокращает количество материала, из которого изготавливается застежка, и снижает затраты.

Зачем использовать заклепочные гайки

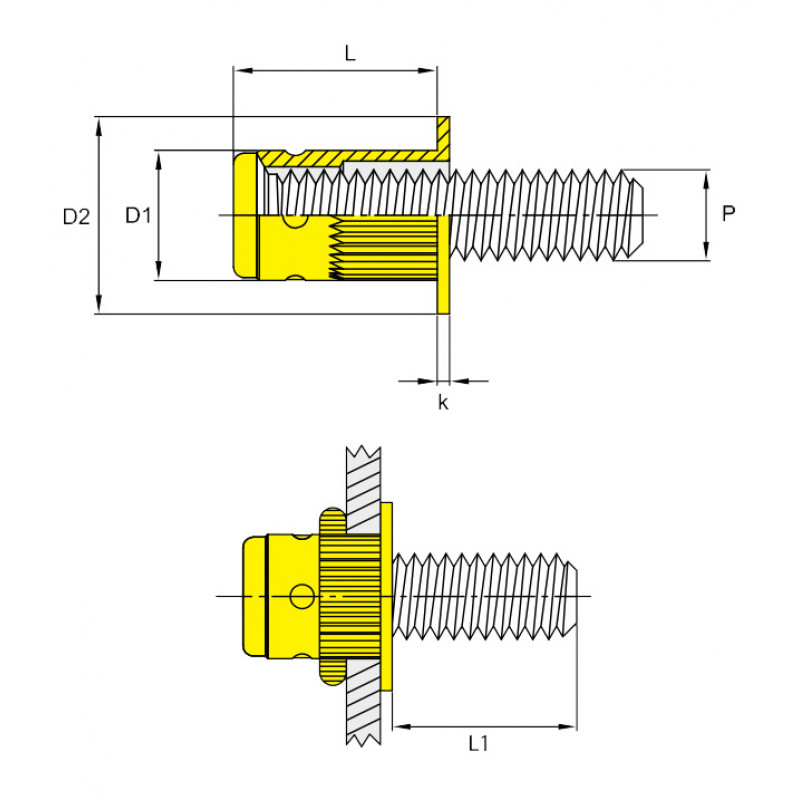

Большим преимуществом заклепочных гаек является то, как они работают при установке в отверстие в материале. Заклепочные гайки радиально разбухают до формы отверстия, в которое они устанавливаются, предотвращая ослабление материала и самого соединения из-за вибрации и использования в течение всего срока службы.

Конструкция заклепочной гайки позволяет соединять два разных материала без потери прочности, предотвращающей вырывание.
